BEDIENUNGSANLEITUNG MR4000 SPEKTRUM

MR4000 Bedienungsanleitung

Alle Anweisungen, Garantien und anderen zugehörigen Dokumente können im eigenen Ermessen von Horizon Hobby, LLC jederzeit geändert werden. Die aktuelle Produktliteratur finden Sie auf horizonhobby.com unter der Registerkarte „Support“ für das betreffende Produkt.

Spezielle Bedeutungen

Die folgenden Begriffe werden in der gesamten Produktliteratur verwendet, um auf unterschiedlich hohe Gefahrenrisiken beim Betrieb dieses Produkts hinzuweisen:

HINWEIS: Wenn diese Verfahren nicht korrekt befolgt werden, können sich möglicherweise Sachschäden UND eine geringe oder keine Gefahr von Verletzungen ergeben.

ACHTUNG: Wenn diese Verfahren nicht korrekt befolgt werden, ergeben sich wahrscheinlich Sachschäden UND die Gefahr von schweren Verletzungen.

WARNUNG: Wenn diese Verfahren nicht korrekt befolgt werden, ergeben sich wahrscheinlich Sachschäden, Kollateralschäden und schwere Verletzungen ODER mit hoher Wahrscheinlichkeit oberflächliche Verletzungen.

Nicht geeignet für Kinder unter 14 Jahren. Dies ist kein Spielzeug.

WARNUNG: Lesen Sie die GESAMTE Bedienungsanleitung durch, um vor der Inbetriebnahme mit den Funktionen des Produkts vertraut zu en. Wird dieses Produkt nicht korrekt betrieben, kann dies zu Schäden produkt oder anderen Sachschäden und zu schweren Verletzungen führen. Ist ein hochentwickeltes Hobbyprodukt und KEIN Spielzeug. Es muss forsicht und gesundem Menschenverstand betrieben werden und er- t gewisse technische Grundfähigkeiten. Wird dieses Produkt nicht auf sichere und verantwortungsvolle Weise betrieben, kann dies zu Verlet- n oder Schäden am Produkt oder anderen Sachwerten führen. Dieses kt eignet sich nicht für die Verwendung durch Kinder ohne direkte wachung eines Erwachsenen. Versuchen Sie nicht ohne Genehmigung Horizon Hobby, LLC, das Produkt zu zerlegen, es mit inkompatiblen onenten zu verwenden oder auf jegliche Weise zu erweitern. Diese mungsanleitung enthält Anweisungen für Sicherheit, Betrieb und ng. Es ist unbedingt notwendig, vor Zusammenbau, Einrichtung oder endung alle Anweisungen und Warnhinweise im Handbuch zu lesen und folgen, damit das Produkt bestimmungsgemäß betrieben werden kann schäden oder schwere Verletzungen vermieden werden.

WARNUNG ZU GEFÄLSCHTEN PRODUKTEN

Bitte kaufen Sie Ihre Spektrum Produkte immer von einem autorisiertem Händler um sicherzu stellen, dass Sie ein authentisches hochqualitatives original Spektrum Produkt gekauft haben. Horizon Hobby lehnt jede Unterstützung, Service oder Garantieleistung von gefälschten Produkten oder Produkten ab die von sich in Anspruch nehmen kompatibel mit Spektrum oder DSM zu sein.

HINWEIS: Dieses Produkt ist ausschließlich für die Verwendung in unbemanten, ferngesteuerten Fahrzeugen und Fluggeräten im Hobbybereich vorgese-hen. Horizon Hobby lehnt jede Haftung und Garantieleistung ausserhalb der vorgesehen Verwendung ab.

GARANTIE REGISTRIERUNG

Registrieren Sie bitte Ihr Produkt unter www.spektrumrc.com/registration.

WASSERfESTE KoMPoNENTEN

Ihr neues Spekltrum MR4000 4-Kanal DSMR Sport Surface Empfänger wurde entwickelt und gebaut um den Betrieb in feuchten Umgebungen inklusive Pfützen, Bächen, nassem Gras, Schnee oder sogar Regen ermöglichen.

Bitte beachten Sie, dass auch wenn die Komponente wasserfest ist, diese NICHT dafür geeignet ist, längere Zeit unter Wasser getaucht zu werden. Zudem sind die elektrischen Kabel sowie auch die meisten Metallteile, inkl. Schrauben und Muttern, korrosionsanfällig, wenn nach dem Betrieb in nasser Umgebung keine zusätzliche Wartung durchgeführt wird.

Für die Maximierung der Langzeitleistung und den Erhalt der Garantie Ihres Servos, sollten Sie dieses nur entsprechend der „Nutzungsbedingungen“ einsetzen.

Wenn Sie in feuchten Umgebungen fahren, sollten Sie außerdem regelmäßig die Wartung, wie in der Wartungsanleitung unter „Nach Einsatz in nasser Umgebung“ beschrieben, durchführen. Wenn Sie diese zusätzliche Wartung nicht ausführen möchten, dann sollten Sie das Produkt auch nicht unter diesen Bedingungen betreiben.

ACHTUNG: Unaufmerksamkeit beim Betrieb des Produktes und in Zusammenhang mit den folgenden Sicherheitshinweisen kann zu Fehlfunktionen und dem Verlust der Garantie führen.

Allgemeine Sicherheitshinweise

• Bitte lesen Sie sich die Wartungsanleitung für den Einsatz in nasser Umgebung sorgfältig durch und stellen Sie sicher, dass Sie alle Werkzeuge für eine Wartung des Servos zur Verfügung haben.
• Betreiben Sie Ihr Servo nicht dort, wo es in Kontakt mit Salzwasser (Meerwasser oder mit Salz bedeckten Straßen) oder mit schmutzigem oder belastetem Wasser kommen kann. Salzwasser ist stark leitend und korrosionsfördernd, seien Sie daher bitte sehr achtsam.

Nutzungsbedingungen

Ihr Servo kann erfolgreich unter folgenden Bedingungen in einem der folgenden Szenarios eingesetzt werden:

• 2 Stunden unterbrochener Betrieb in taubedeckten Gras oder Vegetation.
- 2 Stunden Dauerbetrieb in dichtem Nebel (95% Luftfeuchtigkeit, gesättigte Luft, Kondenswasser.)
• 1 Stunde Dauerbetrieb in leichtem Regen (<2,5mm per Stunde).
• 15 Minuten Dauerbetrieb in starkem Regen (>7,6mm per Stunde).
• 1 Stunde Dauerbetrieb in leichtem Graupel (<2,5mm per Stunde).
• 1 Stunde Dauerbetrieb bei leichtem Schneefall (<6,35mm per Stunde).
- 45 Minuten Dauerbetrieb in Süßwasser (die Wasserhöhe darf dabei nicht die untere Chassiskante übersteigen) oder bei kontinuierlichem Kontakt mit Spritzwasser, jedoch ohne Eintauchen der wasserdichten Komponenten.

- 5 Minuten Dauerbetrieb in Süßwasser (die Wasserhöhe darf die untere Chassiskante um max. 10mm übersteigen), bei kontinuierlichem Kontakt mit Spritzwasser oder bei ständigem kurzen Eintauchen der wasserdichten Komponenten.

- 1 Stunde unterbrochener Betrieb in Sand, Matsch oder Schnee (die untere Rumpfkante sollte nicht durch den Untergrund überdeckt werden), bei Kontakt mit Spritzwasser, jedoch ohne Eintauchen der wasserfesten Komponenten.

Führen Sie im Anschluss unverzüglich die beschriebenen Wartungsmaßnahmen durch und das Servo ist bestens gegen Korrosion und andere langfristige Wasserschäden geschützt.

Wartung nach Fahrten in nasser Umgebung

• Entfernen Sie mit einem Gartenschlauch vorsichtig Dreck und Schmutz von Ihrem Servo.
• Nehmen Sie die Akkus aus dem Fahrzeug heraus und trocknen die Kontakte.
• Sollten Sie einen Kompressor oder Druckluft zur Hand haben, blasen Sie die Innenräume, Ritzen und Spalten des Servos aus. Trocknen Sie alle Anschlüsse und Stecker sorgfältig.
• Lassen Sie das Servo an der Luft trocknen bevor Sie ihn einlagern. Wasser kann für einige Stunden aus dem Fahrzeug heraus tropfen.

HINWEIS: Verwenden Sie für die Reinigung Ihres Fahrzeuges NIEMALS einen Hochdruckreiniger.

HINWEIS: Dieses Servo ist wasserfest für den Einsatz in nasser Umgebung. Stellen Sie sicher, dass andere Komponenten in Ihrem Fahrzeug wasserdicht oder wassergeschützt sind, bevor Sie in nasser Umgebung fahren.

MR4000 Bedienungsanleitung

Der Spekltrum MR4000 4-Kanal DSMR Sport Surface Empfänger ist kompatibel mit allen Spektrum DSMR Surface Sendern.

Spezifikationen

Typ: DSMR

Abmessungen (LxWxH): 33.8 x 22.1 x 12.2mm

Kanäle: 4 Gewicht: 0.6 oz (17 g)

Band: 2.4GHz Betriebsspannung: 3,5–9,6V

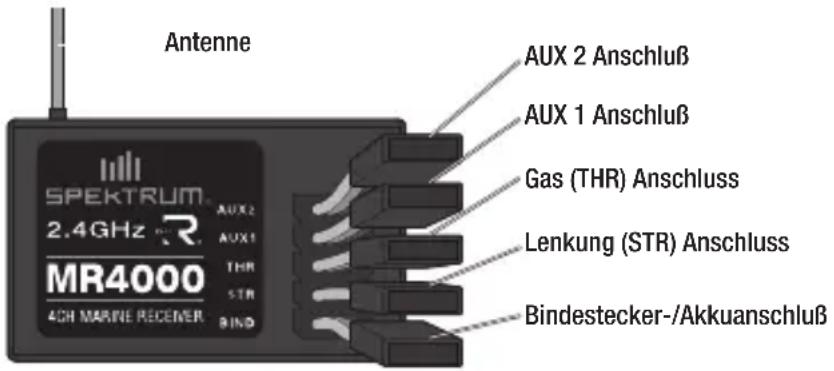

Antenne SPEKTRUM 2.4GHz R MR4000 4CH MARINE RECENER AUX 2 Anschluß AUX 1 Anschluß Gas (THR) Anschluss Lenkung (STR) Anschluss Bindestecker-/Akkuanschluß

Empfängeranschluss und Einbau

1. Der Einbauort des Empfängers muss sauber und trocken sein.
2. Entfernen Sie das Rückseitenpapier von einer Seite des doppelseitigen Klebebandes.
3. Kleben Sie das Band auf die Unterseite des Empfängers.
4. Entfernen Sie das zweite Abdeckpapier.
5. Setzen Sie den Empfänger in das Fahrzeug und drücken ihn sanft fest.
6. TDer MR4000 hat eine 455mm lange Antenne auf maximale Reichweite auf dem Wasser. Richten Sie die Antenne nach oben und vom Empfänger weg. Je höher die Antenne ist desto besser ist der Empfang.

HINWEIS: Verändern oder kürzen Sie die Antenne nicht.

Failsafe

Die Failsafe-Positionen werden während des Bindungsprozess eingestellt. Für den unwahrscheinlichen Fall, dass die Funkverbindung während des Betriebs abreißt, fährt der Empfänger die Servos in ihre vorprogrammierten Failsafe-Positionen (in der Regel volle Bremse und Lenkung geradeaus). Wird der Empfänger vor dem Sender eingeschaltet, wechselt er in die Failsafe- Betriebsart und fährt die Servos an ihre vordefinierten Failsafe- Positionen. Wird dann der Sender eingeschaltet, haben Sie wieder volle Kontrolle über das Modell.

ACHTUNG: Die Failsafefunktion wird nur bei Signalverlust aktiv. Sie wird NICHT aktiv wenn die Spannung des Empfängerakkus unter die zulässige Grenze sinkt oder der Akku ausfällt.

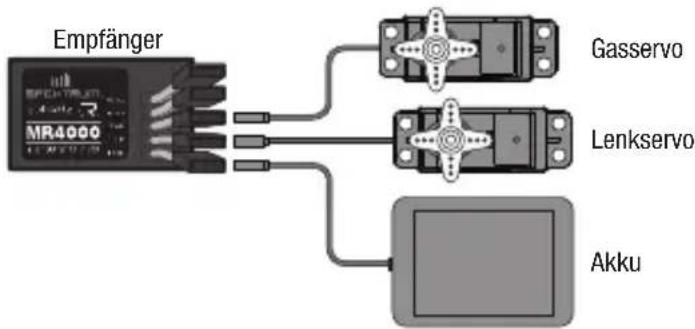

Stromversorgung des Empfängers mit einem Empfängerpack


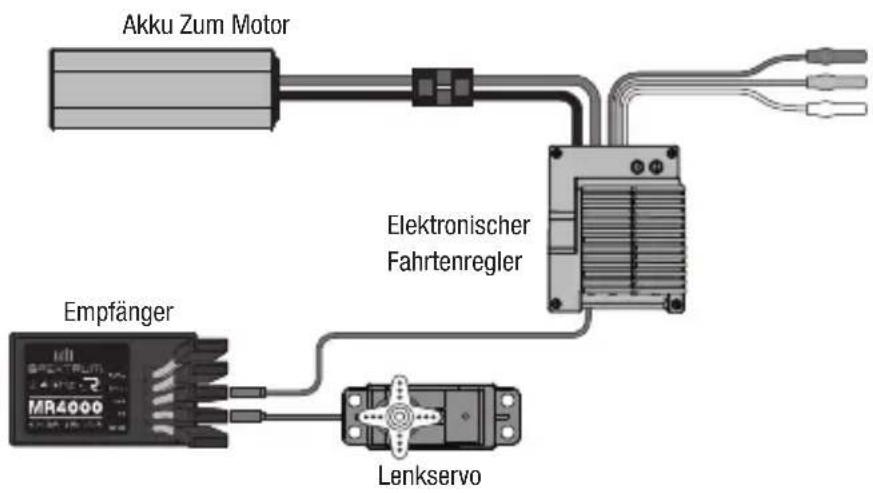

Stromversorgung des Empfängers mit einem Regler

Akku Zum Motor Elektronischer Fahrtenregler Empfänger MR4000 Lenkservo

Binden des Empfängers an den Sender

Der Empfänger muß an den Sender gebunden werden bevor er in Betrieb genommen wird. Während des Bindevorganges erkennt der Empfänger den ID Code des Senders und wird nach dem Binden nur auf ihn reagieren.

Binden

1. Stecken Sie den Bindestecker in den BIND Port des Empfängers.
2. Schließen Sie einen vollständig geladenen Akku an den Empfänger an. Die Akkuspannung muß mindestens 6 und max 9,6 Volt betragen. Die orange LED auf dem Empfänger blinkt und zeigt damit an, dass sich der Empfänger im Bindemode befindet.

Sollte das Fahrzeug mit einem elektronischen Fahrtenregler (ESC) ausgestattet sein:

• Schließen Sie den Regler an den Gaskanal des Empfängers an.

• Schließen Sie den vollständig geladenen Fahrakku an den Regler an und schalten diesen ein.

• Aktivieren Sie mit dem Gaskanal in der gewünschten Failsafeposition (normalerweise Vollbremsung) die Bindefunktion des Senders. Halten Sie die Failsafeposition bis der Bindevorgang durchgeführt ist.

• Die orange LED auf dem Empfänger leuchtet und zeigt damit an, dass der Bindevorgang durchgeführt ist.

ACHTUNG: Ist der Bindevorgang durchgeführt sind Gas und Lenkung aktiv. Halten Sie die Hände und andere lose Objekt weg von drehenden Teilen.

1. Entfernen Sie den Bindestecker aus dem Empfänger und heben ihn sorgfältig auf. Sollten Sie den Bindestecker versehentlich eingesteckt lassen, geht der Empfänger bei dem nächsten Einschalten in den Bindemode.

Ein erneutes Binden des Empfängers ist nur erforderlich, wenn die Servoumkehr neu programmiert wurde oder der Empfänger auf einem anderen Modellspeicher betrieben werden soll.

2,4GHz fehlersuchanleitung

Problem Mögliche Ursache Lösung
Das System will sich nicht verbinden	Sender und Empfänger sind zu nah zusammen	Bewegen Sie den Sender 2,5 - 3 Meter vom Empfänger weg
	Metallische Objekte in der Nähe	Entfernen Sie sich von den metallische Objekten
	Der Empfänger ist an einen anderen Modellspeicher gebunden	Wählen Sie den richtigen Modellspeicher
	Der Bindevorgang wurde bei dem Sender aktiviert, der Empfänger ist nicht mehr gebunden	Binden Sie den Sender und Empfänger
Der Empfänger geht nach kurzer Distanzin den Failsafemode	Prüfen Sie die Antenne auf Beschädigung	Die Antenne muß sich im Antennenröhrchen und überhalb des Fahrzeuges befinden
		Ersetzen Sie den Empfänger oder kontaktieren den technischen Service von Horizon Hobby
Der Empfänger reagiert nicht mehr	Empfängerakkuspannung zu niedrigIst die Akkuspannung zu niedrig und unter zeitweise unter 3,5 Volt fällt, führt diese zu Empfangsunterbrechung und Neuverbindung	Laden Sie den Empfänger oder Fahrzeugakku. Spektrumempfänger benötigen mindestens 3,5 Volt Betriebsspannung
	Lose oder beschädigte Kabel/Verbinder zwischen Akku und Empfänger	Überprüfen Sie die Kabel und Verbinder zwischen Akku und Empfänger. Reparieren oder ersetzen Sie Kabel oder Verbinder

Garantie und Service Informationen

Garantiezeitraum

Exklusive Garantie Horizon Hobby LLC (Horizon) garantiert, dass das gekaufte Produkt frei von Material- und Montagefehlern ist. Der Garantiezeitraum entspricht den gesetzlichen Bestimmung des Landes, in dem das Produkt erworben wurde. In Deutschland beträgt der Garantiezeitraum 6 Monate und der Gewährleistungszeitraum 18 Monate nach dem Garantiezeitraum.

Einschränkungen der Garantie

(a) Die Garantie wird nur dem Erstkäufer (Käufer) gewährt und kann nicht übertragen werden. Der Anspruch des Käufers besteht in der Reparatur oder dem Tausch im Rahmen dieser Garantie. Die Garantie erstreckt sich ausschließlich auf Produkte, die bei einem autorisierten Horizon Händler erworben wurden. Verkäufe an dritte werden von dieser Garantie nicht gedeckt. Garantieansprüche werden nur angenommen, wenn ein gültiger Kaufnachweis erbracht wird. Horizon behält sich das Recht vor, diese Garantiebestimmungen ohne Ankündigung zu ändern oder modifizieren und widerruft dann bestehende Garantiebestimmungen.

(b) Horizon übernimmt keine Garantie für die Verkaufbarkeit des Produktes, die Fähigkeiten und die Fitness des Verbrauchers für einen bestimmten Einsatzzweck des Produktes. Der Käufer allein ist dafür verantwortlich, zu prüfen, ob das Produkt seinen Fähigkeiten und dem vorgesehenen Einsatzzweck entspricht.

(c) Ansprüche des Käufers Es liegt ausschließlich im Ermessen von Horizon, ob das Produkt, bei dem ein Garantiefall festgestellt wurde, repariert oder ausgetauscht wird. Dies sind die exklusiven Ansprüche des Käufers, wenn ein Defekt festgestellt wird.

Horizon behält sich vor, alle eingesetzten Komponenten zu prüfen, die in den Garantiefall einbezogen werden können. Die Entscheidung zur Reparatur oder zum Austausch liegt nur bei Horizon. Die Garantie schließt kosmetische Defekte oder Defekte, hervorgerufen durch höhere Gewalt, falsche Behandlung des Produktes, falscher Einsatz des Produktes, kommerziellen Einsatz oder Modifikationen irgendwelcher Art aus.

Die Garantie schließt Schäden, die durch falschen Einbau, falsche Handhabung, Unfälle, Betrieb, Service oder Reparaturversuche, die nicht von Horizon ausgeführt wurden aus. Rücksendungen durch den Käufer direkt an Horizon oder eine seiner Landesvertretung bedürfen der Schriftform.

Schadensbeschränkung

Horizon ist nicht für direkte oder indirekte Folgeschäden, Einkommensausfälle oder kommerzielle Verluste, die in irgendeinem Zusammenhang mit dem Produkt stehen verantwortlich, unabhängig ab ein Anspruch im Zusammenhang mit einem Vertrag, der Garantie oder der Gewährleistung erhoben werden. Horizon wird darüber hinaus keine Ansprüche aus einem Garantiefall akzeptieren, die über den individuellen Wert des Produktes hinaus gehen. Horizon hat keinen Einfluss auf den Einbau, die Verwendung oder die Wartung des Produktes oder etwaiger Produktkombinationen, die vom Käufer gewählt werden. Horizon übernimmt keine Garantie und akzeptiert keine Ansprüche für in der folge auftretende Verletzungen oder Beschädigungen. Mit der Verwendung und dem Einbau des Produktes akzeptiert der Käufer alle aufgeführten Garantiebestimmungen ohne Einschränkungen und Vorbehalte.

Wenn Sie als Käufer nicht bereit sind, diese Bestimmungen im Zusammenhang mit der Benutzung des Produktes zu akzeptieren, werden Sie gebeten, dass Produkt in unbenutztem Zustand in der Originalverpackung vollständig bei dem Verkäufer zurückzugeben.

Sicherheitshinweise

Dieses ist ein hochwertiges Hobby Produkt und kein Spielzeug. Es muss mit Vorsicht und Umsicht eingesetzt werden und erfordert einige mechanische wie auch mentale Fähigkeiten. Ein Versagen, das Produkt sicher und umsichtig zu betreiben kann zu Verletzungen von Lebewesen und Sachbeschädigungen erheblichen Ausmaßes führen. Dieses Produkt ist nicht für den Gebrauch durch Kinder ohne die Aufsicht eines Erziehungsberechtigten vorgesehen. Die Anleitung enthält Sicherheitshinweise und Vorschriften sowie Hinweise für die Wartung und den Betrieb des Produktes. Es ist unabdingbar, diese Hinweise vor der ersten Inbetriebnahme zu lesen und zu verstehen. Nur so kann der falsche Umgang verhindert und Unfälle mit Verletzungen und Beschädigungen vermieden werden.

Fragen, Hilfe und Reparaturen

Ihr lokaler Fachhändler und die Verkaufstelle können eine Garantiebeurteilung ohne Rücksprache mit Horizon nicht durchführen. Dies gilt auch für Garantiereparaturen. Deshalb kontaktieren Sie in einem solchen Fall den Händler, der sich mit Horizon kurz schließen wird, um eine sachgerechte Entscheidung zu fällen, die Ihnen schnellst möglich hilft.

Wartung und Reparatur

Muss Ihr Produkt gewartet oder repariert werden, wenden Sie sich entweder an Ihren Fachhändler oder direkt an Horizon.

Rücksendungen/Reparaturen werden nur mit einer von Horizon vergebenen RMA Nummer bearbeitet. Diese Nummer erhalten Sie oder ihr Fachhändler vom technischen Service. Mehr Informationen dazu erhalten Sie im Serviceportal unter www. Horizonhobby.de oder telefonisch bei dem technischen Service von Horizon.

Packen Sie das Produkt sorgfältig ein. Beachten Sie, dass der Originalkarton in der Regel nicht ausreicht, um beim Versand nicht beschädigt zu werden. Verwenden Sie einen Paketdienstleister mit einer Tracking Funktion und Versicherung, da Horizon bis zur Annahme keine Verantwortung für den Versand des Produktes übernimmt. Bitte legen Sie dem Produkt einen Kaufbeleg bei, sowie eine ausführliche Fehlerbeschreibung und eine Liste aller eingesendeten Einzelkomponenten. Weiterhin benötigen wir die vollständige Adresse, eine Telefonnummer für Rückfragen, sowie eine Email Adresse.

Garantie und Reparaturen

Garantieanfragen werden nur bearbeitet, wenn ein Originalkaufbeleg von einem autorisierten Fachhändler beiliegt, aus dem der Käufer und das Kaufdatum hervorgeht. Sollte sich ein Garantiefall bestätigen wird das Produkt repariert oder ersetzt. Diese Entscheidung obliegt einzig Horizon Hobby.

Sicherheit

Landdes Kauf Horizon Hobby Adresse Telefon/E-mail Adresse
Deutschland	HorizonTechnischerService	Christian-Junge-Straße 125337 ElmshornGermany	[phone] [e-mail]

EU KONFORMITÄTSERKLÄRUNG:

Horizon LLC erklärt hiermit, dass dieses Produkt konform zu den essentiellen Anforderungen der R&TTE Direktive ist.

Eine Kopie der Konformitätserklärung ist online unter folgender

Adresse verfügbar:

Entsorgung in der Europäischen Union

Dieses Produkt darf nicht über den Hausmüll entsorgt werden. Es ist die Verantwortung des Benutzers, dass Produkt an einer registrierten

Sammelstelle für Elektroschrott abzugeben diese Verfahren stellt sicher, dass die Umwelt geschont wird und natürliche Ressourcen nicht über die Gebühr beansprucht werden. Dadurch wird das Wohlergehen der menschlichen Gemeinschaft geschützt. Für weitere Informationen, wo der Elektromüll entsorgt werden kann, können Sie Ihr Stadtbüro oder Ihren lokalen Entsorger kontaktieren.
