MANUALE UTENTE MR4000 SPEKTRUM

Manuale di istruzioni MR4000

NOTICE

Tutte le istruzioni, le garanzie e gli altri documenti pertinenti sono soggetti a cambiamenti a totale discrezione di Horizon Hobby, LLC. Per una documentazione aggiornata sul prodotto, visitare il sito horizonhobby.com e fare clic sulla sezione Support del prodotto.

Significato dei termini usati

Nella documentazione relativa al prodotto vengono utilizzati i seguenti termini per indicare i vari livelli di pericolo potenziale durante l'uso del prodotto:

AVVISO: indica procedure che, se non debitamente seguite, possono determinare il rischio di danni alle cose E il rischio minimo o nullo di lesioni alle persone.

ATTENZIONE: indica procedure che, se non debitamente seguite, determinano il rischio di danni alle cose E di gravi lesioni alle persone.

AVVERTENZA: indica procedure che, se non debitamente seguite, determinano il rischio di danni alle cose, danni collaterali e gravi lesioni alle persone o il rischio elevato di lesioni superficiali alle persone.

Almeno 14 anni. Non è un giocattolo.

AVVERTENZA: Leggere TUTTO il manuale di istruzioni e familiariz- on le caratteristiche del prodotto prima di farlo funzionare. Un uso rio del prodotto può causare danni al prodotto stesso e alle altre cose lesioni alle persone.

Questo aeromodello è un prodotto sofisticato per appassionati di modelismo. Deve essere azionato in maniera attenta e responsabile e richiede alcune conoscenze basilari di meccanica. L'uso improprio o irresponsabile di questo prodotto può causare lesioni alle persone e danni al prodotto stesso o alle altre cose. Questo prodotto non deve essere utilizzato dai bambini senza la diretta supervisione di un adulto. Non tentare di smontare, utilizzare componenti incompatibili o modificare il prodotto in nessun caso senza previa approvazione di Horizon Hobby, LLC. Questo manuale contiene le istruzioni per la sicurezza, l'uso e la manutenzione del prodotto. È fondamentale leggere e seguire tutte le istruzioni e le avvertenze del manuale prima di montare, impostare o utilizzare il prodotto, al fine di utilizzarlo correttamente e di evitare di causare danni alle cose o gravi lesioni alle persone.

ATTENZIONE PER I PRODOTTI CONTRAFFATTI: Raccomandiamo

di acquistare sempre da rivenditori autorizzati Horizon per essere sicuri di avere un prodotto originale di alta qualità. Horizon rifiuta qualsiasi tipo di assistenza in garanzia di prodotti contraffatti o che dichiarano compatibilità con DSM o Spektrum.

AVVISO: Questo prodotto è rivolto esclusivamente a veicoli ed aerei di tipo hobbistico senza pilota a bordo e controllati a distanza. Al di fuori di questo utilizzo, Horizon Hobby declina ogni responsabilità e non riconosce interventi in garanzia.

REGISTRAZIONE DELLA GARANZIA

Visitare oggi stesso il sito www.spektrumrc.com/registration per registrare il prodotto.

COMPONENTE IMPERMEABILE

Il vostro nuovo componente Horizon Hobby, è stato progettato e costruito per poterlo usare anche in molte situazioni “umide”, incluse insenature, laghi, neve e anche pioggia.

Sebbene impermeabile, questo prodotto non è stato progettato per restare immerso in acqua per lungo tempo e NON si può trattare come fosse un sottomarino. Inoltre, molte parti metalliche, incluse viti e dadi, come pure i contatti sui cavi elettrici, sono suscettibili di corrosione se non si fa una particolare manutenzione dopo l'uso in condizioni umide.

Per prolungare al massimo le prestazioni nel tempo del vostro componente e tenere valida la garanzia, dovete usarlo solo come descritto nella sezione “Condizioni di utilizzo” che si trova in questo manuale. Inoltre, le procedure descritte nella sezione “Manutenzione in condizioni umide” si devono applicare regolarmente se si sceglie di correre sul bagnato. Se non siete disposti ad eseguire questa manutenzione aggiuntiva, allora dovete evitare di utilizzare il veicolo in queste condizioni.

ATTENZIONE: La mancata applicazione di queste cautele mentre si usa questo prodotto e il rispetto delle seguenti precauzioni, potrebbe portare ad un malfunzionamento del prodotto e/o ad invalidare la garanzia.

Precauzioni generali

• Leggete attentamente le procedure di manutenzione del vostro componente in condizioni umide, per essere sicuri di avere tutte le attrezzature necessarie per questo scopo.
• Non utilizzate il vostro componente quando c'è il rischio che entri in contatto con acqua salata (acqua marina o acqua proveniente da una strada su cui sia stato sparso del sale), acqua contaminata o inquinata. L'acqua salata è molto conduttiva e altamente corrosiva, perciò bisogna usare molta cautela.

Condizioni di utilizzo

Il vostro componente funzionerà correttamente in ognuna delle seguenti situazioni:

• 2 ore di funzionamento continuo in erba o vegetazione coperta da rugiada (bagnata).
• 2 ore di funzionamento continuo in nebbia fitta (95% di umidità, aria satura, condensazione di acqua).
  • 1 ora di funzionamento continuo in pioggia leggera (< di 2,5 mm/ora).
  • 15 minuti di funzionamento continuo sotto la pioggia intensa (> 7,6 mm/ora).
  • 1 ora di funzionamento continuo con nevischio leggero (< di 2,5 mm/ora).
  • 1 ora di funzionamento continuo con neve leggera (< di 6,35 mm/ora).
• 45 minuti di funzionamento continuo stando fermi o correndo in acqua dolce corrente (il livello dell'acqua dovrebbe stare sempre sotto al telaio del veicolo), o spruzzi costanti di acqua, senza alcuna immersione dei componenti impermeabili.
• 5 minuti di funzionamento continuo stando fermi o correndo in acqua dolce corrente (il livello dell'acqua non dovrebbe mai superare i 10mm al di sopra del telaio del veicolo) spruzzi costanti di acqua o frequenti, immersioni intermittenti dei componenti impermeabili.
• 1 ora di funzionamento continuo in sabbia umida, sporcizia, fango o neve (il loro livello deve sempre stare al disotto del telaio), spruzzi costanti senza immersione o copertura dei componenti impermeabili.

Inoltre, se si esegue una adeguata manutenzione (come descritta più avanti) subito dopo l'esposizione all'acqua, il componente resterà ben protetto dalla corrosione o da altri danni a lungo termine, derivanti dall'acqua.

Manutenzione in condizioni umide

• Risciacquate con cura il fango e la sporcizia dal componente con un getto di acqua.
• Togliete la batteria (o le batterie) e asciugate i contatti.
• Se avete a disposizione dell'aria compressa, soffiate sul veicolo per togliere i residui di acqua eventualmente rimasti nelle piccole fessure e negli angoli. Asciugate l'acqua rimasta all'interno dei connettori.
• Lasciate che il componente si asciughi all'aria prima di riporlo. L'acqua continuerà a sgocciolare o ad evaporare per alcune ore.

AVVISO: In questi casi non usate acqua sotto pressione per pulire il vostro veicolo.

AVVISO: Questo componente è impermeabile per poterlo utilizzare in ambienti bagnati. Controllate che siano resistenti all'acqua anche gli altri componenti del vostro veicolo prima di utilizzarlo in condizioni di bagnato.

MR4000 Manuale di istruzioni

Il ricevitore Spektrum MR4000 4 canali DSMR per auto è compatibile con il trasmettitore per auto Spektrum DSMR.

Caratteristiche

Tipo: DSMR

Dimensioni (LxWxH): 33.8 x 22.1 x 12.2mm

Canali: 4 Peso: 17 g

Banda: 2.4GHz Tensione operativa: 3.5–9.6V

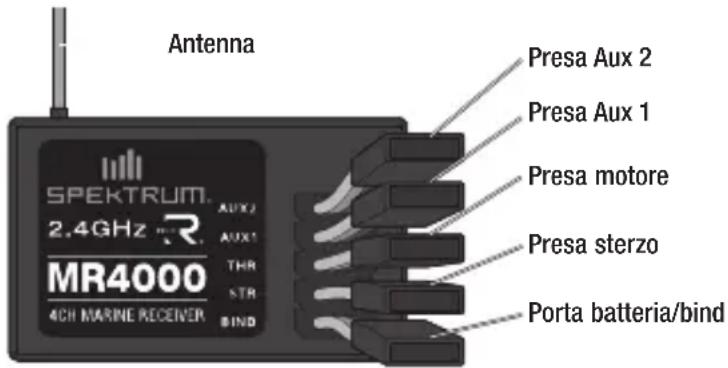

Antenna Presa Aux 2 Presa Aux 1 Presa motore Presa sterzo Porta batteria/bind SPEKTRUM. 2.4GHz R MR4000 4CH MARINE RECEIVER AUX2 AUX1 THR STR BIND

Installazione e collegamento del ricevitore

1. Accertarsi che, sul veicolo, la posizione scelta per il ricevitore sia pulita e asciutta.
2. Togliere la carta di protezione da un lato del biadesivo.
3. Applicare il biadesivo sul alto inferiore del ricevitore.
4. Togliere la carta di protezione dall'altro lato del biadesivo già applicato al ricevitore.
5. Sistemare il ricevitore sul veicolo premendo leggermente per far aderire l'adesivo.
6. Il MR4000 ha una lunga antenna di 455mm per consentire una massima portata sull'acqua. Posizionare l'antenna del ricevitore nel punto più alto possibile per avere il segnale migliore.

AVVISO: non tagliare o modificare l'antenna.

Failsafe

La posizione di failsafe del motore viene impostata durante la connessione (binding). Nel caso improbabile che si perda il collegamento radio durante l'uso, il ricevitore manderà il servo del motore nella posizione di failsafe pre-programmata (normalmente con il freno al massimo) e lascerà i servi degli altri canali nella loro posizione attuale. Se il ricevitore fosse acceso prima del trasmettitore, entrerà nel modo failsafe portando il servo del motore nella sua posizione pre-programmata. Accendendo il trasmettitore si ristabilisce il controllo normale.

ATTENZIONE: Il failsafe si attiva solo nel caso che venga perso il segnale del suo trasmettitore. Non si attiverà se la batteria del ricevitore scende sotto alla sua tensione minima o se il ricevitore non è più ato.

Installazione con Regolatore Elletronico

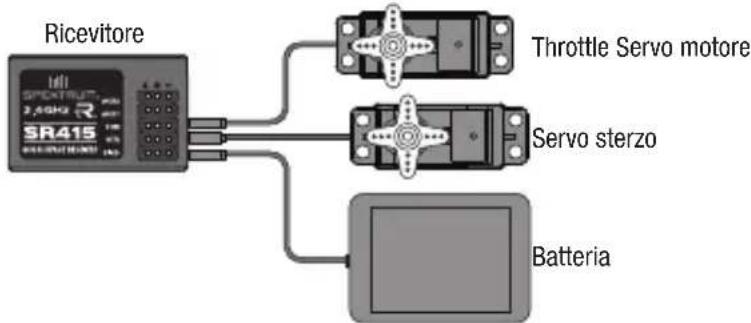


Installazione con pacco batteria

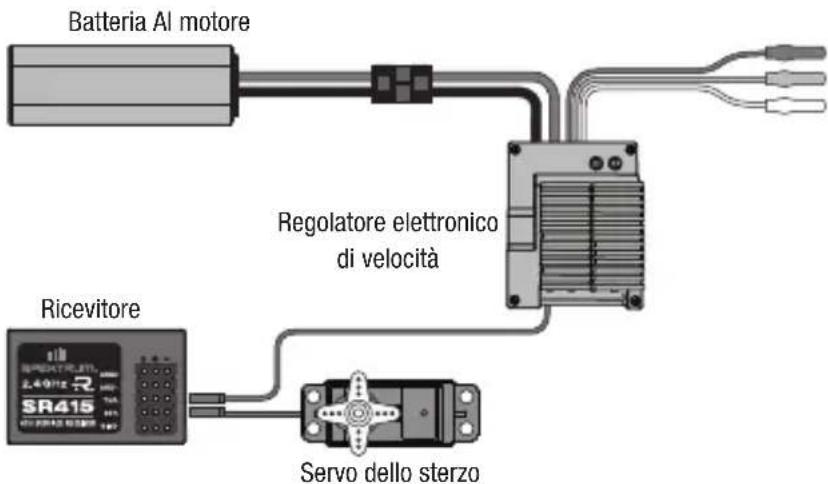

Batteria Al motore Regolatore elettronico di velocità Ricevitore SR415 Servo dello sterzo

Connessione fra trasmettitore e ricevitore (binding)

Prima che il ricevitore possa funzionare, bisogna connetterlo al trasmettitore. Durante la procedura di connessione il ricevitore riconosce il codice unico ID del trasmettitore. A connessione avvenuta, il ricevitore risponderà solo al suo trasmettitore.

Connessione (binding)

1. Inserire il Bind Plug nella presa BIND del ricevitore.
2. Collegare una batteria carica a una presa libera del ricevitore. La tensione della batteria deve essere almeno 6V (max 9,6V). Il LED arancio sul ricevitore lampeggia continuamente, indicando che il ricevitore si trova in modalità Bind (connessione).

Se il veicolo usa un regolatore elettronico di velocità (ESC):

• Collegare l'ESC al canale del motore sul ricevitore.

• Collegare all'ESC una batteria carica, poi accendere l'ESC.

• Con il canale del motore sulla posizione preselezionata per il failsafe (normalmente frenata massima), mettere il trasmettitore in modalità Bind. Mantenere la posizione di failsafe finché la procedura di connessione non è finita.

• Il LED arancio del ricevitore resta acceso fisso, indicando che la procedura di connessione si è completata.

ATTENZIONE: quando termina la procedura di connessione, i canali di motore e sterzo sono attivi. Tenere le mani e gli oggetti liberi lontano dalle parti rotanti del veicolo.

1. Togliere il Bind Plug dal ricevitore e conservarlo in un luogo sicuro per non perderlo. Se non si toglie il Bind Plug, il ricevitore entrerà in modalità Bind la prossima volta che viene acceso.

Bisogna rifare questa operazione quando:

Si desidera una posizione diversa del Failsafe, per esempio quando si inverte la corsa di motore e/o sterzo. Si cambia tipo di ricevitore. Si vuole connettere il ricevitore ad un altro trasmettitore.

Guida alla Risoluzione dei Problemi 2.4GHz

Problema Possible causa Soluzione
Il sistema non si collega	Il trasmettitore e il ricevitore sono troppo vicini	Allontanare il trasmettitore a circa 3 metri dal ricevitore
	Ci sono oggetti metallici vicini	Spostarsi in un’area con meno metallo
	Il ricevitore è connesso alla memoria di un modello diverso	Accertarsi che sul trasmettitore sia attiva la memoria giusta
	Il trasmettitore è stato posto in modalità Bind e non è più connesso al ricevitore	Ripetere la procedura di connessione fra trasmettitore e ricevitore
La ricevente va in modalità Failsafe a poca distanza dalla trasmittente	Verificare che l’antenna del ricevitore non sia dan-neggiata	Accertarsi che l’antenna del ricevitore sia inserita nel suo tubetto e posta nella parte alta del veicolo
		Sostituire il ricevitore o contattare il servizio assistenza Horizon
La ricev-ente smette di rispondere durante l’utilizzo	Tensione della batteria ricevente troppo bassa. Se la tensione della batteria fosse bassa, potrebbe scendere per brevi momenti sotto a 3,5V causando uno spegnimento improvviso del ricevitore e una successiva ricon-nessione	Caricare la batteria del ricevitore o del veicolo. I ricevitori Spektrum richiedono almeno 3,5V per funzionare
	I cavi o i connettori tra batteria e ricevente sono danneggiati o lenti	Controllare i cavi e le connessioni tra batteria e ricevente. Riparare o sostituire i cavi e/o i connettori

Periodo di garanzia

Garanzia esclusiva

Horizon Hobby, LLC, (Horizon) garantisce che i prodotti acquistati (il “Prodotto”) sono privi di difetti relativi ai materiali e di eventuali errori di montaggio. Il periodo di garanzia è conforme alle disposizioni legali del paese nel quale il prodotto è stato acquistato. Tale periodo di garanzia ammonta a 6 mesi e si estende ad altri 18 mesi dopo tale termine.

Limiti della garanzia

(a) La garanzia è limitata all'acquirente originale (Acquirente) e non è cedibile a terzi. L'acquirente ha il diritto a far riparare o a far sostituire la merce durante il periodo di questa garanzia. La garanzia copre solo quei prodotti acquistati presso un rivenditore autorizzato Horizon. Altre transazioni di terze parti non sono coperte da questa garanzia. La prova di acquisto è necessaria per far valere il diritto di garanzia. Inoltre, Horizon si riserva il diritto di cambiare o modificare i termini di questa garanzia senza alcun preavviso e di escludere tutte le altre garanzie già esistenti.
(b) Horizon non si assume alcuna garanzia per la disponibilità del prodotto, per l'adeguatezza o l'idoneità del prodotto a particolari previsti dall'utente. È sola responsabilità dell'acquirente il fatto di verificare se il prodotto è adatto agli scopi da lui previsti.
(c) Richiesta dell'acquirente — spetta soltanto a Horizon, a propria discrezione riparare o sostituire qualsiasi prodotto considerato difettoso e che rientra nei termini di garanzia. queste sono le uniche rivalse a cui l'acquirente si può ap-

pellare, se un prodotto è difettoso.

Horizon si riserva il diritto di controllare qualsiasi componente utilizzato che viene coinvolto nella rivalsa di garanzia. Le decisioni relative alla sostituzione o alla riparazione avvengono solo in base alla discrezione di Horizon. Questa garanzia non copre dei danni superficiali o danni per cause di forza maggiore, uso errato del prodotto, negligenza, uso ai fini commerciali, o una qualsiasi modifica a qualsiasi parte del prodotto.

Questa garanzia non copre danni dovuti ad una installazione errata, ad un funzionamento errato, ad una manutenzione o un tentativo di riparazione non idonei a cura di soggetti diversi da Horizon. La restituzione del prodotto a cura dell'acquirente, o da un suo rappresentante, deve essere approvata per iscritto dalla Horizon.

limiti di danno

Horizon non si riterrà responsabile per danni speciali, diretti, indiretti o consequenziali; perdita di profitto o di produzione; perdita commerciale connessa al prodotto, indipendentemente dal fatto che la richiesta si basa su un contratto o sulla garanzia. Inoltre la responsabilità di Horizon non supera mai in nessun caso il prezzo di acquisto del prodotto per il quale si chiede la responsabilità. Horizon non ha alcun controllo sul montaggio, sull'utilizzo o sulla manutenzione del prodotto o di combinazioni di vari prodotti. Quindi Horizon non accetta nessuna responsabilità per danni o lesioni derivanti da tali circostanze. Con l'utilizzo e il montaggio del prodotto l'utente acconsente a tutte le condizioni, limitazioni e riserve di garanzia citate in questa sede. Qualora l'utente non fosse pronto ad assumersi tale responsabilità associata all'uso del prodotto, si suggerisce di di restituire il prodotto intatto, mai usato e immediatamente presso il venditore.

Indicazioni di sicurezza

Questo è un prodotto sofisticato di hobbistica e non è un giocattolo. Esso deve essere manipolato con cautela, con giudizio e richiede delle conoscenze basilari di meccanica e delle facoltà mentali di base. Se il prodotto non verrà manipolato in maniera sicura e responsabile potrebbero risultare delle lesioni, dei gravi danni a persone, al prodotto o all'ambiente circostante. Questo prodotto non è concepito per essere usato dai bambini senza una diretta supervisione di un adulto. Il manuale del prodotto contiene le istruzioni di sicurezza, di funzionamento e di manutenzione del prodotto stesso. È fondamentale leggere e seguire tutte le istruzioni e le avvertenze nel manuale prima di mettere in funzione il prodotto. Solo così si eviterà un utilizzo errato e di preverranno incidenti, lesioni o danni.

Domande, assistenza e riparazioni Il vostro negozio locale e/o luogo di acquisto non possono fornire garanzie di assistenza o riparazione senza previo colloquio con Horizon. Questo vale anche per le riparazioni in garanzia. Quindi in tale casi bisogna interpellare un rivenditore, che si metterà in contatto subito con Horizon per prendere una decisione che vi possa aiutare nel più breve tempo possibile.

Manutenzione e riparazione

Se il prodotto deve essere ispezionato o riparato, si prega di rivolgersi ad un rivenditore specializzato o direttamente ad Horizon. il prodotto deve essere Imballato con cura. Bisogna far notare che i box originali solitamente non sono adatti per effettuare una spedizione senza subire alcun danno.

Bisogna effettuare una spedizione via corriere che fornisce una tracciabilità e un'assicurazione, in quanto Horizon non si assume alcuna responsabilità in relazione alla spedizione del prodotto. Inserire il prodotto in una busta assieme ad una descrizione dettagliata degli errori e ad una lista di tutti i singoli componenti spediti. Inoltre abbiasmo bisogno di un indirizzo completo, di un numero di telefono per chiedere ulteriori domande e di un indirizzo e-mail.

Garanzia a riparazione

Le richieste in garanzia verranno elaborate solo se è presente una prova d'acquisto in originale proveniente da un rivenditore specializzato autorizzato, nella quale è ben visibile la data di acquisto. Se la garanzia viene confermata, allora il prodotto verrà riparato o sostituito. Questa decisione spetta esclusivamente a Horizon Hobby.

Riparazioni a pagamento

Se bisogna effettuare una riparazione a pagamento, effettueremo un preventivo che verrà inoltrato al vostro rivenditore. La riparazione verrà effettuata dopo l'autorizzazione da parte del vostro rivenditore. La somma per la riparazione dovrà essere pagata al vostro rivenditore. Le riparazioni a pagamento avranno un costo minimo di 30 minuti di lavoro e in fattura includeranno le spese di restituzione. Qualsiasi riparazione non pagata e non richiesta entro 90 giorni verrà considerata abbandonata e verrà gestita di conseguenza.

ATTENZIONE: Le riparazioni a pagamento sono disponibili solo sull'elettronica e sui motori. Le riparazioni a livello meccanico, soprattutto per gli elicotteri e le vetture RC sono molto costose e devono essere effettuate autonomamente dall'acquirente.

Garanzia e Assistenza informazioni per i contatti

Stato in cui il prodotto è stato acquistato	HorizonHobby Indirizzo		Telefono/Indirizzoe-mail
Germania Horizon	Technischer Service	Christian-Junge-Straße 125337 Elmshorn, Germania	[phone] [e-mail]

Dichiarazione di Conformità EU:

Horizon Hobby, LLC con la presente dichiara che il prodotto è conforme ai requisiti essenziali e ad altre disposizioni rilevanti del R&TTE direttiva.

Una copia della dichiarazione di conformità per l'Unione Europea è disponibile a: http://www.horizonhobby.com/content/support-render-compliance.

Smaltimento all'interno dell'Unione Europea

Questo prodotto non deve essere smaltito assieme ai rifiuti domestici. Invece è responsabilità dell'utente lo smaltimento di tali rifiuti, che devono essere portati in un centro di raccolta designato per il riciclaggio di rifiuti elettronici. Con tale procedimento si aiuterà preservare l'ambiente e le risorse non verranno sprecate. In questo modo si proteggerà il benessere dell'umanità. Per maggiori informazioni sui punti di riciclaggio si prega di contattare il proprio ufficio locale o il servizio di smaltimento rifiuti.

SPEKTRUM®
