BEDIENUNGSANLEITUNG Shortcourse one12 XciteRC

Bedienungsanleitung Manual Mode d'emploi

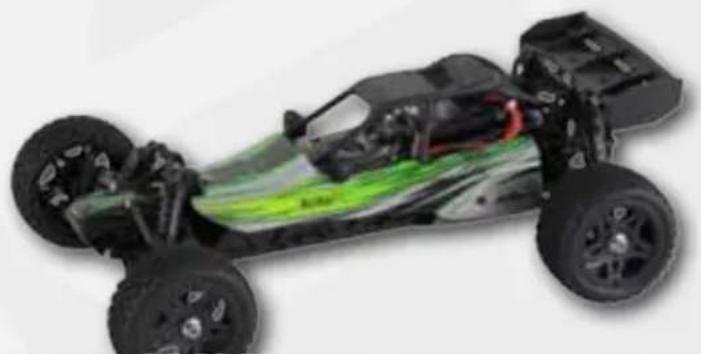

30400000 30404000 Sand Storm one12 RTR 2.4 GHz

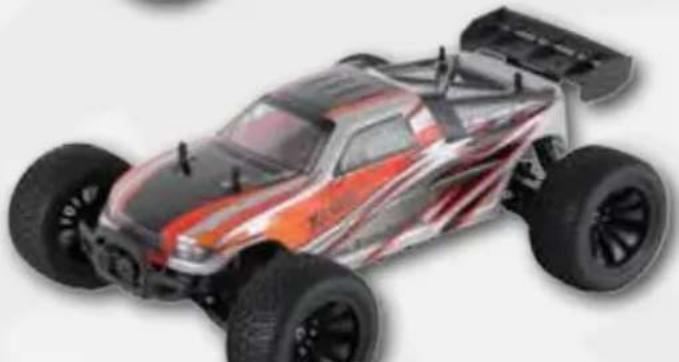

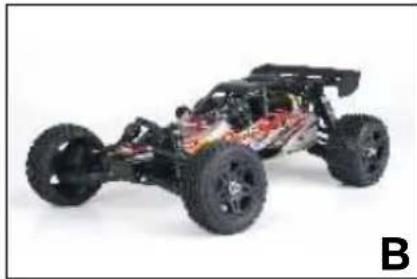

30401000·30405000 1/12 Dune Truggy RTR 2.4 GHz

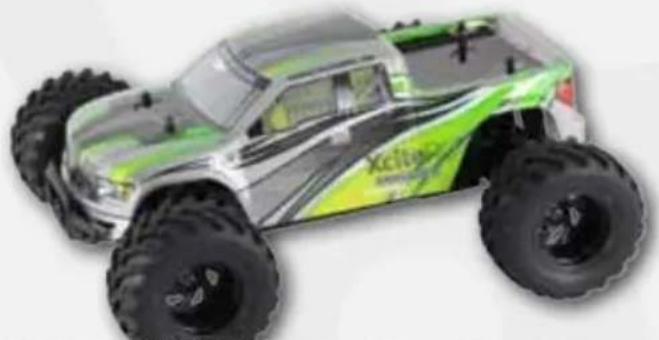

30402000·30406000 1/12 Dune Truck RTR 2.4 GHz

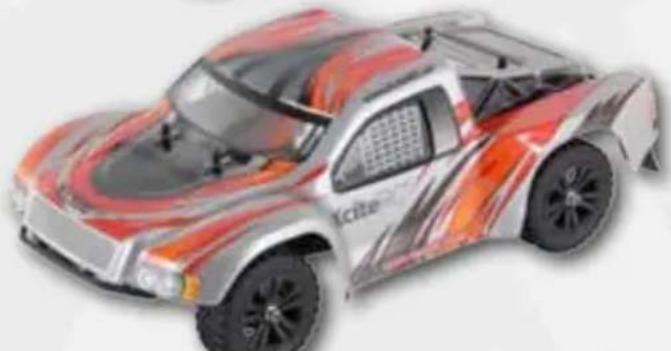

30403000·30407000 1/12 Dune SC Truck RTR 2.4 GHz

one12 series

DE

Inhaltsverzeichnis

Bestimmungsgemäß Verwendung 3
Lieberumfang 3
Erforderliches Zubehr 3
Erklärung der Gefahrensymbole 3
SICHERHEITSHINWEISE 3
Sicherheitshinweise zum Umgang mit Batterien bzw. Akkus 5
DasFernsteuersystem 6
Fernsteuerung (Sender) 6
Fahrakku aufladen 6
Fahrakku einlagen 7
Inbetriebnahme 7
Nach der Fahrt 8
Fahrwerkseinstellung 9
Wartung 9
Fehlersuche 10
Reparaturen, Ersatzteile 11
Technische Daten 11
HINWEISE ZUM UMWELTSCHUTZ 12
Hinweise nach Batteriegesetz 12
Konformitätserklung. 53

Impressum

These Bedienungsanleitung ist eine Publikation der

XciteRC Modellbau GmbH & Co. KG

Autenbachstrasse 12

D-73035 Goppingen

Phone: [phone]

Fax: [phone]

E-Mail: [e-mail]

Web: www.XciteRC.de

Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverfilung, oder die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise, verboten.

These Bedienungsanleitung entspricht dem technischen Stand des Produkts bei Drucklegung, Änderung in Technik und Ausstattung vorbehalten. Aus Angaben und Abbildungen dieser Bedienungsanleitung konnen keine Ansprüche abgeleitet werden.

KEINE HAFTUNG FÜR DRUCKFEHLER!ÄNDERUNGEN VORBEHALTEN!

Die jeweils neueste Version dieser Anleitung finden Sie im Internet unter www.XciteRC.de

© Copyright 2013 by XciteRC-Modellbau GmbH & Co. KG

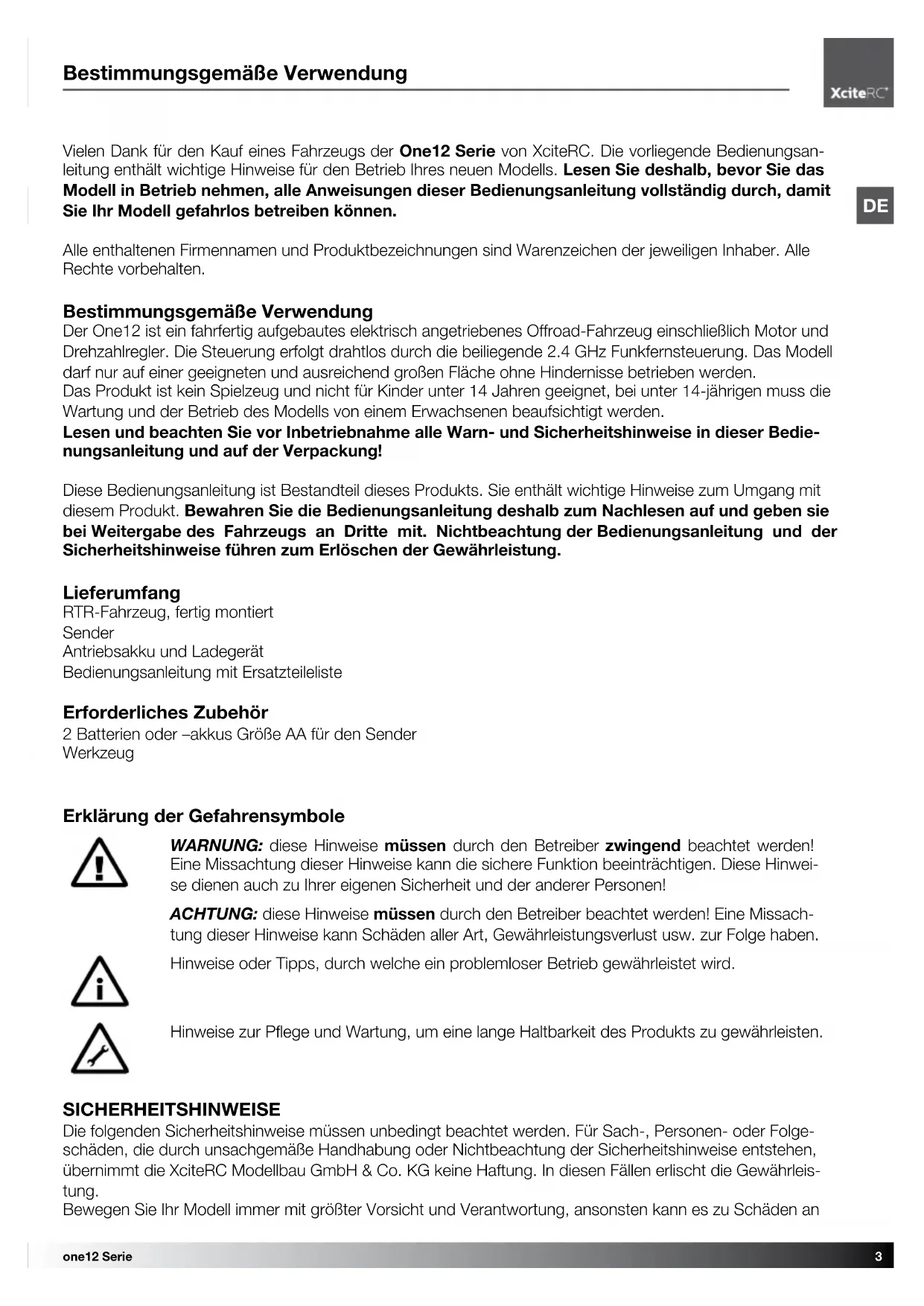

Vielen Dank für den Kauf eines Fahrzeugs der One12 Serie von XciteRC. Die vorliegende Bedienungsanleitung enthalt wichtige Hinweise für den Betrieb Ihres neuen Modells. Lesen Sie deshalb, bevor Sie das Modell in Betriebnehmen, alle Anweisungen dieser Bedienungsanleitung vollständig durch, damit Sie Ihr Modell gefahrlos betreiben können.

Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle Rechte vorbehalten.

Bestimmungsgemäß Verwendung

Der One12 ist ein fahrfertig aufgebautes elektrisch angetriebenes Offroad-Fahrzeug einschließlich Motor und Drehzahlregler. Die Steuerung erfolgt drahtlos durch die beiliegende 2.4 GHz Funkfernsteuerung. Das Modell darf nur auf einer geeigneten und ausreichend groBen Flache ohne Hindernisse betrieben werden. Das Produkt ist kein Spielzeug und nicht für Kinder unter 14 Jahren geeignet, bei unter 14-jährigen muss die Wartung und der Betrieb des Modells von einem Erwachsenen beaufsichtigt werden.

Lesen und beachten Sie vor Inbetriebnahme alle Warn- und Sicherheitshinweise in dieser Bedi- nungsanleitung und auf der Verpackung!

These Bedienungsanleitung ist Bestandteil deses Produkts. Sie enthalt wichtige Hinweise zum Umgang mit dem sem Produkt. Bewahren Sie die Bedienungsanleitung deshalb zum Nachlesen auf und geben sie bei Weitergabe des Fahrzeugs an Dritte mit. Nichtbeachtung der Bedienungsanleitung und der Sicherheitshinweise führen zum Erlöschen der Gewährleistung.

Lieferumfang

RTR-Fahrzeug, fertig montiert

Sender

Antriebsakku und Ladegerät

Bedienungsanleitung mit Ersatzteileliste

Erforderliches Zubehör

2 Batterien oder -akkus Große AA für den Sender Werkzeug

Erklärung der Gefahrensymbole

WARNING: diese Hinweise müssen durch den Betreiber zwingend beachtet werden! Eine Missachtung dieser Hinweise kann die sichere Funktion beeinträchtigen. Diese Hinweise dieren auch zu ihrer eigenen Sicherheit und der anderer Personen!

ACKTUNG: diese Hinweise müssen durch den Betreiber beachtet werden! Eine Missachtung dieser Hinweise kann Schaden aller Art, Gewährleistungsverlust usw. zur Folge haben.

Hinweise oder Tipps, durch welche ein problemloser Betrieb gewährleistet wird.

Hinweise zur Pflege und Wartung, um eine lange Haltbarkeit des Produkts zu gewährleisten.

SICHERHEITSHINWEISE

Die folgenden Sicherheitshinweise müssen unbedingt beachtet werden. Für Sach-, Personen- oder Folgeschäden, die durch unsachgemäß Handhabung oder Nichtbeachtung der Sicherheitshinweise entstehen, übernimmt die XciteRC Modellbau GmbH & Co. KG keine Haftung. In diesen Fällen erlischt die Gewährleistung.

Bewegen Sie Ihr Modell immer mit größter Vorsicht und Verantwortung, ansonsten kann es zu Schäden an

DE

fremden Eigentum oder gar Personenschäden kommt. Wir empfehlen deshalb, den Betrieb über eine Haftpflichtversicherung abzusichern. Sollen Sie schon eine Haftpflichtversicherung besitzen, informieren Sie sich vor Inbetriebnahme des Modells, ob funkferngesteuerte Modelle in entspruchendem Umfang mitversichert sind.

Das Produkt enthalt keine Teile, die beim Verschlucken gesundheitliche Schaden verursachen können; sie müssen davon von Kindern unter 3 Jahren fergehalten werden
- Das Produkt ist kein Spielzeug und nicht für Kinder unter 14 Jahren geeignet.
- Der Betrieb von funkferngesteuerten Modellen erfordert Übung. Bewegen Sie Ihr neues Modell deshalb zu Anfang entsprechig und machen sich mit der Reaktion auf ihre Steuerbefehle vertraut.

WARNING: Der sichere Betrieb erfordert Koncentration und schelle Reaktion. Betreiben Sie das nicht, wenn Sie mude sind oder unter Alkohol- oder Medikamenteneinfluss stehen - Unfall- und Erstungsgefahr!

WARNING: Die Steuerung these Modells erfolgt über Funksignale, die durch die Umgebung flusst werden können. Dadurch können Sie unter Umständen die Kontrolle über Ihr Modell verlieren.iben Sie Ihr Modell deshalb nur bei ausreichenden Lichtverhältnissen in direktem Sichtkontakt und teiem Gelände, abseits von Autos, Verkehr und Menschen – Unfall- und Verletzungsgefahr!

• Betreiben Sie Ihr Modell nicht während eines Gewitters oder in der Höhe von Funkmasten oder Hochspannungsleitungen.

• Funkferngesteuerte Modelle dürfen nicht ohne weiteres im öffentlichen Raum (Straβen, Wege, Plätze oder Seen) betrieben werden. Erkundigen Sie sich deshalb vorab, wo der Betrieb zulässig ist. Dies gilt auch für Privatgelände, hier ist die Zustimmung des Besitzers erforderlich.

WARNING: Achten Sie darauf, dass weder Finger, noch Haare oder lose Kleidung in drehende oder die Räder/Antriebswellen besteht - Verletzungsgefahr!

• Schalten Sie immer zuerst den Sender ein, dann das Modell.

BEACHTE: während des Betriebs muss der Sender immer eingeschaltet bleiben!

• Fahren Sie Ihr Modell niemals mit schwachen Senderbatterien, da dies die Reichweite drastisch reduziert.

• Wird der Fahrakku leerer, wird zuerst das Modell langsamer, bis es nicht mehr richtig auf Steuerbefehle reagiert. Stellen Sie den Betrieb spätestens dann ein und wechseln den Fahrakku oder laden ihn wieder auf.

• Halten Sie sich sorgfältig an die Anweisungen und Warnhinweise für das vorliegende und jeder andere von Ihnen benutzte Zubehör (Ladegeräte, wiederaufladbare Akkupacks usw.).

WARNING: Halten Sie Verpackungsmaterial, Kleinteile, Chemikalien und alle elektrischen Komponenten von Kindern fern - Unfall- und Verletzungsgefahr!

Achtung: Fahren Sie nie gegen Hindernisse, die das Modell nicht leicht überwinden kann, und chen diese mit Vollgas zu überwinden. Dadurch kann der Motor, Drehzahlregler oder das Getriebe fort werden!

• Das Modell und der Sender dürfen weder feucht noch nass werden, da insbesondere die Elektronik (Empfänger, Drehzahlregler, Servo) und ggf. verwendete Lithiumakkus nicht wasserdicht sind! Betreiben Sie das Modell deshalb nicht bei Regen (oder dichtem Nebel), in nassem Gras oder fahren durch Pfützen oder Schnee.

3.1. WARNUNG: Brand- und Explosionsgefahr durch eindringende Feuchtigkeit bei Lithium-Ions!

• Kunststoff (z.B. die Radaufhängungen oder Karosserie) ist bei kalten Temperaturen (unter 10^ ) weniger flexibel und kann dazu leichter brechen.
• Das Umbauen oder verändern des Modells ist aus Sicherheitsgründen und der CE-Zulassungsbestimmungen nicht gestattet, das gilt im Besonderen für den Sender, Empfänger und Drehzahlregler. Wartungsarbeiten oder Reparaturen mit Originalersatzteilen sind hiervon ausgenommen.
  Die Zahnrader im Servo sind sehr prazise und mit geringen Toleranzen gefertigt, aber auch sehr Klein.

Drehen Sie deshalb nie die Vorderträder von Hand, das kann das Servo ernsthaft beschädigen.

• Nach Gebrauch schalten Sie zuerst das Modell und dann den Sender aus.
  WARNING: Entnahmen Sie anschließend die Antriebsaktus bzw. Batterien aus dem Modell und Sender. Bewahren Sie das Modell nie mit eingebautem Akku auf - Brandgefahr!
  Lagern Sie die Akkus seperat auf einer nicht brennbaren Unterlage.
  Die Antriebskomponenten (Motor und Drehzahlregler) und der Fahrakku konnen während des Betriebs

sehr warm werden. WARNUNG: Verbrennungsgefahr! Lassen Sie diese Komponenten nach dem Betrieb (und auch vor jedem Akkuwechsel) vollständig abkühlen!

Die Inbetriebnahme und der Betrieb des Modells erfolgt einzig und allein auf Gefahr des Betreibers. Nur ein vorsichtiger und überlegter Umgang beim Betrieb schützt vor Personen- und Sachschäden.

Sicherheitshinweise zum Umgang mit Batterien bzw. Akkus

• Batterien und Akkus von Kindern fernhalten! Lassen Sie Batterien und Akkus nie unbeaufsichtigt, da sie von Kindern oder Haustieren verschlükt werden können!
• Verwenden Sie ausschließlich die empfohlenen oder gleichwertige Batterietypen/Akkus.

WARNING: Batterien/Akkus nicht großer Hitze aussetzen oder ins Feuer werfen - Brand- bzw. Explosionsgefahr!
WARNING: Batterien/Akkus nur mit der korrekten Polarität einsetzen, nicht kurzschreiben - Brandgefahr - bzw. Explosionsgefahr!
- Nach Möglichkeit immer alle Batterien gleichzeitig austauschen, niemals neue und gebrauchte Batterien sowie Akkus mit entsprechlichem Ladestand gleichzeitig verwenden.
WARNING: Verwenden Sie keine defekten oder beschädigten Batterien oder Akkus - Brandgefahr! Bei Berührung mit der Haut außerdem Verätzungsgefahr, Schutzhandschuhe verwenden!
WARNING: Versuchen Sie nie, nicht wiederauffladbare Batterien an einem Ladegerät aufzuladen - Brandgefahr- bzw. Explosionsgefahr!
- Entnehmen Sie die Akkus zum Laden aus dem Gerät.
- Das Aufladen darf nur mit einem für den Akkutyp geeigneten Ladegerät auf einer feuerfesten Unterlandage und unter permanenter Aufsicht eines Erwachsenen erfolgen - Brandgefahr!
- Verbrauchte Batterien sofort aus den Geräten entnehmer.
BEACHTE: NiMH-Akkus mussen spätestens alle 3 Monate kontrolliert und gegebenenfalls nach geladen werden, da es ansonsten bedingt durch die typenspezifische Selfentladung zur Tiefentladung und somit Zerstörung der Akkus kommt kann! Verwenden Sie deshalb nach Mochigkeit sogenanne RTU-Akkus, die durch eine sehr geringe Selfentladung wartungsarm sind.
BEACHTE: beachten Sie bei Lithium-Akkus die angegebene Lagerspannung. Wird ein zu voller oder zu leerer Lithium-Akku länger Zeit gelagert, kann er beschädigt werden.

Die Firma XciteRC Modellbau GmbH & Co. KG kann den korrekten Umgang mit den von Ihnen verwendeten Akkus bzw. Batterien nicht überwachen, daß wird die Gewährleistung bei falscher Ladung oder Entladung ausgeschlossen.

DE

Das Fernsteuersystem

Im Folgenden bestehtem Sie einen Überblick über das Fernsteuersystem Ihres One12 und über seine verschiedenen Funktionen und Einstellungen. Vor der ersten Fahrt sollenn Sie unbedingt alle diese Funktionen und Einstellungen gelesen und verstanden haben.

• Stellen Sie sicher, dass der Sender ausgeschaltet ist - EIN/AUS-Schalter in Position OFF.

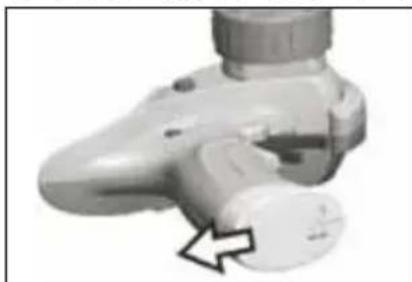

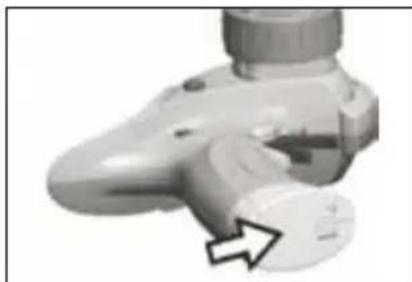

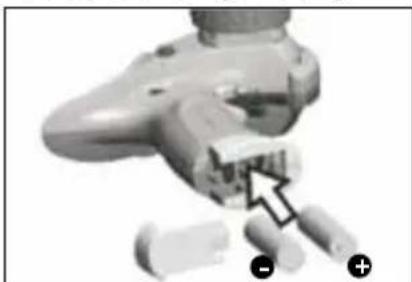

• Nun öffnen Sie den Akkufachdeckel im Fuß des Senders und legen zwei AA-Batterien (oder Akkus) in das Batteriefach des Senders. Achten Sie auf die richtige Polung!

• Akkufachdeckel wieder schlieBen und Sender einschalten - EIN/AUS-Schalter in Position ON.
  Die rote LED in der Antenne des Senders muss leuchten. ACHTUNG: Blinkt die rote LED auch nach mehreren Sekunden,arf das Modell nicht mehr gestartet werden-Crashgefahr! Senderbatterien,. sofort wechseln (oder Akkus aufladen).
• Achten Sie auch während des Betriebs auf die LED's. Sobald die rote LED zu blinken beginnnt, Fahrbetrieb schnellstmöglich einstellen. Erlöscht sie, sofort stoppen und Senderbatterien wechseln (oder Akkus aufladen).

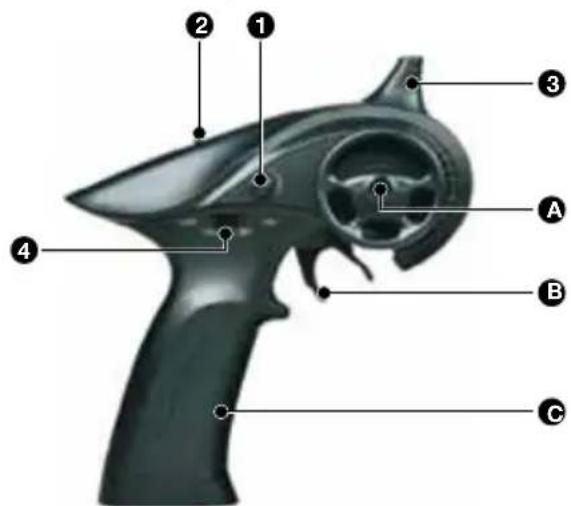

Fernsteuerung (Sender)

A. Lenkrad: zur Richtungssteuerung rechts oder links
B. Gashebel: Steuert die Geschwindigkeit und Fahrtrichtung
C. Batteriefach

1. Steuerungstrimmung: staat die Geradeausfahrten ein
2. Servoreverse Lenkung
3. POWER-LED: zeit die Batteriespannung an
4. Ein/Aus-Schalter: Schaltet die Stromversorgung des Senders ein

i BEACHTE: der Schalter fur Servoreverse Lenkung ST.REV darf nicht verstellt werden. Kontrollieren Sie davon vor jeder Fahrt die korrekte Position: Lenkung: Schalter in Position Richtung Antenne.

Fahrakku aufladen

Vor dem ersten Einsatz Ihrnes neuen Modells muss der Fahrakku mit dem beiliegenden Ladegerät aufgeladen

werden. WARNUNG: Das Aufladenarf nur mit dem beiliegenden Ladegerät auf einer feuerfesten Unterlage und unter permanenter Aufsicht eines Erwachsenen erfolgen - Brand- bzw. Explosionsgefahr! Entnehmen Sie den Akku zum Laden aus dem Fahrzeug.

ACHTUNG:esen alle Sicherheitshinweise zum Umgang mit Akkus und Batterien weiter vorne in dieser Anleitung!

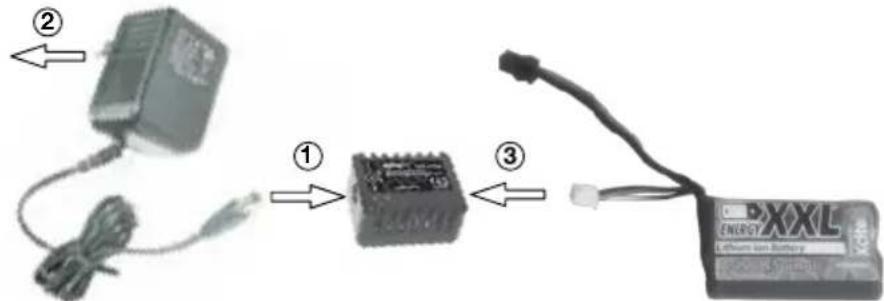

• Stecken Sie den Klinkenstecker des Steckernetzteils in die entsprechende Buchse des Micro-Chargers, anschließend das Steckernetzteil in eine geeignete Netzsteckdose 230 V/50 Hz - beiden LED's (rot und grün) beginnen zu leuchten.

• Verbinden Sie nun den weiß Balancerstecker des Fahrakkus mit der Buchse auf der rechten Seite des Micro-Chargers. Achtung: der Stecker ist verpolungssicher, beachten Sie die Erhebungen am Stecker. Der Stecker muss mit leichtem Druck einrasten, wenden Sie keine Gewalt an!

• Ist der Akku mit dem Micro-Charger verbunden, leuchtet nur noch die rote LED, der Akku wird jetzt aufgeladen. Die Ladedauer beträgt bei einem leeren Akku ca. 2.5 Stunden.
• Sobals die grüne LED leuchtet, ist der Akku vollgeladen und kann abgesteckt werden.
• Stecken Sie das Steckernetzteil ab.

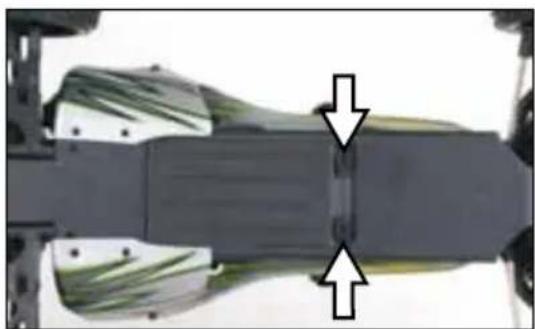

Fahrakku einlagen

Inbetriebnahme

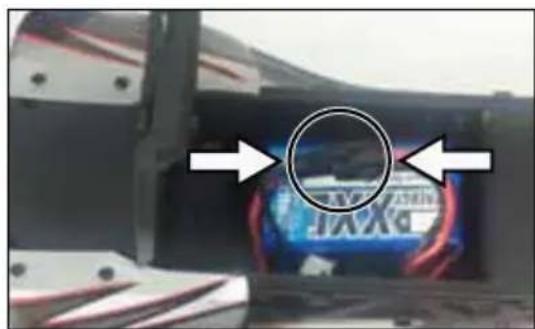

Lagen Sie den Akku in das Fahrzeug und verbinden den Stecker mit dem Fahrtenregler. Bevor Sie starten, überprüfen Sie alle Funktionen der Fernsteuerung. Folgt das Modell exakt und unmittelbar ihren Steuerbefehlen? Oder reagiert es verzögert oder ruckelig? Solfte das der Fall sein, auf keinen Fall trotzdem starten, sondern Senderbatterien und Fahrakku überprüfen und gegebenenfalls tauschen oder aufladen. Die Fahrzeit Ihr's One12 ist stark vom Untergrund abhängig. Die maximale Fahrzeit erreicht das Modell auf gerader Flache und ebenem Untergrund. In hugeligem Gelände oder hohen Gras ist die Fahrzeit deutlich geringer, auch werden hier Motor, Fahrtenregler und auch der Akku wärmer. Wird der Akku schwächer, wird das Fahrzeug zuerst immer langsamer, bis es Schlussendlich ganz stehenbleibt. Um die Lebensdauer des Fahrakkus zu erhöhen, sollen den Betrieb einstellen, wenn das Fahrzeug beginnnt, langsamer zu werden.

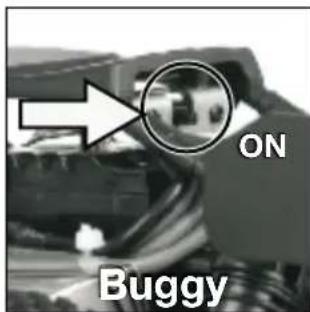

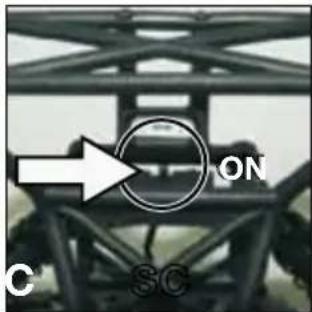

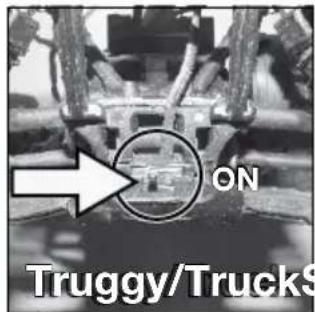

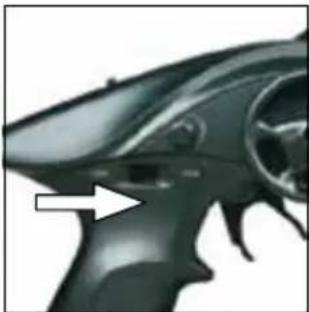

1. Fahrzeug einschalten. Schalter in Stellung ON.
2. Sender einschalten. iBeache: nicht direkt nach dem Einsatzen Gas geben! Warten Sie ca. 5 Sekunden, damit sich der Empfänger correkt mit dem Sender verbinden kann - die LED am Sender hort auf zu blinken und leuchtet dauerhaft.

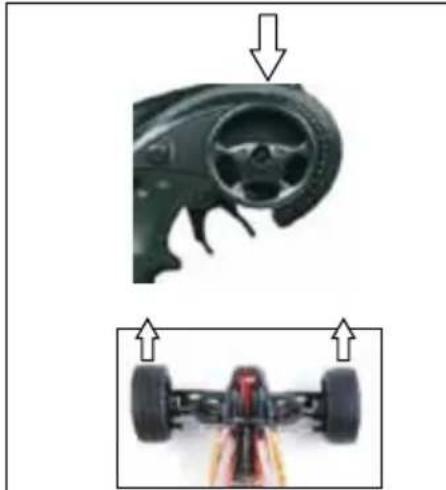

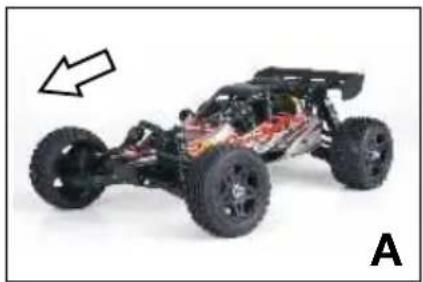

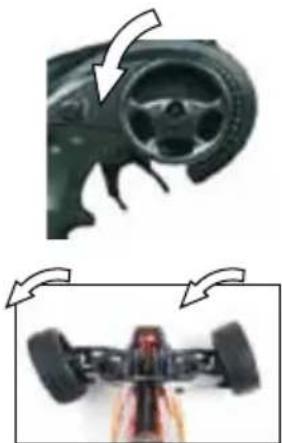

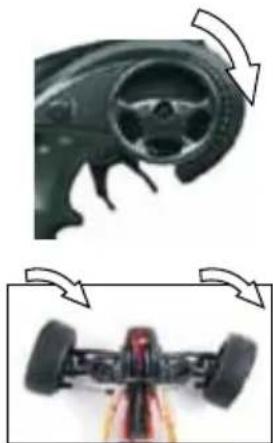

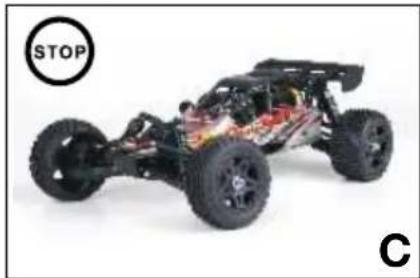

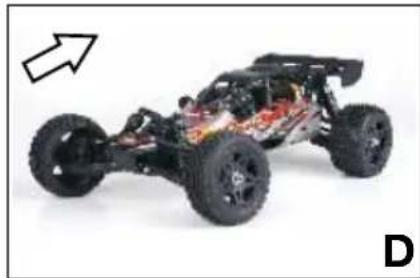

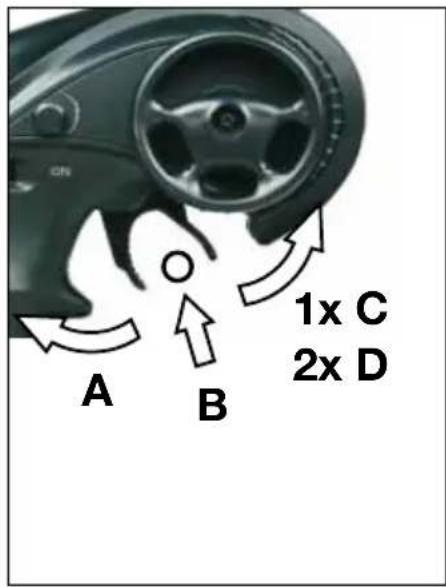

1. Steuern:

DE

1. Lenkungstrimmung: auf ebenem Untergrund langsam vorwärts fahren. Nun stellen Sie mit dem linken Trimmrad ST.TRIM den Geradeauslauf ein.

Nach der Fahrt

1. Fahrzeug ausschalten.
2. Sender ausschalten. Schalter in Stellung OFF.

1. Beache: immer zuerst das Fahrzeug ausschalten, erst dann den Sender!

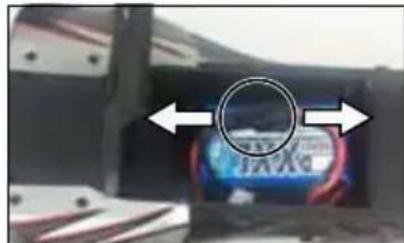

2. 4.1 WARNUNG: Fahrakku abstecken und aus dem Modell entnahmen - Brandgefahr!

WARNING: der Motor des One12 wird während des Betriebs sehr warm. Lassen Sieihn vor der nachsten Fahrt mindestens 20 Minuten abkühlen, umihn nicht zu beschädigen - Brandgefahr!

Fahrwerkseinstellung

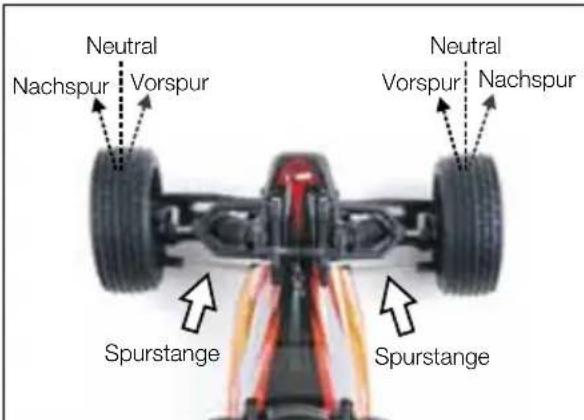

Am One12 konnen zwei Fahrwerksparameter verstellt werden: die Vorspur der Vorderachse sowie der Sturz beider Achsen.

Vorspur:

die Einstellung erfolgt über die Spurstangen. Mehr Vorspur bewirkt eine bessere Geradeausfahrt, aber auch schlechterres Einlenken am Kurveneingang und generell eine weniger direkte Lenkung.

Mehr Nachspur lassst den Sand Rail direkter auf Lenkbefehle reagieren, er wird am Kurveneingang agressiver. Dadurch wird er aber auch schwieriger zu beherrschen.

Eine neutrale Einstellung reduziert den Reifenverschleib und führt zu einem neutralen Fahrverhalten.

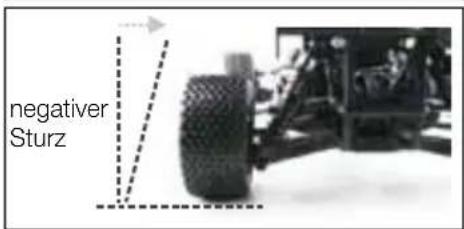

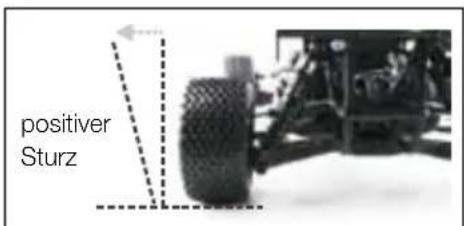

Radsturz:

Die Reifen sollen immer möglichst mit der ganzen Laufflache auf der Fahrbahn aufliegen. Dies wird erreicht durch neutralen oder negativen Sturz (ca. 2 - 3^ ) an beiden Achsen - mehr negativer Sturz verringgert den Griff aber wieder. Idealerweise wird der Sturz so eingestellt, dass sich die Reifen jersey abnutzen. Positiver Sturz verringgert den Griff drasticisch und sollen, wenn überhaupt, nur an der Vorderachse verwendet werden, um das Kurvenverhalten weniger aggressiv zu machen.

Wartung

Damit Sie lange Freude an Ihr Modell haben, sind gelegentliche Servicearbeiten erforderlich, um Ihr Modell in gutem Zustand zu erhalten und den Verschleib zu minimieren.

• Entfernen Sie nach jeder Benutzung Schmutz oder Staub, am einfachsten gehen dies mit Druckluft oder einem weichen Pinsel. Für starke Verschmutzungen kann auch ein härterer Pinse oder eine Zahnbürste benutzt werden.
• Zur Reinigung der Karosserie/Rumpf)duren keine chemischen Reiniger wie z.B. Verdunnung verwendet werden, da dies den Kunststoff der Karosserie/Rumpf angreifen und beschädigen kann. Normalerweise

reicht ein weiches Tuch, hartnäckiger Schmutz kann mit Spüliwasser entfernt werden.

• Kontrollieren Sie den festen Sitz aller Schraubverbindungen undziehen Sie gegebenenfalls nach.
• Überprüfen Sie bereits alle Steckverbindungen, Kabel und Antriebskakus /-batterien auf Beschädigungen.

WARNING: Beschädigte Akkus oder Batterien dürfen nicht weiter verwendet werden und sind zu entsorgen - Brandgefahr! Beachten Sie dazu die Entsorgungshinweise am Ende der Bediesanleitung.

• Kontrollieren Sie das Modell auf verschlüssene, gebrochene oder klemmende Teile und Zahnräder und reparieren Sie diese bei Bedarf.

WARNING: entnahmen Sie die Batterien/Akkus aus Sender und Modell, wenn Sie es nicht benut-Brandgebung!

Fehlersuche

Problem Mögliche Fehler Maßnahmen
Motor lauft nicht	Motorkabel ausgesteckt oder defekt (ab-gerissen)Fahrakku leerMotor defekt	Motorkabel einstecken oder anlötenAkku wechseln oder aufladenMotor ersetzen
Motor schwach/ kei-ne Leistung	Fahrakku ist fast leerAnrieb schwergängigFahrzeug ist sehr lautMotor wird sehr warm	Akku wechseln oder aufladenAnrieb überprüfen, ggf. reinigenRitzelspiel überprüfen, ggf. neu einstellenMotor abkühlen halten; Antrieb auf klem-mende Teile und exaktes Ritzelspiel über-prufen
Fahrzeug ist schwer zu kontrollieren	LED am Sender blinkt - Senderbatterien fast leerLenkungstrimmung ST.TRIM am Sender verstelltStörungen	Batterien wechseln oder Akkus aufladenLenkservo neu trimmenFahrzeug und Sender aushalten, eine kurze Pause machen und dann neu ver-suchen
Fahrzeug hat keine Funktion	LED am Sender leuchtet nichtSender - Empfänger nicht gebundenStörungenFahrzeugantenne abgerissenLED am Sender aus, Senderbatterien leerFahrakku leer	Kontrollieren Sie, ob Fahrzeug und Sender eingeschaltet sindSender-Empfänger neu binden (siehe ent-sprechendes Kapitel)Fahrzeug und Sender aushalten, eine kurze Pause machen und dann neu ver-suchenFahrzeug reparieren haltenAkkus/Batterien ersetzen
Fahrzeug ist sehr laut	Spiel zwischen Ritzel und Hauptzahnnad falsch eingestelltZahnräder verschlussenLager laufen schwer oder sind verschlis-sen	Ritzelspiel kontrollieren, ggf. neu einstellenkontrollieren und ggf. austauschenkontrollieren und ggf. neu schmieren oder austauschen

Reparaturen, Ersatzteile

Normaler Verschleiß und defekte Teile, die von einem Unfall herrhüssen, sind von der Gewährleistung ausgeschlossen. Dazu zahlen insbesondere:

Bei Automodellen: abgefahrene Reifen, abgenutzte Antriebsteile und Zahnrader, oder auch verbogene/gebrochene Radaufhängungen, Chassis oder Karosserien

Bei Schiffsmodellen: gebrochene Schiffssschrauben, abgerissene Decksaufbauten

Bei Flugmodellen: Beschädigungen durch unsachgemäßen Transport oder Absturz

Falls Sie bereits nach dem Öffnen der Verpackung ein Teil entdecken, das bezüglich Material oder Verarbeitung defekt ist, senden Sie es - bevor Sie es benutzt haben - an ihren Fachhändler oder an uns zurück und wir werden Ohnen Ersatz liefern.

Für den One12 sind alle Teile als Ersatzteile verfügbar. Ist ein Teil defekt oder verschlissen, können Sie mit Hilfe der Explosionszeichnungen identifizieren und neu erwerben, in der Montageanleitung auf den Seiten 44 bis 48 wird der korrekte Einbau gezeigt.

In Problemfällen oder bei Fragen wenden Sie sichitte an ihren Fachhändler oder:

XciteRC Modellbau GmbH & Co. KG - Service, Autenbachstrasse 12, D-73035 Göppingen, Tel. [phone]

Email: [e-mail]

Ersatzteile für den One12 können Sie entweder im Fachhandel oder online unter http://www.XciteRC.de beziehen.

Technische Daten

Länge 338-408 mm
Breite 213-265 mm
Höhe 109-150 mm
Radstand 240 mm
Gewicht ca. 925-1040 g
Motor Brushed RC 390
Fahrtenregler 2S LiPo/Lilo (7.4 V DC)
Fernsteuerung XRC 2is 2.4 GHz 2-Kanal
Reichweite Fernsteuerung ca. 50 m

DE

HINWEISE ZUM UMWELTSCHUTZ

Das Symbol des durchgestrichen Mülleimers auf dem Produkt bzw. Verpackung besagt, dass these getrennt vom üblichen Hausmüll entsorgt werden muss. Damit sollen schädliche Auswirkungen auf die Umwelt und die menschliche Gesundheit bei der Entsorgung von Elektro- und Elektronikaltgeräten vermieden und deren Wiederverwendung oder Verwertung möglichst werden.

Sie haben die Möglichkeit, Elektro- und Elektronikaltgeräte kostenfrei bei einer entsprechenden Sammelstelle in ihrer Höhe abzugegeben.itte erkundigen Sie sich bei Ihrer Stadt oder Gemeinde uber die zur Verfung stehenden Sammelstellen. Sie haben auch die Möglichkeit, alte Elektro- und Elektronikgeräte, die von uns bezogen wurden, frei an uns zurückzusenden. Wir werden diese dann einer ordnungsgemäßen Verwertung bzw. Wiederverwendung zuführen.

Eventuell enthaltene Batterien oder Akkus müssen aus dem Produkt entwickelten werden und bei der entspruchenden Sammelstelle getrennt entsorgt werden.

Hinweise nach Batteriegesetz

Da wir Batterien und Akkus bzw. solche Geräte verkaufen, die Batterien und Akkus enthalten, sind wir nach dem Batteriegesetz (BattG) verpflichtet, Sie auf Folgendes hinzuweisen:

Batterien und Akkus dürfen nicht im Hausmüll entsorgt werden, sondern Sie sind zur Rückgabe gebrauchter Batterien und Akkus gesetzlich verpflichtet. Altbatterien können Schadstoffe enthalten, die bei nicht sachgemäßer Lagerung oder Entsorgung die Umwelt oder ihre Gesundheit schädigen konnen. Batterien enthalten aber auch wichtige Rohstoffe wie z.B. Eisen, Zink, Mangan oder Nickel und werden wieder verwertet.

Sie konnen die Batterien nach Gebrauch entweder ausreichend frankiert an uns zurücksenden:

XciteRC Modellbau GmbH & Co.KG

Autenbachstr. 12

D-73035 Goppingen

oder in unmittelbarer Nähe (z.B. im Handel oder inCOMMUNALEN Sammelstellen) unentgeltlich zrückgegeben. Die Abgabe in Verkaufsstellen ist damit auf für Endnutzer für die Entsorgung übliche Mengen sowie solche Altbatterien beschränkt, die der Vertreiber als Neubatterien in seinem Sortiment führt oder geführt hat.

Schadstoffhaltige Batterien sind mit einem Zeichen, eine durchgestrichene Mülltonne, und dem chemischen Symbol des schadstoffhaltigem Schwermetalls versehen.

These durchgekreuzte Mülltonne bedeutet, dass Sie Batterien und Akkus nicht im Hausmüll entsorgen dürfen.

Unter diesen Zeichen finden Sie zusätzlich nachstehende Symbole mit folgender Bedeutung:

XciteRC Modellbau GmbH & Co. KG

Autenbachstrasse 12

D-73035 Goppingen

Phone: [phone]

Fax: [phone]

E-mail: [e-mail]

Web: www.XciteRC.de

XciteRC Modellbau GmbH & Co.KG

Autenbachstr. 12

D-73035 Goppingen

XciteRC-Modellbau GmbH & Co. KG

Autenbachstr. 12

D-73035 Goppingen

Phone: [phone]

Fax: [phone]

E-Mail: [e-mail]

Web: www.XciteRC.de

XciteRC Modellbau GmbH & Co.KG

Autenbachstr. 12

D-73035 Goppingen

Chassisseitenteile A

Chassis Side Plates A

Getriebegehause + Querlenkerhalter

Chassisseitenteile B

Chassis Side Plates B

Pieces laterales de chassin B

30400007

Stoßdämpfer vorne (2)

Front Shock Set (2)

Stoßdämpfer hinten (2)

Rear Shock Set (2)

Lenkungsteile, Servo Saver

Steering Assembly, Servo Saver

Pièces de direction, Servo Saver

30501025

Lenkhebel, hintere Radträger

Radmitnehmer sechskant (8)

Wheel Hex (8)

Entrainement roue (8)

30400011

Getriebezahnräder

Gear Assembly

Akkufachdeckel + Zahnradabdeckung Battery Door + Gear Cover

Karosseriehalter + Heckflügel (Buggy)

Überrollkäufig Roll Cage Cage de pro

30400017

Stift für Radmitnehmer 2x10mm (8)

Vorderreifen Buggy (Paar)

Front Tires Buggy (pair)

Hinterreifen Buggy (Paar)

Rear Tires Buggy (pair)

Pneu arrriere Buggy (paire)

30400035

Hintere Felgen Buggy (Paar)

Rear Wheels Buggy (pair)

Streben für Seitenplatten

Side Plate Braces

Contreventements pieces laterales

30401003

Karosseriehalter vo./hi.

Reifen mit Einlage Truggy (2)

Tires + Sponge Truggy (2)

Reifen mit Einlage Truck (2)

Tires + Sponge Truck (2)

Karosserie Truck grün

Truck Body green

Carrosserie Truck vert

30403001

Rammer vo./hi.

Bumpers assembly

Halterung Seitenplatten

Side Plate Holders

Hintere Schmutzfänger

Rear Mudflaps

Bavettes garde-boue arriere

30403007

Karosserie SC rot

SC Body red

Überprüfen Sie die korrekte Einstellung des Ritzelspiels und den fester Sitz des Ritzels und der Zahnadbefestigungsschraube.

Die XciteRC Modellbau GmbH & Co. KG erklart hiermit, dass these Product den grundlegenden Anforderungen und anderen relevanten Vorschriften der Richtlinie R&TTE 1999/5/EC sowie RoHS 2011/65/EC entspricht.

Die ausfuhrliche Konformitätserklung finden Sie im Internet unter www.XciteRC.com beim jeweiligen Produkt unter dem Link Konformitätserklung oder per E-Mail: [e-mail].

XciteRC Modellbau GmbH & Co. KG

Autenbachstraße 12

D-73035 Goppingen

Phone: [phone]

Fax: [phone]

E-Mail: [e-mail]

Web: www.XciteRC.de
