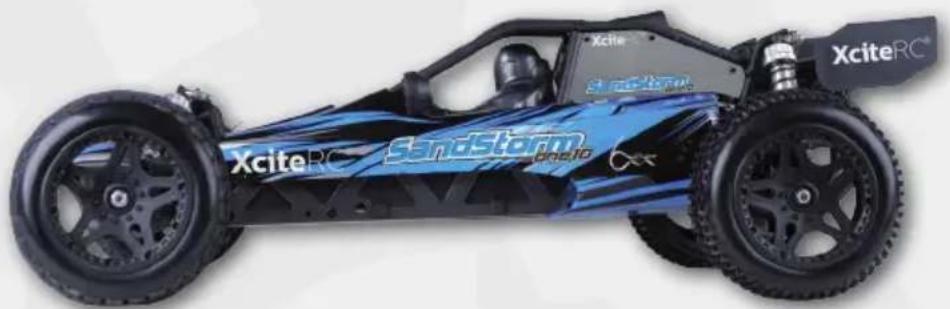

Sand Storm one8 2WD Brushless Buggy - Ferngesteuertes Spielzeug XciteRC - Kostenlose Bedienungsanleitung

Produkttyp	Ferngesteuerter Buggy RTR (Ready-to-Run)
Marke	XciteRC
Modell	Sand Storm one8 2WD Brushless Buggy
Maßstab	1/8
Antrieb	2-Rad-Antrieb (2WD)
Motor	Brushless 3650 KV (entspricht BLS-550-2750KV laut Ersatzteilliste)
Regler	Kompatibel mit 2-3S LiPo (7,4 - 11,1 V DC)
Fernsteuerung	XRC 2i 2,4 GHz 2-Kanal
Reichweite Sender	ca. 150 m
Länge	535 mm
Breite	297 mm
Höhe	190 mm
Radstand	340 mm
Gewicht (ohne Akku)	ca. 2300 g
Stromversorgung Sender	3 AA-Batterien oder Akkus
Stromversorgung Fahrzeug	LiPo-Akku 3S 11,1 V (empfohlen) oder 2S 7,4 V
Empfohlenes Alter	Ab 14 Jahren (unter Aufsicht eines Erwachsenen)
Hauptfunktionen	Vorwärts/Rückwärts, proportionale Lenkung, Trim, integriertes Gyroskop
Fahrwerkseinstellungen	Spur vorne, Sturz vorne/hinten
Wartung	Reinigung nach Gebrauch, Überprüfung von Schrauben und Kabeln, Schmierung der Lager
Ersatzteile	Erhältlich beim Händler oder auf der XciteRC-Website
Garantie	Normale Abnutzung und Unfallschäden ausgeschlossen
Zertifizierungen	Konform mit CE-Richtlinien R&TTE 1999/5/EG und RoHS 2011/65/EU

Häufig gestellte Fragen - Sand Storm one8 2WD Brushless Buggy XciteRC

Wie führe ich die Bindung zwischen Sender und Empfänger durch?

Stellen Sie sicher, dass keine anderen 2,4 GHz-Netze stören. Platzieren Sie das Fahrzeug weniger als 1 Meter vom Sender entfernt. Stecken Sie den BIND-Stecker in den Ausgang 4 des Empfängers, schalten Sie das Fahrzeug ein, halten Sie dann die PAIR-Taste am Sender gedrückt und schalten Sie den Sender ein. Die LEDs blinken und leuchten nach ca. 5 Sekunden dauerhaft. Setzen Sie die Trimmung auf Neutral und ziehen Sie dann den BIND-Stecker ab. Die Failsafe-Funktion ist nun aktiviert.

Welchen Akku verwenden und wie laden?

Verwenden Sie einen LiPo-Akku 3S 11,1 V oder 2S 7,4 V. Laden Sie ihn nur mit dem mitgelieferten Ladegerät auf einer nicht brennbaren Unterlage unter Aufsicht eines Erwachsenen. Entnehmen Sie den Akku zum Laden aus dem Fahrzeug. Lassen Sie den Akku während des Ladevorgangs nie unbeaufsichtigt.

Warum startet der Motor nicht?

Überprüfen Sie, ob das Motorkabel richtig angeschlossen ist, ob der Antriebsakku geladen ist, ob die Gas-Trimmung (TH.TRIM) am Sender in Neutralstellung ist und ob der Servo-Reverse-Schalter für Gas (TH.REV) auf Position R steht. Wenn der Motor defekt ist, ersetzen Sie ihn.

Was tun, wenn das Fahrzeug in einer geraden Linie fährt, aber abweicht?

Verwenden Sie die Lenkungstrimmung (ST.TRIM) am Sender, um die Spur zu korrigieren. Fahren Sie langsam und stellen Sie ein, bis das Fahrzeug geradeaus fährt. Überprüfen Sie auch, ob die Räder nicht verzogen sind und die Aufhängung in gutem Zustand ist.

Wie pflege ich das Fahrzeug nach jeder Fahrt?

Reinigen Sie das Fahrzeug mit einer weichen Bürste oder Druckluft. Verwenden Sie keine chemischen Reinigungsmittel. Überprüfen Sie den Zustand von Schrauben, Kabeln, Lagern und Reifen. Entnehmen Sie den Akku und lagern Sie ihn getrennt auf einer nicht brennbaren Oberfläche.

Wie lange ist die ungefähre Betriebszeit?

Die Betriebszeit hängt vom Gelände und Fahrstil ab. Auf einer ebenen Fläche mit einem korrekt geladenen 3S LiPo-Akku können Sie mit etwa 15 bis 25 Minuten rechnen. Auf hohem Gras oder unebenem Gelände verkürzt sich die Reichweite.

Kann ich diesen Buggy bei Regen oder im Wasser verwenden?

Nein. Das Fahrzeug ist nicht wasserdicht. Verwenden Sie es nicht bei Regen, in Pfützen, Schnee oder nassem Gras. Feuchtigkeit kann die Elektronik und LiPo-Akkus beschädigen, mit Brand- oder Explosionsgefahr.

Wie stelle ich das Gyroskop ein?

Das Gyroskop ist werkseitig voreingestellt. Wenn das Heck ausbricht, lenken die Vorderräder automatisch gegen. Nehmen Sie keine Änderungen an dieser Einstellung vor, es sei denn, Sie beherrschen das Fahrverhalten perfekt. Eine falsche Einstellung kann das Fahrzeug schwer kontrollierbar machen.

Wo finde ich Ersatzteile und die Teileliste?

Die Ersatzteilliste befindet sich im Handbuch. Sie können die Teile bei Ihrem Händler oder auf der Website www.XciteRC.de bestellen. Verwenden Sie die in der Anleitung angegebenen Referenzen.

Was tun bei Kontrollverlust oder Störungen?

Überprüfen Sie zuerst den Zustand der Batterien des Senders und des Akkus des Fahrzeugs. Stellen Sie sicher, dass die Bindung korrekt ist. Wenn die LEDs des Senders blinken, ersetzen oder laden Sie die Batterien. Entfernen Sie sich von Störquellen (WLAN, andere Sender). Wenn das Problem weiterhin besteht, wenden Sie sich an den Kundendienst.

BEDIENUNGSANLEITUNG Sand Storm one8 2WD Brushless Buggy XciteRC

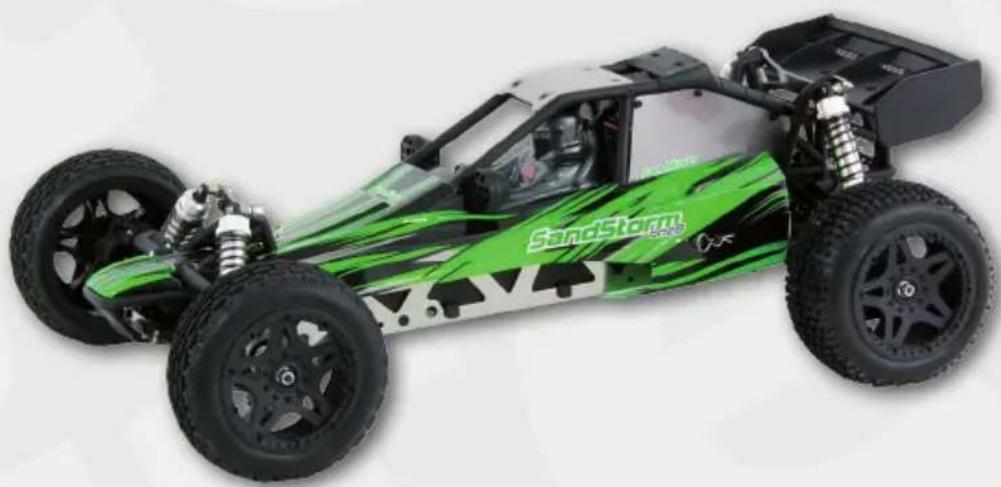

Bedienungsanleitung Manual Mode d'emploi

Sandstorm

30200000 Sand Storm one8 2WD Brushless Buggy green

30203000 Sand Storm one8 2WD Brushless Bug- gray blue

DE

Inhaltsverzeichnis

Bestimmungsgemäß Verwendung 3
Lieberumfang 3
Erforderliches Zubehor 3
Erklärung der Gefahrensymbole 3
SICHERHEITSHINWEISE 3
Sicherheitshinweise zum Umgang mit Batterien bzw. Akkus 5
DasFernsteuersystem 6
Fernsteuerung (Sender) 6
BINDEN 7
Fahrakku aufladen 7
Akku einlagen 7
Inbetriebnahme 8
Nach der Fahrt 9
Fahrwerkseinstellung 10
Vorspur. 10
Radsturz 10
Kreiselsystem 10
Wartung 11
Fehlersuche 11
Reparaturen, Ersatzteile 12
Technische Daten 13
HINWEISE ZUM UMWELTSCHUTZ 14
Hinweise nach Batteriegesetz 14
Konformitätserklung 55

Impressum

These Bedienungsanleitung ist eine Publikation der

XciteRC Modellbau GmbH & Co. KG

Autenbachstrasse 12

D-73035 Goppingen

Phone: [phone]

Fax: [phone]

E-Mail: [e-mail]

Web: www.XciteRC.de

Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverfilmung, oder die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugseise, verboten.

These Bedienungsanleitung entspricht dem technischen Stand des Produkts bei Drucklegung, Änderung in Technik und Ausstattung vorbehalten. Aus Angaben und Abbildungen dieser Bedienungsanleitung können keine Ansprüche abgeleitet werden.

KEINE HAFTUNG FÜR DRUCKFEHLER!ÄNDERUNGEN VORBEHALTEN!

Die jeweils neueste Version dieser Anleitung finden Sie im Internet unter www.XciteRC.de

© Copyright 2013 by XciteRC-Modellbau GmbH & Co. KG

Vielen Dank für den Kauf des Sand Storm one8 von XciteRC. Die vorliegende Bedienungsanleitung enthalt wichtige Hinweise für den Betrieb Ihrnes neuen Modells. Lesen Sie deshalb, bevor Sie das Modell in Betriebnehmen, alle Anweisungen dieser Bedienungsanleitung vollständig durch, damit Sie Ihr Modell gefahrlos betreiben können.

Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle Rechte vorbehalten.

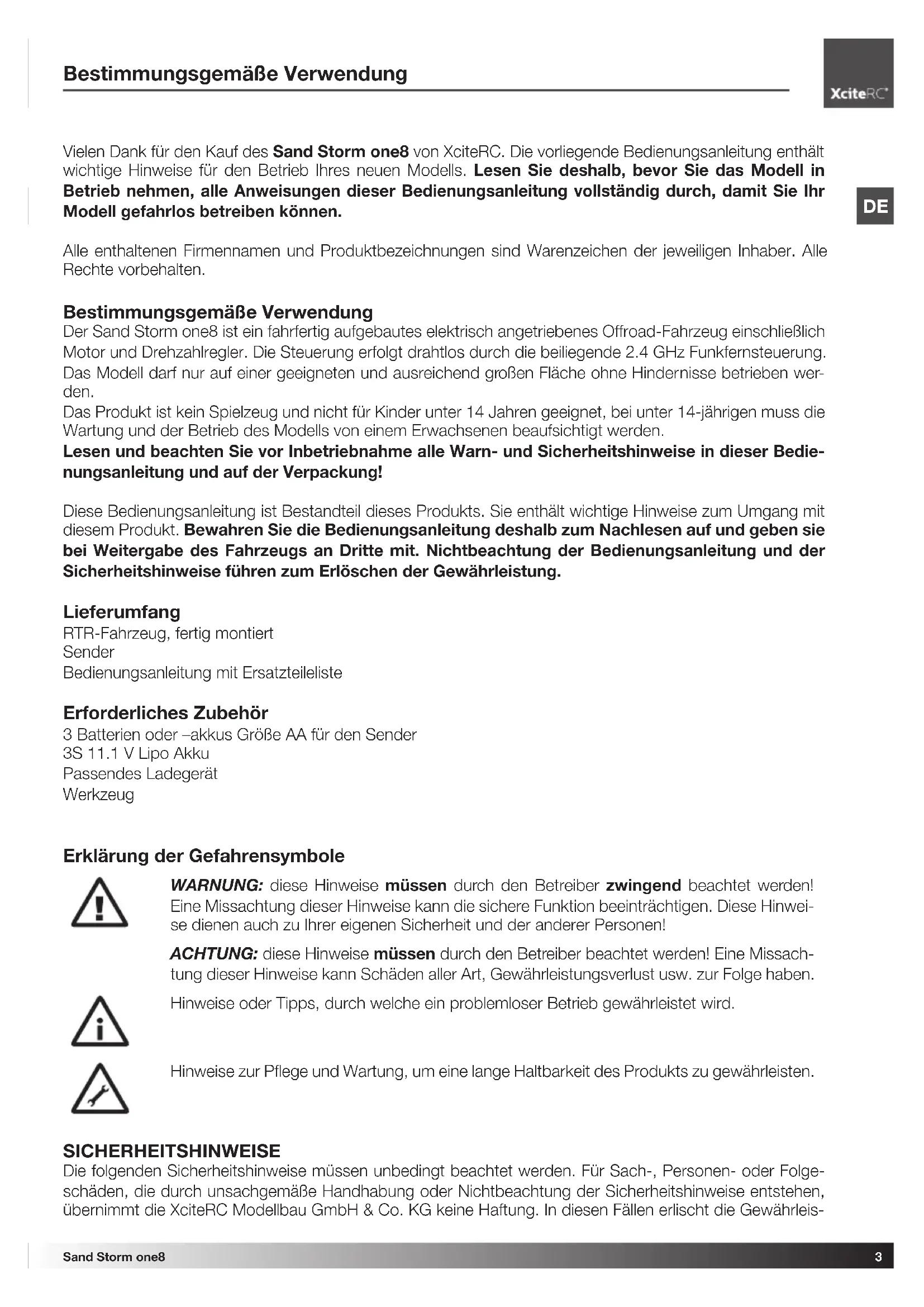

Bestimmungsgemäß Verwendung

Der Sand Storm one8 ist ein fahrfertig aufgebautes elektrisch angetriebenes Offroad-Fahrzeug einschließlich Motor und Drehzahlregler. Die Steuerung erfolgt drahtlos durch die beiliegende 2.4 GHz Funkfernsteuerung. Das Modell darf nur auf einer geeigneten und ausreichend groBen Flache ohne Hindernisse betrieben werden.

Das Produkt ist kein Spielzeug und nicht für Kinder unter 14 Jahren geeignet, bei unter 14-jährigen muss die Wartung und der Betrieb des Modells von einem Erwachsenen beaufsichtigt werden.

Lesen und beachten Sie vor Inbetriebnahme alle Warn- und Sicherheitshinweise in dieser Bedienungsanleitung und auf der Verpackung!

These Bedienungsanleitung ist Bestandteil deses Produkts. Sie enthalt wichtige Hinweise zum Umgang mit thisem Produkt. Bewahren Sie die Bedienungsanleitung deshalb zum Nachlesen auf und geben sie bei Weitergabe des Fahrzeugs an Dritte mit. Nichtbeachtung der Bedienungsanleitung und der Sicherheitshinweise führen zum Erlöschen der Gewährleistung.

Lieferumfang

RTR-Fahrzeug, fertig montiert

Sender

Bedienungsanleitung mit Ersatzteileliste

Erforderliches Zubehör

3 Batterien oder -akkus Groß AA für den Sender

3S 11.1 V Lipo Akku

Passendes Ladegerät

Werkzeug

Erklärung der Gefahrensymbole

WARNING: these Hinweise müssen durch den Betreiber zwingend beachtet werden! Eine Missachtung dieser Hinweise kann die sichere Funktion beeinträchtigen. Diese Hinweise dieren auch zu ihrer eigenen Sicherheit und der anderer Personen!

ACKTUNG: diese Hinweise müssen durch den Betreiber beachtet werden! Eine Missachtung dieser Hinweise kann Schäden aller Art, Gewährleistungsverlust usw. zur Folge haben.

Hinweise oder Tipps, durch welche ein problemloser Betrieb gewährleistet wird.

Hinweise zur Pflege und Wartung, um eine lange Haltbarkeit des Produkts zu gewährleisten.

SICHERHEITSHINWEISE

Die folgenden Sicherheitshinweise müssen unbedingt beachtet werden. Für Sach-, Personen- oder Folgeschäden, die durch unsachgemäß Handhabung oder Nichtbeachtung der Sicherheitshinweise entstehen, übernimmt die XciteRC Modellbau GmbH & Co. KG keine Haftung. In diesen Fällen erlischt die Gewährleis

DE

tung.

Bewegen Sie Ihr Modell immer mit größter Vorsicht und Verantwortung, ansonsten kann es zu Schäden an fremden Eigentum oder gar Personenschäden kommt. Wir empfehlen deshalb, den Betrieb über eine Haftpflichtversicherung abzuschern. Sollten Sie schon eine Haftpflichtversicherung besitzen, informieren Sie sich vor Inbetriebnahme des Modells, ob funkferngesteuerte Modelle in entsprechendem Umfang mitversichert sind.

• Das Produkt enthalt keine Teile, die beim Verschlucken gesundheitliche Schäden verursachen können; sie müssen davon von Kindern unter 3 Jahren ferngehalten werden
• Das Produkt ist kein Spielzeug und nicht für Kinder unter 14 Jahren geeignet.
• Der Betrieb von funkferngesteuerten Modellen erfordert Übung. Bewegen Sie Ihr neues Modell deshalb zu Anfang entsprechig und machen sich mit der Reaktion auf ihre Steuerbefehle vertraut.
• WARNUNG: Der sichere Betrieb erfordert Konzentration und schelle Reaktion. Betreiben Sie das Modell nicht, wenn Sie mude sind oder unter Alkohol- oder Medikamenteneinfluss stehen - Unfall- und Verletzungsgefahr!
  WARNING: Die Steuerung these Modells erfolgt über Funksignale, die durch die Umgebung beeinfusst werden können. Dadurch können Sie unter Umständen die Kontrolle über Ihr Modell verlieren. Betreiben Sie Ihr Modell deshalb nur bei ausreichenden Lichtverhältnissen in direktem Sichtkontakt und auf freiem Gelände, abseits von Autos, Verkehr und Menschen – Unfall- und Verletzungsgefahr!
• Betrieben Sie Ihr Modell nicht während eines Gewitters oder in der Höhe von Funkmasten oder Hochspannungsleitungen.
• Funkferngesteuerte Modelle dürfen nicht ohne weiteres im öffentlichen Raum (Straβen, Wege, Plätze oder Seen) betreiben werden. Erkundigen Sie sich deshalb vorab, wo der Betrieb zulässig ist. Dies gilt auch für Privatgelände, hier ist die Zustimmung des Besitzers erforderlich.
  WARNING: Achten Sie darauf, dass[weder Finger, noch Haare oder lose Kleidung in drehende Teile oder die Rader/Antriebswellen gerät - Verletzungsgefahr!
• Schalten Sie immer zuerst den Sender ein, dann das Modell.
  BEACHTE: während des Betriebs muss der Sender immer eingeschaltet bleiben!
• Fahren Sie Ihr Modell niemals mit schwachen Senderbatterien, da dies die Reichweite drastisch reduziert.
• Wird der Fahrakku leerer, wird zuerst das Modell langsamer, bis es nicht mehr richtig auf Steuerbefehle reagiert. Stellen Sie den Betrieb spätestens dann ein und wechseln den Fahrakku oder ladenihn wieder auf.
• Halten Sie sich sorgfältig an die Anweisungen und Warnhinweise für das vorliegende und jeder andere von Ihnen benutzte Zubehör (Ladegeräte, wiederaufladbare Akkupacks usw.).
  WARNING: Halten Sie Verpackungsmaterial, Kleinteile, Chemikalien und alle elektrischen Komponenten von Kindern fern - Unfall- und Verletzungsgefahr!
• ACHTUNG:fahren Sie nie gegen Hindernisse, die das Modell nicht leicht überwinden kann, und versuchen diese mit Vollgas zu überwinden. Dadurch kann der Motor, Drehzahlregler oder das Getriebe zerstört werden!
  Das Modell und der Sender durref weder feucht noch nass werden, da insbesondere die Elektronik (Empfänger, Drehzahlregler, Servo) und ggf. verwendete Lithiumakkus nicht wasserdicht sind! Betreiben Sie das Modell deshalb nicht bei Regen (oder dichtem Nebel), in nassem Gras oder fahren durch Pfutzten oder Schnee.
  WARNING: Brand- und Explosionsgefahr durch eindringende Feuchtigkeit bei Lithium-Akkus!
• Kunststoff (z.B. die Radaufhängungen oder Karosserie) ist bei kalten Temperaturen (unter 10^ ) weniger flexibel und kannDMAle der leichter brechen.
• Das Umbauen oder verändern des Modells ist aus Sicherheitsgründen und der CE-Zulassungsbestimmungen nicht gestattet, das gilt im Besonderen für den Sender, Empfänger und Drehzahlregler. War

tungsarbeiten oder Reparaturen mit Originalersatzteilen sind hiervon ausgenommen.

• Nach Gebrauch schalten Sie zuerst das Modell und dann den Sender aus.
  WARNING: Entnahmen Sie anschließend die Antriebsaktus bzw. Batterien aus dem Modell und Sender. Bewahren Sie das Modell nie mit eingebautem Akku auf - Brandgefahr!
  Lagern Sie die Akkus seperat auf einer nicht brennbaren Unterlage.
  Die Antriebskomponenten (Motor und Drehzahlregler) und der Fahrakku konnen während des Betriebs

sehr warm werden. WARNUNG: Verbrennungsgefahr! Lassen Sie diese Komponenten nach dem Betrieb (und auch vor jedem Akkuwechsel) vollständig abkühlen!

Die Inbetriebnahme und der Betrieb des Modells erfolgt einzig und allein auf Gefahr des Betreibers. Nur ein vorsichtiger und überlegter Umgang beim Betrieb schützt vor Personen- und Sachsäden.

Sicherheitshinweise zum Umgang mit Batterien bzw. Akkus

• Batterien und Akkus von Kindern fernhalten! Lassen Sie Batterien und Akkus nie unbeaufsichtigt, da sie von Kindern oder Haustieren verschlükt werden können!
• Verwenden Sie ausschließlich die empfohlenen oder gleichwertige Batterietypen/Akkus.

WARNING: Batterien/Akkus nicht großer Hitze aussetzen oder ins Feuer werfen - Brand- bzw. Explosionsgefahr!
WARNING: Batterien/Akkus nur mit der korrekten Polarität einsetzen, nicht kurzschreiben - Brandgefahr - bzw. Explosionsgefahr!
- Nach Möglichkeit immer alle Batterien gleichzeitig austauschen, niemals neue und gebrauchte Batterien sowie Akkus mit entsprechlichem Ladestand gleichzeitig verwenden.
WARNING: Verwenden Sie keine defekten oder beschädigten Batterien oder Akkus - Brandgefahr! Bei Berührung mit der Haut außerdem Verätzungsgefahr, Schutzhandschuhe verwenden!
WARNING: Versuchen Sie nie, nicht wiederauffladbare Batterien an einem Ladegerät aufzuladen - Brandgefahr- bzw. Explosionsgefahr!
- Entnehmen Sie die Akkus zum Laden aus dem Gerät.
- Das Aufladen darf nur mit einem für den Akkutyp geeigneten Ladegerät auf einer feuerfesten Unterlandage und unter permanenter Aufsicht eines Erwachsenen erfolgen - Brandgefahr!
- Verbrauchte Batterien sofort aus den Geräten entnehmer.
BEACHTE: NiMH-Akkus mussen spätestens alle 3 Monate kontrolliert und gegebenenfalls nach geladen werden, da es ansonsten bedingt durch die typenspezifische Selfstentladung zur Tiefentladung und damit Zerstörung der Akkus kommt kann! Verwenden Sie deshalb nach Möglichkeit sogenannte RTU-Akkus, die durch eine sehr geringe Selfstentladung wartungsarm sind.
BEACHTE: beachten Sie bei Lithium-Akkus die angegebene Lagerspannung. Wird ein zu voller oder zu leerer Lithium-Akku länger Zeit gelagert, kann er beschädigt werden.

Die Firma XciteRC Modellbau GmbH & Co. KG kann den korrekten Umgang mit den von Ihnen verwendeten Akkus bzw. Batterien nicht überwachen, daß wird die Gewährleistung bei falscher Ladung oder Entladung ausgeschlossen.

DE

Das Fernsteuersystem

Im Folgenden bestehtem Sie einen Überblick über das Fernsteuersystem Ihres Sand Storm one8 und über seine verschiedene Funktionen und Einstellungen. Vor der ersten Fahrt sollen Sie unbedingt alle diese Funktionen und Einstellungen gelesen und verstanden haben.

• Stellen Sie sicher, dass der Sender ausgeschaltet ist - EIN/AUS-Schalter in Position O.

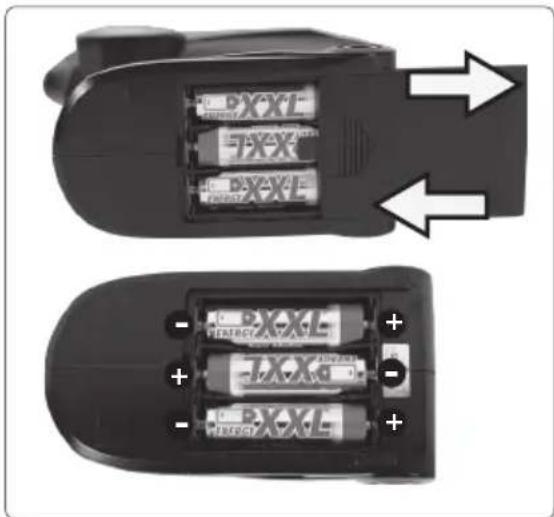

• Nun öffnen Sie den Akkufachdeckel im Fuß des Senders und legen Sie drei AA-Batterien (oder Akkus) in das Batteriefach des Senders. Achten Sie auf die richtige Polung!
• Akkufachdeckel wieder schlieben und Sender einschalten - EIN/AUS-Schalter in Position I.
• Beide LED's (rot und grün) müssen leuchten. ACH-TUNG: Blinkt die grüne LED,arf das Modell nicht mehr gestartet werden -Crashgefahr! Senderbatterien sofort wechseln (oder Akkus aufladen).
• Achten Sie auch während des Betriebs auf die LED's. Blinkt die grüne LED, Fahrbetrieb schnellstmöglich einstellen. Blinken beiden LED's, sofort stoppen und Senderbatterien wechseln (oder Akkus aufladen).

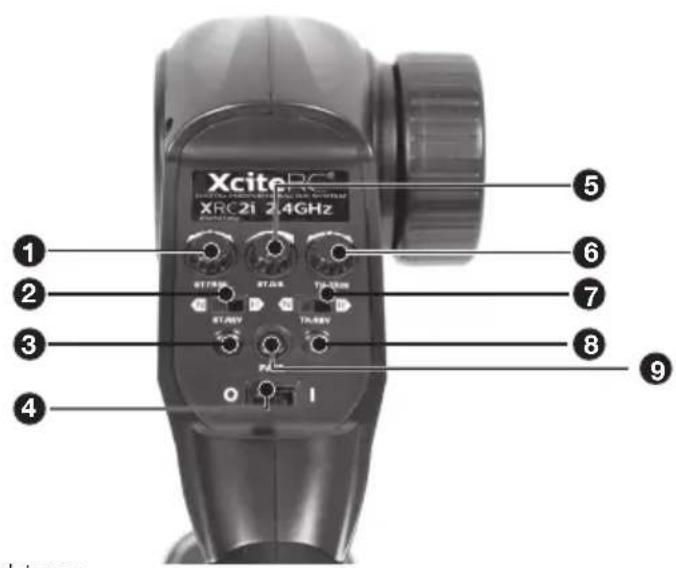

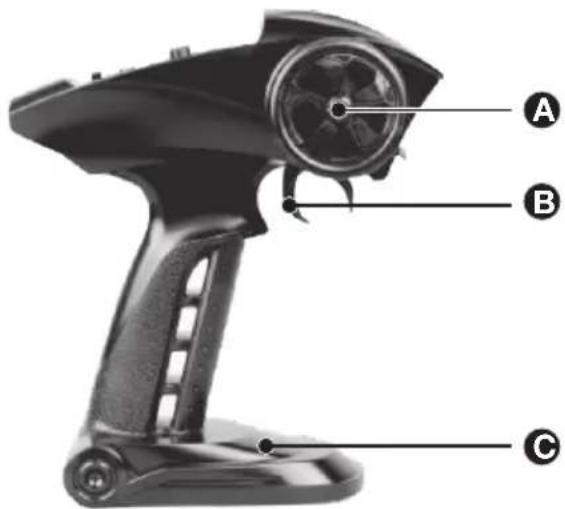

Fernsteuerung (Sender)

A. Lenkrad: zur Richtungssteuerung rechts oder links
B. Gashebel: Steuert die Geschwindigkeit und Fahrtrichtung
C. Batteriefach

1. Steuerungstrimmung: staat die Geradeausfahr t ein
2. Servoreverse Lenkung
3. POWER-LED: zeit die Batteriespannung an
4. Ein/Aus-Schalter: Schaltet die Stromversorgung des Senders ein
5. Dual Rate Lenkung: stellen den maximalen Lenkeinschlag ein
6. Gastrimmung: zur Einstellung der Neutralstellung des Fahrtenreglers (immer in Mittelstellung belassen!)
7. Servoreverse Gaskanal
8. BIND-LED: zeit an, ob ein Empfänger gebunden ist
9. BIND (Pair)-Taster

i BEACHTE: der rechte Einstellregler fur die Gastrimmung TH.TRIM sowie die Schalter fur Servoreverse. Lenkung ST.REV und Gas TH.REV durref nicht verstellt werden. Kontrollieren Sie daher vor jeder Fahrt die korrekte Position: Gastrimmung in Mittelposition (Markierung am Drehrad zeigt nach oben), Servoreverse. Lenkung: Schalter in Position N, Servoreverse Gas: Schalter in Position R.

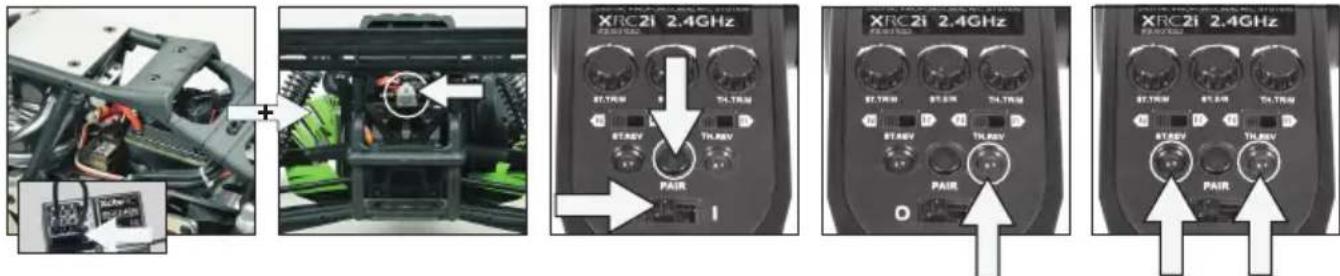

BINDEN

Der 2.4 GHz Empfänger des Sand Storm one8 muss einmalig mit einem passenden Sender „verbunden" werden, das sogenannte „Binding". Somit ist sichergestellt, dass dieser Empfänger eine Verbindung nur mit diesen Sender aufbaut und das Modell störungsfrei betrieben werden kann. Diese Vorgang kann jederzeit wiederholt werden.

Sender und Empfänger des Sand Storm one8 sind bereits betriebsbereit gebunden, so dass Siesofar losfahren können. Sollte eine erneute Bindung notwendig werden (z.B. nach einem Senderwechsel), gehen Sie wie folgt vor:

• Vergewissern Sie sich, dass kein weiteres 2.4 GHz Netz (z.B. WLAN oder anderer Sender) in unmittelbarer Höhe sendet.
• Der Abstand Sender - Sand Storm one8 sollte maximal einen Meter betragen.
• Stecken Sie den beiliegenden BIND-Stecker in Kanal 4 des Empfängers und schalten das Fahrzeug anschließend ein. Drücken und halten Sie nun den PAIR-Taster am Sender und schaltenihn ein. Die grüne LED des Senders und die LED des Empfängers beginnen zu blinken, um den Bindungsvorgang anzuzeigen. Nach ca. 5 Sek. leuchten beiden LED's des Senders dauerhaft - ebenso die LED des Empfängers, der Sonstige sind an den Sand Storm one8 gebunden.
• Um Failsafe zu aktivieren, bringen Sie anschließend die Lenkungs- und Gastrimmung in die Mittelposition undziehen erst danach den BIND-Stecker ab. Im Falle eines Übertragungsausfalls (z.B. Überschreiben der maximalen Reichweite oder Senderakkus leer) reagiert das Modell somit nicht unkontrolliert, sondern rollt gerade aus.
• Lässt sich das Modell anschließend nicht steuern, wiederholen Sie den Vorgang.
• WARNUNG: betreiben Sie Ihr Modell nie mit eingestecktem BIND-Stecker! Benutzen Sieihn ausschließlich während des BIND-Vorgangs - Crashgefahr!

Fahrakku aufladen

Vor dem ersten Einsatz Ihres neuen Modells muss der Fahrakku aufgeladen werden.

ACHTUNG:esen alle Sicherheitshinweise zum Umgang mit Akkus und Batterien weiter vorne in dieser Anleitung!
WARNING: Das Aufladenarf nur mit einem geeigneten Ladegerät auf einer feuerfesten Unterlandage und unter permanenter Aufsicht eines Erwachsenen erfolgen - Brand- bzw. Explosionsgefahr! Entnehmen Sie den Akku zum Laden aus dem Fahrzeug.

Akku einlagen

DE

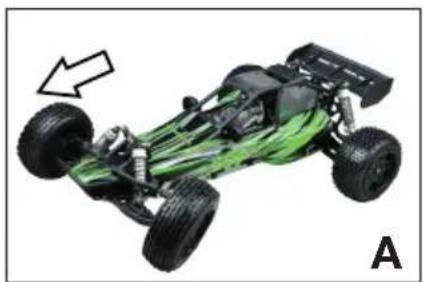

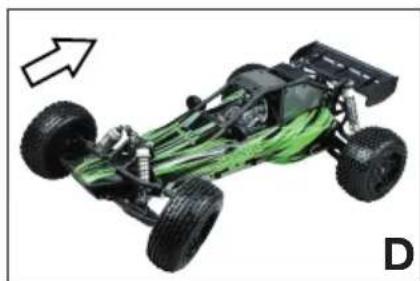

Inbetriebnahme

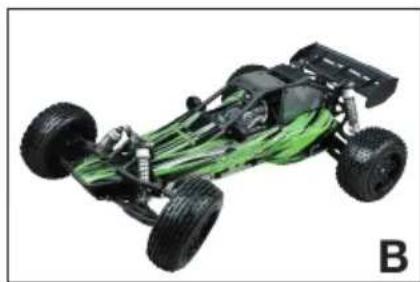

Legen Sie den Akku in das Fahrzeug und verbinden den Stecker mit dem Fahrtenregler. Bevor Sie starten, überprüfen Sie alle Funktionen der Fernsteuerung. Folgt das Modell exakt und unmittelbar ihren Steuerbefehlen? Oder reagiert es verzögt oder ruckelig? Soltte das der Fall sein, auf keinen Fallriotzdem starten, sondern Senderbatterien und Fahrakku überprüfen und gegebenenfalls tauschen oder aufladen.

Die Fahrzeit Ihres Sand Storm one8 ist stark vom Untergrund abhängig. Die maximale Fahrzeit erreicht das Modell auf gerader Fläche und ebenem Untergrund. In hugeligem Gelände oder hohen Gras ist die Fahrzeit deutlich geringer, auch werden hier Motor, Fahrtenregler und auch der Akku wärmer. Wird der Akku schwächer, wird das Fahrzeug zuerst immer langsamer, bis es schlussendlich ganz stehenbleibt. Um die Lebensdauer des Fahrakkus zu erhöhen, sollen den Betrieb einstellen, wenn das Fahrzeug beginnnt, langsamer zu werden.

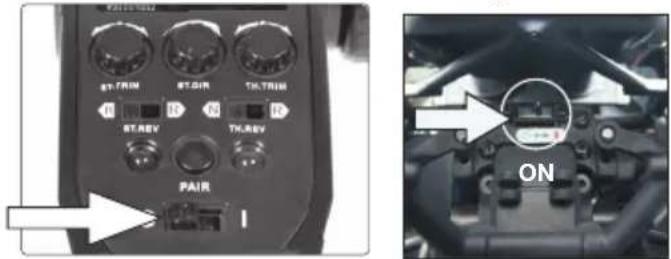

1. Sender einschalten. Schalter in Stellung I.

1. Fahrzeug einschalten. 1 Beaucht: nicht direkt nach dem Einsatzen Gas geben! Warten Sie ca. 5 Sekunden, damit sich der Empfänger korrekt mit dem Sender verbinden kann.

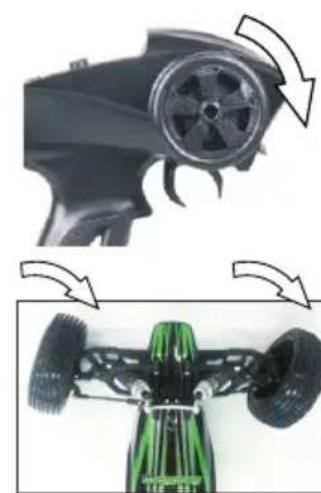

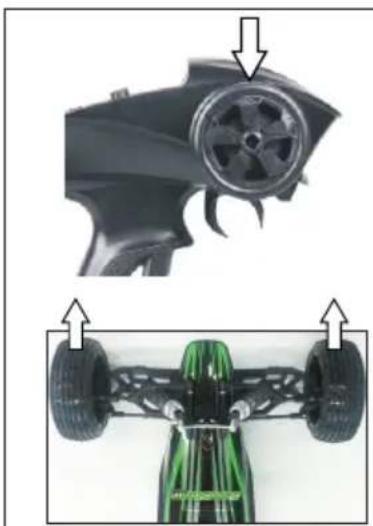

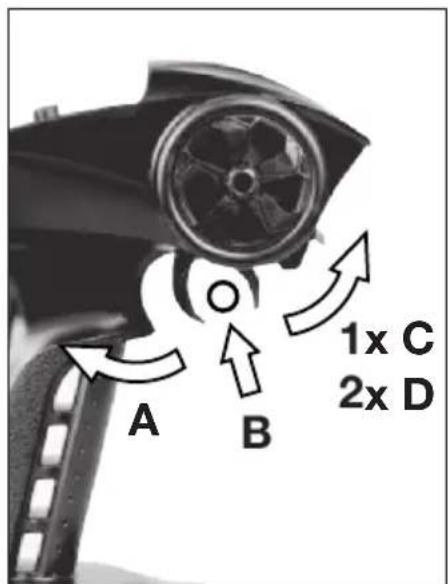

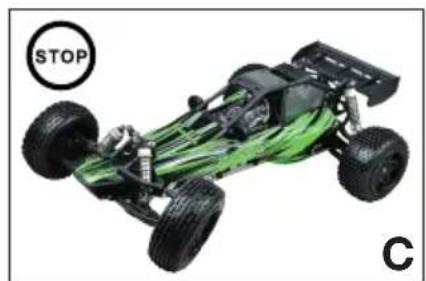

2. Steuern:

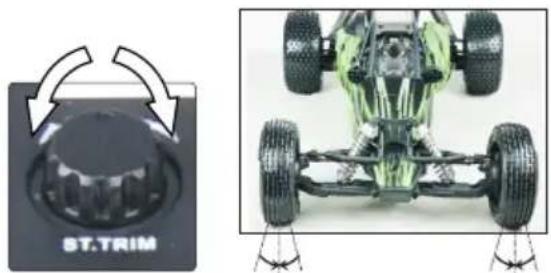

1. Lenkungstrimmung: auf ebenem Untergrund langsam vorwärts fahren. Nun stellen Sie mit dem linken Trimmrad ST.TRIM den Geradeauslauf ein.

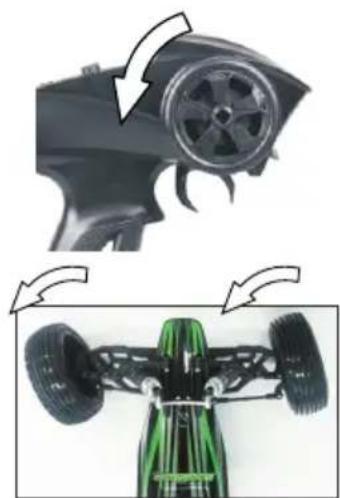

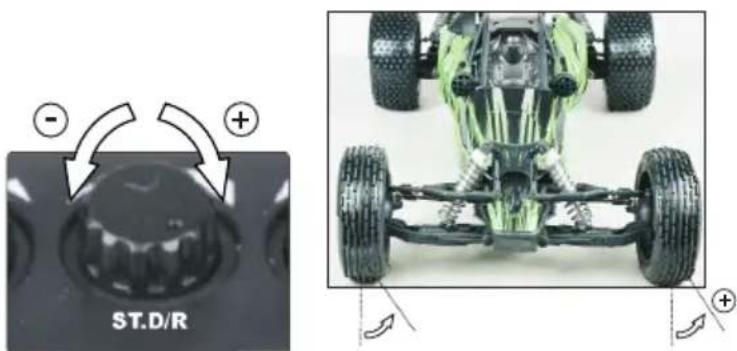

1. Lenkeinschlag optimieren: der maximale Lenkeinschlag wird mit dem mittleren Einsteller ST.D/R verstellt. Mehr Lenkeinschlag bringt einen kleineren Wendekreis, das Fahrzeug kann Kurven enger durchfahren, wird aber auch nervoser beim Lenken. Drehen Sie den Einstellknopf zuerst ganz nach links - gerings-ter Einschlag. Drehen Sie nun das Lenkrad ganz nach rechts (oder links) und drehen den Einstellknopf ST.D/R langsam nach rechts, bis der gewünschte Lenkeinschlag erreicht ist. Diese Einstellung konnen

Sie tatsächlich auch während der Fahrt vornehmen. WARNUNG: drehen Sie maximal soweit, bis die Lenkhebel (30201011) leicht gegen die Lenkhebelträger (30201012) drucken, keinesfalls weiter! Ansonsten kann das Servo beschädigt werden.

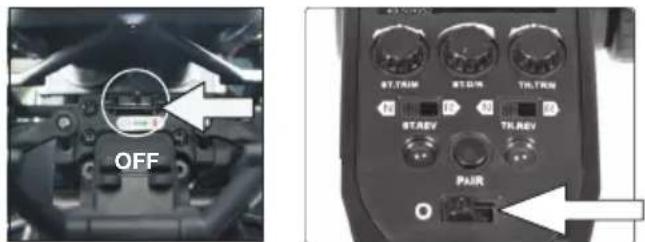

Nach der Fahrt

1. Fahrzeug ausschalten.
2. Sender ausschalten. Schalter in Stellung 0.

1. Beache: immer zuerst das Fahrzeug ausschalten, erst dann den Sender!
2. 4.1 WARNUNG: Fahrakku abstecken und aus dem Modell entnahmen - Brandgefahr!

WARNING: der Motor des Sand Storm one8 wird während des Betriebs sehr warm. Lassen Sieihn vor der nachsten Fahrt mindestens 20 Minuten abkühlen, umihn nicht zu beschädigen - Brandgefahr!

DE

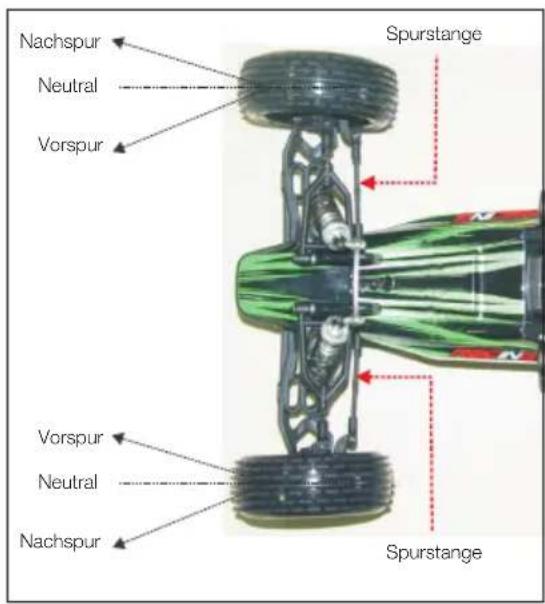

Fahrwerkseinstellung

Am Sand Storm one8 konnen zwei Fahrwerksparameter verstellt werden: die Vorspur der Vorderachse sowie der Sturz beider Achsen.

Vorspur:

die Einstellung erfolgt über die Spurstangen. Mehr Vorspur bewirkt eine bessere Geradeausfahr, aber auch schlechteres Einlenken am Kuveneingang und generell eine weniger direkte Lenkung.

Mehr Nachspur lasst den Sand Storm one8 direkter auf Lenkbefehle reagieren, er wird am Kurveneingang agressiver. Dadurch wird er aber auch schwieriger zu beherrschen.

Eine neutrale Einstellung reduziert den Reifenverschleib und führt zu einem neutralen Fahrverhalten.

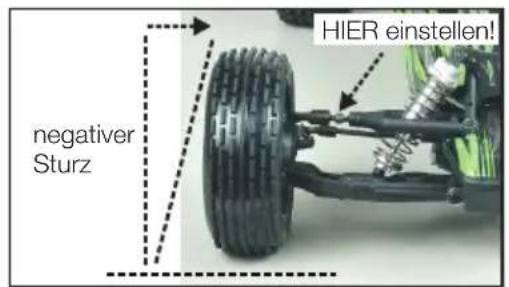

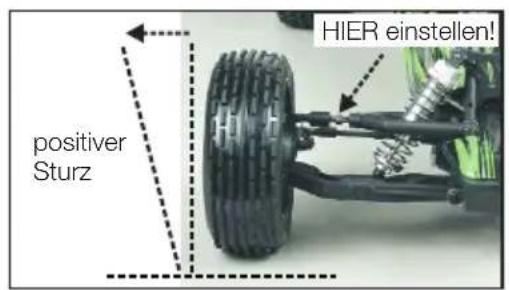

Radsturz:

Die Reifen sollen immer möglichst mit der ganzen Laufflache auf der Fahrbahn aufliegen. Dies wird erreicht durch neutralen oder negativen Sturz (ca. 2 - 3^ ) an beiden Achsen - mehr negativer Sturz verringert den Griff aber wieder. Idealerweise wird der Sturz so eingestellt, dass sich die Reifen jersey abnutzen. Positiver Sturz verringert den Griff drasticisch und sollte, wenn überhaupt, nur an der Vorderachse verwendet werden, um das Kurvenverhalten weniger aggressiv zu machen.

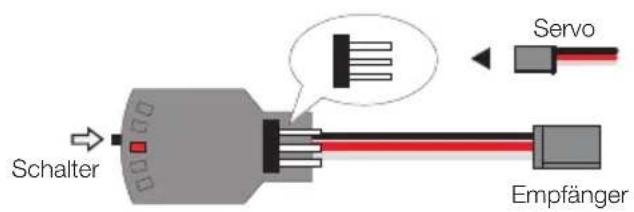

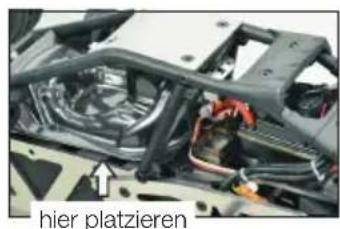

Kreiselsystem

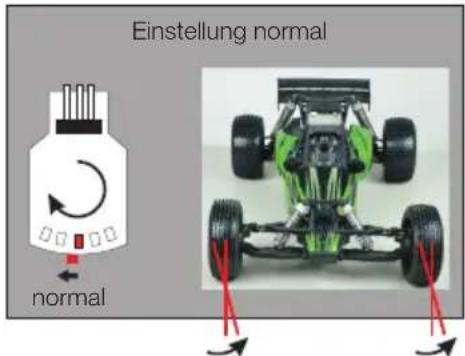

Das Heck bricht aus, die Vorderräderlenken automatisch gegen - Werksinstellung!

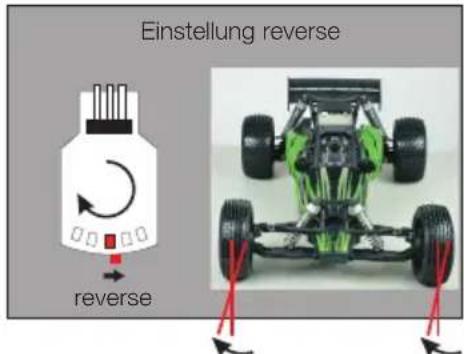

Das Heck bricht aus, die Vorderräder lenken automatisch stärker ein - das Fahrzeug wird schwer kontrollierbar nicht empfohlen!

Wartung

Damit Sie lange Freude an Ihrem Modell haben, sind gelegentliche Servicearbeiten erforderlich, um Ihr Modell in gutem Zustand zu erhalten und den Verschleib zu minimieren.
- Entfernen Sie nach jeder Benutzung Schmutz oder Staub, am einfachsten besteht mit Druckluft oder einem weichen Pinsel. Für starke Verschmutzungen kann auch ein härterer Pinse oder eine Zahnbürste benutzt werden.
- Zur Reinigung der Karosserie/Rumpf dürfen keine chemischen Reiniger wie z.B. Verdünning verwendet werden, da dies den Kunststoff der Karosserie/Rumpf angreifen und beschädigen kann. Normalerweise reicht ein weiches Tuch, hartnäckiger Schmutz kann mit Spüliwasser entfern't werden.
- Kontrollieren Sie den festen Sitz aller Schraubverbindungen undziehen Sie gegebenenfalls nach.
- Überprüfen Sie bereits alle Steckverbindungen, Kabel und Antriebskakus /-batterien auf Beschädigungen.
WARNING: Beschädigte Akkus oder Batterien dürfen nicht weiter verwendet werden und sind sofort zu entsorgen - Brandgefahr! Beachten Sie dazu die Entsorgungshinweise am Ende der Bedie-nungsanleitung.
- Kontrollieren Sie das Modell auf verschlissene, gebrochene oder klemmende Teile und Zahnräder und reparieren Sie diese bei Bedarf.
WARNING: entnahmen Sie die Batterien/Akkus aus Sender und Modell, wenn Sie es nicht benutzen - Brandgefahr!

Fehlersuche

Problem Mögliche Fehler Maßnahmen
Motor lauft nicht	Motorkabel ausgesteckt oder defekt (ab-gerissen)Fahrakku leerGastrimmung TH.TRIM am Sender falsch eingestelltMotor defekt	Motorkabel einstecken oder anlötenAkku wechseln oder aufladenSender überprüfen, Trimmung korrekt ein-stehenMotor ersetzen
Problem Mögliche	Fehler Maßnahmen
Fahrzeug führt rückwärts	Servoreverseschalter Gas TH.REV in Position R	Servoreverseschalter in Position N bringen (links)
Motor schwach/ kei-ne Leistung	Fahrakku ist fast leerGastrimmung TH.TRIM am Sender falsch eingestelltAnrieb schwergängigFahrzeug ist sehr lautMotor wird sehr warm	Akker wechseln oder aufladenGastrimmung in Mittelposition bringenAnrieb überprüfen, ggf. reinigenRitzelspiel überprüfen, ggf. neu einstellenMotor abkühlen halten; Antrieb auf klemmende Teile und exaktes Ritzelspiel überprüfen
Fahrzeug ist schwer zu kontrollieren	LED's am Sender blinken - Senderbatte-rien fast leerLenkungstrimmung ST.TRIM am Sender verstelltStörungenGastrimmung TH.TRIM am Sender falsch eingestellt	Batterien wechseln oder Akkus aufladenLenkservo neu trimmenFahrzeug und Sender ausschalten, eine kurze Pause machen und dann neu ver-suchenGastrimmung in Mittelposition bringen
Fahrzeug hat keine Funktion	LED's am Sender leuchten nichtSender - Empfänger nicht gebundenStörungenGastrimmung TH.TRIM am Sender ver-stelltFahrzeugantenne abgerissenBeide LED's am Sender blinken, Sender-batterien leerFahrakku leer	Kontrollieren Sie, ob Fahrzeug und Sender eingeschaltet sindSender- Empfänger neu binden (siehe ent-sprechendes Kapitel)Fahrzeug und Sender ausschalten, eine kurze Pause machen und dann neu ver-suchenGastrimmung in Mittelposition bringenFahrzeug reparieren haltenAkkus/Batterien ersetzenAkku wechseln oder aufladen
Fahrzeug ist sehr laut	Spiel zwischen Ritzel und Hauptzahnnad falsch eingestelltZahnräder verschlussenLager laufen schwer oder sind verschlis-sen	Ritzelspiel kontrollieren, ggf. neu einstellenkontrollieren und ggf. austauschenkontrollieren und ggf. neu schmieren oder austauschen

Reparaturen, Ersatzteile

Normaler Verschleib und defekte Teile, die von einem Unfall herrhren, sind von der Gewährleistung ausgeschlossen. Dazu zahlen insbesondere:

Bei Automodellen: abgefahrene Reifen, abgenutzte Antriebsteile und Zahnräder, oder auch verbogene/gebrochene Radaufhängungen, Chassis oder Karosserien

Bei Schiffsmodellen: gebrochene Schiffsschrauben, abgerissene Decksaufbauten

Bei Flugmodellen: Beschädigungen durch unsachgemäßen Transport oder Absturz

Falls Sie bereits nach dem Öffnen der Verpackung ein Teil entdecken, das bezüglich Material oder Verarbeitung defekt ist, senden Sie es - bevor Sie es benutzt haben - an ihren Fachhändler oder an uns zurück und wir werden Ohnen Erssatz liefern.

Für den Sand Storm one8 sind alle Teile als Ersatzteile verfügbar. Ist ein Teil defekt oder verschlissen, konnen Sie es mit Hilfe der Explosionszeichnungen identifizieren und neu erwerben, in der Montageanleitung auf den Seiten 49 bis 54 wird der korrekte Einbau gezeigt.

In Problemfällen oder bei Fragen wenden Sie sichitte an ihren Fachhändler oder:

XciteRC Modellbau GmbH & Co. KG - Service, Autenbachstrasse 12, D-73035 Goppingen, Tel. [phone]

Email: [e-mail]

Ersatzteile für den Sand Storm one8 konnen Sie entweder im Fachhandel oder online unter http://www.xciteRC.de beziehen.

Technische Daten

Länge 535 mm
Breite 297 mm
Höhe 190 mm
Radstand 340 mm
Gewicht (ohne Akku) ca. 2300 g
Motor Brushless 3650 KV
Fahrtenregler 2-3 S LiPo (7.4 - 11.1 V DC)
Fernsteuerung XRC 2i 2.4 GHz 2-Kanal
Reichweite Fernsteuerung ca. 150 m

DE

HINWEISE ZUM UMWELTSCHUTZ

Das Symbol des durchgestriichen Mülleimers auf dem Produkt bzw. Verpackung besagt, dass these getrennt vom üblichen Hausmüll entsorgt werden muss. Damit sollen schädliche Auswirkungen auf die Umwelt und die menschliche Gesundheit bei der Entsorgung von Elektro- und Elektronikaltgeräten vermieden und deren Wiederverwendung oder Verwertung möglichst werden.

Sie haben die Möglichkeit, Elektro- und Elektronikaltgeräte kostenfrei bei einer entsprechenden Sammelstelle in ihrer Höhe abzugeben.itte erkundigen Sie sich bei ihrer Stadt oder Gemeinde uber die zur Verfugung stehenden Sammelstellen. Sie haben auch die Möglichkeit, alte Elektro- und Elektronikgeräte, die von uns bezogen wurden, frei an uns zurückzusenden. Wir werden diese dann einer ordnungsgemäßen Verwertung bzw. Wiederverwendung zuführen.

Eventuell enthaltene Batterien oder Akkus müssen aus dem Produkt entwickelten werden und bei der entsprechenden Sammelstelle getrennt entsorgt werden.

Hinweise nach Batteriegesetz

Da wir Batterien und Akkus bzw. solche Geräte verkaufen, die Batterien und Akkus enthalten, sind wir nach dem Batteriegesetz (BattG) verpflichtet, Sie auf Folgendes hinzuweisen:

Batterien und Akkus dürfen nicht im Hausmüll entsorgt werden, sondern Sie sind zur Rückgabe gebrauchter Batterien und Akkus gesetzlich verpflichtet. Altbatterien können Schadstoffe enthalten, die bei nicht sachgemäßer Lagerung oder Entsorgung die Umwelt oder ihre Gesundheit schädigen konnen. Batterien enthalten aber auch wichtige Rohstoffe wie z.B. Eisen, Zink, Mangan oder Nickel und werden wieder verwertet.

Sie konnen die Batterien nach Gebrauch entweder ausreichend frankiert an uns zurücksenden:

XciteRC Modellbau GmbH & Co.KG

Autenbachstr. 12

D-73035 Goppingen

oder in unmittelbarer Höhe (z.B. im Handel oder in kommunalen Sammelstellen) unentgeltlich zusückgegeben. Die Abgabe in Verkaufsstellen ist damit auf für Endnutzer für die Entsorgung übliche Mengen sowie solche Altbatterien beschrankt, die der Vertreiber als Neubatterien in seinem Sortiment führt oder geführt hat. Schadstoffhaltige Batterien sind mit einem Zeichen, eine durchgestrichene Mülltonne, und dem chemischen Symbol des schadstoffhaltigem Schwermetalls versehen.

These durchgekreuzte Mülltonne bedeutet, dass Sie Batterien und Akkus nicht im Hausmull entsorgen durren.

Unter diesen Zeichen finden Sie zusätzlich nachstehende Symbole mit folgender Bedeutung:

Cd

Hg

Pb

Li-Po

• Cd = Cadmium
• Pb = Blei
• Hg = Quecksilber
• Li = Lithium

DE

EN

Summary

XciteRC Modellbau GmbH & Co. KG

Autenbachstrasse 12

D-73035 Goppingen

Phone: [phone]

Fax: [phone]

E-mail: [e-mail]

Web: www.XciteRC.de

XciteRC Modellbau GmbH & Co.KG

Autenbachstr. 12

D-73035 Goppingen

XciteRC-Modellbau GmbH & Co. KG

Autenbachstr. 12

D-73035 Goppingen

Phone: [phone]

Fax: [phone]

E-Mail: [e-mail]

Web: www.XciteRC.de

XciteRC Modellbau GmbH & Co.KG

Autenbachstr. 12

D-73035 Goppingen

Differenzialausgabe (2)

Diff. Outdrives (2)

Akkufachverriegelung + Feder

Splipperscheiben und -platten

Stift fur Akkufachdeckel (2)

Hintere Antriebswellen 90.5 mm (2)

Differenzialstifte und -scheiben

Diff. Pins + Shims

Differenzial-Kegelräder

Diff. Pinions

Getriebeabdeckung + Rammer

Gear Cover + Skid Plate

Akkufachdeckel + Servoabdeckung

Lenkhebel vorne + Radtrager hinten (je 2)

Getriebegehause + Dampferbrücken

Gear Case + Shock Tower

Heckflügel mit Halterung

Hintere Verstrebungen ^+ Scheinwerfer

Heckrammer und Halterungen

Rear Brace Mounts

Obere Querlenker vo./hi. + seitliche Karosseriehalter

Deckel für Getriebeabdeckung

Gear Cover Seals

Vorderreifen mit Einlage (2)

Hinterreifen mit Einlage (2)

Vorderreifen verklebt (2)

Hinterreifen verklebt (2)

Sand-Vorderreifen mit Einlage (2)

Sand-Hinterreifen mit Einlage (2)

Sand-Vorderreifen verklebt (2)

Elektronischer Fahrtenregler Brushless (60A)
Brushless ESC (60A)
Viateur brushless (60A)

54100000

Radmitnehmer sechskant (4)

Wheel Hex (4)

Entrainement roue (4)

3050061

Gyro

Gyro

Gyro

82800001

Stoppmutter M3

Lock Nut M3

Vis autofreine M3

82800002

Kragenstoppmutter M4

Flange Lock Nut M4

Vis autofreine M4

82600200

Stift fur Radmitnehmer 2x10mm (8)

Schraubenset komplett

Screw Set

Lot de visserie

30200061

Differenzialstiffe und -scheiben

Diff. Pins + Shims

Sechskantradmitnehmer Aluminium (4)

Metall-Getriebezahnräder

Die XciteRC Modellbau GmbH & Co. KG erklart hiermit, dass这点 Produkt den grundlegenden Anforderungen und anderen relevanten Vorschriften der Richtlinie R&TTE 1999/5/EC sowie RoHS 2011/65/EC entspricht.

Die ausfuhrliche Konformitätserkläung finden Sie im Internet unter www.XciteRC.com beim jeweiligen Produkt unter dem Link Konformitätserkläung oder per E-Mail: [e-mail].

XciteRC Modellbau GmbH & Co. KG

Autenbachstraße 12

D-73035 Goppingen

Phone: [phone]

Fax: [phone]

E-Mail: [e-mail]

Web: www.XciteRC.de
