BEDIENUNGSANLEITUNG ARIA S 900 FOCAL

BITTE ZUERST LESEN! WICHTIGE SICHERHEITSMASSNAHMEN!

!	Ein Ausrufungszeichen in einem Dreieck weist den Nutzer auf wichtige Bedienungs- und Wartungsanweisungen in den Dokumenten hin, die dem Gerät bellegen.
1. Die Anleitung lesen.2. Die Anleitung aufbewahren.3. Warnhinweise beachten.4. Alle Anweisungen befolgen.5. Dleses Gerät nlemals In der Nähervon Wasser benutzen.6. Nur mit einem trockenen Tuchreinigen.7. Das Gerät nlemals In der Nähelerner Wärmequelle aufstellen,beispelsweise neben einemHeizkörper, Herd, Heizungsschacht bzw. In der Nähne Jedes anderen Geräts(elnschließlich Verständern), dasWärme abgibt.8. Es sollen ausschlüglich vomHersteller empfohlene oder die imLieferumfang des Geräts enthaltenenTransportvorrichtungen, Ständer,Stative, Halterungen oder Tischeverwendet werden.Wird ein Wagen verwendung, istbesondere Vorsicht beim Bewegenvon Wagen und Gerät geboten, umVerletzungen und Schäden durchUmkippen zu vermeiden.	9. Sämtliche Wartungs- undInstandhaltungsarbeiten müssen vonqualifizierten Fachleuten durchgeführtwerden. Eine Wartung Ist unteranderem nach Schäden am Geräterforderlich, verschnitteter Flüssigkeitoder wenn Fremdkörper ins Inneredes Geräts ingedrungen sind, wenndas Gerät Regen oder Feuchtigkeitausgesetzt wurde sowie beiFehlfunktionen oder wenn das Gerätheruntergebnis Ist.10. Köln nicht vom Hersteller desGeräts empfohlenes Zubehörverwenden, um jegliche Gefährungdzu vermeiden.11. Nlemals Gegenstände durchdie Luftrungsöffnung des Gerätseinführen. Sie konnten in Kontakt mitunter Spannung stehenden Teilenkommen und sie kurzschreiben, waszu einem Brand oder Stromschlagführen kann. Das Gerät nlemals InKontakt mit Flüssigkeitbringen.12. Versuchen Sie nicht,这点esGerät selbst zu reparieren. WennSie das Gerät öffnen, konnten Siesslich gefährlichen Spannungen oderanderen Gefahren aussetzen. SolftenWartungs- oder Reparaturarbeitennötig sein, wenden Sie sichitte anentsprechend qualifizierte Fachkräfte.	13. Falls der Austausch vonKomponenten erforderlich Ist, stellenSle scher, dass der Servicetechnikerdie vom Hersteller angegebenenkomponenten bzw. geeigneteKomponenten verwendet, die mitdem Originalteil identische Merkmaleund Elgenschaften aufwelsen.Nichtkonforme Komponenten könnenBrände, Stromschläge oder andereGefahren verursachen.14. Fordern Sle den Servicetechnikernach jeder Elngriff bzw. jederReparatur am Gerät auf, Testsdurchzuführen, um Sicherzustellen,dass das Produkt safer Funktioniert.15. Das Gerät darfur nur an einer Wandoder Decke montiert werden, wenndies vom Hersteller vorgesehen ist.16. Um mögliche Hörschäden zuvermeiden, sollte das Produktnicht über länger Zeit bei hoherLautstärke genutzt werden.Die Nutzung einesMusikwiedergabegeraats aufhoher Leistungsstufe kann dasHörsystem des Benutzers schädigendund Hörprobleme verursachen(vorübergehender oder dauerhafterHörverlust, Klingeln in den Ohren,Tinnitus, Hyperakusis).Werden die Ohren länger als eineStunde mit hoher Lautstärke (über85 dB) beschaltt, kann das Gehordadurch irreversibel geschädigtwerden.(CEI 60417-6044)

LEGGERE PRIMA DELL'USO! IMPORTANI PRECAUZIONI DI SICUREZZA!

TÄRKEITÄ TURVALLISUUSOHJEITA!

Konstruktsart	Zwei-Wege-Kompaktlautsprecher, Bassreflexsystem	Drei-Wege-Standlautsprecher, Bassreflexsystem	Drei-Wege-Standlautsprecher, Bassreflexsystem
Chassis	Mittel-/Tieftöner mit Flachsmembran (16,5 cm)	2 Tieftöner mit Flachsmembran (16,5 cm)	3 Tieftöner mit Flachsmembran (16,5 cm)
	-	Mitteltöner mit Flachsmembran (16,5 cm)	Mitteltöner mit Flachsmembran (16,5 cm)
	TNF-Hochtöner mit, invers-kalotte aus AIMg (25 mm)	TNF-Hochtöner mit, invers-kalotte aus AIMg (25 mm)	TNF-Hochtöner mit, invers-kalotte aus AIMg (25 mm)

Frequenzgang (±3 dB) 55 Hz-28 kHz 45 Hz-28 kHz 39 Hz-28 kHz

Untere Grenzfrequency-6dB47Hz37Hz32Hz

Kennschalldruck (2,83V/1m) 89,5 dB 91,5 dB 92 dB

Nennimpedanz 8 Ohm 8 Ohm 8 Ohm

Minimumimpedanz	4,6 Ohm	2,9 Ohm	2,8 Ohm
Empfohlene Verstärkerleistung	25 - 120 W	40 - 250 W	50 - 300 W
Trennfrequency	2800 Hz	290 Hz / 2400 Hz	260 Hz / 3100 Hz
Maße (H x B x T)	390 x 225 x 280 mm	1035 x 294 x 371 mm	1150 x 294 x 371 mm
Gewicht	8,5 kg	25 kg	29 kg

	ARIA 948	ARIA CC 900 ARIA SR 900
Konstruktionsart	Drei-Wege-Standlaufsprecher, Bassreflexsystem	Zwei-Wege-Center-lautsprecher, Bassreflexsystem	Zwei-Wege-Bipol-Sur-roundlaufsprecher, ges-chlossen
Chassis	2 Tieftöner mit Flachsmembran (21 cm)	2 Mitteltöner mit Flachsmembran (16,5 cm)	2 Mittel-/Tieftöner mit Flachsmembran (13 cm)
	2 Mittel-/Tieftöner mit Flachsmembran (16,5 cm)	-	-
	TNF-Hochtöner mit, invers-kalotte aus AlMg (25 mm)	TNF-Hochtöner mit, invers-kalotte aus AlMg (25 mm)	2 TNF-Hochtöner mit, invers-kalotte aus AlMg (25 mm)
Frequenzgang (±3 dB)	37 Hz - 28 kHz	57 Hz - 28 kHz	85 Hz - 28 Hz
Untere Grenzfrequency -6 dB	31 Hz	50 Hz	67 Hz

Kennschalldruck (2,83V/1m) 92,5 dB 91 dB 90 dB

Nennimpedanz 8 Ohm 8 Ohm 8 Ohm

Minimumimpedanz 2,5 Ohm 4,3 Ohm 3,6 Ohm

Empfohlene Verstärkerleistung 50 - 350 W 40 - 200 W 25 - 120 W

Trennfrequenz 280 Hz / 2600 Hz 2800 Hz 2200 Hz

MaBe (H x B x T) 1150 x 371 x 420 mm 200 x 533 x 245 mm 295 x 400 x 170 mm

Gewicht 35 kg 10,5 kg 5,6 kg

Registieren Sie Ihr Produkt online, um ihre Focal-JMlab-Garantie zu bestätigen: www.focal.com/warranty

Einspielzeit

Die in den Aria-900-Modellen verwendeten Laatsprecherchassis sind komplexe mechanische Bauteile, die eine gewisse Zeit benötigen, um sich an die Temperatur- und Feuchtigkeitsbedingungen Ihres Hörraums anzupassen und optimale Performance zu bieten. Die Einspielzeit hängt von verschiedenen Faktoren ab und kann mehrere Wochen betragen. Um den Vorgang zu beschleunigen, empfehlen wir, etwa zwanzig Stunden am Stück Musik über die Laatsprecher laufen zu halten. Nach dem sich die Mechanischen Eigenschaften der Chassis vollständig stabilisiert haben, konnen Sie das gesamte klangliche Potenzial ihrer Aria-900-Laatsprecher genießen.

Lieferumfang pro Karton

• 1 Lautsprecher (906: 2 Lautsprecher)
• 1 Benutzerhandbuch
• 1 Reinigungstuch (Ausführung High Gloss)
• 1 Schlüssel zur Einstellung der Spikes (926, 936, 948)
• 1 Sockel aus Aluminiumlegierung (926, 936, 948)
  4 Schrauben und Inbusschlüssel (926, 936, 948)
  -1 Polyfix-Wandbefestigungsset (SR 900)

Features

TNF-Hochtöner mit Inverskalotte aus Aluminium-Magnesium-Legierung: Der für die Aria-900-Serie entwickelte Hochtöner nutzt die Focal-eigene Inverskalotte für eine optimale Energieübertragung und ein breites Abstrahlverhalten. Die Aluminium-Magnesium-Legierung der Inverskalotte erhöht hoher Steigkeit und Dämpfung eine ausgezeichnetene klangliche Performance.

Die mechanischen Eigenschaften der neuen Sicke aus Poron, einem offenzelligen mikrozellularen Urethan-Polymer, bergen zahlreiche Vorteile. Sie sorgen für eine exzillente Abbildungsstätigkeit und sind extrem zeitbeständig. In unseren Hochtörnern nutzen wir die Eigenschaften von Poron insbesondere zur Erhöhung der Lineärität und zur Minimierung von Verzerrungen. Es entstehen angenehmere und prazisere TONE mit natürlicheren Klangfarben. Der den Hochtöner umfas-sende Waveguide optimiert das Abstrahlverhalten und reduziert gleichzeitig Beugungseffekte.

Mittel- und Tieftöner mit Flax-Membran: Alle Laufsprecher der Aria-Serie verfügen über die Sandwich-Membranen aus Flachsfasern. Flachsfasern sind ein ökologischer Faserstoff mit erstaunlichen strukturellen Eigenschaften. Sie sind leicht, steif und gut gedämpft und sorgen so für hohe Klangtreue und eine bessere Auflosung.

Abdeckung mit Magnetverschluss: einfachere Montage und moderneres Design.

Powerflow-System: Im Vergleich zu konventionellen Bassreflex-Konstruktionen wird die Geschwindigkeit des Luft-stroms über einen aufgeteilten Luftkanal halbiert; so wird dynamischer Kompression im Tiefton vorgebeugt.

Profilerter Luftkanal: starke, verzerrungsfrei Tieftonwiedergabe.

Hochwirksame akustische Dämpfung: ausgezeichnete interne Dämpfungseigenschaften, kontrollierte Tieftonwiedergabe.

Sicherer und vielseitiger Kabelanschluss, große Anzugsdrehmoment.

Spikes im Lieferumfang enthalten.

Im Interesse der bestandigen Weiterentwicklung und Verbesserung seiner Produkte gehalt sich Focal-JMlab das Recht vor, die technischen Daten ohne Ankündigung zu ändern. Produkte konnen von der jeweiligen Abbildung abweichen.

ARIA 900™ SERIE

Gebrauchsanweisung

33

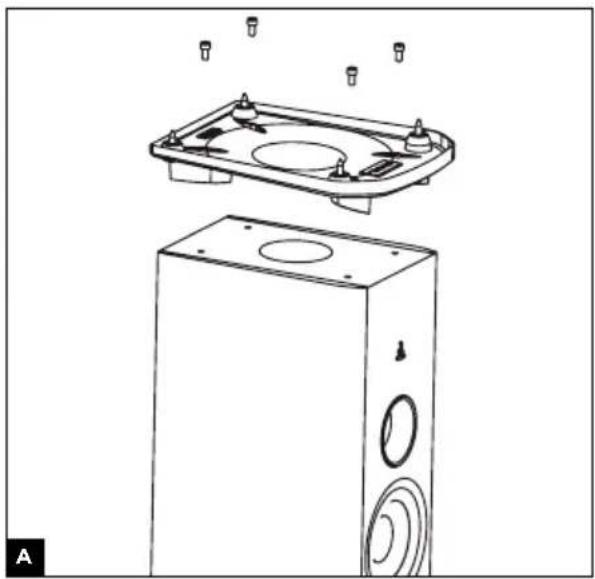

Befestigung des Sockels am Lautsprecher (926, 936, 948)

Um den Sockel am Laufsprecher zu befestigen, stellen Sie den Laufsprecher zunachst auf seine Oberseite (auf das Verpackungselement) und achten Sie darauf darauf. das Gehäuse/die Glasplatte und die Laufsprecher nicht zu beschädigten. Legen Sie den Sockel auf den Laufsprecher und positionieren Sie die vier beiliegenden Schrauben. Drehen Sie die Schrauben mithilfe des Inbusschlüssels fest (Abb. A).

Anschlüsse

Die Anschluse der Aria-900-Lautsprecher sorgen fur zuverlassicen Kontakt und sind fur blanke Kabelenden (bis 4mm Durchmesser) oder Kabelschuhe geeignet. In manchen Ländern sind Bananenstecker gemäß der geltenden Sicherheitsbestimmungen mit Plastikabdeckungen versehen; die Abdeckungen sollen nicht entfernt werden.

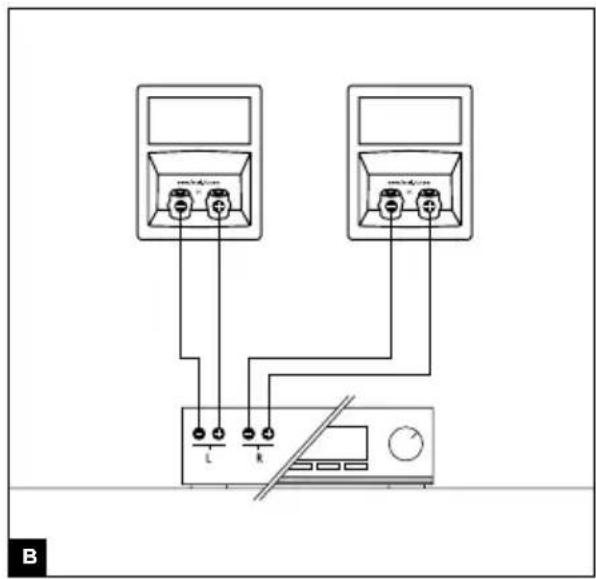

Achten Sie sowohl lautsprecher- als auch verstärkerseitig unbedingt auf die korrekte Polarität. Die mit "+" markierte Buchse muss mit dem Pluspol, die mit "-" markierte Buchse mit dem Minuspol des Verstärkerausgangs verbunden werden (Abb. B). Bei inkorrekter Polarität werden sowohl Stereoabbildung als auch Basswiedergabe erheblich beeinträchtigt.

Aufstellung

Oh.

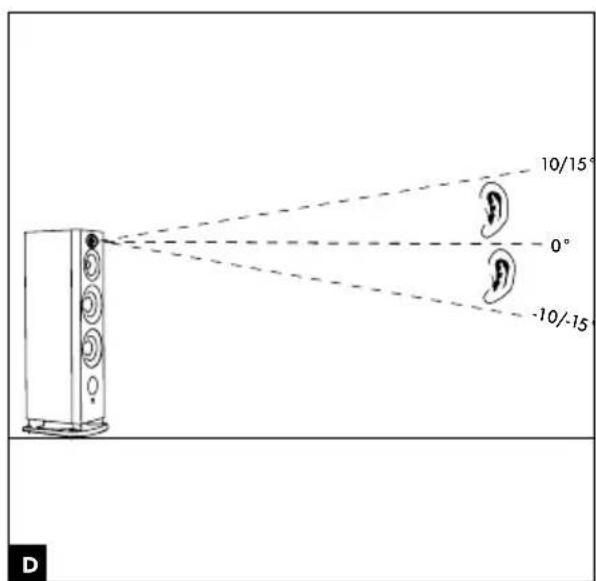

Die Laufsprecher sollen vertikal und horizontal gleich ausgerichtet sein. Idealerweise befindet sich der Hochtoner auf desselben Höhe wie die Ohren des Zuhörers (Abb. D).

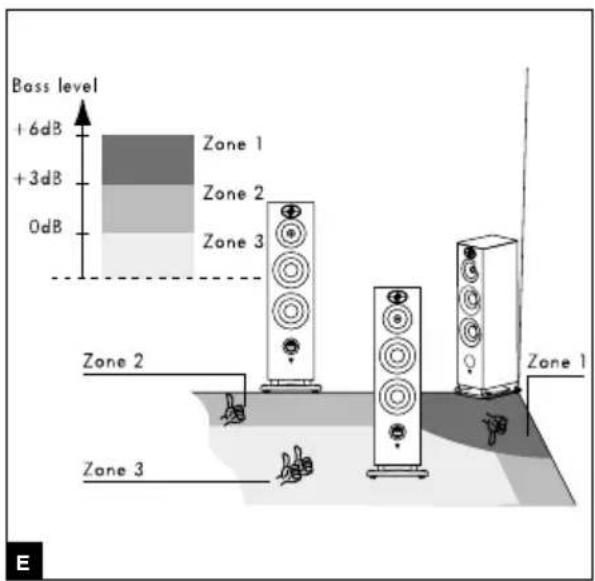

Stellen Sie die Laufsprecher nicht zu nahe an eine Wand oder in eine Ecke des Raums, da dies ungewolte Resonanzen und eine unnatürliche Veränderung der Basswiedergabe zur Folge besteht. Wenn die Basswiedergabe als unzureichend empfinden wird, können die Laufsprecher bisher an die Wand gerückt werden, um die tonale Balance herzustellen (Abb. E).

Optimierung

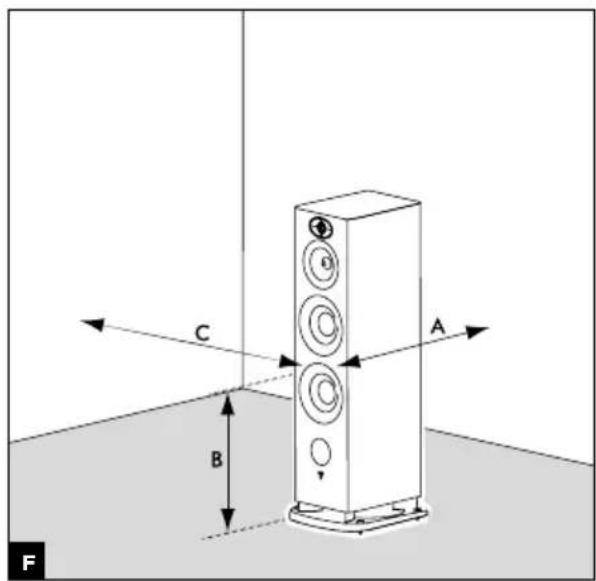

Wenn Sie die Laufsprecheraufstellung perfectionieren wollen, können Sie anhand folgender Formel die optimale Position ermittelt: Wenn A der Abstand von der Mitte des Tieftörs zur nachsten Raumgrenze (Wand oder Boden) ist, B der nachstgroßere Abstand und C der größte (A < B < C) , wird die ideale Position des Laufsprechers durch folgende Formel errechnet: B^2 = AC .

Beispiel: Wenn die Mitte des Tieftöners 50 cm von der Rückwand (A) und 60 cm vom Boden (B) entfernt ist, sollte zur Seiteinwand ein Abstand von 72 cm gewählt werden, also C = B^2 / A = 72 cm (Abb. F).

Empfehlungen

Das klangliche Ergebnis hangt von der Akustik des Raums sowie von der Positionierung der Laufsprecher und des Zuhörers ab. Durch die Veränderung dieser Parameterleen sich bestimmte Effekte erzielen oder verstärken.

Die Stereoabbbildung ist ungenau und nicht zentriert: Verringern Sie den Abstand zwischen den beiden Laatsprechern oder zwischen den Laatsprechern und dem Hörplatz.

Der Klang ist hart, aggressiv: Ihr Raum hat wahrscheinlich zu viel Nachhall. Erwägen Sie den Einsatz absorbierender (Teppich, Sofa, Wandbehänge, Vorhänge usw.) und reflektierender Materialien (Möbel), um Schall zu dampfen bzw. zu streuen.

Der Klang ist "flach", nicht lebendig: Es befindet sich zu viel absorbierendes Material im Raum, wodurch der Klang zu stark gedampft wird. Stellen Sie ein ausgewogenes Verhältnis zwischen absorbierenden und reflektierenden Materialien in Ihr Raum her.

Im Allgemeinen sollte man davon sorgen, dass die Wand hinter den Lautsprechnern reflektierend wirkt, damit sich der Klang richtig entfalten kann. Im Gegensatz dazu sollte die Wand hinter dem Hörplatz absorbierend wirken, um zu vermeiden, dass Reflexionen von dieser Wand die Stereoabbildung beeinträchtigen. An den Seitenwänden platzierte Möbel konnen dazu beitragen, Schallwellen aufzubrechen und so Raumresonanzen insbesondere im Mitteltonbereich vorzubeugen (Unterrückung des Flatterechos).

ARIA 900 ™SERIE

Gebrauchsanweisung

35

Wahl des richtigen Laufsprechers

Die Aria-900-Lautsprecher wurden speziell für Stereo- und Heimkinoanwendungen entwickelt. Wenn Sie für die Hauptkanäle (vorne links und rechts) Aria-Lautsprecher verwenden und eine Heimkino-Konfiguration umsetzen wollen, sollenen Sie auf die Center- und die Surroundlautsprecher der Reihe Aria 900 zürückgreifen. Nur so ist es möglich, die Lautsprecher klanglich perfect auf die anderen Modelle abzustimmen und eine realistische, stimmige Verteilung der dreidimensionalen Effekte im Raum zu erzielen.

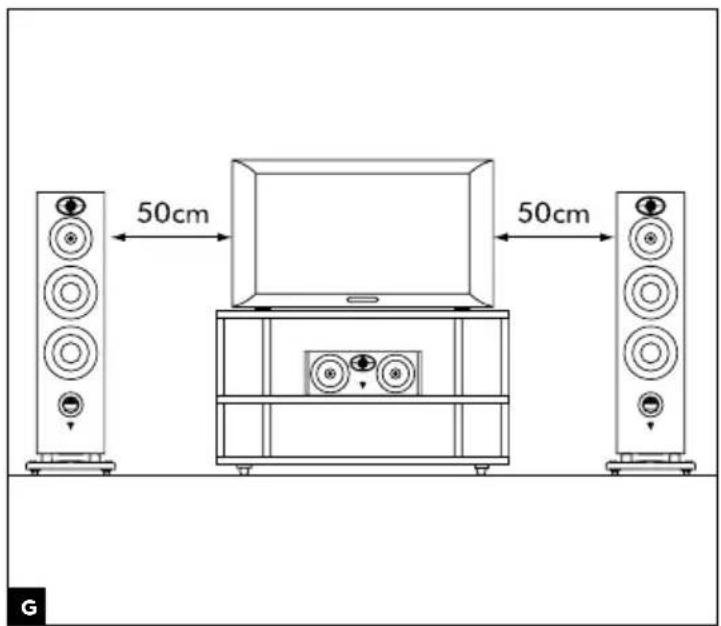

Positionierung des Centerlautsprechers

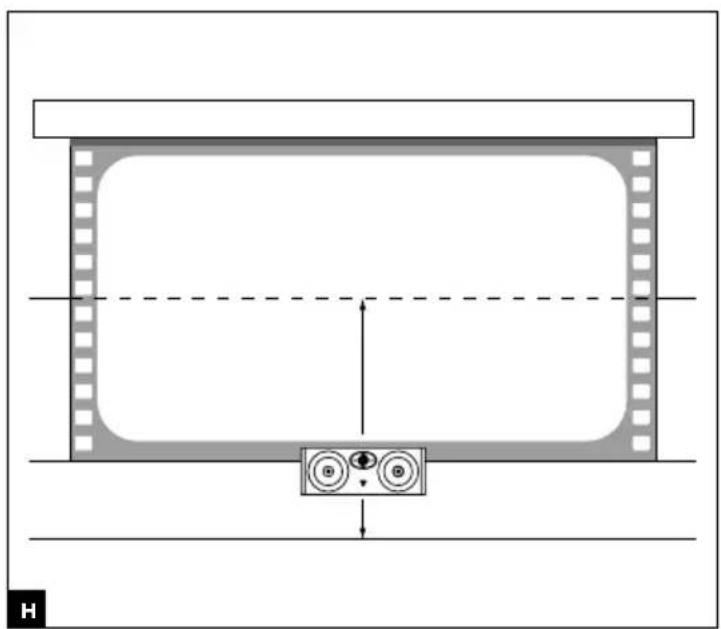

Der Centerlautsprecher sollte für eine realistische Wiedergabe der Dialoge möglichst nahe am Bildschirm platziert sein. Wenn es ihre Einrichtung erfolgt, kann er auch unter dem Fernseher aufgestellt werden (Abb. G). Wenn Sie eine Standard-Kinoleinwand verwenden, sollte der Centerlautsprecher mittig unterhalb der Leinwand aufgestellt werden. Wenn Sie eine perforierte, akustisch durchlassicige Leinwand verwenden, kann er auch hinter der Leinwand mittig in der unteren Halfte der Projektknfliche positioniert werden (Abb. H).

ARIA 900™ SERIE

Gebrauchsanweisung

Positionierung der Surroundlautsprecher

Komplexe Filmtonaufnahmen, insbesondere solche mit 5.1- oder 7.1-Tonspur, erhögblichen heute eine enorme Vielfalt an Surrounddeffekten. Die richtige Positionierung der Surroundlautsprecher ist damit entscheidend für eine realistische dreidimensionale Tonwiedergabe.

Ziel ist ein weiträumiges Klangbild mit Präzise ortbaren Instrumenten zu erzeugen. Achten Sie daraufuf, dass Sie die Laufsprecher nicht zuweit hinter im Hörbereich positionieren, da sich dadurch die Klangqualität verschlechtert. Nach Mänglichkeit sollen den Laufsprecher an den Seitenwänden angebracht werden, um einen besseren "Rundum-Effekt" zu erzielen (Abb. I, J).

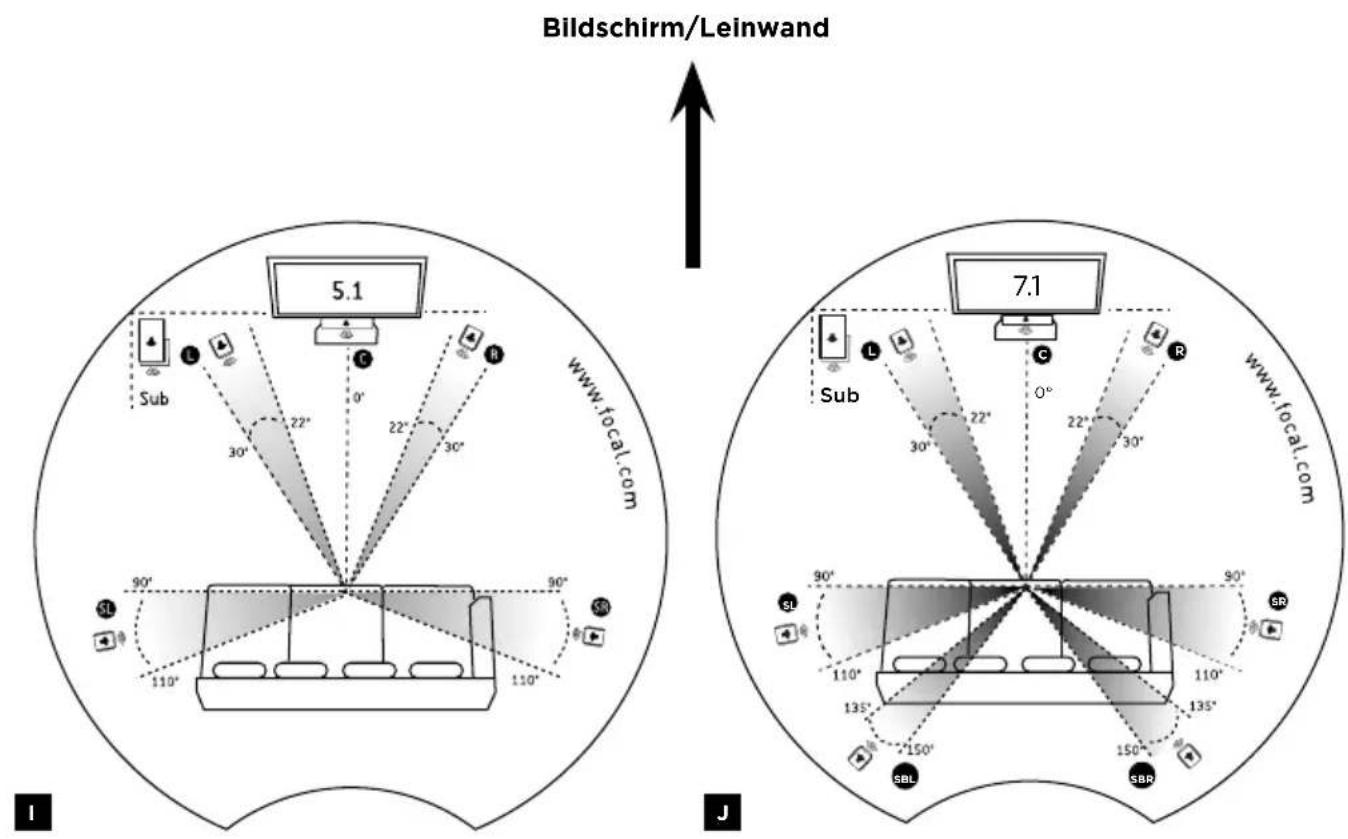

Vorphensweise

• Setzen Sie sich auf den Hörplatz.
• Richten Sie das Diagramm unter auf den Bildschirm/die Leinwand aus.
• Das Diagramm zeigt die optimale Positionierung für ihre Laufsprecher.

ARIA 900™ SERIE

Gebrauchsanweisung

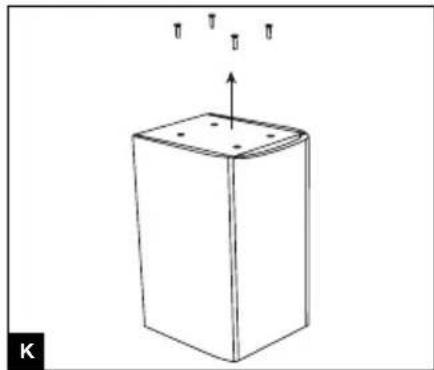

Befestigung des Kompaktlautsprechers am Lautsprecherständer

Stellen Sie den Lautsprecher zunachst auf seine Oberseite (auf das Verpackungselement) und achten Sie bzw. darauf, das Gehäuse/die Glasplatte und die Lautsprecher nicht zu beschädigen. Entfernen Sie die vier Schrauben, die sich an der Unterseite des Lautsprechers befinden (Abb. K), und positionieren Sie anschließend den Ständer auf der Lautsprecherunterseite. Befestigen Sie den Lautsprecher mit den beiliegenden Schrauben nun sorgfältig am Ständer (siehe Anleitung des Lautsprecherstanders Focal S 900).

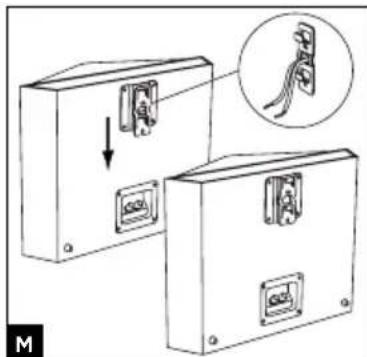

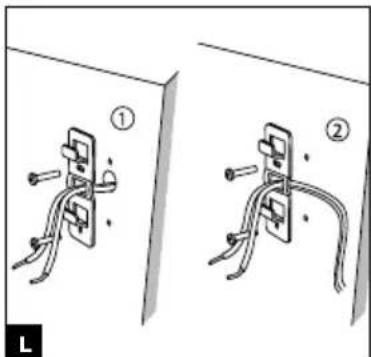

Befestigung des Surroundlautspechers mit Polyfix-Halterung (SR 900)

Positionieren Sie die Wandbefestigung an der gewünschten Stelle und bohren Sie zwei LÖcher. Verwenden Sie ausschließlich Dübel, die für eine Befestigung an ihrer Wand geeignet sind. Wenn das Lautsprecherkabel in die Wand eingelassen ist, führen Sie es vorsichtig wie dargestellt durch die Öffnung der Wandhalterung. Wenn das Kabel an der Wand befestigt wird, führen Sie es vorsichtig durch den Kabeldurchgang der Halterung. Führung Sie das Lautsprecherkabel wie dargestellt in die Polyfix-Platte. Klemmen Sie die Lautsprecherplatte in die Wandhalterung (Abb. L, M).

Zubehor

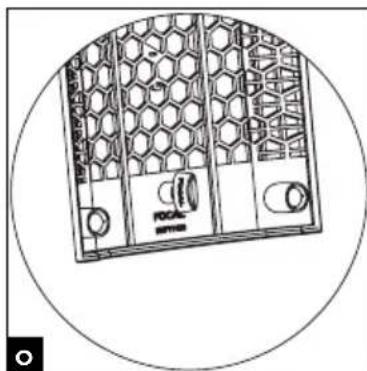

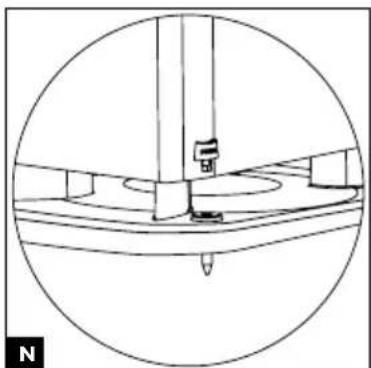

In den Metallsockeln der Aria-900-Standlautsprecher befinden sich Spikes. ihre Höhe kann mithilfe des beiliegenden Schlüssels verstellt werden. Wird der Schlüssel nicht mehr gebraucht, kann er hinter der Lautsprecherabdeckung verstaut werden (Abb. N, O).

ARIA 900™ SERIE

Gebrauchsanweisung

38

Besondere Vorslichtsmaßnahmen

Der TNF-Hochtöner hat dank seines relativ flexiblen Materials, einer Aluminium-Magnesium-Legierung, ein "Formgedächtnis" und ist so vor den meisten kleinen Erschütterungen im hauslichen Umfeld geschützt. Nichtsdestotrotz empfehlen wir Ihnen, zum Schutz der Kalotte die angebrachte Stoffabdeckung nicht zu entfernen. Eine beschädigte Kalotten-Oberfläche kann die Klangqualität des Hochtöners beeinträchtigen.

Reinigungshinweise

Entstauben Sie die Aria-900-Laatsprecher mit einem trockenen Reinigungstuch. Soltte Ihr Laatsprecher Flecken aufweisen, empfehlen wir Ihnen die Reinigung mit einem feuchten Reinigungstuch. Die oben angebrachte Glasplatte kann mit einem weichen Tuch und einem handelsüblichen Glasreiniger gereinigt werden. Verwenden Sie zur Reinigung des Laatsprechers keine Lösungsmittel, Schmutzloser, alkoholhaltige oder atzende Mittel, Schaber oder Kratzer. Vermeiden Sie es, den Laatsprecher in der Höhe von Heizkörpersn oder ähnlichem aufzustellen.

Wahl des Verständerkers

Ohr t h r d w. n e t zu hohe Lautstärke gewahlt wird, errecht der Verstarker den Sattigungsbereich und erzeugt Storsignale, die den Hochtner beschädigen konnen. Die dynamische Kapazitat und das Auflösungsvermögen der Aria-900-Laufsprecher sind groq genug, um die Qualitäten oder Fehler≦es angeschlossenen Verstarkers aufzuzeigen. Ihr Handler wird Ihnen bei der Wahl eines passenden Verstarkers behilflich sein.

Wahl der Kabel

Wahlen Sie Qualitätskabel mit einem für die Länge geeigneten Querschnitt. Ihr Handler wird Sie bisher beraten.

Garantiebedingungen

Alle Focal-Produkte werden von einer Garantie abgedeckt, die von der officiellen Focal-Vertriebsgesellschaft Ihres Landes ausgarbeitet wurde. Diese kann Ihnen weiterfuhrende Informationen zu den Garantiebedingungen zur Verfugung stellen. Die Garantie umfasst mindestens die Bedingungen, die vom Gesetzgeber des Landes, in dem der Original-Kaufbeleg ausgestellt wurde, eingeräumt werden.

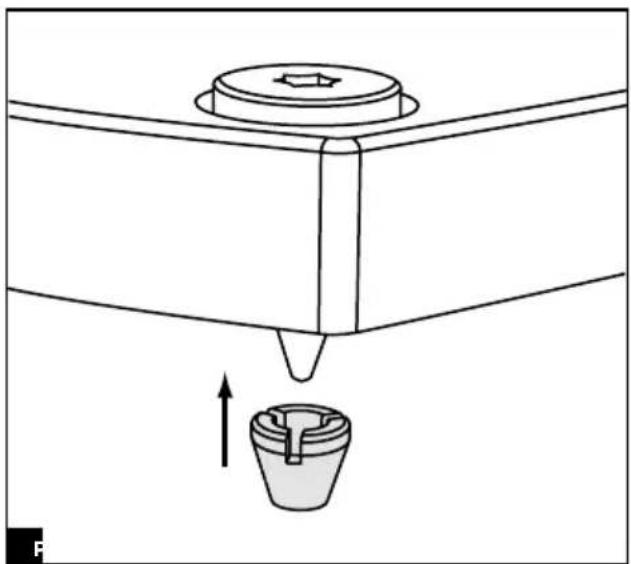

Anbringung der Schutzkappen auf den Spikes

Ordnungsgemäß Entsorgung des Produkts.

These Kennzeichnung weist daraufhin, dass these Produkt innerhalb der EU nicht mit anderen Haushaltsabfallen entsorgt werden darf. Als Praventivmaßnahme für die Umwelt und die menschliche Gesundheit muss auf eine verantwortungsbewusste Wiederverwertung zur Förderung der Wiederverwendung von materiellen Ressourcen geachtet werden. Für die Rückgabe von Gebrauchtgeräten verwenden Sieitte zur Verfungstehende Rückgabe und Recyclingsysteme oder wenden Sie sich an den Handler, bei dem Sie das Produkt erworben haben. Letzterer kann das Gerät sichern der Wertstoffkreislauf zuführen.
