BEDIENUNGSANLEITUNG Luftreiniger AX 500 Turmix

Bedienungsanleitung Mode d'emploi

Seite geehrte Kundin, sehr geehrter Kunde

Vielen Dank, dass Sie sich für ein TURMIX-Produkt entschieden haben. Seit 1933 arbeiten wir mit nur einem Ziel: dass Sie Freude an Ihr Gemät haben. Unsere Philosophie basiert auf vier Wörtern:
Dauerhaft, unkomplicitiert, fascinierend, verlässlich.
Das bedeutet, dass wir viel Wert auf Qualität, Ergonomie, Einfachheit und Service legen, um Ihnen die besten Produkte und Dienstleistungen anbieten zu können.

Wir wünschen Ihnen viel Freude an Ihr hem TURMIX-Produkt.

Inhaltsverzeichnis

1 Erste Inbetriebnahme	1.1 Teilebeschreibung 4
	1.2 Kurzanleitung 6
	2. Sicherheitsvorschriften 72 Wichtigige Sicherhe
	3.1 Funktionswise des AX 500 83 Funktionswe
4 Inbetriebnahme	4.1 Erste Inbetriebnahme 9
	4.2 Aufstellen 9
	4.3 Was kann der AX 500? 10
	4.4. Gerät ans Netz anschliessen 11
	4.5 Uhrzeit stellen 11
	4.6 Gerät ein-/ausschalten und Geblüestufe einstellen 11
	4.7 Ionisator 12
	4.8 Timer einstellen 12
	4.9 Pflege und Reinigung 13
	4.10 Aufbewährung 14
	5.1 Störungen 145 Störungen
	6.1 Technische Daten 156 Technische
	7.1 Entsorgung 157 Entsorgung
8 Anhang	8.1 Defekt-Analyse 61
	8.2 Garantie 62
	8.3 Zubehör 63

4

13. 174. 13.15. 16.

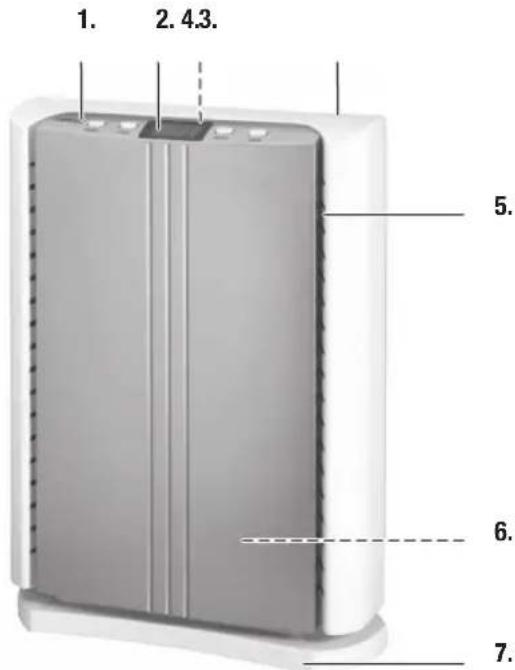

1.1 Teilebeschreibung

Übersicht der Bedienungs- und Geräteile	1 Bedienteil
	2 LCD-Anzeige
	3 Traggriff (Rückseite)
	4 Luftauslass
	5 Luftintritt
	6 Luftfilter (Innenseite)
	7 Standfuss

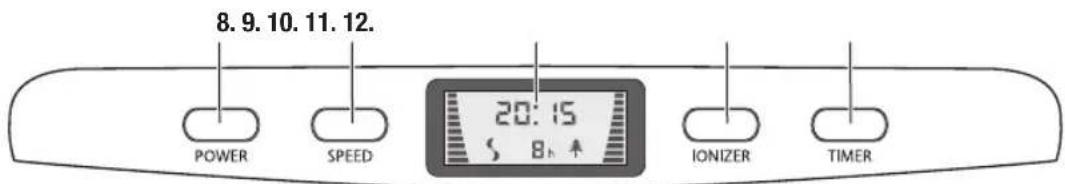

	8 Ein-/Aus-Taste
	9 Einstelltaste Auf/Ab
	10 LCD-Anzeige
	11 Ionisator ein-/ausschalten
	12 Timerfungktion
	13 Geblüsestufe
	14 Uhrzeit
	15 Geblüse in Funktion
	16 Timer eingeschaltet (1-8 Std.)
	17 Ionisator eingeschaltet

Übersicht der Zubehörteile 18 Aktivkohle
	19 HEPA-Filter

1.2 Kurzanleitung

1. Vor der ersten Inbetriebnahme Filter aus der Schutzfolienehmen und einsetzen (s.Seite 9 und 13)
2. Das Gerät auf eine feste Unterlage stellen. Aufstellhinweise auf Seite 9 beachten
3. Netzstecker einstecken
4. Uhrzeit einstellen: TIMER-Taste
   gedrückt halten, bis Piepston
   ertont, dann mit SPEED oder
   IONIZER Stunde einstellen. Kurz
   warten, bis Minuten blinken.
   Dann mit SPEED oder IONIZER
   Minute einstellen. Dann warten,
   bis die Anzeige nicht mehr blinkt
5. Gerät mit der POWER-Taste auf Standby schalten
6. Durch wiederholtes Drucken der SPEED-Taste Geblasestufe einstellen (hoch, mittel od. tief)
7. Mit IONIZER Ionisation einschalten
8. Durch wiederholtes Drucken der TIMER-Taste die automatische Ausschaltung einschalten
9. Filter und Gerät regelmässig reinigen (s. Seite 13)

2. Wichtige Sicherheitshinweise

Beim Gebrauch des Luftreinigers sollenen folgende Sicherheitsvorkehrungen beachtet werden:

Bedienungsanleitung unbedingt sorgfältig lessen.
Die Gefahr eines Stromschlags besteht, wenn Gerät, Netzkabel oder Stecker in Wasser oder andere Flüssigkeit eingetaucht werden oder das Netzkabel eingeklemmt wird.
Gerat nicht mit nassen Handen berühren.
Gerät auf einen stabilen und horizontalen Boden stellen.
Elektrogeräe ausser Reichweite von Kindern anwenden.
- Bei Nichtbenutzung oder vor der Reinigung stets den Netzsteckerziehen. Das Gerät vor dem Einsetzen oder Herausnehmen von Teilen (Filter, etc.) oder vor der Reinigung stets vom Netz trennen (Netzsteckerziehen).
- Geräte mit defektem Stecker oder Netzkabel und Geräte, die beschädigt wurden oder eine Fehlfunktion aufweisen, erst von einem autorisierten Kundendienst überprüfen und reparieren setzen, bevor sie wieder in Betrieb genommen werden.
- Keine Veränderungskabel verwenden.
- Die Verwendung von Zubehör oder Ersatzteilen, die vom Hersteller nicht zugelassen sind, kann Feuer, Stromschlag und Verletzungen zur Folge haben.
Gerat nicht im Freien verwenden und keiner hohen Luftfeuchtigkeit (z.B. in Bad) aussetzen.
- Das Netzkabelarf nicht mit heissen Flächen in Berührungkommen und sollte nicht von Tischen oder Arbeitsplatten herabhängen.
- Das Gerät nicht in unmittelbarer Höhe von Gas- oder Elektroherden oder Grillöfen aufstellen.
- Nicht mit Gegenständen in Geräteöffnungen eindringen; Stromschlaggefahr.
- Das Gerätarf nur für die vorgesehenen Zwecke im Haushalt verwendet werden.
- Um das Gerät auszuschalten, muss zuerst der Netzschalter ausgestellt und dann das Netzkabel gezogen werden.
- Nach dem Auspacken des Geräts ist darauf zu achtenden, dass die Kunststoffhüllen an einem für Kinder nicht zugänglichen Ort verwährt werden.
- Personen, einschliesslich Kinder, die aufgrund ihrer physischen, sensorischen oder geistigen Fähigkeiten oder ihrer Unerfahrenheit oder Unkenntnis nicht in der Lage sind, das Gerät safer zu benutzen, dürfen das Gerät nicht ohne Aufsicht oder Anweisung durch eine verantwortliche Person benutzen.

DIESSE SICHERHEITSHINWEISE BITTE AUFHEBEN!

3. Funktionswise

3.1 Funktionsweise des AX 500

1

Ihr Luftreiniger saugt die Luft auf der Frontseite an und führt sie durch einen fortschrittlichen HEPA-Filter. Im Filtersystem werden Luftschadstoffe aus der Raumluft zurückgehalten. Ist zusätzlich der lonisator eingeschaltet, wird die Luft mit negativ geladenen lonen angereichert. Die so gesäuberte und angereicherte Luft wird auf der Oberseite des Gerätes wieder in den Raum ausgeblasen.

Der Luftreiniger hilft in ihrem Heim ein komfortables Wohlfuhlklima zu schaffen, indem er kalten Tabakrauch, Gerüche, Hausstaub, Tierhaare und Pollen zurückhält.

Der AX 500 ist mit einem HEPA-Filter ausgestattet. Der HEPA-Filter hat eine Aktivkohleschicht, die schlechte Gerüche neutralisiert. Der AX 500 wird mit eingesetzten Filtern gefelwert. Diese sind in einem Schutzbeutel eingeschweist, der vor der Inbetriebnahme entfrert werden muss.

Positiv für die Gesundheit

Wussten Sie, dass eine Person ohne körperliche Anstrengung rund 14 bis 16 mal pro Minute atmet? Unter Anstrengung kann dieser Wert auf bis zu 60 mal pro Minute ansteigen. Täglich atmen Sie ca. 23'000 mal und atmen damit rund 10'000 Liter Luft ein. Die gesamte Oberfläche der Lungenbläschen (kleine Luftbläschen in den Lungen) entspricht derjenigen eines Tennisplatzes. Dank dem Luftreiniger atmen Sie daher bis zu 10'000 Liter gesauberte Luft ein.

4. Inbetriebnahme

4.1 Erste Inbetriebnahme

2

Bevor Sie das Gerät zum ersten Mal aufstellen und in Betrieb besteht,itte die Bedienungsanleitung vollständig durchlesen.

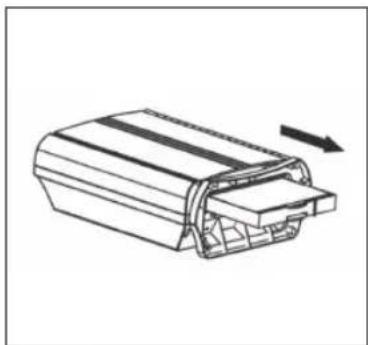

Achtung! Bevor das Gerät zum ersten mal eingeschaltet werden darf, müssen die Filter aus der Schutzfolie genommen werden (s. S. 13)!

4.2 Aufstellen

Der Luftreiniger Funktioniert nach dem Ionisationsprinzip. Dies hat zur Folge, dass Schmutzteile aus der Luft sich verstärkt um das Gerät ablagern konnen. Es konnen so dunkle Flecken entstehen. Daher muss das Gerät in der Nähe von abwaschbaren Oberflächen stehen.

Gerät auf eine feste und stabile Unterlage stellen. Beim Aufstellen darauf auf achten, dass das Gerät sicher stehen und der Luftfluss nicht durch Gegenstände wie z.B. Möbel befindert wird. Einen Mindestabstand von 60 cm zu Wänden einhalten. Nicht in die Höhe von Radiatoren oder anderen Heizquellen stellen. Darauf achten, dass niemand über das Netzkabel stolpern kann und dass das Gerät ausser Reichweite von Kindern ist.

Wichtig:

Das Gerät nicht in die Höhe von empfindlichen elektronischen Geräten oder Zubehör stellen, wie z.B. Video-, Musikkasseten, Floppydisks, Computer, Armbanduhren, Lampen mit Sensor-Einschalter, Radios, Stereoanlagen, Telefone, Videorecorder etc.

Gerät nicht auf Metalloberflächen stellen.

Der Luftreiniger beginnt nach der Inbetriebnahme sofort mit der Luftreinigung. Für grosste Effizienz, Aussenären und Fenster während der Inbetriebnahme des Gerätes schliessen.

Das Gerät hat auf der Rückseite einen praktischen Traggriff. Vor dem Transport Gerät ausschalten und Netzsteckerziehen.

4.3. Was kann der AX 500?

Rauch

Staub

Pollen

Hausmilben

Bakterien

Kochgerüche

Hautschuppen von Haustieren

Der Luftreiniger und Ionisator verbessert die Luftqualität in Räumen. Seine Filter halten nicht nur große, sondern auch Schadstoffe, die kleiner als 0.1 Mikrometer sind, zurück.

Der AX 500 reichert die Raumluft mit negativen lonen an, wie sie draussen in der sauberen Luft in grosser Zahl vorhanden sind (ca. 1000 - 5000 pro Kubikzentimeter Luft). In Räumen reduziert sich deren Anzahl auf nur noch weniger hundert oder weniger Einheiten. Da Schadstoffe in der Raumluft mit lonen geladen sind, werden sie durch die lonen des Gerätes elektrostatisch abgestossen und fallen zu Boden.

Der Luftreiniger kann auch Astmatikern und Allergikern halten, indem er Schadstoffe, Rauch, Pollen, Staub, Fasern, Russ zurückhalt und so die darauf resultierenden Beschwerden reduziert.

Der AX 500 kann auch gegen verschiedene, wetterabhängige Schmerzen, wie Kopfschmerzen, Übelkeit oder körperliche Schmerzen halten.

Der AX 500 kann auch zu besseren Entspannung und Schlaf verhelfen.

Der AX 500 kontrolliert die Luftzirkulation in der früheren Umgebung und reduziert stickige und abgestandene Luft, also die früigsten Beschwerden in Büros und Arbeitplätzen.

Ionen sind elektrisch geladene Teilchen. Sie sind durch Elektronenmangel positiv oder durch Elektronenüberschuss negativ geladen. Negativ geladene Ionen, wie sie der Luftreiniger abgibt, haben einen positiven Einfluss auf die Umwelt: Sie neutralisieren Gerüche und geben der gereinigten Luft einen

frischen Duft, wie wir es aus nicht industrialisierten Gegenen oder nach einem Gewittersturm kennen.

4.4. Gerät ans Netz anschliessen

Sobald der Netzstecker des Luftreinigers eingesteckt oder eine Tasse gedrück wird, ertont ein Piepston.

Bei ausgeschalteten Luftreinger ist die LCD-Anzeige dunkel. Durch Drücken der POWER-Taste schaltet sich die blaue LCD-Anzeige ein und die Uhrzeit wird angezeigt. Nach einigen Sekunden erlischt die blaue Beleuchtung wieder und das Gerät ist in Standby-Betrieb.

Wird im eingeschalteten Zustand oder im Standby-Betrieb die POWER-Taste gedrückt, schaltet sich der Luftreiniger aus (die Anzeige ist dunkel).

4.5 Uhrzeit einstellen

Beim Einstecken des Netzsteckers (oder nach einem Stromunterbruch) wird in der Anzeige 00.00 Uhr angezeigt.

Um die Uhrzeit einzustellen, TIMER-Taste solange gedrückt halten, bis ein Piepston ertont (die linke Stundenanzeige beginnt zu blinken). Mit den Tasten SPEED oder IONIZER die Stunde einstellen. Nach der Einstellung kurz warten, bis die rechte Minutenanzeige zu blinken beginnt. Mit den Tasten SPEED oder IONIZER die Minute einstellen. Danach kurz warten, bis die Anzeige nicht mehr blinkt. Die Uhrzeit ist jetzt eingestellt.

Hinweis: Die Uhrzeit kann nur im Standby-Betrieb eingestellt werden.

4.6. Gerät ein-/ausschalten und Gebläsestufe einstellen

Sofern das Gerät nicht schon in Standby-Betrieb ist (=Uhr wird angezeigt), POWER-Taste drücken. Durch Drücken der POWER-Taste Gerät wieder ausschalten.

Durch Drücken der SPEED-Taste Gerät einschalten. Der Luftreiniger startet automatisch auf der hochsten Geschwindigkeitsstufe (das Propeller-Symbol in der Anzeige dreht schnell).

Durch wiederholtes Drücken der SPEED-Taste kann die Geblasestufe veränder werden (die Balkenanzeigen links und rechts sowie die Propelleranzeigeändern sich).

Die Einstellmöglichkeiten: Hohe, mittlere, tiefe Stufe oder Standby-Betrieb.

4.7 Ionisator

3

Durch Drucken der IONIZER-Taste wird der lonisator eingeschaltet. In der LCD-Anzeige erscheint ein Tannensymbol mit Aufwartsbewegung. Durch erneutes Drucken der IONIZER-Taste, die Funktion wieder ausschalten.

4.8. Timer einstellen

4

Mit dem Timer kann das Gerät in Stundenschritten nach 1-8 Stunden automatisch ausgeschelt werden.
Durch wiederholtes Drücken der TIMER-Taste die gewünschte Anzahl Stunden, nach denen das Gerät ausschalten soll, eingeben, z.B. 8 h. Um den Timer auszuschalten, TIMER-Taste so oft drücken, bis die Stundenanzeige erlischt oder das Gerät mit der POWER-Taste ausschalten.

4.9. Pflege und Reinigung

Vor jeder Pflege oder Reinigung unbedingt Netzsteckerziehen!

Gehäuse reinigen

Gehäuse mit einem weichen Tuch reinigen. Keine chemische, gesundheitsschädliche Hilfsmittel, Benzin oder gar kratzende Reinigungsmittel verwenden. Das Gehäuse kann sonst Schadennehmen.

Standort reinigen

Prinzipbedingt sammelt sich in der Standortumgebung des Luftreiners Staub an. Wir empfehlen deshalb, den Standort wochentlich mit einem feuchten Tuch zu reinigen.

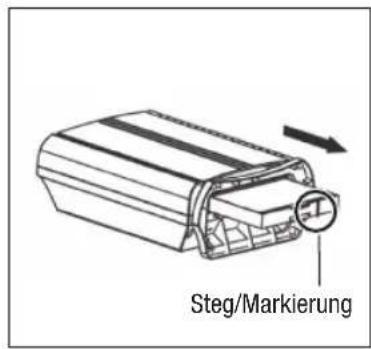

Filter einsetzen oder entfernen

Vor der ersten Inbetriebnahme muss der Filter ausgepackt werden. Legen Sie dazu das Gerät auf den Rücken.

Drucken Sie die beiden Haltelaschen zusammen, um die Filterhalterung zu entriegeln undziehen Sie diese dann aus der Unterseite nach aussen 5.

Um die Filterhalterung einzusetzen, wie folgt vorgehen: Filterhalterung so hinlagen, dass die beiden Laschen vom Gerät abgewandt liegen. Der Steg auf der Filterhalterung muss rechts vom Griff sein. Filter soweit einschieben, bis er hörbar einrastet.

5

HEPA-Filter

Die HEPA-Filter einheit 6 besteht aus drei Schichten: Aussen aus jeweils einem Aktivkohlenfilter und in der Mitte befindet sich der gefaltete HEPA-Filter. Die Filter sind in einer Kassette fixiert.

Die HEPA-Filtereinheit ist für einmaligen Gebrauch und kann nicht gewaschen werden. Sie sollen nach ca. 6 bis 8 Monaten ersetzt werden (Bezug über den Handler; siehe auch Seite 61).

6

4.10. Aufbewährung

Wenn das Gerät über längerere Zeit nicht gebraucht wird,itte folgende Schritte durchführren:

-Netzsteckerziehen undNetzkabelaufwickeln
Gerat und Filter reinigen. Gerät in Originalverpackung stellen oder vor Staub schützen
Gerat in aufrechter Position in einem kühlen, trockenen Ort und ausser Reichweite von Kindern aufbewahren

5. Störungen

Wenden Sie sich bei Störungen an den Kundendienst.5.1 Störungen

6. Technische Daten

Stromversorgung 220 - 240 V / 50 Hz
Stromverbrauchv (bei hochster Gebläsestufe)	45 W
Ozon Produktion wesentlich kleiner als internationale Vorschriften erlauben
Gebläsestufen Hoch, mittel und tief
Luftmenge 150 m3/h bei hochster Gebläsestufe
Raumfläche 40 m2
Ionenausgabe Total 2.5 x 1012 (2.5 Billionen) negative lonen pro Sekunde
Abmessungen 37 x 18 x 50 cm
Nettogewicht 5.4 kg

Änderungen ohne vorherige Information möglich. Für genaure Angaben Typenschild auf Gerät beachten.

7. Entsorgung

7.1 Entsorgung

Ausgediente Geräte können bei einer Verkaufsstelle zur fachgerechten Entsorgung kostenlos abgegeben werden.

Geräte mit gefährlichem Defekt sofort entsorgen und sicherstellen, dass sie nicht mehr verwendet werden konnen.

Geräte nicht mit dem Hauskehricht entsorgen (Umweltschutz!).

Bienvenue

Funktionstörung / Probleme / Guasto / Function fault

Anzeige defekt oder nicht lesbar / Voyant defectueux ou non lisible / Display errato non leggibile / LCD is defective or illegible

Motor lauft nicht / Le moteur ne marche pas / Il motore non funziona / The machine is not working

Anderes/Autre/Altro/Other

Eintausch-Offerte / Offre de remplacement / Offerta di permuta / Trade-in offer

Auf TURMIX Elektro-Haushaltgeräte gewähren wir eine Garantie von 2 Jahren ab Kaufdatum. Wir verpflichten uns zum kostenlosen Ersatz derjenigen Teile des Apparates, die infolge Material-oder Fabrikationsfehler in der Garantiezeit schadhafter werden. Rücksendungen sollen in der Originalverpackung oder gleichwertig verpackt erfolgen. Bei unsachgemasser Behandlung oder wenn von Drittpersonen Eingriffe vorgenommen werden, erlischt die Garantie. Beschädigungen durch hydrochemische Einfluss (z.B. durch Verkalkung) sowie Teile, die einer normalen Abnutzung unterworfen sind, fallen nicht unter Garantie. Auserdem sind Schaden oder Funktionstörungen, welche durch Wasser aus Enthaltungsanlagen entwickelten sind, von der Garantie ausgeschlossen.

Bitte bewahren Sie ihre Kaufquittung sorgfältig auf, sie gilt als Garantienachweis.

Garntie

Bestehend aus HEPA-Filter und Aktivkohle-Filter.

Kitral filtro HEPA
