TELL 360 - Laserwasserwaage EINHELL - Kostenlose Bedienungsanleitung

Produkttyp	Kreuzlinienlaser
Marke	Einhell
Modell	TELL 360
Stromversorgung	4 x 1,5 V AA-Batterien (LR06)
Laserklasse	2
Wellenlänge vertikaler Laser	635 nm
Wellenlänge horizontaler Laser	650 nm
Ausgangsleistung	< 1 mW
Genauigkeit	±0,4 mm/m
Selbstnivellierbereich	±4°
Arbeitsbereich	20 m
Gewicht	0,3 kg
Funktionen	Horizontale 360°-Laserlinie, vertikale Laserlinie, manueller Modus für diagonale Linien
Nivellierung	Automatisch mit Pendel oder manuell mit Pendelarretierung
LED-Anzeige	Grün (Nivellierung okay) / Rot (Batterien schwach oder außerhalb der Nivellierung)
Befestigung	Wandhalterung, Magnete, Stativ (Gewinde 1/4" und 5/8")
Lieferumfang	Laser, Befestigung, Tasche, Bedienungsanleitung, Sicherheitshinweise
Pflege	Mit feuchtem Tuch und milder Seife reinigen; keine wartungsbedürftigen Teile
Sicherheit	Nicht in den Strahl blicken, nicht auf Personen oder Tiere richten
Lagerung	Gerät ausschalten; bei längerer Nichtnutzung Batterien entfernen
Entsorgung	Nicht in den Hausmüll geben; bei einer Sammelstelle abgeben

Häufig gestellte Fragen - TELL 360 EINHELL

Wie lege ich die Batterien ein?

Schalten Sie das Gerät aus, öffnen Sie das Batteriefach durch Drücken auf die Lasche, legen Sie 4 AA-Batterien unter Beachtung der Polarität ein, schließen Sie dann das Fach, bis es einrastet.

Wie schalte ich den Laser ein?

Stellen Sie den Laser auf eine ebene Fläche oder befestigen Sie ihn an der Halterung. Schieben Sie den Ein-/Ausschalter nach links (von vorne gesehen). Die Laserstrahlen leuchten auf und die LED-Anzeige wird grün.

Was tun, wenn die LED rot blinkt?

Rotes Blinken zeigt schwache Batterien an. Ersetzen Sie alle Batterien durch neue des gleichen Typs (AA). Wenn das Gerät um mehr als 4° geneigt ist, leuchtet die rote Anzeige ebenfalls; legen Sie es in diesem Fall auf eine ebenere Fläche.

Wie verwende ich den manuellen Modus für diagonale Linien?

Schalten Sie den Laser ein, warten Sie die automatische Ausrichtung, schieben Sie dann den Schalter nach rechts. Drücken Sie die Auswahltaste (5): Die Anzeige wird rot und das Pendel ist arretiert. Neigen Sie dann den Laser in den gewünschten Winkel, um diagonale Linien anzuzeigen.

Kann ich diesen Kreuzlinienlaser mit einem Stativ verwenden?

Ja, die höhenverstellbare Halterung verfügt unter dem Gerät über Gewinde 1/4" und 5/8" für die Montage auf einem handelsüblichen Stativ.

Wie genau ist dieser Kreuzlinienlaser?

Die Genauigkeit beträgt ±0,4 mm/m, was eine maximale Abweichung von 0,4 mm pro Meter Entfernung bedeutet.

Wie reinige ich das Gerät?

Reinigen Sie das Gerät regelmäßig mit einem feuchten Tuch und etwas milder Seife. Verwenden Sie keine aggressiven Reinigungsmittel und vermeiden Sie, dass Wasser ins Innere gelangt.

Was tun, wenn der Laser nicht leuchtet?

Überprüfen Sie, ob die Batterien richtig eingelegt und in gutem Zustand sind. Wenn die rote Anzeige blinkt, ersetzen Sie die Batterien. Stellen Sie außerdem sicher, dass der Schalter in der Ein-Position ist.

Wie befestige ich das Gerät an der Wand?

Verwenden Sie die mitgelieferte Halterung: Schrauben Sie sie auf den Laser, befestigen Sie sie dann mit der Wandhalterung (c) an der Wand oder mithilfe der Magnete auf der Rückseite an einer Metallfläche.

Was ist die maximale Reichweite?

Der Arbeitsbereich hat einen Radius von 20 Metern. Darüber hinaus kann der Strahl weniger sichtbar werden.

BEDIENUNGSANLEITUNG TELL 360 EINHELL

Art.-Nr.: 22.701.10 I.-Nr.: 11016

-2-

1

D

Inhaltsverzeichnis

1. Sicherheitshinweise
2. Gerätebeschreibung und Lieferumfang
3. Bestimmungsgemäß Verwendung
4. Technische Daten
5. Vor Inbetriebnahme
6. Bedienung
7. Reinigung, Wartung und Ersatzteilbestellung
8. Entsorgung und Wiederverwertung
9. Lagerung

D

Gefahr! - Zur Verringerung des Verletzungsrisikos Bedienungsanleitung lesen

D

Gefahr!

Beim Benutzen von Geräten,müssen einige Sicherheitsvorkehrungen eingehalten werden, um Verletzungen und Schäden zu verhindern. Lesen Sie diese Bedienungsanleitung / Sicherheitshinweise deshalb sorgfältig durch.Bewahren Sie die sie gut auf,damit Ihnen die Informationen jederzeit zur Verfugung stehen.Falls Sie das Gerat an andere Personen übergeben sollenn,handigen SieThese Bedienungsanleitung / Sicherheitshinweiseitte mit aus.Wir übernehmer keine Haftung fur Unfälle oder Schäden, die durch Nichtbeachten dieser Anleitung und den Sicherheitshinweisen entstehen.

1. Sicherheitshinweise

Gefahr!

Lesen Sie alle Sicherheitshinweise und Anweisungen. Versaumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen konnen elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen fur die Zukunft auf.

Spezielle Hinweise zum Laser

Vorsicht: Laserstrahlung Nicht in den Strahl blichen Laserklasse 2

• Niemals direkt in den Strahlengang blichen.
  Den Laserstrahl nie auf reflektierende Flächen und Personen oder Tiere richten. Auch ein Laserstrahl mit geringer Leistung kann Schäden am Auge verursachen.
  Vorsicht - wenn andere als die hier angegeben Verfahrensweisen ausgeführten werden, kann dies zu einer gefährlichen Strahlungsexposition führen.

• Lasermodul niemals öffnen.

• EsistnichterlaubtVeränderungenamLaservorzunehmenum die Leistung des Lasers zuerhohen.

• Der Hersteller übernimmt keine Haftung für Schäden die durch Nichtbeachtung der Sicherheitshinweise entstehen.

Sicherheitshinweise zu den Batterien.

Das Einsetzen von Batterien bei eingeschaltetem Laser kann zu Unfallen führen.
- Bei ungeeigneter Benutzung kann es zum Auslaufen der Batterienierenkommen. Vermeiden Sie Kontakt mit der Batterieflüssigkeit. Falls Sie in Kontakt mit Batterieflüssigkeitkommen sollenn, reinigen Sie den Körpersel mit flieBendem Wasser.Solle Batterieflüssigkeit in die Augen geraten, sollenn Sie zusätzlich sofort einen Arzt aufsuchen.
Ausgelaufene Batterieflüssigkeit kann zu Hautreizungen und Verbrennungen führen.
- Setzen Sie Batterien niemals übermäßiger Wärme wie Sonnenschein, Feuer oder dergleichen aus.
Laden Sie Batterien niemals wieder auf, die nicht dazu geeignet sind. Explosionsgefahr!
- Halten Sie Batterien von Kindern fern, schlieben Sie sie nicht kurz oderephemn Sie sie nicht auseinander.
- Suchen Sie sofort einen Arzt auf, wenn eine Batterie verschlückt wurde.
- Reinigen Sie Batterie- und Gerätekontakte vor dem Einlagen bei Bedarf.
- Achten Sie beim Einlagen auf die richtige Polarität.
- Entfernen Sie erschöpfte Batterien umgehend aus dem Gerät. Es besteht erhöhte Auslaufgefasrt.
Tauschen Sie immer alle Batterien gleichzeitig aus.
- Setzen Sie nur Batterien des gleichen Types ein, verwenden Sie keine unterschiedlichen Typen oder begrauchte und neue Batterien miteinander.
- Stellen Sie sicher, dass das Gerät nach Gebrauch abgeschalte ist.
- Entfernen Sie die Batterien bei längerer Nichtverwendung aus dem Gerät.

D

2. Gerätebeschreibung und Lieferumfang

2.1 Gerätebeschreibung (Bild 1-3)

1 Ein-/Ausschalter (Blockieren des Lasers)
2 Vertikaler Laser
3 Horizontaler Laser (360^)
4 LED Anzeige
5 Auswahltaste Laserlinien
6 Batteriefachdeckel
7 1/4 Zoll Innengewinde
8 Hohenverstellbare Halterung
9 Hohenverstellung
10 1/4 Zoll Außengewinde mit Drehrad

2.2 Lieferumfang

• Offnen Sie die Verpackung undnehmen Sie das Gerät vorsichtig aus der Verpackung.
• Entfernen Sie das Verpackungsmaterial sowie Verpackungs-/und Transportsicherungen (falls vorhanden).
• Überprüfen Sie, ob der Lieferumfang vollständig ist.
• Kontrollieren Sie das Gerät und die Zubehörsteile auf Transportschäden.
  Bewahren Sie die Verpackung nach Mochigkeit bis zum Ablauf der Garantiezeit auf.

Gefahr!

Gerat und Verpackungsmaterial sind kein Kinderspielzeug! Kinder dürfen nicht mit Kunststoff beuteln, Folien und Kleinteilen spielien! Es besteht Verschluckungs- und Erstickungsgefahr!

Kreuzlinienlaser
- Halterung
- Tasche
Originalbetriebsanleitung
- Sicherheitshinweise

3. Bestimmungsgemäß Verwendung

Der Kreuzlinienlaser projiziert mithilfe von Lasern Linien an die Wand und ist dadurch bestimmt zum Ausrichten von z.B. FlieBen, Fenster, Turen oder Bilder.

Die Maschinearf nur nach ihrer Bestimmung verwendet werden. Jede weitere darüber hinausgehende Verwendung ist nicht bestimmungsgemäß.Fur darauf hervorgerufene Schaden oder

Verletzungen aller Art haftet der Benutzer/Bediener und nicht der Hersteller.

Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert wurden. Wir übernehmen keine Gewährleistung, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird.

4. Technische Daten

Stromversorgung: 4 x 1,5 V; Typ AA (LR06)

Selbstnivellierbereich: ± 4^

Genauigkeit: ± 0,4mm / m

Arbeitsbereich: 20 m

Laserwellenglange vertical: 635 nm

Laserwellenge horizontal: 650 nm

Laserklasse:

Ausgangsleistung: <1 mW

Gewicht: 0,3kg

5. Vor Inbetriebnahme

5.1 Batterien einsetzen (Bild2)

Schalten Sie das Gerät mit dem Ein-Ausschalter (1) aus
- Offnen Sie den Batteriefachdeckel (6) indem Sie die Nase (a) in Richtung des 1/4 Zoll Innengewindes (7) drucken.
- Legen Sie die Batterien (b) ein undchten Sie darauf auf die richtige Polarität
SchlieBen Sie den Batteriefachdeckel (6) wieder und achten Sie darauf, dass dieser einrastet

Blinkt die LED Anzeige kontinuierlich rotTOTzGerade stehendem Gerat, so sind die Batterien leer. Tauschen Sie diese wie oben beschrieben aus.

5.2 Hohenverstellbare Halterung verwenden (Bild 3 / Pos. 8)

Die mitgelieferte Halterung konnen Sie an Wanden, mittels Wandhalter (c), an metallischen Oberfl achen, mittels Magneten an der Rückseite (d) oder auf ein Stativ, mittels 1 / 4 Zoll oder 5 % Zoll Gewinde in der Unterseite (e), befestigen.

Um das Gerät auf die Halterung zu montieren gehen sie wie folgt vor:

D

• Setzen Sie das Gerät mit dem Innengewinde (7) auf das Außengewinde (10) der Halterung (8)
• Schrauben Sie mit Hilfe des Drehrades den Laser an der Halterung fest
  Mithilfe der Hohenverstellung (9) kann der Laser auf die gewünschte Hohe verstellt werden

Die Demontage erfolgt in umgekehrter Reihenfolge.

6. Bedienung

6.1 Ein-Ausschalten (Bild 1) Einschalten:

• Stellen Sie den Laser auf einen ebenen Untergrund oder montieren Sie hin auf der Halterung und befestigen Sie diese wie in 5.2 beschrieben.
• Schalten sie den Laser ein indem Sie den Ein-/Ausschalter nach links schieben (von vorn gesehen). Die Laser schalten sich ein, die LED (4) leuchtet grün und das Pendel ist nicht mehr blockiert, sodass sich der Laser ausrichten kann.
• Drücken Sie die Taste (5) um die vertikale oder die horizontale Linien einzeln aus- oder wieder einzublenden.

Ausschalten:

Zum Ausschalten schiben Sie den Ein-/Ausschalter wieder nach rechts (von vom gesehen). Die Laser schalten sich aus und das Pendel wird blockiert.

Hinweis!

Um Schaden bei Transport oder Lagerung zu vermeiden, muss das Gerät immer wie oben beschrieben ausgeschaltet sein.

6.2 Automatische Ausrichtung des Lasers (Bild 4)

Nach dem Einsatz mithilfe des Ein/Ausschalters (1) richten sich die Laser durch das Pendel nun selbst aus, sodass vertikale und horizontale (360^) Linie in Waage an der Wand angezeigt werden. (Siehe Bild 4)

Drucken Sie die Taste 5 um die vertikale oder horizontale Linie einzeln auszublenden oder ein-zublenden.

Hinweis!

Achten Sie darauf, dass das Gerät nicht über 4 Grad gekippt wird oder schrag steht. In thisem Fall blinken die Laserstrahlen und die LED (4) leuchtet rot.

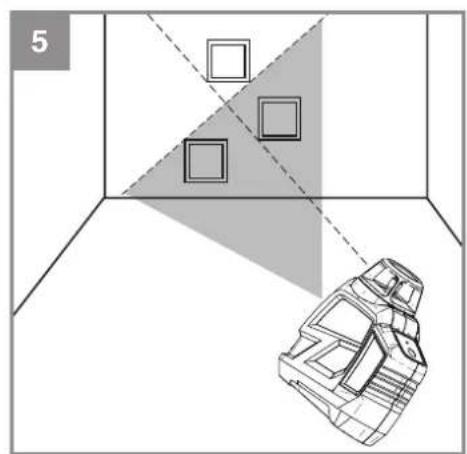

6.3 Manuelle Ausrichtung des Lasers (Bild 5) Der Laser kann auch manuell ausgerichtet werden, sodass eine diagonale Linie angezeigt werden kann. Gehen sie dazu wie folgt vor:

• Stellen Sie den Laser auf einen ebenen Untergrund oder montieren Sieihn auf der Halterung und befestigen Sie diese wie in 5.2 beschrieben.
  Schalten sie das Gerä ein indem Sie den Ein-/Ausschalter (1) nach links schieben (Von vorn gesehen).
  Warten Sie bis sich die Laser ausgerichtet haben und stellen Sie den Ein/Ausschalter (1) wieder nach rechts.
• Drücken Sie nun Die Taste (5). Die Laserschalten sich ein und die LED (4) leuchtet rot, da das Pendel blockiert ist.
  Nun konnen Sie den Laser auf den von ihren gewünschten Winkel kippen, dass die Linien diagonal an der Wand angezeigt werden. (Siehe Bild 5)
• Drücken Sie die Taste (5) um die vertikale oder die horizontale Linie einzeln auszublen den, einzublenden oder das Gerät wieder auszuschalten.

7. Reinigung, Wartung und Ersatzteilbestellung

7.1 Reinigung

• Halten Sie Schutzvorrichtungen, Luftschlitze und Motorengehäuse so staub- und schmutzfrei wie möglich. Reiben Sie das Gerät mit einem sauberen Tuch ab oder blasen Sie es mit Druckluft bei niedrigem Druck aus.
• Wir empfehlen, dass Sie das Gerät direkt nach jeder Benutzung reinigen.
• Reinigen Sie das Gerät regelmäßig mit einem feuchten Tuch und etwas Schmierseife. Verwenden Sie keine Reinigungs- oder Lösungsmittel; diese konnten die Kunststoffeile des Gerätes angreifen. Achten Sie daraufuf, dass kein Wasser in das Geräteinnere gelangen kann. Das Eindringen von Wasser in ein Elektrogerät erhöht das Risiko eines elektrischen Schlages.

D

7.2 Wartung

Im Geräteinneren befänden sich keine weiteren zu wartenden Teile.

7.3 Ersatzteil- und Zubehorbestellung:

Bei der Ersatzteilbestellung sollen folgende Angaben gemacht werden;

Typ des Gerätes
Artikelnummer des Gerätes
- Ident-Nummer des Gerätes
- Ersatzteilnummer des erforderlichen Ersatzteils

Aktuelle Preis und Info finden Sie unter www.isc-gmbh.info

Tipp! Für ein gutes Arbeitsergebnis empfehlen wir hochwertiges Zubehor von kwb! www.kwb.eu [e-mail]

8. Entsorgung und Wiederverwertung

Das Gerät befändet sich in einer Verpackung um Transportschäden zu verhindern. Diese Verpackung ist Rohstoff und ist damit wieder verwendbar oder kann dem Rohstoff kreislauf zugreifen. werden. Das Gerät und dessen Zubehör bestehen aus verschiedenen Materialien, wie z.B. Metall und Kunststoffe. Defekte Geräte gehören nicht in den Hausmull. Zur fachgerechten Entsorgung sollte das Gerät an einer geeigneten Sammelstellen abgegeben werden. Wenn Ihnen keine Sammelstelle besteht ist, sollenn Sie bei der Gemeindeverwaltung nachfragen.

Entsorgung der Batterien

Batterien beinhalten umweltgeführende Materialien. Werfen Sie Batterien nicht in den Hausmull, ins Feuer oder ins Wasser. Batterien sollen gesammelt, recycliert oder umweltfreundlich entsorgt werden. Senden Sie verbrauchte Batterien an die iSC GmbH, Eschenstraße 6 in D-94405 Landau. Dort wird vom Hersteller eine fachgerechte Entsorgung gewährleistet.

9. Lagerung

Lagern Sie das Gerät und dessen Zubehör an einem dunklen, trockenen und frostfreiem Ort. Die optimale Lagertemperatur liegt zwischen 5 und 30^ . Bewahren Sie das Elektrowerkzeug in der Originalverpackung auf.

D

Nur für EU-Länder

Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!

Gemäß europäischer Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht mussen verbrauchte Elektrowerkzeuge getrennt gesammelt werden und einer umwelt-gerechten Wiederverwertung zugeführten werden.

Recycling-Alternative zur Rücksendeauff ordierung:

Der Eigentümer des Elektrogerätes ist alternativ anstelle Rücksendsung zur Mitwirkung bei der sachgerechten Verwertung im Falle der Eigentumsaufgabe verpflichtet. Das Algerät kann hierfür auch einer Rücknahmestelle überlassen werden, die eine Beseitigung im Sinne der nationalen Kreislaufwirtschaft- und Abfallgesetze durchfuhlrt. Nicht betroften sind den Altgeräten beigeufige Zubehörteile und Hilfsmittel ohne Elektrobestandteile.

Der Nachdruck oder sonstige Vervielfaltigung von Dokumentation und Begleitpapieren der Produkte, auch auszugsweise, ist nur mit ausdrücklicher Zustimmung der ISC GmbH zulässig.

Technische Änderungen vorbehalten

D

Garantieurkunde

Sehr geehrte Kundin, sehr geehrter Kunde, unsere Produkte unterliegen einer strengen Qualitätskontrolle. Solle these gesät dennoch einmal nicht einwandfrei Funktionieren, bedauern wir thishr und bitten Sie, sich an unseren Servicdienst unter der auf dieser Garantiekarte angegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch tefo-nisch über die angegebene Servicerufnummer zur Verfugung. Für die Geltendmachung von Garantiansprüchen gilt folgenden:

1. These Garantiebedingungen richten sich ausschließlich an Verbraucher, d. h. tatsächliche Personen, die these Produkt weder im Rahmen ihrer gewerblichen noch anderen selbständigen Tätigkeit nutzen wollen. These Garantiebedingungen regeln zusätzliche Garantieleistungen, die der u. g. Hersteller zusätzlich zur gesetzlichen Gewährleistung Käufen seiner Neugeräte verspricht. Ihr gesetzlichen Gewährleistungsansprüche werden von dieser Garantie nicht berührt. Unsere Garantieleistung ist für Sie kostenlos.
2. Die Garantieleistung erstreckt sich ausschließlich auf Mangel an einem von Ohnen erworbenen neuen Gerät des u. g. Herstellers, die auf einem Material- oder Herstellungsehler berufen und ist nach unserer Wahl auf die Behebung solcher Mangel am Gerät oder den Austausch des Gerätes beschränk.itte beachten Si, dass unsere Geräte bestimmungsgemäß nicht fur den gewerblichen handwerklichen oder beruflichen Einsatz konstruiert wurden. Ein Garantievertrag kommt daher nicht zustande, wenn das Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebetrieben verwendet wurde oder einer gleichzusetzenden Beanspruchung ausgesetzt war.

3. Von unserer Garantie ausgenommen sind:

4. Schaden am Gerät, die durch Nichtbeachtung der Montageanleitung oder aufgrund nicht fachgerechter Installation, Nichtbeachtung der Gebrauchsanleitung (wie durch z.B. Anschluss an eine falsche Netzspannung oder Stromart) oder Nichtbeachtung der Wartungs- und Sicherheitsbestimmungen oder durch Aussetzen des Geräts an anomale Umweltbedingungen oder durch mangelnde Pfl ege und Wartung entstanden sind.

5. Schaden am Gerat, die durch missbrauchliche oder unsachgemäß Anwendungen (wie z.B. Überlastung des Gerätes oder Verwendung von nicht zugelassenen Einsatzwerkzeugen oder Zubehör), Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub, Transportschäden), Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schaden durch Herunterfallen) besteht sind.

6. Schaden am Gerät oder an Teilen des Geräts, die auf einen gebrauchsgemänen, üblichen oder sonstigen natürlichen Verschleib zurückzuführen sind.

7. Die Garantiezeit beträgt 24 Monate und beginnnt mit dem Kaufdatum des Gerätes. Garantieansprüche sind vor Ablauf der Garantiezeit innerhalb von zwei Wochen, nach dem Sie den Defekt erkannten haben, geltend zu machen. Die Geltendmachung von Garantieansprüchen nach Ablauf der Garantiezeit ist ausgeschlssen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer Veränderung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät oder für etwa eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort-Services.

8. Für die Geltendmachung Ihres Garantieanspruches melden Sieitte das defekte Gerat an unter: www.isc-gmbh.info. Halten Sieitte den Kaufbeleg oder andere Nachweise Ihres Kaufs des Neugerats bereit. Gerate, die ohne entsprechende Nachweise oder ohne Typenschild eingesendet werden, sind von der Garantieleistung aufgrund mangelnder Zuordnungsmglichkeit ausgeschlossen. Ist der Defekt des Gerates von unserer Garantieleistung erfasst, erhalten Sie umgehend ein repa-riertes oder neues Gerat zurück.

Selbstverständlich beheben wir gegen Erstattung der Kosten auch freme Defekte am Gerät, die vom Garantieumfang nicht oder nicht mehr erfasst sind. Dazu senden Sie das Gerätitte an unsere Service-adresse.

Für Verschleib-, Verbrauchs- und Fehlsteile verweisen wir auf die Einschränkungen dieser Garantie gemäß den Service-Informationen dieser Bedienungsanleitung.

iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)

D

Sehr geehrte Kundin, sehr geehrter Kunde, um Ihnen noch mehr Service zu bieten, haben Sie die Möglichkeit auf unserem Onlineportal weitere Informationen abzurufen.

Sollten einmal Probleme oder Fragen zu ihrer Produkt auftreten, können Sie schnell und einfach unter www.isc-gmbh.info weitere Aktionen durchführten. Hier eine Beispiele:

Ersatzteile bestellen
Aktuelle Preisauskünfte
Verfügbarkeiten der Ersatzteile
Servicestellen Vorort fur Benzingeräte
Defekte Geräte ammelden
Garantieverlangerungen (nur bei bestimmten Geräten)
Bestellverfolgung

Wir freu den auf Ihren Besuch online unter www.isc-gmbh.info!

Telefon: 09951 / 95 920 00 Telefax: 09951/95 917 00

E-Mail: [e-mail] · Internet: www.isc-gmbh.info

iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)

F

Sommaire

4. Technische gegevens

Stroomtoevoer: 4 x 1,5 V; type AA (LR06)
Zelfnivelleerbereik: ± 4^
Nauwkeurigheid: ± 0,4mm / m
Werkbereik: 20m
Lasergolfänge verticaal: 635 nm
Lasergolfänge horizontal: 650 nm
Laserklasse:
Uitgangsvermogen: ..<1 mW
Gewicht: 0,3kg

ISC GmbH · Eschenstraße 6 · D-94405 Landau/Isar

Konformitätserklarung

D erklart folgende Konformität gemäß EU-Richtlinie und Normen für Anteil

Kreuzlinienlaser TE-LL 360 (Einhell)

2014/28/EU

2005/32/EC_2009/125/EC

2014/35/EU

2006/28/EC

X2014/30/EU

2014/32/EU

2014/53/EC

2014/68/EU

Landau/Isar, den 19.09.2016

N.V.F.E.O. Lang

Yang/Product-ManagementWeichselgartner/General-Manager

First CE:16

Art-No.:22.701.10 I-No.:11016
