BEDIENUNGSANLEITUNG RA 5521 AEG

Bedienungsanleitung/Garantie

Montage der Rollen ......Seite 3

Bedienungsanleitung......Seite 4

Technische Daten ......Seite 6

Garantiebedingungen......Seite 6

Nederlands

Inhoud

Montage van de wielen ......Pagina 3

3 Montage der Rollen

Montage van de wielen • Montage des roues Montaje de las ruedecillas • Montagem das Rodas Montaggio dei rulli • Montering av hjulene

Assembling the Rollers • Montaż rolek Montaż koleček • A görgők felszerelése Монтаж роликов

1 2

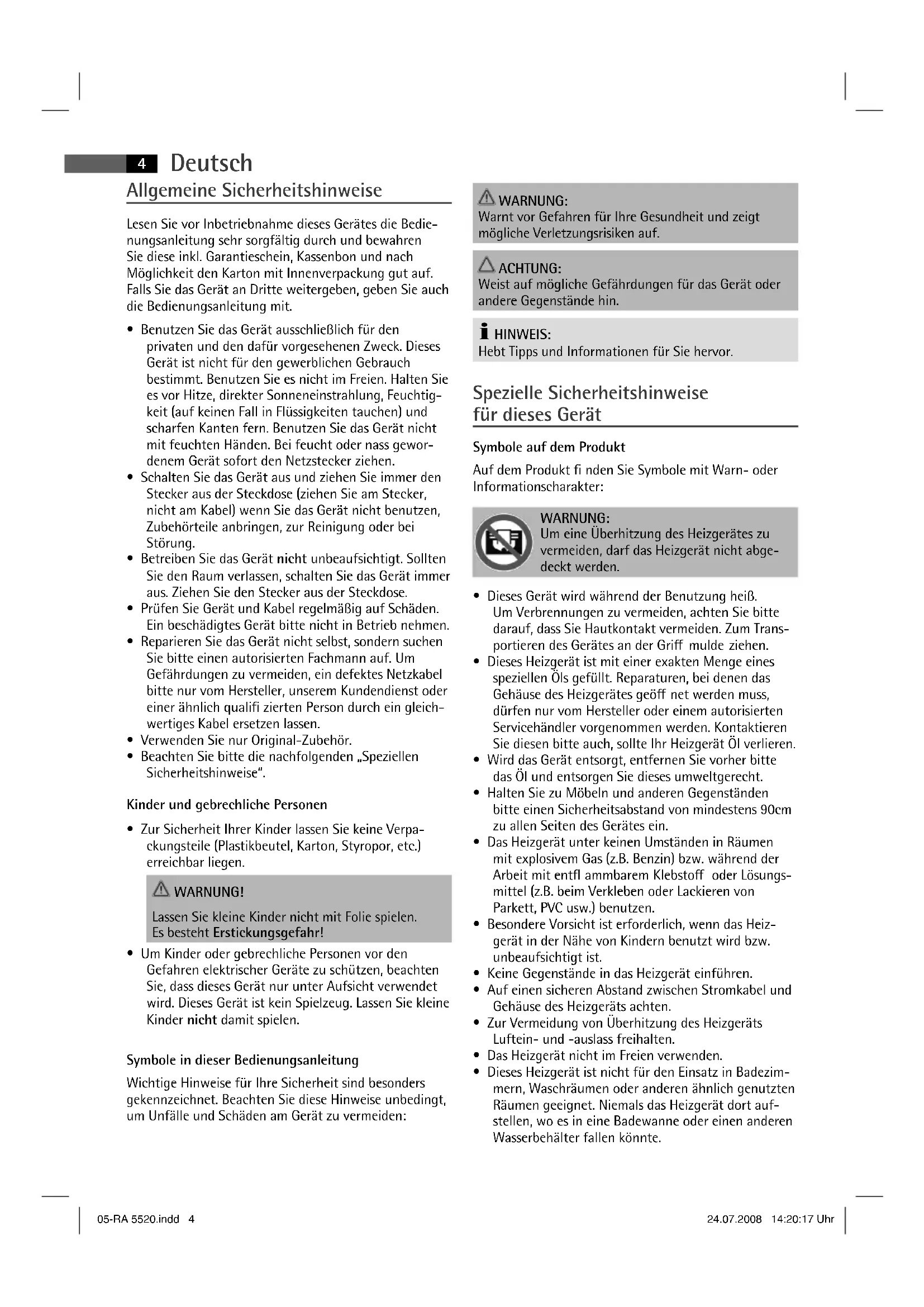

4 Deutsch

Allgemeine Sicherheitshinweise

Lesen Sie vor Inbetriebnahme dieses Gerätes die Bedienungsanleitung sehr sorgfältig durch und bewahren Sie diese inkl. Garantieschein, Kassenbon und nach Möglichkeit den Karton mit Innenverpackung gut auf. Falls Sie das Gerät an Dritte weitergeben, geben Sie auch die Bedienungsanleitung mit.

• Benutzen Sie das Gerät ausschließlich für den privaten und den dafür vorgesehenen Zweck. Dieses Gerät ist nicht für den gewerblichen Gebrauch bestimmt. Benutzen Sie es nicht im Freien. Halten Sie es vor Hitze, direkter Sonneneinstrahlung, Feuchtigkeit (auf keinen Fall in Flüssigkeiten tauchen) und scharfen Kanten fern. Benutzen Sie das Gerät nicht mit feuchten Händen. Bei feucht oder nass gewordenem Gerät sofort den Netzstecker ziehen.
• Schalten Sie das Gerät aus und ziehen Sie immer den Stecker aus der Steckdose (ziehen Sie am Stecker, nicht am Kabel) wenn Sie das Gerät nicht benutzen, Zubehörteile anbringen, zur Reinigung oder bei Störung.
• Betreiben Sie das Gerät nicht unbeaufsichtigt. Sollten Sie den Raum verlassen, schalten Sie das Gerät immer aus. Ziehen Sie den Stecker aus der Steckdose.
• Prüfen Sie Gerät und Kabel regelmäßig auf Schäden. Ein beschädigtes Gerät bitte nicht in Betrieb nehmen.
• Reparieren Sie das Gerät nicht selbst, sondern suchen Sie bitte einen autorisierten Fachmann auf. Um Gefährdungen zu vermeiden, ein defektes Netzkabel bitte nur vom Hersteller, unserem Kundendienst oder einer ähnlich qualifi zierten Person durch ein gleichwertiges Kabel ersetzen lassen.
• Verwenden Sie nur Original-Zubehör.
• Beachten Sie bitte die nachfolgenden „Speziellen Sicherheitshinweise“.

Kinder und gebrechliche Personen

- Zur Sicherheit Ihrer Kinder lassen Sie keine Verpackungsteile (Plastikbeutel, Karton, Styropor, etc.) erreichbar liegen.

WARNUNG!

Lassen Sie kleine Kinder nicht mit Folie spielen. Es besteht Erstickungsgefahr!

- Um Kinder oder gebrechliche Personen vor den Gefahren elektrischer Geräte zu schützen, beachten Sie, dass dieses Gerät nur unter Aufsicht verwendet wird. Dieses Gerät ist kein Spielzeug. Lassen Sie kleine Kinder nicht damit spielen.

Symbole in dieser Bedienungsanleitung

Wichtige Hinweise für Ihre Sicherheit sind besonders gekennzeichnet. Beachten Sie diese Hinweise unbedingt, um Unfälle und Schäden am Gerät zu vermeiden:

WARNUNG:

Warnt vor Gefahren für Ihre Gesundheit und zeigt mögliche Verletzungsrisiken auf.

ACHTUNG:

Weist auf mögliche Gefährdungen für das Gerät oder andere Gegenstände hin.

HINWEIS:

Hebt Tipps und Informationen für Sie hervor.

Spezielle Sicherheitshinweise für dieses Gerät

Symbole auf dem Produkt

Auf dem Produkt fi nden Sie Symbole mit Warn- oder Informationscharakter:

WARNUNG:

Um eine Überhitzung des Heizgerätes zu vermeiden, darf das Heizgerät nicht abgedeckt werden.

• Dieses Gerät wird während der Benutzung heiß. Um Verbrennungen zu vermeiden, achten Sie bitte darauf, dass Sie Hautkontakt vermeiden. Zum Transportieren des Gerätes an der Griff mulde ziehen.
• Dieses Heizgerät ist mit einer exakten Menge eines speziellen Öls gefüllt. Reparaturen, bei denen das Gehäuse des Heizgerätes geöff net werden muss, dürfen nur vom Hersteller oder einem autorisierten Servicehändler vorgenommen werden. Kontaktieren Sie diesen bitte auch, sollte Ihr Heizgerät Öl verlieren.
• Wird das Gerät entsorgt, entfernen Sie vorher bitte das Öl und entsorgen Sie dieses umweltgerecht.
• Halten Sie zu Möbeln und anderen Gegenständen bitte einen Sicherheitsabstand von mindestens 90cm zu allen Seiten des Gerätes ein.
• Das Heizgerät unter keinen Umständen in Räumen mit explosivem Gas (z.B. Benzin) bzw. während der Arbeit mit entfl ammbarem Klebstoff oder Lösungsmittel (z.B. beim Verkleben oder Lackieren von Parkett, PVC usw.) benutzen.
• Besondere Vorsicht ist erforderlich, wenn das Heizgerät in der Nähe von Kindern benutzt wird bzw. unbeaufsichtigt ist.
• Keine Gegenstände in das Heizgerät einführen.
• Auf einen sicheren Abstand zwischen Stromkabel und Gehäuse des Heizgeräts achten.
• Zur Vermeidung von Überhitzung des Heizgeräts Luftein- und -auslass freihalten.
  • Das Heizgerät nicht im Freien verwenden.

• Dieses Heizgerät ist nicht für den Einsatz in Badezimmern, Waschräumen oder anderen ähnlich genutzten Räumen geeignet. Niemals das Heizgerät dort aufstellen, wo es in eine Badewanne oder einen anderen Wasserbehälter fallen könnte.

• Das Heizgerät nicht direkt unter eine Steckdose stellen.
  • Das Heizgerät nur in aufrechter Position benutzen.

• Sollte das Heizgerät umfallen, den Stecker aus der Steckdose ziehen und das Gerät abkühlen lassen, bevor es wieder aufgerichtet wird.

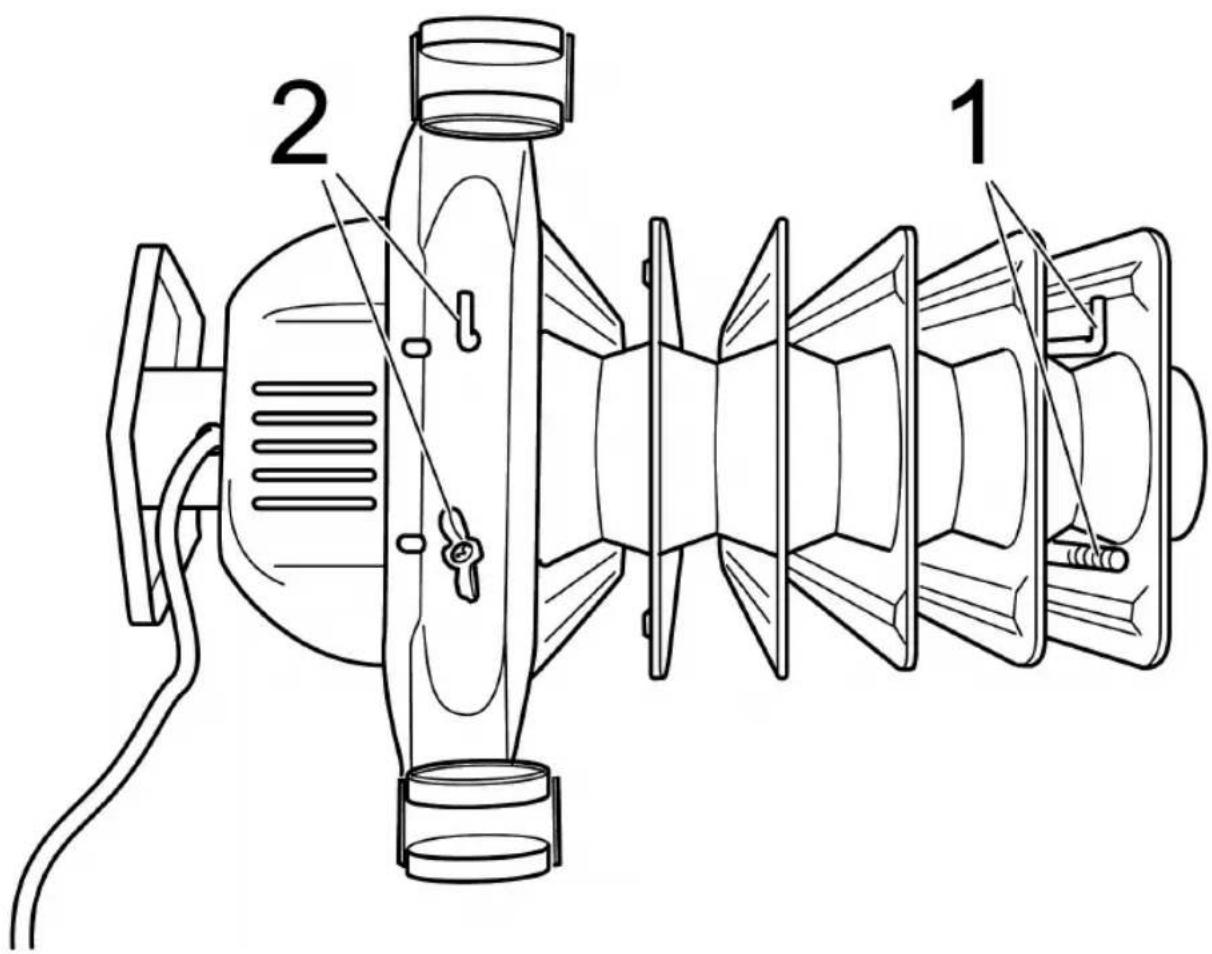

Montage der Rollen

ACHTUNG:

Bevor Sie das Gerät benutzen, müssen Sie erst die Rollen anbringen.

Bitte beachten Sie dazu auch unsere Abbildung!

• Drehen Sie den Radiator auf den Kopf.

i HINWEIS:

Legen Sie am Besten eine Decke unter, damit das Gehäuse nicht beschädigt wird.

• Legen Sie die U-förmigen Bügel zwischen der ersten und zweiten und zwischen der letzten und vorletzten Rippe ein (Pos 1.).
• Führen Sie die Enden der Bügel durch die Löcher in den Rollenträgern (Pos 2.).
• Befestigen Sie die Bügel mit den Flügelmuttern.

Anwendungshinweise

Auspacken

• Entfernen Sie eventuell vorhandene Schutzfolien und Transportverpackungen vom Gerät.
• Wickeln Sie das Kabel komplett ab.

Elektrischer Anschluss

• Vergewissern Sie sich, dass Gerätespannung (siehe Typenschild) und Netzspannung übereinstimmen.
• Stellen Sie die Schalter auf 0 bzw. auf MIN.
• Verbinden Sie den Netzstecker nur mit einer vorschriftsmäßig installierten Schutzkontaktsteckdose 230 V \~ 50 Hz.

Anschlusswert

Insgesamt können die Geräte folgende Leistungen aufnehmen:

$$ \mathrm{RA} 5 5 2 0 = 1 5 0 0 \mathrm{W} $$

$$ \mathrm{RA} 5 5 2 1 = 2 0 0 0 \mathrm{W} $$

$$ \mathrm{RA} 5 5 2 2 = 2 2 0 0 \mathrm{W} $$

Bei diesem Anschlusswert empfi ehlt sich eine getrennte Zuleitung mit einer Absicherung über einen 16 A Haushaltsschutzschalter.

ACHTUNG: ÜBERLASTUNG

• Wenn Sie Verlängerungsleitungen benutzen, sollten diese einen Leitungsquerschnitt von mindestens 1,5 mm² haben.
• Verwenden Sie keine Mehrfachsteckdosen, da dieses Gerät zu leistungsstark ist.

Sicherheitsschalter

Ihr Heizgerät verfügt über einen Sicherheitsschalter der den Strom abstellt, sobald das Gerät umkippt. Der Sicherheitsschalter verhindert gefährliche Situationen durch Überhitzung.

ACHTUNG:

Stellen Sie das Gerät immer gerade auf, damit das Gerät sicher steht und um eine Fehlfunktion zu vermeiden.

HINWEIS:

Das Gerät schaltet sich automatisch wieder ein, sobald Sie es wieder aufrichten.

Schaltstufen/Heizleistung

Stellen Sie die Heizleistung über den Stufenschalter ein. Schalter auf Stufe:

$$ \begin{array}{l} I = \text { kleine } \quad \text { Leistung } \ \text { II } = \text { mittlere } \quad \text { Leistung } \ \text { III } = \text { hohe Leistung } \ 0 = \text { das Gerät ist aus } \ \end{array} $$

HINWEIS:

Wählen Sie die kleine Leistung z. B. für einen kleinen Raum. Sollte diese nicht ausreichen schalten Sie auf eine mittlere oder hohe Stufe.

Einstellen der Temperatur

Der Thermostat sorgt durch regelmäßiges Ein- und Ausschalten des Heizgerätes für die Beibehaltung des gewünschten Temperaturniveaus.

Um die ideale Thermostateinstellung zu fi nden gehen Sie bitte wie folgt vor:

• Stellen Sie den Thermostatregler auf „MAX“.
• Sobald die gewünschte Temperatur erreicht ist, drehen Sie den Thermostatregler langsam zurück, bis sich das Heizgerät ausschaltet. Die Kontrollleuchte am Schalter erlischt.
• Das Heizgerät behält nun automatisch das gewünschte Temperaturniveau bei.

ACHTUNG:

Wenn das Gerät nicht mehr benutzt wird, ziehen Sie immer den Netzstecker.

6 Deutsch

Betrieb beenden

Möchten Sie den Betrieb beenden, stellen Sie die Schalter auf MIN bzw. 0 und ziehen Sie dann den Stecker aus der Steckdose. Die Kontrollleuchte erlischt.

Reinigung und Kabelaufbewahrung

WARNUNG:

Vor der Reinigung des Geräts immer den Netzstecker aus der Steckdose ziehen und das Heizgerät abkühlen lassen.

ACHTUNG:

Keine Reinigungsmittel, Scheuerpulver bzw. Polituren jeglicher Art am Gehäuse des Heizgeräts verwenden, da dadurch die Oberfl äche angegriff en werden kann.

• Das Heizgerät mit einem trockenen Tuch abwischen, um Staub zu entfernen.
• Zum Entfernen von Flecken kann ein angefeuchtetes Tuch (nicht nass) verwendet werden.

Lagerung

• Ziehen Sie den Stecker aus der Steckdose, wenn Sie das Gerät nicht benutzen.
• Wickeln Sie das Netzkabel platzsparend auf der Kabelaufwicklung am Gerät auf.
• Falls Sie das Gerät für längere Zeit nicht benutzen, können Sie es in der Originalverpackung aufbewahren.

Technische Daten

Modell:....RA 5520 / RA 5521 / RA 5522

Spannungsversorgung: 230 V, 50 Hz

Leistungsaufnahme: 1500 W / 2000 W / 2200 W

Schutzklasse: I

Nettogewicht: 9,00 kg / 11,30 kg / 12,90 kg

Technische Änderungen vorbehalten!

Konformitätserklärung

Hiermit erklärt die Firma ETV - Elektro-Technische Vertriebsgesellschaft mbH, dass sich die Geräte RA 5520 / RA 5521 / RA 5522 in Übereinstimmung mit den grundlegenden Anforderungen, der europäischen Richtlinie für elektromagnetische Verträglichkeit (2004/108/EG) und der Niederspannungsrichtlinie (93/68/EWG und 2006/95/EG) befin det.

Garantiebedingungen

1. Gegenüber Verbrauchern gewähren wir bei privater Nutzung des Geräts eine Garantie von 24 Monaten ab Kaufdatum.

Ist das Gerät zur gewerblichen Nutzung geeignet, gewähren wir beim Kauf durch Unternehmer für das Gerät eine Garantie von 12 Monaten.

Die Garantiezeit für Verbraucher reduziert sich auf 12 Monate, sofern sie ein zur gewerblichen Nutzung geeignetes Gerät – auch teilweise – gewerblich nutzen.

1. Voraussetzung für unsere Garantieleistungen sind der Kauf des Geräts in Deutschland bei einem unserer Vertragshändler sowie die Übersendung einer Kopie des Kaufbelegs und dieses Garantiescheins an uns. Befindet sich das Gerät zum Zeitpunkt des Garantiefalls im Ausland, muss es auf Kosten des Käufers uns zur Erbringung der Garantieleistungen zur Verfügung gestellt werden.
2. Mängel müssen innerhalb von 14 Tagen nach Erkennbarkeit uns gegenüber schriftlich angezeigt werden. Besteht der Garantieanspruch zu Recht, entscheiden wir, auf welche Art der Schaden/Mangel behoben werden soll, ob durch Reparatur oder durch Austausch eines gleichwertigen Geräts.
3. Garantieleistungen werden nicht für Mängel erbracht, die auf der Nichtbeachtung der Gebrauchsanweisung, unsachgemäßer Behandlung oder normaler Abnutzung des Geräts beruhen. Garantieansprüche sind ferner ausgeschlossen für leicht zerbrechliche Teile, wie zum Beispiel Glas oder Kunststoff . Schließlich sind Garantieansprüche ausgeschlossen, wenn nicht von uns autorisierte Stellen Arbeiten an dem Gerät vornehmen.
4. Durch Garantieleistungen wird die Garantiezeit nicht verlängert. Es besteht auch kein Anspruch auf neue Garantieleistungen. Diese Garantieerklärung ist eine freiwillige Leistung von uns als Hersteller des Geräts. Die gesetzlichen Gewährleistungsrechte (Nacherfüllung, Rücktritt, Schadensersatz und Minderung) werden durch diese Garantie nicht berührt.

Stand 03 2008

Garantieabwicklung

Sollte Ihr Gerät innerhalb der Garantiezeit einen Mangel aufweisen, bitten wir Sie, uns Ihren Garantieanspruch mitzuteilen.

Die schnellste und komfortabelste Möglichkeit ist die Anmeldung über unser SLI (Service Logistik International) Internet-Serviceportal.

www.sli24.de

Sie können sich dort direkt anmelden und erhalten alle Informationen zur weiteren Vorgehensweise Ihrer Reklamation.

Über einen persönlichen Zugangscode, der Ihnen direkt nach Ihrer Anmeldung per E-Mail übermittelt wird, können Sie den Bearbeitungsablauf Ihrer Reklamation auf unserem Serviceportal online verfolgen.

Alternativ können Sie uns den Servicefall per E-Mail

[e-mail]

oder per Fax

0 21 52 - 20 06 15 97

mitteilen.

Bitte teilen Sie uns Ihren Namen, Vornamen, Straße, Hausnummer, PLZ und Wohnort, Telefon-Nummer, so-weit vorhanden, Fax-Nummer und E-Mail-Adresse mit. Im weiteren benötigen wir die Typenbezeichnung des reklamierten Gerätes, eine kurze Fehlerbeschreibung, das Kaufdatum und den Händler, bei dem Sie das Neugerät erworben haben.

Nach Prüfung Ihres Garantieanspruches erhalten Sie von uns einen fertig ausgefüllten Versandaufkleber. Sie brauchen diesen Aufkleber nur noch auf die Verpackung Ihres gut verpackten Gerätes zu kleben und das Paket bei der nächsten Annahmestelle der Deutschen Post / DHL abzugeben. Der Versand erfolgt für Sie kostenlos an unser Servicecenter bzw. Servicepartner.

Bitte fügen Sie dem Paket eine Kopie Ihres Kaufbeleges (Kassenbon, Rechnung, Lieferschein) sowie eine kurze Fehlerbeschreibung bei.

Ohne den Garantienachweis (Kaufbeleg) kann Ihre Reklamation nicht kostenfrei bearbeitet werden.

Bitte nehmen Sie in keinem Fall eine unfreie Einsendung Ihres Gerätes vor. Bei unfreien Lieferungen entfällt Ihr Anspruch auf Garantieleistungen.

ETV

Elektro-Technische Vertriebsgesellschaft mbH

Industriering Ost 40

Bedeutung des Symbols „Mülltonne“

Schonen Sie unsere Umwelt, Elektrogeräte gehören nicht in den Hausmüll.

Nutzen Sie die für die Entsorgung von Elektrogeräten vorgesehenen Sammelstellen und geben dort Ihre Elektrogeräte ab, die Sie nicht mehr benutzen werden.

Sie helfen damit die potenziellen Auswirkungen, durch falsche Entsorgung, auf die Umwelt und die menschliche Gesundheit zu vermeiden.

Sie leisten damit Ihren Beitrag zur Wiederverwertung, zum Recycling und zu anderen Formen der Verwertung von Elektro- und Elektronik-Altgeräten.

Informationen, wo die Geräte zu entsorgen sind, erhalten Sie über Ihre Kommunen oder die Gemeindeverwaltungen.
