BEDIENUNGSANLEITUNG MR 9202 EINHELL

MR 715/2 MR 920/2 MR 1125/2 Art.-Nr.: 23.383.43 I.-Nr.: 11026 Art.-Nr.: 23.383.36 I.-Nr.: 11026 Art.-Nr.: 23.383.22 I.-Nr.: 11026

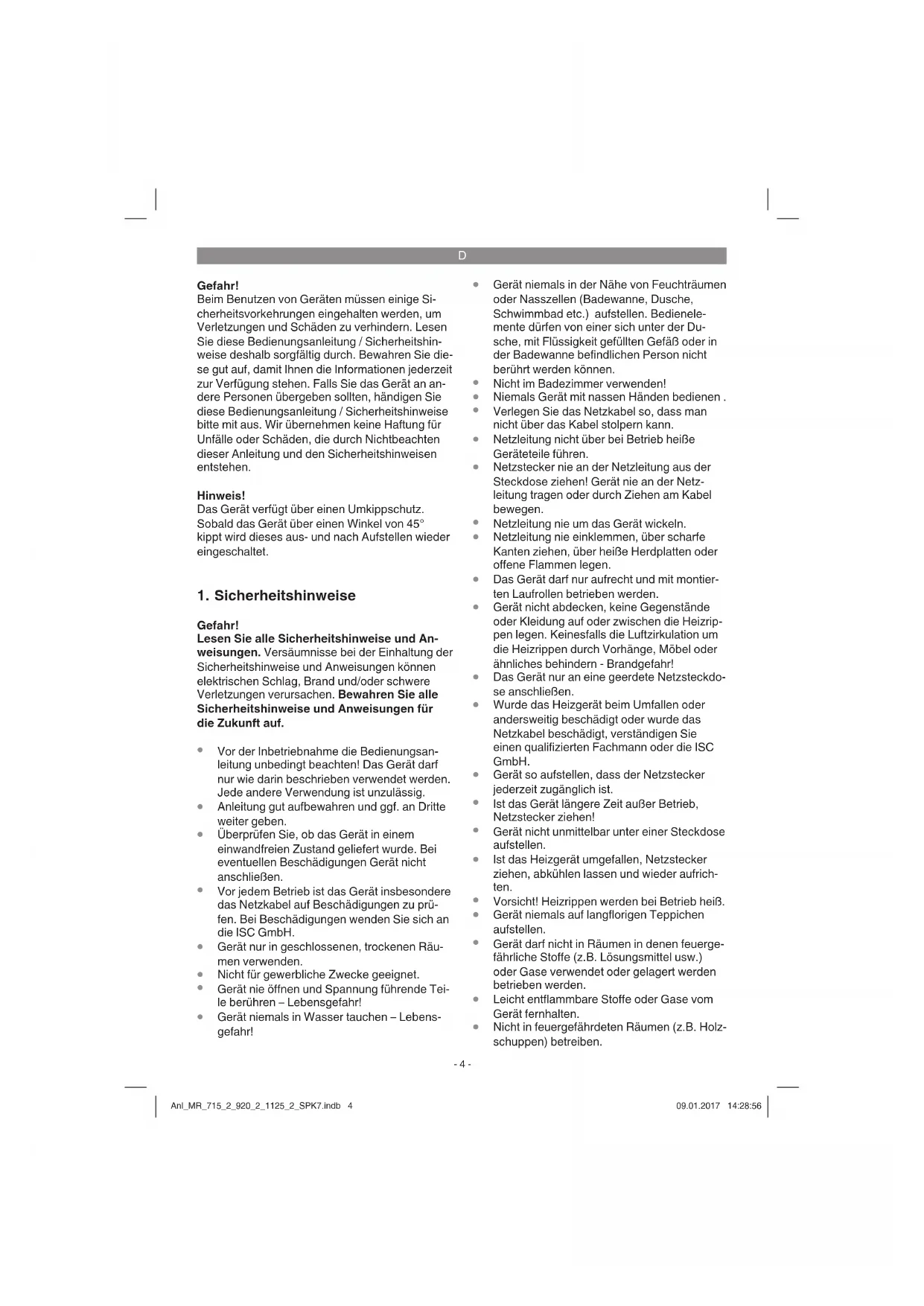

Gefahr! Beim Benutzen von Geräten müssen einige Si- cherheitsvorkehrungen eingehalten werden, um Verletzungen und Schäden zu verhindern. Lesen Sie diese Bedienungsanleitung / Sicherheitshin- weise deshalb sorgfältig durch. Bewahren Sie die- se gut auf, damit Ihnen die Informationen jederzeit zur Verfügung stehen. Falls Sie das Gerät an an- dere Personen übergeben sollten, händigen Sie diese Bedienungsanleitung / Sicherheitshinweise bitte mit aus. Wir übernehmen keine Haftung für Unfälle oder Schäden, die durch Nichtbeachten dieser Anleitung und den Sicherheitshinweisen entstehen. Hinweis! Das Gerät verfügt über einen Umkippschutz. Sobald das Gerät über einen Winkel von 45° kippt wird dieses aus- und nach Aufstellen wieder eingeschaltet.

1. Sicherheitshinweise

Gefahr! Lesen Sie alle Sicherheitshinweise und An- weisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Vor der Inbetriebnahme die Bedienungsan- leitung unbedingt beachten! Das Gerät darf nur wie darin beschrieben verwendet werden. Jede andere Verwendung ist unzulässig.

Anleitung gut aufbewahren und ggf. an Dritte weiter geben.

Überprüfen Sie, ob das Gerät in einem einwandfreien Zustand geliefert wurde. Bei eventuellen Beschädigungen Gerät nicht anschließen.

Vor jedem Betrieb ist das Gerät insbesondere das Netzkabel auf Beschädigungen zu prü- fen. Bei Beschädigungen wenden Sie sich an die ISC GmbH.

Gerät nur in geschlossenen, trockenen Räu- men verwenden.

Nicht für gewerbliche Zwecke geeignet.

Gerät nie öffnen und Spannung führende Tei- le berühren – Lebensgefahr!

Gerät niemals in Wasser tauchen – Lebens- gefahr!

Gerät niemals in der Nähe von Feuchträumen oder Nasszellen (Badewanne, Dusche, Schwimmbad etc.) aufstellen. Bedienele- mente dürfen von einer sich unter der Du- sche, mit Flüssigkeit gefüllten Gefäß oder in der Badewanne befindlichen Person nicht berührt werden können.

Nicht im Badezimmer verwenden!

Niemals Gerät mit nassen Händen bedienen .

Verlegen Sie das Netzkabel so, dass man nicht über das Kabel stolpern kann.

Netzleitung nicht über bei Betrieb heiße Geräteteile führen.

Netzstecker nie an der Netzleitung aus der Steckdose ziehen! Gerät nie an der Netz- leitung tragen oder durch Ziehen am Kabel bewegen.

Netzleitung nie um das Gerät wickeln.

Netzleitung nie einklemmen, über scharfe Kanten ziehen, über heiße Herdplatten oder offene Flammen legen.

Das Gerät darf nur aufrecht und mit montier- ten Laufrollen betrieben werden.

Gerät nicht abdecken, keine Gegenstände oder Kleidung auf oder zwischen die Heizrip- pen legen. Keinesfalls die Luftzirkulation um die Heizrippen durch Vorhänge, Möbel oder ähnliches behindern - Brandgefahr!

Das Gerät nur an eine geerdete Netzsteckdo- se anschließen.

Wurde das Heizgerät beim Umfallen oder andersweitig beschädigt oder wurde das Netzkabel beschädigt, verständigen Sie einen qualifizierten Fachmann oder die ISC GmbH.

Gerät so aufstellen, dass der Netzstecker jederzeit zugänglich ist.

Ist das Gerät längere Zeit außer Betrieb, Netzstecker ziehen!

Gerät nicht unmittelbar unter einer Steckdose aufstellen.

Ist das Heizgerät umgefallen, Netzstecker ziehen, abkühlen lassen und wieder aufrich- ten.

Vorsicht! Heizrippen werden bei Betrieb heiß.

Gerät niemals auf langflorigen Teppichen aufstellen.

Gerät darf nicht in Räumen in denen feuerge- fährliche Stoffe (z.B. Lösungsmittel usw.) oder Gase verwendet oder gelagert werden betrieben werden.

Leicht entflammbare Stoffe oder Gase vom Gerät fernhalten.

Nicht in feuergefährdeten Räumen (z.B. Holz- schuppen) betreiben. Anl_MR_715_2_920_2_1125_2_SPK7.indb 4Anl_MR_715_2_920_2_1125_2_SPK7.indb 4 09.01.2017 14:28:5609.01.2017 14:28:56D

Heizgerät nur mit vollständig ausgerollter Netzleitung betreiben.

Mindestabstand von 50 cm zu Gegenstän- den, Wänden usw. beachten.

Nicht geeignet zur Installation an festverleg- ten Elektroleitungen.

Keine Fremdkörper in Geräteöffnungen ein- führen – Gefahr von Stromschlag und Geräte- beschädigung.

Kinder und Personen unter Medikamenten- oder Alkoholeinfluss sind vom Gerät fernzu- halten.

Wartungsarbeiten und Reparaturen dürfen nur vom autorisierten Fachpersonal ausge- führt werden.

Achtung! Gerät nicht abdecken - Brand- gefahr! Beachten Sie das Symbol auf dem Gerät (Abb. 6).

Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit ver- ringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfah- rung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichti- gung durchgeführt werden.

Kinder jünger als 3 Jahre sind fernzuhalten, es sei denn, sie werden ständig überwacht.

Kinder ab 3 Jahren und jünger als 8 Jahre dürfen das Gerät nur ein- und ausschalten, wenn sie beaufsichtigt werden oder bezüglich des sicheren Gebrauchs des Gerätes unter- wiesen wurden und die daraus resultierenden Gefahren verstanden haben, vorausgesetzt, dass das Gerät in seiner normalen Ge- brauchslage platziert oder installiert ist. Kin- der ab 3 Jahren und jünger als 8 Jahre dürfen nicht den Stecker in die Steckdose stecken, das Gerät nicht regulieren, das Gerät nicht reinigen und/oder nicht die Wartung durch den Benutzer durchführen.

Vorsicht - Einige Teile des Produktes kön- nen sehr heiß werden und Verbrennungen verursachen. Besondere Vorsicht ist ge- boten, wenn Kinder und schutzbedürftige Personen anwesend sind.

Es wird empfohlen, das Gerät nur an eine Stromversorgung anzuschließen, die über eine Fehlerstrom-Schutzeinrichtung (RCD) mit einem Auslösestrom von höchstens 30 mA geschützt ist.

2. Gerätebeschreibung und

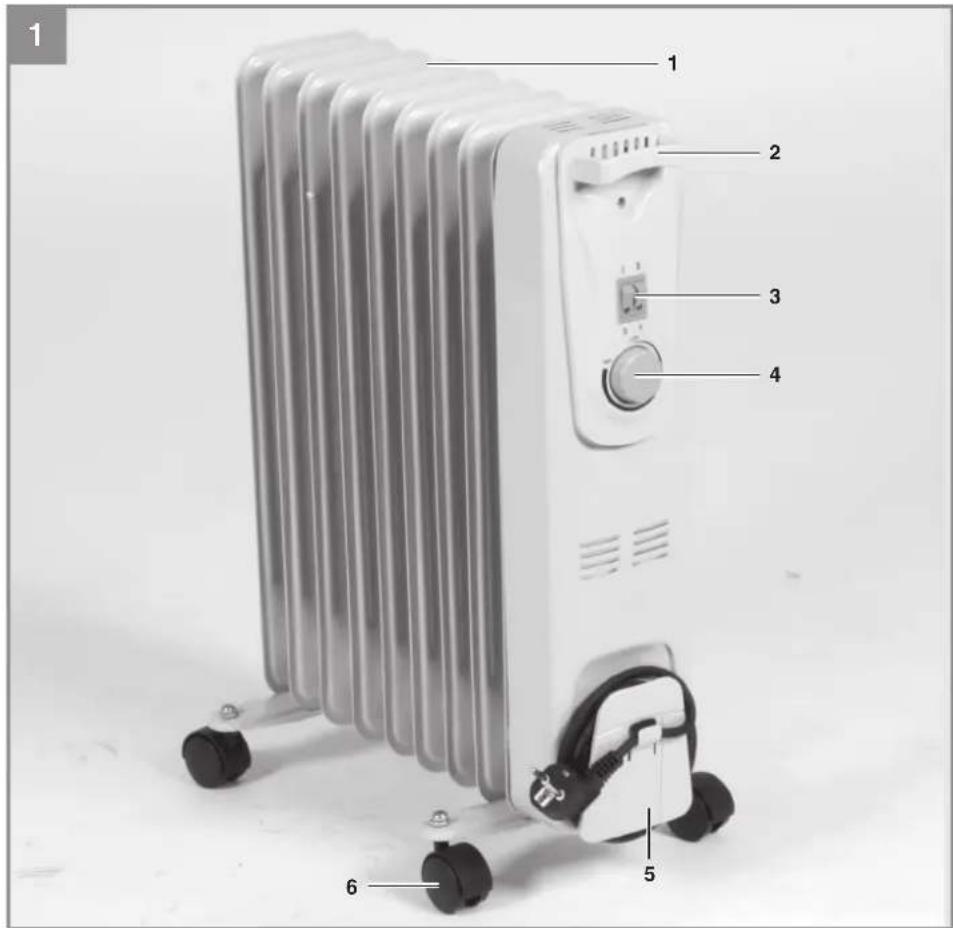

2.1 Gerätebeschreibung (Bild 1)

1 Heizrippen 2 Griff 3 Heizstufenschalter 4 Thermostatregler 5 Kabelaufwicklung 6 Lenkrollen

Bitte überprüfen Sie die Vollständigkeit des Arti- kels anhand des beschriebenen Lieferumfangs. Bei Fehlteilen wenden Sie sich bitte spätestens innerhalb von 5 Arbeitstagen nach Kauf des Arti- kels unter Vorlage eines gültigen Kaufbeleges an unser Service Center oder an die Verkaufstelle, bei der Sie das Gerät erworben haben. Bitte beachten Sie hierzu die Gewährleistungstabelle in den Service-Informationen am Ende der An- leitung.

Öffnen Sie die Verpackung und nehmen Sie das Gerät vorsichtig aus der Verpackung.

Entfernen Sie das Verpackungsmaterial so- wie Verpackungs-/ und Transportsicherungen (falls vorhanden).

Überprüfen Sie, ob der Lieferumfang vollstän- dig ist.

Kontrollieren Sie das Gerät und die Zubehör- teile auf Transportschäden.

Bewahren Sie die Verpackung nach Möglich- keit bis zum Ablauf der Garantiezeit auf. Gefahr! Gerät und Verpackungsmaterial sind kein Kinderspielzeug! Kinder dürfen nicht mit Kunststoff beuteln, Folien und Kleinteilen spielen! Es besteht Verschluckungs- und Er- stickungsgefahr!

4 St. Laufrollen mit Hutmutter

2 St. Laufrollenträger

2 St. Befestigungsbügel mit Flügelmutter

3. Bestimmungsgemäße

Verwendung Das Gerät ist nur als Zusatzheizung in trockenen, geschlossenen Räumen bestimmt. Es ist ausschließlich für die Aufstellung am Boden vorgesehen. Das Gerät darf nur nach seiner Bestimmung ver- wendet werden. Jede weitere darüber hinausge- hende Verwendung ist nicht bestimmungsgemäß. Für daraus hervorgerufene Schäden oder Verlet- zungen aller Art haftet der Benutzer/Bediener und nicht der Hersteller. Bitte beachten Sie, dass unsere Geräte bestim- mungsgemäß nicht für den gewerblichen, hand- werklichen oder industriellen Einsatz konstruiert wurden. Wir übernehmen keine Gewährleistung, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird.

5. Vor Inbetriebnahme

Das Gerät kann frei im Raum stehend verwendet werden. Ein 50 cm Mindestabstand von Wänden, brennbaren Materialien (Möbel, Gardinen usw.) zum Gehäuse ist einzuhalten. Das Gerät darf nur in senkrechter Stellung auf einer stabilen Fläche und komplett montiert betrieben werden. Das Betreiben auf einer instabilen Fläche (z. B. Bett) ist nicht zulässig. Achtung! Vor Inbetriebnahme überprüfen, ob die vorhandene Spannung mit der angegebenen Spannung auf dem Datenschild übereinstimmt. Beachten Sie die unter Punkt 1 angeführten Sicherheitshinweise.

5.1 Montage der Laufrollen (Abb. 2 – 4)

Achtung! Um Beschädigungen zu vermeiden, Heizgerät mit der Unterseite nach oben auf eine weiche Unterlage (z.B. Teppich) stellen.

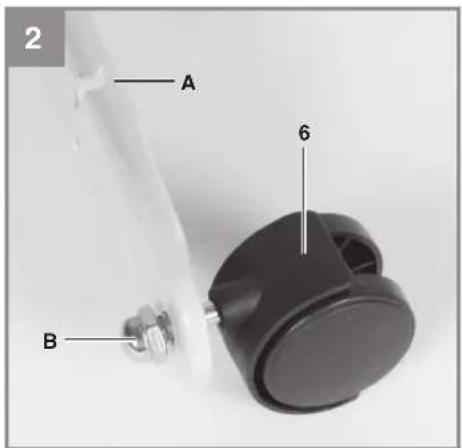

Jeweils 2 Laufrollen (6) auf den Laufrollenträ- ger (A) stecken und mit der Hutmutter (B) festschrauben.

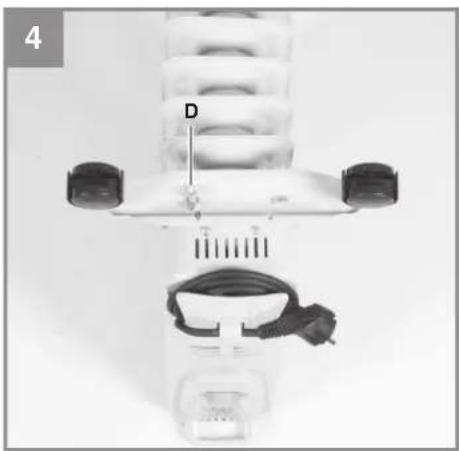

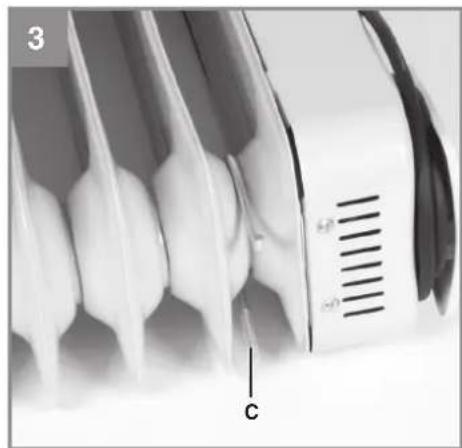

Befestigungsbügel (C) unter das Heizkörper- element (A) schieben und den Laufrollenträ- ger mit den Flügelmuttern (D) festschrauben. Gleiches am letzten Rippenzwischenraum wiederholen.

Sollte das Gerät kippen oder umfallen, unterbricht ein im Gerät eingebauter Sicherheitsschalter die Stromzufuhr. Sobald das Gerät aufgerichtet wird, wird die Stromzufuhr wieder hergestellt. Bei Erstinbetriebnahme oder nach längerer Betriebspause kann es zu einer kurzzeitigen Geruchsbildung kommen. Dies ist kein Fehler.

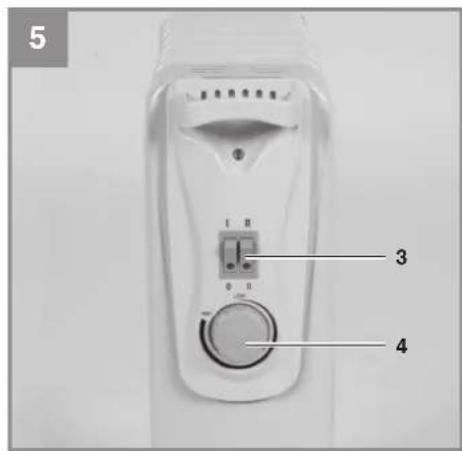

6.1 Funktionsschalter (Abb. 5 / Pos. 3):

geringe Heizleistung – Schalter auf Position „I“

mittlere Heizleistung – Schalter auf Position „II“

maximale Heizleistung – Schalter auf Position „I + II“ Die mögliche Heizleistung entnehmen Sie den technischen Daten unter Punkt 4! Anl_MR_715_2_920_2_1125_2_SPK7.indb 6Anl_MR_715_2_920_2_1125_2_SPK7.indb 6 09.01.2017 14:28:5609.01.2017 14:28:56D

Hinweis: Um bei höchster Heizleistung eine zu hohe Heizrippentemperatur zu vermeiden, schaltet die Heizung zur Sicherheit bei einer bestimmten Heizrippentemperatur ab. Sobald die Heizrippen auf eine bestimmte Temperatur abgekühlt sind, schaltet die Heizung wieder ein und der Zyklus beginnt erneut. Dies ist kein Gerätefehler.

6.2 Thermostatregler/Raumtemperaturregler

(Abb. 5 / Pos. 4): Hinweis: Der Thermostatregler funktioniert nach einem Transport erst dann ordnungsgemäß, wenn das Gerät die Umgebungstemperatur angenommen hat. Schalten Sie mit den beiden Funktionsschalter die gewünschte Wärmeleistung ein. Drehen Sie den Regler auf „MAX“ bis die gewünschte Raumtemperatur erreicht ist. Anschließend den Regler zurückdrehen, bis ein deutliches Klicken zu hören ist. Der Thermostatregler, schaltet das Heizgerät automatisch ein- und aus und sorgt für eine annähernd konstante Raumtemperatur. Voraussetzung dafür ist, das Heizgerät ist mit einer ausreichenden Heizleistung für den zu heizenden Raum ausgestattet.

7. Reinigung, Wartung und

Ersatzteilbestellung Gefahr! Ziehen Sie vor allen Reinigungsarbeiten den Netzstecker.

Vor Beginn von Reinigungs- und Wartungs- arbeiten muss das Gerät ausgeschaltet, vom Stromnetz getrennt und abgekühlt sein.

Zur Reinigung des Gehäuses ein leicht feuch- tes Tuch verwenden.

Verunreinigungen durch Staub mit einem Staubsauger entfernen.

Wartungs- und Reparaturarbeiten aus- schließlich von einer Elektrowerkstatt oder der ISC GmbH durchführen lassen.

Die Netzleitung muss regelmäßig auf De- fekte oder Beschädigungen geprüft werden. Eine beschädigte Netzleitung darf nur vom Elektrofach-mann oder der ISC GmbH unter Berücksichtigung der einschlägigen Bestim- mungen ausgetauscht werden.

Im Geräteinneren befinden sich keine weite- ren zu wartenden Teile. 7.3. Ersatzteilbestellung Bei der Ersatzteilbestellung sollten folgende Angaben gemacht werden:

Artikelnummer des Gerätes

Ident-Nummer des Gerätes

Ersatzteil-Nummer des erforderlichen Ersatz- teils Aktuelle Preise und Infos finden Sie unter www.isc-gmbh.info

Wiederverwertung Das Gerät befindet sich in einer Verpackung um Transportschäden zu verhindern. Diese Ver- packung ist Rohstoff und ist somit wieder verwendbar oder kann dem Rohstoffkreislauf zurückgeführt werden. Das Gerät und dessen Zubehör bestehen aus verschiedenen Materialien, wie z.B. Metall und Kunststoff e. Führen Sie defekte Bauteile der Sondermüll- entsorgung zu. Fragen Sie im Fachgeschäft oder in der Gemeindeverwaltung nach!

Die Heizrippen sind mit einem Spezialöl gefüllt. Reparaturen die das Öffnen der Öl- dichtung erfordern dürfen nur durch die ISC GmbH durchgeführt werden. Bei Ölaustritt ist das Gerät zur Überprüfung an die ISC-GmbH zu senden.

Richtlinien hinsichtlich der Entsorgung des Öls bei Verschrottung des Gerätes sind zu befolgen.

Lagern Sie das Gerät und dessen Zubehör an einem dunklen, trockenen und frostfreiem sowie für Kinder unzugänglichem Ort. Die optimale Lagertemperatur liegt zwischen 5 und 30 ˚C. Bewahren Sie das Gerät in der Originalverpackung auf. Anl_MR_715_2_920_2_1125_2_SPK7.indb 7Anl_MR_715_2_920_2_1125_2_SPK7.indb 7 09.01.2017 14:28:5609.01.2017 14:28:56D

Nur für EU-Länder Werfen Sie Elektrowerkzeuge nicht in den Hausmüll! Gemäß europäischer Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt werden und einer umwelt- gerechten Wiederverwertung zugeführt werden. Recycling-Alternative zur Rücksendeauff orderung: Der Eigentümer des Elektrogerätes ist alternativ anstelle Rücksendung zur Mitwirkung bei der sachge- rechten Verwertung im Falle der Eigentumsaufgabe verpfl ichtet. Das Altgerät kann hierfür auch einer Rücknahmestelle überlassen werden, die eine Beseitigung im Sinne der nationalen Kreislaufwirt- schafts- und Abfallgesetze durchführt. Nicht betroff en sind den Altgeräten beigefügte Zubehörteile und Hilfsmittel ohne Elektrobestandteile. Der Nachdruck oder sonstige Vervielfältigung von Dokumentation und Begleitpapieren der Produkte, auch auszugsweise, ist nur mit ausdrücklicher Zustimmung der iSC GmbH zulässig. Technische Änderungen vorbehalten Anl_MR_715_2_920_2_1125_2_SPK7.indb 8Anl_MR_715_2_920_2_1125_2_SPK7.indb 8 09.01.2017 14:28:5709.01.2017 14:28:57D

Garantieurkunde Sehr geehrte Kundin, sehr geehrter Kunde, unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte dieses Gerät dennoch einmal nicht einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter der auf dieser Garantiekarte angegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch telefo- nisch über die angegebene Servicerufnummer zur Verfügung. Für die Geltendmachung von Garantiean- sprüchen gilt folgendes:

1. Diese Garantiebedingungen richten sich ausschließlich an Verbraucher, d. h. natürliche Personen,

die dieses Produkt weder im Rahmen ihrer gewerblichen noch anderen selbständigen Tätigkeit nutzen wollen. Diese Garantiebedingungen regeln zusätzliche Garantieleistungen, die der u. g. Hersteller zusätzlich zur gesetzlichen Gewährleistung Käufern seiner Neugeräte verspricht. Ihre gesetzlichen Gewährleistungsansprüche werden von dieser Garantie nicht berührt. Unsere Garan- tieleistung ist für Sie kostenlos.

2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel an einem von Ihnen erworbenen neu-

en Gerät des u. g. Herstellers, die auf einem Material- oder Herstellungsfehler beruhen und ist nach unserer Wahl auf die Behebung solcher Mängel am Gerät oder den Austausch des Gerätes be- schränkt. Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder berufl ichen Einsatz konstruiert wurden. Ein Garantievertrag kommt daher nicht zustande, wenn das Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebe- trieben verwendet wurde oder einer gleichzusetzenden Beanspruchung ausgesetzt war.

3. Von unserer Garantie ausgenommen sind:

- Schäden am Gerät, die durch Nichtbeachtung der Montageanleitung oder aufgrund nicht fach- gerechter Installation, Nichtbeachtung der Gebrauchsanleitung (wie durch z.B. Anschluss an eine falsche Netzspannung oder Stromart) oder Nichtbeachtung der Wartungs- und Sicherheitsbestim- mungen oder durch Aussetzen des Geräts an anomale Umweltbedingungen oder durch mangelnde Pfl ege und Wartung entstanden sind. - Schäden am Gerät, die durch missbräuchliche oder unsachgemäße Anwendungen (wie z.B. Über- lastung des Gerätes oder Verwendung von nicht zugelassenen Einsatzwerkzeugen oder Zubehör), Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub, Transportschäden), Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) entstanden sind. - Schäden am Gerät oder an Teilen des Geräts, die auf einen gebrauchsgemäßen, üblichen oder sonstigen natürlichen Verschleiß zurückzuführen sind.

4. Die Garantiezeit beträgt 24 Monate und beginnt mit dem Kaufdatum des Gerätes. Garantieansprü-

che sind vor Ablauf der Garantiezeit innerhalb von zwei Wochen, nachdem Sie den Defekt erkannt haben, geltend zu machen. Die Geltendmachung von Garantieansprüchen nach Ablauf der Ga- rantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer Verlängerung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät oder für etwaige eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort- Services.

5. Für die Geltendmachung Ihres Garantieanspruches melden Sie bitte das defekte Gerät an unter:

www.isc-gmbh.info. Halten Sie bitte den Kaufbeleg oder andere Nachweise Ihres Kaufs des Neu- geräts bereit. Geräte, die ohne entsprechende Nachweise oder ohne Typenschild eingesendet wer- den, sind von der Garantieleistung aufgrund mangelnder Zuordnungsmöglichkeit ausgeschlossen. Ist der Defekt des Gerätes von unserer Garantieleistung erfasst, erhalten Sie umgehend ein repa- riertes oder neues Gerät zurück. Selbstverständlich beheben wir gegen Erstattung der Kosten auch gerne Defekte am Gerät, die vom Garantieumfang nicht oder nicht mehr erfasst sind. Dazu senden Sie das Gerät bitte an unsere Service- adresse. Für Verschleiß-, Verbrauchs- und Fehlteile verweisen wir auf die Einschränkungen dieser Garantie ge- mäß den Service-Informationen dieser Bedienungsanleitung. iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland) Anl_MR_715_2_920_2_1125_2_SPK7.indb 9Anl_MR_715_2_920_2_1125_2_SPK7.indb 9 09.01.2017 14:28:5709.01.2017 14:28:57D
