BEDIENUNGSANLEITUNG BS 1714 A CB BOMANN

Bedienungsanleitung / Garantie

Bedienungsanleitung .... Seite 6

Übersicht der Bedienelemente

Overzicht van de bedieningselementen • Liste des différents éléments de commande Indicación de los elementos de manejo • Elementi di comando • Overview of the Components Przegląd elementów obsługi • A kezelőelemek áttekintése Обзор деталей прибора • نظرة عامة على المكونات

Montage

Vielen Dank, dass Sie sich für unser Produkt entschieden haben. Wir wünschen Ihnen viel Freude mit dem Gerät.

Symbole in dieser Bedienungsanleitung

Wichtige Hinweise für Ihre Sicherheit sind besonders gekennzeichnet. Beachten Sie diese Hinweise unbedingt, um Unfälle und Schäden am Gerät zu vermeiden:

WARNUNG:

Warnt vor Gefahren für Ihre Gesundheit und zeigt mögliche Verletzungsrisiken auf.

ACHTUNG:

Weist auf mögliche Gefährdungen für das Gerät oder andere Gegenstände hin.

HINWEIS: Hebt Tipps und Informationen für Sie hervor.

Inhalt

Übersicht der Bedienelemente....3

Montage 4

Demontage/Wartung....5

Allgemeine Hinweise....6

Spezielle Sicherheitshinweise für dieses Gerät......6

Übersicht der Bedienelemente/Lieferumfang 7

Auspacken des Gerätes....7

Anwendungshinweise 8

Ein-/Ausschalter (3 und 15) 8

Montage und Aufladen des Akkus....8

Wandmontage der Ladestation....8

Montage des Gerätes 8

Aufladen des Akkus 8

Benutzung des Gerätes......8

Teleskop-Fugendüse am Grundgerät......8

Auffangbehälter entleeren....9

Reinigung....9

Bauteile 6 bis 8....9

Bodendüse 9

Aufbewahrung......9

Störungsbehebung....9

Technische Daten 9

Hinweis zur Richtlinienkonformität 10

Garantie....10

Garantiebedingungen ....10

Garantieabwicklung ....10

Entsorgung....11

Ausbau der Akkus/Batterieentsorgung 11

Bedeutung des Symbols „Mülltonne“ 11

Allgemeine Hinweise

Lesen Sie vor Inbetriebnahme dieses Gerätes die Bedienungsanleitung sehr sorgfältig durch und bewahren Sie diese inkl. Garantieschein, Kassenbon und nach Möglichkeit den Karton mit Innenverpackung gut auf. Falls Sie das Gerät an Dritte weitergeben, geben Sie auch die Bedienungsanleitung mit.

- Benutzen Sie das Gerät ausschließlich für den privaten und den dafür vorgesehenen Zweck. Dieses Gerät ist nicht für den gewerblichen Gebrauch bestimmt.

- Das Netzteil ist nur zur Benutzung in trockenen Räumen geeignet.

- Überprüfen Sie, ob Ausgangsstrom, -spannung und die Polarität des Netzteils mit den Angaben auf dem angeschlossenen Gerät übereinstimmen!

- Berühren Sie das angeschlossene Netzteil nicht mit feuchten Händen!

- Zur Reinigung trennen Sie das Gerät ggf. vom Netzteil.

- Achten Sie darauf, dass das Kabel des Netzteils nicht geknickt, eingeklemmt, überfahren wird oder mit Hitzequellen in Berührung kommt.

- Benutzen Sie kein beschädigtes Netzteil.

- Reparieren Sie das Gerät nicht selbst, sondern suchen Sie einen autorisierten Fachmann auf.

- Das Gerät und das Netzkabel müssen regelmäßig auf Zeichen von Beschädigungen untersucht werden. Wird eine Beschädigung festgestellt, darf das Gerät nicht mehr benutzt werden.

• Verwenden Sie nur Original-Zubehör.

- Zur Sicherheit Ihrer Kinder lassen Sie keine Verpackungssteile (Plastikbeutel, Karton, Styropor, etc.) erreichbar liegen.

WARNUNG:

Lassen Sie kleine Kinder nicht mit Folie spielen. Es besteht Erstickungsgefahr!

Spezielle Sicherheitshinweise für dieses Gerät

- Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt werden oder bezüglich des sicheren

Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen.

• Kinder dürfen nicht mit dem Gerät spielen.
• Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.
• Das Gerät ist für den Betrieb mit Sicherheitskleinspannung ausgelegt. Es darf nur an die auf dem Typenschild aufgedruckte Versorgungsspannung angeschlossen werden.
• Wenn die Netzanschlussleitung dieses Gerätes beschädigt wird, muss sie durch eine besondere Anschlussleitung ersetzt werden, die vom Hersteller oder seinem Kundendienst erhältlich ist.
• Benutzen Sie nur das im Lieferumfang enthaltene Netzteil „YLS0041A-E180020“.
• Saugen Sie nichts Brennbares oder Flüssigkeiten auf!
• Vermeiden Sie, spitze oder scharfe Gegenstände aufzusaugen!
• Saugen Sie niemals ohne Filter.

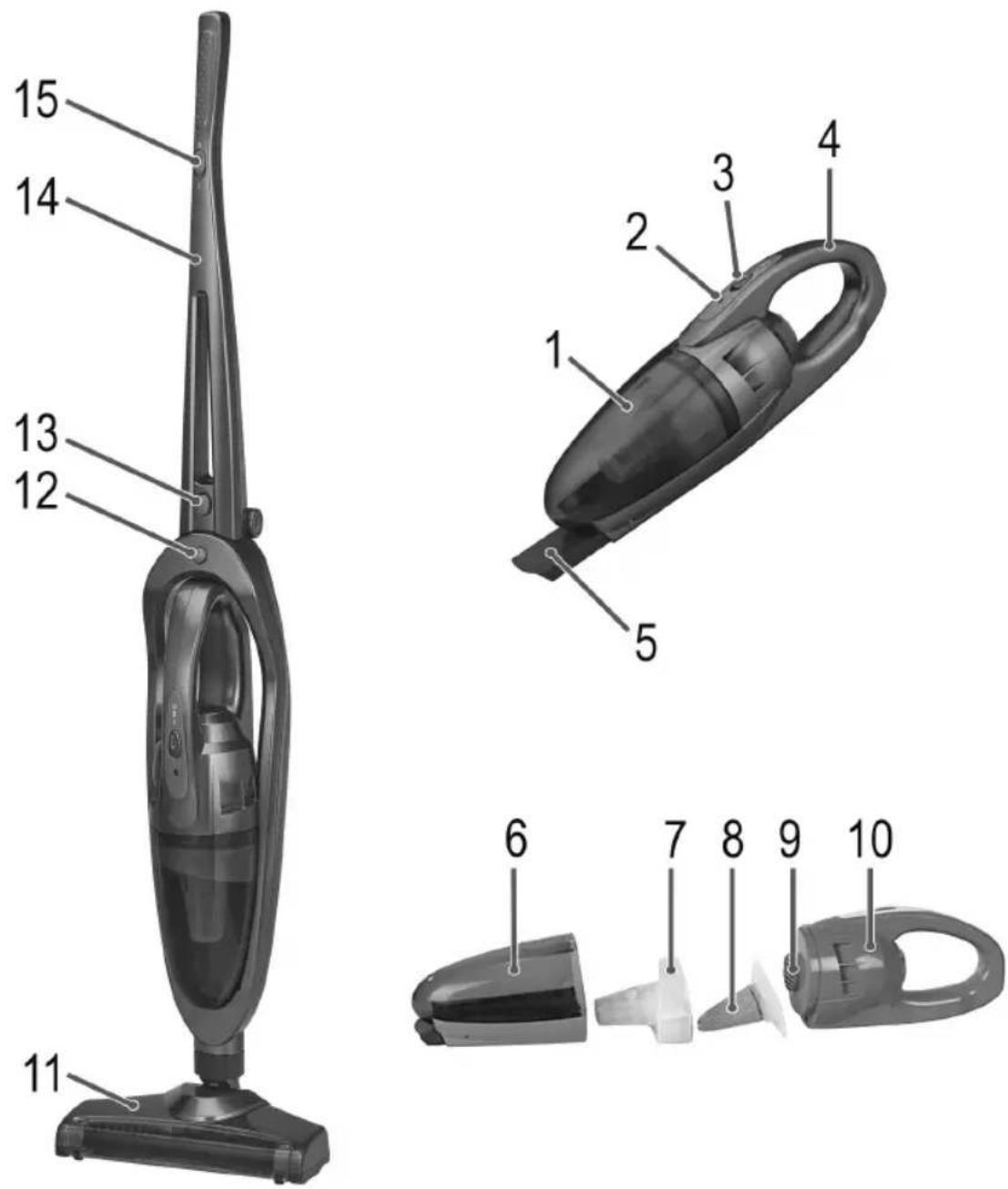

Übersicht der Bedienelemente/Lieferumfang

Seite 3

1 Grundgerät
2 Ladekontrollleuchte
3 Ein- / Ausschalter am Grundgerät
4 Griff am Grundgerät
5 Teleskop-Fugendüse
6 Auffangbehälter für Schmutz
7 Grobstaubfilter
8 Feinstaubfilter
9 Saugeinlass
10 Motorgehäuse mit Luftauslass
11 Bodendüse mit Turbo-Bürste
12 Taste Entriegelung für Grundgerät
13 Taste Entriegelung für Klappgriff
14 Klappgriff mit Gerätehalter
15 Ein- / Ausschalter für Gerät mit Bodendüse

Seite 4

16 Wandhalterung

17 Standfuß

18 Anschlussbuchse für Netzteil

19 Kontaktstifte

20 Ladekontakte

Seite 5

21 Ver- / Entriegelung für Bodendüse
22 Turbo-Bürste
23 Ver- / Entriegelung für Fügendüse
24 Ver-/Entriegelung für Auffangbehälter

Ohne Abb.:

1x Netzteil
3x Dübel
3x Schraube

Auspacken des Gerätes

1. Nehmen Sie das Gerät aus seiner Verpackung.
2. Prüfen Sie den Lieferumfang auf Vollständigkeit.
3. Überprüfen Sie das Gerät auf eventuelle Transportschäden, um Gefährdungen zu vermeiden.

i HINWEIS:

Sollten Sie einen Transportschaden feststellen, wenden Sie sich umgehend an Ihren Händler. Ein beschädigtes Gerät nicht in Betrieb nehmen!

1. Entfernen Sie die Transportsicherungen an den beiden Ein-/Ausschaltern.

Anwendungshinweise

• Das Gerät ist sehr gut geeignet, um schnell kleine Mengen trockenen Schmutz oder Staub aufzusaugen.
• Der Betrieb des Gerätes erfolgt über den aufgeladenen Akku. Der Akku wird über die mitgelieferte Ladestation aufgeladen. Zuvor müssen Sie das Gerät komplett montieren und in die Ladestation hängen.
  • Die Ladestation ist auch zur Wandmontage geeignet.
• Ein direkter Netzbetrieb mit dem Netzteil ist nicht möglich.

Ein- / Ausschalter (3 und 15)

O Gerät aus

I Gerät ein

Montage und Aufladen des Akkus

Wandmontage der Ladestation

WARNUNG:

Vergewissern Sie sich vorher, ob sich Leitungen in der Wand verbergen, die Sie beschädigen könnten!

HINWEIS:

• Es muss sich eine Steckdose in der Nähe befinden.

• Montieren Sie die Wandhalterung ohne Standfuß.

• Halten Sie die Wandhalterung an die Wand und zeichnen Sie 3 Löcher an.

• Bohren Sie die Löcher und setzen Sie die Dübel in die Wand.
• Drehen Sie die Schrauben in die Dübel und hängen Sie die Wandhalterung ein.
• Ziehen Sie die Schrauben handfest an.

Montage des Gerätes

Beachten Sie hierzu die Abbildungen auf Seite 4.

A Möchten Sie die Ladestation nicht an der Wand befestigen, stecken Sie die Wandhalterung auf den Standfuß. Sie muss einrasten. Stellen Sie die montierte Ladestation auf eine ebene, stabile Oberfläche.
B Verbinden Sie das Netzkabel mit der Anschlussbuchse an der Ladestation.
C Verbinden Sie den Gerätehalter mit der Bodendüse. Er muss einrasten. Beachten Sie die Kontaktstifte an der Bodendüse.
D Befestigen Sie das Grundgerät in dem Gerätehalter.

ACHTUNG:

Die Teleskop-Fugendüse muss eingeschoben sein! Wird das Grundgerät mit ausgeschobener Fugendüse in den Gerätehalter eingesetzt, verklemmt die Fugendüse.

Setzen Sie zuerst die Fugendüse in die Öffnung des Gerätehalters. Dann drücken Sie den Griff des Grundgerätes in den Gerätehalter. Er muss hörbar einrasten.

E Wenn Sie den Akku aufladen möchten, hängen Sie das komplett montierte Gerät in die Ladestation. Achten Sie

8

auf Stabilität und korrekte Montage. Die Kontakte des Gerätehalters müssen die Kontakte an der Ladestation berühren. Die 4 Kontakte müssen sauber und trocken sein. Anderenfalls wird der Akku nicht aufgeladen.

F Zur platzsparenden Aufbewahrung können Sie den Griff des Gerätehalters einklappen. Drücken Sie dafür die Taste (13).

Aufladen des Akkus

1. Schalten Sie das Gerät aus (Position beider Schalter: O).
2. Schließen Sie das Netzteil an einer geprüften Steckdose an. Laden Sie das Gerät vor der ersten Benutzung 12-14 Stunden auf.

i HINWEIS:

• Während des Ladevorgangs blinkt die Kontrollleuchte.
• Ist der Akku vollständig aufgeladen, leuchtet die Kontrollleuchte kontinuierlich.

• Es ist normal, dass sich das Gerät während des Aufladens erwärmt.

• Beenden Sie alle weiteren Ladungen nach spätestens 12 Stunden.

ACHTUNG:

Ziehen Sie nach 12 Stunden Ladezeit immer den Stecker aus der Steckdose.

HINWEIS zur Akku-Lebensdauer:

Sie verlängern die Lebensdauer des Akkus, wenn Sie Folgendes beachten:

• Warten Sie mit dem Laden, bis der Akku nahezu leer ist.
• Laden Sie das Gerät nur bei einer Umgebungstemperatur zwischen 0 ° und +40 °C.

Benutzung des Gerätes

• Sie können das Gerät als Bodenstaubsauger oder als Handstaubsauger (Grundgerät) benutzen.
• Um das Grundgerät aus dem Gerätehalter zu lösen, drücken Sie die Taste (12) und ziehen das Gerät gleichzeitig am Griff heraus. (Seite 5, Abb. G)
• Schalten Sie das Gerät entweder mit dem Ein-/Ausschalter (3) oder (15) ein bzw. aus.

HINWEIS:

Wenn Sie das Gerät als Bodenstaubsauger nutzen, lässt es sich auch mit dem Ein-/Ausschalter am Grundgerät einschalten. In diesem Fall können Sie es dann nur am Schalter des Grundgerätes wieder ausschalten.

Teleskop-Fugendüse am Grundgerät

Sie können die Fugendüse verlängern.

• Ziehen Sie die Fugendüse heraus, bis die Verriegelung (23) an der Rückseite des Gerätes einrastet.
• Um die Fugendüse wieder einzuschieben, drücken Sie auf die Entriegelung (23).

Auffangbehälter entleeren

Beachten Sie hierzu die Abbildung K auf Seite 5.

1. Schalten Sie das Gerät aus (Position beider Schalter: O).
2. Halten Sie das Gerät waagerecht, wenn Sie den Auffangbehälter öffnen.
3. Schieben Sie die Entriegelung (24) und drehen Sie gleichzeitig das Motorgehäuse vom Auffangbehälter ab.

4. Ziehen Sie erst den Feinstaubfilter und danach den Grobstaubfilter aus dem Auffangbehälter.

5. Entleeren Sie die Bauteile.

6. Setzen Sie die Bauteile in umgekehrter Reihenfolge wieder in den Auffangbehälter ein.
7. Um den Auffangbehälter wieder am Motorgehäuse zu befestigen, gehen Sie wir folgt vor: Beachten Sie die 3 Rastnasen am Motorgehäuse und die 3 Aussparungen am Auffangbehälter. Setzen Sie die Rastnasen in die Aussparungen und drehen Sie gleichzeitig das Motorgehäuse fest. Die Verriegelung (24) muss einrasten.

Reinigung

WARNUNG:

Das Motorgehäuse auf keinen Fall zum Reinigen in Wasser tauchen. Es könnte zu einem elektrischen Schlag oder Brand führen.

ACHTUNG:

• Benutzen Sie keine Drahtbürste oder andere scheuernde Gegenstände.
• Benutzen Sie keine scharfen oder scheuernden Reinigungsmittel.
• Die einzelnen Bauteile sind nicht für die Reinigung in der Spülmaschine geeignet.

- Das Gehäuse kann mit einem leicht feuchten Tuch abgewischt werden.

- Das Netzteil können Sie mit einem trockenen Tuch abwischen.

Bauteile 6 bis 8

• Diese Bauteile können Sie unter fließendem Wasser abspülen. Bei Bedarf können Sie die Bauteile auch im warmen Spülwasser mit einer weichen Bürste waschen.
• Lassen Sie die Bauteile trocknen, bevor Sie das Gerät wieder zusammensetzen.

Bodendüse

Beachten Sie hierzu die Abbildungen H - J auf Seite 5.

• Um die Bodendüse vom Gerätehalter abzuziehen, drücken Sie die Entriegelung (21).
• Entfernen Sie Fäden und Haare, die sich an der Bürste aufgerollt haben. Nehmen Sie gegebenenfalls eine Schere zur Hilfe.

Aufbewahrung

• Reinigen Sie das Gerät wie beschrieben und lassen Sie es vollständig trocknen.
• Sie können die zuvor montierte Ladestation zur Aufbewahrung nutzen.
• Wir empfehlen, das Gerät in der Original-Verpackung aufzubewahren, wenn Sie es über einen längeren Zeitraum nicht benutzen möchten.

- Lagern Sie das Gerät immer außerhalb der Reichweite von Kindern an einem gut belüfteten und trockenen Ort.

Störungsbehebung

Störung Mögliche Ursache Abhilfe
Das Gerät ist ohne Funktion.	Die Schalterstellung ist nicht richtig gewählt.	Überprüfen Sie die Schalterstellung.
	Der Akku ist leer. Laden Sie den Akku auf.
Schwache Saugleistung.	Der Akku ist fast leer.	Laden Sie den Akku auf.
	Die Filter sind verschmutzt.	Reinigen Sie die Filter wie unter „Reinigung“ beschrieben.
		ACHTUNG:Nehmen Sie den Betrieb nur mit trockenen Filtern wieder auf!
Geräusche während des Betriebs.	Es befindet sich ein aufgesaugter Fremdkörper in der Bodendüse.	Entfernen Sie den Fremdkörper. Wenn nötig, trennen Sie die Bodendüse vom Gerätehalter.

Technische Daten

Modell: BS 1714 A CB

Nettogewicht (nur Akkusauger): ...... ca. 1,24 kg

Netzteil

Schutzklasse:......II
Eingang: AC 100-240V, 50/60Hz, 0.3A
Ausgang: DC 18 V, 200 mA
Polarität:

Akku: 10 x 1,2 V, 1800 mAh NiMH Laufzeit: 20 Minuten maximal Ladezeit: 12 Stunden

Technische und gestalterische Änderungen im Zuge stetiger Produktentwicklungen vorbehalten.

Hinweis zur Richtlinienkonformität

Hiermit erklärt der Hersteller, dass sich das Gerät BS 1714 A CB in Übereinstimmung mit den folgenden Anforderungen befindet:

• Europäische Niederspannungsrichtlinie 2014 / 35 / EU
• EU-Richtlinie für elektromagnetische Verträglichkeit 2014 / 30 / EU
- Ökodesign Richtlinie 2009 / 125 / EG
• RoHS-Richtlinie 2011 / 65 / EG

Garantie

Garantiebedingungen

1. Gegenüber Verbrauchern gewähren wir bei privater Nutzung des Geräts eine Garantie von 24 Monaten ab Kaufdatum.
   Ist das Gerät zur gewerblichen Nutzung geeignet, gewähren wir beim Kauf durch Unternehmer für das Gerät eine Garantie von 12 Monaten.
   Die Garantiezeit für Verbraucher reduziert sich auf 12 Monate, sofern sie ein zur gewerblichen Nutzung geeignetes Gerät – auch teilweise – gewerblich nutzen.
2. Voraussetzung für unsere Garantieleistungen sind der Kauf des Geräts in Deutschland bei einem unserer Vertragshändler sowie die Übersendung einer Kopie des Kaufbelegs und dieses Garantiescheins an uns. Befindet sich das Gerät zum Zeitpunkt des Garantiefalls im Ausland, muss es auf Kosten des Käufers uns zur Erbringung der Garantieleistungen zur Verfügung gestellt werden.
3. Mängel müssen innerhalb von 14 Tagen nach Erkennbarkeit uns gegenüber schriftlich angezeigt werden. Besteht der Garantieanspruch zu Recht, entscheiden wir, auf welche Art der Schaden/Mangel behoben werden soll, ob durch Reparatur oder durch Austausch eines gleichwertigen Geräts.

4. Garantieleistungen werden nicht für Mängel erbracht, die auf der Nichtbeachtung der Gebrauchsanweisung, unsachgemäßer Behandlung oder normaler Abnutzung des Geräts beruhen. Garantieansprüche sind ferner ausgeschlossen für leicht zerbrechliche Teile, wie zum Beispiel Glas oder Kunststoff. Schließlich sind Garantieansprüche ausgeschlossen, wenn nicht von uns autorisierte Stellen Arbeiten an dem Gerät vornehmen.

5. Durch Garantieleistungen wird die Garantiezeit nicht verlängert. Es besteht auch kein Anspruch auf neue Garantieleistungen. Diese Garantieerklärung ist eine freiwillige Leistung von uns als Hersteller des Geräts. Die gesetzlichen Gewährleistungsrechte (Nacherfüllung, Rücktritt, Schadensersatz und Minderung) werden durch diese Garantie nicht berührt.

Stand 06 2012

Garantieabwicklung

24 Stunden am Tag, 7 Tage in der Woche

Sollte Ihr Gerät innerhalb der Garantiezeit einen Mangel aufweisen, steht Ihnen die schnellste und komfortabelste Möglichkeit der Reklamationsanmeldung über unser SLI - Internet-Serviceportal zur Verfügung.

www.sli24.de

Bitte melden Sie direkt den Servicevorgang auf unserem Online Serviceportal www.sli24.de an. Sie erhalten wenige Sekunden nach Abschluss der Anmeldung ein kostenloses Versandticket per E-Mail übermittelt. Zusätzlich erhalten Sie weitere Informationen zur Abwicklung Ihrer Reklamation.

Mit Ihren persönlichen Zugangsdaten, die direkt nach Ihrer Anmeldung per E-Mail an Sie übermittelt werden, können Sie den Status Ihres Vorgangs auf unserem Serviceportal www.sli24.de online verfolgen.

Sie brauchen das kostenlose Versandticket nur noch auf die Verpackung Ihres gut verpackten Gerätes zu kleben und das Paket bei der nächsten Annahmestelle der Deutschen Post / DHL abzugeben. Der Versand erfolgt für Sie kostenlos an unser Servicecenter bzw. Servicepartner.

So einfach kann Service sein!

1. Anmelden

2. Einpacken

3. Ab zur Post damit

Fertig, so einfach geht es!

Bitte vergessen Sie nicht, dem Gerät eine Kopie Ihres Kaufbeleges (Kassenbon, Rechnung, Lieferschein) als Garantienachweis beizulegen, da wir sonst keine kostenlosen Garantieleistungen erbringen können.

Unser Serviceportal www.sli24.de bietet Ihnen weitere Leistungen an:

• Downloadbereich für Bedienungsanleitungen
• Downloadbereich für Firmwareupdates
• FAQ's, die Ihnen Problemlösungen anbieten
• Kontaktformular
• Zugang zu unseren Zubehör- und Ersatzteile-Webshops

Auch nach der Garantie sind wir für Sie da! – Kostengünstige Reparaturen zum Festpreis!

Bitte nehmen Sie in keinem Fall eine unfreie Einsendung Ihres Gerätes vor. Unfreie Lieferungen werden von uns nicht angenommen. Es entstehen Ihnen damit erhebliche Kosten.

Stand 06 2012

Entsorgung

Ausbau der Akkus/Batterieentsorgung

Das Gerät enthält wiederaufladbare Nickel-Metall-Hydrid Akkus. Entfernen Sie diese Akkus, bevor Sie das Gerät entsorgen.

Als Verbraucher sind Sie gesetzlich verpflichtet, gebrauchte Batterien / Akkus zurückzugeben.

WARNUNG:

• Trennen Sie das Gerät vom Stromnetz, bevor Sie die Akkus ausbauen!

• Entnehmen Sie die Akkus nur im entladenen Zustand.

• Trennen Sie das Motorgehäuse vom Auffangbehälter.

• Benutzen Sie einen kleinen Kreuzschlitz-Schraubendreher, um die 6 Schrauben vom Motorgehäuse zu lösen.
  • Trennen Sie die Gehäusehälften.
• Verwenden Sie eine Schere, um die Drähte an den Akkus durchzuschneiden.
• Entnehmen Sie die Akkus.
• Sie können sie bei einer Sammelstelle für Altbatterien bzw. Sondermüll abgeben. Informieren Sie sich bei Ihrer Gemeinde.

Bedeutung des Symbols „Mülltonne“

Schonen Sie unsere Umwelt, Elektrogeräte gehören nicht in den Hausmüll.

Nutzen Sie die für die Entsorgung von Elektrogeräten vorgesehenen Sammelstellen und geben dort Ihre Elektrogeräte ab die Sie nicht mehr benutzen werden.

Sie helfen damit die potenziellen Auswirkungen, durch falsche Entsorgung, auf die Umwelt und die menschliche Gesundheit zu vermeiden.

Sie leisten damit Ihren Beitrag zur Wiederverwertung, zum Recycling und zu anderen Formen der Verwertung von Elektro- und Elektronik-Altgeräten.

Informationen, wo die Geräte zu entsorgen sind, erhalten Sie über Ihre Kommunen oder die Gemeindeverwaltungen.

Gebruiksaanwijzing

Technische gegevens....15

Verwijdering....16
