BEDIENUNGSANLEITUNG KS346 GRAM

Bedienungsansweisung

Mode d'emploi

Montera dorrhandtaget.

Igångsätting

Om kylen under transporten har legat eller har stätt kallt på lager (kallare an +5^ ), maste den ha en viloperiod på minst 1 timme, innan den tas i bruk.

Wir wünschen Ihnenviel Freude anIhrem neuenKuhlschrank

These Anleitung umfasst die Bedienung aller Kuhlschränke des Typs KS mit z.T. unterschiedlichen Ausstattungsdetails.

ACHTUNG

Falls Ihr Altgerät noch mit - nur von außen zu öffentlich - Turschloß versehen ist, machen Sieitte das Schloß unschädlich, bevor Sie das Gerät in die Entsorgung geben - Sie bewahren damit spielende Kinder vor Lebensgefahr.

Achten Sieitte auch auf ordnungsgemäß, d.h. umweltgerechte Entsorgung - siehe unter "Entsorgung".

Vor Inbetriebnahme

Lesen Sieitte die Abschnittte Aufstellen/Einbau",NetzanschluBInbetriebnahme und Elektronische Steuerung: Temperatureinstellung, Ausund Einsatzen".

Kontrollieren Sie das Gerät unmittelbar nach Empfang auf eventuelle Transportschäden. Diese sind ihren Fachhändler vor Inbetriebnahme des Gerätes zu melden.

Falten Sie die Seiten mit den Abbildungen auf, dann können Sie Text und Bilder gleichzeitig studieren.

Aufstellen/Einbau

Das Gerät darf aus Gründen der Betriebs-sicherheit nicht im Freien aufgestellt werden.

Das Gerät ist an einem trockenen, ausreichend belufteten Ort aufzustellen. Der Kühlschrank ist gemäß der europäischen Standard EN 153 für die Temperaturklassen N vorgesehen. Der Boden muß eben sein, und das Gerätarf nicht auf Rahmen o.a. aufgestellt werden. Direkte Sonneneinstraße und Aufstellung in der Höhe von Heizkörpern und anderen Wärmequellen sind zu vermeiden.

Achten Sie auf vollkommen waagerechte Aufstellung sowie ausreichende Belüftungsabstände unter, über und hinter dem Gerät (Mindestmaße siehe Skizze - Klammerangaben gelten für Gerätekombinationen). Geforderter Durchflüssquerschnitt für Einzelgerät 200 cm², für Kombination 300 cm².

1A Einbau mit Lufungsgittern

Bei normalen Einbauschränken liefern Luftintritts-/austrittsöffnungen unter und über dem Gerat bzw. der Gerätekombination den Luftstrom für die Kondensatorkuhlung.

1B Einbau in Kuhlgeräteschrank

Kuhlgeräteschränke mit integriertem Luftungskanal sorgen automatisch für die notwendige Kondensatorkühlung.

Netzanschluß

Netzanschluß 220-230 V/50 Hz an geerdete Steckdose.

Die Anschlußwerte gehen aus dem seitlich im Innenraum angebrachten Typenschild hervor 2.

Bei Unklarheiten bezüglich des Anschlusses Fragen Sieitte Ihren Fachhändler.

Ändern des Turanschlags

Illustration 3eigt, wie Sie von Rechtsauf Linksanschlag ändern - oder umgekehrt.

Schalten Sie das Gerät ab,ziehen Sie den Stecker hereaus,entfernen Sie alle losen Teile aus dem Gerät und legen Sie es auf den "Rucken".

Tügriffleiste 1 abschrauben. Scharnier-schrauben 2it einem Schlüssel losen und Tur ausheben. Das an der Tur befestigte (untere) Scharnier abschrauben. Scharnierstift oben 3ziehen (evtl. Zange benutzen) und um 180^ verdrecht auf den gegenüberliegenden Zapfen stecken.

Scharnierattrappe 4r gegenüberliegenden Tursite versetzen.

Tür so anbringen, daß der obere Scharnierstift im Eingriff ist, dann das mitgelieferte untere Scharnier anstelle der soeben entfernten Attrappe anbringen und verschrauben.

Dabei auf gleichmäßigen Abstand zwischen Tur und Schrank von 9 mm (für die Turdichtung) achen - Abstandslehre aus Holz o.a. am unteren Scharnier zwischen Turinnenseite und Schrankfront legen.

Hohenjustierung mit Unterlegscheiben am unteren Scharnier.

Tügriffleiste anschrauben.

Inbetriebnahme

Geräte, die in Seitenlage transportiert oder bei Temperaturen von unter +5^ gelagert wurden, müssen vor der Inbetriebnahme mindestens 1 Stunde in temperierter Umgebung und normaler Stellung stehen. Schließen Sie das Gerät an die Steckdose an.

Sobald das Gerät Strom hat, ertönt das Alarmsignal für erhöhte Temperatur bzw. Stromausfall. Entnehmer Sieitte dem Abschnitt "Alarm", wie die Alarmmeldung quittiert wird.

Elektronische Steuerung: Temperaturstellung, Aus- und Einschalten

Temperatureinstellung und -Kontrolle mit Hilfe der TEMP-Taste 5 Abb.):4

Die elektronisch gesteuerten Kuhlschränke sind ab Werk auf optimale Betriebstempo ratur eingestellt und werden mit der TEMP-Taste bedient.

Bei Drücken und Niederhalten der Taste erscheint nach einem kurzem Augenblick die aktuelle Einstellung im Display. Sie wird für ca. 3 Sekunden angezeigt. Halten Sie die Taste weiter niedergedrückt, konnen Sie die Einstellungändern (siehe unten).

Änderung der Temperatur

TEMP-Taste drucken und niederhalten. Nach einem Augenblick erscheint die aktuelle Einstellung, danach leuchten die klinen Lampen über der Skala nacheinander auf. Nachdem das Ende der Skala erreicht ist, erloschen alle Lampen für einen Moment, bevor sie erneut zu leuchten beginnen. Lassen Sie die Taste in dem Augenblick los, in dem die Lampe befinder gewündsten Temperatur leuchtet. Der Kühlschrank setzt seinen Betrieb dann mit der neuen Einstellung fort.

Abschalten zum Reinigen/Abtauen

Drücken Sie TEMP, wie unter "Änderung der Temperatur" beschreiben, und{lassen Sie die Taste in dem Augenblick los, in dem alle Lampen erloschen sind. Die Kuhlfunktion ist jetzt ausgeschaltet, und

Sie können den Kühlschrank reinigen. Die aktuelle Temperatur wird während der nachsten zwei Stunden weiterhin angezeigt, nach dieser Zeit wird auch diese Funktion automatisch ausgeschelt. Durch Einstellen einer Temperatur (siehe unter "Änderung der Temperatur") wird der Kühlschrank wieder eingeschaltet.

Stromausfall

Nach einer Unterbrechung der Versorgungsspannung lauft der Schrank automatisch wieder an. Sobald wieder Spannung anliegt, beginnt der Schrank zu arbeiten, und der Alarm wird aktiviert (siehe Abschnitt zu Alarm).

Alarm

Der Alarm wird bei Stromausfall oder immer dann ausgelöst, wenn die Temperatur mehr als zwei Stunden lang um mehr als 6^ über der eingestillten Temperatur liegt. Die Alarmmeldung bleibt auch aktiv, nachdem die Temperatur sich wieder normalisiert hat, damit Sie in jedem Falle von der Betriebsstörung unterrichtet werden.

Alarm beim Einsatzen

Ihr neues GRAM-Modell war seit der Endkontrolle im Werk nicht an das Stromnetz angeschlossen, so daß die Elektronik von einem Stromausfall ausgeht, wenn Sie Ihr Gerät anschließen. Aus thisem Grund wird der Alarm ausgelöst.

Abschalten des Alarms

TEMP-Taste drucken und niederhalten. Nach einem kurzen Moment erscheint die eingestellte Temperatur im Display. Wenn Sie in diesen Augenblick die Taste loslassen, wird der Alarm abgeschaltet.

Notprogramm

Bei defektem Temperaturfuhler wird ein

Notprogramm aktiviert, das die Temperatursteuerung übernimmt, bis der Fehler behoben ist.

Kurzzeitige Temperaturschwankungen

Vorübergehende Temperaturschwankungen sind normal undkommen vor, wenn:

frische Ware in den Kühlschrank gelegt wird
- die Tür langere Zeit offen stehen
-das Kuhlelement abtaut.

Dabei leuchten mehr oder weniger Lampen der Temperaturskala auf. Das Kühlgut wird von diesen Schwankungen nicht beeinträchtigt, und die Temperatur normalisiert sich Schnell wieder.

Anwendung und Einrichtung

Das obere Rost 6ent in Schragstellung (hinten absenken) als Flaschenablage.

Besonderheit beim Schrank mit Kellerfach 7 8

Die Glasplatte, die das Gerät in Kuhl- und Kellerfach teilt A sowie das gegenüberliegende Flaschenbord der Innentür dürfen nicht hohenverstellt werden. Die Kellerfach-Temperatur wird über die Spaltöffnung B reguliert. Je größere Öffnung,esto mehr kalte Luft strömt vom Kuhl- in das kellerfach.

Gemüseschubladen

Obst und Gemüse werden in den Schubla- den unter der luftundurchlässigen Ablage vor dem Austrocknen geschützt.

Servierbehälter

Das umständliche Ein- und Auspacken vieler Lebensmittel ersparen Ihnen die luftundurchlassigen Klarsichtbehalter der Innentur. Da bleibt alles frisch und appetitlich - servierfertig.

Die Servierbehälter bestehen aus einem Material, das gegen Mineralöle, Fette und schwache Säuren beständig ist.

Die Servierbehälter vertragen Frost und bis zu 100^ . Sie sind spulmaschinenfest, * dürfen jederoch nicht mit dem Heizelement in Berührung kommt.

Sind auch als Zubehör erhältlich.

Flaschenablagen

Die Tiefe der Flaschenablagen verstellen Sie durch Versetzen des Drahtbügels In der Höhe ist die Ablage in 10-cm-Abständen verstellbar.

Abtauen

Das automatische Abtauen wird von einem Fuhler gesteuert, der den Kompressor erst nach vollständig beendetem Abtauen niedereinschaltet.

Sollte sich ausnahmsweise davon zu viel Reif gebildet haben, behmen Sie ein manuelles Abtauen vor, indem Sie das Gerät abschalten.

Reinigen

Schalten Sie die Kuhlfunktion aus, wie unter "Ausschalten zum Reinigen/Abtauen" beschreiben.

Am besten mit mildem Seifenwasser reinigen. Keine Scheuermittel und kein kochendes Wasser (max. 85^ ) verwenden. Die Gummidichtigung und ihre Auflagefläche sollen den öfteren abgewaschen werden, das verlangert ihre Lebensdauer. Den Kompressorraum von Zeit zu Zeit mit dem Staubsauger von Staub und Fusseln befrien.

Nützliche Tips

Wenn das Gerät langere Zeit nicht gebraucht wird

Es empfieht sich, das Gerät abzutauen

und zu reinigen sowie den Stecker aus der Wand zuziehen. Die Tursolle zur Beluftung einen Spalt offenstehen.

Kompressorausfall

Ist das Gerät eingeschaltet (kontrollieren Sie die Temperatureinstellung)?

Sind Stecker und Steckkontakt in Ordnung?

NB!

Bei wiederholten Einsatzversuchenbenötigt der Kompressor eine Startpause, deren Länge von der automatischen Steu-erung geregelt wird.

Rassel- oder Brummgeräuche

Konnen von sich gegenseitig oder die Verkleidung berührenden Rohrleitungen verursacht werden. Steht das Gerät waagerecht?

Platschergeräusche

Sind normal, entstehen durch die Zirkulati on des Kaltemittels - auch bei stillstehendem Kompressor.

Verstopfung der Tauwasserableitung

Verstopfungen können im Kunststoffkrümer am tiefsten Punkt der V-formigen Tauwasserrinne auftreten. Lassen sich in der Regel mit einem Pfeifenreiniger o.a. begeben.

Sollte dies keine Abhilfe bringen, kann die Verstopfung am Ende des Abflubrchens in der Tauwasserauffangschale (auf dem Kompressor, Geräterückseite) entsenden sein.

Ersatzteile

Bei Bestellung von Ersatzteilenitte Typ und Nummer des Gerates angeben (siehe Typenschild im Gerat).

Austauschen der Gluh-lampe für die Inneneleuchtung

SchlieBzapfen des Lampenschirmes mit Schraubenzieher losen, Schirm anheiten und Gluhlampe austauschen (max. 15 W).

Entsorgung

Auskunft über die ordnungsgemäße Entsorgung von Altgeräten erteilen:

• GRAM Deutschland
• Ihr Fachhändler

Signalübersicht

Normalzustand. Anzeige der aktuellen Temperatur, hier +5^

Eingestellte Temperatur: TEMP-Taste drücken und niederhalten. Fast sofort erscheint die eingestellte Temperatur, in thisem Fall die Werkseinstellung +5^ .

Wenn alle Felder aufleuchten, liegt die Temperatur im Schrank oberhalb des Anzeigebereichs, oder auf +9^

Wenn das Feld unter +2 blinkt und sonst keins aufleucht, liegt die Temperatur im Schrank unterhalb des Anzeigebereichs.

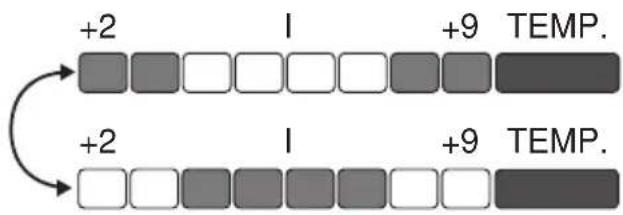

Temperaturfuhler defect - wechselweises Aufleuchten der vier äußeren und vier inneren Felder. Benachrichtigen Sie den Kundendienst. Das eingebaute Notprogramm übernimmt derweil die Temperatursteuerung.

Alarm: Die Lampen leuchten nacheinander - vom "kalten" Ende beginnend - auf. Das Licht "läuft" über die Skala. Gleichzeitig ertont der Alarm.

Elektronische besturing
