BEDIENUNGSANLEITUNG VSV12K CLIMADIFF

D - GEBRAUCHSANWEISUNG p 22

NL - HANDLEIDING p 32

8-9. REGLAGE DE LA TEMPERATURE

1. PIED 10. AFFICHEUR

2. BAC COLLECTEUR D'EAU 11 ECLAIRAGE

VSV12K :

10° PROBLEMES ET SOLUTIONS

Lesen Sie vor dem Gebrauch bitte die Bedienungsanleitung durch und befolgen Sie die darin angegebenen Sicherheits- und Gebrauchsanweisungen.

Zunächst danken wir Ihnen für das Vertrauen, das Sie der CLIMADIFF Gruppe mit dem Erwerb dieses Gerätes entgegen gebracht haben und hoffen, dass es Ihren Erwartungen voll gerecht wird.

Mit diesem Gerät können Sie Ihre Lebensmittel je nach Art entweder chambrieren oder auf Serviertemperatur bringen.

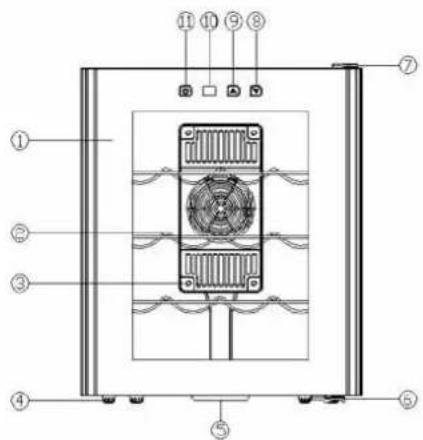

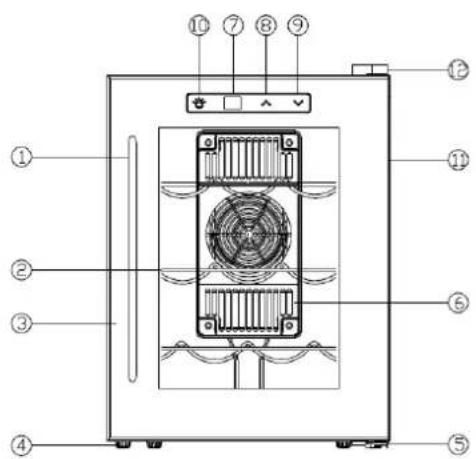

1° GERÄTEBESCHREIBUNG

VSV6K

11 STIMME IN NICHTROSTENDEM STAHL ÜBEREIN

2° TECHNISCHE DATEN

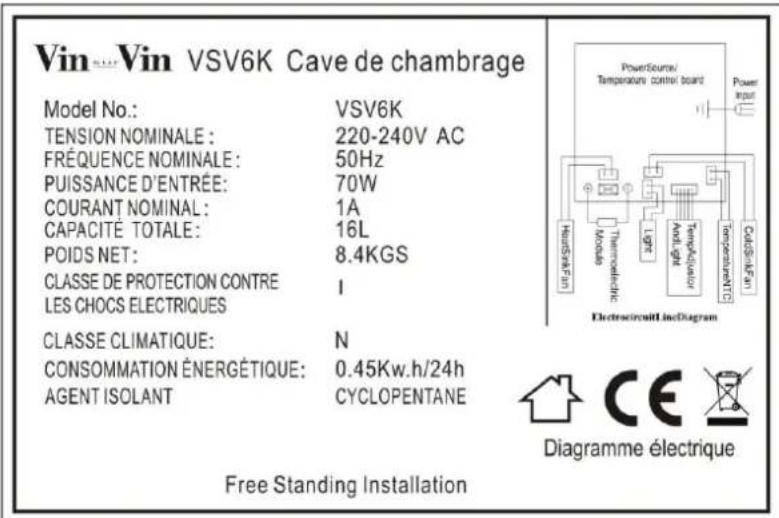

Nachstehend als Beispiel ein Typenschild:

Vin...Vin VSV6K Cave de chambrage Model No.: VSV6K TENSION NOMINALE: 220-240V AC FRÉQUENCE NOMINALE: 50Hz PUISSANCE D'ENTRÉE: 70W COURANT NOMINAL: 1A CAPACITÉ TOTALE: 16L POIDS NET: 8.4KGS CLASSE DE PROTECTION CONTRE I LES CHOCS ELECTRIQUES CLASSE CLIMATIQUE: N CONSOMMATION ÉNERGÉTIQUE: 0.45Kw.h/24h AGENT ISOLANT CYCLOPENTANE Free Standing Installation PowerSource/ Temperature control board Power input Electroéstructifinédiagram Diagramme électrique

Das Typenschild befindet sich im Geräteinneren bzw. an der Geräterückseite (modellabhängig). Es enthält alle gerätespezifischen Angaben.

Wir raten Ihnen, die Seriennummer vor der Installation in der Bedienungsanleitung zu notieren, um sie später bei Bedarf griffbereit zu haben (Reparatur, Kundendienstanfrage).

Empty rectangular frame with no text, symbols, or content inside

Ist das Gerät erst einmal installiert und gefüllt, ist der Zugriff auf die Seriennummer erschwert.

ACHTUNG! Ohne diese Angaben kann Ihnen der Kundendienst nicht weiterhelfen.

3° SICHERHEIT

Lesen Sie die in der Bedienungsanleitung enthaltenen Angaben vor der Inbetriebnahme des Geräts aufmerksam durch. Bewahren Sie die Bedienungsanleitung sorgfältig auf, um bei Bedarf später darin nachzuschlagen.

Die Instandhaltung des Gerätes muss generell von einer qualifizierten Fachkraft durchgeführt werden.

Das Gerät ist ausschließlich für den Hausgebrauch und die Lagerung von Lebensmitteln oder bestimmten Getränken bei einer Lagertemperatur, die über derjenigen eines Kühlfachs liegt, bestimmt. Es ist auf keinen Fall für die Aufbewahrung von frischen Lebensmitteln geeignet.

Vergewissern Sie sich, dass die Voltzahl und Spannung Ihrer Elektroinstallation den Angaben auf dem Typenschild des Gerätes entsprechen, das an ein zugelassenes Schutzleitersystem angeschlossen werden muss. Unsachgemäße Reparaturen bzw. Anschlüsse bringen Gefahren mit sich. Lassen Sie Ihre Elektroinstallation im Zweifelsfall vom Elektriker prüfen.

Für Ihre Sicherheit muss das Gerät ordnungsgemäß an eine Steckdose mit Schutzkontakt angeschlossen werden. Den Schutzleiter des gelieferten Netzkabels auf keinen Fall durchschneiden oder entfernen.

Verwenden Sie aus Sicherheitsgründen kein Verlängerungskabel.

Sollte das Gerät beschädigt worden sein (starker Stoß) oder sonstigen Schaden genommen haben (Überspannung infolge Blitzschlag, Wasserschaden, Brand), kann es sich als gefährlich erweisen. Ziehen Sie den Netzstecker aus der Steckdose und lassen Sie das Gerät von einem Elektriker prüfen.

Tauschen Sie zur Vermeidung von Gefahren das Netzkabel nicht selbst aus, falls es beschädigt ist. Wenden Sie sich an Ihren Händler, ein zugelassenes Kundendienstzentrum oder einen Elektriker.

Das Gerät muss so aufgestellt werden, dass die Netzsteckdose gut erreichbar ist. Das Gerät nicht verstellen, wenn es gefüllt ist, andernfalls kann sich das Gerätegehäuse unwiederbringlich verformen. Die elektrischen Geräteteile dürfen nicht direkt zugänglich sein.

• Halten Sie Kinder von dem Gerät fern.
  • Das Gerät nicht im Freien verwenden.

Beim ungewollten Auslaufen von Flüssigkeit (zerbrochene Flasche o.ä.) auf die Elektrobauteile (Motor und sonstige) sofort den Netzstecker aus der Steckdose ziehen.

Zur Vermeidung der Brand-, Stromschlag- bzw. Verletzungsgefahr das Netzkabel, den Netzstecker bzw. das Gerät nicht in Wasser oder sonstige Flüssigkeiten tauchen. Das Gerät nicht mit feuchten Händen berühren.

Halten Sie das Gerät von Wärmequellen fern und setzen Sie es keiner direkten Sonnenstrahlung aus.

Das Netzkabel nicht von einem Tisch herabhängen lassen und darauf achten, dass es keine schneidenden oder heißen Gegenstände berührt.

Zum Herausnehmen des Netzsteckers nicht am Kabel ziehen, sondern den Netzstecker festhalten und herausziehen.

Vergewissern Sie sich, dass die Stellfläche für das Gerät das Gewicht des gefüllten Temperierschranks tragen kann (eine 75 cl Flasche wiegt ca. 1,3 kg). Der Temperierschrank muss auf einer ebenen Fläche aufgestellt werden. Beim Aufstellen auf einem Teppich bzw. Teppichboden eine Unterlage dazwischen legen.

Das Gerät ist nicht dazu bestimmt, von Personen (insbesondere Kindern) mit reduzierten körperlichen, sensorischen oder geistigen Fähigkeiten bzw. ohne entsprechende Erfahrung oder Kenntnisse benutzt zu werden, außer wenn diese beaufsichtigt werden oder von einer für ihre Sicherheit verantwortlichen Person zuvor Anweisungen zur Nutzung des Gerätes erhalten haben.

Achten Sie darauf, dass Kinder nicht mit dem Gerät spielen. Abgestellte Geräte stellen prinzipiell eine Gefahr dar.

Vor Instandhaltungs- bzw. Reinigungsarbeiten das Gerät von der Stromversorgung trennen (je nach Modell den Netzstecker aus der Steckdose ziehen oder den Leitungsschutzschalter ausschalten).

Das Gerät niemals mit brennbaren Produkten reinigen. Kein Gas bzw. keine entzündbare Flüssigkeit in der Nähe des Gerätes lagern oder versprühen.

Entfernen Sie vor der Entsorgung des Geräts an der vorgesehenen Sammelstelle die Tür und lassen Sie die Roste an ihrem Platz, damit Kinder nur schwer ins Geräteinnere eindringen können.

Bei Nichtbeachtung der Anschluss- bzw. Gebrauchsvorschriften kann Climadiff nicht für daraus resultierende Schäden haftbar gemacht werden.

Das Gerät entspricht den Anforderungen folgender europäischer Richtlinien:

2006/95/EG Niederspannungsrichtlinie

2004/108/EG Richtlinie über die elektromagnetische Verträglichkeit

4° INSTALLATIONSANWEISUNGEN

Vor Inbetriebnahme des Temperierschranks

• Die Außen- und Innenverpackung entfernen.
- Das Gerät vor der Inbetriebnahme 2 Stunden stehen lassen.
- Das Gerät innen mit einem weichen, mit lauwarmem Wasser getränkten Tuch reinigen.

Gebrauch des Temperierschranks

Das Gerät muss in einem Raum aufgestellt werden, dessen Temperatur innerhalb +25° Celsius liegt.

Ist die Raumtemperatur niedriger oder höher, kann die Leistung des Geräts beeinträchtigt werden und die Temperaturen können nicht erreicht werden.

Installation des Temperierschranks

• Das Gerät ist für eine freie Aufstellung ausgelegt.
• Stellen Sie das Gerät auf einer Fläche auf, die stabil genug ist, um das Gewicht des gefüllten Temperierschranks tragen zu können. Zur Nivellierung die Höhe der Stellfüße unter dem Gerät justieren.
• Zur Erzielung eines optimalen Betriebs mit dem geringsten Stromverbrauch das Gerät nicht in der Nähe einer Wärmequelle (Heizung, Herd, usw.), aber auch nicht in einem zu kühlen Raum aufstellen und keiner direkten Sonnenstrahlung aussetzen.
• Das Gerät an eine Einzelsteckdose anschließen, dabei einen Abstand von 10 cm zwischen der Geräterückseite und der Mauer lassen. Den Temperierschrank genau nivellieren, am besten mit einer Wasserwaage. Dies verhindert Bewegungen aufgrund mangelnder Stabilität, die Geräusche und Vibrationen erzeugen können, und gewährleistet die vollkommene Dichtheit der Tür.

Temperaturauswahl

- Durch Drücken der Tasten // können Sie die gewünschte Temperatur im Temperierschrank wählen. Bei jedem Tastendruck erhöht/verringert sich die programmierte Temperatur um 1°C.

Dieses Gerät zur Klasse 10 gehört. Gemäß der EU-Verordnung 1060/2010, hat er eine Amplitude von 14 bis 18 °C.

Allerdings kann die technische Leistung des Gerätes einen größeren Spektrum von 11 ° bis 18 ° C erreichen

Sie können die Innenbeleuchtung durch Drücken der Taste

ein- oder ausschalten.

5° INSTANDHALTUNG

Ziehen Sie vor der Reinigung des Gerätes (regelmäßig durchzuführen) den Netzstecker aus der Steckdose oder nehmen Sie die entsprechende Sicherung heraus.

Wir raten Ihnen, das Gerät vor der Erstinbetriebnahme und dann regelmäßig innen und außen (Frontseite, Seitenwände und Oberseite) mit lauwarmem Wasser und einem milden Reinigungsmittel zu reinigen. Mit klarem Wasser abspülen und vor dem Wiedereinschalten gut trocknen lassen. Auf keinen Fall Löse- bzw. Scheuermittel verwenden.

Das Gerät bei starkem Kunststoffgeruch mit einer Mischung aus zwei Esslöffeln Natriumbicarbonat und 14 Liter lauwarmem Wasser reinigen.

Bei der Erstinbetriebnahme können noch Restgerüche vorhanden sein. Lassen Sie das Gerät in diesem Fall mehrere Stunden ohne Befüllung mit der niedrigsten Temperatur laufen. Durch die Kälte werden etwaige Gerüche beseitigt.

6° LAGERUNG DES TEMPERIERSCHRANKS

Sollten Sie das Gerät während kurzen Zeiträumen nicht benutzen, lassen Sie die gewohnten Einstellungen auf dem Bedienpanel.

Bei längerem Ausschalten:

• Die im Gerät enthaltenen Flaschen entnehmen.
• Den Netzstecker aus der Steckdose ziehen.
• Das Gerät sorgfältig innen und außen reinigen.
• Die Tür offen lassen, um die Kondenswasser-, Geruchs- und Schimmelbildung zu verhindern.

Die meisten Stromausfälle sind nur von kurzer Dauer. Ein ein- bis zweistündiger Stromausfall hat keinen Einfluss auf die Temperatur im Gerät. Achten Sie bei Stromausfällen darauf, die Tür nicht unnötig zu öffnen, um die Getränke zu schützen. Bei sehr langen Stromausfällen ergreifen Sie bitte die notwendigen Maßnahmen zum Schutz der Lebensmittel.

8° VERSTELLEN DES TEMPERIERSCHRANKS

Entnehmen Sie alle Lebensmittel aus dem Geräteinneren und befestigen Sie die beweglichen Teile.

Die Stellschrauben an den Füßen komplett in die Halterung einschrauben, um sie nicht zu beschädigen.

Verstellen Sie das Gerät vorzugsweise in der vertikalen Position oder beachten Sie anhand der Angaben auf der Verpackung, auf welche Seite das Gerät umgelegt werden kann.

9° IM PANNENFALL

Trotz aller Sorgfalt, die wir für unsere Produkte aufwenden, kann eine Störung niemals völlig ausgeschlossen werden. Bevor Sie sich mit dem Kundendienst Ihres Händlers in Verbindung setzen, prüfen Sie bitte folgende Punkte:

• Der Netzstecker ist in der Steckdose.
• Es liegt kein Stromausfall vor.
• Die Störung ist nicht auf eine der Ursachen zurückzuführen, die in der Tabelle am Ende der Bedienungsanleitung beschrieben sind.

WICHTIGER HINWEIS

Ist das Gerätenetzkabel beschädigt, muss es vom Hersteller, einem von der Marke anerkannten Fachbetrieb oder dem Händler ausgetauscht werden. Zur Vermeidung der Verletzungsgefahr muss es auf jeden Fall von einer qualifizierten Fachkraft ausgetauscht werden.

SOLLTEN DIESE KONTROLLEN ZU NICHTS FÜHREN, KONTAKTIEREN SIE BITTE DEN KUNDENDIENST IHRES HÄNDLERS.

ACHTUNG!

Ziehen Sie vor Reinigungs- bzw. Reparaturarbeiten prinzipiell den Netzstecker aus der Steckdose!

10° FEHLERBEHEBUNG

Sie können viele einfache Probleme mit dem Temperierschrank selbst lösen, ohne den Kundendienst einzuschalten. Versuchen Sie es mit den nachfolgenden Vorschlägen!

PROBLEM	MÖGLICHE URSACHE
Kein Betrieb	Die Spannung der Elektroinstallation überprüfen.Den Schutzschalter überprüfen.Eine Sicherung ist herausgesprungen.
Zu wenig Kühlleistung	Die programmierte Temperatur prüfen.Die Raumtemperatur erfordert eine Anpassung der programmierten Temperatur.Die Tür wird zu oft geöffnet.Die Tür ist nicht richtig geschlossen.Die Türdichtung ist undicht.Zu wenig Freiraum um das Gerät.
Keine Innenbeleuchtung	Den Kundendienst kontaktieren.
Anscheinend lautes Betriebsgeräusch	Die Nivellierung überprüfen.Kontrollieren, dass kein Papier und keine Verpackungsreste im Gerät steckengeblieben sind.
Die Tür schließt nicht richtig.	Die Nivellierung überprüfen.Die Türen wurden vertauscht oder falsch montiert.Die Dichtung ist in schlechtem Zustand.Die Füße haben sich verstellt.
Die Leuchtdiode leuchtet nicht.	Das Bedienpanel ist defekt.Problem mit den Leiterplatten.Problem mit der Netzsteckdose.Wenden Sie sich in diesem Fall an einen Fachreparateur.
Fehlerhafte LED-Anzeige	Schlechte AnzeigequalitätDer Temperaturwert wird nicht angezeigt.Wenden Sie sich in diesem Fall an einen Fachreparateur.
Die Lüfter funktionieren nicht.	Das Bedienpanel ist durch einen Fachreparateur auszutauschen.

11° UMWELT

Dieses Produkt entspricht der EU-Richtlinie 2002/96/EG.

Das auf dem Gerät angebrachte Symbol der durchgestrichenen Abfalltonne auf Rädern zeigt an, dass das Produkt am Ende seiner Lebensdauer vom restlichen Hausmüll getrennt entsorgt werden muss.

Es muss daher zu einer Sammelstelle für Elektro- und Elektronikgeräte bzw. beim Kauf eines gleichwertigen Gerätes zum Händler des neuen Gerätes gebracht werden.

Der Benutzer ist dafür verantwortlich, dass das Gerät am Ende seiner Lebensdauer einer geeigneten Sammelstelle zugeführt wird. Eine zweckmäßige, getrennte Sammlung zur Weiterleitung des unbenutzten Gerätes zum Recycling, zur Aufbereitung und umweltgerechten Entsorgung trägt dazu bei, mögliche negative Auswirkungen auf Umwelt und Gesundheit zu vermeiden und fördert das Recycling der Wertstoffe, aus denen das Produkt besteht.

Um genauere Auskünfte zu den bestehenden Sammelsystemen zu erhalten, wenden Sie sich bitte an das örtliche Amt für Abfallentsorgung oder das Geschäft, in dem Sie das Gerät gekauft haben.

12° WARNHINWEIS

In dem Bestreben der kontinuierlichen Qualitätsverbesserung unserer Produkte behalten wir uns die Möglichkeit vor, die technischen Merkmale ohne Vorankündigung zu ändern.

Die Garantien für die Produkte der Marke CLIMADIFF werden ausschließlich durch unsere Vertragshändler gewährt. In dieser Bedienungsanleitung gemachte Angaben können nicht als eine Zusatzgarantie ausgelegt werden.

Die Firma CLIMADIFF kann nicht für Fehler bzw. technische und redaktionelle Versäumnisse in dieser Bedienungsanleitung haftbar gemacht werden.

Unverbindliche Unterlage.

ANHANG 1

Modell	Marke: VIN SUR VINModellbezeichnung: VSV6KGerätekategorie Kühlschrank: 10
Spannungsversorgung	220V/50Hz
Abmessungen (B x T x H cm)	25.4X52X36.50
Gewicht (kg)	8.4
Energieeffizienzklasse	B
Jährlicher Energieverbrauch (AEC)	Energieverbrauch von 164 kWh pro Jahr, berechnet auf der Basis des für 24h unter standardisierten Testbedingungen erhaltenen Ergebnisses. Der tatsächliche Energieverbrauch ist abhängig von den Betriebsbedingungen und dem Aufstellort des Geräts.
Nutzvolumen der Fächer (I)	16
Abtauung	Automatische Abtauung
Klimaklasse	Klimaklasse: NDas Gerät ist ausgelegt für den Betrieb bei einer Raumtemperatur zwischen 16°C (niedrigste Temperatur) et 32°C (höchste Temperatur).
Akustische Emissionen in der Luft in dB(A) re 1pW	28
Installationsart	Freie Aufstellung

ANHANG 2

Modell	Marke: VIN SUR VINModellbezeichnung: VSV12KGerätekategorie Kühlschrank: 10
Spannungsversorgung	220V/50Hz
Abmessungen (B x T x H cm)	34.5X48X48
Gewicht (kg)	11.70
Energieeffizienzklasse	C
Jährlicher Energieverbrauch (AEC)	Energieverbrauch von 221 kWh pro Jahr, berechnet auf der Basis des für 24h unter standardisierten Testbedingungen erhaltenen Ergebnisses. Der tatsächliche Energieverbrauch ist abhängig von den Betriebsbedingungen und dem Aufstellort des Geräts.
Nutzvolumen der Fächer (I)	33
Abtauung	Automatische Abtauung
Klimaklasse	Klimaklasse: NDas Gerät ist ausgelegt für den Betrieb bei einer Raumtemperatur zwischen 16°C (niedrigste Temperatur) et 32°C (höchste Temperatur).
Akustische Emissionen in der Luft in dB(A) re 1pW	31
Installationsart	Freie Aufstellung
