BEDIENUNGSANLEITUNG TX2000 Toxic

Bedienungsanleitung Owner's manual Mode d'emploi

CE

Toxic®

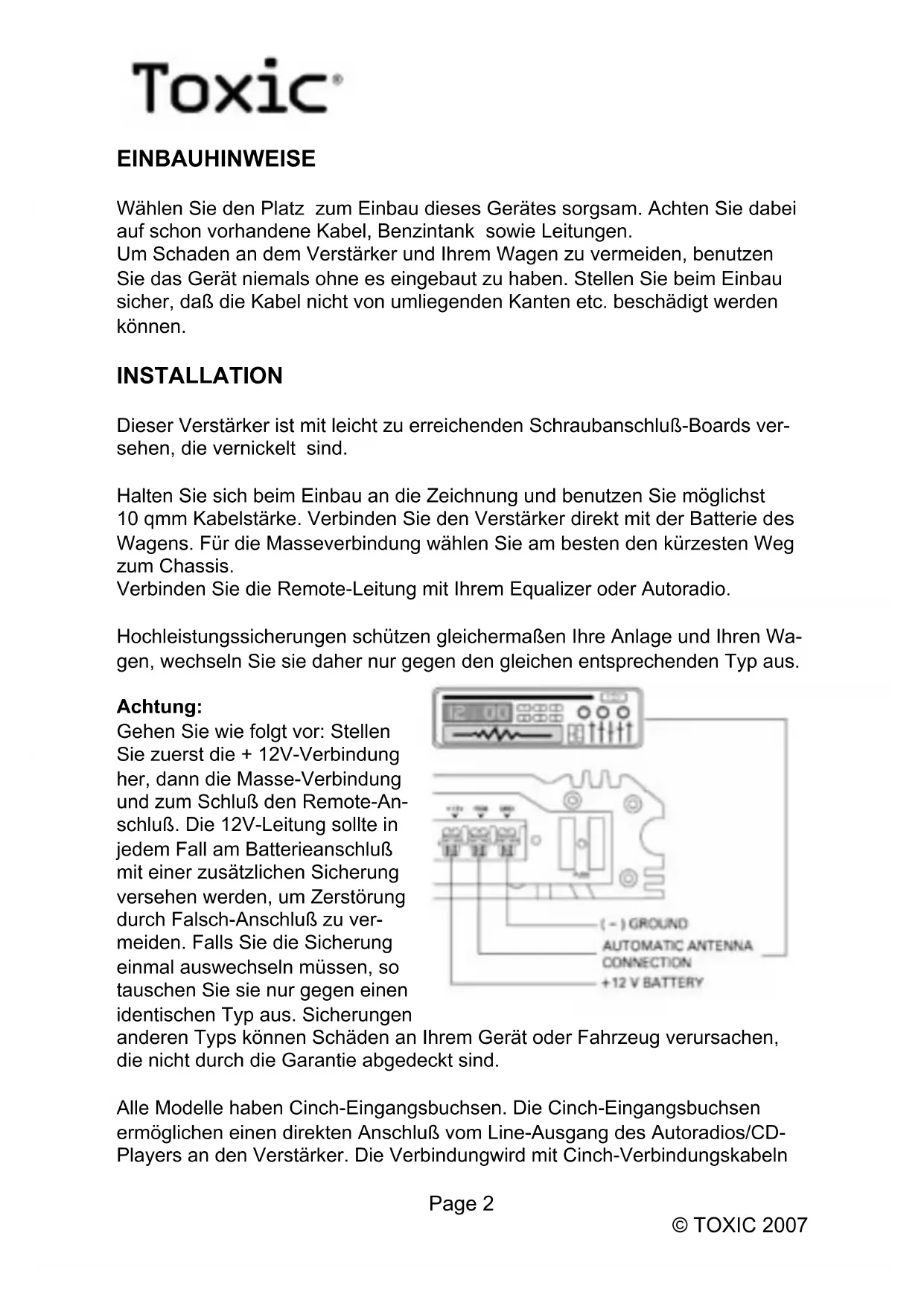

EINBAUHINWEISE

Wählen Sie den Platz zum Einbau dieses Gerätes sorgsam. Achten Sie dabei auf schon vorhandene Kabel, Benzintank sowie Leitungen.

Um Schaden an dem Verstärker und Ihrem Wagen zu vermeiden, benutzen Sie das Gerät niemals ohne es eingebaut zu haben. Stellen Sie beim Einbau sicher, daß die Kabel nicht von umliegenden Kanten etc. beschädigt werden können.

INSTALLATION

Dieser Verstärker ist mit leicht zu erreichenden Schraubanschluß-Boards versehen, die vernickelt sind.

Halten Sie sich beim Einbau an die Zeichnung und benutzen Sie möglichst 10 qmm Kabelstärke. Verbinden Sie den Verstärker direkt mit der Batterie des Wagens. Für die Masseverbindung wählen Sie am besten den kürzesten Weg zum Chassis.

Verbinden Sie die Remote-Leitung mit Ihrem Equalizer oder Autoradio.

Hochleistungssicherungen schützen gleichermaßen Ihre Anlage und Ihren Wagen, wechseln Sie sie daher nur gegen den gleichen entsprechenden Typ aus.

Achtung:

Gehen Sie wie folgt vor: Stellen Sie zuerst die + 12V-Verbindung her, dann die Masse-Verbindung und zum Schluß den Remote-Anschluß. Die 12V-Leitung sollte in jedem Fall am Batterieanschluß mit einer zusätzlichen Sicherung versehen werden, um Zerstörung durch Falsch-Anschluß zu vermeiden. Falls Sie die Sicherung einmal auswechseln müssen, so tauschen Sie sie nur gegen einen identischen Typ aus. Sicherungen anderen Typs können Schäden an Ihrem Gerät oder Fahrzeug verursachen, die nicht durch die Garantie abgedeckt sind.

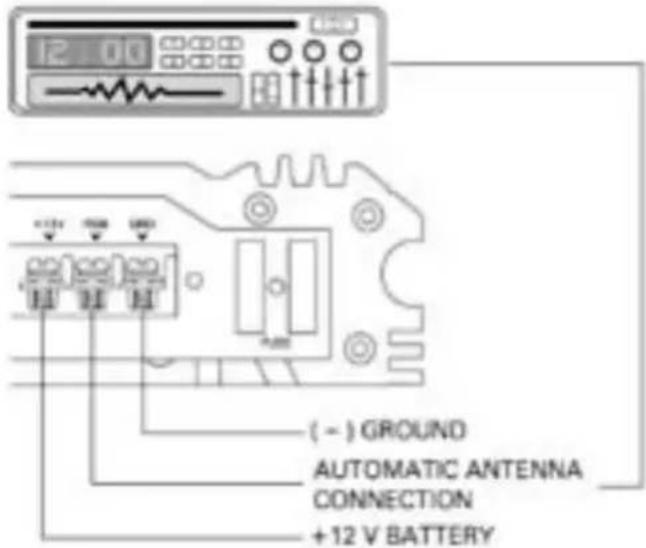

(- ) GROUND AUTOMATIC ANTENNA CONNECTION +12 V BATTERY

Alle Modelle haben Cinch-Eingangsbuchsen. Die Cinch-Eingangsbuchsen ermöglichen einen direkten Anschluß vom Line-Ausgang des Autoradios/CD-Players an den Verstärker. Die Verbindungwird mit Cinch-Verbindungskabeln

hergestellt.

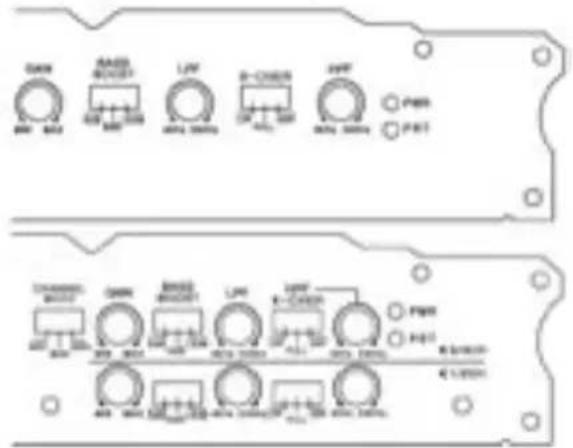

ELEKTRONISCHE FREQUENZWEICHE

Die TOXIC-Serie ist mit einer eingebauten elektronischen Frequenzweiche ausgestattet.

Die Filter arbeiten auf allen Kanälen, auch im Brückenmodus. Im Brückenmodus müssen Lautsprecher mit einer Impedanz von mindestens 4 Ohm angeschlossen werden.

Die Frequenzweiche ist schaltbar als Tiefpassfilter "LPF" oder als Hoch-Mittelpassfilter "HPF". Die Trennfrequenz ist in beiden Modi stufenlos einstellbar von 40Hz bis 240Hz. Diese Funktionen sind für alle Kanäle verfügbar.

Alle Verstärker verfügen zusätzlich über einen zuschaltbaren Bass-Boost, der den Bass-Sound um 6 oder 12dB bei 40Hz anhebt.

GAIN = EINGANGS-LEVEL KONTROLLE

Die Eingangs-Level Kontrolle gestattet es dem System gut innerhalb einer großen Bandbreite von Ausgangs-Level zu arbeiten. Wählen Sie die Anpassung so wie Sie einen bestmöglichen Sound ohne Störungen auswählen. Folgendes Verfahren wird dabei empfohlen:

Wenn Sie mehrere Verstärker benutzen, muß die Anpassung für jedes Set einzeln erfolgen. Stellen Sie den Volume-Regler Ihres Autoradios auf etwa 2/3 seiner Gesamtleistung ein. Nun drehen Sie den Gain-Control-Regler des Verstärkers von „Min“ zu „Max“, bis Sie dabei Klangstörungen hören. Drehen Sie den Regler wieder etwas zurück in Richtung „Min“ und die Anpassung ist somit beendet.

Bei Verwendung eines 4-Kanal Verstärkers führen Sie diese Anpassung einzeln für die Kanäle 1/2 sowie 3/4 durch.

Toxic®

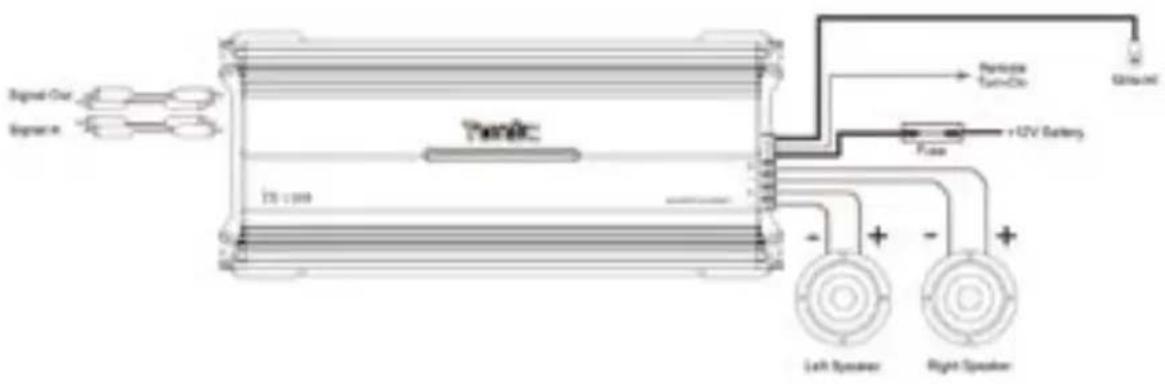

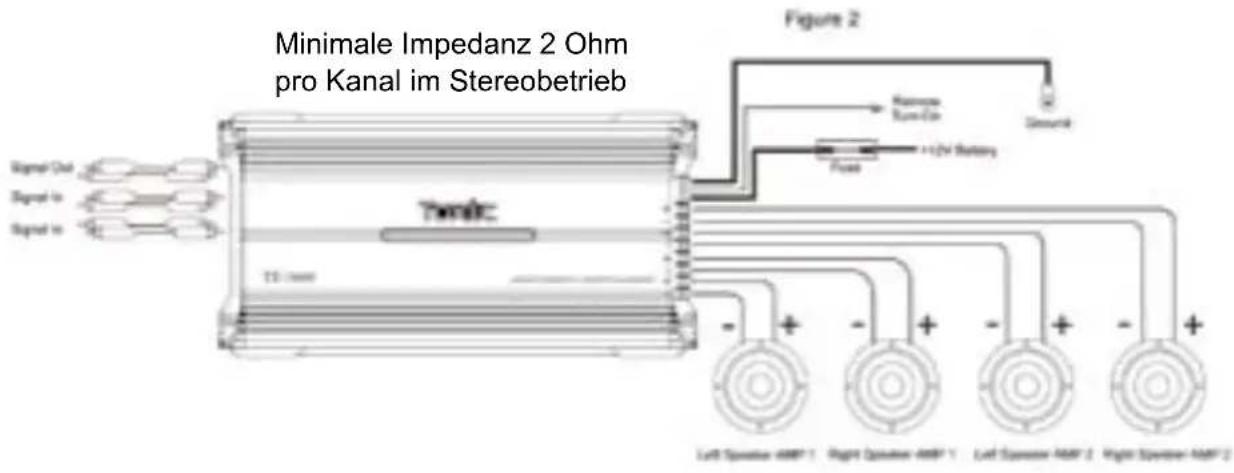

Minimale Impedanz 2 Ohm pro Kanal im Stereobetrieb

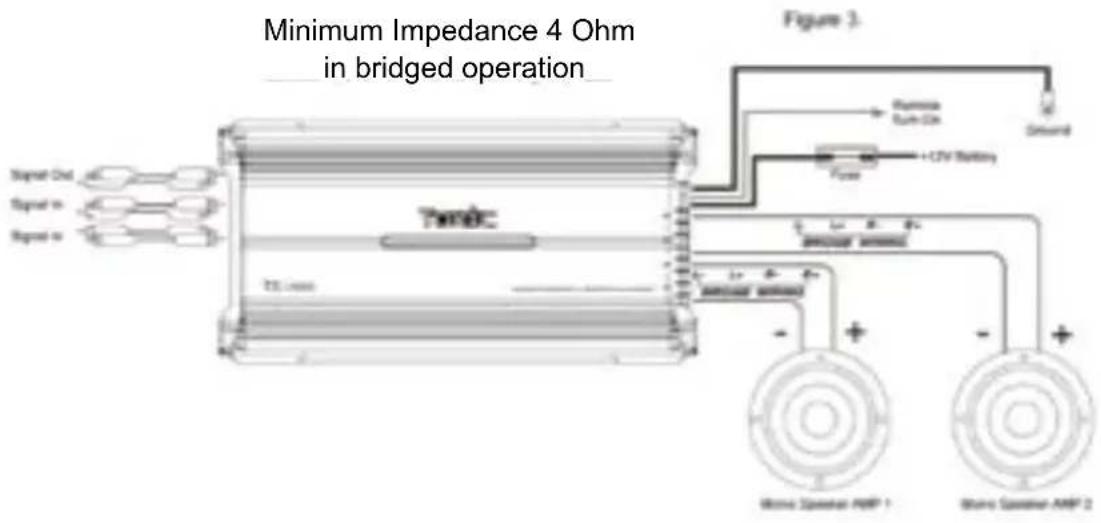

Minimale Impedanz 4 Ohm im Brückenbetrieb

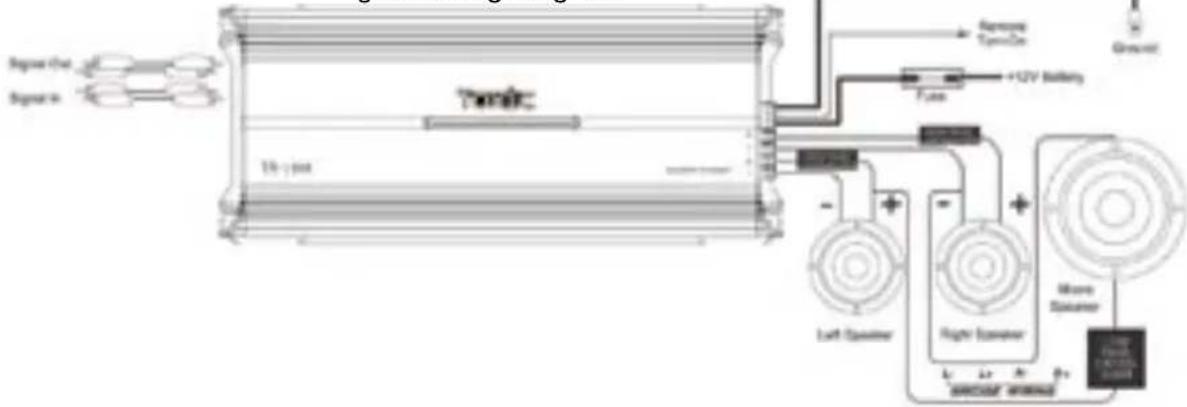

Beim Betrieb mit passiver Frequenzweiche sind Impedanzen von 2 Ohm und 4 Ohm gleichzeitig möglich

Toxic®

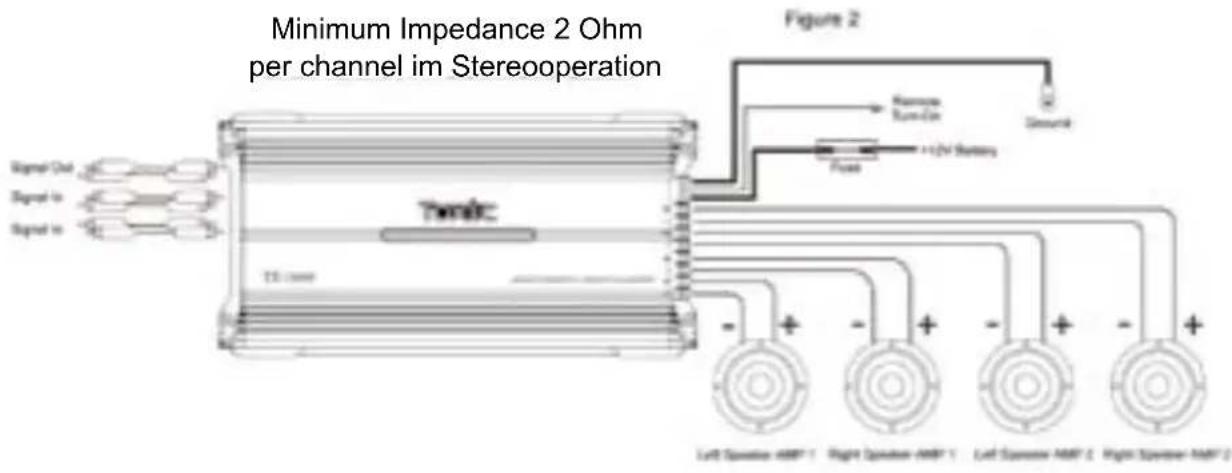

Minimale Impedanz 2 Ohm pro Kanal im Stereobetrieb Figure 2 Signal Out Signal In Signal In Twinic 10 mm + - + - + - + - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + +

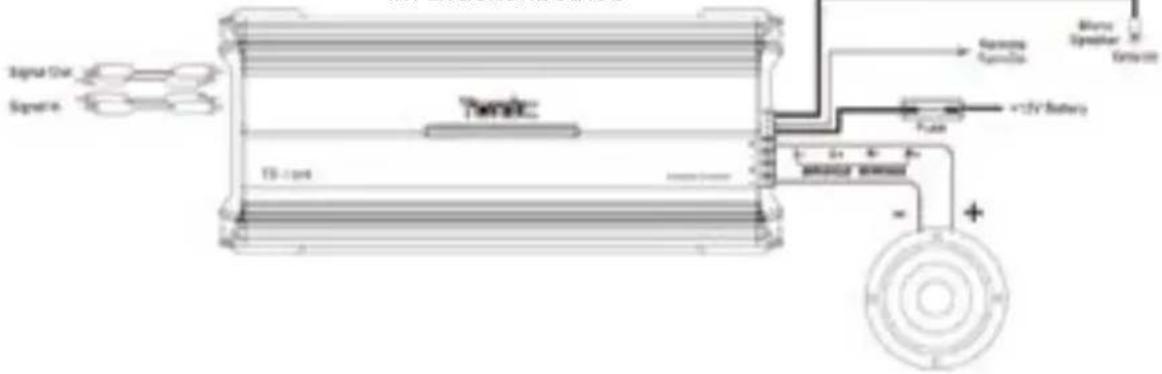

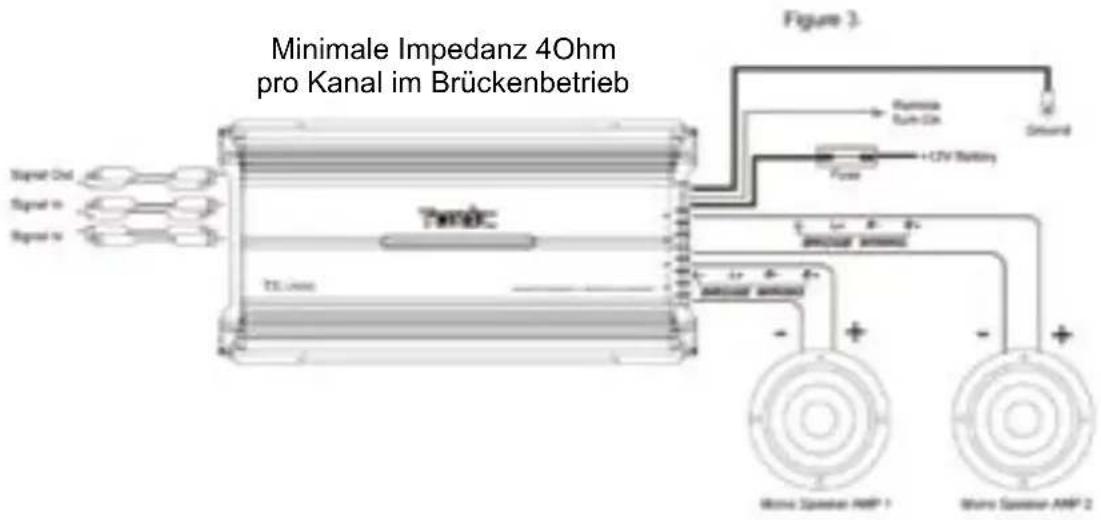

Minimale Impedanz 4Ohm pro Kanal im Brückenbetrieb Figure 3. Transluc TCL mode Transluc Transluc Transluc Transluc Transluc Transluc Transluc Transluc Transluc Transluc Transluc Transluc Transluc Transluc Transluc Transluc Transluc Transluc Transluc Transluc Transluc Transluc Transluc Transluc Transluc Translul Translul Translul Translul Translul Translul Translul Translul Translul Translul Translul Translul Translul Translul Translul Translul Translul Translul Translul Translul Translul Translul Translul Translul Translul Translut Translut Translut Translut Translut Translut Translut Translut Translut Translut Translut Translut Translut Translut Translut Translut Translut Translut Translut Translut Translut Translut Translut Translut Translut Translul Translul Translul Translul Translul Translul Translul Translul Translul Translul Translul Translul Translul Translul Translul Translul Translul Translul Translul Translul Translul Translul Translul Translul Translult Translult Translult Translult Translult Translult Translult Translult Translult Translult Translult Translult Translult Translult Translult Translult Translult Translult Translult Translult Translult Translult Translult Translult Translult Transluit Transluit Transluit Transluit Transluit Transluit Transluit Transluit Transluit Transluit Transluit Transluit Transluit Transluit Transluit Transluit

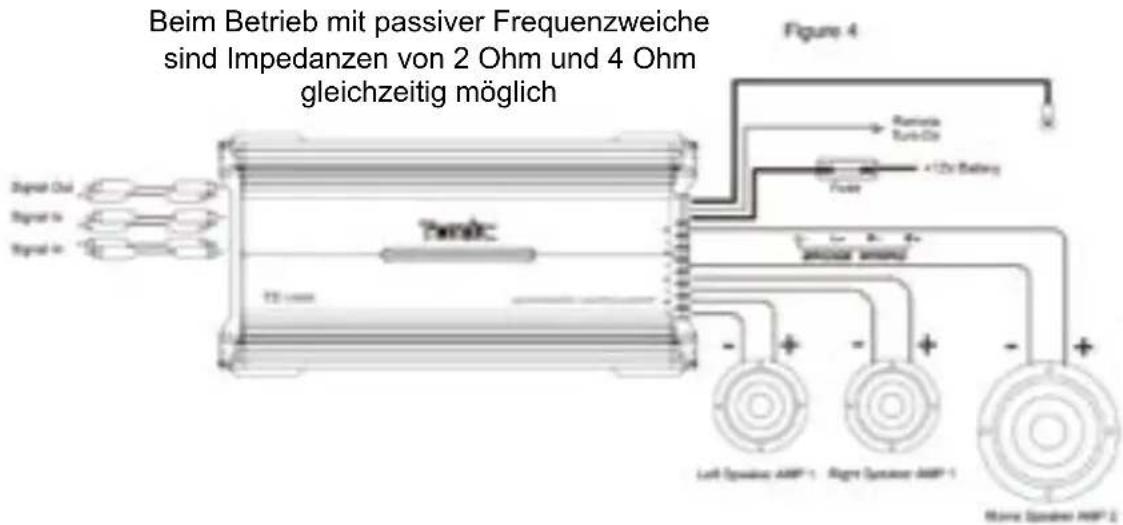

Beim Betrieb mit passiver Frequenzweiche sind Impedanzen von 2 Ohm und 4 Ohm gleichzeitig möglich Figure 4 Radio Turbid +10V Battery Power Turbid 75 mm Left Operating AMP-1 Right Operating AMP-1 Right Operating AMP-2

Toxic®

FEHLER BEHEBEN

Keine Funktion

Die Verbindungskabel sind nicht korrekt angeschlossen worden. Bitte überprüfen Sie alle Kabel auf elektrischen und mechanischen Kontakt. Sicherung überprüfen. Im Falle des Austauschs beachten Sie bitte den korrekten Wert.

Kein Klang

Lautsprecherkabel und Lautsprecherstecker sind nicht korrekt angeschlossen.

Kein Klang - Rote LED leuchtet

Die Plus- und Minusdrähte der Lautsprecherkabel haben Kontakt. Beseitigen Sie den Kurzschluß. Falls Sie einen 2 Ohm Lautsprecher im Stereo-Modus verwenden oder Tri-Mode, und das Set überlastet ist, dann drehen Sie den Gain Control Regler zu „Min“ bis der Betrieb fehlerfrei ist.

Ein Kanal ohne Funktion

Der Balance Regler ist nicht in der Mittel-Position. Der Lautsprecher oder sein Kabel ist defekt. Bitte überprüfen Sie dieses.

Verzerrungen

Die Lautsprecher sind überlastet, bitte drehen Sie den Volume Regler herunter und prüfen Sie die Volume Control Positionen.

Kein Stereo-Sound und schwache Bässe

Lautsprecherkabel (+) und (-) sind verwechselt worden. Gerät arbeitet Phasenverkehrt.

Störungen (Interferenzen)

Alle Kabel sind Ursache oder Leiter von Interferenzen. Besonders anfällig sind das Stromkabel und das RCA Audio Kabel. Oftmals werden Interferenzen durch Generatoren oder andere elektronische Autoteile verursacht. Die meisten dieser Probleme können durch korrektes und sorgfältiges Verkabeln vermieden werden. Im folgenden finden Sie dazu einige Hilfestellungen:

- Benutzen Sie nur abgeschirmte Audiokabel für die Anschlüsse zwischen „Low Level Eingängen“ des Verstärkers und dem RCA oder DIN Ausgang des Radios.

- Verlegen Sie die Signal-, Lautsprecher- und Stromkabel seperat mit ausreichendem Abstand zueinander und ebenso zu jedem anderen Kabel im Wagen. Sollte dieses nicht möglich sein, können Sie das Stromkabel und das Massekabel zusammen mit den seriellen Kabeln

Toxic®

verlegen. Audio- und Lautsprecherkabel sollten soweit wie möglich entfernt davon liegen. Das Kabel der Einschaltleitung zum Ausgang der automatischen Antenne des Radios kann zusammen mit den Signal-kabeln verlegt werden.

- Vermeiden Sie Masse-Schleifen indem Sie die Masse Verbindungen aller Komponenten in einer sternförmigen Anordnung verlegen. Den geeignetesten Mittelpunkt können Sie durch Messen der Spannung direkt an der Batterie ermitteln. Diesen Wert müssen Sie dann mit dem gewählten Masse-Punkt und dem (+) Terminal des Verstärkers vergleichen. Wenn die gemessenen Spannungen nur geringfügig voneinander abweichen, haben Sie den korrekten Mittelpunkt gefunden. Andernfalls müssen Sie einen anderen Punkt wählen. Sie sollten die Messung bei eingeschalteter Zündung und angeschalteten Verbrauchern (z.B. Heckscheibenheizung, Licht) durchführen.

- Falls es zu Beeinträchtigungen der Lautsprecherkabel durch externe elektrische Quellen kommt, trennen Sie die inneren Kabel und drehen Sie sie zusammen.

- Falls Störgeräusche von anderen elektronischen Autoteilen ausgehen, benutzen Sie einen zusätzlichen Störgeräuschfilter.

- Beim Auftreten von summenden Geräuschen sollten Sie stärkere Massekabel oder weitere Massekabel benutzen.

- Benutzen Sie möglichst Kabel mit verzinnten Enden oder mit angesetzten Kabelschuhen oder dergleichen. Vergoldete Kabelschuhe sind korrosionsfrei und haben einen geringeren Kontakt-Widerstand.

- Sollten alle diese Maßnahmen ohne Erfolg sein, kann eventuell der Gebrauch eines „Ground-Loop-Isolator“ Abhilfe schaffen.

Toxic®

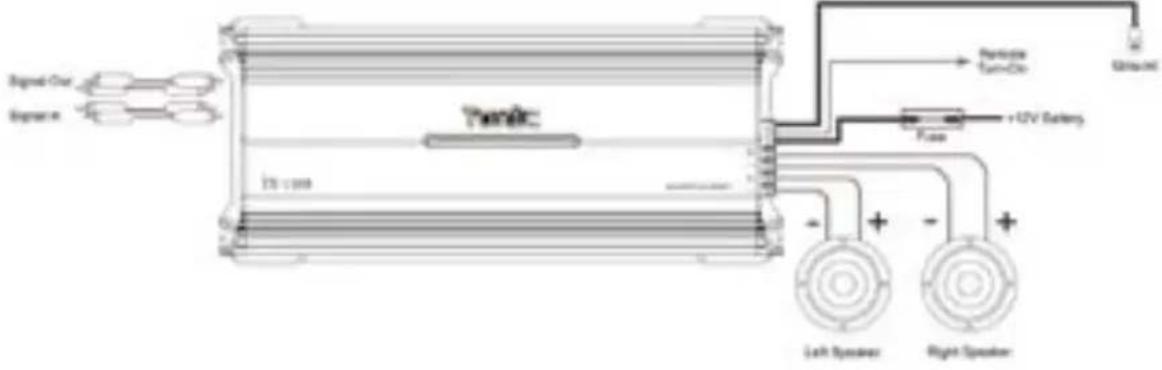

Minimale Impedanz 2 Ohm pro Kanal im Stereobetrieb

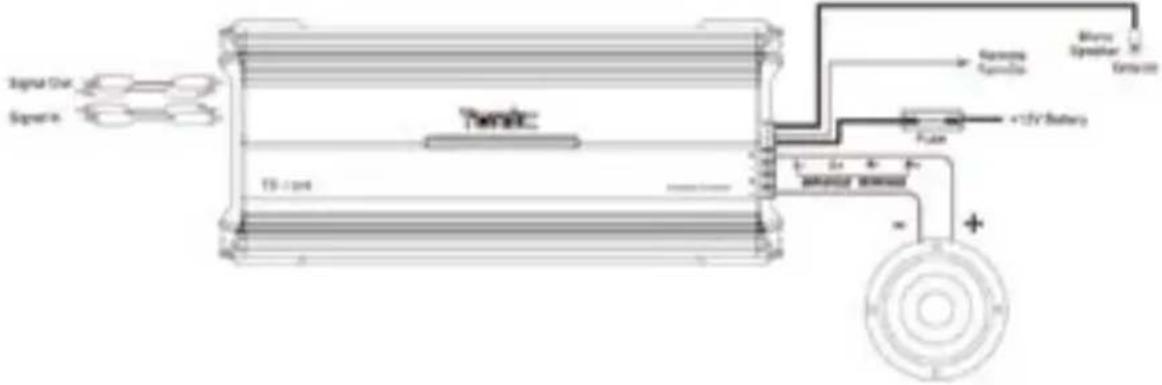

Minimale Impedanz 4 Ohm im Brückenbetrieb

Signal Out Schematic T5-100 Fus +12V Battery Gauss Transistor Blower Swangler Gauss

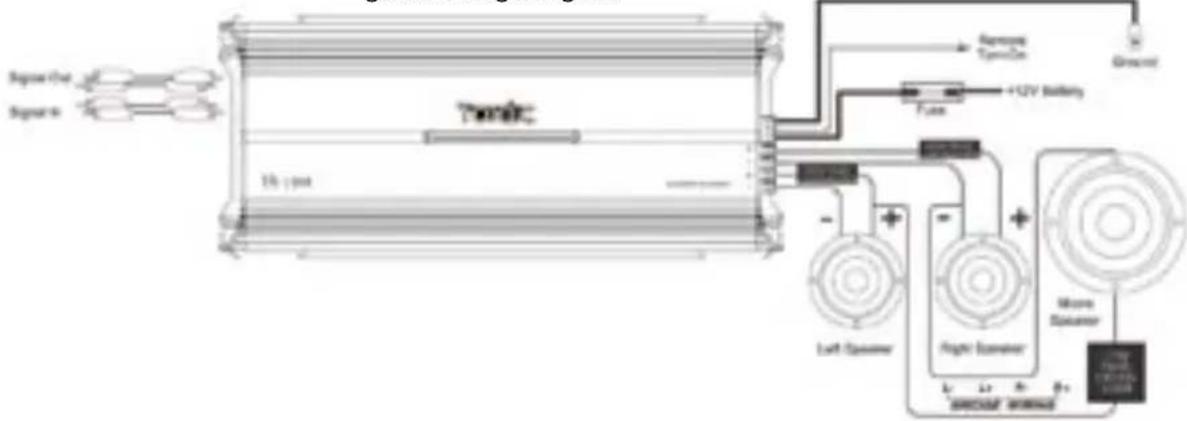

Beim Betrieb mit passiver Frequenzweiche sind Impedanzen von 2 Ohm und 4 Ohm gleichzeitig möglich

Toxic®

Minimum Impedance 2 Ohm per channel im Stereooperation Signal Out Signal In Signal In Twinic Figure 2 Wave Transistor +12V Battery Flow Left Sputum -100V Right Sputum -100V Left Sputum -100V Right Sputum -100V
