BEDIENUNGSANLEITUNG EHC 12616 E AMICA

• MENU2 SEHR GEEHRTER KUNDE, Der Einbauherd verbindet außergewöhnliche Bedienungsfreundlichkeit mit perfekter Ko- chwirkung. Wenn Sie sich mit dieser Bedienungsanleitung vertraut gemacht haben, wird die Bedienung des Geräts kein Problem sein. Bevor der Einbauherd das Herstellerwerk verlassen konnte, wurde er eingehend auf Sicherheit und Funktionstüchtigkeit überprüft. Vor Inbetriebnahme lesen Sie bitte die Bedienungsanleitung aufmerksam durch. Durch Befolgung der darin enthaltenen Hinweise vermeiden Sie Bedienungsfehler. Diese Bedienungsanleitung ist so aufzubewahren, dass sie im Bedarfsfall jederzeit griffbereit ist. Befolgen Sie ihre Hinweise sorgfältig, um mögliche Unfälle zu vermeiden. Achtung! Gerät nur bedienen, wenn Sie sich mit dem Inhalt dieser Bedienungsanleitung ver- traut gemacht haben. Das Gerät ist nur zur Verwendung im privaten Haushalt bestimmt. Der Hersteller behält sich das Recht vor, solche Änderungen vorzunehmen, die keinen Einuss auf die Funktionsweise des Geräts haben.3 INHALTSVERZEICHNIS Sicherheitshinweise p. 4
• Bedienelemente p. 9
• Ihr Herd stellt sich vor p. 13
• Installation p. 14
• Bedienung p. 20
• Backen und Braten – Praktische Hinweise p. 30
• Allgemeine Pegehinweise p. 33
• Wenn’s mal ein Problem gibt p. 38

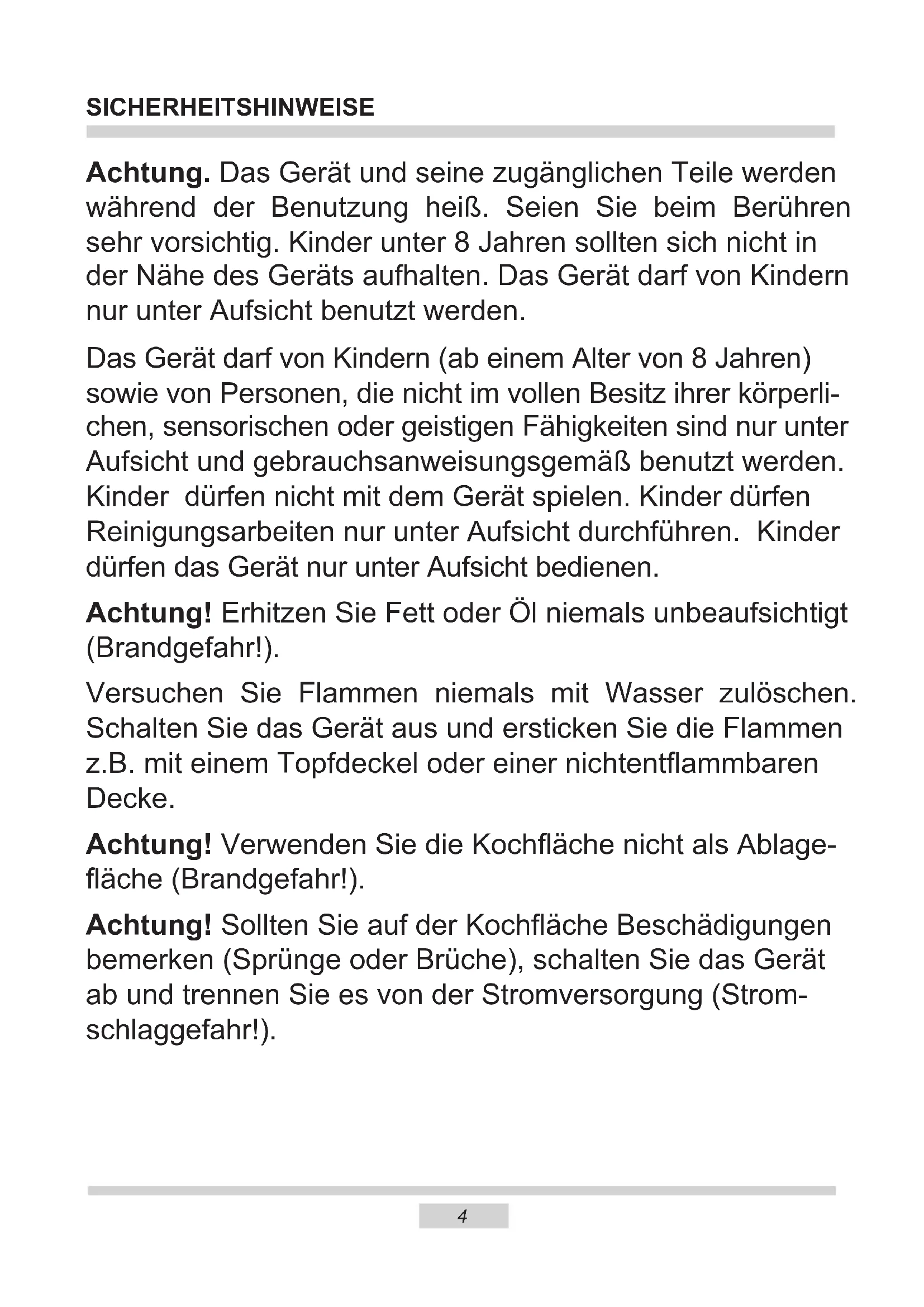

• Technische Daten SICHERHEITSHINWEISE Achtung. Das Gerät und seine zugänglichen Teile werden während der Benutzung heiß. Seien Sie beim Berühren sehr vorsichtig. Kinder unter 8 Jahren sollten sich nicht in der Nähe des Geräts aufhalten. Das Gerät darf von Kindern nur unter Aufsicht benutzt werden. Das Gerät darf von Kindern (ab einem Alter von 8 Jahren) sowie von Personen, die nicht im vollen Besitz ihrer körperli- chen, sensorischen oder geistigen Fähigkeiten sind nur unter Aufsicht und gebrauchsanweisungsgemäß benutzt werden. Kinder dürfen nicht mit dem Gerät spielen. Kinder dürfen Reinigungsarbeiten nur unter Aufsicht durchführen. Kinder dürfen das Gerät nur unter Aufsicht bedienen. Achtung! Erhitzen Sie Fett oder Öl niemals unbeaufsichtigt (Brandgefahr!). Versuchen Sie Flammen niemals mit Wasser zulöschen. Schalten Sie das Gerät aus und ersticken Sie die Flammen z.B. mit einem Topfdeckel oder einer nichtentammbaren Decke. Achtung! Verwenden Sie die Kochäche nicht als Ablage- äche (Brandgefahr!). Achtung! Sollten Sie auf der Kochäche Beschädigungen bemerken (Sprünge oder Brüche), schalten Sie das Gerät ab und trennen Sie es von der Stromversorgung (Strom- schlaggefahr!).5 SICHERHEITSHINWEISE Starke Erhitzung des Geräts während des Betriebs. Seien Sie vorsichtig und vermeiden Sie das Berühren der heißen Innenteile des Geräts. Zugängliche Teile können bei Be nut zung heiß werden. Kin- der fern halten. Achtung. Verwenden Sie zur Reinigung der Kochäche keine aggressiven Putzmittel oder scharfen Metallgegen- stände, die die Oberäche beschädigen könnten (Entstehung von Sprüngen oder Brüchen). Achtung.Um Stromschläge zu vermeiden, muss man sich vor dem Wechsel die Glühlampe vergewissern, dass das Gerät abgeschaltet ist. Zur Reinigung des Geräts keine Dampfreiniger verwen- den. Verbrühungsgefahr! Heißer Dampf kann beim Öffnen der Gerätetür entweichen. Während oder nach dem Garbetrieb die Gerätetür vorsichtig öffnen. Beim Öffnen nicht über die Gerätetür beugen. Beachten Sie, dass Dampf je nach Tem- peratur nicht sichtbar ist.6 SICHERHEITSHINWEISE ● Andere Haushaltsgeräte samt ihren Anschlusskabeln dürfen den Backofen nicht berühren oder auf den Kochächen auiegen, da deren Isolierung nicht hitzebe- ständig ist. ● Beim Braten den Herd nicht ohne Aufsicht lassen! Öl und Fett können sich durch Überhitzen oder Überlaufen selbst entzünden. ● Kochplatte von Verschmutzungen und übergelaufenem Kochgut freihalten. Dies betrifft insbesondere Zucker, der mit dem Glaskeramik-Kochfeld reagiert und da- durch eine bleibende Beschädigung verursachen kann. Etwaige Verschmutzungen sind laufend zu beseitigen. ● Zur Vermeidung von irreversiblen Veränderungen des Kochfelds darf Geschirr mit feuchtem Boden nicht auf warme Kochächen gestellt werden. ● Nur Kochgeschirr verwenden, das nach Herstelleragaben für die Verwendung auf Glaskeramik-Kochfeldern geeignet ist. ● Bei Feststellung einer Beschädigung des Kochfelds – Kratzern, Rissen oder Ab- splitterungen – ist der Betrieb des Herdes sofort abzubrechen und die Reparatur bei der Kundendienststelle zu melden. ● Das Kochfeld nicht einschalten, ohne vorher ein Kochgeschirr darauf zu stellen. ● Scharfkantiges Geschirr, das eine Beschädigung des Kochfelds verursachen kann, darf nicht benutzt werden. ● Nicht auf die sich vorheizenden (nicht mit Geschirr überdeckten) Halogen-Koch- ächen schauen. ● Kochgeschirr mit einem Gewicht über 15 kg darf nicht auf die geöffnete Backofen- tür und Kochgeschirr mit einem Gewicht über 25 kg auf die Kochächen gestellt werden. ● Keine Scheuermittel oder scharfen Metallgegenstände zur Glasreinigung verwen- den; sie können die Oberäche zerkratzen, was dazu führen kann, dass das Glas springt. ● In nicht betriebsfähigem Zustand darf der Herd nicht benutzt werden. Sämtliche Mängel dürfen nur von einer autorisierten Fachkraft beseitigt werden. ● Bei Betriebsstörungen, die durch technische Mängel verursacht sind, muss unbe- dingt die Stromzufuhr unterbrochen und eine Reparatur veranlasst werden. ● Dieses Gerät ist nicht für eine Bedienung durch Personen mit eingeschränkten physischen, psychischen bzw. sensorischen Fähigkeiten (darunter Kinder) bzw. Personen ohne Kenntnis des Gerätes vorgesehen, es sei denn, dies erfolgt unter Aufsicht oder gemäß der Bedienungsanleitung des Gerätes, die durch die für die Sicherheit verantwortliche Person übergeben wurde. ● Es ist dafür zu sorgen, dass Kinder nicht mit dem Gerät spielen. ● Das Gerät ist ausschließlich zum Kochen im haushaltsüblichen Rahmen ausgelegt. Ein anderweitiger Gebrauch jeder Art (z.B. zur Raumbeheizung) ist nicht bestim- mungsgemäß und kann gefährlich sein.7 Starke Erhitzung des Ge- räts während des Betriebs. Seien Sie vorsichtig und vermeiden Sie das Berühren der heißen Innenteile des Herdes. Lassen Sie Kinder nicht unbeaufsichtigt an den Herd! Gefahr von Verbrennungen bei direktem Kontakt mit dem eingeschalteten Herd! Andere Haushaltsgeräte samt ihren Anschlusskabeln dürfen den Backofen nicht berühren oder auf den Kochächen auiegen, da deren Isolierung nicht hitze- beständig ist. Beim Braten den Herd nicht ohne Aufsicht lassen! Öl und Fett können sich durch Überhitzen oder Überlaufen selbst ent- zünden. Kochplatte von Verschmutzungen und übergelaufenem Kochgut freihalten. Dies betrifft insbesondere Zucker, der mit dem Glaskeramik-Kochfeld reagiert und dadurch eine bleibende Beschädigung verursachen kann. Etwaige Verschmut- zungen sind laufend zu beseitigen. Zur Vermeidung von irreversiblen Verän- derungen des Kochfelds darf Geschirr mit feuchtem Boden nicht auf warme Kochächen gestellt werden. Nur Kochgeschirr verwenden, das nach Herstelleragaben für die Verwendung auf Glaskeramik-Kochfeldern geeignet ist. Bei Feststellung einer Beschädigung des Kochfelds – Kratzern, Rissen oder Ab- splitterungen – ist der Betrieb des Herdes sofort abzubrechen und die Reparatur bei der Kundendienststelle zu melden. Das Kochfeld nicht einschalten, ohne vor- her ein Kochgeschirr darauf zu stellen. Scharfkantiges Geschirr, das eine Be- schädigung des Kochfelds verursachen kann, darf nicht benutzt werden. Nicht auf die sich vorheizenden (nicht UNSERE ENERGIESPARTIPPS mit Geschirr überdeckten) Halogen- Kochächen schauen. Kochgeschirr mit einem Gewicht über 15 kg darf nicht auf die geöffnete Backofen- tür und Kochgeschirr mit einem Ge- wicht über 25 kg auf die Kochächen gestellt werden. Keine Scheuermittel oder scharfen Metallgegenstände zur Glasreinigung verwenden; sie können die Oberäche zerkratzen, was dazu führen kann, dass das Glas springt. In nicht betriebsfähigem Zustand darf der Herd nicht benutzt werden. Sämtliche Mängel dürfen nur von einer autorisierten Fachkraft beseitigt werden. Bei Betriebsstörungen, die durch tech- nische Mängel verursacht sind, muss unbedingt die Stromzufuhr unterbrochen und eine Reparatur veranlasst werden. Dieses Gerät ist nicht für eine Bedienung durch Personen mit eingeschränkten physischen, psychischen bzw. sensori- schen Fähigkeiten (darunter Kinder) bzw. Personen ohne Kenntnis des Gerätes vorgesehen, es sei denn, dies erfolgt unter Aufsicht oder gemäß der Bedie- nungsanleitung des Gerätes, die durch die für die Sicherheit verantwortliche Person übergeben wurde. Es ist dafür zu sorgen, dass Kinder nicht mit dem Gerät spielen. Zur Reinigung des Herdes keine Dampf- reiniger verwenden.8 AUSPACKEN Für den Transport haben wir das Gerät durch die Verpak- kung gegen Beschädigung gesichert. Nach dem Aus- packen entsorgen Sie bitte umweltfreundlich die Verpak- kungsteile. Alle Verpackungsmaterialien sind umweltver- träglich, hundertprozentig wieder zu verwer- ten und wurden mit einem entsprechenden Symbol gekennzeichnet. Achtung! Die Verpackungsmaterialien (Polyäthylenbeutel, Polystyrolstücke etc.) sind beim Auspacken von Kindern fern zu halten. AUSSERBETRIEBNAHmE Nach Beendigung der Benut- zung des Geräts darf es nicht zusammen mit dem gewöhnli- chen Hausmüll entsorgt werden, sondern ist an eine Sammel- und Recyclingstelle für Elektro- und elektronische Geräte abzuge- ben. Darüber werden Sie durch ein Symbol auf dem Gerät, auf der Bedienungsanleitung oder der Verpackung informiert. Die bei der Herstellung dieses Geräts ein- gesetzten Materialien sind ihrer Kennzeich- nung entsprechend zur Wiederverwendung geeignet. Dank der Wiederverwendung, der Verwertung von Wertstoffen oder anderer Formen der Verwertung von gebrauchten Geräten leisten Sie einen wesentlichen Bei- trag zum Umweltschutz. Über die zuständige Recyclingstelle für die gebrauchten Geräte werden Sie von Ihrer Gemeindeverwaltung informiert.9 BEDIENELEmENTE *vorhanden nur bei einigen Modellen 1 Backofen-Temperaturregler 2 Backofen-Funktionsregler 3, 4, 5, 6 Schalter für Kochächen 7 Kontrollleuchte rot (Heizunganzeige) 8 Kontrollleuchte gelb (Betriebsanzige) 9 Türgriff 10 Glaskeramik-Kochfeld 11 Zeit schaltuhr* p. 394

BEDIENELEmENTE 1 Backofen-Temperaturregler 2 Backofen-Funktionsregler 3, 4, 5, 6 Schalter für Kochächen 7 Kontrollleuchte rot (Heizunganzeige) 8 Kontrollleuchte gelb (Betriebsanzige) 9 Türgriff 10 Glaskeramik-Kochfeld

BEDIENELEmENTE 1 Backofen-Temperaturregler 2 Backofen-Funktionsregler 3, 4, 5, 6 Schalter für Kochächen 7 Kontrollleuchte rot (Heizunganzeige) 8 Kontrollleuchte gelb (Betriebsanzige) 9 Türgriff 10 Glaskeramik-Kochfeld12 BEDIENELEmENTE Glaskeramik-Kochfeld Restwärmeanzeige 3a Ø 18 cm 4a Ø 14,5 cm 5a Ø 21 cm 6a Ø 14,5 cm

Ausstattung des Herdes – Zusammenstellung: *vorhanden nur bei einigen Modellen Backblech* Grillrost (Gitterrost) Bratblech* Backblechträger14 INSTALLATION Vorbereitung der Arbeitsplatte der Küchenmöbel für den Einbau des Kochfelds ● Der Küchenraum sollte trocken und luftig sein und eine gute Belüftung haben; die Aufstel- lung des Gerätes sollte einen freien Zugang zu allen Steuerelementen sicherstellen. Der Herd entspricht der Wärmeschutzklasse Y, d.h. er darf nur auf einer Seite neben höheren Küchenmöbeln oder Wänden eingebaut werden. ● Die Arbeitsplatte des Möbels muss zwischen 28 und 40 mm dick und mindestens 600 mm tief sein. Sie muss flach sein und waagerecht liegen. Die Arbeitsplatte ist an der Wand gegen überlaufende Flüssigkeiten und Feuchte abzudichten. ● Der Abstand zwischen der Ausschnittkante und der Kante der Arbeitsplatte sollte vorne mind. 60 mm und hinten mind. 50 mm betragen. ● Die Einbaumöbel müssen auf der Oberfläche furniert und die zum Verkleben eingesetz- ten Klebstoffe gegen die Temperatur von 100°C beständig sein. Bei Nichterfüllung dieser Anforderung kann es zur Verformung der Oberfläche und zum Ablösen des Furniers kommen. ● Die Ausschnittkanten sollten mit einem gegen Aufquellen der Feuchtigkeit beständigen Mittel geschützt sein. ● Den Ausschnitt in der Arbeitsplatte nach Maßen gemäß Zeichnung 1 vorbereiten.

INSTALLATION Montage des Kochfeldes in der Arbeitsplatte der Küchenmöbel ● Für die Befestigung einer 38 mm dicken Arbeitsplatte sind 4 Halteklammern “A” einzu- setzen. Die Montage ist der Abb. 2 und Abb. 3 zu entnehmen. Für die Befestigung einer 28 mm dicken Arbeitsplatte sind neben den Halteklammern “A” zusätzlich 4 Holzstücke mit Maßen von 15x15x50 mm einzusetzen. Die Montage ist der Abb. 4 und Abb. 5 zu entnehmen. ● Die Kochfelddichtung auf ihre Unversehrtheit und ihren genauen Sitz am Kochfeld über- prüfen. ● Die Halteklammern von der Unterseite der Arbeitsplatte leicht anschrauben. ● Die Arbeitsplatte sauber machen, das Kochfeld in die Öffnung einsetzen und bis zur Arbeitsplatte andrücken. ● Die Halteklammern vertikal zum Kochfeldrand einstellen und bis zum Anschlag an- schrauben.

5 - Kochfelddichtung

INSTALLATION Einbau des Kochfeldes in der Arbeitsplatte der Küchenmöbel

5 - Kochfelddichtung

INSTALLATION Abb. A Abb. B Achtung! Der Einbau muss bei abgeschalteter Strom- versorgung durchgeführt werden. Abb. C Einbau des Backofens: Öffnung im Umbauschrank für den Ein- bau des Backofens nach den auf der Maßskizze angegebenen Abmessungen vorbereiten (Abb. A), bei abgeschalteter Stromversorgung den Backofen an das Stromnetz anschlie- ßen, den Backofen ein Stück weit in den vorher angefertigten Umbauschrank schieben und an das Kochfeld anschließen. Abb. B), unbedingt die Nullungsleitung des Koch- felds (gelb-grün) an die in der Nähe der Anschlussdose platzierte Nullklemme des Backofens (Bezeichnung ) anschlie- ßen, den Backofen vollständig in den Umbau- schrank schieben und mit vier Schrauben an den auf der Skizze dargestellten Stel- len in dieser Position sichern. (Abb.C).18 INSTALLATION Achtung! Der Anschluss an das Stromnetz darf nur durch eine autorisierte Elektro- fachkraft erfolgen, die beim örtlichen Energieversorgungsunternehmen zugelassen ist. Nicht autorisierte Personen dürfen keine willkürlichen Veränderungen oder Änderungen an der Elektroinstallation vornehmen. Elektrischer Anschluss Hinweise für die Elektrofachkraft Das Gerät ist für den Anschluss an Dreh- und Wechselstrom (400V 3N~50Hz) ausgelegt. Die Nennspannung der Heizelemente be- trägt 230 V. Die Anpassung des Gerätes für den Einphasenstrom (230 V) ist durch entsprechende Überbrückung auf der An- schlussleiste gemäß dem nachfolgenden Schaltplan möglich. Als Netzanschlussleitung ist ein entsprechend ausgelegter Leitungstyp unter Berücksichtigung der Anschlussart und Nennleistung des Herdes zu wählen. Die Anschlussleitung ist in der Entlastungs- einrichtung zu befestigen. Achtung! Es ist zu beachten, dass der Schutzleiter an die Klemme der mit gekennzeichneten An- schlussleiste angeschlossen werden muss. Die Elektroinstallation des Herdes sollte mit einem Notschalter ausgestattet sein, der im Notfall das ganze Gerät vom Netz abschaltet. Der Abstand zwischen den Arbeitskontakten des Notschalters muss mind. 3 mm betra- gen. Vor Anschluss des Herdes an das Stromnetz sind die Informationen auf Typenschild und Schaltplan durchzulesen. Anschlussdose öffnen: Zum Entriegeln Schraubendreher ansetzen (1) und gering- fügig nach unten bewegen (2).

Anschluss-Schaltplan Schema möglicher Anschlüsse Achtung! Spannung der Heizelemente 230V. Achtung! Im Falle jedes der Anschlüsse ist der Schutzleiter vom Netz mit der Klemme PE verbunden werden. Empfohlene Art der Anschluss- leitung Bei 230V Netz Einphasenanschluss mit Be- trieb snull. Brücken verbinden die Klemmen 1-2-3 sowie Klemmen 4-5 Schutzleiter auf Bei 400/230 Netz Zweiphasenanschluss mit Be trieb snull. Brücken verbinden Klemmen 2-3 so wie 4-5. Schutzleiter auf Bei 400/230V Netz Dreiphasenanschluss mit Be trieb snull. Brücken verbinden 4-5. Phasen re ihen fol ge nach 1-2-3. Null auf 4-5, Schut- zle iter auf

INSTALLATION20 Vor der ersten Inbetriebnahme des Gerätes BEDIENUNG Wichtig! Backofen-Innenraum nur mit war- mem Wasser und etwas Spülmittel reinigen. vorhandene Verpackungsteile vom Kochfeld und vom Backofen entfernen, Backofen-Innenraum und Kochfeld von Konservierungsmitteln reinigen, Ausstattungselemente des Backofens herausnehmen und mit warmem Wasser und etwas Spülmittel reinigen, Raumbelüftung einschalten oder Fenster öffnen, Backofen bei 250°C, etwa 30 min. ein- geschaltet lassen, Verschmutzungen entfernen und genau reinigen, Koch- ächen etwa 4 min. ohne Kochgeschirr eingeschaltet lassen. Wichtig! Bei Backöfen mit Zeitschaltuhr Ts erscheint nach dem Netzanschluss in der Zeit-Anzeige die Uhrzeit „12.00”. Aktuelle Uhrzeit auf der Zeitschalt- uhr einstellen. Ohne die Einstel- lung der aktuellen Uhrzeit läßt sich der Backofen nicht betreiben. Wichtig! Der elektronische Programmschalter Ts ist mit Sensoren ausgestattet, die durch Berühren der gekennzeichne- ten Oberäche mit den Fingern be- dient werden. Jede Umsteuerung eines Sensors wird durch ein akustisches Signal bestätigt. Die Oberäche der Sensoren muss sauber gehalten werden.21 BEDIENUNG FALSCHFALSCHRICHTIGFALSCHFALSCH Schalter für Kochächen Das richtige Koch- und Backgeschirr Die Bodengröße und -form des richtigen Kochgeschirrs sollte der Fläche der jeweiligen Koch äche möglichst genau angepasst sein. Für Bratpfannen und ähnliches Geschirr kann die eigens vergrößerte Kochäche mit den Maßen 140x250 verwendet werden. Geschirr mit konvex oder konkav geformtem Boden darf nicht verwendet werden. Es ist zu beach- ten, dass zum Kochgeschirr immer passende Deckel verwendet werden. Es empehlt sich, Kochgeschirr mit dickem Boden und einer schwachen Innenwölbung zu verwenden. Verschmutzte Kochstellen- und Geschirroberächen verhindern eine vollständige Wärmeaus- nutzung. Beispiele für Reglereinstellungen 0 Aus MIN. Warmhalten 1 Dünsten von Gemüsen,Schonendes Kochen Kochen von Suppen, mehreren Speisen 2 Schwaches Braten Anbraten von Fleisch, Fisch 3 MAX. Schnelles Erwärmen, Schnellkochen, Braten Die richtige Heizleistung Die Kochächen verfügen über eine differenzierte Heizleistung. Die Heizleistung lässt sich stufenweise regulieren, indem man den Schalter nach rechts oder links dreht. Die Kennzeichnungen auf der Außenseite des Reglers entsprechen den einzelnen Positionen der Heizleistung der jeweiligen Kochächen.

BEDIENUNG Vergrößerte Kochäche einschalten Wichtig! Das Einschalten der Kochäche darf nur durch das Drehen des Reglers im Uhrzeigersinn erfolgen. Das Ein- schalten in der Gegenrichtung kann den Regler beschädigen. Bei einer Schalterstellung von „0 1 2 3” ist die innere Kochäche in Betrieb und die Wärmemenge für das Kochgeschirr ist leicht regulierbar. Kurzes Drehen des Schalters auf die Position – schaltet die äußere Kochä- che ein. Ab jetzt lässt sich die Wärmemenge von beiden Kochächen leicht regulieren, denn der innere Schalter wird beide Koch- ächen erst nach Rückstellung des Reglers auf die 0-Position abschalten. Restwärmeanzeige Wenn die Temperatur einer Kochäche 50°C übersteigt, wird dies durch das Leuchten eines entsprechenden Restwärmeanzeige- feldes signalisiert. Das Leuchten der Restwärmeanzeige warnt den Bediener vor einem zufälligen Berühren der heißen Kochäche. Nach Ausschalten der Heizleistung kann für 5-10 Minuten die angefallene Restwärme noch für verschiedenen Zwecke genutzt wer- den, z.B. zum Aufwärmen oder Warmhalten von Speisen, ohne dass die Heizleistung eingeschaltet werden muss.

BEDIENUNG Zeitschaltuhr* Aktuelle Uhrzeit einstellen Nach Anschluss an das Stromnetz oder Wiedereinschalten nach Stromausfall zeigt die Zeit-Anzeige 12.00, und die Leuchte bei blinkt, ●Aktuelle Uhrzeit mit den Tasten 2 und 3 einstellen. Die Uhrzeit läßt sich später durch Betätigung von Schalter 1 korrigieren, bis die Leuchte bei zu blinken beginnt. Danach kann die Uhrzeit korrigiert werden. Achtung! Ohne die Uhrzeit-Einstellung lässt sich der Backofen nicht einschalten. Ca. 5 Sek. nach der Uhrzeit-Einstellung werden die neuen Daten gespeichert und die Leuchte bei erlischt. - Garzeit - Abschaltzeit - Timer - aktuelle Uhrzeit

1 – Auswahlschalter für Zeitschaltuhr-Be- triebsmodus 2 – „-”-Taste 3 – „+”-Taste

Timer Der Timer lässt sich jede Zeit aktivieren, ohne dass die anderen Funktionen der Zeit- schaltuhr aktiv sind. Der eingestellte Zeitraum beträgt von 1 Minute bis zu 23 Stunden 59 Minuten. Die Einstellung des Timers geschieht folgen- dermaßen: ●Taste 1 drücken, bis die Leuchte bei zu blinken beginnt, auf der Zeit-Anzeige erscheint „0.00”, ●Timerzeit mit den Tasten 3 und 2 einstellen, Die eingestellte Timerzeit erscheint auf der Zeit-Anzeige, und die Leuchte bei leuchtet. Ist die eingestellte Zeit abgelaufen, ertönt ein Signalton, und die Leuchte beginnt bei wieder zu blinken, ●Taste 1, 2 oder 3 drücken, um den Signal- ton abzuschalten, die Leuchte erlischt, und auf der Zeit-Anzeige erscheint die aktuelle Uhrzeit. Achtung! Wird der Signalton nicht manuell ab- geschaltet, erfolgt das automatisch nach ca. 2 Minuten.

*vorhanden nur bei einigen Modellen

BEDIENUNG Halbautomatik-Betrieb Wenn Sie den Backofen per Schaltuhr ab- schalten wollen, so geht’s: ●Backofen-Multifunktionsregler und Back- ofen-Temperaturregler auf die gewünschten Backofenfunktionen einstellen, ●Taste 1 drücken, bis die Leuchte bei zu blinken beginnt, auf der Zeit-Anzeige erscheint „0.00”, ●die gewünschte Garzeit mit den Tasten 3 und 2 von 1 Minute bis zu 10 Stunden einstellen. Die eingestellte Zeit wird nach ca. 5 Sek. gespeichert, auf der Zeit-Anzeige erscheint wieder die aktuelle Uhrzeit neben der aktiven Leuchte bei . Ist die eingestellte Zeit abgelaufen, schaltet der Backofen automatisch ab, ertönt ein Signalton, und die Leuchte bei beginnt zu blinken; ●Backofen-Multifunktionsregler und Back- ofen-Temperaturregler in AUS-Position stellen, ●Taste 1, 2 oder 3 drücken, um den Signal- ton abzuschalten, die Leuchte erlischt, und auf der Zeit-Anzeige erscheint die aktuelle Uhrzeit. Achtung! In den Backöfen mit einem Steuerreg- ler ist der Backofen-Multifunktionsreg- ler mit dem Backofen-Temperaturreg- ler integriert.

Vollautomatik-Betrieb Soll der Backofen für eine gewünschte Gar- zeit einschalten und dann um eine bestimmte Zeit abschalten, sind Gardauer und Abschalt- zeit einzustellen. ●Schalter 1 drücken, bis die Leuchte bei zu blinken beginnt, auf der Zeit-Anzeige erscheint „0.00”, ●die gewünschte Garzeit mit den Tasten 3 und 2 von 1 Minute bis zu 10 Stunden einstellen. Die eingestellte Zeit wird nach ca. 5 Sek. gespeichert, auf der Zeit-Anzeige erscheint wieder die aktuelle Uhrzeit neben der leuch- tenden Leuchte bei ; ●Schalter 1 drücken, bis die Leuchte bei

zu blinken beginnt, ●Abschaltzeit (Arbeitsende) mit den Tasten 3 und 2 bis maximal 23 Stunden 59 Minuten einstellen, ●Backofen-Multifunktionsregler und Back- ofen-Temperaturregler auf die gewünschten Backofenfunktionen einstellen.

Die Leuchten bei und

leuchten, der Backofen schaltet sich ein zu dem Zeitpunkt, der sich aus der Differenz zwischen der ein- gestellten Abschaltzeit und der eingestellten Garzeit ergibt, (z.B. die eingestellte Garzeit beträgt 1 Stunde, die eingestellte Abschalt- zeit – 14.00, die Einschaltzeit des Backofens – 13.00).25 BEDIENUNG Wird die Abschaltzeit erreicht, schaltet der Backofen automatisch ab, ertönt ein Signal- ton bei wieder blinkender Leuchte

●Backofen-Multifunktionsregler und Back- ofen-Temperaturregler in AUS-Position stellen, ●Taste 1, 2 oder 3 drücken, um den Signal- ton abzuschalten, die Leuchte erlischt, und auf der Zeit-Anzeige erscheint die aktuelle Uhrzeit. Achtung! Die programmierten Einstellungen lassen sich jede Zeit überprüfen und korrigieren. Und so geht’s: ●Taste 1 drücken, bis die Leuchte bei der gewählten Funktion zu blinken beginnt, ●mit den Tasten 2 und 3 die Zeitschalt- uhreinstellungen beim Löschen der Einstellungen ändern Die Einstellung der aktuellen Uhrzeit lässt sich nicht verändern, wenn die Zeitschaltuhr im Halbautomatik- oder Vollautomatik-Betrieb arbeitet.26 BEDIENUNG Funktion und Bedienung des Backofens Backen kann mit Oberhitze, Unterhitze und Grillhitze erfolgen. Die Steuerung erfolgt mit Hilfe des Backofen-Betriebswahlschalters – Die Wahl der gewünschten Funktion erfolgt durch Drehen des Drehschalters in die entsprechende Position, und des Tem- peraturreglers – die Wahl der gewünschten Backofentemperatur erfolgt durch Drehen auf den entsprechenden Temperaturwert. Beim Ausschalten des Geräts sind beide Schalter auf die „”/„0”-Position zu drehen. Mögliche Stellungen des Backofen- Betriebswahlschalters Unabhängige Backofen-Beleuch- tung Durch das Drehen des Schalters auf diese Position wird der Backofen- Innenraum beleuchtet. Verwenden Sie diese z.B. bei der Reinigung des Backofeninnenraums. Unter- und Oberhitze Ist der Schalter in diese Position gedreht, erfolgt das Vorheizen auf herkömmliche Weise. Grillhitze Diese Drehschalterstellung ermög- licht das Grillen von Speisen auf dem Rost. Backofen mit natürlicher Konvektion Unterhitze Ist der Schalter in diese Position gedreht, erfolgt das Vorheizen nur bei eingeschalteter Unterhitze. An- zuwenden z.B. beim Nachbacken von unten. Oberhitze Ist der Schalter in diese Position gedreht, erfolgt das Vorheizen nur bei eingeschalteter Oberhitze. An- zuwenden z.B. beim Nachbacken von oben. Das Einschalten des Backofens wird über zwei Kontrollleuchten signalisiert, gelb und rot. Die gelbe Kontrollleuchte signalisiert den Backofenbetrieb. Erlischt die rote Kon- trollleuchte, so ist die eingestellte Backofen- temperatur erreicht. Falls das Kochrezept empehlt, die Speise in den vorgewärmten Backofen zu stellen, sollte dies nicht vor dem ersten Erlöschen der roten Kontrollleuchte erfolgen. Während des Backens wird die rote Kontrollleuchte zeitweise sich ein- und aus- schalten (Thermostatfunktion des Backofens). Die gelbe Kontrollleuchte kann auch in der Drehschalterstellung „Backofenbeleuchtung” leuchten.

Backofen mit Umluft (mit Gebläse) Backen kann mit Oberhitze, Unterhitze und Grillhitze erfolgen. Die Steuerung erfolgt mit Hilfe des Backofen-Betriebswahlschalters – Die Wahl der gewünschten Funktion erfolgt durch Drehen des Drehschalters in die entsprechende Position, und des Tem- peraturreglers – die Wahl der gewünschten Backofentemperatur erfolgt durch Drehen auf den entsprechenden Temperaturwert. BEDIENUNG Beim Ausschalten des Geräts sind beide Schalter in die „ ” / „0” Position zu dre- hen.. Achtung! Unabhängig von der Wahl der Betrieb- sart schaltet sich die Vorheizfunktion (Ober-, Unter-, Grill- oder Umlufthitze) erst dann ein, wenn die Temperatur eingestellt wurde. 0 Nullstellung Unabhängige Backofen-Beleuch- tung Durch das Drehen des Reglers auf diese Stellung wird der Backofen- Innenraum beleuchtet. Auftauen Eingeschaltet ist nur der Ventilator, ohne Einsatz von Heizkörpern. Schnelles Aufheizen Eingeschaltet sind die Oberhitze, der Grill und der Ventilator. Zum Vorwär- men des Backofens. Supergrill Die Funktion des Supergrills erlaubt das Grillen bei zugleich eingeschalte- ter Oberhitze. Diese Funktion erlaubt eine höhere Temperatur im oberen Bereich des Backofens zu erreichen, das Bratstück wird stärker gebräunt; auch größere Portionen können so gegrillt werden. Grill Das sog. „Oberflächengrillen” wird für kleine Portionen von Fleisch wie z.B. Steaks, Schnitzel, Fische wie für Toasts, Würste, belegte Brote und Baguetten (die zu grillende Speise soll maximal 2-3 cm dick sein und beim Braten muss sie umgedreht werden). Umluft-Intensiv-Grillen (Rundum- Grill) Durch Einstellen des Reglers in diese Position werden das Gebläse und die Grillhitze eingeschaltet. Dies erlaubt eine Beschleunigung des Grillpro- zesses und eine Verbesserung des Geschmacks der Speise. Der Grillpro- zess muss bei geschlossener Backofentür erfolgen.

BEDIENUNG Unterhitze Wurde der Regler auf diese Position gedreht, erfolgt das Vorheizen des Backofens nur bei eingeschalteter Unter¬hitze. Anzuwenden z.B. beim Nachbacken von unten (saftige Ku- chen, Kuchen mit Obstfüllung). Unter- und Oberhitze Steht der Regler in dieser Position, kann die Beheizung des Backofens auf eine herkömmliche Art erfolgen. Diese Funktion ist zum Kuchenba- cken, zum Braten von Fleisch und Fisch, zum Backen von Pizza (die Vorheizung des Backofens sowie der Einsatz von dunklen Backblechen ist erforderlich) sowie zum Backen auf ei- ner Ebene ausgezeichnet geeignet. Gebläse sowie Unter- und Ober- hitze Wurde der Regler auf diese Position gedreht, wird die Funktion Kuchenba- cken in Betrieb genommen. Herkömmlicher Backofen mit Geblä- se (diese Funktion wird zum Backen empfohlen). Kontrollleuchte Das Einschalten des Backofens wird über zwei Kontrollleuchten signalisiert, gelb und rot. Die gelbe Kontrollleuchte signalisiert den Backofenbetrieb. Erlischt die rote Kon- trollleuchte, so ist die eingestellte Backofen- temperatur erreicht. Falls das Kochrezept empehlt, die Speise in den vorgewärmten Backofen zu stellen, sollte dies nicht vor dem ersten Erlöschen der roten Kontrollleuchte erfolgen. Während des Backens wird die rote Kontrollleuchte zeitweise sich ein- und aus- schalten (Thermostatfunktion des Backofens). Die gelbe Kontrollleuchte kann auch in der Drehschalterstellung „Backofenbeleuchtung” leuchten.29 BEDIENUNG Um den Grill einzuschalten: Backofen-Schalter in die Position umdre- hen, die mit Sym bo len Grill, gekennzeichnet ist, Backofen während 5 Minuten (bei ge- schlos se ner Bac ko fentür) durchwär- men, Backblech mit der zu zu be re iten den Speise in rich ti ger Höhe im Bac ko fen anordnen; beim Gril len am Rost ist ein leeres Backblech für das ab trop fen de Fett in direkt niedrigerer Höhe (unter dem Rost) an zu ord nen, Gegrillt wird bei geschlossener Back- ofentür. Beim Grillen wird das Gericht mit tels der Infrarotstrahlen vom er hitz ten Gril l he ize le- ment zubereitet. Zugängliche Teile können bei Be nut zung als Grillgerät heiß werden. Kinder fern halten! Bei den Backofenfunktion Grillhitze und Intensiv-Grillen die Temperatur 250°C ein- stellen, und bei Backofenfunktion Umluft- Grillen höchstens 190°C einstellen. Grillen Es wird empfohlen: die Dicke der zu grillenden Fle isch por tion von 2 - 3 cm nicht zu über schre iten, Fleisch- und Fi sch spe isen vor dem Gril- len mit ein wenig Öl oder Fett ein zu re- iben, größere Speiseportionen erst kurz vor dem Gril len, da ge gen kleinere direkt danach salzen,

• die gegrillte Speiseportion nach Ablauf der hal ben Grillzeit auf die Rückseite umwenden.30

BACKEN UND BRATEN - PRAKTISCHE HINWEISE

Gebäck Zum Backen verwenden Sie am besten die mitgelieferten Bleche. Es können auch handelsübliche Formen und Bleche verwendet werden, die im Backofen auf den Gitterrost zu stellen sind. Zum Backen eignen sich am besten schwarz lackierte Bleche, die sich durch gute Wärmeübertragung auszeichnen und die Backzeit verkürzen. Bei herkömmlicher Erhitzung (Ober- und Unterhitze) sollten keine hellen und blanken Backformen verwendet werden, da ansonsten der Teig möglicherweise von unten nicht ausreichend gar wird. Beim Backen mit Umluft braucht der Backofen nicht vorgeheizt zu werden, bei den anderen Erhitzungsarten ist ein Vorheizen nötig, bevor das Gebäck in den Backofen geschoben werden kann. Vor Entnahme des Gebäcks aus dem Backofen sollte mit einem Holzstäbchen überprüft werden, ob der Teig richtig durchbacken ist (ist das Holzstäbchen frei von Teigspuren, so ist das Gebäck gar). Es empehlt sich, den Ofen auszustellen und das Gebäck noch ca. 5 min im Ofen durchgaren zu lassen. Beim Backen mit Umluft sind die Backofentemperaturen grundsätzlich ca. 20-30 Grad niedriger als bei reiner Ober-/Unterhitze. Nähere Backhinweise nden Sie in der Tabelle, diese können jedoch abhängig von eigenen Erfahrungen und Gewohnheiten geändert werden. Falls die Angaben aus den Kochbüchern stark von den in dieser Bedienungsanleitung enthaltenen Werten abweichen, berücksichtigen Sie bitte die Bedienungsanleitung.

BACKEN UND BRATEN - PRAKTISCHE HINWEISE

Braten von Fleisch Im Backofen sollte nur Fleisch mit einem Gewicht von über 1 kg zubereitet werden, kleinere Portionen empehlt es sich auf den Gasherdbrennern zu garen. Zum Braten empehlt sich die Verwendung von feuerfestem Geschirr, das auch hitzebeständige Griffe haben sollte. Beim Braten auf dem Gitter- oder Grillrost empehlt es sich ein Blech mit etwas Wasser in die untere Einschubleiste einzuschieben. Mindestens einmal, nach der Hälfte der Garzeit, sollte der Braten gewendet werden; den Braten während der Garzeit ab und zu mit der entstehenden Soße oder mit heißem, gesalzenem Wasser begießen, dabei kein kaltes Wasser verwenden.31

BACKEN UND BRATEN - PRAKTISCHE HINWEISE

Achtung! Die Angaben in den Tabellen sollten nur als Anhaltspunkte verstanden werden, die je nach eigenen Erfahrungen und Gewohnheiten geändert werden können.

• Kleingebäck Art Gebäck Backofenfunktio- nen Temperatur Einschubhöhe Garzeit [min]

Backofen mit natürlicher Konvektion32

BACKEN UND BRATEN - PRAKTISCHE HINWEISE

Achtung! Die Angaben in den Tabellen sollten nur als Anhaltspunkte verstanden werden, die je nach eigenen Erfahrungen und Gewohnheiten geändert werden können.

• Kleingebäck Art Gebäck Backofenfunktio- nen Temperatur Einschubhöhe Garzeit [min]

Backofen mit Umluft (mit Gebläse)33 Die Pege und ständige Reinhaltung des Herdes sowie dessen richtige Wartung haben einen wesentlichen Einuss auf die Verlänge- rung der einwandfreien Funktionstüchtigkeit des Gerätes. Vor der Reinigung Herd ausschal- ten. Dabei nicht vergessen sicher- zustellen, dass sich alle Schalter in Position „”/„0” benden. Lassen Sie den Herd vollständig ausküh- len, bevor Sie mit der Reinigung beginnen. Glaskeramik-Kochfeld Das Kochfeld regelmäßig nach jedem Gebrauch reinigen. Es empehlt sich, das Kochfeld nach Möglichkeiten im warmen Zustand (nach dem Erlöschen der Rest- wärmeanzeige) zu reinigen. Eine starke Verschmutzng des Kochfeldes, insbeson- dere das Einbrennen von überlaufenem Kochgut vermeiden. Keine aggressiven Scheuermittel, wie z.B. Scheuerpulver mit Schleifmitteln, Scheu- erpasten, -steine, Bimssteine, Stahlwolle usw. verwenden. Diese können die Koch- feld-Oberäche verkratzen und bleibende Beschädigung verursachen. Bei der Reinigung darf kein Cillit zugege- ben werden. Grobe, fest an das Kochfeld anliegende Verschmutzungen können mit einem spe- ziellen Klingenschaber beseitigt werden, dabei muss darauf geachtet werden, dass der Rahmen des Glaskeramik-Kochfeldes nicht beschädigt wird. ALLGEMEINE PFLEGEHINWEISE Achtung! Die scharfe Schneide ist immer durch die Verschiebung des Halters (Daumendruck) zu si- chern. Beim Benutzen vorsichtig vorgehen – Verletzungsgefahr! Von Kindern fernhalten. Schonende Reinigungs- und Waschmittel gemäß den Anweisungen verwenden, z.B. Fett lösende Flüssigkeiten oder Emulsionen aller Art. Besonders emp- fehlenswert sind Spezialwasch- und reinigungsmittel, wie COLLO Luneta, Sidol Stahlglanz, Stahl-Fix sowie War- tungsmittel wie Cera-Fix. Sind keine dieser Mittel erhältlich, empehlt sich eine Lösung aus warmem Wasser mit Zugabe von Spülmitteln oder Spezialreinigern für Spülen aus Edelstahl. Zum Waschen und Reinigen der Koch- feld-Oberfläche ein weiches Tuch mit guter Saugkraft verwenden. Glaskeramik-Kochfeld nach jeder Reini- gung trockenreiben. Besonders darauf achten, dass das Koch- feld nicht beschädigt wird und keine tiefen Kratzer und Absplitterungen entstehen, wie sie durch das Herunterfallen von Metalldeckeln oder anderen Gegenstän- den mit scharfen Rändern verursacht werden.34 ALLGEMEINE PFLEGEHINWEISE Backofen Den Backofen nach jedem Gebrauch reinigen. Bei der Reinigung die Backofen- Beleuchtung einschalten, um dadurch eine bessere Sicht im Arbeitsbereich zu bekommen. Den Backofen-Innenraum nur mit war- mem Wasser und etwas Spülmittel reini- gen. Steam Clean-Dampfreinigung: – In eine in die erste Einschubleiste von unten gestellte Schüssel 0,25 l Wasser (1 Glas) gießen, – Backofentür schließen, – Backofen-Temperaturregler auf „50°C” und Backofen-Multifunktionsregler auf „Unterhitze” drehen , – Backofen-Innenraum ca. 30 Minuten vorheizen, – Backofentür öffnen, Innenraum mit Tuch oder Schwamm auswischen und dann mit warmem Wasser und Spülmit- tel reinigen. Nach der Reinigung Backofen-Innenraum trockenreiben. Ausbau der Backblechträger

Der Backofen ist mit den leicht heraus- nehmbaren Leitschienen* (Leiterförmig angeordnet) für die Backofeneinsätze ausgestattet. Um sie zur Reinigung herauszunehmen soll man zuerst an der vorderen Halterung (Z1) ziehen, dann die Leitschienen kippen und aus der hinteren Halterung (Z2) rausziehen. Nach der Reinigung sollen die Leitschienen in den dazu vorgesehenen Öffnungen eingesetzt und die Halterungen (Z1 und Z2) einge- drückt werden. *vorhanden nur bei einigen Modellen35 ALLGEMEINE PFLEGEHINWEISE Auswechseln der Backofen- Beleuchtung Um Stromstöße zu vermeiden, vor dem Wechsel den Herd ausschalten. Alle Drehschalter in der Schalterblende auf „” / „0” drehen und die Stromzufuhr abschalten, Die Abdeckung herausdrehen und reini- gen, dann genau trocken wischen. Die Glühlampe aus der Fassung drehen, gegebenenfalls durch eine neue ersetzen – Backofen-Glühlampe hitzefest (300°C) mit folgenden Parametern: – Spannung 230 V – Leistung 25 W – Fassung E14. Die Glühlampe genau in die Keramikfas- sung drehen. Abdeckung einschrauben. Backofen-Glühlampe Teleskopauszüge.* Um sie zur Reinigung herauszunehmen soll man zuerst an der vorderen Halterung (Z1) ziehen, dann die Leitschienen kip- pen und aus der hinteren Halterung (Z2) rausziehen. Die Teleskopauszüge nur mit handelsüblichen Reinigungsmittel außen reinigen. Wichtig: Die Teleskopauszüge dürfen nicht in der Geschirrspülmaschine gerei- nigt werden! Achtung, die Rollen dürfen nicht einge- fettet werden! Nach der Reinigung sollen die Leitschie- nen den dazu vorgesehenen Öffnungen eingesetzt und die Halterungen (Z1 und Z2) eingedrückt werden. Die emaillierten Elemente der Herdaus- stattung sind in einer Lösung mit warmem Wasser mit Zugabe von Spülmitteln zu reinigen. Keine Flüssigkeiten mit organischen Säuren (z.B. Zitronensäure) verwenden, die hartnäckige Flecken bzw. eine Mattie- rung der Glaskermik-Emaille verursachen können. Achtung! Für Reinigung und Wartung von Glasfronten keine Reinigungsmittel mit Schleifmitteln verwenden. *vorhanden nur bei einigen Modellen36 ALLGEMEINE PFLEGEHINWEISE Backofentür aushängen Zum Reinigen und für einen besseren Zu- gang zum Backofen-Innenraum lässt sich die Backofentür aushängen. Backofentür öffnen, die Klappbügel an den Scharnieren an bei- den Seiten nach oben drücken (Abb. A). Tür leicht zudrücken, anheben und nach vorne herausziehen. Das Einsetzen der Backofen- tür erfolgt in umgekehrter Reihenfolge. Beim Einsetzen sicherstellen, dass die Aussparung des Scharniers richtig zu dem Haken des Scharnierhalters passt. Danach sind die beiden Klappbügel unbedingt wieder nach unten zu legen. Ist das nicht der Fall, können Scharniere beim Schließen der Backofentür beschädigt werden. Klappbügel nach oben drücken Herausnahme der inneren Scheibe

1. Mit Hilfe eines achen Schraubendre-

hers die obere Türleiste herausheben, indem sie fein an den Seiten angehoben wird (Abb. B).

2. Die obere Türleiste herausnehmen.

C37 ALLGEmEINE PFLEGEHINWEISE

3. Innere Scheibe aus den Befestigungen

(im unteren Bereich der Tür) nehmen. Mittlere Scheibe herausnehmen (Zeich- nung D).

4. Die Scheibe mit warmem Wasser und

einer kleinen Menge Reinigungsmittel abwaschen. Zwecks erneuter Montage der Scheibe sind oben genannte Handlungen in um- gekehrter Reihenfolge auszuführen. Der glatte Teil der Scheibe muss sich im obe- ren Teil benden. Hinweis! Die obere Leiste sollte nicht gleichzeitig an beiden Seiten der Tür eingedrückt werden. Zur korrekten Montage der oberen Türleiste sollte zu- erst das linke Ende an die Tür gelegt und anschließend das rechte Ende ein- gedrückt werden, bis es „einrastet”. An- schließend die Leiste an der linken Seite eindrücken, bis sie „einrastet”. Herausnahme der inneren Scheibe

WENN´S mAL EIN PROBLEm GIBT In jedem Notfall: ● Baugruppen des Gerätes ausschalten ● Stromzufuhr des Geräts abschalten ● Reparatur anmelden ● Einige kleine Störungen können vom Benutzer gemäß den in der nachfolgenden Tabelle angegebenen Anweisungen selbst behoben werden: Bevor Sie sich an den Kundendienst oder an die Kundendienst-Servicewerkstatt wenden, lesen Sie bitte die in der Tabelle dargestellten Probleme durch.

PROBLEM URSACHE MASSNAHMEN

1. Das Gerät funktioniert

nicht. Stromausfall Sicherungen im Haus prüfen, durchgebrannte Sicherungen ersetzen

2. Auf der Zeit-Anzeige

erscheint die Uhrzeit „12.00” Die Stromzufuhr für das Gerät wurde abgeschaltet oder es gab einen kurzzei- tigen Stromausfall. Aktuelle Uhrzeit einstellen (siehe Bedienung Zeitschalt- uhr)

3. Backofen-Beleuchtung
