BEDIENUNGSANLEITUNG SHE 11160 W AMICA

• SEHR GEEHRTER KUNDE, Der Elektroherd verbindet außergewöhnliche Bedienungsfreundlichkeit mit perfekter Ko- chwirkung. Wenn Sie sich mit dieser Bedienungsanleitung vertraut gemacht haben, wird die Bedienung des Geräts kein Problem sein. Bevor der Elektroherd das Herstellerwerk verlassen konnte, wurde er eingehend auf Sicherheit und Funktionstüchtigkeit überprüft. Vor Inbetriebnahme lesen Sie bitte die Bedienungsanleitung aufmerksam durch. Durch Befolgung der darin enthaltenen Hinweise vermeiden Sie Bedienungsfehler. Diese Bedienungsanleitung ist so aufzubewahren, dass sie im Bedarfsfall jederzeit griffbereit ist. Befolgen Sie ihre Hinweise sorgfältig, um mögliche Unfälle zu vermeiden. Achtung! Gerät nur bedienen, wenn Sie sich mit dem Inhalt dieser Bedienungsanleitung ver- traut gemacht haben. Das Gerät ist nur zur Verwendung im privaten Haushalt bestimmt. Der Hersteller behält sich das Recht vor, solche Änderungen vorzunehmen, die keinen Einuss auf die Funktionsweise des Geräts haben.3 INHALTSVERZEICHNIS Sicherheitshinweise p. 4
• Bedienelemente p. 7
• Ihr Herd stellt sich vor p. 8
• Installation p. 9
• Bedienung p. 12
• Backen und Braten – Praktische Hinweise p. 16
• Allgemeine Pegehinweise p. 21
• Wenn’s mal ein Problem gibt p. 25

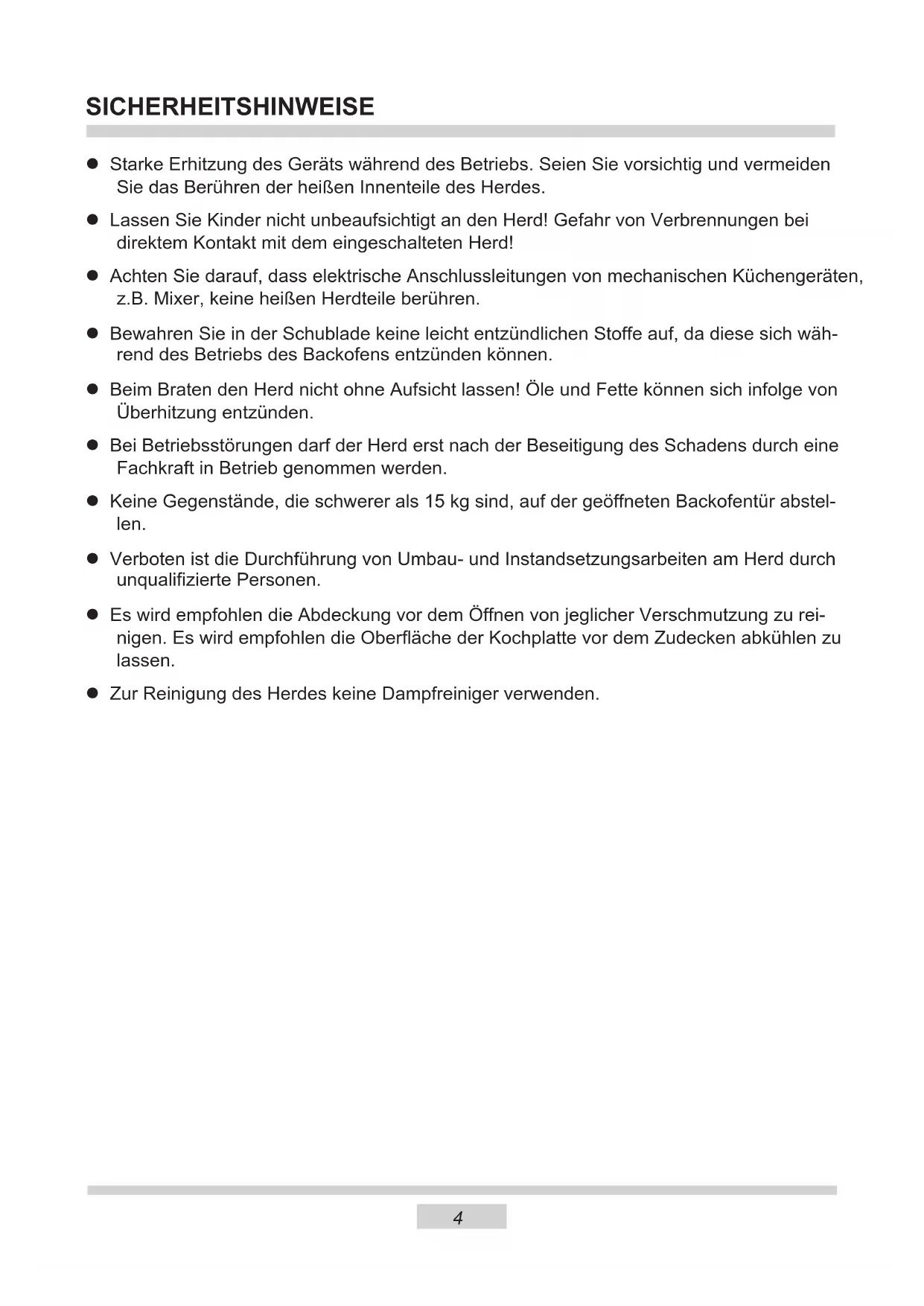

• Technische Daten SICHERHEITSHINWEISE Starke Erhitzung des Geräts während des Betriebs. Seien Sie vorsichtig und vermeiden Sie das Berühren der heißen Innenteile des Herdes. Lassen Sie Kinder nicht unbeaufsichtigt an den Herd! Gefahr von Verbrennungen bei direktem Kontakt mit dem eingeschalteten Herd! Achten Sie darauf, dass elektrische Anschlussleitungen von mechanischen Küchengeräten, z.B. Mixer, keine heißen Herdteile berühren. Bewahren Sie in der Schublade keine leicht entzündlichen Stoffe auf, da diese sich wäh- rend des Betriebs des Backofens entzünden können. Beim Braten den Herd nicht ohne Aufsicht lassen! Öle und Fette können sich infolge von Überhitzung entzünden. Bei Betriebsstörungen darf der Herd erst nach der Beseitigung des Schadens durch eine Fachkraft in Betrieb genommen werden. Keine Gegenstände, die schwerer als 15 kg sind, auf der geöffneten Backofentür abstel- len. Verboten ist die Durchführung von Umbau- und Instandsetzungsarbeiten am Herd durch unqualizierte Personen. Es wird empfohlen die Abdeckung vor dem Öffnen von jeglicher Verschmutzung zu rei- nigen. Es wird empfohlen die Oberäche der Kochplatte vor dem Zudecken abkühlen zu lassen. Zur Reinigung des Herdes keine Dampfreiniger verwenden.5 UNSERE ENERGIESPARTIPPS Wer Energie verantwort- lich verbraucht, der schont nicht nur die Haushaltskas- se, sondern handelt auch umweltbewusst. Seien Sie dabei! Sparen Sie Elektro- energie! Folgendes können Sie tun: Das richtige Kochgeschirr benutzen. Töpfe mit achem und dickem Boden sparen bis zu 1/3 an Strom. Deckel nicht verges- sen, sonst ist der Stromverbrauch 4-mal so hoch! Kochgeschirr auf die Kochäche ab- stimmen. Das Kochgeschirr sollte nie kleiner als die Kochäche sein. Kochächen und Topfböden stets sau- ber halten. Verschmutzungen stören die Wärmeübertra- gung – sind sie erst einmal stark eingebrannt, ist die Reinigung oft nur noch mit umweltbe- lastenden Mitteln möglich. Unnötiges „Topfgucken” vermeiden. Auch die Backofentür nicht unnötig oft öff- nen. Rechtzeitig herunterschalten und Rest- wärme nutzen. Bei langen Garzeiten 5-10 Minuten vor Ende der Garzeit ausschalten. Sie sparen bis zu 20% an Strom. Backofen nur bei größeren Mengen einsetzen. Fleisch mit einem Gewicht bis zu 1 kg lässt sich sparsamer im Topf auf dem Herd ga- ren. Nachwärme des Backofens nutzen. Bei Garzeiten von mehr als 40 Minuten den Backofen unbedingt 10 Minuten vor dem Ende der Garzeit ausschalten. Wichtig!Bei Betrieb mit Zeitschaltuhr ent- sprechend kürzere Garzeiten einstellen. Backofentür gut geschlossen halten. Durch Verschmutzungen an den Türdich- tungen geht Wärme verloren. Deshalb: Am besten sofort beseitigen! Herd nicht direkt neben Kühl- oder Ge- frieranlagen einbauen. Deren Stromverbrauch steigt dadurch un- nötig.6 AUSPACKEN Für den Transport haben wir das Gerät durch die Verpak- kung gegen Beschädigung gesichert. Nach dem Aus- packen entsorgen Sie bitte umweltfreundlich die Verpak- kungsteile. Alle Verpackungsmaterialien sind umweltver- träglich, hundertprozentig wieder zu verwer- ten und wurden mit einem entsprechenden Symbol gekennzeichnet. Achtung! Die Verpackungsmaterialien (Polyäthylenbeutel, Polystyrolstücke etc.) sind beim Auspacken von Kindern fern zu halten. AUSSerBeTrieBNAhMe Nach Beendigung der Be- nutzung des Geräts darf es nicht zusammen mit dem ge- wöhnlichen Hausmüll entsorgt werden, sondern ist an eine Sammel- und Recyclingstelle für Elektro- und elektronische Geräte abzugeben. Darüber werden Sie durch ein Symbol auf dem Ge- rät, auf der Bedienungsanleitung oder der Verpackung informiert. Die bei der Herstellung dieses Geräts ein- gesetzten Materialien sind ihrer Kennzeich- nung entsprechend zur Wiederverwendung geeignet. Dank der Wiederverwendung, der Verwertung von Wertstoffen oder anderer Formen der Verwertung von gebrauchten Geräten leisten Sie einen wesentlichen Bei- trag zum Umweltschutz. Über die zuständige Recyclingstelle für die gebrauchten Geräte werden Sie von Ihrer Gemeindeverwaltung informiert.7 BeDieNeLeMeNTe p. 264

1 Backofen-Temperaturregler 2 Backofen-Funktionsregler 3, 4, 5, 6 Schalter für Kochplatte 7 Kontrollleuchte rot (Heizunganzeige) 8 Kontrollleuchte gelb (Betriebsanzige) 9 Türgriff 10 Geschirrkasten 11 Kochmulde 12 Abdeckplatte8

IHR HERD STELLT SICH VOR

Ausstattung des Herdes – Zusammenstellung: Backblech* Grillrost (Gitterrost) Bratblech *vorhanden nur bei einigen Modellen9 Der richtige Einbauort Der Küchenraum sollte trocken und luftig sein und eine gute Belüftung haben; die Aufstellung des Gerätes sollte einen freien Zugang zu allen Steuerelementen sicherstellen. Der Herd entspricht der Wärmeschutz- klasse Y, d.h. er darf nur auf einer Seite neben höheren Küchenmöbeln oder Wän- den eingebaut werden. Die Einbaumöbel müssen Beläge haben und die verwen- deten Kleber müssen hitzebeständig sein (100°C). Ist das nicht der Fall, so kann dies eine Verformung der Belagäche oder deren Ablösung verursachen. Falls Sie die thermische Widerstandsfähigkeit Ihrer Küchenmöbel nicht kennen, sind zwischen den Möbeln und dem Herd ca. 2 cm Abstand zu belassen. Abzughauben sind gemäß den Anwei- sungen aus den ihnen beigefügten Be- dienungsanleitungen einzubauen. INSTALLATION Der Herd ist auf einer harten und ebenen Bodenäche (nicht auf einem Untersatz) aufzustellen. Vor Beginn der Nutzung, ist der Herd in der Ebene auszujustieren, was besonders wichtig für die gleichmäßige Verteilung von Fett in den Bratpfannen ist. Dazu sind die Regelfüße vorgesehen; sie sind zugänglich, wenn man die Schublade herauszieht. Regelbereich +/- 5 mm.10 INSTALLATION Achtung! Der Anschluss an das Stromnetz darf nur durch eine autorisierte Elektro- fachkraft erfolgen, die beim örtlichen Energieversorgungsunternehmen zugelassen ist. Nicht autorisierte Personen dürfen keine willkürlichen Veränderungen oder Änderungen an der Elektroinstallation vornehmen. Hinweise für die Elektrofachkraft Das Gerät ist für den Anschluss an Dreh- und Wechselstrom (400V 3N~50Hz) ausgelegt. Die Nennspannung der Heizelemente be- trägt 230 V. Die Anpassung des Gerätes für den Einphasenstrom (230 V) ist durch entsprechende Überbrückung auf der An- schlussleiste gemäß dem nachfolgenden Schaltplan möglich. Als Netzanschlussleitung ist ein entsprechend ausgelegter Leitungstyp unter Berücksichtigung der Anschlussart und Nennleistung des Herdes zu wählen. Die Anschlussleitung ist in der Entlastungs- einrichtung zu befestigen. Achtung! Es ist zu beachten, dass der Schutzleiter an die Klemme der mit gekennzeichneten An- schlussleiste angeschlossen werden muss. Die Elektroinstallation des Herdes sollte mit einem Notschalter ausgestattet sein, der im Notfall das ganze Gerät vom Netz abschaltet. Der Abstand zwischen den Arbeitskontakten des Notschalters muss mind. 3 mm betra- gen. Vor Anschluss des Herdes an das Stromnetz sind die Informationen auf Typenschild und Schaltplan durchzulesen. Anschlussdose öffnen: Zum Entriegeln Schraubendreher ansetzen (1) und gering- fügig nach unten bewegen (2).

Anschluss-Schaltplan Schema möglicher Anschlüsse Achtung! Spannung der Heizelemente 230V. Achtung! Im Falle jedes der Anschlüsse ist der Schutzleiter vom Netz mit der Klemme PE verbunden werden. Empfohlene Art der Anschluss- leitung Bei 230V Netz Einphasenanschluss mit Be- trieb snull. Brücken verbinden die Klemmen 1-2-3 sowie Klemmen 4-5 Schutzleiter auf Bei 400/230 Netz Zweiphasenanschluss mit Be trieb snull. Brücken verbinden Klemmen 2-3 so wie 4-5. Schutzleiter auf Bei 400/230V Netz Dreiphasenanschluss mit Be trieb snull. Brücken verbinden 4-5. Phasen re ihen fol ge nach 1-2-3. Null auf 4-5, Schut- zle iter auf

1/N~ 2/N~ 3/N~ H05VV-F3G4 H05VV-F4G2,5 H05VV-F5G1,5 L1=R L2=S L3=T N=neutrale Leitung PE=Schutzleiter INSTALLATION12 Vor der ersten Inbetriebnahme des Gerätes vorhandene Verpackungsteile vom Koch- feld und vom Backofen entfernen, Schublade entleeren, Backofen-Innenraum und Kochfeld von Konservierungsmitteln reinigen, Ausstattungselemente des Backofens herausnehmen und mit warmem Wasser und etwas Spülmittel reinigen, Raumbelüftung einschalten oder Fenster öffnen, Backofen bei 250°C, etwa 30 min. einge- schaltet lassen, Verschmutzungen entfernen und genau reinigen, BEDIENUNG Wichtig! Bei Backöfen mit Zeitschaltuhr er- mit Zeitschaltuhr er- scheint nach dem Netzanschluss in der Zeit-Anzeige die Uhrzeit „12.00”. Aktuelle Uhrzeit auf der Zeitschalt- uhr einstellen. Ohne die Einstel- lung der aktuellen Uhrzeit läßt sich der Backofen nicht betreiben. Wichtig! Backofen-Innenraum nur mit war- mem Wasser und etwas Spülmittel reinigen.13 BEDIENUNG

0 Aus MIN. Warmhalten 1 Dünsten von Gemüsen,Schonendes Kochen Kochen von Suppen, mehreren Speisen 2 Schwaches Braten Anbraten von Fleisch, Fisch 3 MAX. Schnelles Erwärmen, Schnellkochen, Braten Achtung! Die Abdeckplatte darf erst heruntergeklappt we rden, wenn alle Koch plat ten vollständig abgekühlt sind. Sobald eine Kochplatte oder auch der Backraum eingeschaltet wird, leuch tet die Betriebs- anzeige auf. Die Kochplatten werden mit dem zu gehören den 7-Takt-Schalter geregelt. Die ser bietet ne- ben den Schaltstufen 0 • 1 • 2 • 3 noch jeweils eine Zwischenstufe, die mit einem kleinen Punkt ge ken n ze ich net ist. Diese Zwischenstufen werden gewählt, wenn die Temperatur der nächst kle ine ren Stufe zu niedrig und die der nächstgrößeren Stufe zu hoch wäre. Damit ist es möglich, die jeweilige Tem pe ra tur der Menge und der Art des Koch gu tes fe in- stu g an zu pas sen. Die mit einem roten Punkt ge ken n ze ich ne ten Blitz-Kochplatten haben einen Über hit zungs- schutz, da mit die Platten bei Le er lauf oder Ver wen dung von fal schen Geschirr vor zu hohen Tem pe ra tu ren geschützt werden.

Backen kann mit Oberhitze, Unterhitze und Grillhitze erfolgen. Die Steuerung erfolgt mit Hilfe des Backofen-Betriebswahlschalters – Die Wahl der gewünschten Funktion erfolgt durch Drehen des Drehschalters in die ent- sprechende Position. BEDIENUNG und des Temperaturreglers – die Wahl der gewünschten Backofentemperatur erfolgt durch Drehen auf den entsprechenden Tem- peraturwert. Beim Ausschalten des Geräts sind beide Schalter auf die „”/„0”-Position zu drehen. Mögliche Stellungen des Backofen- Betriebswahlschalters Unabhängige Backofen-Beleuch- tung Durch das Drehen des Schalters auf diese Position wird der Backofen- Innenraum beleuchtet. Verwenden Sie diese z.B. bei der Reinigung des Backofeninnen- raums. Unter- und Oberhitze Ist der Schalter in diese Position gedreht, erfolgt das Vorheizen auf herkömmliche Weise. Grillhitze Diese Drehschalterstellung er- möglicht das Grillen von Speisen auf dem Rost. Backofen mit natürlicher Konvektion

Unterhitze Ist der Schalter in diese Position gedreht, erfolgt das Vorheizen nur bei eingeschalteter Unter- hitze. Anzuwenden z.B. beim Nachbacken von unten. Oberhitze Ist der Schalter in diese Position gedreht, erfolgt das Vorheizen nur bei eingeschalteter Ober- hitze. Anzuwenden z.B. beim Nachbacken von oben.

Das Einschalten des Backofens wird über zwei Kontrollleuchten signalisiert, gelb und rot. Die gelbe Kontrollleuchte signalisiert den Backofenbetrieb. Erlischt die rote Kon- trollleuchte, so ist die eingestellte Backofen- temperatur erreicht. Falls das Kochrezept empehlt, die Speise in den vorgewärmten Backofen zu stellen, sollte dies nicht vor dem ersten Erlöschen der roten Kontrollleuchte erfolgen. Während des Backens wird die rote Kontrollleuchte zeitweise sich ein- und aus- schalten (Thermostatfunktion des Backofens). Die gelbe Kontrollleuchte kann auch in der Drehschalterstellung „Backofenbeleuchtung” leuchten.15

die Dicke der zu grillenden Fle isch por tion von 2 - 3 cm nicht zu über schre iten, Fleisch- und Fi sch spe isen vor dem Gril len mit ein wenig Öl oder Fett ein zu- re iben, größere Speiseportionen erst kurz vor dem Gril len, da ge gen kleinere direkt danach salzen,

• die gegrillte Speiseportion nach Ablauf der hal ben Grillzeit auf die Rückseite umwenden. Beim Grillen wird das Gericht mit tels der In- frarotstrahlen vom er hitz ten Gril l he ize le ment zubereitet.

Backofen-Schalter in die Position umdre- hen, die mit Sym bo len Grill, gekennzeichnet ist, Backofen während 5 Minuten (bei ge schlos se ner Bac ko fentür) durchwär- men, Backblech mit der zu zu be re iten den Speise in rich ti ger Höhe im Bac ko fen anordnen; beim Gril len am Rost ist ein leeres Backblech für das ab trop fen de Fett in direkt niedrigerer Höhe (unter dem Rost) an zu ord nen, Gegrillt wird bei geschlossener Backofen- tür.

halten! BEDIENUNG Bei den Backofenfunktion Grillhitze und

stellen, und bei Backofenfunktion Umluft-

Zum Backen verwenden Sie am besten die mitgelieferten Bleche. Es können auch handelsübliche Formen und Bleche verwendet werden, die im Backofen auf den Gitterrost zu stellen sind. Zum Backen eignen sich am besten schwarz lackierte Bleche, die sich durch gute Wärmeübertragung auszeichnen und die Backzeit verkürzen. Bei herkömmlicher Erhitzung (Ober- und Unterhitze) sollten keine hellen und blanken Backformen verwendet werden, da ansonsten der Teig möglicherweise von unten nicht ausreichend gar wird. Vor Entnahme des Gebäcks aus dem Backofen sollte mit einem Holzstäbchen überprüft werden, ob der Teig richtig durchbacken ist (ist das Holzstäbchen frei von Teigspuren, so ist das Gebäck gar). Es empehlt sich, den Ofen auszustellen und das Gebäck noch ca. 5 min im Ofen durchgaren zu lassen. Nähere Backhinweise nden Sie in der Tabellen, diese können jedoch abhängig von eigenen Erfahrungen und Gewohnheiten geändert werden. Falls die Angaben aus den Kochbüchern stark von den in dieser Bedienungsanleitung enthaltenen Werten abweichen, berücksichtigen Sie bitte die Bedienungsanleitung.17

Obstkuchen (Mürbeteig) Streuselkuchen Biskuitrolle Pizza (auf dünnem Teig) Pizza (auf dickem Teig)

Plätzchen Blätterteig Baiser

OBER-/UNTERHITZE18 Braten von Fleisch Im Backofen sollte nur Fleisch mit einem Gewicht von über 1 kg zubereitet werden, kleinere Portionen empehlt es sich auf den Gasherdbrennern zu garen. Zum Braten empehlt sich die Verwendung von feuerfestem Geschirr, das auch hitzebeständige Griffe haben sollte. Beim Braten auf dem Gitter- oder Grillrost empehlt es sich ein Blech mit etwas Wasser in die untere Einschubleiste einzuschieben. Mindestens einmal, nach der Hälfte der Garzeit, sollte der Braten gewendet werden; den Braten während der Garzeit ab und zu mit der entstehenden Soße oder mit heißem, gesalzenem Wasser begießen, dabei kein kaltes Wasser verwenden.

• die Angaben in der Tabelle beziehen sich immer auf 1 kg. Für jedes weitere kg ist mit etwa 30-40 min mehr zu rechnen.

Achtung! Nach der Hälfte der Garzeit sollte das Fleisch gewendet werden. Zum Garen von Fleisch eignen sich besonders hitzebeständige Töpfe. RINDFLEISCH Roastbeef oder Filet innen blutig („englisch”) vorheizen halb durchbraten („medium”) vorheizen durchbraten („well done”) vorheizen Braten SCHWEINEFLEISCH Braten Schinken Schweinelet KALBFLEISCH

WILD GEFLÜGEL Hähnchen Gans (ca.2kg) FISCH

Schweinekotelett Schweineschnitzel Schaschlik Bratwürste Roastbeef, (Steak ca.1kg) Kalbsschnitzel Kalbssteak Hammelkotelett Lammkotelett Hähnchen, halbiert (je 500 g) Fischlet Forelle (je ca. 200 – 250 g) Brot (Toastscheiben) EINSCHUB- HÖHE VON UNTEN

Achtung! Die Angaben in den Tabellen sollten nur als Anhaltspunkte verstanden werden, die je nach eigenen Erfahrungen und Gewohnheiten geändert werden können.21 Die Pege und ständige Reinhaltung des Herdes sowie dessen richtige Wartung haben einen wesentlichen Einuss auf die Verlänge- rung der einwandfreien Funktionstüchtigkeit des Gerätes. Vor der Reinigung Herd ausschal- ten. Dabei nicht vergessen sicher- zustellen, dass sich alle Schalter in

len, bevor Sie mit der Reinigung beginnen.

Reinigen Sie die Kochplatten immer nur mit ei nem trockenen Tuch oder mit einem han delsüblichen Pe ge mit tel. Sie können auch in re gelmäßigen Abständen einen Trop fen Öl au ftra gen. Auf keinen Fall dürfen die Koch plat ten ab ge sch mir gelt werden. Feuchtigkeit (von Topfdeckeln oder Ab- deck plat ten, übergelaufenen Koch gut) verkürzt die Le bens dau er der wer tvol len Platten. Rückstände von sal zhal ti gen Flüssigkeiten dringen in die Po ren ein und machen sie bald durch ste ti ge Ro- stabblätterung unbrauch bar.22

Backofen Den Backofen nach jedem Gebrauch reinigen. Bei der Reinigung die Backofen- Beleuchtung einschalten, um dadurch eine bessere Sicht im Arbeitsbereich zu bekommen. Den Backofen-Innenraum nur mit war- mem Wasser und etwas Spülmittel reini- gen.

– In eine in die erste Einschubleiste von unten gestellte Schüssel 0,25 l Wasser (1 Glas) gießen, – Backofentür schließen, – Backofen-Temperaturregler auf „50°C” und Backofen-Multifunktionsregler auf „Unterhitze” Steam drehen, – Backofen-Innenraum ca. 30 Minuten vorheizen, – Backofentür öffnen, Innenraum mit Tuch oder Schwamm auswischen und dann mit warmem Wasser und Spülmit- tel reinigen. Nach der Reinigung Backofen-Innenraum trockenreiben. Ausbau der Backblechträger

Der Backofen ist mit den leicht heraus- nehmbaren Leitschienen* (Leiterförmig angeordnet) für die Backofeneinsätze ausgestattet. Um sie zur Reinigung herauszunehmen soll man zuerst an der vorderen Halterung (Z1) ziehen, dann die Leitschienen kippen und aus der hinteren Halterung (Z2) rausziehen. Nach der Reinigung sollen die Leitschienen in den dazu vorgesehenen Öffnungen eingesetzt und die Halterungen (Z1 und Z2) einge- drückt werden. *vorhanden nur bei einigen Modellen23

Auswechseln der Backofen- Beleuchtung

Wechsel den Herd ausschalten. Alle Drehschalter in der Schalterblende auf drehen und die Stromzufuhr abschalten, Die Abdeckung herausdrehen und reini- gen, dann genau trocken wischen. Die Glühlampe aus der Fassung drehen, gegebenenfalls durch eine neue ersetzen – Backofen-Glühlampe hitzefest (300°C) mit folgenden Parametern: – Spannung 230 V – Leistung 25 W – Fassung E14. Die Glühlampe genau in die Keramikfas- sung drehen. Abdeckung einschrauben. Backofen-Glühlampe

Um sie zur Reinigung herauszunehmen soll man zuerst an der vorderen Halterung (Z1) ziehen, dann die Leitschienen kip- pen und aus der hinteren Halterung (Z2) rausziehen. Die Teleskopauszüge nur mit handelsüblichen Reinigungsmittel außen reinigen. Die Teleskopauszüge dürfen nicht in der Geschirrspülmaschine gerei- nigt werden! Achtung, die Rollen dürfen nicht einge- fettet werden! Nach der Reinigung sollen die Leitschie- nen den dazu vorgesehenen Öffnungen eingesetzt und die Halterungen (Z1 und Z2) eingedrückt werden. Die emaillierten Elemente der Herdaus- stattung sind in einer Lösung mit warmem Wasser mit Zugabe von Spülmitteln zu reinigen. Keine Flüssigkeiten mit organischen Säuren (z.B. Zitronensäure) verwenden, die hartnäckige Flecken bzw. eine Mattie- rung der Glaskermik-Emaille verursachen können. Achtung! Für Reinigung und Wartung von Glasfronten keine Reinigungsmittel mit Schleifmitteln verwenden. *vorhanden nur bei einigen Modellen24

Zum Reinigen und für einen besseren Zu- gang zum Backofen-Innenraum lässt sich die Backofentür aushängen. Backofentür öffnen, die Klappbügel an den Scharnieren an beiden Seiten nach oben drücken. Tür leicht zudrücken, anheben und nach vorne herausziehen. Das Einsetzen der Backofen- tür erfolgt in umgekehrter Reihenfolge. Beim Einsetzen sicherstellen, dass die Aussparung des Scharniers richtig zu dem Haken des Scharnierhalters passt. Danach sind die beiden Klappbügel unbedingt wieder nach unten zu legen. Ist das nicht der Fall, können Scharniere beim Schließen der Backofentür beschädigt werden. Klappbügel nach oben drücken Herausnahme der inneren Scheibe Herausnahme der inneren Scheibe

1. Mit Hilfe eines Kreuzschraubendrehers

sind die Schrauben an den seitlichen Schnappverschlüssen herauszudrehen (Zeichnung A).

2. Schnappverschlüsse mit Hilfe eines a-

chen Schraubenziehers herausdrücken und die obere Leiste der Tür herauszie- hen. (Zeichnung A, B).

3. Innere Scheibe aus den Befestigungen

(im unteren Bereich der Tür) nehmen. (Zeichnung C).

4. Die Scheibe mit warmem Wasser und

einer kleinen Menge Reinigungsmittel abwaschen. Zwecks erneuter Montage der Scheibe sind oben genannte Handlungen in um- gekehrter Reihenfolge auszuführen. Der glatte Teil der Scheibe muss sich im obe- ren Teil benden.

C25 WeNN´S MAL eiN PrOBLeM GiBT In jedem Notfall: Baugruppen des Gerätes ausschalten Stromzufuhr des Geräts abschalten Reparatur anmelden Einige kleine Störungen können vom Benutzer gemäß den in der nachfolgenden Tabelle angegebenen Anweisungen selbst behoben werden: Bevor Sie sich an den Kundendienst oder an die Kundendienst-Servicewerkstatt wenden, lesen Sie bitte die in der Tabelle dargestellten Probleme durch.

1. Das Gerät funktioniert

nicht. Stromausfall Sicherungen im Haus prüfen, durchgebrannte Sicherungen ersetzen

2. Backofen-Beleuchtung

ist ausgefallen Glühlampe gelockert oder beschädigt Glühlampe zudrehen oder durchgebrannte Backofen- Beleuchtung auswechseln (siehe Kapitel Allgemeine Pegehinweise)26 TECHNISCHE DATEN Nennspannung 230/400V ~ 50 Hz Nennleistung max. 8,2 kW Ausmaße des Geräts (HxBxT) 85 x 60 x 60,5 cm Nettovolumen des Backofens* 53-58 Liter Energieefzienzklasse auf dem Energieetikett Gewicht ca. 47 kg Das Gerät entspricht den EU-Bestimmungen EU-Norm EN 60335-1, EN 60335-2-6
