BEDIENUNGSANLEITUNG OML807 SILVERCREST

Multimedia-Laser-Funkmaus mit USB-Nano-Empfänger Multimedia-Laser-Funkmaus mit USB-Nano-Empfänger Bedienungsanleitung und Serviceinformationen

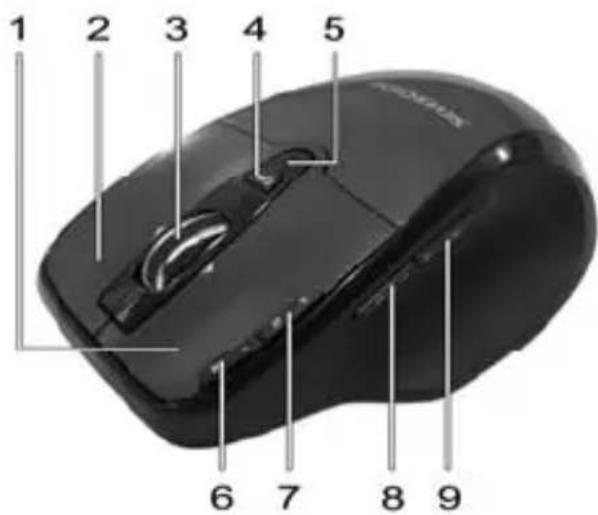

OML807Multimedia Laser-Funkmaus OML807 Deutsch - 1 Übersicht 1 Linke Maustaste 2 Rechte Maustaste 3 Tilt-Wheel (4-Wege-Fast-Scrollrad) Lautstärkeregelung und Ton aus (Mediabetrieb) 4 Umschaltung 800/1600 cpi (kurz drücken) Umschaltung Standard-/Mediabetrieb (3 Sekunden gedrückt halten) 5 Kontrollleuchte für den Energiezustand der Batterie 6 Zoom – (Standard) Play / Pause (Mediabetrieb) 7 Zoom + (Standard) Media Player starten (Mediabetrieb) 8 Zurück (Standard) Vorheriger Titel (Mediabetrieb 9 Vorwärts (Standard) Nächster Titel (Mediabetrieb))Multimedia Laser-Funkmaus OML807

• Inhalt Übersicht p. 1
• Wichtige Sicherheitshinweise p. 3
• Bestimmungsgemäßer Gebrauch p. 3
• Betriebsumgebung p. 4
• Kinder und Personen mit Einschränkungen p. 5
• Batterien p. 6
• Funkschnittstelle p. 6
• Reparatur und Pflege p. 7
• Urheberrecht p. 7
• Lagerung bei Nichtbenutzung p. 8
• Hinweis zur Konformität p. 9
• Entsorgung von Altgeräten p. 9
• Lieferumfang p. 10
• Einleitung p. 10
• Systemvoraussetzungen p. 11
• Hardware installieren p. 11
• Batterie einlegen p. 11
• Den USB-Nano-Empfänger anschließen p. 13
• Software installieren p. 14
• Die Bedienung p. 16
• Umschaltung der Betriebsart p. 16
• Konfiguration p. 16
• Anhang p. 18
• Problemlösung p. 18
• Technische Daten p. 19

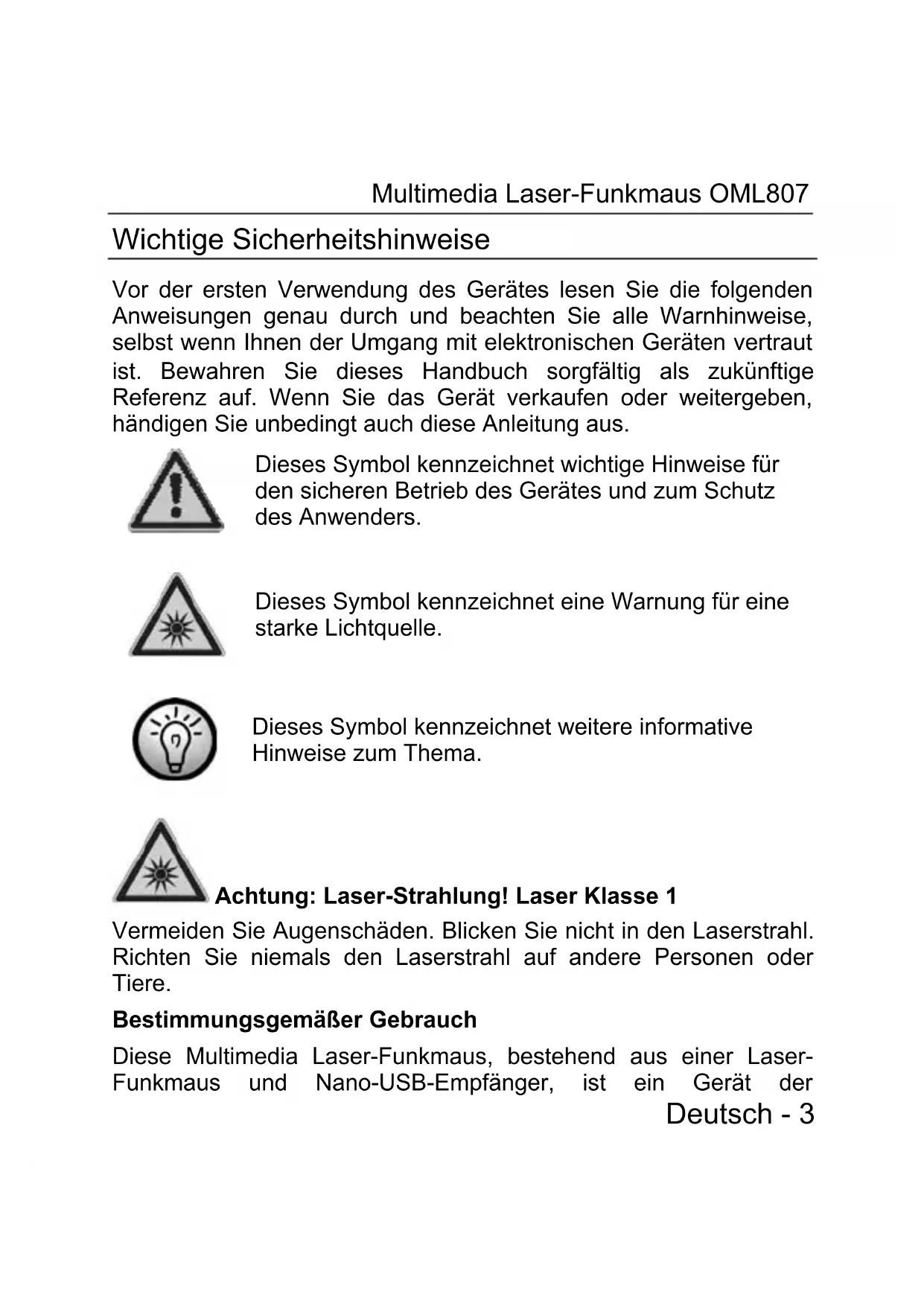

• Garantiehinweise Multimedia Laser-Funkmaus OML807 Deutsch - 3 Wichtige Sicherheitshinweise Vor der ersten Verwendung des Gerätes lesen Sie die folgenden Anweisungen genau durch und beachten Sie alle Warnhinweise, selbst wenn Ihnen der Umgang mit elektronischen Geräten vertraut ist. Bewahren Sie dieses Handbuch sorgfältig als zukünftige Referenz auf. Wenn Sie das Gerät verkaufen oder weitergeben, händigen Sie unbedingt auch diese Anleitung aus. Dieses Symbol kennzeichnet wichtige Hinweise für den sicheren Betrieb des Gerätes und zum Schutz des Anwenders. p. 20

Dieses Symbol kennzeichnet eine Warnung für eine starke Lichtquelle.

Dieses Symbol kennzeichnet weitere informative Hinweise zum Thema. Achtung: Laser-Strahlung! Laser Klasse 1 Vermeiden Sie Augenschäden. Blicken Sie nicht in den Laserstrahl. Richten Sie niemals den Laserstrahl auf andere Personen oder Tiere. Bestimmungsgemäßer Gebrauch Diese Multimedia Laser-Funkmaus, bestehend aus einer Laser- Funkmaus und Nano-USB-Empfänger, ist ein Gerät derMultimedia Laser-Funkmaus OML807

Informations-Technologie. Das Gerät darf nicht außerhalb von geschlossenen Räumen und in tropischen Klimaregionen genutzt werden. Dieses Gerät ist nicht für den Betrieb in einem Unternehmen und den gewerblichen Einsatz vorgesehen (z.B. Büroanwendungen). Verwenden Sie das Gerät ausschließlich in Wohnbereichen für den privaten Gebrauch. Dieses Gerät erfüllt alle, im Zusammenhang mit der CE Konformität, relevanten Normen und Standards. Bei eigenmächtigen Umbauten des Gerätes ist die Einhaltung dieser Normen nicht mehr gewährleistet. Aus hieraus resultierenden Schäden oder Störungen ist jegliche Haftung seitens des Herstellers ausgeschlossen. Benutzen Sie nur das vom Hersteller angegebene Zubehör. Jede andere Verwendung ist nicht bestimmungsgemäß. Wenn Sie das Gerät nicht innerhalb der Bundesrepublik Deutschland benutzen, müssen Sie die Landesvorschriften bzw. Gesetze des Einsatzlandes beachten. Betriebsumgebung Verwenden Sie die Laser-Funkmaus auf einer festen, ebenen Oberfläche und stellen Sie keine Gegenstände auf das Gerät. Das Gerät ist nicht für den Betrieb in Räumen mit hoher Temperatur oder Luftfeuchtigkeit (z.B. Badezimmer) oder übermäßigem Staubaufkommen ausgelegt. Betriebstemperatur und Betriebs- luftfeuchtigkeit: 5°C bis 40°C, max. 90% rel. Feuchte. Achten Sie darauf, dass: - keine direkten Wärmequellen (z.B. Heizungen) auf das Gerät wirken; - kein direktes Sonnenlicht oder Kunstlicht auf das Gerät trifft;Multimedia Laser-Funkmaus OML807 Deutsch - 5 - der Kontakt mit Spritz- und Tropfwasser und aggressiven Flüssigkeiten vermieden wird und das Gerät nicht in der Nähe von Wasser betrieben wird, insbesondere darf das Gerät niemals untergetaucht werden (stellen Sie keine mit Flüssigkeiten gefüllten Gegenstände, z.B. Vasen oder Getränke auf oder neben das Gerät); - das Gerät nicht in unmittelbarer Nähe von Magnetfeldern (z.B. Lautsprechern) steht; - keine offenen Brandquellen (z.B. brennende Kerzen) auf oder neben dem Gerät stehen; - keine Fremdkörper eindringen; - das Gerät keinen starken Temperaturschwankungen ausgesetzt wird; - das Gerät keinen übermäßigen Erschütterungen und Vibrationen ausgesetzt wird; Kinder und Personen mit Einschränkungen Elektrische Geräte gehören nicht in Kinderhände. Auch Personen mit Einschränkungen sollten elektrische Geräte nur angemessen verwenden. Lassen Sie Kinder und Personen mit Einschränkungen niemals unbeaufsichtigt elektrische Geräte benutzen. Diese Personengruppen können mögliche Gefahren nicht immer richtig erkennen. Akkus und Kleinteile können bei Verschlucken lebensgefährlich sein. Bewahren Sie die Akkus unerreichbar auf. Wurde ein Akku verschluckt, muss sofort medizinische Hilfe in Anspruch genommen werden. Halten Sie auch die Verpackungs- folien fern. Es besteht Erstickungsgefahr.Multimedia Laser-Funkmaus OML807

Batterien Legen Sie die Batterie stets polrichtig ein. Werfen Sie die Batterie unter keinen Umständen ins Feuer. Entnehmen Sie die Batterie, wenn Sie das Gerät über einen längeren Zeitraum nicht verwenden. Bei unsachgemäßem Gebrauch besteht Explosions- und Auslauf- gefahr. Funkschnittstelle Schalten Sie das Gerät aus, wenn Sie sich in einem Flugzeug, in einem Krankenhaus, einem Operationssaal oder in der Nähe eines medizinischen Elektroniksystems befinden. Die übertragenen Funkwellen können empfindliche Geräte in ihrer Funktion beeinträchtigen. Halten Sie das Gerät mindestens 20cm von einem Herzschritt- macher fern, da sonst die ordnungsgemäßen Funktionen des Herzschrittmachers durch Funkwellen beeinträchtigt werden können. Die übertragenen Funkwellen können Störgeräusche in Hörgeräten verursachen. Bringen Sie das Gerät nicht mit eingeschalteter Funkkomponente in die Nähe entflammbarer Gase oder in eine explosionsgefährdete Umgebung (z.B. Lackiererei), da die übertragenen Funkwellen eine Explosion oder ein Feuer auslösen können. Die Reichweite der Funkwellen ist abhängig von Umwelt- und Umgebungsbedingungen.Multimedia Laser-Funkmaus OML807 Deutsch - 7 Bei Datenverkehr über eine drahtlose Verbindung ist es auch unberechtigten Dritten möglich, Daten zu empfangen. Die Targa GmbH ist nicht für Funk- oder Fernsehstörungen verantwortlich, die durch unerlaubte Änderungen an diesem Gerät verursacht wurden. Targa übernimmt ferner keine Verantwortung für den Ersatz bzw. den Austausch von Anschlussleitungen und Geräten, die nicht von der Targa GmbH angegeben wurden. Für die Behebung von Störungen, die durch eine derartige unerlaubte Änderung hervorgerufen wurden, und für den Ersatz bzw. den Austausch der Geräte ist allein der Benutzer verantwortlich. Reparatur und Pflege Reparaturarbeiten sind erforderlich, wenn das Gerät beschädigt wurde, Flüssigkeit oder Gegenstände ins Innere des Gehäuses gelangt sind, es Regen oder Feuchtigkeit ausgesetzt wurde oder wenn es nicht einwandfrei funktioniert oder heruntergefallen ist. Falls Sie Rauchentwicklung, ungewöhnliche Geräusche oder Gerüche feststellen, schalten Sie das Gerät sofort aus. In diesen Fällen darf das Gerät nicht weiter verwendet werden, bevor eine Überprüfung durch einen Fachmann durchgeführt wurde. Lassen Sie alle Reparaturen nur von qualifiziertem Fachpersonal durchführen. Öffnen Sie niemals das Gehäuse des Gerätes oder des Zubehörs. Reinigen Sie das Gerät nur mit einem sauberen, trockenen Tuch, niemals mit aggressiven Flüssigkeiten. Urheberrecht Alle Inhalte dieser Bedienungsanleitung unterliegen dem Urheberrecht und werden dem Leser ausschließlich als Informationsquelle bereitgestellt. Jegliches Kopieren oder Vervielfältigen von Daten und Informationen ist ohne ausdrückliche und schriftliche Genehmigung durch den Autor verboten. Dies betrifft auch die gewerbliche Nutzung der Inhalte und Daten.Multimedia Laser-Funkmaus OML807

Text und Abbildungen entsprechen dem technischen Stand bei Drucklegung. Lagerung bei Nichtbenutzung Wenn Sie das Gerät für einen längeren Zeitraum nicht einsetzen möchten, entnehmen Sie bitte die Batterie aus der Laser- Funkmaus. Entfernen Sie den USB-Nano-Empfänger vom USB- Port Ihres Computers und legen Sie ihn in die Aufbewahrungs- mulde innerhalb der Laser-Funkmaus. Achten Sie außerdem darauf, dass die Lagertemperatur im Bereich zwischen 5 °C und 40 °C bleibt. Die Luftfeuchtigkeit darf 90% rel. Feuchte nicht überschreiten.Multimedia Laser-Funkmaus OML807 Deutsch - 9 Hinweis zur Konformität Die Laser-Funkmaus entspricht hinsichtlich Überein- stimmung mit den grundlegenden Anforderungen und den anderen relevanten Vorschriften der R&TTE Richtlinie 1999/5/EC. Die dazugehörige Konformitäts- erklärung finden Sie am Ende dieser Anleitung. Entsorgung von Altgeräten Die mit diesem Symbol gekennzeichneten Geräte unterliegen der europäischen Richtlinie 2002/96/EC. Alle Elektro- und Elektronik-Altgeräte müssen getrennt vom Hausmüll über dafür staatlich vorgesehene Stellen entsorgt werden. Auch der USB-Nano- Empfänger ist ein elektronisches Gerät und muss ebenso fachgerecht entsorgt werden. Mit der ordnungsgemäßen Entsorgung des alten Geräts vermeiden Sie Umweltschäden und eine Gefährdung Ihrer persönlichen Gesundheit. Weitere Informationen zur vorschriftsgemäßen Entsorgung des alten Geräts erhalten Sie bei der Stadtverwaltung, beim Entsorgungsamt oder in dem Geschäft, wo Sie das Gerät erworben haben. Denken Sie an den Umweltschutz. Verbrauchte Batterien gehören nicht in den Hausmüll. Sie müssen bei einer Sammelstelle für Altbatterien abgegeben werden. Führen Sie auch die Verpackung einer umweltgerechten Entsorgung zu. Kartonagen können bei Altpapiersammlungen oder an öffentlichen Sammelplätzen zur Wiederverwertung abgegeben werden. Folien und Kunststoffe des Lieferumfangs werden über Ihr örtliches Entsorgungsunternehmen eingesammelt und umwelt- gerecht entsorgt.Multimedia Laser-Funkmaus OML807

Lieferumfang Bitte überprüfen Sie die Vollständigkeit des Verpackungsinhalts anhand dieser Liste: - Multimedia Laser-Funkmaus OML807 - USB-Nano-Empfänger (in der Laser-Funkmaus eingelegt) - USB-Nano-Empfänger - 1 Markenbatterie vom Typ AA, 1,5V - Treiber-CD - Benutzerhandbuch Wenn Teile fehlen oder beschädigt sind, rufen Sie bitte die Hotline an. Die Telefonnummer finden Sie im letzten Kapitel „Garantiehinweise“. Einleitung Vielen Dank für den Kauf der Multimedia Laser-Funkmaus Silvercrest OML807. Diese Laser-Funkmaus ist, neben den 3 Standard-Tasten, mit fünf Sondertasten ausgestattet, die Ihnen Zugriff auf häufig wiederkehrende Funktionen ermöglichen. Das Scrollrad ist ein 4-Wege-Fast-Scrollrad, das sowohl den vertikalen wie auch den horizontalen Bildlauf ermöglicht. Darüber hinaus können Sie mit dem Fast-Scrollrad einen hyperschnellen Bildlauf ausführen. Mit der Sondertaste CPI (4) können Sie die Auflösung zwischen 800 cpi und 1600 cpi wechseln oder zwischen dem Standard- und Mediabetrieb wechseln. Diese Laser-Funkmaus ist außerdem mit einer automatischen Standby-Funktion versehen. Wenn die Laser-Funkmaus einige Zeit nicht verwendet wird, schaltet sie sich aus. Drücken Sie eine beliebige Taste der Laser- Funkmaus, um sie wieder einzuschalten.Multimedia Laser-Funkmaus OML807 Deutsch - 11 Systemvoraussetzungen - Intel

III / AMD Athlon™ oder höher - 1 freier USB 2.0-Anschluss - Microsoft

- CD-Rom-Laufwerk oder DVD-Laufwerk zur Installation der Software Hardware installieren Batterie einlegen Legen Sie die mitgelieferte Batterie in die Laser-Funkmaus ein.

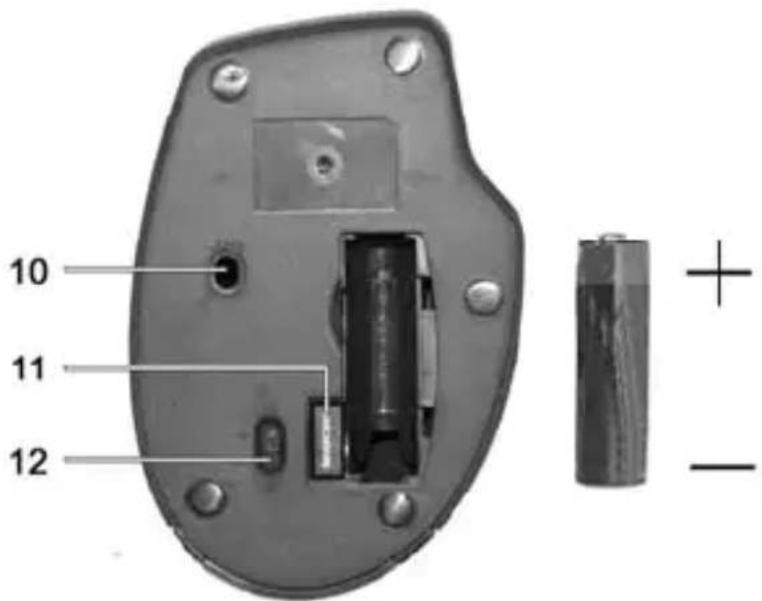

10 Lasersensor 11 Eingelegter USB-Nano-Empfänger 12 Ein-/AusschalterMultimedia Laser-Funkmaus OML807

Öffnen Sie das Batteriefach an der Unterseite der Laser- Funkmaus. Legen Sie die beiliegende Batterie vom Typ AA polrichtig (+ und – beachten) in die Laser-Funkmaus ein (siehe Abbildung). Entnehmen Sie den USB-Nano-Empfänger. Schließen Sie das Batteriefach. Schalten Sie die Laser-Funkmaus am Ein-/Ausschalter (12) an der Unterseite ein.

Wenn die Kontrollleuchte (5) an der Oberseite der Laser-Funkmaus orange leuchtet, ist die Batterie entleert. Ersetzen Sie die verbrauchte Batterie gegen eine neue Batterie des gleichen Typs.

Sollte die Laser-Funkmaus nicht funktionieren, schalten Sie sie aus und wieder ein. Es kann auch hilfreich sein, die Batterie für einen kurzen Moment zu entnehmen.

Wenn eine Batterie in die Laser-Funkmaus eingesetzt wird oder die Laser-Funkmaus eingeschaltet wird, blinkt kurz die Kontrollleuchte (5) während des automatischen Funkabgleichs. Wenn die Kontrollleuchte erlischt, ist der Abgleich abgeschlossen.Multimedia Laser-Funkmaus OML807 Deutsch - 13 Den USB-Nano-Empfänger anschließen Wenn Sie an Ihrem Computer noch die vorherige Maus angeschlossen haben, fahren Sie den Computer bitte herunter, entfernen das Gerät und starten den Computer dann neu. Schließen Sie den USB-Nano-Empfänger an einen freien USB-Port Ihres eingeschalteten Computers an. Das Betriebssystem erkennt die neue Hardware und installiert die erforderlichen Treiber automatisch. Abhängig vom installierten Betriebssystem erscheinen dabei folgende Bildschirmmeldungen: Bei Windows

Beim ersten Anschluss des Empfängers meldet das Betriebssystem „Neue Hardware gefunden“. Warten Sie, bis die Meldung „Die neue Hardware wurde installiert und kann jetzt verwendet werden“ erscheint, um die Laser-Funkmaus nutzen zu können. Bei Windows Vista

Beim ersten Anschluss des Empfängers meldet das Betriebssystem „Installieren von Gerätetreibersoftware“. Warten Sie, bis die Meldung „Die Geräte können jetzt verwendet werden“ erscheint. Die Laser-Funkmaus ist dann betriebsbereit und kann eingesetzt werden.Multimedia Laser-Funkmaus OML807

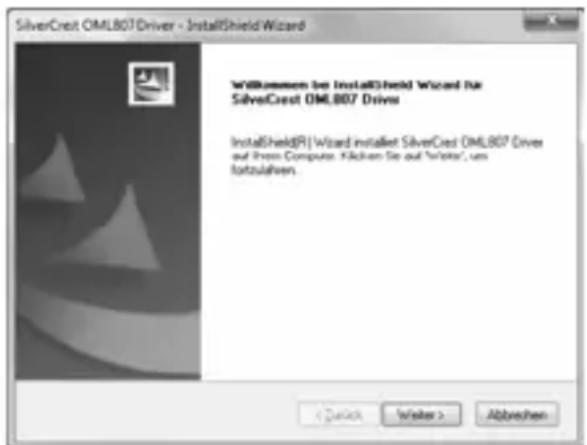

Software installieren Um den vollen Funktionsumfang Ihrer Laser-Funkmaus nutzen zu können, müssen Sie die mitgelieferte Software installieren. Legen Sie dazu die beiliegende CD-Rom in das CD-Rom-Laufwerk Ihres Computers. Der Installationsprozess sollte automatisch beginnen, andernfalls starten Sie die Datei „setup.exe“ auf der CD-Rom manuell durch einen Doppelklick. Nur bei den Betriebssystemen Windows Vista

wird die Installation zunächst durch die Benutzerkontensteuerung mit der Meldung „Ein nicht identifiziertes Programm möchte auf den Computer zugreifen“ gestoppt. Klicken Sie auf „Zulassen“, um die Installation fortzusetzen. Die folgenden Abbildungen der Installation entsprechen dem Betriebssystem Windows

7. Bei den Betriebssystemen

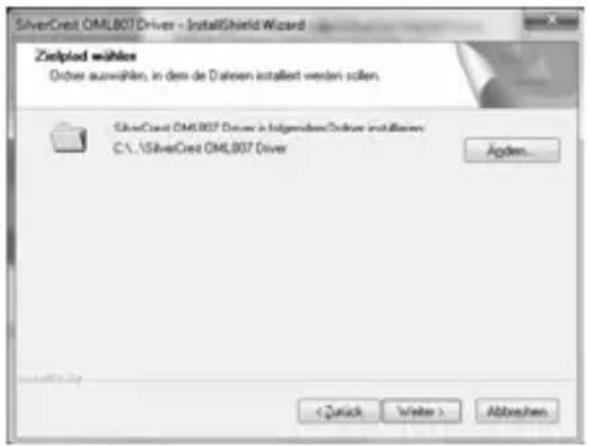

XP/Vista sind die Darstellungen leicht abweichend, inhaltlich aber identisch. Klicken Sie auf Weiter, um die Installation zu starten.Multimedia Laser-Funkmaus OML807 Deutsch - 15 Hier können Sie den Zielordner für die Installation über den Schalter „Ändern“ wählen oder den vorgeschlagenen Ordner ver- wenden. Zum Fortfahren klicken Sie bitte auf Weiter.

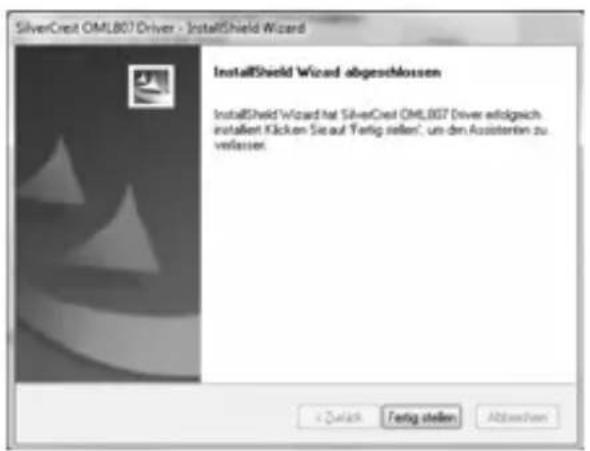

Zum Abschluss der Installation klicken Sie bitte auf „Fertig stellen“.

Falls Ihr Computer einen Neustart verlangt, führen Sie diesen bitte aus, bevor Sie die Software verwenden.Multimedia Laser-Funkmaus OML807

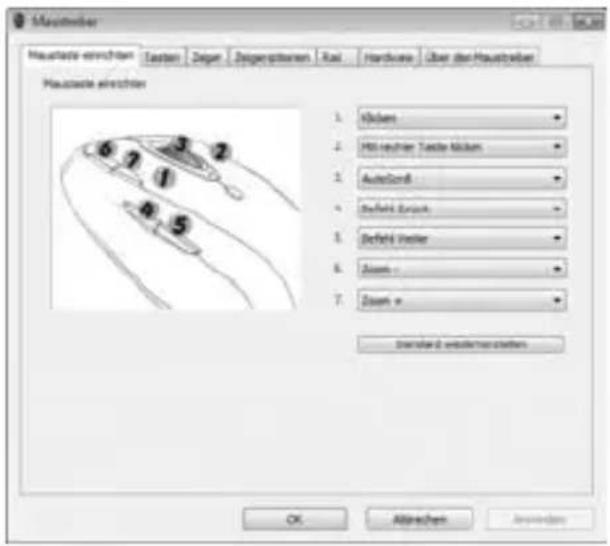

Die Bedienung Umschaltung der Betriebsart Mit der Taste CPI (4) können Sie durch einfachen Tastendruck schnell zwischen den Auflösungen 800 cpi und 1600 cpi für die optische Abtastung umschalten. Die Abtastung wird bei 1600 cpi präziser. Um zwischen dem Standardbetrieb und dem Mediabetrieb der optischen Maus zu wechseln, drücken Sie die Taste CPI (4) und halten diese mindestens 3 Sekunden gedrückt bis die Kontrollleuchte (5) kurz aufblinkt. Wenn Sie die Auflösung auf 1600 cpi umschalten, blinkt die Kontrollleuchte (5) in schnellem Rhythmus. Wenn die Auflösung auf 800 cpi umgeschaltet wird, blinkt die Kontrollleuchte langsamer. Die verfügbaren Funktionen für den Mediabetrieb entnehmen Sie bitte der Aufstellung auf Seite 1 - Übersicht. Konfiguration Führen Sie einen Doppelklick auf dieses Symbol in der Taskleiste (unten rechts auf Ihrem Bildschirm, neben der Systemuhr) aus bzw. klicken Sie mit der rechten Maustaste auf das Symbol und wählen dann im folgenden Dialog „Öffnen“. Das Konfigurations- menü für die Maus erscheint.Multimedia Laser-Funkmaus OML807 Deutsch - 17 Hier können Sie für die markierten Tasten der Laser- Maus eine Funktion bestimmen. Klicken Sie dazu auf die Auswahlschaltfläche hinter der entsprechenden Maustaste und wählen Sie eine Funktion aus dem Menü mit Linksklick aus. Mit dem Schalter „Standard wiederherstellen“ können Sie den Auslieferungszustand wieder- herstellen. Alle ausgewählten Optionen betreffen den Standard- betrieb. Die Tastenfunktionen des Mediabetriebs sind unveränderbar. Änderungen aktivieren Sie, indem Sie auf den Schalter „Anwenden“ klicken (das Fenster bleibt trotzdem offen) oder auf den Schalter „OK“ klicken (das Fenster schließt sich). Die weiteren Registerkarten dieses Konfigurationsmenüs enthalten die Einstellungsoptionen des jeweiligen Betriebssystems. Hinweis für Anwender von Microsoft

XP enthält die Funktion nicht): In der Systemsteuerung des Betriebssystems können Sie im Unterpunkt „Maus“ auch den horizontalen Bildlauf des Fast- Scrollrades einstellen.Multimedia Laser-Funkmaus OML807

Anhang Problemlösung Wenn die Laser-Funkmaus nach der Installation nicht erkannt wird oder nicht auf Eingaben reagiert, prüfen Sie bitte folgendes: ; Prüfen Sie, ob die Batterie mit der richtigen Polarität eingelegt ist. ; Prüfen Sie, ob die Laser-Funkmaus eingeschaltet ist. ; Prüfen Sie, ob der USB-Nano-Empfänger richtig mit dem Computer verbunden ist (siehe Seite 13 – Den USB-Nano- Empfänger anschließen). ; Probieren Sie einen anderen USB-Anschluss. ; Prüfen Sie den Energiezustand der Batterie und setzen Sie gegebenenfalls eine neue Batterie ein. ; Beachten Sie dass Sie eine Unterlage (z.B. Mousepad) verwenden sollten, wenn Sie die Laser-Funkmaus auf einer Glasoberfläche oder einer glänzenden Oberfläche verwenden.Multimedia Laser-Funkmaus OML807 Deutsch - 19 Technische Daten - Kabellose Multimedia Laser-Funkmaus mit USB-Nano- Empfänger - Laser Klasse 1 - 8 Tasten, davon 7 programmierbar - Tilt-Wheel für vertikales und horizontales Scrollen und für hyperschnellen Bildlauf - Wählbare Auflösung: 800 cpi oder 1600 cpi - Smart Link (kein aufwendiges Verbinden zwischen Empfänger und Laser-Funkmaus mehr notwendig) - Funkfrequenz: 2,4 GHz - Stromversorgung: 1 Batterie vom Typ AA, 1,5 V - Umschaltung zwischen Media Player und Office-Modus (Standard-Betrieb) per Tastendruck möglich - Reichweite bis zu 5m - Abmessungen der Laser-Funkmaus: 125 mm x 82 mm x 40 mm (LxBxH) - Abmessungen des USB-Nano-Empfängers: 15,5 mm x 7 mm x 18 mm (LxBxH) - Gewicht der Laser-Funkmaus: 116 g (ohne Batterie, mit eingelegtem USB-Nano-Empfänger)Multimedia Laser-Funkmaus OML807

GarantiehinweiseMultimedia Laser-Funkmaus OML807 Deutsch - 21Multimedia Laser-Funkmaus OML807
