| Produkttyp | Kabellose Türklingel |
| Marke | SilverCrest |
| Modell | KH206 |
| Empfänger-Stromversorgung | 2 Batterien 1,5 V Typ AA/Mignon/LR6 |
| Sender-Stromversorgung | 1 Batterie 3 V Typ CR2032 |
| Maximale Reichweite im Freifeld | 100 m |
| Sendefrequenz | 433 MHz |
| Maximale Lautstärke | Min. 73 dB(A) bei 1 m |
| Schutzart (Sender) | IP X4 |
| Anzahl der Melodien | 36 |
| Maximale Anzahl synchronisierbarer Sender | 4 |
| Signalarten | Akustisch, optisch oder beides |
| Lautstärkeeinstellung | 3 Stufen (hoch, mittel, niedrig) |
| Mitgeliefertes Zubehör | 1 Empfänger, 1 Sender, 2 AA-Batterien, 1 CR2032-Batterie, 1 Halterung, 1 Schraube, 5 Aufkleber, 1 Kunststoffabdeckung, 2 Dübel+Schrauben, 1 Dübel+Schraube, 1 Bedienungsanleitung |
| Garantie | 3 Jahre |
| Kundendienst (Frankreich) | 0800 808 825 / support.fr@kompernass.com |
| Kundendienst (Belgien) | 070350315 / support.be@kompernass.com |
Häufig gestellte Fragen - KH206 SILVERCREST
Benutzerfragen zu KH206 SILVERCREST
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Türklingeln kostenlos im PDF-Format! Finden Sie Ihr Handbuch KH206 - SILVERCREST und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. KH206 von der Marke SILVERCREST.
BEDIENUNGSANLEITUNG KH206 SILVERCREST
ID-Nr.: KH206-06/10-V2
⑤ Sonnette sans fi l
BE Mode d'emploi
NL Draadloze deurbel
BE Gebruiksaanwijzing
DE Funktürklingel
AT Bedienungsanleitung CH
KH 206
Usage conforme 2
Accessoires fournis 2
Technische gegevens 17
Bestimmungsgemäßer Gebrauch 30
Lieferumfang 30
Technische Daten 31
Sicherheitshinweise 31
Die Geräteteile 33
Das Gerät in Betrieb nehmen 34
Wartung 38
Reinigen und Pflegen 38
Entsorgen 39
CE-Konformität 40
Importeur 40
Garantie und Service 40
Lesen Sie die Bedienungsanleitung vor der ersten Verwendung aufmerksam durch und heben Sie diese für den späteren Gebrauch auf. Händigen Sie bei Weitergabe des Gerätes an Dritte auch die Anleitung aus.
Bestimmungsgemäßer Gebrauch
Dieses Produkt dient als Funktürklingelsystem der drahtlosen Besuchersignalisierung und ermöglicht so den Betrieb einer Haustürklingel ohne Verkabelung. Das Gerät ist für den privaten Hausgebrauch vorgesehen, nicht für den gewerblichen oder industriellen Einsatz. Für Schäden, die aus nicht bestimmungsgemäßem Gebrauch des Gerätes resultieren, wird keine Gewährleistung übernommen!
Lieferumfang
1 Empfänger
1 Sender
2 1,5 V Batterien, Typ „AA/Mignon/LR6“
1 3 V Batterie, Typ CR2032
1 Standfuß für den Empfänger
1 Schraube zur Fixierung des Senders an der Montageplatte
5 Namensschilder
1 Plastikabdeckung für das Namensschild
2 Dübel mit Schrauben für Sendermontage
1 Dübel mit Schraube für Empfängeraufhängung
1 Bedienungsanleitung
Technische Daten
Spannungsversorgung
Empfänger: 2 x 1,5 V Typ „AA/Mignon/LR6“
Sender: 1 x 3 V Typ CR2032
Schutzart Sender: IP X4
Sendefrequenz: 433 MHz
Reichweite: 100 m (Freifeld-Reichweite)
Klingeltonlautstärke: min. 73dB(A) in 1 m Entfernung (bei max. Einstellung)
Sicherheitshinweise
Lassen Sie Kinder nicht unbeaufsichtigt mit Elektrogeräten • hantieren – weil diese mögliche Verletzungsgefahren nicht immer richtig einschätzen können.
Prüfen Sie das Gerät und alle Teile auf sichtbare Schäden. • Wenn das Produkt beschädigt ist, lassen Sie das Produkt vom Kundendienst überprüfen.
Öffnen Sie niemals das Gerät. Es befinden sich keinerlei • Bedienelemente darin.
Unfall- und Verletzungsgefahr!
Dieses Produkt ist nicht dafür bestimmt, durch Personen • (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Produkt zu benutzen ist.
Kinder sollten beaufsichtigt werden, um sicher zu stellen, • dass sie nicht mit dem Produkt spielen.
Batterien dürfen nicht in die Hände von Kindern gelangen. •
Kinder könnten Batterien in den Mund nehmen und verschlucken. Wurde eine Batterie verschluckt, muss sofort medizinische Hilfe in Anspruch genommen werden.
Für den Umgang mit Batterien beachten Sie bitte folgendes:
Explosionsgefahr!
Werfen Sie keine Batterien ins Feuer. • Laden Sie Batterien nicht wieder auf. •
Öffnen Sie die Batterien niemals, löten oder schweißen • Sie Batterien nie. Es besteht Explosions- und Verletzungsgefahr!
Überprüfen Sie regelmäßig die Batterien. Auslaufende • Batterien können Beschädigungen am Gerät verursachen.
Wenn Sie das Gerät längere Zeit nicht benutzen, entnehmen Sie die Batterien.
Schäden am Gerät
Vermeiden Sie die gleichzeitige Verwendung von Batterien • unterschiedlicher Typen bzw. Kapazität.
Verwenden Sie keine aggressiven chemischen Substanzen • zur Reinigung.
Tauchen Sie das Gerät niemals in Wasser ein. Reinigen • Sie es nur mit einem leicht feuchten Tuch.
Schützen Sie den Empfänger vor Feuchtigkeit. Verwenden • Sie ihn nur in trockenen Räumen, nicht bei Niederschlag im Freien oder in der Nähe von Flüssigkeiten.
Achten Sie darauf, dass der Empfänger während des • Betriebs nicht nass oder feucht werden oder beschädigt werden kann.
Die Geräteteile

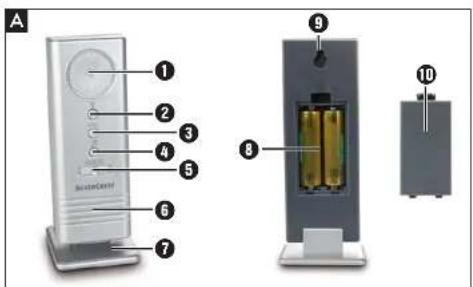

Empfänger (Abb. A)
① Signalanzeige
②: Synchronisationstaste Empfänger
3 VOL.: Taste zur Lautstärkeregelung
4: Taste zur Melodieauswahl
5 Signaltyp-Umschalter (optisch/akustisch)
6 Lautsprecher
⑦ Standfuß
⑧ Batteriefach Empfänger
9 Öse zum Aufhängen des Empfängers
10 Batteriefachabdeckung Empfänger

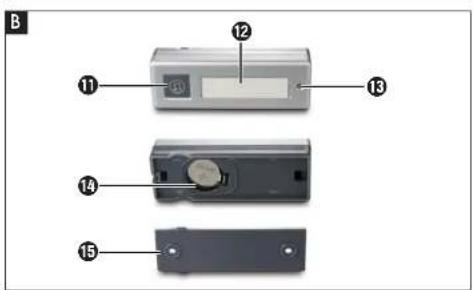

Sender (Abb. B)
11 Klingeltaste
12 Namensschild
13 Anzeige zur Signalbestätigung
14 Batteriefach Sender
15 Montageplatte Sender
Das Gerät in Betrieb nehmen
Entnehmen Sie das Gerät aus der Verpackung und entfernen Sie alle Verpackungsmaterialien.
Die Batterien in den Empfänger einlegen
→ Öffnen Sie das Batteriefach ⑧ auf der Rückseite des Empfängers.
Legen Sie 2 x 1,5 V Batterien des Typs „AA/Mignon/LR6“ → gemäß des im Batteriefach ⑧ dargestellten Lageplans in das Batteriefach ein.
→ Setzen Sie die Batteriefachabdeckung 10 wieder ein.
Die Batterie in den Sender einlegen
→ Nehmen Sie die Montageplatte 15 des Senders ab. Legen Sie eine 3 V Batterie Typ CR2032 in das → Batteriefach 14 ein. Die mit „+“ gekennzeichnete Seite muss nach oben zeigen.
→ Setzen Sie die Montageplatte 15 wieder auf den Sender.
Sollte sich die Leistung des Gerätes verringern oder ganz ausfallen, sind die Batterien erschöpft. Ersetzen Sie dann die verbrauchten Batterien durch neue des gleichen Typs.
Signaltyp einstellen
Der Empfänger kann den Empfang eines Türklingelsignals entweder optisch, akustisch oder optisch und akustisch anzeigen. Bringen Sie dazu den Signaltyp-Umschalter ⑤ in die gewünschte Position:
- nur akustische Klingelanzeige, die ausgewählte Melodie erklingt,
- nur optische Klingelanzeige, die Signalanzeige blinkt, - optische und akustische Klingelanzeige.
Signallautstärke einstellen
Zur Auswahl der gewünschten Klingellautstärke drücken Sie so oft die VOL.-Taste ③, bis die gewünschte Lautstärke eingestellt ist.
Klingelmelodie auswählen
Es sind 36 unterschiedliche Klingelmelodien im Gerät gespeichert.
Drücken Sie wiederholt die Taste zur Melodieauswahl 📄4.
Wenn die gewünschte Melodie ertönt, beenden Sie die → Auswahl.
Das Gerät wird die zuletzt abgespielte Melodie im Betrieb verwenden.
Sender und Empfänger synchronisieren
Sender und Empfänger dieses Türklingelsystems können auf einer Vielzahl verschiedener Frequenzen miteinander kommunizieren. Daher können bis zu vier Sender mit einem Empfänger betrieben werden. Voraussetzung dafür ist aber, dass Sender und Empfänger eines Systems auf der gleichen Frequenz arbeiten. Dazu müssen Sie die Geräte wie folgt synchronisieren:
Drücken Sie die Synchronisationstaste am Empfänger 1-2. Die rote Signalanzeige ① leuchtet.
Drücken Sie nun die Klingeltaste 📄11 am Sender.
Nach erfolgreicher Synchronisation meldet sich der Empfänger mit dem eingestellten Signal. Die Geräte beenden den Synchronisationsmodus und die Signalanzeige ① erlischt. Sollte der Empfänger nicht wie beschrieben reagieren, wiederholen Sie die Synchronisation.
Der Sender zeigt beim Klingeln durch kurzes Leuchten der Anzeige ⑬ die Übertragung des Signals an den Empfänger an.
Geräte anbringen
Wählen Sie einen geeigneten Platz für den Sender in der Nähe Ihrer Aussentür.
Markieren Sie anhand der Montageplatte 15 des Senders die Positionen für die 2 benötigten Bohrlöcher (Abstand ca. 68 mm) und bohren die Löcher für die beiliegenden Dübel.
→ Schrauben Sie die Montageplatte 15 an die Wand. Schreiben Sie den Namen des Bewohners auf das → Namensschild 12 und setzen Sie die Plastikabdeckung auf.
Setzen Sie den Sender auf die Montageplatte 15 und fixieren Sie ihn mit der kleinen Schraube durch die seitliche Bohrung der Montageplatte 15.
→ Den Empfänger können Sie entweder mit seiner Öse ⑨ aufhängen oder mit Hilfe seines Standfußes ⑦ an einem geeigneten Ort aufstellen. Bedenken Sie dabei, dass sich die angegebene Reichweite auf die Freifeld-Übertragung bezieht. Beim Einsatz in Häusern reduziert sich diese Reichweite deutlich.
Zum Aufhängen dübeln Sie die beiliegende Schraube → an einem geeigneten Ort in die Wand und hängen den Empfänger daran auf.
Achtung!
Öffnen Sie niemals irgendwelche Teile des Türklingel- systems! Lassen Sie Reparaturen nur durch einen Fachmann durchführen.
Das Gerät ist wartungsfrei. Es sind keinerlei Arbeiten am oder im Produkt durch den Verwender vorgesehen. Wenden Sie sich bei Fehlfunktionen oder erkennbaren Schäden an den Service. Bei längerem Nichtgebrauch entnehmen Sie die Batterien.
Reinigen und Pflegen
Achtung!
Tauchen Sie die Geräteteile niemals in Wasser oder • andere Flüssigkeiten!
Lassen Sie keine Flüssigkeiten in die Geräte dringen. • Sonst besteht die Gefahr, dass die Geräte beschädigt werden.
Reinigen des Gerätes:
Reinigen Sie das Produkt nur mit einem trockenen oder leicht befeuchteten Tuch. Verwenden Sie keine aggressiven Reinigungsmittel! Andernfalls könnte die Kunststoff-Oberfläche beschädigt werden.
Bei ausgelaufenen Batterien, ziehen Sie Schutzhand- schuhe an. Reinigen Sie dann das Batteriefach und die Batteriekontakte mit einem trockenen Tuch.
Entsorgen
Werfen Sie das Gerät keinesfalls in den normalen Hausmüll. Dieses Produkt unterliegt der europäischen Richtlinie 2002/96/EC.
Sende-/Empfängereinheit
Entsorgen Sie das Produkt oder Teile davon über einen • zugelassenen Entsorgungsbetrieb oder über Ihre kommunale Entsorgungseinrichtung.
Beachten Sie die aktuell geltenden Vorschriften. •
Setzen Sie sich im Zweifelsfall mit Ihrer Entsorgungseinrichtung in Verbindung.
Batterien/Akkus
Batterien/Akkus dürfen nicht im Hausmüll entsorgt • werden.
Batterien können Giftstoffe enthalten, die die Umwelt • schädigen. Entsorgen Sie die Batterien/Akkus deshalb unbedingt entsprechend der geltenden gesetzlichen Bestimmungen.
Jeder Verbraucher ist gesetzlich verpflichtet, Batterien/• Akkus bei einer Sammelstelle seiner Gemeinde, seines Stadtteils oder im Handel abzugeben. Diese Verpflichtung dient dazu, dass Batterien/Akkus einer umweltschonenden Entsorgung zugeführt werden können.
Führen Sie alle Verpackungsmaterialien einer umweltgerechten Entsorgung zu.
CE-Konformität
Dieses Gerät entspricht hinsichtlich Übereinstimmung mit den grundlegenden Anforderungen und den anderen relevanten Vorschriften der R&TTE-Richtlinie 1999/5/EC. Die vollständige Original-Konformitätserklärung ist beim Importeur erhältlich.
Importeur
KOMPERNASS GMBH BURGSTRASSE 21 44867 BOCHUM, GERMANY
www.kompernass.com
Garantie und Service
Sie erhalten auf dieses Gerät 3 Jahre Garantie ab Kaufdatum. Das Gerät wurde sorgfältig produziert und vor Anlieferung gewissenhaft geprüft. Bitte bewahren Sie den Kassenbon als Nachweis für den Kauf auf. Bitte setzen Sie sich im Garantiefall mit Ihrer Servicestelle telefonisch in Verbindung. Nur so kann eine kostenlose Einsendung Ihrer Ware gewährleistet werden.
Die Garantieleistung gilt nur für Material- oder Fabrikationsfehler, nicht aber für Transportschäden, Verschleißteile oder für Beschädigungen an zerbrechlichen Teilen, z.B. Schalter oder Akkus. Das Produkt ist lediglich für den privaten und nicht für den gewerblichen Gebrauch bestimmt.
Bei missbräuchlicher und unsachgemäßer Behandlung, Gewaltanwendung und bei Eingriffen, die nicht von unserer autorisierten Service-Niederlassung vorgenommen wurden, erlischt die Garantie.
Ihre gesetzlichen Rechte werden durch diese Garantie nicht eingeschränkt. Dies gilt auch für ersetzte und reparierte Teile. Eventuell schon beim Kauf vorhandene Schäden und Mängel müssen sofort nach dem Auspacken gemeldet werden, spätestens aber zwei Tage nach Kaufdatum. Nach Ablauf der Garantiezeit anfallende Reparaturen sind kostenpflichtig.
DE Schraven Service- und Dienstleistungs GmbH Tel.: +49 (0) 180 5 008107
(14 Ct/Min. aus dem dt. Festnetz, Mobilfunk max. 42 Ct/Min.)
Fax: +49 (0) 2832 3532
e-mail: support.de@kompernass.com
AT Kompernaß Service Österreich Tel.: 0820 899 913 (0,20 EUR/Min.) e-mail:support.at@kompernass.com
Kompernaß Service Switzerland Tel.: 0848 000 525 (max. 0,0807 CHF/Min.) e-mail: support.ch@kompernass.com
