BEDIENUNGSANLEITUNG SHSS 12 B2 SILVERCREST

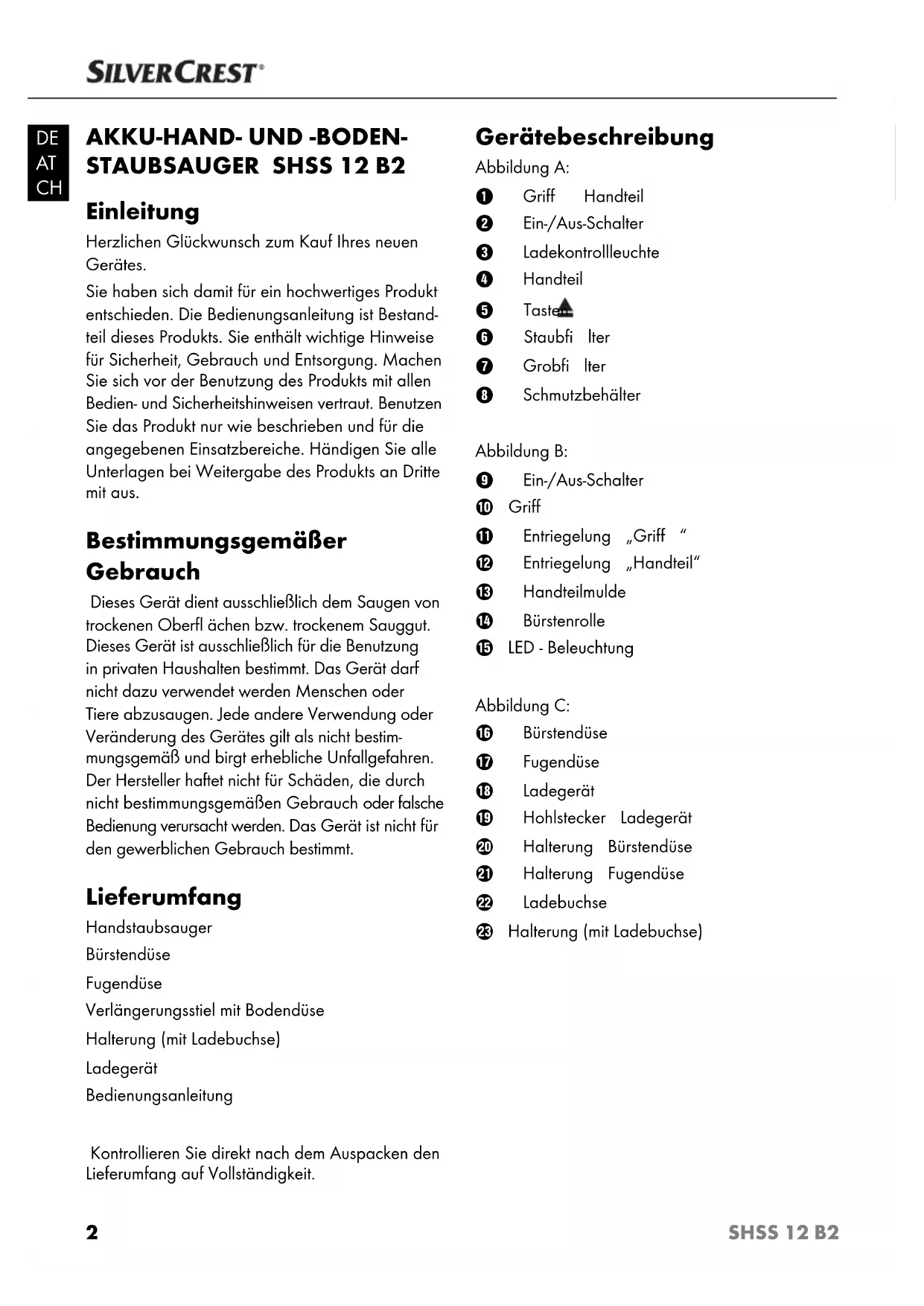

Einleitung Herzlichen Glückwunsch zum Kauf Ihres neuen Gerätes. Sie haben sich damit für ein hochwertiges Produkt entschieden. Die Bedienungsanleitung ist Bestand- teil dieses Produkts. Sie enthält wichtige Hinweise für Sicherheit, Gebrauch und Entsorgung. Machen Sie sich vor der Benutzung des Produkts mit allen Bedien- und Sicherheitshinweisen vertraut. Benutzen Sie das Produkt nur wie beschrieben und für die angegebenen Einsatzbereiche. Händigen Sie alle Unterlagen bei Weitergabe des Produkts an Dritte mit aus. Bestimmungsgemäßer Gebrauch Dieses Gerät dient ausschließlich dem Saugen von trockenen Oberfl ächen bzw. trockenem Sauggut. Dieses Gerät ist ausschließlich für die Benutzung in privaten Haushalten bestimmt. Das Gerät darf nicht dazu verwendet werden Menschen oder Tiere abzusaugen. Jede andere Verwendung oder Veränderung des Gerätes gilt als nicht bestim- mungsgemäß und birgt erhebliche Unfallgefahren. Der Hersteller haftet nicht für Schäden, die durch nicht bestimmungsgemäßen Gebrauch oder falsche Bedienung verursacht werden. Das Gerät ist nicht für den gewerblichen Gebrauch bestimmt. Lieferumfang Handstaubsauger Bürstendüse Fugendüse Verlängerungsstiel mit Bodendüse Halterung (mit Ladebuchse) Ladegerät Bedienungsanleitung Kontrollieren Sie direkt nach dem Auspacken den Lieferumfang auf Vollständigkeit. Gerätebeschreibung Abbildung A: 1 Griff Handteil 2 Ein-/Aus-Schalter 3 Ladekontrollleuchte 4 Handteil 5 Tasten 6 Staubfi lter 7 Grobfi lter 8 Schmutzbehälter Abbildung B: 9 Ein-/Aus-Schalter 0 Griff q Entriegelung „Griff “ w Entriegelung „Handteil“ e Handteilmulde r Bürstenrolle t LED - Beleuchtung Abbildung C: z Bürstendüse u Fugendüse i Ladegerät o Hohlstecker Ladegerät p Halterung Bürstendüse a Halterung Fugendüse s Ladebuchse d Halterung (mit Ladebuchse) IB_100116_SHSS12B2_LB1.indb 2 19.09.14 14:053 SHSS 12 B2

Technische Daten Ladegerät Eingang: 100 - 240 V

, 50 / 60 Hz, 300 mA max. Ausgang: 13,5 V 500 mA Typenbezeichnung: SHSS 12 B2-1 Schutzklasse: II / Bodendüse Nennleistung: 5 W Schutzklasse: III / Eingangsspannung: 10,8 V 1800 mAh Gerät Eingangsspannung/-strom: 13,5 V 500 mA Nennleistung: 75 W Schutzklasse: III / Akkus: Li-Ion (10,8 V) 1800 mAh Akku-Pack: 3 Zellen zu je 3,6 V Betriebszeit bei voller Akkuladung (abhängig vom Bodenbelag): ca. 15 Min Ladezeit bei leerem Akku: 5 - 6 Std. Sicherheitshinweise GEFAHR - ELEKTRISCHER SCHLAG! ► Laden bzw. verwenden Sie dieses Gerät nicht im Freien. ► Den Handstaubsauger niemals gebrauchen, wenn Kabel, Stecker oder Gehäuse beschädigt sind. ► Lassen Sie beschädigte Netzstecker oder Netzkabel sofort von autorisiertem Fachpersonal austauschen, um Gefährdungen zu vermeiden. ► Lassen Sie Reparaturen nur von einer Fachwerkstatt durchführen. Öff nen Sie unter keinen Umständen selbst das Gerät. Eingriff e, die nicht durch einen Fachbetrieb vorgenommen wurden, können zu Verletzungen führen. ► Überzeugen Sie sich vor dem Laden des Gerätes, dass die in den techni- schen Daten des Netzteils/Ladegeräts verzeichnete Spannung der Netz- spannung entspricht. ► Fassen Sie das Netzteil/Ladegerät oder das Gerät nicht mit nassen oder feuchten Händen an. ► Verwenden Sie das Netzteil/Ladegerät nicht mit einem Verlängerungskabel, sondern verbinden Sie das Netzteil direkt mit einer Steckdose. IB_100116_SHSS12B2_LB1.indb 3 19.09.14 14:054 SHSS 12 B2

WARNUNG! VERLETZUNGSGEFAHR! ► Wechseln Sie keine Zubehörteile aus, wenn das Gerät in Betrieb ist. ► Benutzen Sie den Handstaubsauger nicht zum Aufsaugen von Wasser oder anderen Flüssigkeiten. ► Benutzen Sie den Handstaubsauger nicht zum Aufsaugen von spitzen Ge- genständen oder Glasscherben. ► Niemals brennende Streichhölzer, glimmende Asche oder Zigarettenstummel aufsaugen. ► Gebrauchen Sie den Handstaubsauger nicht zum Aufsaugen von che- mischen Produkten, Steinstaub, Gips, Zement, oder anderen ähnlichen Partikeln. ► Das Gerät ist nicht für entfl ammbare und explosive Stoff e oder chemische und aggressive Flüssigkeiten geeignet. ► Lagern Sie das Gerät immer in geschlossenen Räumen. Um Unfälle zu verhindern, bewahren Sie das Gerät nach Gebrauch an einem trockenen Ort auf. ► Unter extremen Bedingungen können Leckagen an den Akkuzellen auftreten. Bei Kontakt der Flüssigkeit mit Haut oder Augen ist die betreff ende Stelle sofort mit sauberem Wasser aus- bzw. abzuspülen. Suchen Sie einen Arzt auf. ► Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Perso- nen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beauf- sichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden. IB_100116_SHSS12B2_LB1.indb 4 19.09.14 14:055 SHSS 12 B2

WARNUNG! VERLETZUNGSGEFAHR! ► Verwenden Sie nur Zubehörteile, die vom Hersteller empfohlen werden. ► Das Netzteil darf nicht für andere Zwecke benutzt werden. ► Fassen Sie immer den Netzstecker an, um das Gerät von der Stromversor- gung zu trennen. ► Achten Sie unbedingt darauf, dass Sie den Handstaubsauger nicht neben Heizkörpern, Backöfen oder anderen erhitzten Geräten oder Flächen abstellen. ► Achten Sie immer darauf, dass die Lüftungsschlitze frei sind. Ein blockierter Luftkreislauf kann zur Überhitzung und Beschädigung des Gerätes führen. ► Üben Sie besondere Sorgfalt aus, wenn Sie den Handstaubsauger auf Treppen benutzen. Sturzgefahr! ► Dieses Produkt enthält wiederaufl adbare Akkus. Werfen Sie das Gerät nicht ins Feuer und setzen Sie es nicht hohen Temperaturen aus. Es besteht Explosionsgefahr! ► Nehmen Sie vor dem Reinigen der Bürstenrolle immer das Handteil aus dem Stiel, um versehentliches Starten der Büstenrolle zu vermeiden. ACHTUNG! SACHSCHADEN! ► Benutzen Sie den Handstaubsauger nicht ohne eingesetzten Staubfi lter. ► Benutzen Sie das Ladegerät nicht für ein anderes Produkt und versuchen Sie nicht, dieses Gerät mittels eines anderen Ladegerätes aufzuladen. Ver- wenden Sie nur das mit diesem Gerät gelieferte Ladegerät. ► Laden Sie niemals nicht wiederaufl adbare Batterien auf! IB_100116_SHSS12B2_LB1.indb 5 19.09.14 14:056 SHSS 12 B2

Vor dem ersten Gebrauch HINWEIS

Das Gerät wird mit nicht geladenen Akkus geliefert. Vor dem ersten Gebrauch des Gerätes sind die Akkus zunächst für 6 Stunden zu laden. ■ Entfernen Sie alle Verpackungsmaterialien und Schutzaufkleber vom Gerät, insbesonders den Schutzaufkleber an den Kontakten auf der Rückseite des Handteils 4. Gerät aufl aden HINWEIS

Vergewissern Sie sich, dass das Gerät ausgeschaltet ist, bevor Sie mit dem Laden beginnen. ■ Um das Gerät aufzuladen, verbinden Sie das Ladegerät i mit einer Netzsteckdose und stecken Sie den Hohlstecker o in die Ladebuchse s an der Halterung d. Führen Sie das Kabel durch den Kabelkanal an der Ladebuchse s, so dass die Halterung d nicht auf dem Kabel steht. ■ Stellen Sie den Stiel mit eingesetztem Handteil 4 auf die Halterung d. Die rote Ladekontrollleuchte 3 leuchtet. Wenn das Gerät aufgeladen ist, leuchtet die Ladekontrollleuchte 3 grün. Montage/Demontage Handteil mit Stiel verbinden / vom Stiel lösen Abb. 1 Abb. 2 ■ Um das Handteil 4 mit dem Stiel zu verbinden, schieben Sie die Spitze des Handteils 4 in die Aussparung der Handteilmulde e. ■ Drücken Sie dann den Griff 1 des Handteils 4 in den Stiel, so dass das Handteil 4 einrastet und fest sitzt (Abb.1). ■ Um das Handteil 4 vom Stiel zu lösen, drücken Sie die Entriegelung „Handteil“ w. ■ Ziehen Sie das Handteil 4 nach oben/vorne aus der Handteilmulde e (Abb.2). IB_100116_SHSS12B2_LB1.indb 6 19.09.14 14:057 SHSS 12 B2

Bedienen ACHTUNG! SACHSCHADEN!

Die Saugöff nung muss jederzeit frei und darf nicht verstopft sein. Verstopfungen führen zu Überhitzung und Beschädigung des Motors. ► Saugen Sie keine hochfl origen Teppiche mit der Bodendüse. Die Bürstenrolle r verfängt sich im Teppich und blockiert! HINWEIS

Achten Sie darauf, dass der Staubfi lter 6 und der Grobfi lter 7 immer eingesetzt sind, bevor Sie das Gerät verwenden. ► Sobald die Saugleistung spürbar nachlässt, verbinden Sie das Gerät wieder mit dem Ladegerät i. Handteil mit Stiel verwenden

1) Setzen Sie das Handteil 4 in die Handteilmul-

de e wie im Kapitel „Montage/Demontage“ beschrieben.

2) Klappen Sie den Griff 0 aus, indem Sie die

Entriegelung „Griff “ q drücken und gleichzeitig den Griff 0 nach oben ziehen.

3) Schalten Sie das Gerät am Ein-/Aus-Schalter 9

ein. Die LED -Beleuchtung t an der Bodendü- se leuchtet und die Bürstenrolle r dreht sich.

4) Fahren Sie mit der Bodendüse über die zu

saugenden Stellen. Halten Sie den Griff 0 dabei so, dass die Bodendüse plan über den Boden gleitet.

5) Drücken Sie den Ein-/Aus-Schalter 9, wenn

Sie das Saugen beenden wollen. Die Bürsten- rolle r stoppt und die LED - Beleuchtung t erlischt. Handteil verwenden

1) Lösen Sie das Handteil 4 aus der Handteil-

mulde e wie im Kapitel „Montage/Demontage“ beschrieben.

2) Setzen Sie, wenn gewünscht, die Fugendüse u

oder die Bürstendüse z auf.

3) Drücken Sie den Ein-/Aus-Schalter 2 und

saugen Sie die gewünschten Stellen.

4) Wenn Sie das Saugen beenden wollen, drücken

Sie noch einmal den Ein-/Aus-Schalter 2. Reinigung und Pfl ege WARNUNG! VERLETZUNGSGEFAHR! ► Ziehen Sie immer das Ladegerät i aus der Netzsteckdose und lösen Sie den Hohlstecker o aus der Ladebuchse s an der Halterung d, bevor Sie die Halterung d reinigen. ► Nehmen Sie das Handteil 4 immer aus der Handteilmulde e am Stiel, bevor Sie das Handteil 4, den Stiel oder die Bürstenrolle r reinigen. Um beste Ergebnisse zu erzielen, leeren Sie den Schmutzbehälter 8 und reinigen Sie den Staubfi l- ter 6 nach jedem Gebrauch. ACHTUNG! SACHSCHADEN!

Verwenden Sie keine scheuernden oder aggressiven Reinigungsmittel. Diese können die Oberfl äche beschädigen! HINWEIS

Die LED - Beleuchtung t ist wartungsfrei. Die LEDs können nicht ausgewechselt werden! IB_100116_SHSS12B2_LB1.indb 7 19.09.14 14:058 SHSS 12 B2

Schmutzbehälter leeren

1) Um den Schmutzbehälter 8 zu öff nen, nehmen

Sie das Handteil 4 aus der Handteilmulde e.

2) Drücken Sie gleichzeitig die beiden Tasten

und ziehen Sie gleichzeitig den Schmutzbehäl- ter 8 nach oben. Sie können diesen nun nach oben/vorne abheben.

3) Entnehmen Sie den Staubfi lter 6, indem Sie

ihn mit den Fingern herausziehen. Spülen Sie den Staubfi lter 6 in klarem Wasser aus und lassen Sie ihn an der Luft trocknen. Benutzen Sie keine heiße Luft, um den Staubfi lter 6 zu trocknen.

4) Entnehmen Sie dann den Grobfi lter 7, indem

Sie auch diesen herausziehen. Abb. 3

5) Entleeren Sie den Schmutzbehälter 8.

6) Setzen Sie erst den Grobfi lter 7 und dann

den trockenen Staubfi lter 6 wieder ein.

7) Setzen Sie den Schmutzbehälter 8 wieder ein,

indem Sie die Arretierung zuerst in die Ausspa- rung am Handteil 4 schieben und dann den vorderen Teil des Schmutzbehälters 8 kräftig herunter drücken, so dass der Schmutzbehälter 8 einrastet und fest sitzt. Gerät reinigen Wischen Sie das Gerät mit einem feuchten Tuch ab. Bei hartnäckigen Verschmutzungen geben Sie ein mildes Spülmittel auf das Tuch. Achten Sie darauf, dass das Gerät vor der erneuten Benutzung wieder vollständig trocken ist. Bürstenrolle reinigen An der Bürstenrolle r kann sich mit der Zeit Schmutz, wie z.B. Haare, festsetzen. Um diesen Schmutz zu entfernen können Sie die Bürstenrolle r ausbauen (Abb. 4).

1) Drehen Sie die Bodendüse um.

2) Schieben Sie die Verriegelung an der Abdeck-

platte nach hinten, so dass Sie die Abdeckplatte abnehmen können.

3) Heben Sie die Bürstenrolle r raus.

4) Um die Bürstenrolle r wieder einzusetzen,

schieben Sie zuerst das breite Ende auf die Antriebswelle, so dass die Bürstenrolle r dort eingehakt ist.

5) Dann schieben Sie das andere Ende in die

Aufnahme, so dass die Bürstenrolle r grade in der Bodendüse liegt.

6) Setzen Sie die Abdeckplatte wieder auf und

verriegeln Sie sie. Abb. 4 IB_100116_SHSS12B2_LB1.indb 8 19.09.14 14:059 SHSS 12 B2

Lagerung ■ Wenn Sie das Gerät nicht benutzen, stellen Sie es auf die Halterung d. ■ Die Fugendüse u und die Bürstendüse z können Sie auf die Rückseite der Halterung d auf die Halterung Bürstendüse p und die Halterung Fugendüse a stecken. ■ Bewahren Sie das Gerät an einem staubfreien und trockenen Ort auf. Fehlerbehebung Das Gerät funktioniert nicht. ■ Der Akku ist nicht aufgeladen. ♦ Verbinden Sie das Gerät mit dem Ladegerät i. ■ Das Gerät ist defekt. ♦ Wenden Sie sich an den Kundendienst. Das Gerät läuft, saugt aber kaum den Schmutz auf. ■ Der Akku ist nicht ausreichend geladen. ♦ Verbinden Sie das Gerät mit dem Ladegerät i. ■ Der Schmutzbehälter 8 ist voll. ♦ Leeren Sie den Schmutzbehälter 8. ■ Der Staubfi lter 6 ist verstopft. ♦ Reinigen Sie den Staubfi lter 6. Das Gerät lädt sich nicht auf. ■ Das Ladegerät i steckt nicht korrekt in der Buchse/dem Netzstecker. ♦ Kontrollieren Sie die Anschlüsse des Ladegerä- tes i. ■ Das Ladegerät i ist defekt. ♦ Wenden Sie sich an den Kundendienst. Garantie und Service Sie erhalten auf dieses Gerät 3 Jahre Garantie ab Kaufdatum. Das Gerät wurde sorgfältig produziert und vor Anlieferung gewissenhaft geprüft. Bitte bewahren Sie den Kassenbon als Nachweis für den Kauf auf. Bitte setzen Sie sich im Garantiefall mit Ihrer Servicestelle telefonisch in Verbindung. Nur so kann eine kostenlose Einsendung Ihrer Ware gewährleistet werden. Die Garantieleistung gilt nur für Material- oder Fabrikationsfehler, nicht aber für Transportschäden, Verschleißteile oder für Beschädigungen an zerbrech lichen Teilen, z. B. Schalter oder Akkus. Das Produkt ist lediglich für den privaten und nicht für den gewerblichen Gebrauch bestimmt. Bei missbräuchlicher und unsachgemäßer Behandlung, Gewaltanwendung und bei Eingriff en, die nicht von unserer autorisierten Service-Niederlassung vorgenommen wurden, erlischt die Garantie. Ihre gesetzlichen Rechte werden durch diese Garantie nicht eingeschränkt. Die Garantiezeit wird durch die Gewährleistung nicht verlängert. Dies gilt auch für ersetzte und repa- rierte Teile. Eventuell schon beim Kauf vorhandene Schäden und Mängel müssen sofort nach dem Auspacken gemeldet werden, spätestens aber zwei Tage nach Kaufdatum. Nach Ablauf der Garantie- zeit anfallende Reparaturen sind kostenpfl ichtig. Service Deutschland Tel.: 0800 5435 111 (Kostenfrei aus dem dt. Festnetz/Mobilfunknetz) E-Mail: kompernass@lidl.de IAN 100116 Service Österreich Tel.: 0820 201 222 (0,15 EUR/Min.) E-Mail: kompernass@lidl.at IAN 100116 Service Schweiz Tel.: 0842 665566 (0,08 CHF/Min., Mobilfunk max. 0,40 CHF/Min.) E-Mail: kompernass@lidl.ch IAN 100116 Erreichbarkeit Hotline: Montag bis Freitag von 8:00 Uhr – 20:00 Uhr (MEZ) IB_100116_SHSS12B2_LB1.indb 9 19.09.14 14:0610 SHSS 12 B2

Entsorgung Gerät entsorgen Werfen Sie das Gerät keines- falls in den normalen Hausmüll. Dieses Produkt unterliegt der europäischen Richtlinie 2012/19/EU. Entsorgen Sie das Gerät über einen zugelassenen Entsorgungsbetrieb oder über Ihre kommunale Entsorgungseinrichtung. Beachten Sie die aktuell geltenden Vorschriften. Setzen Sie sich im Zweifels- fall mit Ihrer Entsorgungseinrichtung in Verbindung. Batterien/Akkus entsorgen Batterien/Akkus dürfen nicht im Hausmüll entsorgt werden. Jeder Verbraucher ist gesetzlich verpfl ichtet, Batterien / Akkus bei einer Sammelstelle seiner Gemeinde / seines Stadtteils oder im Handel abzugeben. Diese Verpfl ichtung dient dazu, dass Batterien/Ak- kus einer umweltschonenden Entsorgung zugeführt werden können. Geben Sie Batterien/Akkus nur im entladenen Zustand zurück. ACHTUNG! SACHSCHADEN!

Wenn Sie das Gerät öff nen und die Akkus entsorgen ist das Gerät irreparabel beschädigt!

1) entladen Sie den Akku vollständig, bevor Sie

mit dem Ausbau des Akkus beginnen.

2) Nehmen Sie den Schmutzbehälter 8 ab.

3) Lösen Sie die 5 Schrauben auf der Rückseite

des Handteils 4 und nehmen Sie die beiden Gehäusehälften auseinander.

4) Ziehen Sie den Motor aus der Gehäusehälfte.

5) Lösen Sie die beiden Schrauben an der

Plastikhalterung, die den blauen Akku hält und entnehmen Sie die Plastikhalterung.

6) Knipsen Sie mit einer Zange die Adern, die zu

dem blauen Akku führen, einzeln und nachei- nander durch. Achten Sie darauf, dass Sie die blanken Leitungsenden nicht mit den Metalltei- len der Zange kurzschließen.

7) Entnehmen Sie den Akku und entsorgen Sie

diesen umweltgerecht. Die Verpackung besteht aus umweltfreundli- chen Materialien, die Sie über die örtlichen Recyclingstellen entsorgen können. Importeur
