BEDIENUNGSANLEITUNG HT 20001 EINHELL

Originalbetriebsanleitung Heiztower

Anleitung_HT_2000_1_SPK7__ 05.06.14 16:14 Seite 12

Anleitung_HT_2000_1_SPK7__ 05.06.14 16:14 Seite 23

Anleitung_HT_2000_1_SPK7__ 05.06.14 16:14 Seite 34 Gefahr! Beim Benutzen von Geräten müssen einige Sicherheitsvorkehrungen eingehalten werden, um Verletzungen und Schäden zu verhindern. Lesen Sie diese Bedienungsanleitung / Sicherheitshinweise deshalb sorgfältig durch. Bewahren Sie diese gut auf, damit Ihnen die Informationen jederzeit zur Verfügung stehen. Falls Sie das Gerät an andere Personen übergeben sollten, händigen Sie diese Bedienungsanleitung / Sicherheitshinweise bitte mit aus. Wir übernehmen keine Haftung für Unfälle oder Schäden, die durch Nichtbeachten dieser Anleitung und den Sicherheitshinweisen entstehen. HINWEIS! Das Gerät verfügt über einen Umkippschutz. An der Geräteunterseite ist dazu ein Schalter angebracht (Abb. 4/Pos. 7). Wird dieser nicht gedrückt, funktioniert das Gerät nicht!

1. Sicherheitshinweise

n Überprüfen Sie, ob das Gerät in einem einwandfreien Zustand geliefert wurde. Bei eventuellen Beschädigungen Gerät nicht anschließen. n Verlegen Sie das Netzkabel so, dass man nicht über das Kabel stolpern kann. n Netzleitung nicht über bei Betrieb heiße Geräteteile führen. n Netzstecker nie an der Netzleitung aus der Steckdose ziehen! Gerät nie an der Netzleitung tragen oder durch Ziehen am Kabel bewegen. n Netzleitung nie um das Gerät wickeln. n Netzleitung nie einklemmen, über scharfe Kanten ziehen, über heiße Herdplatten oder offene Flammen legen. n Gerät nur in geschlossenen, trockenen Räumen verwenden. n Dieses Heizgerät nicht in unmittelbarer Nähe einer Badewanne, einer Dusche oder eines Schwimmbeckens benutzen. n Das Heizgerät nicht im Badezimmer verwenden. n Gerät niemals in Wasser tauchen – Lebensgefahr! n Niemals Gerät mit nassen Händen bedienen. n Gerät nie öffnen und Spannung führende Teile berühren – Lebensgefahr! n Gerät so aufstellen, dass der Netzstecker jederzeit zugänglich ist. n Ist das Gerät längere Zeit außer Betrieb, Netzstecker ziehen! n Gerät nicht unmittelbar unter einer Steckdose aufstellen. n Gehäuse kann sich bei längerem Betrieb stark erwärmen. Das Gerät so aufstellen, dass ein zufälliges Berühren ausgeschlossen ist. n Gerät niemals auf langflorigen Teppichen aufstellen. n Gerät darf nicht in Räumen in denen feuergefährliche Stoffe (z.B. Lösungsmittel usw.) oder Gase verwendet oder gelagert werden betrieben werden. n Leicht entflammbare Stoffe oder Gase vom Gerät fernhalten. n Nicht in feuergefährdeten Räumen (z.B. Holzschuppen) betreiben. n Heizgerät nur mit vollständig ausgerollter Netzleitung betreiben. n Keine Fremdkörper in Geräteöffnungen einführen – Gefahr von Stromschlag und Gerätebeschädigung. n Kinder und Personen unter Medikamenten- oder Alkoholeinfluss sind vom Gerät fernzuhalten. n Warnung: Um eine Überhitzung des Heizgerätes zu vermeiden, darf das Heizgerät nicht abgedeckt werden - Brandgefahr! Beachten Sie das Symbol auf dem Gerät (Abb. 5). n Wartungsarbeiten und Reparaturen dürfen nur vom autorisierten Fachpersonal ausgeführt werden. n Die Netzleitung muss regelmäßig auf Defekte oder Beschädigungen geprüft werden. Eine beschädigte Netzleitung darf nur vom Elektrofachmann oder der ISC GmbH unter Berücksichtigung der einschlägigen Bestimmungen ausgetauscht werden. n Installieren Sie zur elektrischen Sicherheit einen Fehlerstromschutzschalter (RCD). n Das Gerät nur an eine geerdete Steckdose anschließen. n Dieses Heizgerät nicht mit einem Programmschalter, einem Zeitschalter oder irgendeiner anderen Einrichtung verwenden, die das Heizgerät automatisch einschaltet, da Brandgefahr besteht, wenn das Heizgerät abgedeckt oder falsch aufgestellt wird. n WARNUNG: Dieses Gerät ist nicht mit einer Einrichtung zur Regelung der Raumtemperatur ausgerüstet. Das Heizgerät darf nicht in kleinen Räumen benutzt werden, die von Personen bewohnt werden, die nicht selbständig den Raum verlassen können, es sei denn, eine ständige Überwachung ist gewährleistet. n Kinder jünger als 3 Jahre sind fernzuhalten, es sei denn, sie werden ständig überwacht. n Kinder ab 3 Jahren und jünger als 8 Jahre dürfen das Gerät nur ein- und ausschalten, wenn sie beaufsichtigt werden oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und

Anleitung_HT_2000_1_SPK7__ 05.06.14 16:14 Seite 4D

die daraus resultierenden Gefahren verstanden haben, vorausgesetzt, dass das Gerät in seiner normalen Gebrauchslage platziert oder installiert ist. Kinder ab 3 Jahren und jünger als 8 Jahre dürfen nicht den Stecker in die Steckdose stecken, das Gerät nicht regulieren, das Gerät nicht reinigen und/oder nicht die Wartung durch den Benutzer durchführen. n Vorsicht - Einige Teile des Produktes können sehr heiß werden und Verbrennungen verursachen. Besondere Vorsicht ist geboten, wenn Kinder und schutzbedürftige Personen anwesend sind. Gefahr! Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen zur Folge haben. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

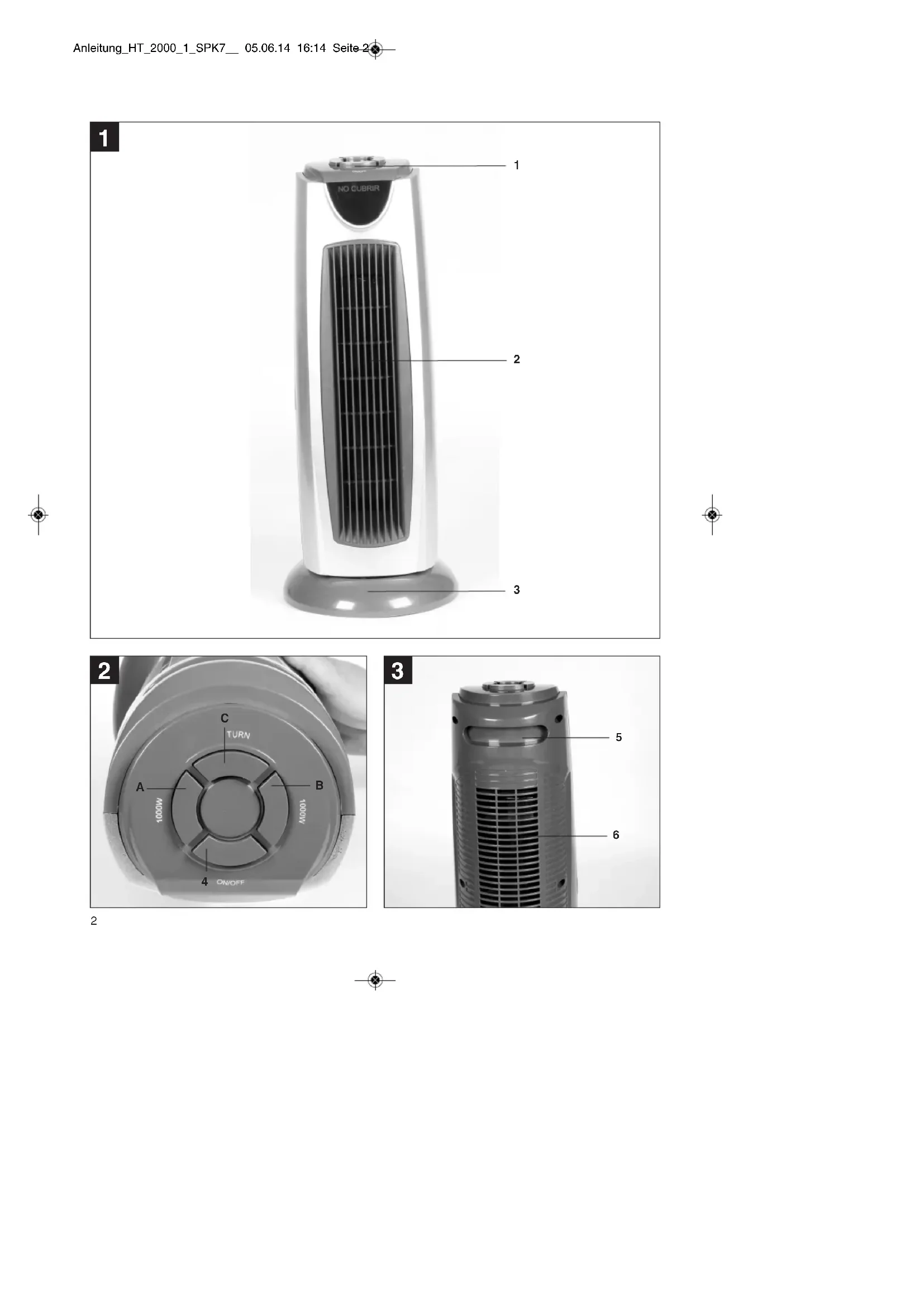

2. Gerätebeschreibung (Abb. 1-4)

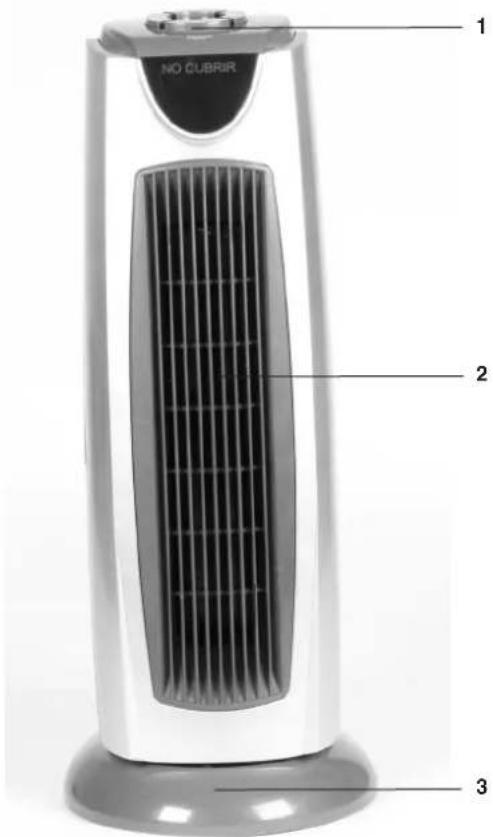

1 Bedienelemente 2 Luftausblasgitter 3 Sockel 4 Hauptschalter 5 Griffmulde 6 Luftansauggitter 7 Kippschutzschalter

n Öffnen Sie die Verpackung und nehmen Sie das Gerät vorsichtig aus der Verpackung. n Entfernen Sie das Verpackungsmaterial sowie Verpackungs-/ und Transportsicherungen (falls vorhanden). n Überprüfen Sie, ob der Lieferumfang vollständig ist. n Kontrollieren Sie das Gerät und die Zubehörteile auf Transportschäden. n Bewahren Sie die Verpackung nach Möglichkeit bis zum Ablauf der Garantiezeit auf. Gefahr! Gerät und Verpackungsmaterial sind kein Kinderspielzeug! Kinder dürfen nicht mit Kunststoffbeuteln, Folien und Kleinteilen spielen! Es besteht Verschluckungs- und Erstickungsgefahr! n Heiztower n Originalbetriebsanleitung

4. Bestimmungsgemäße Verwendung

Das Gerät ist nur als Zusatzheizung in trockenen, geschlossenen Räumen bestimmt. Es ist ausschließlich für die Aufstellung am Boden vorgesehen. Das Gerät darf nur nach ihrer Bestimmung verwen- det werden. Jede weitere darüber hinausgehende Verwendung ist nicht bestimmungsgemäß. Für daraus hervorgerufene Schäden oder Verletzungen aller Art haftet der Benutzer/Bediener und nicht der Hersteller. Bitte beachten Sie, dass unsere Geräte bestim- mungsgemäß nicht für den gewerblichen, handwerk- lichen oder industriellen Einsatz konstruiert wurden. Wir übernehmen keine Gewährleistung, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebe- trieben sowie bei gleichzusetzenden Tätigkeiten ein- gesetzt wird.

Nennspannung: 220-240 V ~ 50/60 Hz Heizleistung: 2000 W Schutzklasse: II / 쓑 Gerätemaße ca.: 22 x 20 x 49,7 cm

6. Vor Inbetriebnahme

Das Gerät kann frei im Raum stehend verwendet werden. Ein 1 m Mindestabstand von Wänden, brennbaren Materialien (Möbel, Gardinen usw.) zum Gehäuse ist einzuhalten. Das Gerät darf nur in senk- rechter Stellung auf einer stabilen Fläche und kom- plett montiert betrieben werden. Das Betreiben auf einer instabilen Fläche (z. B. Bett) ist nicht zulässig. Anleitung_HT_2000_1_SPK7__ 05.06.14 16:14 Seite 5D

Achtung! Vor Inbetriebnahme überprüfen, ob die vorhandene Spannung mit der angegebenen Span- nung auf dem Datenschild übereinstimmt. Beachten Sie die unter Punkt 1 angeführten Sicher- heitshinweise. Prüfen Sie den korrekten Luftdurchsatz indem Sie im Umluftbetrieb (ohne Heizleistung) ein Blatt Papier im Abstand von 10 cm vor das Luftausblasgitter halten. Das Papier muss vom Luftausblasgitter weggeblasen werden. Bei Erstinbetriebnahme oder nach längerer Betriebs- pause kann es zu einer kurzzeitigen Geruchsbildung kommen. Dies ist kein Fehler.

7. Bedienung (Abb. 3-4)

7.1 Gerät ein- / ausschalten (Abb. 2)

Drücken Sie den Hauptschalter (4) „ON/OFF“. Der Ventilator läuft und die Betriebs-LED leuchtet. Zum Ausschalten drücken Sie den Hauptschalter erneut.

7.2 Heizleistung einschalten (Abb. 2)

Betätigen Sie bei eingeschaltetem Heizer einen der beiden Heizleistungsschalter (A / B) so heizt das Gerät mit 1000 W. Werden beide Schalter betätigt, so heizt das Gerät mit 2000 W.

7.3 Oszillation einschalten (Abb. 2)

Betätigen Sie den Oszillations-Schalter (C). Das Gerät schwenkt ca. 45° nach links bzw. 45° nach rechts. Um die Funktion auszuschalten und das Gerät in eine bestimmte Richtung blasen zu lassen, betätigen Sie den Oszillations-Schalter (C) erneut.

Kippt das Gerät während des Betriebs um, wird es durch den Schalter (Abb. 4 / Pos. 7) abgeschaltet und die LED erlöscht.

7.5 Überhitzungsschutz

Bei übermäßiger Erwärmung schaltet sich das Gerät automatisch ab. Ist dies der Fall, Netzspannungsschalter (Abb. 2 / Pos. 4) auf „Off“ stellen und Netzstecker ziehen. Lassen Sie das Gerät etwa 15 Minuten abkühlen. Nach Beseitigung der Ursache (z.B. abgedecktes Luftgitter) kann das Gerät wie unter 7.1 beschrieben wieder eingeschaltet werden. Sollte das Gerät noch nicht ausreichend abgekühlt sein, lässt sich das Gerät nicht einschalten. Sollte es zum wiederholten Ansprechen des Überhitzungsschutzes kommen, wenden Sie sich bitte an Ihren Kundendienst (in Deutschland ISC GmbH).

8. Reinigung, Wartung und

Ersatzteilbestellung

Gefahr! n Vor Beginn von Reinigungs- und Wartungs- arbeiten muss das Gerät ausgeschaltet, vom Stromnetz getrennt und abgekühlt sein. n Zur Reinigung des Gehäuses ein leicht feuchtes Tuch verwenden. n Verunreinigungen durch Staub mit einem Staub- sauger entfernen.

n Wartungs- und Reparaturarbeiten ausschließlich von einer Elektrowerkstatt oder der ISC GmbH durchführen lassen. n Die Netzleitung muss regelmäßig auf Defekte oder Beschädigungen geprüft werden. Eine be- schädigte Netzleitung darf nur vom Elektrofach- mann oder der ISC GmbH unter Berücksichti- gung der einschlägigen Bestimmungen ausge- tauscht werden. n Im Geräteinneren befinden sich keine weiteren zu wartenden Teile. 8.3. Ersatzteilbestellung Bei der Ersatzteilbestellung sollten folgende Angaben gemacht werden: n Typ des Gerätes n Artikelnummer des Gerätes n Ident-Nummer des Gerätes n Ersatzteil-Nummer des erforderlichen Ersatzteils Aktuelle Preise und Infos finden Sie unter www.isc-gmbh.info Anleitung_HT_2000_1_SPK7__ 05.06.14 16:14 Seite 6D

Lagern Sie das Gerät und dessen Zubehör an einem dunklen, trockenen und frostfreiem sowie für Kinder unzugänglichem Ort. Die optimale Lagertemperatur liegt zwischen 5 und 30 ˚C. Bewahren Sie das Gerät in der Originalverpackung auf.

10. Entsorgung und Wiederverwertung

Anleitung_HT_2000_1_SPK7__ 05.06.14 16:14 Seite 97. Operation (Fig. 3-4)

GARAN TIEURKUNDE Sehr geehrte Kundin, sehr geehrter Kunde, unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte dieses Gerät dennoch einmal nicht einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter der auf dieser Garantiekarte angegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch telefonisch über die angegebene Servicerufnummer zur Verfügung. Für die Geltendmachung von Garantieansprüchen gilt folgendes:

1. Diese Garantiebedingungen regeln zusätzliche Garantieleistungen. Ihre gesetzlichen

Gewährleistungsansprüche werden von dieser Garantie nicht berührt. Unsere Garantieleistung ist für Sie kostenlos.

2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel am Gerät, die nachweislich auf einem

Material- oder Herstellungsfehler beruhen und ist nach unserer Wahl auf die Behebung solcher Mängel am Gerät oder den Austausch des Gerätes beschränkt. Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder beruflichen Einsatz konstruiert wurden. Ein Garantievertrag kommt daher nicht zustande, wenn das Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebetrieben verwendet wurde oder einer gleichzusetzenden Beanspruchung ausgesetzt war.

3. Von unserer Garantie ausgenommen sind:

- Schäden am Gerät, die durch Nichtbeachtung der Montageanleitung oder aufgrund nicht fachgerechter Installation, Nichtbeachtung der Gebrauchsanleitung (wie durch z.B. Anschluss an eine falsche Netzspannung oder Stromart) oder Nichtbeachtung der Wartungs- und Sicherheitsbestimmungen oder durch Aussetzen des Geräts an anomale Umweltbedingungen oder durch mangelnde Pflege und Wartung entstanden sind. - Schäden am Gerät, die durch missbräuchliche oder unsachgemäße Anwendungen (wie z.B. Überlastung des Gerätes oder Verwendung von nicht zugelassenen Einsatzwerkzeugen oder Zubehör), Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub, Transportschäden), Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) entstanden sind. - Schäden am Gerät oder an Teilen des Geräts, die auf einen gebrauchsgemäßen, üblichen oder sonstigen natürlichen Verschleiß zurückzuführen sind.

4. Die Garantiezeit beträgt 24 Monate und beginnt mit dem Kaufdatum des Gerätes. Garantieansprüche sind

vor Ablauf der Garantiezeit innerhalb von zwei Wochen, nachdem Sie den Defekt erkannt haben, geltend zu machen. Die Geltendmachung von Garantieansprüchen nach Ablauf der Garantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer Verlängerung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät oder für etwaige eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort-Services.

5. Für die Geltendmachung Ihres Garantieanspruches melden Sie bitte das defekte Gerät an unter: www.isc-

gmbh.info. Ist der Defekt des Gerätes von unserer Garantieleistung erfasst, erhalten Sie umgehend ein repariertes oder neues Gerät zurück. Selbstverständlich beheben wir gegen Erstattung der Kosten auch gerne Defekte am Gerät, die vom Garantieumfang nicht oder nicht mehr erfasst sind. Dazu senden Sie das Gerät bitte an unsere Serviceadresse. Für Verschleiß-, Verbrauchs- und Fehlteile verweisen wir auf die Einschränkungen dieser Garantie gemäß den Service-Informationen dieser Bedienungsanleitung. iSC GmbH • Eschenstraße 6 • 94405 Landau/Isar (Deutschland) Anleitung_HT_2000_1_SPK7__ 05.06.14 16:14 Seite 5556 09951 / 95 920 + Durchwahl: Allgemeine Fragen -00 Klima / Heizen / Entfeuchten -30 Stromerzeuger -05 Werkzeugtechnik - Handgeführt -35 Gartentechnik - Benzin -10 Werkzeugtechnik - Stationär -40 Gartentechnik - Elektro -15 Fragen zur Rechnung -50 Gartentechnik - Akku -20 Reparaturanfragen -60 Gewächshaus / Metallgerätehaus -25 Telefax: 01805 / 835 830 (Festnetz: 14 ct/min, Mobilfunk max.: 42 ct/min) E-Mail: info@isc-gmbh.info · Internet: www.isc-gmbh.info iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland) EH 06/2014 (01) Anleitung_HT_2000_1_SPK7__ 05.06.14 16:14 Seite 56
