Produkttyp	Tragbarer Thermodirektdrucker
Marke	Brother
Modell	MW100
Abmessungen (L x B x H)	100 mm x 160 mm x 17,5 mm
Gewicht	300 g (mit Akku und Papierkassette für 50 Blatt)
Stromversorgung	Integrierter Lithium-Ionen-Akku (7,4 V), aufladbar über kompaktes Netzteil
Druckauflösung	300 dpi x 300 dpi
Druckgeschwindigkeit	15 Sekunden pro Blatt (Standardtext, 7% Deckung, 25 °C)
Druckverfahren	Thermodirekt (linearer Thermodruckkopf)
Schnittstelle	USB 1.1 und Infrarot IrDA 1.2
Papiersorte	Thermopapier A7 (105 x 74 mm) in Kassette Brother C-11 (50 Blatt)
Weitere kompatible Medien	Etiketten A7 (C-21) und A7 Etikettenbögen (C-41, C-42)
Akku-Laufzeit	Ca. 100 Seiten im Dauerbetrieb (voller Akku, Standardbedingungen)
Unterstützte Betriebssysteme	Windows, Pocket PC, Palm (über mitgelieferte Software)
Wartung und Reinigung	Reinigen Sie das Gehäuse mit einem weichen, trockenen Tuch. Keine chemischen Reinigungsmittel verwenden.
Sicherheit	Nur das mitgelieferte Netzteil verwenden. Vor Feuchtigkeit und extremen Temperaturen schützen.
Ersatzteile und Reparierbarkeit	Verfügbares Zubehör: Papierkassetten, Netzteil. Reparatur durch autorisiertes Fachpersonal.
Lieferumfang	Drucker MW-100, Papierkassette C-11, Netzteil, CD-ROM (Software und Handbücher), Kurzreferenz
Allgemeine Informationen	Bedienungsanleitung in mehreren Sprachen verfügbar. Garantiezeit: je nach Land.

Häufig gestellte Fragen - MW100 BROTHER

Wie installiere ich den Brother MW100 Drucker?

Legen Sie die mitgelieferte CD-ROM in Ihren Computer ein. Das Installationsprogramm startet automatisch. Folgen Sie den Anweisungen auf dem Bildschirm, um die Software zu installieren. Schließen Sie den Drucker über USB an oder nutzen Sie die Infrarotverbindung. Weitere Informationen finden Sie in der Kurzreferenz.

Welche Papiersorte wird für die MW100 verwendet?

Verwenden Sie Thermopapier A7 (105 mm x 74 mm) in der Brother C-11 Kassette (50 Blatt). Es sind auch A7-Etiketten (C-21) und A7-Etikettenbögen (C-41, C-42) erhältlich.

Wie lade ich den Akku des Druckers?

Schließen Sie das mitgelieferte kompakte Netzteil an den Drucker und eine Steckdose an. Die orange Leuchte zeigt den Ladevorgang an. Der integrierte Lithium-Ionen-Akku ist in wenigen Stunden vollständig aufgeladen.

Ist der Drucker mit meinem Smartphone kompatibel?

Der MW100 verbindet sich hauptsächlich über USB oder Infrarot mit einem Computer. Für den mobilen Einsatz ist er mit Pocket PC und Palm über die mitgelieferte Software kompatibel. Keine Bluetooth- oder WLAN-Konnektivität.

Was tun, wenn der Ausdruck unscharf oder von schlechter Qualität ist?

Überprüfen Sie, ob das Thermopapier richtig eingelegt und unbeschädigt ist. Stellen Sie sicher, dass der Druckkopf sauber ist. Reinigen Sie ihn mit einem weichen, trockenen Tuch. Weitere Reinigungsverfahren finden Sie im Benutzerhandbuch.

Wie behebe ich einen Papierstau?

Öffnen Sie das Fach der Papierkassette. Entfernen Sie vorsichtig das gestaute Papier, indem Sie sanft ziehen. Vermeiden Sie, das Papier zu zerreißen. Schließen Sie die Kassette und setzen Sie sie wieder ein. Wenn das Problem weiterhin besteht, prüfen Sie, ob das Papier geknickt ist.

Kann ich ohne Computer drucken?

Der Drucker MW100 benötigt eine Verbindung zu einem Computer oder einem persönlichen Assistenten (Pocket PC/Palm) über USB oder Infrarot, um Druckdaten zu empfangen. Er verfügt über keine autonome Druckfunktion.

Wie warte ich den Drucker?

Reinigen Sie regelmäßig das Gehäuse mit einem weichen, trockenen Tuch. Verwenden Sie keine Lösungs- oder Scheuermittel. Lagern Sie den Drucker an einem trockenen, staubfreien Ort. Informationen zur Wartung des Druckkopfs finden Sie im Handbuch.

Wo finde ich Ersatzteile oder Zubehör?

Zubehör wie Papierkassetten (C-11, C-21, C-41, C-42) und das Netzteil sind bei autorisierten Brother-Händlern oder auf der offiziellen Website erhältlich. Für Reparaturen wenden Sie sich an einen autorisierten Kundendienst.

Wie lange hält der Akku?

Der integrierte Lithium-Ionen-Akku liefert nach einer vollständigen Aufladung ca. 100 gedruckte Seiten im Dauerbetrieb (unter Standardbedingungen). Die Akkulebensdauer nimmt mit der Zeit und Nutzung ab. Austausch nur durch Fachpersonal.

BEDIENUNGSANLEITUNG MW100 BROTHER

Installationsanleitung

Guida rapida

Guía rápida

Snelstartgids

Hurtigveiledning

Snabbhandledning

Kvikguide

MPRINT

MW-100

Mobile Printer

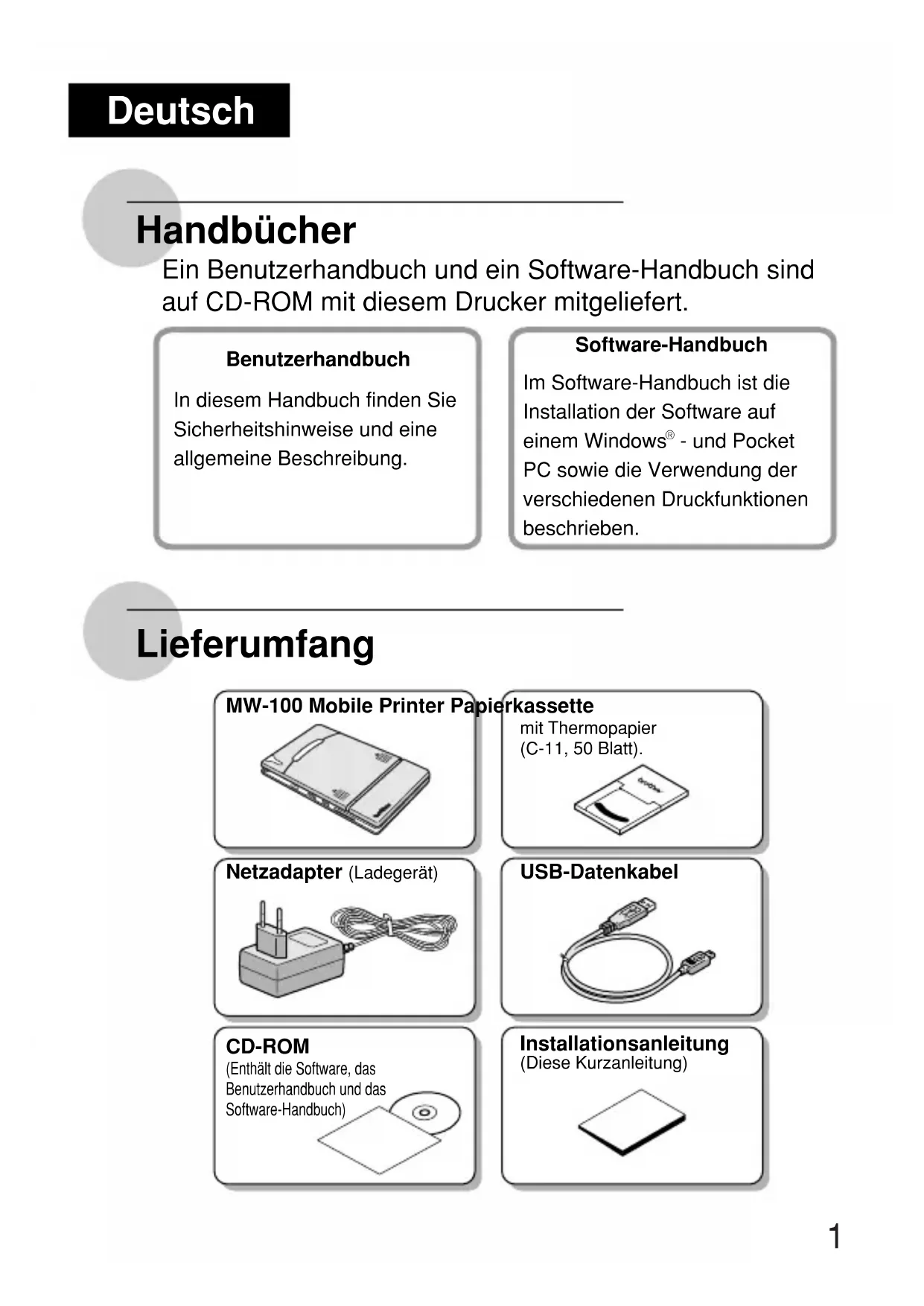

Ein Benutzerhandbuch und ein Software-Handbuch sind auf CD-ROM mit diesem Drucker mitgeliefert.

Benutzerhandbuch

In diesem Handbuch finden Sie Sicherheitshinweise und eine allgemeine Beschreibung.

Software-Handbuch

Im Software-Handbuch ist die Installation der Software auf einem Windows® - und Pocket PC sowie die Verwendung der verschiedenen Druckfunktionen beschrieben.

Lieferumfang

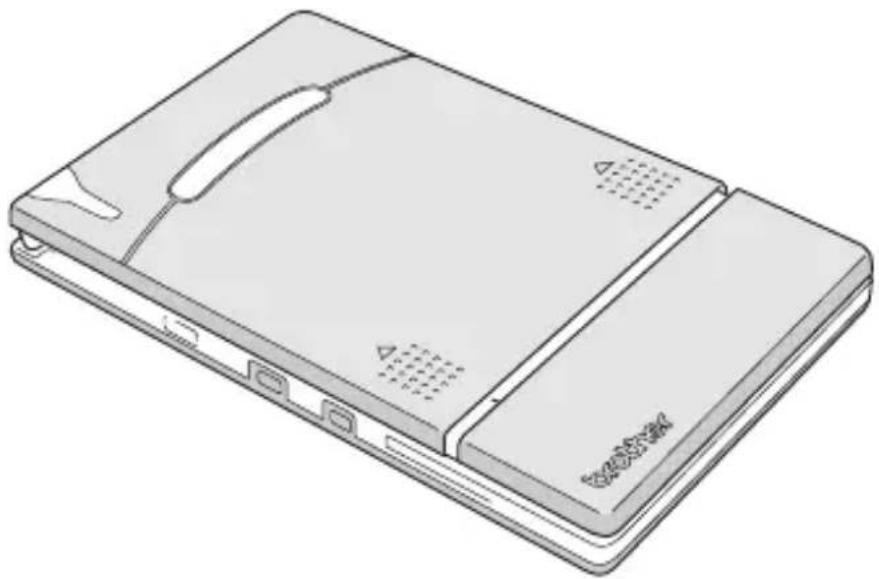

MW-100 Mobile Printer Papierkassette

mit Thermopapier (C-11, 50 Blatt).

Netzadapter (Ladegerät)

(Enthält die Software, das Benutzerhandbuch und das Software-Handbuch)

Installationsanleitung (Diese Kurzanleitung)

Drucker verwenden

1

Lesen Sie diese Installationsanleitung und überprüfen Sie den Lieferumfang.

2

Legen Sie die mitgelieferte CD-ROM in das CD-ROM-Laufwerk Ihres Windows®-Computers ein.

Das „Brother Mobile Printing Software“-Dialogfeld erscheint.

Falls das Dialogfeld nicht erscheint, klicken Sie auf Arbeitsplatz und doppelklicken Sie dann auf.

3

Stellen Sie das Gerät auf.

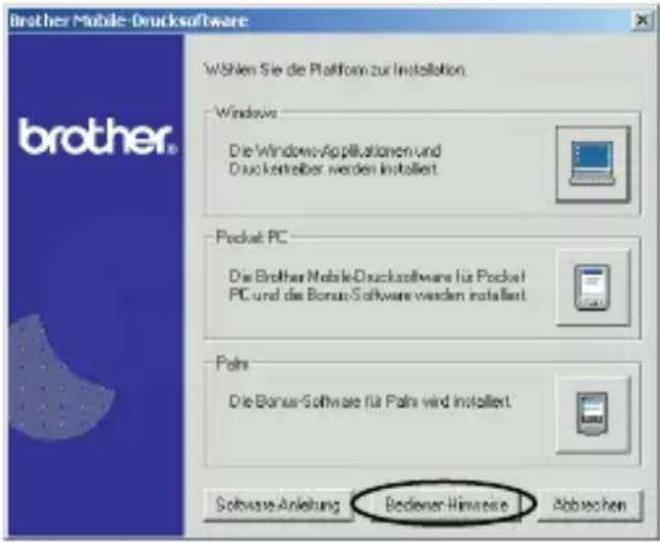

Siehe Benutzerhandbuch. (Das Benutzerhandbuch kann betrachtet werden, indem die Schaltfläche „Bediener-Hinweise“ angeklickt wird, die erscheint, wenn die Installationssoftware zum Installieren der Software gestartet wird.)

Hinweis : Lesen Sie das Benutzhandbuch vor dem Betrieb des Druckers durch. Es wird empfohlen, die Handbuchdatei zur Bezugnahme im PC zu speichern.

Fortsetzung nächste Seite

4

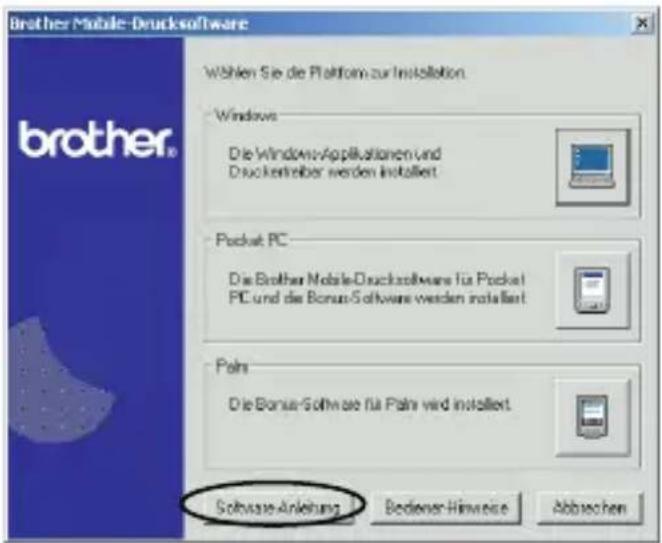

Installieren Sie die Software entsprechend den erscheinenden Anweisungen.

Zum Betrachten des Software-Handbuchs klicken Sie auf die Schaltfläche „Software-Anleitung“

5

Drucken

Lesen Sie dazu das Software-Handbuch.

Hinweis: Adobe Acrobat Reader wird benötigt, um das Benutzerhandbuch und das Software-Handbuch zu betrachten.

Technische Daten

Drucker

Anzeigen		Statusanzeige (rot/grün)
		Akkuanzeige (orange)
Drucken	Druck-methode	Thermosensitiver Zeilendrucker
	Auflösung 300 dpi × 300 dpi
	Druckgeschwindigkeit	15 Sekunden/Blatt (Standardtext auf Thermopapier bei 7% Deckung und einer Umgebungstemperatur von 25 °C)
	Seitenanzahl mit vollem Akku	Min. 100 Seiten können kontinuierlich mit einer vollen Akkuladung gedruckt werden (Standardtext auf Thermopapier bei 7% Abdeckung und einer Umgebungstemperatur von 25 °C)
Papierzufuhr		Brother Papierkassette, automatische Papierzufuhr
Papiertyp Brother A7-Einzelblätter (74 mm × 105 mm)
Stromversorgung		Kompakter Netzadapter zum Aufladen, integrierter Lithium-Ionen-Akku (7,4 V)
Schnittstellen		USB-Schnittstelle (Ver. 1.1-kompatibel) und Infrarotschnittstelle (IrDA 1.2 -kompatibel)
Abmessungen		100 mm (B) × 17,5 mm (H) × 160 mm (T)
Gewicht		300 g (mit integriertem Lithium-Ionen-Akku und Papierkassette mit 50 Blatt normalem Thermopapier)

MW-100 Zubehör

Artikelnummer	Beschreibung
C-11 Thermopapier A7 (105 mm × 74 mm)
C-21 Selbstklebendes Etikett (A7, 105 mm × 74 mm)
C-41	4 selbstklebende Etiketten pro A7-Bogen (26,25 mm × 74 mm)
C-42	2 selbstklebende Etiketten pro A7-Bogen (52,5 mm × 74 mm)

Blatt pro Kassette: 50 Blatt/Kassette (Thermopapier)
30 Blatt/Kassette (alle anderen Papiertypen)
