Produkttyp	Mobiler Thermodrucker
Marke	Brother
Modell	MW140BT
Drucktechnologie	Direkter Thermodruck
Auflösung	300 dpi × 300 dpi
Druckgeschwindigkeit	15 Sekunden/Blatt (A7, 7% Deckung, 25°C)
Papierformat	A7 (74 × 105 mm), Brother Einzelblattpapier
Papierzufuhr	Brother Kassette, automatischer Einzug
Schnittstelle	USB 1.1, Bluetooth 1.1 (Klasse 2, serielles Portprofil)
Stromversorgung	Kompaktes Netzteil zum Laden des integrierten Lithium-Ionen-Akkus 780 mAh (7,4 V)
Akkulaufzeit	Mindestens 100 Seiten kontinuierlich (voller Akku, 7% Deckung, 25°C)
Abmessungen (L × B × H)	100 × 160 × 17,5 mm
Gewicht	300 g (mit Akku und Kassette 50 Blatt)
Leuchtanzeigen	Status (blau/grün/rot) und Ladezustand (orange)
Enthaltenes Zubehör	Ladegerät, CD-ROM (Software und Handbücher), Kurzreferenz, Kassette Thermopapier C-11 (50 Blatt)
Kompatible Software	Windows, Pocket PC, Palm (über Brother Mobile Print Software)
Bluetooth-Sicherheit	In Krankenhäusern, Flugzeugen, Tankstellen deaktivieren; Nähe von Sendern und WLAN vermeiden
Wartung und Reinigung	Mit einem weichen, trockenen Tuch reinigen; keine Lösungsmittel verwenden
Verfügbare Ersatzteile	Thermopapier A7 (C-11), Etiketten A7 (C-21), geschnittene Etiketten (C-41, C-42), Netzteil
Konformität	CE, EMV (EN 55022, EN 55024, EN 61000), R&TTE, Niederspannungsrichtlinie (73/23/EWG)

Häufig gestellte Fragen - MW140BT BROTHER

Wie verbinde ich den MW140BT Drucker über Bluetooth?

Stellen Sie sicher, dass Bluetooth auf Ihrem Gerät aktiviert ist. Der Drucker unterstützt Bluetooth Version 1.1, Klasse 2. Führen Sie die Kopplung durch, indem Sie den Drucker in der Geräteliste auswählen. Der Standard-PIN-Code ist in der Regel 0000. Beachten Sie das Softwarehandbuch.

Welche Papierart wird mit dem MW140BT Drucker verwendet?

Verwenden Sie ausschließlich Brother Thermopapier im Format A7 (74 × 105 mm). Die verfügbaren Referenzen sind: C-11 (Thermopapier, 50 Blatt), C-21 (A7 Etiketten), C-41 und C-42 (geschnittene Etiketten). Verwenden Sie kein anderes Papier.

Wie lade ich den Akku des Druckers?

Schließen Sie das mitgelieferte kompakte Netzteil an den Drucker und eine Steckdose an. Die Ladeanzeige (orange) leuchtet auf. Eine vollständige Aufladung dauert etwa 2 Stunden.

Was tun, wenn der Drucker nicht druckt?

Überprüfen Sie, ob der Akku geladen ist, das Papier richtig in die Kassette eingelegt ist und die Bluetooth-Verbindung hergestellt ist. Konsultieren Sie das Benutzerhandbuch auf der CD-ROM für erweiterte Diagnosen.

Kann ich den Drucker während des Ladens verwenden?

Ja, Sie können drucken, während der Drucker über das Netzteil an das Stromnetz angeschlossen ist. Die Akkulaufzeit kann jedoch beeinträchtigt werden, wenn der Akku schwach ist.

Wie installiere ich die Druckersoftware unter Windows?

Legen Sie die mitgelieferte CD-ROM ein. Das Installationsprogramm startet automatisch. Befolgen Sie die Anweisungen: Wählen Sie Ihre Plattform (Windows) und installieren Sie Treiber und Anwendungen. Wenn das Programm nicht startet, doppelklicken Sie auf 'Arbeitsplatz' und dann auf das CD-Laufwerk.

Ist der Drucker mit Smartphones kompatibel?

Der Drucker ist hauptsächlich für Windows-PCs und PDAs (Pocket PC, Palm) konzipiert. Für die Nutzung mit einem Smartphone prüfen Sie die kompatiblen Apps auf der Brother-Website. Die Bluetooth-Verbindung kann mit Geräten verwendet werden, die das serielle Portprofil unterstützen.

Wie ersetze ich die Papierkassette?

Öffnen Sie die Abdeckung des Druckers. Entfernen Sie die leere Kassette. Legen Sie eine neue Brother A7 Thermopapierkassette mit der bedruckbaren Seite nach unten in das Fach ein. Schließen Sie die Abdeckung. Stellen Sie sicher, dass das Papier richtig eingezogen wird.

Was tun, wenn die Druckqualität schlecht ist?

Überprüfen Sie, ob Sie originales Brother Thermopapier verwenden. Reinigen Sie den Druckkopf mit einem weichen, trockenen Tuch. Vermeiden Sie feuchte oder staubige Umgebungen. Wenn das Problem weiterhin besteht, wenden Sie sich an den Brother-Support.

Wo finde ich das vollständige Benutzerhandbuch?

Das Benutzerhandbuch und das Softwarehandbuch befinden sich auf der mitgelieferten CD-ROM. Sie benötigen Adobe Acrobat Reader, um sie zu öffnen. Sie können die Handbücher auch als PDF von der offiziellen Brother-Website herunterladen.

BEDIENUNGSANLEITUNG MW140BT BROTHER

Installationsanleitung

Guida rapida

Guía rápida

Snelstartgids

Hurtigveiledning

Snabbhandledning

Kvikguide

MPRINT

MW-140BT Mobile Printer

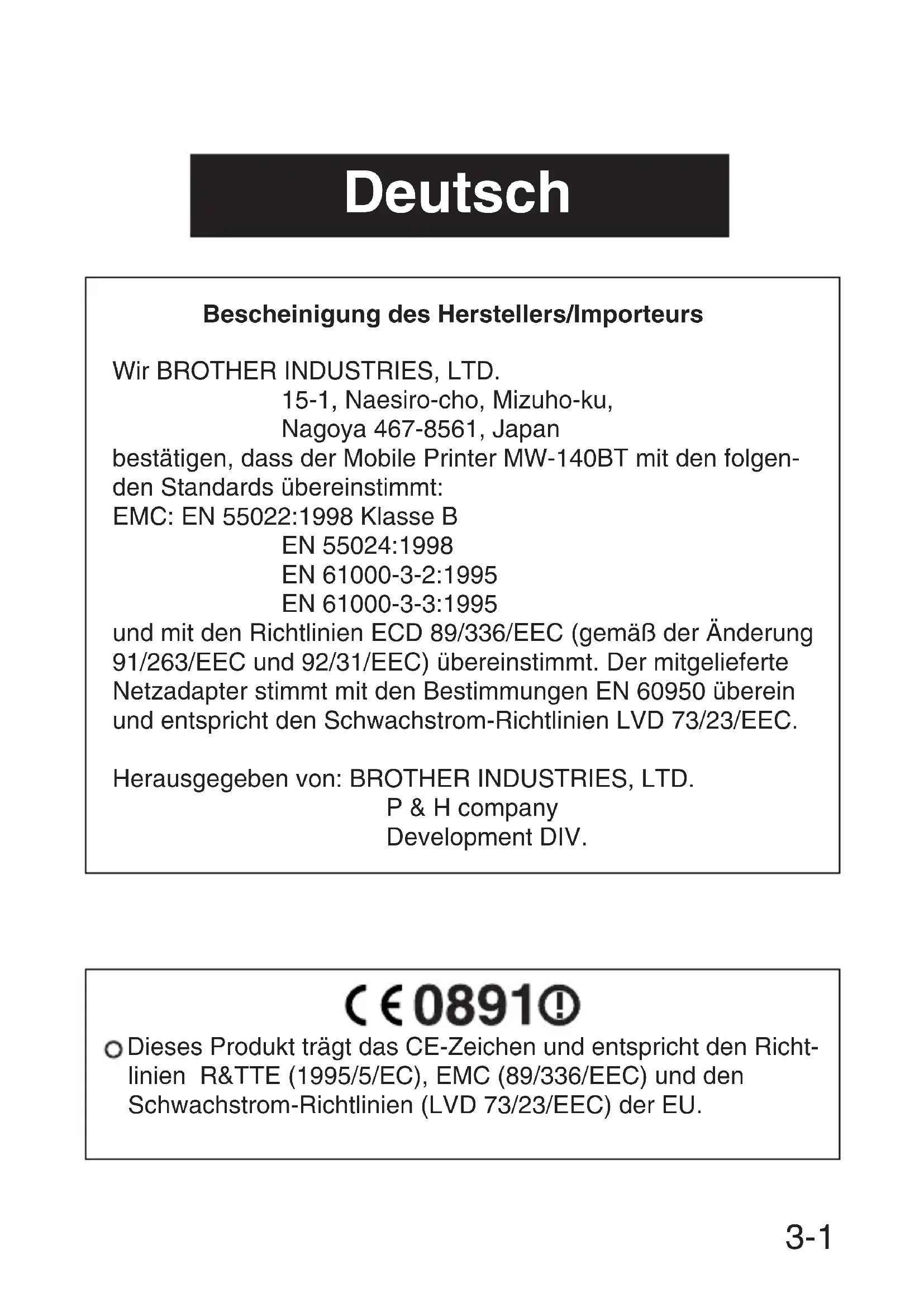

Bescheinigung des Herstellers/Importeurs

Wir BROTHER INDUSTRIES, LTD.

bestätigen, dass der Mobile Printer MW-140BT mit den folgenden Standards übereinstimmt:

EMC: EN 55022:1998 Klasse B

EN 55024:1998

EN 61000-3-2:1995

EN 61000-3-3:1995

und mit den Richtlinien ECD 89/336/EEC (gemäß der Änderung 91/263/EEC und 92/31/EEC) übereinstimmt. Der mitgelieferte Netzadapter stimmt mit den Bestimmungen EN 60950 überein und entspricht den Schwachstrom-Richtlinien LVD 73/23/EEC.

Herausgegeben von: BROTHER INDUSTRIES, LTD.

P & H company

Development DIV.

CE0891①

☐ Dieses Produkt trägt das CE-Zeichen und entspricht den Richtlinien R&TTE (1995/5/EC), EMC (89/336/EEC) und den Schwachstrom-Richtlinien (LVD 73/23/EEC) der EU.

1) Was ist Bluetooth?

Bluetooth ist eine Technologie zur kabellosen Datenübertragung zwischen Computern bzw. PDAs und anderen Geräten mit Bluetooth-Technologie.

2) Vorsichtsmaßnahmen zur Verwendung von Bluetooth

Die kabellose Übertragung wird in verschiedenen Bereichen verwendet. Um Störungen zu vermeiden, sollte Bluetooth in den folgenden Umgebungen ausgeschaltet werden:

•Krankenhäuser
- Flugzeuge
- Tankstellen
- Feueralarm-Systemen

3) Hinweise zur besseren Übertragung

Die Möglichkeit zum Herstellen einer Bluetooth-Verbindung wird stark von der Betriebsumgebung beeinflusst.

Falls keine gute Verbindung hergestellt werden kann, sollten Sie es an einem anderen Platz noch einmal versuchen.

In den folgenden Bereichen können Verbindungen nur schwer hergestellt werden:

•In der Nähe von elektronischen Geräten
- In der Nähe von Rundfunk- und Fernsehstationen oder drahtlosen Basisstationen
- Im kabellosen LAN-Netzwerk (IEEE 802.11)

4) Hinweise zur Bluetooth-Technologie

- Es kann bei Bluetooth-Geräten einige Sekunden dauern, bevor die Bluetooth-Funktionen nach Einschalten von Bluetooth benutzt werden können. Die genaue Zeitdauer ist je nach Gerät unterschiedlich. Bei diesem Gerät können die Bluetooth-Funktionen max. 8 Sekunden nach Einschalten von Bluetooth verwendet werden.

Dokumentationen

Auf der mitgelieferten CD-ROM befinden sich ein Benutzerhandbuch und ein Softwarehandbuch für diesen Drucker.

Benutzerhandbuch

In diesem Handbuch finden Sie Sicherheitshinweise, eine allgemeine Beschreibung und wichtige Informationen zur Bedienung des Gerätes.

Softwarehandbuch

Im Softwarehandbuch ist die Installation und Deinstallation der Software auf einem Windows®-Computer und Pocket PC sowie die Verwendung der Druckfunktionen beschrieben.

Lieferumfang

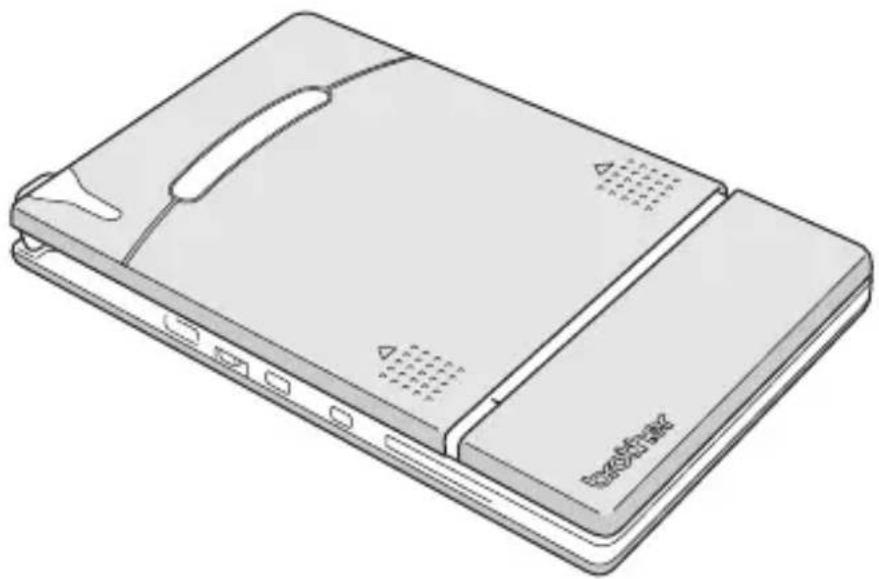

MW-140BT Mobile Printer

mit Thermopapier (C-11, 50 Blatt)

Netzadapter (Ladegerät)

(enthält Software, das Benutzerhandbuch und das Softwarehandbuch)

Installationsanleitung

(diese Anleitung)

Drucker verwenden

1

Lesen Sie diese Installationsanleitung und prüfen Sie, ob alle Teile geliefert wurden.

2

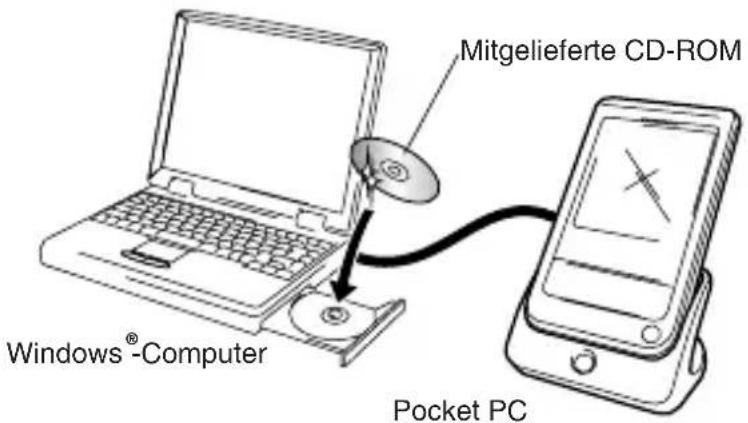

Legen Sie die CD-ROM in das Laufwerk Ihres Windows®-Computers.

Das Installationsprogramm startet automatisch und das Dialogfeld "Brother Mobile-Drucksoftware" erscheint. Wenn das Programm nicht automatisch startet, doppelklicken Sie auf den Arbeitsplatz und dann auf 📄.

3

Bereiten Sie den Drucker vor.

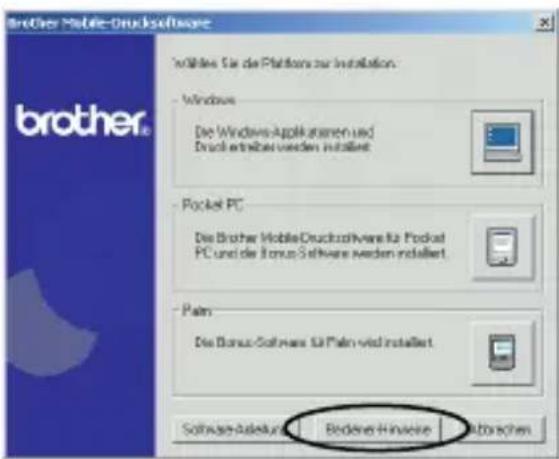

Lesen Sie das Benutzerhandbuch. (Klicken Sie dazu auf die Schaltfläche Benutzerhandbuch im Hauptbildschirm des Installationsprogramms.)

Hinweis: Lesen Sie das Benutzerhandbuch vor Verwendung des Druckers. Wir empfehlen, es zum späteren Nachschlagen auf dem PC zu speichern.

Fortsetzung auf der nächsten Seite

4

Installieren Sie die Software entsprechend den Anweisungen auf dem Bildschirm.

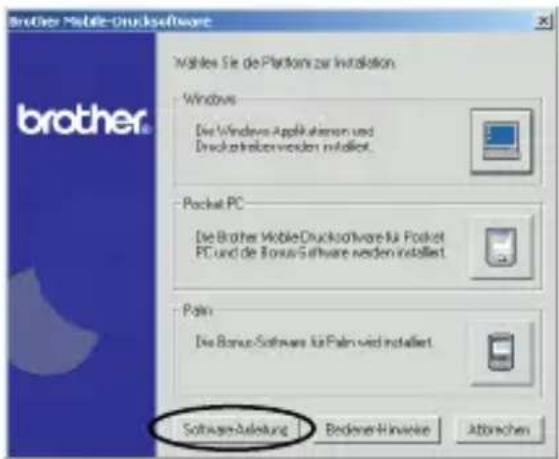

Zum Ansehen des Softwarehandbuches klicken Sie auf die Schaltfläche Softwarehandbuch.

5

Sie können nun drucken.

Lesen Sie dazu auch das Softwarehandbuch.

Hinweis: Zum Lesen des Benutzer- und des Softwarehandbuches wird Adobe Acrobat Reader benötigt.

Technische Daten

Drucker

Anzeigen		Statusanzeige (blau/grün/rot)
		Akkuanzeige (orange)
Drucken	Druck-methode	Thermosensitiver Zeilendrucker
	Auflösung	300 dpi × 300 dpi
	Druck-geschwindigkeit	15 Sekunden/Blatt (Standardtext auf Thermopapier bei 7 % Deckung und einer Umgebungstemperatur von 25 °C)
	Seitenanzahl mit vollem Akku	Mindestens 100 Seiten können kontinuierlich mit einer vollen Akkuladung gedruckt werden (Standardtext auf Brother Standard-Thermopapier (A7) bei 7 % Deckung und einer Umgebungs-temperatur von 25 °C).
Papierzufuhr		Brother Papierkassette, automatische Papierzufuhr
Papiertyp Brother A7-Einzelblätter (74 mm × 105 mm)
Stromversorgung		Kompakter Netzadapter zum Aufladen, integrierter Lithium-Ionen-Akku (7,4 V)
Schnittstellen		USB-Schnittstelle (Ver. 1.1-kompatibel) und kompatibel mit Bluetooth Ver. 1.1 Klasse 2 als Standardprofil des seriellen Ports
Abmessungen		100 mm (B) × 17,5 mm (H) × 160 mm (T) (Grundfläche)
Gewicht		300 g (mit integriertem Lithium-Ionen-Akku und Papierkassette mit 50 Blatt normalem Thermopapier)

MW-140BT Zubehör

Artikel-Nr.	Beschreibung
C-11 Thermopapier A7 (105 mm x 74 mm)
C-21 Selbstklebendes Etikett (A7, 105 mm x 74 mm)
C-41 4 selbstklebende Etiketten (26,25 x 74 mm) pro A7-Bogen
C-42 2 selbstklebende Etiketten (52,5 x 74 mm) pro A7-Bogen

Blatt pro Kassette: 50 Blatt/Kassette (Thermopapier) 30 Blatt/Kassette (alle anderen Papiertypen)
