BEDIENUNGSANLEITUNG MK 2300 E EINHELL

MK 2100 E MK 2300 E MK 2600 E Art.-Nr.: 23.603.51 I.-Nr.: 11016 Art.-Nr.: 23.603.61 I.-Nr.: 11016 Art.-Nr.: 23.603.71 I.-Nr.: 11016

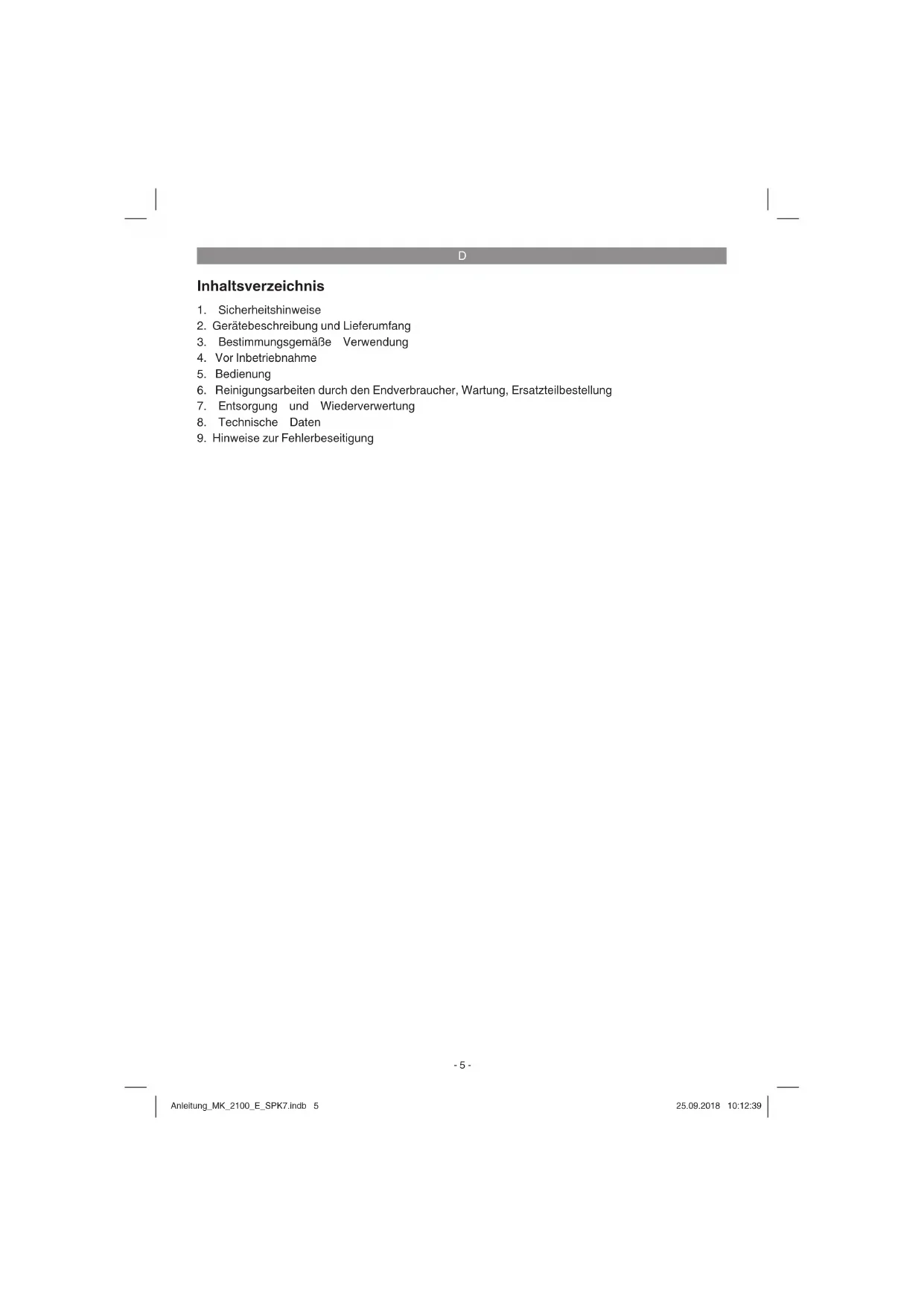

1. Sicherheitshinweise

2. Gerätebeschreibung und Lieferumfang

3. Bestimmungsgemäße Verwendung

4. Vor Inbetriebnahme

6. Reinigungsarbeiten durch den Endverbraucher, Wartung, Ersatzteilbestellung

7. Entsorgung und Wiederverwertung

9. Hinweise zur Fehlerbeseitigung

Gefahr! Beim Benutzen von Geräten müssen einige Si- cherheitsvorkehrungen eingehalten werden, um Verletzungen und Schäden zu verhindern. Lesen Sie diese Bedienungsanleitung / Sicherheitshin- weise deshalb sorgfältig durch. Bewahren Sie die- se gut auf, damit Ihnen die Informationen jederzeit zur Verfügung stehen. Falls Sie das Gerät an an- dere Personen übergeben sollten, händigen Sie diese Bedienungsanleitung / Sicherheitshinweise bitte mit aus. Wir übernehmen keine Haftung für Unfälle oder Schäden, die durch Nichtbeachten dieser Anleitung und den Sicherheitshinweisen entstehen.

1. Sicherheitshinweise

Gefahr! Lesen Sie alle Sicherheitshinweise und An- weisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Lesen Sie die zu befolgenden Sicherheitshin- weise vor dem Gebrauch des Gerätes.

Nach dem Lesen bewahren Sie die Betriebs- anleitung gut auf und geben Sie die Anleitung an Dritte weiter, die die Klimaanlage ebenfalls bedienen.

Das Gerät so aufstellen, dass der Netzste- cker jederzeit zugänglich ist.

Die Netzleitung muss regelmäßig auf De- fekte oder Beschädigungen geprüft werden. Eine beschädigte Netzleitung darf nur vom Elektrofachmann oder der ISC GmbH unter Berücksichtigung der einschlägigen Bestim- mungen ausgetauscht werden.

Das Gerät ist nicht für gewerbliche Zwecke geeignet.

Das Gerät darf nicht im Bad verwendet wer- den.

Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit ver- ringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfah- rung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichti- gung durchgeführt werden.

Die Klimaanlage ist nur zur Raumklimatisie- rung kleinerer bis mittelgroßer Räume ge- eignet. Verwenden Sie sie nicht für spezielle Zwecke wie Aufbewahrung von Lebensmittel, Präzisionsinstrumente, Pflanzen, Tiere, Farben oder Kunstwerken, da diese Objekte Schaden nehmen können.

Stellen Sie sicher, dass die vorhandene Netz- spannung und die Angabe der Netzspannung auf dem Datenschild den gleichen Wert haben.

Das Gerät darf nur an einer ordnungsgemäß geerdete Schutzkontaktsteckdose betrieben werden.

Installieren Sie zur elektrischen Sicherheit einen Fehlerstromschutzschalter (FI - Schutz- schalter).

Achtung! Verlängern Sie nicht das Netzkabel und benützen Sie keine Mehrfachstecker. Die elektrische Sicherheit kann ansonsten nicht mehr gegeben sein.

Ziehen Sie nie bei laufendem Gerät den Netzstecker aus der Steckdose.

Schalten Sie sofort das Gerät ab und ziehen Sie den Netzstecker, sofern Sie einen anor- malen Betriebszustand (z.B. Brandgeruch) feststellen. Wird das Gerät weiterbetrieben können z.B. Defekte an der Anlage, elektri- sche Schläge und Brandschäden die Folgen sein.

Ziehen Sie den Netzstecker nicht am Kabel aus der Steckdose. Halten Sie den Netzste- cker fest um ihn aus der Steckdose zu ziehen. Ansonsten könnte das Netzkabel beschädigt werden.

Betätigen Sie keine Schalter mit nassen Händen. Ansonsten besteht die Gefahr eines elektrischen Schlages.

Lassen Sie sich von der kühlen Luft nicht direkt anblasen und lassen Sie die Luft im Raum nicht zu kalt werden. Unwohlsein und Gesundheitsschäden können hervorgerufen werden.

Platzieren Sie keine Pflanzen oder Tiere direkt in den kühlen Luftstrom. Die Tiere und Pflanzen können unter dem kühlen Luftstrom leiden.

Stecken Sie niemals Finger oder Gegenstän- de in die Luftaustrittsöffnungen. Der rotieren- de Lüfter kann zu Verletzungen führen.

Reparieren oder Warten Sie die Klimaanlage nicht selbst. Unsachgemäße Reparaturen Anleitung_MK_2100_E_SPK7.indb 6Anleitung_MK_2100_E_SPK7.indb 6 25.09.2018 10:12:3925.09.2018 10:12:39D

und Wartungsarbeiten können das Gerät beschädigen, Brände oder Kondenswasser- schäden verursachen.

Vor Reinigung des Gerätes schalten Sie es aus und ziehen Sie den Netzstecker. Ansons- ten besteht Verletzungsgefahr.

Reinigen Sie das Klimagerät nicht mit Was- ser. Stromschlag oder Brand könnten die Folge sein.

Verwenden Sie keine brennbare Reinigungs- mittel. Feuer und Verformungen am Gehäuse können entstehen.

Berühren Sie keine Metallteile des Innengerä- tes während der Herausnahme des Luftfilters. Sie könnten sich verletzen.

Wenn das Klimagerät längere Zeit verwendet wird, muss der Raum von Zeit zu Zeit gelüftet werden. Ansonsten kann ein Sauerstoffman- gel eintreten.

Installieren Sie das Gerät nicht in einem Raum, in dem brennbare Gase ausströmen können. Ausgetretenes Gas kann sich an- sammeln und eine Explosion verursachen.

Halten Sie keine brennenden Gegenstände in der Nähe der Anlage, die von der austreten- den Luft direkt angeblasen werden könnten. Es könnte eine unvollständige Verbrennung hervorgerufen werden.

Ziehen Sie den Netzstecker, wenn das Gerät längere Zeit nicht benützt wird.

Schalten Sie während eines Gewitters das Gerät aus und ziehen Sie den Netzstecker. Elektrische Teile könnten evtl. durch Über- spannung beschädigt werden.

Bei Undichtigkeiten im Kältemittelkreislauf schalten Sie das Gerät sofort ab und verstän- digen Sie bitte Ihren Servicepartner.

Tritt Kältemittel in einem Raum aus, kann der Kontakt mit einer Flamme ein gesundheits- schädliches Gas erzeugen. Schalten Sie das Gerät sofort ab.

Um elektromagnetische Störungen zu ver- meiden halten Sie das Gerät von Fernseh- und Radiogeräten fern.

Stellen Sie das transportable Gerät stets auf einen stabilen waagerechten Untergrund.

Das Gerät muss immer in senkrechter Positi- on aufbewahrt und betrieben werden.

Während des Betriebes darf das Gerät nie- mals abgedeckt werden, da dadurch der Luft- einlass bzw. der Luftauslass verhindert und das Gerät beschädigt wird. Verpackung: Das Gerät befi ndet sich in einer Verpackung um Transportschäden zu verhindern. Heben Sie die Verpackung zur späteren Lagerung (z.B. im Win- ter) des Gerätes auf. Sollten Sie die Verpackung dennoch entsorgen ist diese Rohstoff und somit wiederverwendbar oder kann dem Rohstoff kreis- lauf zurückgeführt werden.

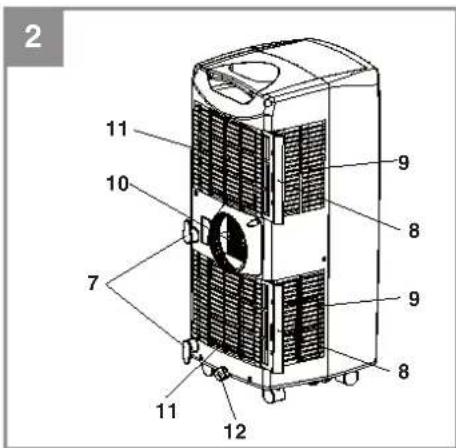

2. Gerätebeschreibung und

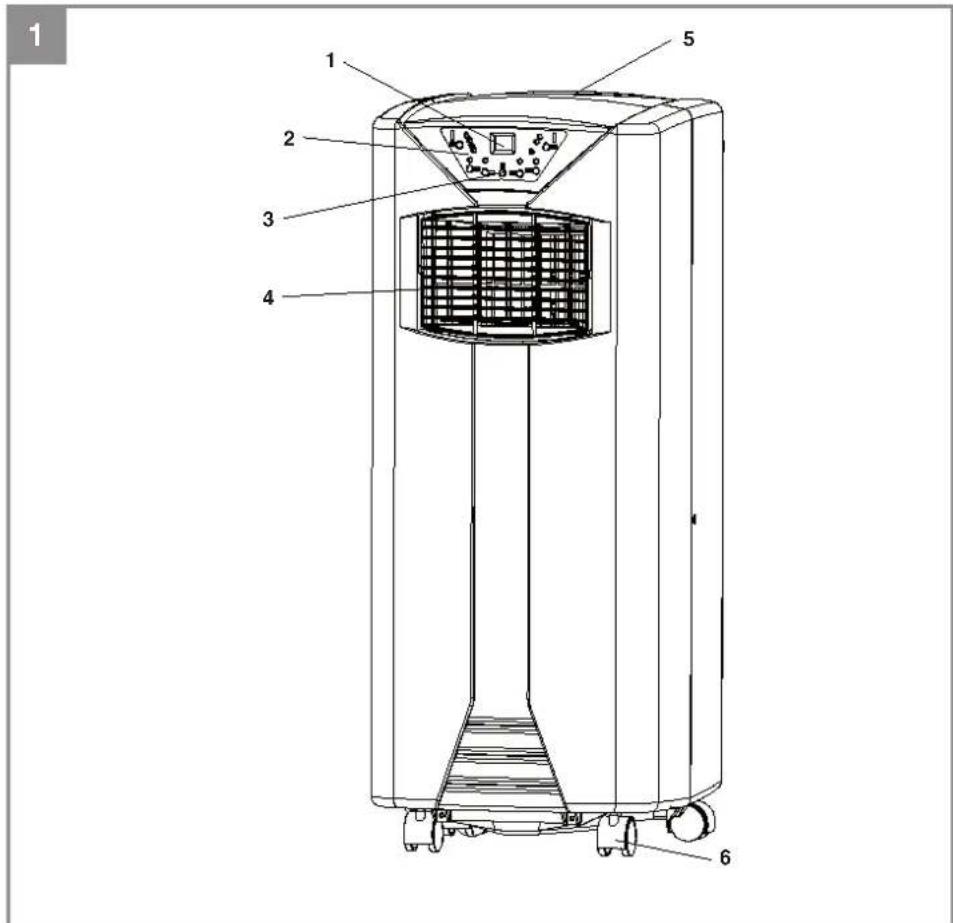

Lieferumfang Vorderseite (Abb. 1)

7. Netzleitungsaufhängung

10. Anschlussöffnung für Abluftschlauch

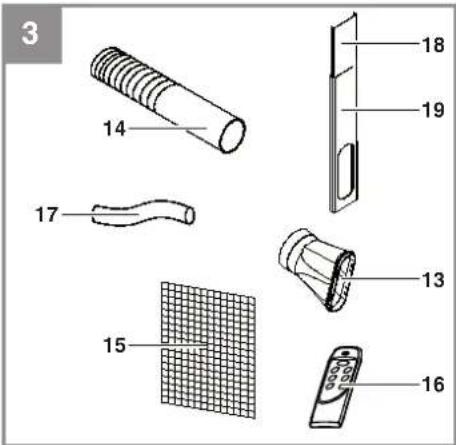

12 Anschluss für ständigen Kondenswasserablauf Zubehör (Abb. 3)

15. Aktivkohlefilter

17. Wasserablaufschlauch

18. Fensteradapter ohne Öffnung

19. Fensteradapter mit Öffnung

Bitte überprüfen Sie die Vollständigkeit des Arti- kels anhand des beschriebenen Lieferumfangs. Bei Fehlteilen wenden Sie sich bitte spätestens innerhalb von 5 Arbeitstagen nach Kauf des Arti- kels unter Vorlage eines gültigen Kaufbeleges an unser Service Center oder an die Verkaufstelle, bei der Sie das Gerät erworben haben. Bitte beachten Sie hierzu die Gewährleistungstabelle in den Service-Informationen am Ende der An- leitung.

Öffnen Sie die Verpackung und nehmen Sie das Gerät vorsichtig aus der Verpackung.

Entfernen Sie das Verpackungsmaterial so- wie Verpackungs-/ und Transportsicherungen Anleitung_MK_2100_E_SPK7.indb 7Anleitung_MK_2100_E_SPK7.indb 7 25.09.2018 10:12:3925.09.2018 10:12:39D

Überprüfen Sie, ob der Lieferumfang vollstän- dig ist.

Kontrollieren Sie das Gerät und die Zubehör- teile auf Transportschäden.

Bewahren Sie die Verpackung nach Möglich- keit bis zum Ablauf der Garantiezeit auf. Gefahr! Gerät und Verpackungsmaterial sind kein Kinderspielzeug! Kinder dürfen nicht mit Kunststoff beuteln, Folien und Kleinteilen spielen! Es besteht Verschluckungs- und Er- stickungsgefahr!

Originalbetriebsanleitung

3. Bestimmungsgemäße

Verwendung Die Klimaanlage ist nur zur Klimatisierung von trockenen Räumen geeignet. Die Raumgröße ist abhängig von den örtlichen Gegebenheit- en. Durch große Fensterfl ächen, zusätzliche Wärmequellen (PC, Fernseher, Personen usw.), mangelnde Isolierung der Wände usw. verringert sich diese Raumgröße. Das Gerät darf nur nach seiner Bestimmung ver- wendet werden. Jede weitere darüber hinausge- hende Verwendung ist nicht bestimmungsgemäß. Für daraus hervorgerufene Schäden oder Verlet- zungen aller Art haftet der Benutzer/Bediener und nicht der Hersteller. Bitte beachten Sie, dass unsere Geräte bestim- mungsgemäß nicht für den gewerblichen, hand- werklichen oder industriellen Einsatz konstruiert wurden. Wir übernehmen keine Gewährleistung, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird.

4. Vor Inbetriebnahme

Überzeugen Sie sich vor dem Anschließen, dass die Daten auf dem Typenschild mit den Netzdaten übereinstimmen.

Stellen Sie das transportable Gerät stets auf einen stabilen waagerechten Untergrund.

Das Gerät muss immer in senkrechter Posi- tion sein.

Kippen Sie das Gerät nie um mehr als 45°! Nach Transport (Schrägstellen) das Gerät mindestens 1 Stunde nicht an die Steckdose anschließen.

Bei Kühlfunktion muss die warme Abluft über den Abluftschlauch nach aussen geleitet werden. Eine Öffnung in der Wand oder im Fenster ist dafür vorzusehen.

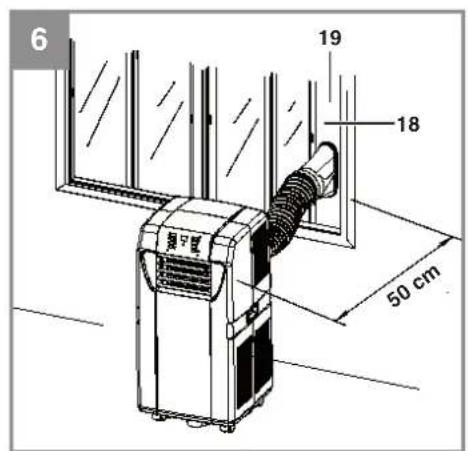

Beachten Sie, dass der Mindestabstand vom Gerät zur Wand seitlich 50 cm und nach hinten 50 cm betragen muss. Der Mindestab- stand zu Gegenständen nach vorne muss 2m betragen.

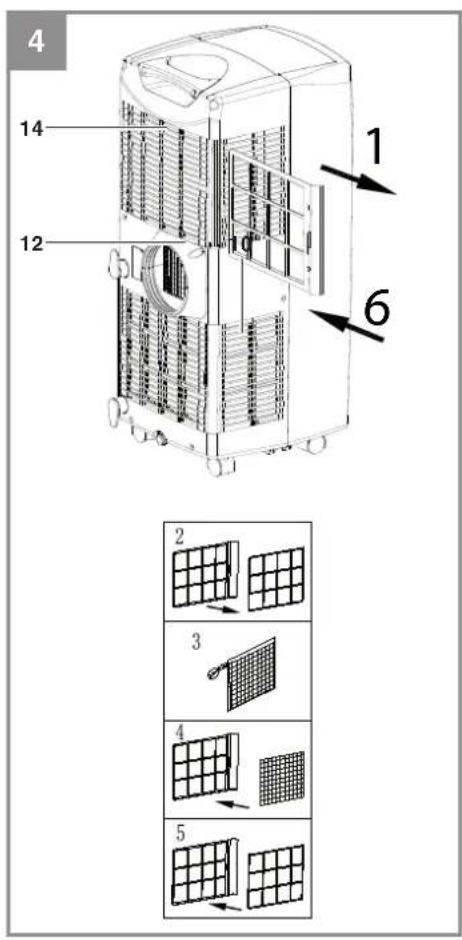

4.1 Aktivkohlefilter montieren (Abb. 4)

1. Filterrahmen entnehmen

2. Filterhalter von Filterrahmen entfernen

3. Kohlefilter aus der Tüte nehmen

4. Kohlefilter in Filterrahmen legen

5. Filter mit Filterhalter befestigen

6. Filterrahmen einschieben

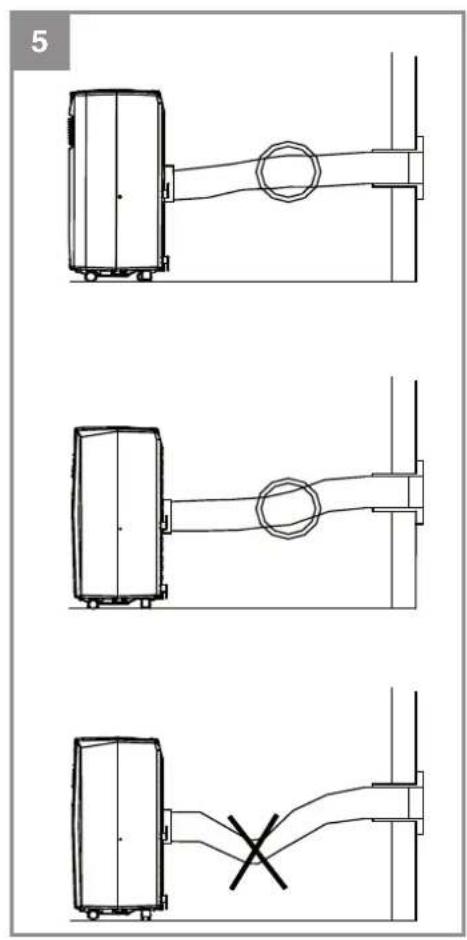

4.2 Montage des Abluftschlauches (Abb. 5)

Verwenden Sie nur den mitgelieferten Abluft- schlauch. Die Länge des Abluftschlauches kann von 500 mm bis 1500 mm variiert werden. Die beste Kühlleistung erhalten Sie mit der kürzesten Abluftschlauchlänge. Knicke oder starke Krümmungen des Abluftschlauches sollten vermieden werden, damit die Abluft ungehindert nach außen strömen kann. Wenn dies nicht beachtet wird, kann es zu Über- hitzungen des ganzen Gerätes kommen und das Gerät abschalten. Das Gerät könnte dadurch beschädigt werden. Achtung! Die Länge des Abluftschlauches ist auf die tech- nische Spezifikation des Gerätes abgestimmt. Verlängern Sie nicht den Schlauch, dies könnte zu Störungen am Gerät führen. Unter Umständen kann es zu einem Unterdruck im Raum kommen, wodurch die Kühlleistung des Gerätes vermindert wird. Um dies zu verhindern muss für Luftzufuhr (Zimmertür einen Spalt offen lassen) gesorgt werden. Montage des Abluftschlauches durchs offene Fenster (Abb. 6) Befestigen Sie den Abluftschlauch durch Rechtsdrehung an der Anschlussöffnung für den Abluftschlauch. Verwenden Sie den Fensterabluftadapter und längenverstellbaren Fensteradapter. Anleitung_MK_2100_E_SPK7.indb 8Anleitung_MK_2100_E_SPK7.indb 8 25.09.2018 10:12:3925.09.2018 10:12:39D

Befestigen Sie durch Rechtsdrehung den Fensterabluftadapter am Abluftschlauch. Klemmen Sie den Fensteradapter in das einen Spalt geöffnete Fenster. Sichern Sie das Fenster, sodass der Fensteradapter zuverlässig halt. Stecken Sie den Fensterabluftadapter in die dafür vorgesehene Öffnung des Fensteradapters. Sonderzubehör: Hot Air Stop Art.-Nr.: 23.651.50 Hinweis: Treffen Sie Vorkehrungen gegen unbefugtes Eindringen durch das Fenster. Montage des Abluftschlauches durch die Wand Wir empfehlen die Verwendung eines passenden Teleskopkanals mit selbständiger Verschlussklappe und Wandanschluss (z.B. aus dem Baumarkt) an dem Sie den Schlauch ohne Verwendung des Fensterabluftadapters aufstecken.

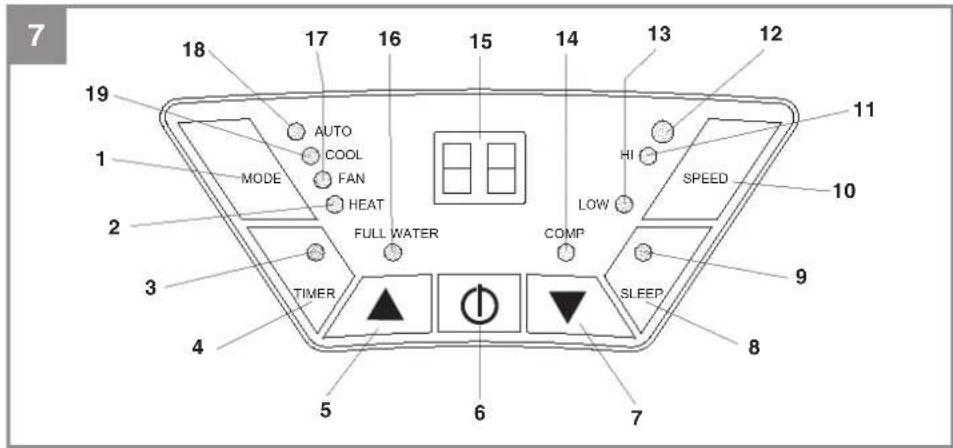

5.1 Beschreibung der Betriebselemente

1. Schalter „MODE“ - Funktion

3. LED „TIMER“ – Zeitschaltuhr ein

4. Schalter „TIMER“ – Zeitschaltuhr

5. Schalter „UP“ – höher

6. Schalter „ON/OFF“ – Ein/Aus

7. Wahlschalter „DOWN“ – niedriger

8. Schalter „Sleep“ – Schlaffunktion

9. LED „Schlaffunktion eingestellt“

10. Schalter „SPEED“ –

Ventilatorgeschwindigkeit

11. LED „Ventilator schnell“

12. Fernbedienungssensor

13. LED „Ventilator langsam“

14. LED „COMP“ Kompressor läuft

15. LED – Anzeigefeld

16. LED „F.W.“ – Kondensatauffangschale voll

17. LED „Ventilatorfunktion eingestellt“

18. LED „Automatikfunktion eingestellt“

19. LED „Kühlfunktion eingestellt“

5.2 Gerät Ein- und Ausschalten

Drücken Sie den Ein-/Ausschalter (ON/ OFF). Das Gerät startet automatisch. Ist die Umgebungstemperatur:

Höher als 23°C arbeitet das Gerät in der Kühlfunktion

Zwischen 20°C und 23°C arbeitet das Gerät in der Ventilatorfunktion. Entsprechend der Funktion in der das Gerät arbeitet, leuchten die LED´s (s. Bedienfeld). Hinweis: Das LED Anzeigefeld zeigt die aktuelle Raumtemperatur an. (0-50°C) Um das Gerät auszuschalten, drücken Sie nochmals den Ein-/Ausschalter. Achtung! Nach dem Ausschalten des Gerätes müssen Sie mindestens 3 Minuten warten, bevor sie es wieder einschalten. Dadurch wird der Kompressor vor Überlastung geschützt und dessen Lebensdauer erheblich verlängert. Das Kühlsystem schaltet sich aus, wenn die Zimmertemperatur niedriger als der eingestellte Wert am Thermostat ist. Die Luftumwälzung - Ventilation läuft wie eingestellt weiter. Wenn die Raumtemperatur wieder ansteigt, schaltet sich die Kühlung wieder ein.

5.3 Funktion auswählen

Drücken Sie den Wahlschalter „Funktion“ (MODE) in der Reihenfolge „Automatik“, „Kühlen“, „Ventilator“. Die der gewählten Funktion entsprechende LED leuchtet (s. Bedienfeld).

5.4 Soll-Temperatur einstellen

Drücken Sie den Wahlschalter „Wärmer“ (UP) oder „Kühler“ (DOWN) um die von Ihnen gewünschte Solltemperatur einzustellen. Beim Drücken des Wahlschalters „Wärmer“ oder „Kühler“ wird im LED - Anzeigefeld die von Ihnen gewünschte Solltemperatur angezeigt. Ansonsten zeigt das LED - Anzeigefeld immer die aktuelle Raumtemperatur an.

5.5 Ventilatorgeschwindigkeit auswählen

Drücken Sie den Wahlschalter „Ventilatorgeschwindigkeit“ um die gewünschte Ventilatorgeschwindigkeit einzustellen. Die der gewählten Funktion entsprechende LED leuchtet. (s. Bedienfeld). Ist das Gerät in „Automatikfunktion“ (AUTO) wird die Ventilatorgeschwindigkeit abhängig von der Raumtemperatur automatisch vom Gerät ausgewählt. Die entsprechende LED leuchtet. Der Wahlschalter „Ventilatorgeschwindigkeit“ ist deaktiviert. Anleitung_MK_2100_E_SPK7.indb 9Anleitung_MK_2100_E_SPK7.indb 9 25.09.2018 10:12:3925.09.2018 10:12:39D

5.6 Zeitschaltuhr einstellen

Drücken Sie den Schalter für „Zeitschaltuhr“ (TIMER) um die gewünschte Betriebsdauer (1 – 12 h) festzulegen. Die LED „Zeitschaltuhr betätigt“ (TIMER) leuchtet. Ist die Zeitschaltuhr eingestellt, schaltet das Gerät automatisch ab. Beim Drücken des Schalters „Zeitschaltuhr“ wird im LED Anzeigefeld die von Ihnen eingestellte Zeit angezeigt. Ist die Zeitschaltuhr nicht einge- schaltet, läuft das Gerät ständig. Ist das Gerät an der Spannungsversorgung angeschlossen und Sie drücken den Schalter für „Zeitschaltuhr“ (TIMER) können Sie die Einschaltzeit des Geräts festlegen. Steht z.B. die Zeitschaltuhr auf „2“ schaltet das Gerät nach Ablauf von 2 Stunden automatisch ein.

5.7 Schlaffunktion einschalten (nur im

Kühlbetrieb möglich) Drucken Sie die Taste “Sleep” um die Schlaf- funktion einzuschalten. Um eine Unterkühlung zu vermeiden steigt die eingestellte Raumtemperatur in der ersten Stunde um 1°C bzw. innerhalb zwei Stunden um 2°C. Beim Ausschalten der Schlaffunktion sinkt die Raumtemperatur wieder auf den eingestellten Wert. Nach 12 Stunden Einschaltzeit in der Schlaffunktion schaltet das Gerat automatisch aus. Ist die Schlaffunktion eingeschaltet läuft der Ventilator automatisch mit langsamer Ge- schwindigkeit. Die Geschwindigkeit kann nicht verändert werden.

Alle Funktionen können auch mit der mitgelieferten Fernbedienung eingestellt werden.

Verwenden Sie 2 St. Alkali - Batterien Typ R03 AAA (1,5 V) (nicht im Lieferumfang).

Benutzen Sie niemals neue und gebrauchte Batterien gleichzeitig.

Benutzen Sie niemals einen anderen als den angegebenen Batterietyp.

Wird die Fernbedienung längere Zeit nicht benutzt entnehmen Sie bitte die Batterien um ein Auslaufen zu verhindern.

Entsorgen Sie verbrauchte Batterien ord- nungsgemäß.

Halten Sie die Fernbedienung in die Richtung der Klimaanlage. Die Reichweite beträgt max. 5 Meter.

Direkte Sonneneinstrahlung und Gegenstän- de können den Aktionsradius der Fernbedie- nung erheblich beeinträchtigen.

Behandeln Sie die Fernbedienung sorgfältig. Lassen Sie sie nicht fallen, vermeiden Sie Hitze und Feuchtigkeit. Batterien einsetzen:

1. Öffnen Sie den Batteriefachdeckel.

2. Setzen Sie zwei neue Batterien ein. Beachten

Sie unbedingt die richtige Polarität. (+ / -) der Batterien.

3. Schließen Sie den Batteriefachdeckel.

5.9 Einstellung der Luftrichtung

Die vertikale Richtung der Luftströmung wird durch die vertikalen Lüftungsgitter bestimmt. Sie müssen per Hand eingestellt werden. Die horizontale Richtung der Luftströmung wird durch die horizontalen Lüftungsgitter bestimmt. Sie müssen per Hand eingestellt werden.

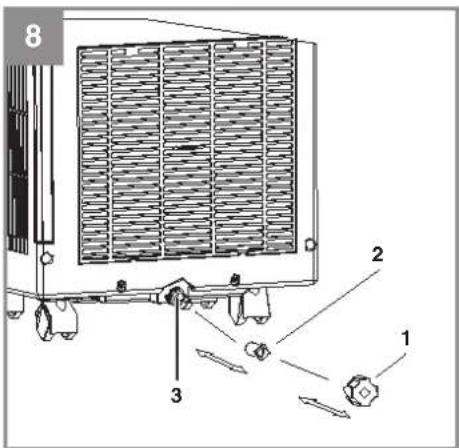

5.10 Ablassen des Kondensats in der

Kondensatauffangschale (Abb. 8) Das Gerät ist im Kühlbetrieb mit einer Kondensatrückführung ausgestattet. Das Kondensat wird während des Kühlbetriebes in einer im Gerät integrierten Auffangschale (ca. 0,85 ltr. Inhalt) gesammelt, über den Verflüssiger verdampft und über den Abluftschlauch nach außen geführt. Hinweis: Sollte die Luftfeuchtigkeit des Raumes mehr als 85 % (RH) betragen, ist der Anschluss eines Kondensatablassschlauches (siehe Abschnitt „5.11“) unbedingt notwendig.

DAS GESAMTE KONDENSAT MUSS

VOR AUSSERBETRIEBNAHME ODER

UMSTELLUNG ABGELASSEN WERDEN! Hinweis Wenn die Kondensatauffangschale voll ist, schalten Kompressor und Ventilatormotor ab. Die LED „F.W.” blinkt und ein Signal ertönt. Durch Drücken einer beliebigen Taste wird der Signalton abgeschaltet. Anschließend ist das Gerät vollständig abgeschaltet. In diesem Fall entleeren Sie den Behälter wie unten beschrieben:

1. Schalten Sie das Gerät aus, ziehen Sie den

Netzstecker und bewegen Sie das Gerät nicht mehr.

2. Schieben Sie einen Behälter unter die

3. Schrauben Sie die Ablassschraube (1) ab.

4. Entfernen Sie den Gummistopfen (2) von der

5. Das Kondensat läuft in den Behälter. Sollte

der Behälter kleiner als die Kondensatauf- fangschale sein, verschließen Sie die Ablass- öffnung (3) mit dem Gummistopfen (2) und entleeren Sie den Behälter. Wiederholen Sie den Vorgang ab Punkt 4.

6. Nachdem die Kondensatauffangschale

komplett entleert ist, montieren Sie Stopfen (2) und Ablassschraube (1) wieder.

7. Das Gerät kann wieder in Betrieb genommen

werden, LED „F.W.“ blinkt nicht.

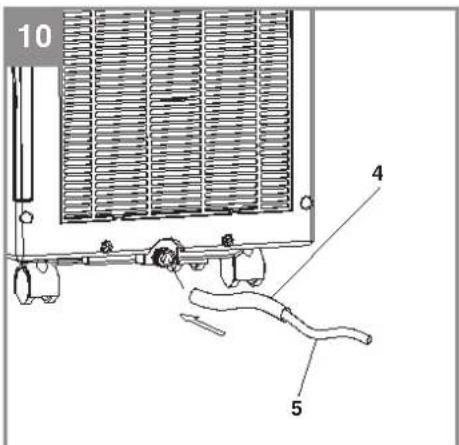

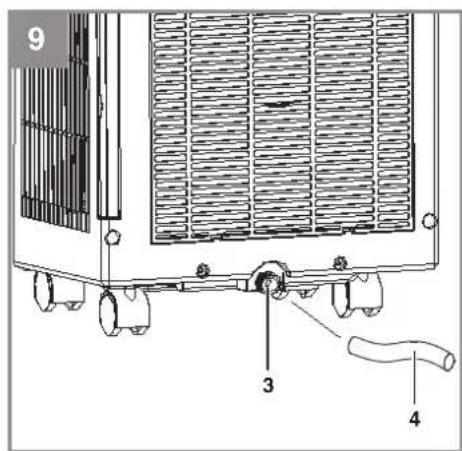

5.11 Ablassen des Kondensats mit

1. Schalten Sie das Gerät aus und ziehen Sie

2. Schrauben Sie die Ablassschraube (1) ab

3. Entfernen Sie den Gummistopfen (2) von der

4. Stecken Sie den Kondensatablassschlauch

(4) auf und sichern Sie ihn mit einer Schelle

5. Der Ablaufschlauch kann mit einem ø18mm

Schlauch (5) verlängert werden. Verwenden Sie dazu ein passendes Verbindungsstück. Hinweis: Der Ablaufschlauch muss leicht abfallend nach außen verlaufen. Die „Kondensatauffangschale voll“ Anzeige ist außer Betrieb.

6. Reinigungsarbeiten durch den

Endverbraucher, Wartung, Ersatzteilbestellung Vor allen Reinigungsarbeiten ziehen Sie den Netzstecker, um einen Stromschlag oder Feuergefahren zu vermeiden.

6.1 Luftfilter reinigen

Die Klimaanlage ist mit 2 Filter ausgestattet:

1. Staubfilter (engmaschiges Filternetz)

2. Aktivkohlefilter (bindet Partikel in der Luft und

verhindert das Entstehen von Bakterien) Achtung: Betreiben Sie das Gerät nie ohne Luftfilter.

Entnehmen Sie die Filterdeckel (Abb. 2/Pos. 8-9), in dem Sie diese seitlich und nach hinten wegziehen. Entfernen Sie anschließend den Aktivkohlefilter. Verwenden Sie einen Staubsauger oder klopfen Sie den Staubfilter leicht aus. Ist der Filter sehr verschmutzt, waschen sie ihn mit warmem Wasser vorsichtig aus. Anschließend gut trocknen lassen.

Der Aktivkohlefilter befindet sich hinter dem oberen Staubfilter und ist nicht waschbar. Seine Lebensdauer ist abhängig von den Betriebsbedingungen. Der Filter sollte geprüft und falls nötig ersetzt werden. Der Filterdeckel mit Aktivkohlefilter wird anschließend wieder am Gerät eingesetzt.

6.2 Gehäusereinigung

Verwenden Sie nur milde Reinigungsmittel und ein weiches Tuch, um das Gehäuse zu reinigen. Verwenden Sie niemals aggressive Mittel, Benzin, Alkohol oder Verdünnung zur Reinigung. Setzen Sie den Filter erst wieder ein, wenn er trocken ist.

Am Ende der Saison lassen Sie das Gerät etwa 3 Stunden in der Ventilatorfunktion laufen.

Anschließend rollen Sie das Netzkabel auf, und wickeln es um die Aufhängung (Abb. 2/ Pos. 7) auf der Geräterückseite.

Stellen Sie ein geeignetes Gefäß unter den Kondensatablass und entfernen Sie den Stopfen. Die Auffangschale wird entleert (s. Anleitung_MK_2100_E_SPK7.indb 11Anleitung_MK_2100_E_SPK7.indb 11 25.09.2018 10:12:3925.09.2018 10:12:39D

Stecken Sie den Stopfen wieder in den Kon- densatablass. Achtung: Ein fehlender oder nicht richtig aufgesteckter Stopfen führt zu Wasseraustritt bei Wiederinbetriebnahme.

Reinigen Sie die Filter und das Gehäuse.

Setzen Sie die Filter, wenn trocken, wieder ein.

Packen Sie das Gerät zur aufrechten Lage- rung an einem staubfreien, trockenen Ort am besten in den Originalkarton.

Im Geräteinneren befi nden sich keine weiteren zu wartenden Teile.

6.5 Ersatzteilbestellung:

Bei der Ersatzteilbestellung sollten folgende An- gaben gemacht werden;

Artikelnummer des Gerätes

Ident-Nummer des Gerätes

Ersatzteilnummer des erforderlichen Ersatz- teils Aktuelle Preise und Infos fi nden Sie unter www.isc-gmbh.info

Wiederverwertung Das Gerät befi ndet sich in einer Verpackung um Transportschäden zu verhindern. Diese Verpa- ckung ist Rohstoff und ist somit wieder verwend- bar oder kann dem Rohstoff kreislauf zurückge- führt werden. Das Gerät und dessen Zubehör bestehen aus verschiedenen Materialien, wie z.B. Metall und Kunststoff e. Defekte Geräte ge- hören nicht in den Hausmüll. Zur fachgerechten Entsorgung sollte das Gerät an einer geeigneten Sammelstellen abgegeben werden. Wenn Ihnen keine Sammelstelle bekannt ist, sollten Sie bei der Gemeindeverwaltung nachfragen. Anleitung_MK_2100_E_SPK7.indb 12Anleitung_MK_2100_E_SPK7.indb 12 25.09.2018 10:12:3925.09.2018 10:12:39D

Äq.) Nenn-Kühlleistung P (rated) in kW 2,1 2,3 2,6 Empfohlene max. Raumgröße in m

Nenn-Leistungsaufnahme (P EER ) in kW 0,805 0,88 0,996 Nennleistungszahl Kühlen (EERd) in kW 2,61 2,61 2,61 Energieeffizienzklasse A A A Leistungsaufnahme (P

) in W 123 102,3 123 Leistungsaufnahme (P

) in W 0,95 0,95 0,95 Einsatzbereich Raumtemperatur 18 – 32 °C 18 – 32 °C 18 – 32 °C Druck max. (MPA) 4,2 4,2 4,2 Entfeuchterleistung max. l/h (30°C / 80% RH) 0,8 1,0 1,0 Ventilatorgeschwindigkeitsstufen 2 + Automatik 2 + Automatik 2 + Automatik Zeitschaltuhr (in h) 1-12 1-12 1-12 Luftdurchsatz max. (m

/h) 370 355 375 Nennstromaufnahme (A) 3,5 4,1 4,5 Kompressortyp Drehkolben Drehkolben Drehkolben Kompressoranlaufstrom RLA max. (A) 18 19 20 Schallleistungspegel db(A) 65 65 65 Treibhauspotenzial (GWP, kg CO

9. Hinweise zur Fehlerbeseitigung

Wenn das Gerät richtig betrieben wird, dürften keine Störungen auftreten. Bei Störungen prüfen Sie die folgenden Möglichkeiten, bevor Sie den Kundendienst verständigen. Störung Mögliche Ursache Behebung Gerät arbeitet nicht oder schaltet selbstständig ab Stromausfall Netzleitung oder Netzstecker beschä- digt? Kondensatauffangwanne voll Die Umgebungstemperatur liegt au- ßerhalb des Arbeitsbereiches Spannung prüfen, ggf. auf Wieder- einschalten warten. Instandsetzung durch Fachbetrieb Kondensatauffangwanne entleeren Gerät nicht außerhalb des Arbeits- bereiches betreiben Gerät kühlt nicht oder nicht zufriedenstellend Abluftschlauch abgeknickt, nach unten geführt, verlängert, verstopft Filter verunreinigt, Öffnungen durch Fremdkörper blockiert Mindestabstände zu klein Unterdruck im Aufstellungsraum bei Betrieb mit Wanddurchbruch Betriebsmodus “Kühlen” nicht ein- gestellt Gerät wird mit Einschaltverzögerung betrieben Solltemperatur zu hoch eingestellt Überspannung durch Blitzschläge Für freien weg der Abluft sorgen Filter reinigen, Fremdkörper ent- fernen Mindestabstände einhalten Druckausgleich durch Öffnen von Tür/ Fenster schaffen Betriebsmodus “Kühlen” einstellen Gerät einschalten Solltemperatur reduzieren Gerät ausschalten, Netzstecker ziehen, nach 5 Minuten Wartezeit neu einschalten Kondenswasser- austritt am Gerät Gerät steht schräg Stopfen der beiden Kondensat-Ab- läufe sind nicht korrekt aufgesteckt oder beschädigt Gerät senkrecht stellen, auf sicheren Stand achten Stopfen korrekt anbringen oder ggf. ersetzen Nach längerem Gebrauch sollte das Gerät durch eine Fachfirma überprüft werden. Anleitung_MK_2100_E_SPK7.indb 14Anleitung_MK_2100_E_SPK7.indb 14 25.09.2018 10:12:4025.09.2018 10:12:40D
