SCHEMATISCHE DARSTELLUNG

1 Bedienfeld
2 Obere Abdeckung
3 Einstellbare Luftungsklappen
4 Rückseite
5 Vorderseite
6 Lenkrollen
7 Abluftschlauch

8 Fenster Einschub-Set

• Sicherheitshinweise 6
  Die wichtigen Eigenschaften im Überblick 10
  Installation und Einstellung 10

Installation des Abluftschlauchs 10
Fenster Einschub-Set Montage 10
Klimagerat installieren 11

Bedienfeld und Fernbedienung 12

Bedienfeld 12
Fernbedienung 13

Schutzfunktionen 14

Frostschutz 14
Überlaufschutz 14
Abtauatomatik. 14
Überhitzungsschutz 14

Entwasserungsmethoden 14

Periodische Entwässerung 14
Ständige Entleerung 15

Reinigung und Wartung. 15
- Verstauung 16
Störungsbehebung 17
- Technische Angaben 18
Entsorgung 18

Francais 20

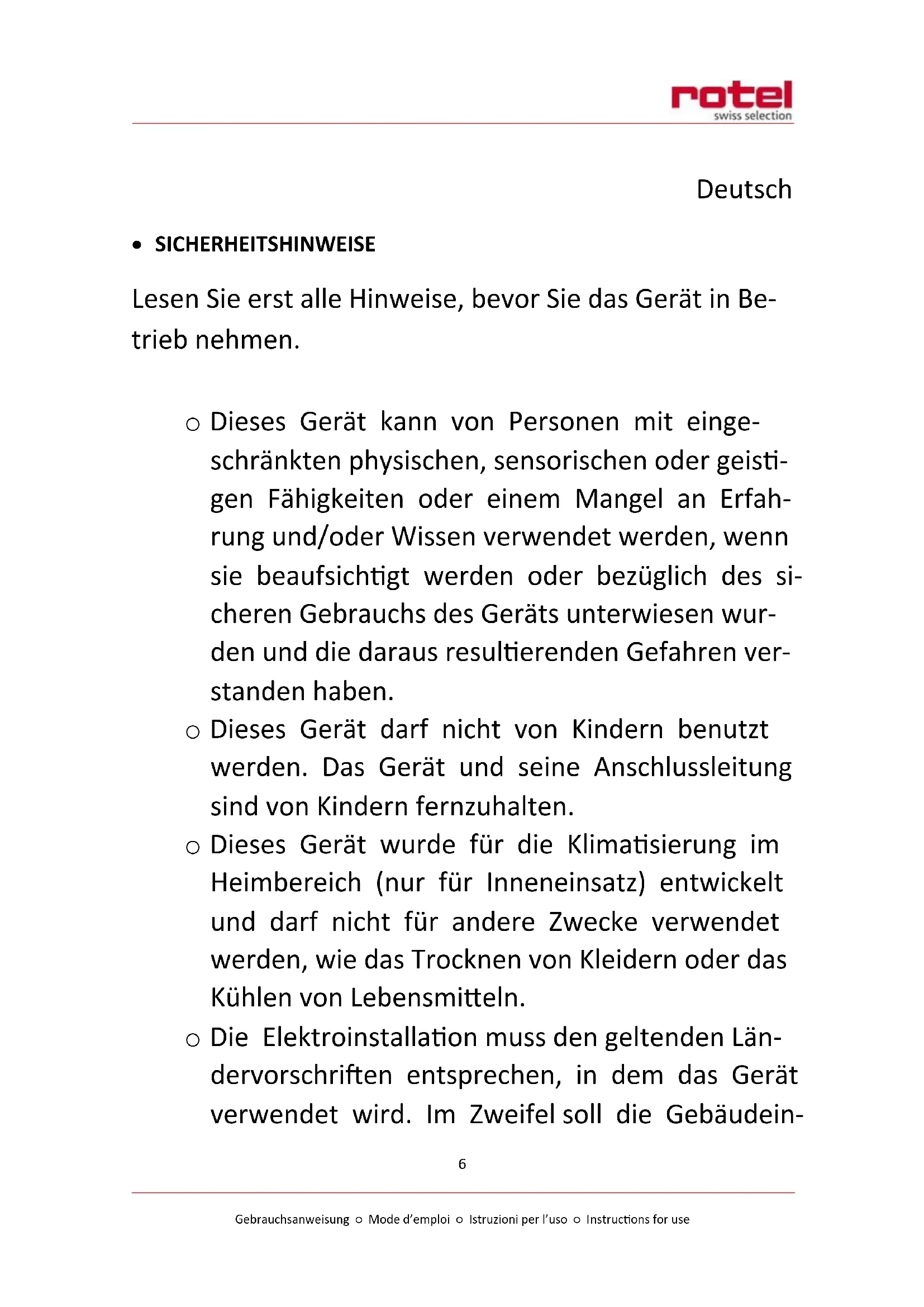

Lesen Sie erst alle Hinweise, bevor Sie das Gerät in Betriebnehmen.

• Dieses Gerät kann von Personen mit eingeschrankten physischen, sensorischen oder geistigen Fähigkeiten oder einem Mangel an Erfahrung und/oder Wissen verwendet werden, wenn sie beaufsichtigt werden oder bezüglich des sicheren Gebrauchs des Geräts unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben.

• Dieses Gerätarf nicht von Kindernbenutzt werden. Das Gerät und seine Anschlussleitung sind von Kindern fernzuhalten.

• Dieses Gerät wurde für die Klimatisierung im Heimbereich (nur für Inneneinsatz) entwickelt und darauf nicht für andere Zwecke verwendet werden, wie das Trocknen von Kleidern oder das Kühlen von Lebensmitteln.

Die Elektroinstallation muss den geltenden Ländervorschriften entsprechen, in dem das Gerät verwendet wird. Im Zweifel soll die Gebäudein

stallation durch eine Fachkraft überprüft und ggf. modifiziert werden.

• Das Gerät muss an eine geerdete Steckdose angeschlossen werden.

• Bevor das Gerät angeschlossen wird, muss die Übereinstimmung der Netzspannung mit der Kennzeichnung auf dem Typenschild überprüft werden.

• Das Gerät darf nicht mit einem beschädigten Kabel oder Stecker, nach einer Fehlfunktion, oder falls es in irgendiner Weise beschädigt wurde, betrieben werden. Es soll zur Überprüfung, Reparatur oder Neueinstellung an die{nachste autorisierte Servicestelle gesendet werden.

• Das Gerät soll bei Nichtgebrauch, während Ausbau- und Reinigungsrarbeiten, oder wenn es nicht unter Beaufsichtigung liegt, ausgescheltet und von der Stromversorgung getrennt werden. Das Gerät soll von der Stromversorgung getrennt werden, indem am Netzstecker gezogen wird und nicht am Netzkabel.

• Dieses Gerät ist nicht damit bestimmt, durch einen externen Timer oder ein separates Fernsteuerungssystem in Betrieb genommen zu werden.

• Sobald das Klimagerät einsatzbereit ist, soll der Netzstecker fest in die Steckdose eingesteckt und das Netzkabel so platziert sein, dass das Stolpern über das Kabel oder das unbeabsichtigte Herausziehen des Steckers verhindert wird.

Es muss darauf geachtet werden, dass keine Gegenstände in den Luftseinlass oder Luftauslass gelangen und diese auch nicht von Objekten blockiert werden. Ein blockierter Luftstrom kann zu einem Leistungsabfall oder einer Funktionstörung führen.

• Das Klimagerät soll stets mit eingesetztem Luftfilter angewendet werden. Der Betrieb ohne den Luftfilter konnte eine übermässige Ansammlung von Staub oder Rückständen im Inneren des Gerätes, mit möglichen Ausfallen verursachen.

• Ein Reparaturversuch, unsachgemäß Installation oder Demontage, sowie die Verwendung von Zubehör, das nicht vom Hersteller empfohlen oder verkauft wurde, kann zu Brandgefahr, Stromschlag oder Verletzungen führen, und jegliche Garantieansprüche wurden erlösen.

• Das Klimagerätarf nicht im Badezimmer oder in anderen nassen Umgebungen installiert und verwendet werden. Jeglicher Kontakt mit Wasser

kann elektrische Schläge oder Beschädigungen am Gerät verursachen.

• Das Gerätarf nicht{naher als 50 cm von brennbaren Stoffen (Alkohol usw.), Wärmequellen oder Druckbehältern (z. B. Spraydosen) installiert werden.

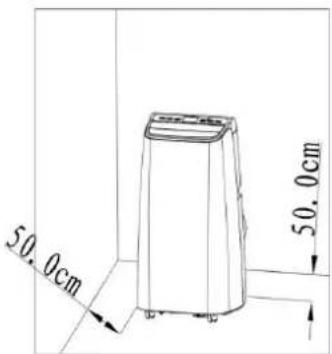

• Ein Abstand von mindestens 50 cm zu Wänden, Möbeln und Vorhängen ist beim Betrieb stets einzuhalten.

- DIE WICHTIGSTEN EIGENSCHAFTEN IM ÜBERBLICK

Neues Erscheinungsbild, kompakte Bauform, schlankes und edles Design.
Verschiedene Betriebsarten wie Kuhlung, Entfeuchtung und Luftung.
Verstellbare Luftungsklappen für die Luftstromrichtung.
LED-Anzeige und benutzerfreundliches Bedienfeld mit Symbolen.
Einfach verstellbar dank der vier leichtlaufenden 360^ -Lenkrollen

- INSTALLATION UND EINSTELLUNG

Achtung: Bevor Sie das mobile Klimagerät zum ersten Mal verwenden, halten Sie es mindestens zwei Stunden lang stehen.
Transportieren und bewegen Sie das Gerät nur in aufrechter Position.
Stellen Sie das Klimagerät auf einen geraden, ebenen und trockenen Untergrund, halten Sie einen Mindestabstand von 50 cm um das Gerät herum fein, für eine optimale Luftzirkulation.

Installation des Abluftschlauchs

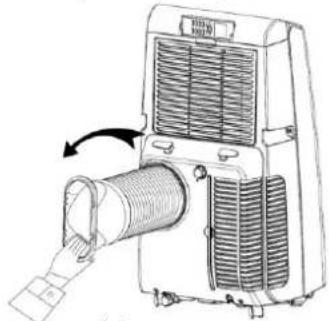

Schrauben Sie den Abluftschlauch (mit Adapter) an die Abluftöffnung an der Rückseite des Gerätes (im Gegenuhrzeigersinn, Abb. 1).

Abb.1

Fenster Einschub-Set Montage

Öffnen Sie das Fenster zur Häfte und bringen Sie das Fenster Einschub-Set am Fensterrahmen an (siehe Abbildungen 2 und 3). Die Montage kann in horizontaler und vertikaler Richtung erfolgen.
Passen Sie das Fenster Einschub-Set an die Grosse des Fensters an, indem Sie seine Enden an den Fensterrahmen angeichen undihn fixieren.

Abb. 2

Abb.3

Klimagerät installieren

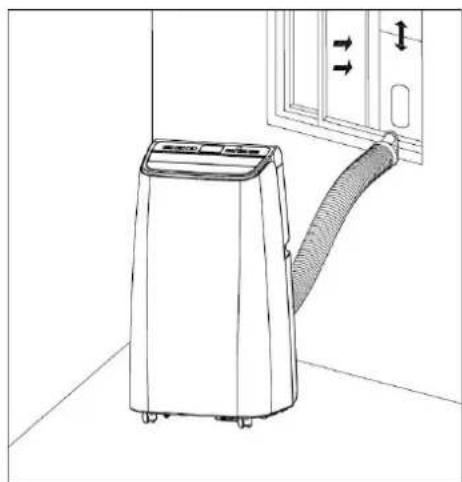

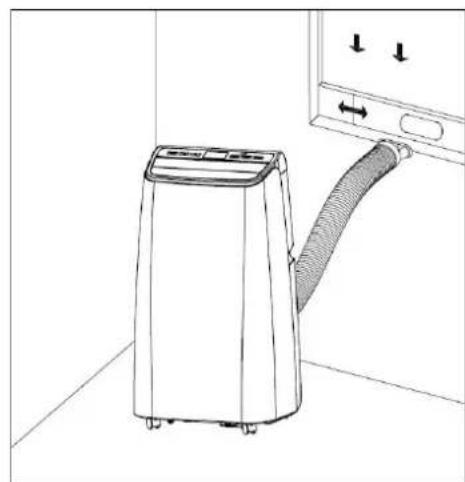

• Stellen Sie das Gerät mit montiertem Abluftschlauch in die Nähe vom Fenster. Beachten Sie darauf den Mindestabstand von 50 cm zwischen dem Gerät und den angrenzenden Wänden oder Gegenständen (Abb. 4).

Hinweise:

• Das flache Ende des Abluftschlauchs muss ordnungsgemäß eingerastet sein.
  ○ Der Luftschlaucharf nicht verdrecht sein oder grossere Biegungen aufweisen (mehr als 45^ ). Platzieren Sie keine Hindernisse in der Naze vom Luftteinlass oder Luftauslass der Anlage.

Abb. 4

Ziehen Sie die Enden des Abluftschlauchs auseinander und schliessen Sie das flache Ende des angeschlossenen Abluftschlauchs mit der ovalen Öffnung am Fenstereinschub-Set an (siehe Abbildungen 5 und 6).

Abb.5

Abb.6

Anmerkung:

○ Der Abluftschlauch kann von 28 cm bis 150 cm verlangert werden; seine Länge ist passend für diese Produkt konzipiert. Verlängern Sieihn nicht noch weiter und tauschen Sieihn auch nicht gegen einen anderen Schlauch aus, da dies die Funktion des Klimagerates negativ beeinträchtigen konnte.
Lassen Sie den Luftabzug immer frei, um das Gerät vor Überhitzung zu schützen.

BEDIENFELD UNDFERNBEDIENUNG

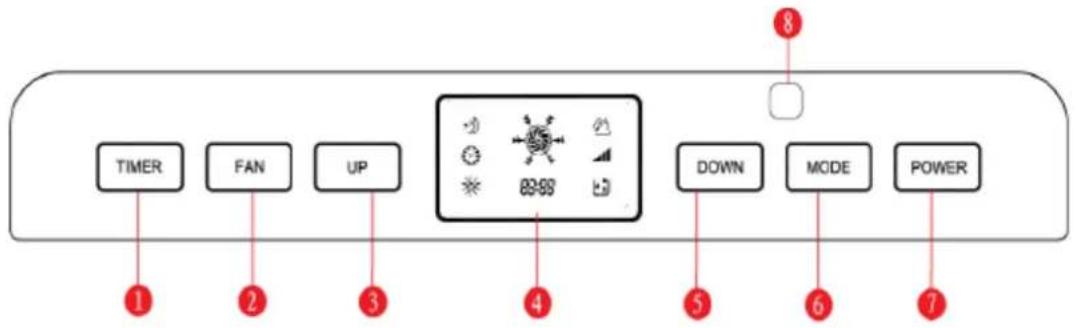

Bedienfeld

1 TIMER-Taste
2 Einstellung der Ventilatorgeschwindigkeit (FAN)
3 Auf-Taste (UP)
4 LCD Anzeige
5 Ab-Taste (DOWN)
6 Betriebsmodus Wahltaste (MODE)
7 Ein/Aus-Taste (POWER)
8 Empfangsfenster der Fernbedienung

Ein/Aus-Taste

Zum ein- und ausschalten des Gerätes.

Betriebsmodus Wahltaste

Um eine Betriebsart auszuwahlen: kühlen, trocknen oder luften.

Tasten Auf und Ab

Zum Anpassen (anheiten/absenk) der Temperatureinstellung oder Timereinstellungen. Zum Umstellen von Grad Celsius auf Fahrenheit, beiden Tasten gleichzeitig drücken.

Einstellung der Ventilatorgeschwindigkeit

• Im Kühlen- oder Lüften-Modus, um den Betrieb mit hoher, mittlerer oder niedriger Windgeschwindigkeit einzustellen.
  Im Modus Trocknen kann die Taste nicht verwendet werden, da die niedrigste Windgeschwindigkeit vorprogrammiert ist.

Timer-Taste

• Wenn das Klimagerät eingeschaltet ist, drücken Sie die Taste um das automatische Abschaltprogramm zu aktivieren. Wenn sich das Gerät im Schlafmodus befindet, aktiviert die TIMER-Taste das automatische Einschaltprogramm.
  Nach dem Tastendruck blinkt die Anzeige; die Zeiteinstellung erfolgt durch das Betätigen der Auf- und Ab-Tasten.
  Das Zeiteinstellungsfenster liegt zwischen 1 und 24 Stunden und die Anpassung erfolgt in Intervallen von 1 Stunde.

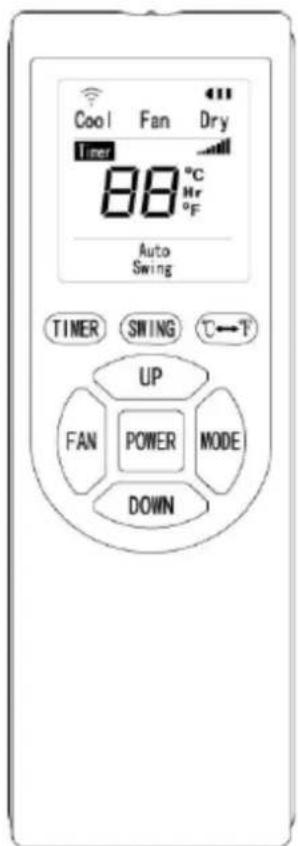

Fernbedienung

O POWER: Zum ein- und ausschalten des Gerätes.
O MODE: Drucken Sie die Taste, um zwischen den Modi Kuhlen (COOL), Luften (FAN) und Entfeuchten (DRY) umzuschalten.
O UP: Um den Temperatur- und Zeiteinstellwert zu erhöhen.
O DOWN: Um den Temperatur- und Zeiteinstellwert zu reduzieren.
FAN: Um die Ventilatorgeschwindigkeit zyklisch auszuwahlen, zwischen hoch, mittel und niedrig.
O TIMER: Um eine Zeiteinstellung zu programmieren.
O SWING: Zum Ein- oder Ausstellenden Schwenk Funktion. Die Luftströmung kann in verschiedene Richtung orientiert werden.
^ C - > ^ :Zum Anpassen der Temperaturskala zwischen ^ C und F.

Fernbedienung

- SCHUTZFUNKTIONEN

Frostschutz

Im Modus Kühlen, Entfeuchten oder im Energiesparmodus, das Gerät wechselt automatisch in den Schutzstatus sobald die Temperatur im Abluftschlauch unter ein bestimmtes Niveau absinkt. Wenn die Temperatur ansteigt, setzen die Klimaanlage den Normalbetrieb automatisch fort.

Überlaufschutz

• Wenn der Wasserstand in der Bodenwanne einen vorbestimmten Stand erreicht, wird ein Alarmton ausgelöst und auf der Digitalanzeige leuchtet "FL". In dem Fall müssen Sie den Ablaufschlauch über ein Ausgussbecken halten, um den Wassertank zu entleeren (nähere Informationen unter Entwässerungsmethoden am Ende dieseres Kapitels). Die Klimaanlage setzen den Normalbetrieb automatisch fort, sobald die Alarmursache behoben ist.

Abtau automatik

Die Maschine verfügbar über eine automatische Abtaungsfunktion.

Überhitzungsschutz

• Wenn das Klimageräte plötzlich ausgeschelt wird oder bei einem Stromausfall, sorgt eine elektronische Schaltung davon, dass der Kompressor aus Sicherheitsgründen erst nach drei Minuten wieder startet.

ENTWÄSSERUNGSMETHODEN

Periodische Entwässerung

• Wenn das Gerät stoppt weil die Bodenwanne voll ist, schalten Sie es aus undziehen Sie den Netzstecker.

Hinweis: Bewegen Sie das Klimagerät vorsichtig, andernfalls kann das Wasserinnen überlaufen.

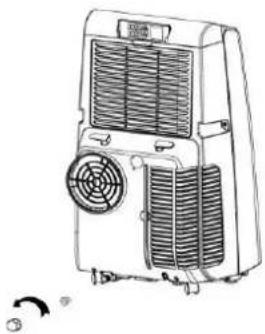

Stellen Sie einen Eimer unter den beiden Wasserauslass auf der Rückseite des Gerätes.
Schauben Sie die Verschlusskappe für den Ablauf auf undziehen Sie den Bodenablaufstopfen, damit das Wasser automatisch in den Eimer fließen kann.

Hinweise:

• Halten Sie den Behälterablassdeckel und den Stöpsel in Reichweite.
• Sie können das Gerät damit leicht nach halten kippen.

• Sollte der Wasserbehälter nicht dieGPCe Menge des Wassers auf einmal aufnehmen, schliessen Sie den Bodenablaufstopfen fruh genug, damit kein Wasser auf den Boden oder den Teppich fliesst.

• Wenn kein Wasser mehr auslauf, setzen Sie den Bodenablaufstopfen ein und schliessen Sie den Behälterablassdeckel wieder.

Bemerkung: Vergessen Sie nicht, den Bodenablaufstopfen wiedereinzusetzen, bevor Sie die Anlage wieder einschalten.

Ständige Entleerung

Nur einsetzbar im Kühlen- und Entfeuchten-Modus.

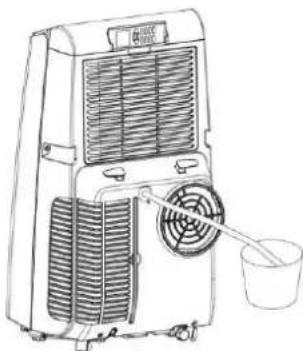

Schrauben Sie den Behalterablassdeckel ab und öffnen Sie den Bodenablaufstopfen.
Schliessen Sie ein Ende des Entwasserungsschlauches an die Abflussöffnung an
Legen Sie das andere Schlauchende in einen Eimer.

- REINIGUNG UND WARTUNG

Schalten Sie das Gerät vor Reinigung- und Wartungsarbeiten aus undziehen Sie den Stecker aus der Steckdose.

Reinigung des Gehäuses

Reinigen Sie das Gerät mit einem leicht angefeuchteten Tuch. Benutzen Sie kein Benzin, keinen Alkohol und keine Lösungsmittel, die die Oberfläche des Klimagerates beschädigten können.

Reinigung der Filter

• Falls Filterrahmen und Filter verstaubt sind, vermindert sich die Leistung des Klimagerates. Die Luftfilter sollen den deswegen nach jeder zweiten Betriebswoche gereinigt werden.

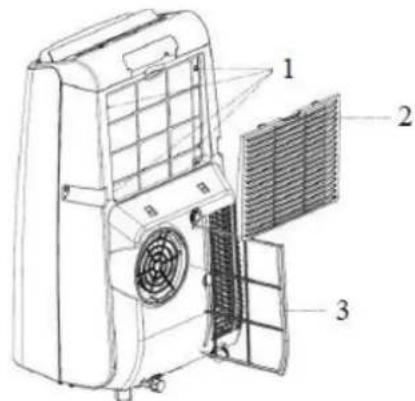

1 Halteschrauben
2 Oberer Filterrahmen
3 Unterer Filterrahmen

Reinigung des oberen Filters

o Greifen Sie den Filterrahmen des EVA-Filters mit den Händen. Ziehen Sieihn von oben herunter. Entfernen Sie die 4 Schrauben, die den Filterrahmen halten. (siehe Abbildung).

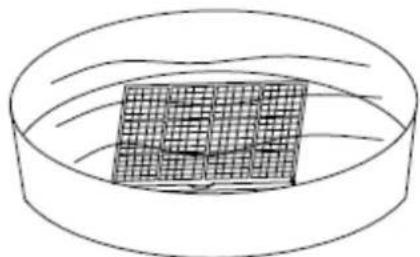

Legen Sie den Luftfilter in lauwarmes Wasser (ca. 40^ ) mit einem neutralen Waschmittel ein, spulen und setzen Sieihn an einem schattigen Ort trocknen.

Reinigung des unteren Filters

Halten Sie den Griff des Kondensator-Schutz-Filterrahmens undziehen Sie ihn raus.
Legen Sie den Luftfilter in lauwarmes Wasser (ca. 40^ ) mit einem neutralen Waschmittel ein, spulen und setzen Sieihn an einem schattigen Ort trocknen.

VERSTAUUNG

Schrauben Sie die Abdeckung des Ablaufs auf, öffnen Sie die Kappe. Lassen Sie das ganze Restwasser in ein Becken ab oder schwenken Sie das Gerät leicht nach halten, um das Wasser in einen Behälter zu leiten.
Lassen Sie das Gerät im FAN-Modus (lüften) einen halben Tag lang in einem warmen und trockenen Raum laufen, um Schimmelbildung im Gerät zu verhindern.
Schalten und stecken Sie das Gerät aus, wickeln Sie das Netzkabel um den Kabelhalter, setzen Sie die Kappe und Ablaufdeckplatte wieder ein.
○ Demontieren Sie den Abluftschlauch und verwahren Sieihn.
Entfernen Sie die Batterien aus der Fernbedienung.
Decken Sie das Gerät mit einer Kunststofffolie ab. Lagern Sie das Klimagerät an einem sauberen, trockenen und staubfreien Ort, ausserhalb der Reichweite von Kindern.

STÖRUNGSEHEBUNG

Problem	Mögliche Ursache	Lösung
Das Gerät Funktioniert nicht	Kein Strom	Stecken Sie den Stecker ein und schalten Sie das Gerät ein
	Display zeigt FL	Entleeren Sie den Wassertank
	Die Umgebungstemperatur ist zu hoch oder zu gering?	Das Gerät lauft nur bei Temper- aturen zwischen 7 und 35 °C
	Die Raumtemperatur ist geringer, als die eingestellte Temperatur im Kühlen- Modus	Ändern Sie die eingestelle Temperatur
	Die Umgebungstemperatur ist zu niedrig im Entfeuchtungsmodus	Stellen Sie das Gerät in einen Raum mit einer Umgebung- stemperatur über 17 °C
Es ist nicht kalt genug	Direktes Sonnenlicht	Schliessen Sie die Vorhänge
	Türen und Fenster sind offen, der Raum ist voller Menschen oder es gibt andere Wärmequellen	Schliessen Sie Türen und Fen- ster oder fügen Sie eine weitere Klimaanlage hinzu
	Die Filter sind schmutzig	Reinigen oder ersetzen Sie die Filter
	Lufteinlass/Luftauslass ist verstopft	Entfernen Sie alle Fremdkörper
Der Lärmpegel ist zu hoch	Das Kühlergebnüt ist uneben positioniert	Stellen Sie das Gerät auf einen ebenen Untergrund
Der Kompressor Funktioniert nicht	Der Überhitzungsschutz ist aktiv	Lassen Sie das Gerät 3 Minuten lang abkühlen, bevor Sie es wieder einschalten
Die Fernbe-dienung funke-tioniert nicht	Die Entfernung zum Gerät ist zu gross	Gehen Sie mit der Fernbe-dienung{naher an das Gerät hersan und richten Sie die Fern-bedienung direkt auf den Sensor
	Die Fernbedienung zeigt nicht auf den Sensor
		am Gerät
	Die Batterien sind aufgebraucht	Tauschen Sie die Batterien aus
E1 wird an- gezeigt	Fehler am Abluftschlauchtemperatur- Sensor	Prüfen Sie den Sensor und den betroffenen Schaltkreis
E2 wird an- gezeigt	Fehler am Raumtemperatur-Sensor	Prüfen Sie den Sensor und den betroffenen Schaltkreis

Versuchen Sie nicht, das Gerät selbst zu zerlegen, oder zu reparieren. Unqualifiziertem Reparaturversuche am Gerät konnen zu schweren Körperverletzungen oder erheblichem Sachschaden führen und jegliche Garantieansprüche wurden erlöschen.

Sollten Probleme auftreten, die unbekannt sind oder die empfohlene Lösung nicht Funktionieren, Kontaktieren Sieitte eine Fachkraft.

TECHNISCHE ANGABEN

Masse (H x B x T)	730 x 360 x 430 mm
Umgebungstemperaturbereich	7 - 35 °C
Nenneingangsleistung	910 W
Netzspannung	220 - 240 V
Nennfrequenz	50 Hz
Netto Gewicht	27.5 kg
Kältemitteltyp	R410A
GWP	2090
Kältemittelmenge	500 g

Dieses Klimagerät enthalt den Kältemitteltyp R410A, welche ein nicht brennbares fluoriertes Treibhausgas ist, das dem Kyoto-Protokoll unterliegt. Das globale Erwärzungspotential (GWP) beträgt 2090.

- ENTSORGUNG

Für eine sachgerechte Entsorgung ist das Gerät dem Fachhändler, der Servicestelle oder der Firma Rotel AG zurückzugeben.
Die Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte (WEEE) legt fest, dass Haushaltsgeräte nicht mit dem normalen Hausmüll entsorgt werden dürfen. Altgeräte sind getrennt zu sammeln, um einsersects Wiederverwertung und Recycling zu optimieren und anderersects potenzielle Gesundheits- und Umweltgefahren zu ver

hindern. Die durchgestrichene Mülltonne erscheint auf allen Produkten, um die Besitzer an ihre Verpflichtung zur Mülltrennung zu erinnern. Für weitere Informationen zur fachgerechten Entsorgung von Haushaltsgeräten setzen Sie sichitte mit ihren lokalen Behörden oder dem Handler in Verbindung.

Dieses Gerät entspricht den folgenden EU-Richtlinien:

2014/35/EU (Niederspannungsrichtlinie) 2014/30/EU (Richtlinie über die elektron magnetische Verträgelichkeit)
