Produkttyp	Holzherd mit Backofen
Marke	La Nordica
Modell	Contina Forna
Nennleistung	6,5 kW
Wirkungsgrad	79,9 %
Brennstoff	Holzscheite (Feuchtigkeit < 20 %)
Maximale Brennstoffmenge	1,9 kg/h

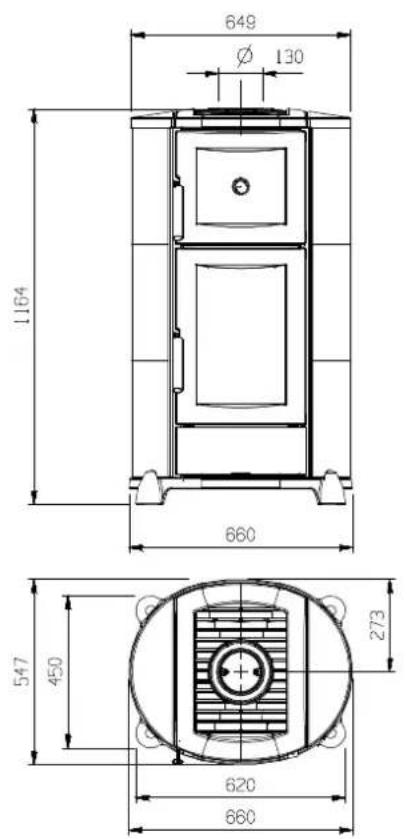

Abmessungen (H × B × T)	1164 × 660 × 554 mm
Backofenabmessungen (B × H × T)	268 × 238 × 338 mm
Rauchrohrdurchmesser	130 mm
Rosttyp	Schwenkbarer Flachrost
Materialien	Verzinkter Stahl, Gusseisen, Keramik, Glaskeramik
Luftregler	Primärluft und Sekundärluft
Panoramaglasscheibe	Keramik, bis 700 °C beständig
Heizvolumen (je nach Dämmung)	Bis zu 186 m³
Brandschutz	Mindestabstände, feuerfester Untergrund, Wandschutz
Wartung	Jährliche Reinigung des Rauchrohrs, Glasreinigung im kalten Zustand, regelmäßige Leerung des Aschekastens
Installation	Anschluss an einen unabhängigen Rauchabzug, externe Luftzufuhr empfohlen

Häufig gestellte Fragen - Contina Forna La Nordica

Welche Holzart verwenden?

Verwenden Sie trockenes Scheitholz (Feuchtigkeit < 20 %), wie Buche oder Eiche. Vermeiden Sie Nadelhölzer (Tanne, Lärche) und behandeltes Holz.

Wie zünde ich den Ofen an?

Verwenden Sie Anzündholz und Zeitungspapier, öffnen Sie den Primärluftregler vollständig. Sobald das Feuer brennt, laden Sie Brennstoff nach und schließen Sie die Primärluft. Verwenden Sie niemals brennbare Flüssigkeiten.

Warum kommt weißer Rauch aus dem Schornstein?

Weißer Rauch zeigt an, dass das Holz zu feucht ist oder die Lufteinstellung falsch ist. Überprüfen Sie die Holzfeuchtigkeit und öffnen Sie den Sekundärluftregler weiter.

Wie stelle ich die Heizleistung ein?

Verwenden Sie den Primärluftregler (unter der Tür) für den Grundluftstrom und den Sekundärluftregler (über der Tür) für die Nachverbrennung. Ein größerer Luftdurchlass erhöht die Leistung.

Wie reinige ich die Glasscheibe?

Reinigen Sie nur im kalten Zustand mit einem weichen, trockenen Tuch. Vermeiden Sie Scheuermittel oder chemische Produkte. Eine korrekte Einstellung der Sekundärluft reduziert Ablagerungen.

Welcher Sicherheitsabstand ist einzuhalten?

Vor der Tür beträgt der Mindestabstand 100 cm (40 cm mit hinterlüftetem Schutz). An den Seiten und hinten folgen Sie den Angaben auf dem Produktetikett. Der Boden muss feuerfest sein.

Kann ich Kohle oder Abfälle verwenden?

Nein. Nur Holz ist erlaubt. Kohle, Abfälle, lackiertes Holz oder Kunststoffe beschädigen den Ofen und den Schornstein und führen zum Erlöschen der Garantie.

Was tun bei einem Schornsteinbrand?

Schließen Sie sofort die Tür und die Luftregler. Löschen Sie mit einem CO2-Feuerlöscher. Verwenden Sie kein Wasser. Rufen Sie die Feuerwehr und lassen Sie den Schornstein überprüfen.

Wie oft muss der Aschekasten geleert werden?

Leeren Sie regelmäßig die Ascheschublade, bevor sie voll ist, um eine Überhitzung des Rostes zu vermeiden. Lassen Sie immer 3-4 cm Asche im Feuerraum.

Kann der Ofen die ganze Nacht heizen?

Holz ist kein Langzeitbrennstoff. Für einen Dauerbetrieb regelmäßig nachlegen. Eine übermäßige Überladung kann den Ofen beschädigen.

BEDIENUNGSANLEITUNG Contina Forna La Nordica

ANWEISUNGEN FÜR DIE AUFSTELLUNG, DEN GEBRAUCH UND DIE WARTUNG – DE INSTRUCTIONS POUR L'INSTALLATION, L'UTILISATION ET L'ENTRETIEN - FR

STUFA CAMINO / CHIMNEY STOVE / KAMINOFEN / POELE CHEMINEE

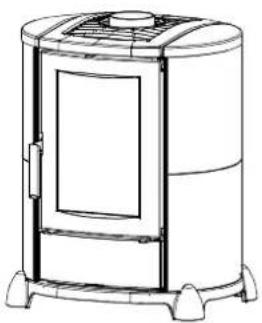

CORTINA - CORTINA FORNO

Testata secondo / Tested according to / Geprüft nach / Certifié selon EN 13240

IT - PER EVITARE DANNI ALL'APPARECCHIO, RISPETTARE IL CARICO ORARIO DI COMBUSTIBILE INDICATO NEI PRESENTE LIBRETTO.

EN – TO AVOID DAMAG ES TO THE APPLIANCE, PLEASE RESPECT THE MAX. FUEL QUANTITY (KG/HR) INDICATED IN THE USER'S MANUAL.

DE – UM SCHÄDEN AN DEM GERÄT ZU VERMEIDEN, BITTE BEACHTEN SIE DIE BRENNSTOFFMENGE (KG/H) LT. BEDIENUNGSANLEITUNG.

FR - POUR EVITER DES DOMMAGES A L'APPAREIL RESPECTER LA QUANTITE' MAX. DE COMBUSTIBLE (KG/H) COMME INDIQUE DANS LA NOTICE D'UTILISATION.

NORME DI SICUREZZA SUGLI APPARECCHI

SICHERHEITSVORSCHRIFTEN BEI DEN AUSRÜSTUNGEN

Um die Sicherheitsvorschriften zu beachten, ist es notwendig, unsere Produkte vorsichtig nach den in diesem Handbuch enthaltenen Anweisungen zu installieren und anzuwenden.

NORMES DE SECURITE SUR LES APPAREILS

KONFORMITÄTSERKLÄRUNG DES HERSTELLERS

Betreff: Fehlen von Asbest und Kadmium

Wir bestätigen, dass die verwendeten Materialen oder Teilen für die Herstellung der La Nordica Geräte ohne Asbest und Derivat sind und auch das Lot für das Schweißen immer ohne Kadmium ist.

Betreff: Ordnung CE n. 1935/2004. Wir erklären in alleiniger Verantwortung, dass die Materialien der Teile, die für den Kontakt mit Lebensmitteln vorgesehen sind, für die Nahrungsbenutzung geeignet sind und der Richtlinien CE n. 1935/2004 erfüllen.

DÉCLARATION DE CONFORMITÉ DU FABRICANT

1. TECHNISCHE DATEN....31
2. TECHNISCHE BESCHREIBUNG 32
3. AUFSTELLHINWEISE....32
4. BRANDSCHUTZ 33

4.1. NOTFALLMASSNAHMEN 34

1. SCHORNSTEINROHR 34
   5.1. SCHORNSTEIN 35
2. KAMINANSCHLUSS....37
3. LUFTZUFLUSS AM AUFSTELLUNGSORT WÄHREND DER VERBRENNUNG....37
4. ZULÄSSIGE / UNZULÄSSIGE BRENNSTOFFE 38
5. ANFEUERUNG 39
6. NORMALBETRIEB....39
7. BETRIEB IN DER ÜBERGANGSZEIT 40
8. BACKEN (wenn anwesend)....40
9. WARTUNG UND PFLEGE....40

13.1. REINIGUNG DES SCHORNSTEINS....41

13.2. REINIGUNG DES GLASES 41
13.3. REINIGUNG DES FEUERROSTES 41

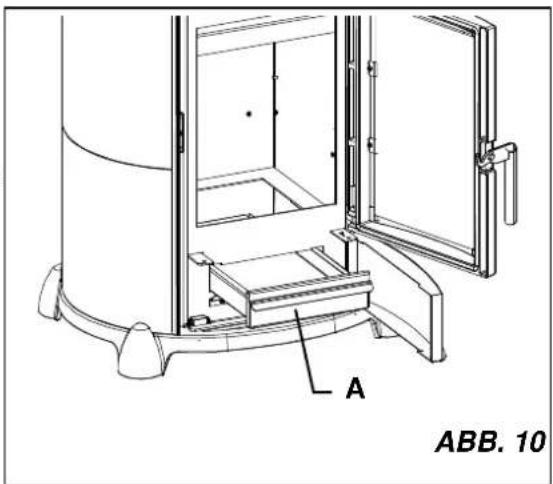

13.4. REINIGUNG DES ASCHEKASTENS 42
13.5. DIE MAJOLIKEN 42

1. SOMMERPAUSE 42

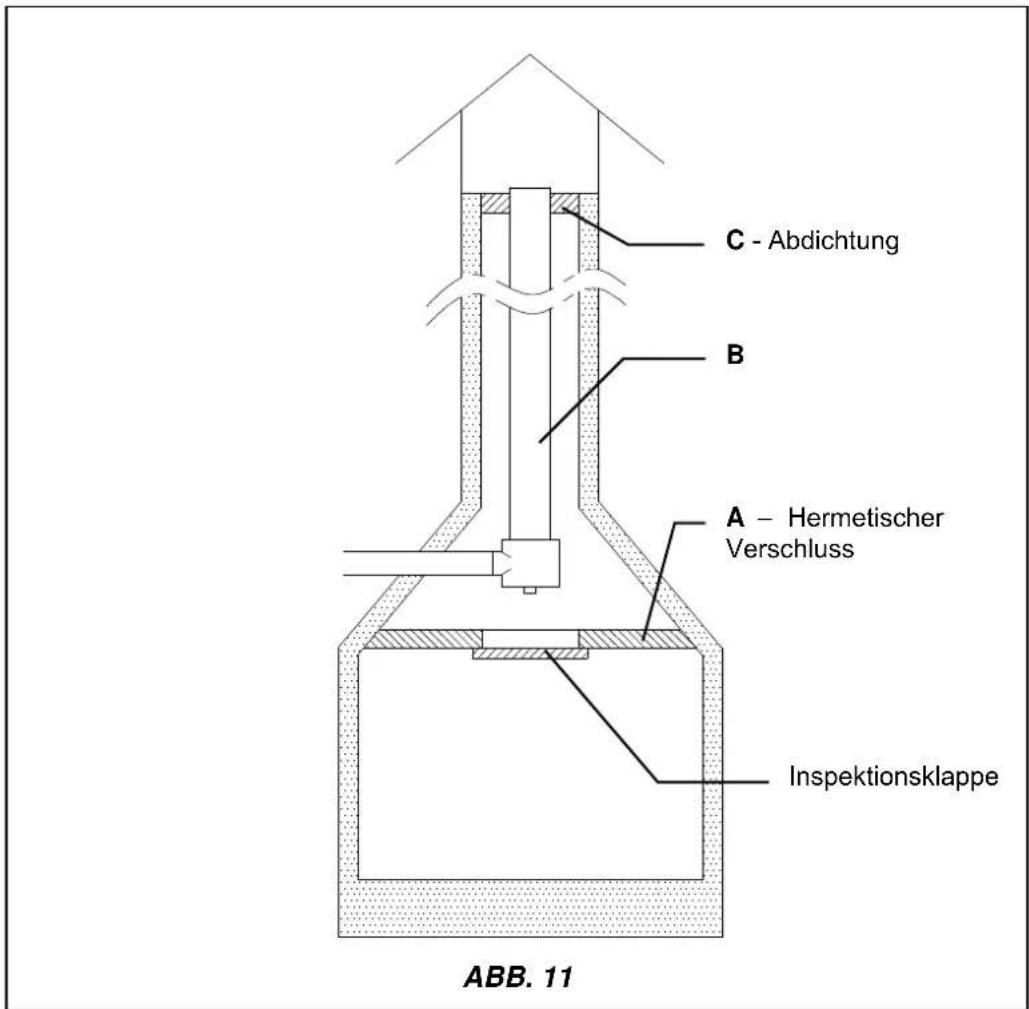

2. ANSCHLUSS AN DEN RAUCHABZUG EINES OFFENEN KAMINS 42
3. MONTAGGIO PIASTRELLE / TILES ASSEMBLY / MONTAGE DER KACHELN / MONTAGE DES FAIENCES. ..... 57

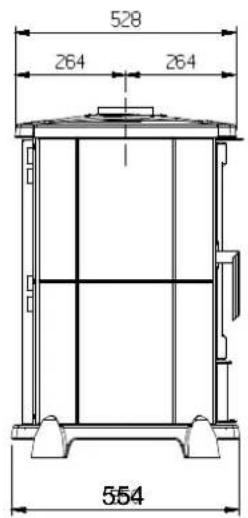

4. SCHEDA TECNICA / TECHNICAL DATA SHEETS / TECHNISCHE PROTOKOLLE / FICHE TECHNIQUE....58
5. POSIZIONE DEFLETTORE FUMI / POSITION OF THE SMOKE DEFLECTOR / STELLUNG DER RAUCHUMLENKPLATTE / POSITION DEFLECTEUR FUMEES 60

TABLE DES MATIERES

FR

1. DONNEES TECHNIQUES......44
2. DESCRIPTION TECHNIQUE....45
3. NORMES POUR L'INSTALLATION....45
4. SECURITE ANTINCENDIE....46

4.1. INTERVENTION EN CAS D'URGENCE....47

1. CONDUIT DE FUMEE....47
   5.1. POSITION DU TERMINAL DU CONDUIT DE FUMEE....48
2. RACCORDEMENT AU CONDUIT DE FUMEE 50
3. AFFLUX DE L'AIR DANS LE LIEU D'INSTALLATION PENDANT LA COMBUSTION .... 50
4. COMBUSTIBLES ADMIS/NON ADMIS 51
5. ALLUMAGE....52
6. FONCTIONNEMENT NORMAL....52
7. FONCTIONNEMENT PENDANT LES PERIODES DE TRANSITION 53
8. UTILISATION DU FOUR (ou présent) 53
9. ENTRETIEN ET SOIN 54

13.1. NETTOYAGE DU CONDUIT DE FUMEE....54
13.2. NETTOYAGE DE LA VITRE 54
13.3. NETTOYAGE GRILLE FOYER....54
13.4. NETTOYAGE DU CENDRIER 55
13.5. LES FAIENCES LA NORDICA

1. ARRET PENDANT L'ETE....55
2. RACCORDEMENT AU CONDUIT DE FUMEE D'UNE CHEMINEE OU D'UN FOYER OUVERT 55
3. MONTAGGIO PIASTRELLE / TILES ASSEMBLY / MONTAGE DER KACHELN / MONTAGE DES FAIENCES. ..... 57
4. SCHEDA TECNICA / TECHNICAL DATA SHEETS / TECHNISCHE PROTOKOLLE / FICHE TECHNIQUE....58
5. POSIZIONE DEFLETTORE FUMI / POSITION OF THE SMOKE DEFLECTOR / STELLUNG DER

RAUCHUMLENKPLATTE / POSITION DEFLECTEUR FUMEES 60

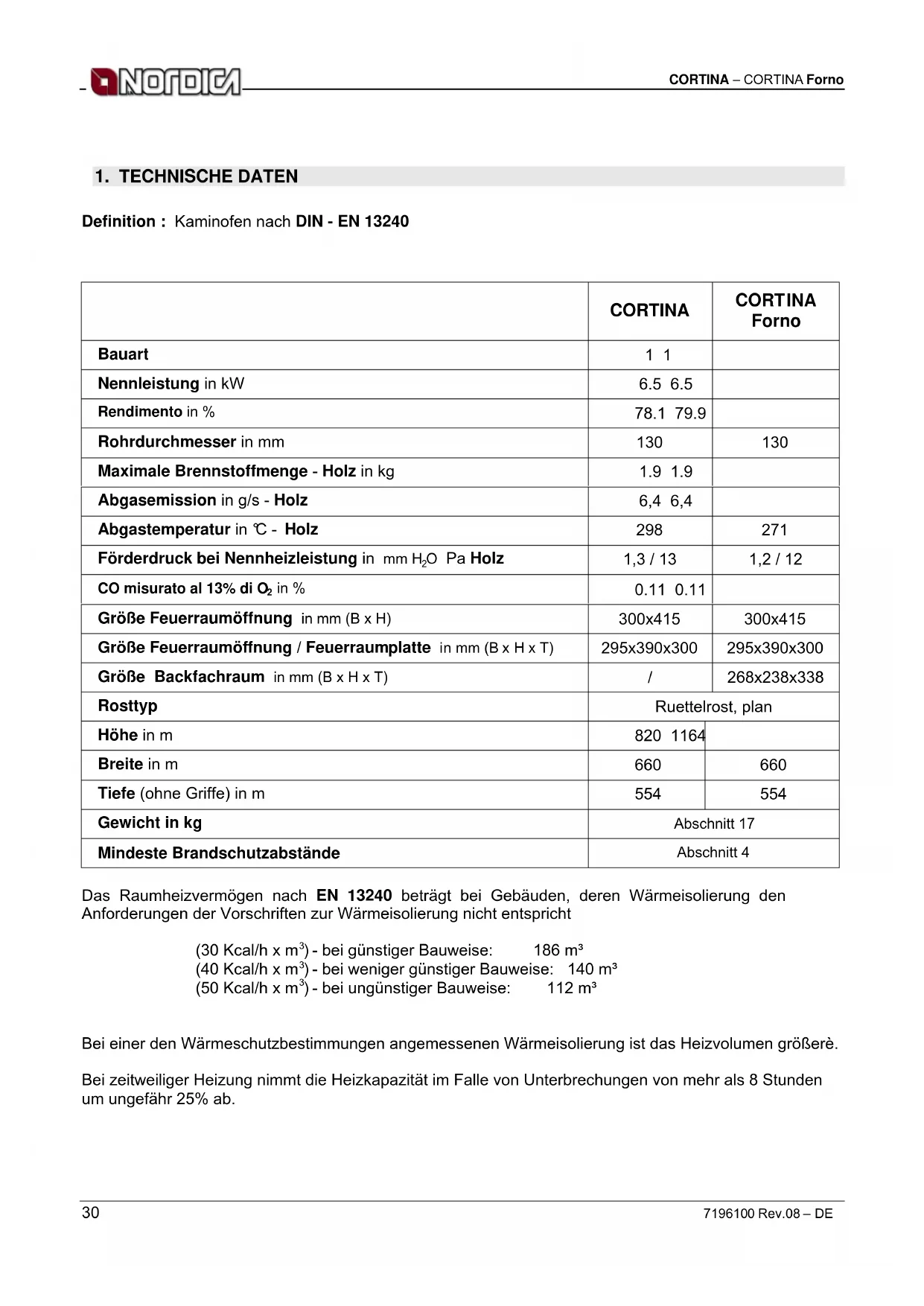

1. DATI TECNICI

Definition : Kaminofen nach DIN - EN 13240

	CORTINA	CORTINA Forno
Bauart	1 1
Nennleistung in kW	6.5 6.5
Rendimento in %	78.1 79.9
Rohrdurchmesser in mm	130	130
Maximale Brennstoffmenge - Holz in kg	1.9 1.9
Abgasemission in g/s - Holz	6,4 6,4
Abgastemperatur in °C - Holz	298	271
Förderdruck bei Nennheizleistung in mm H_2O Pa Holz	1,3 / 13	1,2 / 12
CO misurato al 13% di O_2 in %	0.11 0.11
Größe Feuerraumöffnung in mm (B x H)	300x415	300x415
Größe Feuerraumöffnung / Feuerraumplatte in mm (B x H x T)	295x390x300	295x390x300
Größe Backfachraum in mm (B x H x T)	/	268x238x338
Rosttyp	Ruettelrost, plan
Höhe in m	820 1164
Breite in m	660	660
Tiefe (ohne Griffe) in m	554	554
Gewicht in kg	Abschnitt 17
Mindeste Brandschutzabstände	Abschnitt 4

Das Raumheizvermögen nach EN 13240 beträgt bei Gebäuden, deren Wärmeisolierung den Anforderungen der Vorschriften zur Wärmeisolierung nicht entspricht

(30 Kcal/h x m ^3 ) - bei günstiger Bauweise: 186 m ^3

(40 Kcal/h x m³) - bei weniger günstiger Bauweise: 140 m³

(50 Kcal/h x m ^3 ) - bei ungünstiger Bauweise: 112 m ^3

Bei einer den Wärmeschutzbestimmungen angemessenen Wärmeisolierung ist das Heizvolumen größerè.

Bei zeitweiliger Heizung nimmt die Heizkapazität im Falle von Unterbrechungen von mehr als 8 Stunden um ungefähr 25% ab.

2. TECHNISCHE BESCHREIBUNG

Die Kaminöfen von La Nordica eignen sich zum Beheizen von Wohnräumen über bestimmte Zeiträume. Als Brennstoff werden Holzscheite verwendet.

Der Ofen besteht aus emaillierten und verzinkten Stahlblechplatten, Gusseisenteilen (Rost und Rostträger des Feuerraums, Rauchring), Details aus Stein und Majolika. Der Feuerraum ist innen mit einzelnen Gusseisenplatten und feuerfestem Material (Ironker) ausgekleidet. Im Feuerraum befinden sich ein Rostträger und ein leicht herausziehbarer Planrost aus dickem Gusseisen.

Die Zugumlenkungsplatte aus Vermiculit im Inneren reflektiert die Ausstrahlung des Feuers und erhöht die Temperatur im Feuerraum zusätzlich. Durch die Ausnutzung der Abgasströme wird die Verbrennung verbessert und der Wirkungsgrad erhöht. (siehe pag.60)

Die Sichtfenstertür aus Keramikglas aus einem einzigen Stück (beständig bis zu 700°C) ermöglicht eine fasziniere nde Sicht auf die brennenden Flammen und verhindert den Austritt von Funken und Rauch. Unter der Tür des Feuerraums befindet sich eine herausziehbare Aschenlade mit entsprechender Verschlusstür. Die Heizung des Raums erfolgt

durch Ausstrahlung: durch das Sichtfenster und die warmen Außenflächen des Ofens wird Wärme in den Raum ausgestrahlt. Der Ofen ist mit einem Primär (ABB. 1-A) - und Sekundärluftregler ausgestattet, mit dem die Verbrennungsluft reguliert wird (ABB. 1-B).

PRIMÄRLUFTREGLER

Unter der Heizraumtür befindet sich der Bedienhebel des Primärluftreglers (ABB. 1 Pos.A). Mit diesem Regler wird der Luftstrom eingestellt, der im unteren Teil des Ofens eintritt und über verschiedene Kanäle in Richtung Brennstoff geführt wird. Die Primärluft ist beim Anfeuern für den Brennprozess erforderlich. Die Aschenlade muss regelmäßig entleert werden, damit die Asche den Primärluftzustrom nicht behindert.

Um die Primärluftzufuhr zu öffnen, den Hebel ganz nach außen herausziehen.

Der Primärluftregler darf während der Holzverbrennung nur ein klein wenig offen sein, weil das Holz sonst zu schnell verbrennt und der Ofen sich überhitzen kann. (siehe Abschnitt 10).

B A ABB. 1

SEKUNDÄRLUFTREGLER

Oben der Heizraumtür befindet sich der Bedienhebel des Sekundärluftreglers (ABB. 1 Pos.B). Auch dieser Regler darf offen sein (Hebel nach rechts) überhaupt während der Holzverbrennung, sodass eine doppelte Verbrennung des unverbrannten Kohlenstoff erfolgen kann (siehe Abschnitt 10).

3. AUFSTELLHINWEISE

Der Ofen ist anschlussfertig montiert und muss mit einem Verbindungsstück an den bestehenden Hausschornstein angeschlossen werden. Der Anschluss soll möglichst kurz, gerade, horizontal oder leicht ansteigend sein. Die Verbindungen müssen dicht sein. Nationale und europäische, örtliche und baurechtliche Vorschriften sowie feuerpolizeiliche Bestimmungen sind einzuhalten. Informieren Sie sich daher vorher bei Ihrem Bezirksschornsteinfegermeister.

Es ist ferner zu prüfen, ob die für den Verbrennung erforderliche Luftzufuhr ausreichend ist. In diesem Zusammenhang ist es besonders wichtig, auf dicht schließende Fenster und Türen (Dichtlippen) zu achten. Der Durchmesser der Schornsteinöffnung, an die der Anschluss erfolgen soll, muss mindestens dem Durchmesser des Rauchrohrs entsprechen.

Die Öffnung sollte mit einem Wandanschluss zur Aufnahme des Abzugsrohrs und einer Rosette ausgestattet sein. Überzeugen Sie sich vor dem Aufstellen, ob die Tragfähigkeit der Unterkonstruktion dem

Gewicht Ihres Ofens standhält. Bei unzureichender Tragfähigkeit müssen entsprechende Maßnahmen getroffen werden (z.B. Platte für die Lastverteilung), um diese zu erhöhen.

La Nordica S.p.a. haftet nicht für Produkte, die ohne Genehmigung geändert wurden, und ebenso wenig, wenn keine Originalersatzteile verwendet wurde.

DIE FEUERSTÄTTE DARF NICHT VERÄNDERT WERDEN!

4. BRANDSCHUTZ

Beim Einbau des Ofens müssen folgende Sicherheitsmaßnahmen beachtet werden:

a) der beidseitige Mindestabstand von Bauelementen sowie von entflammbaren und hitzeempfindlichen Gegenständen (Möbel, Holzverkleidungen, Stoffe etc.) muss zur Gewährleistung einer ausreichenden Wärmeisolierung demjenigen des technischen Datenschildes entsprechen, welches auf dem Erzeugnis angebracht ist; (siehe ABB. 2 A). Alle Sicherheitsabstände sind auf der Typenschild des Produktes gezeigt und sollten nicht unter der angegebenen Werte liegen.
b) Vor der Tür des Feuerraumes sowie in ihrem Ausstrahlung dürfen sich in einer Entfernung von mindestens 100 cm kein entflammbarer oder hitzeempfindlicher Gegenstand oder Baumaterial befinden. Diese Entfernung kann auf 40 cm verringert werden, wenn vor dem gesamten zu schützenden Bauteil eine beidseitig belüftete und hitzebeständige Schutzvorrichtung angebracht wird.
c) Wenn das Produkt auf einem leicht entzündlichen Boden installiert wird, muss ein feuerfester Unterbau vorgesehen werden. Fußböden aus brennbaren Materialien wie Teppich, Parkett oder Kork, müssen durch einen entsprechenden Belag aus nicht brennbaren Baustoffen, zum Beispiel Keramik Stein, Glas oder Stahl ersetzt werden (Abmessungen nach der regionalen Ordnung). Der Unterbau muss sich seitlich auf mindestens 30 cm über die Feuerungsöffnung und vorn auf mindestens 50 cm hinaus erstrecken (siehe ABB. 2 B).
d) Oben sollte das Produkt keine entzündliche Teilen (z.B. Hängeschränke) befinden.
e) Bei der Aufstellung des Ofens auf brennbarem Material muss man die im Kontakt mit dem Gerät stehenden entflammbaren Bauteilen mit einer Schicht aus feuerfesten Material ersetzen (z.B. Keramik, Stein, Glas oder Stahl, usw.). Das ersetzte Bauteil muss dem gleichem Ausmaß des Ofens entsprechen und ab dem Boden muss es von mindestens 100 cm von der Oberfläche des Geräts hervortreten (siehe ABB. 2 C).

100 A

30 50 30

B

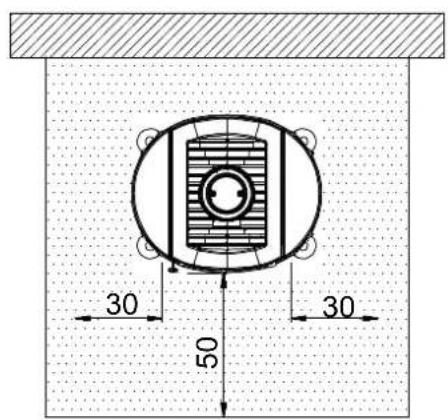

ABB.2

Der Ofen darf nur mit eingesetzter Aschenlade betrieben werden. Die festen Verbrennungsrückstände (Asche) müssen in einem hermetisch geschlossenen und feuerfesten Behälter gesammelt werden. Der Ofen darf niemals in Gegenwart von Gas- oder Dampfemissionen (z.B. Leim für Linoleum, Benzin usw.) angezündet werden. Keine entflammbaren Materialien in der Nähe des Herdes aufbewahren.

Durch den Abbrand von Brennstoff wird Wärmeenergie freigesetzt, die zu einer starken Erhitzung der Oberflächen, der Tür und der Glasscheibe des Feuerraums, der Türgriffe, der Schieber, des Rauchrohrs und gegebenenfalls des Vorderteils des Geräts führt. Die Berührung dieser Teile ohne entsprechende Schutzkleidung oder Hilfsmittel (hitzebeständige Handschuhe, Bedienvorrichtungen) ist zu vermeiden.

Machen Sie Kinder auf diese Gefahren aufmerksam und halten Sie sie während des Heizbetriebes vom Ofen fern.

Bei Verwendung eines falschen oder zu feuchten Brennstoffes, könnten sich Ablagerungen im Schornstein (Kreosot) bilden, die zu Brandgefahr im Schornstein selbst führen können.

4.1. NOTFALLMASSNAHMEN

Bei Brand im Anschlussstück oder im Rauchfang:

a) Ladetür und Aschenladetür schließen
b) Verbrennungsluftregler schließen
c) Löschen mit Hilfe von Kohlensäurelöschern (CO2-Pulver)
d) Sofort die Feuerwehr rufen

Das Feuer nicht mit einem Wasserstrahl löschen

Sobald der Schornstein aufgehört hat zu brennen, Prüfung durch einen Spezialisten durchführen lassen, um allfällige Risse oder durchlässige Stellen auffinden zu können.

5. SCHORNSTEINROHR

Grundsätzliche Anforderungen für den richtigen Betrieb der Ausrüstung:

• Das Innenteil soll vorzugsweise rund sein;
- Das Schornsteinrohr muss thermisch isoliert, wasserdicht, und mit Materialen aufgebaut sein, welche die Wärme, die Verbrennungsprodukte und etwaige Kondensaten bestehen;
- Es muss keine Querschnittreduzierung aufweisen und muss einen senkrechten Lauf mit Biegungen nicht hoher al 45° haben;
- Wenn es schon angewandt worden ist, muss es sauber sein;
• Die technischen Angaben des Gebrauchshandbuches beachten;

(1) Schornsteinrohr aus Stahl AISI 316 mit doppelter mit 400°C beständig em Materi verkleideter Kammer. Wirkungsgrad 100 % ausgezeichnet.
(2) Schornsteinrohr aus feuerfestem Material mit doppelter isolierter Kammer und Außenverkleidung aus Halbdichtbeton. Wirkungsgrad 100 % ausgezeichnet.
(3) Traditionelles Schornsteinrohr aus Ton - viereckiger Querschnitt mit Spalten. Wirkungsgrad 80 % ausgezeichnet.
(4) Schornsteinrohre mit rechteckigem Innenquerschnitt sind zu vermeiden, dessen Verhältnis von der Zeichnung abweicht. Wirkungsgrad 40 %.

ABB. 3

Sollten die Schornsteinrohre einen viereckigen oder rechteckigen Querschnitt aufweisen, müssen die Innenkanten mit einem Radius nicht kleiner als 20 mm abgerundet sein. Was den rechteckigen Querschnitt betrifft, muss das Verhältnis zwischen den Seiten ≤ 1,5

Ein zu kleiner Querschnitt verursacht eine Verminderung des Zuges.

Eine Mindesthöhe von 4 m wird empfohlen.

Folgende Materialen sind verboten und gefährden demzufolge den richtigen Betrieb der Ausrüstung: Asbestfaserstoff, verzinkter Stahl, innerliche rohe und porige Oberflächen. ABB. 3 gibt einige Losungsbeispiele an.

Der Mindestquerschnitt muss 4dm ^2 (zum Beispiel 20x20cm) für die Ausrüstungen mit Rohrquerschnitt kleiner als 200mm sein, oder 6,25dm ^2 (Zum Beispiel 25x25cm) für die Ausrüstungen mit Rohrquerschnitt großer als 200mm betragen.

Der von Ihrem Schornsteinrohr erzeugte Zug muss ausreichend aber nicht übertrieben sein.

Ein Schornsteinrohr mit einem zu weiten Querschnitt kann ein Volumen aufweisen, das zu groß zu heizen ist und das demzufolge Betriebsstörungen bei der Ausrüstung verursachen kann. Um das zu vermeiden, ist das Schornsteinrohr seine ganze Höhe lang in einem anderen Rohr einzuführen. Ein zu kleiner Querschnitt verursacht eine Zugverminderung.

Der Schornsteinrohr muss von entzündlichen und wärmeempfindlichen Materialen durch eine passende Isolierung oder ein Luftzwischenraum entfernt sein. Es ist verboten, innerhalb des Schornsteinrohrs Anlagerohre oder Luftanleitungen durchgehen zu lassen. Keine Öffnung weder beweglich noch fest für den Anschluss anderer Geräte durchführen.

5.1. SCHORNSTEIN

Der Zug des Schornsteinrohres hängt von der Tauglichkeit des Schornsteines an.

Wenn der Schornstein handwerklich gebaut ist, muss der Ausgangsquerschnitt zwangsmäßig zwei Male größer als der Innenquerschnitt des Schornsteinrohrs sein.

Da er den Firstträger immer überschreiten muss, muss der Schornstein das Abblasen auch dann sichern, wenn es Wind gibt (ABB. 4).

(1) Industrialschornstein mit Fertigteilelemente - er gestattet eine ausgezeichnete Abgasentsorgung.

(2)

Handwerklicher Schornstein. Der richtige Ausgangsquerschnitt muss mindestens 2 Male des Innenquerschnittes des Schornsteinrohrs betragen, ideal wäre: 2,5 Male

(3) Schornstein für Schornsteinrohr aus Stahl mit einer Kegelförmigen Rauchumlenkplatte.

ABB. 4

Der Schornstein muss mit folgenden Anforderungen übereinstimmen:

• Er muss einen zum Kaminquerschnitt äquivalenten Innenquerschnitt haben.
• Er muss einen anwendbaren Ausgangsquerschnitt haben, der doppelt so groß wie der Innenquerschnitt des Schornsteinrohrs ist.
• Er muss derart aufgebaut sein, dass Regen, Schnee und allerlei Fremdkörper ins Schornsteinrohr nicht durchdringen können.
• Er muss einfach zu prüfen sein, im Rahmen von etwaigen Wartungs- und Reinigungsvorgängen.

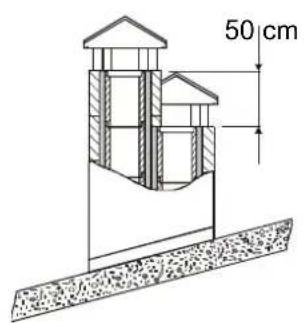

50 cm

(1) Im Falle von naheliegenden Schornsteinrohren muss ein Schornstein den anderen um mindestens 50cm überragen, um Druckübertragungen unter den Schornsteinrohren selbst zu vermeiden.

ABB. 5

2 m 10 m 1 m

(1) Der Schornstein muss keine Hindernisse innerhalb 10m von Mauern, Schichten und Bäumen. Anderenfalls der Schornstein mindestens 1m über das Hindernis stellen.

Der Schornstein muss den Firstträger um mindestens 1m überschreiten.

ABB. 6

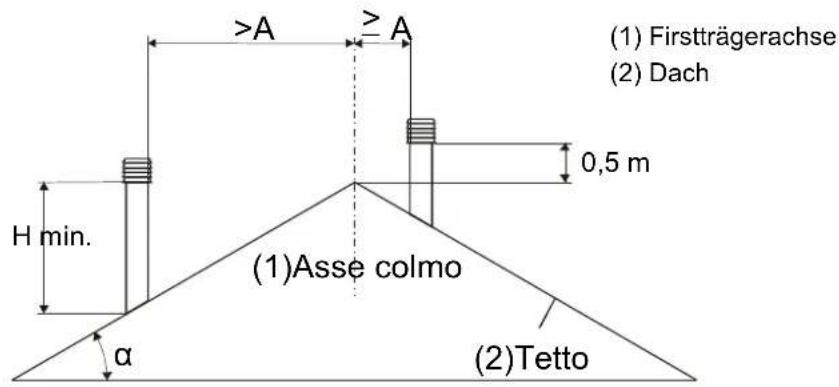

(1) Firstträgerachse (2) Dach 0,5 m H min. > A ≥ A (1) Asse colmo α (2) Tetto

ABB.7

SCHORNSTEINE ABSTÄNDE UND STELLUNG UNI 10683/98
Dachneigung	Abstand zwischen Firstträger und dem Schornstein	Mindesthöhe vom Schornstein (vom Austritt gemessen)
α A (m) H (m)
15°	< 1,85 m 0,50 m vom First
	> 1,85 m 1,00 m vom Dach
30°	< 1,50 m 0,50 m vom First
	> 1,50 m 1,30 m vom Dach
45°	< 1,30 m 0,50 m vom First
	> 1,30 m 2,00 m vom Dach
60°	< 1,20 m 0,50 m vom First
	> 1,20 m 2,60 m vom Dach

TAB 1

6. KAMINANSCHLUSS

Bei Geräten mit selbstschließenden Türen (Bauart 1) kann ein Anschluss an einen bereits von anderen Öfen oder Feuerstätten belegten Schornstein erfolgen, sofern die Schornsteinbemessung gemäß DIN 4705, Teil 3, dem nicht widerspricht

Aus Sicherheitsgründen müssen Geräte mit selbstschließender Tür, außer beim Nachlegen von Brennstoff und dem eventuellen Entfernen der Asche, zwingend mit geschlossenem Feuerraum betrieben werden.

Geräte ohne selbstschließende Türen (Bauart 2) müssen an einen eigenen Schornstein angeschlossen werden.

Der Betrieb mit offener Tür ist nur unter Aufsicht zulässig.

Das Rohr für den Anschluss an den Schornstein muss möglichst kurz, gerade und dicht sein sowie den geltenden gesetzlichen Bestimmungen entsprechen.

Der Anschluss ist mit Hilfe von stabilen und robusten Rohren herzustellen (wir empfehlen eine Stärke von 2 mm) und hermetisch dicht am Rauchfang zu befestigen. Der Innendurchmesser des Verbindungsrohres muss dem Außendurchmesser des Rauchabzugsstutzens entsprechen (DIN 1298).

ACHTUNG: Falls der Anschluss besondere Verbunde von brennbarem Material durchquert, müssen sämtliche brennbaren Stoffe im Umkreis von 20 cm um das Rohr durch feuerfestes und hitzebeständiges Material ersetzt werden.

Da Holzöfen von der Innenluft abhängen, d.h. die Verbrennungsluft aus dem Raum entnehmen, in dem sie aufgestellt sind, ist es äußerst wichtig, dass diesem Raum eine ausreichende Luftmenge zugeführt wird (siehe Abschnitt 7)

Der Unterdruck im Schornstein sollte 12 - 13 Pa (=1,2 - 1.3 mm Wassersäule) betragen.

Die Messung muss immer bei warmem Ofen (Nennheizleistung) durchgeführt werden. Wenn der Unterdruck 17 PA (1,7 mm Wassersäule) übersteigt, muss er durch Einbau eines zusätzlichen Zugreglers (Drosselklappe) am Abzugsrohr oder im Schornstein verringert werden.

Während des Betriebs und wenn das Gerät nicht geheizt wird, soll der Feuerraum geschlossen bleiben.

7. LUFTZUFLUSS AM AUFSTELLUNGSORT WÄHREND DER VERBRENNUNG

Da Holzöfen von der Innenluft abhängen, d.h. die Verbrennungsluft aus dem Raum entnehmen, in dem sie aufgestellt sind, ist es äußerst wichtig, dass diesem Raum eine ausreichende Luftmenge zugeführt wird.

Bei hermetisch dichten Fenstern und Türen (z.B. bei Häusern, die nach dem Kriterium der

Energieersparnis gebaut wurden) ist es möglich, dass die Frischluftzufuhr nicht mehr gewährleistet ist, wodurch das Zugverhalten des Gerätes und Ihr Wohlbefinden und Ihre Sicherheit beeinträchtigt sind.

Daher muss für eine zusätzliche Frischluftzufuhr durch den Einbau eines Außenluftanschlusses in der Nähe des Gerätes oder durch Verlegen einer nach außen oder in einen benachbarten und belüfteten Raum - ausgenommen Heizkesselraum und Garage (verboten) - führenden Leitung für die Verbrennungsluft gesorgt werden.

Das Verbindungsrohr muss glatt sein und einen mindesten Durchmesser von 120 mm haben. Es darf eine Länge von höchstens 4 m haben und nicht mehr als 3 Krümmungen aufweisen. Wenn das Rohr direkt nach außen angeschlossen wird, muss es über einen entsprechenden Windschutz verfügen.

Der Eintritt von Verbrennungsluft in den Aufstellort darf während des Betriebs des Ofens nicht verschlossen werden. Es ist unbedingt notwendig, dass den Räumen, in denen Öfen mit natürlichem Zug des Schornsteins betrieben werden, soviel Luft zugeführt wird, wie für die Verbrennung notwendig ist, d. h. bis zu 20 m³/h. Die natürliche Luftumwälzung muss durch einige feste Öffnungen nach außen gewährleistet sein. Die Größe der erforderlichen Luftöffnungen ist durch die entsprechenden Vorschriften festgelegt. Bitten Sie einen Schornsteinfeger Ihres Vertrauens um Informationen. Die Öffnungen sollten mit Gittern geschützt werden und dürfen nie verstopft sein.

Eine im gleichen oder angrenzenden Raum installierte Dunstabzughaube (Abluft) kann bei ungenügender Frischluftzuführung die Funktion Ihres Ofens erheblich beeinflussen (Tiefdruck und Rauchausgang aus dem Gerät). Daher dürfen sie unter keinen Umständen gleichzeitig mit dem Ofen betrieben werden.

Der Unterdruck einer Abzugshaube, kann im schlimmsten Falle, die Rauchentwicklungen verschlucken, mit schweren Folgen für die Ofenbetreiber.

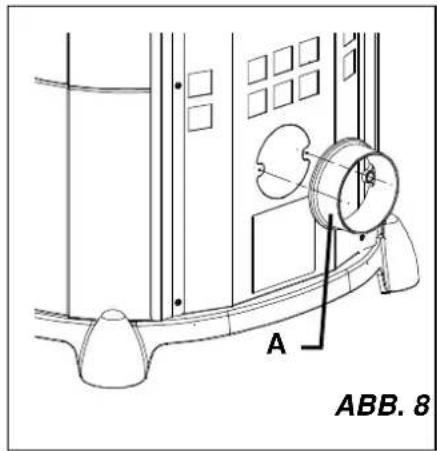

OPTIONAL

Um eine bessere Raumsauerstoffanreicherung zu haben, kann die Verbrennungsluft des Ofens durch die Verbindung an die aussere Abluft mit einem optionalen Verbindungsstück (ABB. 8- A) (Kit ∅ 120 ) direkt von Außen entnommen werden.

A ABB. 8

8. ZULÄSSIGE / UNZULÄSSIGE BRENNSTOFFE

Die zulässigen Brennstoffe sind Brennholzscheite. Es dürfen ausschließlich trockene Holzstücke (Wassergehalt max. 20%) verwenden werden.

Die Holzstücke sollten eine Länge von ca. 30 cm und einen Umfang von max. 30 cm haben.

Typ Kg/mc		KWh/KgFeuchtigkeit 20%
Buchen 750 4,0
Zerreichen 900 4,2
Ulme 640 4,1
Pappel 470 4,1
Laerche * 660 4,4
Rottanne *	450 4,5
Waldkiefer *	550 4,4

\*Harzige Holz nicht geeignet für einen Ofen.

Luftgetrocknetes Brennholz mit maximal 20% Wassergehalt erhält man durch eine mindestens einjährige (Weichholz) oder zweijährige (Hartholz) Lagerung an einem trockenen und belüfteten Ort (zum Beispiel unter einem Schutzdach). Feuchtes Holz macht das Anfeuern schwierig, weil eine größere Energiemenge für die Verdunstung des vorhandenen Wassers erforderlich ist.

Der Feuchtgehalt hat außerdem den Nachteil, dass sich das Wasser bei Absinken der Temperatur zuerst im Feuerraum und dann im Schornstein niederschlägt. Frisches Holz enthält etwas 60% H₂O und ist daher nicht zum Verbrennen geeignet.

Unzulässig ist unter anderem die Verbrennung von: Kohleresten, Schnitzeln, Rindenabfällen und Spanplatten, feuchtem oder mit Lack behandeltem Holz, Kunststoffen; in diesem Fall verfällt die Garantie für das Gerät.

Papier und Karton dürfen nur zum Anfeuern benutzt werden. Die Verbrennung von Abfällen ist verboten und würde außerdem den Ofen und den Schornstein beschädigen, Gesundheitsschäden verursachen und aufgrund der Geruchsbelästigung Beschwerden der Nachbarn hervorrufen.

Holz ist kein Dauerbrennstoff, sodass ein Durchheizen des Herdes über Nacht nicht möglich ist.

ACHTUNG: Die ständige und dauernde Verwendung von Aromatischölreichen Holz (Eukalyptus, Myrte etc.), wird eine schnelle Beschädigung (Abspaltung) der Gussteilen des Gerätes verursachen.

9. ANFEUERUNG

WICHTIG: Es ist unvermeidlich, dass beim ersten Anfeuern (wegen der Nachtrockung des Klebstoffs in der Dichtschnur oder den Schutzlacken) ein unangenehmer Geruch entsteht, der nach kurzer Betriebsdauer verschwindet. Es muss in jedem Fall eine gute Belüftung des Raums gesichert sein. Beim ersten Anfeuern empfehlen wir, eine geringe Brennstoffmenge in den Ofen zu geben und die Heizleistung des Geräts langsam zu erhöhen.

Um ein korrektes erstes Anfeuern der mit Hochtemperaturlacken behandelten Produkte durchzuführen, muss man Folgendes wissen:

- Das bei den betreffenden Produkte verwendete Baumaterial ist nicht einheitlich. Es gibt Teile aus Gusseisen, Stahl, feuerfestem Material, Stein und Maiolika.

• Die Temperatur, welcher der Ofenkorpus ausgesetzt ist, ist nicht einheitlich: In den verschiedenen Bereichen werden unterschiedliche Temperaturen zwischen 300°C und 500°C gemessen.

- Während der Nutzungsdauer des Ofens wird dieser mehrmals am Tag angefeuert oder gelöscht. Je nach Jahreszeit ist der Ofen abwechselnd intensiver Nutzung oder vollständigem Stillstand ausgesetzt.

- Bevor man das neue Gerät als ausgereift bezeichnen kann, muss es diverse Male in Betrieb genommen werden, damit alle Materialien und die Lacke den unterschiedlichen elastischen Beanspruchungen ausgesetzt werden können.

- Besonders am Anfang wird man den typischen Geruch von Metallen, die großer thermischer Beanspruchung ausgesetzt sind, und von noch frischem Lack wahrnehmen. Obwohl der Lack bei der Herstellung einige Stunden lang bei 250° gebran nt wird, muss er mehrmals für eine bestimmte Dauer einer Temperatur von über 350° C ausgesetzt werden, bevor er sich perfekt an die Metalloberflächen anlegt.

Es ist daher wichtig, beim Anfeuern die folgenden kleinen Vorkehrungen zu treffen:

1) Vergewissern Sie sich, dass am Aufstellort des Ofens ein starker Luftaustausch gewährleistet ist.

2) Befüllen Sie bei den ersten Anfeuerungen die Feuerkammer nicht zu stark (mit ungefähr der Hälfte der in der Bedienungsanleitung angegebenen Menge) und lassen Sie den Ofen mindestens 6-10 Stunden ständig bei Reglern laufen, die weniger offen als in der Bedienungsanleitung beschrieben sind.

3) Wiederholen Sie diesen Vorgang nach Möglichkeit mindestens 4-5 Mal.

4) Befüllen Sie den Ofen danach immer stärker (wobei jedoch die Hinweise der Bedienungsanleitung über die maximale Befüllung zu beachten sind) und lassen Sie ihn lange laufen. Vermeiden Sie zumindest in dieser Anfangsphase kurzfristige Anfeuer- und Löschzyklen.

5) Bei den ersten Anfeuerungen sollte kein Gegenstand auf den Ofen gestellt werden, insbesondere nicht auf die lackierten Flächen. Die lackierten Flächen dürfen während des Heizens nicht berührt werden.

6) Sobald die "Einlaufphase" abgeschlossen ist, können Sie Ihren Ofen wie den Motor eines Autos nutzen, wobei abruptes Heizen mit zu starker Heizmaterialzufuhr zu vermeiden ist.

Zum Anfeuern raten wir, kleine Holzspäne mit Zeitungspapier oder andere handelsübliche Anfeuermittel mit Ausnahme von flüssigen Stoffen wie z.B. Alkohol, Benzin, Petroleum oder ähnliche Stoffe zu verwenden.

Sobald das Holz zu brennen beginnt, kann weiterer Brennstoff nachgelegt werden; den Primärluftregler schließen, indem man ihn ganz nach innen schieben, und die Verbrennung mit Hilfe der Sekundärluft nach den Angaben im Abschnitt 10 prüfen. Lassen Sie den Ofen in dieser Phase niemals unbeaufsichtigt.

Nie den Ofen überlasten (vergleichen Sie die technische Tabelle - maximal aufzugebende Brennstoffmassen).

Zuviel Brennstoff und zuviel Verbrennungsluft können Überhitzung verursachen und den Ofen beschädigen.

Eventuelle Schaden wegen Überhitzung sind nicht auf Garantie gedeckt.

10. NORMALBETRIEB

WICHTIG: Aus Sicherheitsgründen kann die Feuerraumtür nur beim Nachlegen von Brennstoff

geöffnet werden. Der Feuerraum muss bei dem Betrieb oder bei den Abkühlzeiten geschlossen bleiben.

Der Nennheizwert des Ofens beträgt 6.5 kW. Dieser Wert wird bei einem Mindestzug (Unterdruck) von 13 Pa (= 1,3 mm Wassersäule) erreicht.

Mit dem Regler auf der Vorderfront des Ofens (ABB. 1 - A) wird die Wärmeabgabe des Ofens geregelt. Der Regler muss dem Heizerfordernis entsprechend geöffnet sein.

Die beste Verbrennung (geringste Emission) wird erreicht, wenn beim Nachlegen des Holzes der Großteil der Verbrennungsluft durch den Sekundärluftregler strömt. Der Ofen darf nie überladen werden (siehe Höchstmengen in der unten stehenden Tabelle).

Zuviel Brennstoff und zuviel Verbrennungsluft können zu Überhitzung führen und daher den Ofen beschädigen. Durch Überhitzen verursachte Schäden sind nicht durch die Garantie gedeckt.

Der Ofen muss daher immer bei geschlossener Tür betrieben werden, um Funkenflug zu vermeiden.

BRENNSTOFF Holz (Länge 30cm, Umfang 30 cm)
Max. Lademenge (kg)	1.9
Primärluft (ABB. 1)	GESCHLOSSEN
Sekundärluft (ABB. 1)	OFFEN
Verbrennungszeit	1 h

Der Ofen Modell Cortina ist nicht für den Dauerbetrieb einzusetzen.

Neben der Regulierung der Luft wird die Verbrennungsstärke und daher die Heizleistung des Ofens vom Schornstein beeinflusst. Ein guter Zug des Schornsteines erfordert eine geringere Regulierung der Verbrennungsluft, während ein schlechter Zug stärker einer genaueren Regulierung der Verbrennungsluft bedarf.

Wenn Sie die gute Verbrennung im Ofen prüfen möchten, kontrollieren Sie, ob der aus dem Schornstein aufsteigende Rauch durchsichtig ist. Weißer Rauch bedeutet, dass der Ofen nicht korrekt eingestellt ist oder dass das Holz zu nass ist. Ist der Rauch grau oder schwarz, so ist das ein Zeichen für nicht vollständige Verbrennung (eine größere Sekundärluftmenge ist erforderlich).

11. BETRIEB IN DER ÜBERGANGSZEIT

Während der Übergangszeit, d. h. bei höheren Außentemperaturen, kann es bei plötzlichem Temperaturanstieg zu Störungen des Schornsteineinzugs kommen, sodass die Abgase nicht vollständig abgezogen werden. Die Abgase treten nicht mehr vollständig aus (intensiver Gasgeruch).

In diesem Fall sollten Sie den Rost häufiger rütteln und die Verbrennungsluft erhöhen. Legen Sie dann eine geringere Brennstoffmenge nach und sorgen Sie dafür, dass diese schneller (mit Flammentwicklung) abbrennt und dadurch der Schornsteinzug stabilisiert wird. Kontrollieren Sie schließlich, ob alle Reinigungsöffnungen und die Kaminanschlüsse dicht sind.

12. BACKEN (wenn anwesend)

Geben Sie nach dem Abrütteln des Rostes Brennstoff auf. Mit Hilfe der Verbrennungsluftzuführung kann die Backraumtemperatur beeinflußt werden. Ein ausreichender Schornsteinzug und gut gereinigte Heizgaszüge um den Backraum herum sind für ein gutes Backergebnis wichtig.

Die Fettpfanne kann auf verschiedenen Ebenen eingeschoben werden. Hohe Kuchen und große Braten werden auf der untersten Schiene eingeschoben. Flache Kuchen und Gebäck auf der mittleren Schiene.

Die obere Schiene kann zum Nach- bzw. Überbacken genutzt werden.

13. WARTUNG UND PFLEGE

Lassen Sie die ordnungsgemäße Aufstellung Ihres Kaminofens, den Schornsteinanschluß und die Lüftung von dem zuständigen Bezirkschornsteinfegermeister prüfen.

Für die Reinigung der Emailleteile Seifenwasser oder nicht scheuernde oder chemisch aggressive Reinigungsmittel verwenden.

WICHTIG: Es dürfen nur Ersatzteile verwendet werden, die von LA NORDICA SpA ausdrücklich zugelassen bzw. angeboten werden. Bitte wenden Sie sich bei Bedarf an Ihren Fachhändler.

DIE FEUERSTÄTTE DARF NICHT VERÄNDERT WERDEN!

13.1. REINIGUNG DES SCHORNSTEINS

Das richtige Anfeuern, die Verwendung der geeigneten Art und Menge von Brennstoff, die korrekte Einstellung des Sekundärluftreglers, der ausreichende Kaminzug und das Vorhandensein von Verbrennungsluft sind für eine optimale Funktionsweise des Geräts unerlässlich.

Der Kaminofen sollte mindestens einmal pro Jahr vollständig gereinigt werden (oder im Fall von Betriebsproblemen). Die Reinigung darf nur bei kaltem Ofen erfolgen. Diese Arbeit sollte von einem Schornsteinfeger ausgeführt werden, der gleichzeitig eine Inspektion vornehmen kann.

In die Reinigung muss der Ofen mit dem Rauchgaskasten und das Rauchgasrohr einbezogen werden. Der Rauchgaskasten kann vom Feuerraum aus und nach Abbau des Rauchgasrohres vom Abgasstutzen mit Hilfe einer Bürste und eines Saugers gereinigt werden.

Nach der Reinigung sollen alle Teilen wieder hermetisch eingestellt werden.

13.2. REINIGUNG DES GLASES

Die Bildung von Schmutzablagerungen auf der Glasscheibe der Tür wird durch einen speziellen Sekundärlufteinlass wirksam verzögert. Bei der Verwendungen von festen Brennstoffen (z. B. feuchtem Holz) können Ablagerungen nie ganz vermieden werden. Dabei handelt es sich jedoch nicht um einen Fehler des Ofens.

Das richtige Anfeuern, die Verwendung der geeigneten Art und Menge an Brennstoff, die korrekte Einstellung des Sekundärluftreglers, der ausreichende Kaminzug und das Vorhandensein von Verbrennungsluft sind für eine optimale Funktionsweise des Geräts unerlässlich.

WICHTIG: Die Reinigung des Sichtfensters darf nur bei kaltem Ofen erfolgen, um eine Explosion der Scheibe zu vermeiden. Keine Tücher und scheuernde oder chemisch aggressive Mittel verwenden. Bitte achten Sie darauf, dass auch die Reinigung der oberen temperierten Scheibe nur bei kaltem Ofen erfolgen darf.

BRECHEN VON GLAESER: Die Gläser sind aus Keramikglas und deswegen bis 750° wärmebeständig. Sie sind nicht für Thermischenschock anfällig. Das Brechen kann nur von Mechanischenschock verursacht werden (Stöße, starke Schließung der Tür etc). Das Ersatzteil ist daher nicht auf Garantie.

13.3. REINIGUNG DES FEUERROSTES

Die Verwendung von nicht geeigneten Brennstoff, wie zum Beispiel Holz mit Sand, verhindert das korrekte Gleiten und könnte die komplette Einklemmung des Gussrostes verursachen. In diesem all darf man den Schmutz von den Gleitflächen des Rostes und der Auflagefläche beseitigen ABB. 9.

13.4. REINIGUNG DES ASCHEKASTENS

Alle Kaminöfen und Herde der Marke LA NORDICA besitzen einen Feuerrost und eine Aschenlade (ABB. 10 B). Wir raten Ihnen, die Aschenlade regelmäßig zu entleeren und zu vermeiden, dass sie vollständig befüllt wird, um den Rost nicht zu überhitzen. Außerdem empfehlen wir, immer 3-4 cm Asche im Feuerraum zu lassen.

ACHTUNG: Die aus dem Feuerraum entfernte Asche muss in einen Behälter aus feuerfestem Material mit einem dichten Deckel gefüllt werden.

Der Behälter muss bis zum vollständigen Erlöschen und Erkalten auf einen feuerfesten Fußboden weit entfernt vom entflammbarem Material gestellt werden.

13.5. DIE MAJOLIKEN

Die LA NORDICA Majoliken sind feinste handwerkliche Erzeugnisse und können daher winzige Nadelstiche, Haarrisse und Farbfehler aufweisen. Diese Merkmale sind ein Beweis für ihre hochwertige Beschaffenheit.

Email und Majolika bilden auf Grund ihres unterschiedlichen Ausdehnungskoeffizienten winzige Risse (Haarrisse), die ihre tatsächliche Echtheit beweisen.

Für die Reinigung der Majoliken empfehlen wir die Verwendung eines weichen und trockenen Tuchs; bei Verwendung von Reinigungsmitteln oder Flüssigkeiten, könnten diese in die Risse eindringen und sie dauernd hervortreten lassen.

A ABB. 10

14. SOMMERPAUSE

Nach der Reinigung des Ofens, des Kamins und des Schornsteins, bei der die Asche und eventuelle sonstige Rückstände vollständig zu beseitigen sind, alle Türen des Ofens und die entsprechenden Regler schließen und den Ofen vom Kamin/Schornstein trennen.

Wir raten, mindestens einmal jährlich eine Reinigung des Schornsteins durchzuführen. In der Zwischenzeit den tatsächlichen Zustand der Dichtungen prüfen. Wenn diese nicht vollständig intakt sind, ist kein einwandfreier Betrieb des Ofens gewährleistet!

In diesem Fall ist es notwendig, die Dichtungen auszuwechseln.

Falls der Raum, in dem sich der Ofen befindet, feucht ist, Salze mit absorbierender Wirkung in den Feuerraum streuen.

Die rohen Gusseisenteile mit neutraler Vaseline schützen, wenn das Aussehen im Laufe der Zeit unverändert erhalten bleiben soll.

15. ANSCHLUSS AN DEN RAUCHABZUG EINES OFFENEN KAMINS

Der Rauchkanal ist der Rohrabschnitt, der das Produkt mit dem Rauchabzug verbindet. Bei der Verbindung sind diese einfachen, aber äußerst wichtigen Grundsätze zu beachten:

- Auf keinen Fall darf ein Rauchkanal benutzt werden, der einen geringeren Durchmesser als die Ausgangsmanschette hat, mit dem das Produkt ausgestattet ist.

- Jeder Meter eines horizontalen Verlaufs des Rauchkanals verursacht einen merklichen Lastverlust, der gegebenenfalls durch eine Erhöhung des Rauchabzugs auszugleichen ist;

• Der horizontale Abschnitt darf in keinem Fall 2m überschreiten (UNI 10683-2005);

- Jeder Bogen des Rauchkanals verringert den Zug des Rauchabzugs erheblich, was gegebenenfalls durch dessen angemessene Erhöhung des Rauchabzugs auszugleichen ist.

• Die Norm UNI 10683-2005 – ITALIA sieht vor, dass es in keinem Fall mehr als 2 Bögen oder Richtungsänderungen – einschließlich der Mündung in den Rauchabzug – sein dürfen.

Wenn der Rauchabzug eines offenen Kamins benutzt werden soll, muss die Haube unter der Stelle der Einmündung des Rauchkanals hermetisch verschlossen werden (Pos. A ABB. 11).

Wenn der Rauchabzug zu groß ist (z.B. 30x40 oder 40x50 cm), muss er mit einem Rohr aus rostfreiem Stahl von mindestens 200mm Durchmesser verrohrt werden (Pos.B), wobei darauf zu achten ist, den verbliebenen Raum zwischen dem Rohr und dem Rauchabzug unmittelbar unter dem Schornstein fest zu schließen (Pos. C).

C - Abdichtung B A - Hermetischer Verschluss Inspektionsklappe ABB. 11

Für alle weiteren Fragen bitten wir Sie, sich an einen Händler Ihres Vertrauens zu wenden.

13. ENTRETIEN ET SOIN

17. SCHEDA TECNICA / TECHNICAL DATA SHEETS / TECHNISCHE PROTOKOLLE / FICHE TECHNIQUE

649 Ø 130 820 660 547 450 273 620 660

528 264 264 554

324.5 324.5 268 330 330 Ø 120

CORTINA PT - kg 278

649 Ø 130 1164 660 547 450 273 620 660

528 264 264 554

324.5 324.5 268 330 330 Ø 120

CORTINA Forno PT - kg 378

649 Ø 130 820 660

528 264 264 554

324 324 268 330 330 Ø 120

547 450 620 660

CORTINA Maiolica – kg 153

649 Ø 130 1170 660

528 264 264 55/4

324 324 268 330 330 Ø 120

550 450 620 660

CORTINA Maiolica Forno Kg 199

18. POSIZIONE DEFLETTORE FUMI / POSITION OF THE SMOKE DEFLECTOR / STELLUNG DER RAUCHUMLENKPLATTE / POSITION DEFLECTEUR FUMEES

Die vorliegende Leistungserklärung wird unter ausschließlicher Verantwortung des Herstellers erlassen, siehe Punkt 4.

Ort und Datum der Ausstellung - Date et lieu d'émission )

GIANNI RAGUSA Amministratore délegato - Managing Director Geschäftsführer - Administrateur délégué

Positionsbezeichnung - Nom, Fonction et signature)

CE AUSZEICHNUNGSINFORMATIONEN

INFORMATIONS MARQUAGE CE

CE06
DOP nr. 009Ente notificato - Notified bodyBenanntes Labor - Laboratoire notifiéRRF 1625
EN 13240CORTINA
Distanza minima da materiali infiammabiliDistance to adjacent combustible materialsMindestabstand zu brennbaren MaterialenDistance minimum par rapport aux matériaux inflammables	Laterale / Lateral / Seiten 200 mmPosteriore / Rear / Hinten 200 mm
Emissione di CO (13 % O_2 )Emission of CO (13 % O_2 )CO-Ausstoss bez.auf (13 % O_2 )Émission de CO (13 % O_2 )	0.11 % - 1375 mg/ Nm^3
Emissioni polveri (13 % O_2 )Dust emissions (13 % O_2 )Staubemissionen (13 % O_2 )Émission de poudres (13 % O_2 )	27 mg/ Nm^3
Massima pressione idrica di esercizio ammessaMaximum operating pressureMaximale BetriebsdruckPression hydrique de service maximum autorisée	0 bar
Temperatura gas di scaricoFlue gas temperatureAbgastemperaturTempérature gaz d'échappement	298 °C
Potenza termica nominaleThermal outputNennheizleistungPuissance thermique nominale	6.5 Kw
RendimentoEnergy efficiencyWirkungsgradRendement	78.1 %
Tipi di combustibileFuel typesBrennstoffartenTypes de combustible	LEGNA – WOOD – HOLZ – BOIS
VKF - AEAI Nr.	Nr.17271
SINTEF Nr.
15a B-VG Nr.	RRF-40 06 1140

1. Codice identificativo unico del prodotto-tipo:Unique identifier code for product-typeEindeutiger Identifikationscode des ProduktesTyp - Code d'identification unique du produit-type		2. Modello e/o n. lotto e/o n. serie (Art.11-4):Model and/or batch no. and/or series no. (Article 11-4)Modell und/oder Losnr. und/oder Serien nr. (Art.11-4)Modèle et/ou n° de lot et/ou n° de série (Art. 11-4)
CORTINA FORNO CORTINA FORNO
3. Usi previsti del prodotto conformemente alla relativa specifica tecnica armonizzata:Intended uses of the product in accordance with the applicable harmonised technical specificationVorgesehene Verwendung des Produkts in Übereinstimmung mit der geltenden harmonisierten technischen SpezifikationUtilisation prévue du produit conformément aux spécifications techniques harmonisées correspondantesStufe per il riscaldamento domestico alimentato con combustibile solido, senza la produzione di acqua calda.Chimney for domestic heating, fuelled with solid fuel , without hot water production.Kaminofen für Raumheizung für feste Brennstoffe / ohne Warmwasserbereitung.Poêle-cheminées de chauffage domestique alimenté au combustible solide , sans production d'eau chaude.
4. Nome o marchio registrato del fabbricante (Art 11-5):Name or trademark of the manufacturer (Article 11-5)Name oder registriertes Warenzeichen des Herstellers (Art 11-5)Nom ou marque enregistrée du fabricant (Art. 11-5)		La NORDICA S.p.A.Via Summano,104 - 36030 Montecchio Precalcino (VICENZA)[phone] - Fax [phone]
5. Nome e indirizzo del mandatario (Art 12-2)Name and address of the agent (Article 12-2)Name und Adresse des Auftragnehmers (Art 12-2)Nom et adresse du mandataire (Art. 12-2)
6. Sistema di valutazione e verifica della costanza della prestazione (Allegato 5):Assessment and verification system for constancy of performance (Annex 5)System zur Bewertung und Überprüfung der Leistungsbeständigkeit (Anlage 5)40 06 1141Système d'évaluation et contrôle de la constance de performance (Annexe 5)		System 3
7. Laboratorio notificato :Laboratory notifiedBenanntes LaborLaboratoire notifié	RRF 1625 - RRF Rhein-Ruhr FeuerstättenPrüfstelle GmbHAm Technologie Park 1 D-45307 ESSEN	Numero rapporto di prova (in base al System 3)Test report number (based on System 3)Nummer des Prüfberichts (gemäß System 3)Numéro du rapport d'essai (selon le System 3)	40 06 1141
8. Prestazioni dichiarate - Services declare - Erklärte Leistungen - Performance déclarée
Specifica tecnica armonizzata Harmonised technical specifications - Harmonisierte technische Spezifikation - EN 13240:2001/A2:2004/AC:2007Spécifications techniques harmonisées
Caratteristiche essenziali - Essential features - Wesentliche Merkmale - Caractéristiques essentielles		Prestazione - Services - Leistungen- Performance
Reslstenza al fuoco - Resistance to fire - Feuerbeständigkeit - Résistance au feu			A1
Distanza da materiali Combustibili Distance from combustible materialAbstand von brennbarem MaterialDistance de sécurité aux matériauxcombustibles	Distanza minima, in mm - Minimum distance, in mm - Mindestabstand, in mm - Distance minimum, en mmretro - retro - Rückseite - arrière =lato - side - Seite - côté =soffitto - bottom - Unterseite - fond =fronte - front - Vorderseite - avant =suolo - ground - Boden - sol =		200200-1000-
Rischio fuoriuscita combustibile - Fuel leakage risk - Gefahr Brennstoffaustritt - Risque de fuite de combustible		Conforme - Compliant - Konform - Conforme
Temperatura superficiale - Surface temperature - Oberflächentemperatur - Température de surface		Conforme - Compliant - Konform - Conforme
Sicurezza elettrica - Electrical safety - Elektrische Sicherheit - Sécurité électrique		Conforme - Compliant - Konform - Conforme
Accessibilità e pulizia - Accessibility and cleaning - Zugänglichkeit und Reinigung - Facilité d'accès et nettoyage		Conforme - Compliant - Konform - Conforme
Emissioni prodotti combustione (CO) - Combustion products emissions (CO) - Emission von Verbrennungsprodukten (CO) - Émission des produits de combustion (CO)			CO [0.11%]
Massima pressione di esercizio - Maximum operating pressure - Maximaler Betriebsdruck - Pression maximale de service			0 bar
Resistenza meccanica (per supportare il camino) - Mechanical strength (to support the fireplace) - Mechanische Festigkeit (um den Kamin zu tragen) -Résistance mécanique (pour soulenir la cheminée)			NDP
Prestazioni termicheThermal performance Thermische LeistungenPerformance thermique	Potenza nominale - Rated power - Nennleistung - Puissance nominalePotenza resa all'ambiente - Power output to the environment - Der Umgebung gelieferte Leistung- Puissance rendue au milieuPotenza ceduta all'acqua - Power transferred to water - DemWasser gelieferte Leistung - Puissance rendue à l'eau		6.5 kW6.5 kW0 kW
Rendimento - Yield - Wirkungsgrad - Rendement η [79.9%]
Temperatura fumi - Fume temperature - Rauchgastemperatur - Température des fumées			T [271 °C]
9. La prestazione del prodotto di cui ai punti 1 e 2 è conforme alla prestazione dichiarata di cui al punto 8.The performance of the product referred to in points 1 and 2 is consistent with the declared performance in point 8.Die Leistung des Produktes gemäß den Punkten 1 und 2 entspricht der erklärten Leistung nach Punkt 8.La performance du produit citée aux points 1 et 2 est conforme à la performance déclarée au point 8

Die vorliegende Leistungserklärung wird unter ausschließlicher Verantwortung des Herstellers erlassen, siehe Punkt 4.

Ort und Datum der Ausstellung - Date et lieu d'émission )

GIANNI RAGUSA Amministratore délegato - Managing Director Geschäftsführer - Administrateur délégué

Positionsbezeichnung - Nom, Fonction et signature)

CE AUSZEICHNUNGSINFORMATIONEN

INFORMATIONS MARQUAGE CE

CE06
DOP nr. 010Ente notificato - Notified bodyBenanntes Labor - Laboratoire notifiéRRF 1625
EN 13240CORTINA FORNO
Distanza minima da materiali infiammabiliDistance to adjacent combustible materialsMindestabstand zu brennbaren MaterialenDistance minimum par rapport aux matériaux inflammables	Laterale / Lateral / Seiten 200 mmPosteriore / Rear / Hinten 200 mm
Emissione di CO (13 % O_2 )Emission of CO (13 % O_2 )CO-Ausstoss bez.auf (13 % O_2 )Émission de CO (13 % O_2 )	0.11 % - 1375 mg/ Nm^3
Emissioni polveri (13 % O_2 )Dust emissions (13 % O_2 )Staubemissionen (13 % O_2 )Émission de poudres (13 % O_2 )	24 mg/ Nm^3
Massima pressione idrica di esercizio ammessaMaximum operating pressureMaximale BetriebsdruckPression hydrique de service maximum autorisée	0 bar
Temperatura gas di scaricoFlue gas temperatureAbgastemperaturTempérature gaz d'échappement	271 °C
Potenza termica nominaleThermal outputNennheizleistungPuissance thermique nominale	6.5 Kw
RendimentoEnergy efficiencyWirkungsgradRendement	79.9 %
Tipi di combustibileFuel typesBrennstoffartenTypes de combustible	LEGNA – WOOD – HOLZ – BOIS
VKF - AEAI Nr.	Nr.17271
SINTEF Nr.
15a B-VG Nr.	RRF-40 06 1141

Daten und Modelle sind unverbindlich: die Firma behält sich das Recht für Änderungen und Verbesserungen ohne Voranmeldung vor.
