BEDIENUNGSANLEITUNG MCD4500 Soundmaster

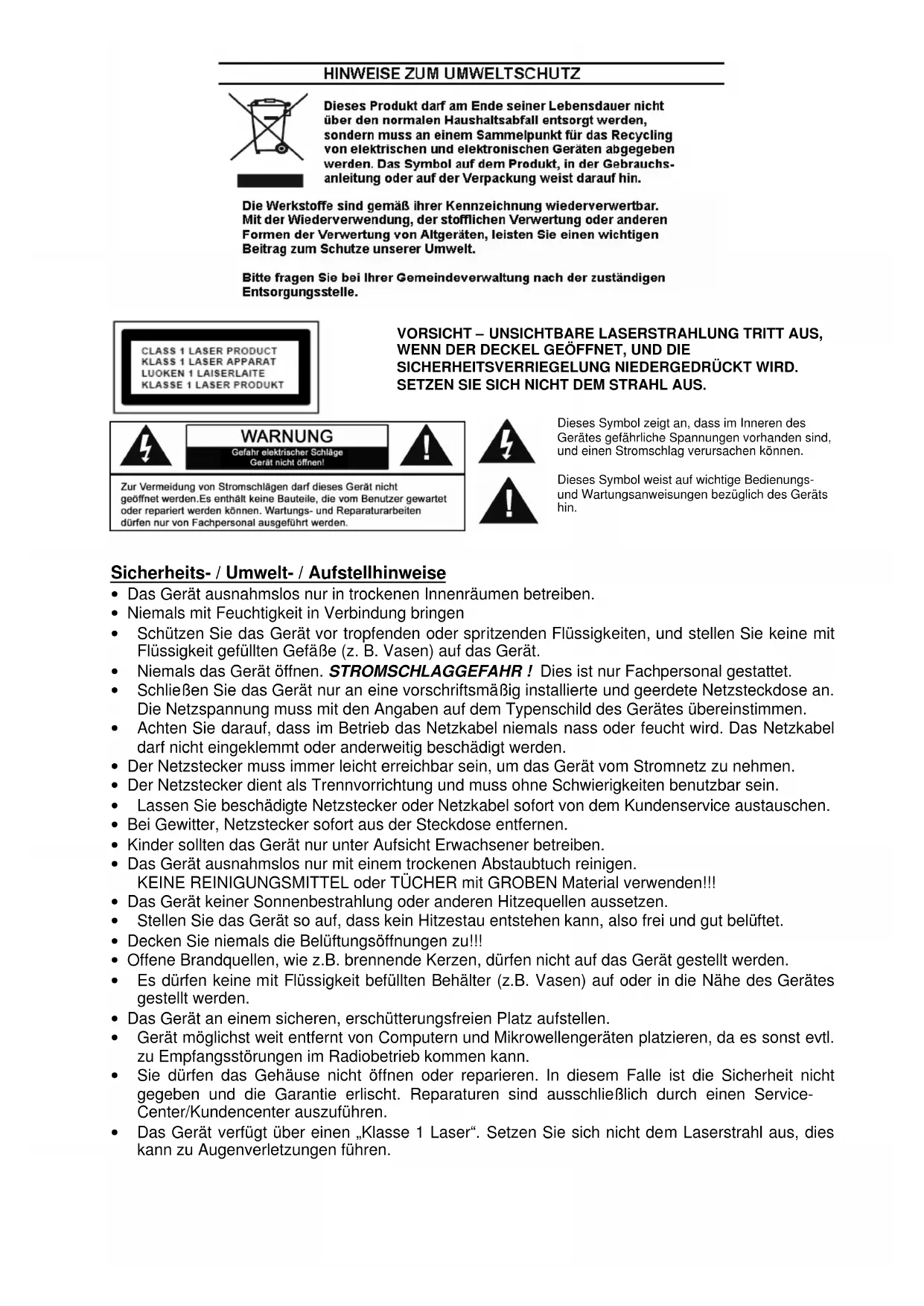

HINWEISE ZUM UMWELTSCHUTZ

Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall entsorgt werden, sondern muss an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden. Das Symbol auf dem Produkt, in der Gebrauchsanleitung oder auf der Verpackung weist daraufhin.

Die Werkstoffe sind gemäß ihrer Kennzeichnung wiederverwertbar. Mit der Wiederverwendung, der stofflichen Verwertung oder anderen Formen der Verwertung von Altgeräten, leisten Sie einen wichtigen Beitrag zum Schutze unserer Umwelt.

Bitte Fragen Sie bei ihrer Gemeindeverwaltung nach der zuständigen Entsorgungsstelle.

VORSICHT - UNSICHTBARE LASERSTRAHLUNG TRITT AUS, WENN DER DECKEL GEÖFFNET, UND DIE SICHERHEITSVERRIEGELUNG NIEDERGEDRÜCKT WIRD. SETZEN SIE SICH NICT DEM STRAHL AUS.

Dieses Symbol gezigt an, dass im Inneren des Gerätes gefährliche Spannungen vorhanden sind, und einen Stromschlag verursachen können.

Dieses Symbol weist auf wichtige Bedienungs- und Wartungsanweisungen bezüglich des Gerats hin.

Sicherheits- / Umwelt- / Aufstellhinweise

• Das Gerät ausnahmslos nur in trockenen Innenaufen betreiben.
• Niemals mit Feuchtigkeit in Verbindung bringen
  Schutzen Sie das Gerät vor tropfenden oder spritzenden Flüssigkeiten, und stellen Sie keine mit Flüssigkeit gefüllten Gefäbe (z. B. Vasen) auf das Gerät.
• Niemals das Gerät öffnen. STROMSCHLAGGEFAHR! Dies ist nur Fachpersonal gestattet.
  Schlieben Sie das Gerät nur an eine vorschrifsmäßig installierte und geerdete Netzsteckdose an. Die Netzspannung muss mit den Angaben auf dem Typenschild des Gerätes übereinstimmen.
• Achten Sie darauf, dass im Betrieb das Netzkabel niemals Nass oder feucht wird. Das Netzkabelarf nicht eingeklemmt oder anderweitig beschadigt werden.
• Der Netzstecker muss immer leicht erreichbar sein, um das Gerät vom Stromnetz zunehmen.
• Der Netzstecker dient als Trennvorrichtung und muss ohne Schwierigkeiten benutzbar sein.
• Lassen Sie beschädigte Netzstecker oder Netzkabelsofar von dem Kundenservice austauschen.
• Bei Gewitter, Netzsteckersofar aus der Steckdose entfernen.
• Kinder sollen den das Gerät nur unter Aufsicht Erwachsener betreiben.
• Das Gerät ausnahmslos nur mit einem trockenen Abstaubtuch reinigen.

KEINE REINIGUNGSMITTEL oder TÜCHER mit GROBEN Material verwenden!!!

• Das Gerät keiner Sonnenbestrahlung oder anderen Hitzequellen aussetzen.
• Stellen Sie das Gerät so auf, dass kein Hitzestau entstehen kann, also frei und gut belüftet.
• Decken Sie niemals die Belüftungsöffnungen zu !!!
• Offene Brandquellen, wie z.B. brennende Kerzen, dürfen nicht auf das Gerät gestellt werden.
• Es dürfen keine mit Flüssigkeit befällten Behälter (z.B. Vasen) auf oder in die Höhe des Gerätes gestellt werden.
• Das Gerät an einem sicheren, erschütterungsfreien Platz aufstellen.
  Gerat möglichst welt enternt von Computern und Mikrowellengeräten platzieren, da es sonst evtl. zu Empfangsstorungen im Radiobetrieb kommt kann.
• Sie dürfen das Gehäuse nicht öffnen oder reparieren. In dieser Falle ist die Sicherheit nicht gegeben und die Garantie erlischt. Reparaturen sind ausschließlich durch einen Service-Center/Kundencenter auszuführen.
• Das Gerät verfügbar über einen „Klasse 1 Laser". Setzen Sie sich nicht dem Laserstrahl aus,这点 cann zu Augenverletzungen führen.

Batteriehinweise

• Verwenden Sie nur Batterien, die frei von Quecksilber & Cadmium sind.
• Verbrauchte Batterien sind Sonderabfall und gehoren NICHT in den Hausmull!!! Geben Sie diese Ihr hem Handler zurück oder entsorgen Sie diese an geeigneten Sammelstellen ihrer Stadt oder Gemeinde.
• Batterien dürfen nicht in die Höhe von Kindern gelangen. Kinder konnen Batterien verschlucken. Werde eine Batterie verschluckt, muss sofort medizinische Hilfe in Anspruch genommen werden.
• Überprüfen Sie regelmäßige Batterien um ein Auslaufen der Batterie zu vermeiden.
• Batterien dürfen keiner Hitze (z. B. Sonnenbestrahlung), Feuer ausgesetzt werden.
• ACHTUNG: Explosionsgesfahr bei falscher Batteriehandhabung. Nur durch denselben oder baugleichen Batterietyp ersetzen.

Verbrauchte Batterien sind Sonderabfall und gehoren nicht in den Hausmull! Als Verbraucher sind Sie gesetzlich verpflichtet, alle Batterien und Akkus, egal ob sie Schadstoffe*) enthalten oder nicht, zur umweltschonenden Entsorgung zusückzugegeben.

Sie konnen alle Batterien und Akkus bei den öffentlichen Sammelstellen in Ihr Gemeinde oder dort unentgeltlich abgeben, wo Batterien und Akkus der betreffenden Art verkauf werden.

Batterien und Akkusitte nur in entladenem Zustand abgeben.

*) gekennzeichnet mit Cd = Cadmium; Hg = Quecksilber; Pb = Blei

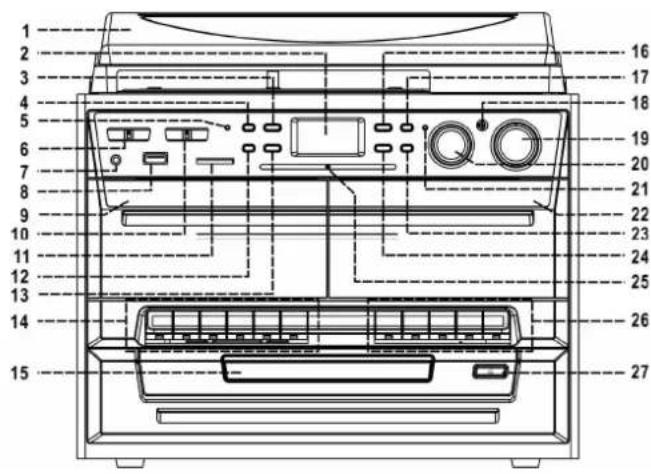

Position der Steuerelemente

1) Staubschutz
2) LC-Display
3) Aufnahmetaste
4) Quellentaste
5) Stromkontrollampe
6) Funktionswahl
7) 3.5mm-Kopfhörerbuchse
8) USB-Anschluss
9) Kassettendeck 1
10) Frequenzbandschalter/Stereo-UKW modusschalter
11) Einschubschlitz fur SD/MMC-Karten
12) Nächstes Verzeichnis (MP3)
13) Zurück-Taste
14) Steuerung Kassettendeck 1

Aufnahmetaste
Wiedergabetaste
Rückspultaste
Vorspultaste
Stopp-/Auswurftaste

II Pause-Taste

15) CD-Fach
16) Wiedergabe/Pause/Stop-Il/Taste
17) Ein/Aus-Taste für X-Bass
18) Infrarotsensor für die Fernbedienung
19) Ein/Aus-Schalter/Lautstärkeregelung
20) Frequenzregler
21) Stereo-Kontrollampe (UKW)
22) Kassettendeck 2
23) Schnellaufnahmetaste
24) Vor-Taste
25) LED-Zeiger
26) Steuerung Kassettendeck 2
27) CD-Auswurfaste

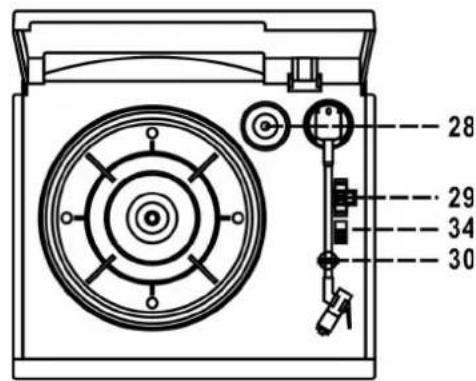

28) Spindeladapter
29) Geschwindigkeitsregler 33/45/78 U/min
30) Tonarmstütze

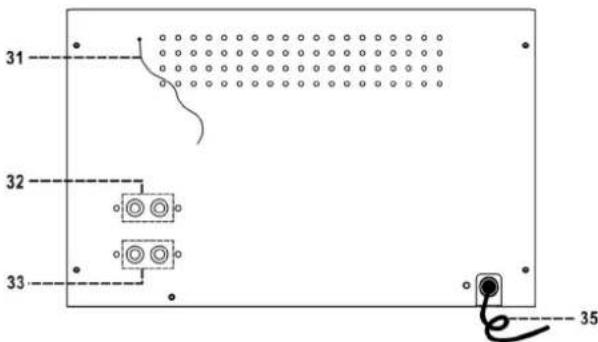

31) UKW-Antenne
32) Line Out-Buchse
33) Laufsprecheranschlüsse
34) Aktivierung/Deaktivierung der automatischen Abschaltung
35)Netzkabel

VORSICH:

deses grat darf nur von qualifizierten technikern modifiziert oder repariert werden.

Vorsichtsmaßnahmen für die Benutzung

Installation

• Alle Komponenten auspacken und das Schutzmaterial entfern.
• Netzspannung überprüfen und alle anderen Verbindungen herstellen, bevor Sie das Gerät ans Stromnetz anschließen.
  Die Beluftungsöffnungen nicht blockieren. Achten Sie darauf, dass um das Gerät herum mehrere Zentimeter freier Platz ist.

Montage der Abdeckung

1. Die Metallhalterung nach hinten drucken.
2. Die Metallhalterung mit der Abdeckung verbinden
3. Das Scharnier der Abdeckung mit dem Hauptgerät verbinden

Anschluss

1. Das Netzkabel (35) an eine Wechselstrom-Steckdose und die Laufsprecherbuchse an die Laufsprecheranschluss (33) auf der Rückseite des Gerats anschließen.
2. Drehen Sie den Ein/Aus-Schalter (19) im Uhrzeigersinn, bis Sie ein Klickgeräusch horen und die Stromkontrollampe (5) aufleuchtet.
3. Den Funktionsschalter (6) auf TUNER stellen. Wenn das LC-Display (2) blau aufleucht, liegt normale Stromversorgung vor. Ihr System ist jetzt zur Musikwiedergabe bereit.

Radio horen

Manuelle Sendersuche

1. Stellen Sie den Funktionsschalter (6) auf TUNER. Wahlen Sie dann mit dem Frequenzschalter (10) den gewündten Frenzbereich (MW, UKW).
2. Stellen Sie mit dem Frequenzregler (18) den gewürschten Radiosender ein.
3. Die Lautstärke mit dem Lautstärkeregler (19) wie gewünscht einstellen.

UKW- & UKW-Stereo-Empfang

Den UKW-Modusschalter (10) auf MONO stellen. Sendungen werden nun im MONO-Modus empfangen. Der MONO-Modus empfeht sich besonders bei schwachem Signal.
Um Sendungen in Stereo empfangen zu konnen, stellen Sie den UKW-Modusschalter (10) auf "STEREO". Die leuchtende Stereo-Kontrollampe (19) zeigt an, dass eine Stereo-Sendung empfangen wird.

Tips fur besten Empfang:-

• MW: Das Gerät verfügbar über eine integrierte MW -Stabantenne. Falls der Empfang schlecht ist, drehen Sie das Gerät kein oder stellen es an einen anderen Ort. Dadurch konnen Sie meistens eine Verbesserung des Empfangs erreichen.
  UKW: Das Gerät verfügbar über eine integrierte UKW-Wurfantenne (31), die das Gerät auf der Rückseite verlässt. Die Wurfantenne sollte für besten Empfang vollständig abgeröttt werden.

CDs abspielen

Vorbereitung

1. Den Funktionsschalter (6) auf CD/USB/SD stellen.
2. Die Auswurftaste (27) drucken, um das CD-Fach (15) zu öffnen.
3. Eine CD mit der beschriften Seite nach oben einlagen und das CD-Fach schreiben.
4. Die Daten der CD werden eingelesen, und das LC-Display (2) zeigt die Anzahl der Titel sowie die Gesamtabspieldauer an.

Wiedergabe/Pause/Stop

1. Zum Starten der Wiedergabe die Wiedergabe/Pause/Stop-Taste (16) drucken. Die Wiedergabe beginnt mit dem ersten Titel.
2. Zum Unterbrechen einmal die Wiedergabe/Pause/Stop-Taste (16) drücken. Die Zeitanzeige auf dem Display (2) bleibt stehen und blinkt. Nochmal drücken, um die Wiedergabe wieder aufzunehmen.
3. Wenn Sie die Wiedergabe/Pause/Stop-Taste (16) während der Wiedergabe für mindestens 2 Sekunden gedrückt halten, wird die Wiedergabe vollständig beendet.

Vorspringen/Schnellvorlauf Zurückspringen/Schnellrücklauf I

1. Wenn während der Wiedergabe oder einer Pause die Vor-Taste (24) gedrück wird, wird der{nachste Titel angesprungen und die zugehörige Nummer auf dem Display angezeigt. Der Wiedergabe-/Pausemodus wird darauf jeweils aufrecht erhalten.
2. Drücken Sie die Zurück-Taste (13), um während Wiedergabe oder einer Pause zum Anfang des Titel zurückzuspringen. Die ursprüngliche Titelnummer wird weiterhin angezeigt, und die Wiedergabe bzw. Pause wird aufrecht erhalten.
3. Wenn Sie nach Schritt 2 wieder die Zurück-Taste (13) drücken, springt das Gerät zum vorherigen Titel. Die Wiedergabe bzw. Pause wird darauf aufrecht erhalten.
4. Für Schnellvorlauf und Schnellrücklauf halten Sie die Vor- bzw. Zurück-Taste (24,13) gedrückt. Wenn Sie die Taste loslassen, wird der Schnelllauf beendet.

MP3-/WMA-CDs

1. Die Verzeichnis-Taste (12) drucken, um zum nachsten Verzeichnis zu springen.
2. Die Vor- oder Zurück-Taste (24,13) drucken, um einen anderen Titel zu wahlen.
3. Wenn der gewünschte Titel gewählt wurde, drücken Sie zum Starten der Wiedergabe die Wiedergabe/Pause/Stop-Taste (16).

ID3-Informationen (über Fernbedienung)

1. Wenn Sie während der Wiedergabe einer MP3-/WMA-Datei die Info-Taste drucken, wird der Name des Lieds angezeigt. Drucken Sie dieselbe Taste nochmal, um die Anzeige wieder auszublenden.

Suche nach Lied- oder Verzeichnisnamen (über Fernbedienung)

Sie konnen im Stop-Modus einen Titel über den Lied- oder Verzeichnisnamen suchen.

1. Drücken Sie einmal die Suchtaste und dann die Vor- oder Zurück-Taste (24,13). Die Namen erschinen in alphabetischer Reihenfolge auf dem Display. Mit der Wiedergabe/Pause/Stop-Taste (16) konnen Sie den gewünschten Titel abspielen.
2. Drücken Sie wieder die Suchtaste, um die Verzeichnisnamen anzuzeigen. Mit der Vor- oder Zurück-Taste das gewünschte Verzeichnis wahlen und mit der Wiedergabe/Pause/Stop-Taste die Wiedergabe aller Titel des Verzeichnisses starten.

Bemerkung:

Falls einem Titel kein Name zugewiesen wurde, erscheidt „NONE“ oder „UNKNOWN“ auf dem Display (2).

• Das Display (2) verfügbar nur über englishische Sprache.

Unterstützte MP3-/WMA-Formate:

• Bitrate für MP3: 32 kbps bis 256 kbps. Bitrate für WMA: 32 kbps bis 320 kbps
  Die Qualität der Wiedergabe von MP3-CDs hängt von der Qualität des Datenträgers und der Aufnahmemethode ab. Die Zeit, die anfänglich zum Einlesen des Datenträgers besteht wird, ist bei MP3-CDs länger als bei gewöhnlichen Audio-CDs.

- Wiederholung/Intro/Zufallswiedergabe

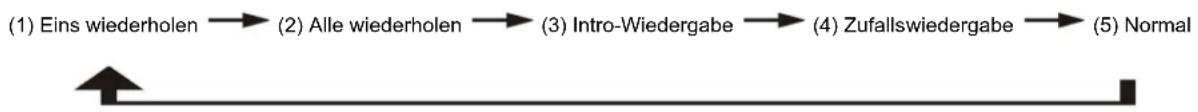

Die Modus-Taste vor oder während der Wiedergabe drücken, um einen einzelnen Titel, ein einzelnes Verzeichnis (nur MP3) oder alle Titel in einem der folgenden Modi abzuspielen:

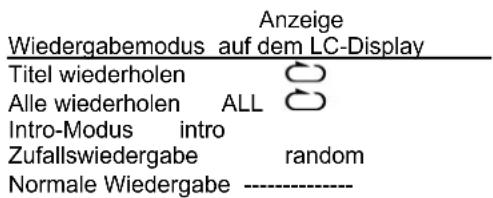

Für CDs

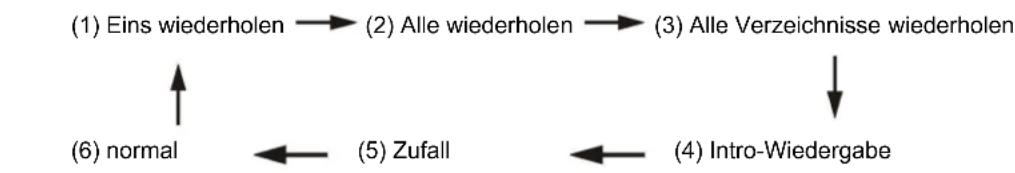

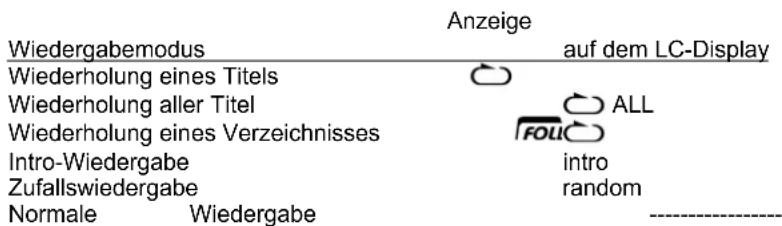

MP3-/WMA-CDs

Wiederholte Wiedergabe

Mit dieser Funktion konnen Sie den gewünschten Titel oder das gewünschte Verzeichnis wiederholt abspielen.

- Intro-Wiedergabe (über Fernbedienung)

Spiel nur die ersten 10 Sekunden jeder Titels einer CD ab und ermöglicht es Ihnen, schnell das gewünschte Lied zu finden.

Zufallswiedergabe

Mit dieser Funktion konnen Sie alle Titel oder alle Verzeichnisse in zufälliger Reihenfolge abspielen.

Programmierung einer CD (über Fernbedienung)

Sie konnen bis zu 32 Titel einer CD oder MP3-CD für die Wiedergabe vorprogrammieren. Für die Programmierung muss sich das Gerät im Stop-Modus befinden.

1. CD-/USB-Modus wahlen und die Wiedergabe beenden.
2. Drücken Sie die Programmtaste. "PROG" entscheid auf dem LC-Display (2). Außen dem werden Programmnumber, sowie die Nummer des zu programmierenden Titels angezeigt.
3. Wahlen Sie mit der Vor- (24) oder Zurück-Taste (13) den gewündsten Titel.
4. Drucken Sie die Programmtaste, um den Titel einzuprogrammieren.
5. Wiederholen Sie Schritte 3 und 4, um weitere Titel einzuprogrammieren.
6. Wenn alle gewünschten Titel programmiert worden sind, drücken Sie die Wiedergabe/Pause/Stop-Taste / (16), um die CD in der programmierten Reihenfolge abzuspielen.
7. Um die Programmwiedergabe zu beenden, drücken Sie die Stop-Taste der Fernbedienung, bis „PROG" vom Display (2) verschwindet.

MP3-Dateien über USB-Datentrager oder Speicherkarte abspielen

Anschluss

Das System kann MP3-Dateien decodieren und abspielen, die auf Datenträgern mit USB-Anschluss oder einer SD/MMC-Speicherkarte gespeichert sind.

1. Wahlen Sie mit dem Funktionsschalter (6) CD/USB und drücken dann die Quellentaste (4), um USB OR CARD zu wahlen.
2. Stecken Sie den USB-Stecker mit der Vorderseite nach oben ein. Achten Sie darauf, dass er gaz eingeschoben ist. Speicherkarten stecken Sie in Richtung des Pfeils ein, der auf dem Etikett unterhalb des Speicherkarteneinschubschlitzen zu erkennen ist. Gerade einschieben und nicht biegen.
3. Falls Sie USB-Stecker oder Speicherkarte falsch herum einstecken, könnte das Audio-System oder der Datenträger beschädigt werden (USB-Stick/SD-/MMC-Karte). Achten Sie beim Einstecken auf die richtige Ausrichtung.
4. Das System liest den Datentrager nach dem Anschluss automatisch ein, und das LC-Display (2) zeigt die Anzahl der gefundenen MP3-/WMA-Dateien sowie die Anzahl der Verzeichnisse an.
5. Starten Sie die Wiedergabe genauso wie oben für CDs/MP3-CDs beschreiben

Bemerkung:

Das System kann MP3- und WMA-Dateien nur über die USB-Schnittstelle erkennen und lessen.
- Falls Sie das System über die USB-Schnittstelle mit einem MP3-Spieler verbinden, kann der MP3-Spieler unter Umständen über die USB-Schnittstelle keine Dateien abspielen. Dies liegt an entsprechenden Codierungsverfahren und stellt keinen Fehler dar.

Plattenspieler

Hinweise:

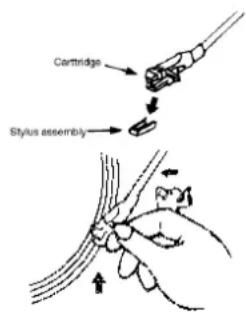

• Nehmen Sie den Schutz der Tonabnehmernadel ab.

• Achten Sie darauf, den Tonarm vor dem Abspielen von der Tonarmstütze zu offen und danach wieder zu befestigen.

• Stellen Sie den Funktionswahlschalter (6) auf PHONO.

• Stellen Sie den Geschwindigkeitsregler auf die dem Plattentyp entsprechende Geschwindigkeit ein.
• Legen Sie die Schallplatte auf den Plattenteller (falls notwendig einen Spindeladapter benutzen).
• Heben Sie den Tonarm von der Stütze und bewegenihn langsam zur Schallplatte. Der Plattenteller beginnnt sich zu bewegen.
• Setzen Sie den Tonarm an der gewünschten Stelle der Schallplatte ab.
• Die Lautstärke wie gewünscht einstellen.
• Wenn das Ende der Platte erreicht wurde, hält der Plattenteller automatisch an. Heben Sie den Tonarm von der Platte und legenihn auf die Stütze zurück.
• Um manuell zu beenden, haben Sie den Tonarm von der Platte und legen ihn auf die Stütze zurück.

Bemerkung: Bei manchen Platten befindet sich das Ende außerhalb des normalen Wiedergabebereichs des Plattenspielers. In thisem Fall wird die Wiedergabe vor dem Ende des letzten Lieds unterbrochen. Stellen Sie den Autostop-Schalter auf OFF. Die Platte kann dann bis zum Ende abgeschweit werden, halt jeder nicht automatisch an (zum Anhalten des Plattentellers schalten Sie das Gerät mit der Ein/Aus-Taste aus oder stellen den Autostop-Schalter (34) zurück auf ON). Legen Sie dann den Tonarm auf die Stütze zurück.

Line Out-Anschluss

Sie konnen die Line Out-Buchse (32) des Plattenspielers über ein Cinch-Kabel (nicht mitgeliefert) mit der Aux-In-Buchse ihrer Stereo-Anlage verbinden.

Kassetten abspielen

Grundlegende Bedienung

Auswurfaste Die Auswurfaste drucken, um den Abspielvorgang zu beenden. Nochmal drucken, um das Kassettendeck zu öffnen.

Vorspultaste Drucken Sie die Vorspultaste, um das Band entweder vor- oder zurückzuspulen. Ruckspltaste Die Rückspul- oder Aufwurftaste drucken, um das Band anzuhalten.

Abspieltaste Zum Starten die Abspieltaste drucken.

Pausetaste Drucken Sie die Pausetaste, um das Abspielen kurzzeitig zu stoppen. Nochmal drucken, um die Wiedergabe wieder aufzunehmen.

Aufnahmetaste Drucken Sie zum Starten der Bandaufnahme gleichzeitig die Aufnahme- und die (nur Kassettendeck 1) Wiedergabetaste.

Wiedergabe

• Stellen Sie den Funktionsschalter auf TAPE (6).
• Legen Sie die Kassette ein.
• Drücken Sie die Wiedergabetaste, um die Wiedergabe zu starten.
  Die Lautstärke mit den Lautstärketasten (19) wie gewünscht einstellen.
• Sie können die Wiedergabe mit der Pause-Taste kurzzeitig unterbrenn.
• Wenn die Wiedergabe beendet ist, drücken Sie die Stop/Auswurftaste.

Bemerkung:

Es ist möglich, beide Kassettenspieler nacheinander abzuspielen. Dazu drücken Sie die Pause- und Wiedergabetaste des Kassettendecks 1 und die Wiedergabetaste des Kassettendecks 2. Die Kassette in Deck 1 wird automatisch abgespielt, sobald die Wiedergabe der Kassette in Deck 2 beendet ist.

Aufnahme

a. Aufnahme von einer Kassette (Deck 2 zu Deck 1)

Das Gerat ermoigt es Ihnen, eine Kassette auf eine andere zu uberspielen. Dieser Vorgang kann nur in der Richtung von Deck 2 (Wiedergabe) zu Deck 1 (Aufnahme) durchgefuhrt werden.

Aufnahme mit normaler Geschwindigkeit

• Stellen Sie den Funktionsschalter auf TAPE (6).
• Legen Sie die bereits bespielte Kassette in Deck 2 und die leere Kassette in Deck 1 ein.
• Drucken Sie die Pause-Taste und drucken Sie danach gleichzeitig die Aufnahme- und Wiedergabetaste des Decks 1.
• Drucken Sie die Wiedergabe-Taste, um die Wiedergabe des Decks 2 zu starten. Drucken Sie dann die Pause-Taste des Decks 1, um die Aufnahme zu starten.

Drucken Sie die Pause-Taste des Decks 1 und die Stop-Taste des Decks 2, wenn die Aufnahme beendet ist.

Aufnahme in hoher Geschwindigkeit

Das Gerät unterstützt die Aufnahme mit hoher Geschwindigkeit. Damit konnen Sie 2/3 der Zeit einer Aufnahme bei normaler Geschwindigkeit sparen.

Wahlen Sie mit der Schnellaufnahmetaste (23) die Position HI. Folgen Sie dann den unter „Aufnahmemodus mit normaler Geschwindigkeit" beschrieben Anweisungen.
- Wenn Sie eine bespielte Kassette mit hoher Geschwindigkeit überspielen, ist möglicherweise ein Knacken hörbar. Drehen Sie die Lautstärke ganz herunter, um dies zu vermeiden.

Während die Aufnahme lauft, dürfen Sie nicht die Aufnahmegeschwindigkeit nicht ändern, da die Kassette dadurch beschädigt werden können.

b. Aufnahme vom Radio

• Stellen Sie den Funktionsschalter auf TUNER (6).
• Stellen Sie mit dem Frequenzregler den gewünschten Radiosender ein und legen eine leere Kassette in Deck 1 ein.
• Drücken Sie zum Starten der Aufnahme gleichzeitig die Aufnahme- und Wiedergabetaste.
• Wenn die Wiedergabe beendet ist, drücken Sie die Pause- und dann die Stop/Auswurfaste.

c. Aufnahme von einer Schallplatte

• Stellen Sie den Funktionsschalter auf PHONO (6).
• Legen Sie eine Kassette in Deck 1 ein, die für die Aufnahme geeignet ist.
• Drücken Sie zunachst die Pause-Taste, drucken Sie danach gleichzeitig die Aufnahme- und Wiedergabetaste der Kassette. Das Gerät ist jetzt zur Aufnahme bereit.
• Starten Sie die Wiedergabe der Schallplatte und drücken Sie dann die Aufnahme-Taste der Kassette, um die Aufnahme zu beginnen.
  Zum Beenden der Aufnahme drucken Sie zunachst die Pause- und dann die Stop/Auswurftaste des Kassettendecks. Befestigen Sie den Tonarm wieder an der Stütze.

CDs und Schallplatten in MP3 konvertieren

Das System kann Aufnahmen von Schallplatten ins MP3-Format konvertieren und auf Datenträgern speichern, die über die USB-Schnittstelle angeschlossen sind.

a) Schallplatten digitalisieren

1) Schlieben Sie das USB-Laufwerk vor der Aufnahme an. Stellen Sie sicher, dass ausreichend Speicherplatz vorhanden ist.
2) Stellen Sie die Funktionstaste (6) auf PHONO und drücken Sie dann die Aufnahmetaste (3).
3) Auf dem LC-Display (2) blinkt die Anzeige „USB". Nach ein paar Sekunden blinkt die Anzeige und REC Das System befindet sich jetzt im Digitalisierungsmodus.
4) Spieler Sie die Passage der Schallplatte ab, die Sie über USB oder SD-Karte aufnehmen sollen.
5) Drücken Sie nach Beendigung der Aufnahme die Aufnahmetaste (3), bis das LC-Display zu blinken aufhört und das Gerät in den Plattenspielermodus zurückgeht.

b) Kassetten digitalisieren

1) Schlieben Sie das USB-Laufwerk vor der Aufnahme an. Stellen Sie sicher, dass ausreichend Speicherplatz vorhanden ist.
2) Stellen Sie die Funktionstaste (6) auf TAPE und drücken Sie dann die Aufnahmetaste (3).
3) Auf dem LC-Display (2) blinkt die Anzeige „ USB". Nach ein paar Sekunden blinkt die Anzeige und . Das System befindet sich jetzt im Digitalisierungsmodus.
4) Spieler Sie die Passage der Kassette ab, die Sie über USB oder SD-Karte aufnehmen sollen. Das Abspielen ist in beiden Kassettendecks möglich.
5) Drücken Sie nach Beendigung der Aufnahme die Aufnahmetaste (3) bis die Symbole und REC versuschwinden und das LC-Display (2) TAPE anziegt.

c) Dateien von USB auf SD-Karte oder umgekehrt kopieren

Das Gerat ermoight es, Datien von einer USB-Quelle auf eine SD/MMC-Speicherkarte zu kopieren. Drucken Sie dazu die Aufnahmetaste (3):

i) Kopieren eines Titels (SD-Karte auf USB)

1. Den Titel der SD/MMC-Karte, den Sie kopieren möchten, normal abspielen.
2. Wahlend der Wiedergabe die Aufnahmetaste (3) drucken. Auf dem Display blinken und Kopiervorgang wird nun durchgefuhrt.
3. Nach Abschluss des Kopiervorgangs beendet das Gerät die Wiedergabe automatisch.

ii) Kopieren aller Titel (SD-Karte auf USB)

1. Wahlen Sie den Modus SD und legend die DS/MMC-Karte ein, die Sie kopieren möchten.
2. Die Aufnahmetaste (3) drücken, nach dem die Karte eingegeben wurde. Auf dem Display blinken und REC Der Kopiervorgang wird nun durchgefuhrt.
3. Nach Abschluss des Kopiervorgangs beendet das Gerät die Wiedergabe automatisch.

Bemerkung:

• Die Aufnahmegeschwindigkeit ist gleich der Abspielgeschwindigkeit der Schallplatte oder Kassette.
• Im Kopiermodus kopiert das System nur MP3/WMA-Dateien.
• Das System erstellt ein Verzeichnis mit der Bezeichnung „Audio“ für konvertierte Dateien und ein Verzeichnis mit der Bezeichnung „Copy“ für kopierte Dateien.
  Voreingestellte MP3-Bitrate: 128 kbps, Abtastrate: 44.1kHz
• Bei der Konvertierung wird kein Liedname aufgezeichnet.
• Zum Unterbrechen der Aufnahme drucken Sie wieder die Aufnahmetaste.
  Das System speichert zunachst auf dem USB-Datentrager, falls sowohl ein USB-Datentrager als auch eine Speicherkarte vorhanden sind.
  Es konnen nur vollständige MP3-Dateien von USB oder SD-Karte aufgenommen werden. Falls die Konvertierung vorzeitig abgebrochen wird, wird keine Datei auf dem USB-Datentrager oder der SD/MMC-Karte abgelegt.

d) Bitrate der Konvertierung (über Fernbedienung)

Sie konnen die gewünschte Bitrate während der Konvertierung einstellen. Eine höhere Bitrate erzeugt bessere Tonqualität und beegt einen größeren Speicherplatz. Zur Wahl stehen 32 / 64 / 96 / 128 / 192 / 256 kbps.

1) Wahlen Sie die Funktion PHONO (6), ohne die Wiedergabe zu starten.
2) Drücken Sie die Info-Taste. Das LC-Display (2) zeigt die voreingestellte Bitrate an (128 kbps).
3) Drücken Sie die Vor- oder Zurück-Taste(13,24), um die gewünschte Konvertierungsbitrate einzustellen.
4) Zur Bestätigung der Einstellung wieder die Info-Taste drücken. Das LC-Display (2) besteht in den Plattenspielernodes darüber.

e) Titelrennung (über Fernbedienung)

Sie konnen die von Schallplatte oder Kassette auf einen USB-Datentrager oder eine SD-Karte aufgenommene Musik während des Konvertierens in mehrere Dateien aufteilen. Sobald Sie die Trenn taste on der Fernbedienung während der Konvertierung drucken, erstellt das System einen neuen Titel und setzen die Aufnahme fort. Auf dem LC-Display (2) blinkt kurz PHONO oder TAPE auf: Das Gerät hat einen neuen Titel erstellt.

Löschen einer Datei auf einem USB-Datentrager oder einer SD-Karte (über Fernbedienung)

Das Gerät ermöglich es, Dateien auf einer USB-Quelle oder einer SD/MMC-Speicherkarte zu löschen. Führn Sie dazu folgende Schritte durch:

i) Löschen einer Datei

1. Stellen Sie den Funktionsschalter auf USB/SD.
2. Die Info-Taste 3 Sekunden lang gedrück halten. Das LC-Display (2) zeigt an: (del --001)
3. Wahlen Sie mit der Vor-Taste oder Zurück-Taste Iohen Titel.
4. Drücken Sie die Aufnahmetaste. Auf dem Display wird „Yes/No" angezeigt. Wahlen Sie mit der Vor-Taste oder Zurück-Taste „Yes" bzw. „No".
5. Zur Bestätigung der Einstellung drücken Sie wieder die Aufnahme-Taste.

ii) Loschen aller Dateien (über Fernbedienung)

1. Stellen Sie den Funktionsschalter auf USB/SD.
2. Die Info-Taste 3 Sekunden lang gedrück halten. Das LC-Display (2) zeigt an: (del --001)
3. Die Info-Taste nochmal gedrückt halten. Auf dem LC-Display wird „Format / y / n" angezeigt. Wahlen Sie mit der Vor-Taste Über Zurücktaste „Yes" oder „No".
4. Zur Bestätigung der Einstellung drücken Sie wieder die Aufnahme-Taste.

Hinweis:

• Alle Dateien, die auf dem USB-Datenträger oder der SD-Karte gespeichert sind, werden nach der Bestätigung durch „Ja“ gelöscht.
• Drücken Sie die Stop-Taste auf der Fernbedienung, um den Löschvorgang abzubrechen.

USB-Datenträger/Speicherkarte entfernen

Um einen USB-Datentrager oder eine Speicherkarte zu entfernen, müssen Sie das Gerät ausschalten oder den Funktionsschalter entweder auf CD, TAPE oder TUNER stellen. USB-Datenträgerziehen Sie direkt aus der USB-Schnittstelle hereaus. Speicherkarten drücken Sie erst nachinnen und halten dann los. Die Karte springt teilweise hereaus, und Sie konnen sie von Hand entnahmen.

Ein/Aus-Taste für X-Bass.

Stellen Sie die X-Bass-Taste (17) in die Position den X-Bass zu aktivieren.

Fernbedienung

Einsetzen der Batterie (Batterie nicht im Lieferumfang enthalten)

Die Fernbedienung benötigt zwei Microbatterien (AAA).

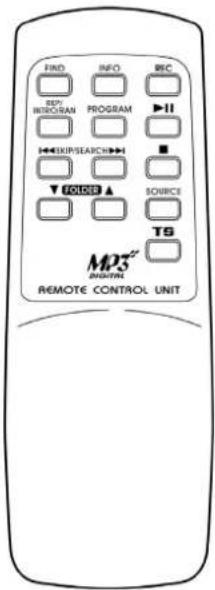

Beschreibung der Tasten

1) Suchtaste Startet bei der MP3-/WMA-Wiedergabe die Sueche nach Datei/Verzeichnisnamen.
2) Info-Taste Drücken Sie die Info-Taste, um die Bitrate der Konvertierung zu wahlen.
3) Aufnahmetaste Aktivierung der Konvertierungs- oder Aufnahmefunktion
4) Modustaste Im SD-/USB-Modus Wiederholung, Intro- und Zufallswiedergabe aktivieren
5) Programmtaste Im SD-/USB-Modus die Programmierungsfunktion aufrufen
6) Wiedergabetaste II Im SD-/USB-Modus einmal drücken, um die Wiedergabe zu starten. Zum Pausieren nochmal drucken.
7) Vor-Taste/Schnellvorlauf Einnmal drucken, um zum nachsten Titel zu springen, gedrückt halten, um den Schnellvorlauf zu starten

Zurück-Taste/Schnellrücklauf Einmal drücken, um zum vorherigen Titel zu springen. Gedrück halten, um den Schnellrücklauf zu starten

8) Stoptaste Im SD-/USB-Modus die Programmwiedergabe abbrechen.
9) Verzeichnis hoch /runter Im SD-/USB-Modus ein Verzeichnis auswahlen
10) Quellentaste: Im SD-/USB-Modus auf USB bzw. SD umschalten
11) Titel trennen Wahrend der Konvertierung die aufgenommenen Titel auf der Schallplatte oder der Kassette auf mehrere Dateien aufteilen.

Sollten sie irgendwann zu späterer zeit这点es Produkt entsorgen wollen, beachten sieitte folgenden: elektrorschrott solle nicht mit dem haushaltsmull entsorgt werden.itte recyclen sie ihn, sofern itnen entsprechende möglichekeiten zur verfugung stehen. setzen sie sich mit ihren communalen behörden oder ihrem einzehandler in verbindung und fragen sie diese um rat bezüglich der wiederverwertung. (elektro- und elektronik-altgerä-richtlinie (wee))

WICTIGER HINWEIS

Automatische Standby-Schaltung

Um die ErP2 Richtlinie zu erhöllen und Energie zu sparen, schaltet das Gerät nach ca. 15 Minuten automatisch in den Standby-Modus, ohne vorherige Ankündigung. Um das Gerät wieder einzuschalten, drehen Sie den Ein/Aus Schalter kurz auf „OFF" und wieder ein (im Uhrzeugersinn).

ENVIRONMENTAL PROTECTION

MP3/WMA vereiste nummerformaat:-

Automatische standby schakeling
