BEDIENUNGSANLEITUNG X2 700 Hitec

D Bedienungsanleitung

GB Instruction manual

F Mode d'emploi

Li-HV

2-8 cell

Li-Po

2-8 cell

Li-Fe

2-8 cell

Li-ION

2-8 cell

Ni-CD

1-20 cell

Ni-MH

1-20 cell

PB

2-24V

D

Inhalt

1. Einführung 2
   1.1. Warn- und Sicherheitshinweise 3
   1.2. Gewährleistung/Haftungsausschluss 5
   1.3. CE-Konformitätserklärung 5
   1.4. Entsorgung 5
2. Lieferumfang 6
   2.1. Technische Daten 6
   2.2. Ladegerät-Übersicht 7
   2.3. Zubehör 8
3. Eigenschaften 8
4. Spezifi kationen der Akkutypen 10
5. Anschließen des Ladegerätes 11
   5.1. Anschluss der Akkus 11
   5.2. Balancer-Anschluss 11
6. Programmübersicht 12

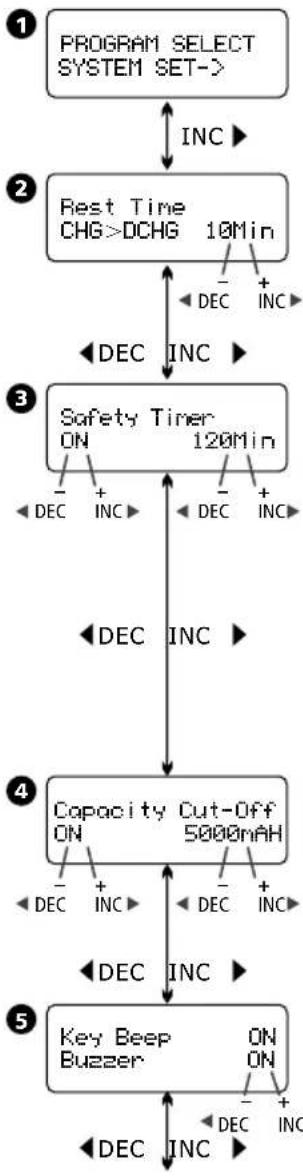

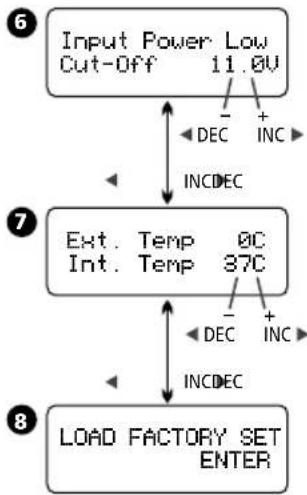

7. Grundeinstellungen/Anwendereinstellungen ..... 13
   7.1. Wichtige Begrifflichkeiten 13

8. Lithiumakkus 14

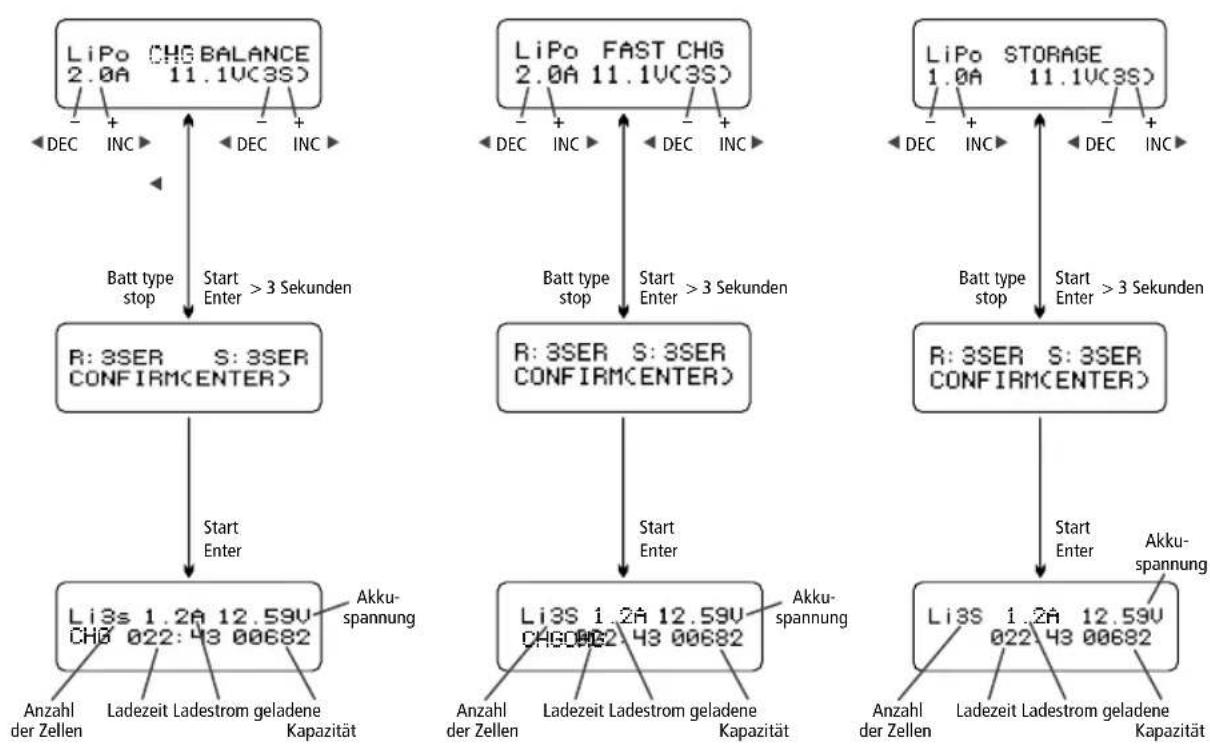

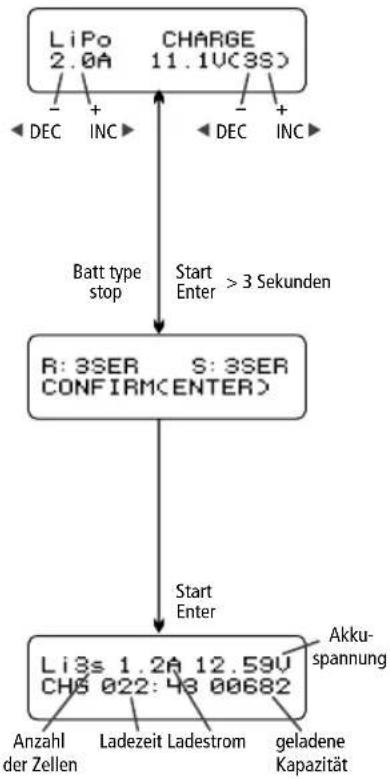

   8.1. Laden von Lithiumakkus 14

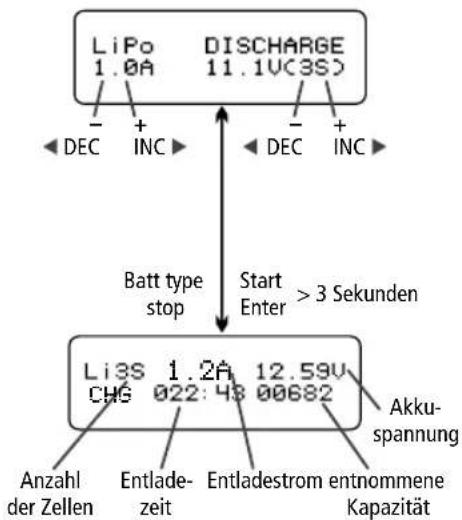

   8.2. Entladen von Lithiumakkus 16
   8.3. Fehleranzeige 17
   8.4. Schnellkontrolle von Lithium Akkus – Li Batt Meter .... 17

9. NiCd- und NiMH-Akkus 17

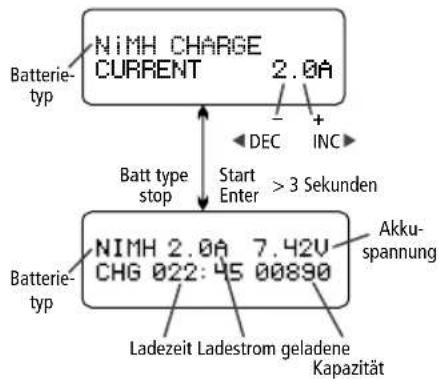

   9.1. Laden von NiCd- und NiMH-Akkus 18

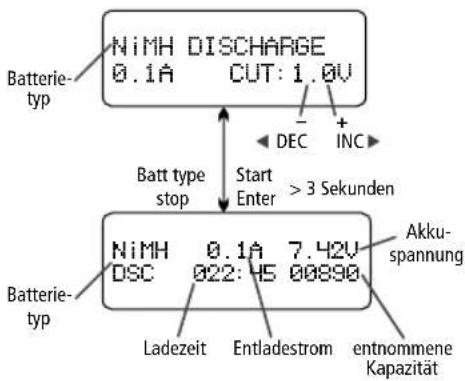

   9.2. Entladen von NiCd- und NiMH-Akkus 18
   9.3. Multi-Peak (Re-Peak) Laden von NiXX-Akkus ..... 18

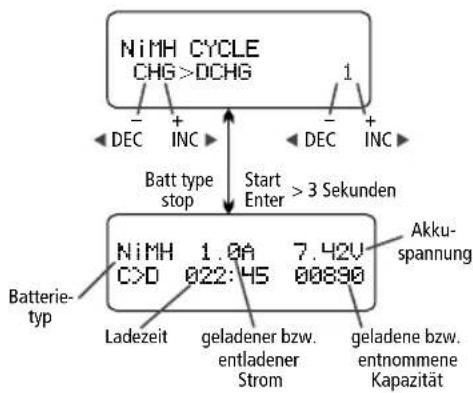

   9.4. Zyklisches Laden/Entladen von NiXX-Akkus ..... 19

10. Bleiakkus (PB-Akkus).... 19

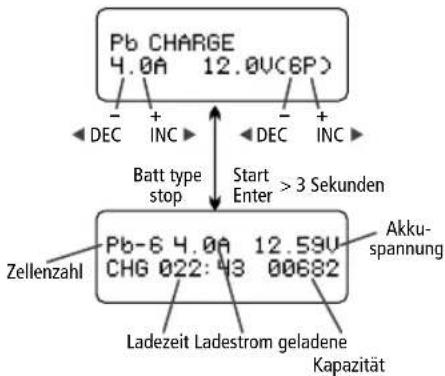

    10.1. Laden von Bleiakkus 20

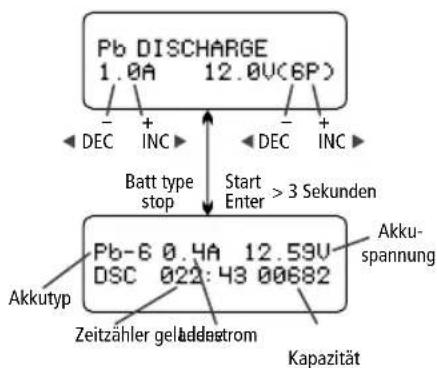

    10.2. Entladen von Bleiakkus 20
11. Synchronmodus .... 20

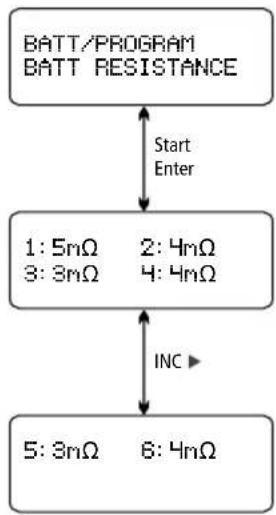

12. Innenwiderstandsmessung 21
13. Akku-Speicher 21

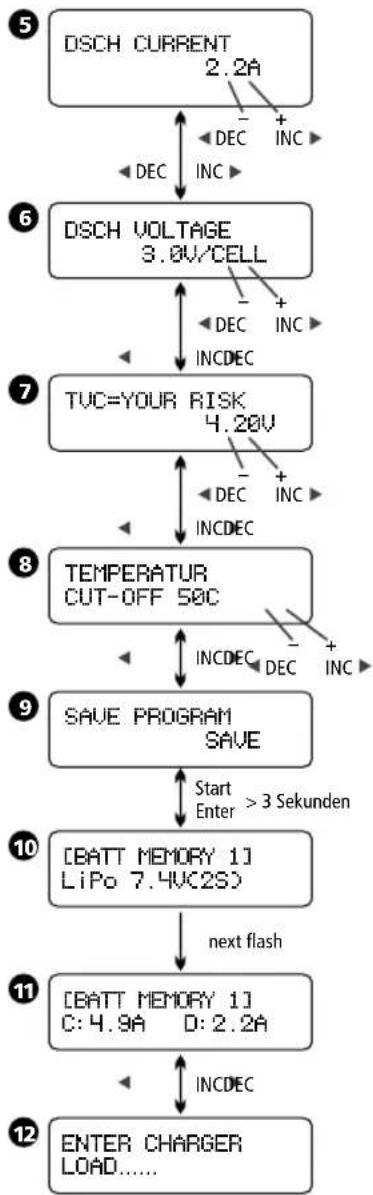

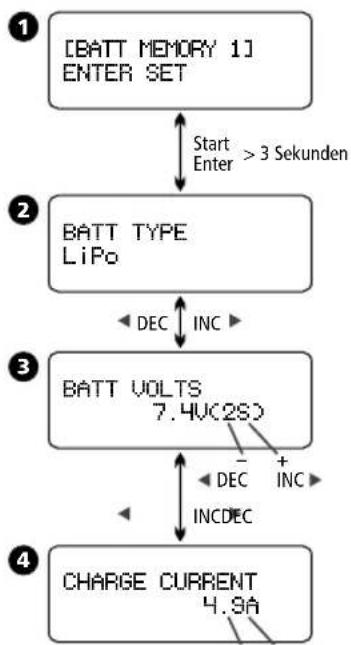

14. Ladeparameter Speichern 21

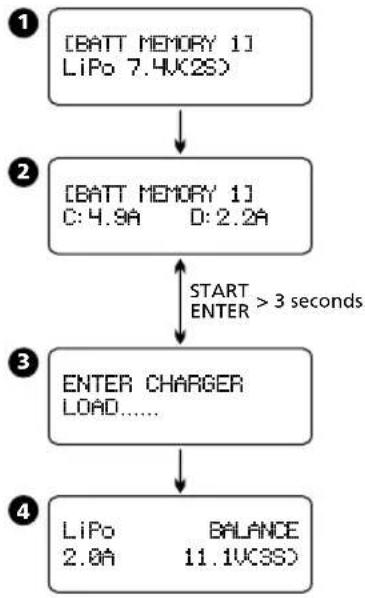

    14.1. Ladeparameter Laden 23

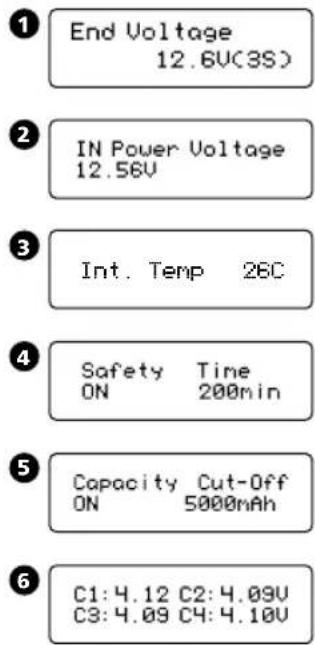

    14.2. Zusatzinformationen beim Laden/ Entladen anzeigen 23
15. Warn- und Fehlermeldungen 24
16. Tabelle der maximalen Lade-/Entladeströme ..... 25

1. Einführung

Herzlichen Glückwunsch zum Kauf des HiTEC Multicharger X2 700. Sie sind nun Besitzer eines kompakten Hochleistungs Profi Lader/Entlader mit integrierten Balancern.

Dieses Ladegerät ist einfach zu bedienen und bietet verschiedene individuelle Einstellmöglichkeiten zum optimalen Laden Ihrer Akkus. Diese Anleitung führt Sie Schritt für Schritt durch die einzelnen Menüs und ermöglicht Ihnen einen schnellen Zugriff auf das Ladegerät.

Nehmen Sie sich bitte die nötige Zeit, um sich anhand dieser Anleitung mit Ihrem neuen Ladegerät vertraut zu machen, bevor Sie das Gerät zum ersten Mal benutzen. Wir hoffen Sie haben viele Jahre Freude mit Ihrem neuen Ladegerät.

Der HiTEC Multicharger X2 700 hat eine Ladeleistung von 700 Watt pro Ausgang. Gesamtleistung somit 1400 Watt. Er kann bis zu 20 Zellen NiXX oder 8S LiXX laden oder entladen. Der HiTEC Multicharger X2 700 hat integrierte Balancer. Externe Balancer zum Laden von LiXX Akkus sind daher nicht nötig.

Die eingebauten Lüfter haben einen Temperatursensor, welcher die Lüfter steuert und so Abwärme zu jeder Zeit sicher abgeführt wird.

Die Handhabung von Akkus und Akkuladegeräten kann gefährlich sein, lesen Sie daher bitte sorgfältig die Anleitung und die Warnhinweise durch.

1.1. Warn- und Sicherheitshinweise

Diese Bedienungsanleitung ist Bestandteil des Produktes. Sie beinhaltet wichtige Informationen und Sicherheitshinweise. Sie ist deshalb jederzeit griffbereit aufzubewahren und bei Verkauf des Produktes an Dritte weiterzugeben.

Die hierunter enthaltenen Warn- und Sicherheitshinweise sind äußerst wichtig und müssen aus Sicherheitsgründen unbedingt eingehalten werden. Bei Nichteinhaltung können Ladegerät und Akku beschädigt werden; schlimmstenfalls kann ein Brand entstehen.

Nehmen Sie das Gerät nicht in Betrieb, bevor Sie die Bedienungsanleitung und die folgenden (bzw. in der Anleitung enthaltenen oder separat beiliegenden) Sicherheitshinweise sorgfältig und vollständig gelesen haben.

Das Ladegerät niemals unbeaufsichtigt am Stromnetz lassen. Bei Fehlfunktionen den Vorgang sofort abbrechen und in der Bedienungsanleitung nachschlagen.

• Die zulässige Eingangsspannung bei dem HiTEC Multi-charger X2 700 beträgt 11-30 V DC (Gleichstrom).
- Gerät nicht öffnen. Nehmen Sie unter keinen Umständen technische Veränderungen vor. Verwenden Sie ausschließlich Originalzubehör und Originalersatzteile.

- Falls Sie das Gerät im Zusammenspiel mit Produkten anderer Hersteller betreiben, vergewissern Sie sich über deren Qualität und Funktionstüchtigkeit. Jede neue bzw. veränderte Konstellation ist vor Inbetriebnahme einem sorgfältigen Funktionstest zu unterziehen. Gerät nicht in Betrieb nehmen, wenn etwas nicht in Ordnung scheint.

- Beachten Sie stets die Ladehinweise des Akkuherstellers.

- Schützen Sie das Ladegerät vor Staub, Feuchtigkeit, Regen, Hitze und Vibrationen.

Das Ladegerät kann während des Betriebs sehr warm werden. Vorsicht bei dem Anfassen. Die Schlitze im Gehäuse dienen der Kühlung des Gerätes und dürfen nicht abgedeckt oder verschlossen werden. Das Gerät muss zum Laden frei stehen, damit die Luft ungehindert zirkulieren kann. Des Weiteren darf es nicht direkter Sonneneinstrahlung ausgesetzt werden.

- Das Ladegerät und die zu ladenden Akkus müssen während des Betriebes auf einem nicht brennbaren, hitzebeständigen und elektrisch nicht leitenden Untergrund stehen (niemals direkt auf die Auto-Karosserie stellen!). Das Gerät auch nicht in der Nähe leicht brennbarer Materialien betreiben.

• Schließen Sie immer nur einen Akku an einen Ladeanschluss und den dazugehörigen BALANCER Port Ihres Ladegerätes. Versuchen Sie niemals mehr als zwei Akkupacks gleichzeitig zu laden.
• Laden Sie Ihre Akkus stets unter Aufsicht und lassen Sie das Ladegerät auch nicht unbeaufsichtigt an der Stromversorgung angeschlossen!
• Laden Sie nur Zellen gleichen Typs und mit derselben Kapazität im Batterieverbund (Akkupack).
• Laden Sie Ihre Akkus erst, nachdem diese auf Umgebungstemperatur abgekühlt oder aber erwärmt sind.
• Achten Sie bei Anschluss des Ladegerätes an eine Kfz-Batterie oder ein stabilisiertes Netzteil, stets auf die korrekte Polung. Niemals verpolt anschließen.
• Anschlusskabel und Ladeausgänge dürfen niemals untereinander verbunden werden. Lade- und Anschlusskabel dürfen während des Betriebs nicht aufgewickelt sein.
• Trennen Sie Ihren Akku unmittelbar nach Ende des Lade-/Entlade-/Balance- Vorgangs vom HiTEC Multicharger.

1.1. Warn- und Sicherheitshinweise

Laden

Während des Ladeprozesses wird eine spezifi sche Menge an Strom in den Akku geladen.

Die geladene Kapazität wird durch das Multiplizieren des Ladestromes mit der Ladezeit ermittelt. Der maximal zulässige Ladestrom eines Akkus variiert je nach Spezifi kation und kann auf den Akkus abgelesen, oder bei einem Akkuhersteller nachgefragt, werden. Nur Akkus, welche speziell als schnelladefähig gekennzeichnet sind, dürfen mit einem höheren Strom als dem Standardladestrom von 1 C (einmal die Nennkapazität) geladen werden.

Schließen Sie das Ladegerät an ein Netzteil mit 11-30 V oder eine 12 V Autobatterie an. Rot ist der positive Pluspol und schwarz ist der negative Minuspol. Das Ladegerät kann zwar erkennen, dass ein Akku angeschlossen ist und ob die Polung stimmt, aber es kann nicht erkennen, ob der Akku noch „gut“ ist, bzw. wie lange er noch hält.

Wichtig am Ladeausgang ist die Akkuzuleitung. Diese muss ausreichend dimensioniert sein und qualitativ hochwertige Steckverbindungen besitzen, welche im Optimalfall vergoldet (geringerer Übergangswiderstand) sind.

Prüfen Sie immer in den Anleitungen der Akkuhersteller, welche speziellen Hinweise Sie dort noch in Bezug auf die Lademethoden fi nden. Halten Sie sich strikt an die von den Akkuherstellern empfohlene Ladeströme und Ladezeiten. Vor allem Lithiumakkus sollten genau nach deren Herstellerangaben geladen werden.

Große Aufmerksamkeit sollte den Anschlüssen von Lithium- akkus gegeben werden. Achten Sie auf richtige Polung des Balanceranschlusses.

Bitte beachten Sie immer, dass Lithiumakkus parallel und in Serie geschaltet sein können. Bei einer Parallelschaltung wird die Kapazität immer mit der Anzahl der parallel geschalteten Zellen multipliziert. Dabei bleibt die Spannung die Gleiche. Wenn die Spannungen der Einzelzellen zu unterschiedlich sind, kann es zu Feuer oder einer Explosion kommen. Lithiumakkus sind normalerweise in Serie geschaltet.

Das fünfmalige piepsen des Ladegeräts zu Beginn eines Ladevorgangs ist ein Hinweis darauf, dass der angeschlossene Akku noch eine Restkapazität von 90% oder mehr besitzt.

Entladen

Der hauptsächliche Gebrauch bei dem Entladen eines Akkus liegt neben dem Formieren darin, die aktuell verfügbare Kapazität des Akkus zu messen, bzw. zu kontrollieren. Eine weitere Anwendung liegt darin, die Spannung des Akkus bis zu einem defi nierten Limit zu senken (z. B. bei der Einlagerung der Akkus). Dem Entladen sollten Sie die gleiche Aufmerksamkeit wie dem Laden schenken.

Die Entladeschlussspannung sollte korrekt eingestellt sein, um ein Tiefentladen der Akkus zu vermeiden. Lithiumakkus dürfen nicht unterhalb ihrer minimalen Spannungslage entladen (Tiefentladen) werden, da dies Kapazitätsverluste oder einen gänzlichen defekt des Akkus zur Folge haben kann. Generell besteht keine Notwendigkeit Lithiumakkus zu entladen. Bitte schenken Sie dem Entladen von Lithium- akkus Ihre volle Aufmerksamkeit, bezüglich der minimalen Spannung, um diese zu schützen.

Manche wiederaufl adbaren Akkus können einen Memory-Effekt erfahren. Wenn Zellen sehr sporadisch genutzt werden und nach einer längeren teilgeladenen Ruhephase wieder in Betrieb genommen werden, kann es vorkommen, dass sich diese Akkus nach dem Wiederaufl aden an den Wert der teilgeladenen Kapazität „erinnern“ und das nächste Mal ebenfalls nicht die volle Kapazität, sondern nur einen Teil zur Verfügung stellen. Dies nennt man Memory-Effekt. Dieser Effekt tritt nur bei NiCd- oder NiMH-Zellen auf. NiCd-Zellen sind grundsätzlich stärker gefährdet diesen Effekt zu bekommen als NiMH-Zellen.

Das komplette Entladen von Lithiumbatterien sollte weitestgehend vermieden werden. Stattdessen ist es bei Lithiumbatterien empfehlenswert, diese öfters direkt zu benutzen um eine Steigerung der Performance zu erreichen. Die Gesamtkapazität von Lithiumakkus stellt sich erst nach den ersten zehn Zyklen ein.

Hochleistungs Profi Balance, Lader/Entlader

Hochleistungs Profi Balance LADER / ENTLADER multicharger X2700 Sven Handel

1.2. Gewährleistung/Haftungsausschluss

Die Firma MULTIPLEX Modellsport GmbH & Co.KG übernimmt keinerlei Haftung für Verluste, Schäden oder Kosten, die sich aus fehlerhafter Verwendung und Betrieb ergeben oder in irgendeiner Weise damit zusammenhängen. Soweit gesetzlich zulässig, ist die Verpfl ichtung der Firma MULTIPLEX Modellsport GmbH & Co.KG zur Leistung von Schadenersatz, gleich aus welchem Rechtsgrund, begrenzt auf den Rechnungswert der an dem Schadenstiftenden Ereignis unmittelbar beteiligten Warenmenge der Firma MULTIPLEX Modellsport GmbH & Co.KG. Dies gilt nicht, soweit die MULTIPLEX Modellsport GmbH & Co.KG nach zwingenden gesetzlichen Vorschriften wegen Vorsatzes oder grober Fahrlässigkeit unbeschränkt haftet.

Für unsere Produkte leisten wir, entsprechend den derzeit geltenden gesetzlichen Bestimmungen, Gewähr. Wenden Sie sich mit Gewährleistungsfällen an den Fachhändler, bei dem Sie das Produkt erworben haben.

Von der Gewährleistung ausgeschlossen sind Fehlfunktionen, die verursacht wurden durch:

• Unsachgemäßen Betrieb
• Falsche, nicht oder verspätet, oder nicht von einer autorisierten Stelle durchgeführte Wartung
  • Falsche Anschlüsse
• Verwendung von nicht originalem MULTIPLEX/HiTEC-Zubehör
• Veränderungen/Reparaturen, die nicht von MULTIPLEX oder einer MULTIPLEX-Servicestelle ausgeführt wurden
• Versehentliche oder absichtliche Beschädigungen
  • Defekte, die sich aus der normalen Abnutzung ergeben
• Betrieb außerhalb der technischen Spezifikationen oder im Zusammenhang mit Komponenten anderer Hersteller.

MULTIPLEX Modellsport GmbH & Co.KG

Westliche Gewerbestraße 1

D-75015 Bretten-Gölshausen

1.3. CE-Konformitätserklärung

Die Bewertung des Gerätes erfolgte nach europäisch harmonisierten Richtlinien. Sie besitzen daher ein Produkt, das hinsichtlich der Konstruktion die Schutzziele der Europäischen Gemeinschaft zum sicheren Betrieb der Geräte erfüllt.

1.4. Entsorgung

Elektrogeräte, die mit der durchgestrichenen Mülltonne gekennzeichnet sind, zur Entsorgung nicht in den Hausmüll geben, sondern einem geeigneten Entsorgungssystem zuführen.

In Ländern der EU (Europäische Union) dürfen Elektrogeräte nicht durch den Haus- bzw. Restmüll entsorgt werden (WEEE - Waste of Electrical and Electronic Equipment, Richtlinie 2002/96/EG).

Sie können Ihr Altgerät bei öffentlichen Sammelstellen Ihrer Gemeinde bzw. Ihres Wohnortes (z. B. Recyclinghöfe) abgeben. Das Gerät wird dort für Sie fachgerecht und kostenlos entsorgt. Mit der Rückgabe Ihres Altgerätes leisten Sie einen wichtigen Beitrag zum Schutz der Umwelt!

2. Lieferumfang

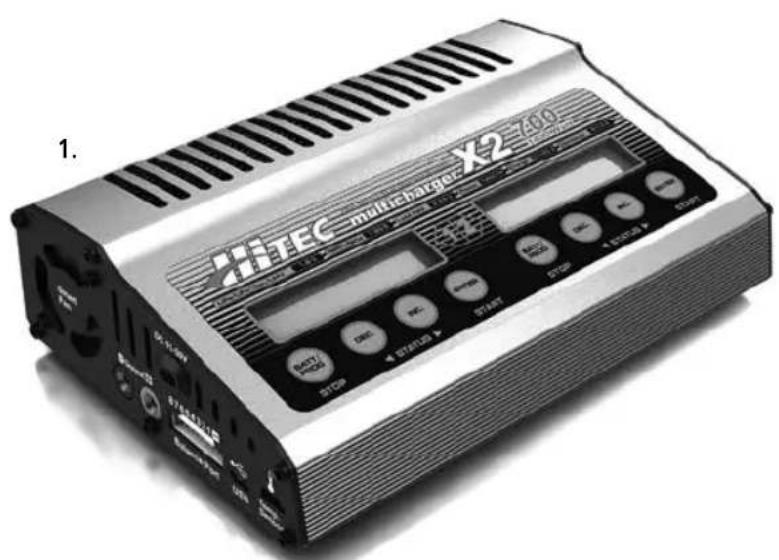

1. 1x Ladegerät X2 700
2. 2x Ladekabel XT-60

3. Krokodilklemmen

4. 2x Ladekabel Uni

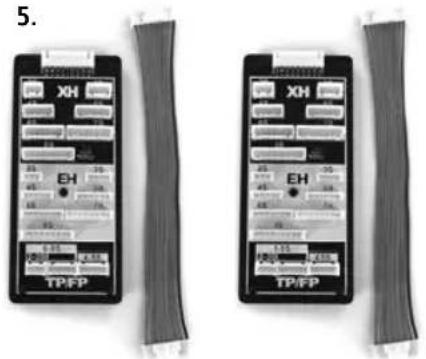

5. 2x 8S Universal Balancer Board (XH/EH/PQ/HP/FP/MPX)

HTEC multicharge X2-400 1.

5. TP/FP XH EH TP/FP XH EH TP/FP

1.

2.1. Technische Daten

Betriebsspannung DC 11-30 V Gleichspannung
Ladeleistung 0,1-30,0 A / max. 700 W pro Ausgang
Entladeleistung 0,1-5,0 A / max. 30 W pro Ausgang
Ladbare Zellenanzahl 1-20 NiCd-/NiMH-Zellen, 2-8 LiPo-/Lilon-/LiFe-/LiHV-Zellen2-24 V Bleiakkus
Balancerstrom 800 mA pro Zelle
Maße 200 x 140 x 55 mm
Gewicht 1,21 kg

Hochleistungs Profi Balance, Lader/Entlader

Hochleistungs Profi Balance LADER / ENTLADER multicharger X2700 Sven Handrol

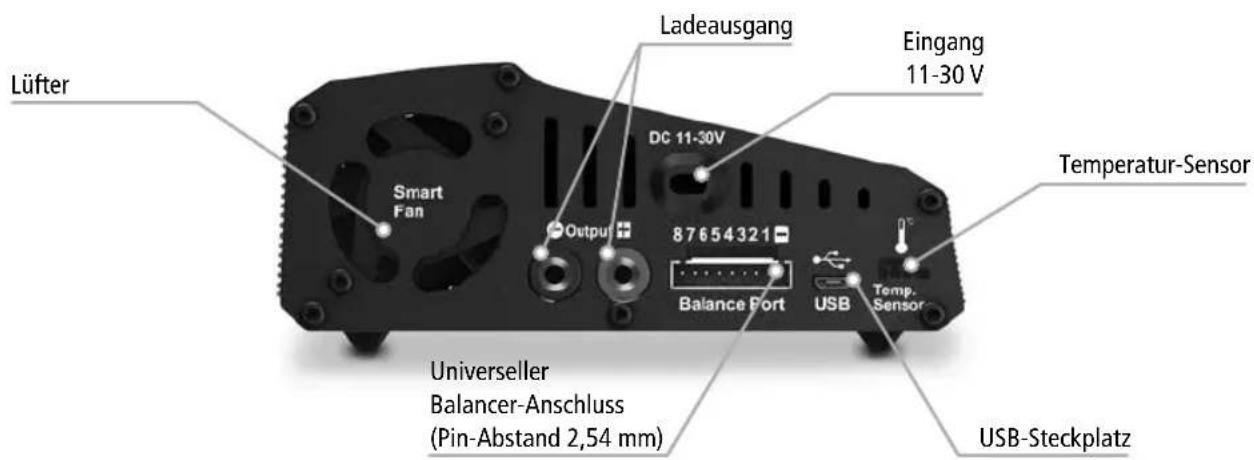

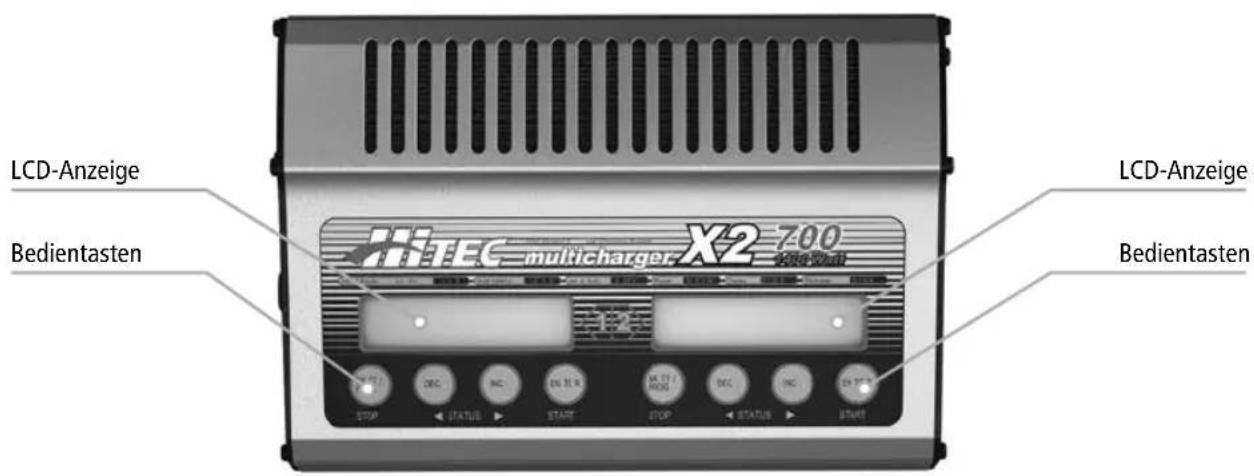

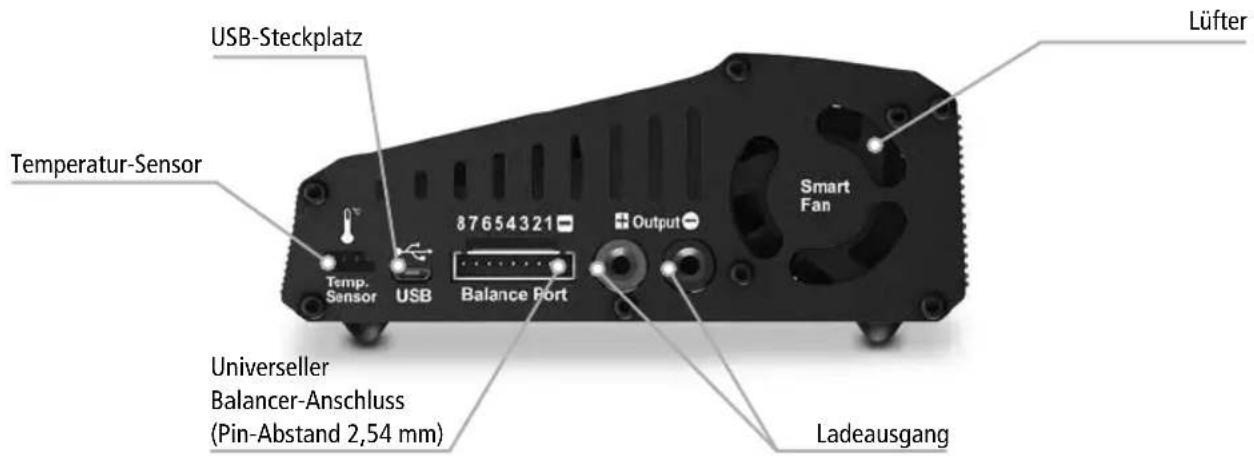

2.2. Ladegerät-Übersicht

LCD-Anzeige Bedientasten HiTEC multicharger X2 700 LCD-Anzeige Bedientasten

Lüfter Smart Fan Ladeausgang DC 11-30V Eingang 11-30 V Output 87654321 Balance Port USB Temp. Sensor Temperatur-Sensor Universeller Balancer-Anschluss (Pin-Abstand 2,54 mm) USB-Steckplatz

USB-Steckplatz Lüfter Temperatur-Sensor 87654321 Output Smart Fan Temp. Sensor USB Balance Port Universeller Balancer-Anschluss (Pin-Abstand 2,54 mm) Ladeausgang

2.3. Zubehör

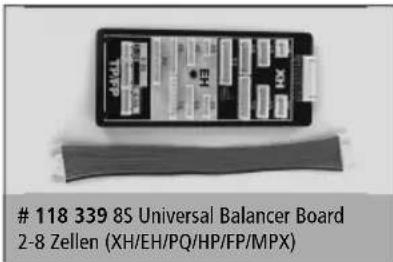

118 339 8S Universal Balancer Board

2-8 Zellen (XH/EH/PQ/HP/FP/MPX)

118 333 Temperatur Sensor für HiTEC

Ladegeräte

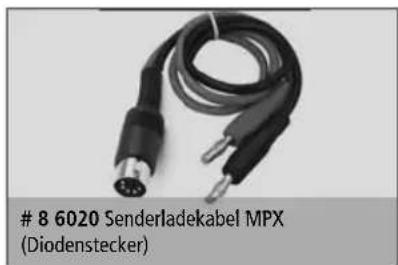

8 6020 Senderladekabel MPX

(Diodenstecker)

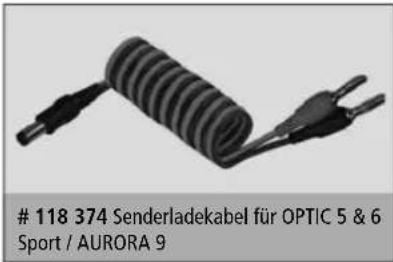

118 374 Senderladekabel für OPTIC 5 & 6 Sport / AURORA 9

9 2517 Ladekabel mit Deans Steckverbindung

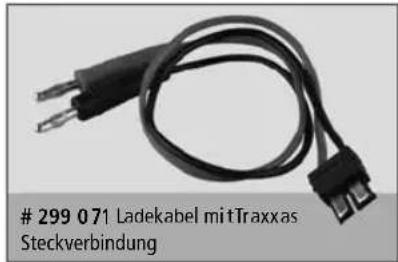

299 071 Ladekabel mitTraxxas

Steckverbindung

9 2516 Ladekabel mit Multiplex Steck-

verbindung

Der HiTEC Multicharger X2 700 ermöglicht es, zwei Akkus gleichzeitig zu laden oder zu entladen. Er lädt automatisch und intelligent die angeschlossenen Akkus mit ihrer maximalen Kapazität auf. Die Akkus, die gleichzeitig geladen werden, müssen nicht vom gleichen Typ sein. Sie können unterschiedliche Typen wie z. B. NiMH/NiCd/LiPo/LiFe gleichzeitig an einen separaten Ladeausgang anschließen. Dies erspart das Laden der Akkus nacheinander, wie es bei Ladegeräten mit nur einem Ausgang erforderlich wäre.

Optimierte Software

Die Software des HiTEC Multicharger X2 700 wurde überarbeitet, um noch mehr Möglichkeiten und Sicherheit beim Laden von Akkus zu bieten. Gegenüber dem von uns bekannten HiTEC Multicharger X4 und X1 AC Plus, bietet das neue X2 700 einige Funktion, die hier folgend aufgezählt sind (z. B. der LiBatt Meter, welcher ein eingebauter LiPo Checker ist). Auch die Menüstruktur wurde für eine einfachere Bedienung angepasst.

Lithium Typen

Der HiTEC Multicharger X2 700 ist zu den gängigen Lithium-batterien wie Lilon, LiPo, LiFe und LiHV kompatibel.

Die integrierten, voneinander unabhängigen Balancer Der X2 700 besitzt pro Ladeausgang einen Balancer. Es ist nicht notwendig ein externes Balancer-Modul an das Gerät anzuschließen um eine Ladung durchzuführen, bei der die Einzelzellen eines Akkupacks spannungstechnisch angeglichen werden.

Das Balancen von Einzelzellen während des Entladevorgangs

Während des Entladevorgangs kann das X2 700 jede ein-

3. Eigenschaften

zelne Zelle eines Lithium-Akkupacks individuell balancen (angleichen) und deren Einzelspannungen auf dem Display anzeigen. Falls eine Zelle eine stark abweichende Spannung haben sollte, wird eine Fehlermeldung auf dem Display angezeigt und der Lade-, bzw. Entladevorgang sicherheits-halber automatisch gestoppt.

Schnell- und Aufbewahrungsladung von Lithiumakkus Es gibt zwei Möglichkeiten des Ladens von Lithiumakkus: Der FAST-Mode (englisch fast = schnell), verkürzt die Ladezeit der Akkus und ist für den unmittelbaren Einsatz der Akkus vorgesehen.

Der STORAGE-Mode (englisch storage = die Einlagerung), lädt oder entlädt die einzelnen Zellen eines LiXX-Akkus auf die jeweils zum Akku-Typ optimalen Spannung um sicherzustellen, dass dieser eine längere Aufbewahrung (länger als 3 Monate) unbeschadet übersteht.

Maximum an Sicherheit

Das Ladegerät verfährt nach dem Delta-Peak-Verfahren. Die Beendigung des Ladevorgangs erfolgt hier nach dem Spannungsermittlungs-Prinzip. Wenn der Akku die maximale Spannung übertreffen sollte, wird der Ladevorgang automatisch beendet.

Automatische Ladestrombegrenzung

Sie können den Ladestrom begrenzen, wenn Sie NiCd- oder NiMH-Akkus laden. Dies bietet ein Plus an Sicherheit beim Laden von NiMH-Akkus im AUTO-Mode.

Zeitbegrenzung

Sie können auch ein Zeitlimit des Ladeprozesses festlegen, um einem möglichen Defekt vorzubeugen.

Kapazitätslimit

Die geladene Kapazität wird durch das multiplizieren des Ladestromes mit der Ladezeit ermittelt. Wenn Sie den Maximalwert der Akkukapazität eingestellt haben, wird der Ladeprozess automatisch gestoppt falls die Ladekapazität dieses Limit überschreiten sollte.

Datenspeicherung und Abruf

Der HiTEC Multicharger X2 700 ermöglicht es dem Anwender, die Einstellungen für bis zu 10 Akkus pro Ausgang zu speichern. Sie können diese Einstellung auch während dem Laden oder Entladen eines Akkus vornehmen. Diese Daten können Sie danach jederzeit abrufen und Akkus laden oder entladen, ohne die gesamten Ladeparameter erneut auswählen zu müssen.

Formieren

Sie haben mit diesem Ladegerät die Möglichkeit Akkus „aufzufrischen“, indem Sie bis zu fünf Lade- und Entladezyklen, bzw. Entlade- und Ladezyklen in einem fortlaufenden Prozess durchlaufen lassen. Dies regeneriert und gleicht bei NiCd- oder NiMH-Akkus die Zellen an, wodurch diese wieder mehr Leistung liefern können.

Temperaturschwelle

Chemische Reaktionen im Akku verursachen beim Laden eine Erwärmung. Wird die vorgegebene Temperaturschwelle, welche mit einem optional erhältlichen Temperatursensor gemessen werden kann, erreicht, endet der Ladevorgang automatisch.

Anpassen der Ladeschlussspannung

Das Ladegerät ermöglicht es die Ladeschlussspannung anzupassen. Diese Einstellung sollte nur auf ausdrückliche Anweisung des Akkuherstellers angepasst werden.

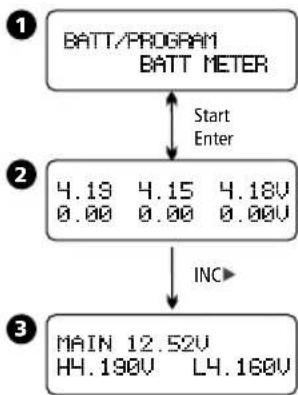

LiBatt Meter – Übersicht und Kontrolle von Lithium Akkus

Zur Kontrolle eines Lithium Akkus kann dieser ans Ladegerät angeschlossen werden um dessen Gesamtspannung, die einzelnen Zellspannungen sowie die maximale und minimale Zellspannungen angezeigt zu bekommen.

Ladeschlussspannung Lithium Akkus anpassen (TVC)

Die Ladeschlussspannung von Lithium Akkus kann in Verbindung mit einem Akkuspeicherprogramm individualisiert eingestellt werden. Die Nutzung dieser Funktion erfolgt auf eigene Gefahr!

Innenwiderstandsmessung

Das HiTEC X2 700 ermöglicht es Ihnen den Innenwiderstand des Akkupacks und jeder Zelle zu ermitteln.

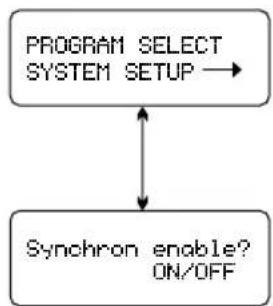

Synchronmodus

Bei gleichzeitigem Laden identischer Akkus können Sie dank des Synchronmodus' ausschließlich am linken Kanal Ihre Parameter bestimmen und diese an den rechten Ausgang übertragen.

4. Spezifi kationen der Akkutypen

NiCd/NiMH

Nominalspannung 1,2 V / Zelle
Erlaubter Schnellladestrom 1-2 C (abhängig vom Zellentyp)
Entladeschlussspannung	≥ 0,85 V / Zelle bei NiCd, ≥ 1,0 V / Zelle bei NiMH

Lilon

Nominalspannung 3,6 V / Zelle
Ladeschlussspannung 4,1 V / Zelle
Erlaubter Schnellladestrom 1 C (abhängig vom Zellentyp)
Entladeschlussspannung ≥ 2,5 V / Zelle

LiPo

Nominalspannung 3,7 V / Zelle
Ladeschlussspannung 4,2 V / Zelle
Erlaubter Schnellladestrom 1 C (abhängig vom Zellentyp)
Entladeschlussspannung ≥ 3,0 V / Zelle

LiHV

Nominalspannung 3,8 V / Zelle
Ladeschlussspannung 4,35 V / Zelle
Erlaubter Schnellladestrom 1 C (abhängig vom Zellentyp)
Entladeschlussspannung ≥ 3,1 V / Zelle

LiFe

Nominalspannung 3,3 V / Zelle
Ladeschlussspannung 3,6 V / Zelle
Erlaubter Schnellladestrom < 4 C (abhängig vom Zellentyp)
Entladeschlussspannung ≥ 2,0 V / Zelle

Bleiakkus (PB)

Nominalspannung 2,0 V / Zelle
Ladeschlussspannung 2,46 V / Zelle
Erlaubter Schnellladestrom < 0,4 C (abhängig vom Zellentyp)
Entladeschlussspannung ≥ 1,75 V / Zelle

5. Anschließen des Ladegerätes

Der HiTEC Multicharger X2 700 besitzt an der linken Stirnseite das Anschlusskabel für die Spannungsversorgung. Hiermit kann das Ladegerät z. B. an eine Autobatterie angeschlossen werden. Dafür ist das Anschlusskabel mit Polklemmen/Krokodilklemmen versehen.

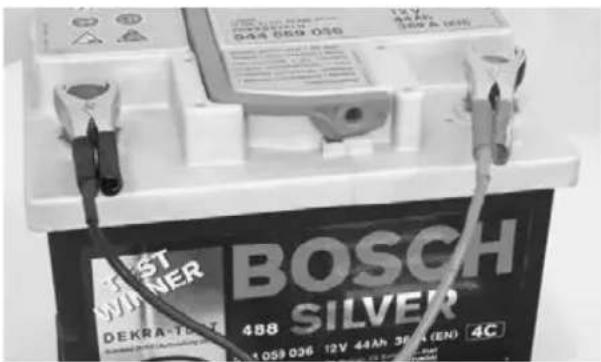

Es ist sehr entscheidend, dass Sie eine auf 13,8 V voll geladene Autobatterie oder ein geeignetes Netzteil mit einer Ausgangsspannung von 11-30 V und einer Leistung von 60 A verwenden, damit Sie die volle Leistung des Ladegerätes nutzen können.

BOSCH SILVER DEKRA-TEN 488 039 036 12V 44Ah 36A (EN) 4C

Ein zu schwaches Netzteil kann durch das Ladegerät überlastet werden. Passen Sie daher eventuell den Ladestrom der Leistung des Netzteiles an.

5.1. Anschluss der Akkus

Wichtig! Bevor Sie einen Akku anschließen ist es sehr ratsam, nochmals zu überprüfen, ob alle Ladeparameter und Anschlüsse korrekt gewählt wurden. Sollten die Einstellungen falsch gewählt worden sein, kann es zu einem zerstörten Akku und im schlimmsten Fall zu Feuer oder einer Explosion kommen. Um Kurzschlüsse zwischen den Bananensteckern zu vermeiden, schließen Sie immer zuerst die Bananenstecker an und erst danach die akkuseitigen Steckverbindungen. Gehen Sie beim Trennen des Akkus vom Ladegerät in umgekehrter Reihenfolge vor.

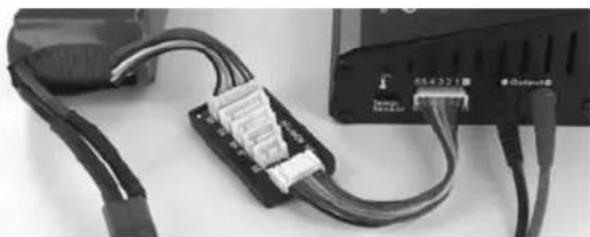

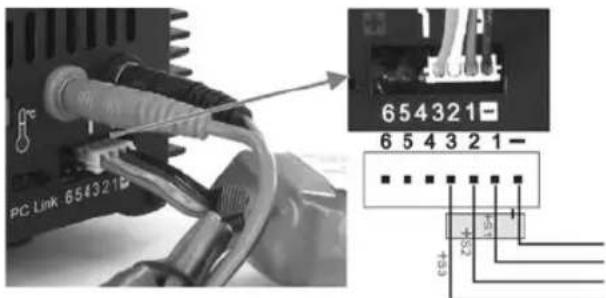

5.2. Balancer-Anschluss

Der am Akku befi ndliche mehrpolige Balancerstecker muss so an das HiTEC Ladegerät angeschlossen werden, dass das schwarze Kabel auf der rechten Seite am Minuspol anliegt. Achten Sie auf richtige Polarität! Einen Hinweis liefert das folgende Anschlussschema.

PC Link 654321 654321 6 5 4 3 2 1 - 250 +/-

Ein Anschließen des Balancer-Kabels, anders als dargestellt, kann einen Defekt des Laders zur Folge haben.

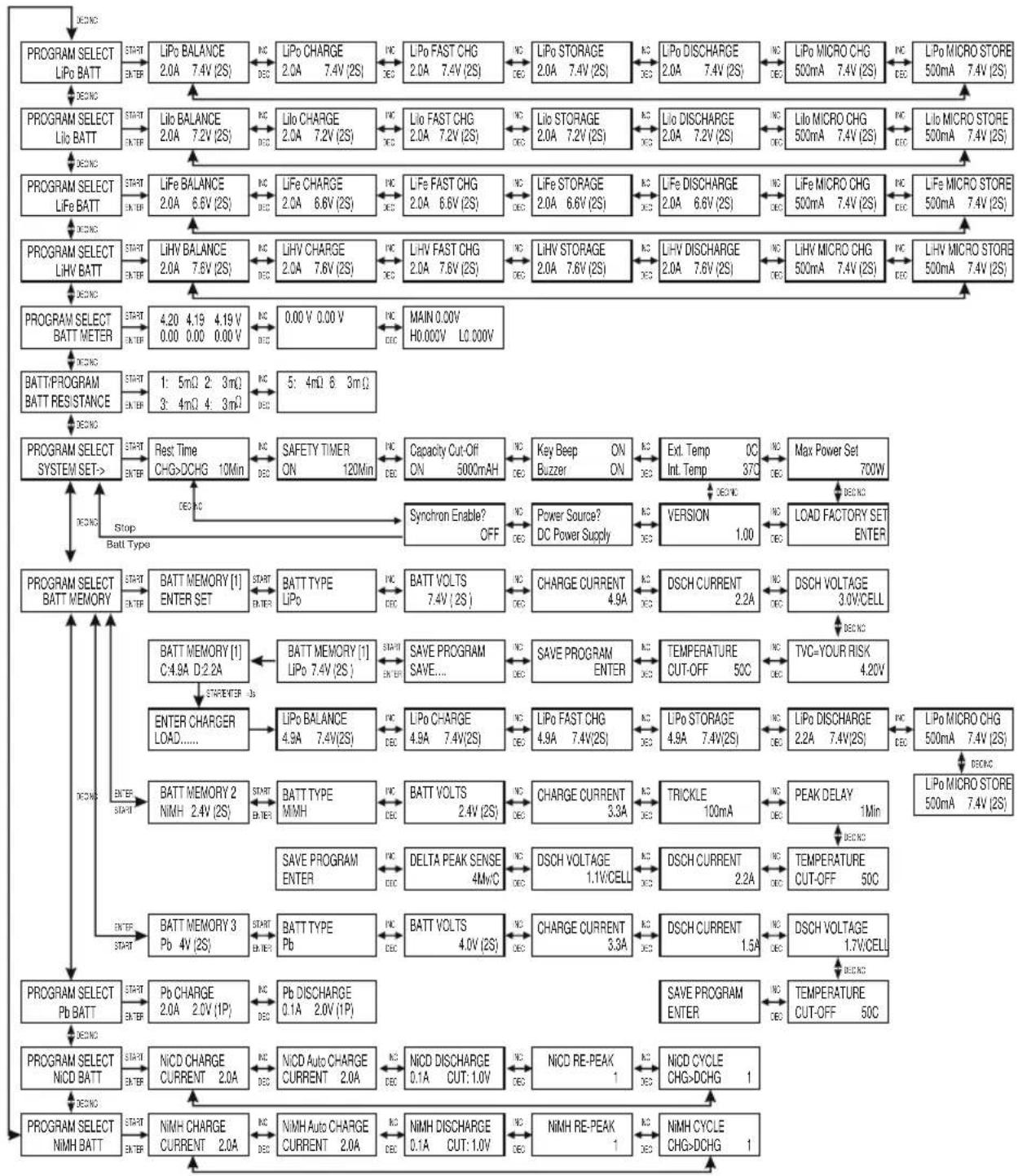

6. Programmübersicht

7. Grundeinstellungen/Anwendereinstellungen

Wenn man das Gerät zum ersten Mal an die Versorgungsspannung anschließt, werden die typischen Standardeinstellungen geladen. Bei nachfolgenden Verwendungen ruft das Ladegerät die zuletzt gewählte Einstellung wieder auf.

Um Werte im jeweiligen Display zu ändern, drücken Sie „START/ENTER“. Das Display wird dann an der Position, an der Sie Änderungen vornehmen können, blinken.

Um die Werte zu verändern, drücken Sie „INC“ oder „DEC“, und zum Speichern wieder die „START/ENTER“ Taste.

DEC: decrease = mindern „-“

INC: increase = steigern „+“

7.1. Wichtige Begrifflichkeiten

1 Startdisplay der Anwendereinstellungen
② Wartezeit zwischen Lade/Entladezyklen

Der Akku wird beim durchlaufen von Lade- und Entladezyklen warm. Die Zeitabstände zwischen den Zyklen können eingestellt werden, um dem Akku Zeit zum abkühlen zu geben. Die Zeit kann von 1-60 Minuten eingestellt werden.

3 Sicherheitseinstellung Zeitbegrenzung

Beim Start des Ladeprozesses startet auch der integrierte Zeitbegrenzer. Bei einem Fehler, wenn z. B. das Ladegerät einen vollgeladenen Akku nicht erkennt, sorgt die Zeitbegrenzung für eine Beendigung des Ladevorgangs. Dies schützt vor einem Überladen der Akkus.

Berechnung der richtigen Zeitbegrenzung

Bei NiCd- und NiMH-Akkus dividieren Sie die Kapazität des Akkus (mAh) mit dem Ladestrom (A). Das Ergebnis dividieren Sie durch 11,9 und erhalten den Wert für die Zeitbegrenzung in Minuten, den Sie einstellen sollten. Bei erreichen dieser Grenze, sind theoretisch schon 140 % der Akkukapazität geladen worden.

Rechenbeispiel mit 2000 mAh und 2,0 A:

$$ 2 0 0 0 / 2, 0 = 1 0 0 0 \rightarrow 1 0 0 0 / 1 1, 9 = 8 4 \mathrm{min} $$

4 Sicherheitseinstellung Kapazitätsbegrenzung

Hier wird die maximal Iadbare Kapazität eingestellt. Falls die Delta-Peak Abschaltspannung nicht erkannt wird, oder die Zeitbegrenzung nicht gesetzt wurde, wird der Ladevorgang beim Erreichen der Kapazitätsbegrenzung gestoppt.

5 Tasten- und Signaltöne

Die Töne können hier ein- oder ausgeschaltet werden.

7.1. Wichtige Begrifflichkeiten

6 Versorgungsspannung Überwachung (DC) Wenn die Eingangsspannung zu niedrig wird (angeschlossene Autobatterie wird leer), schaltet das Ladegerät ab. Eine Tiefentladung wird so vorgebeugt und ein eventueller Start des KFZ zur Heimfahrt vom Flugplatz ist noch möglich.
7 Temperaturanzeige Zeigt die interne Temperatur des Ladegerätes an.
8 Werkseinstellungen laden Drücken und halten Sie für mehr als 3 Sekunden die „START/ENTER“ Taste. Alle Einstellungen die Sie getätigt haben gehen dabei verloren und die Werkseinstellungen werden geladen.
9 Version des Gerätes

8. Lithiumakkus

Dieses Programm ist nur für wiederaufl adbare Lithiumakkus verwendbar, LiPo/LiHV/Lilon/LiFe welche eine Nominalspannung von je 3,3 V / 3,6 V / 3,7 V und 3,8 V pro Zelle haben. Unterschiedliche Akkutypen haben unterschiedliche Lademethoden. Es gibt zwei Methoden, einmal das Laden mit konstantem Strom und einmal das Laden mit einer konstanten Spannung. Der Ladestrom variiert je nach der Spezifi kation des verwendeten Akkus. Die fi nale Ladeschlussspannung ist sehr wichtig, da Lithiumakkus bei einer Überladung explodieren können.

Bei Lithium-Polymerzellen (LiPo) beträgt die Ladeschlussspannung 4,2 V pro Einzelzelle, bei Lithium-Ionenzellen (Lilon) 4,1 V pro Einzelzelle.

Bei Lithium-HV (LiHV) 4,35 V pro Einzelzelle und bei Lithium-Eisen-Phosphat (LiFe) 3,6 V pro Einzelzelle. Der Ladestrom und die Spannung der Akkus müssen korrekt eingestellt werden.

Beachten Sie auch die Hinweise unter „Ladespezifi kationen der Akkutypen“ in dieser Anleitung.

Wenn Sie in dem Lithiumakku-Programm Werte ändern möchten, dann drücken Sie bitte die „START/ENTER“ Taste um die einzelnen Parameter zum blinken zu bringen, um sie dann mit der „INC“ oder „DEC“ Taste einstellen zu können. Zum Speichern eines Wertes drücken Sie die „START/ENTER“ Taste.

8.1. Laden von Lithiumakkus

Laden von Lithiumakkus im „Charge Mode“ Dieses Programm sieht das gleichzeitige Laden und Balancen von Lithiumakkus vor. Wenn Sie im CHG-Mode Akkusladen, dann müssen die Balancer-Stecker des Akkus in die auf der Gehäuseseite des Ladegerätes befi ndlichen Buchsen oder Adapter eingesteckt sein. Sie müssen die Akkuzuleitungen (die dicken Kabel am Akku) ebenfalls mit den jeweiligen Ladebuchsen über entsprechende Ladekabel verbinden. Das Laden im CHG-Mode unterscheidet sich zum Laden im

normalen Lademode in folgendem Punkt: Das Ladegerät überwacht die Spannungen der Einzelzellen und regelt den Ladestrom, der in jede einzelne Zelle geladen wird um die Spannungen anzugleichen. Die Vorgehensweise und die Displayanzeige ist gleich dem „Charge Mode“.

Laden Sie Lithiumakkus immer im Charge Mode!

8.1. Laden von Lithiumakkus

Laden von Lithiumakkus im Lademodus „Charge Mode“ Dieser Modus ist für das Laden ohne Balancer-Anschluss. Links wird der Akkutyp angezeigt, den Sie gewählt haben. Der linke Wert in der zweiten Zeile ist der Ladestrom, mit dem der Akku geladen werden soll, rechts die Spannung. Diese Werte können vom Anwender eingestellt werden. Der Ladestrom von 0,1-30,0 A, die Spannung (beachten Sie die Zellenzahl) von 3,7-29,6 V. Zum Starten des Ladevorgangs drücken Sie für mehr als drei Sekunden die „START/ENTER“ Taste.

Das folgende Display zeigt die Anzahl der Zellen, die Sie gewählt haben und die das Ladegerät erkannt hat. „R“ zeigt die Anzahl der Zellen, die das Ladegerät erkannt hat und „S“ die Zellenanzahl, die Sie im vorherigen Schritt eingegeben haben. Wenn beide Anzahlen übereinstimmen, können Sie die „START/ENTER“ Taste drücken, um den Ladevorgang zu starten. Wenn die Anzahl der Zellen nicht übereinstimmt, drücken Sie die „BATT TYPE/STOP“ Taste um in das vorherige Menü zurückzukehren. Seien Sie immer gewissenhaft bei der Prüfung der Zellenzahl, bevor Sie den Ladevorgang starten.

Das dritte Display zeigt den Echtzeitstatus während des Ladeprozesses. Drücken Sie die „BATT TYPE/STOP“ Taste einmal, um den Ladevorgang zu beenden.

Schnellladen von Lithiumakkus mit dem „Fast-Mode“

Zum Ende eines Ladevorgangs wird der Ladestrom automatisch heruntergeregelt um ein Überladen zu vermeiden und die Akkus zu 100 % zu laden. Bei dem „Fast-Mode“

Laden von Lithiumakkus zur Aufbewahrung „Storage-Mode“ Diese Funktion ist für das Laden und/oder Entladen der Akkus, wenn diese nicht unmittelbar eingesetzt werden sollen und eine längere Zeit nicht zum Einsatz kommen. Dabei werden die Zellen auf die optimalen Einzelzellenspannungen gebracht.

MICRO CHARGE

Lademodus zum Laden eines LiXX Akkus nur per Balancer Kabel. Ladestrom auf maximal 500mA begrenzt.

ist die effektiv geladene Kapazität etwas geringer, aber die Ladezeit wird wesentlich verkürzt. Hier wird auf die letzten paar Prozente zum Vollladen des Akkus verzichtet. Die Ladezeit verkürzt sich dabei deutlich.

Diese Zellenspannungen betragen bei Lilon-Zellen: 3,75 V, bei LiPo-Zellen 3,85 V, bei LiFe-Zellen 3,3 V und bei LiHV-Zellen 3,85 V. Das Programm beginnt den Akku zu entladen, wenn der Spannungszustand der Einzelzellen höher liegt, als die erwähnten optimalen Erhaltungsspannungen.

MICRO STORAGE

Lade- bzw. Entlademodus für einen LiXX Akku auf die Lagerungsspannung nur per Balancer Kabel, wenn dieser längere Zeitraum nicht benutzt wird. Lade- bzw. Entladestrom auf maximal 500mA begrenzt.

8.1. Laden von Lithiumakkus

Die Displays der drei Ladeprogramme, Balance-, Fast- und Storage-Mode.

8.2. Entladen von Lithiumakkus

Lithiumakkus sollten nur teilweise und nie vollständig ent- laden werden! Häufi ges vollständiges (tief)entladen sollte absolut vermieden werden. Laden Sie stattdessen die Batterien lieber häufi ger zwischendurch auf, auch wenn noch genügend Restkapazität vorhanden ist. Oder nutzen Sie Akkus mit grö- Berer Kapazität, um nicht in die Gefahr einer Tiefentladung zu kommen.

Der Wert des Entladestroms, rechts im Display, sollte den Wert von 1 C nicht übersteigen. Maximal kann auch nur 5 A eingestellt werden. Die Spannung, rechts im Display, kann gerätespezifi sch nicht zu niedrig eingestellt werden, um ein Tiefentladen zu verhindern. Drücken Sie die „START/ENTER“ Taste um den Entladevorgang zu starten.

Das zweite Display zeigt den Echtzeitstatus während des Entladeprozesses. Drücken Sie die „STOP“ Taste, um den Vorgang zu beenden.

8.3. Fehleranzeige

Das Ladegerät überwacht die Spannung jeder Zelle wenn der Akku in dem Erhaltungslademodus (Storage-Mode) ist. Wenn die Spannungen stark abweichen, dann zeigt der HiTEC Multicharger eine Fehlermeldung an und beendet den Vorgang. Wenn eine Zelle eines Akkus defekt ist oder eine Unterbrechung der Stromleitungen vorliegt, dann sehen Sie ebenfalls eine Fehleranzeige.

① Dieses Display wird angezeigt, wenn das Ladegerät die Unterspannung einer Zelle erkennt.
② Das nächste Display zeigt den Fehler in der 4. Zelle.

8.4. Schnellkontrolle von Lithium Akkus – Li Batt Meter

1 Drücken Sie bei dieser Anzeige im Display die „START/ENTER“ Taste, um sich die Information über Ihren angeschlossenen Lithium Akku anzeigen zu lassen.
2 Bei dieser Anzeige wird jede einzelne Zellspannung anzeigt.
3 Hier bekommen Sie die Gesamtspannung, sowie die höchste und niedrigste Zellspannung angezeigt.

9. NiCd- und NiMH-Akkus

Es gibt zwei Methoden zum Laden von NiCd- und NiMH-Akkus, „Auto“ und „Manuell“. In der „AUTO“-Einstellung sollten Sie die Sicherheitseinstellung Kapazitätsbegrenzung (zuvor beschrieben) unbedingt nutzen, um die Gefahr einer Überladung vorzubeugen. Im „Manuellen Mode“ wird das Ladegerät den von Ihnen gewählten Ladestrom als Maximalwert verwenden. Beim „Auto Mode“ wird der Ladestrom dem angeschlossenen Akku angepasst und geregelt.

Achtung, der erlaubte Ladestrom bei NiXX-Akkus beträgt max. 1-2 C.

9.1. Laden von NiCd- und NiMH-Akkus

Laden von NiCd- und NiMH-Akkus

Mit Tastendruck auf die „START/ENTER“ Taste bringen Sie die Stromanzeige zum Blinken und können diese mit „INC/DEC“ verändern. Drücken Sie die „START/ENTER“Taste um den Wert festzulegen. Mit einem langen Tastendruck auf „START/ENTER“ startet der Ladevorgang.

Dieses Display zeigt den Echtzeitstatus während des Ladeprozesses. Drücken Sie die „BATT TYPE/STOP“ Taste einmal, um den Ladevorgang zu beenden.

NiMH CHARGE CURRENT 2.0A Batterie- typ ← DEC + INC Batt type stop Start Enter >3 Sekunden NIMH 2.0A 7.42V CHG 022: 45 00890 Akku- spannung Batterie- typ Ladezeit Ladestrom geladene Kapazität

Laden von NiCd- und NiMH-Akkus im AUTO Modus

Mit Tastendruck auf die „START/ENTER“ Taste bringen Sie die Stromanzeige zum Blinken und können diese mit „INC/DEC“ verändern. Drücken Sie die „START/ENTER“ Taste um den Wert festzulegen. Mit einem langen Tastendruck auf „START/ENTER“ startet der Ladevorgang.

NiMH Auto CHARGE CURRENT 2.0A ENTER/START NiMH 2.0A 9.52V AUT 000:13 00000

9.2. Entladen von NiCd- und NiMH-Akkus

Links stellen Sie den Entladestrom ein. Die Ladeschlussspannung wird auf der rechten Seite eingestellt. Der Entladestrom lässt sich von 0,1-5,0 A wählen. Die Spannung selbst ist von 0,1-25,0 V einstellbar. Drücken Sie die „START/ENTER“ Taste für mehr als drei Sekunden, um den Vorgang zu starten.

Die rechte Abbildung zeigt den Entlade-Status. Wenn Sie die „STOP“ Taste drücken, können Sie den Entladevorgang beenden.

NiMH DISCHARGE 0.1A CUT: 1.0V Batterie- typ Batt type stop Start Enter > 3 Sekunden NiMH 0.1A 7.42V DSC 022: 45 00890 Batterie- typ Ladezeit Entladestrom entnommene Kapazität Akku- spannung

9.3. Multi-Peak (Re-Peak) Laden von NiXX-Akkus

Bei der Multi-Peak Ladung wird der Akku bis zu dreimal in Folge, automatisch auf seinen Höchstwert aufgeladen. Damit kann man überprüfen, ob der Akku vollständig aufgeladen ist und wie gut er sich für eine Schnellladung eignet. Der geladene Strom jeder Multi-Peak Ladung wird dabei vom Ladegerät verfolgt. Ein guter Akku zeigt dabei niedrige Werte des geladenen Stroms für die zweite und dritte Multi-Peak Ladung. Akkus die höhere Kapazitätswerte bei der zweiten und dritten Multi-Peak Ladung zeigen, eignen sich nicht für eine Schnellladung und haben wahrscheinlich das Ende ihres Lebenszyklus erreicht. Nach jedem Ladevorgang erfolgt eine Pause von 5 Minuten, um den Akku abkühlen zu lassen.

9.3. Multi-Peak (Re-Peak) Laden von NiXX-Akkus

Wie im abgebildeten Display links zu sehen, wird hier die Anzahl der Multi-Peak Ladezyklen eingestellt. Mit einem Tastendruck auf „START/ENTER“ bringen Sie die Anzeige zum Blinken und können dann die Zyklenzahl von 1-3 einstellen. Mit einem langen Tastendruck auf „START/ENTER“ starten Sie das Multi-Peak Ladeverfahren.

9.4. Zyklisches Laden/Entladen von NiXX-Akkus

NiMH CYCLE CHG>DCHG Batt type stop Start Enter > 3 Sekunden NiMH 1.0A 7.42V C>D 022:45 00890 Ladezeit geladener bzw. entladener Strom geladene bzw. entnommene Kapazität Batterie- typ Akku- spannung

Sie können die Reihenfolge auf der linken Seite und die Anzahl der Zyklen auf der rechten Seite einstellen. Sie können zwischen 1 und 5 Zyklen wählen.

Drücken Sie die „BATT TYPE/STOP“ Taste um das Programm zu stoppen. Um den Strom zu ändern, drücken Sie die „START/ENTER“ Taste.

Wenn der Entlade-/Ladevorgang endet, können Sie in dieser Anzeige sehen, welche Kapazitäten entladen und geladen wurden. Sie können die „INC“ oder „DEC“ Taste drücken, um die Ergebnisse jedes Zyklus anzusehen.

10. Bleiakkus (PB-Akkus)

Dieses Programm ist nur bei Bleiakkus zu verwenden, welche eine Nominalspannung von 2 V pro Zelle haben. Bleiakkus unterscheiden sich gänzlich von NiCd- oder NiMH-Akkus. Sie können nur mit einer, zu ihrer Kapazität vergleichsweise, geringen Laderate geladen werden. Das Gleiche gilt für das Entladen. Bleiakkus sind nicht schnelladefähig. Der empfohlene Ladestrom liegt nur bei 1/10 der Kapazität. Bitte beachten Sie die Hinweise des Akkuherstellers.

Je nach Zustand der chemischen Zusammensetzung, bzw. des chemischen Zustandes des Bleiakkus, kann die Abschaltung des Ladegerätes bei Bleiakkus nicht richtig funktionieren.

Wir empfehlen hier die Sicherheitseinstellung „Kapazitätsbegrenzung“ (zuvor beschrieben) unbedingt zu nutzen, um die Gefahr einer Überladung vorzu- beugen.

10.1. Laden von Bleiakkus

Pb CHARGE 4.0A 12.0V(6P) ← DEC + ← DEC + INC → ← INC → Batt type stop Start >3 Sekunden → Start Enter > Zellenzahl Pb-6 4.0A 12.59V CHG 022: 43 00682 Akku- spannung Ladezeit Ladestrom geladene Kapazität

Stellen Sie den Ladestrom auf der linken Seite des Displays ein, die Spannung auf der rechten. Der Ladestrom lässt sich von 0,1-30,0 A einstellen. Die Spannung sollte der Spannung des geladenen Akkus entsprechen. Drücken Sie die „START/ENTER“ Taste für mehr als drei Sekunden, um den Vorgang zu starten.

Das zweite Display zeigt den Echtzeitstatus während des Ladeprozesses. Drücken Sie die „START/ENTER“ Taste um den Ladestrom zu ändern. Drücken Sie die Taste erneut, um den Wert zu übernehmen. Mit „STOP“ beenden Sie den Vorgang.

10.2. Entladen von Bleiakkus

Pb DISCHARGE 1.0A 12.0V(6P) ← DEC + ← DEC + Batt type stop Start Enter > 3 Sekunden Pb-6 0.4A 12.59V DSC 022: 43 00682 Akku- spannung Akmutyp Zeitzähler gelddstrom Kapazität

Der Entladestrom wird auf der linken Seite des Displays eingestellt und die Spannung auf der rechten Seite. Der Strom lässt sich von 0,1-5,0 A einstellen und die Spannung sollte der des vollgeladenen Akkus entsprechen. Hier ist nicht die Ladeschlussspannung gemeint! Drücken Sie „START/ENTER“ für mehr als drei Sekunden, um den Entladevorgang zu starten.

Das zweite Display zeigt den Echtzeitstatus während des Entladeprozesses. Drücken Sie die „START/ENTER“Taste, um den Entladestrom zu ändern. Mit „STOP“ beenden Sie den Vorgang.

11. Synchronmodus

Die im Ausgang 1 eingegebenen Parameter werden automatisch auch an den Ausgang 2 übertragen. Diese Funktion sollten Sie ausschließlich beim Laden von zwei identischen Akkus verwenden.

Drücken Sie „INC/DEC“ um eine Auswahl zu treffen.

Drücken Sie nun „START“ um in das Menü „System Setup“ zu gelangen, drücken Sie anschließend „INC/DEC“ um zum Menü „Synchron Enable?“ zu gelangen.

Drücken Sie „START“, ON/OFF blinkt nun, drücken Sie anschließend „INC/DEC“ um die Funktion zu aktivieren (ON) oder zu deaktivieren (OFF). Durch wiederholtes drücken von „START“ bestätigen Sie Ihre Auswahl. Sie können nun mit Hilfe der „STOP“-Taste das Menü verlassen.

12. Innenwiderstandsmessung

Mit Hilfe dieser Funktion, können Sie sich den Innenwiderstand jeder Zelle anzeigen lassen.

Drücken Sie auf „BATT/PROGRAM“ um in das Menü zu gelangen. Wählen Sie mit Hilfe der „INC/DEC“-Taste das Menü „BATT RESISTANCE“ aus und drücken Sie anschließend auf „ENTER“ um Ihre Auswahl zu bestätigen.

Das Display zeigt Ihnen nun den Innenwiederstand der einzelnen Zellen an.

13. Akku-Speicher

Der HiTEC Multicharger X2 700 verfügt über 10 "Akku-Speicher" pro Ladeausgang in dem die Daten (Spezifi kationen und Ladeparameter) von ihren häufig g verwendeten

Akkus gespeichert und schnell wieder aufgerufen werden können.

14. Ladeparameter Speichern

1 Gehen Sie zum „Akku-Speicher“-Menü (Batt Memory) und drücken die „START/ENTER“ Taste. Das links gezeigte Display erscheint und die Anzeige der Speichernnummer blinkt. Wählen Sie den gewünschten Speicherplatz (1-10) aus und mit einem weiteren kurzen Tastendruck gelangen Sie dann ins Einstellungsmenü.
2 Hier wird ihr Akku entsprechend spezifi ziert. Hier im Beispiel ist es ein 2-zelliger LiPo-Akku mit 7,4 V.
3 Stellen Sie die Zellenzahl, bzw. die Nennspannung Ihres Akkus ein.
4 Stellen Sie hier den Ladestrom ein (0,1-30,0 A).

14. Ladeparameter Speichern

5 Stellen Sie hier den Entladestrom ein (0,1-5,0 A).
6 Stellen Sie hier die Entladeschlussspannung ein (3,0 V pro Zelle bis 3,3 V pro Zelle).
7 Stellen Sie hier die Ladeschlussspannung der einzelnen Zellen ein (4,18 V-4,3 V).
Vorsicht: Halten Sie Rücksprache mit dem Akkuhersteller, wenn Sie die Werte für die Ladeschlussspannung ändern!
8 Temperaturschwelle festlegen, welche mit einem optional erhältlichen Temperatursensor gemessen werden kann. Erreichen dieser Schwelle beendet den Ladevorgang.
9 Mit einem langen Tastendruck auf „START/ENTER“, speichern Sie die Einstellungen in dem gewählten Speicherplatz ab.
10 Display zeigt die gespeicherten Parameter an.
11 Wurden die Parameter des Akkus einmal gespeichert, können diese später einfach wieder aufgerufen werden. Achtung: Dazu müssen Sie die „START/ENTER“ Taste länger als 3 Sekunden drücken.
12 Daten werden geladen.

14.1. Ladeparameter Laden
    A["[BATT MEMORY 1"]
LiPo 7.4V(2S)] --> B["[BATT MEMORY 1"]
C: 4.9A D: 2.2A]
    B --> C["ENTER CHARGER LOAD......"]
    C --> D["LiPo 2.0A BALANCE 11.1V(3S)"]
    C --> E["START ENTER > 3 seconds"]

Die zuvor gespeicherten Daten von den jeweiligen Akkus werden hier wieder aufgerufen.

1 Gehen Sie zum „Akku-Speicher“-Menü (Batt Memory) und drücken Sie die „START/ENTER“ Taste. Das links gezeigte Display erscheint und die Anzeige der Speichernummer blinkt.
2 Bei programmierten Speichern wechselt das Display hin und her und zeigt die zuvor eingestellten Daten an. Wählen Sie den gewünschten Speicher (1-10) aus und mit einem weiteren langen Tastendruck gelangen Sie dann direkt ins Lademenü.
3 Daten werden geladen.
4 Mit den Tasten „INC“ und „DEC“ wählen Sie den gewünschten Lade- oder Entlademodus aus und können dann den Vorgang direkt starten.

14.2. Zusatzinformationen beim Laden/Entladen anzeigen

Während des Lade- oder Entladevorgangs können Sie sich auf dem LCD-Display verschiedene Informationen anzeigen lassen. Drücken Sie die „DEC“ Taste und das Ladegerät zeigt die Grundeinstellungen an.

Wenn Sie die „INC“ Taste drücken, können Sie bei angeschlossenem Balancer die Zellenspannungen jeder Einzelzelle ansehen.

① Abschaltspannung bei LiXX
2 Eingangsspannung / Versorgungsspannung
3 Interne Temperatur
4 Sicherheitseinstellung Zeitbegrenzung
5 Sicherheitseinstellung Kapazitätsbegrenzung
6 Bei Nutzung des Balancer, können Sie sich die Einzelspannungen der Zellen (max. 8) anzeigen lassen.

15. Warn- und Fehlermeldungen

Der HiTEC Multicharger berücksichtigt eine Reihe von möglichen Fehlfunktionen, zeigt diese beim Auftreten an und gibt ein akustisches Warnsignal aus.

1 REVERSE POLARITY
2 CONNECTION BREAK
3 CONNECT ERROR CHECK MAIN PORT
4 BALANCE CONNECT ERROR
5 DC IN TOO LOW
6 DC IN TOO HIGH
7 CELL ERROR LOW VOLTAGE
8 CELL ERROR HIGH VOLTAGE
9 CELL NUMBER INCORRECT
10 INT.TEMP.TOO HI
11 EXT.TEMP.TOO HI
12 OVER CHARGE CAPACITY LIMIT
13 CELL ERROR VOLTAGE INVALID
14 OVER TIME LIMIT
15 BATTERY WAS FULL

① Eine Verpolung liegt vor.
2 Die Verbindung zum Akku ist unterbrochen.
3 Die Verbindung zum LiXX/NiCd/NiMH Akku ist unterbrochen.
4 Fehlerhafter Anschluss am Balancer. Überprüfen Sie Balancer-Adapter und Kabel.
5 Eingangsspannung unter 11 V.
6 Eingangsspannung über 30 V.
⑦ Die Spannung einer Einzelzelle im Akkupack ist zu gering. Bitte überprüfen Sie die Spannung jeder einzelnen Zelle.
8 Die Spannung einer Einzelzelle im Akkupack ist zu groß. Bitte überprüfen Sie die Spannung jeder einzelnen Zelle.
9 Eingestellte Zellenanzahl ist fehlerhaft.
10 Temperatur des Ladegerätes ist zu hoch, bitte abkühlen lassen. Der Prozessor kann den Ladestrom nicht kontrolieren. Wenden Sie sich an unsere HiTEC Servicestelle.
11 Temperatur des Akkus ist zu hoch.
12 Die Kapazität des Akkus ist höher als die gewählte Kapazität.
13 Akku-Spannung ist höher als die gewählte Spannung.
14 Die Ladedauer ist länger als die gewählte maximale Ladedauer.
15 Akku bereits voll.

1. Tabelle der maximalen Lade-/Entladeströme

1. Tabelle der maximalen Lade-/Entladeströme

Akku Zellenzahl Nominal-		spannung (V)	Ladeschluss-spannung (V)	Maximaler Ladestrom (A)	Maximaler Entladestrom (A)
LiHV 2S 7,4 8,7 30,0 3,4
		3S 11,1	13,05	30,0 2,2
		4S 14,8 17,4 30,0 1,7
		5S 18,5	21,75	30,0 1,3
		6S	22,2 26,1 26,8 1,1
		7S	25,9	30,45	22,9 0,9
		8S	29,6 34,8 20,1 0,8

Hochleistungs Profi Balance, Lader/Entlader

Notizen

D

Content

1. Introduction ...... 28
   1.1. Warnings and Safety Information 29
   1.2. Guarantee and Limitation of Liability 32
   1.3. CE Conformity Declaration 32
   1.4. Disposal Notes 32
2. Package Contents 33
   2.1. Specifications 33
   2.2. Charger Layout 34
   2.3. Recommended Accessories 35
3. Special Features 35
4. Powering the Charger 37
   4.1. Connecting the Battery 37
   4.2. Connecting the Balancer Socket 37
5. Program Flow Chart 38
6. Default User Preferences Setup 39

7. Charging Lithium Chemistry Type Batteries ..... 42
   7.1. Discharging Lithium Chemistry Type Batteries ..... 44
   7.2. Error Message Display 45

8. Charging NiCd or NiMH Batteries 45
   8.1. Discharging NiCd or NiMH Batteries 46
   8.2. Charge/Discharge Cycling of NiCd/NiMH Batteries 46

9. Charging/Discharging Lead-Acid (Pb) Batteries ..... 46
   9.1. Charging Lead Acid (Pb) Batteries 47
   9.2. Discharging Lead Acid (Pb) Batteries 47
10. Synchronous Mode 47
11. Battery Resistance Meter 48
12. Battery Storage 48
13. Save Data Program 48
    13.1. Load Data Program 49
14. Warning and Error Messages 50
15. Maximum Circuit Power Chart (per Output) ..... 51

1. Introduction

MULTIPLEX Modellsport GmbH & Co.KG Westliche Gewerbestraße 1 D-75015 Bretten-Gölshausen

Multiplex/HiTEC Service: +49 (0) 7252 - 5 80 93 33

Westliche Gewerbestraße 1

D-75015 Bretten-Gölshausen

S.A.V. Multiplex/HiTEC : +49 (0) 7252 - 5 80 93 33

Laden von Lithiumakkus im „Charge-Balance-Mode“ Dieses Programm sieht das gleichzeitige Laden und Balancen von Lithiumakkus vor. Wenn Sie im CHG-Balance-Mode Akkus laden, dann müssen die Balancer-Stecker des Akkus in die auf der Gehäuseseite des Ladegerätes befi ndlichen Buchsen oder Adapter eingesteckt sein. Sie müssen die Akkuzuleitungen (die dicken Kabel am Akku) ebenfalls mit den jeweiligen Ladebuchsen über entsprechende Ladekabel verbinden. Das Laden im CHG-Balance-Mode unterscheidet sich zum

Laden im normalen Lademode in folgendem Punkt: Das Ladegerät überwacht die Spannungen der Einzelzellen und regelt den Ladestrom, der in jede einzelne Zelle geladen wird um die Spannungen anzugleichen. Die Vorgehensweise und die Displayanzeige ist gleich dem „Charge Mode“.

Laden Sie Lithiumakkus immer im Charge Balancer Mode!

Im Vertrieb von: | Distributed by: | Distribué par:

MULTIPLEX Modellsport GmbH & Co. KG

Westliche Gewerbestraße 1
