BEDIENUNGSANLEITUNG DR 881 ALBRECHT

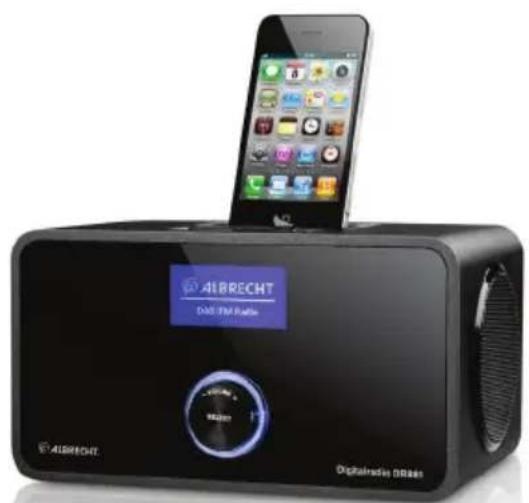

DAB/DAB+- und UKW-Radio

(mit iPod/iPhone-Dockingstation)

DR 881

Benutzerhandbuch

Made for

Vielen Dank für den Kauf unseres DR 881. Um diesen Gerät in vollem Umfang betreiben zu konnen, haben wir jeder Funktion in dieser Benutzerhandbuch detailiert vorgestellt. Lesen Sieitte这点es Handbuch vor der Verwendung sorgfältig durch und bewahren Sie es fur den späteren Gebrauch auf.

Inhaltsverzeichnis

Inhaltsverzeichnis 3

Sicherheitshinweise 4

Erscheinungsbild und Tastenbeschreibung 6

Fernbedienung 8

Erste Schritte 8

DR 881-Funktionen 10

Hauptmenü und Einstellungen 10

Zeitkonfiguration 11

Alarme 12

Schlaftimer 14

Equalizer 15

Rückstellung auf die Werkseinstellung 15

SW-Version 16

DAB 16

UKW 18

Senderspeicher 18

iPod 19

Line-In 20

Fehlerbehebung 20

Technische Daten 21

Gewährleistungs- und Recyclinginformationen 22

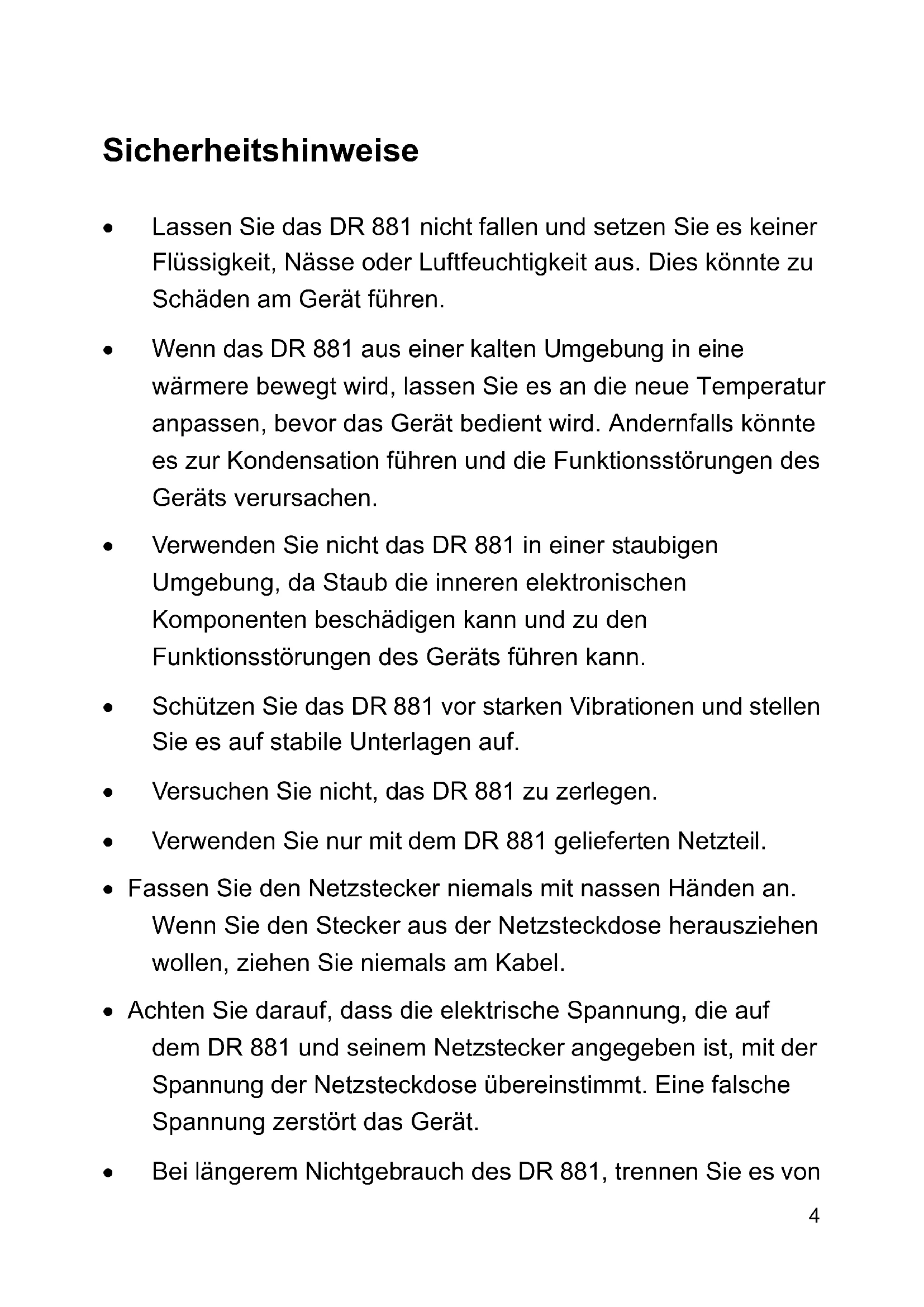

Sicherheitshinweise

• Lassen Sie das DR 881 nicht fallen und setzen Sie es keiner Flüssigkeit, Nisse oder Luftfeuchtigkeit aus. Dies können zu Schaden am Gerät führen.
• Wenn das DR 881 aus einer kalten Umgebung in eine wärmere bewegt wird, lässt Sie an die neue Temperatur anpassen, bevor das Gerät bedient wird. Andernfalls konnte es zur Kondensation führen und die Funktionstörungen des Geräts verursichen.
• Verwenden Sie nicht das DR 881 in einer staubigen Umgebung, da Staub die inneren elektronischen Komponenten beschädigen kann und zu den Funktionstörungen des Geräts führen kann.
  Schützen Sie das DR 881 vor starken Vibrationen und stellen Sie es auf stabile Unterlagen auf.
  Versuchen Sie nicht, das DR 881 zu zerlegen.
• Verwenden Sie nur mit dem DR 881 gefelferten Netzteil.
• Fassen Sie den Netzstecker niemals mit nassen Händen an. Wenn Sie den Stecker aus der Netzsteckdose Herausziehen sollen,ziehen Sie niemals am Kabel.
• Achten Sie darauf, dass die elektrische Spannung, die auf dem DR 881 und seinem Netzstecker angegeben ist, mit der Spannung der Netzsteckdose übereinstimmt. Eine falsche Spannung zerstört das Gerät.
  Bei längerem Nichtgebrauch des DR 881, trennen Sie es von

der Netzversorgung, indem der Netzstecker abgezogen wird. Dies wird gemacht, um die Brandgefahr zu vermeiden.

Schalten Sie das DR 881 bei der Reinigung immer aus.

• Verwenden Sie keine starken oder aggressiven Lösungsmittel, um das DR 881 zu reinigen, da diese die Geräteoberfläche beschädigen konnen. Ein trockenes, weiches Tuch ist geeignet, aber wenn das DR 881 sehr verschmutzt ist, kann es mit einem leicht feuchten Tuch abgewischt werden. Achten Sie daraufuf, dass das Gerät nach der Reinigung abgetrocknet wird.

• Falls eine Einsendung des DR 881 erforderlich ist, lagern Sie es in der Originalverpackung. Bewahren Sie das Paket zu dieser dem Zweck auf.

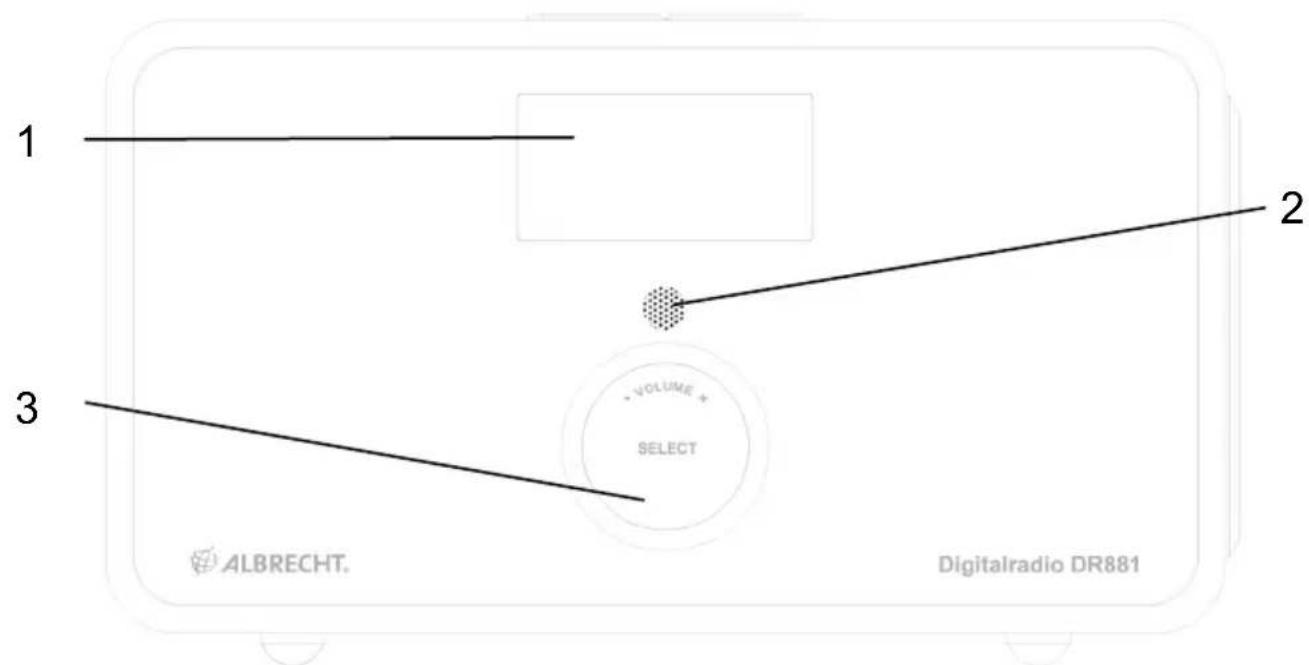

Erscheinungsbild und Tastenbeschreibung

Nr. Beschreibung Funktionen

1	LCD-Punktmatrix-Display	Anzeige
2	Fernsteuerschnittstelle	IR-Signalempfänger
3	Drehregler Grundlegende
		Operationssteuerung
4	Antenne Verbesserung des
		DAB/UKW-Empfangs
5	AUX IN	3.5mm-Buchse für Line-In
6	DC-IN	Netzversorgung
7	EIN/AUS-Schalter	Leistungssteuerung ein/aus
8	Tasten	Grundlegende
		Operationssteuerung
9	Docking	iPod-Docking zum Aufladen des iPods/iPhones und zur Musikwiedergabe

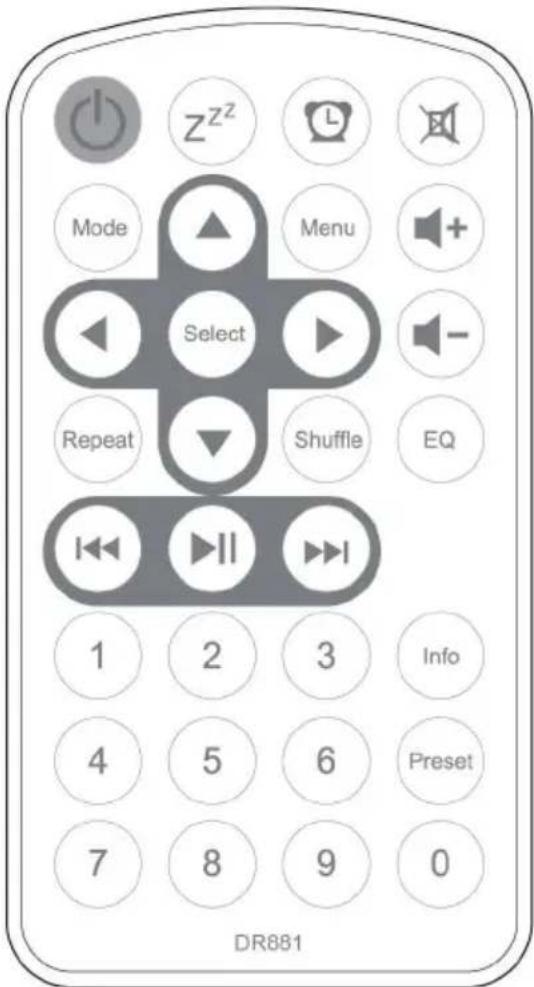

Fernbedienung

Vergessen Sie nicht,ziehen Sie die durchsichtige Kunststofffolie aus dem Batteriefach hersaus, bevor Sie die Fernbedienung verwenden.

Um die Batterie aus der

Fernbedienung zu entfernen, drucken Sie mit dem Daumden

eingekerbten Clip zur Mitte des Batteriefachs undziehen Sie ihn heraus. Ersetzen Sie ihn mit einem CR2025 3V Batterietyp, wobei Sie darauf auf achten, ihn mit dem positiven Pol (+) nach obeneinzulegen.

Erste Schritte

In der Verpackung sollen folgende Teile vorhanden sein:

DR 881

Fernbedienung

Netzteil

Benutzerhandbuch

Line-In Verbindungskabel

Schlieben Sie das Netzteil an die Rückseite des DR 881 an

und stecken Sie es in die Steckdose. Schalten Sie es auf der Rückseite des DR 881 ein.

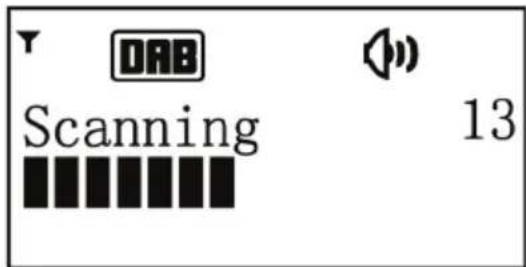

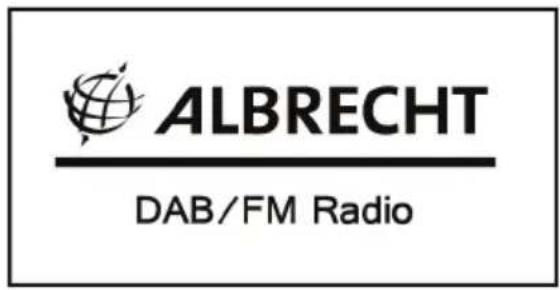

• Bei der Inbetriebnahme des Geräts ist das Radio im DAB-Modus undsuchtautomatisch nach den DAB/DAB +-Sendern.

• Über die Tasten am Gerät konnen nur die grundlegenden Funktionen des Radios gesteuert werden – Standby, Änderung MODE, Speichern/Abrufen PRESET, Sender wahren, Lautstärke erhöhen oder verringern. Zur Steuerung der erweiterten Funktionen und Einstellungen müssen Sie die Fernbedienung haben. Also bewahren Sie die Fernbedienung zu diesen Zweck gut auf.

• Drücken und halten Sie STANDBY/MODE um in den Standby-Modus zu gelangen. Die Uhrzeit, das Datum und jeder aktive Alarm-Symbol werden auf dem Bildschirm angezeigt. Wenn das Datum und die Uhrzeit nicht eingestellt wurden, zeigt das Display 00:00 00-00-0000.

• Im Standby-Modus drücken Sie STANDBY/MODE, um das Radio in den Betriebsmodus umzuschalten.

DR 881-Funktionen

Drücken Sie STANDBY/ MODE oder auf der Fernbedienung, um zwischen den Modi unter zu wechseln:

DAB UKW iPod Line-In

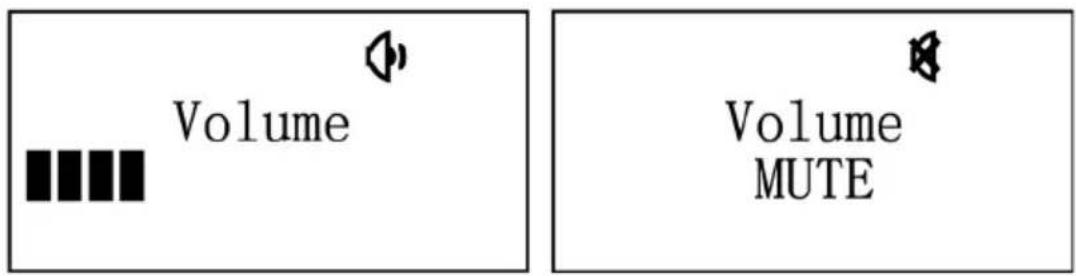

Drehen Sie den Drehregler oder drücken Sie auf der Fernbedienung, um die Lautstärke einzustellen. Drücken Sie

auf der Fernbedienung, um den Ton auszuschalten.

Hauptmenü und Einstellungen

In jedem Betriebsmodus können Sie auf der Fernbedienung drücken, um Konfigurationen vorzunehmen. Drücken Sie /

, um das Untermenü zu wahlen, dann drücken Sie zur Bestätigung. Drücken Sie , um zum letzten Menu oder

Untermenü zurückzugehen.

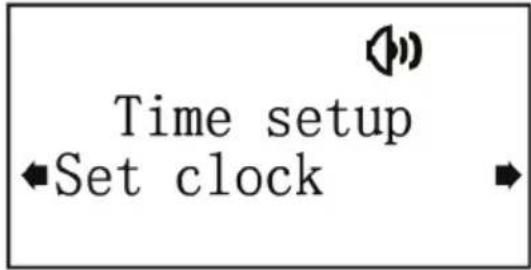

Zeitkonfiguration

Zeit einstellen: Drucken Sie /, um die Stunden

einzustellen. Drücken Sie, um zu bestätigen und zu den Minuten zu wechseln. Drücken Sie / um die Minuten einzustellen, dann drücken Sie, um die Uhreinstellung zu beenden.

Datum einstellen: Drucken Sie / um den Tag einzustellen. Drucken Sie, um zu bestätigten und zum Select

Monat zu wechseln. Drücken Sie / um den Monat einzustellen, drücken Sie Select um zu bestätigen und zum

Jahr zu wechseln. Drücken Sie, /, um das Jahr einzustellen, dann drucken Sie, um die Datumseinstellung zu beenden.

Auto-Update : Wenn Sie möchten das die Zeit automatischactualisiert wird, dann wahren Sie Auto-Update, drücken Sie

um zu bestätigen, das Radio wird automatisch die aktuelle Uhrzeit beim Empfang eines DAB-Senders oder UKW-Senders mit RDSactualisieren.

Wenn das Netzteil entfernt wird, werden die Uhrzeit und das Datum auf die Standardwerte zurückgesetzt (00:00 / 00-00-0000), so dass Sie sie möglicherweise manuell erneut einstehen müssen.

Wir empfehlen, Auto-Update einzustellen. Dann müssen Sie nicht die Uhrzeit neu einstehen,)sogar wenn die Stromversorgung unterbrochen wird; die Uhr wird sofortactualisiert, sobald das Gerät einen DAB/UKW Sender mitRDS empfangen hat.

12/24 Stunden: Ändern Sie die Uhrzeitanzeige im 12-Stunden-Modus oder 24-Stunden-Modus. Drücken Sie

um die Einstellung zu bestätigten.

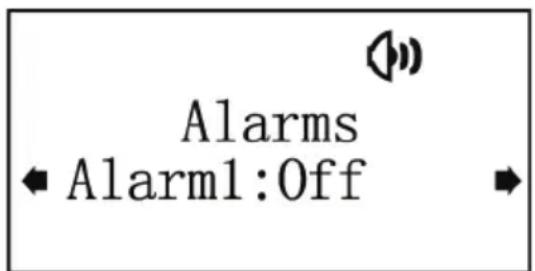

Alarme

Zwei Alarme stehen Ihnen zur Verfügung.
Beachten Sie, dass die aktuelle Uhrzeit eingestellt werden

muss, bevor Sie einen Alarm einstellen konnen.

Drücken Sie / um den gewünschten Alarm

auszuwahlen. Drücken Sie, um die Detaileinstellungen aufzurufen.

Ein/Aus: Um den Alarm ein- oder auszuschalten.

Zeit: Ändern Sie die Weckzeit, die Einstellung wird auf die gleiche Weise wie die Uhreinstellung vorgenommen.

Tage: Stellen Sie bei der Weckzeit ein - einmal wiederholen oder an bestimmten Tagen.

Modus: DAB, UKW oder Summerwecker.

Zuletzt besteht: Standardmäßig wird das Radio automatisch. ihren zuletzt wiederergegebenen Radiosender ausführren, wenn Sie einen DAB oder UKW-Alarm wahlen. Sie können aber auch einen beliebigen Sender, den Sie vorher gespeichert haben, auswählen.

Lautstärke: Anpassung der Alarmlautstärke.

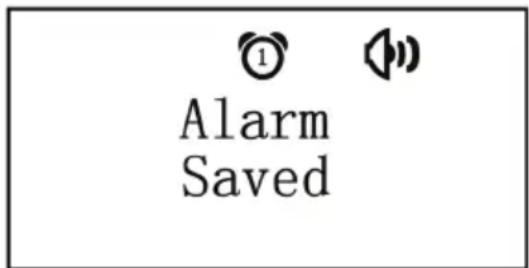

Speichern: Um die Einstellungen für den Alarm zu speichern,

drücken Sie hier Select. Andernfalls werden die von Ihnengemachten Einstellungen nicht übernommen.

Sie können das Alarmmenü auch schnell über die Taste auf der Fernbedienung erreichen.

Wenn der Alarm festgelegt und gespeichert ist, wird ein Uhr-Symbol auf der Oberseite des Displays angezeigt. Das Uhr-Symbol mit der Weckzeit wird auch deutlich auf dem Standby-Bildschirm angezeigt.

Während eines Wecksignals drucken Sie oder

, um den Alarm zu beenden. Oder Sie konnen eine

beliebige Taste drücken, um in den Schlummermodus zugelangen.

Im Schlummermodus wird der Alarm vorübergehend

deaktiviert, aber er startet nach 5 Minuten erneut. Der

Countdown von 5 Minuten wird auf dem Display gezeigt.

15:34:09

04:58

15-01-2012 SUN

Um die Schlummerfunktion auszuschalten, drücken Sie

einfach oder

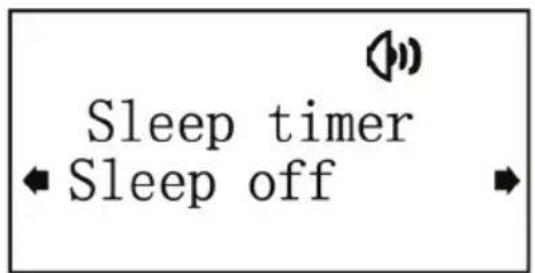

Schlaftimer

Mit aktiviertem Schlaftimer schaltet sich das Radio nache einer vorher ausgewählten Zeit selbstständig aus.

Die wählbare Zeiten 15/30/45/60/90 Minuten. Drucken Sie

zur Auswahr und drucken Sie zur

Bestätigung. Sobald der Schlaftimer aktiviert ist, wird ein Countdown in der oberen rechten Ecke des Bildschirms die noch verbleibenden Minuten anzeigen. Danach schaltet sich das Gerät ab.

Dieses Menu erreichen Sie auch über die Z² Taste auf der Fernbedienung.

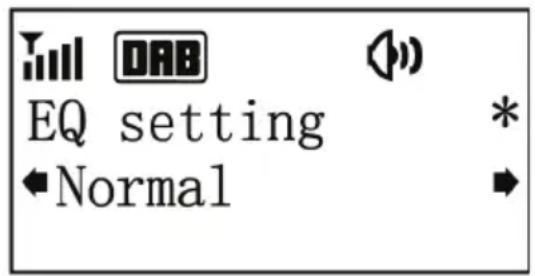

Equalizer

Drücken Sie / um zwischen den Voreinstellungen - Normal, Bass Boost, Jazz, Live, Gesang oder Akustik zu wahlen, und drücken Sie zur Bestätigung.

Dieses Menu erreichen Sie auch über die EQ Taste auf der Fernbedienung.

Rückstellung auf die Werkseinstellung

Drücken Sie, um Rückstellung auf die Werkseinstellung zu bestätigen. Das Radio wird dann neu starten.

Beachten Sie, dass die Einstellungen, wie z.B. gespeicherte Standardsender nach der Rückstellung auf die Werkseinstellung entwickelten werden.

SW-Version

Hier können Sie sich die Version der System-Firmware anziegen setzen.

DAB

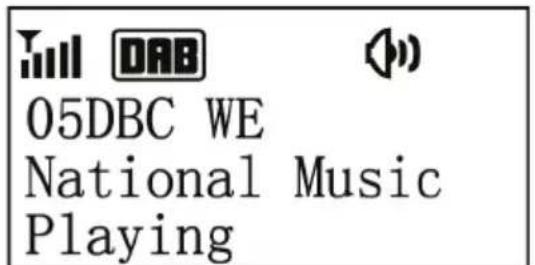

Das Symbol in der linken oberen Ecke des Displays zeigt die Stärke des DAB/DAB +-Signals.

Die erstige Textzeile ist der Name des DAB-Senders. In der

zweiten Zeile sind die Details des Senders, drücken Sie um die Frequenz, Bitrate, Signalstarke und den Programmtyp des Senders und das heute Datum anzuzeigen. Die dritte Zeile zeigt den aktuellen Radiotext des Senders an. Drucken

Sie / um einen anderen Sender zu wahlen, und

drücken Sie Select zur Bestätigung. Wenn Sie einen

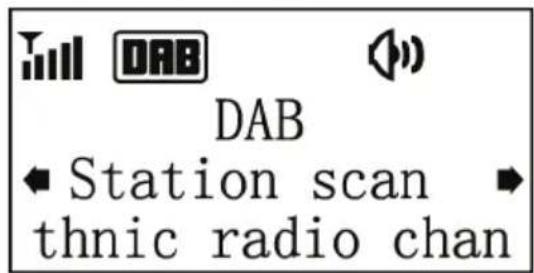

Sendersuchlauf starten möchten, drücken Sie, um in das DAB Hauptmenu zu gelangen.

Wahlen Sie Sendersuchlauf, dann können Sie zwischen Schneller Scan, Komplett Scan oder Manuelles Tunen wahlen. Um alle Sender zu finden nutzen Sie den Komplett Scan.

Im DAB-Modus gibt es zwei weitere Punkte im Hauptmenü:

Sender Löschen: Wenn Sie diese Option wahren, dann werden alle Sender die aktuell nicht verfügbar sind aus der Senderliste halten.

DRC: Wenn Sie Musik mit einem hohen Dynamikbereich in einer lauten Umgebung horen, können Sie den Audio-Dynamikbereich komprimieren. Dies macht die leisen Töne lauter und die lauten Töne leiser. Sie können DRC ausschalten, niedrig oder hoch einstellen.

Hinweis: DRC muss von der gewählten Radiostation unterszt werden.

Sender Ordnung: Sie können die Reihenfolge der gescannten Sender als Multiplex, Alphanumericisch oder Aktivändern. (Multiplex bedeutet, dass der Reihenfolge des Scannens gefolgt wird. Aktiv bedeutet, dass die aktiven Stationen an erster Stelle sind.)

UKW

Das Symbol in der oberen linken Ecke des Displays zeigt die Stärke des UKW-Signals. Die ersten Zeile des Textes zeigt die Frequenz oder den Name des UKW-Senders. In der zweiten

Reihe sind die Details des Senders, drucken Sie, um

die Signalstärke und den Programmtyp des

UKW-RDS-Senders und das heutige Datum anzuzeigen. Die dritte Zeile zeigt den aktuellen RDS Radiotext des Senders.

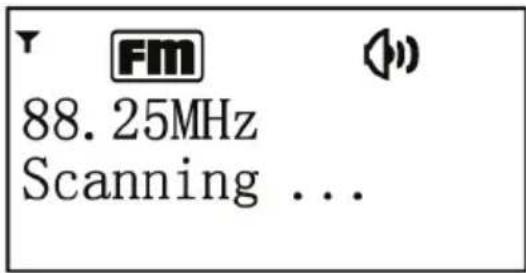

Drucken Sie / um die Frequenz um 0,05MHz zu

ändern. Drücken und halten Sie / um den

automatischen Suchlauf eines Senders zu starten.

Audio setting: Sie können Ihr Empfangssignal als Stereoder Mono-UKW-Signal oder nur Mono einstellen.

Senderspeicher

Im DAB oder UKW-Modus drücken und halten Sie

PRESET, um den Sender zu speichern. Drücken Sie /

, um die Nummer zu wahlen. Es gibt 10 Senderspeicher für jeder Modus. Alternative können Sie den Sender auch speichern, indem Sie die Numertaste mit der gewünschten Speichernummer gedrück halten.

Drücken Sie, damit Sie die gespeicherten

Standardsender wieder aufrufen konnen.

Mit einem Tastendruck 1; 2; 3...0 auf der Fernbedienung können die voreingestelltener Sender 1; 2; 3...10 direkt abgerufen werden.

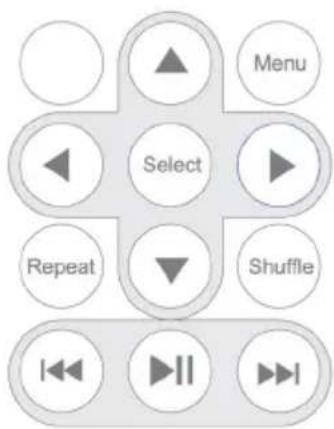

iPod

iPod Mode Plug your iPod

Schließen Sie ihren iPod/Ihr iPhone and die Dockingstation an, um das Gerät zu laden und Musik von ihm wiederzugegeben. Verwenden Sie diese Tasten auf der Fernbedienung, um die Musikwiedergabe und den Wiedergabemodus des iPods/ iPhones zu steuern.

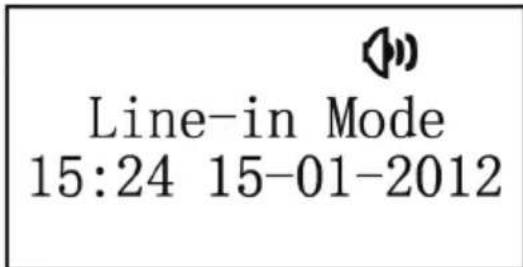

Line-In

Verbinden Sie das Audiogerät und das DR 881 mit dem 3,5 mm-Audiokabel für die Musikwiedergabe über das Gerät.

Fehlerbehebung

Fehler Abhilfe
Das Gerät schaltet sich nicht ein.	Überprüfen Sie, ob das Netzteil korrekt angeschlossen ist.
Kein Ton.	1. Schalten Sie den Ton ein, es kann stumm geschlossen werden. 2. Erhöhen Sie die Lautstärke. 3. (iPod-Modus) Überprüfen Sie, ob iPod/iPhone gut eingesteckt ist. 4. (Line-In-Modus) Überprüfen Sie, ob das Audiokabel korrekt angeschlossen ist und die Lautstärke der Quelle groß genug ist.
Kein Signal oder Rauschen im DAB oder UKW-Modus.	1. Überprüfen/bewegen Sie die Antenne. Versuchen Sie auch, die Antennenjährige zu verändern. 2. Stellen Sie das Radio an eine andere Stelle.
iPod/iPhone werden Überprüfen Sie, ob das Gerät richtig
nicht aufgeladen, wenn sie angedockt sind.	eingesteckt ist.
Alarm Funktioniert nicht.	1. Schalten Sie den Alarm ein. 2. Aufgrund der Lautstärke-Einstellung lesen Sie die Lösungen von "No Sound".
Die Fernbedienung funktioniert nicht gut.	1. Überprüfen Sie, ob es ein Hindernis zwischen der Fernbedienung und dem Empfänger gibt. 2. Schwache Batterie der Fernbedienung, die Batterie wechseln.

Technische Daten

Modell-Nummer DR 881

Beschreibung	DAB/DAB+- und UKW-Radio (mit iPod/iPhone-Dockingstation)
Anzeige	128 x 64 x 41 Punktmatrix
UKW	87.5 - 108 MHz, RDS unterstützt
DAB/DAB+	174 – 230 MHz (Band III)
Netzteil 12V2A
Loutsprecher-Leistung	2 x 5W RMS
Anschlüsse	DC-IN (Netzversorgung)
	AUX-IN (3.5mm-Klinke)
	iPod-Dock (30-poliger Stecker)
Abmessungen	218mm(L) x 115mm(H) x 126mm(B)
Gewicht	1,6kg

Gewährleistungs- und

Recyclinginformationen

Wir sind verpflichtet, jeder Gerät Informationen über die

Entsorgung, über die gesetzlichen

Gewährleistungsbestimmungen und die EG

Konformitätserklarungen mit Hinweisen über das Benutzen der

Geräte in den verschiedenen Ländern beizufügen. Sie finden

daher diese Informationen im folgenden Text.

Gesetzliche Gewährleistung von 2 Jahren nach Kaufdatum

Der Verkäfer把这些 Gerats gewährt Ihnen eine gesetzliche

Gewährleistung von zwei Jahren nach Kaufdatum des Geräts.

These Gewährleistungs umfasst alle Fehler, die durch defekte

Bauteile oder fehlerhafte Funktionen innerhalb der

Gewährleistungsfrist auftreten sollenen, nicht jedoch Fehler, die auf normaler Abnutzung beruhen, wie z.B. verbrauchte Akkus,

Kratzer im Display, Gehäusedefekte, abgebrochene Antennen,

sowie Defekte durch äußere Einwirkung, wie Korrosion,

Überspannung durch unsachgemäße externe

Spanningsversorgung oder Verwendung ungeeigneten Zubehörs.

Ebenso sind Fehler von der Gewährleistung ausgeschlossen, die auf nicht bestimmungsgemäßen Umgang mit dem Gerät beruhen.

Bitte wenden Sie sich bei Gewährleistungsansprüchen zunachst unmittelbar an den Handler, bei dem Sie das Gerät erworben

haben, oder auch gleich an unseren Servicepartner. Der Handler

wird Ihr Gerät entweder reparieren oder austauschen, oder er

wird Ihnen eine für das Gerät spezialisierte Serviceadresse

nennen.

Falls Sie Ihr Gerät einschicken, vergessen Sie ihre Kaufquittung als Nachweis über das Kaufdatum nicht und beschreiben Sieitte den aufgetretenen Fehler möglichst genau.

Elektroschrottgesetz und Recycling

Europäische Gesetze verbieten das Entsorgen von defekten oder nicht mehr brauchbaren Geräten über den Hausmüll. Sollten Sie eines Tages Ihr Gerät entsorgen wollen, dann geben Sie esitte nur bei den überall

eingerichtetenCOMMUNALENSammelstellenzumRecyclingab. Dieses Sammelsystem wird von der Industrie finanziert und sichert auch die umweltgerechteEntsorgungund das Recycling wertvoller Rohstoffe.

Serviceanschrift und technische Hotline

Die Servicehotline ist unter 01805-012204 (14 Cent p. Minute) bzw. per e-mail unter [e-mail] erreichbar.

Bevor Sie bei einem Problem ein vermeintlich defectes Gerät zurückschicken, können Sie Zeit und Versandkosten sparen, indem Sie zunächst ein paar einfache Tests (siehe Kapitel Störungserkennung) durchführren, oder{lassen Sie sich per Hotline halten
