BEDIENUNGSANLEITUNG LE24F160X2 DURABASE

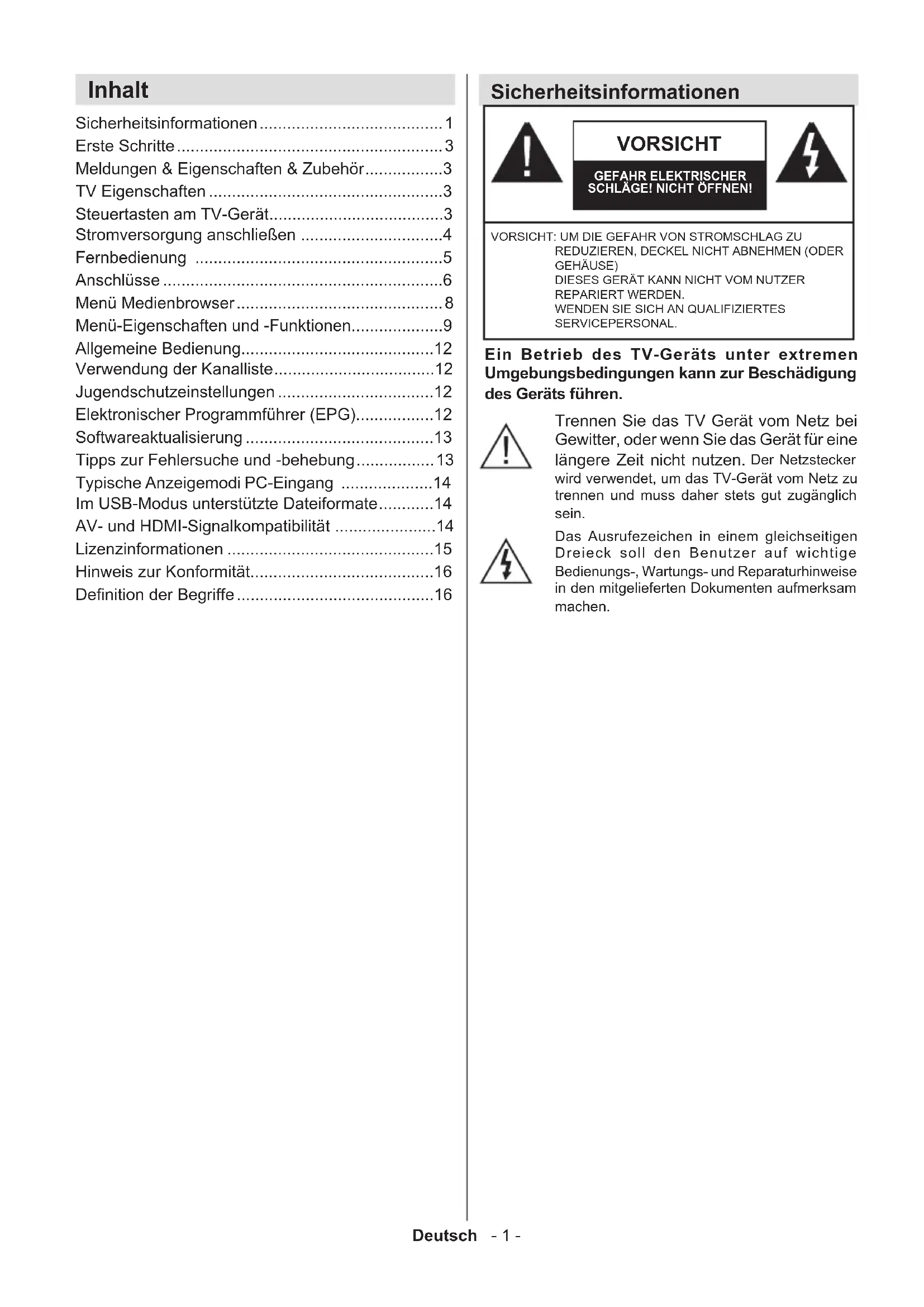

Sicherheitsinformationen 1

Erste Schritte 3

Meldungen & Eigenschaften & Zubehör. 3

TV Eigenschaften 3

Steuertasten am TV-Gerät. 3

Stromversorgung anschließen 4

Fernbedienung 5

Anschlisse 6

Menu Medienbrowser 8

Menu-Eigenschaften und -Funktionen. 9

Allgemeine Bedienung. 12

Verwendung der Kanalliste. 12

Jugendschutzeinstellungen 12

Elektronischer Programmfuhrer (EPG). 12

Softwareaktualisierung 13

Tipps zur Fehlersuche und -behebung 13

Typische Anzeigemodi PC-Eingang 14

Im USB-Modus unterstützen Dateiformate. 14

AV- und HDMI-Signalkompatilität 14

Lizenzinformationen 15

Hinweis zur Konformität 16

Definition der Begriffe 16

Sicherheitsinformationen

VORSICHT

GEFAHR ELEKTRISCHER SCHLAGE! NICTOT OFFNEN!

VORSICHT: UM DIE GEFAHR VON STROMSCHLAG ZU REDUZIEREN, DECKEL NICT ABNEHMEN (ODER, GEHÄUSE) DIESES GERÄT KANN NICT VOM NUTZER REPARIERT WERDEN. WENDEN SIE SICH AN QUALIFIZIERTES SERVICEPERSONAL.

Ein Betrieb des TV-Geräts unter extremen Umgebungsbedingungen kann zur Beschädigung des Geräts führen.

Trennen Sie das TV Gerät vom Netz bei Gewitter, oder wenn Sie das Gerät für eine langere Zeit nicht nutzen. Der Netzstecker wird verwendet, um das TV-Gerät vom Netz zu trennen und muss dazu stets gut zugänglich sein.

Das Ausrufezeichen in einem gleichseitigen Dreieck soll den Benutzer auf wichtige Bedienungs-, Wartungs- und Reparaturhinweise in den mitgelieferten Dokumenten aufmerksam machen.

Bitte lesen Sie diese Anleitung, Iständig vor der Installation oder Betriebnahme.

WARNING: Lassen Sie niemals Personen (einschließlich Kinder) mit eingeschrankten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und / oder Kenntnisse unbeaufsichtigt elektrische Gerät benutzen!

• Halten Sie um das Fernsehgerät mindestens 10 cm Abstand zu Möbeln etc. ein, um eine ausreichende Luftzirkulation zu gewährleisten.
• Blockieren Sie niemals die Beluftungsöffnungen und -locher.
• Stellen Sie den Fernseher nicht auf geneigten oder instabilen Flächen. Das Fernsehgerät kann umkippen.
• Verwenden Sie diesen Gerät nur bei gemäßigen Klimabedingungen.
• Der Stecker des Netzkabel sollte leicht zugänglich sein. Stellen Sie keine Gegenstände auf das Netzkabel (weder das Gerät selbst, noch Möbel usw.) und klemmen Sie das Kabel nicht ein. Beschädigungen am Netzkabel/Netzstecker können zu Branden oder Stromschlagen führen. Handhaben Sie das Netzkabel immer am Stecker, trennen Sie das TV-Gerät nicht durch Ziehen des Netzsteckers vom Netz. Berühren Sie niemals das Netzkabel / den Netzstecker mit nassen Händen, da dies einen Kurzschluss oder elektrischen Schlag verursachen kann. Machen Sie niemals Knoten in das Netzkabel, und binden Sie es nie mit anderen Kabeln zusammen. Wenn es beschädigt ist, muss es ersetzt werden, jedoch sollte dies nur von qualifiziertem Personal durchgeführt werden. Setzen Sie den Bildschirm nicht hellem Sonnenlicht aus. Sollte ein harter Gegenstand auf das Gerät fallen oder Flüssigkeit in das Gerät eindringen, müssen Sie das Gerät ausstecken und durch eine qualifizierte Fachkraft überprüfen setzen, bevor es wieder betrieben werden kann.
• Setzen Sie das TV nicht direkter Sonneneinstrahlung oder anderen Wärmequellen aus.
• Das Gerätarf weder offenem Feuer noch anderen Quellen intensiver Hitzestrahlung, wie elektrischen Radiatoren, ausgesetzt werden.
• Zu hoher Schalldruck oder zu hohe Lautstärken von Kopf- oder Ohrhortern können zu Gehorschaden führen.
• Stellen Sie sicher, dass keine offener Flammen, wie z. B. brennende Kerzen, auf das Gerät gestellt werden.

• Um Verletzungen zu vermeiden, muss diese TV-Gerät in Übereinstimmung mit den Installationsanweisungen safer an der Wand befestigt werden (wenn diese Option verfügbar ist).
• Gelegentlich konnen einige inaktive Pixel als unveränderlich blaue, grüne oder rote Punkte erscheinen. Wir möchten ausdrücklich daraufhinweisen, dass dies die Leistung oder Funktionsfähigkeit Ihrres Produkts aber in keiner Weise beeinträchtigt. Achten Sie daraufuf, den Bildschirm mit den Fingernägeln oder anderen harten Gegenständen nicht zu zerkratzen.
• Ziehen Sie vor der Reinigung des Fernsehen den Netzstecker aus der Steckdose. Benutzen Sie nur ein weiches und trockenes Tuch.

Warnhinweis	Schweres oder tödliches Verletzungsrisiko Verletzungsum und Schadensrisiko
Gefahr elektrischer SchlAGE.	Gefährliches Spannungsrisiko
Wichtig!	Betreiben Sie das System korrekt
Hinweis:	Zusätzliche Hinweise markiert

Erste Schritte

Meldungen & Eigenschaften & Zubehör

Umweltinformationen

Dieses TV-Gerät wurde so konstruiert, dass es die Umwelt schützt und weniger Energie verbraucht. Um den Energieverbrauch zu senken, gehen Sie wie folgt vor:

Wenn Sie den Öko-Modus auf Ein setzen, schaltet das Gerät in den stromsparenden Modus um. Die Energieparmodus Einstellungen befinden sich im Abschnitt "Bild" des Hauptmenüs. Ist dies nicht der Fall, konnen die Einstellungen nicht geändert werden.

Wenn Sie die Option "Bild aus" ausgewählt haben wird eine Meldung erschinen und der Bildschirm sich nach 3 Sekunden abschalten.

Schalten Sie das Gerät aus oderziehen Sie den Netzstecker, wenn das TV-Gerät nicht verwendet wird. Dies wird auch den Energieverbrauch reduzieren.

Standby-Meldungen

Wenn das Fernsehgerät für 5 Minuten keinen Eingangssignal empfängt (z.B. von einer Antenne oder HDMI Quelle), wird sich das TV-Gerät in Standby versetzen. Wenn Sie das TV-Gerät wieder einschalten wollen drucken Sie die Ein Taste auf der Fernbedienung. Es wird die Meldung "Standby kein Signal" erscheinen, drucken Sie OK um fortzufahren. Sollten Sie das TV-Gerät für vier Stunden nicht benutzen wird es sich automatisch in den Standby versetzen. Wenn Sie das TV-Gerät wieder anschalten erscheint eine Meldung. Wahlen Sie WEITER und drucken Sie OK umfortzufahren.

TV Eigenschaften

Fernbedienbares Farbfernsehgerät
Vollintegriertes Digital Terrestrisch-/Kabel-TV-Gerät (DVB-T/C)
HDMI zum Anschluss digitaler externer Geräte.
- USB zum Abspielen von Medien von einem USB Gerät.
- OSD-Menusystem
SCART zum Anschluss von analogen externen Geräten
- Stereo-Audiosystem
- Teletext.
Kopfhoreranschluss.
- Autoprogrammierung.
- Manuelle Sendereinstellung
- Automatische Abschaltung nach bis zu sechs Stunden.
Ausschalttimer.
- Kindersicherung

• Automatische Stummschaltung, wenn keine Übertragung staatfindet.
• NTSC-Wiedergabe.
  AVL (Automatische Tonbegrenzung)
• PLL (Frequenzsuche)
  PC-Eingang.
  Plug&Play für Windows 98, ME, 2000, XP, Vista, Windows 7.
• Spielemodus (Optional)

Zubehör im Lieferumfang

Fernbedienung
- Batterien : 2 x AAA
Bedienungsanleitung
- Wall Mount Kit (Optional)

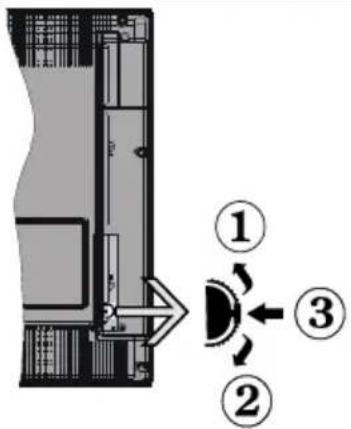

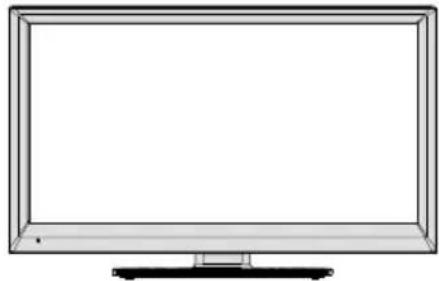

Steuertasten am TV-Gerät

TV-Bedientasten & Betrieb

1. Nach offen
2. Nach unten
3. Programm/Lautstärke/AV/Standby-Schalter

Der Kontrol-Schalter erfolgtlich Ihnen die Lautstärke /Programme /Quellen und Standby-Ein-Funktionen des Fernsehers zu steuern.

Um die Lautstärke zuändern: Erhöhen Sie die Lautstärke durch Drücken der Taste nach oben. Verringern Sie die Lautstärke durch Drücken der Taste nach unten.

Kanal wechseln: Kanal wechseln: Blättern Sie durch die gespeicherten Kanäle durch Drücken der Taste nach oben oder unter

Zum Ändern der Signalquelle: Drücken Sie die Mitte der Taste zweimal, nun erscheint die Quellenliste auf dem Bildschirm. Sie können durch die Quellenliste blättern indem Sie das Rad nach oben oder unter bewegen.

TV ausschalten: Drücken Sie die Mitte der Taste nach unten und halten Sie sie für ein paar Sekunden, der Fernseher wird in den Standby-Modus versetzt.

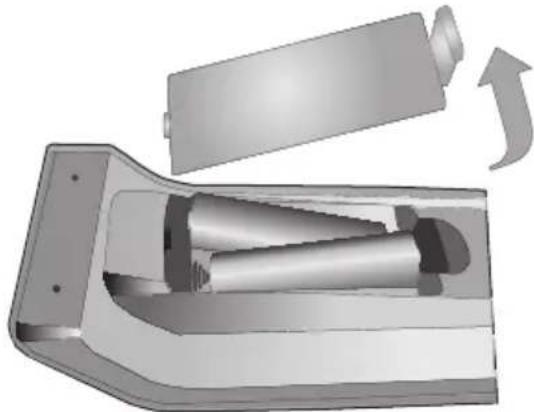

Legen Sie die Batterien in die Fernbedienung ein

Nehmen Sie die Abdeckung an der Rückseite der Fernbedienung vorsichtig ab. Legen Sie zwei Batterien vom Typ AAA ein. Achten Sie auf die richtige Polarität der Batterien.

Stromversorgung anschließen

WICHTIG: Das Gerät ist nur für den Betrieb mit 220-240V Wechselspannung bei einer Frequenz von 50 Hz ausgelegt. Geben Sie Ihr Gemät nach dem Auspacken genom Zeit, sich der Raumtemperatur der Umgebung anzupassen, bevor Sie es einstecken. Stecken Sie das Netzkabel in eine Netzsteckdose.

Anschluss der Antenne

Schlieben Sie den Antennen- oder Kabel-TV-Stecker an die Buchse ANTENNENEINGANG (ANT) an der Rückseite des TV-Gerats an.

Informationen über die Entsorgung von Altgeräten und Batterien

These Symbole zeigen an, dass das elektrische oder elektronische Gerät am Ende seiner Nutzungsdauer nicht als normaler Haushaltsmull entsorgt werden dürfen. Wenn Sie thesees Produkt oder Batterien entsorgen wollen, beachten Sieitte die Sammelsysteme und -einrichtungen für die entsprechende Wiederverwertung.

Hinweis: Das Zeichen Pb unter dem Batteriensymbol gezigt an,dass diese Batterie Blei enthalt.

Produkte

Technische Daten

TV-Übertragung PAL B/G	D/K K
Empfangskanäle	VHF (BAND I/III) - UHF (BAND U) - HYPERBAND
Anzahl der voreingestalten Kanäle	1000
Kanalanzeige Bildschirmanzeige
RF-Antenneneingang 75 Ohm (nicht geregelt)
Operating Voltage 220-240V AC, 50 Hz.
Audio Deutsch+Nicam Stereo
Audio Ausgangsleitung (WRMS.) (10% THD)	2 x 2,5
Stromverbrauch 45 W
Gewicht 5,00
Gerätemaße (mit Fuß) (BxTxD)	576 x 149 x 405
Gerätemaße (ohne Fuß) (BxTxD)	576 x 38 x 368
Betriebstemperaturen und Luftfeuchtigkeit	5°C up to 45°C, 85% humidity max

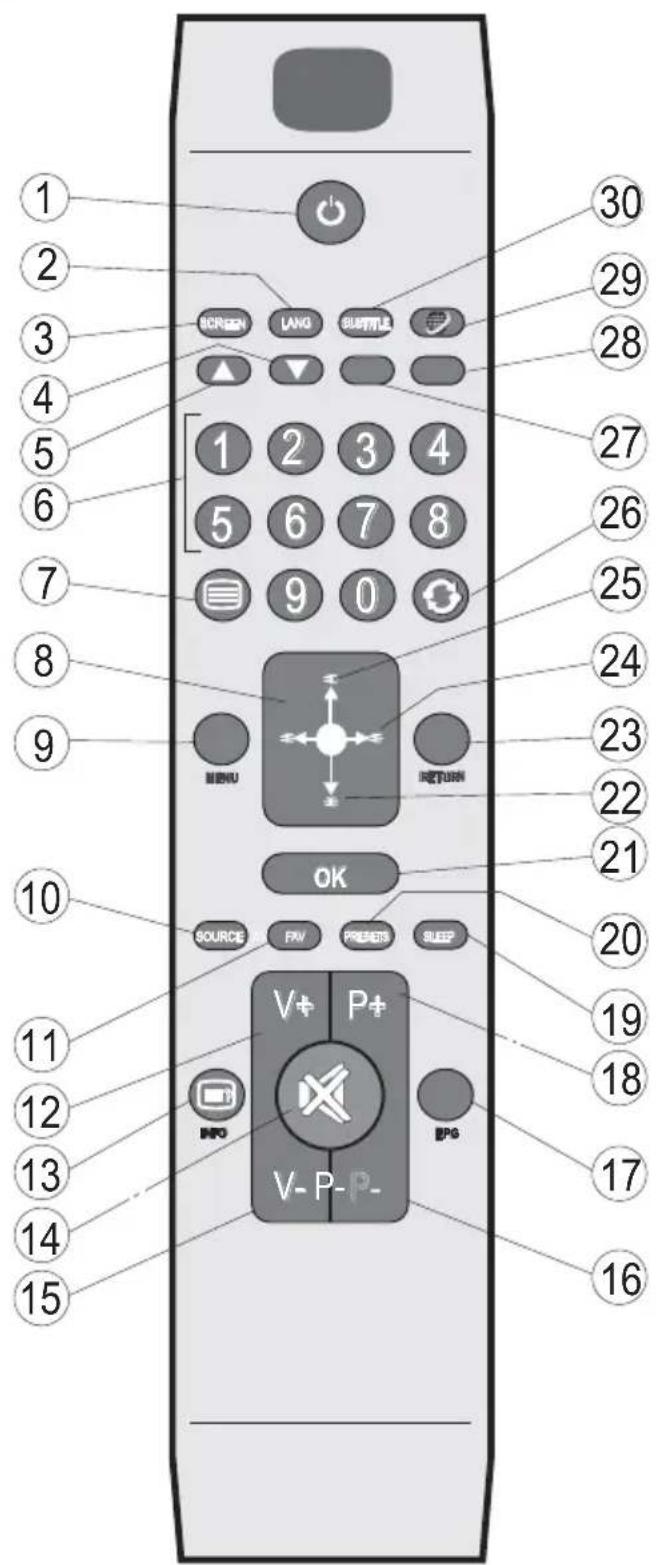

Fernbedienung

1. Standby
2. Mono/Stereo - Dual I-II / Aktuelle Sprache
3. Bildgroße
4. Taste Grün
5. Taste Rot
6. Zifferntasten
7. Teletext / Mix
8. Cursor nach links
9. Menu Ein/Aus
10. AV/Quelle
11. Auswahl Favoritenmodus
12. Lauter
13. Info / Anzeige (im TXT-Modus)
14. Stummschaltung
15. Leiser
16. Programm vorwärts / Programm weiter
17. Elektronischer Programmführer (EPG)
18. Programm weiter / Programm darüber
19. Ausschalttimer
20. Auswahl Bildmodus
21. OK / Auswahl / Halten (im TXT-Modus) / Kanalliste
22. Cursor nach unten
23. Return / Indexseite (im TXT-Modus)
24. Cursor links / Subseiten (im TXT modus)
25. Cursor nach oben
26. Vorhergehendes Programm
27. Taste Gelb
28. Taste Blau
    29.Keine Funktion
29. Untertitel Ein-Aus/Untertitel (im MedienbrowserModus)

HINWEIS: Die Reichweite der F embedienung beträgt

ca. 7m / 23ft

Anschlüsse

Anschluss Typ	Kabel Gerät
	Scart-Anschluss(Rückseite)
	VGA Anschluss(Rückseite)
SIDE AV	PC/YPbPr Audio Anschluss(Seite)	seitlicher Audio YPbPr oder PC Verbindungskabel(nicht mitgeliefert)
	HDMI Anschluss(Rückseite)
SPDIF	SPDIFF Anschluss(Rückseite)
SIDE AV	Seiten-AV Audio / Video Anschluss(Seite)	(nicht mitgeliefert)
KOPFHÖRER	Kopfhörer Anschluss(Seite)
	YPbPr Video Anschluss(Rückseite)	PC zu YPbPr Verbindungskabel(nicht mitgeliefert)
	USB Anschluss(Seite)
	CI Anschluss(Seite)

HINWEIS: Wenn Sie ein Gerät über den seitlichen AV-Eingang anschlieben, müssen Sie das mitgelieferten Anschlusskabel nutzen. Siehe dazu die Abbildung oben. Um PC Audio nutzen zu konnen müssen Sie die PC / YPbPr Audioverbindungskabel verwenden. Um PC-Audio zu nutzen, müssen Sie die Rot-Weiß-Eingänge des mitgelieferten SIDE AV CONNECTION Kabels benutzen. Wenn ein externes Gerät über den SCART-Anschluss angeschlossen wird, schaltet das Fernsehen automatisch in den AV-Modus. Wenn Sie gerade DTV-Kanäle empfangen oder im Medienbrowsermodus sind, ist die Ausgabe über die Scart-Buchse nicht verfügbar. Bei Verwendung des Wandmontage-Satzes (optional), empfehlen wir Ihnen, dass Sie vor der Montage an der Wand, alle ihre Kabel an die Rückseite des Fernsehers anschlieben. Sie durfen nur dann das CI-Modul einsetzen oder hersausnahmen, wenn das TV-Gerät ABGESCHALTET ist. Weitere Informationen über die Einstellungen finden Sie in der Bedienungsanleitung des Moduls.

Erste Installation (*)

Ein-/Ausschalten

Einschalten des TV-Geräts

Schließen Sie das Netzkabel an ein 220-240V AC-Netz mit 50Hz an.

Um das TV-Gerät aus dem Standby einzuschalten,

Drucken Sie die Taste "O", P+ / P- oder eine Zifferntaste auf der Fernbedienung.

Drücken Sie die Standby-Taste, um den Fernseher auf Standby-Betrieb zu schalten.

TV-Gerä ausschalten

Drücken Sie die Taste auf der Fernbedienung oder drücken Sie für ein paar Sekunden das Rad am TV-Gerät. Das Gerät schaltet in den Standby-Modus.

Um das TV-Gerät ganz abzuschalten,ziehen Sie den Netzstecker aus der Steckdose.

Hinweis: Wenn das TV-Gerät in den Standby-Modus geschäftet wird, kann die LED blinken, um anzuzeigen, dass bestimmte Funktionen wie die Standby-Suche, Download über Antenne oder ein Timer aktiv sind. Die LED kann auch blinken, wenn Sie das TV-Gerät aus dem Standby-Modus einschalten.

Erste Installation

Nach dem ersten Anschalten erscheint das "Sprachauswahl"-Menu. Wahlen Sie die gewünschte Sprache und drücken Sie OK.

Folgen Sie{n und Anweisungen auf dem Bildschirm und die Erstinstallation zu beenden.

Wenn der Geschäftsmodus ausgewähl ist, wird die Store-Modus-Option im Menu andere Einstellungen zur Verfugung stehen und ihre TV-Features werden auf dem oberen Rand des Bildschirms dargestellt. Es wird ein Dialogfeld zur Bestätigung angezeigt: Wahlen Sie JA, um fortzufahren.

Ist der Heimmodus gewählt stehen die Geschäftsmodus Optionen nicht zur Verfügung. Drücken Sie OK um fortzufahren.

Der Standard-PIN-Code kann sich je nach dem ausgewählten Land ändern.

Wenn Sie aufgefordert werden, einen PIN-Code für die Anzeige einer Menu-Option einzugeben, verwenden Sie eine der folgenden Codes: 4725, 0000 oder 1234.

Antenneninstallation

Wenn Sie die Option ANTENNE im Bildschirm Suchtyp ausgehalten,ucht das DTV nach digitalen terrestrischen TV-Sendern.

HINWEIS: Sie können die Taste MENU drucken, um abzubrechen.

Wenn alle Kanäle gespeichert sind, wird die Kanalliste auf dem Bildschirm angezeigt. Wenn Sie die Kanäle nach LCN (*) sortieren wollen, wahren Sie "Ja" und drücken Sie dann OK.

Drücken Sie die Taste OK, um die Kanalliste zu schlieben und fernzusehen.

(*) LCN ist das logische Kanalnummer System, welches verfügbare Sender laut einer erkennbaren Kanal-Seqenz organisiert.

Kabelinstallation

Wahlen Sie die Option "Aufnahme" und drücken Sie die Taste OK. Um fortzufahren, wahlen Sieitte JA und drucken Sie die Taste OK. Um den Vorgang abzubrechen, wahlen Sie NEIN und drucken Sie anschlieBend die Taste OK. In thisem Bildschirm konnen Sie die Frequenzbereiche wahlen.

Geben Sie die Kanalnummer oder -Frequenz über die Zifferntasten ein.

Hinweis: Die Erscheinung des Menusändert sich mit den ausgewählten Optionen.

Medienwiedergabe über USB-Eingang

Über die USB-Eingänge am TV-Gerät konnen Sie eine USB-Festplatte oder einen USB-Speicherstick an das TV-Gerät anschließen.

WICHTIG! Sichern Sie ihre Daten, bevor Sie das USB-Gerät mit dem Fernseher verbinden. Der Hersteller übernimmt keinerlei Haftung für beschädigte oder verlorene Daten. Unter Umständen sind bestimmte Arten von USB-Geräten (z. B. MP3-Player) oder USB-Festplattenlaufwerke/-Speichersticks mit thisem TV-Gerät nicht kompatibel. Das Fernsehgerät unterstützt FAT32 oder NTFS formatierte Festplatten. Eine Aufnahme ist nur auf einer FAT32 formatierten Festplatte möglich.

Beim Formatieren von USB-Festplatten mit 1 TB (Terabyte) Speicher oder mehr konnen unter Umständen Probleme auftreten. Stecken Sie das Laufwerk nicht mehrmals schnell hintereinander anund wieder ab. Dadurch konnten physische Schaden am USB-Player und am USB-Gerat selbst entstehen. Ziehen Sie das USB-Gerat nicht ab, während eine Datie wiedergegeben wird.

Menu Medienbrowser

Sie können auf einer USB-Festplatte gespeicherte Foto-, Musik- und Videodateien wiedergeben, wenn Sie diese an Ihr TV-Gerät anschließen und den Medienbrowser starten. Schließen Sie eine USB-Festplatte an den USB-Eingang seitlich am TV-Gerät an. Wenn Sie im Medienbrowser die Taste MENU drücken, gelangen Sie zu den Bild, Ton und Einstellungen Menüoptionen. Drücken Sie MENU, um diesen Bildschirm zu verlassen. Sie konnen ihre Einstellungen für den Medienbrowser mit dem Dialog Einstellungen anpassen.

Endlos/Zufallswiedergabe (Taste GRÜN):
Starten Sie die Wiedergabe mit ◆ und aktivieren Sie	Das TV-Gerät spielte die{nachste Datei und wiederholt die Liste.
Starten Sie die Wiedergabe mit OK und aktivieren Sie	die gleiche Datei wird in einer Endloswiedergabe(Wiederholung) wiedergegeben.
Starten Sie die Wiedergabe mit OK ◆ und aktivieren Sie	die Datei wird in einer Zufallswiedergabe wiedergegeben.

Menu-Eigenschaften und -Funktionen

Inhalt des Bildmenüss
Modus	Sie konnen den Bildmodus ändern um es nach ihren Wünschen oder Anforderungen anzupassen. Der Bildmodus kann auf eine der folgenden Optionen eingestellt werden. Kino, Spiel, Dynamisch und Natürlich.
Krontrast	Stellt die Kontrastwerte des Bildschirms ein.
Helligkeit Stellt die Helligkeit des Bildschirms ein.
Scharfe Stellt die Scharfe der am Bildschirm dargestellen Objekte ein.
Farbe	Stellt die Farbsätigung und damit die Farbe ein.
Energiesparmodus	Um den Energiesparmodus auf Öl, Bild-Aus oder Deaktiviert einzustellen. (Wenn der Modus auf Dynamisch gesetzt ist, wird der Energiesparmodus automatisch als deaktiviert eingestellt.)
Hintergrundbeleuchung (optional)	Mit dieser Einstellung wird die Hintergrundbeleuchung geregt. Die Option Hintergrundbeleuchung ist nicht sightbar, wenn der Energiesparmodus EIN ist. Die Hintergrundbeleuchung kann nicht aktiviert werden, wenn der VGA- oder Medienbrowser-Modus aktiv ist oder der Bildmodus auf Spiel eingestellt ist.
Rauschunterrückung	Wenn das Übertragungssignal schwach oder verbraucht ist, konnen Sie mit der Option Rauschreduktion das Bildauschen verringern.
Erweiterte Einstellungen
Dynamischer Kontrast:	Sie konnen die Kontraststärke verändern, indem Sie die Funktion Dynamischer Kontrast verwenden.
Farbtemperatur	Stellt den gewünschten Farbtemperatur ein.
Bildzoom	Mit dieser Funktion konnen Sie den Bildzoom einstellen. Hinweis: Auto (nur im Scart-Modus mit SCART PIN8 Hochspannungs-/Niederspannungsschaltung verfügbar)
HDMI True Black	Wenn Sie von der HDMI-Quelle aus fernseh schauen, ist diese Funktion im Bild-Einstellungen-Menu verfügbar. Sie konnen diese Funktion verwenden, um das Schwarzer Bilder zu verstärken.
Filmmodus	Filme werden mit einer anderen Zahl von Einzelbildern pro Sekunde aufgenommen als normale Fernsehprogramme. Schalten Sie diese Funktion ein, wenn Sie sich这部电影 ansehen, um die Szenen mit schllen Bewegungen better sehen zu können.
Oberflächenfarbe: Die Balance kann zwischen -5 und 5 eingestellt werden.
Farbverschiebung	Hiermit konnen Sie die Farbverschiebung zu Grün oder Rot korrigieren.
RGB-Gain: Hiermit konnen	Sie die Farbe kalibrieren.
Zurücksetzen Setzt die Bildinstellungen auf die Werksteinstellungen zurück.
Autoposition (im PC-Modus)	Optimiert die Anzeige automatisch. Drücken Sie OK, um die Optimierung durchzuführen.
Bildlage H (im PC-Modus)	Mit dieser Option konnen Sie das Bild auf die rechte oder linke Seite des Bildschirms verschreiben.
Bildlage V (im PC-Modus)	Mit dieser Option konnen Sie das Bild zum oberen oder unteren Rand des Bildschirms verschreiben.
Pixelfrequenz (im PC-Modus)	Die Einstellung Pixelfrequenz korrigiert Störungen, die als vertikale Streifen bei pixelintensiven Darstellungen wie Tabellen oder Absätzen in einzelnen Schriftarten außtreten.
Phasenlage (im PC-Modus)	Abhängig von der Auflösung und Abtastfrequenz, die Sie in das TV-Gerät einspeisen, kann es zu einem schmutzigem oder gestörtten Bild auf dem Bildschirm kommt. In thisem Fall konnen Sie mit dieser Option durch mehrmalige Versuche ein klareres Bild erhalten.
Im VGA- oder PC-Modus sind eine Optionen des Bildmenüss nicht verfügbar. Stattdessen werden die VGA-Modus-Einstellungen im PC-Modus zu den Bildinstellungen hinzugeführst.

Menu-Eigenschaften und -Funktionen

Inhalt Tonmenü
Volumen Stellt die Lautstärke ein.
Equalizer	Wählt den Equalizer-Modus. Benutzerdefinierte Einstellungen können nur im Benutzer-Modus vorgenommen werden.
Balance	Mit dieser Einstellung wird die Balance zwischen rechten und linkem Laufsprecher eingestellt.
Kopfhörer Stellt die Lautstärke für den Kopfhörer ein.
Audiomodus Audiomodus auswahlen. (Wenn der gewährte Kanal es unterstützt).
AVL (Automatische Lautstärkebegrenzung)	These Funktion stellt den Ton so ein, dass zwischen den Programmen ein konstanter Ausgangspiegel erhalten bleibt.
Digitaler Ausgang Stellt den Audiotyp für den Digitalausgang ein.
Inhalt Menu Einstellungen
Conditional Access Hier erhöhen Sie Einstellungen für die CA-Module, sofern vorhanden, vor.
Sprache Legt die Spracheinstellungen fest.
Jugendschutz	Legt die Jugendenschutzinstallungen fest.
Timer	Stellt den Schlaftern ein, um das TV-Gerät nach einer gewissen Zeit auszuschalten. Legt die Timer für gewährte Programme fest.
Datum/Zeit Stellt Datum und Zeit ein.
Quellen Aktiviert oder deaktiviert die gewünschten Quellen.
Andere Einstellungen: Zeigt weitere Einstellungsoptionen für das TV-Gerät an.
Menü Zeitlimmit Ändert die Anzeigezeit für den Menübildschirm.
Verschlüsselte Kanäle suchen:	Wenn these Einstellung gesetzt ist, werden beim Suchvorgang auch die verschlüsselten Kanäle geschucht.
Blauer Hintergrund	Aktiviert oder deaktiviert den blauen Hintergrund bei schwachem oder fehlendem Signal.
Softwareaktualisierung	These Funktion stellt sich, dass Ihr TV-Gerät immer auf dem neuesten Stand ist.
Software-Version: Zeigt die aktuelle Softwareversion an.
Hörgeschädigte Aktiviert eine spezielle Funktion, die vom Sender gesendet wird.
Audio-Beschreibung	Bei der Audiobeschreibung handelt es sich um eine zusätzliche Audiospur für blinde und sehbehinderte Konsumen von visuellen Medien wie Filmen und Fernsehen. Sie konnen diese Funktion nur verwenden, wenn der Sender die zusätzliche Audiospur unterstützen. Hinweis: Die Audiobeschreibung Ton-Funktion ist im Aufnahme-oder Time-Shifting-Modus nicht verfügbar.
TV-Autoabschaltung	Hiermit konnen Sie die Zeit festlegen nach welcher sich das Gerät automatisch abschaltet soll der Fernseher nicht genutzt werden. Sie konnen diese Option auch deaktivieren.
Standby-Suche (optional)	Ist die Standbysuche auf Ein eingestellt, werden verfügbare Sender gesucht, wenn das TV-Gerät auf Standbymodus geschlossen ist. Wenn das Gerät neue oder noch nicht vorhandene Sender findet, wird ein Menu eingeblendet, in dem Sie die Änderungen annehmen oder verwerfen konnen. Die Kanalliste wirdactualisiert und nach thisem Prozess verändert.
Menü-Eigenschaften und -Funktionen
Shop-Modus	Wenn Sie den Fernseher in einem Geschäft ausstellen, können Sie diesen Modus aktivieren. -Speichern.Während der Geschäftsmodus aktiviert ist, sind einige Optionen nicht verfügbar.
Power Up-Modus	These Einstellung konfiguriert die Power -up-Modus Präferenz.
Installieren und Neueinstellung des Menu-Inhalts
Automatische Kanalsuche	Zeigt die Optionen für die automatische Kanalsuche an. Digital Antenne: Sucht und speichert DVB-T Sender. Digitalkabel: Sucht und speichert DVB-C Sender. Analog: Sucht und speichert analogue Sender. Digital Antenne & Analog: Such und speichert analogue und digitale Antennen Sender. Digital Kabel & Analog: Sucht und speichert analogue und digitale Kabelsender.
Manuelle Kanalsuche Diese	Funktion wird zur direkten Ungabe von Sendern verwendet.
Netzwerk Kanalsuche:Sucht	nach den verknüpften Kanälen des Rundfunksystems.
Analoge Feineinstellung	Verwenden Sie diese Einstellung für die Feineinstellung von analogen Kanälen aus. Diese Funktion ist nicht verfügbar, wenn keine analogen Kanäle gespeichert sind.
Erste Installation	Löscht alle gespeicherten Kanäle und Einstellungen, setzen das TV-Gerät auf die Werkseinstellungen darüber und beginnnt die Erstininstallation.

Hinweis: Folgen Sie den Anweisungen am Bildschirm um die bezogenen Eigenschaften zu bedieren.

Allgemeine Bedienung

Verwendung der Kanalliste

Das TV-Gerät sortiert alle gespeicherten Sender in der Kanalliste. Sie können mit Hilfe der Kanallistenoptionen diee Kanalliste bearbeiten, Favoriten festlegen oder aktive Sender festlegen.

Jugendschutzeinstallungen

Um das Ansehen bestimmter Programme zu verhindern, konnen Kanäle und Menüs mit der Jugendschutzoption gespeit werden.

Um die Jugendschutz-Menüoptionen anzuzeigen, muss die PIN-Zahl eingegeben. Die werksheitig eingestellte PIN ist 0000. Nach Eingabe der korrekten PIN wird das Menu Jugendschutzinstallungen angezeigt.

Menüspere: Die Einstellung Menüspere aktiviert oder deaktiviert den Menüzugriff.

Altersbeschränkung: Ist diese Option eingestellt, bezieht sie vom Sender Altersinformationen. Ist die entsprechende Altersstufe im Gerät deaktiviert, wird der Zugriff auf die Sendung gesperrt.

Kindersicherung: Wenn Kindersicherung aktiviert wird, kann das TV-Gerät nur über die Fernbedienung gesteuert werden. In thisem Fall sind die Steuertasten am Bedienfeld außer Funktion gesetzt.

PIN einstellen: Legt eine neue PIN-Zahl fest.

Der Standard-PIN-Code kann sich je nach dem ausgewählten Land ändern.

Wenn Sie aufgefordert werden, einen PIN-Code für die Anzeige einer Menu-Option einzugeben, verwenden Sie eine der folgenden Codes: 0000 oder 1234.

Elektronischer Programmführer (EPG)

Einige, aber nicht alle Kanäle senden Informationen über die laufenden sowie nachfolgenden Sendungen. Drücken Sie die Taste EPG, um das Menu EPG aufzurufen.

Taste Rot (Vorherg. Tag): Zeigt die Programme des vorgen Tages an.

Taste Grün (Nächster Tag): Zeigt die Programme des{nachsten Tages an.

Taste Gelb (Zoom): Erweitert die Programminformation.

Taste Blau (Filter): Zeigt die Filteroptionen an.

SUBTTL: Drücken Sie die Taste SUBTITLE, um das Menu Genre auswahlen anzuzeigen. Mit dieser Funktion können Sie die EPG-Datenbank nach einem bestimmten Genre durchsuchen. Die im EPG verfügbarbaren Informationen werden durchsucht und die Ergebnisse, die zu ihren Suchkriterien passen, angezeigt.

INFO: Zeigt im Detail Informationen zum ausgewählten Programm.

Zifferntasten (Springen): Mit den Zifferntasten können Sie direkt zu den entsprechenden Kanälen springen.

OK:Anzeigen derProgramm.

Text (Suche):Zeigt das Menu "EPG-Suche" an.

SWAP (Jetzt): Zeigt das aktuelle Programm an.

Softwareaktualisierung

Ihr TV-Gerät kann neue Software-Upgrades über TV-Übertragungskanäle finden und installieren.

1) Softwareupgrade-Suche über Benutzerschnittstelle

• Navigieren Sie dazu im Hauptmenu. Wahlen Sie Einstellungen und dann Weitere Einstellungen. Wahlen Sie im Menu Weitere Einstellungen die Option Softwareupgrade und drucken Sie die Taste OK, um das Menu Upgradeoptionen zu wahlen.

2) Hintergrundsuche und Aktualisierungsmodus

Wenn die Option Automatische Suche im Menu Upgradeoptionen aktiviert ist, schaltet sich das Gerät um 3:00 früh ein unducht auf den Übertragungskanänen nach neuen Softwareupgrades. Wirde eine neue Software gefunden und erfolgreich heruntergeladen, arbeitet das TV-Gerät ab dem nachsten Einschaltvorgang mit der neuen Softwareversion.

Hinweis: Wenn das TV-Gerät nach 2 Minuten noch immer nicht gestartet hat, ziehen Sie den Netzstecker, warten Sie 10 Minuten, und stecken Sie ihn wieder ein.

Tipps zur Fehlersuche und -behebung

Das TV-Gerät schaltet sich nicht ein

Vergewissern Sie sich, dass das Netzkabel in die Steckdose eingesteckt ist und die Batterien der Fernbedienung noch Funktionieren. Drücken Sie das Einschaltrad am Fernseherigkeit sollte der Fernseher nicht auf die Fernbedienung reagieren.

Schlechte Bildqualität

• Haben Sie die richtige Farbnorm ausgewählt?
• Niedriger Signalpegel kann Bildverzerrungen verursachen.
• Überprüfen Sie ob die richtige Frequenz eingebehen ist.
  Die Bildqualität kann sich verschlechtern, wenn zwei Zusatzgeräte gleichzeitig an das TV-Gerät angeschlossen werden. Trennen Sie in thisem Fall eines der Zusatzgeräte wieder ab.

Kein Bild

• Kein Bild bedeutet, dass Ihr TV-Gerät kein Signal empfangt. Haben Sie die richtigen Tasten auf der Fernbedienung betätig? Versuchen Sie es noch einmal. Stellen Sie auch sicher, dass die richtige Eingangsquelle ausgewähl ist.
• Ist die Antenne richtig angeschlossen?
• Ist das Antennenkabel beschädigt?
• Wurden geeignete Stecker verwendet, um die Antenne anzuschreiben?
• Wenn Sie nicht sicheren sind, Fragen Sie ihren Handler.

Kein Ton

1. Wurde das TV-Gerät stummgeschaltet? Um den Ton wieder einzuschalten, drucken Sie die Taste "OK", oder erhöhen Sie die Lautstärke.
2. Nur ein Laufsprecher Funktioniert. Ist die Balance auf nur eine Seite gestellt? (Siehe Menu "Ton")

Fernbedienung spricht nicht an

• Möglicherweise sind die Batterien leer. Ersetzen Sie diese.

Eingangsquellen - können nicht ausgewählt werden

• Wenn Sie keine Eingabequelle wahlen können, haben Sie wahrscheinlich kein Gerät angeschlossen.
• Wenn Sie ein Gerät angeschlossen haben, überprüfen Sie die AV-Kabel und deren Anschluss.

Typische Anzeigemodi PC-Eingang

In der folgenden Tabelle werden einige der üblichen Video Display-Modi dargestellt. Unter Umständen unterstützt Ihr TV keine verschiedene Auflösungen Ihr Gerät unterstützen bis zu 1920x1080.

Inhaltsverzeichnis Aufwand	Frequenz
1 1024x768 60 Hz
2 1280x768 60 Hz
3 1360x768 60 Hz
4 800x600	56 Hz
5 800x600	60 Hz
6 1024x768 66 Hz
7 1280x1024	60 Hz
8 1280x960 60 Hz
9 1400x1050	60 Hz
10	1600x1200	60 Hz
11 1920x1080	60 Hz

AV- und HDMI-Signalkkompatilität

Quelle	Unterstützte Signale		Verfügbar
EXT(SCART)	PAL 50/60 O
	NTSC 60 O
	RGB 50 O
	RGB 60 O
Seiten-AV	PAL 50/60 O
	NTSC 60 O
PC, YPbPr	480i-480p 60Hz O
	576i-576p 50Hz O
	720P	50Hz0,60Hz	O
	1080I	50Hz0,60Hz	O
	1080P	50Hz0,60Hz	O
HDMI1	480I 60Hz O
	480P 60Hz O
	576i-576p 50Hz O
	720P	50Hz0,60Hz	O
	1080I	50Hz0,60Hz	O
	1080P	24Hz 25Hz30Hz - 50Hz	O

(X: Nicht verfügbar, O: Möglich)
Unter Umständen kann das Eingangssignal nicht korrekt auf dem Bildschirm angezeigt werden. Das Problem kann durch eine Inkompatibilität in den Standards des Quellgeräts verursacht werden (DVD, Settop-Box etc.). Wenn solche Probleme auftreten, wenden Sie sichitte an ihren Handler und/oder den Hersteller des Geräts.

Im USB-Modus Unterstützunge Dateiformate

Medium	Datei-erweiterung	Format		Hinweise
		Video	Audio	(Max. Auflösung / Bitrate etc.)
Film	.mpg, .mpeg	MPEG1, 2		MPEG1 MPEG1, 21920x1080
	.vob	MPEG2		1920x1080
	.mp4	MPEG4, H.264
	.mkv	H.264, MPEG1,2,4
	avi	MPEG4, H.264
	flv	H.264/VP6/Sorenson		1920x1080Kanal: 352x288 @30P
	3gp	MPEG4, H.264		1920x1080
Musik	.mp3 -		MPEG 1 Layer 1/2 (MP3)	32Kbps ~ 320Kbps(Bitrate)32K, 44.1k,48k Hz,16K, 22.05K, 24K Hz,8K, 11.025K,12K Hz(Abtastrate)
Foto	.jpg .jpeg	Baseline JPEG	-	max. B x H = 15360 x 8640 4147200Bytes
	.	Progressive JPEG	-	max. B x H = 9600 x 6400 3840000 Bytes
	.bmp	-	-	max. B x H = 9600 x 6400 3840000Bytes
Untertitel	.sub .srt	-	-	-

Lizenzinformationen

Hergestellt unter Lizenz der Dolby Laboratories.

INHABER DER MARKENZEICHEN

"Dolby" und das Doppel-D-Symbol sind Warenzeichen der Dolby Laboratories.

"HDMI, das HDMI-Logo und High-Definition Multimedia Interface sind Markenzeichen oder eingetragene Markenzeichen der

HDMI Licensing LLC."

Hinweis zur Konformität

Das Fernsehgerat entspricht den folgenden Normen:

In Bezug auf die Konformität mit den grundlegenden Anforderungen und den relevanten Vorschriften entspricht these Gerät der EMC-Richtlinie 2004/108/EC sowie der Richtlinie 2006/95/EC für Niederspannungsgeräte. Anforderungen für umweltgerechte Gestaltung energieverbrauchsrevanter Produkte (Richtlinie 2009/125/EC nach der Durchführungsverordnung Nr. 642/2009).

EN 55013:2001 + A1:2003 + A2:2006

EN 55020: 2007

EN 61000-3-2:2006+A1:2009+A2:2009

EN 61000-3-3:2008

EN 60065:2002 + A1:2006 + A11:2008 + A2:2010

• A12:2011

EN 55022:2006+A1:2007 (Class B)

EN 55024:1998 + A1:2001 + A2:2003

Importiert durch: VESTEL GERMANY GmbH, Parkring 6

D-85748 Garching b. München

Deutschland

Definition der Begriffe

Bildverhältnis

Dieser Begriff bezieht sich auf das Verhältnis von Bildhöhe und -breite.

AVL

Automatische Lautstärkebegrenzung.

Helligkeit

These Steuerung definiert den allgemeinen Helligeitsgrad des Gesamtbilds.

Krontrast

Damit wird der Bereich der optischen Dichte und der Ton des Gesamtbilds eingestellt.

Component-Audioeingänge

Wird für den normalen analogen Audioanschluss zwischen Geräten verwendet.

HDMI

High Definition Multimedia Interface. Dieser Anschluss liefert ein unkomprimiertes digitales Video- und Audiosignal hoher Qualität. Dabei werden Audiound Videosignale über einen einzigen Anschluss ausgegeben.

NTSC

Der in den USA verwendete Standard für ZeilenTV-Signale, der auch in einigen anderen Ländern verwendet wird.

OSD

Bildschirmanzeige (On Screen Display). Informationen wie Kanalnummer und Lautstärke, die auf dem Bildschirm des TV-Gerätes angezeigt werden.

PAL

Europäische Norm für Zeilen-TV-Signale.

SECAM

Ein in Frankreich und einigen anderen Ländern verwendetes Videoformat, das dem Format PALähnlich ist.

Scart

Audio-/Video-Anschluss mit 21 Pins, wird hauptsächlich bei TV-Geräten in Europa verwendet.

Scharfe

Eine Steuerung, die den Effekt einer großeren Auflösung durch Hell-/Dunkelübergänge erzeugt.

System

Definiert die Übertragungsart des TV-Bilds, das Übertragungssystem nicht in allen Ländern desselbe ist.

VGA

VGA ist ein verbreitet Standard für die Grafikanzeige auf PCs.

LPCM

LPCM steht für Pulse Code Modulation und ist ein digitales Audiosignal.

MPEG

Kurzform für Moving Picture Experts Group. Dabei handelt es sich um einen internationalen Standard für die Kompression von bewegten Bildern. Auf einigen DVDs sind die digitalen Audiosignale in dieser Format komprimiert und aufgenommen.

Contents

Safety Information 17

Getting Started 18

Wir freiuen uns, dass Sie sich für den Kauf eines Produktes unseres Hause entschieden haben, und wünschen Ihnen viel Spaß mit diesen hochwertigen Produkt. Unsere strenge Fertigungskontrolle gewährleistet die hohe Qualität unserer Geräte. Für den Fall, dass Sie dennoch eine berechtigte Beanstandung haben, gewährren wir eine Garantie für die Dauer von

2 Jahres

ab Kaufdatum nach den nachfolgenden Bedingungen:

1. These Garantie lassst ihre gesetzlichen Gewährleistungsansprüche als Verbraucher gegenüber dem Verkauf des Gerätes unberührt. These Rechte werden durch die von uns gewährte Herstellergarantie nicht eingeschrankt.
2. Die von uns gewährte Garantie hat nur Gültigkeit für den privaten Gebrauch des Gerätes und beschränkt sich auf das Gebiet der Schweiz
3. Die Garantiedauer beträgt 2 Jahre ab Kaufdatum.
4. Unsere Garantieleistung umfasst während der Garantiedauer nach unserer Wahl die Instandsetzung Ihres Gerätes oder den Austausch gegen ein gleichwertiges Gerät, die bei uns anfallenden Arbeitslöhnhe, Materialkosten und die Transportkosten des Gerätes innerhalb der Schweiz.
5. Zur Geltendmachung ihrer Beanstandung setzen Sie sichitte mit folgender Servicenummer in Verbindung:

Es wird empfohlen die Originalverpackung aufzubewahren, um im Garantiefalle einen sicheren Transport des Gerätes zu gewährleisten. Eine kurze Beschreibung ihrer Beanstandung ware sehr hilfreich und Unterstützung diechnelle Reparatur und Rücklieferung des Gerätes.

1. Sie müssen den Kaufnachweis führen. Hierzu genugt das Original des Kassenzettels, den Sie dem Gerät beifugen. Ohne Kaufnachweis können wir leider keine kostenlosten Garantieleistungen erbringen. Geht uns ein Gerät ohne Kaufnachweis zu, erhalten Sie von uns eine Kostenvoranschlag für die Reparatur. Entscheiden Sie sich gegen eine Reparatur, so liefern wir das Gerät an Sie zurück und berechnen Ohnen eine Pauschale für Transport und Ausarbeitung des Kostenvoranschlags.

2. Ausgetauschte Teile verbleiben in unserem Servicezentrum und werden nach unserem Ermessen vernichtet.

3. Die Garantie erlischt, wenn das Gerät von Ihnen oder einem nicht von uns autorisierten Dritten geöffnet und/oder Veränderungen an dem Gerät vorgenommen worden sind.

4. Kein Garantieanspruch besteht:

5. bei unsachgemäßer Behandlung

6. bei mechanischer Beschädigung des Gerätes von außen
7. bei Transportschäden
8. bei Verschleib
9. bei Bedienungsfehlern
10. bei Aufstellung des Gerätes in Feuchträumen oder im Freien
11. bei Schäden, die auf höhere Gewalt, Wasser, Blitzschlag, Überspannung zurückzuführen sind
12. bei übermäßiger Nutzung, insbesondere bei anderer als privater Nutzung
13. bei Missachtung der Bedienungsanleitung.
14. wenn das Gerät keinen technischen Defekt aufweist.

15. bei Pixelfehlern die innerhalb der in der ISO Norm 13406-2 festgelegten (Pixelfehlerklasse II) Toleranzen liegen

16. Die Garantie umfasst keine weitergehende Haftung unserersects, insbesondere keine Haftung fur Schaden, die nicht am Gerät selbst entstanden sind oder die durch den Ausfall des Gerätes bis zur Instandsetzung entstehen (z.B. Wegekosten, Handlingskosten, etc.). Hierdurch wird jedoch unsere gesetzliche Haftung, insbesondere nach dem Produktthaftungsgesetz, nicht eingeschränkt oder ausgeschlossen.

17. Von uns erbrachte Garantieleistungen verlangern die Garantiefrist von 2 Jahren ab Kaufdatum nicht, auch nicht hinsichtlich eventuell ausgetauschter Komponenten.
18. Zur Validisierung Ihres Anspruches und um eine zeitnahe Bearbeitung zu gewährleisten, senden Sie unsitte immer den gesamten Verpackungsinhalt inklusive aller Zubehörteile zu. (z.B. Fernbedienung, Ständer, Wandhalterungen, A/V-Kabel usw...)

Wir wünschen Ohnen viel Spaß mit ihrem neuen Gerät!

"This warranty card is only valid in Switzerland."
"Deze garantiekaart is enkel beschikbaar in Zwitserland."
"Questa schedai garanzia e valida solo in Svizzera".
"Ce tte garantie est valable seulment en Suisse."
"El certificate de garantía sólo es valido en Suiza."
"Dieses Garantiezertifikat ist nur für die Schweiz gültig."
"Bu garanti karti sadece Isvicre'de gecerlidir."

WAR_Mi_2007_2_DE

Garantie fabricant
