KOC62250 - Ofen Koenic - Kostenlose Bedienungsanleitung

Marke	Koenic
Modell	KOC62250
Produkttyp	Einbaubackofen
Kategorie	Backofen
Stromversorgung	230 V / 50 Hz
Schutzklasse	I
Netzkabel	H05 V V-F 3G 1,5 mm² minimum
Allpolige Trennvorrichtung	Ja, Kontaktabstand ≥ 3 mm
Schutzleiter	Erforderlich (gelb-grün, länger)
Maximale Möbeltemperatur	90 °C
Maximale Fronttemperatur	70 °C
Sicherheitsabstand zu Möbeln	Mindestens 5 mm
Erforderlicher Lüftungsspalt	5 mm zwischen Gerät und Fronten
Belüftung bei Einbau in einen Schrank	Spalt von ca. 20 mm zur Wand
Installation unter einem Kochfeld	Möglich, Anleitung des Kochfelds beachten
Eckmontage	Möglich, Abmessungen D und E beachten
Befestigung am Möbel	Mitgelieferte Schrauben (4x25 mm)

Häufig gestellte Fragen - KOC62250 Koenic

Wie installiere ich den Koenic KOC62250 Backofen?

Die Installation muss von einem qualifizierten Elektriker durchgeführt werden. Schalten Sie das Gerät vor allen Arbeiten spannungsfrei. Bereiten Sie das Möbel gemäß den Abbildungen in der Anleitung vor, unter Beachtung der Einbaumaße und Sicherheitsabstände. Nach dem Anschließen des Backofens schrauben Sie ihn mit den mitgelieferten Schrauben am Möbel fest.

Welche elektrischen Vorsichtsmaßnahmen sind zu treffen?

Das Gerät hat die Schutzklasse I und muss an eine Steckdose mit Schutzleiter angeschlossen werden. Das Kabel muss vom Typ H05 V V-F 3G 1,5 mm² mindestens sein. Eine allpolige Trennvorrichtung mit einem Kontaktabstand von mindestens 3 mm ist erforderlich. Der gelb-grüne Schutzleiter muss zuerst angeschlossen werden und länger sein.

Welcher Sicherheitsabstand ist um den Backofen einzuhalten?

Ein Abstand von mindestens 5 mm zwischen dem Gerät und angrenzenden Wänden oder Möbeln ist erforderlich. Die Einbaumöbel müssen Temperaturen bis 90 °C standhalten, die Fronten bis 70 °C.

Kann der Backofen unter einem Kochfeld eingebaut werden?

Ja, es ist möglich, den Backofen unter einem Kochfeld einzubauen. Beachten Sie in diesem Fall unbedingt die Montageanleitung des Kochfelds.

Ist eine spezielle Belüftung erforderlich?

Ja, ein Lüftungsspalt von 5 mm zwischen dem Gerät und den Fronten angrenzender Möbel ist erforderlich. Wenn der Backofen in einem Schrank platziert wird, müssen die Zwischenböden einen Spalt von ca. 20 mm zur Wand aufweisen, um eine gute Belüftung zu gewährleisten.

Wie befestige ich den Backofen im Möbel?

Schieben Sie den Backofen vollständig in das Möbel, zentrieren Sie ihn und schrauben Sie ihn mit den mitgelieferten Schrauben (4x25 mm) fest. Achten Sie darauf, dass das Netzkabel nicht eingeklemmt, geknickt oder mit heißen Teilen in Kontakt ist.

Was tun bei einer Störung oder Fehlfunktion?

Alle Arbeiten am Gerät, einschließlich des Austauschs der Verkabelung, dürfen ausschließlich von Technikern des autorisierten Kundendienstes durchgeführt werden.

Kann der Backofen in einen Schrank eingebaut werden?

Ja, das Gerät kann in einen Schrank eingebaut werden. Achten Sie darauf, die Einbaumaße einzuhalten und einen Lüftungsspalt von ca. 20 mm zur Rückwand vorzusehen. Bauen Sie es in einer Höhe ein, die ein leichtes Herausnehmen der Backbleche ermöglicht.

Wie wird der Backofen nach der Installation ausgebaut?

Schalten Sie das Gerät spannungsfrei, lösen Sie die Befestigungsschrauben, heben Sie den Backofen leicht an und ziehen Sie ihn vollständig aus dem Möbel.

Welche Risiken birgt eine falsche Installation?

Eine falsche Installation kann Sachschäden, schwere Verletzungen oder sogar tödliche Stromschläge verursachen. Der Hersteller übernimmt keine Haftung bei unsachgemäßem elektrischem Anschluss. Befolgen Sie genau die Montageanleitung.

BEDIENUNGSANLEITUNG KOC62250 Koenic

Wird das Gerät unter einem Kochfeld eingebaut, beachten Sie die Montageanleitung des Kochfeldes.

Tügriff nicht zum Transport oder Einbau des Gerätes benutzen.

Gerat vor dem Einbau auf Transportschäden prufen.

Bei allen Montagearbeiten muss das Gerät spannungsls sein.

MöbelVBorbereiten-Bild1

Nur ein fachgerechter Einbau nach dieser Montageanweisung garantiert einen sicheren Gebrauch. Bei Schaden durch falschen Einbau haftet der Monteur.
Einbaumöbel müssen bis 90^ temeperaturbeständig sein, angrenzende Möbelfronten bis 70^ .
- Alle Ausschnittarbeiten an Möbel und Arbeitsplatte vor dem Einsetzen der Geräte durchführren. Späne entfernen, die Funktion von elektrischen Bauteilen kann beeinträchtigt werden.
Vorsicht beim Einbau! Teile, die während der Montage zugänglich sind, können scharfkantig sein. Zur Vermeidung von Schnittverletzungen Schutzhandschuhe/TRagen
Die Geräte-Anschlussdose muss im Bereich der schraffierten Fläche B oder außerhalb des Einbaurumes liegen.

Zwischen Gerät und angrenzenden Möbelfronten ist ein Luftspalt von 5 mm erforderlich.
- Nicht befestigte Möbel mit einem handelsüblichen Winkel C an der Wand befestigen.

Gerat unter Arbeitsplatte - Bild 1

Der Zwischenboden des Umbauschranks benötigt einen Lüftungsausschnitt.

Arbeitsplatte auf Einbaumöbel befestigen.

Wird der Einbau-Backofen unter einem Kochfeld eingebaut, beachten Sie die Montageanweisung des Kochfeldes.

Gerät im Hochschrank - Bild 2+4

Der Einbau des Gerätes ist auch im Hochschrank möglich. Zur Belüftung des Backofens mussen die Zwischnböden einen Spalt von ca. 20 mm zur Anstellwand aufweisen.

Gerät nur so hoch einbauen, dass Backbleche problemos ent-nommen werden konnen.

Eckeinbau - Bild 3

Bei Eckenbau MaBe D berücksichtigen. Das MaB E ist abhängig von der Dicke der Mobelfront und dem Griff.

Gerat an das Stromnetz anschließen

■ Bevor Sie das Gerät das erste Mal benutzten, vergewissern Sie sich, dass die Hausstromleitung über einen den gultigen Sicherheitsvorschriften entsprechenden Schutzleiter verfügt. Der Anschluss des Geräts darf nur von einem qualifizierten Elektriker durchgeführt werden und muss den gesetzlichen und behördlichen Bestimmungen sowie den Bestimmungen des örtlichen Netzbetreibers entsprechen. Das Fehlen eines Schutzleiters oder eine fehlerhafte Installation kann in sealtenen Fällen zu Sachschäden oder schweren Verletzungen (Tod oder Körperverletzung durch Stromschlag) führen. Für Schäden an Personen oder am Gerät, die auf einen fehlerhaften oder unsachgemäß Elektroanschluss zurückzuführen sind, übernimmt der Hersteller keine Verantwortung.
■ Bei allen Montagearbeiten muss das Gerät spanningslos sein.
Das Gerat entspricht der Schutzklasse I und scarf nur an eine geerdete Netzsteckdose angeschlossen werden.
Die Netzanschlussleitung muss mindestens vom Typ H05 VVF 3G 1,5 mm² sein. Der gelb-grüne Schutzleiter muss zuerst angeschlossen werden und geräteseitig etwas länger als die beiden anderen Drahte sein.
Gemäß Sicherheitsvorschriften muss eine allpolige Trennvorrichtung mit mindestens 3 mm Kontaktöffnung vorhanden sein. Bei Anschlüssen, die über eine geerdete und jederzeit leicht erreichbare Steckdose erfolgen, ist eine Trennvorrichtung nicht erforderlich.
Während der Montage muss der Berührungsschutz gewährleistet sein.
Bestimmen Sie in der Anschlussdose Phasen- und Neutraleiter (Nulleiter). Bei Falschanschluss kann das Gerät beschäftigt werden.
- Der Backofen muss entsprechend den Angaben auf dem Typenschild angeschlossen werden.
- Stellen Sie das Gerät zum Anschlieben vor dem Umbauschrank ab. Das Anschlusskabel muss ausreichend lang sein. Achtung! Achten Sie während der Montage daraufuf, dass das Netzkabel nicht eingeklemmt wird und nicht mitHEYen Geräteilen in Berührung kommt.
Samtliche Arbeitsen am Gerät einschließlich der Austausch der Verkabelung führen nur vom Technischen Kundendienst durchgeführt werden.

Nur GB und Australien

Nicht mit einem 13 A Stecker anschließen oder mit 13 A absichern.

Nur Schweden, Finnland und Norwegen

Das Gerät kann auch mit dem beigelegten Stecker mit dem Schutzkontakt-Systemangeschlüssen werden. Dieser muss nach dem Einbau zugänglich sein. Ist dies nicht der Fall, muss installationsseitig wieder ein allpolyer Trenschalter mit mindestens 3 mm Kontaktöffnung eingesetzt werden.

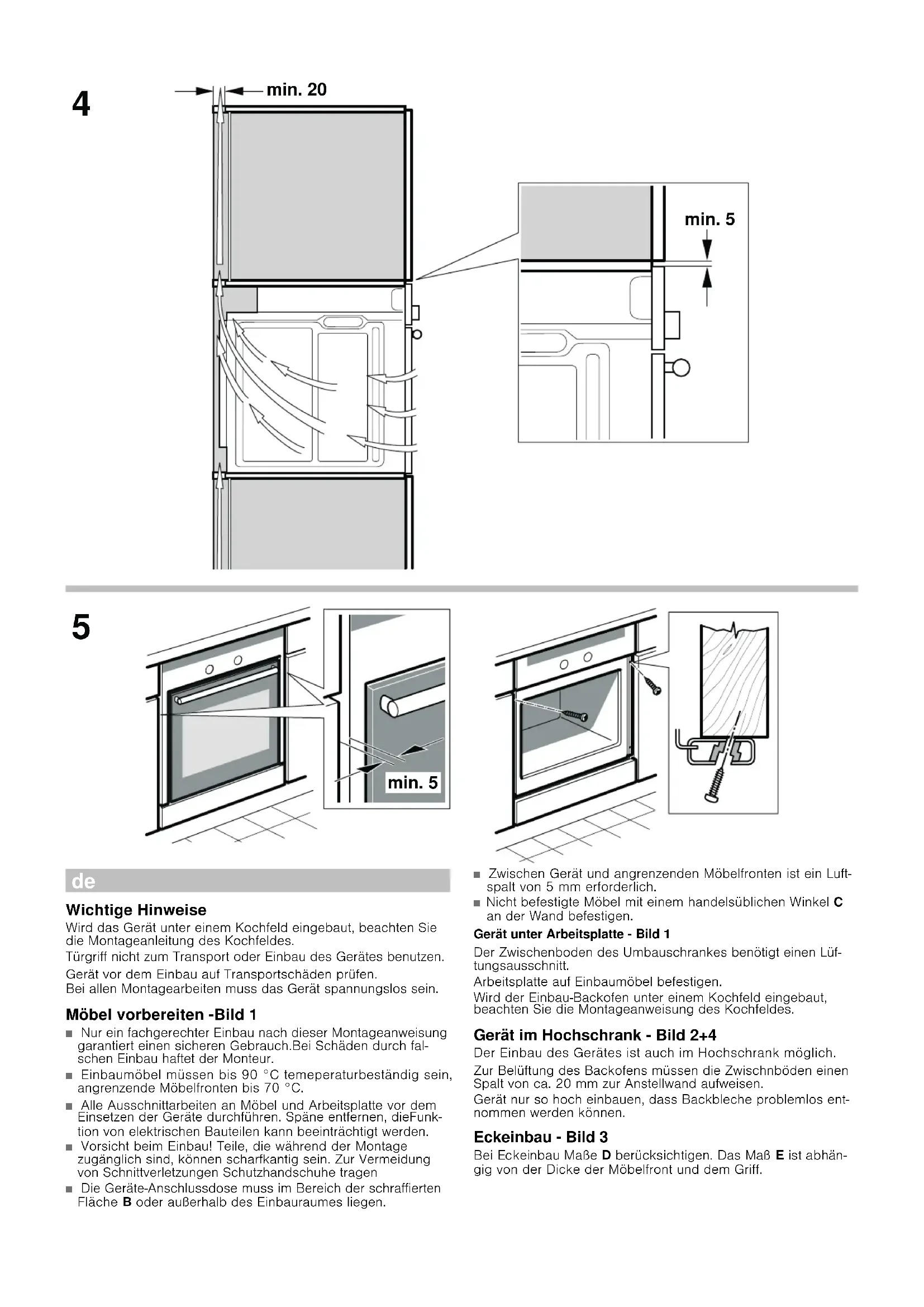

Festschrauben des Backofens am Umbauschrank - Abbildung 5

• Schieben Sie das Gerät vollständig in den Umbauschrank. Das Netzkabelarfichtüber scharfe Kanten oder unterhalb des Backofens verlegt, nicht eingeklemmt, geknkt oder gequetscht werden und nicht mit bereits Geräteilen in Berührung kommt.
  Den Backofen im Umbauschrank mittig ausrichten und mithilfe der beiliegenden Schrauben (4x25) festschrauben.
• Wenn der Umbauschrank den von uns angegebenen Abmessungen entspricht, muss oberhalb des Backofens ein Luf-tungsschlitz bleiben. Zur Gewährleistung einer ausreichenden Belüfung diesen Luf-tungsschlitz niemals abdecken.
  Zwischen Gerät und angrenzenden Kuchenwänden und - mobeln ist ein Sicherheitsabstand von mindestens 5 mm erforderlich.

Ausbau

Gerat spanningslos machen. Befestigungsschrauben offen. Gerat leicht anheiten und ganz herausziehen.
