Produkttyp	Einbau-Backofen
Modell	KBC 23411
Marke	Koenic
Energieeffizienzklasse	A
Fassungsvermögen	72 l
Energieverbrauch (Ober-/Unterhitze)	0,93 kWh/Programm
Energieverbrauch (Umluft)	0,85 kWh/Programm
Maße (H x B x T)	ca. 573 x 595 x 589 mm
Gewicht	29,0 kg
Backofenfunktionen	Ober-/Unterhitze, Heißluft, Grill, Grillstufe 2, Pizzastufe, Unterhitze, Auftauen, Backofenbeleuchtung
Garraumbeleuchtung	Ja, austauschbare Halogenlampe
Reinigung	Katalytische Emailbeschichtung (teilweise), manuelle Reinigung der Tür und Einhängegitter
Sicherheitsmerkmale	Kindersicherung, Sicherheitsthermostat, Kühlgebläse, Türverriegelung
Zubehör	Kombirost, Universalblech, Teleskopauszüge
Anzahl Einschubebenen	5
Anschlussleistung	7350 W (mit Kochfeld)

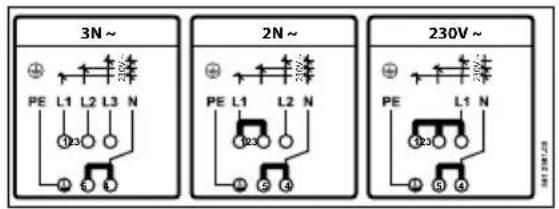

Spannung	400 V (Drehstrom) oder 230 V (Wechselstrom) umschaltbar
Lieferumfang	Backofen inkl. Montagematerial, Bedienungsanleitung

Häufig gestellte Fragen - KBC 23411 Koenic

Wie stelle ich die Uhrzeit am Backofen KBC 23411 ein?

Drücken Sie die Taste UHR (➊) mehrmals, bis die Zeitanzeige blinkt. Stellen Sie die Uhrzeit mit den Tasten + und - ein. Nach etwa 5 Sekunden hört das Blinken auf und die eingestellte Uhrzeit wird angezeigt.

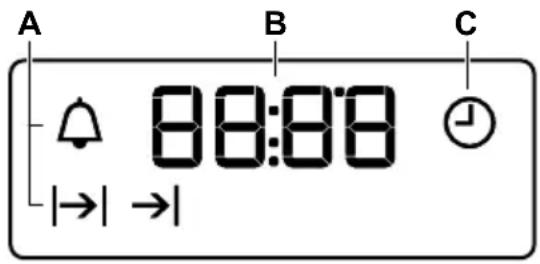

Was bedeuten die Symbole auf dem Display?

Das Display zeigt Symbole für DAUER (|→|), ENDE (→|), ZEITVORWAHL (|→|→|) und KURZZEIT-WECKER (➁). Diese werden durch wiederholtes Drücken der Taste UHR ausgewählt.

Wie verwende ich die Teleskopauszüge?

Ziehen Sie die Teleskopauszüge auf beiden Seiten heraus, legen Sie den Kombirost oder das Blech auf die Auszüge und schieben Sie alles vorsichtig in den Backofen. Achten Sie darauf, die Auszüge vor dem Schließen der Tür vollständig einzuschieben.

Der Backofen heizt nicht – woran kann das liegen?

Mögliche Ursachen: Der Backofen ist ausgeschaltet, die Uhrzeit ist nicht eingestellt, oder die Sicherung ist durchgebrannt. Prüfen Sie die Einstellungen und die Sicherung. Wenn die Sicherung wiederholt auslöst, wenden Sie sich an eine Elektrofachkraft.

Wie reinige ich die Backofentür?

Die Backofentür hat zwei Glasscheiben. Sie können die innere Scheibe zur Reinigung ausbauen: Tür öffnen, Scharnierhebel anheben, Tür abnehmen, Abdeckung (B) lösen, Glasscheibe herausziehen. Mit warmem Wasser und Spülmittel reinigen. Trocknen und in umgekehrter Reihenfolge wieder einbauen.

Welche Ofenfunktion eignet sich für Pizza?

Verwenden Sie die Pizzastufe. Stellen Sie die Temperatur 20–40°C niedriger ein als bei Ober-/Unterhitze. Heizen Sie den Backofen 10 Minuten vor. Ein Backblech oder tiefes Blech verwenden.

Wie kann ich Energie sparen?

Nutzen Sie wenn möglich die Heißluft-Funktion, heizen Sie nur vor wenn nötig, öffnen Sie die Tür selten, und schalten Sie den Ofen 3–10 Minuten vor Ende der Garzeit aus, um die Restwärme zu nutzen.

Die Backofenlampe ist defekt – wie wechseln?

Schalten Sie das Gerät aus und entfernen Sie die Sicherung. Legen Sie ein Tuch in den Garraum. Drehen Sie die Glasabdeckung gegen den Uhrzeigersinn ab. Tauschen Sie die Lampe gegen eine hitzebeständige Halogenlampe (bis 300°C) aus. Setzen Sie die Abdeckung wieder ein.

Was tun bei Fehlermeldung '400'?

Diese Meldung erscheint, wenn der Backofen nicht ordnungsgemäß an die Spannungsversorgung angeschlossen ist. Prüfen Sie den Anschluss (siehe Anschlussplan). Wenn das Problem besteht, kontaktieren Sie den Kundendienst.

Kann ich den Backofen ohne das Kochfeld betreiben?

Ja, der Backofen ist ein separates Gerät. Das Kochfeld wird separat angeschlossen. Die Anschlussbuchse für das Kochfeld befindet sich oben am Backofengehäuse.

BEDIENUNGSANLEITUNG KBC 23411 Koenic

DE Benutzerinformation

CONTENTS

Safety information 2

Sicherheitshinweise 26

Sicherheitsanweisungen 28

Gerätebeschreibung 30

Vor der ersten Inbetriebnahme 31

Täglicher Gebrauch 31

Uhrfunktionen 34

Verwendung des Zubehörs 35

Zusatzfunktionen 37

Tipps und Hinweise 37

Reinigung und Pflege 45

Fehlersuche 48

Montage 49

Energieeffizienz 50

Änderungen vorbehalten.

⚠ SICHERHEITSHINWEISE

Lesen Sie vor der Montage und dem Gebrauch des Geräts zuerst die Gebrauchsanleitung. Bei Verletzungen oder Schäden infolge nicht ordnungsgemäßer Montage oder Verwendung des Geräts übernimmt der Hersteller keine Haftung. Bewahren Sie die Anleitung immer an einem sicheren und zugänglichen Ort zum späteren Nachschlagen auf.

Sicherheit von Kindern und schutzbedürftigen Personen

• Das Gerät kann von Kindern ab 8 Jahren und Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mit mangelnder Erfahrung und/oder mangelndem Wissen nur dann verwendet werden, wenn sie durch eine für ihre Sicherheit zuständige Person beaufsichtigt werden oder in die sichere Verwendung des Geräts eingewiesen wurden und die mit dem Gerät verbundenen Gefahren verstanden haben.
• Kinder dürfen nicht mit dem Gerät spielen.
• Halten Sie sämtliches Verpackungsmaterial von Kindern fern und entsorgen Sie es auf angemessene Weise.
• Halten Sie Kinder und Haustiere während des Betriebs oder der Abkühlphase vom Gerät fern. Berührbare Teile sind heiß.

• Falls Ihr Gerät mit einer Kindersicherung ausgestattet ist, empfehlen wir, diese einzuschalten.

• Kinder dürfen keine Reinigung und Wartung ohne Beaufsichtigung durchführen.

• Kinder bis zu 3 Jahren sind während des Betriebs unbedingt von dem Gerät fernzuhalten.

Allgemeine Sicherheit

• Die Montage des Geräts und der Austausch des Kabels muss von einer Fachkraft vorgenommen werden.
- Zur Vermeidung von möglichen Gefahren muss das Bedienfeld so an den Backofen angeschlossen werden, dass die Farben der Anschlüsse übereinstimmen.
- WARNUNG: Das Gerät und die zugänglichen Geräteteile werden während des Betriebs heiß. Seien Sie vorsichtig und berühren Sie niemals die Heizelemente. Halten Sie Kinder unter 8 Jahren vom Gerät fern, wenn sie nicht ständig beaufsichtigt werden.
- Verwenden Sie zum Anfassen des Zubehörs und der Töpfe wärmeisolierende Handschuhe.
- Ziehen Sie bitte vor jeder Wartungsmaßnahme immer den Netzstecker aus der Steckdose.
- Vergewissern Sie sich, dass das Gerät ausgeschaltet ist, bevor Sie die Lampe austauschen, um einen Stromschlag zu vermeiden.
- Benutzen Sie zum Reinigen des Geräts keinen Dampfreiniger.
- Benutzen Sie keine scharfe Scheuermittel oder Metallschwämmchen zum Reinigen der Glastür; sie können die Glasfläche verkratzen und zum Zersplittern der Scheibe führen.
- Wenn das Netzkabel beschädigt ist, muss es vom Hersteller, seinem autorisierten Kundenservice oder einer gleichermaßen qualifizierten Person ausgetauscht werden, um Gefahren durch elektrischen Strom zu vermeiden.

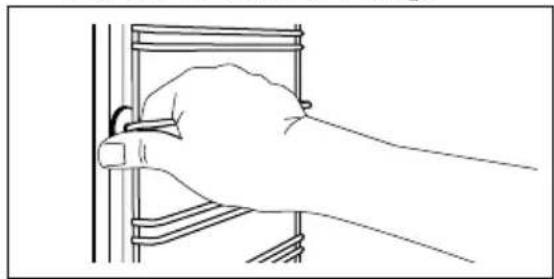

- Ziehen Sie die Einhängegitter erst vorne und dann hinten von der Seitenwand weg und nehmen Sie sie heraus. Führen Sie zum Einsetzen der Einhängegitter die obigen Schritte in umgekehrter Reihenfolge durch.

- Gemäß den Verdrahtungsregeln muss bei Festverdrahtung eine Vorrichtung zur Trennung des Gerätes von der Spannungsversorgung vorhanden sein.

SICHERHEITSANWEISUNGEN

Montage

WARNUNG! Die Montage des Geräts darf nur von einer qualifizierten Fachkraft durchgeführt werden.

• Entfernen Sie das gesamte Verpackungsmaterial.
• Montieren Sie ein beschädigtes Gerät nicht und benutzen Sie es nicht.
• Halten Sie sich an die mitgelieferte Montageanleitung.
• Seien Sie beim Umsetzen des Gerätes vorsichtig, da es sehr schwer ist. Tragen Sie stets Sicherheitshandschuhe und festes Schuhwerk.
• Ziehen Sie das Gerät nicht am Griff.

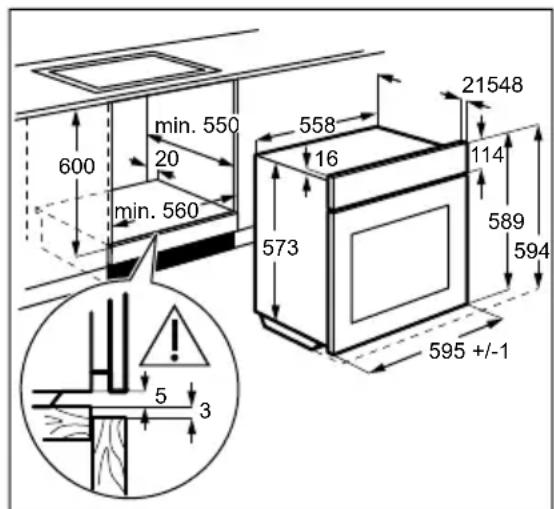

• Das Küchenmöbel und die Einbaunische müssen die passenden Abmessungen aufweisen.
  • Die Mindestabstände zu anderen Geräten und Küchenmöbeln sind einzuhalten.
• Stellen Sie sicher, dass das Gerät unterhalb von bzw. zwischen sicheren Konstruktionen montiert wird.
• Einige Teile des Geräts sind stromführend. Das Küchenmöbel muss auf allen Seiten mit dem Gerät abschließen, um einen Kontakt mit stromführenden Teilen zu vermeiden.
  • Die Seiten des Geräts dürfen nur an Geräte oder Einheiten in gleicher Höhe angrenzen.
• Das Gerät ist mit einem elektrischen Kühlsystem ausgestattet. Es muss an die Stromversorgung angeschlossen werden.

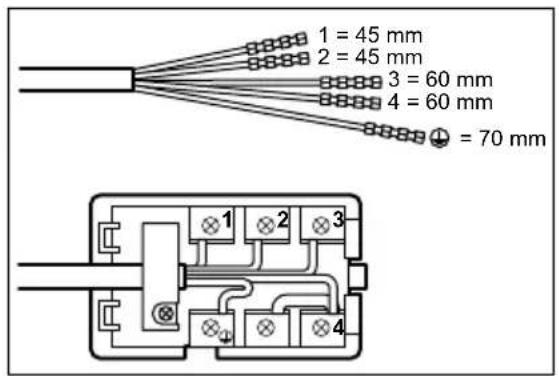

Elektrischer Anschluss

WARNUNG! Brand- und Stromschlaggefahr.

• Alle elektrischen Anschlüsse sind von einem geprüften Elektriker vorzunehmen.
  • Das Gerät muss geerdet sein.
• Stellen Sie sicher, dass die Daten auf dem Typenschild mit den elektrischen Nennwerten der Netzspannung übereinstimmen.
• Schließen Sie das Gerät unbedingt an eine ordnungsgemäß installierte Schutzkontaktsteckdose an.
• Verwenden Sie keine Mehrfachsteckdosen oder Verlängerungskabel.
• Achten Sie darauf, Netzstecker und Netzkabel nicht zu beschädigen. Falls das Netzkabel des Geräts ersetzt werden muss, lassen Sie diese Arbeit durch unseren autorisierten Kundendienst durchführen.
• Achten Sie darauf, dass das Netzkabel die Gerätetür nicht berührt oder in ihre Nähe gelangt, insbesondere wenn die Tür heiß ist.
• Alle Teile, die gegen direktes Berühren schützen, sowie die isolierten Teile müssen so befestigt werden, dass sie nicht ohne Werkzeug entfernt werden können.
• Stecken Sie den Netzstecker erst nach Abschluss der Montage in die Steckdose. Stellen Sie sicher, dass der Netzstecker nach der Montage noch zugänglich ist.
• Falls die Steckdose lose ist, schließen Sie den Netzstecker nicht an.
• Ziehen Sie nicht am Netzkabel, wenn Sie das Gerät von der Stromversorgung trennen möchten. Ziehen Sie stets am Netzstecker.
• Verwenden Sie nur geeignete Trenneinrichtungen: Überlastschalter, Sicherungen (Schraubsicherungen müssen aus dem Halter entfernt

werden können), Fehlerstromschutzschalter und Schütze.

• Die elektrische Installation muss eine Trenneinrichtung aufweisen, mit der Sie das Gerät allpolig von der Stromversorgung trennen können. Die Trenneinrichtung muss mit einer Kontaktöffnungsbreite von mindestens 3 mm ausgeführt sein.
- Das Gerät entspricht den EC-Richtlinien.

Gebrauch

WARNUNG! Verletzungs-, Verbrennungs-, Stromschlag- oder Explosionsgefahr.

• Dieses Gerät ist ausschließlich zur Verwendung im Haushalt bestimmt.
• Nehmen Sie keine technischen Änderungen am Gerät vor.
  • Die Lüftungsöffnungen dürfen nicht abgedeckt werden.
• Lassen Sie das Gerät bei Betrieb nicht unbeaufsichtigt.
• Schalten Sie das Gerät nach jedem Gebrauch aus.
• Gehen Sie beim Öffnen der Tür vorsichtig vor, wenn das Gerät in Betrieb ist. Es kann heiße Luft austreten.
• Bedienen Sie das Gerät nicht mit feuchten oder nassen Händen oder wenn es mit Wasser in Kontakt gekommen ist.
• Üben Sie keinen Druck auf die geöffnete Gerätetür aus.
• Benutzen Sie das Gerät nicht als Arbeits- oder Abstellfläche.
• Öffnen Sie die Gerätetür vorsichtig. Bei der Verwendung von Zutaten, die Alkohol enthalten, kann ein Alkohol-Luftgemisch entstehen.
• Achten Sie beim Öffnen der Tür darauf, dass keine Funken oder offenen Flammen in das Gerät gelangen.
• Laden Sie keine entflammbaren Produkte oder Gegenstände, die mit entflammbaren Produkten benetzt sind,

in das Gerät und stellen Sie solche nicht in die Nähe oder auf das Gerät.

WARNUNG! Das Gerät könnte beschädigt werden.

- Um Beschädigungen und Verfärbungen der Emailbeschichtung zu vermeiden:

– stellen Sie feuerfestes Geschirr oder andere Gegenstände nicht direkt auf den Boden des Geräts.
– legen Sie keine Alufolie direkt auf den Boden des Garraums.
- füllen Sie kein Wasser in das heiße Gerät.
- lassen Sie nach Abschluss des Garvorgangs kein feuchtes Geschirr oder feuchte Speisen im Gerät stehen.
- gehen Sie beim Herausnehmen oder Einsetzen des Zubehörs sorgfältig vor.

- Verfärbungen der Email- oder Edelstahlbeschichtung haben keine Auswirkung auf die Leistung des Geräts.

- Verwenden Sie für feuchte Kuchen das tiefe Blech. Fruchtsäfte können bleibende Flecken verursachen.

- Dieses Gerät ist nur zum Kochen bestimmt. Jeder andere Gebrauch ist als bestimmungsfremd anzusehen, zum Beispiel das Beheizen eines Raums.

• Die Backofentür muss beim Betrieb geschlossen sein.

Reinigung und Pflege

WARNUNG! Verletzungs-, Brandgefahr sowie Risiko von Schäden am Gerät.

• Schalten Sie das Gerät immer aus und ziehen Sie den Netzstecker aus der Steckdose, bevor Reinigungsarbeiten durchgeführt werden.
• Vergewissern Sie sich, dass das Gerät abgekühlt ist. Es besteht die Gefahr, dass die Glasscheiben brechen.
• Ersetzen Sie die Türglasscheiben umgehend, wenn sie beschädigt sind.

Wenden Sie sich an einen autorisierten Kundendienst.

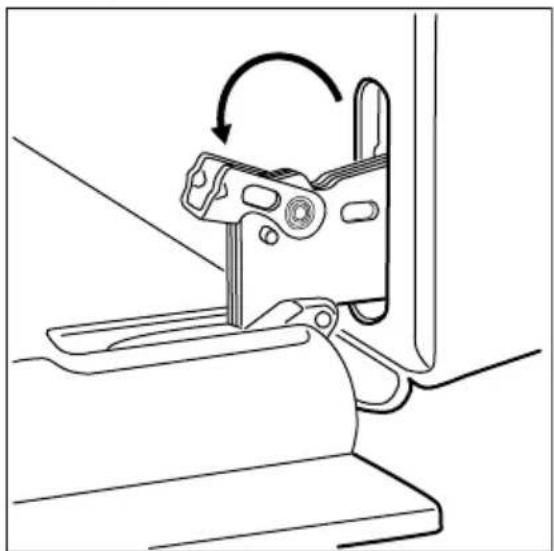

• Gehen Sie beim Aushängen der Tür sorgsam vor. Die Tür ist schwer!
• Reinigen Sie das Gerät regelmäßig, um eine Verschlechterung des Oberflächenmaterials zu verhindern.
• Reinigen Sie das Gerät mit einem weichen, feuchten Tuch. Verwenden Sie ausschließlich Neutralreiniger. Benutzen Sie keine Scheuermittel, scheuernde Reinigungsschwämmchen, Lösungsmittel oder Metallgegenstände.
  • Falls Sie ein Backofenspray verwenden, befolgen Sie die Anweisungen auf der Verpackung.
• Reinigen Sie die katalytische Emailbeschichtung (falls vorhanden) nicht mit Reinigungsmitteln.

Backofenbeleuchtung

WARNUNG!

Stromschlaggefahr.

• Die Leuchtmittel in diesem Gerät sind nur für Haushaltsgeräte geeignet. Benutzen Sie diese nicht für die Raumbeleuchtung.

GERÄTEBESCHREIBUNG

Gesamtansicht

• Trennen Sie das Gerät von der Stromversorgung, bevor Sie die Lampe austauschen.
• Verwenden Sie dazu eine Lampe mit der gleichen Leistung.

Entsorgung

WARNUNG! Verletzungs- und Erstickungsgefahr.

• Trennen Sie das Gerät von der Stromversorgung.
• Schneiden Sie das Netzkabel in der Nähe des Geräts ab, und entsorgen Sie es.
• Entfernen Sie das Türschloss, um zu verhindern, dass sich Kinder oder Haustiere im Gerät einschließen.

Service

• Wenden Sie sich zur Reparatur des Geräts an einen autorisierten Kundendienst.
• Verwenden Sie ausschließlich Originalersatzteile.

1 Bedienfeld
2 Kochfeld-Einstellknöpfe
3 Betriebskontrolllampe/-symbol
4 Backofen-Einstellknopf
5 Elektronischer Programmspeicher
6 Temperaturwahlknopf
7 Temperaturanzeige/-symbol
8 Heizelement
9 Backofenbeleuchtung
10 Ventilator
11 Einhängegitter, herausnehmbar
12 Einschubebenen

Zubehör

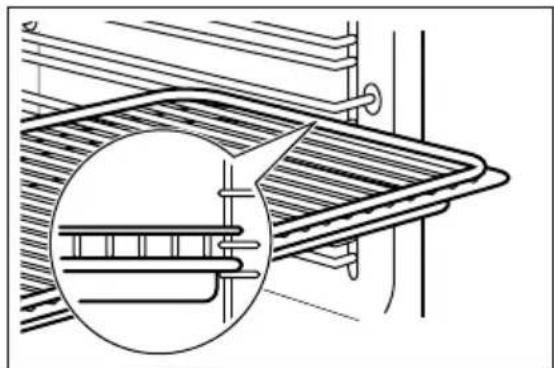

- Kombirost

Für Kochgeschirr, Kuchenformen, Braten.

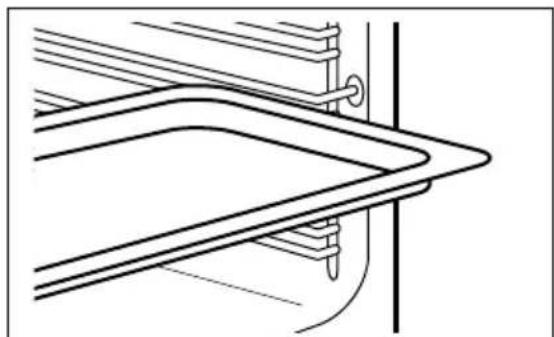

- Universalblech

Für Kuchen und Plätzchen. Zum

Backen und Braten oder zum

Auffangen von austretendem Fett.

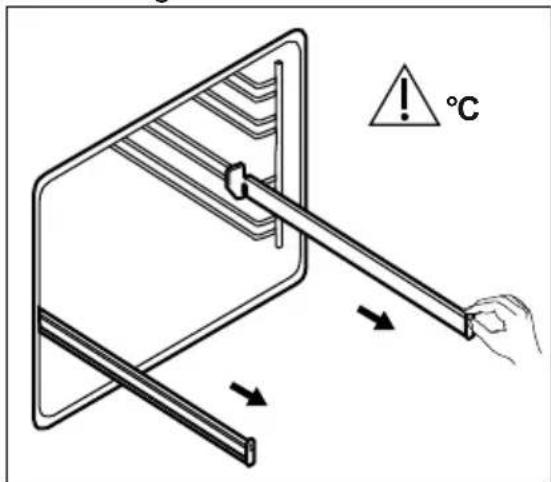

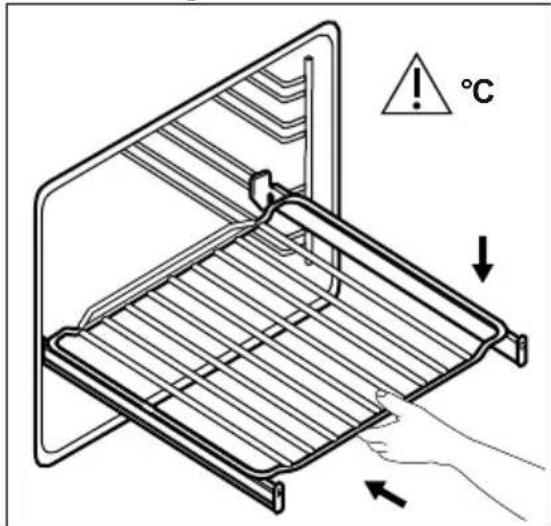

- Teleskopauszüge

Für Roste und Backbleche.

VOR DER ERSTEN INBETRIEBNAHME

WARNUNG! Siehe Kapitel

Sicherheitshinweise.

Einstellen der Tageszeit siehe

Kapitel „Uhrfunktionen“.

Erste Reinigung

Nehmen Sie die Zubehörteile und die herausnehmbaren Einhängegitter aus dem Backofen.

Siehe Kapitel „Reinigung und

Pflege".

Reinigen Sie den Backofen und die Zubehörteile vor der ersten Inbetriebnahme.

Setzen Sie das Zubehör und die herausnehmbaren Einhängegitter wieder in ihrer ursprünglichen Position ein.

1. Stellen Sie die Funktion und die Höchsttemperatur ein.
2. Lassen Sie das Gerät 1 Stunde lang eingeschaltet.
3. Stellen Sie die Funktion und stellen Sie die Höchsttemperatur ein.
4. Lassen Sie das Gerät 15 Minuten lang eingeschaltet.
5. Stellen Sie die Funktion und stellen Sie die Höchsttemperatur ein.
6. Lassen Sie das Gerät 15 Minuten lang eingeschaltet.
   Das Zubehör kann heißer werden als bei normalem Gebrauch. Das Gerät kann Geruch und Rauch verströmen. Das ist normal. Sorgen Sie für eine ausreichende Raumbelüftung.

Vorheizen

Heizen Sie das leere Gerät vor, um

Fettreste zu verbrennen.

TÄGLICHER GEBRAUCH

WARNUNG! Siehe Kapitel

Sicherheitshinweise.

Versenkbare Knöpfe

Drücken Sie zum Benutzen des Geräts auf den versenkbaren Knopf. Der Knopf kommt dann heraus.

Ein- und Ausschalten des Geräts

Je nach Modell besitzt Ihr Gerät Kontrolllampen, Knopfsymbole oder Anzeigen:

• Die Lampe leuchtet, während das Gerät in Betrieb ist.
- Das Symbol zeigt an, ob der Knopf eine der Kochzonen, die Ofenfunktionen oder die Temperatur regelt.
• Die Kontrolllampe leuchtet während der Aufheizphase des Backofens auf.

1. Drehen Sie den Backofen-Einstellknopf auf die gewünschte Ofenfunktion.
2. Drehen Sie den Temperaturwahlknopf auf die gewünschte Temperatur.
3. Zum Ausschalten des Geräts drehen Sie den Backofen-Einstellknopf und den Temperaturwahlknopf auf Aus.

Ofenfunktionen

Ofenfunktion	Anwendung
0	Stellung Aus Das Gerät ist ausgeschaltet.
	Backofenbe-leuchtung	Zum Einschalten der Backofenlampe, wenn keine Gar-funktion eingeschaltet ist.
	Ober-/Unterhit-ze (Ober-/Unter-hitze)	Pour cuire et rôtir des aliments sur un seul niveau.
	Unterhitze Zum Backen von Kuchen mit knusprigen Böden und zum Einkochen von Lebensmitteln.
	Grillstufe Zum Grillen flacher Lebensmittel und zum Toasten von Brot.
	Grillstufe 2 Zum Grillen flacher Lebensmittel in größeren Mengen und zum Toasten von Brot.
	Pizzastufe Zum Backen auf einer Ebene für Gerichte mit einer inten-siveren Bräunung und einem knusprigen Boden. Stellen Sie eine 20 - 40 °C niedrigere Backofentemperatur als bei Ober-/Unterhitze ein.
	Heißluft Mit Ringheizkörper	Zum Backen auf bis zu drei Einschubebenen und zum Dörren von Lebensmitteln.Stellen Sie eine 20 - 40 °C niedrigere Backofentemperatur als bei Ober-/Unterhitze ein.
	Auftauen Diese Funktion kann zum Auftauen von Tiefkühlgerichten wie z. B. Gemüse und Obst verwendet werden. Die Auftauzeit hängt ab von der Menge und Größe der Tiefkühlgerichte.

Display

A. Funktionsanzeigen
B. Zeitanzeige
C. Funktionsanzeige

Tasten

Taste Funktion	Beschreibung
—	MINUS Einstellen der Zeit.
➊	UHR Einstellen einer Uhrfunktion.
+	PLUS Einstellen der Zeit.

Kochzonen-Einstellknöpfe

Das Kochfeld kann mit den Kochzonen-Einstellknöpfen bedient werden.

Lesen Sie bitte die Sicherheitshinweise in der Gebrauchsanleitung für das Kochfeld sorgfältig durch.

Kochstufen

Knopfstellung Funktion
0 Stellung Aus
1 - 9 Kochstufen
	Zweikreiszonen-schalter

1. Drehen Sie den Einstellknopf auf die gewünschte Kochstufe.

2. Zum Beenden des Kochvorgangs muss der Einstellknopf in die Stellung Aus gedreht werden.

Verwenden der Zweikreis-Kochzone (falls vorhanden)

Drehen Sie den Knopf im Uhrzeigersinn, um die Zweikreis-Kochzone einzuschalten. Drehen Sie ihn jedoch nicht über die Endposition hinaus.

1. Drehen Sie den Knopf im Uhrzeigersinn auf die Stellung 9.
2. Drehen Sie den Knopf langsam auf das Symbol Ⓞ, bis er hörbar einrastet. Jetzt sind beide Kochzonen eingeschaltet.
3. Zum Einstellen der gewünschten Kochstufe siehe „Kochstufen“.

Tabelle der Uhrfunktionen

Uhrfunktion Anwendung
➊	TAGESZEIT Einstellen, Ändern oder Abfragen der Tageszeit.
|→|	DAUER Einstellen der Einschaltdauer für das Gerät.
→|	ENDE Einstellen, wann das Gerät ausgeschaltet werden soll.
|→|→|	ZEITVORWAHL Kombinieren der Funktionen DAUER und ENDE.
➁	KURZZEIT-WE-CKER	Zum Einstellen einer Countdown-Zeit. Diese Funktion hat keine Auswirkung auf den Gerätebetrieb. Sie können den KURZZEIT-WECKER jederzeit einstellen, auch wenn das Gerät ausgeschaltet ist.

Einstellen der Uhrzeit. Ändern der Uhrzeit

Die Uhrzeit muss vor der Inbetriebnahme des Backofens eingestellt werden.

Die Anzeige ⏻ blinkt, wenn Sie das Gerät an die Stromversorgung anschließen, nach einem Stromausfall und wenn der Timer nicht eingestellt ist.

Stellen Sie die Uhrzeit mit + oder —ein. Nach etwa 5 Sekunden hört die Anzeige auf zu blinken und zeigt die eingestellte Uhrzeit an.

Drücken Sie zum Ändern der Uhrzeit mehrmals die Taste ⏻, bis ⏻anfängt zu blinken.

Einstellen der DAUER

1. Stellen Sie eine Ofenfunktion und die Temperatur ein.

2. Drücken Sie wiederholt, bis | | anfängt zu blinken.

3. Die DAUER wird mit + oder — eingestellt.

Im Display erscheint |→|.

1. Nach Ablauf der Zeit blinkt und es ertönt ein akustisches Signal. Das Gerät wird automatisch ausgeschaltet.

2. Drücken Sie eine beliebige Taste, um das akustische Signal abzustellen.

3. Drehen Sie den Backofen-Einstellknopf und den Temperaturwahlknopf auf die Aus-Position.

Einstellen von ENDE

1. Stellen Sie eine Ofenfunktion und die Temperatur ein.
2. Drücken Sie 📍 wiederholt, bis →| anfängt zu blinken.
3. Die Zeit wird mit + oder — eingestellt. Im Display erscheint → l.
4. Nach Ablauf der Zeit blinkt→| und es ertönt ein akustisches Signal. Das Gerät wird automatisch ausgeschaltet.
5. Drücken Sie eine beliebige Taste, um das Signal abzustellen.
6. Drehen Sie den Backofen-Einstellknopf und den Temperaturwahlknopf auf die Aus-Position.

Einstellen der ZEITVORWAHL

1. Stellen Sie eine Ofenfunktion und die Temperatur ein.

2. Drücken Sie wiederholt, bis |→| anfängt zu blinken.

3. Die DAUER wird mit oder eingestellt.
4. Drücken Sie
5. Das ENDE wird mit oder eingestellt.
6. Mit ^① bestätigen.
   Das Gerät schaltet sich später automatisch ein, gart für die eingestellte DAUER und stoppt um die eingestellte ENDE-Zeit. Nach Ablauf der eingestellten Zeit ertönt ein Signalton.
7. Das Gerät wird automatisch ausgeschaltet. Drücken Sie eine beliebige Taste, um das Signal abzustellen.
8. Drehen Sie den Backofen-Einstellknopf und den Temperaturwahlknopf auf die Aus-Position.

Einstellen des KURZZEIT-WECKERS

1. Drücken Sie wiederholt, bis anfängt zu blinken.

VERWENDUNG DES ZUBEHÖRS

WARNUNG! Siehe Kapitel Sicherheitshinweise.

Einsetzen des Zubehörs

Kombirost:

Schieben Sie den Kombirost zwischen die Führungsschienen der Einhängegitter, mit den Füßen nach unten zeigend.

1. Drücken Sie+ oder -, um die gewünschte Zeit einzustellen. Der Kurzzeit-Wecker wird automatisch nach fünf Sekunden eingeschaltet.
2. Nach Ablauf der eingestellten Zeit ertönt ein akustisches Signal. Drücken Sie eine beliebige Taste, um das akustische Signal abzustellen.
3. Drehen Sie den Backofen-Einstellknopf und den Temperaturwahlknopf in die Position Aus.

Ausschalten der Uhrfunktionen

1. Drücken Sie wiederholt, bis die Anzeige für die gewünschte Funktion blinkt.
2. Halten Sie— gedrückt. Nach einigen Sekunden wird die Uhrfunktion ausgeschaltet.

Schieben Sie das tiefe Blech zwischen die Führungsschienen der Einhängegitter.

Kombirost und tiefes Blech zusammen:

Schieben Sie das tiefe Blech zwischen die Führungsschienen der Einhängegitter und den Kombirost in die Führungsschienen darüber.

Die kleine Einkerbung auf der Oberseite erhöht die Sicherheit. Diese Einkerbungen dienen auch als Kippsicherung. Durch den umlaufend erhöhten Rand des Rosts ist das Kochgeschirr gegen Abrutschen vom Rost gesichert.

Teleskopauszüge

Bewahren Sie die Montageanleitung der Teleskopauszüge für die zukünftige Verwendung auf.

Die Teleskopauszüge erleichtern das Einsetzen und das Herausnehmen der Roste.

VORSICHT! Reinigen Sie die Teleskopauszüge nicht im Geschirrspüler. Ölen oder fetten Sie die Teleskopauszüge nicht.

1. Ziehen Sie den rechten und den linken Auszug heraus.

1. Setzen Sie den Kombirost auf die Auszüge, und schieben Sie diese vorsichtig in den Backofen.

Achten Sie darauf, die Teleskopauszüge ganz in den Backofen zu schieben, bevor Sie die Backofentür schließen.

ZUSATZFUNKTIONEN

Kühlgebläse

Wenn der Backofen in Betrieb ist, wird das Kühlgebläse automatisch eingeschaltet, um die Ofenoberflächen zu kühlen. Nach dem Abschalten des Backofens kann das Kühlgebläse weiterlaufen, bis der Ofen abgekühlt ist.

Sicherheitsthermostat

Ein unsachgemäßer Gebrauch des Geräts oder defekte Bestandteile können zu einer

TIPPS UND HINWEISE

WARNUNG! Siehe Kapitel Sicherheitshinweise.

Die Temperaturen und Backzeiten in den Tabellen sind nur Richtwerte. Sie sind abhängig von den Rezepten, der Qualität und der Menge der verwendeten Zutaten.

Allgemeine Informationen

• Das Gerät hat fünf Einschubebenen. Die Einschubebenen werden vom Boden des Backofens aus gezählt.
• Das Gerät ist mit einem exklusiven Umluft- und Dampfsystem zur Regelung der Luftzirkulation und des Dampfkreislaufs ausgerüstet. Das Garen mit Dampf macht Ihre Speisen innen weich und außen knusprig. Gardauer und Energieverbrauch werden dabei auf ein Minimum reduziert.
• Es kann sich Feuchtigkeit im Gerät oder an den Glastüren niederschlagen. Das ist normal. Stehen Sie beim Öffnen der Tür während des Betriebs stets in sicherer Entfernung zum Gerät. Um die Kondensation zu reduzieren, heizen Sie das Gerät immer 10 Minuten vor dem Garen vor.
• Wischen Sie das Gerät nach jedem Gebrauch mit einem Tuch trocken.

gefährlichen Überhitzung führen. Um dies zu verhindern, ist der Backofen mit einem Sicherheitsthermostat ausgestattet, der die Stromzufuhr unterbrechen kann. Die Wiedereinschaltung des Backofens erfolgt automatisch bei Temperaturabfall.

• Stellen Sie keine Gegenstände direkt auf den Backofenboden und bedecken Sie das Kochgeschirr nicht mit Aluminiumfolie. Dies könnte das Garergebnis beeinträchtigen und die Emailbeschichtung beschädigen.

Backen von Kuchen

• Die Backofentür nicht öffnen, bevor 3/4 der Backzeit abgelaufen ist.
- Wenn Sie zwei Backbleche gleichzeitig nutzen, lassen Sie eine Ebene dazwischen frei.

Garen von Fleisch und Fisch

• Setzen Sie beim Garen von Speisen mit hohem Fettgehalt ein tiefes Blech ein, damit keine hartnäckigen Flecken im Backofen verbleiben.
• Das Fleisch vor dem Anschneiden mindestens 15 Minuten ruhen lassen, damit der Fleischsaft nicht ausläuft.
• Um die Rauchentwicklung beim Braten zu vermindern, geben Sie etwas Wasser in das tiefe Blech. Um die Kondensierung des Rauchs zu vermeiden, geben Sie jedes Mal, wenn das Wasser verdampft ist, erneut Wasser in das tiefe Blech.

Garzeiten

Die Garzeiten hängen von der Art des Garguts, seiner Konsistenz und der Menge ab.

Beobachten Sie den Garfortschritt. Finden Sie heraus, welche Geräteeinstellungen

(Garstufe, Gardauer usw.) für Ihr Kochgeschirr, Ihre Rezepte und die von Ihnen zubereiteten Garmengen am besten geeignet sind.

Back- und Brattabelle

Kuchen

Gargut	Ober-/Unterhitze		Heißluft	Dauer		(Min.)	Bemerkungen
	Temperatur (°C)		Ebene	Temperatur (°C)	Ebene
Rührteig	170	2 160	3 (2 und		4)	45 - 60 In einer Kuchen-form
Mürbeteig	170	2 160	3 (2 und		4)	20 - 30 In einer Kuchen-form
Buttermilch-Käsekuchen	170	1 165	2 60 - 80 In einer				Kuchen-form (26 cm)
Apfelkuchen1)	170	2 160	2 (links		undrechts)	80 - 100 2	Kuchen-formen (20 cm) auf dem Kombirost
Strudel/Stollen	175	3 150	2 60 - 80 Auf dem				Back-blech
Marmeladenkuchen	170	2 165	2 (links		undrechts)	30 - 40 In einer Kuchen-form (26 cm)
Biskuit	170	2 160	2 50 - 60 In einer				Kuchen-form (26 cm)
Stollen/Üppiger Früchte-kuchen1)	160	2 150	2 90 - 120 In einer				Kuchen-form (20 cm)
Rosinen-kuchen 1)	175 1 160	2 50 - 60	In einer				Brotform
Kleine Kuchen - eine Ebe-ne	170 3 140	- 150 3 20	- 30 Auf dem				Back-blech
Kleine Kuchen - zwei Ebenen	- - 140 - 150	2 und 4	25 - 35 Auf dem				Back-blech
Kleine Kuchen - drei Ebe-nen	- - 140 - 150	1, 3 und		5		30 - 45 Auf dem Back-blech
Plätzchen/Feinge-bäck - ei-ne Ebene	140 3 140	- 150 3 30	- 35 Auf dem				Back-blech
Plätzchen/Feinge-bäck - zwei Ebenen	- - 140 - 150	2 und 4	35 - 40 Auf dem				Back-blech
Plätzchen/Feinge-bäck - drei Ebe-nen	- - 140 - 150	1, 3 und		5		35 - 45 Auf dem Back-blech
Baisers - eine Ebe-ne	120 3 120	3 80 - 100	Auf dem				Back-blech
Baisers - zwei Ebenen 1)	- - 120 2 und 4	80 - 100	Auf dem				Back-blech

Gargut	Ober-/Unterhitze	Heißluft	Dauer		(Min.)	Bemerkungen
	Temperatur (°C)	Ebene	Temperatur (°C)	Ebene
Rosinen-bröt-chen 1)	190 3 190	3 12 - 20	Auf dem			Back-blech
Blätter-teig – ei-ne Ebene	190 3 170	3 25 - 35	Auf dem			Back-blech
Blätter-teig – zwei Ebenen	- - 170 2 und 4 35 - 45		Auf dem			Back-blech
Törtchen	180 2 170 2	45 - 70	In einer			Kuchen-form (20 cm)
Üppiger Früchte-kuchen	160 1 150	2 110 - 120	In einer			Kuchen-form (24 cm)
Engli-scher Sand-wichku-chen à la Victoria	170 1 160	2 (links		undrechts)	50 - 60	In einer Kuchen-form (20 cm)

1) Backofen 10 Min. vorheizen.

Brot und Pizza

Gargut	Ober-/Unterhitze	Heißluft	Dauer		(Min.)	Bemerkungen
	Temperatur (°C)	Ebene	Temperatur (°C)	Ebene
Weiß-brot1)	190 1	190 1		60 - 70	1 - 2	Stück,500 g pro Stück
Roggen-brot	190 1	180 1		30 - 45	In einer	Brotform

Gargut	Ober-/Unterhitze	Heißluft		Dauer		(Min.)	Bemerkungen
	Temperatur (°C)	Ebene	Temperatur (°C)	Ebene
Brötchen 1)	190 2 180	2 (2 und		4)		25 - 40 6 - 8	Brötchen auf einem Back-blech
Pizza 1)	230 - 250	1 230 - 250	1 10 - 20 Back-				blech oder tie-fes Blech
Scones 1)	200 3 190	3 10 - 20	Auf dem				Back-blech

1) Backofen 10 Min. vorheizen.

Pudding

Gargut	Ober-/Unterhitze		Heißluft		Dauer		(Min.)	Bemerkungen
	Temperatur (°C)		Ebene	Temperatur (°C)	Ebene
Nudelauflauf	200	2 180	2 40 - 50	In einer				Auflauf-form
Gemüse-auflauf	200	2 175	2 45 - 60	In einer				Auflauf-form
Quiche 1)	180	1 180	1 50 - 60	In einer				Auflauf-form
Lasagne 1)	180 - 190		2 180 - 190	2 25 - 40	In einer			Auflauf-form
Cannello-ni 1)	180 - 190		2 180 - 190	2 25 - 40	In einer			Auflauf-form

1) Backofen 10 Min. vorheizen.

Fleisch

Gargut	Ober-/Unterhitze	Heißluft	Dauer		(Min.)	Bemerkungen
	Temperatur (°C)	Ebene	Temperatur (°C)	Ebene
Rind-fleisch	200 2 190	2 50 - 70	Kombi-			rost
Schwei-nefleisch	180 2 180	2 90 - 120	Kombi-			rost
Kalb 190	2 175 2 90 -	120 Kombi-				rost
Roast-beef,englisch	210 2 200	2 50 - 60	Kombi-			rost
Roast-beef,medium	210 2 200	2 60 - 70	Kombi-			rost
Roast-beef,durch	210 2 200	2 70 - 75	Kombi-			rost
Schwei-neschul-ter	180 2 170	2 120 - 150	Mit			Schwarte
Schweinshaxe	180 2 160	2 100 - 120	2 Stück
Lamm 190	2 175 2 110 - 130 Keule
Hähn-chen	220 2 200	2 70 - 85	Ganz
Pute 180	2 160 2 210 - 240 Ganz
Ente 175	2 220 2 120 - 150 Ganz
Gans 175	2 160 1 150 - 200 Ganz
Hasen-braten	190 2 175	2 60 - 80	Zerlegt
Hase 190	2 175 2 150 - 200 Zerlegt
Fasan 190	2 175 2 90 - 120 Ganz

Fisch

Gargut	Ober-/Unterhitze			Heißluft		Dauer		(Min.)	Bemerkungen
	Temperatur (°C)			Ebene	Temperatur (°C)		Ebene
Forelle/Seebrasse	190	2	175	2	40 - 55	3	-4 Fi-		sche
Thunfisch/Lachs	190	2	175	2	35 - 60	4	-6 Fi-		lets

Grillstufe 1

Leeren Backofen 3 Minuten vorheizen.

Gargut	Menge	Tempe-		ratur (°C)	Dauer (Min.)	Ebene
	Stück (g)		Erste		Seite	Zweite Seite
Filet-steaks	4	800 max.	12 - 15	12 - 14	4
Beefs-teaks	4	600 max.	10 - 12	6 - 8	4
Grillwürs-te	8	- max.	12 - 15	10 - 12	4
Schweins kotelett	4	600 max.	12 - 16	12 - 14	4
Hähn-chen, 2 halbe	2	1000 max.	30 - 35	25 - 30	4
Spieße 4	- max.	10 - 15	10 - 12	4
Hähn-chenbrust-filet	4	400 max.	12 - 15	12 - 14	4
Hamburger	6	600 max.	20 - 30	- 4
Fischfilet 4	4	400 max.	12 - 14	10 - 12	4
Belegte Toastbro-teToast 4 - 6 - max. 2 - 4 2 - 3 4	4	- 6 - max.	5 - 7	- 4

Auftauen

Gargut Menge (g)		Auftauzeit (Min.)	Zusätzliche Auftauzeit (Min.)	Bemerkungen
Hähnchen 1000	100 - 140	20 - 30 Legen Sie zunächst eine		umgedrehte Untertasse auf einen großen Teller, und legen Sie dann das Hähnchen darauf. Nach der Hälfte der Zeit wenden.
Fleisch 1000	100 - 140 20	- 30 Nach der Hälfte der Zeit		wenden.
Fleisch 500	90 - 120 20 - 30	Nach der Hälfte der Zeit		wenden.
Forelle 150	25 - 35	10 - 15 -
Erdbeeren	300 30 - 40	10 - 20 -
Butter	250 30 - 40	10 - 15 -
Sahne	2 x 200	80 - 100 10 - 15 Sahne lässt sich auch		mit noch leicht gefrorenen Stellen gut aufschlagen.
Kuchen	1400 60	60	-

Dörren - Heißluft

• Verwenden Sie mit Butterbrot- oder Backpapier belegte Bleche.
• Sie erzielen ein besseres Ergebnis, wenn Sie nach halber Dörrzeit den

Backofen ausschalten, öffnen und am besten über Nacht auskühlen lassen.

Gemüse

Gargut	Temperatur (°C)	Dauer (Std.)	Ebene
			1 Ebene	2 Ebenen
Bohnen	60 - 70	6 - 8 3	1 / 4

Gargut Temperatur(°C)		Dauer (Std.) Ebene
			1 Ebene 2 Ebenen
Paprika 60 - 70	5 - 6 3 1 / 4
Suppengemüse	60 - 70 5 - 6 3 1 / 4
Pilze 50 - 60 6	-8 3 1 / 4
Kräuter 40 - 50	2 - 3 3 1 / 4

Obst

Gargut Temperatur(°C)	Dauer (Std.) Ebene
	1 Ebene	2 Ebenen
Pflaumen 60 - 70 8 - 10 3 1 / 4
Aprikosen 60 - 70 8 - 10 3 1 / 4
Apfelscheiben 60 - 70 6 - 8 3 1 / 4
Birnen 60 - 70 6 - 9 3 1 / 4

REINIGUNG UND PFLEGE

WARNUNG! Siehe Kapitel Sicherheitshinweise.

Hinweise zur Reinigung

• Feuchten Sie ein weiches Tuch mit warmem Wasser und einem milden Reinigungsmittel an, und reinigen Sie damit die Vorderseite des Backofens.
• Reinigen Sie die Metalloberflächen mit einem geeigneten Reinigungsmittel.
• Reinigen Sie den Innenraum des Backofens nach jedem Gebrauch. Fettansammlungen und Speisereste könnten einen Brand verursachen. Bei der Grillpfanne ist das Risiko besonders hoch.
• Entfernen Sie hartnäckige Verschmutzungen mit einem speziellen Backofenreiniger.
• Reinigen Sie alle Zubehörteile nach jedem Gebrauch und lassen Sie sie trocknen. Feuchten Sie ein weiches Tuch mit warmem Wasser und etwas Reinigungsmittel an.

- Zubehörteile mit Antihaftbeschichtung dürfen nicht mit aggressiven Reinigungsmitteln, scharfkantigen Gegenständen oder im Geschirrspüler gereinigt werden. Andernfalls kann die Antihaftbeschichtung beschädigt werden.

Geräte mit Edelstahl- oder Aluminiumfront:

Reinigen Sie die Backofentür nur mit einem feuchten Tuch oder Schwamm und trocknen Sie sie mit einem weichen Tuch ab. Verwenden Sie keine Stahlwolle, Säuren oder Scheuermittel, da diese die Oberflächen beschädigen können. Reinigen Sie das Bedienfeld auf gleiche Weise.

Reinigen der Türdichtung

• Die Türdichtung muss regelmäßig überprüft werden. Die Türdichtung ist

im Rahmen des Garraums angebracht. Nehmen Sie das Gerät nicht in Betrieb, wenn die Türdichtung beschädigt ist. Wenden Sie sich an den Kundendienst.

- Lesen Sie in den allgemeinen Informationen zur Reinigung nach, was bei der Reinigung der Türdichtung beachtet werden muss.

Entfernen der Einhängegitter

Nehmen Sie die Einhängegitter.

VORSICHT! Vorsicht beim Herausnehmen der Einhängegitter.

1. Ziehen Sie das Einhängegitter vorne von der Seitenwand weg.

1. Ziehen Sie das Einhängegitter hinten von der Seitenwand weg und nehmen Sie es heraus.

Führen Sie zum Einsetzen der entfernten Zubehörteile die oben beschriebenen Schritte in umgekehrter Reihenfolge durch.

Die Haltestifte der Teleskopauszüge müssen nach vorne zeigen.

Reinigen der Backofentür

Die Backofentür hat zwei Glasscheiben. Die Backofentür und die innere Glasscheibe können zur Reinigung ausgebaut werden.

Beachten Sie, dass die Backofentür zuklappen kann, wenn Sie versuchen, die Glasscheiben abzunehmen, solange die Tür noch am Gerät montiert ist.

VORSICHT! Verwenden Sie das Gerät nicht ohne die innere Glasscheibe.

1. Klappen Sie die Backofentür ganz auf und greifen Sie an die beiden Türscharniere.

1. Heben Sie die Hebel der beiden Scharniere an, und klappen Sie sie nach vorn.

1. Schließen Sie die Backofentür halb bis zur ersten Raststellung. Anschließend ziehen Sie sie nach vorn aus der Halterung heraus.

1. Legen Sie die Backofentür auf ein weiches Tuch auf einer stabilen Fläche.
2. Fassen Sie die Türabdeckung (B) an der Oberkante der Tür an beiden Seiten an. Drücken Sie sie nach innen, um den Schnappverschluss zu lösen.

1. Ziehen Sie die Türabdeckung nach vorne, um sie abzunehmen.
2. Halten Sie die Oberkante der Türglasscheibe fest und ziehen Sie sie vorsichtig heraus. Achten Sie darauf, dass die Glasscheiben vollständig aus den Halterungen gezogen werden.

1. Reinigen Sie die Glasscheibe mit Wasser und Spülmittel. Trocknen Sie die Glasscheibe sorgfältig ab.

Nach der Reinigung müssen die Glasscheibe und die Backofentür wieder eingebaut werden. Führen Sie die oben aufgeführten Schritte in umgekehrter Reihenfolge durch.

Der bedruckte Bereich muss zur Innenseite der Tür zeigen. Vergewissern Sie sich nach der Montage, dass sich der Glasscheibenrahmen an den bedruckten Bereichen nicht rau anfühlt.

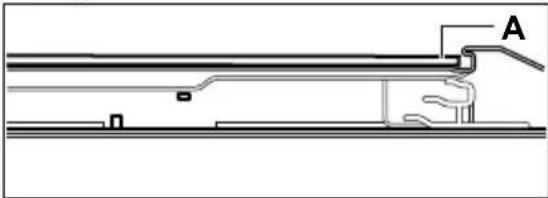

Achten Sie darauf, die innere Glasscheibe richtig in die Aufnahmen einzusetzen.

Austauschen der Lampe

Legen Sie ein Tuch unten in den Garraum des Geräts. Auf diese Weise schützen Sie die Glasabdeckung der Backofenlampe und den Innenraum des Backofens.

WARNUNG!

Stromschlaggefahr! Schalten Sie die Sicherung aus, bevor Sie die Lampe austauschen. Die Lampe und die Glasabdeckung der Lampe können heiß werden.

VORSICHT! Halogenlampen immer mit einem Tuch anfassen, um ein Einbrennen von Fett (Fingerabdrücken) zu vermeiden.

1. Schalten Sie das Gerät aus.
2. Entfernen Sie die Sicherungen aus dem Sicherungskasten, oder schalten Sie den Schutzschalter aus.

Rückwandlampe

1. Drehen Sie die Glasabdeckung der Lampe gegen den Uhrzeigersinn, und nehmen Sie sie ab.

2. Reinigen Sie die Glasabdeckung.

3. Tauschen Sie die Lampe gegen eine geeignete, bis 300 °C hitzebeständige Lampe aus.

4. Bringen Sie die Glasabdeckung wieder an.

FEHLERSUCHE

WARNUNG! Siehe Kapitel Sicherheitshinweise.

Was tun, wenn ...

Störung Mögliche Ursache	Abhilfe
Die Kochzonen funktionieren nicht.	Beachten Sie die Gebrauchsanleitung des Einbaukochfelds.
Der Backofen kann nicht eingeschaltet oder bedient werden. Das Display zeigt „400“ an und es ertönt ein akustisches Signal.	Der Backofen ist nicht ordnungsgemäß an die Spannungsversorgung ange- schlossen.	Prüfen Sie, ob der Backofen ordnungsgemäß an die Spannungsversorgung an- geschlossen ist (siehe An- schlussplan, falls vorhan- den).
Der Backofen heizt nicht. Der Backofen ist ausge- schaltet.		Schalten Sie den Backofen ein.
Der Backofen heizt nicht. Die Uhr ist nicht eingestellt. Stellen Sie die Uhr ein.
Der Backofen heizt nicht. Die erforderlichen Einstel- lungen wurden nicht vorge- nommen.		Vergewissern Sie sich, dass die Einstellungen richtig sind.
Der Backofen heizt nicht. Die Sicherung ist durchge- brannt.		Vergewissern Sie sich, dass die Sicherung der Grund für die Störung ist. Brennt die Sicherung wiederholt durch, wenden Sie sich an eine zu- gelassene Elektrofachkraft.
Die Beleuchtung funktioniert nicht.	Die Lampe ist defekt. Tauschen Sie die Lampe aus.
Dampf und Kondenswasser schlagen sich auf den Spei- sen und im Garraum nieder.	Die Speisen standen zu lan- ge im Backofen.	Lassen Sie die Speisen nach Beendigung des Gar- oder Backvorgangs nicht länger als 15 - 20 Minuten im Backofen stehen.
Das Display zeigt „12.00“ an.	Es gab einen Stromausfall. Stellen Sie die Uhrzeit neu ein.

Servicedaten

Wenn Sie das Problem nicht selbst lösen können, wenden Sie sich an den Händler oder einen autorisierten Kundendienst.

Die vom Kundendienst benötigten Daten finden Sie auf dem Typenschild. Das

Typenschild befindet sich am Frontrahmen des Garraums. Entfernen Sie das Typenschild nicht vom Garraum.

Wir empfehlen, hier folgende Daten zu notieren:

Modell (MOD.)

Produktnummer (PNC)

Seriennummer (S.N.)

MONTAGE

WARNUNG! Siehe Kapitel Sicherheitshinweise.

Unterbau

VORSICHT! Die Montage des Gerätes darf nur von einer qualifizierten Fachkraft vorgenommen werden. Wenn Sie die Montage nicht durch eine qualifizierte Fachkraft durchführen lassen und es zu Schäden kommt, entfällt der Garantieanspruch.

Bevor Sie das Gerät einbauen, montieren Sie das entsprechende Kochfeld aus der Tabelle.

Typ Maximale Leistung

KBH 23311 7350 W

Elektrischer Anschluss des Kochfelds

Die Anschlussbuchse für das Kochfeld befindet sich oben auf dem Backofengehäuse. Das Kochfeld verfügt über Anschlusskabel für die Kochzonen und ein Erdungskabel. Die Kabel sind mit Anschlusssteckern ausgerüstet. Um das Kochfeld an den Backofen anzuschließen, stecken Sie die Stecker in die richtigen

Buchsen am Backofen. Die Stecker und Buchsen sind so ausgelegt, dass keine falschen Anschlüsse vorgenommen werden können.

Montage

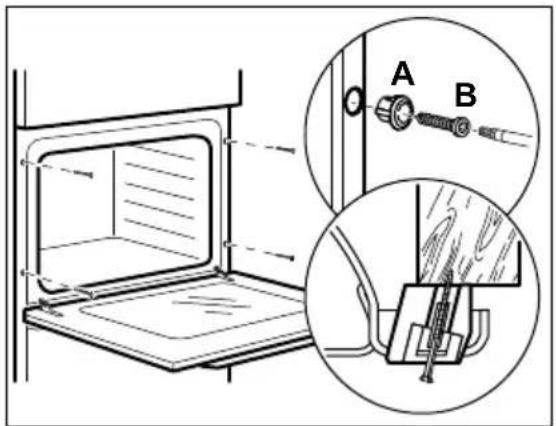

Befestigung des Geräts im Möbel

Elektrischer Anschluss

Der Hersteller haftet nicht für Schäden, die aufgrund der Nichtbeachtung der in den Sicherheitshinweisen beschriebenen Sicherheitsvorkehrungen entstehen.

Das Gerät wird ohne Netzstecker und Netzkabel geliefert.

Kabel

Einsetzbare Kabeltypen für Montage oder Austausch:

H07 RN-F, H05 RN-F, H05 RRF, H05 VV-F, H05 V2V2-F (T90), H05 BB-F

Näheres zum Kabelquerschnitt siehe Gesamtleistung auf dem Typenschild.

Anschluss der Klemmleiste

Das Gerät ist mit einer 6-poligen Klemmleiste ausgestattet. Die Jumper

ENERGIEEFFIZIENZ

(Brücken) sind für einen Dreiphasen-Betrieb mit 400 V und Nullleiter eingerichtet.

+ = Erdungskabel

Bei anderen Netzspannungen sind die Jumper der Klemmleiste umzusetzen (siehe Anschlussdiagramm unten). Schließen Sie das Erdungskabel an die Klemme an. Befestigen Sie das Anschlusskabel mit einer Verbindungsklemme, nachdem Sie es an der Klemmleiste angeschlossen haben.

Produktdatenblatt und Informationen gemäß EU 65-66/2014

Herstellername=Koenic

Modellidentifikation=KBO 23411

Energieeffizienzindex 100.0
Energieeffizienzklasse A
Energieverbrauch bei Standardbeladung, Ober-/Unterhitze	0.93 kWh/Programm
Energieverbrauch bei Standardbeladung, Umluft 0.85 kWh/Programm
Anzahl der Garräume 1
Wärmequelle Strom
Fassungsvermögen 72 l
Backofentyp Unterbau-Backofen
Gewicht 29.0 kg

EN 60350-1 - Elektrische Kochgeräte für den Hausgebrauch - Teil 1: Herde, Backöfen, Dampfgarer und Grillgeräte - Verfahren zur Messung der Gebrauchseigenschaften

Energie sparen

Der Backofen verfügt über Funktionen, mit deren Hilfe Sie beim täglichen Kochen Energie sparen können.

Allgemeine Tipps

Achten Sie darauf, dass die Backofentür während des Betriebs richtig geschlossen ist. Die Gerätetür darf während des Garvorgangs nicht zu oft geöffnet werden. Halten Sie die Türdichtung sauber und stellen Sie sicher, dass sie sich fest in der richtigen Position befindet.

Verwenden Sie Kochgeschirr aus Metall, um mehr Energie zu sparen.

Heizen Sie, wenn möglich, den Backofen nicht vor, bevor Sie die Speisen hineingeben.

UMWELTTIPPS

Beträgt die Garzeit mehr als 30 Minuten, reduzieren Sie die Ofentemperatur je nach Gardauer 3 - 10 Minuten vor Ablauf des Garvorgangs auf die Mindesttemperatur. Durch die Restwärme des Backofens werden die Speisen weiter gegart.

Nutzen Sie die Restwärme, um andere Speisen aufzuwärmen.

Halten Sie die Unterbrechungen beim Backen so kurz wie möglich, wenn Sie mehrere Backwaren gleichzeitig zubereiten.

Garen mit Heißluft

Nutzen Sie, wenn möglich, die Garfunktionen mit Heißluft, um Energie zu sparen.

Warmhalten von Speisen

Wählen Sie die niedrigste Temperatureinstellung, wenn Sie die Restwärme zum Warmhalten von Speisen nutzen möchten.

Recyceln Sie Materialien mit dem Symbol 🌐. Entsorgen Sie die Verpackung in den entsprechenden Recyclingbehältern. Recyceln Sie zum Umwelt- und Gesundheitsschutz elektrische und

elektronische Geräte. Entsorgen Sie Geräte mit diesem Symbol ✉ nicht mit dem Hausmüll. Bringen Sie das Gerät zu Ihrer örtlichen Sammelstelle oder wenden Sie sich an Ihr Gemeindeamt.
