BEDIENUNGSANLEITUNG MKK 902 M-SYSTEM

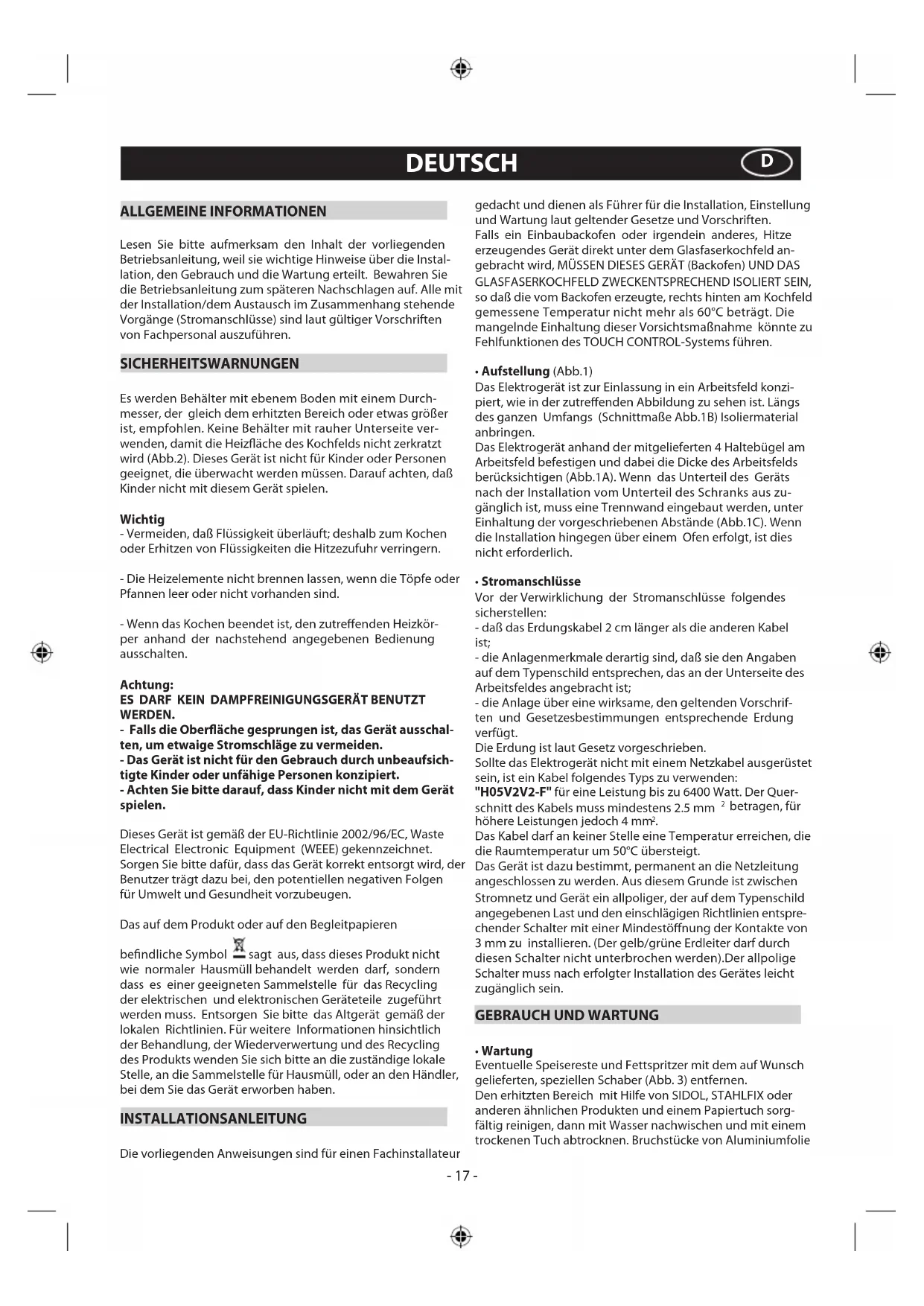

DAÑOS PROVOCADOS POR LA INOBSERVANCIA DE LAS ANTERIORES ADVERTENCIAS. - 16 -DEUTSCH ALLGEMEINE INFORMATIONEN Lesen Sie bitte aufmerksam den Inhalt der vorliegenden Betriebsanleitung, weil sie wichtige Hinweise über die Instal- lation, den Gebrauch und die Wartung erteilt. Bewahren Sie die Betriebsanleitung zum späteren Nachschlagen auf. Alle mit der Installation/dem Austausch im Zusammenhang stehende Vorgänge (Stromanschlüsse) sind laut gültiger Vorschriften von Fachpersonal auszuführen. SICHERHEITSWARNUNGEN Es werden Behälter mit ebenem Boden mit einem Durch- messer, der gleich dem erhitzten Bereich oder etwas größer ist, empfohlen. Keine Behälter mit rauher Unterseite ver- wenden, damit die Heizfläche des Kochfelds nicht zerkratzt wird (Abb.2). Dieses Gerät ist nicht für Kinder oder Personen geeignet, die überwacht werden müssen. Darauf achten, daß Kinder nicht mit diesem Gerät spielen. Wichtig - Vermeiden, daß Flüssigkeit überläuft; deshalb zum Kochen oder Erhitzen von Flüssigkeiten die Hitzezufuhr verringern. - Die Heizelemente nicht brennen lassen, wenn die Töpfe oder Pfannen leer oder nicht vorhanden sind. - Wenn das Kochen beendet ist, den zutreffenden Heizkör- per anhand der nachstehend angegebenen Bedienung ausschalten. Achtung:

ES DARF KEIN DAMPFREINIGUNGSGERÄT BENUTZT

WERDEN. - Falls die Oberfläche gesprungen ist, das Gerät ausschal- ten, um etwaige Stromschläge zu vermeiden. - Das Gerät ist nicht für den Gebrauch durch unbeaufsich- tigte Kinder oder unfähige Personen konzipiert. - Achten Sie bitte darauf, dass Kinder nicht mit dem Gerät spielen. Dieses Gerät ist gemäß der EU-Richtlinie 2002/96/EC, Waste Electrical Electronic Equipment (WEEE) gekennzeichnet. Sorgen Sie bitte dafür, dass das Gerät korrekt entsorgt wird, der Benutzer trägt dazu bei, den potentiellen negativen Folgen für Umwelt und Gesundheit vorzubeugen. Das auf dem Produkt oder auf den Begleitpapieren befindliche Symbol sagt aus, dass dieses Produkt nicht wie normaler Hausmüll behandelt werden darf, sondern dass es einer geeigneten Sammelstelle für das Recycling der elektrischen und elektronischen Geräteteile zugeführt werden muss. Entsorgen Sie bitte das Altgerät gemäß der lokalen Richtlinien. Für weitere Informationen hinsichtlich der Behandlung, der Wiederverwertung und des Recycling des Produkts wenden Sie sich bitte an die zuständige lokale Stelle, an die Sammelstelle für Hausmüll, oder an den Händler, bei dem Sie das Gerät erworben haben. INSTALLATIONSANLEITUNG Die vorliegenden Anweisungen sind für einen Fachinstallateur gedacht und dienen als Führer für die Installation, Einstellung und Wartung laut geltender Gesetze und Vorschriften. Falls ein Einbaubackofen oder irgendein anderes, Hitze erzeugendes Gerät direkt unter dem Glasfaserkochfeld an- gebracht wird, MÜSSEN DIESES GERÄT (Backofen) UND DAS GLASFASERKOCHFELD ZWECKENTSPRECHEND ISOLIERT SEIN, so daß die vom Backofen erzeugte, rechts hinten am Kochfeld gemessene Temperatur nicht mehr als 60°C beträgt. Die mangelnde Einhaltung dieser Vorsichtsmaßnahme könnte zu Fehlfunktionen des TOUCH CONTROL-Systems führen.

• Aufstellung (Abb.1) Das Elektrogerät ist zur Einlassung in ein Arbeitsfeld konzi- piert, wie in der zutreffenden Abbildung zu sehen ist. Längs des ganzen Umfangs (Schnittmaße Abb.1B) Isoliermaterial anbringen. Das Elektrogerät anhand der mitgelieferten 4 Haltebügel am Arbeitsfeld befestigen und dabei die Dicke des Arbeitsfelds berücksichtigen (Abb.1A). Wenn das Unterteil des Geräts nach der Installation vom Unterteil des Schranks aus zu- gänglich ist, muss eine Trennwand eingebaut werden, unter Einhaltung der vorgeschriebenen Abstände (Abb.1C). Wenn die Installation hingegen über einem Ofen erfolgt, ist dies nicht erforderlich.

• Stromanschlüsse Vor der Verwirklichung der Stromanschlüsse folgendes sicherstellen: - daß das Erdungskabel 2 cm länger als die anderen Kabel ist; - die Anlagenmerkmale derartig sind, daß sie den Angaben auf dem Typenschild entsprechen, das an der Unterseite des Arbeitsfeldes angebracht ist; - die Anlage über eine wirksame, den geltenden Vorschrif- ten und Gesetzesbestimmungen entsprechende Erdung verfügt. Die Erdung ist laut Gesetz vorgeschrieben. Sollte das Elektrogerät nicht mit einem Netzkabel ausgerüstet sein, ist ein Kabel folgendes Typs zu verwenden: "H05V2V2-F" für eine Leistung bis zu 6400 Watt. Der Quer- schnitt des Kabels muss mindestens 2.5 mm

betragen, für höhere Leistungen jedoch 4 mm

Das Kabel darf an keiner Stelle eine Temperatur erreichen, die die Raumtemperatur um 50°C übersteigt. Das Gerät ist dazu bestimmt, permanent an die Netzleitung angeschlossen zu werden. Aus diesem Grunde ist zwischen Stromnetz und Gerät ein allpoliger, der auf dem Typenschild angegebenen Last und den einschlägigen Richtlinien entspre- chender Schalter mit einer Mindestöffnung der Kontakte von 3 mm zu installieren. (Der gelb/grüne Erdleiter darf durch diesen Schalter nicht unterbrochen werden).Der allpolige Schalter muss nach erfolgter Installation des Gerätes leicht zugänglich sein.

GEBRAUCH UND WARTUNG

• Wartung Eventuelle Speisereste und Fettspritzer mit dem auf Wunsch gelieferten, speziellen Schaber (Abb. 3) entfernen. Den erhitzten Bereich mit Hilfe von SIDOL, STAHLFIX oder anderen ähnlichen Produkten und einem Papiertuch sorg- fältig reinigen, dann mit Wasser nachwischen und mit einem trockenen Tuch abtrocknen. Bruchstücke von Aluminiumfolie

- 17 -und aus versehen zerschmolzenes Material aus Kunststoff oder Rückstände von Zucker oder Speisen mit hohem Zuckergehalt sofort mit Hilfe des auf Wunsch gelieferten Schabers entfernen (Abb. 3). Auf diese Weise lassen sich etwaige Beschädigungen der Kochfläche vermeiden. Keinesfalls Scheuerschwämme oder angreifende chemische Backofensprays oder Flecken- entferner verwenden.

• Bedienung Das Touch Control System entsprechend der Position verwenden, welche mit den Kochanforderungen übereinstimmt, wobei zu beachten ist, dass mit der Anwahl einer höheren Zahl auch die abgegebene Wärme ansteigt.

• Betriebsweise (Abb.5) A= ON/OFF Taste B= Schlüsseltaste C= Timer - Taste + D= Timer - Taste - E= ON/OFF – Kontrollleuchte Schlüsseltaste F= Wahltaste für Kochzone G= ON/OFF – Kontrollleuchte doppelte Kochzone L= Wahltaste doppelte Kochzone Q= Display doppelte Kochzone R= Display Timer Je nach eigenem Modell könnte die Kochfläche sich beim ersten Einschalten in der Sicherheitsstellung befinden, wobei die LED der “Kontrollleuchte Schlüsseltaste” ( E) aktiviert ist. Um die Kochfläche benutzen zu können, muss der Sensor E 3 Se- kunden gedrückt werden, bis sich die Kontroll – LED ausschaltet. Wenn das Gerät für circa mindestens eine Minute nicht benutzt wird, schaltet sich die Schlüsselfunktion automatisch ein. - Das Gerät kann durch Anwahl des Startsensors A eingeschaltet werden. Auf allen Displays erscheint für 10 Sekunden eine Null. Sollte innerhalb der nächsten 10 Sekunden keine Aktion ausge- führt werden, so wird die Kochfläche ausgeschaltet. - Durch Anwahl der Sensoren “F+” oder “F-” innerhalb von 10 Sekunden kann eine Kochplatte eingeschaltet werden. Wenn der Sensor “F+” verwendet wird, zeigt das Display die Anwahl 1 an; bei Verwendung des Sensors “F-” erscheint auf dem Display die Anwahl 9. - Nach diesem Eingriff können mit den Tasten “+” bzw. “-” die Temperaturregulierungen vorgenommen werden. - Die Kochplatte kann durch die Anwahl von “0” mit dem Sensor F ausgeschaltet werden; die Kochzone wird nach 3 Sekunden deaktiviert.. Außerdem ist das Ausschalten einer Kochplatte durch gleichzeiti- ges Drücken der Sensoren “F+” und “F-” möglich. - Die Kochfläche kann ausgeschaltet werden, indem der Haupt- sensor für den Start A gewählt wird. Wenn alle Kochflächen auf “0” stehen, schaltet die Fläche sich nach 10 Sekunden aus. -Sollte die Kochfläche mit erweiterten Kochplatten ausgestattet sein, schaltet sich die zweite Zone ein, nachdem geprüft wurde, dass : - die LED der Schlüsseltaste B ausgeschaltet ist; anderenfalls diese deaktivieren. - Die Taste A zum Einschalten der Kochfläche drücken. - Die gewünschte Kochplatte auswählen und die Leistung mit den Tasten “F+” bzw. “F-” einstellen. - Nachdem die Leistung eingestellt wurde, die Taste L drücken, um die doppelte Zone zu aktivieren. Zur Deaktivierung der doppelten Zone ein zweites Mal die Taste L drücken.. - Sollte ein Gegenstand auf den Bedienungen abgelegt werden, so schaltet die Kochfläche automatisch auf OFF. Wenn eine Kochplatte auf OFF gestellt wird und die Oberflächen- temperatur der Glaskeramik bei über circa 50° liegt, erscheint eine Leuchtanzeige “H“ auf dem Display der jeweiligen Kochzone. - Die Funktion B sperrt den Betrieb der Kochfläche während der Auswahl. Sollte z..B. die Funktion aktiviert werden, während zwei Zonen der Kochfläche eingeschaltet sind, so bleibt das Programm gesperrt, auch wenn versucht wird, eine andere Zone einzuschal- ten. Dies geschieht ebenfalls, wenn das Gerät ausgeschaltet ist und die Funktion aktiviert wird: die Kochfläche schaltet sich nicht ein. Für die Aktivierung und Deaktivierung muss der Sensor B für circa zwei Sekunden mit dem Finger herabgedrückt werden. Die Funk- tion ist aktiv, wenn die Kontrollleuchte E eingeschaltet ist. Die Taste A funktioniert auch bei aktivierter Schlüsseltaste. Heat up (Schnellheizen) Mittels der Funktion Heat up können Sie die Kochzone über einen bestimmten Zeitraum auf maximaler Temperatur ein- schalten; im Anschluss daran wird die Temperatur auf einen ausgewählten, niedrigeren Wert gesenkt. Wählen Sie zur Aktivierung der Funktion Heat up die Kochzone aus; drücken Sie hierzu die Taste + solange, bis die Einstellung 9 erreicht ist. Bei nochmaligem Drücken erscheint im Display (neben der 9) für 5 Sekunden ein Dezimalpunkt "•" oder der Buchstabe "A", was bedeutet, dass die Funktion "Heat up" aktiv ist. Die gewünschte Leistungsstufe ist nun binnen 5 Sekunden einzustellen (von 1 bis 8). Bei Anwahl der Leistungsstufe 9, wird die Funktion annulliert. Zur Deaktivierung der Funktion Heat up genügt es, die Taste + zu drücken und diese solange gedrückt zu halten, bis die Einstellung 9 erreicht ist und die Dezimalkommastelle auf dem Display verschwindet. Ist die Funktion "Heat up" aktiv, kann eine zuvor angewählte Temperatur durch Drücken der Taste (+) erhöht werden. Hat die Kochzone die gewählte Temperatur erreicht, schaltet sich die Funktion "Heat up" automatisch aus und es ertönt ein BIP-Ton. Die Kochzone funktioniert weiter stabil auf der eingestellten Leistungsstufe. Timer Diese Funktion ermöglicht die Einstellung einer Garzeit, nach deren Ablauf sich die Kochzone ausschaltet. Für deren Aktivierung folgendermaßen verfahren: - Die Taste "C" drücken (auf dem Display erscheint die Zahl 00), oder die Taste "D" drücken (auf dem Display erscheint die Zahl 99) - Auf dem Display aller Kochzonen wird ein kleines "t" angezeigt - Die Zone, für die eine Zeiteinstellung vorgenommen werden soll, mit der Taste "F" auswählen - Die Kochstufe mit den Tasten "F+" und "F-" einstellen - Die Zeit mit den Tasten "C" und "D" einstellen - Der Ablauf der festgelegten Zeitspanne wird durch einen Piepton angezeigt (er kann durch Drücken von "C" bzw. "D" bz w. "F+" und "F-" der Kochzone selbst deaktiviert werden) Auf dem Display der Kochzone mit aktiviertem TIMER wird abwechselnd ein kleines "t" und die eingestellte Kochstufe angezeigt. Für die Deaktivierung der Funktion vor Ablauf der eingestellten Zeit die Taste "D" drücken und die Zeit auf Null stellen. Der Timer kann nur jeweils für eine Kochzone aktiviert werden. Minute Minder Diese Funktion ermöglicht die Einstellung einer Garzeit, nach deren Ablauf die Kochfläche ein akustisches Signal abgibt, ohne dass die Kochzone ausgeschaltet wird. Für deren Aktivierung folgendermaßen verfahren: - Die Taste "C" drücken (auf dem Display erscheint die Zahl 00), oder die Taste "D" drücken (auf dem Display erscheint die Zahl 99) - 18 -- Mit den Tasten "C" und "D" die Zeit einstellen - Der Ablauf der festgelegten Zeitspanne wird durch einen Piepton angezeigt (er kann durch Drücken von "C" bzw. "D" deaktiviert werden) Für die Deaktivierung der Funktion vor Ablauf der eingestellten Zeit die Taste "D" drücken und die Zeit auf Null stellen. Der Minute Minder kann auch aktiviert werden, wenn alle Kochzonen eingeschaltet sind. FÜR SCHÄDEN, DIE AUF DIE NICHTBEACHTUNG DER OBEN GENANNTEN ANWEISUNGEN ZURUCKZUFÜHREN SIND, WIRD KEINERLEI VERANTWORTUNG ÜBERNOMMEN. - 19 -NEDERLANDS ALGEMENE INFORMATIE Lees de inhoud van dit boekje aandachtig door, want het verstrekt belangrijke aanwijzingen over de veilige installatie, gebruik en onderhoud. Bewaar het boekje om het later nog eens te kunnen raadplegen. Alle installatiewerkzaamheden/ vervanging (elektrische aansluitingen) dienen te worden verricht door gespecialiseerd personeel, in overeenstemming met de geldende voorschriften.
