BEDIENUNGSANLEITUNG MKK607 M-SYSTEM

Notre responsabilité ne saurait être engagée pour tout incident résultant d’un mauvais branchement, ou qui pourrait survenir à l’usage d’un appareil non relié à la terre ou équipé d’une terre défectueuse.22 VORWORT Herzlichen Glückwunsch! Jetzt nennen Sie offiziell einen Boretti Ihr Eigen. In den Kommenden Jahren werden Sie entdecken, dass ein Boretti das Kochen zu einem wahren Fest werden lässt. Bei der Entwicklung Ihres Einbaugeräts haben wir alles getan, damit Sie als Koch im Mittelpunkt stehen. Deshalb halten Sie auch keine Anleitung im Format eines Telefonbuchs in den Händen, sondern ein handliches sehr gut lesbares Exemplar. Genau so ist auch Ihr Einbaugerät, das heißt: verständlich und übersichtlich. Wir empfehlen Ihnen, vor Inbetriebnahme Ihres Einbaugeräts diese Anleitung aufmerksam durchzulesen, damit es nicht zu Problemen kommt. Falls nach dem Lesen der Anleitung oder im Einsatz noch Fragen zum Produkt auftauchen, dann hören wir Ihre Fragen gern von Ihnen. Wir wünschen Ihnen viel Spaß beim Kochen! Boretti23 INHALT SICHERHEIT ...............................................................................................................................24 VORSICHTSMAßNAHME VOR DER INBETRIEBNAHME........................................................................24

• REINIGUNG UND PFLEGE p. 29
• WAS TUN WENN… p. 29
• UMWELTSCHUTZ p. 29
• MONTAGEHINWEISE p. 30

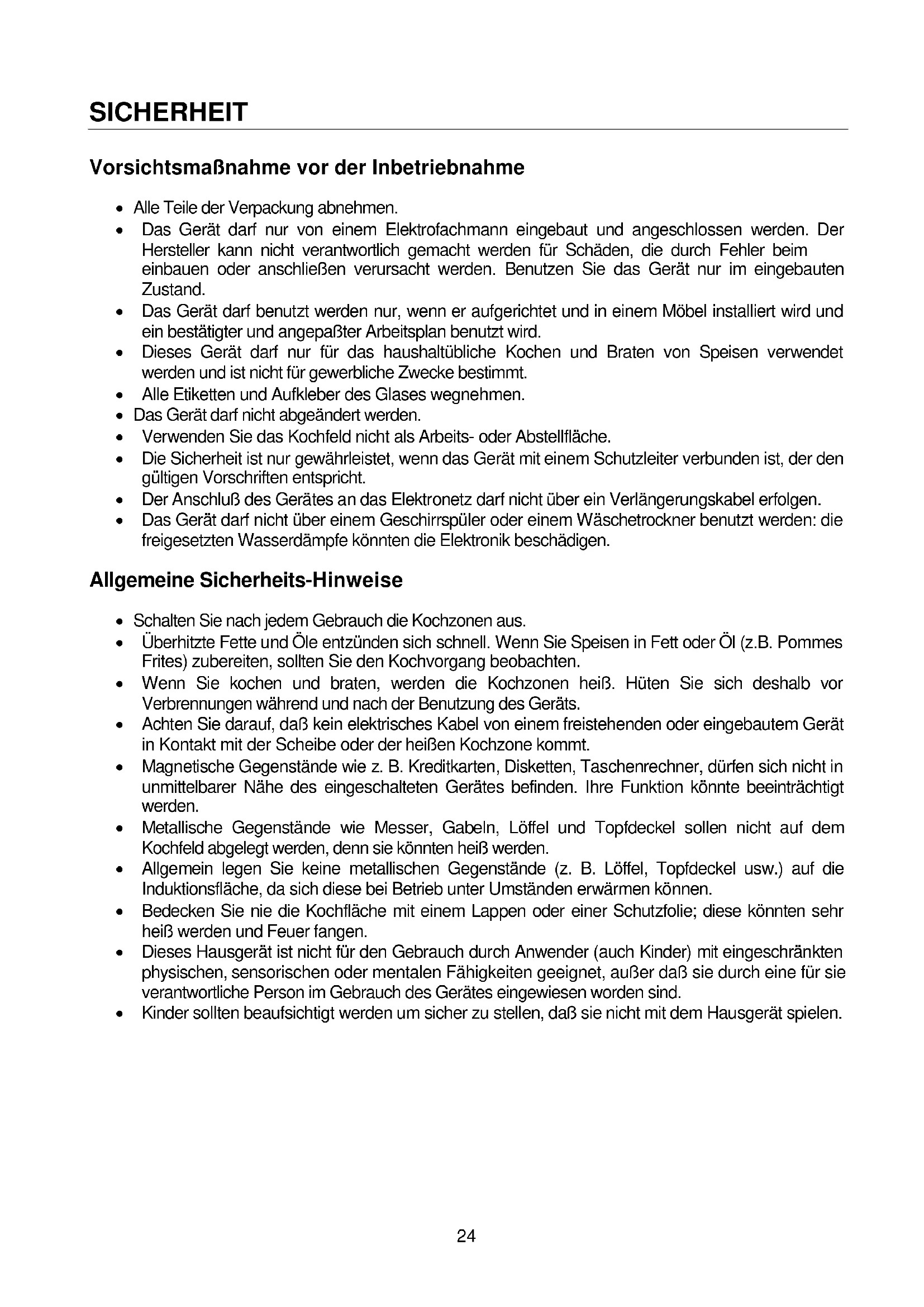

• ELEKTROANSCHLUSS SICHERHEIT Vorsichtsmaßnahme vor der Inbetriebnahme Alle Teile der Verpackung abnehmen. Das Gerät darf nur von einem Elektrofachmann eingebaut und angeschlossen werden. Der Hersteller kann nicht verantwortlich gemacht werden für Schäden, die durch Fehler beim einbauen oder anschließen verursacht werden. Benutzen Sie das Gerät nur im eingebauten Zustand. Das Gerät darf benutzt werden nur, wenn er aufgerichtet und in einem Möbel installiert wird und ein bestätigter und angepaßter Arbeitsplan benutzt wird. Dieses Gerät darf nur für das haushaltübliche Kochen und Braten von Speisen verwendet werden und ist nicht für gewerbliche Zwecke bestimmt. Alle Etiketten und Aufkleber des Glases wegnehmen. Das Gerät darf nicht abgeändert werden. Verwenden Sie das Kochfeld nicht als Arbeits- oder Abstellfläche. Die Sicherheit ist nur gewährleistet, wenn das Gerät mit einem Schutzleiter verbunden ist, der den gültigen Vorschriften entspricht. Der Anschluß des Gerätes an das Elektronetz darf nicht über ein Verlängerungskabel erfolgen. Das Gerät darf nicht über einem Geschirrspüler oder einem Wäschetrockner benutzt werden: die freigesetzten Wasserdämpfe könnten die Elektronik beschädigen. Allgemeine Sicherheits-Hinweise Schalten Sie nach jedem Gebrauch die Kochzonen aus. Überhitzte Fette und Öle entzünden sich schnell. Wenn Sie Speisen in Fett oder Öl (z.B. Pommes Frites) zubereiten, sollten Sie den Kochvorgang beobachten. Wenn Sie kochen und braten, werden die Kochzonen heiß. Hüten Sie sich deshalb vor Verbrennungen während und nach der Benutzung des Geräts. Achten Sie darauf, daß kein elektrisches Kabel von einem freistehenden oder eingebautem Gerät in Kontakt mit der Scheibe oder der heißen Kochzone kommt. Magnetische Gegenstände wie z. B. Kreditkarten, Disketten, Taschenrechner, dürfen sich nicht in unmittelbarer Nähe des eingeschalteten Gerätes befinden. Ihre Funktion könnte beeinträchtigt werden. Metallische Gegenstände wie Messer, Gabeln, Löffel und Topfdeckel sollen nicht auf dem Kochfeld abgelegt werden, denn sie könnten heiß werden. Allgemein legen Sie keine metallischen Gegenstände (z. B. Löffel, Topfdeckel usw.) auf die Induktionsfläche, da sich diese bei Betrieb unter Umständen erwärmen können. Bedecken Sie nie die Kochfläche mit einem Lappen oder einer Schutzfolie; diese könnten sehr heiß werden und Feuer fangen. Dieses Hausgerät ist nicht für den Gebrauch durch Anwender (auch Kinder) mit eingeschränkten physischen, sensorischen oder mentalen Fähigkeiten geeignet, außer daß sie durch eine für sie verantwortliche Person im Gebrauch des Gerätes eingewiesen worden sind. Kinder sollten beaufsichtigt werden um sicher zu stellen, daß sie nicht mit dem Hausgerät spielen.25 Schütz vor Beschädigung Verwenden Sie keine Töpfe oder Pfannen mit ungeschliffenem oder beschädigtem Boden (z.B. aus Guss). Diese können die Glaskeramikscheiben verkratzen. Beachten Sie, dass auch Sandkörner Kratzer verursachen können. Glaskeramik ist unempfindlich gegen Temperaturschocks und sehr widerstandsfähig, jedoch nicht unzerbrechlich. Besonders spitze und harte Gegenstände, die auf die Kochfläche fallen, können sie beschädigen. Töpfe und Ränder nicht an der Scheibe anstoßen. Die Kochzonen nicht mit leerem Kochgeschirr benützen. Vermeiden Sie Zucker, Kunstoff, oder Alufolie auf den heißen Kochzonen. Diese Stoffe schmelzen, kleben fest und können dadurch beim Abkühlen Risse, Brüche oder andere bleibende Veränderungen in der Scheibe verursachen. Falls Sie trotzdem auf die heißen Kochzonen gelangen, schalten Sie das Gerät bitte aus, und entfernen Sie diese Stoffe noch im heißen Zustand. Da die Kochzonen heiß sind, besteht Verbrennungsgefahr. Stellen Sie in keinem Fall heißes Kochgeschirr auf der Steuerung ab. Die Elektronik unter dem Glas könnte beschädigt werden. Befindet sich unter dem eingebauten Gerät eine Schublade, muss auf einen Mindestabstand von 2 cm zwischen der Unterseite des Gerätes und dem Schubladeninhalt geachtet werden, da sonst die Belüftung des Gerätes nicht gewährleistet ist. Es dürfen keine brennbaren Gegenstände (z.B. Spraydosen) in dieser Schublade aufbewahrt werden. Die möglichen Besteckkästen in der Schublade müssen aus hitzebeständigem Material sein. Erhitzen Sie keine geschlossenen Behälter (z.B. Konservendosen) auf den Kochzonen. Durch den entsprechenden Überdruck können die Behälter bzw. Dosen platzen, und es besteht Verletzungsgefahr! Vorsichtsmaßnahmen bei Geräteausfall Sollte ein Fehler festgestellt werden, muss das Gerät ausgeschaltet und vom Netz getrennt werden. Wenn Brüche, Sprünge oder Risse auf dem Glas auftreten: schalten Sie das Kochfeld sofort aus, schrauben Sie die Sicherung für das Kochfeld ab bzw. nehmen Sie diese heraus, und wenden Sie sich an unseren Kundendienst oder an Ihren Fachhändler. Reparaturen am Gerät dürfen nur von Fachkräften durchgeführt werden. WARNUNG: Wenn die Glasoberfläche gesprungen ist, ist das Gerät auszuschalten um die Gefahr eines elektrischen Schlages zu vermeiden. Schutz vor weiteren Gefahren Achten Sie darauf, dass das Kochgeschirr immer zentriert auf der Kochzone plaziert ist. Der Pfannenboden, muss möglichst viel von der Kochzone abdecken. Für Personen mit einem Herzschrittmacher: in der Nähe des eingeschalteten Gerätes entsteht ein elektromagnetisches Feld, das eventuell den Herzschrittmacher beeinträchtigen würde. Wenden Sie sich bitte im Zweifelsfall an den Hersteller des Herzschrittmachers oder an Ihren Arzt. Benutzen sie keinen syntetique oder aluminum Bereich: Sie könnten auf der kochzone verschmelzen.26 GERÄTEBESCHREIBUNG Technische Beschreibung Typ Gesamt Leistung Kochzonen Durchmesser Nennleistung MKK-607 6500 W Vorne links Hinten links Hinten rechts Vorne rechts 220 mm 155 mm 190 mm 155 mm 2300 W 1200 W 1800 W 1200 W Bedienfeld p. 3124

BEDIENUNG DES KOCHFELDES

Anzeige Anzeige Benennung Funktion 0 Null Die Kochzone ist aktiviert 1…9 Leistungsstufe Einstellung der Leistung A Ankochautomatik Höchste Leistung + Ankochen E Fehleranzeige Fehler der Elektronik H Restwärme Kochzone ist heiß L Verriegelung Die Mulde ist abgesichert Kochzone Anzeige [ + ] Taste [ - ] Taste Ein/Aus Taste27

INBETRIEBNAHME DES KOCHFELDES

Vor dem ersten Aufheizen Zuerst Ihr Gerät mit einem feuchten Lappen reinigen, dann trockenreiben. Benutzen Sie kein Reinigungsmittel, das eine bläuliche Färbung auf der verglasten Oberfläche verursachen könnte. Funktion der Sensorschaltfelder Das Kochfeld wird über Sensortasten gesteuert. Diese reagieren auf leichte Berührungen des Glases mit dem Finger. Wenn Sie die Tasten etwa eine Sekunde lang berühren, werden die Steuerbefehle ausgeführt. Jede Reaktion der Schaltfelder wird mit einem akustischen und/oder visuellen Signal quittiert. Im Falle eines allgemeinen Gebrauchs drücken Sie nur eine Taste zur gleichen Zeit. Kochfeld ein- und ausschalten Zuerst das Kochfeld und dann die Kochzone einschalten. Kochfeld: einschalten/ ausschalten

Betätigung Bedienfeld Anzeige Einschalten Auf [ 0/I ] drücken 4 x [ 0 ] Ausschalten Auf [ 0/I ] drücken keine oder [ H ] Kochzone: einschalten/ ausschalten

Betätigung Bedienfeld Anzeige Auswahl der Kochzone Auf [ + ] drücken [ 0 ] oder [ H ] Leistung erhöhen Auf [ + ] drücken [ 1 ] bis [ 9 ] Leistung verringern Auf [ - ] drücken [ 9 ] bis [ 1 ] Ausschalten Auf [ + ] und [ - ] gemeinsam drücken [ 0 ] oder [ H ] oder auf [ - ] drücken [ 0 ] oder [ H ] Erfolgt keine weitere Eingabe, schaltet sich das Kochfeld aus Sicherheitsgründen nach ca. 20 Sekunden aus, und die Nullen erlöschen. Restwärmeanzeige Nach dem Ausschalten der Kochzonen bzw. des Kochfeldes wird die Restwärme der noch heissen Kochzonen mit einem [ H ] angezeigt. Das [ H ] erlischt, wenn die Kochzonen ohne Gefahr berührt werden können. Solange die Restwärmeanzeige leuchtet, sollten die Kochzonen nicht berührt und keine hitzeempfindlichen Gegenstände darauf abgelegt werden: Verbrennungsgefahr! Ankochautomatik Alle Kochzonen sind mit einer Ankochautomatik bestückt. Bei aktivierter Ankochautomatik heizt die Kochzone automatisch mit höchster Leistung an und schaltet dann auf die von Ihnen gewählte Fortkochstufe zurück. Die Ankochzeit hängt von der gewählten Fortkochstufe ab. Aktivierung der Ankochautomatik : Betätigung Bedienfeld Anzeige Auswählen der Kochzone Auf den [ + ] drücken [ 0 ] Hohe Leistung aktivieren Auf den [ + ] drücken [ 1 ] bis [ 9 ] Ankochautomatik aktivieren Auf den [ + ] drücken [ 9 ] blinkt mit [ A ] Leistung auswählen Auf den [ - ] drücken [ 9 ] zurück auf [8] [7] (z.B. « 7 ») bis dass [ 7 ] mit [ A ] blinkt28 Abschalten der Ankochautomatik : Betätigung Bedienfeld Anzeige Auswählen der Kochzone Auf den [ + ] drücken [ 7 ] blinkt mit [ A ] Leistung auswählen Auf den [ - ] drücken [ 0 ] Verriegelung der Kochmulde Um eine Veränderung der Kochzoneneinstellung zu vermeiden, z.B. bei der Reinigung des Glases, können die Bedienungstasten (ausser der Taste [ 0/I ]) verriegelt werden. Verriegelung aktivieren: Betätigung Bedienfeld Anzeige Einschalten der Mulde Auf [ 0/I ] drücken 4 x [ 0 ] oder [ H ] Mulde verriegeln Gemeinsam auf [ - ] und auf der links [ + ] taste drücken Keine Änderung Auf der links [ + ] Taste drücken 4 x [ L ] Verriegelung abschalten: Betätigung Bedienfeld Anzeige Einschalten der Mulde Auf [ 0/I ] drücken [ L ] auf alle Anzeige In den 5 Sekunden nach Einschalten der Mulde Verriegelung abschalten Gemeinsam auf [ - ] und auf der links [ + ] taste drücken 4 x [ 0 ] oder [ H ] [ 0 ] Auf [ - ] drücken keine Anzeige

KOCH EMPFEHLUNGEN Einstellbereiche (diese Angaben sind Richtwerte) 1 bis 2 Schmelzen, Auflösen, Zubereitung Saucen, Butter, Schokolade GelatineYoghurt , 2 bis 3 Quellen, Auftauen, Warmhalten Reis, Gefrorene Gerichte, Fisch, Gemüse 3 bis 4 Dampfgaren, Dünsten Fisch, Gemüse, Obst 4 bis 5 Dünsten, Quellen, Auftauen Fisch, Gemüse, Teigwaren, Getreide, Hülsenfrüchte, Tiefkühlkost 6 bis 7 Ankochen, Fortkochen Fleisch, Leber , Eier, Wurst Gulasch, Rouladen 7 bis 8 Schonendes Braten Fisch, Schnitzel, Bratwurst, Spiegeleier 9 Backen, Ankochen Steaks, Omelett Pfannkuchen, Linsen29

REINIGUNG UND PFLEGE

Lassen Sie das Gerät abkühlen, es könnte Verbrennungsgefahr bestehen. Reinigen Sie das verschmutzte Kochfeld immer regelmässig. Benützen Sie dazu ein feuchtes Tuch und ein wenig Putzmittel. Um das Gerät zu reinigen, muss es ausgeschaltet sein. Die Reinigung des Gerätes mit einem Dampfreiniger oder Hochdruckdruckreiniger ist aus Sicherheitsgründen nicht zugelassen. Verwenden Sie in keinem Fall scheuernde oder aggressive Reinigungsmittel, wie z.B. Grill und Backofensprays, Fleck oder Rostentferner, Scheuersande oder Schwämme mit kratzenden Oberflächen Danach reiben Sie das Kochfeld mit einem sauberen Tuch trocken. Entfernen Sie sofort Zucker, Kunststoff oder Alufolien, nach Abschalten der Kochzonen.

Die Kochmulde oder die Kochzonen nicht einschalten: Die Mulde ist falsch am Netz angeschlossen. Die Sicherung der Hausinstallation ist nicht korrekt eingesetzt. Die Kochmulde ist verriegelt. Die Sensortasten sind mit Wasser oder Schmutz bedeckt. Ein Kochgeschirr bedeckt die Tasten. In der Anzeige erscheint [ E ]: Den Kundendienst anrufen. Eine Kochzone oder die gesamte Mulde schaltet ab: Die Sicherheits-Abschaltung hat es ausgelöst. Diese ist aktiviert, wenn Sie vergessen haben eine Kochzone abzuschalten. Diese Abschaltung ist aktiviert, wenn mehrere Tasten bedeckt sind. Ein Topf ist leer und überhitzt. Durch eine Überhitzung hat die Elektronik automatisch die Leistung reduziert oder auch automatisch abgeschaltet Die Ankochautomatik schaltet nicht ein: Die Kochzone ist noch heiß [ H ] Die höchste Leistungsstufe wurde mit der Taste [ - ] eingeschaltet Der Auftrag Anzeige [ L ]: Finden Sie im Kapitel Verriegelung der Kochmulde.

UMWELTSCHUTZ Die Verpackungsmaterialen sind umweltfreundlich und recyclierbar. Elektrische und elektronische Geräte enthalten noch wertvollen Materialen. Sie erhalten aber auch noch schädliche Stoffe, die für ihrer Funktion und Sicherheit notwendig sind

Geben Sie Ihr Altgerät deshalb auf keinen Fall in den Restmüll. Nutzen Sie statt dessen die von Ihrer Kommune eingerichtete Sammelstelle zur Rückgabe und Verwertung elektrischer und elektronischer Altgeräte.30 MONTAGEHINWEISE Montage und Anschluss dürfen nur durch einen autorisierten Fachmann vorgenommen werden. Der Benutzer muss darauf achten, dass die in seinem Wohnsitz geltenden Normen eingehalten werden. Dichtung Einbau:

Einbau: Einfügdimensionen: Typ Einbaumasse MKK-607 560 x 490 mm Der Abstand vom Ausschnitt bis zu einer Mauer und/oder einem Möbelstück muss mindestens 50 mm betragen. Dieses Gerät entspricht bezüglich des Schutzes gegen Feuergefahr dem Typ Y. Nur Geräte dieses Typs dürfen einseitig an nebenstehende Hochschränke oder Wände eingebaut werden. Aber von der anderen Seite dürfen keine Möbel oder Geräte höher sein als die Kochmulde. Die Arbeitsplatte soll mit hitzebeständigem Kleber (100 °C) verarbeitet sein. Die Wandabschlussleisten müssen hitzebeständig sein Das Kochfeld darf nicht über Herde ohne Lüfter, Geschirrspülern, Wasch- oder Trockengeräten eingebaut werden. Um eine ausreichende Belüftung der Elektronik im Kochfeld zu erzielen, ist unter der Mulde ein Luftraum von 20 mm notwendig. Befindet sich unter dem Kochfeld eine Schublade, dürfen in der Schublade keine brennbaren Gegenstände, z.B. Spraydosen, aufbewahrt werden. Zwischen dem Gerät und einer Dunstabzugshaube muss der vom Hersteller angegebene Sicherheitsabstand eingehalten werden. Bei fehlenden Angaben muss dieser Abstand mindestens 760 mm sein. Es muss sichergestellt werden, dass das Anschlusskabel des Kochfeldes nach dem Einbau keine mechanische Belastungen, z.B. durch Schublade, ausgesetzt ist. Die Schnittflächen sollen mit speziellem Lack, Silikonkautschuk oder Giesharz versiegelt werden, um ein Aufquellen durch Feuchtigkeit zu verhindern. Beachten Sie, das mitgelieferte Dichtungsband sorgfältig aufzukleben. Die Dichtung (2) nach Abnehmen der Schutzfolie (3) mit 2 mm Abstand der Außenkannte des Glases aufkleben.31 ELEKTROANSCHLUSS Zum Anschluss des Gerätes an das Elektronetz beauftragen Sie einen Elektrofachmann, der die landesüblichen Vorschriften der örtlichen Elektroversorgungsunternehmen genau kennt und sorgfältig beachtet. Der Berührungsschutz betriebsisolierter Teile muss nach der Montage sichergestellt sein. Ob die erforderlichen Anschlussdaten mit denen des Netzes übereinstimmen, finden Sie auf dem Typenschild. Das Gerät muss durch Trenneinrichtungen allpolig vom Netz abgeschaltet werden können. Im abgeschalteten Zustand muss ein Kontaktabstand von 3 mm vorhanden sein. Als geeignete Trennvorrichtungen gelten LS-Schalter, Sicherungen und Schütze. Die Installation muss durch Sicherungen geschützt sein. Elektrische Kabeln müssen perfekt durch das Einbauen gedeckt sein. Wenn das Gerät nicht mit einem zugänglichen Stecker ausgestattet ist, müssen beim festen Einbau gemäß den Montageanweisungen andere Trennungsmöglichkeiten berücksichtigt werden. Das Zuleitungskabel muss so angebracht werden, dass die heißen Teile des Kochfelds nicht berührt werden. Achtung! Dieses Gerät ist nur für eine Strom-Versorgung von 230 V~ 50/60 Hz ausgelegt. Schließen Sie immer die Erde mit an. Beachten Sie das Anschlussschema. Der Anschlusskasten befindet sich auf der Unterseite des Gerätes. Um das Gehäuse zu öffnen, benutzen Sie einen Schraubenzieher und schieben Sie ihn in den vorgesehenen Schlitzen. Netz Anschluss ( * ) Durchmesser Kabel Sicherung 230V~ 50/60Hz 1 Faser + N 3 x 2.5 mm² H 05 VV - F H 05 RR - F 25 A * 400V~ 50/60Hz 2 Faser + N 4 x 1.5 mm² H 05 VV - F H 05 RR - F 16 A * ( * ) laut EN 60 335-2-6/1990 Norm Anschluss des Kochfelds: Verwenden Sie für die verschiedenen Anschlussmöglichkeiten die Polbrücken aus Messing, die sich im Gehäuse befinden. Monophasen 230V~1P+N Bringen Sie eine Polbrücke zwischen Anschlussklemme 1 und 2. Befestigen Sie die Erdung an die « Erde » Anschlussklemme, den Nullleiter an Anschlussklemme 4, die Phase L an Anschlussklemme 1 oder 2. Biphasen 400V~2P+N Befestigen Sie die Erdung an die « Erde » Anschlussklemme, den Nullleiter an Anschlussklemme 4, die Phase L1 an Anschlussklemme 1 und die Phase L2 an Anschlussklemme 2. Achtung! Die Drähte korrekt hineinstecken. Die Schrauben fest anziehen. Wir sind nicht verantwortlich für Zwischenfälle die durch falschen Anschluss, oder nicht vorhandenen oder unrichtigem Erdungsanschluss entstehen.32 INTRODUCTION Boretti would like to congratulate you on your new kitchen purchase, and to thank you for choosing a Boretti brand product. Please read this manual carefully before going on to use the product. This will prevent possible problems and ensure that you are aware of the correct and safe use of this product. In the event that queries arise once you have read the manual or at any time during the use of your Boretti product, we will be happy to help you. Please refer to the back cover of this manual for Boretti’s contact details. We hope you enjoy the product! Boretti33 SUMMARY SAFETY.......................................................................................................................................34 PRECAUTIONS BEFORE USING......................................................................................................34
