BEDIENUNGSANLEITUNG PEE6040XXK Zoppas

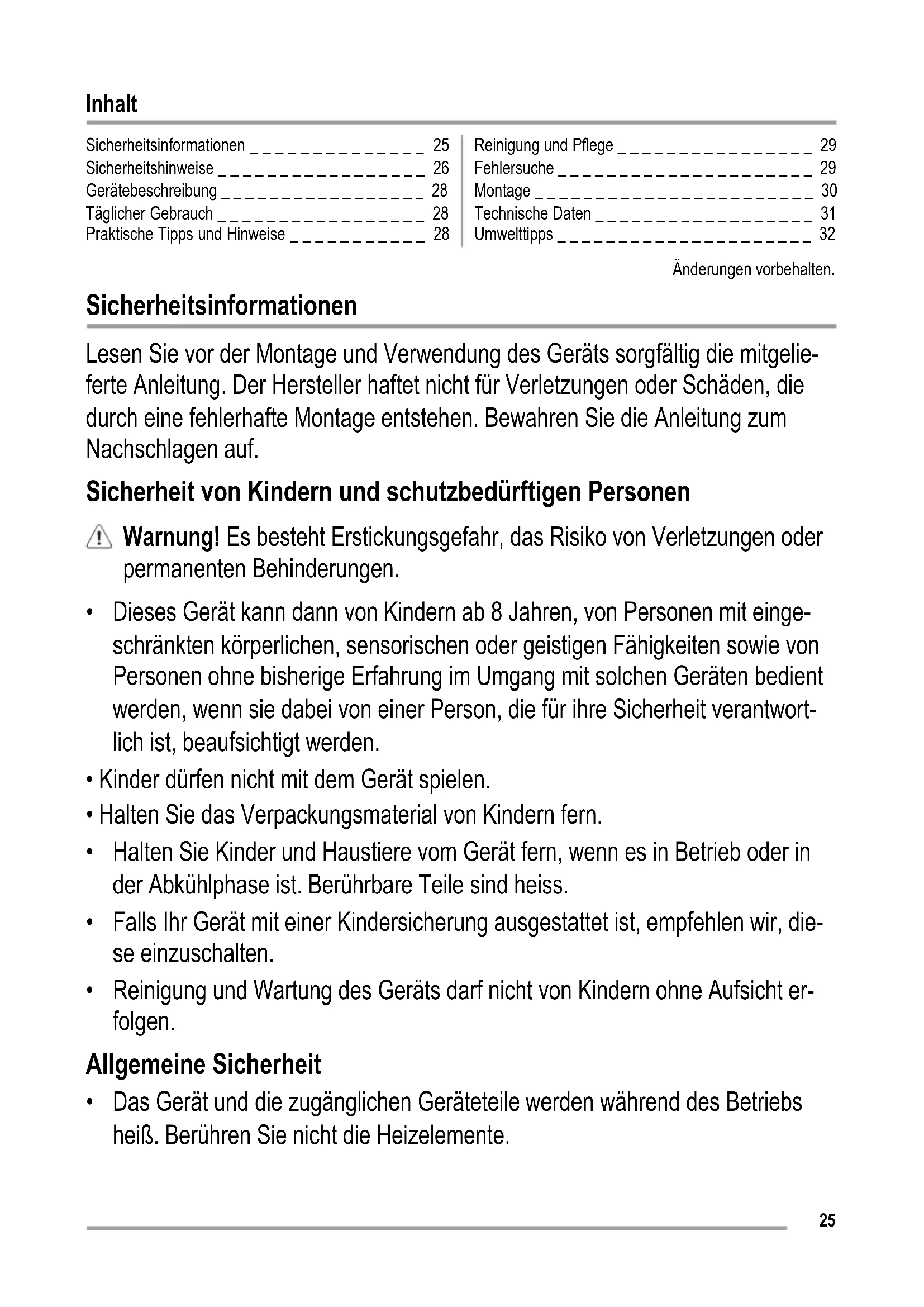

• Dieses Gerät kann dann von Kindern ab 8 Jahren, von Personen mit einge- schränkten körperlichen, sensorischen oder geistigen Fähigkeiten sowie von Personen ohne bisherige Erfahrung im Umgang mit solchen Geräten bedient werden, wenn sie dabei von einer Person, die für ihre Sicherheit verantwort- lich ist, beaufsichtigt werden.

• Kinder dürfen nicht mit dem Gerät spielen.

• Halten Sie das Verpackungsmaterial von Kindern fern.

• Halten Sie Kinder und Haustiere vom Gerät fern, wenn es in Betrieb oder in der Abkühlphase ist. Berührbare Teile sind heiss.

• Falls Ihr Gerät mit einer Kindersicherung ausgestattet ist, empfehlen wir, die- se einzuschalten.

• Reinigung und Wartung des Geräts darf nicht von Kindern ohne Aufsicht er- folgen. Allgemeine Sicherheit

• Das Gerät und die zugänglichen Geräteteile werden während des Betriebs heiß. Berühren Sie nicht die Heizelemente. 25• Schalten Sie das Gerät nicht über eine externe Zeitschaltuhr oder eine sepa- rate Fernsteuerung ein.

• Kochen mit Fett oder Öl auf einem unbeaufsichtigten Kochfeld ist gefährlich und kann zu einem Brand führen.

• Versuchen Sie nicht einen Brand mit Wasser zu löschen, sondern schalten Sie das Gerät aus und bedecken Sie die Flamme mit einem Deckel oder einer Feuerlöschdecke.

• Legen Sie keine Gegenstände auf dem Kochfeld ab.

• Benutzen Sie zum Reinigen des Gerätes keinen Dampfreiniger.

• Legen Sie keine Metallgegenstände wie Messer, Gabeln, Löffel oder Topfde- ckel auf die Oberfläche des Kochfelds, da diese heiß werden können. Sicherheitshinweise Montage Warnung! Nur eine qualifizierte Fachkraft darf den Elektroanschluss des Geräts vornehmen.

• Entfernen Sie das Verpackungsmaterial.

• Stellen Sie ein beschädigtes Gerät nicht auf und be- nutzen Sie es nicht.

• Halten Sie sich an die mitgelieferte Montageanlei- tung.

• Die Mindestabstände zu anderen Geräten und Kü- chenmöbeln sind einzuhalten.

• Seien Sie beim Umsetzen des Geräts vorsichtig, denn es ist schwer. Tragen Sie stets Sicherheits- handschuhe.

• Dichten Sie die Ausschnittskanten mit einem Dich- tungsmittel ab, um ein Aufquellen durch Feuchtigkeit zu verhindern.

• Schützen Sie die Geräteunterseite vor Dampf und Feuchtigkeit.

• Installieren Sie das Gerät nicht direkt neben einer Tür oder unter einem Fenster. So kann heißes Kochge- schirr nicht herunterfallen, wenn die Tür oder das Fenster geöffnet wird.

• Wird das Gerät über Schubladen eingebaut, achten Sie darauf, dass zwischen dem Geräteboden und der oberen Schublade ein ausreichender Abstand für die Luftzirkulation vorhanden ist.

• Der Boden des Geräts kann heiß werden. Achten Sie darauf eine feuerfeste Trennplatte unter dem Gerät anzubringen, damit der Boden nicht zugänglich ist. Elektrischer Anschluss Warnung! Brand- und Stromschlaggefahr.

• Alle elektrischen Anschlüsse sind von einem geprüf- ten Elektriker vorzunehmen.

• Stellen Sie vor dem Anschluss des Kochfelds an den Backofen und den anderen Anschüssen sicher, dass die Anschlussklemmen der beiden Geräte nicht an die Spannungsversorgung angeschlossen sind.

• Achten Sie darauf, dass das Gerät ordnungsgemäß montiert wird. Lockere und unsachgemäße Steckver- bindungen können die Klemme überhitzen.

• Sorgen Sie dafür, dass ein Berührungsschutz instal- liert wird.

• Achten Sie beim Anschluss des Geräts an die Steck- dose darauf, dass die elektrische Leitungen weder das Gerät noch heißes Kochgeschirr berühren.

• Achten Sie darauf, dass elektrische Leitungen nicht lose hängen oder sich verheddern.

• Verwenden Sie eine Zugentlastung für das Kabel.

• Benutzen Sie das richtige Netzkabel.

• Achten Sie darauf, Netzstecker und Netzkabel nicht zu beschädigen. Wenden Sie sich zum Austausch 26des beschädigten Netzkabels an den Kundendienst oder einen Elektriker.

• Die elektrische Installation muss eine Trenneinrich- tung aufweisen, mit der Sie das Gerät allpolig von der Stromversorgung trennen können. Die Trennein- richtung muss mit einer Kontaktöffnungsbreite von mindestens 3 mm ausgeführt sein.

• Verwenden Sie nur geeignete Trennvorrichtungen: Überlastschalter, Sicherungen (Schraubsicherungen müssen aus dem Halter entfernt werden können), Fehlerstromschutzschalter und Schütze. Gebrauch Warnung! Es besteht Verletzungs-, Verbrennungs- und Stromschlaggefahr.

• Entfernen Sie vor dem ersten Gebrauch das gesamte Verpackungsmaterial, die Aufkleber und Schutzfolie (falls vorhanden).

• Das Gerät ist für die Verwendung im Haushalt vorge- sehen.

• Nehmen Sie keine technischen Änderungen am Ge- rät vor.

• Lassen Sie das Gerät bei Betrieb nicht unbeaufsich- tigt.

• Bedienen Sie das Gerät nicht mit feuchten oder nas- sen Händen oder wenn es mit Wasser in Kontakt ge- kommen ist.

• Legen Sie kein Besteck und keine Topfdeckel auf die Kochzonen. Sie werden heiß.

• Schalten Sie die Kochzonen nach jedem Gebrauch aus.

• Benutzen Sie das Gerät nicht als Arbeits- oder Ab- stellfläche.

• Wenn Sie Nahrungsmittel in heißes Öl geben, kann dieses spritzen. Warnung! Es besteht Explosions- und Brandgefahr.

• Erhitzte Öle und Fette können brennbare Dämpfe freisetzen. Halten Sie Flammen und erhitzte Gegen- stände beim Kochen mit Fetten und Ölen von diesen fern.

• Die von sehr heißem Öl freigesetzten Dämpfe kön- nen eine Selbstzündung verursachen.

• Bereits verwendetes Öl kann Lebensmittelreste ent- halten und schon bei niedrigeren Temperaturen eher einen Brand verursachen als frisches Öl.

• Platzieren Sie keine entflammbaren Produkte oder Gegenstände, die mit entflammbaren Produkten be- netzt sind, im Gerät, auf dem Gerät oder in der Nähe des Geräts. Warnung! Das Gerät könnte beschädigt werden.

• Stellen Sie kein heißes Kochgeschirr auf das Bedien- feld.

• Lassen Sie das Kochgeschirr nicht leerkochen.

• Lassen Sie keine Gegenstände oder Kochgeschirr auf das Gerät fallen. Die Oberfläche könnte beschä- digt werden.

• Schalten Sie die Kochzonen niemals ein, wenn sich kein Kochgeschirr darauf befindet, oder wenn das Kochgeschirr leer ist.

• Legen Sie keine Alufolie auf das Gerät.

• Lassen Sie keine säurehaltigen Flüssigkeiten wie Es- sig, Zitronensaft oder kalklösende Reinigungsmittel mit dem Kochfeld in Berührung kommen. Diese könnten matte Flecken verursachen. Reinigung und Pflege Warnung! Das Gerät könnte beschädigt werden.

• Reinigen Sie das Gerät regelmäßig, um eine Abnut- zung des Oberflächenmaterials zu verhindern.

• Reinigen Sie das Gerät nicht mit einem Wasser- oder Dampfstrahl.

• Reinigen Sie das Geräts mit einem weichen, feuch- ten Tuch. Verwenden Sie ausschließlich Neutralreini- ger. Benutzen Sie keine Scheuermittel, scheuernde Reinigungsschwämmchen, Lösungsmittel oder Me- tallgegenstände. Entsorgung Warnung! Verletzungs- oder Erstickungsgefahr.

• Für Informationen zur ordnungsgemäßen Entsorgung des Gerätes wenden Sie sich an die zuständige kom- munale Behörde vor Ort.

• Trennen Sie das Gerät von der Stromversorgung.

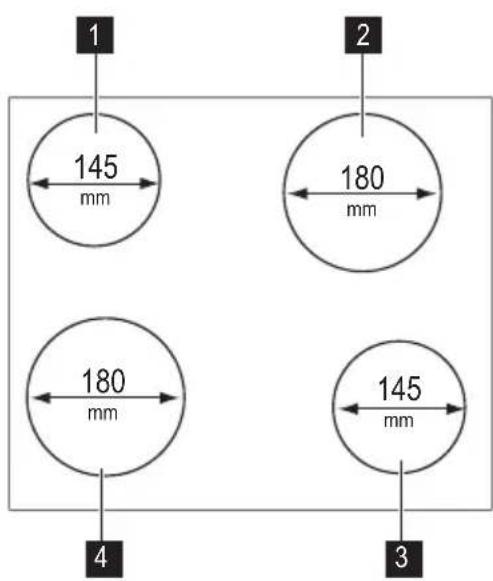

• Schneiden Sie das Netzkabel ab und entsorgen Sie es. 27Gerätebeschreibung Allgemeine Übersicht

Kochzone Warnung! Es besteht Verbrennungsgefahr durch Restwärme! Täglicher Gebrauch Warnung! Siehe Sicherheitshinweise. Das Kochfeld wird mit den Schaltern des Backofens bedient. Im Kapitel „Täglicher Gebrauch“ für den Backofen können Sie nachlesen, wie das Kochfeld bedient wird. Wenn sich eine Kochzone einschaltet, ist für kurze Zeit ein Brummen zu hören. Dieses Verhalten ist typisch für alle Kochzonen eines Glaskeramik-Kochfelds und bedeutet nicht, dass das Gerät nicht ordnungsge- mäß arbeitet. Vor der ersten Inbetriebnahme Stellen Sie Kochgeschirr mit Wasser auf jede Kochzo- ne, stellen Sie die höchste Kochstufe ein und lassen Sie das Gerät 10 Minuten eingeschaltet. Auf diese Weise werden die Rückstände im Gerät verbrannt. Lassen Sie dann das Gerät auf der niedrigsten Kochstufe 20 Minu- ten eingeschaltet. Während dieser Zeit kann es zu Ge- ruchs- und Rauchentwicklung kommen. Das ist normal. Sorgen Sie für eine ausreichende Belüftung. Praktische Tipps und Hinweise Kochgeschirr

• Der Boden des Kochgeschirrs sollte so dick und flach wie möglich sein. Energiesparen So sparen Sie Energie

• Decken Sie Kochgeschirr, wenn möglich, mit einem Deckel ab.

• Setzen Sie das Kochgeschirr vor dem Einschalten der Kochzone auf.

• Schalten Sie die Kochzonen bereits vor dem Ende des Garvorgangs aus und nutzen Sie die Restwär- me.

• Der Boden des Kochgeschirrs und die verwendete Kochzone sollten gleich groß sein. 28Reinigung und Pflege Wichtig! Es besteht Verbrennungsgefahr durch Restwärme! Lassen Sie das Gerät lange genug abkühlen. Reinigen Sie das Gerät nach jedem Gebrauch. Achten Sie immer darauf, dass der Boden des Kochge- schirrs sauber ist. Kratzer oder dunkle Flecken auf der Oberfläche beeinträchtigen die Funktionsfähigkeit des Geräts nicht. So entfernen Sie Verschmutzungen:

1. Verwenden Sie ein Reinigungspulver oder ein Rei-

2. Reinigen Sie das Gerät mit einem feuchten Tuch

und etwas Spülmittel.

3. Heizen Sie anschließend die Kochplatte leicht auf

und lassen Sie sie trocknen.

4. Um die Kochplatten in einem gutem Zustand zu

halten, reiben Sie diese regelmäßig mit Nähma- schinenöl ein. Saugen Sie dann das Öl mit saugfä- higem Papier auf. Wichtig! Verwenden Sie für die Edelstahlrahmen des Kochfelds ein handelsübliches Reinigungsmittel für Edelstahl. Der Edelstahlrahmen der Kochplatte kann sich aufgrund der hohen Temperatur leicht verfärben. Bei einer zu hohen Temperatur kann der Edelstahlrah- men verschmutzen. Verwenden Sie daher zum Kochen keine Steintöpfe, Römertöpfe oder Gusseisenplatten. Verwenden Sie keine Alufolie, da diese die Oberfläche beschädigen kann. Reinigen Sie die Edelstahlteile mit Wasser und trocknen Sie sie dann mit einem weichen Tuch ab. Fehlersuche Problem Mögliche Ursache Abhilfe Das Gerät kann nicht eingeschaltet oder bedient werden. Schalten Sie das Gerät erneut ein und stellen Sie innerhalb von 10 Se- kunden die Kochstufe ein. Problem mit der Stromversorgung des Gebäudes. Sehen Sie im Sicherungskasten der Wohnung nach, ob die Sicherung für das Gerät ausgelöst hat. Löst die Sicherung wiederholt aus, wen- den Sie sich an eine Elektrofach- kraft. 29Wenn Sie das Problem mit der oben angegebenen Ab- hilfemaßnahme nicht beheben können, wenden Sie sich bitte an Ihren Fachhändler oder den Kundendienst. Ge- ben Sie dabei die Daten auf dem Typenschild, den drei- stelligen Buchstaben-Code für die Glaskeramik (befin- det sich in der Ecke der Glasfläche) und die angezeigte Fehlermeldung an. Vergewissern Sie sich, dass Sie das Gerät korrekt be- dient haben. Wenn Sie das Gerät falsch bedient haben, fällt auch während der Garantiezeit für den Besuch ei- nes Kundendiensttechnikers oder Händlers eine Gebühr an. Die Anweisungen zum Kundendienst und die Garan- tiebedingungen finden Sie im Garantieheft. Im Zubehörbeutel mitgelieferte Aufkleber Bringen Sie die Aufkleber, wie unten gezeigt, an: MOD. PROD.NO. SER.NO DATA MOD. PROD.NO. SER.NO DATA MODELMODEL MOD. PROD.NO. SER.NO. 03 IT

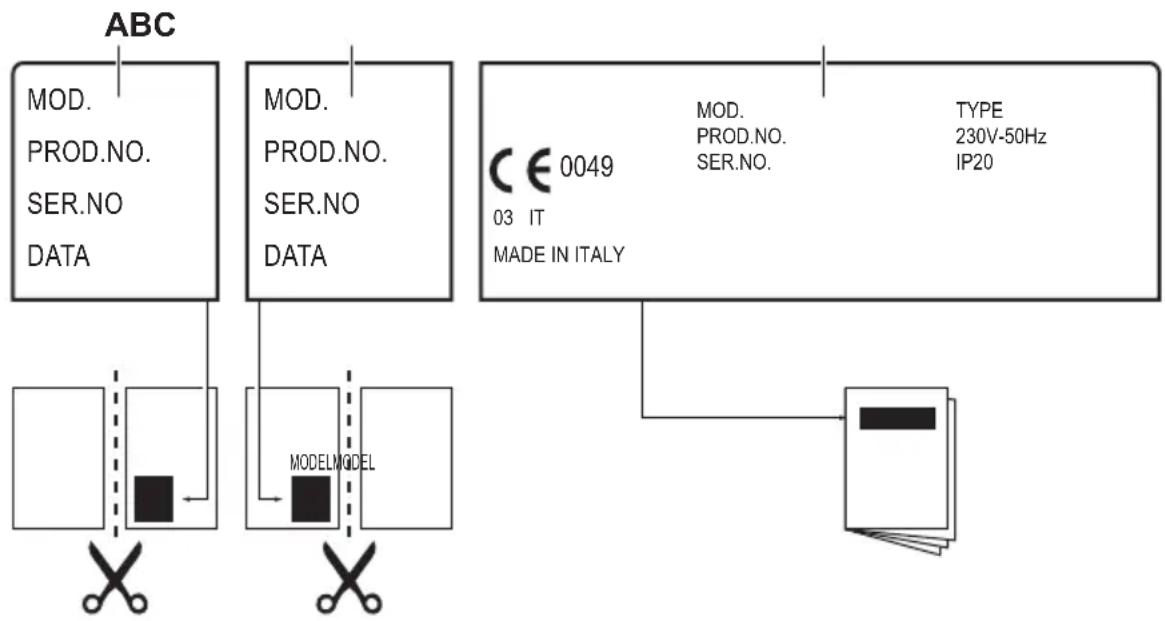

A B C A) Kleben Sie ihn auf die Garantiekarte und verschi- cken Sie diesen Teil (falls vorhanden) B) Kleben Sie ihn auf die Garantiekarte und behalten Sie diesen Teil (falls vorhanden) C) Kleben Sie ihn auf die Gebrauchsanleitung Montage Warnung! Siehe Sicherheitshinweise. Vor der Montage Notieren Sie vor der Montage des Geräts alle Daten, die Sie unten auf dem Typenschild finden. Das Typenschild befindet sich unten am Gerätegehäuse.

• Seriennummer ............ Einbaugeräte

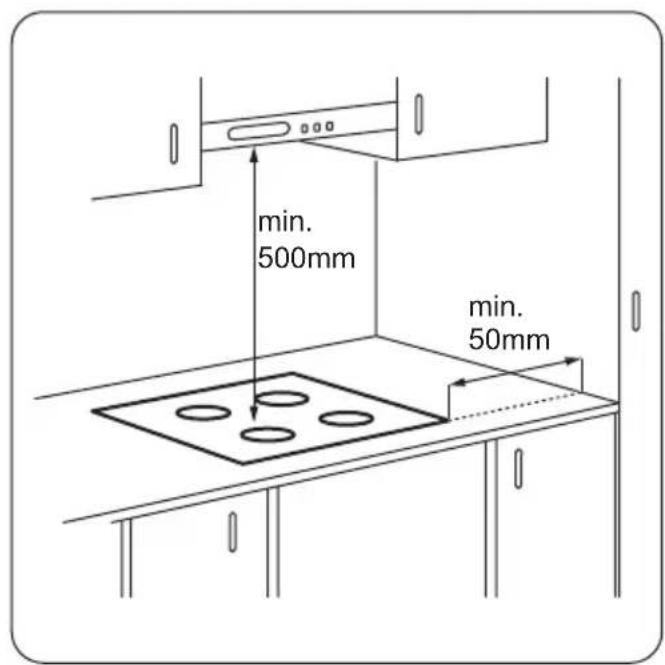

• Einbaugeräte dürfen nur nach dem Einbau in bzw. unter normgerechte, passende Einbauschränke und Arbeitsplatten betrieben werden. 30Montage min. 50mm min. 500mm

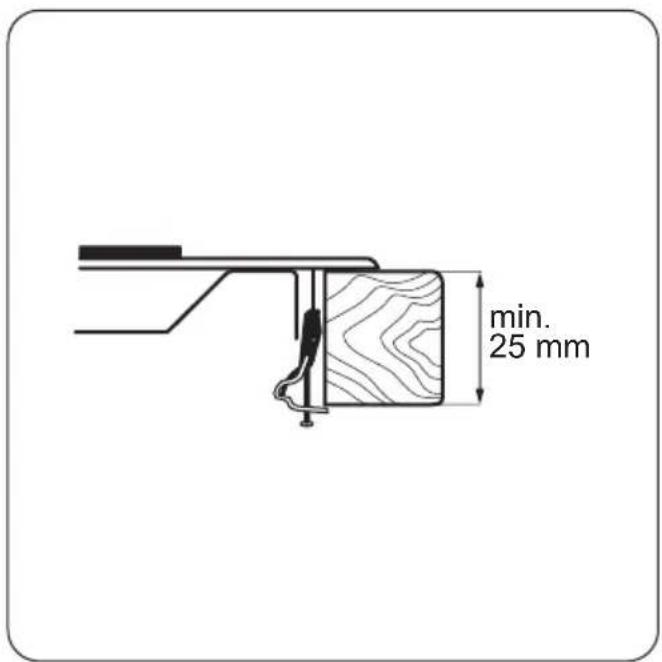

min. 25 mm Technische Daten Kochzonenleistung Kochzone Nennleistung (höchste Kochstufe) [W] Hinten rechts —180 mm 2000 W Vorne rechts — 145 mm 1500 W Hinten links — 145 mm 1500 W 31Kochzone Nennleistung (höchste Kochstufe) [W] Vorne links —180 mm 2000 W Umwelttipps Recyceln Sie Materialien mit dem Symbol . Entsorgen Sie die Verpackung in den entsprechenden Recyclingbehältern. Recyceln Sie zum Umwelt- und Gesundheitsschutz elektrische und elektronische Geräte. Entsorgen Sie Geräte mit diesem Symbol nicht mit dem Hausmüll. Bringen Sie das Gerät zu Ihrer örtlichen Sammelstelle oder wenden Sie sich an Ihr Gemeindeamt. Verpackungsmaterial Die Verpackungsmaterialien sind umweltverträg- lich und wieder verwertbar. Kunststoffteile sind mit internationalen Abkürzungen wie z. B. >PE<, >PS< usw. gekennzeichnet. Entsorgen Sie das Verpackungsmateri- al bei den kommunalen Entsorgungsstellen in den dafür vorgesehenen Behältern. 32333435www.electrolux.com/shop 397289822-A-282013
