ZOP22S - Herd Zoppas - Kostenlose Bedienungsanleitung

Produkttyp	Freistehender Elektroherd
Modell	ZOP22S
Marke	Zoppas
Abmessungen (H x B x T)	85 cm x 60 cm x 60 cm
Gewicht	45 kg
Energiequelle	230 V, 50 Hz
Anschlusswert	7,5 kW
Kochzonen	4 Kochzonen (2× 18 cm, 1× 14,5 cm, 1× 21 cm)
Ofentyp	Multifunktionsbackofen mit Umluft
Ofenvolumen	70 Liter
Ofenfunktionen	Ober-/Unterhitze, Umluft, Grill, Umluftgrill, Auftauen
Reinigung	EasyClean-Emaille-Beschichtung, Dampfreinigungsfunktion
Sicherheit	Kindersicherung, Überhitzungsschutz, Restwärmeanzeige
Steuerung	Drehknöpfe und digitales Display
Zubehör	Backblech, Grillrost, Fettpfanne
Energieeffizienzklasse (Ofen)	A
Garantie	2 Jahre
Reparaturfähigkeit	Ersatzteile verfügbar, Reparaturanleitung online

Häufig gestellte Fragen - ZOP22S Zoppas

Wie schalte ich die Kindersicherung ein?

Drücken Sie die Taste Kindersicherung für 3 Sekunden, bis ein Signal ertönt. Wiederholen Sie den Vorgang zum Ausschalten.

Was tun, wenn der Backofen nicht heizt?

Überprüfen Sie die Stromversorgung und die Sicherung. Stellen Sie sicher, dass die Uhrzeit eingestellt ist, da sonst der Ofen blockiert.

Wie reinige ich das Kochfeld?

Verwenden Sie ein feuchtes Tuch und milde Reinigungsmittel. Vermeiden Sie Scheuermittel. Hartnäckige Verschmutzungen mit einem Ceranfeld-Schaber entfernen.

Welche Backofenfunktion eignet sich für Kuchen?

Für Kuchen verwenden Sie Ober-/Unterhitze oder Umluft. Umluft sorgt für gleichmäßigere Bräunung.

Wie wechseln Sie die Backofenlampe?

Schalten Sie den Ofen aus und lassen Sie ihn abkühlen. Entfernen Sie die Glasabdeckung und tauschen Sie die Lampe (Typ: G9, 25 W) aus.

Was bedeuten die Fehlercodes auf dem Display?

Fehlercodes wie F01 deuten auf einen Sensorfehler hin. Notieren Sie den Code und wenden Sie sich an den Kundenservice.

Kann ich den Herd in eine Kochinsel einbauen?

Nein, dieses Modell ist freistehend und benötigt seitliche Belüftungsöffnungen. Ein Einbau ist nicht vorgesehen.

Wie stelle ich die Uhrzeit ein?

Drücken Sie die Taste Uhr und stellen Sie mit den Pfeiltasten die Stunde und Minute ein. Bestätigen Sie mit der Uhr-Taste.

Warum funktioniert die Grillfunktion nicht?

Stellen Sie sicher, dass der Ofen vorgeheizt ist und die Tür geschlossen bleibt. Die Grillfunktion arbeitet nur bei geschlossener Tür.

Wo finde ich die Ersatzteilnummer für das Backblech?

Die Ersatzteilnummer finden Sie in der Bedienungsanleitung auf Seite 12 oder auf der Zoppas-Website unter dem Modell ZOP22S.

BEDIENUNGSANLEITUNG ZOP22S Zoppas

Warnungen und wichtige Hinweise - Einbaubacköfen

Heben Sie auf jeden Fall die mit diesem Gerät gelieferte Gebrauchsanweisung auf. Sollte nämlich das Gerät an Dritte abgegeben oder verkauft werden, oder falls Sie das Gerät bei einem Umzug in der alten Wohung lassen sollten, ist es von größter Wichtigkeit, daß der/die neue Nutzer(in) über diese Gebrauchsanweisung und die Hinweise verfügen kann.

Diese Hinweise dienen der Sicherheit des Nutzers und seiner Mitbewohner. Lesen Sie sie also aufmerksam, bevor Sie das Gerät anschließen und/oder in Gebrauch nehmen.

Installation

• Die Installation muss von fachkndigem Personal vorgenommen werden, unter Beachtung der bestehenden Vorschriften. Die einzelnen Installationsarbeiten sind unter den Hinweisen für den Installateur beschrieben.
• Lassen Sie die Installation und den Anschluß von einem Fachmann, gemäß den ihm dank seiner Fachkenntnis bekannten Richtlinien ausführen.
• Auch gegebenenfalls auf Grund der Installation erforderliche Modifikationen an der Stromversorgung haben durch einen Fachmann zu erfolgen.

Betrieb

• Dieser Backofen ist zur Zubereitung von Speisen gedacht; gebrauchen Sie ihn niemals zu Anderem.
• Beim Öffnen der Ofentür, während oder am Ende des Garens auf den Heißluftstrom achten, der aus dem Ofen austritt.

- Beim Herdbetrieb mit erhöhter Vorsicht vorgehen. Durch die starke Hitze der Heizkörper sind Rost und sonstige Teile sehr heiß.

- Falls Sie - aus welchen Gründen auch immer - Alu-Folie zur Zubereitung von Speisen im Backofen verwenden sollten, lassen Sie diese nie in direkten Kontakt mit dem Boden des Ofens kommen.

- Geben Sie bei der Reinigung des Ofens vorsichtig vor: sprühen Sie nie auf den Fettfilter (falls vorhanden), die Heizstäbe und den Thermostatfühler.

• Es ist gefährlich Veränderungen jeglicher Art an diesem Gerät oder an seinen Eigenschaften vorzunehmen.
• Während des Back-, Brat- und Grillvorgangs werden das Backofenfenster und die übrigen Geräteteile heiss, deshalb sollten Kinder vom Gerät ferngehalten werden. Bei Anschluss von Elektrogeräten an Steckdosen in Herdnähe, ist darauf zu achten, dass Anschlussleitungen nicht mit heissen Kochstellen in Berührung kommen oder in der heissen Backofentür eingeklemmt werden.
• Verwenden Sie immer Topfhandschuhe um feuerfeste, heiße Schüsseln oder Töpfe aus dem Backofen zu nehmen.
• Eine regelmäßige Reinigung verhindert die Verschlechterung des Oberflächenmaterials.
• Das Gerät darf nicht mit einem Heißdampf- oder Dampfstrahlreiniger gereinigt werden.
• Schalten Sie vor der Reinigung des Backofens entweder den Strom ab oder ziehen Sie den Netzstecker.
• Stellen Sie sicher, daß die Schaltknöpfe sich in der «0» Stellung befinden wenn der Backofen nicht mehr benutzt wird.
• Dieser Backofen wurde je nach Ausführung als Einzelgerät oder als Kombinationsgerät mit Elektroplatte für den Anschluß an jeweils 1,2 oder 3 Phasen (oder Gruppen) an 230 V hergestellt. Der Anschluß an mehr Phasen ohne Nulleiter (400 v) führt zu Zerstörung des Ofens und der angeschlossenen Kochplatten.

Inhaltsverzeichnis

Kindersicherheit

• Dieses Gerät ist für den Gebrauch seitens Erwachsenen bestimmt. Es ist gefährlich, wenn Sie es Kindern zum Gebrauch oder Spiel überlassen.
• Halten Sie Kinder fern, solange der Ofen in Betrieb ist. Auch nachdem Sie den Backofen ausgeschaltet haben, bleibt die Türe noch lange heiß.

Kundendienst

• Lassen Sie Überprüfungsarbeiten und/oder Reparaturen vom Kundendienst des Herstellers oder von einem vom Hersteller autorisierten Kundendienst ausführen und verwenden Sie nur Original-Ersatzteile.
• Versuchen Sie nicht, das Gerät bei Funktionsstörungen oder Schäden selbst zu reparieren. Durch Reparaturen seitens ungeschulter Personen können Schäden oder Verletzungen hervorgerufen werden.

Das Symbol

dem Produkt oder

seiner Verpackung weist darauf hin, dass dieses Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch Ihren Beitrag zum korrekten Entsorgen dieses Produkts schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Weitere Informationen über das Recycling dieses Produkts erhalten Sie von Ihrem Rathaus, Ihrer Müllabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft haben.

Gerätebeschreibung 4 Elektrischer Backofen 5 Erst-Installation 6

Praktische Tipps 7 Back- und Brattabelle 9

Pflege und Wartung 10 Technische Daten 12

Anweisungen für den Installateur 13 Elektroanchluss 13 Einbau-Anweisungen 15

Anleitung zur Gebrauchsanweisung

Sicherheitsanweisung

Schritt-für-Schritt-Anweisung

Ratschläge

HERSTELLER: ELECTROLUX HOME PRODUCTS ITALY S.p.A. Viale Bologna, 298 47100 FORLI' (Italien)

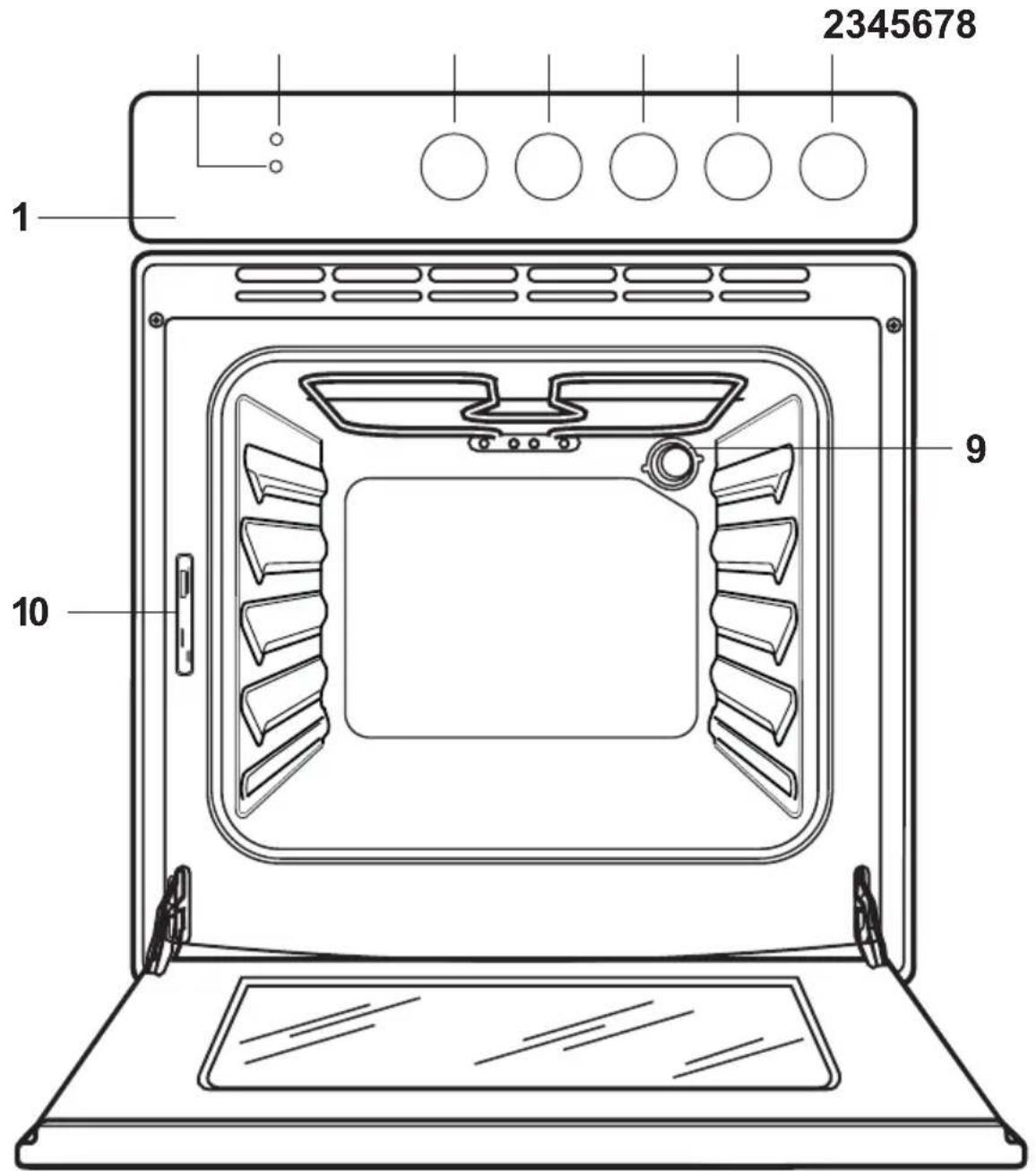

Gerätebeschreibung

1. Bedienungsblende
2. Knebel für Kochstelle vorne rechts
3. Knebel für Kochstelle hinten rechts
4. Knebel für Kochstelle hinten links
5. Knebel für Kochstelle vorne links
6. Knebel für Temperaturregler (Thermostat)
7. Betriebskontrollampe
8. Thermostat-Kontrollampe
9. Backofen-Lampe
10. Typenschild

Elektrischer Backofen

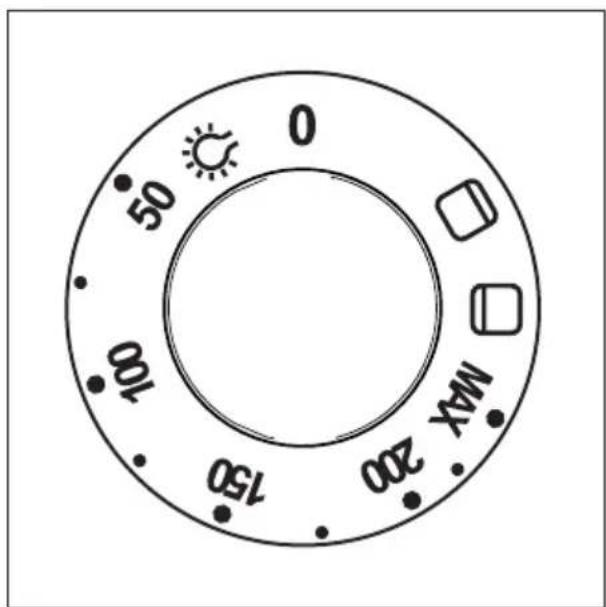

Temperaturregler (Abb. 1)

Durch Drehen des Temperaturregler-Knopfes erfolgt die Einstellung der gewünschten Temperatur, die Einschaltung der Heizelemente und das Aufleuchten der Bachofen-Lampe.

Symbole:

Backofen-Innenbeleuchtung

50-MAX

Temperaturregelung für Ober-und Unterhitze

Unterhitze

Oberhitze

Die Einstellung der gewünschten Temperatur (zwischen 50°C und MAX) erfolgt durch Drehen im Uhrzeigersinn des Temperaturregler-Knopfes. Die Temperatur wird vom Thermostat konstant gehalten.

Für eine unterschiedliche Heizung, d.h. Ober-oder Unterhitze, den Temperaturregler-Knopf auf die Symbole Unterhitze oder

☐ Oberhitze drehen. In diesen Stellungen ist die Temperatur nicht höher als 230°C.

Thermostat-Kontrollampe

Sie erlischt, wenn die eingestellte Temperatur im Backofen erreicht ist, und leuchtet jeweils beim Aufheizen wieder auf.

Betriebskontrollampe

Sie zeigt an, daß ein oder mehrere Heizkörper des Backofens bzw. die Kochmulde eingeschaltet sind.

Abb. 1

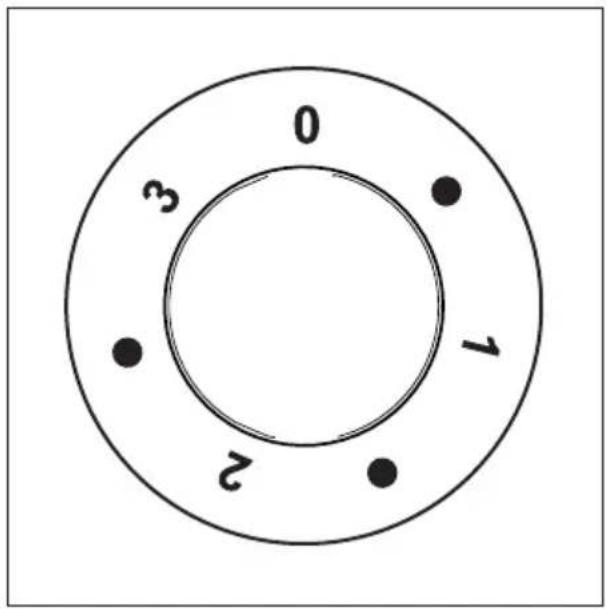

Bedienungsknebel für Kochmulde

An der Schalterblende befinden sich die Schalt-Knebel für die vier Kochmulden-Heizelemente. Die Kochstellen werden mit einem 7-Takt-schalter geregelt (Abb. 2), wovon die folgenden Arbeitsstufen benutzt werden können:

0 = AUS

1 = Minimum

3 = Maximum

Die Zubereitung von Speisen mit Öl oder Fett wie z.B. pommes frites, darf nicht ohne Aufsicht geschehen, da Öle und Fette bei Überhitzung leicht entflammen können.

Abb. 2

Erst-Installation

Nach der Installation des Backofens:

a) den Temperaturregler-Knopf auf MAX stellen;
b) den leeren Backofen einschalten für etwa 45 Minuten;
c) dem Raum Frischluft zuführen (z.B. durch das Öffnen eines Fensters).

Während dieser Zeit kann ein unangenehmer Geruch auftreten. Dieser wird verursacht durch Rückstände von der Herstellung und ist absolut normal. Wenn diese Aktion durchgeführt ist, den Backofen abkühlen lassen, dann denselben mit einem weichen Tuch, eingeweicht in einer Spülmittellauge, innen reinigen.

Das Backofen-Zubehör vor dem ersten Garvorgang sorgfältig abwaschen.

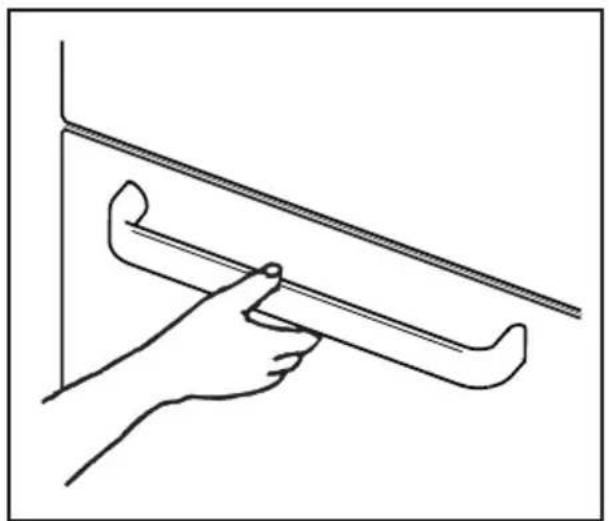

Um die Backofentür zu öffnen, immer den Griff in der Mitte anpacken (Abb. 3).

Praktische Tipps

Beim Garen die Backofentür immer geschlossen halten.

Dieser Ofen ist mit einem exklusiven Gar-system ausgestattet, das einen natürlichen Luftstrom erzeugt und die Kochdämpfe kontinuierlich in Umlauf bringt.

Das Garen der Speisen erfolgt somit in einer ständig feuchten Umgebung, welche die Speisen innen zart und außen knusprig gart. Die Garzeiten und der Energieverbrauch werden auf ein Mindestmaß verringert. Während des Garens wird Dampf erzeugt, der beim Öffnen der Tür austreten kann.

Das ist normal.

Beim Öffnen der Ofentür, während oder am Ende des Garens auf den Heißluftstrom achten, der aus dem Ofen austritt.

Wenn Speisen erhitzt werden, wird Dampf erzeugt wie das in einem Kochkessel geschieht. Wenn der Dampf mit dem Backofen-Türglas in Berührung kommt, kondensiert er und es entstehen Wasser-Tröpfchen.

Um Kondensation zu verringern, den leeren Backofen immer 10 Minuten vorheizen!

Wir empfehlen Ihnen, die Wassertropfen nach jedem Garvorgang wegzuwischen.

Ober- und Unterhitze

Hitze von oben und von unten. Es wird empfohlen die mittlere Einschiebeleiste zu benutzen. Sollte das Gericht mehr Wärme von oben oder von unten benötigen, so benutzen Sie die oberen oder die unteren Einschiebeleisten. Temperaturregler-Knopf auf entsprechendes Symbol oder drehen.

Ratschläge zum Backen

Backgut erfordert gewöhnlich eine mässige Temperatur (150-200°C) und daher ist ein Vorheizen des Backofens von ca. 10 Minuten notwendig.

Die Backofentür nicht öffnen, bevor 3/4 der Backzeit abgelaufen ist.

Mürbeteig wird in der Springform oder auf dem Blech bis zu 2/3 der Backzeit gebacken und danach garniert, bevor er fertiggebakken wird. Diese weitere Backzeit ist abhängig von der Art und Menge der Garnitur. Rührteige müssen schwer vom Löffel reissen. Die Backzeit würde durch zuviel Flüssigkeit unnötig verlängert werden.

Zum Braten:

Nicht weniger als 1 kg Braten nehmen, kleinere Stücke könnten beim Braten austrokken. Dunkles Fleisch, das aussen gut gegart, jedoch innen noch rosa bis rot bleiben soll, muss bei höherer Temperatur (200-220°C) gebraten werden.

Helles Fleisch, Geflügel, und Fisch erfordern dagegen eine niedrigere Temperatur (150-175°C).

Die Sossenzutaten werden nur bei kurzer Garzeit gleich zu Beginn in die Bratenpfanne gegeben, andernfalls werden sie in der letzten halben Stunde zugegeben.

Ob das Fleisch gar ist, können Sie mit einem Löffel prüfen: lässt es sich nicht eindrücken, so ist es durchgebraten. Roastbeef und Filet, die innen rosa bleiben sollen, müssen bei höherer Temperatur in kürzerer Zeit gebraten werden.

Vorsicht!

Den Backofen nicht mit Alufolie auslegen und kein Kochgeschirr, keine Fettpfanne oder Backblech auf den Boden stellen, da sonst das Backofenemail durch den entstehenden Hitzestau beschädigt wird.

Vorsicht!

Beim Einschieben und Herausziehen des Rostes und der Fettpfanne in den

Backofen könnte die Backofenemaille beschädigt werden.

Garzeiten

Die Garzeiten können unterschiedlich sein, aufgrund der verschiedenen Zusammensetzung, Zutaten- und Flüssigkeitsmenge der einzelnen Speisen.

Merken Sie sich die Einstelldaten der ersten Koch-bzw. Bratvorgänge, um Erfahrung zu sammeln für die spätere Zubereitung gleicher Gerichte.

Aufgrund Ihrer eigenen Erfahrungen können Sie die angegebenen Werte individuell verändern.

Back- und Brattabelle

Zeitangaben beinhalten kein Vorheizen.

Den leeren Backofen immer 10 Minuten vorheizen!

Gewicht (gr.)	Gebäck/Bratgut	Temperatur °C	Einschiebeleiste	Garzeit in Min.
	KUCKENRührteig 170 1 45-60Mürbeteig 170 2 20-30Buttermilch- Käsekuchen 160 1 60-80Apfelkuchen 180 1 40-60Strudel 175 2 60-80Marmeladentorte 175 2 30-40Rührkuchen 175 1 45-60Biskuitkuchen 175 1 30-40Stollen 170 1 40-60Kastenkuchen 170 1 50-60Kleine Kuchen 175 2 25-35Biskuits 160 3 20-30Baiser 100 2 90-120HefekleingebäckWindbeutel/EclairsBROT UND PIZZAWeißbrotRoggenbrotBrötchenPizzaFLANSPasta-Flan-Gemüse-FlanQuiches 200 2 35-45LasagneCannelloniFLEISCHRindSchweinKalbRoastbeef, rot 210 2 50-60Roastbeef, rosaRoastbeef, durchSchweineschulterLammHähnchenTruthahnEnteGansHaseSchweinshaxenHackbratenWILDHasenrückenFasanFISCH	190200 2 15-25190190 2 30-45200 2 20-35210 1 15-30200 2200 2 45-60180 2 45-60200 2 40-55190180190210210180190190 2 60-80180175175190180180 2 40-60190190 2190219021902190219021902190219021902190219021902190219021902190219021902190219021902190219021902190219	140-5040-5040-5040-5040-5040-5040-5040-5040-5040-5040-5040-5040-5040-5040-5040-5040-5040-5040-5040-5040-5	40-6050-70100-13090-12060-7070-80120-150110-130210-240120-150150-20060-80100-120150-20030-40

Die angegebenen Temperaturen sind Richtwerte. Vielleicht müssen die Temperaturen persönlichen Ansprüchen angepaßt werden.

Pflege und Wartung

Vor dem Reinigen den Backofen ausschalten und abkühlen lassen. Das Gerät darf nicht mit einem Heißdampf- oder Dampfstrahlreiniger gereinigt werden.

Wichtig: Vor jeder Reinigungsarbeit das Gerät unbe-dingt spannungslos machen.

Für eine lange Lebensdauer des Gerätes ist es nötig, regelmässig folgende Reinigungsarbeiten vorzunehmen:

• Durchführung nur bei abgekühltem Backofen.
• Die emaillierten Teile mit Seifenlauge reinigen.
• Keine Scheuermittel verwenden.
• Edelstahlteile und Glasscheiben mit einem weichen Tuch trockenreiben.
• Bei hartnäckigen Flecken handelsübliche Reinigungsmittel für Edelstahl oder warmen Essig benutzen.

Die Emaillierung des Backofens ist äusserst haltbar und weitgehenst unempfindlich. Die Einwirkung von heissen Fruchtsäuren (Zitronen, Pflaumen oder ähnliches) können jedoch auf der Emailoberfläche belibende, matte und rauhe Flecken hinterlassen. Solche Flecken in der Hochglanzoberfläche der Emaille beeinträchtigen die Funktion des Backofens jedoch nicht. Reinigen Sie den Backofen grundsätzlich nach jedem Gebrauch. Verschmutzungen lassen sich so am leichtesten entfernen. Ein weiteres Einbrennen wird damit vermieden.

Geräte in Edelstahl oder Aluminium:

Wir empfehlen, die Backofentür nur mit einem nassen Schwamm zu reinigen und hinterher mit einem weichen Tuch zu trocknen. Verwenden Sie keine scheuernde Gegenstände, Säure oder Scheuermittel, da diese die Oberfläche schädigen können. Reinigen Sie die Blende mit der gleichen Sorgfalt.

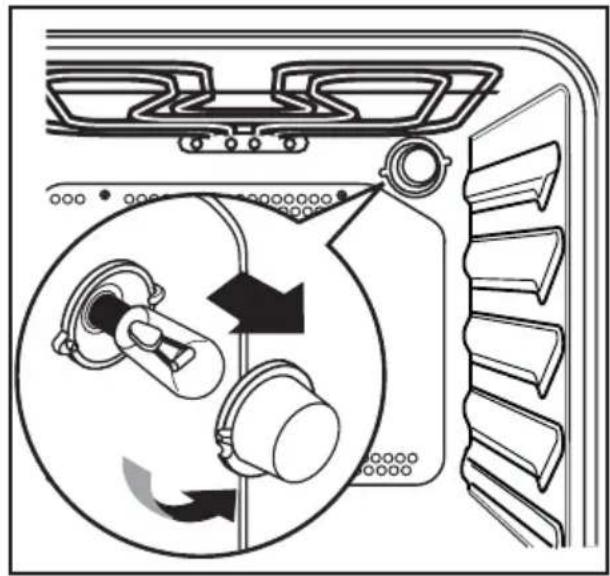

Austausch der Backofenlampe

Das Gerät spannungslos mache, die Glaskappe abschrauben (Abb. 4), defekte Glühlampe austauschen. Glühlampe: 25 W, 230 V, 50 Hz, (300°C), E14.

Glaskappe wieder anschrauben und Gerät wieder anschliessen.

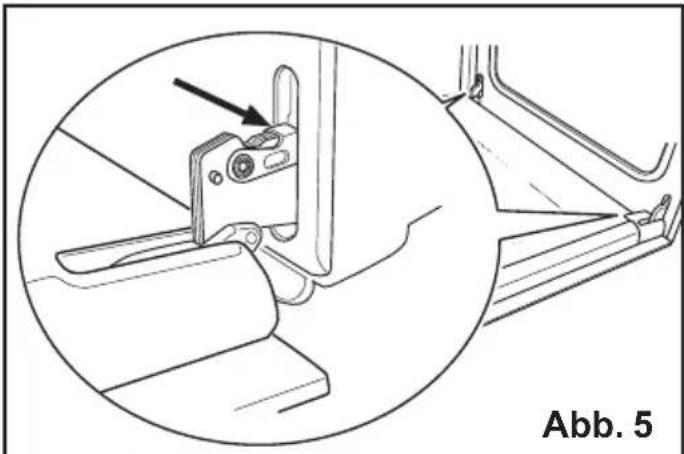

Reinigung der Backofentür

Um die Backofentür besser reinigen zu können, empfehlen wir, diese regelmäßig abzunehmen.

Gehen Sie dabei wie folgt vor:

1) öffnen Sie die Tür vollständig; 2) drehen Sie die Hebel, welche sich an der Scharnieren befinden (Abb. 5 - Abb. 6) und drehen Sie sie vollständig in Richtung Tür;
3) schließen Sie die Tür, bis sie die Hebel berührt und drücken Sie zuletzt die Tür so, als ob Sie sie schließen vollten und ziehen Sie sie dabei nach außen weg (Abb. 7);
4) legen Sie die Tür auf eine waargrechte Fläche.

Nach der Reinigung die Tür wird in umgekehrter Reihenfolge der Schritte wieder eingesetzt.

Die Tür sitzt richtig, wenn die Hebel perfekt in die Scharniere passen.

Gesamtanschlusswert 1825 W

Betriebsspannung (50 Hz) 230 V/400 V 3N

CE Dieses Gerät entspricht den folgenden EWG-Richtlinien:

-73/23 -90/683

(Niederspannungsrichtlinie);

- 89/336 (EMC Richtlinie);

-93/68 (algemeine Richtlinie);

und weitere Änderungen.

Das Gerät kann mit folgenden Einbau-Kochmulden bzw. Glaskeramik-Einbau-Kochfeldern kombiniert werden:

• Elektro-Kochmulde Typ: EHE 642

Gesamtanschlußwert kW 5,5

Betriebsspannung (50 Hz) 230 V

- Glaskeramik-Kochmulde Typ: EHC 641

Gesamtanschlußwert kW 5,8

Betriebsspannung (50 Hz) 230 V

Nennheizleistung

• Backofen + Elektrokochmulde 7,325 kW
• Backofen + Glaskeramik-Kochmulde 7,625 kW

Anweisungen für den Installateur

Einbau und Installation sind streng unter Beachtung der bestehenden Vorschriften durchzuführen. Jegliche Eingriffe müssen bei ausgeschaltetem Gerät vorgenommen werden. Eingriff duerfen nur von anerkannten Fachleuten durchgefuehrt werden.

Elektroanschluss

Vor dem Anschluss bitte folgendes beachten:

- Die Sicherung und die Hausinstallation müssen auf die max. Belastung des Gerätes ausgelegt sein (siehe Typenschild).

- Die Hausinstallation muss mit einem vorschriftsmässigen und den geltenden Vorschriften entsprechenden Erdanschluss ausgestattet sein.

- Die Steckdose oder der mehrpolige Ausschalter müssen auch nach erfolgter Instal-lation des Gerätes einfach zu erreichen sein.

Das Gerät wird ohne Netzkabel ausgeliefert, da je nach vorhandener Versorgungsart, ein Anschlusskabel mit normgerechtem Stecker erforderlich ist, welcher auf die auf dem Typenschild angegebene Belastung ausgelegt sein muss. Den Stecker in eine vorschriftsmässige Steckdose stecken.

Als Anschlußleitungen sind, unter Berücksichtigung des jeweils erforderlichen Nennquerschnittes, folgende Typen geeignet: H07 RN-F, H05 RN-F, H05 RR-F, H05 VV-F, H05 V2V2-F (T90), H05 BB-F. Wird der Anschluss ohne Stecker vorgenommen, oder ist dieser nicht zugänglich muss zwischen Gerät und Netzleitung ein mehrpoliger Ausschalter (z.B. Sicherungen, LS-Schalter) mit Mindestabstand zwischen den Kontakten

von 3 mm angebracht werden. Der Schalter darf den Schutzleiter an keinem Punkt unterbrechen. Der Gelb-grüne Schutzleiter sollte 2-3 cm länger als alle anderen Kabel sein.

Das Anschlusskabel muss jedenfalls so ausgelegt sein, dass es an keiner Stelle 50°C (über der Raumtemperatur) erreicht.

Nach erfolgtem Anschluss müssen die Heizelemente geprüft werden, indem sie ca. 3 Minuten lang in Betrieb gesetzt werden.

Anschluß der Klemmleiste

Das Gerät ist mit einer leicht zugänglichen 6-poligen Klemmleiste ausgestattet, deren Brücken bereits für den Betrieb bei 400 V mit Nulleiter vorgesehen sind (Abb. 8). Im Falle von verschiedener Neztpannung müßen die Brücken der Klemmleiste entsprechend dem Schema Abb. 9 umgelegt werden. Der Schutzleiter kommt an die Klemme ☐Kabel nach dem Anschluß an die Klemmleiste mit Zugentlastung befestigen.

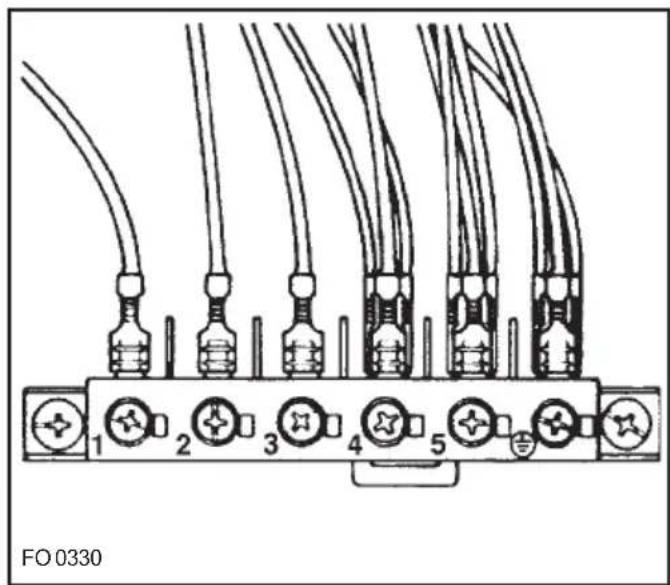

Elektrische Verbindung mit der Kochmulde

Achtung - Montageanleitung für Kochmulde, Einbauherd oder Schaltkasten beachten!

Dieses Gerät kann mit den im Kapitel "Technischen Daten" angegebenen Kochmulde-Modellen angeschlossen werden. Die Steckdose für die Verbindung der Koch-mulde befindet sich auf dem Herd-Gehäuse. Aus der Einbaukochmulde sind die Verbin-dungskabel der Heizelemente und das Schutz-leiterkabel herausgeführt; diese Kabel sind mit Steckanschluß versehen. Stecker und Verbindungskabel in die entsprechende Steckdose des Herdes stecken. Die Möglichkeit einer falschen Verbindung ist somit ausgeschlossen.

Die Erzeugerfirma lehnt jede Haftung ab, falls die Sicherheitsmassnahmen nicht beachtet werden.

Zur einwandfreien Funktion des eingebauten Gerätes muss das Einbaumöbel bzw. die Einbaunische passende Abmessungen haben.

Gemäss den bestehenden Vorschriften müssen alle Teile, die den Berührungsschutz spannungsführender und betriebsisolierter Teile gewährleisten, so befestigt sein, dass sie nicht ohne Werkzeug abgenommen werden können.

Hierzu gehört auch die Befestigung eventueller Abschluss-Seiten am Anfang oder Ende einer Anbaulinie.

Der Berührungsschutz muss auf jeden Fall durch den Einbau sichergestellt sein.

Das Gerät mit seiner Rückseite bzw, mit einer Seitenwand an höhere Küchenmöbel, Geräte bzw. Wände angestellt werden kann. An die andere Seitenwand dürfen jedoch nur andere Geräte oder Möbel mit gleicher Höhe wie das Gerät angestellt werden.

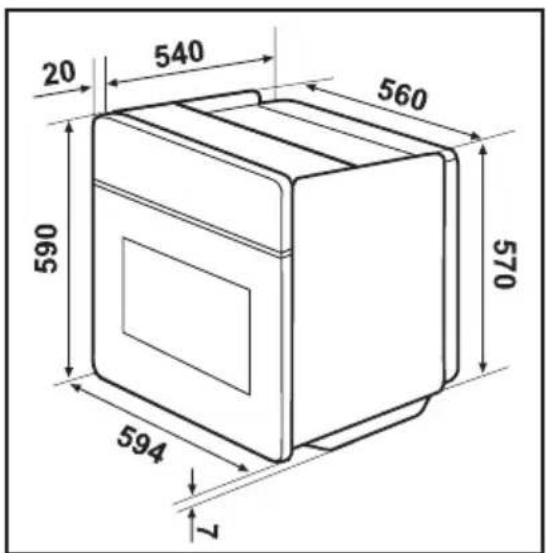

Backofenmasse (Abb. 10)

Unterbau

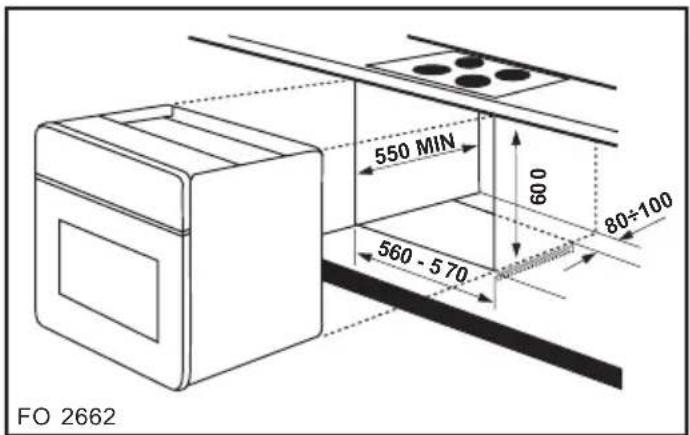

Die Einbaunische muss die in Abb. 11 angegeben Abmessungen haben.

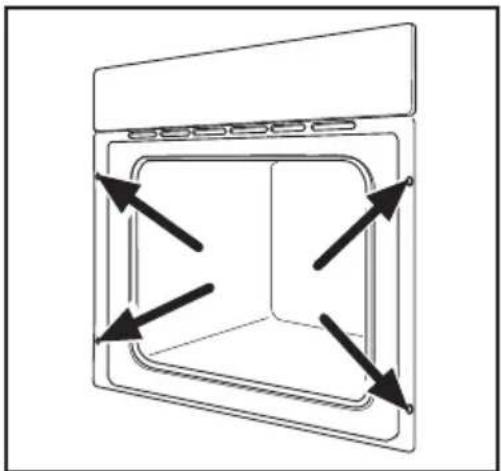

Befestigung im Möbel

Bevor das Gerät in die Nische eingeschoben wird, muss die Kochmulde angeschlossen werden (siehe betreffenden Paragraph). Herdtür öffnen und den Herd mittels der vier Holzschrauben, welche genau in die vorgesehenen Rahmenlöcher passen, am Möbel befestigen (Abb. 12).

Abb. 10

Abb. 11

Abb. 12
