Produkttyp	Kombi-Kühlschrank mit Gefrierfach
Stromversorgung	220-240 V~, 50 Hz, einphasig
Klimaklasse	Nicht angegeben, für den Hausgebrauch geeignet
Innenbeleuchtung	Glühlampe 220-240V~, 15W
Kältemittel	Nicht angegeben, aber System enthält brennbare Stoffe
Temperatureinstellung	Drehregler von 0 (Aus) bis 7 (max. Kälte)
Schnellkühlfunktion	Ein-/Ausschalter
Gefrierfach	Mit Eiswürfelschale und Schublade
Gemüsefach	Ja, mit Deckel
Ablagen	Mehrere höhenverstellbare Ablagen
Tür	Wechselbare Türen (links oder rechts öffnend)
Verstellbare Füße	Ja, zum Nivellieren
Abtauen	Automatisch für den Kühlbereich, manuell für das Gefrierfach
Kapazität	Nicht angegeben, aber für eine Familie geeignet
Geräuschpegel	Nicht angegeben
Installation	Abstand hinten 10 mm, seitlich 200 mm, oben 300 mm, Türöffnung bis 160°
Reinigung und Pflege	Weiches Tuch, warmes Wasser, mildes Reinigungsmittel; scheuernde Mittel vermeiden
Sicherheit	Nicht im Freien verwenden; offene Flammen vermeiden; Abtauen ohne scharfe Werkzeuge
Reparierbarkeit	Reparaturen durch autorisierten Techniker; geschraubte Teile nicht zerlegen
Allgemeine Informationen	Marke Whiteline, Modell MTDD 239A

Häufig gestellte Fragen - MTDD 239A Whiteline

Wie stelle ich die Temperatur des Kühlschranks ein?

Verwenden Sie den Temperaturregler oben rechts im Kühlbereich. Die Zahlen von 0 (Aus) bis 7 (max. Kälte) zeigen die Kältestufe an. Stellen Sie im Sommer zwischen 2 und 4 ein, im Winter zwischen 4 und 6. Die Position '3' wird allgemein empfohlen.

Was tun bei einem Stromausfall?

Stellen Sie den Kühlschrank 2-3 Stunden vor dem Ausfall auf die kälteste Stufe und stellen Sie Eiswürfel her. Vermeiden Sie das Öffnen der Türen. Bei einem längeren Ausfall prüfen Sie, ob sich kein Wasser im Boden und im Gefrierschub befindet.

Wie taue ich das Gefrierfach ab?

Ziehen Sie den Netzstecker, entnehmen Sie die Lebensmittel. Lassen Sie das Eis schmelzen (maximal 5 mm). Verwenden Sie keine scharfen Werkzeuge oder Haartrockner. Wischen Sie das Innere mit einem weichen Tuch ab.

Warum gibt es Kondensation an den Außenseiten?

Das ist bei feuchtem Wetter (Regen) normal. Reinigen Sie es mit einem trockenen Tuch. Dies ist kein Defekt.

Der Kühlschrank macht ein Geräusch wie fließendes Wasser, ist das normal?

Ja, das ist das Geräusch des Kältemittels, das im System zirkuliert. Das ist keine Störung.

Wie wechsle ich den Türanschlag?

Befolgen Sie die Anweisungen in der Bedienungsanleitung: Entfernen Sie die obere Abdeckung, bauen Sie die Scharniere aus, tauschen Sie die Teile und bauen Sie sie wieder zusammen. Achten Sie darauf, die Tür mit der Polsterung nach oben zu halten.

Was tun, wenn der Kühlschrank nicht genug kühlt?

Überprüfen Sie, ob der Temperaturregler nicht auf 0 steht, ob die Tür richtig schließt, ob die Dichtungen in gutem Zustand sind, ob die Belüftung ausreichend ist (10 mm hinten, 200 mm seitlich, 300 mm oben) und ob nicht zu viele Lebensmittel vorhanden sind.

Wie reinige ich das Innere des Kühlschranks?

Ziehen Sie den Netzstecker. Verwenden Sie ein weiches Tuch mit warmem Wasser und mildem Reinigungsmittel. Bei hartnäckigen Flecken etwas Alkohol verwenden. Nicht direkt mit Wasser besprühen. Reinigen Sie einmal im Monat.

Kann ich Flaschen oder Dosen in den Gefrierschrank stellen?

Nein, Flüssigkeiten in Flaschen oder Dosen können durch den Expansionsdruck explodieren. Legen Sie nur gefriergeeignete Lebensmittel hinein.

Was tun, wenn die Innenbeleuchtung nicht funktioniert?

Überprüfen Sie die Glühlampe (220-240V~, 15W). Zum Wechseln schalten Sie das Gerät spannungsfrei, entfernen Sie den Lampenschutz, tauschen Sie die Glühlampe aus und setzen Sie den Schutz wieder ein. Wenn das Problem weiterhin besteht, wenden Sie sich an einen Techniker.

BEDIENUNGSANLEITUNG MTDD 239A Whiteline

1, Abdeckplatte 2, Eisfach 3, Thermostat 4, Thermostatknopf „Ein /Aus“
5, Abdeckung Ablage 6, Abdeckung der Gemüseschale 7, Gemüseschale
8, Kompressor (rückseite) 9, Verstellbare Füsse 10, Oberes Drehgelenk
11, Obere Türdichtung 12, Mittleres Gelenk 13, Eierablage 14, Untere Türdichtung
15, Innenbeleuchtung 16+17, Türablagenfach 18, Unteres Drehgelenk

Inbetriebnahme – Temperatur einstellen

Es empfiehlt sich, das Gerät vor dem ersten Gebrauch zu reinigen. Anschließend

Netzstecker in die Steckdose stecken. Das Gerät muss unbedingt vorschriftsmäßig geerdet sein. Zu diesem Zweck ist der Stecker des Anschlusskabels mit dem dafür vorgesehenen

Kontakt versehen. Durch Öffnen der Gerätetür wird die Innenbeleuch-tung eingeschaltet.

Der Temperaturregler (3) befindet sich auf der rechten Innenseite der

Kühl-Gefrierkombination.

Stellung „0“ bedeutet, dass sich der Kühl-Gefrierkombination im ausgeschalteten Zu-stand befindet. Drehen Sie den Temperaturregler von der Stellung 0 aus im Uhrzei-gersinn, schaltet sich das Gerät automatisch ein.

Stellung „1“ = wärmste Innentemperatur

Stellung „6“ = kälteste Innentemperatur

Temperaturregler im Uhrzeigersystem drehen bedeutet im Kühlschrank wird es kälter. Bitte beachten Sie, dass sich die Temperatur in Abhängigkeit von der Umgebungs-temperatur (Aufstellungsort), von der Häufigkeit des Türöffnens und der Bestückung ändert.

Stellen Sie den Temperaturregler auf eine mittlere Position ein, dann können Sie eine eventuelle Temperaturkorrektur einfach vornehmen.

Die Einstellung des Temperaturreglers im Kühlteil beeinflusst ebenfalls die Temperatur im

Gefrierteil. Bei einer Einstellung auf der Position „6“ wird die niedrigste Temperatur erreicht.

Die Temperatur liegt normal zwischen - 18 °C und - 28 °C.

Wichtig!!

Hohe Raumtemperaturen (wie z.B. an heißen Sommertagen) und eine hohe

Temperaturreglereinstellung können zu fortdauerndem Kühlbetrieb führen. Der Grund

dafür ist, dass der Kompressor konti-nuierlich laufen muss, um die niedrige Temperatur im

Gerät beizube-halten. Das Gerät ist nicht in der Lage automatisch abzutauen, da dies nur

möglich ist, wenn der Kompressor nicht läuft (s. Abschnitt Abtauen). Es kann daher

passieren, dass sich eine dicke Reif- oder Eisschicht an der hinteren Innenwand bildet. In

diesem Falle den Temperaturregler auf eine niedrigere Stellung drehen. In dieser Stel-lung

wird der Kompressor wie gewöhnlich an- und ausgehen und das automatische Abtauen

wird fortgesetzt.

Die Lagerung von Lebensmitteln

Die Glasablage im unteren Teil des Kühlschrankes, über der Obst- und Gemü-seschale sollte immer in der gleichen Stellung verbleiben, um eine korrekte Luftzirkula-tion zu gewährleisten.

Die Abstellregale sind höhenverstellbar. Dazu die Abstellregale soweit nach vorne ziehen,

bis sie sich nach oben oder unten abschwenken und herausnehmen lassen. Das

Einsetzen in eine andere Höhe bitte in umgekehrter Reihenfolge vorneh-men.

Richtige Lagerung

Hinweis: Lebensmittel sollen immer abgedeckt oder verpackt in den Kühlraum gelan-gen, um Austrocknen und Geruchs- oder Geschmacksübertragung auf anderes Kühl-gut zu vermeiden. (bitte nur für 2 bis drei Tage aufbewahren).

Zum Verpacken eignen sich:

Frischhaltebeutel und –Folien aus Polyäthylen

Kunststoffbehälter mit Deckel

Spezielle Hauben aus Kunststoff mit Gummizug

Aluminiumfolie

Wir empfehlen Ihnen folgende Vorsichtsmaßnahmen:

Der Kühlschrank eignet sich zum Lagern von frischen Lebensmitteln und Getränken.

Lagern Sie frische, verpackte Waren auf den Abstellböden, frisches Obst und Ge-müse in der Gemüseschale.

Stellen Sie Flaschen in das Flaschenfach in der Innentür.

Lagern Sie frisches Fleisch bitte nur gut verpackt im Kühlschrank und nicht länger als für 2 bis 3 Tage. Vermeiden Sie den Kontakt mit gekochten Speisen.

Stellen Sie warme Lebensmittel erst nach dem Abkühlen in dem Kühlschrank.

Der Gefrierschank ist geeignet für die Langzeitlagerung von Tiefkühlware und zum Einfrieren von frischen Lebensmitteln.

Lagern Sie keine schäumenden Getränke im Gefrierschrank wie etwa Mineralwas-ser, Bier, Sekt, Cola, usw. Lagern Sie alkoholhaltige Getränke senkrecht (Explosi-onsgefahr).

Lagern Sie keine Plastikflaschen in den Gefrierfächern.

Wenn Sie frische Lebensmittel einfrieren wollen, verwenden Sie bitte den **** Sterne Gefrierraum (Schnellgefrierfach).

Frieren Sie nicht zu große Mengen auf einmal ein. Sie erhalten die Qualität der Lebensmittel am besten, wenn sie schnell bis zum Kern durchgefroren sind. Die Temperatur während der Einfrierphase ist über den Temperaturregler im Kühlteil zu beeinflussen.

Essen Sie keine Lebensmittel, die noch gefroren sind. Geben Sie den Kindern auch kein Eis direkt aus dem Gefrierschrank. Durch die Kälte kann es zu Verlet-zungen im Mundbereich kommen.

Die Berührung von Metallteilen im Inneren des Gefrierschrankes kann bei sehr empfindlicher Haut verbrennungsähnliche Symptome hervorrufen.

Frieren Sie keine Lebensmittel ein, die schon einmal aufgetaut waren.

Bei einem Stromausfall lassen Sie bitte die Tür geschlossen, die eingefrorenen Waren können mehrere Stunden überstehen.

Herstellung von Eiswürfeln

Füllen Sie die Eisschale zu drei Vierteln mit Wasser und stellen Sie sie ins Gefrierteil. Die

fertigen Eiswürfel lösen sich leicht aus der Schale, wenn Sie diese für kurze Zeit unter

fließendes Wasser halten.

Abtauen : Kühlteil automatisch – Gefrierteil manuell

Der Kühlschrank taut sich selbstständig ab während jeder Phase, in der der Kompres-sor

nicht läuft. Das Tauwasser wird in einem Auffangbehälter, der sich oberhalb des Kompressors befindet, gesammelt und durch die entstehende Betriebstemperatur ver-dunstet. Während der Phasen des Kühlens und Abtauens bildet sich an der Innenwand des Kühlteils eine dünne Eisschicht oder Wassertropfen.

WICHTIG: Sollte das Tauwasser aus dem Kanal zum

Auffangbehäl-ters nicht richtig ablaufen, prüfen Sie bitte, ob der Ablaufkanal eventu-ell verstopft ist. Es darf kein Wasser auf dem Boden stehen oder mit den elektrischen Teilen in Berührung kommen.

In dem Gefrierteil kann sich nach längerem Gebrauch eine Reif- bzw. Eisschicht bil-den. Erreicht diese Eisschicht eine Dicke von 6 – 8 mm, muss das Gefriergerät abge-taut und gereinigt werden. Eine zu starke Reif- bzw. Eisschicht erhöht den Energie-verbrauch.

Stellen Sie vor dem Abtauen den Temperaturregler auf die höchste Einstellung (das

Gefriergut speichert die Kälte für einige Zeit).

Ziehen Sie den Netzstecker

Leeren Sie das Gerät und lagern Sie die Waren in einem kühlen Raum.

Stellen Sie ein Gefäß mit warmem Wasser (80 °C) in den Innenraum und lassen Sie die Tür offenstehen, dies unterstützt ein schnelleres Abtauen.

Verwenden Sie keine mechanischen Gegenstände zum Entfernen der Eisschicht.

Benutzen Sie im Innenraum des Gerätes keine elektrischen Geräte zum Abtauen.

Entfernen Sie zuerst die groben Eisstücke aus dem Gefrierfach. Nachdem an-schließend die kleinen Eisstücke entfernt wurden, wird das komplette Gefrierfach mit trockenen, weichen Tüchern ab, bzw. trockengerieben.

Benützen Sie in Innern des Gerätes keine elektrischen Geräte, welche vom Her-steller nicht ausdrücklich freigegeben sind.

Gerät abschalten

Zum Abschalten des Gerätes den Temperaturregler auf Stellung „0“ drehen. Sollte das Gerät für längere Zeit außer Betrieb genommen werden:

Lebensmittel entnehmen

Temperaturregler auf Stellung „0“ drehen

Netzstecker ziehen oder Sicherung abschalten bzw. herausdrehen

Gerät gründlich reinigen (s. Abschnitt Reinigung und Pflege)

Türe anschließend geöffnet lassen, um Geruchsbildung zu vermeiden

Reinigung und Pflege

Aus hygienischen Gründen sollte das Geräteinnere, einschließlich Innenausstattung, regelmäßig gereinigt werden.

Warnung: Vor Reinigungsarbeiten das Gerät grundsätzlich abschal-ten und den

Netzstecker ziehen oder Sicherung abschalten bzw. herausdrehen. Den Netzstecker immer am Stecker aus der Steckdo-se ziehen, nie am Kabel.

Warnung: für den Lampenwechsel immer den Netzstecker aus der Steckdose

ziehen oder die Sicherung abschalten bzw. herausdrehen.

Warnung: Vor dem Lampenwechsel das Gerät abschalten und den Netzstecker

ziehen oder Sicherung abschalten bzw. herausdrehen.

Das Gerät nie mit Dampfreinigungsgeräten reinigen. Feuchtigkeit könnte in elektrische

Bauteile gelangen. Stromschlaggefahr! Heißer Dampf kann zu Schäden an

Kunststoff-teilen führen. Das Gerät muss trocken sein, bevor Sie es wieder in Betrieb

nehmen.

Wichtig! Ätherische Öle und organische Lösungsmittel können Kunststoffteile

angreifen, z. B. Saft von Zitronen- oder Apfelsinen-schalen, Buttersäure oder

Reinigungsmittel, die Essigsäure enthal-ten. Solche Substanzen nicht mit den Geräteteilen in Kontakt brin-gen. Keine scheuernden Reinigungsmittel verwenden.

Kühlgut herausnehmen. Alles abgedeckt an einem kühlen Ort lagern.

Gerät abschalten und den Netzstecker ziehen oder Sicherung abschalten bzw. herausdrehen.

Gerät einschließlich Innenausstattung mit einem Lappen und lauwarmem Wasser reinigen.

Eventuell etwas handelsübliches Geschirrspülmittel beigeben. Anschließend mit klarem Wasser nachwischen und trockenreiben.

Staubansammlungen am Kondensator erhöhen den Energieverbrauch. Reinigen Sie den Kondensator an der Geräterückwand einmal jährlich mit einer weichen Bürste oder einem Staubsauger.

Überprüfen Sie auch das Tauwasser-Ablaufloch an der Geräterückseite. Reinigen Sie es regelmäßig mit Hilfe von Pfeifenreinigern.

Nachdem alles gründlich getrocknet wurde, Gerät wieder in Betrieb nehmen.

Lampe auswechseln

Warnung: Vor dem Lampenwechsel Gerät abschalten und Netzste-cker ziehen

oder Sicherung abschalten bzw. herausdrehen.

Lampendaten: 220-240V, max. 15W

Zum Auswechseln der Lampe, Schraube herausdrehen

Auf die Lampenabdeckung drücken und Lampenabdeckung nach hinten abnehmen.

Defektes Leuchtmittel auswechseln.

Lampenabdeckung wieder einsetzen und Schraube eindrehen.

Gerät wieder einschalten.

Tipps zur Energieeinsparung

Stellen Sie das Gerät nicht in der Nähe von Herden, Heizkörpern oder anderen

Wärmequellen auf. Bei hoher Umgebungstemperatur läuft der Kompressor häufiger und länger.

Achten Sie auf ausreichende Be- und Entlüftung am Gerätesockel und an der

Ge-räterückseite. Lüftungsöffnungen dürfen Sie niemals abdecken.

Lassen Sie warme Speisen erst abkühlen, bevor Sie sie in den Kühlschrank stel- len. Lassen

Sie Gefrorenes im Kühlschrank auftauen.

Die Tür darf nur so lange wie nötig geöffnet bleiben.

Die Temperatur nicht kälter als notwendig einstellen. Die optimale Temperatur im

Kühlschrank beträgt 7°C. Sie sollte bei Kühlschränken im obersten Fach möglichst weit vorne gemessen werden.

Halten Sie den Kondensator - das Metallgitter an der Geräterückseite - immer sau-ber.

Die Türdichtungen Ihres Gerätes müssen vollkommen intakt sein, damit die Türen richtig schließen.

Ausreichende Be- und Entlüftung am Gerätesockel und an der Geräterückseite gewährleisten. Lüftungsöffnungen niemals abdecken.

Keine warmen Speisen in das Gerät stellen. Warme Speisen erst

abkühlen lassen.

Tiefkühlgut zum Auftauen in den Kühlraum legen. Die Kälte im Tiefkühlgut wird so zur Kühlung im Kühlraum genutzt.

Den Verflüssiger an der Geräterückseite immer sauber halten.

Es gibt 2 Abstandhalter in die Tasche der Bedienungsanleitung, um eine bessere Kühlleistung zu bekommen, Wir empfehlen Ihnen, installieren Sie diese 2 Teile, den Kühlschrank nach der folgenden Abbildung:

Das Wechseln des Türanschlags

Warnung:

Bevor Sie den Türanschlag wechseln, stellen Sie sicher, dass das Gerät nicht am Netz angeschlossen ist und dass Ihnen eine zweite Hilfsperson zur Verfügung steht, da das Gerät schwer ist und gekippt werden muss.

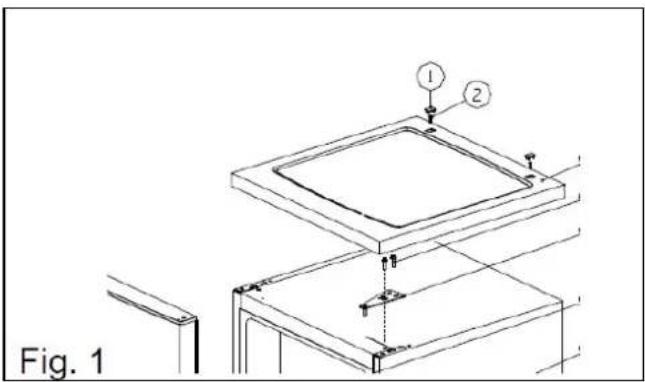

1. Entfernen Sie die Arbeitsplatte indem Sie die 2 Schrauben lösen (Fig. 1). Das obere Scharnier abnehmen und die Kühl-schranktür sicher abstellen.

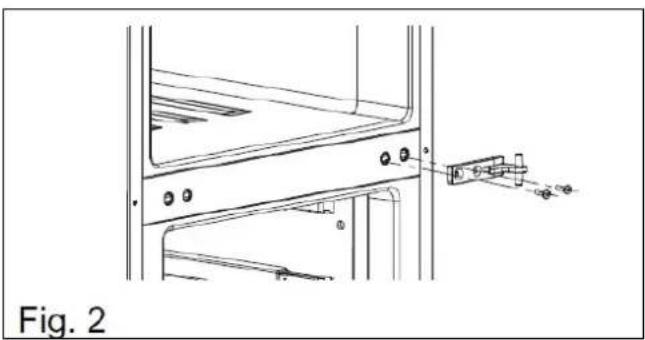

1. Lösen Sie die beiden Schrauben und entfernen das Mittelscharnier und neh-men die Gefrierschranktür ab.

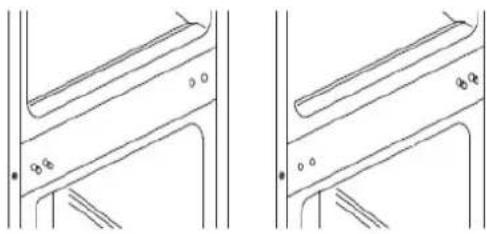

1. Tauschen Sie die Kunststoffhülsen un-ten und oben in der Gefrierschranktür und setzen Sie diese auf der linke Seite ein, die Verschlussstopfen rechts Bringen Sie die Gefrierschranktür an

1. Lösen Sie beide verstellbaren Füsse und entfernen die Halterung durch Ab-schrauben der Schrauben.

1. Lösen Sie beide verstellbaren Füsse und bringen die Gefrierschranktür auf der linken Seite an und stellen Sicher, dass die Tür angebracht ist und schrauben die beiden Schrauben dem Scharnier an.

Was tun wenn Problemlösungen

STÖRUNG MÖGLICHE URSACHEN MASSNAHMEN
1. Innenbeleuchtungfunk-tioniert nicht, aberKom-pressor läuft.	Die Glühlampe ist defekt. Wechseln Sie die Glühlampe aus:-trennen Sie das Gerät vom Stromnetz-schrauben Sie die Schraube ab-nehmen Sie die Lampenabde-ckung ab-ersetzen Sie die Glühlampe durch eine neue
2. Es steht Wasser hinter dem Gerät	Der Wasserabflußkanal ist vollständig geschlos-sen	Reinigen Sie den Wasserab-flusskanal und das Abflussrohr
3. Die Kühlgruppe läuft zu häufig an und läuft zu lan-ge	- Sie haben die Gerätetür zu oft geöffnet.- Die Luftzirkulation um das Geräte ist behindert	- Öffnen Sie nicht unnötig die Tür- Lassen Sie die Umgebung des Gerätes frei
4. Das Gerät kühlt nicht. -Das Gerät ist ausgeschaltet oder ist nicht mit Strom versorgt-Der Temperaturregler-knopf stellt auf “O”		- Prüfen Sie, ob gibt die Strom versorgung funktioniert, ob die Sicherungen intakt sind, ob der Netzstecker richtig in der Steckdose steckt- Stellen Sie den Temperatur-reglerknopf richtig ein.

Warnung:

Reparaturen an elektrischen Geräten dürfen ausschließlich nur von einem hierfür

qualifizierten Fachmann ausgeführt werden. Eine falsch bzw. nicht fachgerecht

durchgeführte Reparatur kann Gefah-ren für den Benutzer herbeiführen und führt zu einem

Verlust des Garantieanspruchs.
