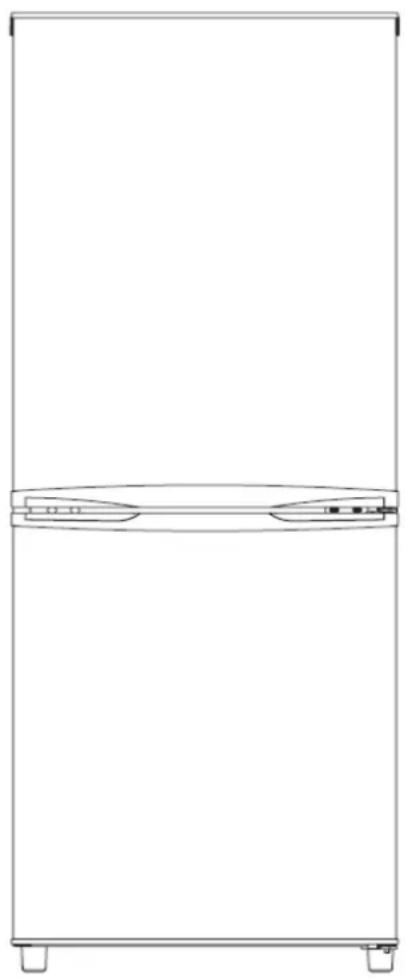

BEDIENUNGSANLEITUNG MTVC 222 A Whiteline
zweitürig Kühlschrank
Bedienungsanleitung
MT-VC 222 A++
| 1.Refrigerator Fach2.Temperature Controller3.Shelf in Kühlschrank4.Entleerrohrverlängerung5.Vegetable Schublade Cover6.Vegetable Schublade7.Freezer Fach8.Drawer in Gefrierschrank9.Power Kabel | 10.Upper Tür11.Egg Fach12.Rack auf der Upper Tür13.Upper Türdichtung14.Lower Tür15.Lower Türdichtung16.Caster17.Leg Regulator |
Hinweis: Aufgrund der unaufhörlichen Veränderung unserer Produkte Ihres Kühlschranks können sich leicht von dieser Betriebsanleitung, aber seine Funktionen und Methoden bleiben die gleichen.
Inbetriebnahme – Temperatur einstellen
Es empfiehlt sich, das Gerät vor dem ersten Gebrauch zu reinigen. Anschließend Netzstecker in die Steckdose stecken. Das Gerät muss unbedingt vorschriftsmäßig geerdet sein. Zu diesem Zweck ist der Stecker des Anschlusskabels mit dem dafür vorgesehenen Kontakt versehen. Durch Öffnen der Gerätetür wird die Innenbeleuch-tung eingeschaltet. Der Temperaturregler (3) befindet sich auf der rechten Innenseite der Kühl-Gefrierkombination.
Stellung „0“ bedeutet, dass sich der Kühl-Gefrierkombination im ausgeschalteten Zu-stand befindet. Drehen Sie den Temperaturregler von der Stellung 0 aus im Uhrzei-gersinn, schaltet sich das Gerät automatisch ein. Stellung „1“ = wärmste Innentemperatur Stellung „6“ = kälteste Innentemperatur
Temperaturregler im Uhrzeigersystem drehen bedeutet im Kühlschrank wird es kälter. Bitte beachten Sie, dass sich die Temperatur in Abhängigkeit von der Umgebungs-temperatur (Aufstellungsort), von der Häufigkeit des Türöffnens und der Bestückung ändert.
Stellen Sie den Temperaturregler auf eine mittlere Position ein, dann können Sie eine eventuelle Temperaturkorrektur einfach vornehmen.
Die Einstellung des Temperaturreglers im Kühlteil beeinflusst ebenfalls die Temperatur im Gefrierteil. Bei einer Einstellung auf der Position „6“ wird die niedrigste Temperatur erreicht. Die Temperatur liegt normal zwischen – 18 °C und – 28 °C.
Wichtig!!
Hohe Raumtemperaturen (wie z.B. an heißen Sommertagen) und eine hohe Temperaturreglereinstellung können zu fortdauerndem Kühlbetrieb führen. Der Grund dafür ist, dass der Kompressor konti-nuierlich laufen muss, um die niedrige Temperatur im Gerät beizube-halten. Das Gerät ist nicht in der Lage automatisch abzutauen, da dies nur möglich ist, wenn der Kompressor nicht läuft (s. Abschnitt Abtauen). Es kann daher passieren, dass sich eine dicke Reif- oder Eisschicht an der hinteren Innenwand bildet. In diesem Falle den Temperaturregler auf eine niedrigere Stellung drehen. In dieser Stel-lung wird der Kompressor wie gewöhnlich an- und ausgehen und das automatische Abtauen wird fortgesetzt.
Die Lagerung von Lebensmitteln
Die Glasablage im unteren Teil des Kühlschrankes, über der Obst- und Gemü-seschale sollte immer in der gleichen Stellung verbleiben, um eine korrekte Luftzirkula-tion zu gewährleisten.
Die Abstellregale sind höhenverstellbar. Dazu die Abstellregale soweit nach vorne ziehen, bis sie sich nach oben oder unten abschwenken und herausnehmen lassen. Das Einsetzen in eine andere Höhe bitte in umgekehrter Reihenfolge vorneh-men.
Richtige Lagerung
Hinweis: Lebensmittel sollen immer abgedeckt oder verpackt in den Kühlraum gelan-gen, um Austrocknen und Geruchs- oder Geschmacksübertragung auf anderes Kühl-gut zu vermeiden. (bitte nur für 2 bis drei Tage aufbewahren).
Zum Verpacken eignen sich:
Frischhaltebeutel und –Folien aus Polyäthylen
Kunststoffbehälter mit Deckel
Spezielle Hauben aus Kunststoff mit Gummizug
Aluminiumfolie
Wir empfehlen Ihnen folgende Vorsichtsmaßnahmen:
Der Kühlschrank eignet sich zum Lagern von frischen Lebensmitteln und Getränken.
Lagern Sie frische, verpackte Waren auf den Abstellböden, frisches Obst und Ge-müse in der Gemüseschale.
Stellen Sie Flaschen in das Flaschenfach in der Innentür.
Lagern Sie frisches Fleisch bitte nur gut verpackt im Kühlschrank und nicht länger als für 2 bis 3 Tage. Vermeiden Sie den Kontakt mit gekochten Speisen.
Stellen Sie warme Lebensmittel erst nach dem Abkühlen in dem Kühlschrank.
Der Gefrierschank ist geeignet für die Langzeitlagerung von Tiefkühlware und zum Einfrieren von frischen Lebensmitteln.
Lagern Sie keine schäumenden Getränke im Gefrierschrank wie etwa Mineralwas-ser, Bier, Sekt, Cola, usw. Lagern Sie alkoholhaltige Getränke senkrecht (Explosi-onsgefahr).
Lagern Sie keine Plastikflaschen in den Gefrierfächern.
Wenn Sie frische Lebensmittel einfrieren wollen, verwenden Sie bitte den **** Sterne Gefrierraum (Schnellgefrierfach).
Frieren Sie nicht zu große Mengen auf einmal ein. Sie erhalten die Qualität der Lebensmittel am besten, wenn sie schnell bis zum Kern durchgefroren sind. Die Temperatur während der Einfrierphase ist über den Temperaturregler im Kühlteil zu beeinflussen.
Essen Sie keine Lebensmittel, die noch gefroren sind. Geben Sie den Kindern auch kein Eis direkt aus dem Gefrierschrank. Durch die Kälte kann es zu Verlet-zungen im Mundbereich kommen.
Die Berührung von Metallteilen im Inneren des Gefrierschrankes kann bei sehr empfindlicher Haut verbrennungsähnliche Symptome hervorrufen.
Frieren Sie keine Lebensmittel ein, die schon einmal aufgetaut waren.
Bei einem Stromausfall lassen Sie bitte die Tür geschlossen, die eingefrorenen Waren können mehrere Stunden überstehen.
Herstellung von Eiswürfeln
Füllen Sie die Eisschale zu drei Vierteln mit Wasser und stellen Sie sie ins Gefrierteil. Die fertigen Eiswürfel
lösen sich leicht aus der Schale, wenn Sie diese für kurze Zeit unter fließendes Wasser halten.
Abtauen : Kühlteil automatisch – Gefrierteil manuell
Der Kühlschrank taut sich selbstständig ab während jeder Phase, in der der Kompres-sor nicht läuft. Das
Tauwasser wird in einem Auffangbehälter, der sich oberhalb des Kompressors befindet, gesammelt und durch die entstehende Betriebstemperatur ver-dunstet.
Während der Phasen des Kühlens und Abtauens bildet sich an der Innenwand des Kühlteils eine dünne Eisschicht oder Wassertropfen.
WICHTIG: Sollte das Tauwasser aus dem Kanal zum
Auffangbehäl-ters nicht richtig ablaufen, prüfen Sie bitte, ob der Ablaufkanal eventu-ell verstopft ist. Es darf
kein Wasser auf dem Boden stehen oder mit den elektrischen Teilen in Berührung kommen.
In dem Gefrierteil kann sich nach längerem Gebrauch eine Reif- bzw. Eisschicht bil-den. Erreicht diese Eisschicht eine Dicke von 6 – 8 mm, muss das Gefriergerät abge-taut und gereinigt werden. Eine zu starke Reif- bzw. Eisschicht erhöht den Energie-verbrauch.
Stellen Sie vor dem Abtauen den Temperaturregler auf die höchste Einstellung (das Gefriergut speichert die
Kälte für einige Zeit).
Ziehen Sie den Netzstecker
Leeren Sie das Gerät und lagern Sie die Waren in einem kühlen Raum.
Stellen Sie ein Gefäß mit warmem Wasser (80 °C) in den Innenraum und lassen Sie die Tür offenstehen, dies unterstützt ein schnelleres Abtauen.
Verwenden Sie keine mechanischen Gegenstände zum Entfernen der Eisschicht.
Benutzen Sie im Innenraum des Gerätes keine elektrischen Geräte zum Abtauen.
Entfernen Sie zuerst die groben Eisstücke aus dem Gefrierfach. Nachdem an-schließend die kleinen Eisstücke entfernt wurden, wird das komplette Gefrierfach mit trockenen, weichen Tüchern ab, bzw. trockengerieben.
Benützen Sie in Innern des Gerätes keine elektrischen Geräte, welche vom Her-steller nicht ausdrücklich freigegeben sind.
Gerät abschalten
Zum Abschalten des Gerätes den Temperaturregler auf Stellung „0“ drehen. Sollte das Gerät für längere Zeit außer Betrieb genommen werden:
Lebensmittel entnehmen
Temperaturregler auf Stellung „0“ drehen
Netzstecker ziehen oder Sicherung abschalten bzw. herausdrehen
Gerät gründlich reinigen (s. Abschnitt Reinigung und Pflege)
Türe anschließend geöffnet lassen, um Geruchsbildung zu vermeiden
Reinigung und Pflege
Aus hygienischen Gründen sollte das Geräteinnere, einschließlich Innenausstattung, regelmäßig gereinigt werden.
Warnung: Vor Reinigungsarbeiten das Gerät grundsätzlich abschal-ten und den Netzstecker ziehen
oder Sicherung abschalten bzw. herausdrehen. Den Netzstecker immer am Stecker aus der Steckdo-se ziehen, nie am Kabel.
Warnung: für den Lampenwechsel immer den Netzstecker aus der Steckdose ziehen oder die
Sicherung abschalten bzw. herausdrehen.
Warnung: Vor dem Lampenwechsel das Gerät abschalten und den Netzstecker ziehen oder
Sicherung abschalten bzw. herausdrehen.
Das Gerät nie mit Dampfreinigungsgeräten reinigen. Feuchtigkeit könnte in elektrische Bauteile gelangen.
Stromschlaggefahr! Heißer Dampf kann zu Schäden an Kunststoff-teilen führen. Das Gerät muss trocken sein, bevor Sie es wieder in Betrieb nehmen.
Wichtig! Ätherische Öle und organische Lösungsmittel können Kunststoffteile angreifen, z. B. Saft von
Zitronen- oder Apfelsinen-schalen, Buttersäure oder Reinigungsmittel, die Essigsäure enthal-ten. Solche Substanzen nicht mit den Geräteteilen in Kontakt brin-gen. Keine scheuernden Reinigungsmittel verwenden. Kühlgut herausnehmen. Alles abgedeckt an einem kühlen Ort lagern.
Gerät abschalten und den Netzstecker ziehen oder Sicherung abschalten bzw. herausdrehen.
Gerät einschließlich Innenausstattung mit einem Lappen und lauwarmem Wasser reinigen. Eventuell etwas handelsübliches Geschirrspülmittel beigeben. Anschließend mit klarem Wasser nachwischen und trockenreiben.
Staubansammlungen am Kondensator erhöhen den Energieverbrauch. Reinigen Sie den Kondensator an der Geräterückwand einmal jährlich mit einer weichen Bürste oder einem Staubsauger.
Überprüfen Sie auch das Tauwasser-Ablaufloch an der Geräterückseite. Reinigen Sie es regelmäßig mit Hilfe von Pfeifenreinigern.
Nachdem alles gründlich getrocknet wurde, Gerät wieder in Betrieb nehmen.
Lampe auswechseln
Warnung: Vor dem Lampenwechsel Gerät abschalten und Netzste-cker ziehen oder Sicherung
abschalten bzw. herausdrehen.
Lampendaten: 220-240V\~, max. 15W
Zum Auswechseln der Lampe, Schraube herausdrehen
Auf die Lampenabdeckung drücken und Lampenabdeckung nach hinten abnehmen.
Defektes Leuchtmittel auswechseln.
Lampenabdeckung wieder einsetzen und Schraube eindrehen.
Gerät wieder einschalten.
Tipps zur Energieeinsparung
Stellen Sie das Gerät nicht in der Nähe von Herden, Heizkörpern oder anderen Wärmequellen auf. Bei hoher Umgebungstemperatur läuft der Kompressor häufiger und länger.
Achten Sie auf ausreichende Be- und Entlüftung am Gerätesockel und an der Ge-räterückseite.
Lüftungsöffnungen dürfen Sie niemals abdecken.
Lassen Sie warme Speisen erst abkühlen, bevor Sie sie in den Kühlschrank stel- len. Lassen Sie Gefrorenes im Kühlschrank auftauen.
Die Tür darf nur so lange wie nötig geöffnet bleiben.
Die Temperatur nicht kälter als notwendig einstellen. Die optimale Temperatur im Kühlschrank beträgt 7°C. Sie sollte bei Kühlschränken im obersten Fach möglichst weit vorne gemessen werden.
Halten Sie den Kondensator - das Metallgitter an der Geräterückseite - immer sau-ber.
Die Türdichtungen Ihres Gerätes müssen vollkommen intakt sein, damit die Türen richtig schließen.
Ausreichende Be- und Entlüftung am Gerätesockel und an der Geräterückseite gewährleisten. Lüftungsöffnungen niemals abdecken.
Keine warmen Speisen in das Gerät stellen. Warme Speisen erst abkühlen lassen.
Tiefkühlgut zum Auftauen in den Kühlraum legen. Die Kälte im Tiefkühlgut wird so zur Kühlung im Kühlraum genutzt.
Den Verflüssiger an der Geräterückseite immer sauber halten.

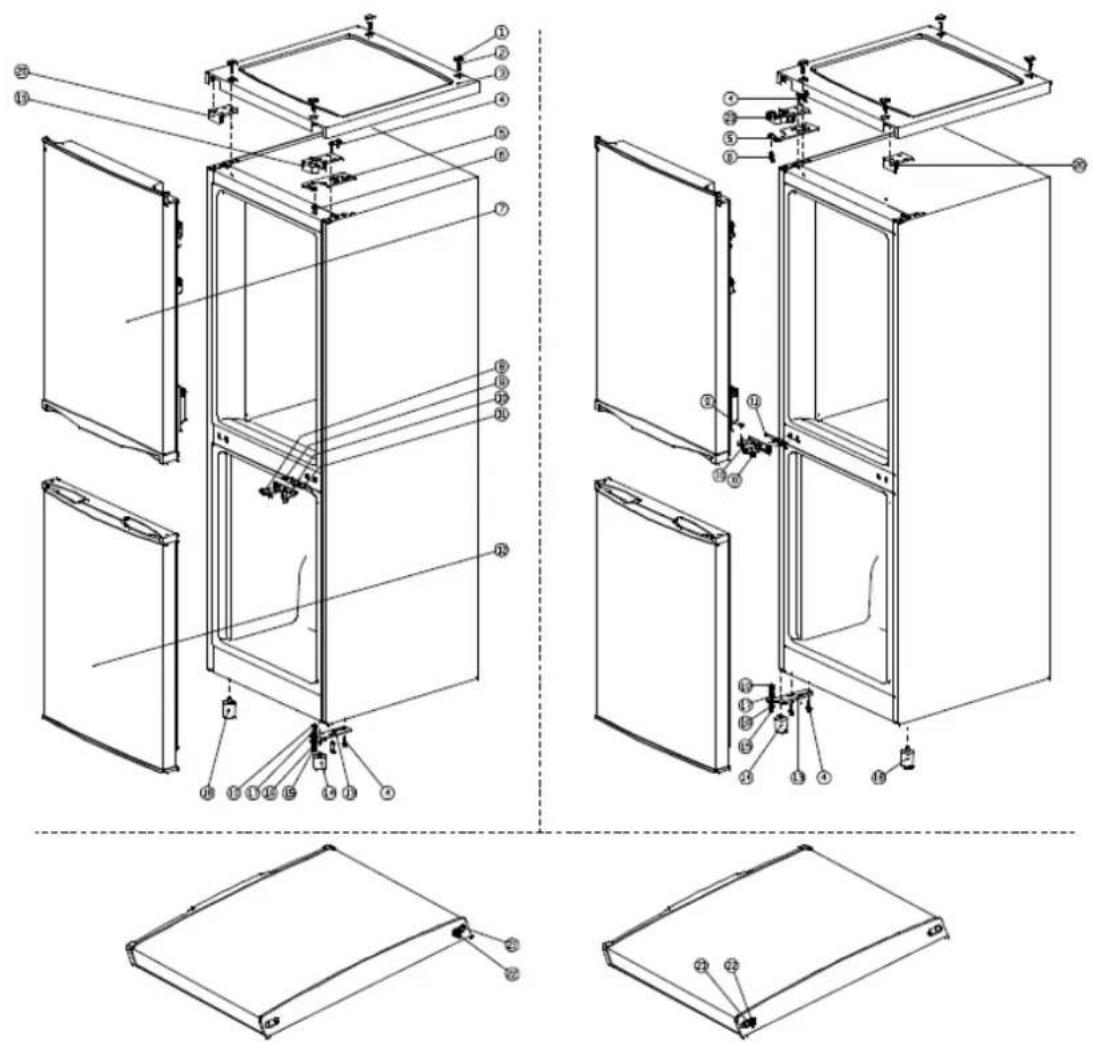

Das Wechseln des Türanschlags
Dieser Kühlschrank kann entweder aus dem linken oder rechten Seite geöffnet werden. Wenn Sie die Tür von der anderen Seite öffnen möchten, folgen Sie bitte den nachstehenden Anweisungen.
-
Schraubdeckel 2. Schraube 3. Obere Abdeckung 5. Obere Scharnier 6. Pin 7. Obere Tür 8. Mittelgelenk 12. Untere Tür 13. Unteres Scharnier 14. Bein Regler 17. Pin 18. Bein Regler (H) 19. Upper Scharnierabdeckung 20. Obere Abdeckung Deck Stück 22. Limited block 23. Upper Scharnierabdeckung (L)
-
Entfernen Sie den Schraubdeckel (1), entfernen Sie die Schrauben (2) und die obere Abdeckung (3) und obere Scharnier (5), entfernen Sie die obere Klappe (7).
- Entfernen Sie die Mitte Scharnier (8) und die untere Klappe (12), denken Sie daran halten die gepolsterte Oberfläche der Tür nach oben zum Kratzen zu verhindern.
- Entfernen Sie das untere Scharnier (13), Bein-Regler (H) (18), die auf der linken Seite.
- Entfernen der Stift (17), und das Bein Regler (14) des unteren Scharniers (13), und übertragen Sie dann den Stift / Bein Regler auf der gegenüberliegenden Seite des unteren Scharniers.
- Legen Sie das untere Scharnier (13) in der linken unteren Seite, fixieren Sie das untere Scharnier am Gehäuse, und befestigen Sie das Bein Regler (H) (18) in der rechten unteren Seite.
- Entfernen Sie das begrenzte Blöcke (22) auf der rechten unteren Seite des oberen und unteren Tür Tür, und dann den begrenzten Blöcke (22) auf der unteren linken Seite der Tür.
-
Entfernen der Stift (20) aus dem oberen Scharnier, und diese anschließend auf der gegenüberliegenden Seite des oberen Scharniers.
-
Setzen Sie die untere Tür auf das untere Scharnier, halten Sie die Tür Ebene, dann fixieren Sie das mittlere Scharnier, obere Tür und die obere Scharnier am Schrank.
- Entfernen Sie das obere Scharnier Abdeckung (19) von der oberen Abdeckung, und übertragen Sie dann die obere Abdeckung Deck Stück (20) auf die gegenüberliegende Seite des Deckels, , und fixieren Sie das obere Scharnier Abdeckung (L) (23) auf der linken Seite der oberen Abdeckung.
- Befestigen Sie die obere Abdeckung und Schraubdeckel.
Was tun wenn Problemlösungen
| STÖRUNG | MÖGLICHE URSACHEN | MASSNAHMEN |
| 1. Innenbeleuchtung funk-tioniert nicht, aber Kom-pressor läuft. | Die Glühlampe ist defekt. | Wechseln Sie die Glühlampe aus:-trennen Sie das Gerät vom Stromnetz-schrauben Sie die Schraube ab-nehmen Sie die Lampenabde-ckung ab-ersetzen Sie die Glühlampe durch eine neue |
| 2. Es steht Wasser hinter dem Gerät | Der Wasserabflußkanal ist vollständig geschlos-sen | Reinigen Sie den Wasserab-flusskanal und das Abflussrohr |
| 3. Die Kühlgruppe läuft zu häufig an und läuft zu lan-ge | - Sie haben die Gerätetür zu oft geöffnet.- Die Luftzirkulation um das Geräte ist behindert | - Öffnen Sie nicht unnötig die Tür- Lassen Sie die Umgebung des Gerätes frei |
| 4. Das Gerät kühlt nicht. | -Das Gerät ist ausgeschaltet oder ist nicht mit Strom versorgt-Der Temperaturregler-knopf stellt auf “O” | - Prüfen Sie, ob gibt die Strom versorgung funktioniert, ob die Sicherungen intakt sind, ob der Netzstecker richtig in der Steckdose steckt- Stellen Sie den Temperatur-reglerknopf richtig ein. |
Warnung:
Reparaturen an elektrischen Geräten dürfen ausschließlich nur von einem hierfür qualifizierten Fachmann ausgeführt werden. Eine falsch bzw. nicht fachgerecht durchgeführte Reparatur kann Gefah-ren für den Benutzer herbeiführen und führt zu einem Verlust des Garantieanspruchs.
