BEDIENUNGSANLEITUNG MCD5500 Soundmaster

Web: www.woerlein.com

9103/7670

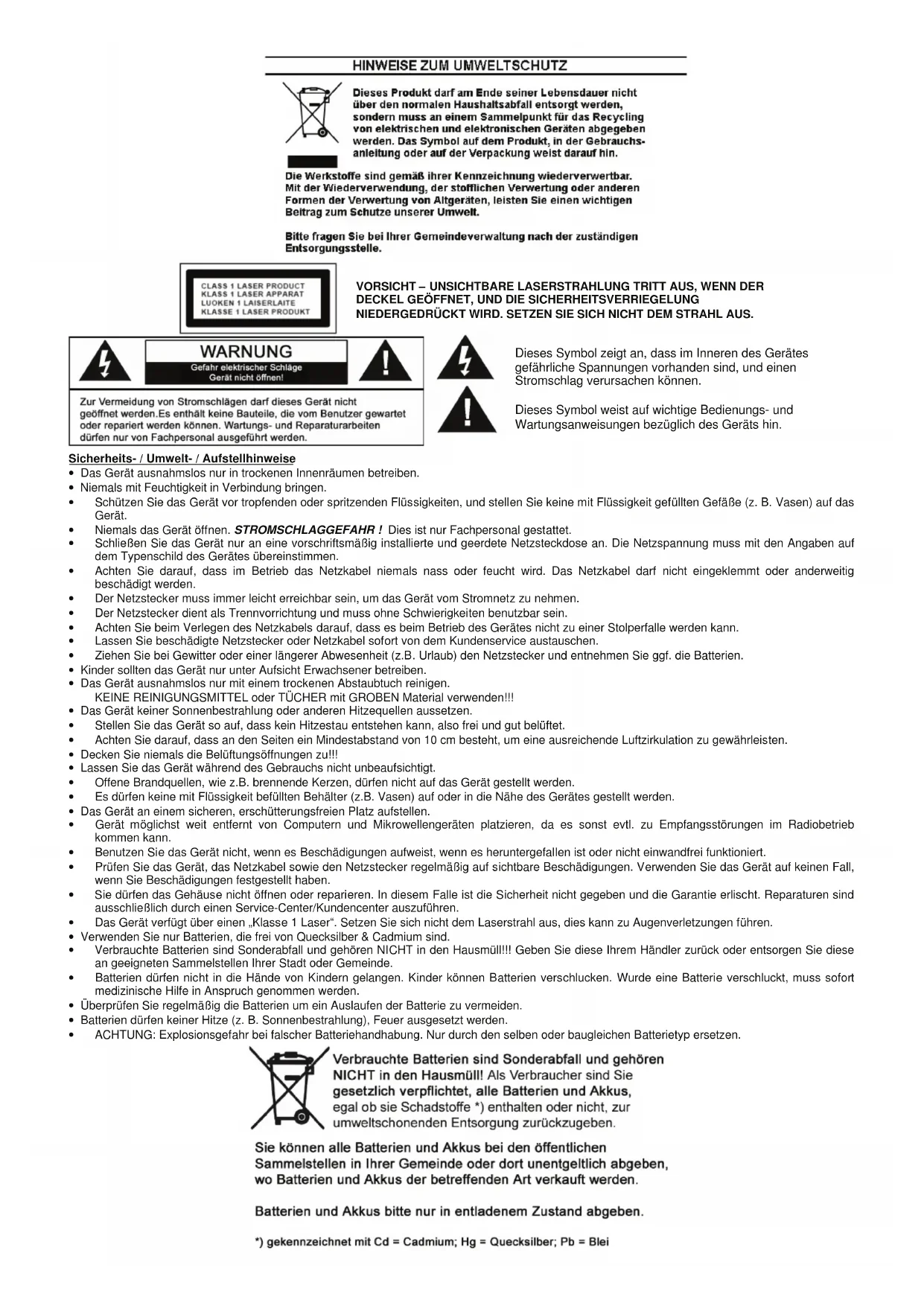

HINWEISE ZUM UMWELTSCHUTZ

Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall entsorgt werden, sondern muss an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden. Das Symbol auf dem Produkt, in der Gebrauchsanleitung oder auf der Verpackung weist darauf hin.

Die Werkstoffe sind gemäß ihrer Kennzeichnung wiederverwertbar. Mit der Wiederverwendung, der stofflichen Verwertung oder anderen Formen der Verwertung von Altgeräten, leisten Sie einen wichtigen Beitrag zum Schutze unserer Umwelt.

Bitte fragen Sie bei Ihrer Gemeindeverwaltung nach der zuständigen Entsorgungsstelle.

VORSICHT – UNSICHTBARE LASERSTRAHLUNG TRITT AUS, WENN DER DECKEL GEÖFFNET, UND DIE SICHERHEITSVERRIEGELUNG NIEDERGEDRÜCKT WIRD. SETZEN SIE SICH NICHT DEM STRAHL AUS.

WARNUNG Gefahr elektrischer Schläge Gerät nicht öffnen!

Zur Vermeidung von Stromschlägen darf dieses Gerät nicht geöffnet werden. Es enthält keine Bauteile, die vom Benutzer gewartet oder repariert werden können. Wartungs- und Reparaturarbeiten dürfen nur von Fachpersonal ausgeführt werden.

Dieses Symbol zeigt an, dass im Inneren des Gerätes gefährliche Spannungen vorhanden sind, und einen Stromschlag verursachen können.

Dieses Symbol weist auf wichtige Bedienungs- und Wartungsanweisungen bezüglich des Geräts hin.

Sicherheits- / Umwelt- / Aufstellhinweise

• Das Gerät ausnahmslos nur in trockenen Innenräumen betreiben.
• Niemals mit Feuchtigkeit in Verbindung bringen.
• Schützen Sie das Gerät vor tropfenden oder spritzenden Flüssigkeiten, und stellen Sie keine mit Flüssigkeit gefüllten Gefäße (z. B. Vasen) auf das Gerät.
• Niemals das Gerät öffnen. STROMSCHLAGGEFAHR! Dies ist nur Fachpersonal gestattet.
• Schließen Sie das Gerät nur an eine vorschriftsmäßig installierte und geerdete Netzsteckdose an. Die Netzspannung muss mit den Angaben auf dem Typenschild des Gerätes übereinstimmen.
• Achten Sie darauf, dass im Betrieb das Netzkabel niemals nass oder feucht wird. Das Netzkabel darf nicht eingeklemmt oder anderweitig beschädigt werden.
  • Der Netzstecker muss immer leicht erreichbar sein, um das Gerät vom Stromnetz zu nehmen.
  • Der Netzstecker dient als Trennvorrichtung und muss ohne Schwierigkeiten benutzbar sein.
• Achten Sie beim Verlegen des Netzkabels darauf, dass es beim Betrieb des Gerätes nicht zu einer Stolperfalle werden kann.
  • Lassen Sie beschädigte Netzstecker oder Netzkabel sofort von dem Kundenservice austauschen.
  • Ziehen Sie bei Gewitter oder einer längerer Abwesenheit (z.B. Urlaub) den Netzstecker und entnehmen Sie ggf. die Batterien.
• Kinder sollten das Gerät nur unter Aufsicht Erwachsener betreiben.
  • Das Gerät ausnahmslos nur mit einem trockenen Abstaubtuch reinigen.

KEINE REINIGUNGSMITTEL oder TÜCHER mit GROBEN Material verwenden!!!

• Das Gerät keiner Sonnenbestrahlung oder anderen Hitzequellen aussetzen.
• Stellen Sie das Gerät so auf, dass kein Hitzestau entstehen kann, also frei und gut belüftet.
- Achten Sie darauf, dass an den Seiten ein Mindestabstand von 10 cm besteht, um eine ausreichende Luftzirkulation zu gewährleisten.
- Decken Sie niemals die Belüftungsöffnungen zu!!!
- Lassen Sie das Gerät während des Gebrauchs nicht unbeaufsichtigt.
• Offene Brandquellen, wie z.B. brennende Kerzen, dürfen nicht auf das Gerät gestellt werden.
- Es dürfen keine mit Flüssigkeit befüllten Behälter (z.B. Vasen) auf oder in die Nähe des Gerätes gestellt werden.
- Das Gerät an einem sicheren, erschütterungsfreien Platz aufstellen.
- Gerät möglichst weit entfernt von Computern und Mikrowellengeräten platzieren, da es sonst evtl. zu Empfangsstörungen im Radiobetrieb kommen kann.
- Benutzen Sie das Gerät nicht, wenn es Beschädigungen aufweist, wenn es heruntergefallen ist oder nicht einwandfrei funktioniert.
- Prüfen Sie das Gerät, das Netzkabel sowie den Netzstecker regelmäßig auf sichtbare Beschädigungen. Verwenden Sie das Gerät auf keinen Fall, wenn Sie Beschädigungen festgestellt haben.
- Sie dürfen das Gehäuse nicht öffnen oder reparieren. In diesem Falle ist die Sicherheit nicht gegeben und die Garantie erlischt. Reparaturen sind ausschließlich durch einen Service-Center/Kundencenter auszuführen.
• Das Gerät verfügt über einen „Klasse 1 Laser“. Setzen Sie sich nicht dem Laserstrahl aus, dies kann zu Augenverletzungen führen.
- Verwenden Sie nur Batterien, die frei von Quecksilber & Cadmium sind.
- Verbrauchte Batterien sind Sonderabfall und gehören NICHT in den Hausmüll!!! Geben Sie diese Ihrem Händler zurück oder entsorgen Sie diese an geeigneten Sammelstellen Ihrer Stadt oder Gemeinde.
- Batterien dürfen nicht in die Hände von Kindern gelangen. Kinder können Batterien verschlucken. Wurde eine Batterie verschluckt, muss sofort medizinische Hilfe in Anspruch genommen werden.
- Überprüfen Sie regelmäßig die Batterien um ein Auslaufen der Batterie zu vermeiden.
- Batterien dürfen keiner Hitze (z. B. Sonnenbestrahlung), Feuer ausgesetzt werden.
• ACHTUNG: Explosionsgefahr bei falscher Batteriehandhabung. Nur durch den selben oder baugleichen Batterietyp ersetzen.

Verbrauchte Batterien sind Sonderabfall und gehören NICHT in den Hausmüll! Als Verbraucher sind Sie gesetzlich verpflichtet, alle Batterien und Akkus, egal ob sie Schadstoffe *) enthalten oder nicht, zur umweltschonenden Entsorgung zurückzugeben.

Sie können alle Batterien und Akkus bei den öffentlichen Sammelstellen in Ihrer Gemeinde oder dort unentgeltlich abgeben, wo Batterien und Akkus der betreffenden Art verkauft werden.

Batterien und Akkus bitte nur in entladenem Zustand abgeben.

*) gekennzeichnet mit Cd = Cadmium; Hg = Quecksilber; Pb = Blei

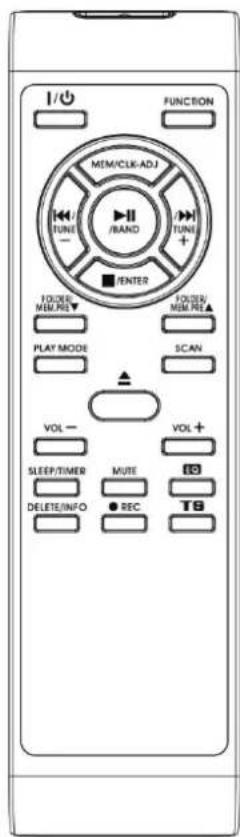

Fernbedienung

Bedienelemente Tasten Beschreibung

On/standby	Drücken Sie um das Gerät Ein / Aus zuschalten
Play/pause/stand	Im CD/USB Modus: Drücken um die Wiedergabe zu starten / unterbrechen.Im DAB Modus: Drücken um zwischen DAB und UKW zu wechseln.
Skip up/down / Rune+/-	Drücken um den nächsten Titel bei CD/USB zu Spielen.Drücken um die Radiofrequenz Manuell einzustellen.
Stop ■/Enter	Im CD/USB Modus: Drücken um die Wiedergabe zu unterbrechen.Im UKW Modus: Drücken um zwischen Stereo und Mono zu wählen.
Folder/Pre Up-Down	Im Radio Modus: Drücken um Zugriff auf gespeicherte Sender zu erhalten.Im USB Modus: Drücken um Ordner zu wählen.
Play mode	Im CD Modus: Drücken um die Zufall/Wiederhol Funktion zu aktivieren.
Open/close	Drücken zum Öffnen / Schließen des CD-Fach
Volume -/+	Drücken um die Lautstärke einzustellen.
Sleep/Timer	Im Eingeschalteten Zustand: Drücken um die Sleep-Funktion zu aktivieren.Im Standby Modus: Drücken und halten um in den Uhreinstellungsmodus zu wechseln, kurz Drücken um den Wecker zu aktivieren Bzw. deaktivieren.
Del/info	Im USB Modus: Drücken um Daten auf USB/SD zu löschen.Im MP3 Wiedergabemodus: Drücken um ID3 Funktion zu aktivieren.Im DAB/UKW Modus: Drücken um Senderinformationen zu erhalten.
Rec	Drücken um die Aufnahmefunktion zu aktivieren
Function	Drücken um eine Funktion zu wählen.
Mem/Clk-adj	Im Standby Modus : Drücken und halten um die Uhrzeit einzustellenIm CD/USB/SD/Radio Modus: Drücken um Sender zu Speichern.
Scan	Im UKW/DAB Modus: Drücken für einen automatischen Sendersuchlauf
Preset EQ	Drücken um aus verschiedenen EQ Einstellungen zu wählen.
T5	Im Aufnahmemodus: Drücken um die Titel-Trennung zu aktivieren.
Mute	Drücken um den Ton zu unterbrechen.

I/O FUNCTION MEM/CLK-ADJ TUNE /BAND TUNE ENTER TOLER MEM.PRE TOLER MEM.PRE▲ PLAY MODE SCAN VOL - VOL + SLEEP/TIMER MUTE IO DELETE/INFO ● REC T8

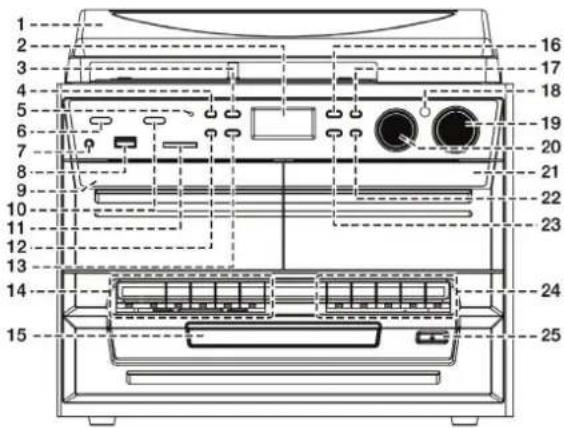

Bedienelemente

1) Staubschutz
2) LCD Display
3) Stop ■ /Enter Taste
4) Aufnahmetaste
5) Stromkontrolllampe
6) Ein/Standby Taste
7) Kopfhörerbuchse
8) USB Buchse
9) Kassettendeck 1
10) Funktionswahl
11) SD Karten Buchse
12) Mem/Clock-Adjust Taste
13) Zurück Taste
14) Steuerung Kassettendeck 1
15) CD Fach
16) Play/Pause 🚠️ Paste
17) Preset EQ Taste
18) Fernbedienungssensor
19) Lautstärkenregler
20) Höhen / Tiefen Regler
21) Kassettendeck 2
22) Folder/Preset -Taste
23) Vor ▶▶▶ Taste
24) Steuerung kassettendeck 2
25) CD-Fach Öffnen/Schließen
26) Spindel Adapter
27) Plattenspieler Geschwindigkeitsregler
28) Auto Stop Ein / Aus
29) Plattenarmhalterung
30) Antennenbuchse
31) Line out Buchse
32) Lautsprecher Buchse
33) Stromkabel

dieses Gerät darf nur von qualifizierten Technikern Modifiziert oder Repariert werden.

Vorsichtsmaßnahmen für die Benutzung

Installation

• Alle Komponenten auspacken und das Schutzmaterial entfernen.
• Netzspannung überprüfen und alle anderen Verbindungen herstellen, bevor Sie das Gerät ans Stromnetz anschließen.
• Die Belüftungsöffnungen nicht blockieren. Achten Sie darauf, dass um das Gerät herum mehrere Zentimeter freier Platz ist.

Montage der Abdeckung

1. Die Plastiklhalterung nach hinten drücken.
2. Die Plastikhalterung mit der Abdeckung verbinden
3. Das Scharnier der Abdeckung mit dem Hauptgerät verbinden

Anschluss

1. Stecken Sie das Netzkabel (33) in eine Wechselstrom-Steckdose und die Lautsprecherkabel in die Lautsprecheranschlüsse (32).
2. Schalten Sie das Gerät ein (6), wenn das Display (2) zu Leuchten beginnt, ist ihr Gerät Betriebsbereit.

Einstellen der Uhrzeit

1. Stellen Sie das Gerät in den Standby-Modus.
2. Drücken und halten Sie die "Mem/Clk-Adj" Taste (12), bis im Display "24HR" blinkt. Drücken Sie nun die ▶▶I oder ◀◀◀ Taste (23/13), um zwischen 12 oder 24 Stunden Uhrzeit-Format zu wählen. Drücken Sie zum Bestätigen erneut die "Mem/Clk-Adj" button (12).
3. Die ersten zwei Ziffern "0:00" beginnen zu blinken. Drücken Sie die ▶ oder Taste (23/13) um die Stunden einzustellen. Bestätigen Sie ihre Eingabe erneut durch Drücken der "Mem/Clk-Adj" T (12) Taste.
4. Die dritte und vierte Ziffer "00:00" beginnt zu blinken. Drücken Sie die ▶▶1 oder ◀◀ Taste (23/13), um die Minuten einzustellen, Bestätigen Sie auch hier erneut mit der "Preset/Clk-Adj" Taste (12).

Die Uhrzeiteinstellung wird automatisch beendet, wenn keine Tasten in einem Zeitraum von etwa 5 Sekunden gedrückt wird.
Das Gerät verliert die eingestellte Uhrzeit sobald das Gerät vom Strom Getrennt wird. Wir empfehlen ihnen das Gerät in den Standby-Modus zu wechseln.

Radio hören (UKW)

Manuelle Sendersuche

1. Schliessen Sie die beiliegende DAB/UKW Antenne an die Antennenbuchse (30) an und schalten das Gerät mit der Taste ON/STANDBY (6) an. Im Anschluss drücken Sie die Function Taste (10) und wählen den „DAB“ Modus aus. Mit der BAND Taste (16) schalten Sie auf UKW/FM.
2. Stellen Sie mit den vor/zurück-Tasten (23/13) den gewünschten Radiosender ein.
3. Die Lautstärke mit dem Lautstärkeregler (19) wie gewünscht einstellen.

Automatischer Sendersuchlauf (Fernbedienung)

1. Schalten Sie das Gerät auf den UKW Modus.
2. Drücken Sie die SCAN-Taste auf der Fernbedienung, das Gerät bleibt bei dem zuerst gefundenen Sener automatisch stehen. Drücken und halten Sie die SCAN-Taste gedrückt, bis der Sendersuchlauf Rückwerts Buft. Verfügt der ausgestrahlte Sender über RDS (Radio Data System) wird das Gerät die Uhrzeit aufgrund der übermittelten Daten automatisch Synchronisieren.
3. Drehen Sie den Lautstärkeregler (19) auf die gewünschte Lautstärke.

Durch Drücken der Taste DELETE/INFO (auf der Fembedienung) haben Sie die Möglichkeit zwischen verschiedenen Senderinformationen (falls übertragen vom jeweiligen Sender) zu wechseln. Radio text→ program type→ signal Stärke→ Datum/Zeit→ Frequenz→ Mono/Stereo

DAB Radio

1. Stellen Sie Das Gerät auf den DAB-Modus, durch Drücken der Funktionstaste (10).
2. Drücken Sie die SCAN-Taste auf der Fernbedienung. Das Gerät Scant den DAB Frequenzbereich, und speichert gefundene Sender automatisch. Drücken Sie die vor/zurück-Taste um zwischen den gefundenen Sendern zu wählen.
3. Drücken Sie wiederholt die Info-Taste um folgende DAB Sender Informationen zu erhalten: Gruppen Name → Frequenz → Bit Rate → Signal stärke → Datum/Zeit → Programm Typ → Laufschrift
4. Drehen Sie den Lautstärkenregler (19) auf die gewünschte Lautstärke.

Festsenderspeicher

Sie können bis zu 40 Radiosender im Festsenderspeicher abspeichern. (20-FM/20-DAB).

1. Stellen Sie das Gerät in den UKW / DAB-Modus.
2. Stellen Sie einen gewünschten Sender ein den Sie speichern möchten.
3. Drücke und halten Sie die Mem/Clock-Adjust Taste (12) gedrückt, "Preset Empty 1" erscheint im Display und blinkt.
4. Drücken Sie Wiederholt die Folder/ Pre up Taste (22) um einen Freien Speicherplatz zu Wählen.
5. Drücken Sie die Mem/Clock-Adjust Taste (12), um den gewählten Speicherplatz zu bestätigen.
6. Wiederholen Sie die Schritte 2 bis 5, um weitere Sender zu Speichern.

Festsenderspeicher Abrufen

1. Drücken Sie die Mem/Clock-Adjust-Taste (12), für den Zugriff auf die Festsenderspeicherliste.
2. Drücken Sie die Folder/ Pre up Taste (22), um den gewünschten Sender zu wählen.
3. Drücken Sie die Memory/Clock-Adjust Taste (12) um den gewählten Sender zu bestätigen.
4. Die Festgescherten Sender werden vollständig gelöscht, wenn das Gerät komplett vom Strom getrennt wird. Es wird empfohlen, das Gerät in den Standby-Modus zu wechseln.
5. Sie können einen gespeicherten Sender jederzeit mit einen anderen Sender überschreiben.

UKW-Stereo-Empfang

• Drücken Sie wiederholt die ENTER-Taste (3), um die UKW Sender in Mono- oder Stereo (Auto) zu hören. (Falls Sie einen Sender nur schwach Empfangen, ist es vorzuziehen das Programm in Mono wiederzugeben) Ihr Gerät versucht gefundene Sender immer in Stereo wiederzugeben, sofern der Empfang dies zulässt.
• Wenn ihr Gerät einen Radiosender in Stereo Empfängt, erscheint im Display (2) "ST".

Hinweis für den besten Empfang:

- UKW : Das Produkt arbeitet mit einer abnehmbaren DAB/UKW Antenne. Stellen Sie sicher, dass die Antenne korrekt in der Antennenanschlussbuchse angeschlossen ist und platzieren die Antenne an einer geeigneten Stelle wo der beste Empfang gewährt ist.

CD Funktion

1. Drücken Sie die Funktions-Taste (10) um den CD Modus zu wählen.
2. Drücken Sie die Taste "Open / Close" (25), um die CD-Lade zu öffnen.
3. Legen Sie eine CD mit der bedruckten Seiten nach oben on das Fach ein und schließen Sie das CD-Fach.
4. Das Gerät "Lies t" die CD, im Display erscheint eine Anzeige mit der Anzahl und Dauer der CD. (Die Wiedergabe startet automatisch)
5. Stellen Sie die Lautstärke wie gewünscht durch Drehen am Drehregler (19) ein.

- Play / Pause ▶II

1. Um die Wiedergabe zu unterbrechen, drücken Sie die Play / Pause ▶Taste (16), um die Wiedergabe wieder zu starten, drücken Sie die Play / Pause Taste erneut.

- Stop

1. Um die Wiedergabe zu Stoppen, drücken Sie während der Wiedergabe die Stop-Taste (3)

• (Vor ▶ | / Zurück ◀◀)

1. Während der Wiedergabe oder Pause-Modus, wenn Sie die ▶▶I -Taste drücken (23) Springen Sie zum nächsten Titel. Drücken Sie die Play/Pause-Taste erneut für die Wiedergabe.

2. Drücken Sie Während der Wiedergabe die 🔍-Taste (13) um den aktuellen Titel von vorne zu starten, oder drücken Sie zweimal schnell, um den Vorherigen Titel zu Starten.

- MP3-CD's

1. Nachdem das Gerät die MP3-CD "eingelesen" hat, wird die Gesamtanzahl der Titel und Ordner auf dem LCD-Display (2) angezeigt. Das Gerät beginnt die Wiedergabe automatisch.
2. Drücken Sie die "Folder/Pre up ▲/down▼" Taste auf der Fernbedienung, um einen gewünschten Ordner zu wählen.
3. Drücken Sie die "vor ▶▶ oder zurück◀◀" Taste (23/13) um ihre gewünschte Titelnummer zu wählen.

ID3 (Nummer/Album/Titel) Funktion (nur Fernbedienung)

1. Drücken Sie die Info-Taste (auf der Fernbedienung) Während der Wiedergabe von MP3-CS's wird der aktuelle Song-Titel angezeigt. Drücken Sie die Info-Taste erneut, um diese Funktion zu unterbrechen.

Bemerkung:

• Wenn das Gerät einen Titel "ohne Namen" nicht zuordnen kann, erscheint im Display "none" oder "unknow".
• Das LCD Display unterstützt ausschließlich Englisch.

MP3 Aufnahme Format:

• Mp3 Bitrate : 32 kbps\~320 kbps, 32khz, 44.1khz and 48 kHz.
• Die Leistung der Wiedergabe von MP3-CD's ist verschieden und abhängig von der Qualität und Art der Aufnahme. Die Suche bzw. die Vorlaufzeit ist länger als bei normales CD's.

- Wiederholung / Zufallsmodus (nur über Fernbedienung)

Drücken Sie wiederholt die Play Mode-Taste vor oder während der Wiedergabe eines einzelnen Titels oder einzigen Ordner (nur MP3) um Titel wie folgt abzuspielen:

CD

(1) Wiederholen1 — (2) Wiederholen alle Titel (3) Zufällig (4) Aus

Modus Anzeige auf dem LCD-Display

Wiederholen einmal REP1

Wiederholen alle REP A

Zufall RAND

Aus ____

MP3 CD

(1) Wiederholen 1 → (2) Wiederholen 1 Ordner → (3) Wiederholen alle Titel → (4) Zufall → (5) AUS

Modus	Anzeige auf dem Display
Wiederholen einmal	REP1
Wiederholen Ordner	REP F
Wiederholen alle Titel	REP A
Zufall	Rand
Aus

• Wiederholungswiedergabe

Sie können die gewünschten Titel oder Ordner (Nur MP3 CD/USB) immer wieder Wiederholen.

• Zufallswiedergabe

Sie können alle Titel oder Ordner (Nur MP3 CD/USB) in zufälliger Reihenfolge abspielen durch diese Funktion.

CD Programmierung

Zum Programmieren muss sich das Gerät im STOP-Modus befinden. Bis zu 20 Titel können einprogrammiert und in beliebiger Reihenfolge abgespielt werden.

1. Stellen Sie das Gerät in den CD/USB-Modus, und stoppen Sie die Wiedergabe.
2. Drücken Sie die "Mem/Clk-Adj" Taste (12), erscheint "MEM" Im Display (2).
3. Wählen Sie einen gewünschten Titel durch Drücken der ▶▶ oder ◀◀ Taste (23/13).
4. Drücken Sie die "Mem/Clk-Adj" –Taste (12), um den Titel auf der Gewünschten Speicherplatznummer zu Speichern.
5. Wiederholen Sie die Schritte 3 und 4, um weitere Titel in den Speicher einzugeben.
6. Wenn alle gewünschten Titel Programmiert worden sind, drücken Sie die CD Wiedergabe/Pause Taste (16) um die Wiedergabe zu Starten.
7. Um die Programmierung zu löschen, drücken Sie die STOP-Taste (3).

Der Programmiermodus wird automatisch beendet, wenn keine Taste in einem Zeitraum von etwa 10 Sekunden gedrückt wird.

Wiedergabe von MP3-Lieder über USB oder SD Karte

Verbinden

Das System ist in der Lage, alle auf dem Speichermedium gespeicherten MP3-Dateien zu decodieren und Wiederzugeben.

1. Drücken Sie die Funktions-Taste (10) und wählen Sie den USB oder SD-Modus.
2. Stecken Sie den USB-Stick oder die SD-Karte an der Vorderseite in die USB-Buchse.
3. Achten Sie darauf den USB-Stick oder die SD-Karte richtig einzustecken, um Beschädigungen am Gerät oder USB/SD Stick zu vermeiden.
4. Das Gerät startet automatisch mit dem "Lesen" der Dateien. Anschließend wird die Gesamtanzahl der MP3 Dateien auf dem LCD Display Angezeigt (2).
5. Für die Wiedergabe Wiederholen Sie die gleiche Vorgehensweise wie Oben bei CD Funktion beschrieben steht.

• Das Gerät erkennt und liest nur MP3-Formate über die USB-Schnittstelle.
• Es Besteht die Möglichkeit dass das Gerät nicht alle auf dem Markt erhältlichen USB-Sticks erkennt. Dies liegt an einer Abweichung des MP3-Encoding und ist keine Fehlfunktion des Geräts.
• Wenn ihre Aufgenommenen Daten von anderen Geräten nicht erkannt wird, liegt das wahrscheinlich an einer Abweichung im MP3-Encoding-Format. Dies ist keine Fehlfunktion des Geräts.

Entfernen USB-Stick/SD-Karte

Um den USB-Stick oder SD-Karte zu entfernen, schalten Sie das Gerät bitte aus oder schalten Sie das Gerät auf den CD-Modus.

Aufnahme in MP3-Datei

Das Gerät ist in der Lage CD's, Radio, Phono, oder Kassetten in MP3 auf USB oder SD-Karte Aufzuzeichnen. Das Gerät erstellt einen Ordner auf ihren USB/SD Speichermedium in folgender Reihenfolge:

Für das Kopieren einer normalen CD : "RIP"

Für das Aufnehmen von Radio, Aux oder Kassette: "REC"

Für das Kopieren einer MP3-CD: "FROMCD"

A) CD Aufnahme

I) Aufnahme 1 Titel / 1 CD mit 1x Geschwindigkeit

1. Starten Sie die Wiedergabe des Titels wie Sie es gewöhnt sind (den Sie aufnehmen möchten).
2. Drücken Sie die "● REC" Taste (4), im Display beginnt "REC" und "USB" zu Blinken.
3. Drücken Sie nochmals die "REC" Taste (4), im Display erscheint "REC" und "ONE" Blinkt.
4. Drücken Sie nochmals die "REC" Taste (4), im Display erscheint "REC USB", die Aufnahme startet nun.
5. Nach dem Abschluss der Aufnahme, stoppt das Gerät die Aufnahme automatisch.
6. Drücken Sie die "Stop ■" Taste (3) um die Aufnahme zu Stoppen.
7. Für das Kopieren der Kompletten CD, drücken Sie nach einlegen der CD die Stop-Taste. Drücken Sie nun dreimal die "REC" Taste (4) bis im Display die Anzeige "REC USB" erscheint. Die Aufnahme startet nun, und stoppt nach der Aufnahme automatisch.

Bemerkung:

• Die Aufnahmegeschwindigkeit beträgt 1:1 und entsprechend der tatsächlichen Wiedergabezeit der CD-Spur.
• Das Aufnahmeformat ist voreingestellt. MP3 Bitrate: 128kbps, Abtastrate 44,1kHz.
• Um die Aufnahme zu unterbrechen, drücken Sie die "STOP" Taste während der Aufnahme.

Kopieren von MP3-Daten

Wenn Sie eine MP3 CD anstelle einer "normalen" CD einlegen, Kopiert das Gerät die Titel auf einen USB-Stick, sobald Sie die "REORD" Taste (4) drücken. Gehen Sie vor, wie bei CD Aufnahme bereits erklärt. Das Gerät Kopiert automatisch die Komplette CD.

B) DAB Aufnahme

1. Drücken Sie die Funktions-Taste (10) und wählen Sie den DAB-Modus. Wählen Sie einen gewünschten Sender den Sie Aufnehmen möchten.
2. Drücken Sie zweimal die "● REC" Taste (4) bis im Display "REC USB" erscheint
3. Nach Beendigung der Aufnahme Drücken Sie die "Stop ■" Taste (3) bis im Display die Symbole "REC USB" verschwinden.

C) Phono/ Kassetten Aufnahme

1) Stecken Sie einen leeren USB Stick oder SD-Karte in die jeweilige Buchse. Stellen Sie Funktionstaste auf den PHONO/Kassette-Modus und stellen Sie sicher dass das Speichermedium über genügend Speicher verfügt.
2) Startet Sie die Wiedergabe über Phono oder Kassette je nachdem welches Medium Sie Digitalisieren möchten. Drücken Sie zweimal die ●TRSC (4).
3) Die LCD Anzeige (2) blinkt "REC USB". Die Aufnahme startet nun.
4) Nach Beendigung der Aufnahme drücken Sie die "Stop" Taste (3), bis die LCD Anzeige nicht mehr blinkt.

D) Titel-Trennung (nur Fernbedienung)

Sie können die Aufgezeichnete Musik aus Phono / Kassette / Radio auf USB Lied für Lied während der Aufnahme trennen. Jedes Mal wenn Sie die T8 Taste drücken, beginnt ein neuer Titel. Diese Funktion dient zur Digitalen Titel Trennung über Analoge Medien.

USB-Stick/SD-Karte Daten Löschen (Nur mit Fernbedienung möglich)

Das Gerät ist in der Lage, Daten die auf einem USB-Stick gespeichert sind zu löschen, gehen Sie hierfür wie folgt vor:

1 · Stecken Sie ein USB-Stick in die USB-Buchse und stellen Sie das Gerät auf "USB".
2 · Drücken Sie die "Del/Info" Taste, das LCD-Display zeigt (del ---001)
3 · Drücken Sie die ▶▶| oder ◀◀◀ Taste, um die gewählte Datei zu löschen.
4 · Drücken Sie die ▶▶ oder ◀◀ Taste, und wählen Sie zwischen "Yes / No".
5 · Drücken Sie die "Del/info"-Taste erneut zum Bestätigen.

Hinweis:

- Um diese Funktion zu beenden, Drücken Sie die STOP-Taste.

Phono

1. Betrieb

• Entfernen Sie den Nadelschutz.

• Achten Sie darauf, dass der Tonarm frei beweglich ist und die weiße Schutzkappe entfernt ist.

• Wählen Sie den PHONO Modus durch Drücken der Funktionstaste (10).

• Den Geschwindigkeitsregler (27) in die richtige Position in Abhängigkeit von der Aufzeichnung für die Wiedergabe einstellen.
• Legen Sie die Platte auf den Plattenteller (verwenden Sie den Spindeladapter (26) falls erforderlich.
• Heben Sie den Tonarm an, und bewegen Sie den Tonarm langsam in Richtung der Vinylplatte. Der Plattenteller beginnt zu Drehen.
• Legen Sie den Tonarm Vorsichtig auf die Vinylplatte.
• Stellen Sie die Lautstärke wie gewünscht durch Drehen am Drehregler (19) ein.
• Am Ende der Schallplatte wird Stoppt der Plattenspieler automatisch, je nachdem ob Sie den Auto-Stop-Schalter (28) auf Ein oder Aus eingestellten haben.
• Um manuell zu stoppen, heben Sie den Tonarm Vorsichtig von der Platte und legen Sie den Tonarm auf die Tonarmstütze

Hinweis: Das Gerät ist mit einem Auto-Stopp-Schalter ausgestatten, dieser Schalter regelt die automatische Abschaltung der Schallplatte. Ein = Schaltet am Ende der Platte ab. Aus= Plattenteller dreht sich am Ende der Platte weiter. Falls Ihr Plattenspieler die Musikwiedergabe zu früh abschaltet, deaktivieren Sie den Auto-Stop-Schalter.

Kassetten Betrieb

Allgemeine Bedienung

Stop/eject Taste	Drücken Sie, um den Kassettenbetrieb zu stoppen. Drücken Sie erneut um das Kassettenfach zu Öffnen.
Schnell vor/-Rücklauf Taste	Drücken Sie, für einen Schnell vor/ bzw. -Rücklauf in Bandlaufrichtung oder gegen die Bandlaufrichtung.
Play Taste	Drücken Sie, um die Wiedergabe zu starten.
Pause Taste	Drücken Sie, um die Wiedergabe zu unterbrechen. Drücken Sie erneut für die Wiedergabe.

Wiedergabe

• Drücken Sie die Funktionstaste (10) und wählen Sie die TAPE-Funktion.
• Legen Sie eine Kassette in das Kassettenlaufwerk.
• Drücken Sie die PLAY-Taste um die Wiedergabe zu starten.
• Stellen Sie die Lautstärke wie gewünscht durch Drehen am Drehregler (19) ein.
• Drücken Sie die PAUSE-Taste um die Wiedergabe vorübergehend zu unterbrechen.
• Um die Wiedergabe zu beenden, Drücken Sie die STOP/EJ.-Taste.

Bemerkung:

Es ist möglich, beide Kassettenspieler einer nach dem anderen zu Spielen. Legen Sie in Kassettendeck 1 und 2 eine Kassette ein. Drücken Sie auf der Kassettendeck 1 Steuerung die Play-Taste und anschließend die Pause-Taste. Drücken Sie nun auf der Kassettendeck 2 Steuerung die Play-Taste. Die Wiedergabe von Kassette 1 Startet nun nach der Wiedergabe von Kassettendeck 2.

Zusatz Funktionen

A. Sleep Funktion

1. Drücken Sie die "Sleep" Taste (18) auf ihrer Fernbedienung, "SLP-120" erscheint im Display (6).
2. Wählen Sie aus folgenden Abschaltzeiten: 120>90>60>45>....15 Minuten im Display erscheint"ZZZ".
3. Das Gerät schaltet sich automatisch nach der voreingestellten Zeit in den Standby Modus.
4. Um die Sleep-Funktion zu unterbrechen, drücken Sie die "SLEEP"-Taste bis "SLP-off" Angezeigt wird und "ZZZ" verschwindet.

B. Weck Funktion

Mit dieser Funktion kann das Gerät sich automatisch einschalten und weckt Sie durch CD, DAB, FM Radio oder USB/SD Modus.

Schalten Sie das Gerät in den Standby-Modus und Drücken und halten Sie die Taste "Timer" auf ihrer Fernbedienung, um in den Einstellungsmodus zu gelangen. Im Display erscheint "SET TIMER" wählen Sie nun "SELECT SOURCE and timer".

1) Weckton : Drücken Sie die Funktions-Taste mehrmals, um die Quelle von "CD" -- "FM" -- "DAB" -- "USB" -- "SD" zu wählen. Drücken Sie die Timer-Taste, um die gewählte Quelle zu bestätigen.
2) Weckton Lautstärke : Drücken Sie die vor/zurück-Taste um die Weckton-Lautstärke einzustellen, und bestätigen Sie mit der Timer-Taste.
3) Weck Zeit : Drücken Sie die ▶▶ oder ◀◀◀ Taste um die Stunden einzustellen und drücken Sie dann die "Timer" – Taste um die Eingabe zu bestätigen. Drücken Sie nun die ▶▶◀ oder ◀◀◀ Taste um die Minuten einzustellen, bestätigen Sie anschließend erneut mit der "Timer"-Taste.

Bemerkung:

Wenn keine Weckquelle erkannt wird (wie z.B. USB / CD), weckt das Gerät automatisch im UKW-Radio Modus.
UKW oder DAB Weckmodus, das Gerät Speichert automatisch den zuletzt gehörten Sender im DAB oder UKW Betrieb vor dem Ausschalten.

Bitte Schalten Sie den Alarm Manuel aus, sobald der Alarm ertönt, der Alarm wird nicht automatisch deaktiviert.

- Wecker Ein/Aus

1. Um den "Timer" zu aktivieren, drücken Sie einmal die "Timer"-Taste auf der Fernbedienung bis auf dem Display " ① " erscheint.
2. Um die "Timer"-Funktion zu deaktivieren, drücken Sie erneut die "Timer"-Taste bis " ⏻ " verschwindet.

EQ Funktion

Dieses Gerät bietet 4 Voreingestellte Unterschiedliche Equalizer Einstellungen. Sie können den gewünschten Effekt durch wiederholtes Drücken der Taste (22) "EQ" auswählen.

BATTERIE INSTALLATION

Das Batteriefach ist an der Rückseite der Fernbedienung.

1. Entfernen Sie den Batteriefachdeckel, indem Sie die Lasche eindrücken und den Deckel herausheben.
2. Legen Sie zwei (2) AAA-Batterien (nicht im Lieferumfang enthalten) in das Batteriefach und achten Sie auf die richtige Polarität.
3. Schließen Sie das Batteriefach.

WICHTIGER HINWEIS

Automatische Standby-Schaltung

Um die ErP2 Richtlinie (Ökodesignrichtlinie) zu erfüllen und Energie zu sparen, schaltet das Gerät nach ca. 11 Minuten Innaktivität (z.B. im CD-Stop Modus) automatisch in den Standby-Modus, ohne vorherige Ankündigung. Um das Gerät wieder einzuschalten, schalten Sie es wie in der Bedienungsanleitung beschrieben wieder ein.

Technische Daten

Frequenzbereich:	UKW/FM87.5-108 MHz
DAB: Band III:	174.92-239.2 MHz
Stromversorgung:	AC230V~50Hz
Leistungsaufnahme:	20W

DESIGN UND SPEZIFIKATION KÖNNEN OHNE ANKÜNDIUNG GEÄNDERT WERDEN*

Web: www.woerlein.com

CE

ENVIRONMENTAL PROTECTION
