BEDIENUNGSANLEITUNG VSDT6R JVC

Besteht aus CA-VSDT6R und SP-VSDT6/Besteht aus CA-VSDT7R und SP-VSDT6/ Besteht aus CA-VSDT9R und SP-VSDT9

Warning, Achtung und sonstige Hinweise /Mises en garde, précautions et indications diverses / Waurschuwingen, voorzorgen en andere mededelingen

Achtung —Einschaltknopf (0/1)!

Ziehen Sie den Netzstecker ab, um die Stromversorgung vollständig auszuschalten (die Leuchte / erlischt). Die Stromversorgung wird unabhängig davon, in welcher Stellung sich der Einshaltknopf ( / ) befindet, nicht unterbrochen.

• Wenn sich die Anlage im Bereitschaftsbetrieb befindet, leuchtet "ü" rot.
• Wenn die Anlage eingeschaltet ist, leuchten die Bedienungs-leuchten rot.

Die Stromversorgung kann per Fernsteuerung ein- und ausgeschaltet werden.

Zur Verhinderung von elektrischen Schlagen, Brandgefahr, usw:
1. Keine Schrauben losen oder Abdeckungen enlfernen und das Gehäuse nicht öffnen.
2. Dieses Gerat weder Regen noch Feuchtigkeit aussetzen.

ATTENTION

1. Blockieren Sie keine Beluftungsschlitze oder -bohrungen. (Wenn die Beluftungsöffnungen oder -locher durch eine Zeitung oder ein Tuch etc. blockiert werden, kann die entstehende Hitze nicht abgefuhrt werden.).
2. Stellen Sie keine offenen Flammen, beispielsweise angezünde-te Kerzen, auf das Gerät.
3. Wenn Sie Batterien entsorgen, denken Sie an den Umweltschutz. Batterien müssen entsprechend den geltenden örtlichen Verschriften oder Gesetzen entsorgt werden.
4. Setzen Sie these Gerät auf keinen Fall Regan, Feuchtigkeit oder Flüssigkeitsspritzern aus. Es dürfen auch keine mit Flüssigkeit gefüllen Objekte, z.B. Vasen, auf das Gerät gestellt werden.

ATTENTION!

1. LASER-PRODUKT DER KLASSE 1
2. ACHTUNG: Unsichtbare Laserstrahlung bei Öffnung und fehlerhafter oder beschädigter Spre. Direkten Kontakt mit dem Strahl vermeiden!
3. ACHTUNG: Das Gehäuse nicht offen. Das Gerät enthalt keinerlei Teile, die vom Benutzer gewartet werden konnen. Überlassen Sie Wartungsarbeitenitte qualifizierten Kundendienst-Fachleuten.

Vorsicht: Ausreichende Belüfung

Zur Vermeidung von elektrischen Schlagen, Feuer und sonstigen Schäden sollen das Gerät unter folgenden Bedingungen aufgestellt werden:

1 Oberseite: Hindernisfrei und gut zugänglich.
2 Seiten-, Vorder und Rückwände: Hindernisfrei in allen gegebenen Abständen (s. Abbildung).
3 Unterseite: Die Stellfläche muß absolut sein. Sorgen Sie für ausreichende Luftzufuhr durch Aufstellung auf einem Stand mit mindestens 10 cm Höhe.

Uber den eingebauten Lüfter

Dieses Gerat besitzt einen internen Lüfter, um trotz geringer Abmessungen den Betrieb mit hoher Leistung zu erfolgenden.

Dieser Lüfter schaltet sich bei hoher Ausgangsleistung ein, aber unter Umständen auch bei geringer Lautstärke, wenn die interne Temperatur ansteigt. Um den wirksamen Lüfterbetrieb zu gewährleisten, halten Sie mindestens 1 cm Abstand an den Geräteseiten.

ATTENTION

Vielen Dank für den Kauf these JVC-Kompakt-komponenten-systems.

Wir hoffen, daß Sie zu einer wertvollen Bereicherung Ihres Heims wird und Sie viele Jahre Freude daran haben.

Bevor Sie Ihre neue Stereoanlage in Betrieb besteht, lessen Sieitte dees Bedienungsanleitung sorgfaltig durch.

Sie enthalt alle Informationen, die Sie zur Aufstellung und Bedienung der Anlage brauchen.

Falls Sie eine Frage haben, auf die Sie in thisem Handbuch keine Antwort finden, wenden Sie sichitte an ihren Handler.

Merkmale

Hier einige Merkmale, die ihre Anlage leistungsstark machen und für eine leichte Bedienung sorgen.

Mit Hilfe des CD-Schlitzeinfuhrungsmechanismus konnen Sie die Anlage entweder senkrecht oder waagerecht aufstellen.

Die neu gestalteten Bedienungselemente sind noch leichter zu handhaben, so daß Sie sich ganz dem Hörgensühr ihrer Musik hingeben konnen.

• Mit COMPU PLAY von JVC können Sie mit einem einzigen Tastendruck die Anlage einschalten und das Radio oder den CD-Spieler automatisch starten.

Die Anlage verfügt über eine Active-Hyper-Bass-PRO-Schaltung, die für eine klanggetreue Wiedergabe niedriger Fre-quenzen sorgt.

■ Speicherung von 45 Sendern (30 UKW und 15 MW/LW (AM)), zusätzlich zum automatischen Sendersuchlauf und zur manuellen Senderwahl.

Vielfaltige CD-Funktionen wie Wiederholung (Repeat), Zufallsauswahl (Random) und programmierte Titelfolge (Program).

■Timer-Funktionen: Daily Timer und Sleep Timer.

Die Anlage ist kompatibel mit RDS (Radio Data System).

Durch "Enhanced Other Networks"-Daten sind Sie stets bereit, gewünschte Informationen zu empfangen.

Die PTY-Suchfunktionucht nach Programmen der von Ihnen gewünschten Kategorie.

Zusätzlich kann vom Sender ausgestrahler Radiotext auf dem Display angezeigt werden.

■ Sie können verschiedene externe Geräte wie z. B. einen Minidisc-Recorder anschließen.
Die Anlage kann CD-R und CD-RW abspielen, nachdem diese vorbereitet sind.
■ Sie können originale CD-R oder CD-RW, die im Musik-CD-Format bespielt sind, abspielen. (Je nach Eigenschaften oder Aufnahmebedingungen kann aber u.U. Wiedergabe unwilling sein.)

Wie desses Handbuch aufgebaut ist

• Grundsätzliche Informationen, die für viere verschiedene Funktionen die gleichen sind, - z. B. Einstellen der Lautstärke - sind im Abschnitt Grundfunktionen' zu finden und werden nicht fur jedem Bedienungsschnitt wiederholt.
• Die Bezeichnungen der Tasten/Bedienungselemente und die im Display angezeigten Meldungen sind in Großbuchstaben geschrieben: z.B. FM/AM, "CD NO DISC".
  Die Funktionen der Anlage werden nur mit großem Anfangsbuchstaben geschrieben: z.B. Normale Wiedergabe.

Schauen Sie ins Inhaltsverzeichnis, wenn Sie nach einer bestimmten Information suchen.

Es hat uns Freude gemacht, diese Bedienungsanleitung für Sie zu schreiben, und wir hoffen, daß sie Ihnen damit hilft, sich an den vielfältigen Möglichkeiten ihrer Anlage zu erfreuen.

WARNING

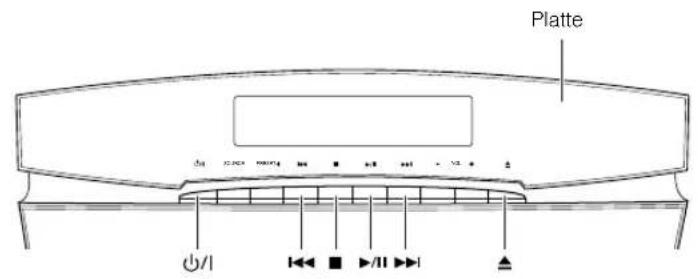

• STEllen SIE KEINE GEGENSTände Auf DIE PLATTE. FALLS SIE GEGENSTände Auf DIE PLATTE STEllen UND DAS SYSTEM BETREIBEN, KANN DIE PLATTE BEIM ÖFFNEN BESCHÄDIGT WERDEN.
• DIE MITGELIEFERTEN LAUTSPRECHERBOXEN SIND AUSSCHLIESSLICH FÜR THESE ANLAGE GEDacht. BEI VERWENDUNG MIT ANDEREN GERÄTEN WERDEN DIE LAUTSPRECHER BESCHÄDIGT.

WICHTIGESICHERHEITSHINWEISE

1 Aufstellen des Gerätes

• Wahlen Sie einen ebenen, trockenen Stellplatz, an dem es weder zu heißt noch zu kalt wird. (Zwischen 5^ und 35^ .)
• Achten Sie auf ausreichenden Abstand zwischen dem Gerät und einem Fernseher.
• Stellen Sie das Gerät nicht an einem Platz auf, an dem es Vibrationen ausgesetzt ist.

2Netzkabel

• Berühren Sie das Netzkabel niemals mit feuchten Händen!
• Solange das Netzkabel an der Steckdose angeschlossen ist, wird eine gewisse Leistung verbraucht.
• Wenn Sie den Netzstecker aus der Steckdoseziehen,ziehen Sie immer am Stecker,nie am Kabel.

3 Störungen, etc.

• Innerhalb des Gerätes gibt es keine Teile, die Sie selbst instandsetzen können. Wenn ihre Anlage nicht ordnungsgemäß Funktioniert,ziehen Sie den Netzstecker hers aus und wenden Sie sich an ihren Handler.
• Stecken Sie keine metallischen Gegenstände ins Gerät.
• Führn Sie ihre Hand nicht zwischen die Platte und das Gerät ein, wenn Sie die Platte schreiben.

Inhaltsverzeichnis

Einleitung 1

Merkmale 1
Wie desses Handbuch aufgebaut ist 1
WARNINGEN 1
WICHTIGE SICHERHEITSHINWEISE 1

Bevor Sie beginnen 3

Zubehor 3
Einlagen der Batterien in die Fernbedienung 3
Anschlieben der UKW (FM)-Antenne 4
Anschlieben der MW/LW (AM)-Antenne 5
Anschlieben der Laufsprecher 6
Anschlieben eines Subwoofoers 7
Anschlieben externer Geräte 7
Anschlieben eines MD-Spielers usw. (Digitalausgang) 8
Anschlieben des Netzkabels 8
Aufstellen des Gerätes auf dem Ständer 8
Anbringen des Hauptgerätes an der Wand. 9

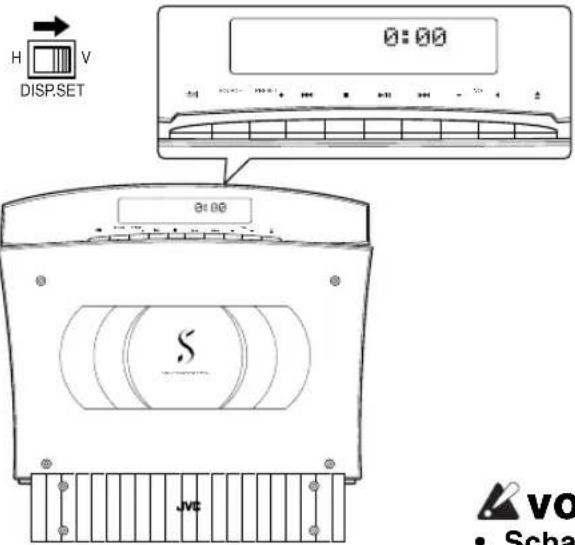

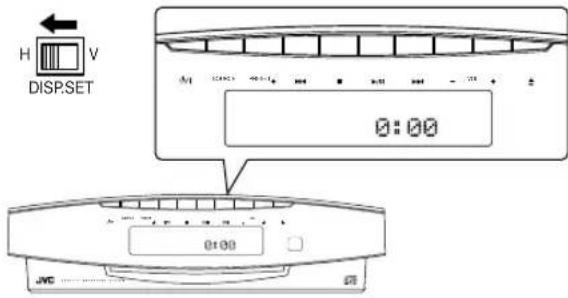

Andern der Einstellungen des Displays and der Bedienungstasten 10
Benutzung der Fernbedienung 11
COMPU Play 11

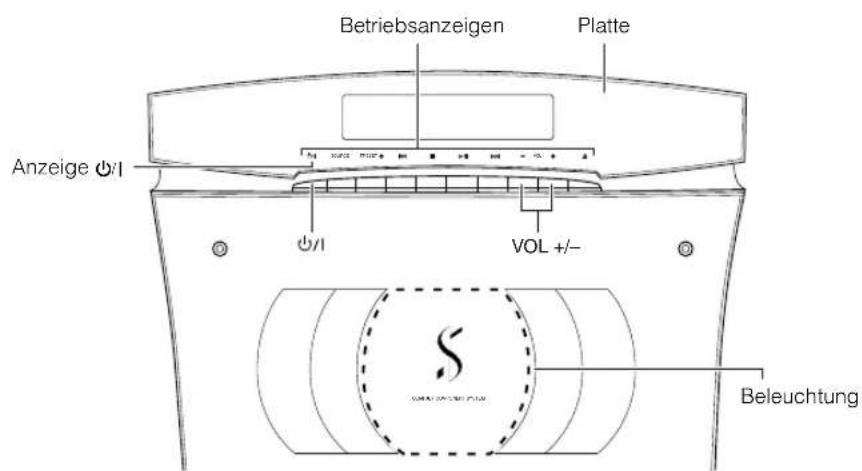

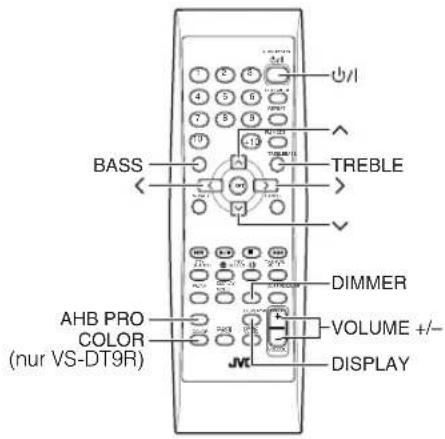

Grundfunktionen 12

Netzversorgung ein- und ausschalten 12
Helligkeit einstellen (DIMMER) 12
Ändern der Farbe (COLOR) (nur VS-DT9R) 13
Lautstärke einstellen 13
BaBwiedergabe verstärken (AHB PRO) 14
Klangregelung (BASS/TREBLE) 14
Zeit anzeigen (DISPLAY). 14

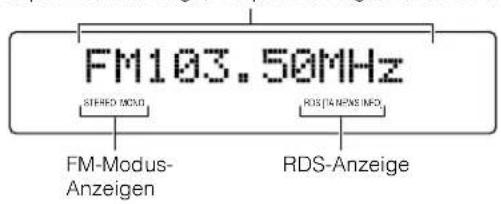

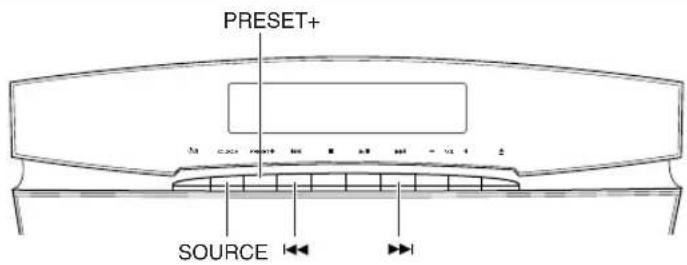

Benutzung des Tuners 15

Einen Sender einstellen 15

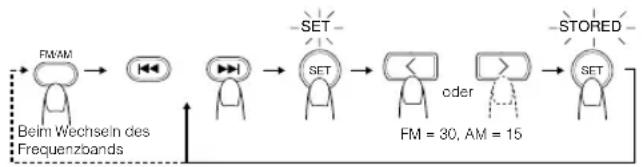

Sender speichern 16
Ändern des UKW-(FM) Empfangsmodus 17
Empfang von UKW (FM)-Sendern mit RDS. 17

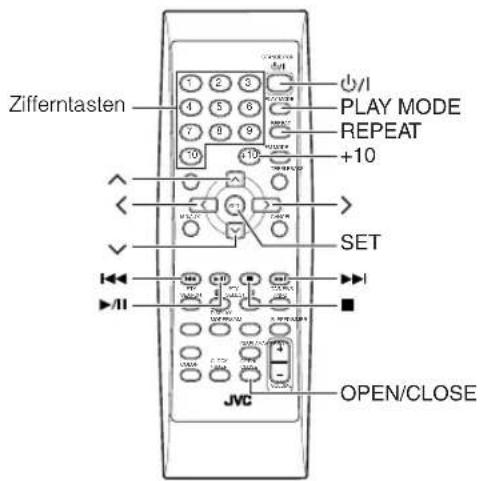

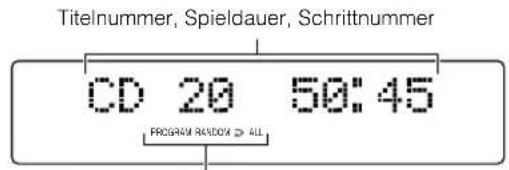

Benutzung des CD-Spielers 20

Eine CD einlagen 20
CD auswerfen 21
Grundlagen der Verwendung des CD-Spielers - Normale Wiedergabe 21

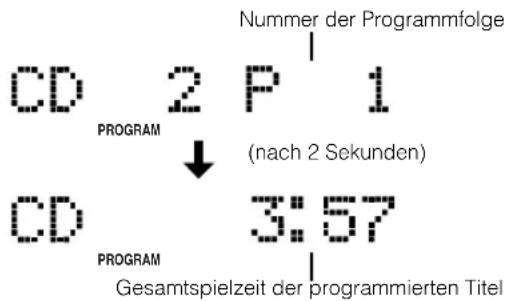

Programmierung einer Abspielreihenfolge der Titel 21
Zufallswiedergabe 22
Wiederholung von Titeln 22
Kindersperse 22

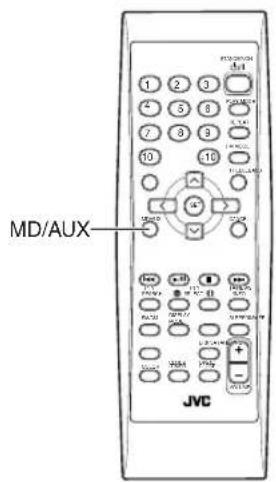

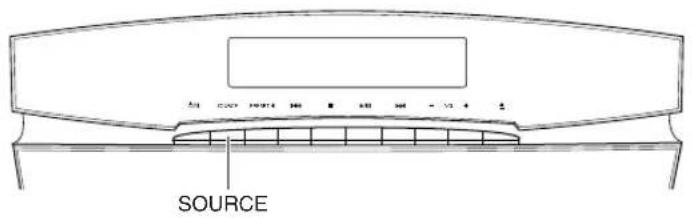

Benutzung externer Geräte 23

Anschluß externer Geräte 23
Aufnahme der System-Signalquelle auf externen Geräten 23

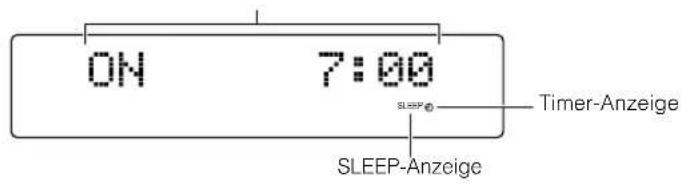

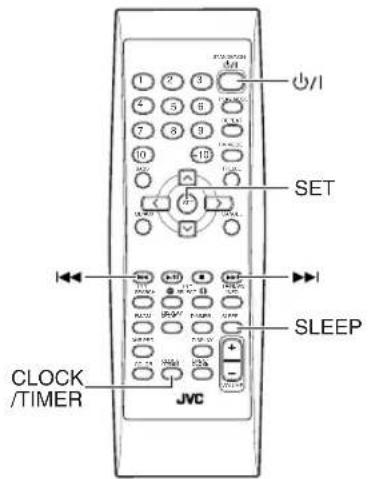

Benutzung der Timer 24

Einstellen der Uhr. 24
Einstellen des DAILY-Timers 25
Einstellen des SLEEP-Timers 26

Pflege und Wartung 27

Störungssuche 28

Technische Date 29

Bevor Sie beginnen

Zubehör

Uberprüfen Sie, ob alle nachfolgend aufgeführten Teile, die zum Lieferumfang der Anlage gehoren, enthalten sind.

Netzkabel (1)

Ständer (1) (für das Gerät)

Fuße (2) (für den Ständer)

Schraube (1) (für den Ständer)

Papiermuster (1)

Falls eines dieser Teile feht, wenden Sie sich sofort an ihren Handler.

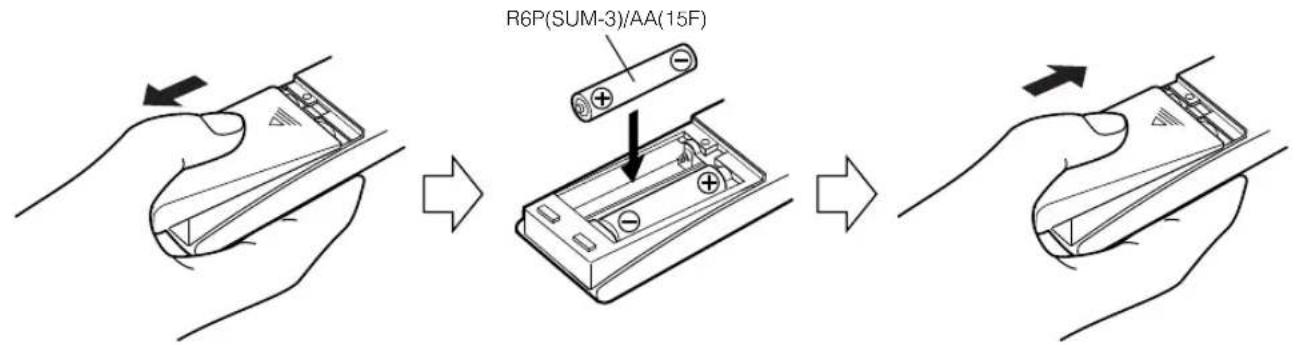

Einlagen der Batterien in die Fernbedienung

Achten Sie darauf, daß die Polmarkierungen (+ und -) auf den Batterien mit den + und - Markierungen im Batteriefach über-einstimmen.

VORSICHT:

• Gehen Sie sorgfältig mit den Batterien um.

■Um Auslaufen oder Explosion einer Batterie zu vermeiden:

• Nehmen Sie die Batterien aus der Fernbedienung hersaus, wenn Sie die Fernbedienung für längerere Zeit nicht benutzen.
• Wenn die Batterien ausgetauscht werden müssen, ersetzen Sie stets beiden Batterien durch neue.
• Verwenden Sie niemals eine alte Batterie zusammen mit einer neuen.
• Verwenden Sie niemals verschiedene Batterietypen zusammen.

VORSICH:

• Stellen Sie alle Verbindungen her, bevor Sie die Anlage am Netz anschließen.

Hinweis

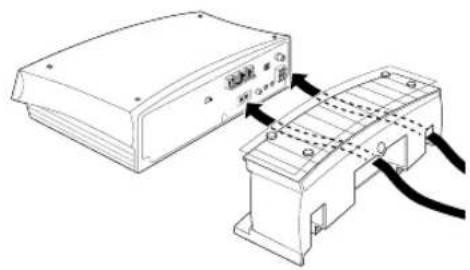

(Nur wenn Sie das Gerät senkrecht aufstellen)

• Um das Gerät senkrecht aufzustellen, müssen der Ständer und die Fuß angebracht sein. (Siehe Seite 8.) Um die Anschlüsse durchzuführen, führen Sie die Kabel durch die LÖcher im Ständer, wie in der Abbildung gezeigt, bevör Sie den Ständer und die Fuß anbringen.

Anschlieben der UKW (FM)-Antenne

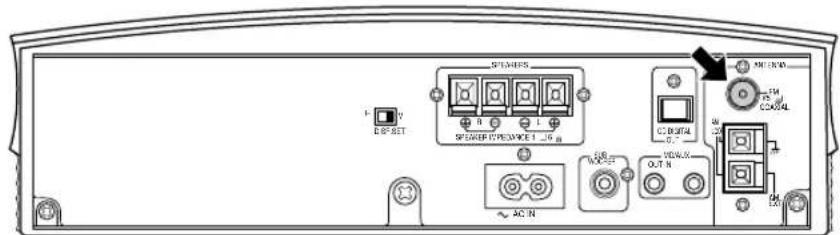

Geräterückseite

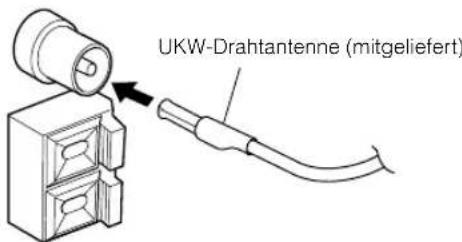

Benutzung der mitgelieferten Drahtantenne

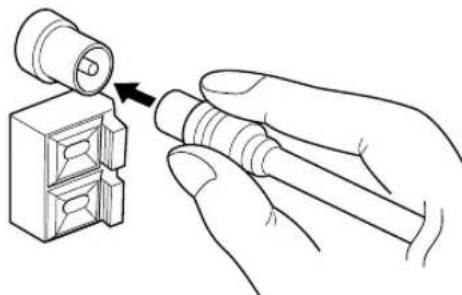

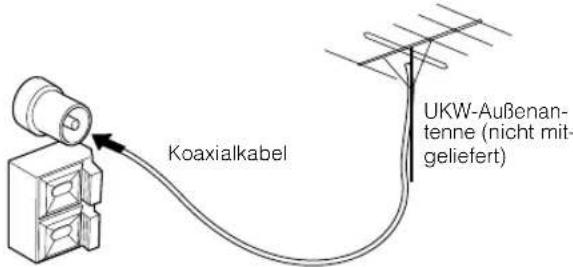

Verwendung des Koaxialanschlusses (Nicht mitgeliefert)

Es sollte eine 75-Ω-Antenne mit Koaxialanschluß (IEC oder DIN 45 325) am 75-Ω-FM-Anschluß COAXIAL angeschlossen werden.

Schlieben Sie bei schlechtem Empfang eine Außenantenne an.

Hinweis

• Bevor Sie ein 75- -Koaxialkabel (Zuleitung zur Außenantenne) anschließen, ziehen Sie die mitgelieferte UKW-Drahtantenne aus dem Gerät.

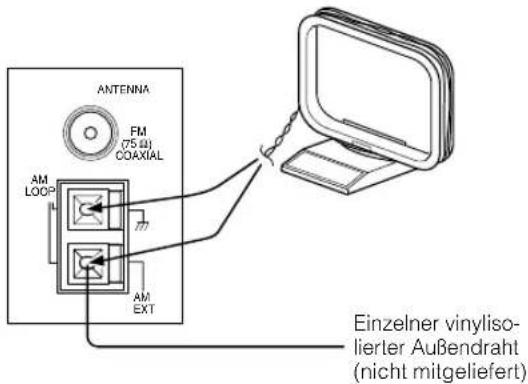

Anschlieben der MW/LW (AM)-Antenne

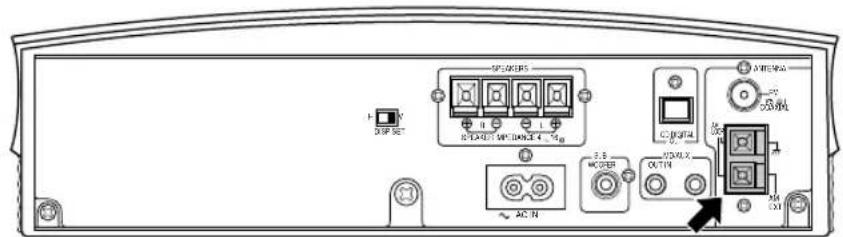

Geräterückseite

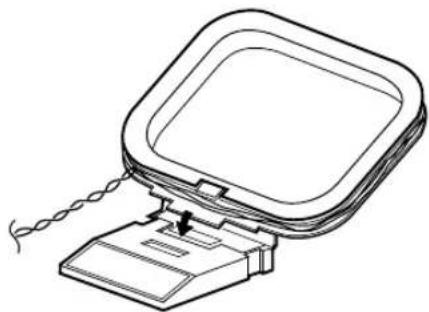

MW-Rahmenantenne (mitgeliefert)

Verbinden Sie die MW-Rahmenantenne mit dem Standfuß, indem Sie die Kunststoffzungen des Antennenrings in den Schlitz des Standfußes drücken, bis sie einrasten.

Drehen Sie den Ring, bis der Empfang am besten ist.

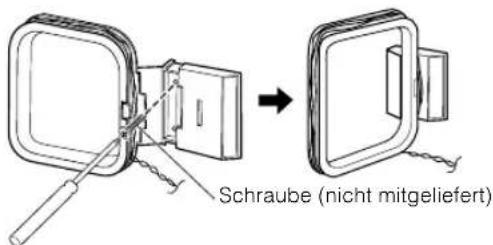

Die MW-Rahmenantenne kann an der Wand befestigt werden.

Hinweise

• Wenn der MW-Rahmenantennendraht ganz mit Vinylisolierung bedeckt ist, durch drehen abisolieren, wie in der Abbildung gezeigt.
• Sicherstellen, daß die Antennenleiter keine anderen Kontakte, Anschlußkabel oder Netzkabel berühren. Dadurch kann schlechter Empfang bewirkt werden.
• Bei schlechtem Empfang einen einzelnen vinylisolierten AuBendraht an die Buchse AM EXT anschließen. (Die MW-Rahmenantenne damit angeschlossen halten.)

VORSICHT:

• Stellen Sie alle Verbindungen her, bevor Sie die Anlage am Netz anschließen.
• Behandlung der Laufsprecherboxen
  Da dies ein Prazisionsinstrument ist, immer sorgfältig behandeln und vor Stöhen schützen.

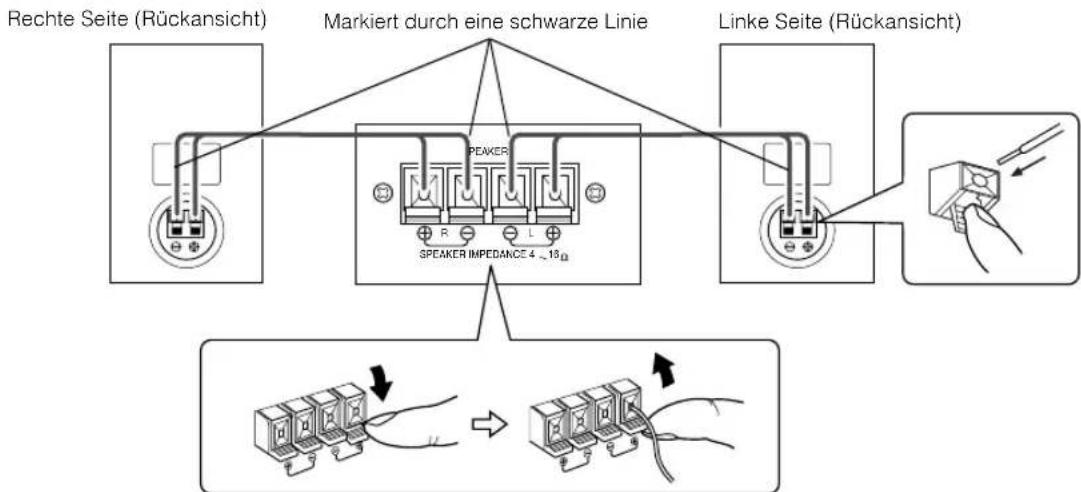

Anschlieben der Laufsprecher

These Laatsprecherboxen sind ausschließlich für diese Anlage gedacht. Bei Verwendung mit anderen Geräten werden die Laatsprecher beschädigt.

1. Offnen Sie die Anschlußbuchsen zum Anschluß der Lautsprecherkabel.
2. Schlieben Sie die Lautsprecherkabel an den Buchsen der Lautsprecher und an den Buchsen der Anlage an.
   Schlieben Sie die Kabel mit der Schwarzen Linie an den (-) Buchsen an; die Kabel ohne Markierung an den (+)-Buchsen.
3. Schlieben Sie jeder Buchse, so daß die Kabel fest angeschlossen sind.

Hinweise

Da beide Laatsprecher具有良好 sind, ist es unerheblich, welchen davon Sie links bzw. rechts anschlieBen.
Schlieben Sie keine anderen Laufsprecher am Gerat an. Der Unterschied in der Lastimpedanz kann zu Funktionstörungen führen.
- Verwenden Sie die mitgelieferten Laufsprecher nicht parallel zu anderen Laufsprechem.

VORSICHT:

• Obwohl der Lautsprecher SP-VSDT9 magnetisch abgeschirmt ist, kann das Fernsehbild Farbstörungen aufweisen, wenn sich die Lautsprecher in der Nähe des Fernsehgeräts befinden. Stellen Sie in thisem Fall die Lautsprecher weiter entfernt vom Fernseher auf.

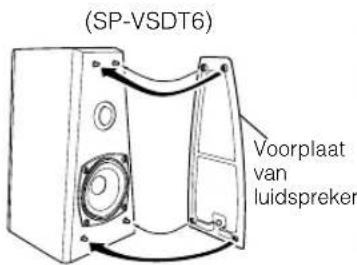

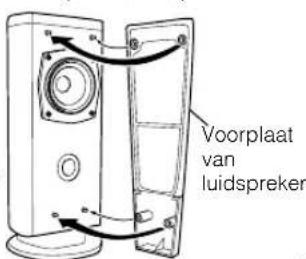

Abnehmer der Laufsprechergrills

Die Lautsprechergrills sind abnehmbar.

Beim Abnehmen:

1. Ziehen Sie den oberen Rand mit ihren Fingern auf sich.
2. Ziehen Sie auch die Unterseite des Grills nach vom.

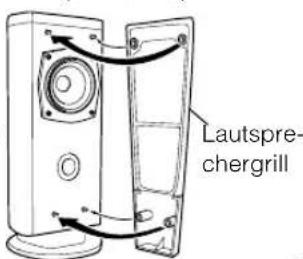

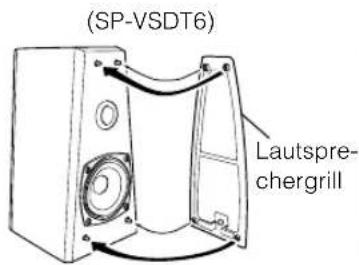

Beider Montage des Laufsprechergrills:

Befestigen Sie die Laufsprechergitter wie in der Abbildung gezeigt.

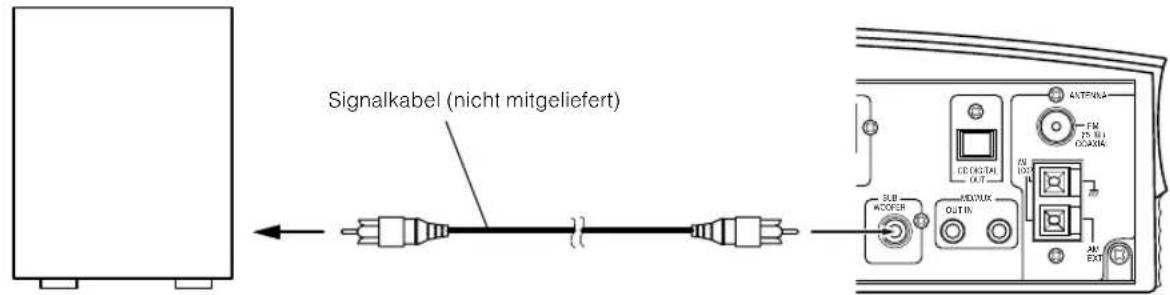

Anschlieben eines Subwoofoers

Verbinden Sie den Anschluß SUBWOOFER an der Anlage mit einem (nicht mitgelieferten) Signalkabel mit dem Eingang eines externen (aktiven) Subwoofoers.

Subwoofer (nicht mitgeliefert)

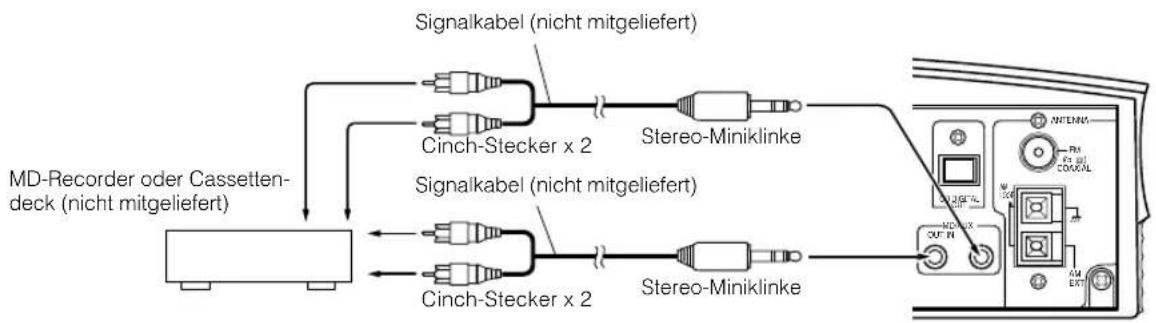

Anschlieben externer Geräte

Verbinden Sie die Buchsen MD/AUX-OUT/IN der Anlage über Signalkabel (nicht mitgeliefert) mit den Ausgangs-/Eingangsbuchsen des externen Minidisc-Rekorders, Kassettendecks o.a.

Dadurch konnen Sie die externe Signalquelle über die Anlage horen oder die Signale des CD-Spielers oder des Tuners auf den externen Gcrten aufnahmen.

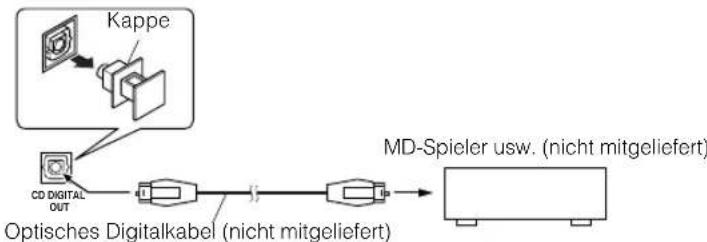

Anschlieben eines MD-Spielers usw. (Digitalausgang)

Ziehen Sie die Kappe ab und verbinden Sie die Buchse CD DIGITAL OUT der Anlage mittels einem (optionalen) optischen Digitalkabel mit der Engangsbuchse des MD-Spielers usw.

Sie konnen das digitale Ausgangssignal des CD-Spielers, des Tuners, des MD-Rekorders usw. der Anlage aufnahmen.

Anschlieben des Netzkabels

Steen Sie das mitgelieferte Netzkabel fest in die Netzanschlußbuchse auf der Geräterückseite.

VORSICHT:

• VERWENDEN SIE NUR DAS MITGELIEFERTE JVC NETZKABEL, UM STÖRUNGEN ODER BESCHÄDIGUNG DES GERÄTES ZU VERMEI- DEN.
• VERGEWISSSERN SIE SICH, DASS SIE DEN NETZSTECKER GEZOGEN HABEN, BEVOR SIE DAS HAUS VERLASSEN, ODER WENN DAS GERAT FÜR LÄNGERE ZEIT NICTBENUTZT WIRD.

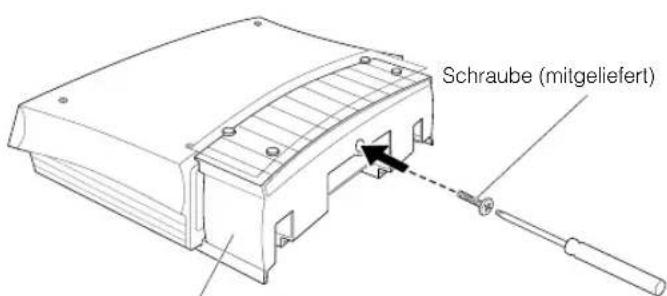

Aufstellen des Gerätes auf dem Ständer

Sie konnen das Gerat senkrecht aufstellen, indem Sie den mitgelieferten Ständer verwenden.

Bringen Sie den Ständer am Gerat an, undziehen Sie die Schrauben fest.

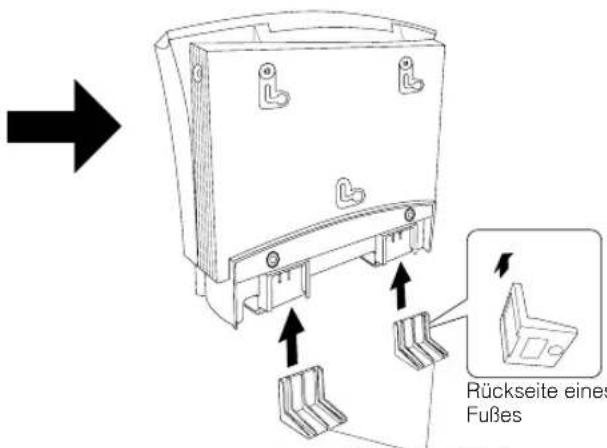

Befestigen Sie die Fuß am Ständer.

Ständer (mitgeliefert)

FuBe (mitgeliefert)

Hinweis

• Vermeiden Sie einen unstabilen Ort, wenn Sie das Gerät senkrecht aufstellen. Wahlen Sie zum Aufstellen eine ebene Fläche.

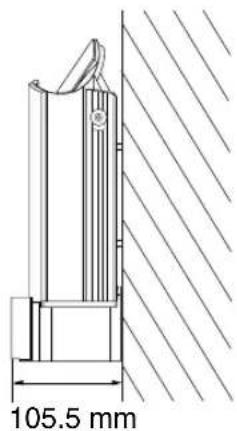

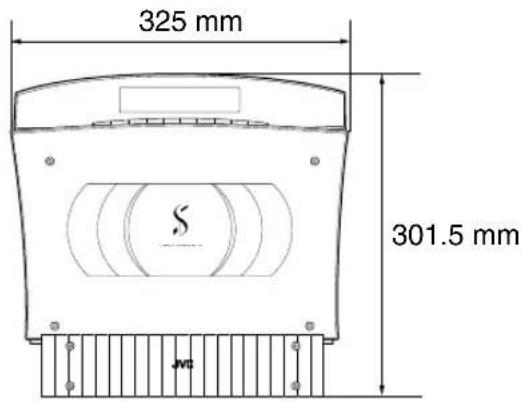

Anbringen des Hauptgerätes an der Wand

Das Hauptgerät und die Lautspecher können an der Wand angebracht werden.

VORSICHT:

Anbringen and der Wand

• Dieses Hauptgerät wiegt ungebär 4,3 kg. Beim Betätigten der Bedienungselemente wird eine zusätzliche Kraft nach unten auf das Hauptgerät ausgeübt. Deshalb mussen Sie beim Anbringen des Hauptgerätes an der Wand entsprechig sein, um Unfälle durch Herunterfallen des Hauptgerätes zu vermeiden.
• Überprüfen Sie die Wand und alle anderen Installationsaspekte, bevor Sie das Hauptgerät an der Wand befestigen; überprüfen Sie vor allem, ob die Wand stark genug ist, um nicht nur das Gewicht des Hauptgerätes zu tragien, sondern um auch die beim Betätigten der Bedienungselemente zusammen nach unter möglichnde Kraft auszuhalten. (Befestigen Sie das Hauptgerät nicht an einer Sperrholz- oder Gipsplattenwand. Anderenfalls konnte das Hauptgerät herunterfallen und beschädigt werden.) Falls Ohnen die Stärke der Wand und andere Aspekte nichtbekannt sind, wenden Sie sich an einen qualifizierten Kundendiensttechniker (wie etwa einen qualifizierten Bauarbeiter).
  Die zum Anbringen des Hauptgerätes erforderlichen Schrauben werden nicht mitgeliefert. Verwenden Sie Schrauben, die für die Stärke und das Material des Pfeilers oder der Wand geeignet sind.
• Beim Anbringen des Hauptgerätes müssen die Schrauben an allen drei Stellen richtig festgezogen werden. Falls Sie nur ein oder zwei Löcher bohren, um das Hauptgerät an der Wand zu befestigen, ist die Installation unstabil und stellt eine Gefahrenquelle dar, da das Hauptgerät herunterfallen kann.

Befestigungsort an der Wand

• Gehen Sie bei der Wahl des Orts, an dem das Hauptgerät an der Wand angebracht werden soll, vorsichtig vor. Falls das Hauptgerät an einem Ort angebracht wird, wo es bei der Durchführung anderer tätiglicher Tätigkeiten stört oder wo sich das Bedienungspersonal Körper oder Kopf anstoßen kann, können Verletzungen oder eine Beschädigung des Hauptgerätes selbst auftreten.
• Vermeiden Sie einen Ort über einem Bett, einem Sofa, einem Wasserbehälter, der Spüle usw., bzw. in einem Durchgang.

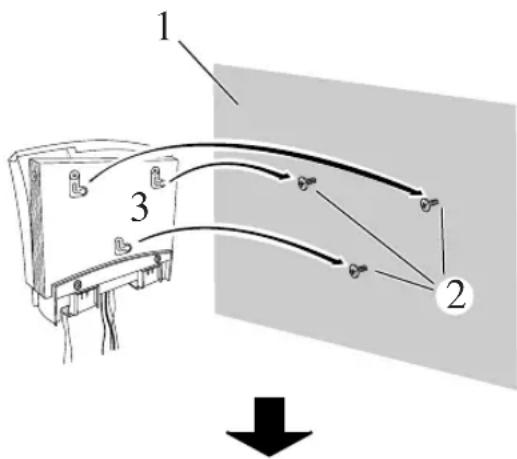

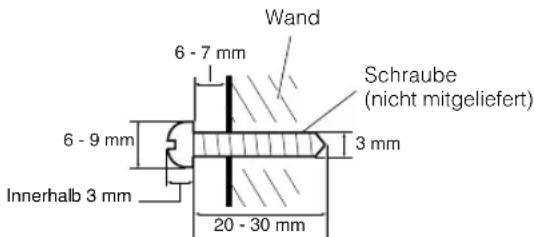

Beispiel zum Anbringen des Hauptgeräts

Das nachfolgende Verfahren dient nur als Beispiel zum Anbrin-gen des Hauptgerätes an der Wand und bietet keine Sicherheitsgarantie für den Fall, dass das Hauptgerät an der Wand befestigt ist. Ziehen Sie auch solche Faktoren in Betracht wie Material und Stärke der Wand, Zustand des Verständungsmaterials und Veränderungen, die mit der Zeit auftreten können.

Die Kabel mussen am Hauptgerät angeschlossen werden, bevor theses an der Wand angebracht wird. (Siehe Seite 4.)

1. Wahlen Sie den Ort, an dem Sie das Hauptgerät aufstellen möchten.
2. Befestigen Sie drei Schrauben (nicht mitgeliefert) an der Wand. (Siehe die unterstehende Abbildung für Hinweise zu den Abmessungen.)
3. Das mitgelieferte Papiermuster hilft Ohnen, die Position der Schrauben zu bestimmen.

1. Hängen Sie das Hauptgerät auf die befestigten Schrauben.
2. Schieber Ben Sie das Hauptgerät dann auf eine Seite und sichern Sic es.
3. Ziehen Sie die Schrauben möglich fest, wenn das Hauptgerät nicht richtig befestigt ist.

Schieben Sie zuerst nach links, dann nach unten.

Beispiel zum Anbringen der Laufsprecher (nur SP-VSDT6)

Die Lautsprecher konnen an einer Wand angebracht werden. Befestigen Sie eine Schraube (separatehaltlich) an der Wand, und hängen Sie den Lautsprecher dann an die Schraube.

Hinweise

• Stellen Sie keine Gegenstände auf das Hauptgerät. Anderenfalls kann das Hauptgerät herunterfallen und eine Funktionstörung und/oder einen Unfall verursachen.
• Steigen Sie nicht auf das Hauptgerät und hängen Sie sich nicht daran. Anderenfalls kann das Hauptgerät beschädigt werden und/oder einen Unfall verursachen. Achten Sie auch darauf, dass die Kinder nicht damit spielten.
• Klemmen Sie die Kabel nicht zwischen dem Hauptgerät und der Wand ein. Anderenfalls kann das Hauptgerät sein Gleichgewicht verlieren und herunterfallen.
• Achten Sie darauf, dass die Kabel die tägliche Arbeit nicht stören und der Benutzer nicht darüber stolpert. Ziehen Sie nicht zu stark an den angeschlossenen Kabeln.
• Uberprüfen Sie regelmäßig, ob die Schrauben nicht locker sind.
• Falls das Hauptgerät heruntergefallen ist, schalten Sie den Strom aus, ziehen Sie den Netzstecker aus der Steckdose und wenden Sie sich zwecks Inspektion und Reparatur an ihren Fachhändler. Falls Sie das Hauptgerät weiterhin verwenden, besteht die Gefahr eines Brands oder elektrischen Schlags.
• Stellen Sie keine wertvollen (zerbrechlichen) Gegenstände unter das Hauptgerät. Sie konnten beschädigt werden, falls das Hauptgerät herunterfällt.
• Der Hersteller übernimmt keine Haftung für Unfälle oder Schäden, die auf fehlerhaften Zusammenbau oder falsche Montage, unzureichende Befestigungssätze, fehlerhafte Bedienung oder Naturkatastrophen zurückzufahren sind.

Jetzt können Sie den Netzstecker in die Netzsteckdose stecken und ihre Anlage ist betriebsbereit!

Vor der Inbetriebname bestätigen, daß das Display die richtige Uhrzeit anziegt. Falls Fehl-funktionen auftreten, das Netzkabel neu anschließen.

Ändern der Einstellungen des Displays and der Bedienungstasten

Sie konnen die Ausrichtung der Schriftzeichen und der Symbole auf dem Display sowie die Zuordnung der Funktionen für jeder Bedienungstaste auf dem Gerätändern. Ändern Sie die Einstellungen in Abhängigkeit von der senkrechten oder waagerechten Aufstellung des Geräts. Die Werkseinstellung ist "V".

Wenn das Gerät senkrecht aufgestellt ist

Stellen Sie den DISP. SET-Schalter auf "V".

Wenn das Gerät waagerecht aufgestellt ist

Stellen Sie den DISP. SET-Schalter auf "H".

VORSICHT:

• Schalten Sie das System immer aus, wenn Sie die Einstellungen ändern.

Benutzung der Fernbedienung

Mit der Fernbedienung konnen Sie viele Funktionen der Anlage aus einer Entfernung von bis zu 7m auf einfache Weise bedienen.

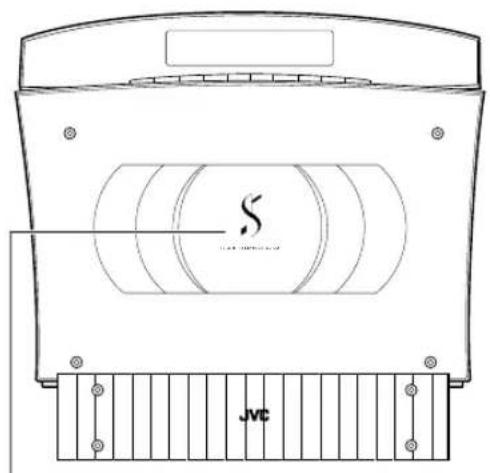

Der Fernbedienungssensor, auf den Sie die Fernbedienung richten müssen, hängt von der senkrechten oder waagerechten Aufstellung des Gerätes ab.

Fernbedienungssensor (wenn das Gerät senkrecht aufgestellt ist)

Fernbedienungssensor (wenn das Gerä waagerecht aufgestellt ist)
- Der maximale Bedienungsabstand nimmt ab, wenn die Bedienungstafel geöffnet wird.

Hinweis

• Vergewissern Sie sich, dass der DISP. SET-Schalter auf der Rückseite des Gerätes richtig eingestellt ist.

COMPU Play

Mit der JVC COMPU PLAY Funktion konnen Sie die am meisten benutzten Funktionen der Anlage mit einem einzigen Ta-
stendruck steuern.

Mit der Ein-Tasten-Bedienung konnen Sie eine CD abspielen, das Radio einschalten oder externe Geräte starten, indem Sie einfach die Play-Taste für diese Funktion drucken. Die Eintasten-Bedienung schaltet das Gerät für Sie ein und startet dann die angegebene Funktion. Wenn das Gerät nicht bereit ist, z.B. wenn keine CD eingelegt ist, schaltet sich das Gerät zusdem ein, so daß Sie eine CD einlagen konnen.

Wie die Ein-Tasten-Bedienung im einzelnen Funktioniert, ist in den entsprechenden Abschnitten naher beschrieben.

Die folgenden Tasten gehoren zur COMPU-PLAY-Funktion:

An der Fernbedienung

Taste 11

FM/AM-Taste

MD/AUX-Taste

Am Gerat

Taste

Taste SOURCE

• Im Bereitschaftsbetrieb sind die Anzeigen für die Tasten unsichtbar.

Überprüfen Sie die Position der Tasten, während die Anlage eingeschaltet ist.

Grundfunktionen

Netzversorgung ein- und ausschalten

Einschalten der Anlage

Drucken Sie die Taste 念

Das Display leuchtet auf, und als erstes wird "HELLO" angezeigt. Die Betriebsanzeigen leuchten auf der Bedienungstafel auf. (Die Platte öffnet sich automatisch, falls das Gerät senkrecht aufgestellt und der DISP. SET-Schalter auf "V" eingestellt ist.)

Beim Einsatzen gehen die Anlage in die Betriebsart, in der sie war, als sie zuletzt ausgeschaltet wurde.

■ Wenn Sie z.B. zuletzt eine CD gehört hatten, können Sie jetzt sofort eine CD abspielen. Sie konnen auch auf eine andere Quelle umschalten.
■ Wenn Sie zuletzt Radio gehort hatten, schaltet sich das Radio ein und empfangt den zuletzt eingestellten Sender.

Ausschalten der Anlage

Drucken Sie nochmals die Taste 念

Falls die Platte geöffnet war, schliebt sie sich.
"GOOD BYE" (Auf Wiedersehen) wird angezeigt, und das Display erlischt (bis auf die Uhr-Anzeige). Die Anzeige / (rot) leuchtet weiterhin, und die anderen Betriebsanzeigen erlöschen.
Solange das Netzkabel an der Steckdose angeschlossen ist, wird auch bei ausgeschalteten Gerät eine gewisse Leistung verbraucht (sog. Standby-Modus).
Um das Gerät ganz auszuschalten, müssen Sie den Netzstecker aus der Netzsteckdoseziehen. Wenn Sie den Netzstecker Herausziehen, wird die Uhrzeit nach ca. 20 Minuten auf 0:00 zurrückgesetzt.

Energiesparmodus

Sie konnen den Energieverbrauch im Bereitschaftsbetrieb reduzieren.

Drücken Sie die Taste DISPLAY auf der Fernbedienung, wenn die Anlage ausgeschaltet ist.

Die Uhranzeige erlischt.

Anzeige fur eingelegte CD

Wenne a CD in das Gerat eingelegt ist, leuchtet dieAnzeige fur eingelegte CD auf dem Display.

FM103.58MHz

STEREO

Die Anzeige fur eingelegte CD leuchtet bei Verwendung des Tuners oder eines angeschlossenen Gerats, leuchtet aber nicht während des CD-Betriebs.

Helligkeit einstellen (DIMMER)

(Verwendung der Fernbedienung)

Sie konnen die Helligkeit des Displays und die Beleuchtung der Abdeckungändern.

Wenn die Anlage eingeschaltet ist

Mit jedem Druck auf die Taste DIMMER auf der Fernbedienungändert sich die Helligkeit der Hintergrund-beleuch-tung und die Beleuchtung der Abdeckung wie folgt:

Display	Hintergrund-beleuchtung	Beleuchtung
DIMMER OFF	Hell Hell
DIMMER 1	Leicht dunkel Leicht dunkel
DIMMER 2	Dunkel Aus

Hinweis

• Wenn die Anlage einmal ausgeschaltet und dann erneut eingeschaltet wird, wird die Helligkeitseinstellung auf der vorherigen Wert zurückgestellt, da dieser Einstellungswert gespeichert ist.

Ändern der Farbe (COLOR) (nur VS-DT9R)

(Verwendung der Fernbedienung)

Sie konnen die Farbe der Beleuchtung auf dem Gerätändern.

1 Drücken Sie die Taste U / I um das System einzuschalten.
2 Drücken Sie die Taste COLOR auf der Fernbedienung.

Die Anzeige "RANDOM COLOR" erscheint.

3 Drücken Sie die Taste oder, um die gewünschte Einstellung zu wahlen.

Die Farbeändert sich wie folgt:

RANDOM COLOR: Die Farbeändert sich in zufälliger Reihenfolge

B|R: Die Farbe zwischen Blau und

Blau) Rot Rot kann mit Hilfe der Taste > oder < auf den 16 Schritten eingestellt werden.

GRADATION: Die Farbe wechselt allmählich zwischen Blau und Rot.

Lautstärke einstellen

Um die Lautstärke zu erhöhen, drücken Sie die Taste VOLUME + auf der Fernbedienung (oder die Taste VOL + am Gerät).

Um die Lautstärke abzuseken, drücken Sie die Taste VOLUME - auf der Fernbedienung (oder die Taste VOL - am Gerät).

VOLUME 15

Sie konnen die Lautstärke zwischen 0 und 50 einstellen.

VORSICHT:

• NICTH die Anlage ausschalten, während die Lautstärke mehr hoch eingestellt ist; andernfalls konnen durch plottliche Lautstarkespitzen beim nachsten Einsatzen bei anliegender Tonquelle Gehör, Lautsprecher und/oder Kopfhörer beschädigt werden. DARAN DENKEN, daß die Lautstärke nicht eingestellt werden kann, während die Anlage im Standby-Betrieb ist.

Wenn Sie allein horen möchten

Schlieben Sie ein Paar Kopfhörer an die Buchse PHONES an. Aus den Laufsprechern kommt kein Ton.

Vergewissern Sie sich, daß Sie die Lautstärke heruntergedreht haben, bevor Sie die Kopfhörer anschließen oder aufsetzen.

Baßwiedergabe verständen (AHB PRO)

(Verwendung der Fernbedienung)

Sie konnen die Bässe anheben, um auch bei geringer Lautstärke einen starken, vollen Baß zu erhalten.

Zur Aktivierung thesek Effects drucken Sie die Taste AHB (Active Hyper Bass) PRO.

Auf dem Display erscheint die Anzeige "AHB PRO".

Zur Deaktivierung these Effekt drücken Sie diese Taste noch einmal.

Die Anzeige "AHB PRO" erlischt.

Klangregelung (BASS/TREBLE)

(Verwendung der Fernbedienung)

Sie konnen den Klang mit den Tasten "Bass" und "Treble" regeln.

BASS-Regelung

Sie konnen den Baßpegel zwischen -5 und +5 einstellen. (0: neutral)

1 Drücken Sie die Taste BASS auf der Fernbedienung.
2 Drücken Sie die Tasten oder auf der Fernbedierung, um den Baßpegel einzustellen.

HOHEN-Regelung

Sie konnen die Hohen zwischen -5 und +5 einstellen. (0: neutral)

1 Drücken Sie die Taste TREBLE auf der Fernbedienung.
2 Drücken Sie die Tasten TREBLE-5 oder auf der Fernbedierung, um den Hohenpegel einzustellen.

Hinweis

• Drücken Sie die Taste oder innerhalb von 5 Sekunden, nach dem Sie die Taste BASS oder TREBLE gedruckt haben, um den Pegel einzustellen.

Zeit anzeigen (DISPLAY)

(Verwendung der Fernbedienung)

Sie können die aktuelle Uhrzeit auf dem Display anzeigen halten.

Um die Uhrzeit aneigen zu halten, drucken Sie die Taste DISPLAY auf der Fernbedienung.

Zur Rückkehr in den vorher gewährten Modus drükken Sie die gleiche Taste nochmals.

Hinweis

• Damit die Uhr lauft, müssen Sie die Uhrzeit vorher eingestellt haben. (Siehe "Einstellen der Uhr" auf Seite 24.)

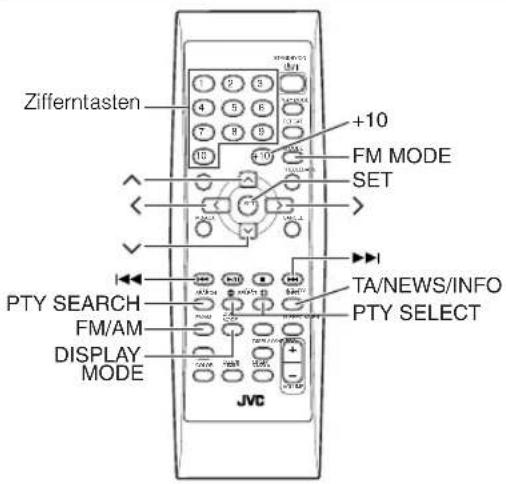

Benutzung des Tuners

Frequenzbandanzeige, Freqenzanzeige, Kanalvorwahl

• Wahlrend die Anlage in Betrieb ist, werden im Display auch andere Informationen angezeigt.

Der Einfachheit halber sind hier nur die Elemente abgebildet, die in thisem Abschnitt beschrieben werden.

Sie können UKW- (FM) und MW/LW- (AM) Sender horen. Sender können von Hand eingestellt, automatisch gesucht oder aus dem Sendespeicher gewählt werden.

■Bevor Sie Radio hören:

• Überprüfen Sie, ob sowohl die UKW-(FM) als auch die MW/LW)-(AM) Antenne korrekt angeschlossen sind. (Siehe Seiten 4 und 5).

Radiohoren per Ein-Tasten-Bedienung

Drücken Sie einfach die Taste FM/AM an der Fernbedienung, um das Gerät einzuschalten und den Sender zu horen, der zuletzt eingestellt war.

■ Sie können von jeder anderen Tonquelle auf das Radio umschalten, indem Sie die Taste FM/AM auf der Fernbedienung (oder die Taste SOURCE am Gerät) drücken.

Einen Sender einstellen

1 Drucken Sie die Taste FM/AM.

Der Wellenbereich und die zuletzt eingestellte Frequenz werden auf dem Display angezeigt. (Wenn der letzte Sender anhand der Senderspeicher-Nummer gewählt wurde, erscheint diese Nummer als erste.) Mit jedem Druck auf diese Taste wird zwischen UKW und MW/LW hin und hergeschaltet.

Mit Hilfe der Taste SOURCE am Gerät

Mit jedem Drücken der Taste wechselt die Tonquelle.

2 Wahlen Sie nach einer der folgenden Methoden einen Sender aus.

Manuelle Senderwahl

Drücken Sie wiederholt die Taste | oder | (oder um von einer Frequenz zur nachsten weiterzugehen, bis Sie den Sender gefunden haben, der Ihnen gefällt.

ODER

Automatische Senderwahl

Wenn Sie die Taste | oder (oder ) eine Sekunde oder länger gedrückt halten, lauft die Frequenz automatisch nach oben oder unter, bis ein Sender gefunden ist.

ODER

- Senderwahl mit der Fernbedienung (Nur möglich nach dem Speichern von Festsenden)

Wahlen Sie die gewünschte Senderspeicher-Nummer mit den Zifferntasten auf der Fernbedienung. (Für eine höhere Senderspeicher-Nummer als 10 drücken Sie die Taste +10 und dann die Zifferntaste.) Nach einer Sekunde zeigt das Display den Wellenbereich und die Frequenz der Senderspeicher-Nummer.

Beispiel:

Drücken Sie die Taste +10 und dann ununterbrochen die Taste 2. Die Senderspeicher-Nummer 12 "P12" erscheint.

- Senderwahl am Gerät

Drücken Sie die Taste PRESET+, um die gewünschte Festsendernummer zu wahlen.
Dieser Wellenbereich und die Frequenz werden auf dem Display angezeigt.

Hinweis

• Bei MW/LW-Sendernändert sich die Empfangsstärke durch Drehen der Rahmenantenne. Drehen Sie die Anteine für optimalen Empfang.

Sender speichern

(Verwendung der Fernbedienung)

Sie konnen bis zu 30 UKW- (FM) Sender und bis zu 15 MW/ LW (AM) Sender.

Hinweis

• Möglicherweise wurden ab Werk Speicherplatz-Nummern mit Testfrequenzen belegt. Dies ist keine Fehlfunktion. Sie können mit einer der unterstehenden Speichermethoden die gewündsten Sender speichern.

Manuelle Senderspeicherung

1 Wahlen Sie den Wellenbereich, indem Sie die Taste FM/AM drucken.
2 Drücken Sie die Taste | oder > im oder um einen Sender einzustellen.
3 Drucken Sie die Taste SET.

"SET" blinkt 5 Sekunden lang.

Fahren Sie innerhalb 5 Sekunden mit dem nachsten Schritt fort.

Wenn die Anzeige nach 5 Sekunden zusück zum Schritt 2 springt, drücken Sie erneut die SET-Taste.

4 Drücken Sie innerhalb von 5 Sekunden die Tasten > oder < , um die Senderspeicher-Nummer zu wahlen.

Taste > oder

Erhöht oder verringgert die Senderspeicher-Nummer um 1.

Wenn Sie die jeweilige Taste gedrückt halten,ändert sich die Nummer fortlaufend.

5 Drücken Sie innerhalb 5 Sekunden die SET-Taste.

"STORED" erscheint, und nach zwei Sekunden kehrt das Display zurück zur Anzeige der Sendefrequenzen.

6 Wiederholen Sie die Schritte 1 - 5 für jeder Sonder, den Sie unter einer Nummer abspeichern möchten.

Um die gespeicherten Sender zuändern, wiederholen Sie die obigen Schritte.

VORSICHT:

• Falls das Gerät nicht ans Netz angeschlossen ist oder wenn ein Stromausfall auftritt, bleiben die Senderspeicher 24 Stunden lang erhalten. Wenn die Speicherplätze nach dieser Zeitspanne gelöscht sein sollenen, müssen Sie die Sender erneut speichern.

Ändern des UKW- (FM) Empfangsmodus

(Verwendung der Fernbedienung)

Beim Empfang einer UKW- (FM) Stereosendung leuchtet die Anzeige "STEREO" auf, und Sie horen die Sendung in stereo. Wenn eine UKW- (FM) Stereosendung schlecht zu empfangen oder verausscht ist, können Sie auf Mono umschalten. Der Empfang wird better, aber Sie müssen auf den Stereo-Effekt verzichten.

Drücken Sie die Taste FM MODE auf der Fernbedienung, so daß auf dem Display "MONO" angezeigt wird.

Um den Stereo-Effekt zurück zu erhalten, drücken Sie die Taste FM MODE auf der Fernbedienung, so daß die Anzeige “MONO” wieder erlischt.

Empfang von UKW (FM)-Sendern mit RDS

(Verwendung der Fernbedienung)

Sie konnen das RDS (Radio Data System) mit denen der Fernbedienung bedieten.

Mit RDS können UKW-Sender zusätzliche Signale zusammen mit dem normalen Programmsignal ausstrahlen. Die Sender können z. B. ihren Sendernamen und Informationen zur Art ihres Programms, wie z.B. Sport oder Musik, etc. halten. Dieses Gerät kann die folgenden RDS-Signaltypen empfangen:

PS (Programme Service):

zeigt den üblicherweise betrachten Sendernamen an.

PTY (Programmtyp):

zeigt verschiedene Programmtypen an.

RT (Radio-Text):

zeigt vom Sender ausgestrahlte Textmeldungen an.

Welche Informationen konnen RDS-Signale bieten?

Im Display sehen Sie Informationen zu den vom Sender ausgestrahnten RDS-Signalen.

Um die RDS-Signale auf dem Display anzuzeigen

Drucken Sie die Taste DISPLAY MODE, während Sie einen UKW-Sender horen.

Mit jedem Druck auf die Taste erscheint im Display die nachste Information in folgender Reihenfolge:

PS (Programm-Service):

Während der Sueche erscheint "WAIT PS" und anschließend wird der Name des Senders angezeigt. Falls kein Signal ausgestrahlt wird, erscheint "NO PS".

PTY (Programmtyp):

Während der Sueche erscheint "WAIT PTY" und anschließend wird der Programmtyp angezeigt. Falls kein Signal ausgestrahlt wird, erscheint "NO PTY".

RT (Radio-Text):

Während der Suche erscheint "WAIT RT" und anschließend wird eine vom Sender ausgestrahnte Textmeldung angezeigt. Falls kein Signal ausgestrahlt wird, erscheint "NO RT".

Senderfrequency:

Senderfrequency (Sender ohne RDS-Service)

Hinweise

• Wenn die Sueche vorzeitig abgebrochen wird, erschieren "WAIT PS", "WAIT PTY" und "WAIT RT" nicht auf dem Display.
• Wenn Sie die Taste DISPLAY MODE drucken, während Sie einen AM-Sender (MW/LW) horen, erscheint im Display nur die Senderfrequenz.
• RDS steht fur MW/LW-Übertragungen (AM) nicht zur Verfugung.

Programmsuche mit Hilfe von PTY-Codes

Einer der Vorteile des RDS-Service ist, daß Sie einen bestimmten Programtyp durch Eingabe des PTY-Codes schnell auffinden können.

Programmsuche mit Hilfe von PTY- oder TA-Codes:

1 Drücken Sie die Taste PTY SEARCH einmal, während Sie einen UKW- (FM) Sender horen.

Im Display erscheint "PTY SELECT".

2 Wahlen Sie den PTY-Code mit der Taste PTY SELECT oder auf der Fernbedienung.

Mit jedem Druck auf die Taste wird in der folgenden Reihenfolge im Display die{nachste Kategorie angezeigt:

None News Affairs Info Sport Educate Drama Culture Science Varied Pop M Rock M Easy M Light M Classics Other M Weather Finance Children Social Religion Phone In Travel Leisure Jazz Country Nation M Oldies Folk M Document TEST Alarm! None

3 Drücken Sie innerhalb von 10 Sekunden die Taste PTY SEARCH noch einmal.

Während der Sueche wechselt die Anzeige im Display zwischen “SEARCH” und dem gewählten PTY-Code. Das Gerätucht 30 gespeicherte Sender ab und stoppt, sobald ein Sender der von Ihnen gewählten Kategorie gegunden wird. Danach wird dieser Sender gewählt.

Um nach dem ersten Stop weiterzusuchen, drücken Sie noch einmal die Taste PTY SEARCH, während die Anzeige im Display blinkt. Falls kein Programm gefunden wird, erscheint im Display "NOT FOUND".

Um die Suche zu einem beliebigen Zeitpunkt während des Prozesses zu beenden,

drücken Sie die Taste PTY SEARCH, um den Suchvorgang zu stoppen.

Beschreibung der PTY-Codes

News: Nachrichten

Affairs: Brennpunkt-Programme zu aktuellen Neuigkeiten oder Affairen

Info: Info-Programme über medizinische Dienste, Wettervorhersagen, etc.

Sport: Sportereignisse

Educate: Bildungsprogramme

Drama: Hörspiele

Culture: Regionale oder nationale Kulturprogramme

Science: Programme über Wissenschaft und Technik
Varied: Andere Programme, wie z.B. Humoristisches oder Zeremonien

Pop M: Popmusik

Rock M: Rockmusik

Easy M: Middle-of-the-road (leichte Unterhaltung)

Light M: Leichte Musik

Classics: Klassische Musik

Other M: Andere Musik

Weather: Wetterinformationen

Finance: Berichte über Handel und Gewerbc, den Aktienmarkt usw.

Children: Unterhaltungsprogramme für Kinder

Social: Sendungen über soziale Aktivitäten

Religion: Sendungen, die im weitesten Sinne Glaubensfragen zum Inhalt haben oder philosophische oder ethische Dinge behandeln

Phone In: Sendungen, in denen Leute ihre Ansichten per Telefon oder in einem öffentlichen Forum äußern können

Travel: Sendungen über Reiseziele, Touren, Reiseideen und -gelegenheiten

Leisure: Sendungen, bei denen es um Freizeit und rekreative Tätigkeiten gehen, wie z. B. Gar-tengestaltung, Kochen, Angeln, etc.

Jazz: Jazz-Musik

Country: Country- und Western-Music

Nation M: Aktuell populiäre Musik aus einem fremden Land in dortiger Landessprache

Oldies: Klassische Popmusik

Folk M: Volksmusik, Folk

Document: Sendungen, die sich mit Tatsachen beschäftigen, dokumentarisch präsentiert

TEST: Testsendungen

Alarm!: Dringende Notfallmeldungen

None: Keine Programme

Vorübergehendes Umschalten auf einen anderen Sender ihrer Wahl

"Enhanced Other Networks" ist eine weitere bequeme RDS-Funktion, mit der Sie das Gerät vom gegenüber gewählten Sender vorübergehend auf einen anderen Sender (NEWS, TA oder INFO) umschalten können, aber nur, wenn Sie gerade einen RDS-Sender horen (alle AM-Sender (MW/LW) sowie eine FM- (UKW) Sender sind keine RDS-Sender).

• Falls ein UKW-Sender keine "Enhanced Other Networks"-Informationen übermittelt, kann "Enhanced Other Networks" nicht aktiviert werden.

Programtyp wahlen

1 Drücken Sie die Taste TA/NEWS/INFO, während ein UKW-Sender wiedergegeben wird.

Mit jedem Drucken der Taste gezigt das Display einen Programmtyp in der folgenden Reihenfolge:

TA: Verkehrsdurchsage

NEWS: Nachrichten

INFO: Programme über medizinische Dienste, Wettervorhersagen etc.

TA NEWS: TA oder NEWS

NEWS INFO: NEWS oder INFO

TA INFO: TA oder INFO

TA NEWS INFO: TA, NEWS oder INFO

OFF: Aus

• Für den gewählten Programtyp leuchtet die entsprechende Anzeige auf dem Display auf und das Gerät liegt in den "Enhanced Other Networks"-Standby-Modus.

Fall 1: Wenn es keinen Sender gibt, der den von Ihnen gewählten Programmtyp ausstrahlt

Sie horen den aktuellen eingestellten Sender weiter.

Wenn ein Sender beginnnt, das von Ihnen gewählte Programm zu setzen, schaltet das Gerät automatisch auf diesen Sender um. Die Anzeige des entsprechenden Programmtypus (TA, NEWS oder INFO) beginnnt zu blinken.

Wenn das Programm zuende ist, schaltet das Gerät zusück auf den aktuell eingestillten Sender, bleibt aber weiterhin im "Enhanced Other Networks"-Standby-Modus.

Fall 2: Es gibt einen Sender, der den von Ihnengewählten Programmtyp ausstrahlt

Das Gerät stellt sich auf den Sender ein, der das Programm ausstrahlt. Die Anzeige des entsprechenden Programmtypes (TA, NEWS oder INFO) beginnnt zu blinken.

Wenn das Programm zuende ist, schaltet das Gerät zurück auf den aktuell eingestillten Sender, bleibt aber weiterhin im "Enhanced Other Networks"-Standby-Modus.

Hinweise

• Falls sich die "Enhanced Other Networks"-Funktion im Standby-Modus befindet und mit der Funktionstaste eine andere Funktion (CD, MD/AUX) gewählt wird, oder wenn der Netzschalter ausgeschaltet wird, wird der "Enhanced Other Networks"-Modus freiGegeben. Wenn der Wellenbereich MW/LW (AM) gewählt ist, wird "Enhanced Other Networks" nicht aktiviert. Wenn wieder der Wellenbereich UKW (FM) eingestellt ist, schaltet "Enhanced Other Networks" auf Standby-Modus.
• Wenn "Enhanced Other Networks" in Betrieb ist, (d.h. der gewählte Programmtyp wird vom Sender empfangen) und es wird die Taste DISPLAY MODE oder die Taste PTY SELECT + oder gedrückt, wird die Senderwahl nicht auf den aktuell gewählten Sender zurückgestellt, auch dann nicht, wenn das Programm zuende ist. Die Programmtyp-Anzeige bleibt im Display und zeigt damit an, daß "Enhanced Other Networks" sich im Standby-Modus befindet.
• Wenn "Enhanced Other Networks" ein Alarmsignal erkennt, so wird der Sender, der das Alarmsignal aussendet, vorrangig empfangen. Die Meldung "Alarm!" wird nicht angezeigt.
• Wenn die Programmart-Anzeige (TA, NEWS oder INFO) blinkt, kann der Sender nicht geändert werden.

VORSICHT:

• Wenn Sie in kurzem Wechsel den Sender, der von der "Enhanced Other Networks"- Funktion eingestellt wurde und den aktuellen gewährten Sender horen, deaktivieren Sie den "Enhanced Other Networks"-Modus. Dies ist keine Fehlfunktion des Gerätes.

Benutzung des CD-Spielers

Anzeigen fur den Wiedergabemodus

*Wahrend die Anlage in Betrieb ist, werden im Display auch andere Informationen angezeigt. Der Einfachheit halber sind hier nur die Elemente abgebildet, die in thisem Abschnitt beschrieben werden.

Sie konnen die Wiedergabefunktionen Normal, Random, Program oder Repeat benutzen. Mit der Wiedergabefunktion Repeat konnen Sie entweder alle oder nur einen der Titel auf der CD wiederholen.

Die folgenden grundlegenden Dinge müssen Sie wollen, um eine CD ganz abzuspielen und/oder einzeln Titel anzuwahlen.

Das Gerät ist für die Wiedergabe der folgenden CDs ausgelegt.

CD
CD-R
CD-RW

Bei der Wiedergabe einer CD-R oder CD-RW SiC konnenVBORBEREITete CD-R oder CD-RW ab-spielen, die im Musik-CD-Format bespielt sind.

■Sie können CD-R oder CD-RW so wie CD abspielern.
Bestimmte CD-R oder CD-RW konnen auf thisem Gerät je nach Disc-Eigenschaften, Schäden oder Verschmutzungen der Discs oder Verschmutzungen an der Abtastlinse nicht abgeschweit werden.
Der Reflexionsfaktor einer CD-RW ist niedriger als der einer anderen CD, was dazu führen kann, daß das Lesen der CD-RW länger Bauert.

Die schnellste Art, eine CD zu starten, ist die Wiedergabe per Ein-Tasten-Bedienung (One Touch Operation).

■ Drucken Sie die Taste auf der Fernbedienung.
- Das Gerät wird automatisch eingeschaltet. Falls bereits eine CD eingelegt ist, wird sie vom ersten Titel an abgespielt.
- Falls keine CD eingelegt ist, erscheint im Display "CD NO DISC" und der CD-Spieler verbleibt im Stop-Modus.

Eine CD einlagen

1 Drucken Sie die Taste /

(Wenn das Gerät senkrecht aufgestellt ist)

Die Platte öffnet sich automatisch.

(Wenn das Gerät waagerecht aufgestellt ist)

Um die Bedienungstafel zu öffnen, drücken Sie die Taste auf dem Gerät oder die Taste OPEN/CLOSE auf der Fernbedienung.

2 Führn Sie eine CD in den

Einführungsschlitz so ein, dass das

Etikett nach außen oder nach oben zeigt.

Etikettseite (wen das Gerat senkrecht aufgestellt ist)

Etikettseite (wenn das Gerat waagerecht aufgestellt ist)

Auf dieser Gerät kann keine 8-cm-CD wiedergegeben werden. (Versuchen Sie nie, mit einem Adapter eine 8-cm-CD einzuführen. Anderenfalls wird das Gerät beschädigt.)
■Falls die CD nicht korrekt gelesen werden kann (weil sie zerkratzt oder verkehrt herum eingelegt ist), wird "CANNOT PLAY" auf dem Display angezeigt.
■Sie konnen eine CD einlagen, während Sie eine andere Signalquelle horen.

VORSICHT:

• Versuchen Sie nicht, die Bedienungstafel von Hand zu öffnen, da sie dadurch beschadigt wird. Drücken Sie die Taste OPEN/CLOSE auf der Fernbedienung, um die Bedienungstafel zu öffnen oder zu schreiben.
• Versuchen Sie nicht, eine CD einzulegen, wenn bereits eine CD in das Geräteingelegt ist. Anderenfalls werden die CD und das Gerät beschädigt.
• Achten Sie darauf, dass die Bedienungstafel keinen Stößen ausgesetzt wird, wenn sie geöffnet ist.
• Reinigen Sie die Bedienungstafel nicht, wenn sie geöffnet ist.

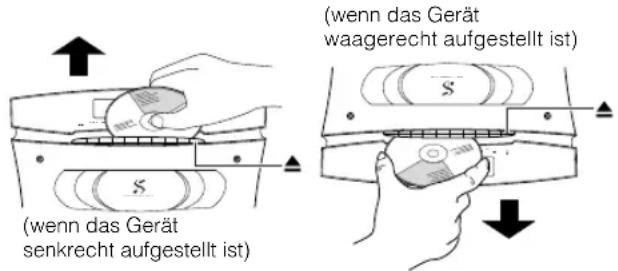

CD auswerfen

Drücken Sie die Taste am Gerät, um die CD auszuwerfen. Die CD wird automatisch ausgeworfen. Nehmen Sie sie dann Heraus.

Grundlagen der Verwendung des CD-Spielers - Normale Wiedergabe

Eine CD abspielen

1 Legen Sie eine CD ein.
2 Drucken Sie die Taste /III

Der erste Titel der CD wird abgespielt.

• Der CD-Spieler stoppt automatisch, sobald der letzte Titel der CD zuende geschweit ist.

Um die Wiedergabe der CD zu stoppen, drücken Sie die Taste.

Es werden die folgenden Informationen über die CD angezeigt.

Um die Wiedergabe zu stoppen und die CD herauszunehmen, drücken Sie die Taste am Gerät.

Um auf Pause zu schalten, drücken Sie die Taste /II.

Die Wiedergabezeit blinkt im Display.

Zur Fortsetzung der Wiedergabe drücken Sie die gleiche Taste erneut. Die Wiedergabe wird ab der Pausenstelle fortgesetzt.

Einen Titel oder eine Passage innerhalb eines Titels wahren

Drücken Sie die Zifferntasten auf der Fernbedienung, wenn der CD-Spieler gestopt ist oder während der Wiedergabe, um den gewünschten Titel zu wahlen.

Die Wiedergabe des gewünschten Titels beginnt.
- Für eine höhere Titel-Nummer als 10 drücken Sie die Taste +10 und dann die Zifferntaste.

ODER

Drücken Sie während der Wiedergabe die Tastel oder um den gewünschten Titel zu wahlen.

• Der gewählte Titel beginnnt zuspielen.
• Drücken Sie die Taste um zurück zum Anfang des gerade spielenden Titels zu gelangen.
• Drücken Sie die Taste , um zurück zum Anfang des gerade spelenden Titels zu gelangen. Drücken Sie die Taste zweimal schnell nacheinander, um zum Anfang des vorhergehenden Titels zu springen.

Suchlauf

Wenn Sie bei der Wiedergabe eine der Tasten oder gedrückt halten, wird die CD schnell vor- bzw. zurtick-gespult, so daß Sie schnell eine bestimmte Passage in dem gerade gehörten Titel finden.

Hinweis

Die Tasten < oder > und oder auf der Fernbedienung Funktionieren auf dieselbe Weise wie die Taste I- oder.

Programmierung einer Abspielreihenfolge der Titel

(Verwendung der Fernbedienung)

Sie konnen die Abspielreihenfolge der Titel programmieren.

■Sie konnen die Reihenfolge von bis zu 32 Titeln (auch mehrfach gleiche Titel) beliebig programmieren.
Die Programmierung ist nur möglich, während der CD-Spieler gestopt ist.

1 Legen Sie eine CD ein.
2 Drucken Sie die Taste /III
3 Drücken Sie die Taste, um die CD zu stoppen.
4 Drücken Sie die Taste PLAY MODE auf der Fernbedienung so oft, bis die Anzeige "PROGRAM" aufleuchtet.

(Fortsetzung)nachsteSeite)

5 Drücken Sie die Zifferntaste, um den zu programmierenden Titel zu wahlen.

Mit jedem Drücken der Zifferntaste wird der gewählte Titel dem Programm hinzugefügt.

• Für eine höhere Titel-Nummer als 10 drücken Sie die Taste +10 und dann die Zifferntaste.

6 Wiederholen Sie den Schritt 5 für alle anderen Titel des Programms.

Auf dem Display wird jetzt die Gesamtspieldauer der programmierten Titel angezeigt.

7 Drucken Sie die Taste /II▶/II

Das Gerät spielt die Titel in der von Ihnen programmierten Reihenfolge ab.

■ Sie können, während die Titel nach Programm ablaufen, zu einem der programmierten Titel springen, indem Sie die Taste | oder drucken.
Um die Wiedergabe zu stoppen, drücken Sie einmal die Taste.

Um die Abspielreihenfolge der Titel bei gestoppem CD-Spieler zu überprüfen, drücken Sie mehrfach die Taste 一 oder ; die programmierten Titel erschein nen nacheinander in der eingegebenen Reihenfolge.

Um den Programm-Modus zu verlassen, drucken Sie, während der CD-Spieler gestopt ist, die Taste PLAY MODE, so daß die Anzeige "PROGRAM" erlischt.

• Falls die Gesamtwiedergabezeit der programmierten Titel 99 Minuten und 59 Sekunden überschreitet, wird “---:---” auf dem Display angezeigt.

Programmändern

Programminhaltändern, während der CD-Spieler gestoppt ist.

Mit jedem Druck auf die Taste CANCEL kehrt das Display zum jeweils vorhergehenden Schritt zurück. Um am Ende des Programms Titel hinzuzufügen, wiederholen Sie den obigen Schritt 5.

• Um alle Titel im Programm zulöschen, halten Sie die Taste CANCEL länger als 2 Sekunden gedrückt.

Zufallswiedergabe

(Verwendung der Fernbedienung)

In this sem Modus werden die Titel in keiner speziellen Reihenfolge abgeschweit.

• Um auf den Zufallswiedergabe-Modus umzuschalten, stoppen Sie die Wiedergabe zuerst.

1 Drücken Sie die Taste PLAY MODE auf der Fernbedienung so oft, bis die Anzeige “RANDOM” aufleuchtet.

2 Drucken Sie die Taste▶/II▶/II

Die Titel werden in zufälliger Reihenfolge abgeschweit. Um einen Titel während der Wiedergabe zu über-springen, drücken Sie die Taste . Sie gelangen zum nachsten Titel der Zufallsauswahl. Drücken Sie die Taste , um zurück zum Anfang des graede spelenden Titels zu gelangen.

Um aus dem Zufallswiedergabe-Modus zu springen, während der CD-Spieler gestoppt ist, drücken Sie die Taste PLAY MODE, damit die Anzeige "RANDOM" erlischt, und führen Sie dann eine normale Wiedergabe durch.

Wiederholung von Titeln

(Verwendung der Fernbedienung)

Sie können eine programmierte Reihenfolge oder einzeln Titel beliebig oft wiederholen halten.

Drücken Sie die Taste REPEAT auf der Fernbededierung. Die Repeat-Anzeige auf dem Displayändert sich mit jedem Druck auf die Taste, wie unter gezeigt.

ALL Ieeres Display (zurück zum Anfang)
: Ein Titel wird wiederholt.
ALL: Bei normalem Wiedergabemodus werden alle Titel wiederholt. Bei programmiertem Wiedergabemodus werden alle Titel des Programms wiederholt. Bei der Zufallswiedergabe werden alle Titel in zufälliger Reihenfolge wiederholt.

Um die Wiederholungsfunktion zu verlassen, drikken Sie die Taste REPEAT, bis die Anzeige "REPEAT" im Display ausgeht.

■ Der Repeat-Modus bleibt gewählt, auch wenn Sie den Wiedergabemodusändern.

Kindersperre

Sie konnen ein verschentliches Auswerfen der CD verhindern, indem Sie die Sperre aktivieren.

• Bevor Sie zum nachsten Schritt weitergeben, überprüften Sie die Position der Taste auf dem Gerät, und schalten Sie die Anlage dann aus.

Sperren des CD-Auswurfs

Halten Sie die Taste gedrückt, und drucken Sie die Taste / auf dem Gerät.

Die Anzeige "LOCKED" (Gesperrt) erscheint auf dem Display.

Aufheben der Sperre

Führer Sie desselbe Verfahren wie beim Einstellen der Sperre durch.

Die Anzeige "UNLOCKED" (Freigegeben) erscheint auf dem Display.

Benutzung externer Geräte

Anschluß externer Geräte

Sie konnen externe Geräte wie MD-Recorder, Kassettendeck oder sonstige Geräte horen.

Vergewissern Sie sich zuerst, daß das zusätzliche Abspielgerät korrekt an die Anlage angeschlossen ist. (Siehe Seite 7).

1 Drucken Sie die Taste MD/AUX.

"MD/AUX" erscheint im Display.

• Drücken Sie die Taste SOURCE am Gerät so oft, bis "MD/AUX" auf dem Display angezeigt wird.

2 Starten Sie die Wiedergabe am externen Gerät.

Hinweis

• Zur Bedienung der externen Geräteleen Sieitte die zugehörigen Anleitungen.

Aufnahme der System-Signalquelle auf externen Geräten

Sie konnen Signalquellen der Anlage auf externen Geräten aufnahmen, die an den Buchsen MD/AUX-IN/OUT oder CD DIGITAL OUT der Anlage angeschlossen sind, z. B. auf einem Kassettendeck, einem MD-Recorder o.ä.

■ Vergewissem Sie sich zuerst, daß das zusätzliche Abspielgerät korrekt an die Anlage angeschlossen ist. (Siehe Seite 7).

1 Starten Sie den CD-Spieler der Anlage, oder wahlen Sie einen Radiosender.

Der Aufnahmepegel wird nicht durch den Regler VOL-UME der Anlage beeinfluft. Auch die Einstellung der Klangeffekte beeinfluft die Aussteuerung nicht.

Hinweise

• Zur Bedienung der externen Geräte lesen Sieitte die zugehörigen Anleitungen.
• Bei Verwendung des Tuners erfolgt kein Signalausgang von der Buchse CD DIGITAL OUT.

Benutzung der Timer

Einschaltzeit (ON), Ausschaltzeit (OFF), Signalquelle, Lautstärke

• Wahlrend die Anlage in Betrieb ist, werden im Display auch andere Informationen angezeigt.

Der Einachheit halber sind hier nur die Elemente abgebildet, die in thism Abschnitt beschrieben werden.

Mit den Timern konnen Sie die Wiedergabefunktionen automatisch steuern.

Einstellen der Uhr

(Verwendung der Fernbedienung)

• Wenn Sie den Netzstecker in die Netzsteckdose stecken, blinking die Uhrzeit "0:00" auf dem Display.

Hinweis

• Damit die Timer richtig Funktionieren, muß die Uhr korrekt eingestellt sein.

1 Drucken Sie die Taste I.

2 Drücken Sie die Taste CLOCK/TIMER auf der Fernbedienung.

Die Stundenanzeige blinkt in schneller Folge auf dem Display.

3 Drücken Sie eine der Tasten▶ oder auf der Fernbedienung, um die Stunden einzustellen.

Die Taste verstellt auf eine später, die Taste auf eine frühere Uhrzeit. Halten Sie die Taste gedrückt, um die Zeit schneller zuändern.

4 Drucken Sie die Taste SET.

Die Minutenanzeige blinkt in schneller Folge auf dem Display.

5 Stellen Sie mit den Tasten oder die Minuten ein.

6 Drucken Sie die Taste SET.

Die eingestellte Zeit wird jetzt übernommen und die Sekundenanzeige beginnnt bei 0.

VORSICHT:

• Bei einem Stromausfall geht die eingestellte Uhrzeit nach etwa 20 Minuten verloren. Im Display blinkt "0:00", und die Uhr muß neu eingestellt werden.

Hinweise

Die Uhr geht maximal um etwas ein oder zwei Minuten pro Monat vor oder nach.
Die Taste der Funktioniert auf dieselbe Weise wie die Taste Ioder.

Einstellen des DAILY-Timers

(Verwendung der Fernbedienung)

Wenn Sie den Daily-Timer einzelmal eingestellt haben, wird er tätigch zur gleichen Zeit aktiviert.

Die Timer-Anzeige ( im Display zeigt an, daß der eingestellte Daily-Timer aktiv ist.

• Wenn die Timer-Anzeige (langezeigt wird, ist der Timer aktiviert.
• Wenn die Timer-Anzeige ( nicht angezeigt wird, ist der Timer deaktiviert.

1 Einstellen der Einsatzzeit ON (Beispiel: 10:15).

1. Drucken Sie die Taste CLOCK/TIMER auf der Fernbedienung.

"TIMER" wird auf dem Display angezeigt.

TIMER

• Wenn die Uhr nicht eingestellt ist, wird "0:00" auf dem Display angezeigt.
• Drücken Sie die Taste CLOCK/TIMER erneut. Die Stundenzahl für die Einschlaltzeit blinkt auf dem Display.

Drücken Sie eine der Tasten▶▶ oder▶ auf der Fernbedienung, um die Zeit einzustellen, zu der sich die Anlage einschalten soll.

Die Taste verstellt auf eine spätere, die Taste auf eine frühere Uhrzeit. Halten Sie die Tastes gedrückt, um die Zeit schneller zuändern.

1. Drucken Sie die Taste SET. Die Minuten der Einschaltzeit blinken auf dem Display.

Stellen Sie mit den Tasten▶oder die Minuten ein, zu denen sich das Gerät einschalten soll.

2 Einstellen der Ausschaltzeit OFF (Beispiel: 13:30).

1. Drucken Sie die Taste SET.

Die Stundenanzeige der momentan eingestellten Ausschaltzeit blinkt im Display. (Es wird automatisch die gleiche Zeit wie die Einschaltzeit gewählt.)

Drücken Sie eine der Tasten▶ oder▶ am Gerät, um die Stunde einzustellen, zu der sich die Anlage ausschalten soll.

1. Drucken Sie die Taste SET.

Die Stundenanzeige der momentan cingestellen Ausschaltzeit blinkt im Display.

Drücken Sie eine der Tasten▶ oder▶ am Gerät, um die Minute einzustellen, zu der sich die Anlage ausschalten soll.

3 Auswahl der Signalquelle.

1. Drucken Sie die Taste SET.

Die Anzeige "TUNER" oder "CD" blinkt im Display.

1. Drucken Sie eine der Tasten oder um die gewünschte Signalquelle zu wahlen.

Die Anzeige im Display wechselt wie folgt.

TUNER CD (zurück zum Anfang)

4 Lautstärke einstellen.

1. Drucken Sie die Taste SET.

Die Anzeige des Lautstärkepgels blinkt auf dem Display.

1. Drucken Sie eine der Tasten oder , um die gewünschte Lautstärke zu wahlen.

--:Es wird die aktuelle Lautstärkeeinstellung verwendet.

0 bis 50 :Wenn der Timer die Anlage einschaltet, wird die Lautstärke automatisch auf die eingestellte Position geregelt.

5 Drucken Sie die Taste SET.

Die Timer-Einstellung ist abgeschlossen, und die Timer-Anzeige (wird angezeigt. Das Display zeigt jeder Einstellung des Timers an und schaltet dann auf die Anzeige zurück, die vor der Einstellung des Timers angezeigt war.

(Fortsetzung)nachste Seite)

6 Bevor Sie die Anlage ausschalten, bereiten Sie die in Schritt 3 gewählte Signalquelle vor.

TUNER: Stellen Sie den gewünschten Sender ein.
CD: Legen Sie eine CD ein. (Die Wiedergabe beginnnt beim Einsatz mit dem ersten Titel.)

7 Drücken Sie die Taste / , um die Anlage auszuschalten.

Im Standby-Modus führen Sie die Timer-Anzeige ( ) auf dem Display.

• Wenn der Timer die Anlage einschaltet, beginnt die Timer-Anzeige zu blinken, und die in Schritt 6 vorbereitete Signalquelle startet.

Bestätigkeiten der Einstellung

Drücken Sie die Taste CLOCK/TIMER und dann die Taste SET. Jege Einstellung werden auf dem Display nacheinander angezeigt.

Deaktivieren des Timers

Drücken Sie die Taste CLOCK/TIMER und dann die Taste CANCEL. Die Timer-Anzeige (Berlischt.

Erneutes Aktivieren des deaktivierten Timers Drucken Sie die Taste CLOCK/TIMER und dann die Taste SET. Die Timer-Anzeige (Perscheint.

Um die Timer-Einstellungen zuändern

Wiederholen Sie das Einstellverfahren von Anfang an.

VORSICHT:

• Falls das Gerät nicht ans Netz angeschlossen ist, oder falls ein Stromausfall eintritt, werden die Timer-Einstellungen gelöscht. Sie müssen zuerst die Uhr neu eingten und danach den Timer.

Einstellen des SLEEP-Timers

(Verwendung der Fernbedienung)

Benutzen Sie den Sleep-Timer, wenn Sie möchten, daß sich das Gerät nach einigen Minuten wieder ausschalten soll. Bei entsprechender Einstellung these Timers konnen Sie bei Musik einschlafen und sicher sein, daß sich das Gerät zur vorgegebenen Zeit ausschaltet und nicht die ganze Nacht leiterspiel.

Den Sleep-Timer konnen Sie nur einstellen, wenn das Gerät an ist und eine Tonquelle spiel.

1 Starten Sie eine CD, oder stellen Sie den gewünschten Sender ein.

2 Drücken Sie die Taste SLEEP auf der Fernbedienung.

Die Anzeige "SLEEP" leuchtet auf.

■Wenn keine Uhrzeit eingestellt wurde, erscheidt die Anzeige "0:00" auf dem Display. Stellen Sie die Uhrzeit ein.

3 Geben Sie die Zeitdauer ein, die die Anlage weiterlaufen soll, bevor sie ausgeschaltet wird.

• Mit jedem Druck auf die SLEEP-Taste wird die Zahl der im Display angezeigten Minuten in folgender Reihenfolge erhöht:

10 20 30 60 90 120 Abbruch (zurück zum Anfang)

5 Sekunden, nachdem Sie die Anzahl der Minuten eingestellt haben, die der Sleep-Timer aktiv sein soll, erlischt die Anzeige und kehrt zur vorherigen Anzeige zurück. (Das Display wird abgedunkelt.)

Das Gerät ist jetzt darauf eingestellt, nach der von Ihn gewährten Anzahl von Minuten abzuschalten.

Abesen der Sleep-Zeit:

Wenn Sie die SLEEP-Taste drücken, werden im Display die verbleibenden Minuten angezeigt, die die Anlage noch spiel. Warten Sie, bis das Display zur ursprünglichen Anzeige zurrückkehrt.

Um die Einstellung des SLEEP-Timers abzubrechen:

Drücken Sie mehrmals die Taste SLEEP, bis im Display die "SLEEP"-Anzeige erlischt.

Auch beim Ausschalten der Anlage wird die Einstellung des SLEEP-Timers gelöscht.

■Wenn Sie den Daily-Timer aktivieren, schaltet sich die Anlage zur eingestellten Zeit ein, um Sie zu wecken.

Pflege und Wartung

Behandeln Sie ihre CDs vorsichtig, um einen langen Betrieb zu gewährleisten.

CDs

DISC ORIGINAL AUOHD

·Es können nur CDs verwendet werden, die diesen Symbol tra-gen. Wenn Sie CDs von besonderer Form spielten (herzfrümmige, achteckige, etc.) kann das Gerätschadennehmen. ·Kleben Sie keinen Papierstreifen oder Aufkleber auf die zu lesende oder die beschrittete Seite der CD. Anderenfalls wird die CD möglicherweise nicht ausgeworfen, oder das Gerät kann beschädigt werden. ·Nehmen Sie die CD aus dem Fach Heraus, indem Sie sie am Rand anfassen und gleichzeitig leicht auf den Mittelpunkt im CD-Fach drücken. ·Berühren Sie nicht die glänzende Seite der CD, und verbieten die CD nicht. ·Legen Sie die CD nach Gebrauch darüber in die CD-Box, um Ver-formung vorzubeugen. ·Achten Sie beim Zurücklegen der CD in die Box daraufuf, daß sie nicht verkratzt. ·Halten Sie die CD fern von direk- ter Sonneneinstrahlung, extremen Temperatoren und Feuchtigkeit. ·Eine verschmutzte CD wird u.U. nicht richtig abgeschweit. Wenn eine CD schmutzig wird, wischen Sie sie mit einem weichen Lappen in gerader Linie von der Mitte zum Rand ab.

VORSICH:

• Benutzen Sie keine Reinigungsmittel (z.B. herkommlichen Schallplattenreiniger, Spruhreiniger, Benzin, etc.), um eine CD zu reinigen.

Kondensierende Feuchtigkeit

Feuchtigkeit kann in folgenden Fällen auf der Linse im Inneren des Gerätes kondensieren:

• Nach dem Einsatz der Hezung im Raum.
  In einem feuchten Raum.
• Wenn das Gerät direkt aus der Kälte in einen warmen Raum gebracht wird.

Wenn dies passiert, konnen Störungen auftreten. Lassen Sie in thisem Fall das Gerä einige Stunden lang eingeschaltet, bis die Feuchtigkeit verdunstet ist,ziehen Sie dann den Netzstecker aus der Steckdose und stecken Sieihn wieder hinein.

Allgemeine Hinweise

Im allgemeinen haben Sie die dieeste Wiedergabequalität, wenn Sie ihre Kassetten, CDs und den Mechanismus sauber halten.

• Legen Sie ihre CDs stets in ihre Boxen zurrück und bewahren Sie diese in einem geschlossenen Schrank oder in einem Regal auf.
• Lassen Sie die Platte des Systems geschlossen, wenn das Gerät nicht verwendet wird.

Reinigen des Geräts

Verschmutzungen am Gerät
Zur Reinigung das Gerät mit einem trockenen, weichen Lappen abwischen. Bei starker Veschmutzung kann das Gerät mit einem mit sauberem Wasser befeuchteten Tuch vorsichtig abgewischt werden. Anschließend sollte es vorsichtig mit einem sauberen, weichen Tuch trockengewicht werden.
- Da die Geräteoberfläche unschön oder beschädigt werden kann oder die Farbe verlieren kann, müssen Sie auf folgenden achen:
-NICHT das Gerät mit einem harten Lappen abwischen.
-NICHT beim Abwischen stark undrücken.
-NICHT mit fluchtigen organischen Lösungsmitteln wie z.B. Terpentin oder Benzol abwischen.
-NICHT andere fluchtige Substanzen wie etwa Insektensprays darauf gelangen setzen.
-NICHT Gummi- oder Plastikteile langere Zeit in Berührung mit dem Gerät lessen.

Störungssuche

• Falls Sie mit ihrer Anlage ein Problem haben, versuchen Sie erst anhand der folgenden Ende das Problem selbst zu losen, bevor Sie einen Reparaturdienst rufen.

• Falls Sie das Problem mit den hier angegebenen Maßnamen nicht selbst lösen konnen oder falls ihre Anlage beschädigt ist, wenden Sie sich an einen Fachmann, z.B. ihren Handler.

Symptom Mögliche Ursache Maßnahme

Kein Ton. • Die Anschlüsse sind falsch oder lose. Die Kopfhörer sind angeschlossen.	• Alle Anschlüsse prüfen und korri-gieren. (Siehe Seiten 4 bis 8.) • Ziehen Sie den Kopfhörerstecker herself.
Schlechter Radioempfang. • Die Anteine ist nicht angeschlossen. • Die MW-Rahmenantenne befindet sich zu dicht am Gerät. • Die UKW- (FM) Drahtantenne ist nicht richtig ausgebreitet und positiviert.	• Die Anteine fest anschließen. • Die Position und Ausrichtung der MW-Rahmenantenne ändern. • Die UKW- (FM) Drahtantenne auf optimale Empfangsposition aushich- ten.
Die CD hat Aussetzer. Die CD ist schmutzig oder verkratzt. Die CD reinigen oder ersetzen.
Die CD spielt nicht. Die CD wurde falsch herum eingelegt. Die CD mit der beschrifteten Seite nach oben einlagen.
Die Fernbedienung funktioniert nicht. • Zwischen Fernbedienung und Infrar- otempfänger am Gerät liegt ein Hindernis. • Die Batterien sind leer.	• Das Hindernis entfernen. • Die Batterien ersetzen.
Die Bedienungsselemente funktionieren nicht. Der eingebaute Mikroprozessor wurde durch externe elektrische Interferenz gestört.	Ziehen Sie den Netzstecker des Gerätes, und stecken Sieihn dann wied- er hinein.
Die Anzeige "CD NO DISC" erscheint. Es ist keine Disc eingelegt. Eine disk einsenetzen.
Die Anzeige "CANNOT PLAY" oder "UNFINALIZ" erscheint.	• Eine CD-R oder CD-RW einsenetzen, die vorbereitet ist. • Nehmen Sie die Disc Heraus, und führen Sie mit der beschrifteten Seite nach vorne oder nach oben weisend ein. (Siehe Seite 20.)
Die Schriftzeichen und Symbole auf Display stehen auf dem Kopf.	Der Schalter DISP.NET, der sich auf der Rückseite des Hauptgerätes befind- et, ist nicht richtig eingestellt.

Technische Date

Verstärke

Ausgangsleistung 38 W (19 W + 19 W) an 4 Ω (max.)

Eingangsempfindlichkeit/Impedanz (1 kHz)

MD/AUX IN 500mV / 47k

Ausgangsempfindlichkeit/Impedanz (1 kHz)

MD/AUX OUT 500mV / 5k

CD DIGITAL OUT -21 dBm -15 dBm

(Optischer Ausgang)

Laatsprecherklemmen 4 Ω - 16 Ω

Subwoofer-Ausgang 440mV / 6k

Kopfhorer 16 Ω - 1 kΩ

0-15 mW/Kanalausgang an 32 Ω

CD-Spieler

Signal/Rauschabstand 100 dB (typisch)

Gleichlaufschwankungen Nicht meßbar

Tuner

UKW-(FM) Tuner

Frequenzbereich 87,5 MHz - 108,0 MHz

MW/LW- (AM) Tuner

Frequenzbereich (MW) 522 kHz-1 629 kHz

(LW) 144kHz - 288kHz

Betriebsstromdaten

Erforderlicher Betriebsstrom AC 230V 50Hz

Leistungsaufnahme 36 W (Eingeschaltet)

2,5 W (Energiesparmodus)

Mittlerer Laatsprecher

Abmessungen*

(CA-VSDT6R/CA-VSDT7R/CA-VSDT9R)

325mm× 86mm× 237mm(B / H / T)

Gewicht*

(CA-VSDT6R/CA-VSDT7R) Ca. 3,9kg

• Ohne Ständer und Füsse

Lautsprecherdaten (jede Einheit)

SP-VSDT6

Lautsprecher 8-cm-Konuslautsprecher

Impedanz 4Ω

Abmessungen 124mm× 255mm× 124mm(B / H / T)

Gewicht 1,4 kg

SP-VSDT9

Lautsprecher 8-cm-Konusloutsprecher

Impedanz 4Ω

Abmessungen 125mm× 293mm× 129mm(B / H / T)

Gewicht 1,4 kg

Zubehör

Netzkabel (1)

Lautsprecherkabel (2)

Ständer (1) (fur das Gerät)

Fuße (2) (für den Ständer)

Schraube (1) (für den Ständer)

Papiermuster (1)

Abmessungen für die Installation (CA-VSDT6R/CA-VSDT7R/CA-VSDT9R)

Senkrechte Position

(An der Wand)

(Mit FuBen)

Waagerechte Position

Design und technische Daten können sich ohne Ankündigung ändern.

Introduction

• Obwohl der Laufsprecher SP-VSDT9 magnetisch abgeschirmt ist, kann das Fernsehbild Farbstörungen aufweisen, wenn sich die Laufsprecher in der Höhe des Fernsehgeräts befinden. Plaats de luidsprekers in dit geval verder van de teileisie af.

Befestigen Sie die Laufsprechergitter wie in der Abbildung gezeigt.

"MD/AUX" wird weergegeben op de display.

2,5 W (energiebesparingsstand)

Hoofdapparaat

Afmeting*

(CA-VSDT6R/CA-VSDT7R/CA-VSDT9R)

325mm× 86mm× 237mm (B/H/D)

Gewicht*

(CA-VSDT6R/CA-VSDT7R) Circa 3,9 kg
