BEDIENUNGSANLEITUNG SPUXG60 JVC

Warnung, Achtung und sonstige Hinweise Mises en garde, précautions et indications diverses Waarschuwingen, voorzorgen en andere mededelingen Avvertenze e precauzioni da osservare

ACHTUNG—Taste ⏻/I (Bereitschaft/ein)

Ziehen Sie das Netzkabel ab, um die Stromversorgung vollständig zu unterbrechen (die STANDBY-Anzeige schaltet ab). Beim Aufstellung des Geräts stellen Sie sicher, dass der Stecker gut zugänglich ist. Die Taste (bereitschaft/ein) trennt in keiner Position die Stromversorgung zum Netzanschluß.

• Wenn sich das Gerät im Bereitschaftsbetrieb befindet, leuchtet die Anzeigeleuchte STANDBY rot.
• Wenn das Gerät eingeschaltet wird, erlischt die STANDBY-Leuchte.
  Das Gerät kann über die Fernbedienung ein- und ausgeschaltet werden.

ATTENTION—Touche ⏻/I (attente/sous tension)

Zur Verhinderung von elektrischen Schlägen, Brandgefahr, usw:

1. Keine Schrauben lösen oder Abdeckungen entfernen und das Gehäuse nicht öffnen.
2. Dieses Gerät weder Regen noch Feuchtigkeit aussetzen.

ATTENTION

• Blockieren Sie keine Belüftungsschlitze oder - bohrungen. (Wenn die Belüftungsöffnungen oder -löcher durch eine Zeitung oder ein Tuch etc. blockiert werden, kann die entstehende Hitze nicht abgeführt werden.)
• Stellen Sie keine offenen Flammen, beispielsweise angezündete Kerzen, auf das Gerät.
• Wenn Sie Batterien entsorgen, denken Sie an den Umweltschutz. Batterien müssen entsprechend den geltenden örtlichen Vorschriften oder Gesetzen entsorgt werden.
• Setzen Sie dieses Gerät auf keinen Fall Regen, Feuchtigkeit oder Flüssigkeitsspritzern aus. Es dürfen auch keine mit Flüssigkeit gefüllen Objekte, z. B. Vasen, auf das Gerät gestellt werden.

ATTENTION

Achtung: Ausreichende Belüftung

Zur Vermeidung von elektrischen Schlägen, Feuer und sonstigen Schäden sollte das Gerät unter folgenden Bedingungen aufgestellt werden:

1. Vorderseite: Hindernisfrei und gut zugänglich.
2. Seitenwände/Oberseite/Rückwand: Hindernisfrei in allen gegebenen Abständen (s. Abbildung).
3. Unterseite: Die Stellfläche muß absolut eben sein. Sorgen Sie für ausreichende Luftzufuhr durch Aufstellung auf einem Stand mit mindestens 10 cm Höhe.

Seitenansicht Côté
Zijaanzicht Vista laterale

15 cm 15 cm CA-UXG60

WICHTIG FÜR LASER-PRODUKTE IMPORTANT POUR PRODUITS LASER BELANGRIJK VOOR LASERPRODUKTEN AVVERTENZE IMPORTANTI SUI PRODOTTI LASER

1. LASER-PRODUKT DER KLASSE 1
2. ACHTUNG: Die obere Abdeckung nicht öffnen. Das Gerät enthält keine Teile, die vom Benutzer gewartet werden können. Wartungen nur von qualifiziertem Fachpersonal durchführen lassen.
3. ACHTUNG: Sichtbare und/oder unsichtbare Laserstrahlung der Klasse 1M bei offenen Abdeckungen. Nicht direkt mit optischen Instrumenten betrachten.
4. PRODUIT LASER CLASSE 1
5. ATTENTION: N'ouvrez pas le couvercle supérieur. Il n'y a aucune pièce réparable par l'utilisateur à l'intérieur de l'appareil; confiez toute réparation à un personnel qualifié.

6. ATTENTION: Rayonnement laser visible et/ou invisible de classe 1M une fois ouvert. Ne pas regarder directement avec des instruments optiques.

7. KLASSE 1 LASERPRODUKT

8. VOORZICHTIG: Open de bovenste afdekking niet. Er zijn geen door de gebruiker te repareren onderdelen in het toestel; laat onderhoud en reparatie over aan erkend onderhoudspersoneel.

9. VOORZICHTIG: Zichtbare en/of onzichtbare klasse 1M laserstralen indien geopend. Bekijk niet direct met optische instrumenten.

10. PRODOTTO LASER DI CLASSE 1

11. ATTENZIONE: Non aprire il coperchio superiore. Nessuna parte interna dell'unità richiede manutenzione da parte dell'utente; per la manutenzione rivolgersi al personale qualificato.
12. ATTENZIONE: Radiazione laser in classe 1M visibile e/o invisibile quando aperto. Non osservare direttamente con strumenti ottici.

Benutzerinformationen zur Entsorgung alter Geräte

Dieses Symbol ist nur in der Europäischen Union gültig.

[Europäische Union]

Dieses Symbol zeigt an, dass das elektrische bzw. elektronische Gerät nicht als normaler Haushaltsabfall entsorgt werden soll. Stattdessen sollte das Produkt zur fachgerechten Entsorgung, Weiterverwendung und Wiederverwertung in Übereinstimmung mit der Landesgesetzgebung einer entsprechenden Sammelstelle für das Recycling elektrischer und elektronischer Geräte zugeführt werden.

Die korrekte Entsorgung dieses Produkts dient dem Umweltschutz und verhindert mögliche Schäden für die Umwelt und die menschliche Gesundheit, welche durch unsachgemäße Behandlung des Produkts auftreten können. Weitere Informationen zu Sammelstellen und dem Recycling dieses Produkts erhalten Sie bei Ihrer Gemeindeverwaltung, Ihrem örtlichen Entsorgungsunternehmen oder in dem Geschäft, in dem Sie das Produkt gekauft haben.

Für die nicht fachgerechte Entsorgung dieses Abfalls können gemäß der Landesgesetzgebung Strafen ausgesprochen werden.

(Geschäftskunden)

Wenn Sie dieses Produkt entsorgen möchten, besuchen Sie bitte unsere Webseite www.jvc-europe.com, um Informationen zur Rücknahme des Produkts zu erhalten.

[Andere Länder außerhalb der Europäischen Union]

Wenn Sie dieses Produkt entsorgen möchten, halten Sie sich dabei bitte an die entsprechenden Landesgesetze und andere Regelungen in Ihrem Land zur Behandlung elektrischer und elektronischer Geräte.

Abspielbare Disk-/Datei-Typen

MP3/WMA PLAY BACK		MPEG-4 ASF PLAYBACK
	Video CD		COMPACT DISC DIGITAL AUDIO
• CD-R/-RW: Aufgenommen in den Formaten Audio-CD, Video-CD und SVCD. Dateien der Typen MP3, WMA, JPEG, MPEG-1, MPEG-2, ASF und DivX, die entsprechend dem Format „ISO 9660“ geschrieben sind, können ebenfalls abgespielt werden.
• DVD-R/-RW, +R/+RW: Aufgenommen im Format DVD Video. Dateien der Typen MP3, WMA, JPEG, MPEG-1, MPEG-2, ASF und DivX die im Format UDF geschrieben sind, können ebenfalls abgespielt werden.
• DVD-RW/-ROM: Aufgenommen im Format DVD Video Recording (VR).
• USB-Massenspeichergerät: MP3-, WMA-, JPEG-, MPEG-1-, MPEG-2-, ASF- und DivX-Dateien.

Neben den oben aufgeführten Disks/Dateien kann diese Anlage Audiodaten abspielen, die auf CD-Extra aufgenommen sind.

• Die folgenden Disks können nicht wiedergegeben werden: DVD-RAM, CD-I (CD-I Ready), CD-ROM, Photo CD, CD-G (CD- Graphics) und DVD/CD Text. Bei Wiedergabe dieser Disks wird Rauschen erzeugt, und die Lautsprecher können beschädigt werden.
• In dieser Anleitung werden die Ausdrücke „Datei“ und „Stück“ mit gleicher Bedeutung für MP3/WMA/JPEG/MPEG-1/MPEG-2/ASF/DivX Vorgänge verwendet.
• Es ist möglich, finalisierte +R/+RW-Disks (nur Format DVD Video) abzuspielen. „DVD“ leuchtet im Front-Displayfeld auf, wenn eine +R/+RW-Disk eingelegt ist.

Hinweis zum Regionscode

DVD-Player und DVDs haben ihre eigenen Regionalcodenummern. Diese Anlage kann nur DVDs abspielen deren Regionalcodenummern „2“ enthalten. BEISP.:

Audioformate

Diese Anlage kann die folgenden digitalen Audioformate abspielen.

• LPCM (Linear PCM), ☐ DIGITAL (Dolby Digital), DTS (Digital Theater Systems), MLP (Meridian Lossless Packing) Bei der Wiedergabe einer Mehrkanal-DVD wandelt die Anlage diese Mehrkanalsignale richtig in 2 Kanäle um und gibt den abgemischten Ton von den Lautsprechern aus.
• Um den kraftvollen Klang dieser mehrkanalig codierten DVDs zu genießen, schließen Sie einen geeigneten Decoder oder einen Verstärker mit geeignetem eingebautem Decoder an die Buchse OPTICAL DIGITAL OUT an der Rückseite an.

WICHTIG: Vor dem Abspielen einer Disk stellen Sie folgendes sicher...

• Schalten Sie das Fernsehgerät ein und wählen Sie einen geeigneten Eingangsmodus, um die Bilder oder Bildschirmanzeigen zu sehen.

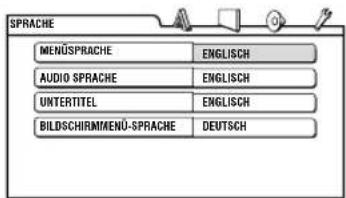

• Zur Disk-Wiedergabe können Sie die Anfangseinstellung nach Wunsch einstellen. Siehe "Setup-Menü-Vorgänge" auf Seite 31.

Wenn „, „m Fernsehbildschirm erscheint, wenn Sie eine Taste drücken, kann die Disk nicht den eingegebenen Vorgang ausführen.

Wie Sie diese Anleitung lesen

• Tasten und Bedienungsvorgänge werden erklärt, wie in der Tabelle unten gezeigt.
• Manche zugehörigen Tipps und Hinweise werden später in den Abschnitten „Weitere Informationen zu dieser Anlage“ und „Störungssuche“ gegeben, aber nicht in dem Abschnitt, der die Bedienung beschreibt ( INFO weist darauf hin, dass Informationen enthalten sind).

	Zeigt an, dass Sie die Taste kurz drücken.
[DSA5]	Zeigt an, dass Sie die Taste kurz und wiederholt drücken, bis die gewünschte Option gewählt ist.
	Zeigt an, dass Sie die Taste kurz drücken.
	Zeigt an, dass Sie die Taste für eine gegebene Zeit gedrückt halten.
	Zeigt an, dass Sie den Regler in die angegebene Richtung(en) drehen.

	Zeigt an, dass dieser Vorgang nur über die Fernbedienung möglich ist.
	Zeigt an, dass dieser Vorgang nur über das Hauptgerät möglich ist.

„DVD Logo“ ist ein eingetragenes Warenzeichen von DVD Format/Logo Licensing Corporation in den USA, Japan und anderen Ländern.

Achtung bei DualDisc-Wiedergabe

Die Nicht-DVD-Seite einer „DualDisc“ entspricht nicht dem „Compact Disc Digital Audio“-Standard. Deshalb wird die Verwendung der Nicht-DVD-Seite einer DualDisc auf diesem Produkt nicht empfohlen.

Vorsichtsmaßregeln

Aufstellung

- Stellen Sie die Anlage an einem Ort mit ausreichender Lüftung auf, um Hitzestau in der Anlage zu vermeiden.

Stellen Sie die Anlage NICHT an einem Ort in der Nähe von Hitzequellen oder an einem Ort auf, der direktem Sonnenlicht, starkem Staub oder Vibration ausgesetzt ist.

• An einem Ort aufstellen, der eben, trocken und nicht zu heiß oder zu kalt ist—zwischen 5°C und 35°C.
• Lassen Sie ausreichenden Abstand zwischen der Anlage und dem Fernsehgerät.
• Halten Sie die Lautsprecher vom Fernsehgerät fern, um Störungen mit den Fernsehgerät zu vermeiden.

Betriebsstromquellen

- Beim Trennen der Anlage von der Wandsteckdose ziehen Sie immer am Stecker und nicht Netzkabel.

Berühren Sie das Netzkabel NICHT mit nassen Händen.

Feuchtigkeitskondensation

Feuchtigkeitskondensation auf den Linsen in der Anlage kann sich in den folgenden Fällen bilden:

• Beim starken Aufheizen eines Raums
  • In einem feuchten Raum
• Wenn die Anlage direkt von einem kalten an einem warmen Ort gebracht wird.
  In diesem Fall kann eine Fehlfunktion in der Anlage auftreten. In diesem Fall lassen Sie die Anlage einige Stunden lang stehen, bis die Feuchtigkeit verdampft, ziehen Sie den Netzstecker ab und stecken Sie ihn erneut ein.

Interne Hitze

- Stellen Sie sicher, dass für gute Lüftung um das Gerät gesorgt ist. Durch schlechte Lüftung kann Überhitzung und Beschädigung des Geräts verursacht werden.

Blockieren Sie keine Belüftungsschlitze oder -bohrungen. Wenn diese durch z.B. eine Zeitung oder einen Tuch blockiert sind, kann die Hitze nicht aus dem Gerät entweichen.

Sonstige

- Falls Metallgegenstände oder Flüssigkeiten in die Anlage geraten, ziehen Sie den Netzstecker ab und wenden sich an Ihren Fachhändler, bevor Sie weitere Maßnahmen treffen.

Zerlegen die Anlage NICHT; im Inneren befinden sich keine vom Anwender zu wartenden Teile.

- Wenn Sie diese Anlage über längere Zeit verwenden, ziehen Sie den Netzstecker von der Steckdose ab. Fall etwas schiefgeht, ziehen Sie den Netzstecker ab und wenden sich an Ihren Fachhändler.

Inhalt

Anschlüsse....3

Displayanzeigen......6

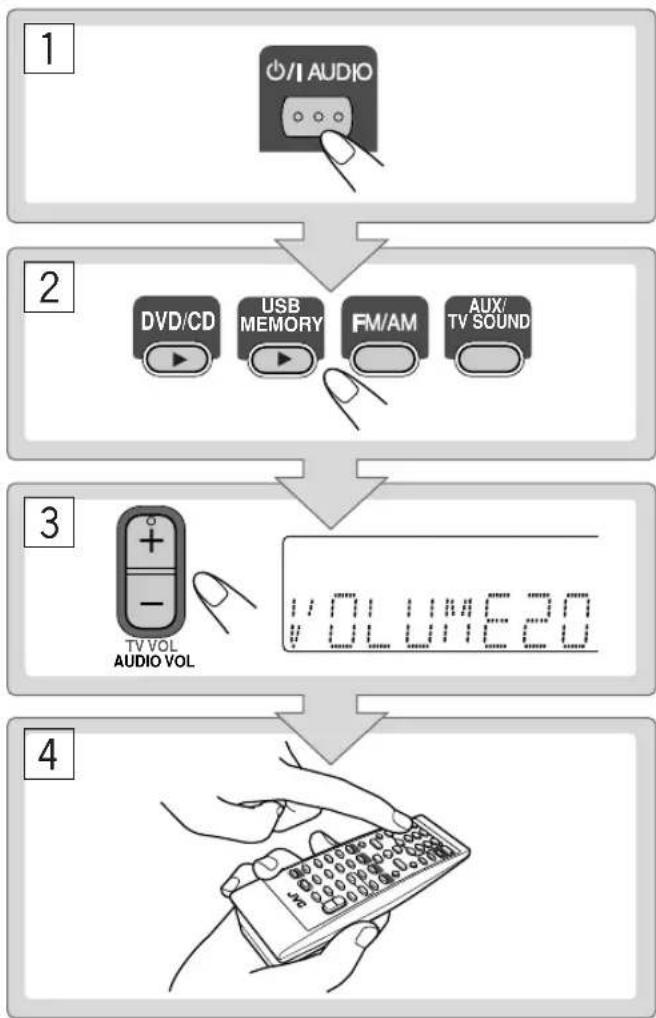

Tägliche Bedienung—Wiedergabe......7

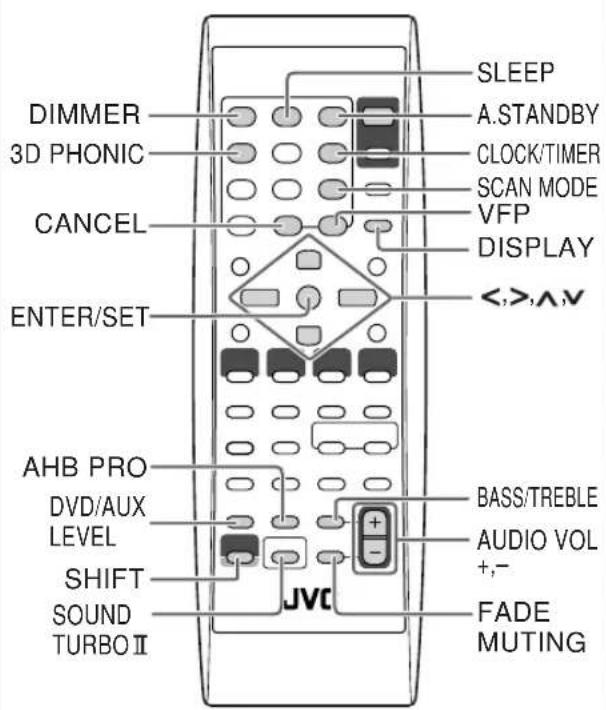

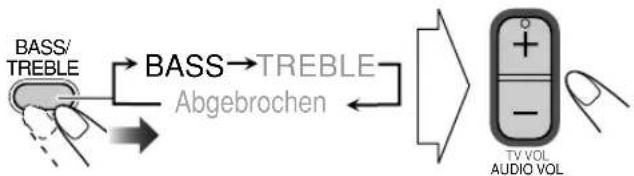

Tägliche Bedienung—Klang u. andere Einstellungen....11

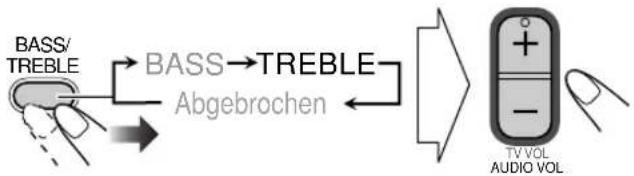

Einstellen der Lautstärke.... 11 Einstellen des Klangs.... 11 Erzeugen eines 3-dimensionalen Klangfelds—3D Phonic .... 12 Vorwahl des automatischen DVD-Video-Tons Pegel steigern.... 12

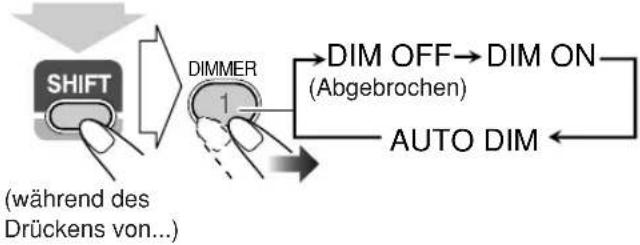

Einstellen des Audio-Eingangspegels .... 12 Anpassen der Displayhelligkeit.... 13 Ändern des Abtastmodus .... 13

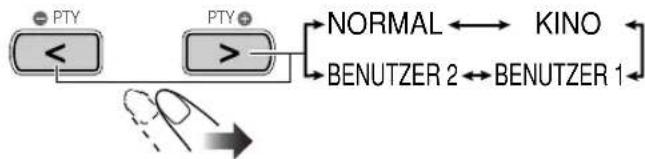

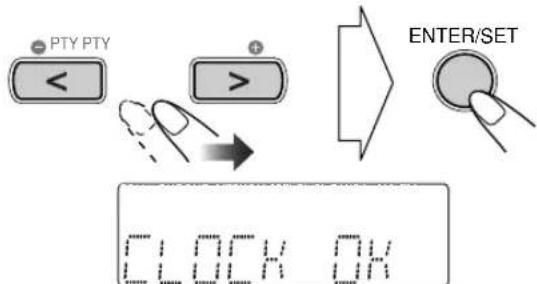

Anpassen des Bildfarbtons.... 13 Einstellung der Uhr.... 14 Automatisches Ausschalten.... 14

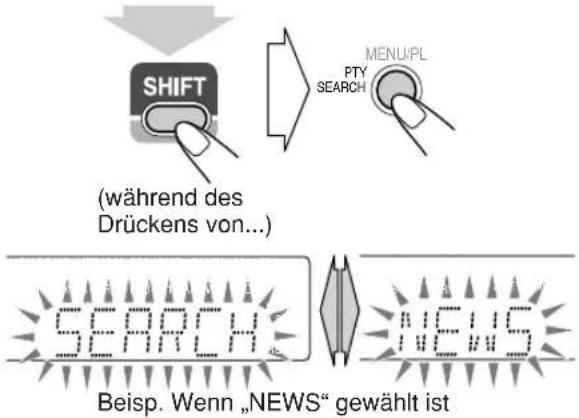

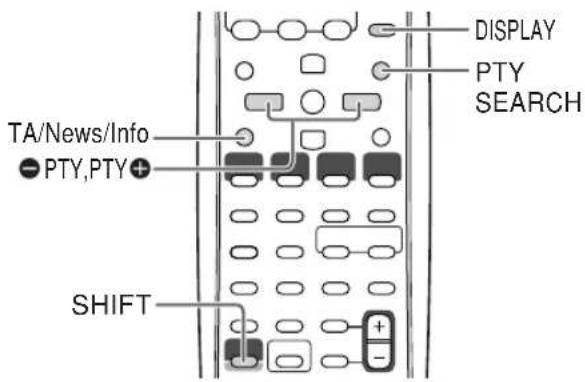

Erweiterte Radiofunktionen ....15

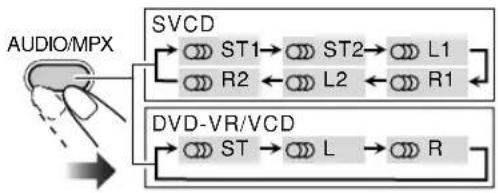

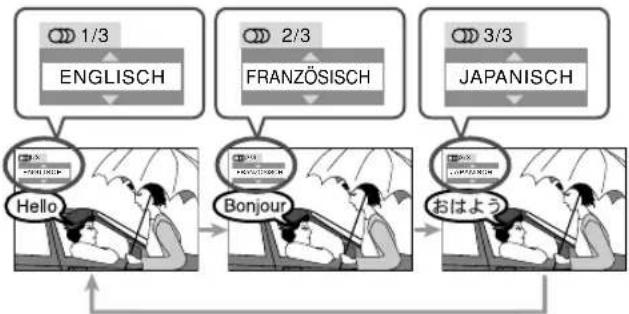

Originale DVD/VCD-Vorgänge....17 Einstellung des Audio-Stücks....17

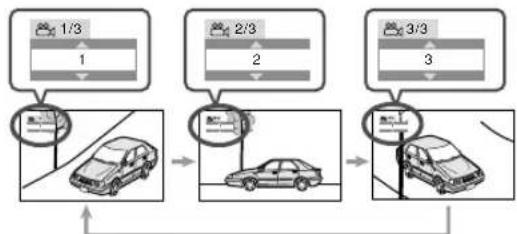

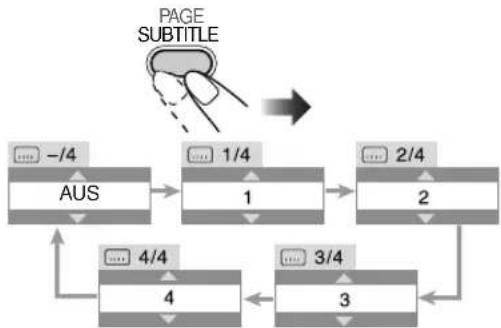

Einstellung der Untertitelsprache....18 Einstellung des Sichtwinkels....18 Wählen von durchsuchbaren Standbildern....18

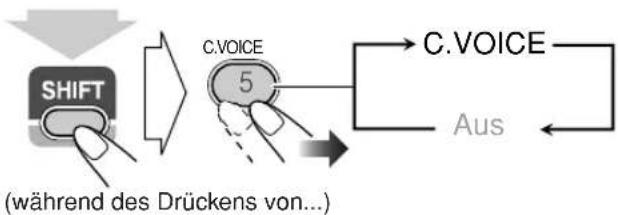

Wiedergabe einer Bonusgruppe .... 18 Dialoge klar machen—Clear Voice .... 19 Spezialeffekt-Wiedergabe .... 19

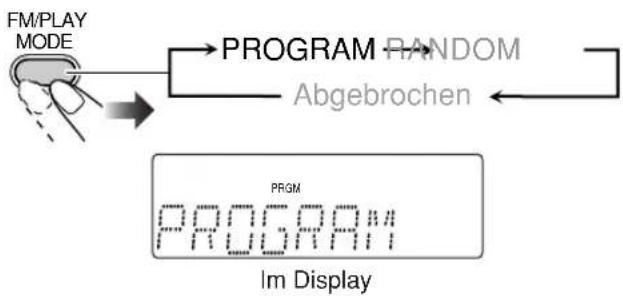

Erweiterte Wiedergabe-Funktionen....20 Programmierung der Wiedergabereihenfolge— Programmwiedergabe....20

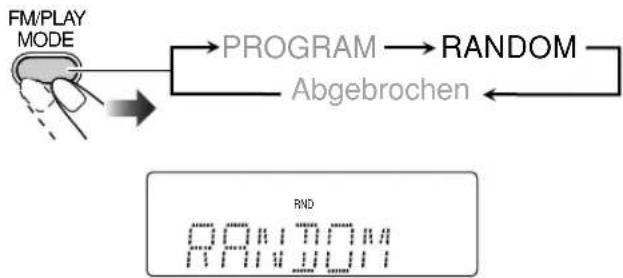

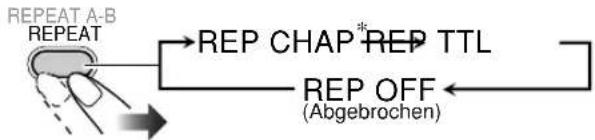

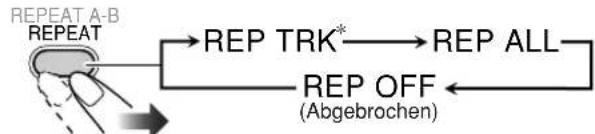

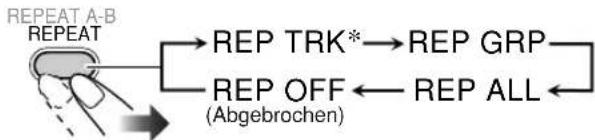

Zufällige Wiedergabe von Titeln—Zufallswiedergabe.... 21 Wiederholte Wiedergabe.... 22 Sperre der Disk-Ausgabe—Kindersperre.... 22 On-Screen Disk-Vorgänge .... 23

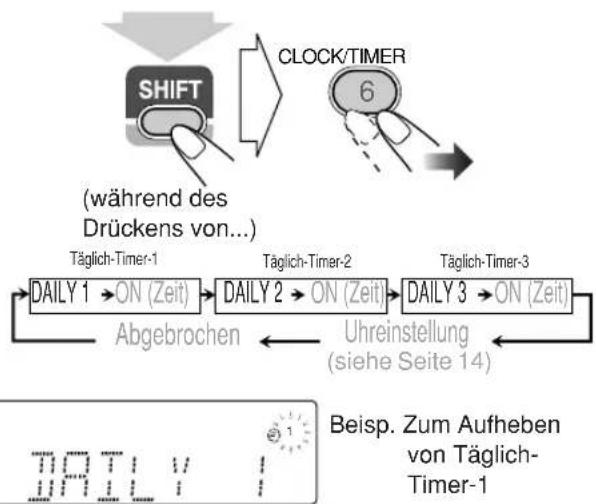

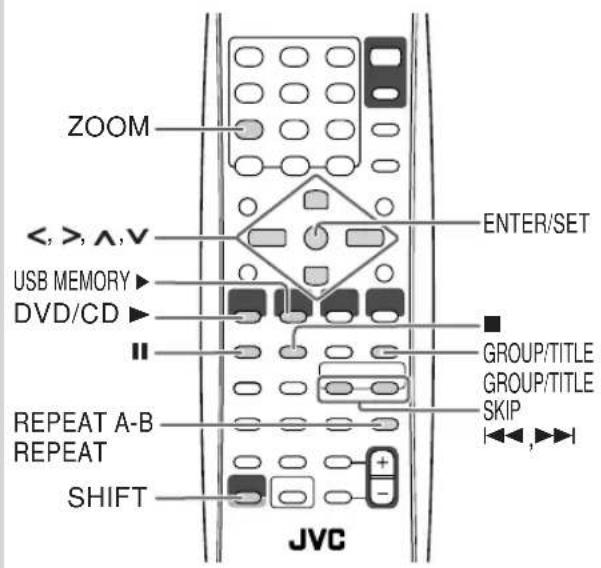

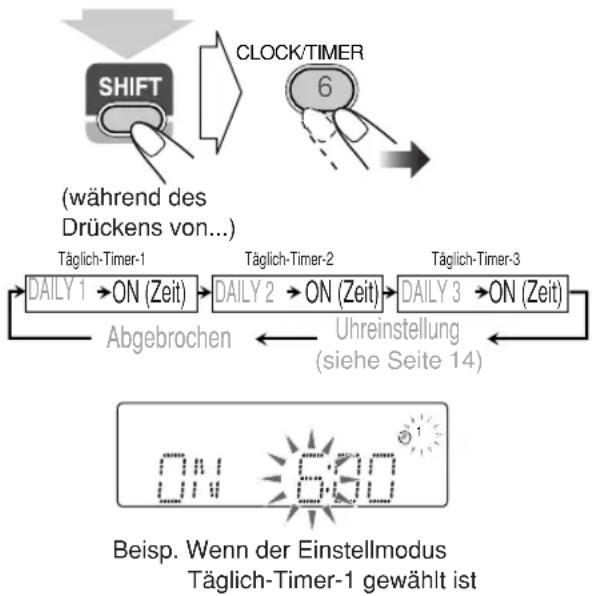

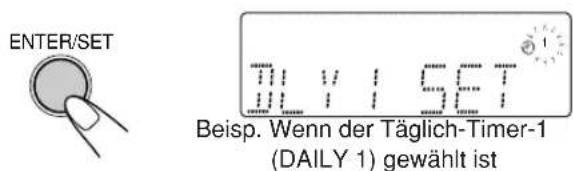

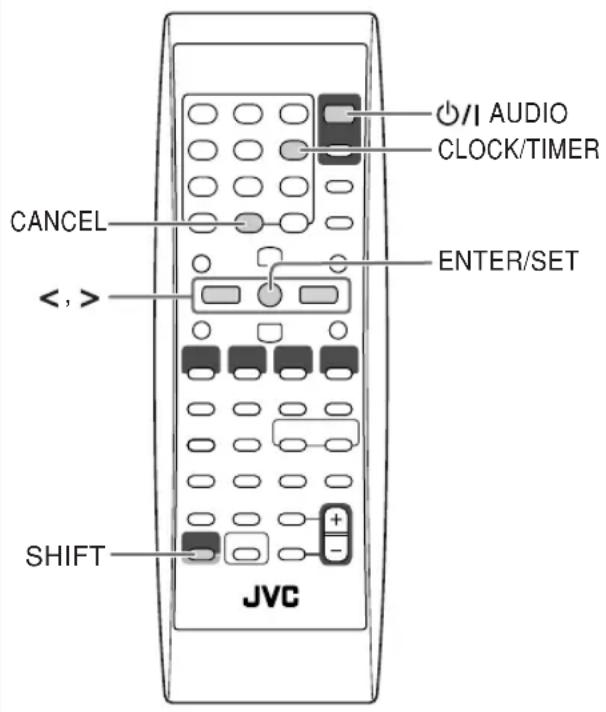

Audio-/Video-Dateien-Vorgänge ....27 Timer-Funktionen....29

Setup-Menü-Vorgänge ....31

Zusätzliche Information ....33 Weitere Informationen zu dieser Anlage ....33 Störungssuche.... 36

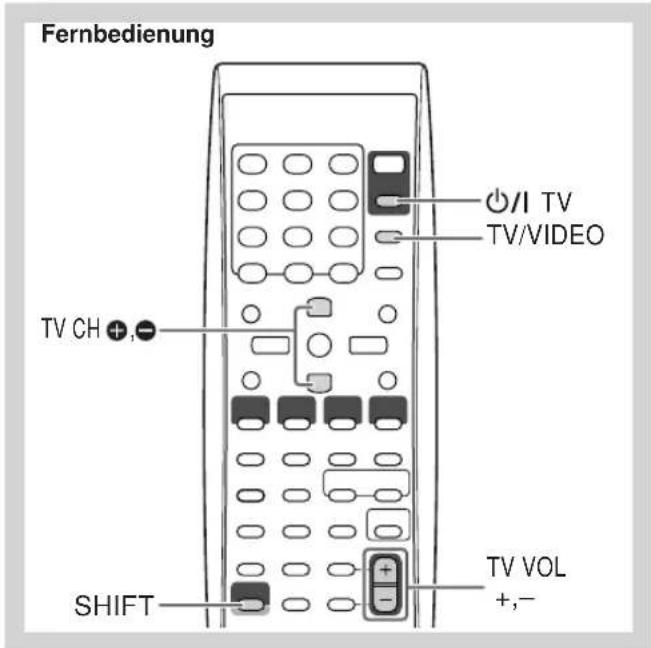

Bedienung von JVC-Fernsehgeräten mit der Fernbedienung .... 38 Technische Daten .... 39

Teile-Index 40

Anschlüsse

INFO

Schließen Sie das Netzkabel erst an, nachdem alle anderen Anschlüsse getätigt sind.

- Verbinden Sie die AV-Buchse direkt mit dem Videocingang des Fernsehgeräts. Falls Sie die AV-Buchse des Geräts über einen Videorecorder mit dem Fernsehgerät verbinden, kann es bei der Wiedergabe einer kopiergeschützten Disk zu Störungen kommen. Verbindung von AV mit einem kombinierten Fernseh-/Videogerät kann ebenfalls zu Störungen beim Betrachten führen.

Mitgeliefertes Zubehör

Prüfen Sie, ob die folgenden Artikel vorhanden sind.

• UKW-Antenne (x1)
  • AM-Rahmenantenne (x1)

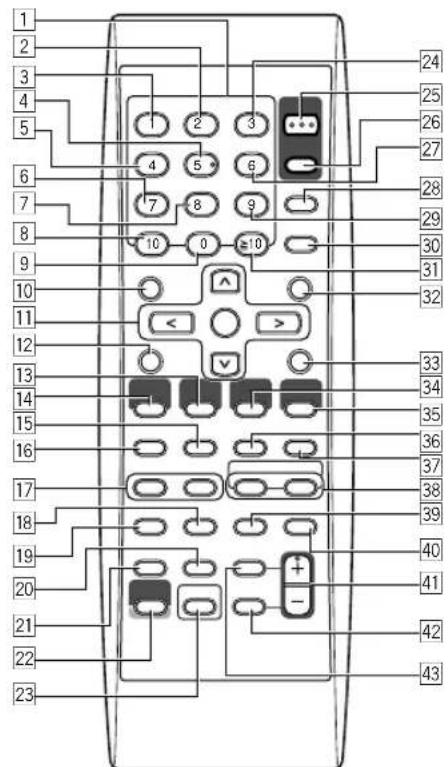

  • Fernbedienung (x1)
• Batterien (x2)

Falls ein Artikel fehlt, wenden Sie sich sofort an Ihren Fachhändler.

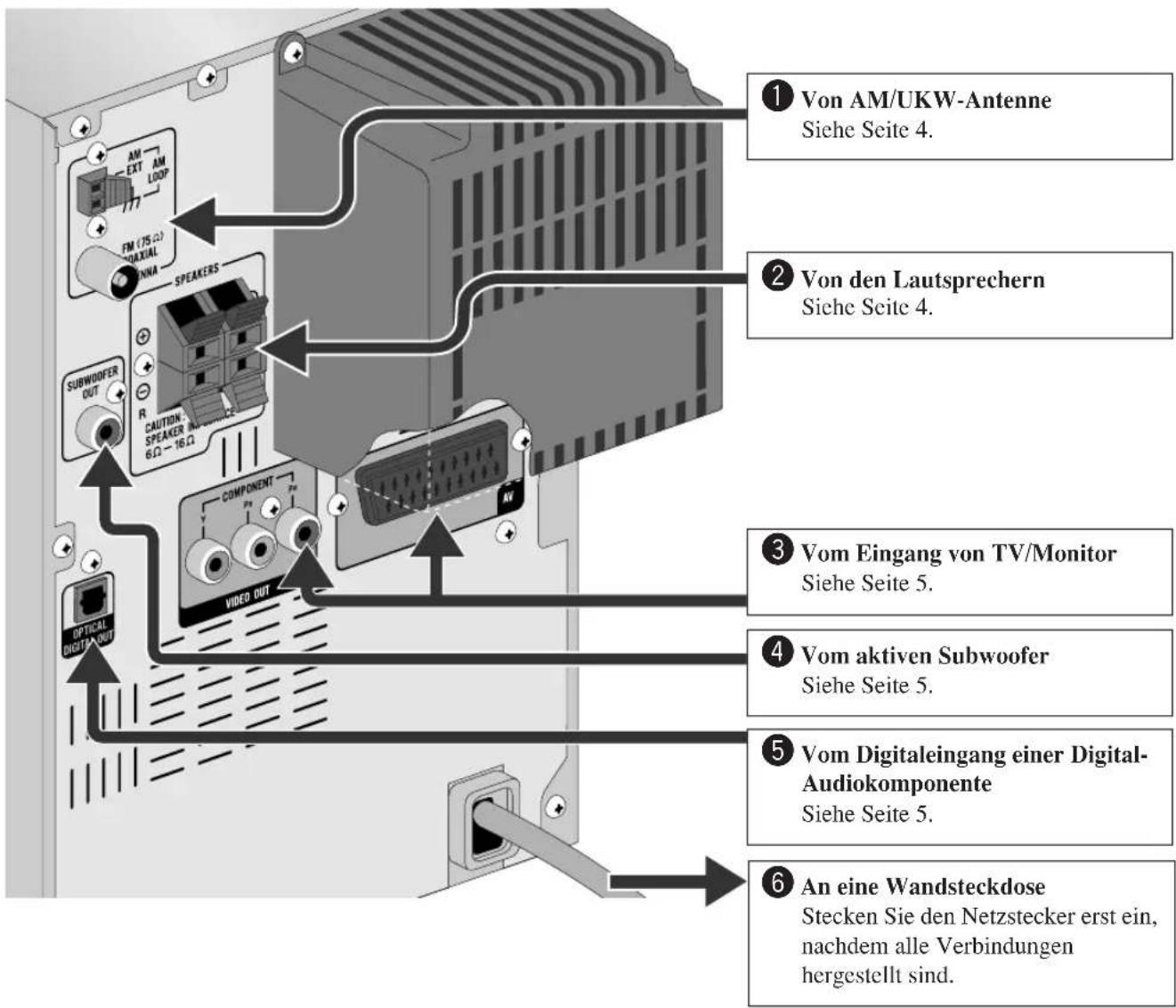

Geräterückseite

① Von AM/UKW-Antenne Siehe Seite 4. ② Von den Lautsprechern Siehe Seite 4. ③ Vom Eingang von TV/Monitor Siehe Seite 5. ④ Vom aktiven Subwoofer Siehe Seite 5. ⑤ Vom Digitaleingang einer Digital- Audiokomponente Siehe Seite 5. ⑥ An eine Wandsteckdose Stecken Sie den Netzstecker erst ein, nachdem alle Verbindungen hergestellt sind.

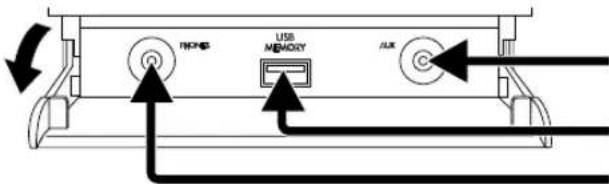

Vorderseite

Ziehen Sie den Deckel herab, bis Sie ein Klickgeräusch hören.

TNCMS USB MEMORY IJK

Vom tragbaren Audiogerät

Siehe Seite 5.

Vom USB-Massenspeichergerät

Siehe Seite 5.

Von den Kopfhörern

Siehe Seit 7.

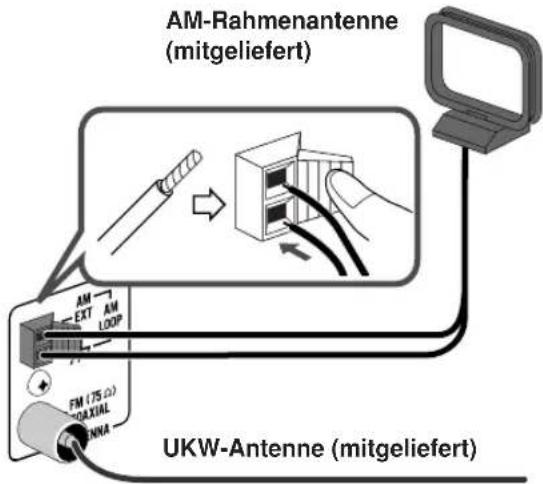

① AM/UKW-Antenne

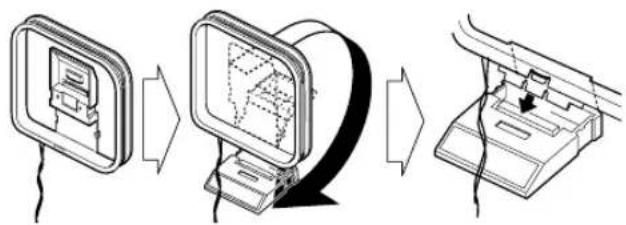

Zum Montieren der AM-Rahmenantenne

Zum Anschließen einer AM/UKW-Antenne

AM-Rahmenantenne (mitgeliefert) UKW-Antenne (mitgeliefert)

Strecken Sie sie aus, um den besten Empfang zu erzielen.

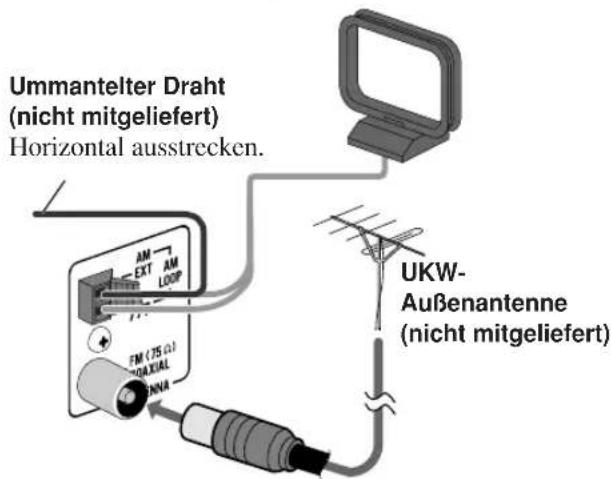

Für besseren AM/UKW-Empfang

AM-Rahmenantenne (mitgeliefert)

Angeschlossen lassen.

Ummantelter Draht (nicht mitgeliefert) Horizontal ausstrecken. UKW- Außenanntenne (nicht mitgeliefert)

• Trennen Sie die mitgelieferte UKW-Antenne ab, und schließen Sie eine UKW-Außenantenne mit einem 75 Ω-Draht mit Koaxstecker (IEC oder DIN45325) an.

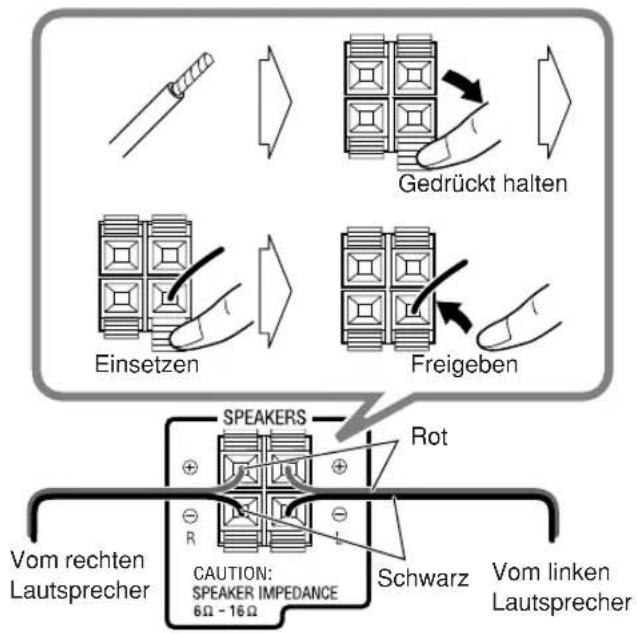

② Lautsprecher

- Beim Anschließen der Lautsprecherkabel achten Sie auf richtige Polung der Lautsprecherklemmen: rote Farbe an (+) und schwarze Farbe an (−).

Gedrückt halten Einsetzen Freigeben SPEAKERS Rot Vom rechten Lautsprecher CAUTION: SPEAKER IMPEDANCE 6Ω - 16Ω Schwarz Vom linken Lautsprecher

• NICHT mehr als einen Lautsprecher an jeder Klemme anschließen.
- NICHT die Lautsprecherboxen drücken oder ziehen, da dies die Fußdistanzsstücke unten an den Boxen beschädigt.

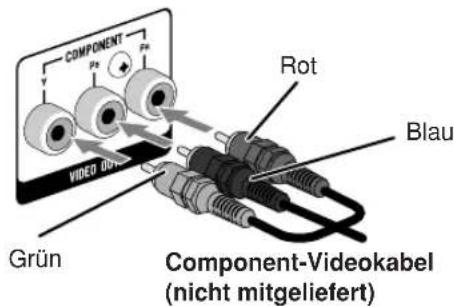

③ TV/Monitor

Nur das Component-Kabel oder das SCART-Kabel zur Zeit anschließen.

COMPONENT Pz Pz Rot Blau VICO VIO Grün Component-Videokabel (nicht mitgeliefert)

- Zum Wählen des Progressiv-Abtastmodus (siehe Seite 13) verwenden Sie die VIDEO OUT-Buchsen.

- Dieser Anschluss gibt nur die Videosignale (FBAS, Y/C oder RGB) aus und empfängt Audiosignale vom Fernsehgerät. Zum Hören des Fernsehtons siehe Seite 8.

SCART-Kabel (nicht mitgeliefert)

- Nach dem Anschließen eines Fernsehgeräts wählen Sie den richtigen Videosignal-Eingangsmodus entsprechend der Anschlussmethode. Siehe „Ändern des Abtastmodus“ auf Seite 13.

4 Zum Anschließen der aktiven Subwoofer

Vom aktiven Subwoofer (nicht mitgeliefert)

Der angeschlossene Subwoofer kann die Tiefentöne reproduzieren, die in den vorderen linken und rechten Kanälen aufgenommen wurden, kann aber nicht die LFE-Signale in DVD-Mehrkanal-Disks reproduzieren.

- Vor dem Anschließen des Geräts an die Netzversorgung stellen Sie sicher, dass der aktive Subwoofer ausgeschaltet ist.

5 Digital-Audio-Komponente

OPTICAL DIGITAL OUT Schutzkappe

- Stellen Sie „DIGITAL-AUDIO-AUSGANG“ im „AUDIO“-Menü korrekt auf das angeschlossene Digital-Audio-Gerät ein (siehe Seite 32). Falls die Einstellung falsch ist, wird eventuell ein lautes Geräusch erzeugt, das die Lautsprecher beschädigen könnte.

Beim Anschließen eines tragbaren Audiogeräts (AUX)

Stereo-Ministecker (nicht mitgeliefert)

histecker geliefert) AUX

An der Vorderseite

- Durch Verwendung von QP Link (Quick Portable Link) können Sie leicht die Wiedergabe von einem transportablen Audiogerät auf diesem Gerät starten. Siehe Seite 10 für Einzelheiten. - Wenn ein externes Gerät nicht mit einem Stereo-Ministeckerausgang ausgelegt ist, verwenden Sie einen Steckeradapter, um den Stereo-Ministecker in die entsprechende Buchse stecken zu können.

Beim Anschließen eines USB-Massenspeichergeräts

USB-Kabel (nicht mitgeliefert)

An der Vorderseite

- Sie können ein USB-Massenspeichergerät wie ein USB Flash Memory-Gerät, eine Festplatteneinheit, einen Multimedia-Kartenleser usw. an dieser Anlage anschließen. Siehe Seite 9 und 33 für Einzelheiten. - Wenn Sie USB MEMORY ▶ drücken, erkennt die Anlage das USB-Massenspeichergerät, und das Steuerbildschirmbild erscheint im Fernsehbildschirm. Siehe Seite 27 für Einzelheiten.

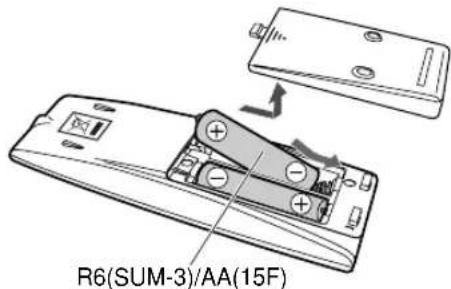

Vorbereiten der Fernbedienung

- Entsorgen Sie Batterien sachgemäß unter Beachtung aller gesetzlichen und örtlichen Vorschriften.

Die Batterie NICHT aufladen, kurzschließen, zerlegen, erhitzen oder in ein Feuer werfen.

Bei Verwendung der Fernbedienung

Richten Sie die Vorderkante der Fernbedienung möglichst direkt auf den Fernbedienungssensor. Bei der Bedienung von einer diagonalen Position her ist die steuerbare Entfernung (ungefähr 5 m) eventuell kürzer.

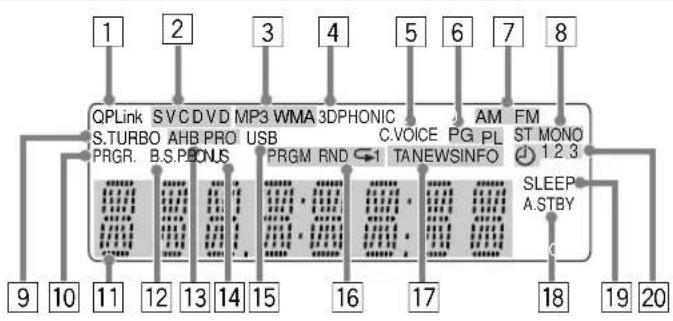

Displayanzeigen

Die Anzeigen im Display teilen dem Anwender bei der Bedienung nützliche Informationen mit.

Vor dem Betrieb der Anlage machen Sie sich mit der Bedeutung der aufleuchtenden Anzeigen im Display vertraut.

1 2 3 4 5 6 7 8 QPLink SVCDVD MP3 WMA 3DPHONIC AM FM S.TURBO AHB PRO USB C.VOICE PG PL ST MONO PRGR. B.S.PRONUS PRGM RND TANEWSINFO 123 SLEEP A.STBY 9 10 11 12 13 14 15 16 17 18 19 20

① QP Link (Quick Portable Link)-Anzeige

- Leuchtet auf, wenn QP Link aktiviert ist.

2 Diskformat-Anzeigen

- SVCD: leuchtet bei Wiedergabe einer SVCD auf.

• VCD: leuchtet bei Wiedergabe einer VCD auf.

• CD: leuchtet bei Wiedergabe einer CD auf.

• D VD: leuchtet bei Wiedergabe einer DVD auf.

3 Audiodateiformat-Anzeigen

• MP3: leuchtet, wenn ein MP3-Stück erkannt wird.

- WMA: leuchtet, wenn ein WMA-Stück erkannt wird.

4 3D PHONIC-Anzeige

- Leuchtet auf, wenn 3D Phonic aktiviert ist.

5 C.VOICE (Clear Voice)-Anzeige

- Leuchtet auf, wenn Clear Voice aktiviert ist.

6 PG/PL-Anzeigen

- PG: leuchtet auf, wenn eine mit DVD-VR formatierte Disk aufgerufen wird.

- PL: leuchtet, wenn eine Playliste auf einer DVD-VR-formatierten Disk aufgerufen wird.

7 Wellenbereich-Anzeigen

- AM: leuchtet auf, wenn auf einen AM-Sender abgestimmt ist.

- FM: leuchtet auf, wenn auf einen UKW-Sender abgestimmt ist.

8 UKW-Empfangsanzeigen

- ST (Stereo): leuchtet, während ein UKW-Sender mit ausreichender Signalstärke abgestimmt ist.

• MONO: leuchtet beim Empfang von UKW-Sendern in Mono.

9 S.TURBO (Sound Turbo)-Anzeige

- Leuchtet auf, wenn Sound Turbo II aktiviert ist.

10 PRGR. (Progressiv)-Anzeige

- Leuchtet auf, wenn Progressiv-Abtastmodus gewählt ist.

11 Hauptdisplay

- Während des Rundfunkempfangs: Frequenzband (oder Festsendernummer) und Senderfrequenz erscheinen.

- Beim Wählen von „AUX“: „AUX“ erscheint.

- Beim Wählen von „TV SOUND“: „TV SOUND“ erscheint.

- Während der Wiedergabe einer Disk oder Datei: Aktueller Status erscheint.

12B.S.P. (Browsable Still Picture)-Anzeige

- Leuchtet auch wenn durchsuchbare Standbilder bei der Wiedergabe einer DVD-Audio-Disk erkannt werden.

13AHB PRO-Anzeige

- Leuchtet auf, wenn Active Hyper Bass Pro aktiviert ist.

14|BONUS-Anzeige

- Leuchtet, wenn eine DVD-Audio-Disk mit Bonusgruppe erkannt wird.

|15|USB-Anzeige

- Leuchtet, wenn „USB MEMORY“ als Quelle gewählt ist.

16 Wiedergabemodus-Anzeigen

- PRGM: Leuchtet auf, wenn Programmwiedergabe aktiviert ist.

• RND: Leuchtet auf, wenn Zufallswiedergabe aktiviert ist.

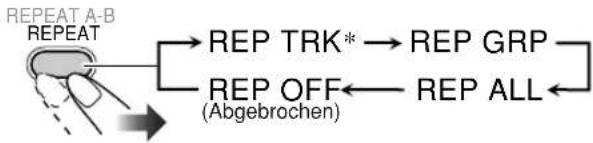

• ↻ (Wiederholung)1:

1 : Leuchtet auf, wenn Ein-Stück-/Kapitel-/Schritt-Wiederholung aktiviert ist.

- ⬇: leuchtet auf, wenn Ein-Gruppe-/Titel-/Alle Stücke-Wiederholung aktiviert ist.

17 Radio Data System-Anzeigen

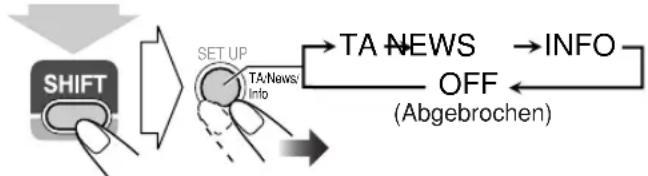

• T A/NEWS/INFO—Programmtyp- (PTY)-Anzeigen:

– Leuchtet auf, um den aktuell gewählten Programmtyp für PTY-Standbyempfang anzuzeigen.

– Blinkt, wenn ein Programm automatisch mit PTY-Standbyempfang abgestimmt ist.

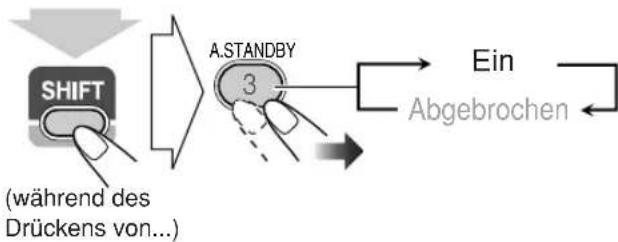

18|A.STBY (Auto Standby)-Anzeige

- Leuchtet auf, wenn Auto-Standby aktiviert ist.

- Blinkt, wenn die Disk-Wiedergabe mit aktiviertem Auto-Standby stoppt.

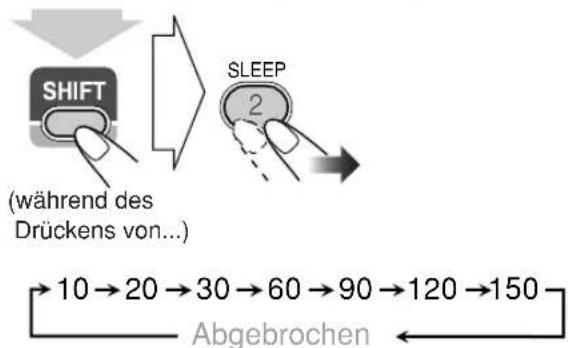

19SLEEP-Anzeige

- Leuchtet auf, wenn der Einschlaf-Timer aktiviert ist.

20Täglich-Timer-Anzeigen

- ◎: leuchtet auf, wenn ein Täglich-Timer Standby-Betrieb ist oder während der Einstellung.

- 1/2/3: leuchtet auf, wenn ein Täglich-Timer (1, 2 oder 3) im Standby-Betrieb ist; blinkt wenn aktiv oder während der Einstellung.

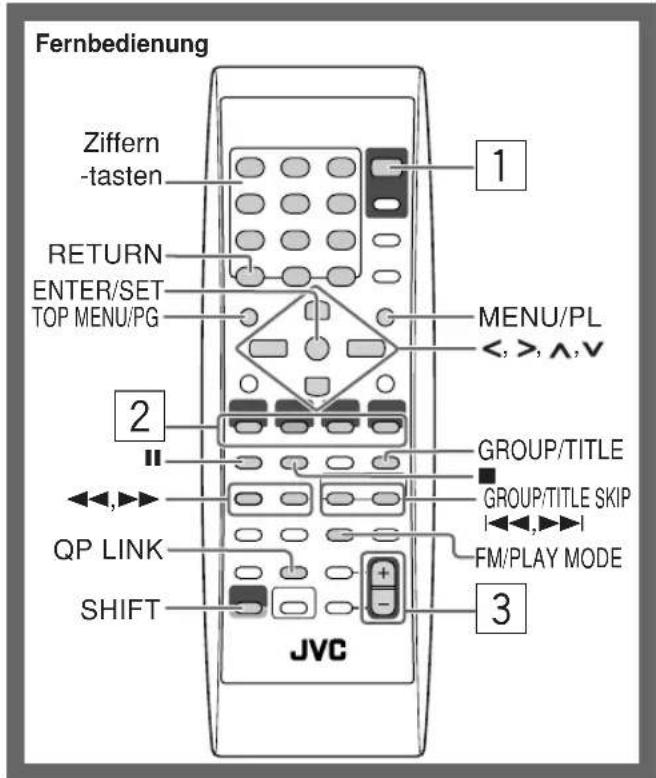

Tägliche Bedienung—Wiedergabe

Fernbedienung Ziffern -tasten RETURN ENTER/SET TOP MENU/PG MENU/PL <, >, ∧, ∨ GROUP/TITLE GROUP/TITLE SKIP QP LINK FM/PLAY MODE SHIFT JVC 1 2 3

In dieser Anleitung werden in erster Linie die Bedienungsschritte mit der Fernbedienung erklärt; Sie können jeweils die Tasten und Regler am Hauptgerät verwenden, sofern diese die gleichen (oder ähnliche) Bezeichnungen und Kennzeichnungen tragen.

1 Schalten Sie das Gerät ein.

Das Lämpchen STANDBY am Hauptgerät erlischt. - Ohne Drücken von ⒶAUDIO schaltet die Anlage durch Drücken einer der Quellenwahltasten ein. - Die Anlage schaltet ein und schaltet die Quelle auf „AUX“ um, wenn Wiedergabe auf einem externen Gerät gestartet wird, während QP Link aktiviert ist. (Einzelheiten siehe Seite 10.)

2 Wählen Sie die Quelle.

Die Wiedergabe startet automatisch, wenn die gewählte Quelle startbereit ist.

- Wenn Sie AUX drücken, startet die Wiedergabe am externen Gerät.

3 Stellen Sie die Lautstärke ein.

4 Regeln Sie die Ziellautstärke wie später erklärt.

Zum Ausschalten des Geräts (standby)

Das Lämpchen STANDBY am Hauptgerät leuchtet rot auf.

- Eine geringe Menge Strom wird immer verbraucht, auch im Standby-Betrieb.

Sie können die Leistungsaufnahme verringern, indem Sie DIMMER (während SHIFT gedrückt gehalten wird) drücken, um das Display auszuschalten, während auf Standby geschaltet ist.

- Wenn das Display ausgeschaltet ist, arbeitet QP Link nicht.

Für ungestörtes Hören

Schließen Sie ein Paar Kopfhörer an die Buchse PHONES am Hauptgerät an. Jetzt kommt kein Ton mehr von den Lautsprechern. Stellen Sie die Lautstärke immer niedrig, bevor Sie Kopfhörer anschließen oder aufsetzen.

- Durch Abtrennen der Kopfhörer werden die Kopfhörer erneut aktiviert.

Schalten Sie die Anlage NICHT bei sehr hoch eingestellter Lautstärke aus (auf Standby); andernfalls kann der plötzlich einsetzende laute Ton Ihr Gehör, die Lautsprecher und/oder die Kopfhörer beschädigen, wenn die Anlage ein- oder auf Wiedergabe geschaltet wird.

Rundfunkempfang INFO

Zum Wählen des Wellenbereichs (UKW oder AM)

Fernbedienung:	Hauptgerät:

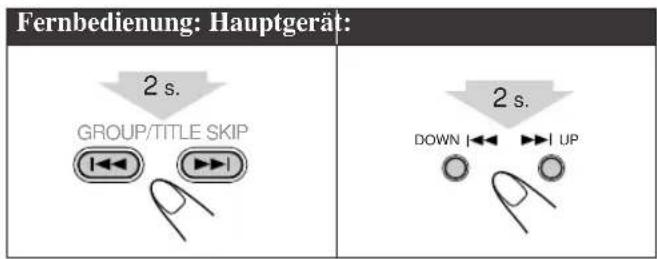

So stellen Sie Sender ein

Während UKW oder AM gewählt ist...

Fernbedienung: Hauptgerät: 2 s. GROUP/TITLE SKIP 2 s. DOWN |←→| UP

Die Frequenz beginnt im Display weiterzuschalten. Wenn ein Sender (eine Frequenz) mit ausreichender Signalstärke abgestimmt ist, bleibt der Frequenzlauf stehen.

- Wenn Sie die Taste wiederholt drücken, schaltet die Frequenz in Einzelschritten um.

Zum Stoppen des manuellen Suchlaufs, drücken Sie eine der Tasten.

Wenn der UKW-Sender schlechten Empfang hat

Die Anzeige MONO leuchtet im Display auf. Der Empfang wird verbessert, obwohl der Stereoeffekt verloren geht—Mono-Empfangsmodus.

Zum Zurückschalten auf Stereo-Effekt, drücken Sie die Taste erneut (die MONO-Anzeige erlischt).

Zum Eingeben von Festsendern

Sie können die 30 UKW- und 15 AM-Festsender eingeben.

1 Stimmen Sie einen als Festsender einzugeben gewünschten Sender ab.

- Sie können auch den Mono-Empfangsmodus für UKW-Festsender speichern, falls gewählt.

2 Aktivieren Sie den Festsendernummer-Eingabemodus.

ENTER/SET

SET

- Beenden Sie den folgenden Vorgang, während die Anzeige im Display blinkt.

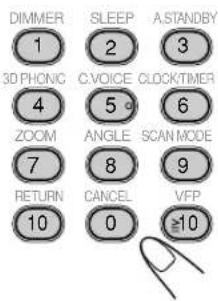

3 Wählen Sie eine Festsendernummer für den gespeicherten Sender.

DIMMER 1 3D PHONIC 2 C:VOICE 3 CLOCK/TIMER 4 5 6 ZOOM ANGLE SCAN MODE 7 8 9 RETURN CANCEL VFP 10 0 ≥10

Beispiele:

Zur Wahl der Festsendernummer 5 drücken Sie 5.

Zur Wahl der Festsendernummer 10 drücken Sie 10.

Zur Wahl der Festsendernummer 15 drücken Sie 10, 1 und anschließend 5.

Zur Wahl der Festsendernummer 30 drücken Sie 10, 3 und anschließend 0.

- Sie können auch die Tasten ▶▶ oder ◀◀ verwenden.

4 Speichern Sie den Sender.

STORAS

So stellen Sie einen Festsender ein

1 Wählen Sie das gewünschte Frequenzband (UKW oder AM).

2 Wählen Sie eine Festsendernummer für den gespeicherten Sender.

DIMMER 1 3D PHONIC 4 ZOOM 7 RETURN 10 SLEEP 2 C.VOICE 5 ANGLE 8 CANCEL 0 A.STANDBY 3 CLOCK/TIMER 6 SCAN MODE 9 VFP 10

Beispiele:

Zur Wahl der Festsendernummer 5 drücken Sie 5.

Zur Wahl der Festsendernummer 10 drücken Sie 10.

Zur Wahl der Festsendernummer 15 drücken Sie 10, 1 und anschließend 5.

Zur Wahl der Festsendernummer 30 drücken Sie 10, 3 und anschließend 0.

- Sie können auch die Tasten ▶▶ oder ◀◀ verwenden.

Hören von Fernsehton INFO

Sie können den Ton des Fernsehgerätes über diese Anlage hören.

Fernbedienung:	Hauptgerät:
	TV SOUND

Wiedergabe einer Disk/Datei INFO

Vor der Bedienung einer Disk/Datei machen Sie sich mit dem Bespielvorgang einer Disk/Datei vertraut.

• DVD Video besteht aus „Titeln“, die in „Kapitel“ unterteilt sind, DVD-Audio/MP3/WMA/MPEG-1/MPEG-2/ASF/DivX besteht aus „Gruppen“, die „Stücken“ enthalten, JPEG besteht aus „Gruppen“, die „Dateien“ enthalten, und CD/SVCD/VCD besteht nur aus „Stücken“.
• Zur Wiedergabe von MP3/WMA/JPEG/MPEG-1/MPEG-2/ASF/DivX-Dateien in einem USB-Massenspeichergerät siehe auch Seite 27.

Zum Einsetzen einer Disk

Sie können eine Disk einsetzen, während eine andere Quelle wiedergegeben wird.

• Bei Verwendung einer Single-Disk setzen Sie diese in den inneren Kreis des Disk-Fachs.
  Zum Schließen des Disk-Fachs, drücken Sie ▲ erneut.
• Wenn Sie DVD/CD ▶ drücken, schließt das Disk-Fach automatisch, und die Wiedergabe startet (je nach der internen Programmierung der Disk).

Zum Anschließen eines USB-Massenspeichergeräts

Sie können ein USB-Massenspeichergerät anschließen, (siehe Seite 5) während eine andere Quelle abgespielt wird.

• Wenn Sie USB MEMORY ▶ drücken, erkennt die Anlage das USB-Massenspeichergerät, das Steuerbildschirmbild erscheint im Fernsehbildschirm, und die Wiedergabe beginnt.
• Zum sicheren Abtrennen des USB-Massenspeichergeräts trennen Sie das Gerät erst nach dem Ausschalten der Anlage ab.

Wiedergabe einer Disk/Datei

Zum Start:	Zum Pausieren: Zum
		Stoppen:
DVD/CD USB	Zum Freigebendrücken SieDVD/CD ▶ oderUSB MEMORY ▶.

• Während der Wiedergabe einer Disk/Datei: Die Anlage kann den Stopppunkt speichern, und wenn Sie die Wiedergabe neu durch Drücken von DVD/CD ▶ oder USB MEMORY ▶ starten (auch im Standbybetrieb), beginnt die Wiedergabe von der Stelle wo sie gestoppt wurde—Fortsetzungswiedergabe. („RESUME“ erscheint im Display, wenn Sie die Wiedergabe stoppen.) Um vollständig zu stoppen, während die Lesezeichen-Funktion aktiviert ist, drücken Sie ■ zweimal. (Zum Aufheben der Lesezeichen-Funktion siehe „LESEZEICHEN-FUNKTION“ auf Seite 32.)

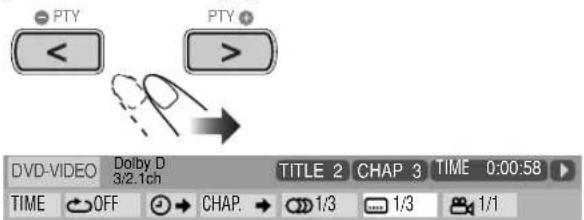

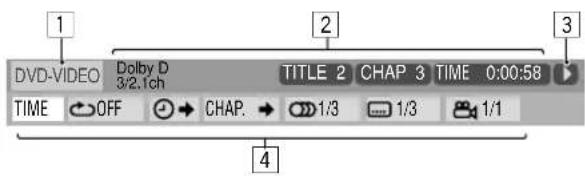

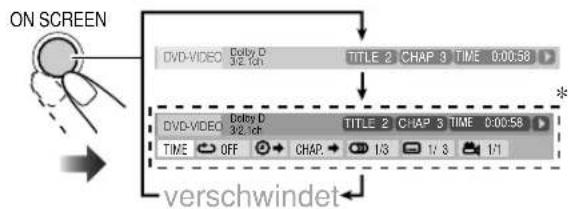

• Bei der Bedienung des Systems erscheint das On-Screen-Leitsymbol (siehe folgende Tabelle) im Fernsehbildschirm.

- Während der DVD-Video-Wiedergabe können die folgenden Symbole im Fernsehbildschirm erscheinen:

Am Anfang einer Szene mit mehreren Sichtwinkeln.

Am Anfang einer Szene mit mehreren Tonspuren.

Am Anfang einer Szene mit mehreren Untertiteln.

• Die folgenden Symbole erscheinen ebenfalls im Fernsehbildschirm, um den aktuellen Betriebszustand anzuzeigen.

- Zum Deaktivieren der On-Screen-Leitsymbole siehe „BILDSCHIRM-ANLEITUNG“ unter „SONSTIGES-Menü“ auf Seite 32.

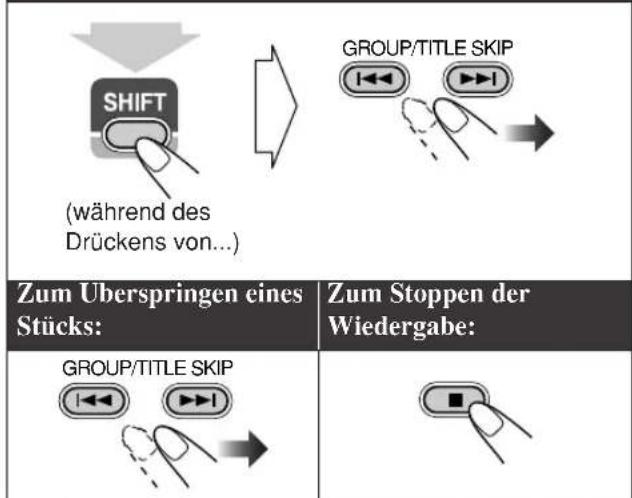

Zum Wählen von Titel/Gruppe

Während der Wiedergabe einer Disk/Datei...

SHIFT GROUP/TITLE SKIP

(während des Drückens von...)

• Sie können einen Titel/eine Gruppe direkt wählen, indem Sie eine Zifferntaste nach dem Drücken von GROUP/TITLE drücken (ausgenommen für DVD-VR-Disk).
• Der Gruppenname erscheint für MP3/WMA-Wiedergabe.

Zum Wählen eines Kapitels/Stücks.

- Für VCD/SVCD löschen Sie PBC (siene nächste Seite). Während der Wiedergabe einer Disk/Datei...

GROUP/TITLE SKIP

- Beim ersten Drücken von I▶▶ gehen Sie zum Anfang des aktuellen Kapitels/Stücks zurück.

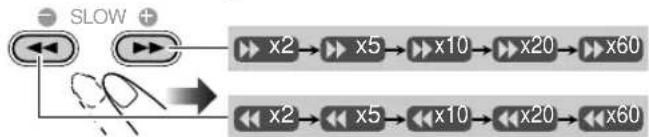

Zum Aufsuchen eines bestimmten Abschnitts

Während der Wiedergabe einer Disk/Datei...

• Die Suchgeschwindigkeit ändert sich wie oben gezeigt, ausgenommen bei MP3/WMA/DivX-Disks/Dateien. Bei MP3/WMA/DivX-Disks/Dateien unterscheiden sich die Suchgeschwindigkeit und die Anzeigen im Fernsehbild.
• Es kommt kein Ton, wenn die Suche während der Wiedergabe des bewegten Bildes ausgeführt wird. Zum Zurückschalten auf normale Wiedergabe, drücken Sie DVD/CD ▶ oder USB MEMORY ▶ (je nach Typ der Quelle).

- Bei DivX können Sie bei jedem Drücken der Taste > oder < für 30 Sekunden oder 5 Minuten zu einer Szene springen, je nach DivX-Datei.

Zum direkten Aufsuchen von Material

Sie können einen Titel/Kapitel/Stück direkt wählen und die Wiedergabe starten.

- Für DVD-Video können Sie einen Titel vor dem Starten der Wiedergabe wählen, während Sie ein Kapitel nach dem Starten der Wiedergabe wählen können.

DIMMER 1 3D PHONIC 4 ZOOM 7 RETURN 10 SLEEP 2 C.VOICE 5 ANGLE 8 CANCEL 0 A.STANDBY 3 CLOCK/TIMER 6 SCAN MODE 9 VFP ≥10

Beispiele:

Zum Wählen von Nummer 5 drücken Sie 5.

Zum Wählen von Nummer 10 drücken Sie 10.

Zum Wählen der Nummer 15 drücken Sie 10, 1 und dann 5. Zum Wählen der Nummer 30 drücken Sie 10, 3 und dann 0.

Zur Wiedergabe mit dem Disk-Menü

■ Für DVD-Video/DVD-Audio:

1 Rufen Sie das Disk-Menü ab.

2 Wählen Sie einen Punkt im Disk-Menü.

TV CH ▲ ▼ ▼ ▼ ▼ ▼ ▼ ▼ ▼ ▼ ▼ ▼ ▼ ▼ ▼ ▼ ▼ ▼ ▼ ▼ ▼ ▼ ▼ ▼ ▼ ▼ ▼ ▼ ▼ ▼ ▼ ▼ ▼ ▼ ▼ ▼ ▼ ▼ ▼ ▼ ▼ ▼ ▼ ▼ ▼ ▼ ▼ ▼ ▼ ▼ ▼ ENTER/SET

- Bei manchen Disks können Sie auch Gegenstände durch Eingabe der Nummer mit den Zifferntasten wählen.

■ Für SVCD/VCD mit PBC:

Während der Wiedergabe einer Disk mit PBC erscheint „PBC“ im Display.

Wenn das Disk-Menü im Fernsehbildschirm erscheint, wählen Sie einen Gegenstand im Menü. Die Wiedergabe des gewählten Gegenstands beginnt.

DIMMER 1 3D PHONIC 4 ZOOM 7 RETURN 10 SLEEP 2 C.VOICE 5 ANGLE 8 CANCEL 0 A.STANDBY 3 CLOCK/TIMER 6 SCAN MODE 9 VFP ≥10

Beispiele:

Zum Wählen von Nummer 5 drücken Sie 5.

Zum Wählen von Nummer 10 drücken Sie 10.

Zum Wählen der Nummer 15 drücken Sie 10, 1 und dann 5. Zum Wählen der Nummer 30 drücken Sie 10, 3 und dann 0.

Zum Weiterschalten zur nächsten oder vorherigen Seite des aktuellen Menüs:

GROUP/TITLE SKIP Geht zur nächsten Seite. Geht zur vorherigen Seite.

Zum Zurückschalten zum vorherigen Menü:

(während des Drückens von...)

Zum Aufheben von PBC, drücken Sie ■, dann wählen Sie ein Stück. Die Wiedergabe startet mit dem gewählten Stück.

Zum Neuaktivieren von PBC, drücken Sie ■ (zweimal, falls die Lesezeichenfunktion auf „EIN“) gestellt ist, und anschließend DVD/CD ▶.

Abspielen eines tragbaren Audiogeräts

Durch Verwendung von QP Link (Quick Portable Link) können Sie leicht die Wiedergabe von einem tragbaren Audiogerät, an die AUX-Buchse angeschlossenen Audiogerät starten.

- Stellen Sie sicher, dass die Lautstärke Ihres tragbaren Audiogeräts hoch genug eingestellt ist, damit die Anlage das Klangsignal erkennen kann.

Zum Aktivieren von QP Link

Wenn QP Link aktiviert ist, wird durch Anschließen eines tragbaren Geräts an der AUX-Buchse und Starten der Wiedergabe folgendes ausgeführt:

- Beim Hören einer anderen Quelle... Schaltet die Quelle automatisch auf AUX um. (Wenn Sie von AUX auf eine andere Quelle umschalten, wird QP Link aufgehoben.)

- Während die Anlage im Standby-Betrieb ist... Schaltet die Anlage ein und schaltet die Quelle automatisch auf AUX um (ausgenommen, wenn das Display ausgeschaltet ist).

OP Link S.TURBO Rus 0.0

Blasen erscheinen, wenn QP Link arbeitet.

Während QP Link das Gerät abspielt...

QP UFK S.TURBO PLL

Blasen verschwinden, wenn das Klangsignal stoppt oder zu schwach ist.

Tägliche Bedienung—Klang u. andere Einstellungen

Fernbedienung

DIMMER 3D PHONIC CANCEL ENTER/SET AHB PRO DVD/AUX LEVEL SHIFT SOUND TURBO II SLEEP A.STANDBY CLOCK/TIMER SCAN MODE VFP DISPLAY <,>,A,V BASS/TREBLE AUDIO VOL +,- JVC FADE MUTING

Hauptgerät

JVC SOUND TURBO II 3D-PHONIC VOLUME +,-

Einstellen der Lautstärke

Sie können den Lautstärkepegel von VOL MIN bis 40 (VOL MAX) einstellen.

Fernbedienung:	Hauptgerät:

Zum kurzzeitigen Senken der Lautstärke

Zum Wiederherstellen der Lautstärke drücken Sie die Taste erneut, oder stellen den Lautstärkepegel ein.

Einstellen des Klangs INFO

Zu Verstärken schweren Klangs

Dies hebt die niedrigen und hohen Frequenzen an—Sound Turbo II.

SOUND TURBO II TURBO ON TURBOOFF

- Wenn Sound Turbo II eingeschaltet wird, schaltet AHB Pro automatisch ein und kann nicht abgeschaltet werden. (Die AHB PRO-Anzeige leuchtet nicht auf, obwohl die Funktion eingeschaltet ist.)

Zur Verstärkung des Tiefenklangs

Während Sound Turbo II ausgeschaltet ist, wird die Reichhaltigkeit und Fülle des Tiefenklangs deutlich bewahrt, ungeachtet der Einstellung der Lautstärke—Active Hyper Bass Pro.

- Wenn Sound Turbo II eingeschaltet wird, kann die Einstellung von AHB Pro nicht geändert werden.

Zum Einstellen des Tons

Sie können die Pegel der Tiefen und Höhen von -3 bis +3 einstellen.

Zum Einstellen der Tiefen

Zum Einstellen der Höhen

Erzeugen eines 3-dimensionalen Klangfelds

—3D Phonic

- Diese funktioniert nicht bei MPEG-1/MPEG-2/ASF/DivX-Disks.

Während der Wiedergabe einer Disk...

Fernbedienung:	Hauptgerät:
SHIFT3D PHONIC(während des Drückens von...)

ACTION	Gecignet für Actionfilme und Sportprogramme.
DRAMA	Erzeugt natürlichen und warmen Klang. Genießen Sie Filme in entspannter Stimmung.
THEATER	Genießen Sie Klangeffekte wie in einem modernen Kino.

Vorwahl des automatischen DVD-Video-Tons

Pegel steigern

DVD-Video-Klang wird manchmal mit einem niedrigeren Pegel als der von anderen Disks und Tonquellen aufgezeichnet. Sie können den Steigerungsgrad für die aktuell eingelegte DVD-Video einstellen, damit Sie nicht die Lautstärke beim Ändern der Tonquelle neu einstellen müssen.

- Dies funktioniert nur bei Disks im Format DVD-Video und DVD-VR.

DVD/AUX LEVEL NORMAL MIDDLE HIGH

NORMAL	Originaler Aufnahmepegel.
MIDDLE	Ausgangspegel ist gesteigert (weniger als „HIGH“).
HIGH	Ausgangspegel ist gesteigert (mehr als „MIDDLE“). (Anfangseinstellung)

Einstellen des Audio-Eingangspegels

Wenn der Ton von Komponenten, die an die AUX-Buchse angeschlossen sind, zu laut oder zu leise ist, wenn Sie von einer anderen Quelle auf „AUX“ umstellen, können Sie den Audio-Eingangspegel über die AUX-Buchse ändern (ohne die Lautstärke zu regeln).

Während „AUX“ als Quelle gewählt ist...

AUX LVL1 Wählen Sie diese Einstellung, wenn der Klang zu laut ist, wenn „AUX LVL2“ gewählt ist. Diese Einstellung wird empfohlen, wenn ein anderes als ein tragbares Audiogerät an die AUX-Buchse angeschlossen ist.

AUX LVL2 Wählen Sie diese Einstellung, wenn der Klang zu laut ist, wenn „AUX LVL3“ gewählt ist.

AUX LVL3 Wählen Sie diese Einstellung, wenn Sie ein tragbares Audiogerät hören (Anfangseinstellung).

Anpassen der Displayhelligkeit

Sie können das Displayfenster abblenden.

DIM ON

Blendet das Display ab.

AUTO DIM* Entfernt die Displaybeleuchtung beim Starten der Wiedergabe einer Disk mit einer Videoquelle.

- Das Display leuchtet auf, wenn die Wiedergabe stoppt.

* „AUTO DIM“ funktioniert nicht bei CD/MP3/WMA.

Ändern des Abtastmodus

INFO

Diese Anlage unterstützt progressive Abtastung.

Wählt den Videosignalmodus entsprechend dem Typ des Fernsehgeräts. Wenn Sie ein Progressivabtastung-Fernsehgerät über die VIDEO OUT-Buchsen anschließen, können Sie bei Wahl von „PROGRE“ vom eingebauten DVD-Player ein Bild mit sehr hoher Qualität genießen.

RGB	Für ein herkömmliches Fernsehgerät. Wählen, um die FBAS-Vidcosignale oder RGB-Signale über die Buchse SCART auszugeben.
Y/C	Für ein herkömmliches Fernsehgerät. Wählen, um die S-Videosignale über die Buchse SCART auszugeben.
PROGRE	Für Progressivabtastung-Fernsehgerät. Wählen, um ein progressiv abgetastetes Bild über die Videokomponenten-Ausgangsklemme zu genießen.• Die Anzeige PRGR. leuchtet auf.

Anpassen des Bildfarbtons

- Während ein Wiedergabebild im Fernsehbildschirm gezeigt wird, können Sie einen Vorwahl-Bildfarbton wählen oder einstellen und nach eigenem Geschmack speichern.

Zum Wählen eines Vorwahl-Bildfarbtons

1 Während der Wiedergabe lassen Sie den VFP-Einstellungsbildschirm anzeigen.

SHIFT VFP ≥10 (während des Drückens von...)

NORMAL GAMMA 0 HELLIGKEIT 0 KONTRAST 0 SÄTTIGUNG 0 FARBTON 0 SCHARFE 0 Am Fernsehgerät

2 Zum Wählen eines Vorwahl-Bildfarbtons.

NORMAL	Wählen Sie im Normalbetrieb diese Einstellung.
KINO	Geeignet für Filmmaterial.
BENUTZER 1/ BENUTZER 2	Sie können die Parameter einstellen und die Einstellungen speichern.

Zum Entfernen des Bildschirms drücken Sie VFP erneut, während SHIFT gedrückt gehalten wird.

Zum Einstellen des Bildfarbtons

1 Wählen Sie „BENUTZER 1“ oder „BENUTZER 2“. • Folgen Sie Schritt 1 und 2 wie oben erklärt.
2 Wählen Sie den einzustellen gewünschten Parameter.

TV CH ↑ TV CH ↓ ENTER/SET

GAMMA	Einstellen, wenn die Neutralfarbe hell oder dunkel ist (-3 bis +3).
HELLIGKEIT	Einstellen, wenn das gesamte Bild hell oder dunkel ist (-8 bis +8).
KONTRAST	Einstellen, wenn die Fern- und Nahpositionen unnatürlich sind (-7 bis +7).
SÄTTIGUNG	Einstellen, wenn das weißlich oder schwärzlich ist (-7 bis +7).
FARBTON	Einstellen, wenn die menschliche Hautfarbe unnatürlich ist (-7 bis +7).
SCHARFE	Einstellen, wenn das Bild undeutlich ist (-8 bis +8).

3 Stellen Sie den Parameter ein.

4 Wiederholen Sie Schritt 2 und 3 zur Einstellung der anderen Parameter.

Zum Löschen des Bildschirms drücken Sie VFP erneut, während SHIFT gedrückt gehalten wird.

Einstellung der Uhr

Ohne Einstellung der eingebauten Uhr können Sie nicht die Täglich-Timer (siehe Seite 29) und den Einschlaf-Timer verwenden.

- Zum Korrigieren einer Falscheingabe im Vorgang drücken Sie CANCEL (während SHIFT gedrückt gehalten wird) oder CLOCK/TIMER (während SHIFT gedrückt gehalten wird). Sie können zum vorherigen Schritt zurückkehren.

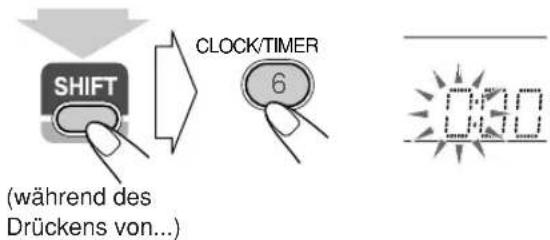

1 Aktiviert den Uhreinstellung-Modus.

SHIFT CLOCK/TIMER (während des Drückens von...) 6 0:30

- Wenn Sie die Uhr bereits vorher eingestellt haben, drücken Sie die Taste wiederholt, bis der Uhreinstellungsmodus gewählt ist.

2 Stellen Sie die Zeit ein.

- Stellen Sie die Stunde und dann die Minute ein.

Jetzt beginnt die eingebaute Uhr zu arbeiten.

Zum Prüfen der aktuellen Uhrzeit bei der Wiedergabe

Automatisches Ausschalten Remote ONLY

Automatische Bereitschaft

Wenn Auto-Standby verwendet wird, leuchtet die Anzeige A.STBY im Display auf.

Wenn die Disk-Wiedergabe stoppt, beginnt die Anzeige A.STBY zu blinken. Wenn ca. 3 Minuten lang keine Bedienung erfolgt, während die Anzeige blinkt, schaltet die Anlage automatisch aus (auf Standby).

Einschlaf-Timer

Sie können die Ausschaltzeit so einstellen, dass Sie zu Bett gehen können, ohne das Gerät selber auschalten zu müsse.

1 Geben Sie die Zeit ein (in Minuten).

2 Warten Sie, bis die eingestellte Zeit abgelaufen ist.

Zum Prüfen der Zeit bis zum Ausschalten drücken Sie SLEEP, während Sie SHIFT gedrückt halten.

- Wenn Sie die Taste wiederholt drücken, können Sie die Ausschaltzeit ändern.

Erweiterte Radiofunktionen INFO

Fernbedienung

Empfang von UKW-Sendern mit Radio Data

System

Das Radio Data System erlaubt es UKW-Sendern, ein zusätzliches Signal zusammen mit dem normalen Sendesignal auszustrahlen.

Die Anlage kann die folgenden Typen von Radio Data System-Signalen erkennen.

PS (Sendername)	Zeigt bekannte Sendernamen an.
PTY(Programmtyp)	Zeigt die Art der ausgestrahlten Programms an.
RT (Radiotext)	Zeigt vom Sender ausgestrahlte Textmeldungen.
Enhanced Other Network	Bietet Information über die Typen von Programmen, die von Radio Data System-Sendern auf verschiedenen Netzwerken ausgestrahlt werden.

Anzeigen der Radio Data System-Informationen

Während des Empfangs eines UKW-Senders...

PS	Sendernamen erscheinen. „NO PS“ erscheint, wenn kein Signal gesendet wird.
PTY	Der Sendeprogrammtyp wird angezeigt. „NO PTY“ erscheint, wenn kein Signal gesendet wird.
RT	Vom Sender ausgestrahlte Textmeldungen werden angezeigt. „NO RT“ erscheint, wenn kein Signal gesendet wird.

Suchen eines Programms mit

PTY-Codes

INFO

Sie können ein bestimmtes Programm unter den Festsenderkanälen (siehe Seite 8) durch Angabe der PTY-Codes aufsuchen.

Zum Suchen eines Programms mit PTY-Codes

1 Während des Empfangs eines UKW-Senders...

SHIFT (während des Drückens von...) MENU/PL PTY SEARCH

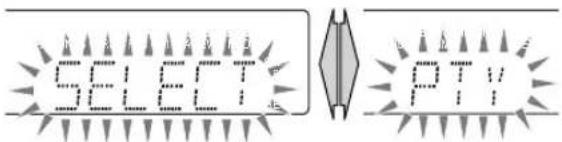

SELECT PTV

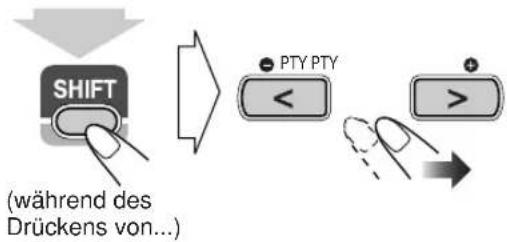

2 Wählen Sie einen PTY-Code.

SHIFT (während des Drückens von...) ● PTY PTY < > >

3 Starten Sie den Suchlauf.

SHIFT (während des Drückens von...) MENU/PL PTY SEARCH SEARCH NEWS Beisp. Wenn „NEWS“ gewählt ist

Der Receiver sucht 30 UKW-Festsender ab, stoppt wenn der gewünschte Sender gefunden ist, und stimmt diesen Sender ab.

• Wenn kein Programm gefunden wird, erscheint „NOTFOUND“ im Display.
• Der Suchlauf kann jederzeit durch Drücken von PTY SEARCH (während SHIFT gedrückt gehalten wird) abgebrochen werden.

Zum Fortsetzen des Suchlaufs, wenn bei einem ungewünschten Sender angehalten wurde

Während die Anzeigen im Display blinken, drücken Sie PTY SEARCH erneut (während SHIFT gedrückt gehalten wird).

Kurzfristig automatisch zu einem Programm

Ihrer Wahl umschalten

Die „Enhanced Other Network“-Funktion erlaubt es der Anlage, kurzfristig zu einem anderen UKW-Sender umzuschalten, der ein Programm Ihrer Wahl ausstrahlt (TA, NEWS oder INFO).

- Diese Funktion arbeitet beim Hören eines UKW-Senders, der die gewünschten Signale ausstrahlt.

Beim Hören eines UKW-Senders wählen Sie den Programmtyp.

(während des

Drückens von...)

TA	Verkehrsansagen in Ihrem Gebiet
NEWS	Nachrichten
INFO	Programm, das Ratschläge jeder Art vermittelt

Wie die Enhanced Other Networks-Funktion arbeitet:

FALL 1

Wenn ein Sender nicht das Programm Ihrer Wahl ausstrahlt

Der momentan abgestimmte Sender wird weiter empfangen.

Wenn ein Sender das Programm Ihrer Wahl auszustrahlen beginnt, schaltet die Anlage automatisch auf diesen Sender um. Die PTY-Code-Anzeige beginnt zu blinken.

Wenn das Programm beendet ist, schaltet die Anlage auf den vorher abgestimmten Sender zurück, aber die Funktion bleibt weiter aktiv (die Anzeige hört zu blinken auf und leuchtet ständig).

FALL 2

Wenn ein Sender das Programm Ihrer Wahl ausstrahlt

Die Anlage schaltet automatisch auf den betreffenden Sender um. Die PTY-Code-Anzeige beginnt zu blinken.

Wenn das Programm beendet ist, schaltet die Anlage auf den vorher abgestimmten Sender zurück, aber die Funktion bleibt weiter aktiv (die Anzeige hört zu blinken auf und leuchtet ständig).

FALL 3

Wenn der aktuell abgestimmte Sender das Programm Ihrer Wahl ausstrahlt

Die PTY-Code-Anzeige beginnt zu blinken.

Wenn das Programm beendet ist, hört die Anzeige zu blinken auf (die Funktion bleibt aktiv).

Beschreibung der PTY-Codes

NEWS: Nachrichten.

AFFAIRS: Aktuelle Themen, die über die Nachrichten hinaus gehen, wie Debatten und Analysen.

INFO: Programme, die einen breiten Bereich von Informationen oder Ratschlägen anbieten.

SPORT: Programme, die sich mit beliebigen Aspekten des Sportes befassen.

EDUCATE: Bildungsprogramme.

DRAMA: Hörspiele und Rundfunkserien.

CULTURE: Programme, die sich mit Aspekten der nationalen oder regionalen Kultur befassen, einschließlich von Sprache, Theater usw.

SCIENCE: Programme zu Naturwissenschaften und Technik.

VARIED: Hauptsächlich gesprochenes Material, z.B. Quiz-Sendungen, Spiele mit Teilnehmern im Studio und Interviews mit bekannten Persönlichkeiten.

POP M: Kommerziell populäre Musik.

ROCK M: Rockmusik.

EASY M: Aktuelle leichte Unterhaltungsmusik.

LIGHT M: Instrumentalmusik, Gesangs- und Chorwerke.

CLASSICS: Klassik einschließlich von Orchesterwerken, Sinfonien, Kammermusik usw.

OTHER M: Musikgenres, die nicht in andere Kategorien passen.

WEATHER: Wetterberichte und -vorhersagen.

FINANCE: Börsenberichte und andere finanzielle Themen.

CHILDREN: Programme des Kinderfunks.

SOCIAL: Programme, die sich mit soziologischen, historischen, geografischen, psychologischen und gesellschaftlichen Themen befassen.

RELIGION: Religiöse Themen.

PHONE IN: Programme mit Meinungsumfragen, Höreranrufen oder einem öffentlichen Forum.

TRAVEL: Reise-Informationen.

LEISURE: Freizeitthemen.

JAZZ: Jazz.

COUNTRY: Titel aus der musikalischen Tradition der Südstaaten der USA.

NATION M: Aktuelle populäre Musik des Landes oder der Region in der Landessprache.

OLDIES: Musik aus dem "Goldenen Zeitalter" der Popmusik.

FOLK M: Titel, deren Wurzeln in der musikalischen Tradition einer bestimmten Nation liegen.

DOCUMENT: Programme, die sich mit Untersuchungen sachlicher Themen befassen.

TEST: Sendungen, die ausgestrahlt werden, um Notsendeausrüstungen oder Gerät zu testen.

ALARM: Notdurchsagen.

NONE: Kein Programmtyp, undefiniertes oder schwer in eine Kategorie einzuteilendes Programm.

- Manche UKW-Sender verwenden u.U. eine Klassifizierung von PTY-Codes, die von der obigen Tabelle abweicht.

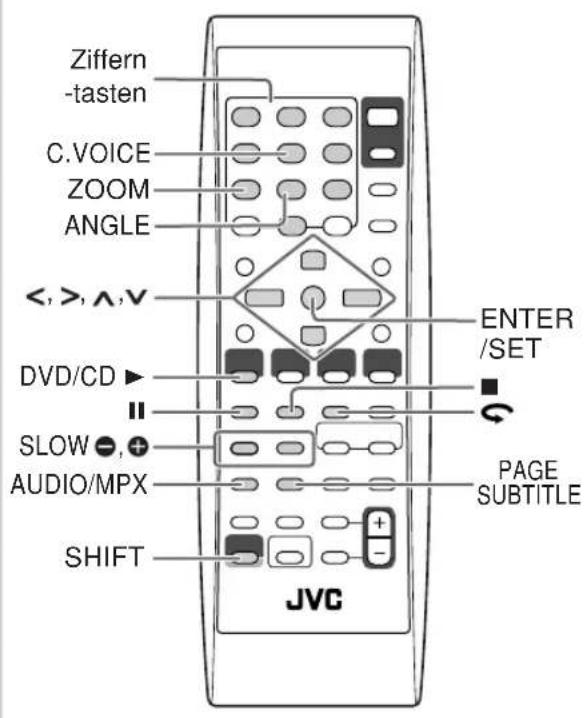

Originale DVD/VCD-Vorgänge

Fernbedienung

Ziffern -tasten C.VOICE ZOOM ANGLE <,>,^,v DVD/CD ▶ SLOW •, + AUDIO/MPX SHIFT ENTER /SET PAGE SUBTITLE JVC

Einstellung des Audio-Stücks

Für DVD-Video/DivX: Während der Wiedergabe eines Kapitels mit Audio-Sprachen können Sie die zu hören gewünschte Sprache wählen.

Für DVD-Audio: Während der Wiedergabe eines Stücks mit Audio-Kanälen können Sie den zu hören gewünschten Kanal wählen.

Für DVD-VR und SVCD/VCD: Bei der Wiedergabe eines Stücks können Sie den abzuspielen gewünschten Audio-Kanal wählen.

- Sie können auch das Audio-Stück mit der On-Screen-Leiste wählen (siehe Seite 23).

Während der Wiedergabe einer DVD-Video...

Beisp.:

Bei der Wiedergabe einer DVD-Audio/DivX...

Beisp.:

Während der Wiedergabe einer DVD-VR oder SVCD/VCD...

ST1/ST2/ Zum Hören von normaler Stereowiedergabe ST (2-Kanäle).

L1/L2/L Zum Hören des linken Audiokanals.

R1/R2/R Zum Hören des rechten Audiokanals.

- SVCD kann 4 Audiokanäle haben. SVCD verwendet diese 4 Kanäle normalerweise zum Aufzeichnen von 2-Kanal-Aufnahmen (ST1/ST2).

Einstellung der Untertitelsprache

Für DVD-Video/DivX Ultra: Während der Wiedergabe eines Kapitels mit Untertiteln in verschiedenen Sprachen können Sie die auf dem Fernsehbildschirm angezeigte Untertitelsprache wählen.

Für DVD-VR: Während der Wiedergabe können Sie die Untertitel ein- oder ausschalten.

Für SVCD: Während der Wiedergabe können Sie die Untertitel wählen, auch wenn keine Untertitel auf der Disk aufgezeichnet sind.

- Sie können auch die Untertitelsprache mit der On-Screen-Leiste wählen (siehe Seite 23).

Während der Wiedergabe einer DVD-Video/DivX Ultra...

1

Während der Wiedergabe einer DVD-VR...

Während der Wiedergabe einer SVCD...

Einstellung des Sichtwinkels

Nur für DVD-Video: Während der Wiedergabe eines Kapitels mit mehreren Sichtwinkeln können Sie die gleiche Szene aus verschiedenen Winkeln betrachten.

- Sie können auch die mehrfachen Sichtwinkel mit der On-Screen-Leiste (siehe Seite 23) wählen.

Während der Wiedergabe...

SHIFT (während des Drückens von...) ANGLE 8

Beisp.:

Wählen von durchsuchbaren Standbildern Remote ONLY

Nur für DVD-Audio: Während der Wiedergabe eines Stücks mit Verknüpfung zu durchsuchbaren Standbildern (B.S.P.) können Sie das Standbild wählen (die Seite umblättern), das im Fernsehbildschirm gezeigt wird.

- Wenn ein Stück mit durchsuchbaren Standbildern (B.S.P.) verknüpft ist, werden diese normalerweise automatisch während der Wiedergabe gezeigt.

- Sie können auch die Seite mit der On-Screen-Leiste (siehe Seite 23) wählen.

SHIFT (während des Drückens von...) PAGE SUBTITLE

Bei jedem Drücken der Taste (während SHIFT gedrückt gehalten wird) schaltet das Standbild einzeln weiter (wenn verfügbar).

Wiedergabe einer Bonusgruppe

Nur für DVD-Audio: Manche DVD-Audio-Disks enthalten eine spezielle Gruppe, „Bonus-Gruppe“ genannt, deren Inhalte nicht öffentlich zugänglich sind.

- Zur Wiedergabe einer Bonus-Gruppe müssen Sie eine spezifische „Schlüsselnummer“ (eine Art Passwort) für die Bonus-Gruppe eingeben. Die Art der Mitteilung der Schlüsselnummer ist je nach Disk unterschiedlich.

1 Wählen Sie die Bonusgruppe.

• Die Bonus-Gruppe ist normalerweise als letzte Gruppe einer Disk aufgenommen (wenn z.B. eine Disk 4 Gruppen plus eine Bonus-Gruppe enthält, ist „Gruppe 4“ die Bonus-Gruppe).
• Zum Wählen der Gruppe siehe „Zum Wählen von Titel/Gruppe“ auf Seite 9.

Fortsetzung auf der nächsten Seite

2 Geben Sie die Schlüsselnummer ein.

DIMMER 1 3D PHONIC 4 ZOOM 7 SLEEP 2 C.VOICE 5 ANGLE 8 CANCEL 0 A.STANDBY 3 CLOCK/TIMER 6 SCAN MODE 9 ENTER/SET

3 Folgen Sie den Dialoganweisungen im Bildschirm.

Zum Abbrechen der Schlüsselnummereingabe drücken Sie ■.

Dialoge klar machen—Clear Voice

Bei der Wiedergabe einer Disk können Sie die Stimme des Interpreten oder die Dialoge des Films schärfer machen—Clear Voice. Wenn Clear Voice verwendet wird, leuchtet die Anzeige C.VOICE im Display auf.

- Diese Funktion arbeitet nur bei Mehrkanal-Disks mit Mittenkanal-Codierung.

Spezialeffekt-Wiedergabe

Wiedergabe auf Pause schalten

Zum Pausieren: Zum Fortsetzen der Normalwiedergabe:
Während der Wiedergabe...

Einzelbildwiedergabe

1 Während der Wiedergabe...

Standbildwiedergabe beginnt.

2 Schalten Sie um Einzelbilder weiter.

Zum Fortsetzen der normalen Wiedergabe drücken Sie DVD/CD ▶.

Zeitlupenwiedergabe

- Diese funktioniert nicht bei MPEG-1/MPEG-2/ASF/DivX-Disks.

1 Während der Wiedergabe...

Standbildwiedergabe beginnt.

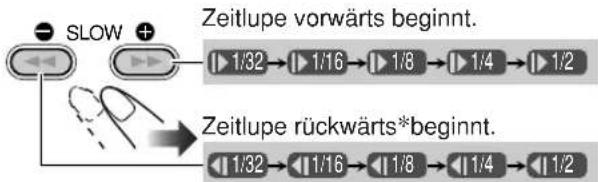

2 Wählen Sie die Zeitlupengeschwindigkeit.

* Nur für DVD-Video verfügbar.

Zum Fortsetzen der normalen Wiedergabe drücken Sie DVD/CD ▶.

Zur Wiederholung der vorherigen Szenen (Sofortwiederholung)

- Diese Funktion wird nur bei der Wiedergabe von DVD-Video/DVD-VR verwendet.

Während der Wiedergabe...

Die Wiedergabeposition bewegt sich um ca. 10 Sekunden vor die aktuelle Position zurück (nur innerhalb des gleichen Titels).

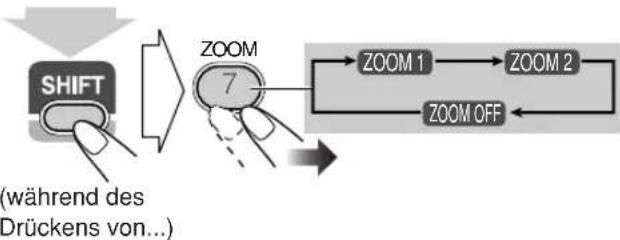

Zoom

1 Während der Wiedergabe...

(während des Drückens von...)

2 Bewegen Sie die eingezoomte Position.

Zum Aufheben von Zoom drücken Sie ZOOM wiederholt (während SHIFT gedrückt gehalten wird), bis „ZOOM OFF“ im Fernsehbild erscheint.

Erweiterte Wiedergabe-Funktionen

Fernbedienung

Ziffern -tasten ZOOM TOP MENU/PG USB MEMORY DVD/CD II FM/PLAY MODE SHIFT CANCEL MENU/PL <, >, ∧ V, ENTER/SET ON SCREEN REPEAT A-B REPEAT JVC

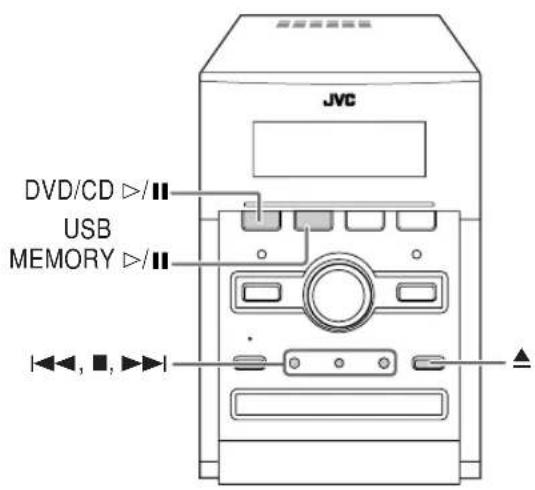

Hauptgerät

JVC DVD/CD ▷/Ⅱ USB MEMORY ▷/Ⅱ ◀◀, ■, ▶▶▶

Programmierung der Wiedergabereihenfolge

—Programmwiedergabe Remote ONLY INFO

Sie können die Wiedergabereihenfolge der Kapitel oder Stücke (bis zu 99) vor dem Wiedergabebeginn bestimmen.

- Programmwiedergabe kann bei bestimmten DVD-VR/JPEG/MPEG-1/MPEG-2/ASF/DivX und bei Dateien in einem USB-Massenspeichergerät nicht verwendet werden.

• Die Lesezeichen-Funktion arbeitet nicht bei Programmwiedergabe.

1 Vor dem Wiedergabebeginn aktivieren Sie Programmwiedergabe.

PROGRAMM No GroupTime CrossChapter ZUM PROGRAMM BREN BITTE ZAHLEN TASTEN VERWENDEN, DAS PROGRAMM MIT CANCEL LOSHEIN

Am Fernsehgerät

2 Wählen Sie Kapitel oder Stücke für Programmwiedergabe.

• Für DVD-Video/DVD-Audio/MP3/WMA:
① Wählen Sie eine Titel- oder Gruppennummer.
② Wählen Sie eine Kapitel- oder Stücknummer.
③ Wiederholen Sie die obigen Schritte ① und ②.
• Für SVCD/VCD/CD:
① Wählen Sie Stücke.

Zur direkten Eingabe der Nummern:

DIMMER

1

3D PHONIO

4

ZOOM

7

RETURN

10

SLEEP

2

C.VOICE

5

ANGLE

8

CANCEI

0

A.STANDBY

3

OCK/TIMER

6

CAN MODE

9

VFP

≥10

P

Beispiele:

Zur Eingabe der Nummer 5 drücken Sie 5.

Zur Eingabe der Nummer 10 drücken Sie 10.

Zur Eingabe der Nummer 15 drücken Sie 10, 1 und dann 5.

Zur Eingabe der Nummer 30 drücken Sie 10, 3 und dann 10.

Fortsetzung auf der nächsten Seite

3 Starten Sie die Wiedergabe.

Die Wiedergabe beginnt in der programmierten Reihenfolge.

Zum Überspringeneines Schritts:	Zum Pausieren: ZumStoppen:
GROUP/TITLE SKIP	Zum Freigebendrücken SieDVD/CD ▶.

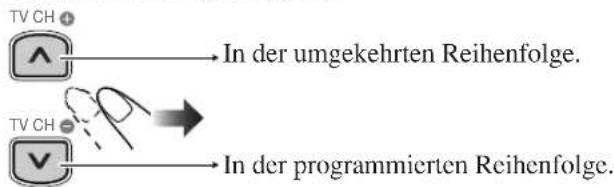

Zum Prüfen der Programminhalte

Vor oder nach der Wiedergabe...

- Sie können auch ◀◀◀ oder ▶▶▶ verwenden, um die Programminhalte zu prüfen.

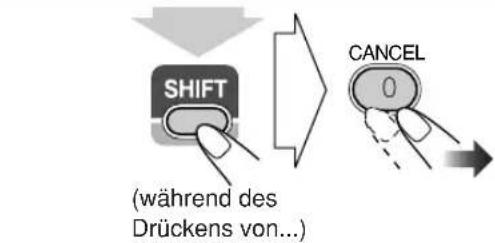

Zum Modifizieren des Programms

Vor oder nach der Wiedergabe...

Zum Löschen des letzten Schritts:
Zum Löschen des gesamten Programms:	Zum Hinzufügen von Schritten im Programm:
2 s.SHIFT(c) (während des Drückens von...)	Wiederholen Sie Schritt2.

Zum Verlassen der Programmwiedergabe

Vor oder nach der Wiedergabe...

Zufällige Wiedergabe von Titeln—

Zufallswiedergabe

Sie können alle Kapitel oder Stücke in zufälliger Reihenfolge abspielen.

- Zufallswiedergabe kann bei bestimmten DVD-VR/JPEG/MPEG-1/MPEG-2/ASF/DivX, bei manchen DVDs und bei Dateien in einem USB-Massenspeichergerät nicht verwendet werden.

1 Vor dem Wiedergabebeginn aktivieren Sie Zufallswiedergabe.

2 Starten Sie die Wiedergabe.

Die Wiedergabe beginnt in zufälliger Reihenfolge. Die Zufallswiedergabe endet, wenn die gesamte Disk abgespielt ist.

So überspringen Sie ein Kapitel/Stück:	Zum Pausieren: Zum Stoppen:
	Zum Freigebendrücken SieDVD/CD ▶.

Zum Verlassen der Zufallswiedergabe

Vor oder nach der Wiedergabe...

Wiederholte Wiedergabe

INFO

• Sie können auch den Wiederholmodus mit der On-Screen-Leiste (siehe Seite 24 und 25) wählen.
• Für MP3/WMA/JPEG/MPEG-1/MPEG-2/ASF/DivX, siehe Seite 28.

Wiederholungswiedergabe

Sie können die Wiedergabe wiederholen.

• Für DVD-Video:

Während der Wiedergabe...

- Für DVD-Audio:

Während der Wiedergabe oder vor der Wiedergabe...

• Für CD/SVCD/VCD:

Während der Wiedergabe (ohne PBC für SVCD/VCD) oder vor der Wiedergabe...

- Für DVD-VR:

Bei der Wiedergabe eines Originalprogramms...

Bei der Wiedergabe einer Programmliste...

REP CHAP* Wiederholt das aktuelle Kapitel.

REP TTL Wiederholt den aktuellen Titel.

REP TRK* Wiederholt das aktuelle Stück.

REP GRP Wiederholt die aktuelle Gruppe.

REP PG Wiederholt das aktuelle Programm.

REP ALL Wiederholt die Disk oder das Programm.

REP PL Wiederholt die aktuelle Programmliste.

* Bei Programmwiedergabe und Zufallswiedergabe erscheint „REP STEP“ anstelle dieser Anzeigen, und die Wiederholmodi wechseln wie folgt für alle Disks um.

A-B-Wiederholung

Sie können die Wiedergabe eines gewünschten Abschnitts durch Festlegen des Anfangs (Punkt A) und des Endes (Punkt B) wiederholen.

- A-B-Wiederholung kann bei bestimmten MP3/WMA/MPEG-1/MPEG-2/ASF/DivX, bei manchen DVDs und bei Dateien in einem USB-Massenspeichergerät nicht verwendet werden.

1 Während der Wiedergabe (ohne PBC für SVCD/VCD) wählen Sie den Startpunkt (A).

(während des Drückens von...)

▶ beginnt im Display zu blinken.

• A- erscheint im Fernsehbild, wenn das Fernsehgerät eingeschaltet ist.

2 Wählen Sie den Endpunkt (B).

(während des Drückens von...)

hört zu blinken auf.

• Ar-Scheint am Fernsehgerät.

- Sie können den Endpunkt mit der Taste ▶▶ suchen.

Zum Aufheben der A-B-Wiederholung drücken Sie REPEAT A-B erneut, während Sie SHIFT gedrückt halten.

- A-B-Wiederholung wird auch aufgehoben, wenn Sie die Wiedergabe stoppen oder das Kapitel oder Stück überspringen.

Sperre der Disk-Ausgabe—Kindersperre

Sie können das Disk-Fach sperren, so dass die eingesetzte Disk nicht entnommen werden kann.

- Dies ist möglich, wenn die Anlage im Standby-Betrieb ist.

Bei geschlossenem Disk-Fach...

(während des Drückens von...)

Zum Aufheben der Sperre, das gleiche Verfahren wiederholen.

„UNLOCKED“ erscheint im Display.

On-Screen Disk-Vorgänge

Sie können die Disk-Information prüfen und manche Funktionen über die On-Screen-Leiste verwenden.

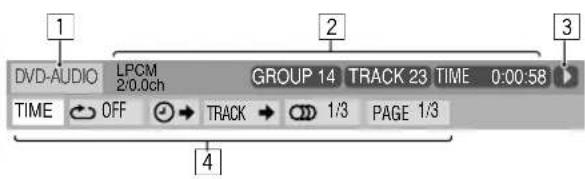

On-Screen-Leisten
DVD-Video

DVD-VIDEO Dolby D 3/2.1ch TIME OFF CHAP. 1/3 1/3 1/1 TITLE 2 CHAP 3 TIME 0:00:58 4

DVD-Audio

DVD-AUDIO LPCM 2/0.0ch TIME OFF TRACK 1/3 PAGE 1/3 GROUP 14 TRACK 23 TIME 0:00:58 1 2 3 4

SVCD

1 SVCD TIME OFF ST1 -/4 2 TRACK 3 TIME 0:00:58 3 4

VCD

1 VCD TIME OFF ST 2 TRACK 3 TIME 0:00:58 3 4

CD

1 CD TIME OFF 2 TRACK 3 TIME 0:00:58 3 4

MP3/WMA/JPEG/MPEG-1/MPEG-2/ASF/DivX

1 FILE 2 TIME 00:00:58 3

USB

1 USB 2 TIME 00:00:58 3

Information über On-Screen-Leiste

1 Disk-Typ

2 Wiedergabe-Information

Anzeige

Bedeutungen

Dolby D, LPCM

Audioformat

3/2.1 ch, 2/0.0 ch

Canalnummer

TITLE 2

Aktueller Titel

CHAP 3

Aktuelles Kapitel

GROUP 1

Aktuelle Gruppe

TRACK 14

Aktuelles Stück

TOTAL 1:25:58

Zeitanzeigen

3 Betriebsarten

Anzeige

Bedeutungen

▶

Wiedergabe

/

Vorwärts/Rückwärts-Suchlauf

/

Vorwärts/Rückwärts-Zeitlupe

||

Pause

□

Stopp

4 Funktionssymbole (im Pull-down-Menü)

Anzeige

Bedeutungen

TIME

Wählen, um die Zeitanzeige zu ändern.

OFF

Wählen, um die Wiedergabe zu wiederholen.

→

Zur Zeitsuche wählen.

CHAP. →

Zur Kapitelsuche wählen.

TRACK→

Zur Stücksuche wählen.

1/3

Wählen, um die Audiosprache oder den Kanal zu ändern (siehe auch Seite 17).

1/3

Wählen, um die Untertitelsprache zu ändern (siehe auch Seite 18).

1/3

Wählen, um den Sichtwinkel zu ändern (siehe auch Seite 18).

PAGE 1/5

Wählen, um die Seite zu ändern (siehe auch Seite 18).

Zur Bedienung mit der On-Screen-Leiste

Beisp.: Wählen eines Untertitels (Französisch) für DVD-Video

Während eine Disk als Quelle gewählt ist...

1 Die ganze On-Screen-Leiste anzeigen.

ON SCREEN DVD-VIDEO Baby D 3/2.1ch TITLE 2 CHAP 3 TIME 0:00:58 DVD-VIDEO Baby D 3/2.1ch TITLE 2 CHAP 3 TIME 0:00:58 TIME OFF CHAP 1/3 1/3 1/1 verschwindet

* Dies erscheint nicht bei MP3/WMA/JPEG/MPEG-1/MPEG-2/ASF/DivX-Disks oder bei Dateien in einem USB-Massenspeichergerät.

2 Wählen (markieren) Sie den einzustellen gewünschten Menügegenstand.

PTY < PTY > DVD-VIDEO Dolby D 3/2.1ch TITLE 2 CHAP 3 TIME 0:00:58 TIME OFF CHAP 1/3 1/3 1/1

3 Rufen Sie das Pop-up-Fenster ab.

ENTER/SET

4 Wählen Sie die gewünschte Option im Pop-up-Fenster.

TITLE 2 CHAP 3 TOTAL 1:01:58 1/3 2/3 1/1 FRANZÖSISCH

5 Stellen Sie die Einstellung fertig.

ENTER/SET

Pop-up-Fenster verschwindet.

Zum Entfernen der On-Screen-Leiste

ON SCREEN

Für detaillierte Verwendung der folgenden Funktionen, siehe auch "Zur Bedienung mit der On-Screen-Leiste" links.

Zum Ändern der Zeitanzeige

Sie können die Zeit-Information in der On-Screen-Leiste und im Displayfenster am Hauptgerät ändern.

1 Rufen Sie während der Wiedergabe die On-Screen-Leiste mit dem Pull-down-Menü ab.

DVD-VIDEO Dolby D 3/2.1ch TITLE 2 CHAP 3 TIME 0:00:58 TIME OFF CHAP. 1/3 1/3 1/1

2 Stellen Sie sicher, dass gewählt (markiert) ist.

3 Ändern Sie die Zeitanzeige.

TIME	Verstrichene Spielzeit des laufenden Kapitels/Stücks (außer für DVD-VR).
REM	Restliche Zeit des laufenden Kapitels/Stücks (außer für DVD-VR).
TOTAL	Vergangene Disk-Zeit.
T. REM	Restliche Spielzeit der Disk.

Zum Entfernen der On-Screen-Leiste

ON SCREEN

Wiederholungswiedergabe

- Siehe auch Seite 22.

1 Zeigen Sie während der Wiedergabe einer Disk (ohne PBC für SVCD/VCD) die ganze On-Screen-Leiste an.

- Wiederholwiedergabe kann vor dem Starten der Wiedergabe gewählt werden, ausgenommen bei DVD-Video/DVD-VR.

2 Wählen Sie OFF

3 Rufen Sie das Pop-up-Fenster ab.

DVD-VIDEO Delby D 3/2.1ch TIME OFF CHAP. 1/3 1/ 3 1/1 AUS

Fortsetzung auf der nächsten Seite

4 Wählen Sie den gewünschten Wiederholungsmodus.

A-B Wiederholt eine gewünschte Passage (siehe unten).

TITEL* Wiederholt den aktuellen Titel.

GRUPPE Wiederholt die aktuelle Gruppe.

ALLE Wiederholt die Disk (ausgenommen für DVD) oder das Programm.

KAPITEL** Wiederholt das aktuelle Kapitel.

TRACK** Wiederholt das aktuelle Stück.

AUS Beendet die Wiederholfunktion.

* Während der Wiedergabe einer DVD-VR-Disk erscheint „PG“, und während der Wiedergabe einer Programmliste erscheint „PL“.

** Während Programmwiedergabe und Zufallswiedergabe erscheint „SCHRITT“.

5 Stellen Sie die Einstellung fertig.

ENTER/SET

A-B-Wiederholung

- Siehe auch Seite 22.

1 Während der Wiedergabe die ganze On-Screen-Leiste anzeigen.
2 Wählen Sie . OFF
3 Rufen Sie das Pop-up-Fenster ab.

DVD-VIDEO Dolby D3/2.1ch
TIME	OFF	CHAP.	1/3	1/3	1/1
	AUS

4 Wählen Sie „A-B“.

TV CH

	DVD-VIDEO Dolby D3:2.1ch
	TIME	OFF	CHAP.
TV CH		A-B

5 Wählen Sie den Startpunkt (A).

ENTER/SET

DVD-VIDEO	Dolby D3/2.1ch
TIME	A-	CHAP.	1/3

6 Wählen Sie den Endpunkt (B).

ENTER/SET

A-B-Wiederholung beginnt. Der gewählte Abschnitt wird wiederholt abgespielt.

- Bevor Sie ENTER/SET drücken, können Sie den Endpunkt mit ▶▶ suchen.

Zum Aufheben von A-B-Wiederholung wiederholen Sie Schritt 1 bis 3, und wählen dann „AUS“ in Schritt 4.

Zeitsuche

Sie können direkt zu einem bestimmten Punkt gehen, indem Sie die vergangene Zeit vom Anfang angeben.

1 Zeigen Sie während der Wiedergabe (ohne PBC für SVCD/VCD) die gesamte On-Screen-Leiste an.

• Zeitsuche kann vor dem Starten der Wiedergabe verwendet werden, ausgenommen bei DVD-Video/DVD-VR.
  2 Wählen Sie.
  3 Rufen Sie das Pop-up-Fenster ab.

DVD-VIDEO Dolby D3/2.1ch
TIME	OFF	CHAP.	1/3	1/3	1/1
	TIME : _ : _

4 Geben Sie die Zeit ein.

Sie können die Zeit in Stunden/Minuten/Sekunden eingeben.

DIMMER	SLEEP	A.STANDBY
1	2	3
3D PHONIC	C.VOICE	CLOCK/TIMER
4	5	6
ZOOM	ANGLE	SCAN MODE
7	8	9
	CANCEL
	0

Beispiele:

Zum Bewegen eines Punkts von 1 (Stunde): 02 (Minuten): 00 (Sekunden), drücken Sie 1, 0, 2, 0 und dann 0.

Zum Bewegen eines Punkts von 54 (Minuten): 00 (Sekunden), drücken Sie 0, 5, 4, 0 und dann 0.

• Es ist immer erforderlich, die Stundenstelle (auch bei „0“ Stunden) einzugeben, aber es ist nicht nötig, Nullen am Ende (wie die letzten beiden Stellen in den Beispielen oben) einzugeben.
• Zur Korrektur einer Fehleingabe drücken Sie den Cursor < zum Löschen der letzten Eingabe.

5 Stellen Sie die Einstellung fertig.

ENTER/SET

Die Anlage beginnt mit der Wiedergabe der Disk ab der gewählten Spielzeit.

Kapitel/Stück-Suche

Sie können das Kapitel (DVD-Video/DVD-VR) oder Stück (DVD-Audio) der gewünschten Nummer zur Wiedergabe wählen.

1 Während der Wiedergabe die ganze On-Screen-Leiste anzeigen.
2 Wählen Sie CHAP. oder TRACK.
3 Rufen Sie das Pop-up-Fenster ab.

DVD-VIDEO Dolby D3/2.1ch
TIME	OFF	CHAP.	1/3	1/3	1/1
		CHAPTER _

4 Geben Sie die gewünschte Kapitel/Stück-Nummer ein.

DIMMER 1 3D PHONIC 4 ZOOM 7 SLEEP 2 C.VOICE 5 ANGLE 8 CANCEL 0 A.STANDBY 3 CLOCK/TIMER 6 SCAN MODE 9

Beispiele:

Um Kapitel/Stück 5 zu wählen, drücken Sie 5.

Um Kapitel/Stück 10 zu wählen, drücken Sie 1 und dann 0.

Um Kapitel/Stück 15 zu wählen, drücken Sie 1 und dann 5.

Um Kapitel/Stück 30 zu wählen, drücken Sie 3 und dann 0.

- Zur Korrektur einer Fehleingabe drücken Sie die Zifferntasten, bis die gewünschte Nummer im Pop-up-Fenster erscheint.

5 Stellen Sie die Einstellung fertig.

ENTER/SET

Die Anlage beginnt mit der Wiedergabe des gesuchten Kapitels oder Stücks.

Durchsuchbare Standbilder

Nur für DVD-Audio: Während der Wiedergabe eines mit durchsuchbaren Standbildern (B.S.P.) verknüpften Stücks können Sie das Standbild wählen (die Seite umblättern), das im Fernsehgerät gezeigt wird.

- Wenn ein Stück mit durchsuchbaren Standbildern (B.S.P.) verknüpft ist, werden diese normalerweise automatisch während der Wiedergabe gezeigt.

1 Während der Wiedergabe einer DVD-Audio zeigen Sie die gesamte On-Screen-Leiste an.
2 Wählen Sie PAGE 1/5
3 Rufen Sie das Pop-up-Fenster ab.

DVD-AUDIO LPCM 2/0.0ch GROUP 14 TRACK 23 TIME 0:00:58 TIME OFF TRACK 1/3 PAGE 1/5 1

4 Wählen Sie ein gewünschtes Standbild.

TV CH ↑ → P 14 TRACK 23 TIME 0:00:58 1/3 PAGE 3/5 3

5 Stellen Sie die Einstellung fertig.

ENTER/SET

Steuerung-Bildschirm für DVD-R/-RW im DVD-VR-Format

Der Steuerung-Bildschirm wird im Fernsehbildschirm eingeblendet, wenn Sie eine Programmliste (PG) oder Playliste (PL) aufrufen.

Zum Wählen der Wiedergabeart

Zum Wählen der Programmliste:	Zum Wählen der Playliste:
Zum Entfernen der Liste drücken Sie diese Taste erneut.

Beisp.: Wenn Programmliste gewählt ist.

ORIGINAL-PROGRAMM No Date Ch Time Title 1 03/12/04 12:15L La fleur 2 09/12/04 23:05 The last struggle 3 18/12/04 08:17 free flyer 4 20/12/04 07:47 BOOM! 5 25/12/04 19:38 Mr. Lawrence 6 28/12/04 14:20 Satisfy U ① ② ③ ④ ⑤ ⑥

Beisp.: Wenn Playliste gewählt ist.

WIEDERGABELISTE No Date Chap Length Title 1 03/12/04 002 0:23:24 Nebula G. 2 15/12/04 004 1:04:39 CDJ 3 24/12/04 013 0:41:26 Secret Garden 4 27/12/04 017 0:09:08 S. Walker ①②⑦⑧⑥

① Aufgelistete Nummer
② Aufnahmedatum
③ Aufnahmekanäle
④ Aufnahmezeit
⑤ Titel
⑥ Markierungsleiste (aktuelle Wahl)
⑦ Enthaltene Kapitel
⑧ Wiedergabezeit

Zum Wählen eines Gegenstands in der Liste und Starten der Wiedergabe

TV CH ↑ TV CH ↓ ENTER/SET

Audio- / Video-Dateien-Vorgänge

Fernbedienung

ZOOM <, >, A, V USB MEMORY ▶ DVD/CD ▶ ■ GROUP/TITLE GROUP/TITLE SKIP ◀◀, ►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►◄►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►►▶ REPEAT A-B REPEAT SHIFT JVC ENTER/SET

Bedienungsvorgänge auf dem

Steuerung-Bildschirm INFO

Sie können die gewünschten Gegenstände über den Steuerung-Bildschirm für MP3/WMA/JPEG/MPEG-1/MPEG-2/ASF/DivX-Dateien suchen und abspielen.

Steuerung-Bildschirm für MP3/WMA/JPEG/MPEG-1/MPEG-2/ASF/DivX-Dateien

Der Steuerung-Bildschirm erscheint automatisch im Fernsehbildschirm, wenn Sie eine Disk einlegen oder ein Gerät der USB-Massenspeicherklasse anschließen, in dem MP3, WMA, JPEG, MPEG-1, MPEG-2, ASF oder DivX aufgezeichnet ist.

Beisp.: Wenn die MP3-Disk eingelegt ist.

① Aktuelle Gruppen-Nummer/Gesamt-Gruppenzahl
② Aktuelle Gruppe
③ Gruppenliste
④ Stück-Information (ID3-Tag Version 1,0: nur für MP3/WMA)
⑤ Aktuelles Stück
⑥ Wiederholwiedergabe-Einstellung
⑦ Verflossene Spielzeit des laufenden Stücks (ausgenommen für JPEG)
⑧ Betriebsart-Symbol
⑨ Aktuelle Stücknummer/Gesamtzahl von Stücken in der aktuellen Gruppe (Gesamtzahl von Stücken auf der eingelegten Disk)
⑩ Markierungsleiste
⑪ Liste der Stücke

- Wenn verschiedene Dateitypen (MP3, WMA, JPEG, MPEG-1, MPEG-2, ASF und DivX) auf Disk oder dem Gerät aufgezeichnet sind, können Sie wählen, welcher Dateityp abgespielt werden soll (siehe Seite 31).

Zum Bewegen der Markierungsleiste zwischen Gruppenliste und Stückliste

Zum Wählen eines Gegenstands in der Liste

Bewegen Sie die Markierungsleiste zum gewünschten Gegenstand.

- Wenn Sie die Markierungsleiste bewegen, während eine MP3/WMA-Datei oder eine DVD-VR (PG/PL)-Disk abgespielt wird, beginnt die Wiedergabe des gewählten Stücks automatisch.

Zum Starten der Wiedergabe

Für JPEG:

ENTER/SET	Das gewählte Stück (Standbild) wird gezeigt, bis Sie es ändern.
DVD/CD USB	Durch Drücken einer der Tasten, je nach der aktuellen Quelle.Diashow-Wiedergabe beginnt.Jedes Stück (Standbild) wird ca. 3 Sekunden lang im Bildschirm gezeigt, und dann wird einzeln weitergeschaltet.
Bei den anderen Dateien:
ENTER/SET	Die Wiedergabe startet mit dem gewählten Stück.• Drücken von DVD/CD ▶ oder USB MEMORY ▶ wird die Wiedergabe ebenfalls gestartet.

• Wenn Sie mit der Betrachtung eines JPEG/MPEG-1/MPEG-2/ASF/DivX-Stücks beginnen, verschwindet der Steuerung-Bildschirm.
• Zum Aufheben der Diashow und Anzeigen des aktuellen Standbilds drücken Sie II.

Zum Wählen einer Gruppe:

SHIFT (während des Drückens von...) GROUP/TITLE SKIP Zum Überspringen eines Stücks: Zum Stoppen der Wiedergabe: GROUP/TITLE SKIP

• Sie können eine Gruppe direkt wählen, indem Sie eine Zifferntaste nach dem Drücken von GROUP/TITLE drücken (ausgenommen für DVD-VR-Disk).

Zum Wiederholen der MP3/WMA-Wiedergabe

Während der Wiedergabe oder vor der Wiedergabe...

Zum Wiederholen der Diashow für JPEG

Während der Wiedergabe oder vor der Wiedergabe...

Zum Wiederholen von MPEG-1/MPEG-2/ASF/DivX-Wiedergabe

Während der Wiedergabe oder vor der Wiedergabe...

REP TRK* Wiederholt das aktuelle Stück.

REP GRP Wiederholt die aktuelle Gruppe.

REP ALL Wiederholt die Disk.

* Während Programmwiedergabe und Zufallswiedergabe erscheint „REP STEP“ anstelle dieser Anzeige.

Zum Vergrößern (Einzoomen) der JPEG-Dateien

- Sie können während der Diashow nicht das Standbild vergrößern (einzoomen).

1 Während der Wiedergabe eines Standbildes...

- Während einer Diashow drücken Sie II, um das Standbild anzuzeigen, und dann...

2 Bewegen Sie die eingezoomte Position.

Zum Aufheben von Zoom drücken Sie ZOOM wiederholt (während SHIFT gedrückt gehalten wird), bis „ZOOM OFF“ im Fernsehbild erscheint.

Timer-Funktionen

Fernbedienung

CANCE < > SHIFT JVC +/I AUDIO CLOCK/TIMER ENTER/SET +

Einstellung des Timers

INFO

Bei Verwendung des Täglich-Timers können Sie zu Ihrer Lieblingsmusik aufwachen.

Sie können drei Einstellungen für den Täglich-Timer speichern, aber nur einen der Timer zur Zeit aktivieren.

• Zum Verlassen der Timereinstellung drücken Sie CLOCK/TIMER (während SHIFT gedrückt gehalten wird) nach Bedarf.
• Zum Korrigieren einer Falscheingabe im Vorgang drücken Sie CANCEL (während SHIFT gedrückt gehalten wird). Sie können zum vorherigen Schritt zurückkehren.

Werkseitige Anfangseinstellungen des Täglich-Timer

• DAILY 1: ON (EIN)-Zeit (6:00)/OFF (AUS)-Zeit (8:00)/Quelle (TUNER FM 1)/Lautstärkepegel (--)
• DAILY 2: ON (EIN)-Zeit (7:00)/OFF (AUS)-Zeit (9:00)/Quelle (TUNER FM 1)/Lautstärkepegel (--)
  • DAILY 3: ON (EIN)-Zeit (10:00)/OFF (AUS)-Zeit (12:00)/Quelle (TUNER FM 1)/Lautstärkepegel (—)

1 Wählen Sie eine der gewünschten Timereinstellbetriebsarten—DAILY 1 ON (EIN)-Zeit, DAILY 2 ON (EIN)-Zeit oder DAILY 3 ON (EIN)-Zeit.

- Wenn die Uhr nicht eingestellt ist, wird die Anlage durch Drücken von CLOCK/TIMER (während SHIFT gedrückt gehalten wird) auf Uhreinstellmodus geschaltet.

2 Nehmen Sie die Timereinstellung nach Wunsch vor. Wiederholen Sie das Verfahren für folgende Einstellungen bis diese fertig sind—

① Stellen Sie die Stunde und dann die Minute für die Einschaltzeit ein.
② Stellen Sie die Stunde und dann die Minute für die Ausschaltzeit ein.
③ Wählen Sie die Wiedergabequelle—„TUNER FM“, „TUNER AM“, „DISC“, „AUX“, „USB MEM“, oder „TV SOUND“.

215C

④ Für „TUNER FM“ und „TUNER AM“: Wählen Sie einen Vorwahlkanal. Für „DISC“: Wählen Sie die Titel-/Gruppe-Nummer und dann die Kapitel-/Stück-Nummer. Für „USB MEM“: Wählen Sie die Gruppe-Nummer und dann die Stück-/Datei-Nummer.

⑤ Wählen Sie den Lautstärkepegel. • Sie können den Lautstärkepegel einstellen („1“ bis „40“ und „VOL--“). Wenn Sie „VOL--“ wählen, ist die Lautstärke auf den beim letzten Ausschalten des Geräts eingestellten Pegel eingestellt.

Wenn die Einstellungen vorgenommen sind, erscheint die Timer-Einstellinformation der Reihe nach.

- Diese Funktion ist nicht bei VCD mit aktiviertem PBC verfügbar.

3 Schalten Sie das Gerät aus (auf Standby), wenn Sie die Einschaltzeit eingestellt haben.

Wie der Täglich-Timer arbeitet

Wenn der Täglich-Timer eingestellt ist, leuchten die Timer-Anzeige () und die Timer-Nummer (1/2/3) im Display. Der Täglich-Timer wird zur gleichen Zeit an jedem Tag aktiviert, bis er manuell aufgehoben wird (siehe nächste Spalte) oder ein anderer Timer aktiviert wird.

Wenn die Einschaltzeit erreicht ist

Die Anlage schaltet ein, stimmt den zuletzt abgestimmten Sender ab oder startet die Wiedergabe der eingelegten Disk mit dem eingegebenen Kapitel oder Stück und stellt den Lautstärkepegel langsam nach etwa 30 Sekunden auf den voreingestellten Wert ein.

- Während der Täglich-Timer arbeitet, blinken die Timer-Anzeige ( ) und die Timernummer-Anzeige (1/2/3) im Display.

Wenn die Ausschaltzeit erreicht ist

Die Anlage stoppt die Wiedergabe und schaltet automatisch aus (auf Standby).

• Die Timereinstellung bleibt gespeichert, bis Sie sie ändern.

Den Timer ein- oder ausschalten

Da der Täglich-Timer zur gleichen Zeit an jedem Tag aktiviert wird, kann es nötig sein, ihn an bestimmten Tagen aufzuheben.

Aufheben des Timers

1 Wählen Sie den aufzuheben gewünschten Timer (DAILY 1, DAILY 2 oder DAILY 3).

2 Den gewählten Timer ausschalten.

SHIFT (während des Drückens von...) CANCEL

Den Timer einschalten

1 Wählen Sie den zu aktivieren gewünschten Timer (DAILY 1, DAILY 2 oder DAILY 3).

2 Aktivieren Sie den gewählten Timer.

ENTER/SET Beisp. Wenn der Täglich-Timer-1 (DAILY 1) gewählt ist

3 Warten Sie, bis die Anzeige erlischt.

Setup-Menü-Vorgänge INFO

Fernbedienung <, >, ∧, V SET UP ENTER/SET JVC

Anfangseinstellungen

Das Setup-Menü kann nicht bei der Wiedergabe aktiviert werden.

1 Drücken Sie SET UP.

SPRACHE MENÜSPRACHE ENGLISH AUDIO SPRACHE ENGLISH UNTERITEL ENGLISH BILDSCHIRMMENÜ-SPRACHE DEUTSCH

2 Drücken Sie < oder >) zum Wählen des Menüs.
3 Drücken Sie ✗ oder ∨) um zu dem zu ändernden Gegenstand zu gehen.
4 Drücken Sie ENTER/SET.
5 Drücken Sie ↗ oder ∨) um die Optionen zu wählen, und drücken Sie dann ENTER/SET.

- Für Einstellungen in den Menüs SPRACHE, siehe auch "Sprachcode-Liste" auf Seite 37.

Zum Entfernen einer Vorwahlanzeige

Drücken Sie SET UP.

SPRACHE-Menü

Gegenstand	Inhalt
MENÜSPRACHE	Sie können die anfängliche Menüsprache einer DVD-Video wählen.
AUDIO SPRACHE	Sie können die anfängliche Audio-Sprache einer DVD-Video wählen.
UNTERTITEL	Sie können die anfängliche Untertitel-Sprache einer DVD-Video wählen.
BILDSCHIRMMENÜ-SPRACHE	Sie können „ENGLISCH“, „FRANZÖSISCH“, „DEUTSCH“, „TSCHECHISCH“, „SLOWAKISCH“, „POLNISCH“ oder „UNGARISCH“ als Bildschirm-Sprache wählen.

BILD-Menü

Gegenstand Inhalt
MONITOR-TYP16:9 4:3 LB 4:3 PS	Sie können den Monitor-Typ dem Fernsehgerät anpassen, wenn Sie DVD-VIDEO-Disks abspielen,die für Breitbild-Fernsehgeräte erstellt sind.16:9 (Breitbildfernsehen): Für ein Breitbild-Fernsehgerät (16:9).4:3 LETTERBOX (Briefkastenformat-Umwandlung): Für ein herkömmliches (4:3) Fernsehgerät.Zeigt ein Breitbild über die gesamte Breite des Fernsehbildschirms an, wobei das Seitenverhältnis bewahrt wird.4:3 PAN & SCAN (Pan-Scan-Umwandlung): Für ein herkömmliches (4:3) Fernsehgerät. Das Bild wird gezoomt, um den Bildschirm senkrecht auszufüllen, und die linken und rechten Seiten des Bilds werden abgeschnitten.
BILDQUELLE	Eine optimale Bildqualität erhalten Sie durch Wählen des Quellentyps der Disk-Inhalte.AUTO: Wählen Sie normalerweise diese Option. Die Anlage erkennt den Bildtyp (Film- oder Videoquelle) der gegenwärtigen Disk anhand der Disk-Information.FILM: Für eine Filmquelle-Disk.VIDEO: Für eine Vidco-Quelldisk.
BILDSCHIRMSCHONER	Sie können die Bildschirmschoner-Funktion auf EIN oder AUS stellen. Wenn ca. 5 Minuten lang keine Bedienung erfolgt, blendet das Display ab.
DATEITYP	Sie können den Dateityp zur Wiedergabe wählen.AUDIO: Zur MP3/WMA-Dateiwiedergabe.STANDBILD: Zur JPEG-Dateiwiedergabe.VIDEO: Zur Wiedergabe von MPEG-1, MPEG-2, ASF und DivX-Dateien.

AUDIO-Menü

Gegenstand	Inhalt
DIGITAL-AUDIO-AUSGANG	Stellen Sie diesen Punkt korrekt ein, wenn Sie die Buchse OPTICAL DIGITAL OUT an der Rückseite verwenden.NUR PCM:Bei Anschluss an Audiogeräte, die nur lineare PCM-Signale decodieren können.DOLBY DIGITAL/PCM:Bei Anschluss an einen Dolby-Digital-Decoder oder einen Verstärker mit eingebautem Dolby-Digital-Decoder.BISTROM/PCM:Bei Anschluss an einen DTS-Decoder oder einen Verstärker mit eingebautem DTS-Decoder.
ABWÄRTSMISCHUNG	Diese Einstellung ist für den Digital-Tonausgang wirksam, wenn „DIGITAL-AUDIO-AUSGANG“ auf „NUR PCM“ gestellt ist.DOLBY-RAUMKLANG:Wählen Sie dies bei Anschluss an einen Surround-Decoder.2-KANAL-STEREO:Wählen Sie dies bei Anschluss an einen Stercoreceiver, PM-Player, Fernseher usw.
DYNAMIK-KOMPRIMIERUNG	Wählen Sie diesen Gegenstand, um eine im Dolby-Digital-Format bespielte DVD-Video mit geringer oder mittlerer Lautstärke anzuhören.AUTO:Sie können einen kräftigen Wiedergabeton mit vollem Dynamikumpfang erhalten.EIN:Wählen Sie diese Einstellung, wenn der maximale Komprimierungseffekt angelegt werden soll, um den Klang bei niedriger Lautstärke deutlicher zu machen (besonders praktisch beim Hören von Musik spät nachts).

SONSTIGES-Menü

Gegenstand	Inhalt
LESEZEICHEN-FUNKTION	Sie können die Lesezeichenfunktion wählen.EIN:Die Anlage setzt die Wiedergabe von der Stelle fort, wo die Wiedergabe gestoppt wurde, wenn die Disk noch im Disk-Fach ist.AUS:Lesezeichen is deactivated.
BILDSCHIRM-ANLEITUNG	Aktivieren oder deaktivieren Sie die Bildschirmanleitung.
DivX REG.	Die Anlage hat ihren eigenen Registrierungscode.Wenn nötig, können Sie ihn bestätigen.Wenn Sie eine Disk abgesielt haben, bei der der Registrierungscode aufgenommen ist, wird der Registrierungscode der Anlage für Urheberrechtsschutz überschrieben.

Zusätzliche Information

Weitere Informationen zu dieser Anlage

Anschlüsse (siehe Seite 3 bis 5)

• Stellen Sie sicher, dass die Antennenleiter nicht andere Klemmen, Verbindungskabel oder Netzkabel berühren. Halten Sie außerdem die Antennen von Metallteilen der Anlage, Verbindungskabeln und dem Netzkabel fern. Dadurch kann schlechter Empfang verursacht werden.
• Verwenden Sie nur Lautsprecher mit der gleichen Lautsprecherimpedanz wie auf den Lautsprecherklemmen hinten an der Anlage angezeigt.
• Die Lautsprecher sind magnetisch abgeschirmt, um Farbverzerrungen an Fernsehgeräten zu vermeiden. Bei falscher Installation können sie aber trotzdem Farbverzerrungen verursachen. Achten Sie bei der Aufstellung der Lautsprecher deshalb auf Folgendes.
• Bei Aufstellung dieser Lautsprecher in der Nähe eines Fernsehers den Netzschalter des Fernsehers ausschalten oder seinen Netzstecker aus der Steckdose ziehen, bevor die Lautsprecher installiert werden. Danach mindestens 30 Minuten warten, bis der Fernseher eingeschaltet wird.
• Manche Fernsehgeräte werden trotz Befolgung der obigen Anweisungen beeinflusst. In diesem Fall stellen Sie die Boxen weiter vom Fernsehgerät entfernt auf.

Tägliche Bedienung—Wiedergabe

(siehe Seite 7 bis 10)

Rundfunkempfang:

• Wenn Sie einen neuen Sender unter einer belegten Festsendernummer speichern, wird der vorher unter dieser Festsendernummer vorhandene Sender gelöscht.
• Die Festsender bleiben, wenn der Netzstecker aus der Steckdose gezogen wird oder wenn die Stromversorgung ausfällt, nur noch einige Tage lang abgespeichert. In diesem Fall speichern Sie die Sender erneut ab.

Hören von Fernsehton:

- Wenn Sie diese Funktion verwenden, verbinden Sie Anlage und Fernsehgerät mit dem Scart-Kabel.

Wiedergabe einer Disk/Datei:

• Wenn Sie die Quelle in DVD/CD oder USB MEMORY ändern, kann es einen Moment dauern, bis die Quelle aktiviert ist.
  • Die folgenden Funktionen können nicht für die Dateien im USB-Massenspeichergerät verwendet werden:

– Einstellung des Sichtwinkels (Seite 18)

– Spezialeffekt-Wiedergabe (Seite 19)

- Programmwiedergabe (Seite 20)

-A-B-Wiederholung (Seite 22)

- Zeitsuche (Seite 25)

• Bei manchen DVD-, SVCD- oder VCD-Disks kann sich aufgrund der Programmierung und der Disk-Struktur die tatsächliche Bedienung von der Erklärung in der Anleitung unterscheiden; derartige Unterschiede sind normal und stellen keine Fehlfunktion des Systems dar.
• Manche DVD-Audio-Disks verbieten Abwärtsmischung. Wenn Sie eine derartige Disk abspielen, erscheint „LR ONLY“ im Display, und die Anlage spielt die linken und rechten vorderen Signale ab.
• Bei der Wiedergabe einer mit MLP (Meridian Lossless Packing; einem verlustlosen Audio-Kompressionssystem, das PCM-Signal vollständig wiederherstellen kann) aufgezeichneten DVD-Audio-Disk werden zwar die Signale als Linear-PCM-Signal erkannt, aber es leuchtet keine Anzeige im Display auf.
• Diese Anlage kann bis zu 4 000 Stücke auf einer Disk erkennen. Außerdem kann die Anlage bis zu 150 Stücke pro Gruppe und bis zu 99 Gruppen auf einer Disk erkennen.
• Wenn nicht abspielbare Dateien in einem Ordner vorhanden sind, werden diese in der Gesamt-Dateizahl mitgezählt.

- Abspielbare Dateien, die zu keiner Gruppe gehören, werden als GROUP 1 gehandhabt.

- Zur Wiedergabe von Dateien im USB-Massenspeichergerät...

- Während das System eine Disc liest, kann das Ändern der Quelle zu USB dazu führen, dass das System weiterhin die DVD/CD-Quelle wiedergibt. Drücken Sie in diesem Fall die auf dem Hauptgerät, um die USB-Quelle erneut zu aktivieren.

– Beim Anschließen eines USB-Massenspeichergeräts müssen Sie auch dessen betreffende Bedienungsanleitung beachten.
– Schließen Sie jeweils ein USB-Massenspeichergerät zur Zeit an. Verwenden Sie keinen USB-Hub.
– Sie können nicht ein USB-Gerät über die USB MEMORY-Buchse dieser Anlage aufladen.
- Bei der Wiedergabe einer Datei in einem USB-Massenspeichergerät trennen Sie nicht die Verbindung zum Gerät ab. Dies könnte zu einer Fehlfunktion sowohl an der Anlage als auch am betreffenden Gerät führen.
– JVC übernimmt keine Verantwortung für jeglichen Datenverlust in einem USB-Massenspeichergerät bei der Verwendung dieser Anlage.
– Beim Anschließen über ein USB-Kabel verwenden Sie ein Kabel mit einer Länge von weniger als 1 m.
– Diese Anlage ist mit USB Full-Speed kompatibel (inkompatibel mit USB 1.1).
– Sie konnen die folgenden Dateitypen in einem USB-Massenspeichergerät abspielen (maximale Datenubertragungsrate: 2 Mbps):

-Musik: MP3, WMA

-Bild: JPEG

-Movie: MPEG-1, MPEG-2, ASF, DivX (maximale Bildrate 30 Bilder/s fur progressiv)

– Sie können nicht größere Dateien als 2 Gigabyte abspielen.
- Bei der Wiedergabe einer Daten mit einer hohen Übertragungsrate können Aussetzer in Bild oder Ton bei der Wiedergabe auftreten.
- Diese Anlage kann nicht ein USB-Massenspeichergerät erkennen, das eine andere Bewertung als 5 V hat und nicht 500 mA überschreitet.
- Diese Anlage kann bestimmte USB-Massenspeichergerät nicht abspielen und unterstützt nicht DRM (Digital Rights Management).
– Diese Anlage ist möglicherweise nicht in der Lage, bestimmte USB-Massenspeichergeräte zu erkennen.

- Bei DVD-VR-Wiedergabe...

– Diese Anlage kann nur eine Disk im UDF-Bridge-Format abspielen.
– Einzelheiten über DVD-VR-Format und die Playliste ersehen Sie aus der Bedienungsanleitung des Aufnahmegeräts.
– Sie können nicht Rückwärts-Zeitlupe, Programmwiedergabe oder Zufallswiedergabe verwenden.

• Für MP3/WMA-Wiedergabe...

– MP3/WMA-Disks erfordern eine längere Auslesezeit als normale CDs. (Das liegt an der Komplexität der Gruppe/Datei-Konfiguration.)
- Manche MP3/WMA-Dateien können nicht wiedergegeben werden und werden übersprungen. Das ist ein Resultat ihrer Aufnahmeverfahren und Bedingungen.
– Diese Anlage kann nur eine Disk mit ISO 9660 Level 1 oder Level 2 abspielen.
– Das System kann MP3/WMA-Dateien mit der Dateierweiterung <.mp3> oder <.wma> abspielen (ungeachtet der Schreibung mit Groß- und Kleinbuchstaben).
- Wir empfehlen, jede MP3/WMA-Datei mit einer Samplingrate von 44,1 kHz und Bitrate von 128 kbps zu erstellen. Dieses System kenn nicht Dateien abspielen, die mit einer Bitrate von weniger als 64 kbps erstellt wurden.

- Für Wiedergabe von JPEG-Dateien...

– Es wird empfohlen, eine Datei mit einer Auflösung von 640 x 480 aufzuzeichnen. (Wenn eine Datei mit einer Auflösung von mehr als 640 x 480 aufgezeichnet wurde, dauert es sehr lange, bis sie gezeigt wird.)

- Dieses System kann nur Baseline-JPEG-Dateien* abspielen. Progressive-JPEG-Dateien* oder Lossless-JPEG-Dateien* können nicht abgespielt werden.

* Baseline-JPEG-Format: Verwendet für Digitalkameras, Web usw. Progressive-JPEG-Format: Verwendet für Web. Lossless-JPEG-Format: Ein alter Typ, der heute selten verwendet wird.

– Die Anlage kann JPEG-Dateien mit der Dateierweiterung <.jpg> oder <.jpeg> abspielen (ungeachtet der Schreibung mit Groß- und Kleinbuchstaben).

- Diese Anlage kann u.U. JPEG-Dateien nicht richtig abspielen, wenn diese auf anderen Geräten als Digitalkameras aufgenommen wurden.

- Bei Diashow-Widergabe kann Zoom nicht bedient werden.

• Für MPEG-1/MPEG-2-Wiedergabe...

– Das Stream-Format muss dem MPEG System/Programm-Stream entsprechen.

- 720 x 576 Bildpunkte (25 Bilder/s)/ 720 x 480 Bildpunkte (30 Bilder/s) wird für die höchste Auflösung empfohlen.

– Dieses System unterstützt auch die Auflösungen 352 x 576/480 x 576/352 x 288 Bildpunkte (25 Bilder/s) und 352 x 480/480 x 480/352 x 240 Bildpunkte (30 Bilder/s).

– Das Dateiformat soll MP@ML (Main Profile @ Main Level)/SP@ML (Simple Profile @ Main Level)/MP@LL (Main Profile @ Low Level) sein.

– Audio Streams müssen mit MPEG1 Audio Layer-2 oder MPEG2 Audio Layer-2 übereinstimmen.

• Für ASF-Wiedergabe...

– Die Anlage kann ASF-Dateien mit der Dateierweiterung <.asf> abspielen (ungeachtet der Schreibung mit Groß- und Kleinbuchstaben).

– Diese Anlage unterstützt ASF-Dateien mit einer Auflösung von 352 x 288 Bildpunkten oder weniger.

– Einige aufgenommene Dateien können eventuell je nach Dateicharakteristika, der Art der digitalen Foto-/Videokamera oder der Aufnahmebedingungen nicht abgespielt werden.

– Sie können die folgenden Funktionen nicht verwenden—Sofortwiederholung, Zeitlupe, A-B-Wiederholung, Programmwiedergabe und Zufallswiedergabe.

• Für DivX-Wiedergabe...

– Diese Anlage kann nur eine Disk im UDF-Bridge-Format abspielen. „Multi-border“ ist nicht unterstützt.

– Die Anlage unterstützt alle Versionen von DivX ^® Video (einschließlich DivX ^® 6).

– Die Anlage unterstützt DivX-Dateien mit einer Auflösung von 720 x 480 Bildpunkten oder weniger (30 Bilder/s) und 720 x 576 Bildpunkten oder weniger (25 Bilder/s).

– Audio Stream muss mit MPEG1 Audio Layer-2 oder MPEG Audio Layer-3 (MP3) übereinstimmen.

– Die Anlage kann DivX-Dateien mit der Dateierweiterung <.divx>, <.div> oder <.avi> abspielen (ungeachtet der Schreibung mit Groß- und Kleinbuchstaben).

– Die Anlage unterstützt nicht GMC(Global Motion Compression).

– Dateien, die mit Zeilensprung-Abtastung codiert sind, werden möglicherweise nicht richtig abgespielt.

– Sie können die folgenden Funktionen nicht verwenden—Sofortwiederholung, Zeitlupe, A-B-Wiederholung,

Programmwiedergabe, Zufallswiedergabe und Bildschirm-Bedienungen.

Abspielen eines tragbaren Audiogeräts:

- Wenn QP Link aufgrund eines schwachen Klangsignals von der Buchse AUX versagt, kann die Auto-Standby-Funktion die Anlage ausschalten, wenn Sie Klang von den Lautsprechern hören. In solchen Fällen stellen Sie den Lautstärkepegel der Komponente höher ein, so dass die Anlage das Klangsignal erkennen kann.

- Durch Umschalten von AUX auf eine andere Quelle, während QP Link arbeitet, deaktiviert QP Link zeitweilig. In diesem Fall wird QP Link auf folgende Weise neu aktiviert: – Drücken Sie zweimal auf QP LINK an der Fernbedienung.

- Den Stecker der Komponente von der Buchse AUX abziehen und dann neu einstecken.

- Wenn Sie ⏻/I (Bereitschaft/ein) drücken, um die Anlage auszuschalten, oder wenn der voreingestellte Timer die Anlage bei arbeitendem QP Link ausschaltet, deaktiviert die Anlage QP Link kurzzeitig.

In solchen Fällen wird QP Link auf folgende Weise neu aktiviert: – Wenn das Klangsignal von der Buchse AUX stoppt der etwa 30 Sekunden nach dem Ausschalten der Anlage zu schwach ist.

– Beim erneuten Einschalten.

- QP Link kann aktiviert werden, wenn Sie zum ersten Mal die Komponente in die AUX-Buchse einstecken oder davon abtrennen. Das ist keine Fehlfunktion.

Tägliche Bedienung—Klang u. andere Einstellungen (siehe Seite 11 bis 14)

Einstellen des Klangs:

- Diese Funktion beeinflusst auch den Klang über die Kopfhörer.

Ändern des Abtastmodus:

- Sie können den Abtastmodus in den folgenden Fällen nicht auf Progressiv umstellen:

- Wenn Ihr Fernsehgerät nicht Progressiv-Videoeingang unterstützt.

- Wenn Sie Ihr Fernsehgerät nicht an die Anlage über ein Component-Videokabel angeschlossen haben.

Einstellung der Uhr:

- „0:00“ blinkt im Displayteil, bis Sie die Uhr einstellen.

- Die Uhr kann 1 oder 2 Minuten im Monat vor- oder nachgehen. In diesem Fall muss die Uhrzeit neu eingestellt werden.

Erweiterte Radiofunktionen (siehe Seite 15 und 16)

- Wenn Sie mehr über Radio Data System erfahren wollen, besuchen Sie «http://www.rds.org.uk».

- Wenn das System die Radio Data System-Information mit Verspätung anzeigt—PS-, PTY-, RT-Signals, erscheinen „WAIT PS“, „WAIT PTY“, oder „WAIT RT“ während der Suche.

Originale DVD/VCD-Vorgänge (siehe Seite 17 bis 19)

Einstellung des Audio-Stücks:

- Bei manchen DVD-Video-Disks können Sie nicht die Audiosprachen bei der Wiedergabe ändern.

Spezialeffekt-Wiedergabe:

- Während der Zeitlupenwiedergabe kommt kein Ton.

- Bei nahe herangezoomter Einstellung kann das Bild körnig wirken.

Erweiterte Wiedergabe-Funktionen (siehe

Seite 20 bis 26)

Programmierung der Wiedergabereihenfolge—Programmwiedergabe:

- Während der Programmierschritte... Ihr Eintrag wird ignoriert, wenn Sie versucht haben, eine Gegenstandsnummer zu programmieren, die auf der Disk nicht vorhanden ist (z.B. Wahl von Stück 14 auf einer Disk, die nur 12 Stücke enthält).

Wiederholte Wiedergabe:

- A-B-Wiederholung kann innerhalb des gleichen Titels während der Wiedergabe einer DVD-Video verwendet werden, und innerhalb des gleichen Stücks für die anderen Disks.

On-Screen Disk-Vorgänge:

- Bei DVD-R/-RW im VR-Format erscheint „PG“ oder „PL“ anstelle von „TITLE“ im On-Screen-Balken.

Audio-/Video-Dateien-Vorgänge (siehe Seite 27 und 28)

Bedienungsvorgänge auf dem Steuerung-Bildschirm:

- Wenn Sie ON SCREEN an der Fernbedienung während der Wiedergabe drücken, erscheint die Wiedergabeinformation auf dem Fernsehbildschirm.

Timer-Funktionen (siehe Seite 29 und 30)

Einstellung des Timers:

• Wenn Sie den Festsender oder die Stücknummer bei der Timereinstellung nicht richtig angeben, wird der momentan gewählte Sender oder das erste Stück bei der Timeraktivierung abgespielt.
• Die Timer-Eingaben werden, wenn der Netzstecker aus der Steckdose gezogen wird oder wenn die Stromversorgung ausfällt, sofort gelöscht. Sie müssen zuerst die Uhr einstellen, und danach erneut den Timer.
• Wenn Sie DVD-Video als Quelle wählen, arbeitet der Täglich-Timer nicht richtig.

Timer-Priorität:

- Wenn Sie den Einschlaf-Timer einstellen, nachdem der Täglich-Timer mit der Wiedergabe der gewählten Signalquelle begonnen hat, wird die Einstellung des Täglich-Timers aufgehoben.

Setup-Menü-Vorgänge (siehe Seite 31 und 32)

Allgemeines:

- Wenn der obere und untere Teil des Menüs abgeschnitten ist, stellen Sie die Bildgröße mit dem Bildgrößenregler des Fernsehgeräts ein.

SPRACHE-Menü:

- Wenn die für MENÜSPRACHE, AUDIO SPRACHE oder UNTERTITEL gewählte Sprache nicht auf der Disk aufgezeichnet ist, wird die Originalsprache als anfängliche Sprache verwendet.

BILD-Menü—MONITOR-TYP:

• Auch wenn „4:3 PAN & SCAN“ gewählt ist, kann die Bildschirmgröße bei der Wiedergabe einer Disk 4:3 Letterbox werden. Dies hängt davon ab, wie die Disks bespielt sind.
• Wenn Sie „16:9“ für ein Bild mit dem Seitenverhältnis 4:3 wählen, ändert sich das Bild leicht aufgrund des Vorgangs zur Umrechnung der Bildbreite.

SONSTIGES-Menü—BILDSCHIRM-ANLEITUNG:

- Das Setup-Menü und der On-Screen-Balken erscheinen (und werden aufgezeichnet), auch wenn diese Funktion auf „AUS“ gestellt ist.

Untertitel und die Information zum Heranzoomen erscheinen ungeachtet dieser Einstellung im Display.

Wartung

Um beste Leistung mit der Anlage zu erzielen, halten Sie Ihre Disks und Mechanismen immer sauber.

Umgang mit Disks

• Entnehmen Sie die Disk aus ihrer Hülle, indem Sie immer den Mittenhalter der Hülle leicht eindrücken und die Disk an den Rändern haltend herausheben.
• Berühren Sie nicht die glänzende Seite der Disk, und biegen Sie die Disk nicht.
• Setzen Sie die Disk nach der Verwendung in die Hülle zurück, um Verbiegen zu vermeiden.
• Achten Sie darauf, nicht die Oberfläche der Disk zu zerkratzen, wenn Sie sie in ihre Hülle zurücksetzen.
• Schützen Sie die Disk for direktem Sonnenlicht, extremen Temperaturen und Feuchtigkeit.

Zum Reinigen der Disk:

Wischen Sie die Disk mit einem weichen Lappen gerade von der Mitte nach außen hin ab.

Reinigung der Anlage

• Flecken müssen mit einem weichen Lappen abgewischt werden. Bei schwerer Verschmutzung der Anlage einen Lappen mit wässriger, neutraler Spülmittellösung tränken, gut auswringen, die Anlage abwischen, und dann mit einem trockenen Lappen trockenwischen.
• Um Beeinträchtigung der Qualität der Anlage, Beschädigung, oder Abpellen der Lackierung zu vermeiden, auf folgendes achten:

– NICHT mit einem harten Tuch abwischen.
– NICHT gewaltsam abwischen.
– NICHT mit Lösungsmitteln wie Terpentin oder Benzol abwischen.
– NICHT flüchtige Substanzen wie etwa Insektensprays darauf sprühen.
– NICHT Gummi- oder Plastikteile längere Zeit in Berührung lassen.

Zum Abnehmen der Lautsprecherbespannungen:

Lautsprecher Bespannung Vorsprung Löcher

Störungssuche

Allgemeines:

Einstellungen oder Eingaben werden plötzlich aufgehoben, bevor Sie fertig sind.

⇒ Es gibt eine Zeitgrenze. Wiederholen Sie das Verfahren.

Bedienungsvorgänge werden deaktiviert.

⇒ Der eingebaute Mikroprozessor weist eine Fehlfunktion wegen elektrischer Störungen auf. Ziehen Sie den Netzstecker ab und stecken ihn erneut ein.

Unfähig, das System von der Fernbedienung zu steuern.

⇒ Es befindet sich ein Hindernis zwischen Fernbedienung und dem Fernbedienungssensor am System.

⇒ Die Batterien sind erschöpft.

Kein Ton.

⇒ Lautsprecherverbindungen sind falsch oder locker.

⇒ Kopfhörer sind angeschlossen.

Kein Bild erscheint auf dem Bildschirm.

⇒ Die Videokabelverbindungen können falsch oder locker sein.

Kein Bild erscheint im Fernsehbildschirm, das Bild ist verschwommen, oder das Bild ist in zwei Teile geteilt.

⇒ Die Anlage ist an ein Fernsehgerät angeschlossen, das Progressiv-Videoeingang nicht unterstützt.

Der linke und rechte Bildrand fehlt im Bildschirm.

⇒ Wählen Sie „4:3 LETTERBOX“ für „MONITOR-TYP“ (siehe Seite 31).

⇒ Wenn Sie das Netzkabel trennen und wieder anschließen, wechselt der Scanmodus möglicherweise zu den anfänglichen Einstellungen („RGB“). (Siehe Seite 13.)

Bedienung des Radios:

Schwer hörbare Sendungen wegen Rauschen.

⇒ Antennenverbindungen sind falsch oder locker.

⇒ Die AM-Rahmenantenne ist zu nahe am System.

⇒ Die UKW-Antenne ist nicht richtig ausgestreckt und platziert.

Disk-/Datei-Wiedergabevorgänge:

Die Disk wird nicht abgespielt.

⇒ Sie haben eine Disk mit einem anderen Regionalcode als „2“ eingesetzt. („RG ERROR“ erscheint im Display.)

⇒ Die Disk ist umgekehrt eingesetzt. Setzen Sie die Disk mit der Beschriftungsseite nach oben weisend ein.

ID3-Tag an einer MP3/WMA-Datei kann nicht gezeigt werden.

⇒ Es gibt zwei Typen von ID3-Tag—Version 1 und Version 2. Diese Anlage kann nur die ID3-Tag Version 1 zeigen.

Gruppen und Stücke werden nicht erwartungsgemäß abgespielt.

⇒ Die Wiedergabe-Reihenfolge wird bestimmt, wenn Gruppen und Stücke aufgenommen werden. Dies hängt von der Schreibanwendung ab.

MP3, WMA, JPEG, MPEG-1, MPEG-2, ASF oder DivX-Dateien werden nicht abgespielt.

⇒ Die eingesetzte Disk oder das USB-Massenspeichergerät kann beide Arten von Stücken (MP3/WMA-Dateien und

JPEG-Dateien) enthalten. In diesem Fall können Sie nur die Dateien abspielen, die mit der Einstellung „DATEITYP“ (siehe Seite 31) gewählt wurden.

⇒ Sie haben die Einstellung „DATEITYP“ geändert, nachdem die Anlage die Disk oder das USB-Massenspeichergerät gelesen hat. In diesem Fall legen Sie die Disk neu ein oder trennen das USB-Massenspeichergerät ab und schließen es erneut an.

„NO AUDIO“ erscheint.

⇒ Dieses System kann nicht illegal produzierte DVD-Audio-Disks abspielen.

„LR ONLY“ erscheint.

⇒ Manche DVD-Audio-Disks verbieten abgemischte Ausgabe. Wenn Sie eine derartige Disk abspielen, spielt diese Anlage nur die linken und rechten vorderen Signale ab.

Der Disk-Klang ist unterbrochen.

⇒ Die Disk ist zerkratzt oder schmutzig.

Es erscheint kein Untertitel im Display, obwohl Sie die anfängliche Untertitelsprache gewählt haben.

⇒ Manche DVDs sind so programmiert, dass sie anfänglich keinen Untertitel zeigen. In diesem Fall drücken Sie SUBTITLE nach dem Starten der Wiedergabe (siehe Seite 18).

Die Audio-Sprache unterscheidet sich von der als anfängliche Audiosprache gewählten.

⇒ Manche DVDs sind so programmiert, dass sie immer anfänglich die Originalsprache verwenden. In diesem Fall drücken Sie AUDIO/MPX nach dem Starten der Wiedergabe (siehe Seite 17).

Das Disk-Fach öffnet oder schließt sich nicht.

⇒ Der Netzstecker ist nicht eingesteckt.

⇒ Kindersicherung ist aktiv. „LOCKED“ erscheint im Displayfenster (siehe Seite 22).

QP Link-Bedienungen:

Während die Wiedergabe auf dem tragbaren Audiogerät läuft, kann QP Link das System einschalten, auch wenn der Timer das System auf Standby schaltet oder wenn Sie das System auf Standby schalten.

⇒ Deaktivieren Sie in diesem Fall QP Link oder stoppen Sie die Wiedergabe auf dem Gerät, das mit der AUX-Buchse verbunden ist.

Timer-Bedienungen:

Täglich-Timer arbeitet nicht.

⇒ Die Anlage war bei Erreichen der Einschaltzeit bereits eingeschaltet. Der Timer arbeitet nur bei ausgeschalteter Anlage.

Täglich-Timer startet nicht die Wiedergabe.

⇒ Die eingelegte Disk ist eine DVD-Video. Wechseln Sie die Disk.

⇒ Titel/Gruppen-Nummer und Kapitel/Stück-Nummer werden nicht bei der Einstellung des Täglich-Timers eingegeben. Überspringen Sie diese Schritte nicht, wenn Sie eine Disk mit Täglich-Timer abspielen wollen.

Sprachcode-Liste

AA	Afar
AB	Abchasien
AF	Afrikaans
AM	Ameharisch
AR	Arabisch
AS	Assamesisch
AY	Aymara
AZ	Aserbaijanisch
BA	Bashkir
BE	Weißrussisch
BG	Bulgarisch
BH	Bihari
BI	Bislama
BN	Bengali, Bangla
BO	Tibetanisch
BR	Bretonisch
CA	Katalanisch
CO	Korsisch
CY	Walisisch
DA	Dänisch
DZ	Bhutani
EL	Griechisch
EO	Esperanto
ET	Estländisch
EU	Baskisch
FA	Persisch
FI	Finnisch
FJ	Fidschi
FO	Faröisch
FY	Friesisch
GA	Irisch
GD	Schottisch Gälisch
GL	Galizisch
GN	Guarani
GU	Gujarati
HA	Haussa
HI	Hindi
HR	Kroatisch
HY	Armenisch
IA	Interlingua
IE	Interlingue
IK	Inupiak
IN	Indonesisch
IS	Isländisch
IW	Hebräisch
JI	Jiddish
JW	Javanesisch
KA	Georgisch

KK	Kazakh
KL	Grönländisch
KM	Kambodianisch
KN	Kannadisch
KO	Koreanisch (KOR)
KS	Kashmirisch
KU	Kurdisch
KY	Kirghisisch
LA	Lateinisch
LN	Lingala
LO	Laotianisch
LT	Litauisch
LV	Lettisch
MG	Malagasy
MI	Maori
MK	Mazedonisch
ML	Malayalam
MN	Mongolisch
MO	Moldavisch
MR	Marathi
MS	Malayisch (MAY)
MT	Maltesisch
MY	Burmesisch
NA	Nauru
NE	Nepalesisch
NL	Holländisch
NO	Norwegisch
OC	Occitan
OM	(Afan) Oromo
OR	Oriya
PA	Panjabi
PS	Pashto, Pushto
PT	Portugiesisch
QU	Quechua
RM	Rätoromanisch
RN	Kirundi
RO	Rumänisch
RW	Kinyarwanda
SA	Sanskrit
SD	Sindhi
SG	Sangho
SH	Serbo-Kroatisch
SI	Singhalesisch
SL	Slovenisch
SM	Samoanisch
SN	Shona
SO	Somalisch
SQ	Albanisch

SR	Serbisch
SS	Siswati
ST	Sesotho
SU	Sundanesisch
SV	Schwedisch
SW	Suahili
TA	Tamil
TE	Telugu
TG	Tajik
TH	Thailändisch
TI	Tigrinya
TK	Turkmenisch
TL	Tagalog
TN	Setswana
TO	Tonga
TR	Türkisch
TS	Tsonga
TT	Tatar
TW	Twi
UK	Ukrainisch
UR	Urdu
UZ	Usbekisch
VI	Vietnamesisch
VO	Volapük
WO	Wolof
XH	Xhosa
YO	Yoruba
ZU	Zulu

OPTICAL DIGITAL OUT-Signale

Wiedergabe-Disk/Datei BITSTROM/PCM	Ausgangssignale
	CM DOLBY DIGITAL/PCM	NUR PCM
DVD-Video mit 48 kHz, 16/20/24 Bit linear PCM	48 kHz, 16 Bit linear PCM*
mit 96 kHz, linear PCM 48 kHz, 16 Bit linear PCM
mit Dolby Digital Dolby Digital Bitstream 48 kHz, 16 Bit linear PCM
mit DTS DTS Bitstream 48 kHz, 16 Bit linear PCM
DVD-Audio mit 48/96/192 kHz, 16/20/24 Bit linear PCM	48 kHz, 16 Bit linear PCM*
mit 44,1/88,2/176,4 kHz, 16/20/24 Bit linear PCM	44,1 kHz, 16 Bit linear PCM*
mit Dolby Digital Dolby Digital Bitstream 48 kHz, 16 Bit linear PCM
mit DTS DTS Bitstream 48 kHz, 16 Bit linear PCM
DVD-R/-RW im DVD-VR-Format mit 48 kHz, 16/20/24 Bit linear PCM	48 kHz, 16 Bit linear PCM*
mit Dolby Digital Dolby Digital Bitstream 48 kHz, 16 Bit linear PCM
SVCD, VCD, CD	44,1 kHz, 16 Bit linear PCM/48 kHz, 16 Bit linear PCM
CD mit DTS	DTS Bitstream 44,1 kHz, 16 Bit linear PCM
MP3/WMA/MPEG-1/MPEG-2/DivX-Disk/Datei	32/44,1/48 kHz, 16 Bit linear PCM
ASF-Disk/Datei	32 kHz, 16 Bit linear PCM

* Bei der Wiedergabe bestimmter DVDs können Digitalsignale mit 20 Bit oder 24 Bit (in ihrer Original-Bitrate) über den Anschluss OPTICAL DIGITAL OUT ausgegeben werden, wenn die Disks nicht kopiergeschützt sind.

Bedienung von JVC-Fernsehgeräten mit der Fernbedienung

Fernbedienung TV CH +,- SHIFT +/I TV TV/VIDEO TV VOL +,-

Sie können diese Fernbedienung zur Steuerung von JVC-Fernsehgeräten verwenden.

∅/I TV	Zum Ein- und Ausschalten des Fernsehgeräts.
TV/VIDEO	Zum Ändern des Eingangsmodus.

Halten Sie SHIFT gedrückt und drücken...

TV VOL +,-	Stellen Sie die Lautstärke ein.
TV CH + -	Zum Wechseln der Kanäle.

Technische Daten

Verstärkersektion—CA-UXG60

Ausgangsleistung: 120 W (60 W + 60 W) bei 6 Ω (10% Klirrfaktor)

Audioeingang: AUX: 500 mV/50 k Ω (bei „AUX LVL1“) 250 mV/50 kΩ (bei „AUX LVL2“) 125 mV/50 kΩ (bei „AUX LVL3“)

Digitalausgang: DVD OPTICAL DIGITAL OUT: -21 dBm bis -15 dBm (660 nm ±30 nm)

Digitaleingang: USB MEMORY

Video-Ausgang:

Farbsystem: PAL (Zeilensprung/progressiv)

FBAS-Video: 1 V(s-s)/75 Ω

S-VIDEO: Y (Luminanz) 1 V(s-s)/75 Ω

C (Chrominanz, Burst) 0,3 V(s-s)/75 Ω

RGB: 0,7 V(s-s)/75 Ω

COMPONENT: (Y) 1 V(s-s)/75 (PB/PR) 0,7 V(s-s)/75 Ω Ω

Lautsprecherimpedanz: 6 Ω - 16 Ω

Tuner-Sektion

UKW-Abstimmbereich: 87,50 MHz – 108,00 MHz

AM- (MW-) Abstimmbereich: 522 kHz – 1 629 kHz

Disk/Datei-Player-Sektion

Abspielbare Disk:

DVD-Video/DVD-Audio/CD/VCD/SVCD/

CD-R/CD-RW (CD/SVCD/VCD/MP3/

WMA/JPEG/MPEG-1/MPEG-2/ASF/DivX-Format)

DVD-R/-RW (DVD-VR/DVD-Video/MP3/

WMA/JPEG/MPEG-1/MPEG-2/ASF/DivX-Format)

+R/+RW(DVD-Video-Format)

DVD-ROM (DVD-Video/DivX-Format)

Abspielbare Datei:

MP3/WMA/JPEG/MPEG-1/MPEG-2/ASF/

DivX-Format

Dynamikumfang: 80 dB

Horizontale Auflösung: 500 Zeilen

Gleichlaufschwankungen: Unter der Messgrenze

Allgemeines

Betriebsstromanforderungen:

Wechselstrom 230 V ∼ , 50 Hz

Leistungsaufnahme: 125 W (im Betrieb)

13 W (bei Standby)

1 W (bei Standby Abblendung AUS-Modus)

Abmessungen (ca.): 170 mm x 250 mm x 342 mm (B/H/T)

Gewicht (ca.): 5 kg

Lautsprecher—SP-UXG60

Lautsprechereinheiten: Hochtöner: 4 cm Konus x 1

Tieftöner: 12 cm Konus x 1

Impedanz: 6 Ω

Abmessungen (ca.): 145 mm x 250 mm x 195 mm (B/H/T)

Gewicht (ca.): je 2,2 kg

Mitgeliefertes Zubehör

Siehe Seite 3.

Änderungen bei Design und technischen Daten bleiben vorbehalten.

- Hergestellt unter Lizenz von Dolby Laboratories. „Dolby“, „Pro Logic“, „MLP lossless“ und das Doppel-D-Symbol sind Warenzeichen von Dolby Laboratories.

- „DTS“ und „DTS 2.0+ Digital Out“ sind Warenzeichen von Digital Theater Systems, Inc.

- „Offizielles DivX ^ Ultra-zertifiziertes Produkt“ „Wiedergabe aller DivX ^ - Videos (einschließlich DivX ^ 6) sowie verbesserte Wiedergabe von DivX ^ - Media- Dateien und des DivX- Media-Formats“ „DivX, DivX Ultra Certified und die zugehörigen Logos sind Marken von DivX, Inc. und werden unter Lizenz verwendet.“

- DER EINSATZ DIESES PRODUKTES FÜR JEDWEDE MIT DEM MPEG-4-STANDARD VERBUNDENE ZWECKE IST, MIT AUSNAHME DES EINSATZES FÜR AUSSCHLIESSLICH PRIVATE ZWECKE SEITENS DES KUNDEN, VERBOTEN.

- Dieses Produkt beinhält urheberrechtlich geschützte Technik mit dem Schutz von U.S.-Patenten und anderen intellektuellen Eigentumsrechten. Der Gebrauch dieser urheberrechtlich geschützen Tecnik ist dutch Macrovision genehmigen zu lassen und nur für den Heimgebrauch und die Betrachtung in begrenztem Ausmaß vorgesehen, soweit nicht ausdrücklich von Macrovision genehmigt. Rückwärtige Entwicklung oder Zerlegung ist verboten.

„KONSUMENTEN SOLTLEN BEACHTEN, DASS NICHT ALLE HOCH AUFLÖSENDEN FERNSEHGERÄTE MIT DIESEM PRODUKT VOLL KOMPATIBEL SIND UND STÖRSIGNALE IM BILD HERVORRUFEN KÖNNEN. IM FALL VON 525 ODER 625 BILDSTÖRUNGEN BEI DER PROGRESSIVEN ABTASTUNG WIRD DEM BENUTZER EMPFOHLEN, DEN ANSCHLUSS AUF DIE AUSGABE „STANDARD-DEFINITION“ UMZUSTELLEN. BEI FRAGEN ZUR KOMPATIBILITÄT UNSERER FERNSEHGERÄTE MIT DIESEM MODELL 525p UND 625p DVD-PLAYER KONTAKTIEREN SIE BITTE UNSEREN KUNDENDIENST“.

Fernbedienung

Taste Seite
∅/1 AUDIO	25	7
∅/1 TV	26	38
■15		9, 10, 19, 21, 28
▶▶, ◀◀17		8, 9, 22, 25
▶▶1, ◀◀38		8, 9, 10, 21, 28
■16		9, 19, 21, 28
^, v, >, < , ENTER/SET	11	8, 10, 13, 14, 15, 19, 24, 25, 26, 28, 29, 30, 31
◎(Sofortwiederholung)	36	19
3D PHONIC	5	12
AHB PRO	20	11
ANGLE	7	18
AUDIO/MPX	19	17
AUDIO VOL +, -	41	7, 12
AUX/TV SOUND	35	7, 8
A.STANDBY	24	14
BASS/TREBLE	43	12
C.VOICE	4	19
CANCEL	9	21, 30
CLOCK/TIMER	27	14, 29, 30
DIMMER	3	13
DISPLAY	30	14
DVD/AUX LEVEL	21	12
DVD/CD ▶▶	14	7, 9, 19, 28
FADE MUTING	42	11
FM/PLAY MODE	39	8, 20, 21
FM/AM	34	7, 8
GROUP/TITLE	37	9, 28
GROUP/TITLE SKIP	38	9, 28
MENU/PL	32	10, 26
Zifferntasten	1	8, 10, 19, 20, 25, 26
ON SCREEN	33	24
PAGE/SUBTITLE	18	18
PTY SEARCH	32	15
PTY⊕⊕⊕⊕	11	15
QP LINK	20	10
REPEAT	40	22
REPEAT A-B	40	22
RETURN	8	10
SCAN MODE	29	13
SET UP	12	31
SHIFT	22	9 – 16, 18, 19, 21, 22, 28, 29, 30, 38
SLEEP	2	14
SLOW⊕⊕⊕⊕	17	19
SOUND TURBO II	23	11
TA/News/Info	12	16
TOP MENU/PG	10	10, 26
TV CH⊕⊕⊕⊕	11	38
TV VOL + /-	41	38
TV/VIDEO	28	38
USB MEMORY ▶▶	13	7, 9, 28
VFP	31	13
ZOOM	6	19, 28

Hauptgerät

Taste Seite
∅/l & STANDBY-Lämpchen	77
■99, 22
▲169, 22
3D-PHONIC 1412
AUX 127
AUX-Buchse 195
Display 26
DISPLAY	514
DVD/CD ▷▶	47, 9, 28
FM/AM	118
PHONES	107
Fernbedienungssensor 15
SOUND TURBO II	611
TV SOUND	138
▶▶UP ,DOWN ◀◀	817	8, 21
USB MEMORY-Buchse	195
USB MEMORY ▷▶	37, 9, 28
VOLUME +,-	1511

Fernbedienung

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43

Diese Fernbedienung kann auch JVC-Fernsehgeräte steuern (siehe Seite 38).

Hauptgerät

JVC ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ ⑪ ⑫ ⑬ ⑭ ⑮ ⑯ ⑰ ⑱

Introduction

Technische gegevens.... 39

Dynamisch bereik: 80 dB
