BEDIENUNGSANLEITUNG Spin!2+ Reloop

Lesen Sie sich vor der ersten Inbetriebnahme zur elgenen Sicherheit diese Bedienungsanleitung sorgfältig durch! Alle Personen, die mit der Aufstellung, Inbetriebnahme, Bedienung, Wartung und Instandhaltung des gesätes zu tun haben, müssen entsprechend qualifiziert sein und diese Betriebsanleitung genau beachten. Dieses Produkt erfüllt die Anforderungen der geltenden europäischen und nationalen Richtlinien, die Konformität wurde nachgewiesen, die entsprechenden Erklärungen und Unterlagen sind beim Hersteller hinterlegt.

Instruction Manual

CAUTION!

Um Feuer oder einen elektrischen Schock zu vermehen, setzen Sie die des gesamt nicht Wasser oder Flüssigkeiten aus! Offnen Sie niemals das Gehäuse!

WARNING!

Für weiteren Gebrauch aufbewahren!

1. Einstellungen S.30
   4.1 Options .S.30

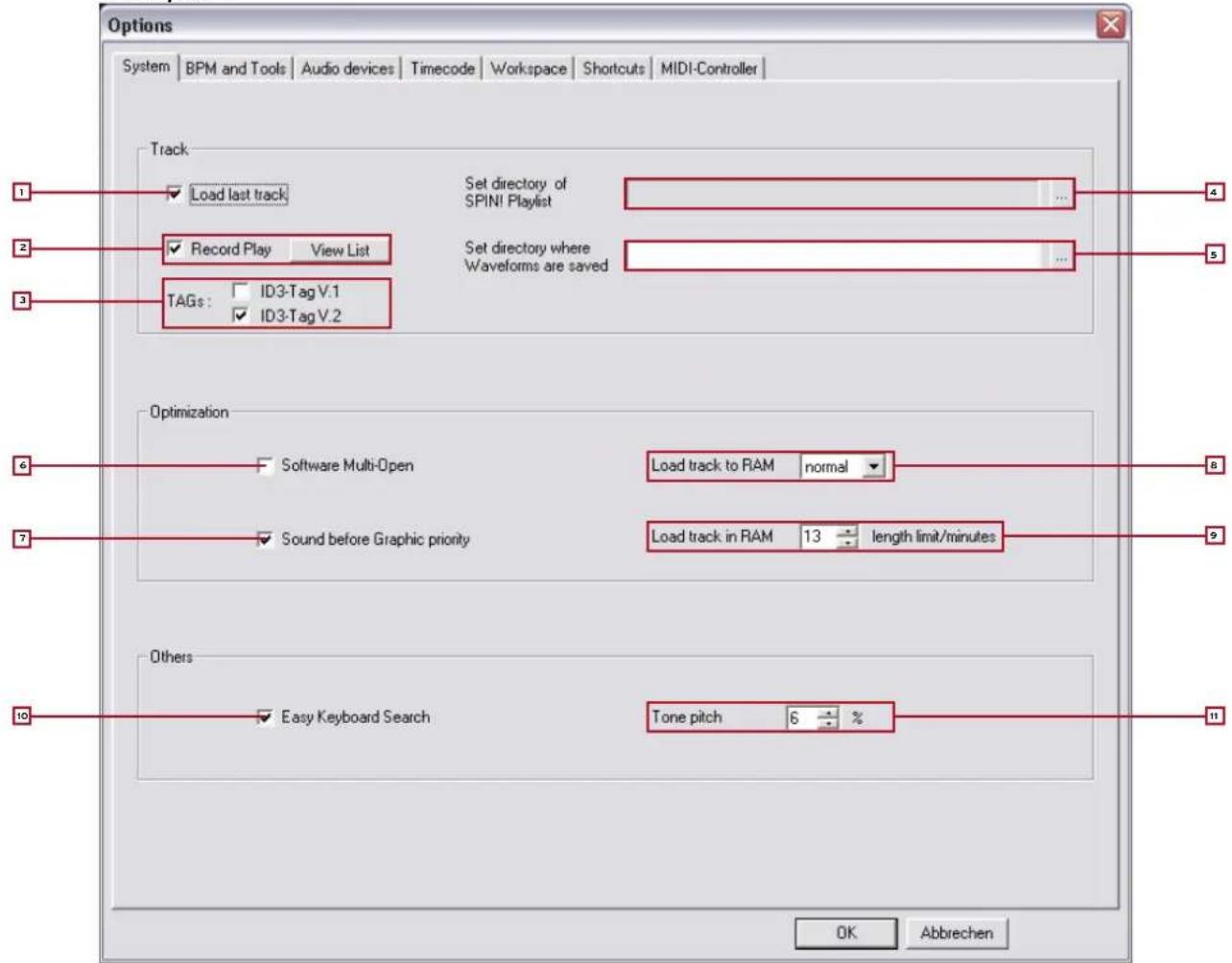

   4.1.1 System .S.30

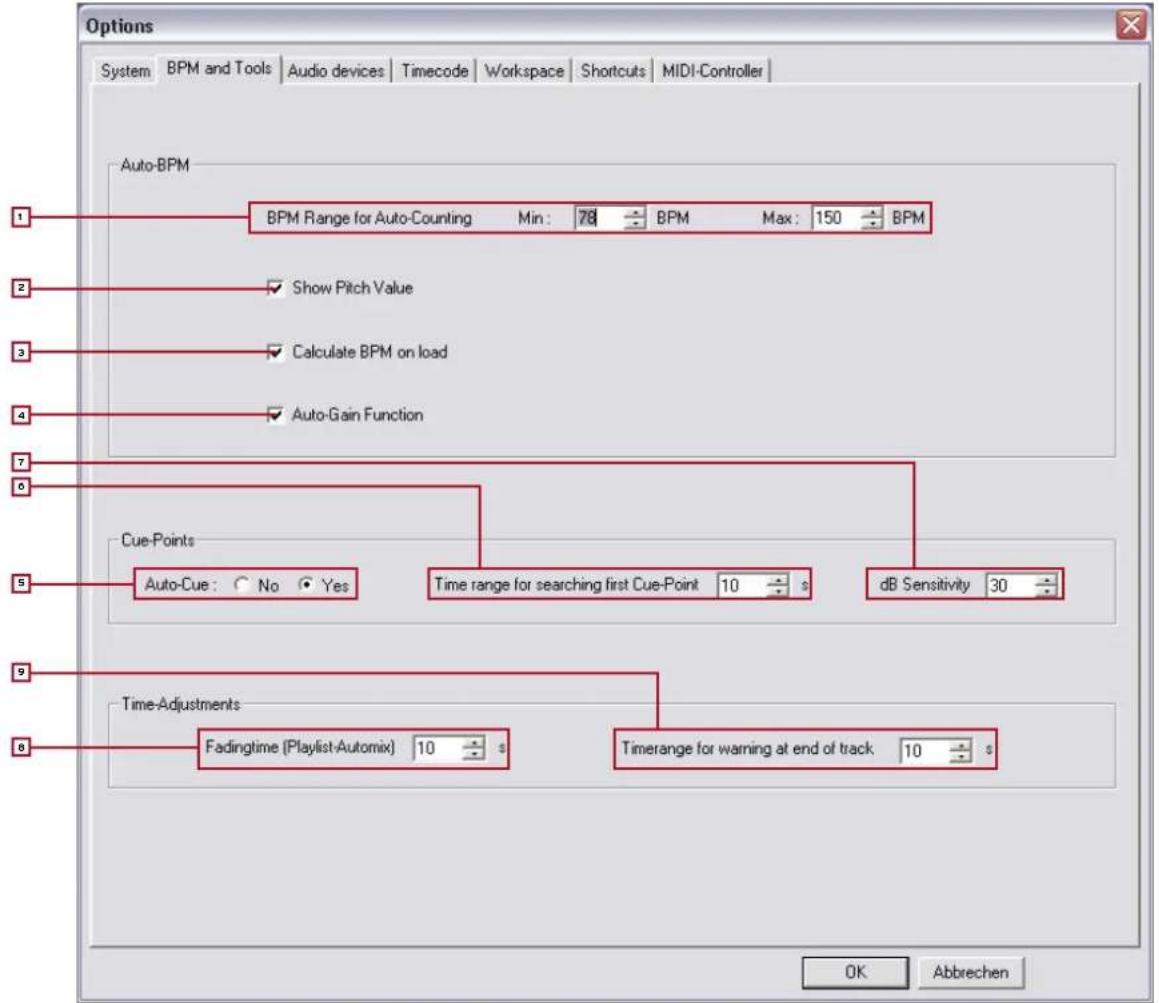

   4.1.2 BPM and Tools S.31

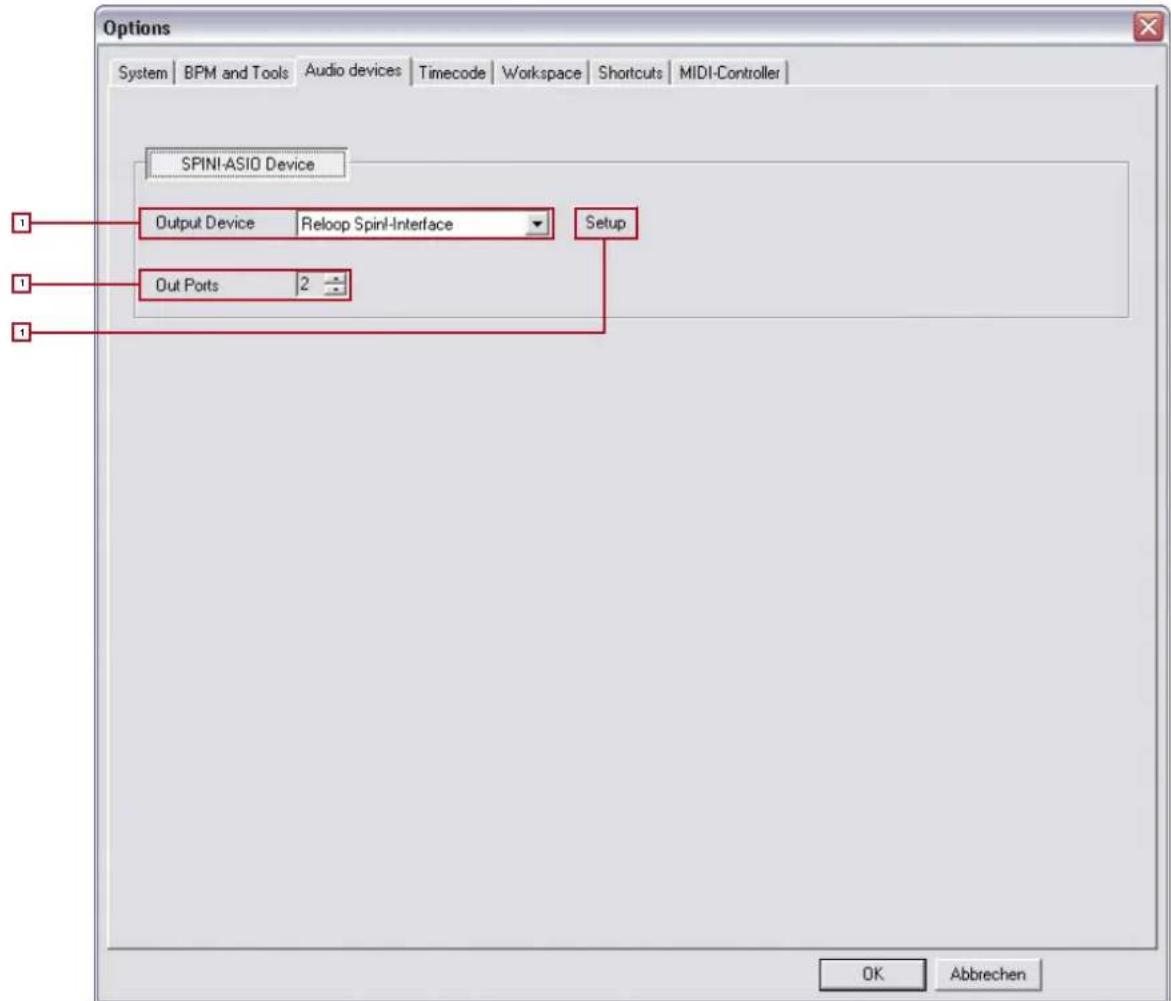

   4.1.3 Audio Devices .S. 32

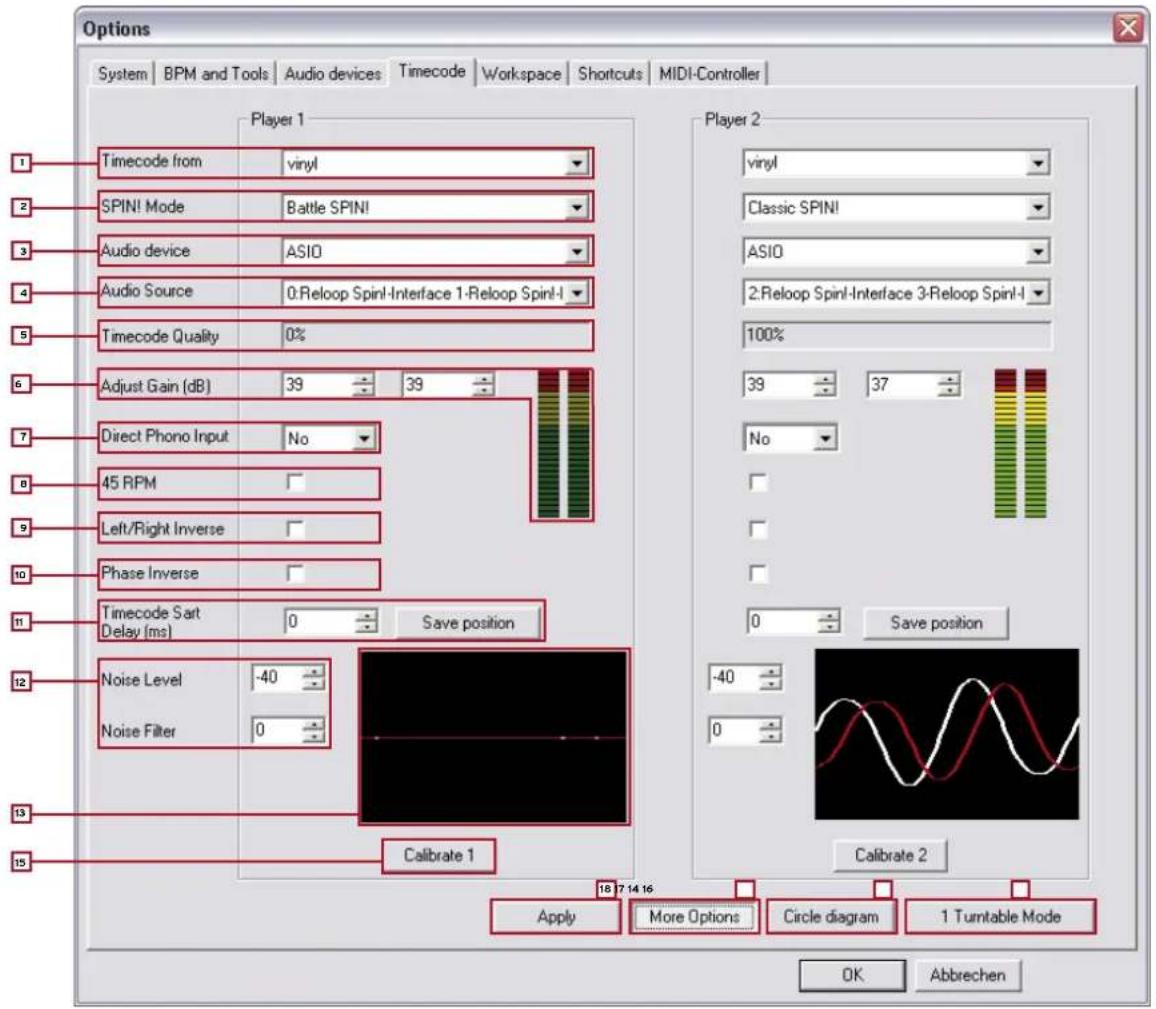

   4.1.4 Timecode S.33

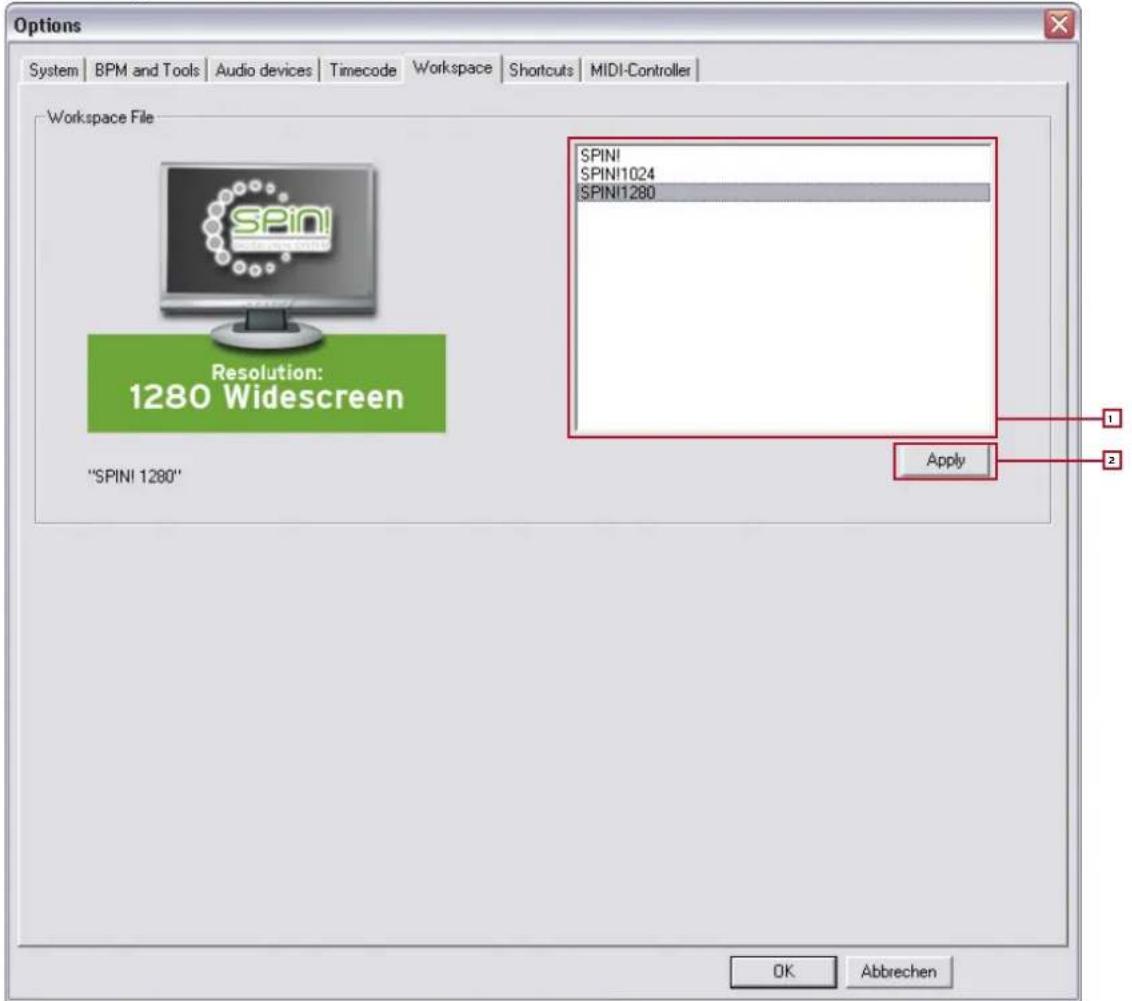

   4.1.4 Workspace S.35

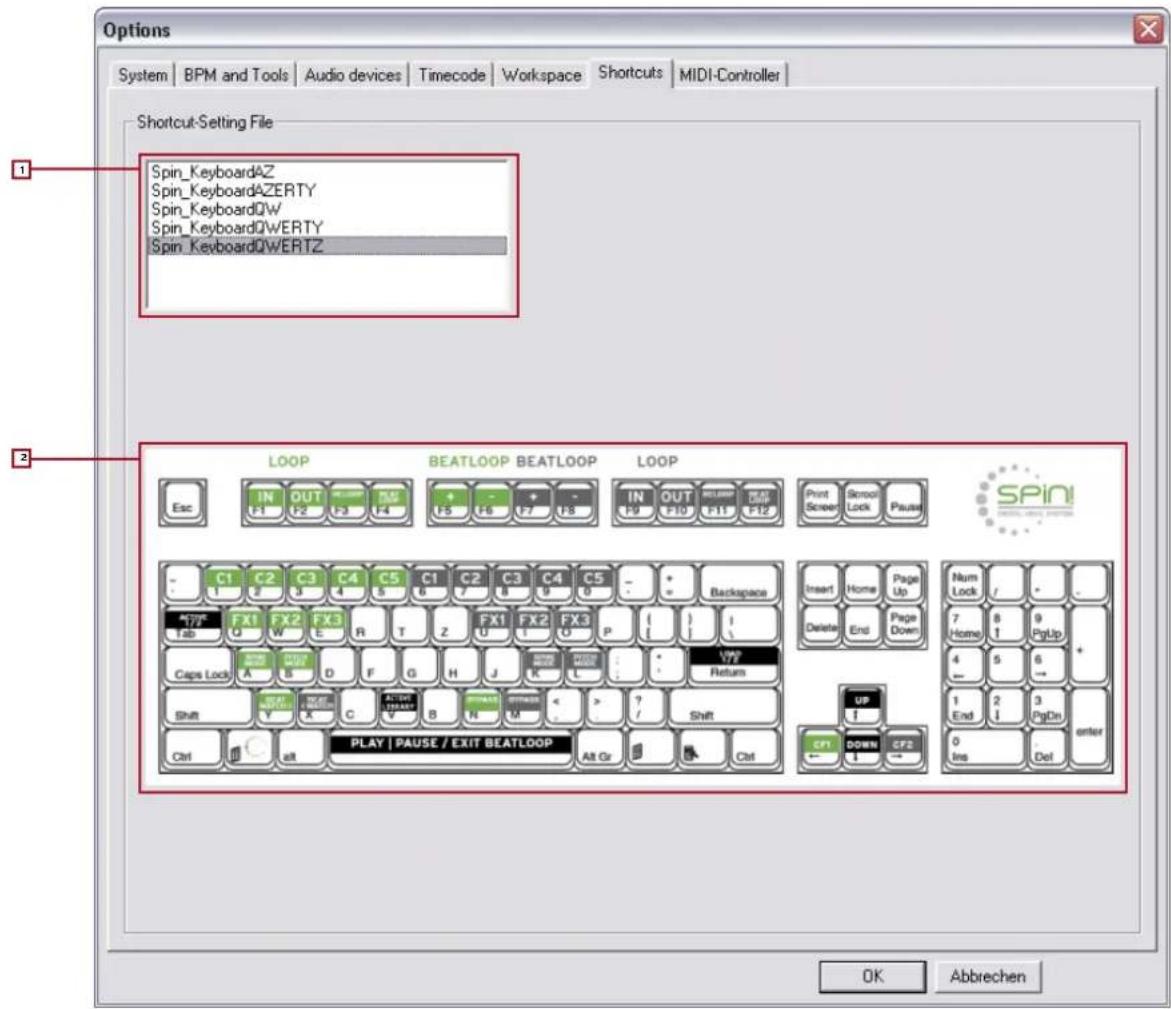

   4.1.6 Shortcuts.. S.36

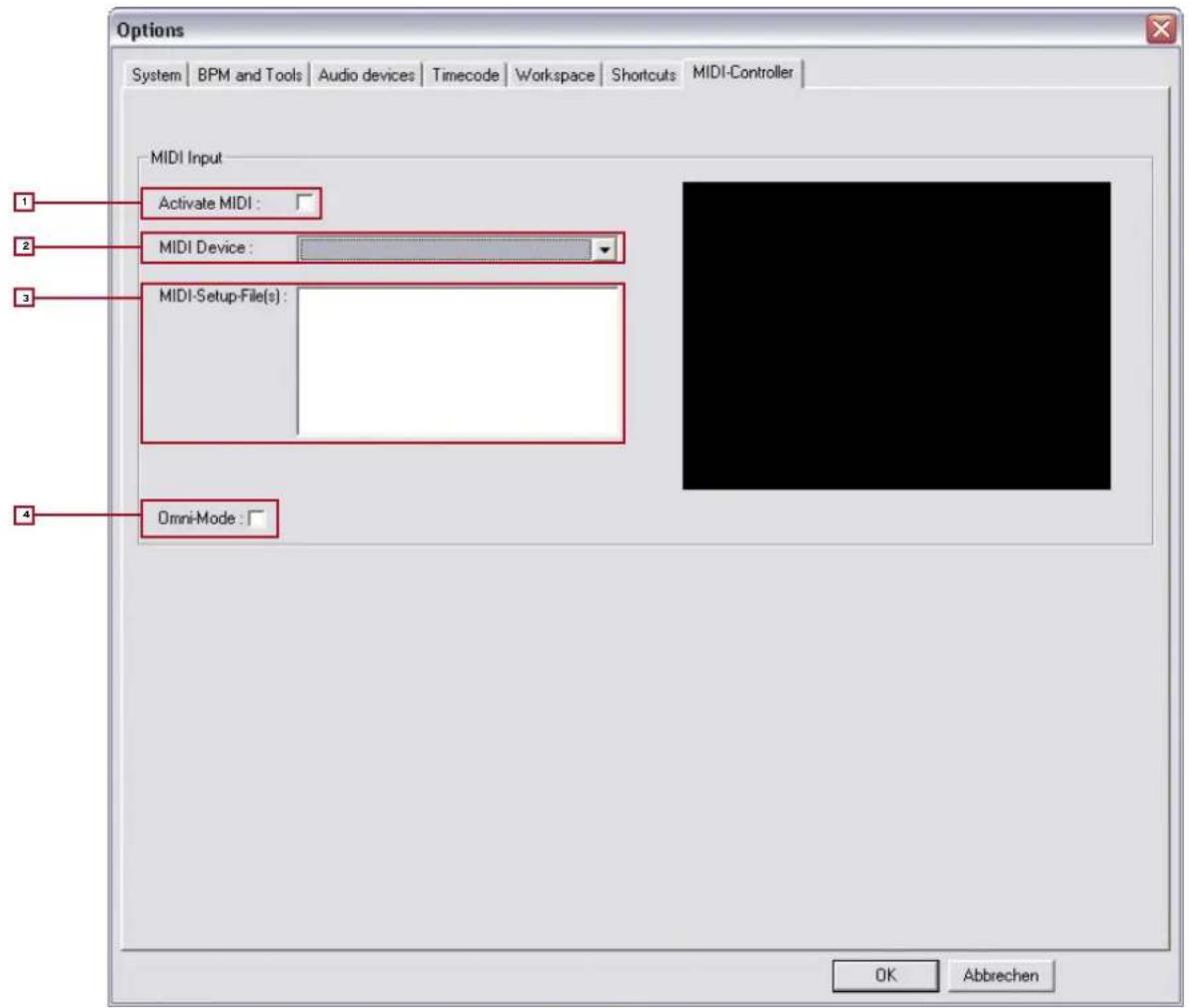

   4.1.7 MIDI Controller S.37
   4.2 Auto Search .S.38
   4.3 Track Preferences S. 39

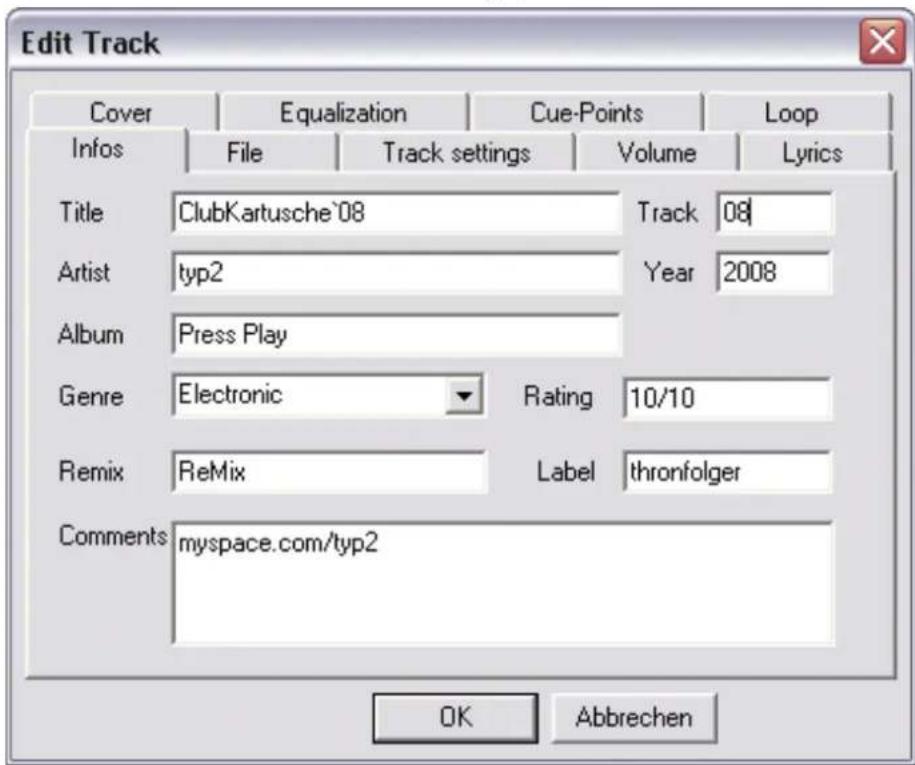

   4.3.1 Infos S.39

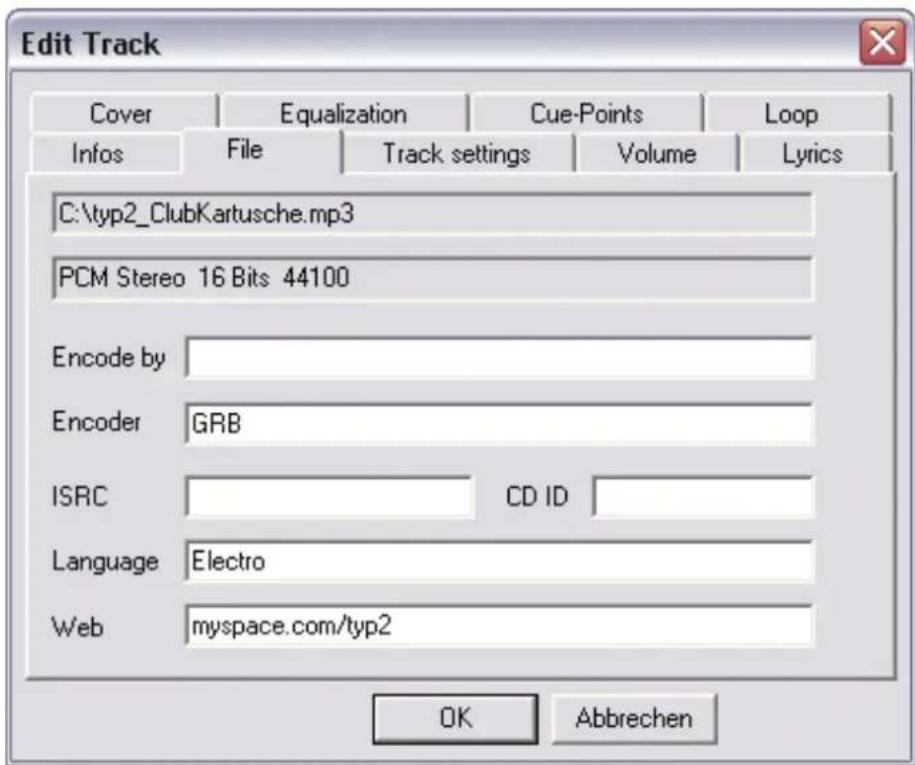

   4.3.2 File S. 39

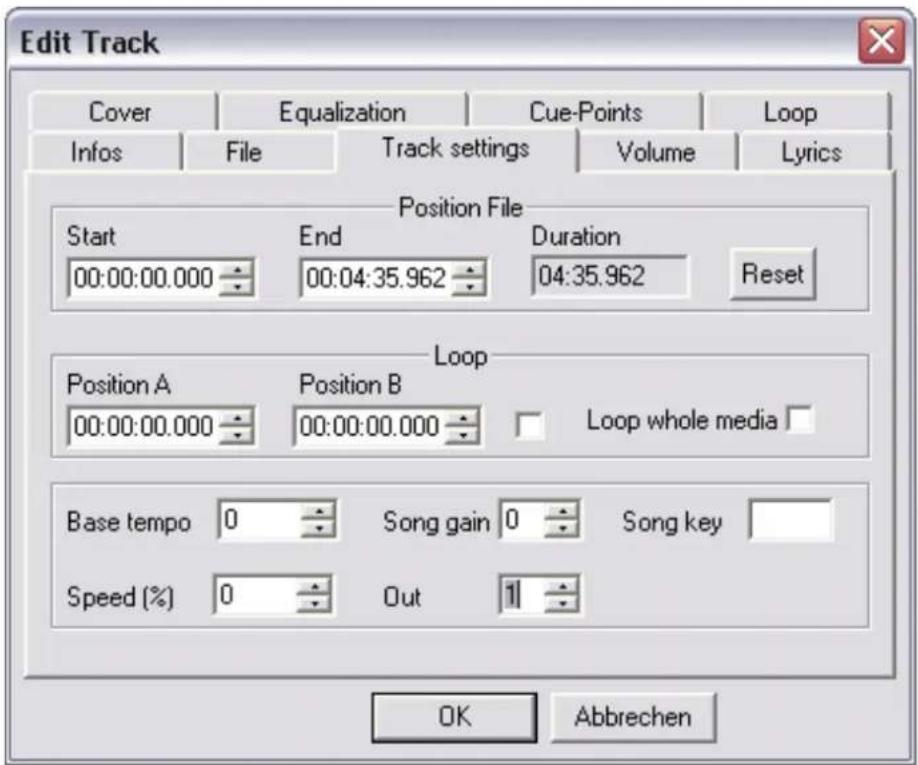

   4.3.3 Track Settings .S. 40

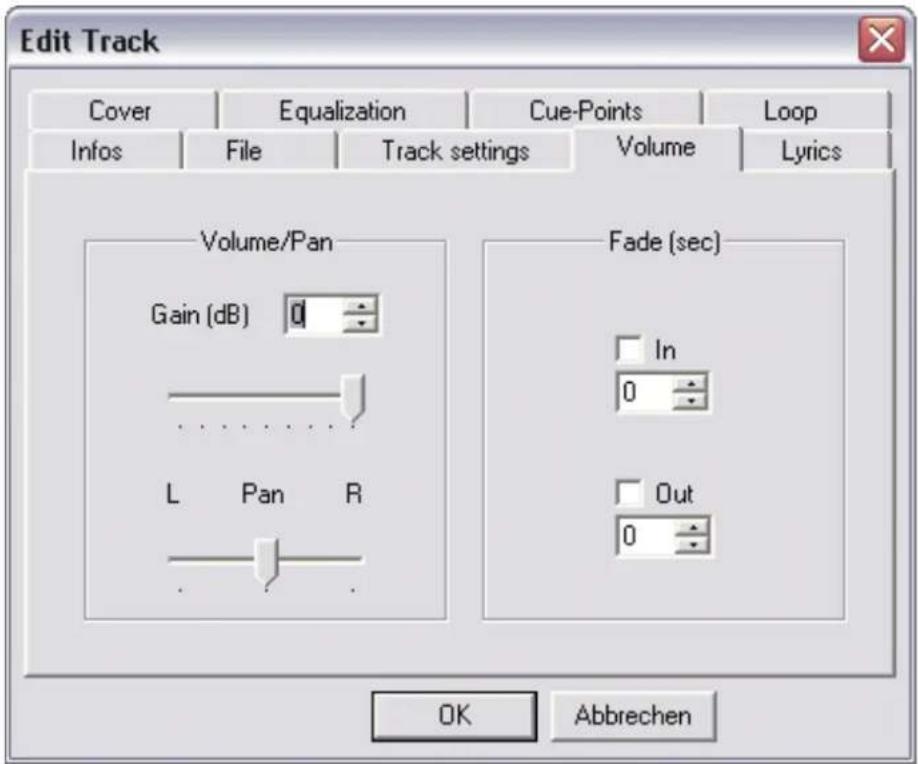

   4.3.4 Volume .S. 40

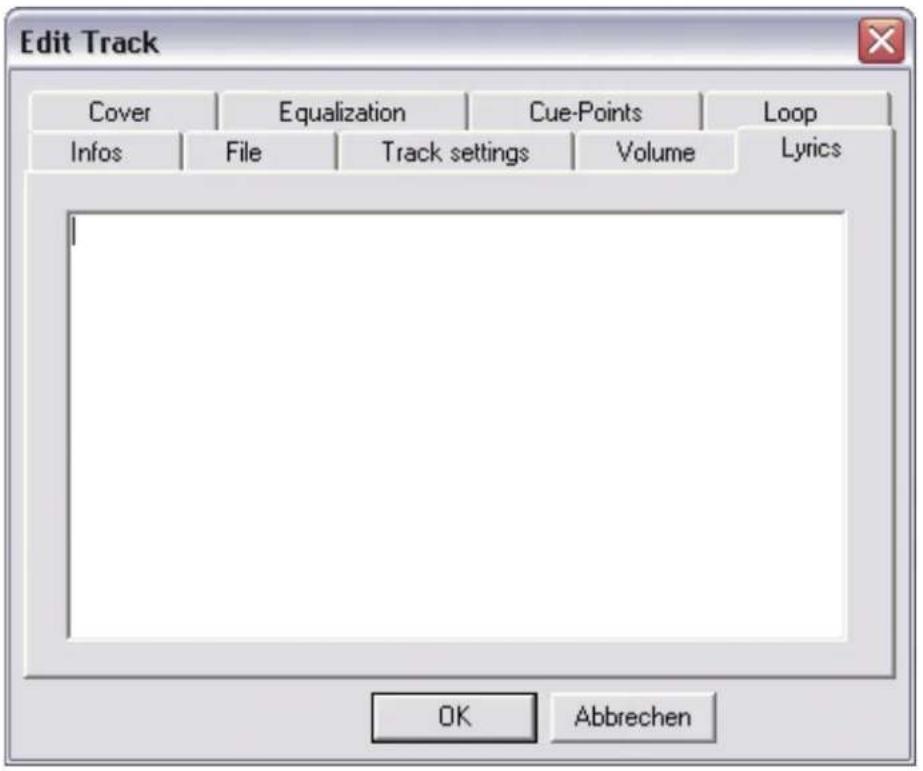

   4.3.5Lyrics .S.41

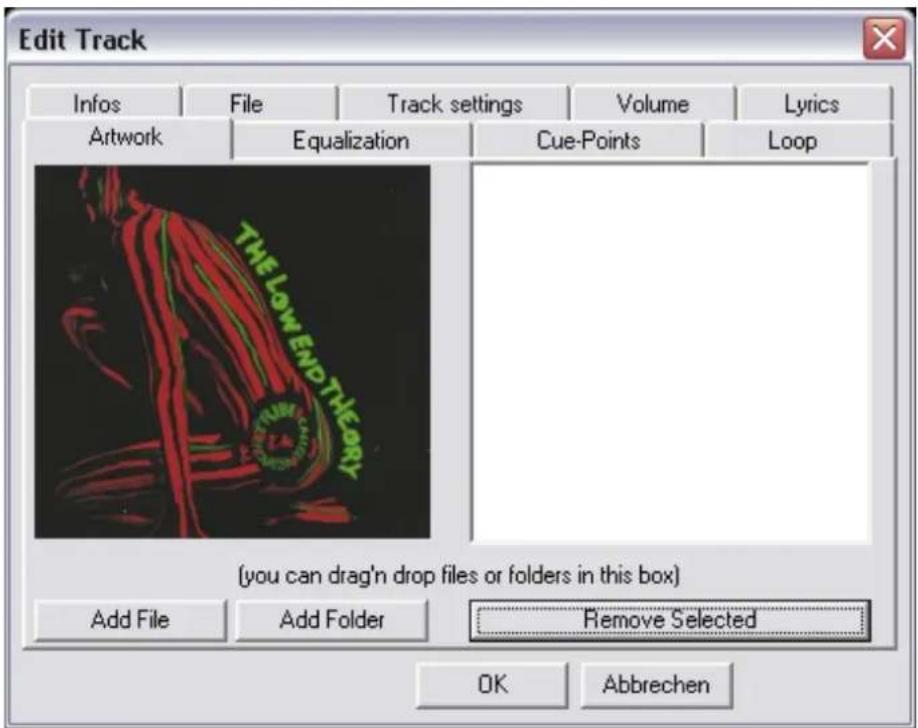

   4.3.6 Cover S. 41

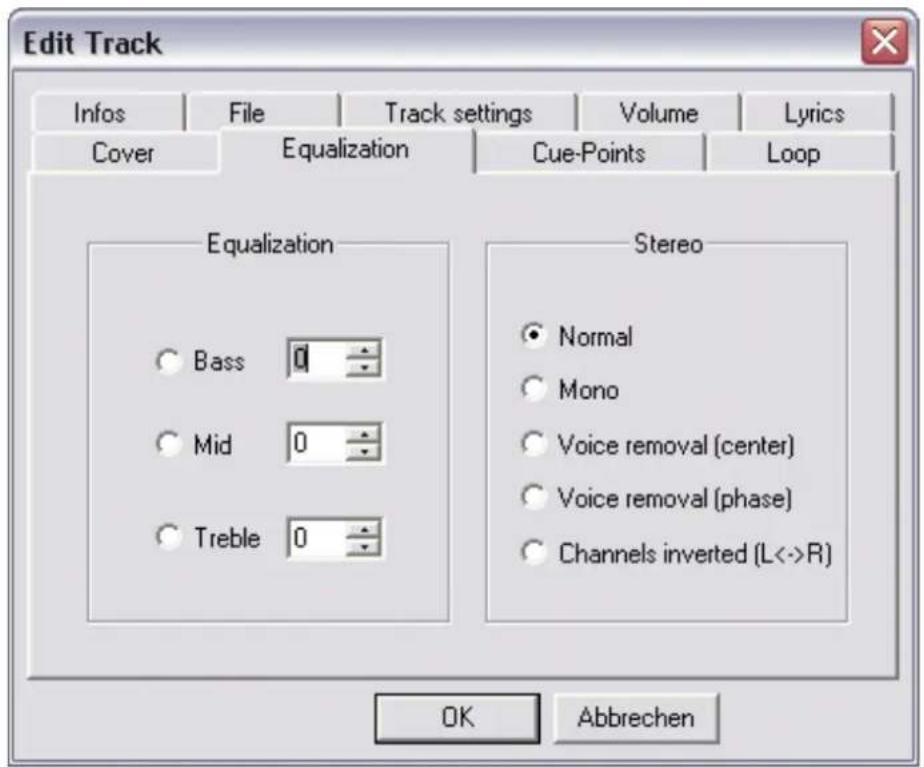

   4.3.7 Equalization.. S. 42

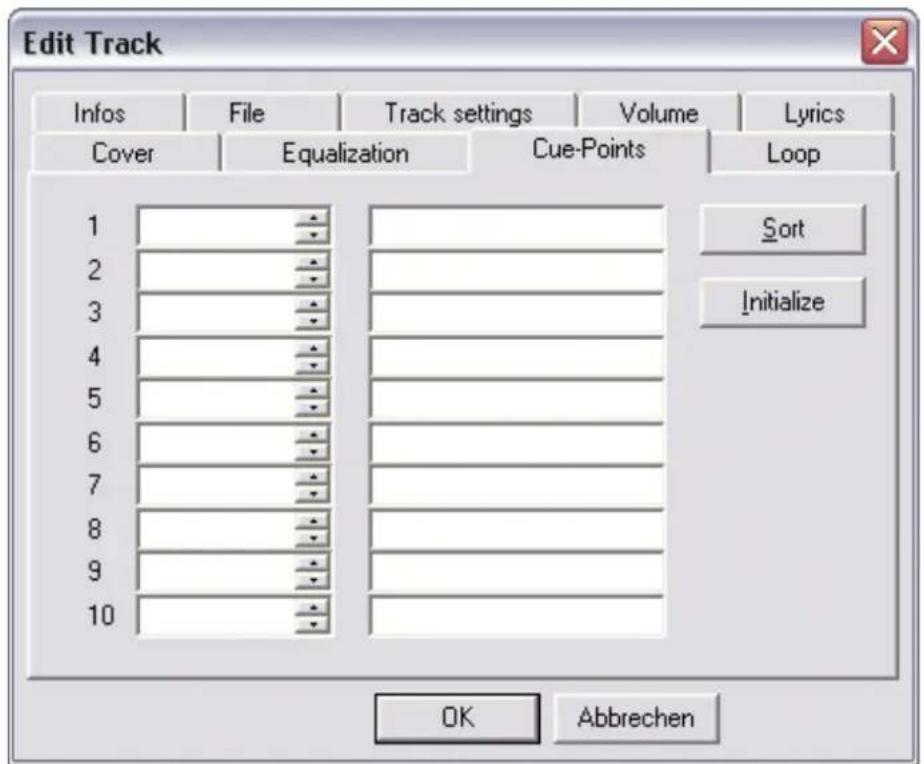

   4.3.8 Cue Points.. S. 42

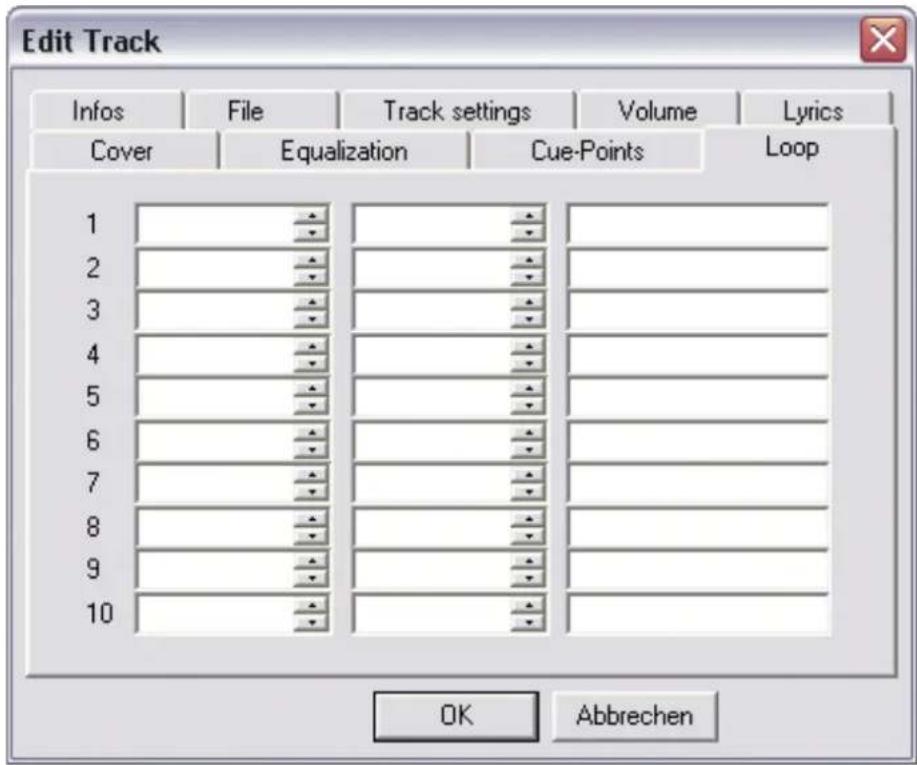

   4.3.9 Loop.. S. 43
   4.4 MIDI Learning . S. 43

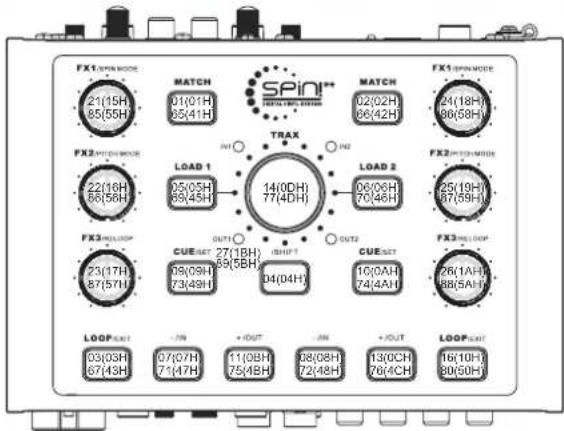

2. MIDI Mapping.. S. 44
3. FAQ S.45
   6.1 Braucht man spezielle Nadel für die Plattenspieler, um Spin! Benutzen zu können? ...S. 45
   6.2 Kann man die Timecodevinyls auch einzel nachkaufen? S.45
   6.3 Warum erkennt der Computer das Spin! Interface nicht? .S.45
   6.4 Wieso kommt von einem Plattenspieler
   kein Timecode-Signal an? .S. 45
   6.5 Warum ist nur ein Pfeifen zu horen? S.45
   6.6 Wieso lauft der Track ruckwarts? .S.45
   6.7 Ist es möglichststatt mit 33 RPM mit 45 RPM aufzulegen? ..S.46
   6.8 Warum werden beide Tracks auf dem gleichen Kanal abgespliert? .S.46
   6.9 Warum kommt sein Signal? S. 46
   6.9.1 Kann das Interface auch als Soundkarte verwendet werden? S.46
   6.9.2 Was ist mit einer Shure M44-7 zu beachten? ....S. 46
   6.9.3 Wieso sind hin und wieder Sprünge in der Musik zu horen? .S.46
   6.9.4 Warum schwankt die Geschwindigkeit / der Pitch beim Abspielen? .S. 46
   6.9.5 Gibt es eine Automix / Partymix Funktion? ....S.46
   6.9.6 Wie optimierte ich unseren Computer für Spin!? ...S. 47
   6.9.7 Was kann man machen, wenn ein Brummen oder Surren bei Verwendung eines Laptops zu horen ist? .S.47
   6.9.8 Wieso ist das Signal verzerrt, zu Bass-lastig oder die Hohen fehlen? .S.47

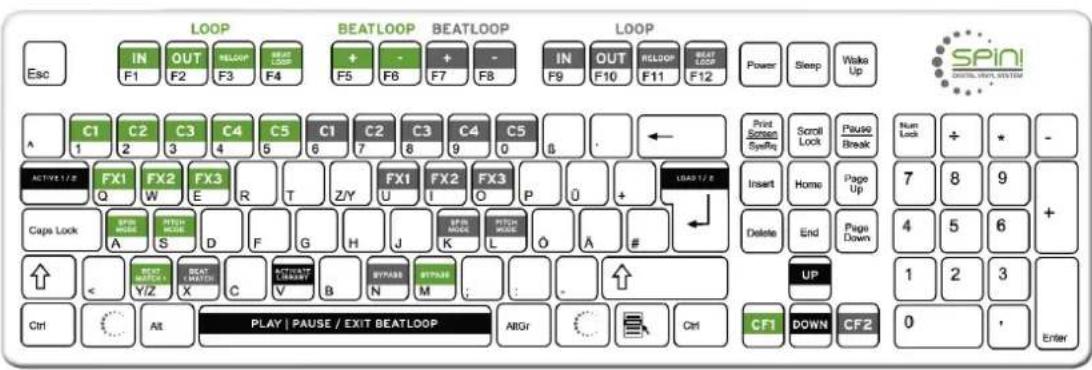

4. Schnelltastenübersicht S.47
5. Spin! 2+ Interface-Spezifikationen S.48

INDEX

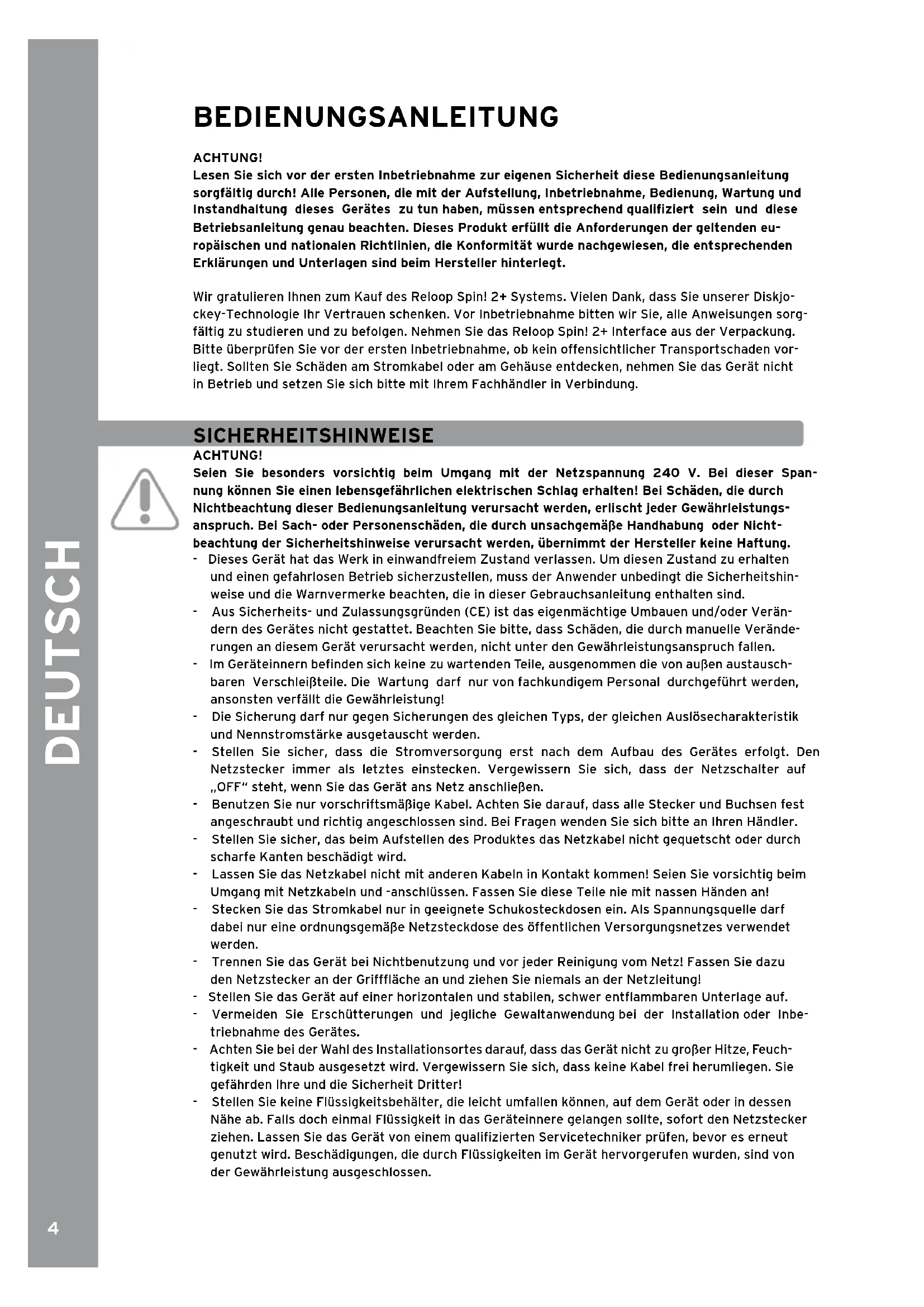

BEDIENUNGSANLEITUNG

ACHTUNG!

Lesen Sie sich vor der ersten Inbetriebnahme zur eigenen Sicherheit diese Bedienungsanleitung sorgfältig durch! Alle Personen, die mit der Aufstellung, Inbetriebnahme, Bedienung, Wartung und Instandhaltung these Gerätes zu tun haben, müssen entsprechend qualifiziert sein und diese Betriebsanleitung genau beachten. These Produkt erfüllt die Anforderungen der geltenden europäischen und nationalen Richtlinien, die Konformität wurde nachgewiesen, die entsprechenden Erklärungen und Unterlagen sind beim Hersteller hinterlegt.

Wir gratulieren Ohnen zum Kauf des Reloop Spin! 2+ Systems. Vielen Dank, dass Sie unserer Diskjockey-Technologie Ihr Vertrauen schenken. Vor Inbetriebnahme bitten wir Sie, alle Anweisungen sorgfältig zu studieren und zu befolgen. Nehmen Sie das Reloop Spin! 2+ Interface aus der Verpackung.itte überprüfen Sie vor der ersten Inbetriebnahme, ob kein offensichtlicher Transportschaden volliegt. Sollen Sie Schaden am Stromkabel oder am Gehause entdecken, behmen Sie das Gerät nicht in Betrieb und setzen Sie sichitte mit Ihrem Fachhändler in Verbindung.

SICHERHEITSHINWEISE

ACHTUNG!

Seien Sie besonderss vorsichtig beim Umgang mit der Netzspannung 240 V. Bei dieser Spannung können Sie einen lebensgefährlichen elektrischen Schlag erhalten! Bei Schäden, die durch Nichtbeachtung dieser Bedienungsanleitung verursacht werden, erlischt jeder Gewährleistungsanspruch. Bei Sach- oder Personenschäden, die durch unsachgemäß Handhabung oder Nichtbeachtung der Sicherheitshinweise verursacht werden, übernimmt der Hersteller keine Haftung.

• Dieses Gerät hat das Werk in einwandfreiem Zustand verlassen. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb saferzustellen, muss der Anwender unbedingt die Sicherheitshinweise und die Warnvermerke beachten, die in dieser Gebrauchsanleitung enthalten sind.
  Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen und/oder Verändern des Gerätes nicht gestattet. Beachten Sieitte, dass Schaden, die durch manuelle Veränderungen an thisem Gerät verursacht werden, nicht unter den Gewährleistungsanspruch fallen.
• Im Geräteinnern befinden sich keine zu wartenden Teile, ausgenommen die von außen austauschbaren Verschleitsteile. Die Wartungarf nur von fachkundigem Personal durchgeführt werden, ansonsten verfällt die Gewährleistung!
• Die Sicherungarfur gegen Sicherungen des gleichen Typs, der gleichen Auslösecharakteristik und Nennstromstände ausgetaucht werden.
• Stellen Sie sichere, dass die Stromversorgung erst nach dem Aufbau des Gerätes erfolgt. Den Netzstecker immer als letztes einstecken. Vergewissern Sie sich, dass der Netzschalter auf "OFF" stehen, wenn Sie das Gerät ans Netz anschlieben.
• Benutzen Sie nur vorschriftsmäßige Kabel. Achten Sie daraufuf, dass alle Stecker und Buchsen fest angeschraubt und richtig angeschlossen sind. Bei Fragen wenden Sie sichitte an ihren Handler.
• Stellen Sie sicher, das beim Aufstellen des Produktes das Netzkabel nicht gequetscht oder durch scharfe Kanten beschädigt wird.
• Lassen Sie das Netzkabel nicht mit anderen Kabeln in Kontaktkommen! Seien Sie vorsichtig beim Umgang mit Netzkabeln und -anschlussen. Fassen Sie diese Teile nie mit nassen Händen an!
• Stecken Sie das Stromkabel nur in geeignete Schukosteckdosen ein. Als Spanningsquellearf daraufur eine ordnungsgemäße Netzsteckdose des öffentlichen Versorgungsnetzes verwendert werden.
• Trennen Sie das Gerät bei Nichtbenutzung und vor jeder Reinigung vom Netz! Fassen Sie dazu den Netzstecker an der Griffläche an undziehen Sie niemals an der Netzleitung!
• Stellen Sie das Gerät auf einer horizontalen und stabilen, schwer entflammbaren Unterlage auf.
• Vermeiden Sie Erschüttierungen und jegliche Gewaltanwendung bei der Installation oder Inbetriebnahme des Gerätes.
• Achten Sie bei der Wahl des Installationsortes darauf, dass das Gerät nicht zu großer Hitze, Feuchigkeit und Staub ausgesetzt wird. Vergewissern Sie sich, dass keine Kabel frei herumliegen. Sie gefährden ihre und die Sicherheit Dritter!
• Stellen Sie keine Flüssigkeitsbehälter, die leicht umfallen konnen, auf dem Gerät oder in dessen Höhe ab. Falls noch einmal Flüssigkeit in das Geräteinnere gelangen sollte,(sofort den Netzsteckerziehen. Lassen Sie das Gerät von einem qualifizierten Servicetechniker prüfen, bevor es erneut genutzt wird. Beschädigungen, die durch Flüssigkeiten im Gerät hervorgerufen wurden, sind von der Gewährleistung ausgeschlossen.

• Betreiben Sie das Gerät nicht in extremheiten (über 35^ C) oder extrem kalten (unter 5^ C) Umgebungen. Halten Sie das Gerät von direktem Sonnenlicht und von Wärmequellen wie Heiz-körpern, Öfen, usw. (auch beim Transport in geschlossenen Wagen) fern. Verdecken Sie niemals vorhandene Lüfter oder Luftungsschlitze. Sorgen Sie immer für eine ausreichende Ventilation.
• Das Gerätarf nicht in Betrieb genommen werden, wenn es von einem kalten Raum in einen warmen Raum gebracht wurde. Das darauf entstehende Kondenswasser kann unter Umständen Ihr Gerät zerstären. Lassen Sie das Gerät solange uneingeschaltet, bis es Zimmertemperatur erreicht hat!
  Regler und Schalter sollenn niemals mit Spruhreinigungsmitteln und Schmiermitteln behandelt werden. Dieses Gerat solle nur mit einem feuchten Tuch gereinigt werden, verwenden Sie niemals Lösungsmittel oder Waschbenzin zum Reinigen.
• Bei Umzügen sollen das Gerät im ursprünglichen Versandkarton transportiert werden.
• Zu Beginn mussen die Überblendregler und Lautstärkeregler Ihres Verständers auf Minimum eingestellt und die Laatsprecherschalter in „OFF“- Position geschalte sein. Vor dem Lauterstellen 8 bis 10 Sekunden warten, um den durch Einschwingung erzeugten Schroteffekt zu vermeiden, welcher zu Laatsprecher- und Frenzweichenschäden führen können.
• Geräte, die an Netzspannung betrieben werden, gehören nicht in Kinderhände. Lassen Sie deshalb in Anwesenheit von Kindern besondere Vorsicht walten.
• In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des Verbandes der gewerblichen Berufsgenossenschaft zu beachten.
  In Schulen, Ausbildungseinrichtungen, Hobby- oder Selfbhifewerkstätten ist das Betreiben des Gerätes durch geschultes Personal verantwortlich zu überwachen.
• Heben Sie diese Bedienungsanleitung für spätere Fragen und Probleme gut auf.

BESTIMMUNGSGEMÄSSE VERWENDUNG

• Bei diesen Gerät handelt es sich um ein digitales Timecode System, mit dem sich Software über die beigelegten Timecode Vinyl Platten bzw. CDs steuernlässt. Das Interface wird damit mit einem USB Kabel am Computer angeschlossen.
• Dieses Produkt ist für den Anschluss an 240 V, 50 Hz Wechselspannung zugelassen und wurde ausschließlich zur Verwendung in Innenräumen konzipiert.
• Wird das Gerät anders verwendet als in dieser Bedienungsanleitung beschrieben, kann dies zu Schäden am Produkt führen und der Gewährleistungsanspruch erlischt. Außen dem ist jeder andere Verwendung mit Gefahren wie z.B. Kurzschluss, Brand, elektrischem Schlag, etc. verbunden.
  Die vom Hersteller festgelegte Seriennummer damit niemals entfernt werden, da ansonsten der Gewährleistungsanspruch erlischt.

WARTUNG

• Überprüfen Sie regelmäßige technische Sicherheit des Gerätes auf Beschädigungen des Netz-kabels oder des Gehäuses, sowie auf die Abnutzung von Verschleibteilen wie Dreh- und Schieberreglern.
• Wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr möglich ist, so ist das Gerät außer Betrieb zu setzen und gegen unbeabsichtigten Betrieb zu sichern. Netzstecker aus der Steckdoseziehen!
• Es ist anzunehmen, dass ein gefahrloser Betrieb nicht mehr möglich ist, wenn das Gerät sightbare Beschädigungen aufweist, das Gerät nicht mehr Funktioniert, nach längerer Lagerung unter un-günstigen Verhältnissen oder nach schweren Transportbeanspruchungen.
• Dieses Handbuch, Video-Tutorials, Tipps & Tricks und weitere Downloads können Sie unter folgender Website finden:

www.reloop-spin.de

MINDESTE SYSTEMANFORDERUNGEN:

PC:

aktueller Prozessor (empfohlen wird mindestens Pentium III, 1 GHz)
- Windows XP (SP2 oder höher) Vista (SP1 oder höher) Betriebssystem
- freier USB-Port
- 1GB RAM
ausreichend Festplattenspeicher fur Musikdaten

1. ANSCHLUSS UND SOFTWAREINSTALLATION

1.1 Anschluss

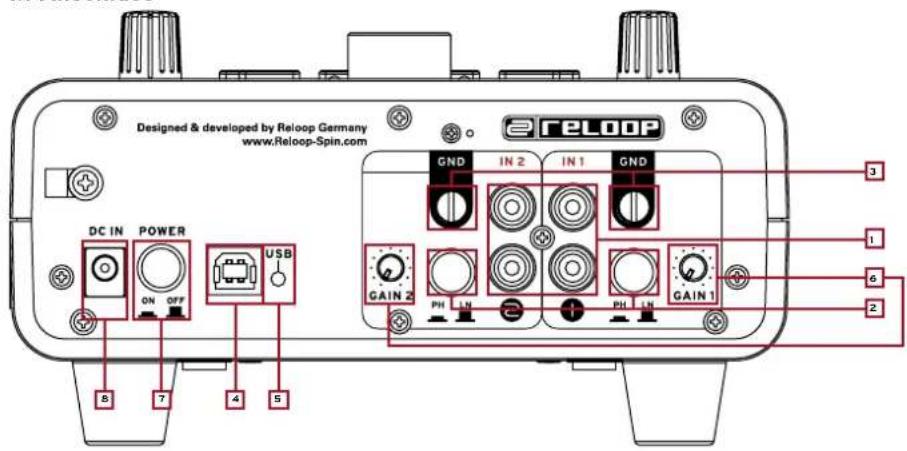

Rückseite:

1. Phono/Line Audio-Eingänge
2. Phono/Line-Umschalter
3. GND-Erdungsschrauben
4. USB-Port
5. USB-Statusleuchte
6. Input Gain-Drehregler
7. EIN/AUS Schalter
8. DC Netzkabelanschluss

Vorderseite:

1. Line Audio-Ausgänge
2. Through-Ausgange
3. 6,3 mm Kopfhöreranschluss
4. Direct-Taste
5. Kopfhorer Gain-Drehregler
6. Kopfhorer Split-Drehregler
7. Klinke/XLR Mikrofoneingang
8. 48 V Phantomspeisungs-Taste
9. 48 V PhantomspeisungsLED-Statusleuchte
10. Mikrofon Gain-Drehregler
11. 6,3 mm Mic-Through-Eingangsbuchse
12. Mic On-Taste

Oberfläche:

1. FX1 / Spin Mode-Drehregler
2. FX2 / Pitch Mode-Drehregler
3. FX3 / Reloop-Drehregler
4. Loop/Exit-Taste
5. -/ Loop In-Taste
6. +/ Loop Out-Taste
7. Match-Taste
8. Load 1/2 Tasten
9. Trax Encoder
10. Signal-Eingans-LEDs
11. Signal-Ausgangs-LEDs
12. Cue / Set-Taste
13. Shift-Taste

Seitenansicht:

1. Kensington Sicherheitsschloss

a) Verbinden Sie die Ausgabe Ihres Plattenspielers oder CD-Players mit den entsprachenden Einlagen (1 oder 2) vom Reloop Spin! 2+ Interface -1-. Gegebenenfalls erden Sie ihre Plattenspieler an der GND Erdungsschraube -3-. Je nach angeschlossenem Player de-/aktivieren Sie die PhonoVorversteller -2-. Stellen Sie die Signal-Eingangslautstarke mit dem Input Gain-Drehregler -6- ein. Diese Einstellung kann, je nach angeschlossenem Medium, variieren.
b) Verbinden Sie die Line-Ausgabe -9- des Reloop Spin! 2+ Interfaces mit den Line Eingangen Ihres Mixers. Um ein regulares Vinylsignal durchschleifen zu konnen, verbinden Sie die Through-Ausgabe -10- mit den Phono-Eingangen Ihres Mischpultes. So konnen Sie durch simples Umschalten der Phono/Line-Switches vom Timecode-Signal zum analogen Vinylsignal wechseln.

HINWEIS!

Die Signal Eingangs-LEDs 1, 2 -30- leuchten bei eingehendem Signal auf. Die Signal Ausgangs-LEDs 1, 2 -31- leuchten bei ausgehendem Signal auf.

c) An dem Klinke/XLR Mikrofoneingang -15- können Sie ein Mikrofon anschließen. Falls Sie ein Studio-Kondensatormikrofon verwenden, können Sie mit der 48 V Phantomspeisungs-Taste -16- die notige Phantomspeitung aktivieren. Die 48 V Phantomspeuisungs LED-Statusleuchte -17- leuchtet bei eingeschalteter Funktion auf. Mit der Mic On-Taste -20- schalten Sie das Mikrofon ein bzw. aus.

HINWEIS!

Der Mic-Input ist mit dem Stereo-Cinch-Input 1 gekoppelt. Ein Einschalten blockiert den Input 1.

Mit dem Mikrofon Gain-Regler -18- stellen Sie die Lautstärke ein. Verbinden Sie ein 6,3 mm Klinkekabel mit dem Mic-Through-Port -19- und dem Mikrofonanschluss Ihr's Mixers, um das Mikrofonsignal direkt durchzuschleifen. So konnen Sie einsersects das Mikrofonsignal mit der Software aufnehmen und anderersects das Mikrofonsignal direkt mit dem Mischpult abgreifen.
d) Sie können am Kopfhöreranschluss -11- einen Kopfhörer anschlieben. Stellen Sie die Lautstärke mit dem Gain-Drehregler -13- ein. Mit dem Split-Drehregler -14- können Sie entweder Output 1 (linke Stellung), Output 2 (rechte Stellung) oder beiden Outputs (Mittelstellung) vorhoren. Mit aktivierter Direct-Schaltung -12- können die Inputs direkt ohne Latenz vorgehört werden.
e) Verbinden Sie das beiliegende USB-Kabel mit dem USB-Port -4- Ihr's Spin! 2+ Interfaces und einem freien USB-Port Ihr's PCs. Verbinden Sie den DC Netzkabelanschluss -8- mit dem Netzteil und einer Steckdose. Schalten Sie das Interface mit dem EIN/AUS-Schalter -7- ein.

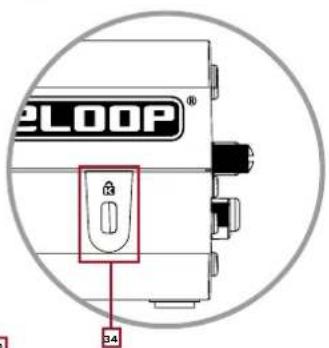

Am Kensington Sicherheitsschloss -34- können Sie Ihr Spin! 2+ Interface mit einem Sicherheitskabel verbinden.

Nun sollenen folgende Meldungen, im Beispiel XP, auf Ihr dem Monitor erschreiben:

Neue Hardware gefunden - Reloop Spin! 2 Interface

Neue Hardware gefunden

Reloop Spin! Interface

Neue Hardware gefunden - USB Audiogerät

Neue Hardware gefunden

USB-Audiogerät

Neue Hardware gefunden - Die Hardware wurde installiert und kann jetzt verwendet werden.

Neue Hardware gefunden

Die neue Hardware wurde installiert und kann jetzt verwendent werden.

HINWEIS!

Die Grundinstallation Ihres Spin! 2+ Interfaces erfolgt unter Windows XP & Vista nach dem Plug, N' Play Prinzip ohne spezielle Treiber.

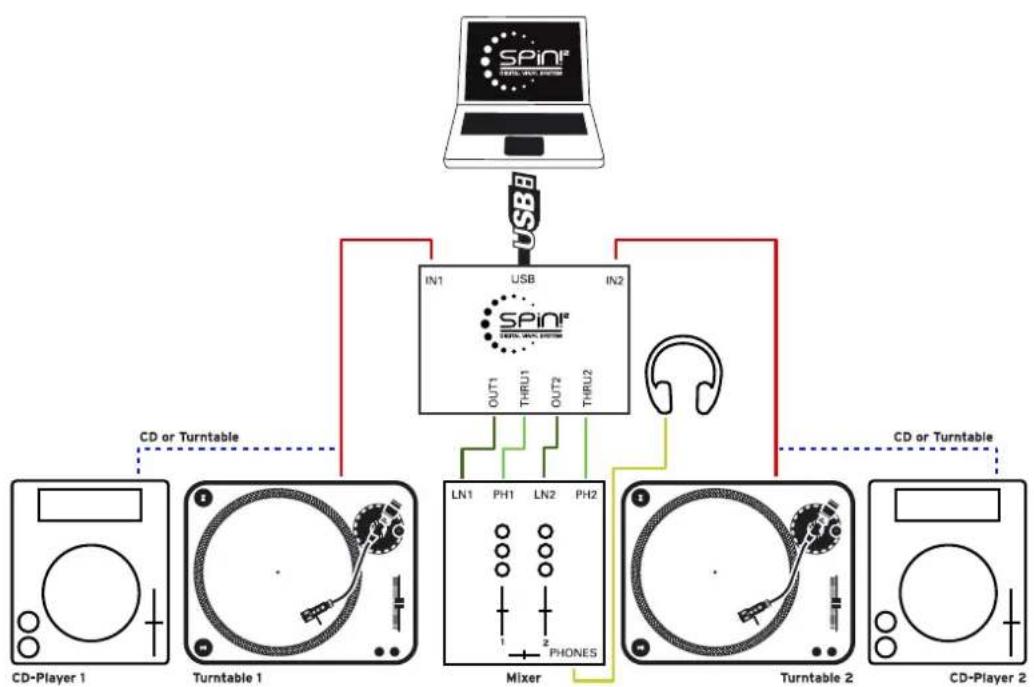

ANSCHLUSSÜBERSICHT

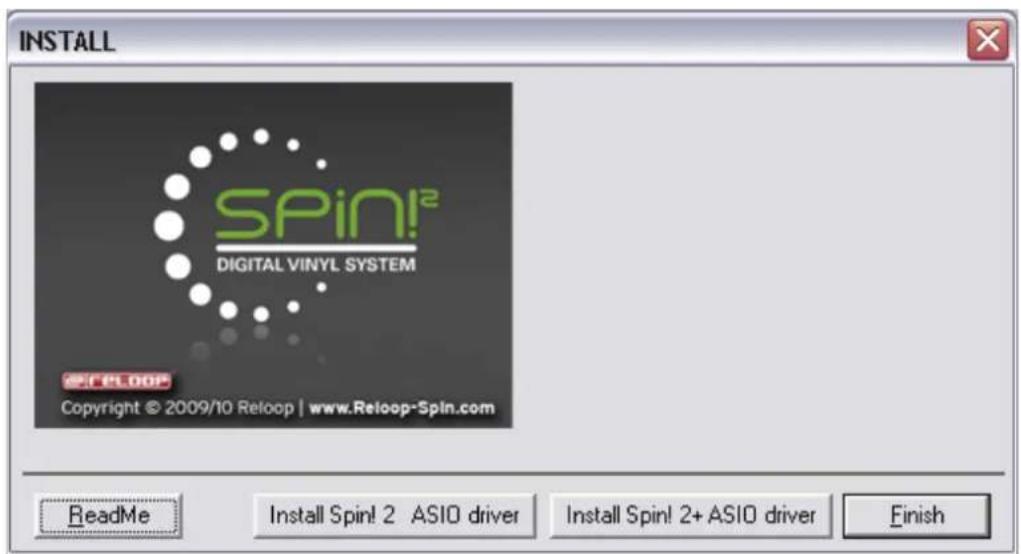

1.2 SPIN! 2 SOFTWAREINSTALLATION

Nachdem Sie das Hardware-Setup vorgenommen haben,kommen wir nun zur Software- und ASIO Treiber Installation. Legen Sie dazu die Spin! 2 Installations-CD in das CD-ROM Laufwerk Ihres Computers. Sollte das Setup nicht automatisch starten,fuhren Sieitte die Datei

,Install_reloop.exe" manuell aus.

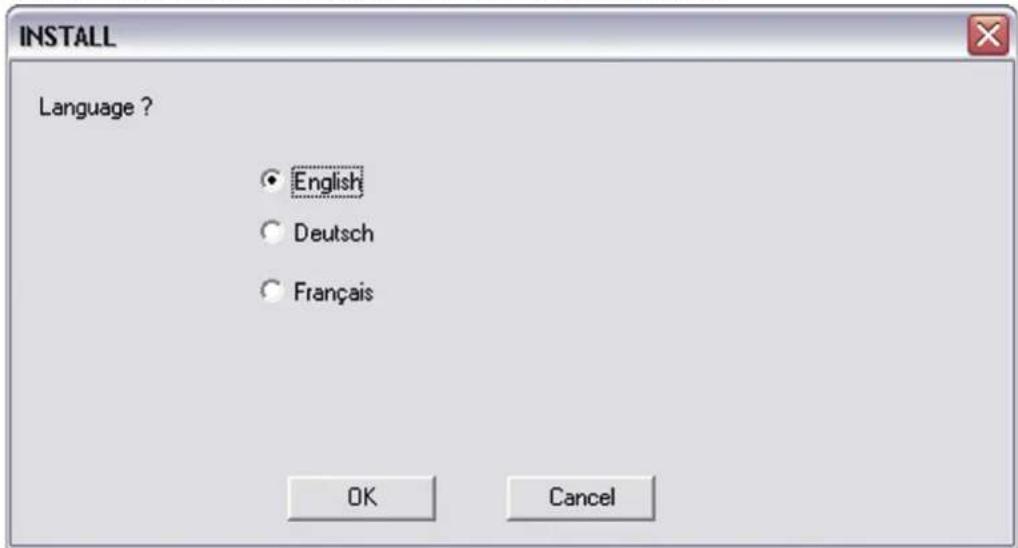

Wahlen Sie die Installations-Sprache aus und bestätigen mit „OK".

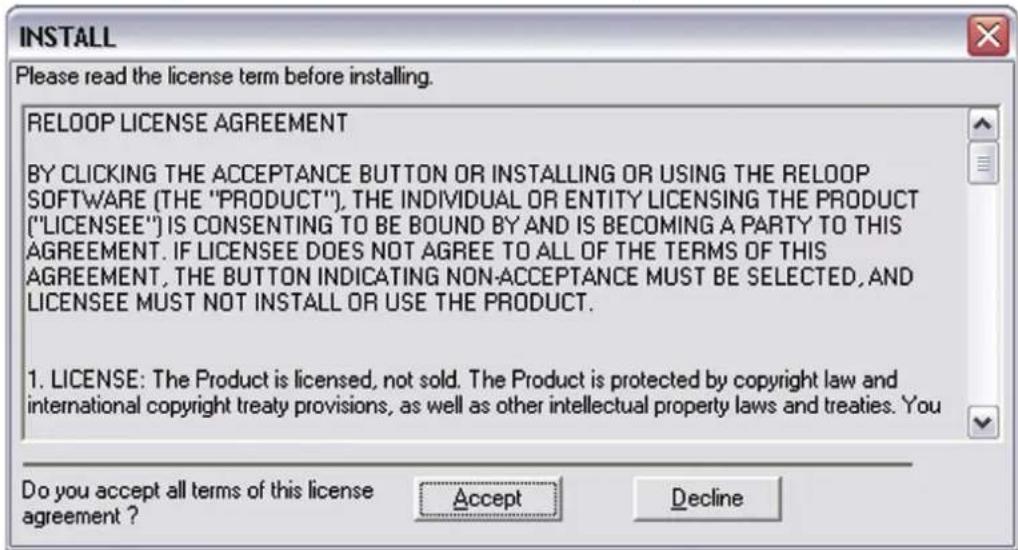

Lesen und akzeptieren Sie danach die Lizensvereinbarungen.

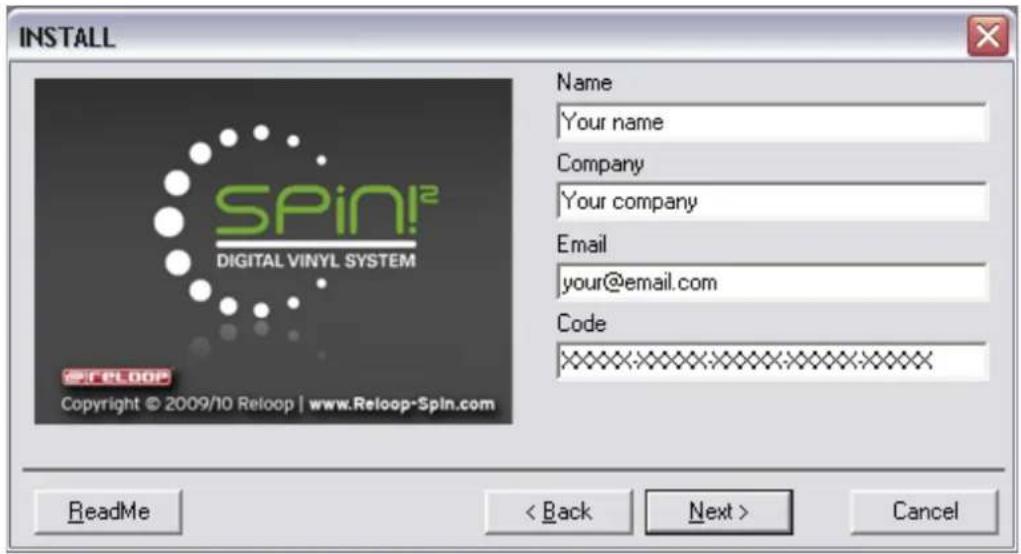

Nun mussen Sie ihren Name, ggf. Firma, E-Mail Adresse (notwendig) und die Seriennummer eingeben. Die Seriennummer finden Sie auf der Rückseite der Spin! 2 Installations-CD-Hülle. Bestätigen Sie ihre Eingabe mit „weiter".

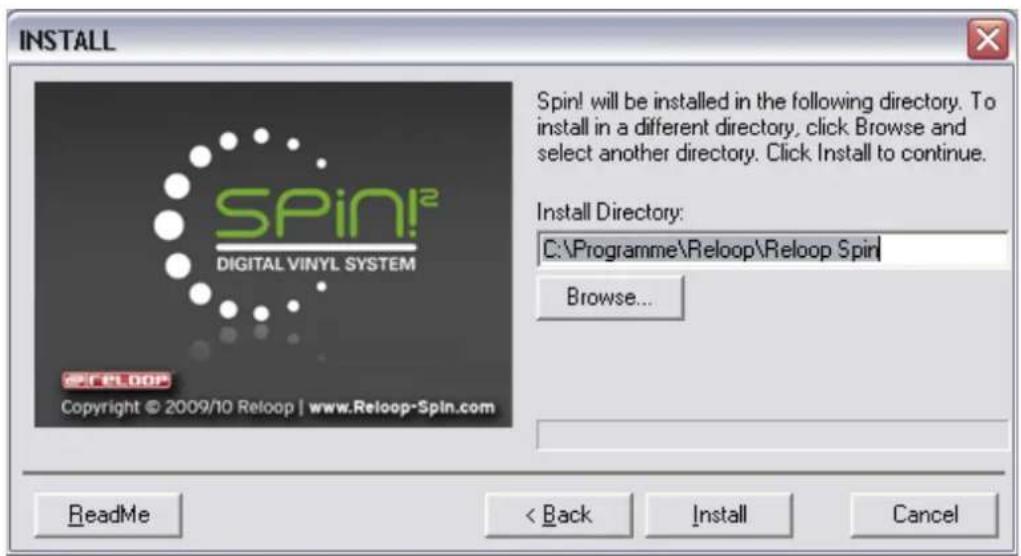

Wahlen Sie dann das Installationsverzeichnis in der ihre Spin! 2 Software installiert werden soll, oder verwenden Sie das Standardverzeichnis (empfohlen).itte bestätigen Si mit „weiter".

Nach erfolglicher Installation sollen den Sie nun den ASIO-Treiber für Ihr Spin! 2+ Interface installieren. Drücken Sie dazu auf die Schaltfläche „Install Spin! 2 ASIO driver" bzw., „Install Spin! 2 + driver" (entsprechend ihrer gekauften Interface-Version).

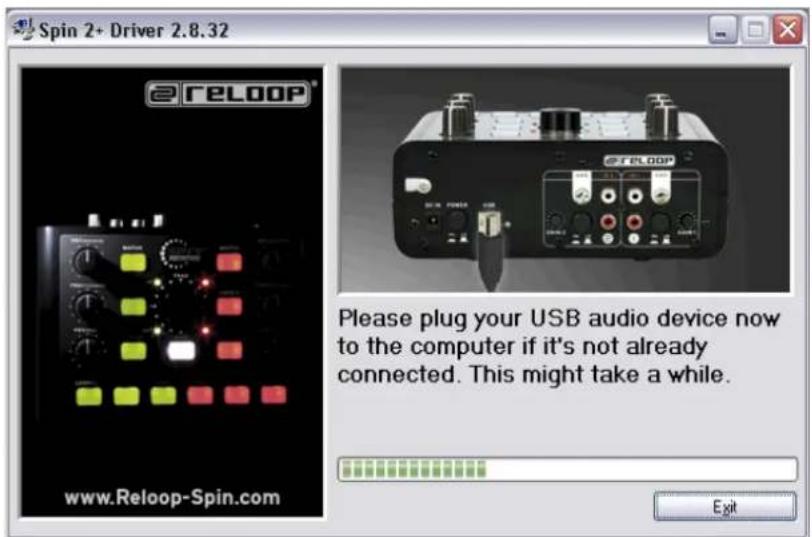

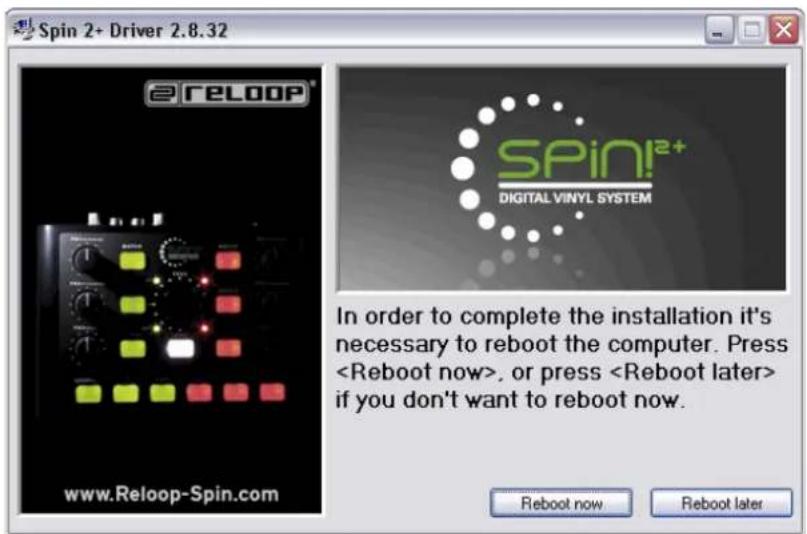

1.3 ASIO-TREIBER INSTALLATION

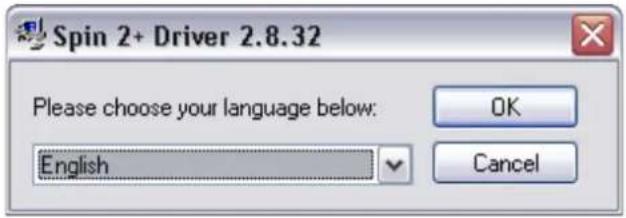

Nachdem das ASIO Setup-Menu entscheid, wahren Sie zuerst ihre Sprache aus.

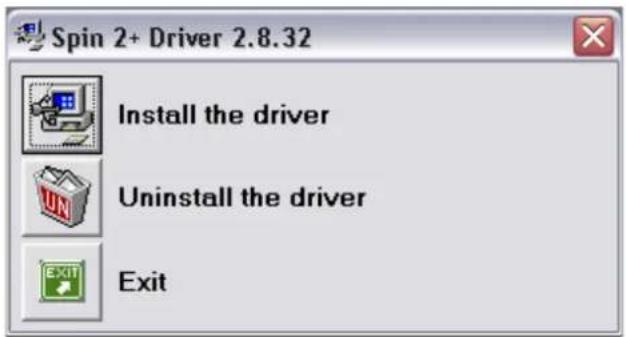

Im nachsten Schritt klichen Sie auf „Treiber installmenten".

Falls Ihr Spin! 2+ Interface noch nicht angeschlossen ist, werden Sie, wie unter abgebildet, dazu aufgefordert dies nun zu tun. Nun werden die USB ASIO-Treiber installiert.

Mölicherweise werden Sie gebeten, das USB-Kabel vom Interface zu trennen und erneut zu verbinden. Zum Abschluss der ASIO-Installation sollen den Computer neu starten.

Auf der CD befinden sich auch ASIO-Treiber für 64-Bit Systeme, die Sie, bei Bedarf, manuell ausführten können.

Überprüfen Sie regelmäßig www.reloop-spin.de auf neue Updates.

1.4 EASY SETUP

Beim ersten Start von Reloop Spin! 2 startet das Easy Setup automatisch.

HINWEIS!

Das Easy Setup kann auch manuell unter dem Menüpunkt > Help > Easy Setup! ausgeführrt werden.

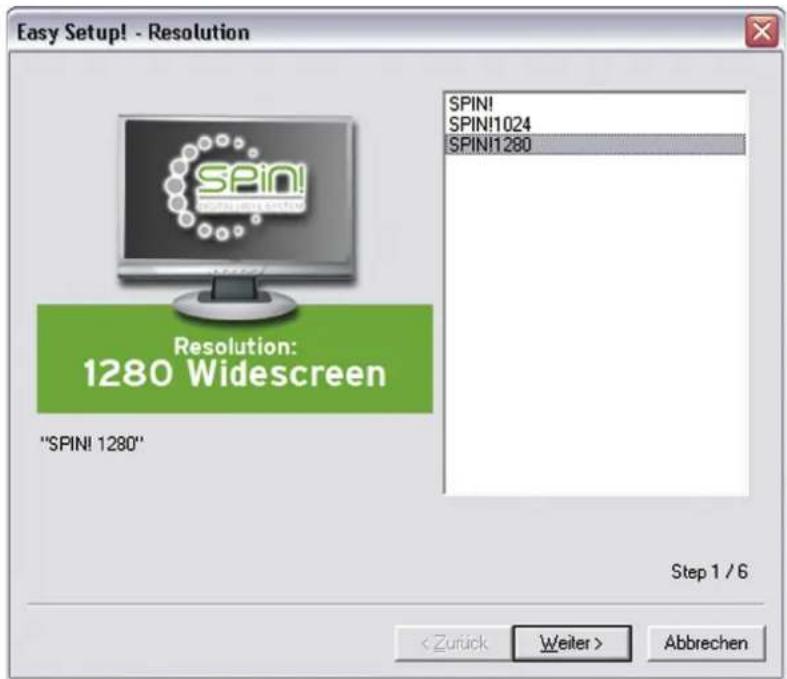

1. Resolution/Auflösung

Im ersten Schritt wahren Sie ihre Bildschirmauflösung aus.

2. Kalibrierung Eingang 1

Nun muss die Kalibrierung vorgenommen werden. Wahlen Sie dazu das entspruchende Abspielmedium aus. Starten Sie ihren Player und drucken Sie „Weiter".

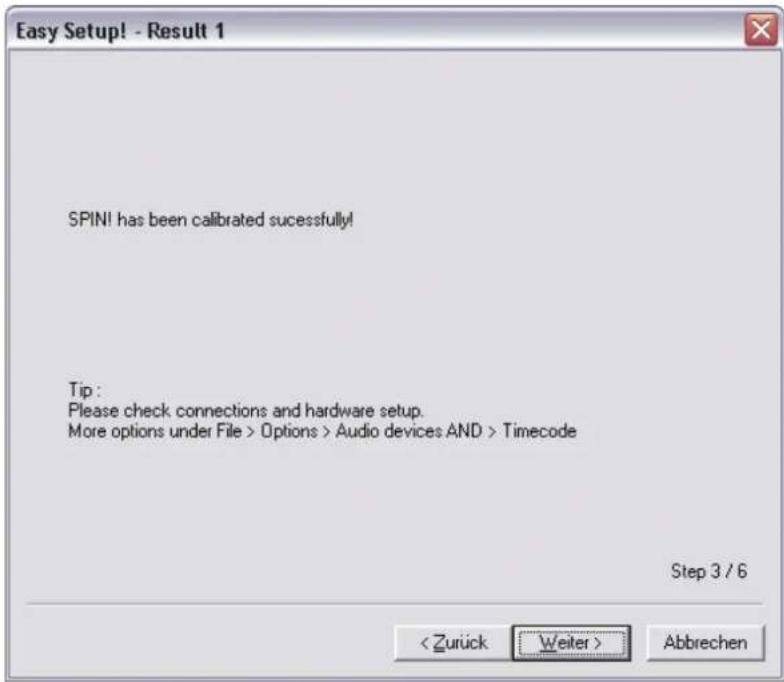

3. Kalibrierungsergebnis für Eingang 1

Nach erfolglicher Kalibrierung sollte die Meldung „Spin! 2 has been calibrated successfully" erschienen.

HINWEIS!

Solfte die Meldung „Spin! 2 has not been installed properly" erscheinen, überprüfen Sie ihre Anschlüsse oder wechseln Sie die Nadeln an Ihr Hem Plattenspieler aus.

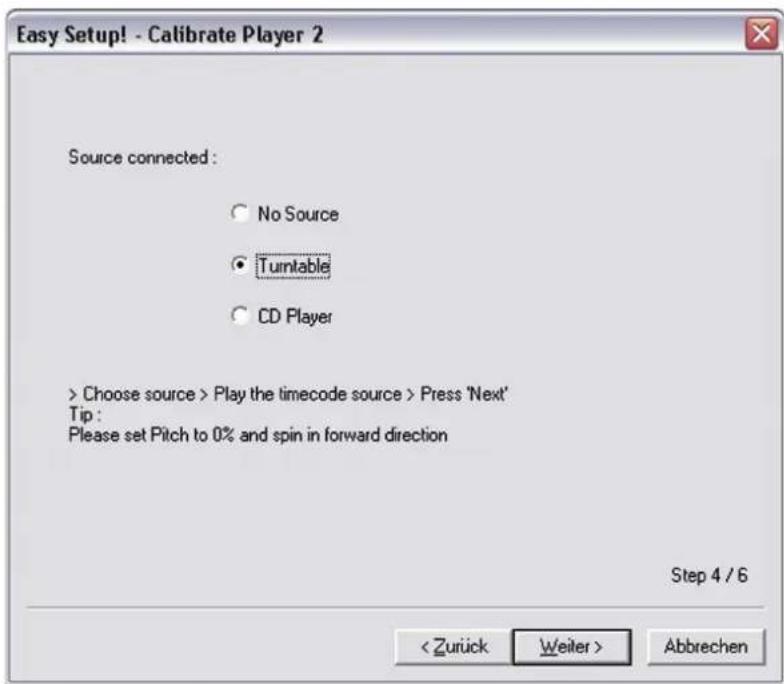

4. Kalibrierung Eingang 2

Nehmen Sie die gleichen Einstellungen für Ihr zweites Abspielgerät vor.

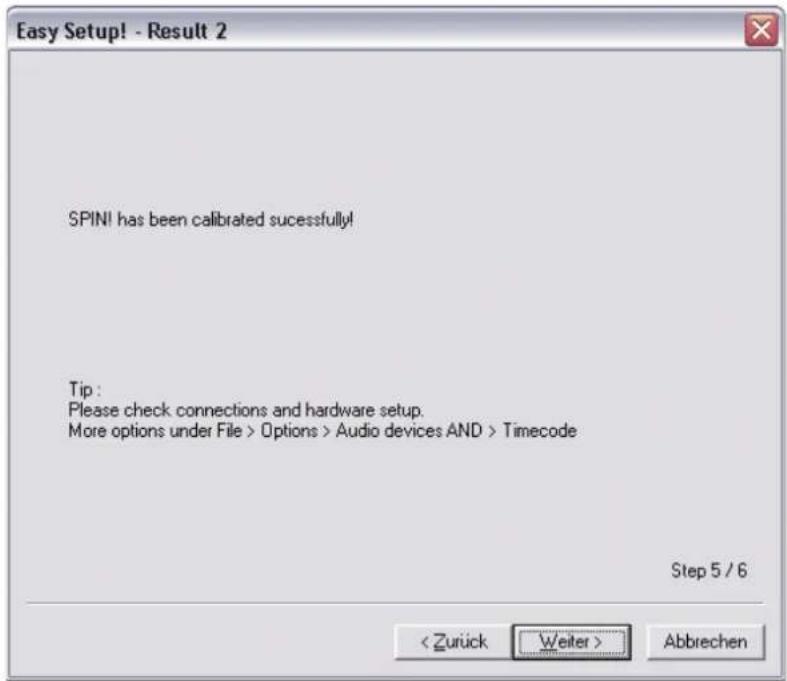

5. Kalibrierungsergebnis Eingang 2

Auch hier sollte eine erfolggreiche Kalibrierungs-Meldung erschinen.

HINWEIS!

Die Kalibrierung Ist nur für Plattenspiefer notwendlig. Belm Anschluss von CD-Playern wird dieser Punkt übersprungen.

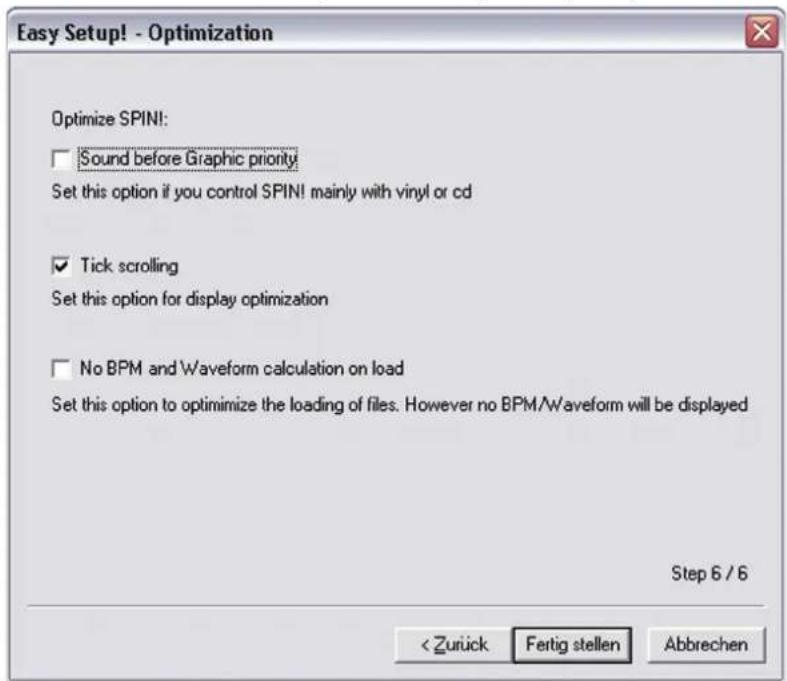

6. Bei erfolgreichem Setup werden ihre Einstellungen bestätig.

Beenden Sie das Schnellsetup durch Betätigen der „Fertig stellen“-Taste.

HINWEIS!

Im abschließlich Installations-Schritt haben Sie noch drei möglichkeiten um Spin! 2 zu optimieren:

1. Sound Before Graphic Priority

Ist diese Option aktiviert, so wird die Systemleistung vorrangig der Musikleistung als der Grafikleistung zugeordnet. Dies ist bei älteren oder leistungsschwächeren Rechneren von Vorteil (wenn es beispiselsweise zu Aussetzern kommt).

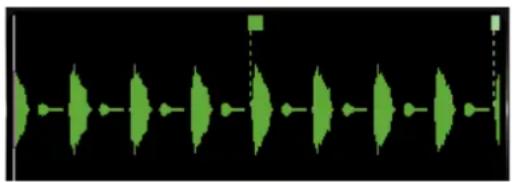

2. Tick Scrolling

Die Wellenform bleibt stehen. Der Strich (entspricht der Position der Nadel) bewegt sich.

3. BPM and Waveform

Ist diese Option aktiviert, kalkuliert Spin! 2 die BPM und Wellenform beim Laden eines Tracks (vorgeingestellt und empfohlen).

1.5 NÖTIGE SOFTWARE-EINSTELLUNGEN ZUR INBETRIEBNAHME

Folgend werden die ersten Schritte erklärart, die Sie vornehmen müssen, um mit der Spin! 2 Software direkt arbeiten zu können.

HINWEIS!

Die komplette Anleitung erreichen Sie auch aus dem Menu > Help > Manual.

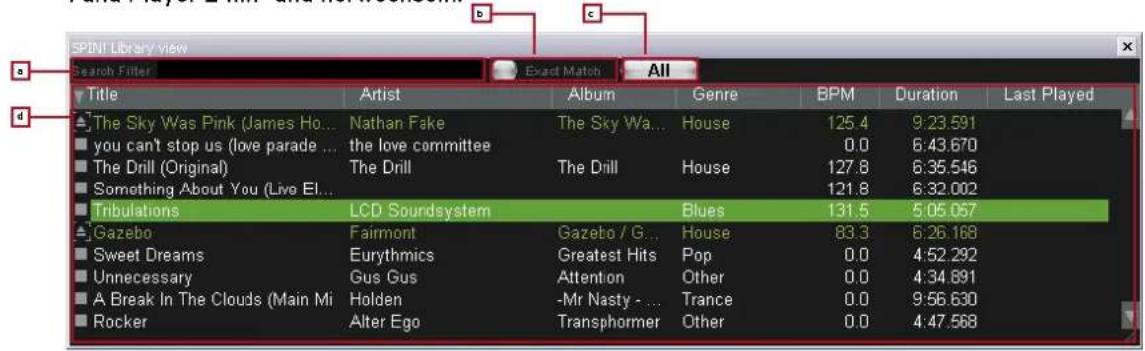

a) Musik importieren

Importieren Sie zunachst ihre Musik in die Spin! Library. Gehen Sie dazu im Menu auf den Punkt

Spin! Library > Auto Search.

Hier können Sie entweder einzelne Ordner oder Laufwerke automatisch nach Musik durchsuen.
lassen. Bestätigen Sie ihre Auswahl mit ,OK".

b) Track laden

Nachdem Sie ihre Musik importiert haben, können Sie einzelne Tracks in die Player 1 und 2 laden. Dazu stehen Ohnen drei Möglichkeit zur Verfügung:

- Via Maus

Ziehen Sie per Drag & Drop den Titel in den Player.

- Via Trax Select

Auf der B-Seite der Spin! 2 Timecode Vinyl Platte ist der letzte Rillenabschnitt für die Auswahl der Titel konziptiert worden. Setzen Sie die Nadel in diesen Abschnitt um durch die Spin! Library zu navigieren. Halten Sie die Platte am gewünschten Track an und setzen die Nadel an den Anfang der Platte darüber um den gewünschten Track in den Player zu laden.

- Via Tastatur

Navigieren Sie in der Spin! Library mit den hoch/runner-Pfeiltasten zum gewünschten Track und drücken Sie die Enter-Taste um diesen Track zu laden. Der aktive Player wird mit der Tab-Taste angewählt.

c) Timecode Modus aktivieren

Aktivieren Sie den Timecode Modus durch die Taste „Vinyl", rechts unter dem Label- Monitor. Zeit zogen Sie mit dem Auflegen beginnen.

- Via Trax Wheel

Navigieren Sie durch Drehen des Trax Wheel durch die Spin! Library und laden Sie den jeweiligen Track mit den Load-Tasten.

1.6 INTERFACE CONTROLLER

Mit Ihrlem Spin! 2+ Interface können Sie die wichtigsten Software-Funktionen direkt bedieren, ohne dass Sie die Maus benutzen müssen. Im Einzelnen werden nun die Bedienelemente beschrieben.

a) Track Browsing & Beat Match

Durch Drehen des Trax Encoders -29- können Sie in der Spin! Library navigieren. Durch Drucken der Load-Tasten -28- laden Sie einen Track in den entsprechenden Player. Auf Wunsch können Sie mit den Match-Tasten -27- auf Knopfdruck den Track zum gegenüber liegenden Track synchronisieren.

b) Cue & Loop Sektion

Durch Drücken der Shift-Taste-33- und der Cue/Set-Taste -32- setzen Sie einen Cue-Punkt. Zum Aufrufen des zuletzt gesetzten Cue-Punktes drücken Sie die Cue/Set-Taste -32-. Drücken Sie die Loop-Taste -24-, um einen automatischen Beat Loop zu setzen. Mit den +/- Tasten -25/26- konnen Sie die Taktlänge bestimmen. Erneutes Drücken der Loop-Taste -24- verlässt den Beat Loop. Um einen manuellen Loop zu setzen, drücken Sie Shift -33- und die In-Taste -25- für den Loop InPunkt und Shift -33- und die Out-Taste -26- für den Loop Out-Punkt. Verlassen Sie den manuellen Loop durch Drücken der Shift-Taste -33- und der Exit-Taste -24-.

c) Effekt & Modi Sektion

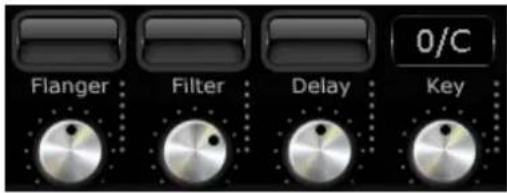

Mit den Effekt-Drehreglern FX 1-3 -21, 22, 23- können Sie die drei Master-Effekte regulieren. Um den Spin! Mode zu wechseln, halten Sie Shift -33- und drehen den Spin! Mode Drehregler -21-. Sie können den Pitch Mode wechseln, indem Sie Shift -33- halten und den Pitch Mode Drehregler -22-dreiben. Aktivieren Sie die Reloop-Funktion durch Halten der Shift-Taste -33- und Betätigtem des Reloop Reglers -23-.

HINWEIS!

Besuchen Sie www.reloop-spin.com für Video-Tutorials und Updates

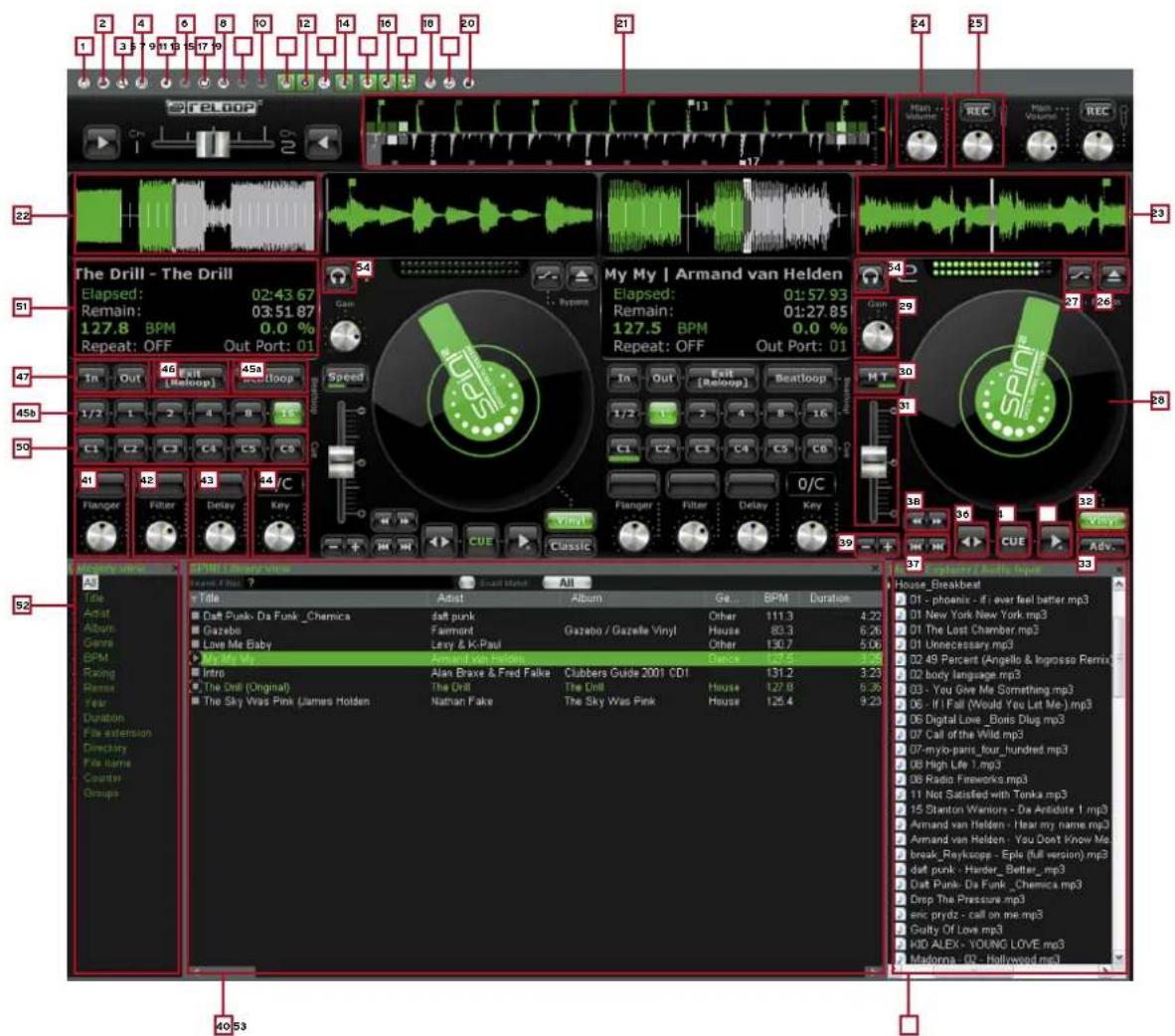

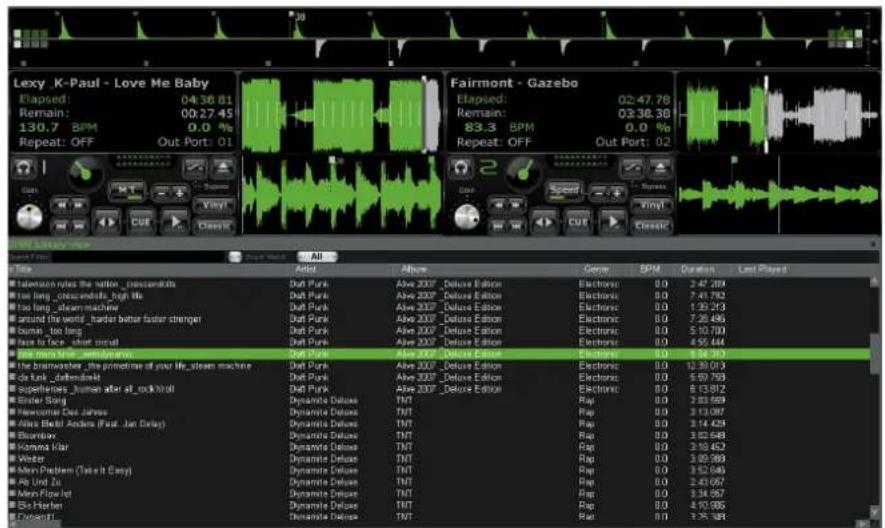

2. SOFTWARE-ÜBERSICHT

1. Shortcut: New Spin! Library

Hiermit wird eine neue, leere Library erstellt, die Sie nach Bedarf mit Audio-Dateien fullen können.

1. Shortcut: Open Spin! Library

Hiermit öffnen Sie eine vorhandene Library.

1. Shortcut: Auto Search

Zum Massenimport von Musik-Dateien konnen Sie mit dieser Funktion komfortabel ihre Festplatz oder gegebenenfalls gezielt einzine Ordner durchsuchen.

1. Shortcut: Save Spin! Library

Hiermit konnen Sie ihre Library abspeichern.

1. Shortcut: Stop Spin! List

Hiermit konnen Sie die Wiedergabe der Spin! Playlist anhalten.

1. Shortcut: Play Spin! List

Hiermit starten Sie die Wiedergabe der Spin! Playlist.

1. Shortcut: Loop Spin! List

Hiermit wird die Spin! Playlist in einer Endlosschlaife wiederholt.

1. Shortcut: Shuffle Spin! List

Hiermit wird eine zufällige Wiedergabe der Spin! List erzeugt.

1. Shortcut: Previous

Hiermit wird der vorherige Track aus der Spin! List in den Player geladen.

1. Shortcut: Next

Hiermit wird der{nachste Track aus der Spin! List in den Player geladen.

1. Shortcut: Music Explorer / Audio Input

Blendet die Music Explorer / Audio Eingänge-Ansicht ein/aus.

1. Shortcut: Spin! Library

Blendet die Spin! Library ein/aus.

1. Shortcut: Spin! List

Blendet die Spin! List ein/aus.

1. Shortcut: Category View

Blendet die Kategoriansicht ein/aus.

1. Shortcut: X-Fader Match View

Blendet die X-Fader Match-Ansicht ein/aus.

Blendet die Master/REC Lautstärkeansicht ein/aus.

1. Shortcut: Beat Match View

Blendet die Beat Match-Ansicht ein/aus.

1. Shortcut: Options

Hierüber gelangen Sie in das Menu Optionen in dem Sie diverse Einstellungen vornehmen können. Nahere Informationen hierzu erhalten Sie im Kapitel 4.1 in dieser Anleitung.

1. Free MIDI Learning Mode

Hiermit aktivieren Sie den MIDI Learn Modus.itte entnehmen Si Informationen hierzu dem Kapitel 4.4.

1. Safe Mode

Ist der Safe Mode aktiviert, kann kein neuer Track in den laufenden Player geladen werden.

Dies verhindert ein ungewoltes Laden neuer Musik im laufenden Betrieb.

21. Beat Match View

Die Beat Match-Ansicht zeigt Ohnen die Peaks beider Tracks - die beiden Ansichten stehen sich bzw. gegenüber. Hier kann schnell erkannt werden, ob beispelsweise die Bassdrums oder Snares übereinander laufen. So konnen Sie schnell und einfach, sofern beside Tracks vom Tempo angeglichen wurden, die Stücke synchronisieren. Dabei wird der linke Player 1 in grün dargestellt und der rechte Player 2 in grau.

Durch Aktivierung der Bar-Funktion (Menupunkt 3.5 Spin! 2 Workspace, Unterpunkt 3.5.3 Bar) wird die erweiterte Beat Match View-Anzeige dargestellt.

a) Peak-Spitze

Darstellung der Wave-Peak-Spitzen.

b) 4/4 Taktzahler

Die vier Kästchen stellen den 4/4 Takt dar. Bei jedem Takt leuchtet ein Kästchen auf. Mit dieser Hilfe können Sie den Track zum jeweiligen ersten von vier Beats einspielen.

c) Beat Bars

Stellen die einzelnen Beat-Takte synchron zur Peak-Anzeige dar.

HINWEIS!

Falls die Beat Bars nicht korrekt zur Peak-Spitze ausgerichtet sind, können Sie diese in der Needle View justieren. Halten sie dazu die In der Needle View angezeigte Beat Bar per Maus fest undziehen Sie sie entsprechend nach links oder rechts.

d) 16 Taktzahler

These numerische Anzeige zählt alle 16 Takte mit. Wirde beispelsweise eine 7 angezeigt, so sind 7 Takte vom Track gelaufen. Da üblicherweise alle 16 Takte im Track der Spannungsvorlauf wechselt (Break, Fläche, etc.) kann man diese Hilfsmittel als Mix-Startpunkt nutzen.

e) Zoom-Einstellung

Hiermit stellen Sie den Zoom-Faktor der Beat Match View-Einstellung ein.

22.Complete View

In der Complete View Übersicht sehen Sie den gesamten Wellenverlauf eines Tracks. Hier können Sie beispielsweise sehr gut den Spannungsbogen eines Tracks erkennen und auf einen Blick sehen, wo Intros und Breaks einsetzen. Der bereits abgelaufene Teil eines Tracks wird damit grün dargestellt, der noch verbleibende Teil ist grau dargestellt.

23. Needle View

Die Needle View ist eine vergroßerte Ansicht der Wellenformdarstellung. So konnen Sie beispiele-weise einzeln Bass-Kicks gut erkennen. Sie konnen den Zoom-Bereich von 2 bis 16 Beats einstell-len. Klichen Sie dazu mit der rechten Maus-Taste in die Needle View und wahlen im Untermenü den entsprechenden Wert aus. Ferner konnen Sie auswahlen, ob die linke, rechte, Stereo oder beiden Kanäle gemischte Wellenform angezeigt werden sollen. Wahlen Sie die entsprechende Option mit Rechtsklick in der Needle View aus.

Sie haben zwei Varianten der Needle View Darstellung:

Waveform Scrolling

Die Wellenform bewegt sich. Ein vertikaler Strich in der Mitte repraesientiert die Nadel.

- Tick Scrolling

Die Wellenform bleibt stehen. Der Strich (entspricht der Position der Nadel) bewegt sich.

HINWEIS!

These Option ist Systemresource-sparender.

Wahlen Sie die entsprechende Option mit Rechtsklick in der Needle View aus.

24. Master

Hier stellen Sie die Hauptlaufstärke für Player 1 bzw. Player 2 ein.

25. Mic Rec. Funktion

Mit der integrierten Mic Rec-Funktion (Mic Spin!) konnen Sie ein Mikrofon-Sample aufnehmen, welche später beispelsweise geschratcht werden kann.

Gehen Sie dazu wie folgt vor:

Sample Aufnahme

• Ziehen Sie den Eingang „,O: Reloop Spinl-Interface 1" unter Audio Input (Music Explorer) per Drag & Drop in einen der Player.
• Stellen Sie den Pegel mit dem Mic Lautstärkeregler ein.
• Drucken Sie auf die Rec-Taste.
• Ein Speichern Dialog öffnet sich; geben Sie hier Namen und Ort an, wohin das Sample gespeichert werden soll.
• Nachdem Sie auf „speichern" gedrückt haben fängt die Aufnahme an; beenden Sie die Aufnahme durch erneutes Drücken der Rec-Taste.

Mic Spin! Funktion (Sample abspielen bzw._scratchen)

• Ziehen Sie nun einen gewünschten Track aus der Spin! Library oder das aufgenommene Mic-Sample aus dem Music Explorer per Drag & Drop in den Player, um es mit der Platte zu manipulieren.

HINWEIS!

Der Mic-Eingang ist mit dem Input 1 gekoppelt. Sobald Sie das Mikrofon anschlieben ist der Phono/Line-Eingang 1 deaktiviert. Falls Sie also während einer Mixing-Session ein Sample aufnehmen sollen, achten Sie darauf, dass der Player 2 jersey lauft. Ziehen Sie unbedingt nach der Aufnahme das Mikrofon wieder ab, um den Player 1 wieder per Platte steuern zu konnen.

26. Track öffnen/laden

Hiermit konnen Sie eine einzelnne Datei in den Player laden.

27. Bypass-Funktion

Ist die Bypass-Funktion aktiviert, so wird das Eingangssignal vom Spin! 2+ Interface direkt durch die Software geschleift. Deaktivieren Sie die Bypass-Funktion für den normalen Timecode-Gebrauch.

28.Label Monitor

Der Label Monitor ist eine Art virtuelle Platte, die sich entsprechend der Timecode-Platte mitbewegt. Jede Bewegung, die Sie mit der Platte ausfuhren, wird synchron zum Label Monitor übertragen. Für Beat Juggling konnen Sie den Label Monitor beispielsweise gut als virtuellen Marker benutzen.

29. Gain Regler

Der Gain-Regler ist,ähnlich wie beim Mischpult, die Endverstärkung eines Kanalzuges. Hiermit konnen Sie Tracks underschiedlicher Aufnahmelautstärken einander angeleichen ohne die Master-Lautstärke zu erhöhen.

HINWEIS!

Unter > File > Options > Reiter „BPM And Tools!“ > Abschnitt „Auto BPM“ können Sie die Auto Gain-Funktion aktivieren. Somit werden die Gain-Werte der Tracks, ohne manuelles Zutun, automatisch angeglichen.

30. Pitch Mode

Sie haben die Möglichkeit mit dem Pitch Fader -31- zwei verschiedene Pitch-Modi einzustellen. Sie verändern den Modus, indem Sie mit der Maus auf die Schaltfläche -30- drücken.

a) Speed Mode

Im eingestellt den Speed-Mode konnen Sie ganz regular, wie bei einem Plattenspieler, die Pitch-Geschwindigkeit einstellen. Im eingestelltten Pitchbereich wird der aktuelle Wert auch in der Info View -51- an der Stelle -7- dargestellt.

b) Master Tempo Mode (MT)

Ist der Master Tempo-Modus aktiviert, so können Sie mit dem Pitch-Fader -31- im Bereich +/- 6% das Tempo verändern, ohne dass die Tonhöhe dadurch beeinflusst wird. Das bedeutet, dass die Tonhöhe bei verändertem Tempo gehalten wird.

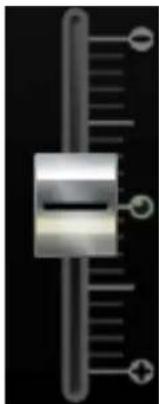

31. Pitchfader

Der Pitchfader stellt einen herkommlichen Pitchfader eines Plattenspielers bzw. CD-Players dar. Im Timecode Vinyl Modus -32- bewegt sich der Fader synchron zu den am Plattenspieler ausgeführten Bewegungen. Thiser ist abhängig vom eingestellen Pitch-Modus (siehe Punkt 30). Im deaktivierten Timecode Modus kann der Pitchfader auch mit der Maus bewegt werden.

32. Vinyl-Timecode Aktiviereung

Mit dieser Taste aktivieren Sie den Timecode-Modus, d.h. die Steuerung per Timecode-Vinyl und Timecode-CD sind möglich. Ist diese Taste deaktiviert, können Sie die Software nur per Maus kontrollieren.

33. Spin! Mode Taste

Durch Betätigten dieser Taste konnen Sie zwischen den Abspiel-Modi Spin! Mode, Classic Spin!, Advanced Spin!, Battle Spin! wahren.

a) Classic Spin!

Die Audio-Dateien werden wie bei einer normalen Platte, von Anfang bis zum Ende abgeschweit (Needle Drop). Klassisches Mixen und Scratchen ist möglich, jedoch ohne Loop-, Cue-Punkt-, und Effekt-Optionen.

b) Advanced Spin!

In this Modus ist „Needle Drop" ebenfalls möglich. Dieser ist aber proportional zur Vinyl-Länge. Will man also beispiselsweise in die Mitte eines Liedes springen, dann muss man die Nadel in die Mitte der Timecode-Platte platzieren. Klassisches Mixen und Scratchen ist unter Hinzunahme von Loops, Cue-Punkten und Effektien möglich.

c) Battle Spin!

In this Modus ist kein Needle Drop möglich. Das bedeutet, dass der Track immer weiter lauft, egal wo sich die Nadel auf dem Timecode-Vinyl befindet. Diese Modus ist sehr gut zum Scratchen geeignet, selbst wenn die Nadel Springen sollen. Batrelixen unter Hinzunahme von Loops, Cue-Punkten und Effekten ist hier möglich.

34. Play/Pause Taste

Durch Betätigten dieser Taste starten Sie den zuvor ausgewählten Track. Diese Funktion steht Ohnen nur im PC-Kontroll-Modus zur Verfügung.

35. Cue-Taste

Durch Betätigkeiten dieser Tasten gelangen Sie in den Cue-Modus. Um einen Cue-Punkt zu setzen haben Sie zwei Möglichkeit.

a) Cue-Pause

Im Wiedergabe-Modus drucken Sie die Play/Pause-Taste -34-, um in den Pause-Modus zu gelangen. Drucken Sie nun die Cue-Taste um den Cue-Punkt zu setzen.

b) Loop In

Während der Wiedergabe oder im Pause-Modus konnen Sie die Loop In-Taste betätigten um einen Cue-Punkt zu setzen.

36. Vor- und Rückwärtslauftaste

Mit der Vor- und Rückwärtslauftaste bestimmen Sie die Abspielrichtung des Tracks (Forward oder Reverse). Im Timecode-Modus zeigt diese Taste die Laufrichtung der Platte an.

37. Skip-Tasten

Drücken Sie diese Tasten, um den vorherigen bzw. nachfolgenden Track aus ihrer Spin! Library zu laden.

38. Schnellsuchlaustasten

Mit diesen Tasten ist es möglich innerhalb eines Tracks schnell vor- oder rückwärts zu spulen. Im Timecode-Modus ist diese Funktion deaktiviert.

39. Pitch Bend-Tasten

Aktivieren Sie die Geschwindigkeits-Feinregelung mit der Pitch Bend-Taste. Mit den Pitch Bend-Tasten können Sie durch Gedrückthalten die Geschwindigkeit temporär erhöhen bzw. vermindern. Lassen Sie die Taste los, so kehrt der Player zur mit dem Pitch-Fader eingestillten Geschwindigkeit zurück.

40. Spin! Library

In this browser find Sie alle wichtigen Informationen zu den Tracks Ihrer Spin! Library. Um einen Track direkt aus der Library auszuwahlen, klichen Sie diesen an und bewegen他们在 Drag & Drop auf den gewünschten Player. Alternatively konnen Sie auch direkt über die Time Code-Platte die Track-Select-Funktion auswahlen (siehe Kapitel 1.5, Punkt b). Per Schnelltaste „V“ aktivieren Sie die Spin! Library um mit den Pfeil hoch/runner-Tasten in dieser zu navigieren. Durch Drücken der EnterTaste konnen Sie den Track in den aktiven Player laden. Mit der TAB-Taste kann man zwischen Player 1 und Player 2 hin- und herwechseln.

a) Search Filter

In thisem Feld haben Sie die Möglichkeit per Stichwort nach einem Track zuuchen. Je genauer die Einagbe,esto genauer wird die angezeigte Auswahr.

b) Exact Match

Ist diese Option aktiviert, werden nur exakte, mit dem Suchwort übereinstimmende Ergebnisse angezeigt.

c) Selection Filter

Hier konnen Selektionsfilter nach denen gesucht werden soll definiert werden. Zur Auswahl stehen:

All

Bei dieser Filter werden alle Kategorien bei derSuchebeachtet.

Genre

Ist dieser Filter ausgewählt, so werden bei der Suche nur Genre-Namen beachtet.

File

Ist dieser Filter aktiviert, so werden bei derSuche nur Datenamen beachtet.

• Remix

Ist dieser Filter ausgewählt, so wird bei der Suche nur nach Remixen gefiltert.

Title

Ist dieser Filter ausgewähl, so werden bei derSuche nur Titelnamen beachtet.

Year

Ist dieser Filter ausgewählt, so werden bei derSuche nur Jahreszahlen beachtet.

• Artist

Ist dieser Filter ausgewählt, so werden bei der Suche nur Interpretennamen beachtet.

BPM

Ist dieser Filter ausgewählt, so wird bei der Suche nur nach Geschwindigkeiten gefiltert.

• Album

Ist dieser Filter ausgewähl, so werden bei derSuche nur Album-Namen beachtet.

• Directory

Ist dieser Filter ausgewählt, so werden bei der Suche nur Ordner-Namen beachtet.

d) Categories

In dieser Ansicht werden alle Informationen zum Track, wie Titel, Name oder BPM angezeigt. Sie können die Kategorien selbst definierten, indem Sie mit Rechtsklick auf die Kategorie-Leiste drucken (Columns Properties). Zur Auswahl stehen:

Sie können sümmtliche Informationen zum Track selbst editieren, indem Sie mit der Maus ins jeweilige Kategoriefeld doppelklicken. Falls Sie möchten, dass diese Attribute (ID3 TAG) permanent zum Track gespeichert werden, so klichen Sie im Menu beim jeweiligen Track auf:

Track > Save ID3 TAG Attributes

Mit Rechtsklick in die Spin! Library View konnen Sie ein Untermenü aufrufen, welche folgende Optionen beinhaltet:

Add Track

Hiermit können einzelne Tracks zur Library hinzugefügt werden.

Select All

Hiermit werden alle Tracks der aktuell geladenen Spin! Library markiert.

Auto Search

Zum Massenimport von Musik-Dateien konnen Sie mit dieser Funktion komfortabel ihre Festplatte oder gegebenenfalls gezielt einzelnr Ordn er durchsuchen.

Delete

Hiermit werden die markierten Titel aus der Spin! Library entfernt.

Track Preferences

Hier können Sie Track-spezifische Einstellungen vornehmen.

Add to Spin! List

Die markierten Tracks werden der Spin! List hinzugeführ.

Show In Windows Explorer

Hiermit können Sie den markierten Track im Windows Explorer finden und anzeigen halten.

Group

Hiermit konnen Sie die markierten Tracks einer selbst erstellten Gruppe/Playlist zuweisen bzw. Löschen. Nähres dazu finden Sie unter Punkt -52-.

Analyse BPM Manually

Mit diesen Tool konnen Sie die BPM (Beats Per Minute) manuell ermitteln. Dies konnen Sie entweder durch Klicken der Space-Schaltfläche mit der Maus erzielen oder mit Hilfe

List View

In dieser Ansicht werden alle Kategorien zum Track angezeigt. Die Kategorien konnen mit der Column Properties Funktion (siehe unter) definiert werden.

der Leerzeichen-Taste. Je länger Sie im Takt die entsprechende Taste drucken,esto genauer wird der Wert ermittelt.

Column Properties

Hier konnen Sie, wie zuvor beschreiben, einzeln Kategorien ein- bzw. ausblenden.

Analyse BPM Automatically

Durch diese Funktion wird der BPM-Wert automatisch ermittelt. Beats sind für die Software nicht zählbar, wenn keine kontinuierliche Rhythmusstruktur vorhanden ist oder sich die Beats zu schwach vom Rest des Tracks abheben, um als Rhythmuselement identifiziert zu werden. Beats im 4/4 Takt sind ideal für die Reloop Spin! 2 Software.

Album Artwork

Das Album Artwork stellt die Album Cover dar.
So konnen Sie, wie Sie es von einer Plattenkiste gewöhnt sind, visuell durch die Alben stöbern.

41. Flanger-Effekt

Drücken Sie zuerst die Effektaktivierungstaste über dem Flanger-Drehregler. Der Flanger-Effekt ist nun aktiviert. Durch Drehen des Flanger-Drehreglers konnen Sie die Intensität des Flanger-Effektes einstehen. Drücken Sie erneut die Effektaktivierungstaste, um den Effekt wieder zu deaktivieren.

42. Filter-Effekt

Drücken Sie zuerst die Effektaktivierungstaste über dem Filter-Drehregler. Der Filter-Effekt ist nun aktiviert. Durch Drehen des Filter-Drehreglers können Sie die Intensität des Filter-Effektes einstellen. Drücken Sie erneut die Effektaktivierungstaste, um den Effekt wieder zu deaktivieren.

43. Delay-Effekt

Drücken Sie zuerst die Effektaktivierungstaste über dem Delay-Drehregler. Der Delay-Effekt ist nun aktiviert. Durch Drehen des Delay-Drehreglers können Sie die Intensität des Delay-Effektes einstellen. Drücken Sie erneut die Effektaktivierungstaste, um den Effekt wieder zu deaktivieren.

Mit der Key Mode Funktion konnen Sie, unabhängig vom Tempo, die Tonhöhe einstellen. Die jeweilige Tonlage wird im darüber angeordneten Display notenweise angezeigt. So konnen Sie Tracks verschiedener Tonlagen harmonisch mixen.

45. Beat Loop/Auto Loop-Funktion

Ohre Reloop Spin! 2 Software besitzt eine intelligente Beat Loop-Funktion. Mit dieser konnen Sie mit einem Knopfdruck automatisch, abhängig vom eingestellen Takt, Beat-genaue Loops erstehen. Es ist damit nicht mehr nötig die In- und Out-Punkte manuell zu setzen. Wahlen Sie den gewünschten Takt mit den Beat Loop Takt-Tasten aus (1/2 - 16 Takte). Aktivieren Sie den Beat Loop mit der Beat Loop-Taste; diese blinkt im Beat Loop-Modus. Verlassen Sie den Beat Loop mit der Play/Pause-Taste -34-.

Verwendung mit der Tastatur:

• Drücken Sie im Wiedergabe-Modus „F4" (Player 1) bzw. „F12" (Player 2) um in den Beat Loop-Modus überzugehen.
• Mit den Tasten „F5“/“F6” (Player 1) bzw. „F7“/“F8” (Player 2) können Sie den Loop verlangern bzw. verkürzen.
• Drücken Sie die Space Bar um den Auto Loop zu verlassen (den aktiven Player mit der TAB-Taste auswahlen).

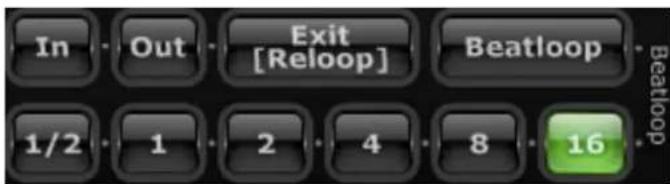

46/47. Manuelle Loop-Funktion

• Um einen Loop manuell zu setzen, drücken Sie die Loop In-Taste zum gewünschten Anfangspunkt und die Loop Out-Taste zum gewünschten Endpunkt.
• Durch Drücken verlassen Sie den Loop.
• Durch Drücken der Reloop-Taste kehren Sie zum zuletzt gesetztten Loop zurück.

Funktion Player 1	Player 2
Loop In F1 F8
Loop Out F2 F10
Exit [Reloop] F3 F11

48. Crossfader

Der Crossfader ist lediglich für den PC-Kontroll-Modus gedacht. Im regulären Timecode Modus (externes Mischpult) werden Sie diesen nicht benötigen. Hiermit kann von Kanal 1 zu Kanal 2 übergeblendet werden.

HINWEIS!

Im Timecode-Modus sollte dieser in der Mitte stehen.

49. Beat Match-Funktion

Die Beat Match-Funktion ist eine praktische Hilfe um Schnell per Knopfdruck die Tempi zweier verschiedener Tracks anzugleichen. So kann entweder der linke dem rechten Player angeglichen werden, oder der rechte dem linken Player.

Beatmatch Schnelltaste

Player 1 Y

Player 2 X

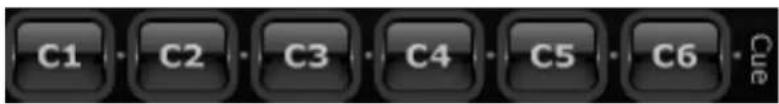

50. Cue-Punkte

Sie haben die Möglichkeit bis zu 6 Cue-Punkte pro Track zu setzen. Diese werden automatisch dauerhaft gespeichert bis sie wieder überspielten werden.

• Um einen Cue-Punkt mit der Maus zu setzen, drücken Sie im entsprechenden Moment die rechte Maustaste
• Um einen Cue-Punkt abzurufen reicht ein Klick mit der linken Maustaste
• Ist ein Cue-Punkt gespeichert, erkennt man dies an der dicken grünen Markierung der entsprechenden Cue-Taste
• Setzen Sie den Cue-Punkt einmalig für Player 1 mit den Nummern 1 - 5 (nur 5 Cue-Punkte pro Player) und für Player 2 mit den Tasten 6 - 0.
• Erneutes Drücken der entsprechenden Nummern ruft den Cue-Punkt auf (Hot Cue)

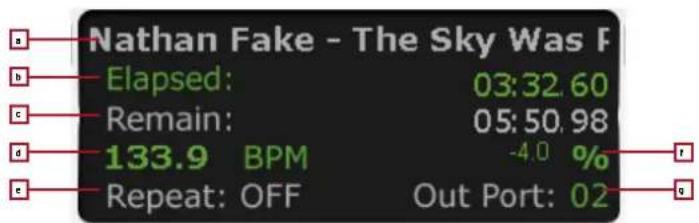

51. Info View

a) Title

Hier wird der Titel des aktuellen Tracks angezeigt. Mit Rechtsklick darauf auf konnen Sie wahlen, ob nur Titel, nur Artist oder Artist und Titel angezeigt werden sollen.

b) Elapsed

Hier wird die verstrichene Zeit des Tracks angezeigt (Minuten/Sekunden/Frames).

c) Remain

Hier wird die noch verbleibende Zeit eines Tracks angezeigt (Minuten / Sekunden / Frames).

d) BPM

Hier wird der aktuelle BPM-Wert angezeigt.

e) Repeat-Funktion

Hier konnen Sie die Track-Wiederholung ein- bzw. ausstellen. Bei eingestellter Repeat-Funktion wird der geladene Titel automatisch wiederholt.

f) Out Port

Hier wird angezeigt welchem Ausgangskanal des Interfaces der Player zugewiesen ist. Bei einer korrekten Einstellung soll beim linken Player „01" und beim rechten Player „02" stehen. Durch Anklicken können Sie den Port verändern.

g) Pitch

Hier wird der aktuelle Pitch-Wert angezeigt.

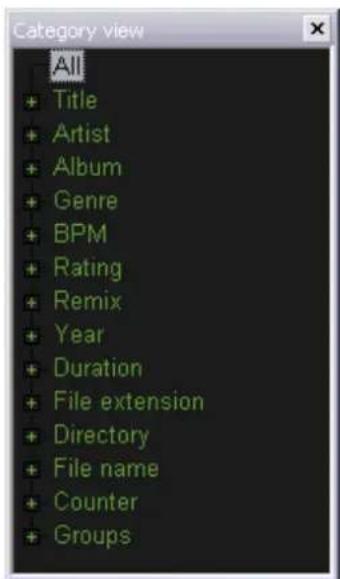

52. Category View

Die Category View ist eine Art Schnellauswahl-Filter für die Spin! Library. In dieser können Sie beispiselsweise nach Alphabet, Jahr oder BPM-Geschwindigkeit die Spin! Library View anzeigen setzen. Unter dem Punkt „Groups" können Sie eigene Playlists bzw. Sortierungen vornehmen. Um eine neue Gruppe zu erstehen, drücken Sie mit Rechtsklick in der Category View auf den Punkt „Add Group". Sie werden nun aufgefordert, einen Name einzugegeben - bestätigen Sie diesen mit der Enter-Taste.

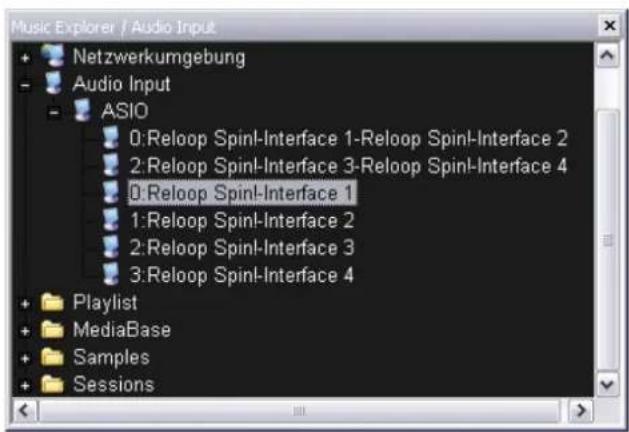

53. Music Explorer/Audio Input

Der Music Explorer ist, wie Sie es vom Windows Explorer kennen, ein Datei-Browser in Baumansicht. Hier können Sie nach Dateien in Ihr Arbeitsplatz oder ihrer Netzwerkumgebung suchen. Zusätzlich ist hier auch das Spin! 2+ Interface unter dem Punkt „Audio Input" zu finden. Die einzelnen Eingänge sind Dort aufgelistet. Per Drag & Drop können auch einzelne Eingänge für eine einfache Zuweisung auf die Player gezogen werden.

54. Monitor Funktion

Mit der Software Monitor-Funktion konnen Sie einen Track vorhoren. Diese Funktion ist jedoch bei Verwendung eines externen Mischpultes nicht nötig, da Sie in der Regel über dessen Cue-Funktion vorhoren.

3. RELOOP SPIN! MENÜFUHRUNG:

In thisem Abschnitt werden alle Menupunkte Schritt fur Schritt erklart.

3.1 MENUPUNKT FILE:

3.1.1 Options:

Hierüber gelangen Sie in das Menu Optionen in dem Sie diverse Einstellungen vornehmen konnen. Nahere Informationen hierzu erhalten Sie im Kapitel 4.1 in dieser Anleitung.

3.1.2 Learning

Mit der Schaltfläche „Enable“ aktivieren Sie die MIDI-Learn Funktion. Sehen Sie dazu auch Kapitel 4.4.

3.1.3 Quit Spinning

Hiermit beenden Sie die Reloop Spin! Software.

3.2.8 Add Track:

Hiermit können einzelne Tracks zur Library hinzugefügt werden.

3.2.9 Select All:

Hiermit wahlen Sie alle Tracks aus der Library aus.

3.2.9.1 Delete:

Hiermit konnen Dateien aus der aktuell geladen Library entfernt werden, ohne diese jedoch von der Festplatte zu loschen.

3.2. MENUPUNKT SPIN! LIBRARY:

Mit der Reloop Spin! Library verwalten Sie ihre Audiodateien. Auf Wunsch können Sie auch diverse Libraries anlagen und abspeichern. Sie können ihre Musik in die Spin! Library importieren um eine zentrale Sammelstelle ihrer Dateien zu erhalten. Es ist möglich, Libraries zu editieren, exportieren oder neue Listen zu importieren (z.B. iTunes Playlisten).

3.2.1 New:

Hiermit wird eine neue, leere Library erstellt, die Sie nach Bedarf mit Audio-Dateien füssen konnen.

3.2.2 Open:

Hiermit öffnen Sie eine vorhandene Library.

3.2.3 Save:

Hiermit konnen Sie ihre Library abspeichern.

3.2.4 Save as...

Hiermit speichern Sie die aktuelle Library unter anderem Namen, ohne die vorherige Library zu überschreiben.

3.2.5 Import:

Hiermit konnen Sie Dateien importieren. [iTunes (.xml) / m3u Files (.m3u)]

3.2.6 Export:

Hiermit konnen Sie Dateien exportieren. [m3u Files (^*.m3u)]

Zum Massenimport von Musik-Dateien konnen Sie mit dieser Funktion komfortabel ihre Festplatte oder gegebenenfalls gezielt einzelnr Ordn er durchsuchen.

3.3 TRACK MENU:

3.3.1 Track Preferences:

Hier können Sie Track-spezifische Einstellungen vornehmen.

3.3.2 Save ID3 TAG Attributes:

Falls Sie ID3 TAG-Attributeändern, können Sie diese abspeichern.

3.3.3 Show In Windows Explorer

Hiermit können Sie den markierten Track im Windows Explorer finden und anzeigen halten.

Mit diesen Tool konnen Sie die BPM (Beats Per Minute) manuell ermitteln. Dies konnen Sie entweder durch Klicken der Space-Schaltfläche mit der Maus erzielen oder mit Hilfe der Leerzen-chen-Taste. Je länger Sie im Takt die entspruchende Taste drucken,esto genauer wird der Wert ermittelt.

Durch diese Funktion wird der BPM-Wert automatisch ermittelt. Beats sind für die Software nicht zählbar, wenn keine kontinuierliche Rhythmusstruktur vorhanden ist oder sich die Beats zu schwach vom Rest des Tracks abheben, um als Rhythmuselement identifiziert zu werden. Beats im 4/4 Takt sind ideal für die Reloop Spin! 2 Software.

HINWEIS!

Sie können auch mehrere Tracks automatisch analysieren setzen. Wird ein Track zum ersten Mal in den Player geladen, so wird automatisch die BPM Zahl ermittelt und dauerhaft abgespeichert.

Mit dieser Funktion konnen Sie einen Track Löschen.

ACHTUNG!

Der Track wird in thisem Fall dauerhaft von Ihrer Festplatte gelöscht und nicht nur aus der Library entfernt.

3.4 SPIN! LIST MENU:

Die Spin! List ist eine Art „Party“- Playlist. Die darin enthaltenen Tracks werden im Falle einer Wiedergabe abwechselnd von den Playn 1 und 2 abgespielt und automatisch übergebrendet. Diese Funktion bietet sich optimal an, wenn Sie ohne DJ die Software im Stand Alone-Modus betreiben都会.

3.4.1 Play Spin! List:

Hiermit starten Sie die Wiedergabe der Spin!
Playlist.

3.4.2 Stop Spin! List:

Hiermit konnen Sie die Wiedergabe der Spin!
Playlist anhalten.

3.4.3 Add to Spin! List:

Hiermit fugen Sie den aktuell gewählten Track in der Library der Spin! List hinzu.

HINWEIS!

Sie konnen auch per Drag & Drop Tracks zuraus.
Spin! List hinzufugen.

3.4.4 Safe Mode:

Ist der Safe Mode aktiviert, kann kein neuer Track in den laufenden Player geladen werden. Dies verhindert ein ungewolltes Laden neuer Musik im laufenden Betrieb.

3.5 MENU SPIN! WORKSPACE:

In this menu konnen Sie einzeln Elemente ein- und ausblenden, um die Ansicht individuell gestalten zu konnen.

3.5.1 Workspace Arrangeable:

Ist dies aktiviert, können einzeln Fensterelemente neu arrangiert und geschlossen werden.

3.5.2 Tool Tips

Aktiviert die Tool Tips-Funktion. Hierdurch blendet sich ein Infofeld ein, durch Bewegen des Mouse-Cursors über einzelne Bereiche.

3.5.3 Bar

Aktiviert die erweiterte Beat Bar-Funktion in der Beat Match Ansicht.

3.5.4 Full Screen View:

Aktiviert die Vollbildansicht. Alternativ kann dies durch die Tastenkombination ALT+S durchgeführrt werden.

3.5.5 Menu Bar View:

Blendet die Menüleiste ein/aus.

3.5.6 Shortcut View:

Blendet die Schnellzugriffansicht ein/aus.

3.5.7 Info View:

Blendet die Infoleistenansicht ein/aus.

3.5.8 Preview

Blendet die Previewleiste ein/aus.

3.5.9 Spin! Library View:

Blendet die Spin! Library ein/aus.

3.5.9.1 Spin! List View:

Blendet die Spin! List ein/aus.

3.5.9.2 Category View:

Blendet die Kategoriansicht ein/aus.

3.5.9.3 Music Explorer / Audio Input:

Blendet die Music Explorer / Audio Eingänge-Ansicht ein/aus.

3.5.9.4 X-fader Match View:

Blendet die X-Fader Match-Ansicht ein/aus.

3.5.9.5 Master/REC-Volume:

Blendet die Master/REC Lautstärkeansicht ein/

3.5.9.6 Beatmatch View:

Blendet die Beatmatch-Ansicht ein/aus.

3.6 HELP MENU:

3.6.1 Easy Setup:

Hierüber konnen Sie das Schnell-Setup aufrufen.

3.6.2 Manual:

Hiermit können Sie das Handbuch als PDF-Datei aufrufen.

3.6.3 www.reloop-spin.com

Hiermit rufen Sie die Internetseite www.reloopspin.com auf. Besuchen Sie diese Seite in regelmäßigen Abständen um aktuelle Downloads oderInfos zu erhalten.

3.6.4 Configuration Log:

Hiermit wird eine aktuelle Systemkonfigurationsübersicht als Textdatei erstellt. Diese wird zur eventuellen Problemsuche benötigt.

3.6.5 About Spin!

Hier wird die aktuelle Spin! Version angezeigt.

4. EINSTELLUNGEN

4.1 Options

Sie erreichen das Options-MENU unter >File>Options.

4.1.1 System

1. Load last Track

1st these Option aktiviert, wird bei einem Software-Startst these Option aktiviert, so wird die Systemleistung vorder zuletzt gespielte Track und Spin! Library geladen. rangig der Musikleistung als der Grafikleistung zugeord

net. Dies ist bei älteren oder leistungsschwächeren Rechneren von Vorteil (wenn es beispisseweise zu Aussetzern

2. Record Play

1stTheseFunktionaktiviert,werdenalle gespieftenTracksmmt).

mit Angabe von Datum und Uhrzeit in einer(Liste gespei

chert. Durch Drucken auf die Schaltfläche „View Lis" Load Track to RAM

konnen Sie diese einsehen.

3. TAGs

Hier konnen Sie auswahlen welche Version der ID3 TAGs

angezeigt werden soll. Es sollte hier nur eine Option ge-9. Load Track in RAM/Min.

wahlt werden.

Hier können Sie in Minuten die maximale Tracklänge angegeben, die in den RAM-Speicher geladen werden sollen.

Hier konnen Sie den Pfad wahlen wohin die Spin! List geto. Easy Keyboard Search

speichert/geladen werden soll.

Istthese Funktionaktiviertso Kannman in derLibraryund demMusicExplorerperBuchstabeneingabegnavigieren.

Hier konnen Sie den Pfad angegeben, in dem die Waveform. Tone Pitch

Peaks-Informationen gespeichert werden sollen.

Hier können Sie den prozentualen Bereich einstellen, in dem die Tonhöhe gegiptcht werden soll (siehe auch Kapitel 2, Punkt 30).

6. Software Multi Open

Ist diese Funktion aktiviert, so kann Reloop Spin! mehrmals geöffnet werden (nicht empfehlenswert / ASIO-abhängig).

4.1.2 BPM and Tools

1. BPM Range

Hier können Sie die BPM-Spanne, in der die Software kalkulieren soll, einstellen. Jekleiner die Differenz,estochneller und praziser kann Spin! die BPM ermitteltn. Die Voreinstellung liegt zwischen 78-150 BPM.

Empfohlene Einstellungen:

All-Round 78-150 BPM
- Hip Hop 80 - 120 BPM
House/Techno 110-150 BPM

2. Show Pitch Value

Aktiviert die Pitch-Anzeige (voreingestellt und empfohlen).

Ist diese Option aktiviert, kalkuliert Spin! die BPM beim Laden eines Tracks (voreingestellt und empfohlen).

4. Auto Gain

Ist diese Funktion aktiviert, werden die Gain-Werte bei Tracks unterschiedlicher Lautstärke angepasst. Somit ist ein manuelles Angleichen mit dem Gain-Regler -29- nicht mehr nötig.

5. Auto Cue

Hiermit konnen Sie die Auto Cue-Funktion ein- und ausschalten.

6. First Cue Point Search

Hiermit konnen Sie den Zeitrahmen in Sekunden setzen, bis wann der ersten Cue-Punkt gesucht werden soll.

7. dB Sensitivity

Hier konnen Sie die Empfindlichkeit in Dezibel einstellen, ab dessen Schwellenwert der CuePunkt gesetzt wird.

8. Fading Time

Hier konnen Sie die Überblendungszeit für die Auto Mix-Funktion der Spin! List einstellen.

Hier können Sie die Zeit in Sekunden einstellen, ab wann optisch über das Ende eines Tracks gewarnt werden soll.

4.1.3 Audio Devices

1. Output Device

Hier wird das Reloop Spin! 2+ Interface ausgewählt und sollendort angezeigt werden.

2.Out Ports

Hier wird die Anzahl der Ausgänge definiert. Es sollte eine „2" eingestellt werden.

3. Setup

Hier konnen die einzelnen Ausgänge für die linke und rechte Seite eingestellt werden. Auch kann mit der Schaltfläche „Control Panel" im ASIO-Setup die Buffer-Gröbe eingestellt werden.

HINWEIS!

Samtliche Audio Devices-Einstellungen sind mit dem Easy Setup automatisch vorgenommen worden, so dass Sie hier keine Veränderungen vornehmen müssen.

4.1.4 Timecode

In this dem detailierten Timecode-Men zu konnen einzelle Einstellungen fur Player 1 und Player 2 vorgenommen werden. These sind bei erfolgreichem Easy Setup allerdings nicht nötig. Sie sollen also nur zur Problemebehebung und Optimierung die erweiterten Einstellungen vornehmen.

1. Timecode from

Hier konnen Sie die Timecode-Quelle, also Vinyl oder CD, einstellen.

2. Spin! Mode

Hier kann der Spin! Mode eingestellt werden (siehe Kapitel 2, Punkt 33).

3. Audio Device

Hier sollte der ASIO-Treiber eingestellt sein.

4. Audio Source

Hier werden die entsprechenden Anschlüsse des Spin! 2+ Interfaces zugewiesen. Voreingestellt sind:

• Player 1: O: Reloop Spin! - Interface 1 - Reloop Spin! - Interface 2
• Player 2: 2: Reloop Spin! - Interface 3 - Reloop Spin! - Interface 4

5. Timocode Quality

Hier wird prozentual die Signalqualität des Timecodes angezeigt. Schwankungen oder eine zu geringe Prozentzahl können eine verschmutzte oder verschlissene Nadel als Ursache haben. Idealerweise sollte der Wert zwischen 90 - 100% liegen.

6. Adjust Gain

Hier kann der Dezibel-Wert des Input-Signals für die linke und rechte Seite eingestellt werden. Die virtuelle LED-Kette dient bzw als Aussteuerungsanzeige. Dessen Wert sollen den Sie nur bei einer Problemebehebung manuell ändern. Im Easy Setup-Verfahren wird der optimale Gain-Wert automatisch für Sie konfiguriert.

7. Direct Phono Input

Hier kann definiert werden ob ein Plattenspieler direkt am Rechner angeschlossen wurde. In Verwendung mit dem Spin! 2+ Interface (Line Output) muss hier „No“ stehen.

8.45 RPM

Hier kann eingestellt werden, ob die Timecode-Platte mit 45 RPM (Rounds Per Minute = Umdrehungen pro Minute) abgeschweit werden soll. Voreingestellt und üblich sind 33 RPM.

9. Left/Right Inverse

Bei bestimmten Nadeln oder Kalibrierungspproblemen kann es sein, dass die linke und rechte Seite vertauscht sind. Dies konnen Sie in der Software mit dieser Option beheben.

10. Phase Inverse

Einige Systeme, bspw. das Shure M44-7 benötigen eine Phase Inversion. Diese können Sie hiermit aktivieren.

11. Timecode Start Delay

Hier kann der Startpunkt der Timecode-Platte definiert werden. Da üblicherweise das erste Drittel einer Timecode-Platte zuerst verschlissen ist, kann man den Startpunkt an eine gewünschte Position versetzen. Setzen Sie dazu die Nadel an die gewünschte Startposition und drücken die Schaltfläche „Save Position". Der Wert wird in Millisekunden angegeben.

12. Noise Level/Noise Filter

These beiten Werte sind nur zur Problembehbung bzw. Optimierung gedacht. Beim Easy Setup sind die werte bereits vorkonfiguriert.

- Noise Filter:

Bei Masseproblemen o.Ä. konnen Sie den Noise Filter erhöhen um das Eingangssignal zu verbessern, beispielsweise auf 150. Je höher das Rauschen,esto höher sollte die Frequenz angehoben werden.

ACHTUNG!

Die Timecode-Präzision könnte bei zu hoch eingestelltem Noise Filter abnehmer.

- Noise Level:

Hier können Sie den Rauschpegel in Dezibel einstehen. Für eine bessere Empfindlichkeit sollenn Sie den Wert erhöhen. Voreingestellt sind 40 dB.

13. Kalibrierungs-Display

Hier wird das Timecode-Signal optisch dargestellt. Idealerweise sollte das Signal wie eine Sinuskur- ve dargestellt werden.

Bei einem verzerrten Signal (Rechteckwelle) sollen den Sie entweder die Nadel überprüfen oder die offen genannten Einstellungen anpassen.

14. Circle Diagram

Alternative kann das Kalibrierungs-Display auch als Kreisdiagramm angezeigt werden. Aktivieren Sie dazu diese Schaltfläche.

15. Calibrate-Schaltfläche

Betätigen Sie diese Taste, um den jeweiligen Player mit den voreingestellen Optionen automatisch zu kalibrieren.

16.1 Turntable Mode

Falls Sie nur einen Plattenspieler einsetzen, sollen den Sie diesen Modus aktivieren, um beiden Player zu kontrollieren. Achten Sie darauf, dass unter Audio Source (siehe Punkt 4) der gleiche Interface-Eingang gewählt ist.

TIPPI!

Den aktuellen Player konnen Sie mit der TAB-Taste umschalten.

17. More Options

Aktivieren Sie diese Schaltfläche, um die erweiterten Optionen einzublenden (Noise Level/Noise Filter und 1 Turntable Mode).

18. Apply

Drücken Sie diese Schaltfläche, um die Einstellungen zu übernehmen. Drücken Sie abschlussend auf „OK", um das Menu zu verlassen.

4.1.5 Workspace

Hier werden die vorhandenen Auflösungen aufgelistet. Wahlen Sie hier die entsprechende Auflösung für ihren Bildschirm.

2. Apply

Übernehmen Sie die Einstellungen mit dem Apply-Button.

HINWEIS!

Performance Skin

In der Resolution Auswahl konnen Sie auch fur ihre Auflösung enstsprechend eine kompakte Performance Skin wahren. In dieser vereinfachten Ansicht sind nur die wesentlichen Elemente darge-stellt, die Sie zum klassischen Mixen benöttigen. So wird hier bspw. auf Cue-Punkte, Effekte, Beat Match oder grober Label Monitor verzlichtet. Ein weiterer Vorteil dieser Ansicht ist der maximierte Library Bereich, deralanders auf Laptops mit kleiner Auflösung grober dargestell wird.

4.1.6 Shortcuts

1. Shortcut Setting File

Hier konnen Sie das Schnelltasten-Layout für ihre Tastatur auswahlen.

Zur Auswahl stehen:

• Spin_keyboardQWERTZ

(Deutschland, Österreich, Schweiz, Ungarn)

Spin_keyboardQWERTY

(Amerika, England, Niederlande, Italien, Skandinavien, Polen, Spanien, Portugal)

• Spin keyboardAZERTY

(Frankreich, Belgien)

1. Layout Preview

Hier wird die Tastaturbelegung in einer Vorschau dargestellt.

4.1.7 MIDI Controller

1. Activate MIDI

Hiermit aktivieren Sie die MIDI-Steuerung für Spin!

2. MIDI Device

Hier werdenCompatible MIDI-Controller aufgelistet, z.B. Reloop Digital Jockey (www.digital-jockey.dj).

3. MIDI Setup File

Hier werden die vorkonfigurierten MIDI-Konfigurations-Dateien aufgelistet.

4. Omni Mode

Ist diese Option aktiviert, empfängt Spin! auf allen MIDI-Kanälen.

HINWEIS!

Bitte überprüfen Sie regelmäßig Spin! auf Updates unter www.reloop-spin.de um beispelswelse neue MIDI-Mappings herunterzuladen.

4.2 Auto Search

Mit der Auto Search-Funktion konnen Sie ganz einfach Musikdaten auf Ihrer Festplatte lokalisieren und Ihrer Spin! Library hinzufugen halten.

1.Pfad

Hier wird der aktuell ausgewählte Pfad angezeigt.

2. Select Directory

Hiermit konnen Sie einzelnr Ordner auswahlen.

3.Add Directory

1sttheseOptionaktiviert,wirdeinOrdnerhinzugefugt.

4. All Drives

Wahlen Sie diese Option um automatisch alle Laufwerke ihrer Arbeitsumgebung auszuwahlen und nach Tracks zu durchsuchen.

5.Subdirectories

Ist diese Option ausgewählt, werden Unterordner bei der Suche bereits eingeschlossen.

6. No Duplicate

Ist diese Option aktiviert, werden bei erneuter Suehe im gleichen Ordner die bereits hinzugeführten Tracks nicht erneut der Spin! Library hinzugeführ.

7. Advanced Search

Hier konnen Kategorien wie Artist, Title oder Genre bei derSuche gefiltert werden.

8. Exact Search

1stthese Optionaktiviert,werdennurexaktübereinstimmendeErgebnissehinzugefugt.

9. All Fields Search

1sttheseOptionaktiviert,wird inallenKategoriefelderngesucht.

10. Initialize Spin! Library

Wirdthese Optionaktiviert,so wird die Spin!Libraryinitialisiert.

In den Track Preferences können Sie diese Einstellungen und Daten eines Tracks aktivieren. Sie erreichen die Track Preferences entweder unter dem Menüpunkt:

oder auch durch Rechtsklick auf den Track selbst in der Spin! Library.

4.3.1Infos

Hier können Sie diverse Informationen, wie z.B. Titel, Interpret oder Label, einsehen und editieren. Es können auch zusätzlich Kommentare zum Track gespeichert werden.

4.3.2 File

Hier werden Informationen zum Speicherort und zur Audio-Qualität angezeigt.

Hier können Sie diverse Einstellungen, wie Start- und Endpunkt, Loops oder Tempo einsehen und editieren.

4.3.4 Volume

Hier konnen Sie Gain, Pan oder Fade In/Out auf Wunsch für den Track voreinstellen.

4.3.5Lyrics

Hier konnen gegebenenfalls Songtexte eingetragen und eingesehen werden.

4.3.6 Cover

Hier kann ein Cover Artwork zum Track geladen und angezeigt werden.

4.3.7 Equalization

Hier konnen Sie EQ-Einstellungen vornehmen.

4.3.8 Cue Points

Hier konnen gegebenenfalls bis zu 10 Cue-Punkte vordefiniert werden.

4.3.9 Loop

Hier konnen gegebenenfalls bis zu 10 Loops vordefiniert werden.

4.4 MIDI Learning

Mit der Free MIDI Learning Funktion konnen Sie einzeln Software-ELEMENTe nach Wunsch mit MIDI-Befehlen zuweisen. Aktivieren Sie dazu die Free MIDI Learning Funktion durch Drucken der Schaltfläche in der Shortcut View oder unter File >Learning >Enable. Nun wahren Sie ein Element mit dem Mouse Cursor aus und verweilen einen Moment darauf. Das jewilige Element wird dann markiert. Bestätigen Sie den gewünschten MIDI-Hardware-Regler, um es dem Element zuzuweisen. Auf diese Weise konnen Sie mit MIDI-Keyboardn oder DJ Controllern die Spin! Software kontrollieren.

Deaktivieren Sie die Schaltfläche erneut, um den MIDI Learning Modus zu verlassen. Sie können im MIDI-Controller Menu (>File >Options >MIDI-Controller) neue MIDI-Presents anlagen, auswahlen und editieren.

5. MIDI MAPPING

I/O	FUNCTION	CHANNEL+ MIDI CODE	MIDI CODE	FUNCTION CODE	ACTION
O	MATCHA	09	90	01H	7FH:ON/00H:OFF
O	MATCHB	09	90	02H	7FH:ON/00H:OFF
O	LOOP/EXITA	09	90	03H	7FH:ON/00H:OFF
O	☆SHIFT	09	90	04H	7FH:ON/00H:OFF
O	LOAD1	09	90	05H	7FH:ON/00H:OFF
O	LOAD2	09	90	06H	7FH:ON/00H:OFF
O	- / IN A	09	90	07H	7FH:ON/00H:OFF
O	- / IN B	09	90	08H	7FH:ON/00H:OFF
O	CUE / SET A	09	90	09H	7FH:ON/00H:OFF
O	CUE / SET B	09	90	0AH	7FH:ON/00H:OFF
O	+ / OUT A	09	90	0BH	7FH:ON/00H:OFF
O	+ / OUT B	09	90	0CH	7FH:ON/00H:OFF
O	LOOP/EXIT B	09	90	10H	7FH:ON/00H:OFF
O	TRAX(ENCODE SW)	09	90	0DH	7FH:ON/00H:OFF
O	TRAX (ENCODE)	09	90	1BH	7FH:TURN RIGHT 00H:TURN LEFT
O	SHIFT & MATCHA	09	90	41H	7FH:ON/00H:OFF
O	SHIFT & MATCHB	09	90	42H	7FH:ON/00H:OFF
O	SHIFT & LOOP/EXITA	09	90	43H	7FH:ON/00H:OFF
O	SHIFT & LOAD1	09	90	45H	7FH:ON/00H:OFF
O	SHIFT & LOAD2	09	90	46H	7FH:ON/00H:OFF
O	SHIFT & - / IN A	09	90	47H	7FH:ON/00H:OFF
O	SHIFT & - / IN B	09	90	48H	7FH:ON/00H:OFF
O	SHIFT & CUE/SET A	09	90	49H	7FH:ON/00H:OFF
O	SHIFT & CUE/SET B	09	90	4AH	7FH:ON/00H:OFF
O	SHIFT & + / OUT A	09	90	4BH	7FH:ON/00H:OFF
O	SHIFT & + / OUT B	09	90	4CH	7FH:ON/00H:OFF
O	SHIFT & LOOP/ EXIT B	09	90	50H	7FH:ON/00H:OFF
O	SHIFT & TRAX (ENCODE SW)	09	90	4DH	7FH:ON/00H:OFF
O	SHIFT & TRAX (ENCODE)	09	90	5BH	7FH:TURN RIGHT 00H: TURN LEFT
O	FX1/ CLASSIC(VR) A	OB	B0	15H	00~7F
O	FX2/ CLASSIC(VR) A	OB	B0	16H	00~7F
O	FX3/ CLASSIC(VR) A	OB	B0	17H	00~7F
O	FX1/ CLASSIC(VR) B	OB	B0	18H	00~7F
O	FX2/ CLASSIC(VR) B	OB	B0	19H	00~7F
O	FX3/ CLASSIC(VR) B	OB	B0	1AH	00~7F
O	SHIFT & FX1/ CLASSIC(VR) A	OB	B0	55H	00~7F
O	FX2/ CLASSIC(VR) A	OB	B0	56H	00~7F
O	SHIFT & FX3/ CLASSIC(VR) A	OB	B0	57H	00~7F
O	SHIFT & FX1/ CLASSIC(VR) B	OB	B0	58H	00~7F
O	SHIFT & FX2/ CLASSIC(VR) B	OB	B0	59H	00~7F
O	SHIFT & FX3/ CLASSIC(VR) B	OB	B0	5AH	00~7F
I	MATCHA (LED)	09	90	01H	7FH:ON/00H: OFF
I	MATCHB (LED)	09	90	02H	7FH:ON/00H: OFF
I	LOOP/EXIT (LED)	09	90	03H	7FH:ON/00H: OFF
I	SHIFT(LED)	09	90	04H	7FH:ON/00H: OFF
I	LOAD1 (LED)	09	90	05H	7FH:ON/00H: OFF
I	LOAD2 (LED)	09	90	06H	7FH:ON/00H: OFF
I	- / IN A (LED)	09	90	07H	7FH:ON/00H: OFF
I	- / IN B (LED)	09	90	08H	7FH:ON/00H: OFF
I	CUE / SET A (LED)	09	90	09H	7FH:ON/00H: OFF
I	CUE / SET B (LED)	09	90	0AH	7FH:ON/00H: OFF
I	+ /OUT A (LED)	09	90	0BH	7FH:ON/00H: OFF
I	+ / OUT B (LED)	09	90	0CH	7FH:ON/00H: OFF
I	IN1 (LED)	09	90	11H	7FH:ON/00H: OFF
I	IN2 (LED)	09	90	12H	7FH:ON/00H: OFF
I	OUT1 (LED)	09	90	13H	7FH:ON/00H: OFF
I	OUT2 (LED)	09	90	14H	7FH:ON/00H: OFF

6. FAQ

6.1 Braucht man spezielle Nadeln für die Plattenspieler, um Spin! benutzen zu können?

Nein. Prinzipiell wird Spin! 2+ mit jeder Nadel funktionieren. Allerdings sollen ein paar Dinge sich chergestellt sein, um einen reibungslosen Ablauf zu erreichen: Die Nadelarf nicht abgenutzt sein und sie sollte nicht verdrecht sein. Sofern es sich um ein Headshell-System handelt, sollte sie richtig justiert sein. Außerdem sollte sie eine möglichst hohe Ausgangsspannung haben, um ein „reines“ Timecodesignal an die Software zu schicken. Aus thisem Grund ist Spin! 2+ ebenfalls im Bundle mit den ORTOFON DIGITRACKS erhältlich. Durch die Ortofon „Concorde“-Bauart entfalt das Justieren der Nadel unter einer Headshell - die sehr hohe Ausgangspannung von 8mV garantiert ein „kräftiges“, weniger störungsanfalliges Timecodesignal.

Generell ist jeder Plattenspieler mit Spin! 2 kompatibel. Je better der Plattenspieler (z.B. Reloop RP-6000 MK6), besoin better die Resultate (Scratch-Verhalten, Gleichlaufschwankungen).

6.2 Kann man die Timecodevinyls auch einzel nachkaufen?

NatuRlich. Timecodevinyls verschleiben Schneller als normale Vinyls, da sie wahrend des Auflegens nicht gewechselt werden. Abgesehen von der normalen Abnutzung und den Kratzern, die sich daraus ergeben, setzen Staub, Fett und Dreck den Platten ganz schon zu. Aus thisem Grund gibt es im Fachhandel Ersatzvinyls in den Farben Schwarz, MattweiB und Giftgrun.

6.3 Warum erkennt der Computer das Spin! 2+ Interface nicht?

Das kann verschiedene computerbezogene Grunde haben. Als erstes empfehlen wir samentliche anderen USB-Geräte vom Computer abzuziehen, um Konflikte (z.B. mit anderen Soundkarten) auszuschreiben. Des weiteren ist es nach Möglichkeit zu vermeiden, das Interface über einen Hub mit dem Rechner zu verbinden. Muss unbedingt ein USB-Veränderungskabel benutzt werden, so gilt die Regel „so lange wie nötig, so kurz wie möglich".

6.4 Wieso kommt von einem Plattenspieler kein Timecodesignal an? Ein Plattenspieler kann problemos MP3s abspielen, nur der Zweite will partout nicht Funktionieren, weil Spin! meldet, dass es kein Timecodesignal gefunden hat?

Wenn unter „Options / Timecode“ nur EINE oder KEINE Wellenform dargestellt wird, liegt ein Problem mit der Verkabelung zwischen Nadel und Interface vor. Damit Spin! Funktionieren kann, MUSSEN eine rote und eine weiß Sinuswelle dargestellt werden (nur der Klarheit halber: das sind ZWEI Wen-len PRO FENSTER)!

Als Erstes sollen beide Nadeln untereinander ausgetauscht werden, um zu überprüfen, ob das Problem weiterhin besteht. Wenn das Problem zusammen mit der Nadel zum anderen Plattenspieler wandert, dann ist die Nadel entweder kaputt oder die Kontakte sind verdrecht. Um sie zu reinigen benutzt man ein Wattestächen und etwas Reinigungslalkohol, das gleiche sollte auch mit den Kontakten im Tonarm geschehen.itte KEIN Kontakspray in den Tonarm spruhen! Man kann überprüfen, ob wieder ein Stereosignal anliegt indem man eine normale Platte abgespiel und mit dem PanRegler am Mischpult sicherstell das Links und Rechts etwas zu horen ist. Sollen beiden Nadeln auf z.B. dem rechten Turntable tadellos Funktionieren, aber beim Linken nicht - owohl die Kontakte im Tonarm grundlich gereinigt wurden - dann besteht noch die Mochlichkeit, dass die Kabel an demem Plattenspieler defekt sind. Diese sollen dann ausgetauscht werden. Sollen die Kabel fest installiert sein, so sollen in dem Fall der Handler oder eine qualifizierte Werkstatt um Hilfe gebeten werden.

6.5 Warum Ist nur ein Pfeifen zu horen?

"Vinyl Bypass" (rechts über dem Label Monitor) ist aktiviert.

Da der Timecode essentiell aus einem Pfeifen besteht, kann man these nun horen. Einfach den Bypass deaktivieren und die Kontrollvinyls steuern weiter die digitalen Tracks.

6.6 Wieso lauf der Track ruckwarts?

Der Plattenspieler ist evtl. falsch am Interface angeschlossen, d.h. rechtter und linker Kanal sind vertauscht. Die Kabel sollen andersrum ans Interface angeschlossen werden und alles lauft wieder vorwärts. Sollte aus irgend einem Grund die Verkabelung schlecht zu erreichen sein, dann kann man unter „File -> Options -> Timecode" ein Häkchen in die Box bei „Left/Right Inverse" setzen, das hat den gleichen Effekt wie das Umstöpseln der Kabel. Trotzdem ist es empfehlenswertter, die Verkabelung richtig herum angeschlossen zu haben.

6.7 Ist es möglich staat mit 33 RPM mit 45 RPM aufzulegen?

Ja. unter „File -> Options -> Timecode" das Häkchen im Kasten „45 RPM" aktivieren und Spin! neu kalibrierten (dabei darauf auf achtenden, dass der Pitchfader am Plattenspieler bei 0% steht).

6.8 Warum werden beide Tracks auf dem gleichen Kanal abgespielt?

Beide Player haben den gleichen OUT PORT zugewiesen. Im Info Screen auf die Ziffer hinter „Out Port" klichen um die Zuweisung zu ändern. Typischerweise wird der linke Kanal auf Port 1 und der rechte Kanal auf Port 2 gestellt werden.

6.9 Warum kommt kein Signal?

Es gibt mehrere Möglichkeit warum nichts zu horen ist. Es zahlit sich aus, diese Beste der Reihe nach durchzugehen, um dem Fehler auf die Spur zu kommt:

• Ist das Mischpult/ der Verstärker angeschaltet? Sind die Gainregler und Linefader sowie der Masterregler aufgedreht? Ist der korrekte Engang gewählt (Phono staat Line)?
• Ist die Vinylkontrolle aktiviert (Schalter „Vinyl" unter dem Label Monitor muss grün sein)?
• Ist Spin! 2+ für die Steuerung mit Vinyl eingerichtet?
• Stimmt die Verkabelung?
• Wird das Timecodesignal erkannt?
• Ist ein Mikrofon eingesteckt? Micro abziehen, es blockiert Input 1.
• Ist im Info Screen der richtige Out Port eingestellt? Linker Player: Out Port 1, rechter Player: Out Port 2.

6.9.1 Kann das Interface auch als Soundkarte verwendet werden?

Das Spin! 2+-Interface kann auch als Soundkarte mit zwei Stereo-Eingängen und zwei Stereo-Ausgangen fungieren. Desweiteren hat das Interface einen Mikrofoneingang mit regelbarem Eingangspegel. Ist ein Mic eingesteckt, so Funktioniert es anstelle von Stereoinput 1.

6.9.2 Was Ist mit einer Shure M44-7 zu beachten?

These Nadelin benötigen eine Phaseninversion. Unter „File -> Options -> Timecode" das Häkchen bei „Phase Inverse" setzen.

6.9.3 Wieso sind hin und wieder Sprünge in der Musik zu horen?

Die Ursache hierfür ist eine langsame Festplatte. Eine Lösung ist unter „Options -> System" die Einstellung „Load Tracks to RAM" auf „rapid" zu setzen. Desweiteren empfehl't es sich, damit zu sorgen, dass die Festplatte, auf der sich die Tracks befinden, defragmentiert ist, um die Lesezugriffe zu beschleunigen.

6.9.4 Warum schwankt die Geschwindigkeit / der Pitch beim Abspielen?

Dafur kann es verschiedene Grunde geben:

Spin! ist nicht kalibriert
Die Nadel ist verstaubt / dreckig
- Das Auflagegewicht der Nadel ist zu hoch
Die Nadel ist verschlüssen
- Das Timecodevinyl ist verschlissen (Kratzer, cue burn) oder verschmutzt

6.9.5 Gibt es eine Automix / Partymix-Funktion?

Ja. Einfach ein paar Tracks in die Spin! List (nicht die Spin! Library) laden und mit mit einem Rechtsklick „Play Spin! List" auswahlen. Die Tracks in der Spin! List werden nun von beiden Playern abwechselnd gespielt.

6.9.6 Wie optimiere ich myen Computer für Spin! ?

Ein gut und stabil laufender Computer ist eine wichtige Voraussetzung, um mit Spin! zuverlüssig arbeiten zu konnen. Es gibt ein paar Kniffe den Rechner zu optimieren:

• In der Systemsteuerung unter „System -> Erweitert" die Einstellungen zur Systemleistung öffnen-Hier die Einstellung „Für optimale Leistung anpassen" wahren
• Energiesparmodi und andere Hintergrundprogramme (Virencsanner, Netzwerkmonitor, etc.) abschalten
• Netzwerkverbindungen und LAN / WLAN deaktivieren
• In der Systemsteuerung unter „System -> Erweiter“ die Einstellungen zur Systemleistung öffnen. Hier unter „Erweiter“ die Priorität für Prozessorleitung auf „Hintergrunddienste“ stellen
  Die Festplatten defragmentieren
• Keine anderen Programme parallel zu Spin! laufen halten
• Um die Performance zu steigern, kann unter „File -> Options" ein Häkchen in die Box „Sound before Graphic priority" gesetzt werden

6.9.7 Was kann man machen, wenn ein Brummen oder Surren bei Verwendung eines Laptops zu horen ist?

Versuchen Sie das netzteil vom Laptop abzuziehen. Sollte jetzt kein Brummen mehr zu horen sein, so ist dies ein Erdungs- bzw. Massenschleife-Problem. Sie konnen versuchen das Problem durch folgende Maßnahmen zu beheben:

• Verwenden Sie ein Netzeiladapter ohne Erdung.
  Versuchen Sie all ihre Geräte an nur einen Stromkreis anzuschlieben.
• Versuchen Sie Netzkabel und Cinch-Kabel getrennt zu verlegen, so dass sie sich nicht berühren.
• Überprüfen Sie ob Ihr Plattenspieler korrekt geerdet wurde.
• Schalten Sie einen Anti-Brumm-Filter dazwischen.

6.9.8 Wieso ist das Signal verzerrt, zu Bass-lastig oder die Höhen fehlen?

Bitte überprüfen Sie, ob die Out-Ports des Spin! 2+ Interfaces an den Line-Inputs des Mixers angeschlossen sind (nicht am Phono-Input).

7. SCHNELLTASTENÜBERSICHT

8. SPIN! 2+ INTERFACE-SPEZIFIKATIONEN

1. GENERAL SECTION

MODEL: SPINU2A

POWER SOURCE: USB5V, 500mA

DIMENSION: 180(W) x 137(D) x100.2(H) mm

WEIGHT: 0.78 kg

2 FEATURES:

Neue Hardware gefunden

Reloop Spin! Interface

Neue Hardware gefunden

USB-Audiogerät

Neue Hardware gefunden

Die neue Hardware wurde installiert und kann jetzt verwendent werden.

NOTE!

3.6.3 www.reloop-spin.de
