BEDIENUNGSANLEITUNG T8004 Rockford Fosgate

Lieber Kundin, lieber Kunde,

wir gratulieren Ihnen zu ihrem Kauf von Autoaudioverstärkern der besten Marke weltweit. Wir bei Rockford Fosgate sind Fanatiker, wenn es um die Beste musikalische Reproduktion goes, und freiuen uns darüber, dass Sie unser Produkt gewählt haben. Durch jahrelange Ingenieurserfahrung, Handwerkskunst und kritische Testverfahren haben wir ein weites Spektrum an Produkten geschaffen, die die Musik mit aller Klarheit und Klangscheinheit reproduziert, die Sie verdienen.

Zur maximalen Performance empfehlen wir, dass Sie Ihr neues Rockford Fosgate Produkt von einem Vertragshandler von Rockford Fosgate einbauen halten, da wir durch das Rockford Technical Training Institute (RTTI) spezialisierte Ausbildung bieten.itte lessen Sie ihre Garantie und bewahren Sie ihre Quittung und Originalverepackung zum eventuellen späteren Gebrauch auf.

Hervorragende Produkte und kompetenter Einbau sind nur Teile des Puzzles, wenn es um Ihr System geh. Vergewissern Sie sich, dass derjenige, der Ihr System einbaut, nur authentischen Installationszubehr von Connecting Punch bei ihrem Einbau verwendet. Connecting Punch führt alles von RCA- und Laufsprecherkabeln zu Stromkabeln und Batterieadaptern. Bestehen Sie darauf! SchlieBlich verdient Ihr neues System nur das Beste.

Um Ihrem neuen Rockford Fosgate Image den letzten Schliff zu geben, bestellen Sie ihre Rockford Accessoires. Dazu gehört alles von T-Shirts und Jacken zuappen und Sonnenbrillen.

Eine kostenlose Broschüre über Rockford Fosgate Produkte und Rockford Accessoires

besuchen Sie uns im Web unter: www.rockfordfogate.com

oder wahlen Sie in den USA I-800-669-9899 oder FAX I-800-398-3985.

Anrufer aus anderen Ländern wahrenitte zunachst die Landervorwahl +001.

PRAKTIZIEREN SIE SICHEREN SOUND

Fortgesetzte Gerauschdruckpegel von über 100 dB konnen beim Menschen zu permanentem Hörverlust führen. Leistungsstarke Autosoundsysteme konnen Gerauschdruckpegel erzeugen, die welt über 130 dB liegen.itte wenden Sie gesunden Menschenverstand an und praktizieren Sie sicheren Sound.

Falls Sie nach der Lektüe Ihrer Gebrauchsanleitung noch Fragen hinsichtlich thesees Produkts haben, empfehlen wir, dass Sie einen Rockford Fosgate Vertragshandler kontaktieren. Wenn Sie weitere Fragen haben, konnen Sie uns direkt unter I-800-669-9899 anrufen. Bei Ihrem Anruf haben Sieitte die Seriennummer, Modellnummer und das Kaufdatum griffbereit.

Die Seriennummer befindet sich auf der Außenseite der Verpackung.itte notieren Sie diese Nummer nachfolgend, so dass sie stets bei ihren Unterlagen ist. Sie dient zur Verifizierung ihrer Werksgarantie und kann sich als nützlich erweisen, sollte Ihr Gerätjemals gestohlen werden.

Seriennummer:

Modellnummer:

INHALTSVERZEICHNIS

Einleitung 2

Sicherheitshinweise. 3

Designcharakteristiken. 4

Einbau 5-10

Einbauüberlegungen. 5

Befestigungsstellen. 5

Batterie und Aufladung 6

Verkabelung des Systems 6

Betrieb 11-12

Para-Punchbass-Fernbedienung. 11

Lautstärke einstellen 12

Crossover-Frequency einstellen 12

Fehlerbeseitigung 13

Technische Daten 14

Informationen zur beschränkten Garantie15

HIER GEHT'S LOS

Willkommen bei Rockford Fosgate! These Anleitung bietet dem Besitzer, Verkauf der Einbauenden Informationen. Kurzfasste Informationen zum Einbau these Products finden sich im Abschnitt „Einbau" dieser Anleitung. Andere Informationen konnen Sie mithilfe des Inhaltsverzeichnisses auffinden. Wir bei Rockford Fosgate haben uns sehr darum bemührt, dass alle in dieser Anleitung enthaltenen Informationen auf dem neusten Stand sind. Da wir unsere Produkte bereits ständig weiterentwickeln, konnen sich diese Informationen bereits ohne Ankündigung ändern.

SICHERHEITSHINWEISE

!WARNUNG

Dieses Symbol mit dem Wort „WARNUNG“ soll den Benutzer auf wichtige Hinweise aufmerksam machen. Nichtbeachtung der Hinweise führt zu schweren Verletzungen oder Tod.

VORSICHT

Dieses Symbol mit dem Wort „VORSICHT“ soll den Benutzer auf wichtige Hinweise aufmerksam machen. Nichtbeachtung der Hinweise kann zu Verletzungen oder Schäden am Gerät führen.

VORSICHT:itte lessen Sie zur Vermeidung von Verletzungen und Schaden am Gerät die Hinweise in dieser Anleitung.Wir möchten, dass Ihnen these System Freude, nicht Kopfschmerzen bereitet.

VORSICHT: Wenn Sie beim Einbau des Geräts unsicher sind, halten Sie esitte von einem qualifizierten Rockford Fosgate Techniker einbauen.

VORSICHT: Entfernen Sie vor dem Einbau den negative Batteriepol, um Schäden am Gerät, Feuer bzw. mögliche Verletzungen zu vermeiden.

INHALT DES KARTONS

Entweder ein Modell T3002 Power-Zweikanalversteller oder T4004 Power-Vierkanalversteller

Einbau- und Bedienungsanleitung Befestigungszubehor Para-Punchbass-Fernbedienungsset mit Kabel

Das jedem Verständner beiliegende Zubehörset enthalt das Zubehör, das zur Befestigung des Verständers im Fahrzeug nötig ist.

Die neusten Informationen über alle Rockford Produkte finden Sie auf unserer Web site im Internet.

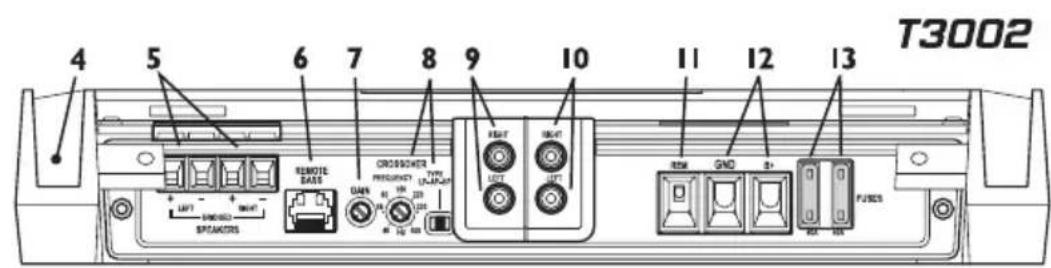

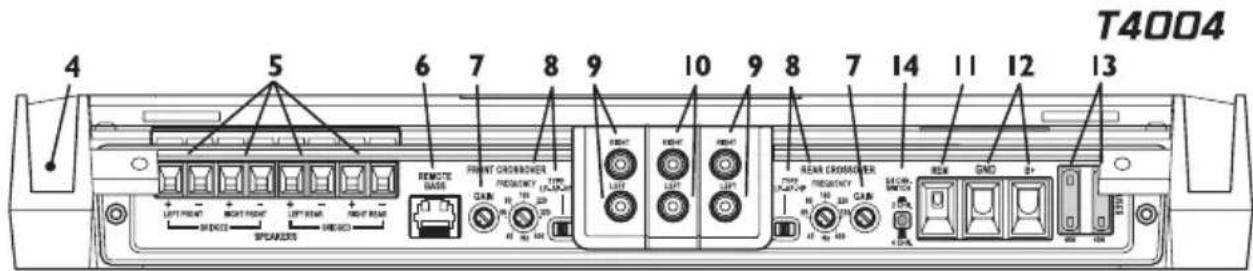

1. Betriebs-LED (Oberseite des Geräts - nicht gezeigt) - Diese blaue LED leuchtet auf, wenn das Gerät betriebsbereit ist.
2. Thermal-LED (Oberseite des Geräts - nicht gezeigt) – Diese rote LED leuchtet auf, wenn der Verständärer die dritte Stufe des thermalen Schutzes erreicht hat. Wenn dies eintritt, schaltet sich der Verständärer zum Abkühlen aus.
3. Schutz-LED (Oberseite des Geräts - nicht gezeichnet) - Diese gelbe LED leuchtet auf, wenn ein Kurzschluss oder eine zu geringe Impedanz an den Laufsprecheranschlüssen erkannt wird. Wenn dies eintritt, schaltet sich der Veränder automatisch aus.
4. Aluminiumguss-Kuhlkorper - Der Aluminiumguss-Kuhlkorper des Power-Verstärkers führt die durch die Schaltungsbauteile des Verstärkers erzeugte Wärme ab.
5. Lautsprecheranschlüsse - Die hochbelastbaren, vernickelten Klemmkabelanschlüsse (+ und-)nehmen Kabel der Stärken 8 bis 18 AWG auf.
6. Bassfernbedienung - Verständt die Niedrigfrequenzinformationen, um Straβengeräische zu übertonen und die Basse unüberhörbar zu machen. Die Bassfernbedienung ist eine enge Bandanpassung bei 45Hz , von 0 dB bis +18 dB variabel, mit einem Gyrator-basierten Punch-EQ, der Freqenzverschiebung bei Boost eliminiert. Die Verbindung wird durch ein RJ-45 Kabel erstellt und kann für leichten Reglerzugang auf verschiedene Weisen eingebaut werden. Ein wahlweiser Fernbedienungs-Parapunchbass ist erhältlich, der einen einstellbaren Mittenfrequenzregler mit dem einstellbaren Boost-Regler hinzufugt.
7. Lautstärkeregler - Der Eingangslautstärkeregler ist werkseitig so eingestellt, dass er der Leistung der meisten Source-Geräte entspricht. Er kann den Ausgangspegeln einer Vielzahl von Source-Geräten angepasst werden.
8. Varierbares Crossover - Die Veränder haben einen eingebauten 12 dB/Oktav Butterworth-Filter mit wahlweism Betrieb im Hochpass (HP), Allpass (AP) oder Niedrigpass (LP) von 40 Hz bis 400 Hz variierbar.
9. RCA-Anschlüsse - Die genormten RCA-Anschlüsse ermöglich eingesamte Anschlieben des Signalpegeleingangs. Sie sind platinplattiert, um der Signalverschlechterung verursachenden Korrosion zu widerstehen.
10. RCA-Durchgangsausgabe - Der Durchgang bietet eine bequeme Quelle zum Daisy-Chaining eines zusätzlichen Verstärkers, ohne einen weiteren Satz von RCA-Kabeln vom vorderen Bereich des Wagens zum hinten befindlichen Verstärker zu verlegen.
11. Fernbedienungsanschluss - Der hochbelastbare, vernickelte, unverlierbare C-Klemmkabelanschluss nimmt Kabel der Stärken 12 bis 24 AWG auf. Diese Anschluss wird dazu benutzt, den Verständner per Fernbedienung ein- bzw. auszuschalten, wenn +12 V Gleichstrom angelegt werden.
12. Stromanschlüsse - Die Strom- und Erdungsanschlüsse sind vernickelte, unverlierbare C-Klemmkabelanschlüsse undnehmen Kabel bis Stärke 4 AWG auf.
13. Sicherungen - Diese ATC-Sicherungen sind im Falle eines Versagens leicht zugänglich. Sicherungen müssen stets durch den gleichen Typ und die gleiche Stärke ersetzt werden. Der Bemessungsstrom der Sicherungen ist in den Technischen Daten angegeben.
14. 2/4-Kanalschalter (Nur T4004) - Das Eindrücken these Schalters schaltet die Eingänge in die Zweikanalfunktion und ermöglicht den Anschluss der vorderen Eingänge allein bei einem Vierkanalausgang.

EINBAUÜBERLEGUNGEN

Die nachfolgenden Werkzeuge werden für den Einbau besteht:

Spannungs- und Widerstandsmesser

Abisolierzange

Drahtkripper

Drahtschere

Kreuzschraubenzieher Nr. 2

Batteriestützenschlussel

Handbohrer mit verschiedenen Bohrspritzen

Schrumpfschlauch (3 mm Durchmesser)

Verschiedene Anschlussteile

Angemessene Lange—Rotes Stromkabel

Angemessene Lange—Fernbedienungsanschaltkabel

Angemessene Lange—Schwarzes Erdungskabel

Dieser Abschnitt konzentriert sich auf Erwägungen hinsichtlich des Einbau Ihres neuen Verständerkers im Fahrzeug. Vorausplanung Ihres System layouts und der besten Verkabelungsrouten spart Zeit beim Einbau. Prüfen Sie bei der Wahl eines Layouts für Ihr neues System, ob alle Komponentenleitung erreichbar sind, um Einstellungen vorzunehmen.

VORSICHT: Wenn Sie beim Einbau des Geräts unsicher sind, halten Sie esitte von einem qualifizierten Rockford Fosgate Techniker einbauen.

VORSICHT: Entfernen Sie vor dem Einbau den negativen Batteriepol, um Schaden am Gerät, Feuer bzw. mögliche Verletzungen zu vermeiden.

Befolgen Sie vor dem Einbau diese einfahren Regeln:

1. Lesen Sie die Anleitung sorgfältig, bevor Sie versuchen das Gerät einzubauen.
2. Entfernen Sie vor dem Einbau aus Sicherheitsgründen das negative Kabel von der Batterie.
3. Um die Montage zu erreichtern, empfehlen wir, alle Kabel vor der Befestigung des Source-Geräts zu verlegen.
4. Verlegen Sie alle RCA-Kabel dicht zusammen und im Abstand zu jeglichen Hochstromkabeln.
5. Verwenden Sie nur Qualitätsstecker, um einen verlüsslichen Einbau zu gewährleisten und Signal- und Stromverlust zu minimieren.
6. Denken Sie nach, bevor Sie bohren! Achten Sie daraufuf, nicht in den Benzintank, die Benzin-, Brems- oder hydraulische Leitungen,Vakuumleitungen oder Elektrokabel zu schneiden oder zu bohren, wenn Sie an einem Fahrzeug arbeiten.
7. Verlegen Sie Kabel nie unter dem Fahrzeug. Die Kabel im Fahrzeug zu verlagen, bietet den besten Schutz.
8. Vermeiden Sie es, Kabel über scharfe Kanten zu verlegen.Verwenden Sie Gummi- oder Plastikringe, um Kabel zu schützen, die durch Metall verlegt werden (besonderss die Feuerwand).
9. Schützen Sie die Batterie und das elektrische System IMMER durch ordnungsgemäße Sicherungen vor Schäden. Installieren Sie die entsprechende Sicherungshalterung und Sicherung auf dem +12V Stromkabel maximal 45 cm vom Batteriepol.
10. Kratzen Sie bei der Erdung über das Fahrgestell alle Farbe vom Metall, um eine gute, saubere Erdungsverbindung zu gewährleisten. Erdungsverbindungen sollen so kurz wie möglich und stets an Metall angeschlossen sein, das an die Karosserie oder das Fahrgestell geschweit ist.

BEFESTIGUNGSSTellen

Motorraum

Das Gerätarf nicht im Motorraum installiert werden. Ein solcher Einbau führt zum Verlust der Garantie.

Einbau im Kofferraum

Vertikale Befestigung des Verstärkers ermöglich adäquates Kühlen des Verstärkers.

Befestigung des Verstärkers auf dem Boden des Kofferraums bietet die Beste Kuhlung des Verstärkers.

Befestigung des Verstärkers mit der Oberseite nach unten am Kofferraumdeckel erhögt adäquate Kuhlung des Verstärkers.

Einbau im Innenaum

Befestigung des Verstärkers im Innenaum ist möglich, solange gewährleistet ist, dass der Verstärker genugend Luftzufahr hat, um sich selbst zu kühlen. Wenn Sie den Verstärker unter dem Fahrzeugtiz befestigen, muss ein Luftspalt von wichtstens 2,54 cm um den Kuhlkörper des Verstärkers herum vorhanden sein.

Befestigung des Verstärkers bei einem Luftspalt von weniger als 2,54 cm um den Kuhlkörper des Verstärkers herum bietet keine ordnungsgemäß Kuhlung und wird sich negativ auf die Leistung des Verstärkers aus.Von ihr wird dringend abgeraten.

BATTERIE UND AUFLADUNG

Verstärke belasten die Fahrzeugbatterie und das Ladesystem zusätzlich. Wir empfehlen, die Lichtmaschine und den Batteriezustand zu überprüfen, um zu gewährleisten, dass das elektrische System genugend Kapazität hat, um die zusätzliche Belastung durch ihr Stereosystem zu verkraften. Gewöhnliche elektrische Systeme, die sich in gutem Zustand befinden, sollenn in der Lage sein, die zusätzliche Belastung durch einen beliebigen Verstärke der Power-Serie problemlos zu verkraften, jedoch kann sich die Lebensdauer der Batterie und Lichtmaschine etwas reduzieren. Wir empfehlen die Verwendung einer hochbelastbaren Batterie und eines Energiespeicherungskondensators, um die Leistung Ihres Verständers zu maximieren.

VERKABELUNG DES SYSTEMS

VORSICHT: Wenn Sie beim Einbau des Geräts unsicher sind, halten Sie esitte von einem qualifizierten Rockford Fosgate Techniker einbauen.

VORSICHT: Entfernen Sie vor dem Einbau den negative Batteriepol, um Schäden am Gerät, Feuer bzw. mögliche Verletzungen zu vermeiden.

VORSICHT: Vermeiden Sie es, Stromkabel in der Nähe von niedrigaktiven Eingangskabeln, der Antenne, Stromleitungen, empfindlichem Gerät oder Halterungen zu verlagen. Die Stromkabel leiten erheblichen Strom und konnen Gerausche im Audiosystem verursachen.

I. Planen Sie die Kabelrouten. Die RCA-Kabel sollen nicht zusammen bleiben, aber von den Stromkabeln des Verstärkers und anderen Hochleistungszubehör, insbesondere von elektrischen Motoren isoliert sein. Dies dient dazu, die Kupplung von Geräuschen aus elektrischen Strahlungsfeldern in das Audiosignal zu verhindern. Werden Kabel durch die Feuerwand oder andere Metallbarrieren geführt, die Kabel zur Vermeidung von Kurzschlüssen mit Plastik- oder Gummiringen schützen. Die Kabel zunachst etwas länger halten und erst später exakt anpassen.

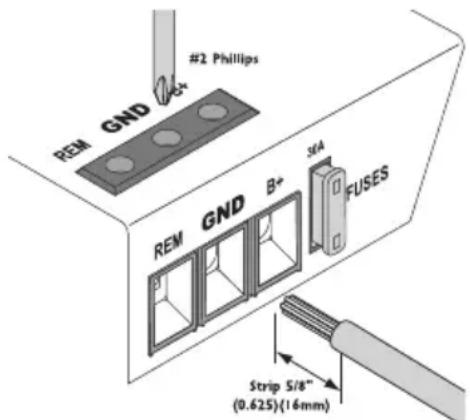

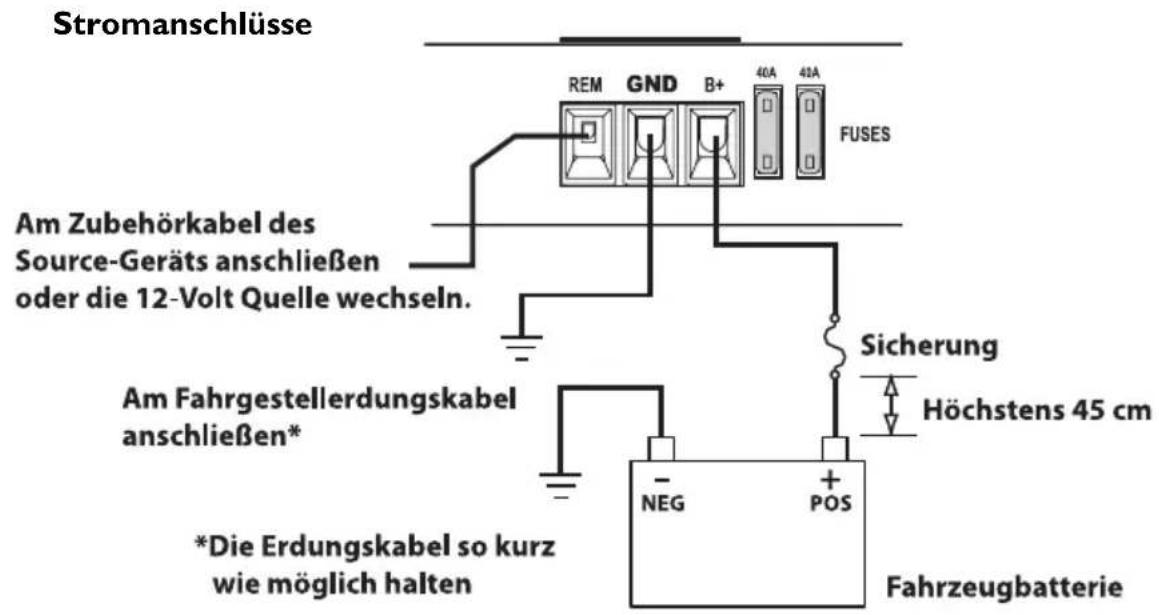

2. Das ROTE Kabel (Stromkabel) durch Abisolieren von 1,5 cm am Kabelende zur Befestigung am VerstärkerVBoreiten. Das blanke Kabel in den B^+ -Anschluss einfahren und die Einstellschraube zur Befestigung des Kabels anziehen.

HINWEIS: Das B+-Kabel muss maximal 45 cm von der Fahrzeugbatterie mit einer Sicherung ausgestattet sein. Den Sicherungshalter unter der Motorhaube anbringen und gewährleisten, dass die Anschlüsse wasserdicht sind.

1. Das ROTE Kabel (Stromkabel) maximal 45~cm von der Batterie abisolieren und einen Inline-Sicherungshalter einspleiben. Der Bemessungsstrom der zu verwendenden Batterie ist in den Technischen Daten aufgeführrt. Zunachst noch KEINE Sicherung einsetzen.
2. Vom Batterieende des Stromkabels 13 mm Isolierung abziehen und einen groben, ringfornigen Stecker zur Befestigung am positiven Batteriepol an das Kabel crimpen. Die Sicherung noch nicht anbringen.
3. Das SCHWARZE Kabel (Erdungskabel) zur Befestigung am Veränder durch Abziehen von 1,5 cm der Isolation am

KabelendeVBorbereiten.Das freigelegte Kabel in den GND-Pole einfahren und die Befestigungsschraube anziehen.Den Untergrund am Fahrgestell durch Abkratzen der Farbe von der Metalloberflache und sorgfaltiges Reinigen des Bereichs von Schmutz und Schmiere VBorbereiten.Die Isolation am anderen Ende des Kabels abziehen und einen ringformigen Stecker anbringen. Das Kabel mittels einer nichteloxierten Schraube und einer Sternunterlegscheibe am Fahrgestell befestigen.

HINWEIS: Die Länge des SCHWARZEN Kabels (Erde) sollte so kurz wie möglich gehalten werden, jedoch stets maximal 75 cm.

1. Das Fernbedienungseinschaltkabel durch Abisolieren von 1,5 cm am Kabelende zur Befestigung am Verträger vorbereiten. Das blanke Kabel in den Fernbedienungsanschluss einführen und die Einstellschraube zur Befestigung des Kabels anziehen. Das andere Ende des Fernbedienungskabels an eine geschaltete, positive 12 V-Quelle anschließen. Die geschaltete Spannung wird gewöhnlich vom Einschlaptanschluss für externe Verträger am Source-Gerät genommen. Ist ein solcher Anschluss am Source-Gerät nicht vorhanden, wird empfehlen, einen mechanischen Schalter in eine Leitung mit einer 12 V-Quelle einzubauen, um den Verträger zu aktivieren..
2. Den Verstärker gut am Fahrzeug oder Verstärkergestell befestigen. Darauf achten, dass der Verstärker nicht an Papp-oder Plastikpanelen befestigt wird. Dies kann dazu führen, dass die Schrauben sich durch Straβenvibrationen oder plötzliches Anhalten aus den Panelen lose.
3. Vom Quellsignal durch Einstöpseln der RCA-Kabel in die Engangsbuchsen am Veränderer anschließen.

VORSICHT: Vor dem Anschlieben von RCA-Kabeln stets gewährleisten, dass die Stromzufahr zum Veränder abgeschalte oder enternt wurde. Andernfalls konnen Verletzungen oder Schäden am Veränder bzw. den angeschlossenen Componenten verursucht werden.

1. Die Lautspeicher anschlieben.Von den Enden der Lautspeicherkabel 13 mm Isolation abziehen, dann die Kabel in das Lautspeicheranschlussstück einfahren und die Befestigungsschraube fest anziehen. Die Lautspeicherkabel NICHT über das Fahrgestell erden, da dies zu unstabilet Betrieb führen kann.
2. Eine abschlussende Prüfung des gesamten Kabelsystems durchfuhren, um zu gewährleisten, dass alle Verbindungen akkurat sind. Alle Strom- und Erdungsverbindungen auf durchgeriebene Kabel und lose Verbindungen prufen, die Probleme verursachen konnten. Inline-Sicherung in der Höhe des Batterieanschlusses einbauen.

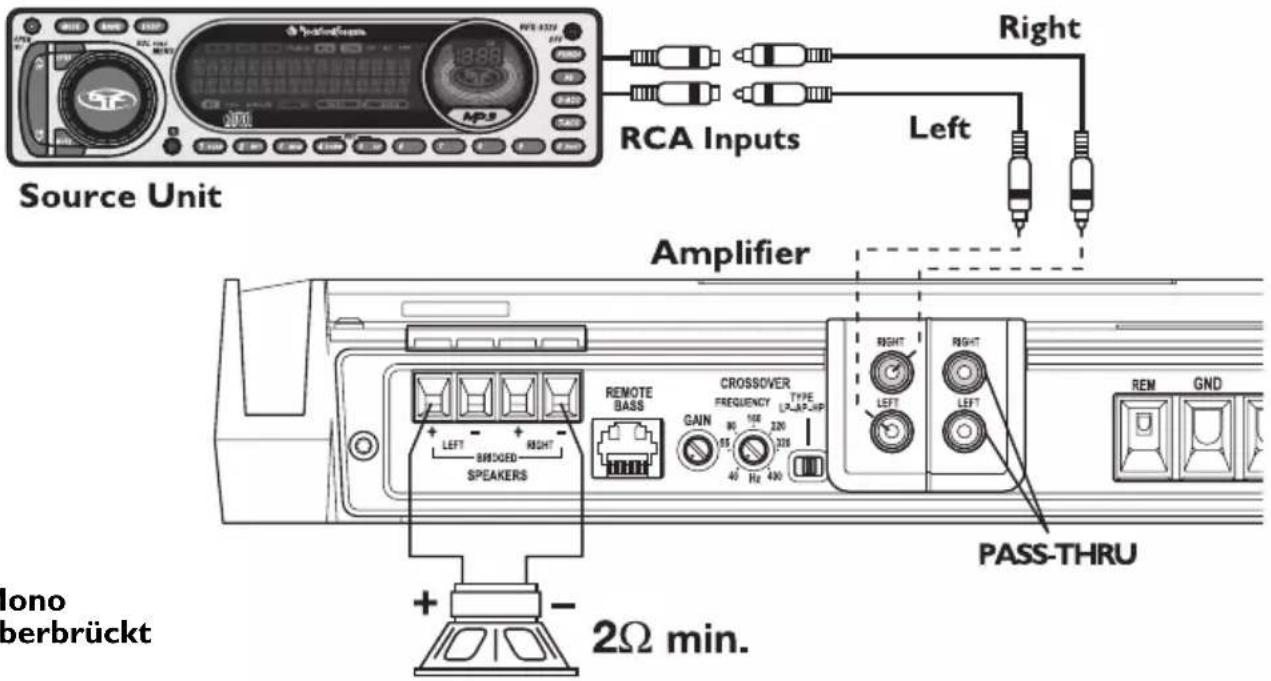

HINWEIS: Beachten Sie die Diagramme zur ordnungsgemäßen Signalpolarität.

VORSICHT: These Veränderungen nicht für Impedanzbelastungen unter 1Ω stereo und 2 Überbrückt empfohlen.

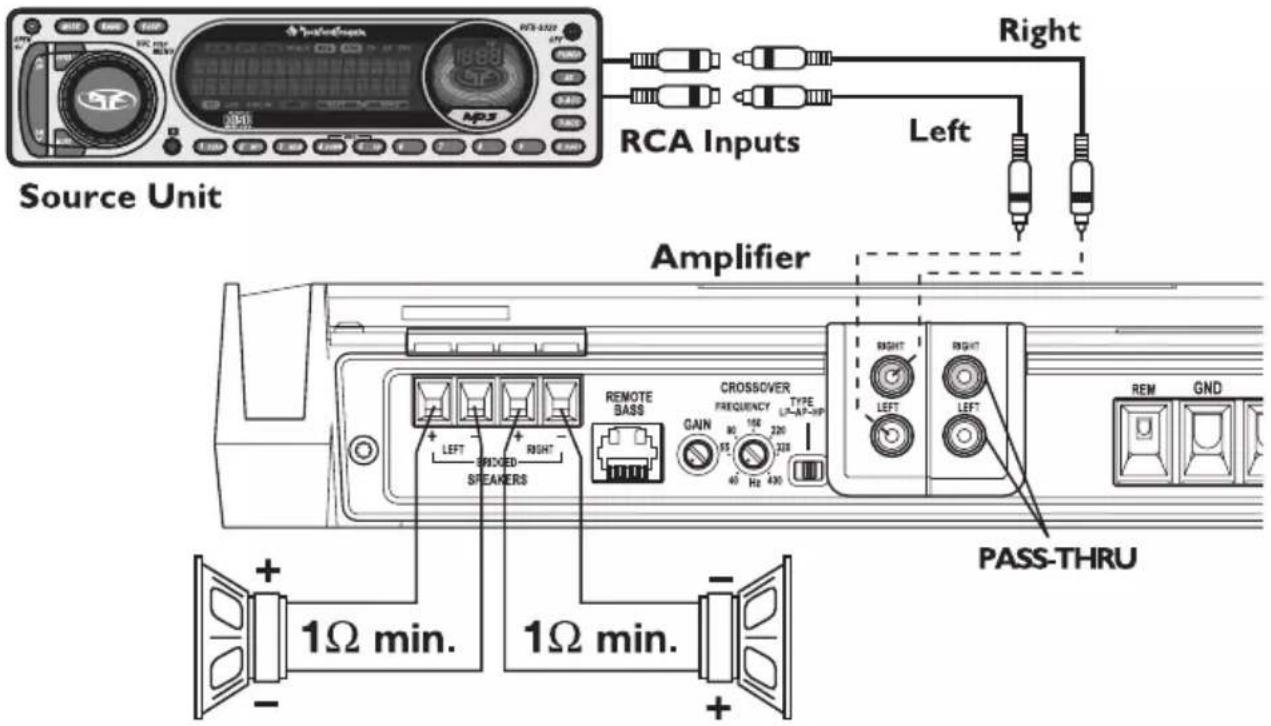

T3002

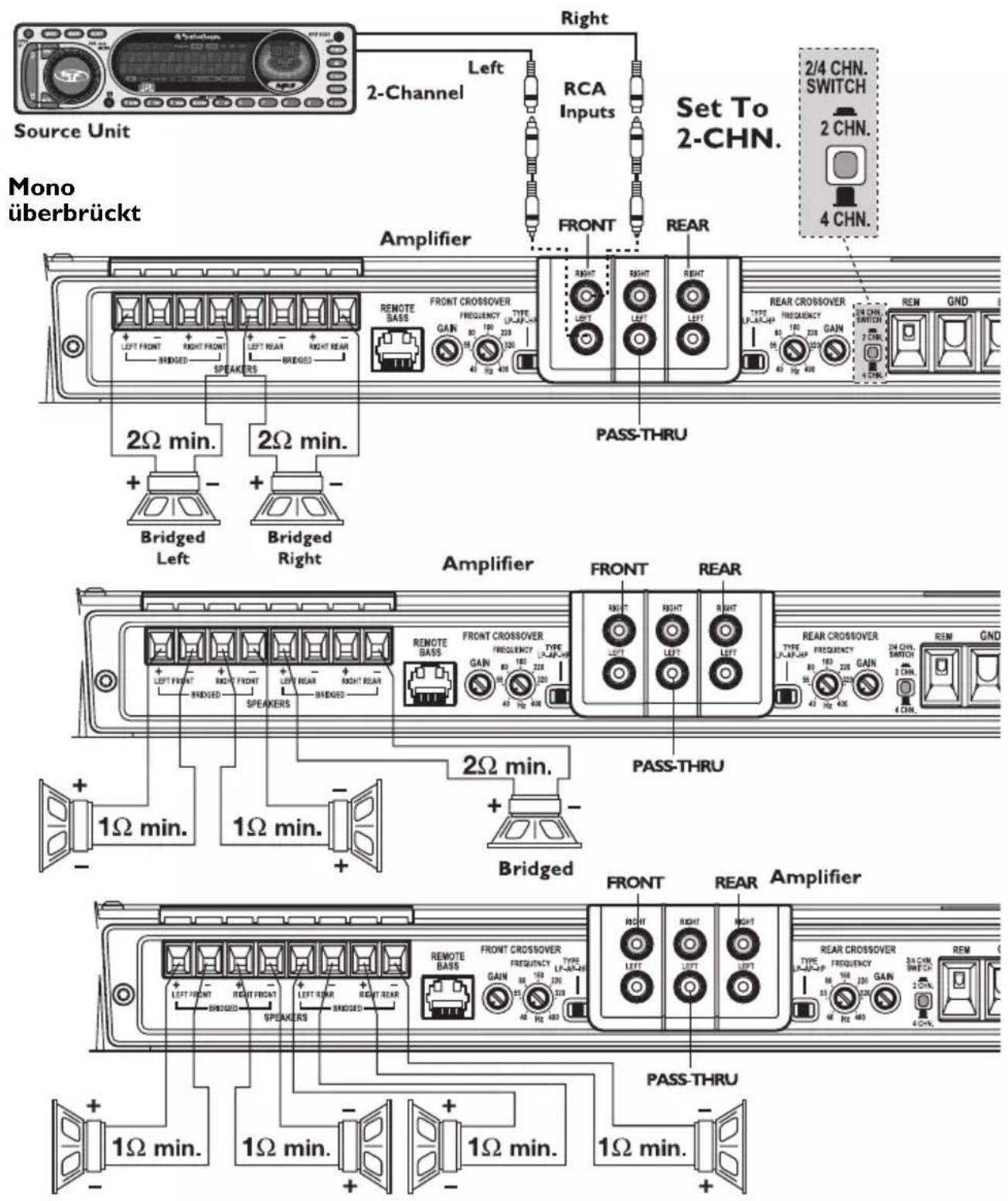

Zweikanalverkabelung

T4004

Zweikanalverkabelung

RCA-Eingänge nur an den vorderen Eingängen anschließen.
- Den Zwei/Vierkanalschalter zur Wahl der Zweikanalfunktion eindrücken.
Lautstärke (vorn & hinten) – wird ja nach Anwendung unabhängig eingestellt.
Crossover (vorn & hinten) - wird ja nach Anwendung unabhängig eingestellt.

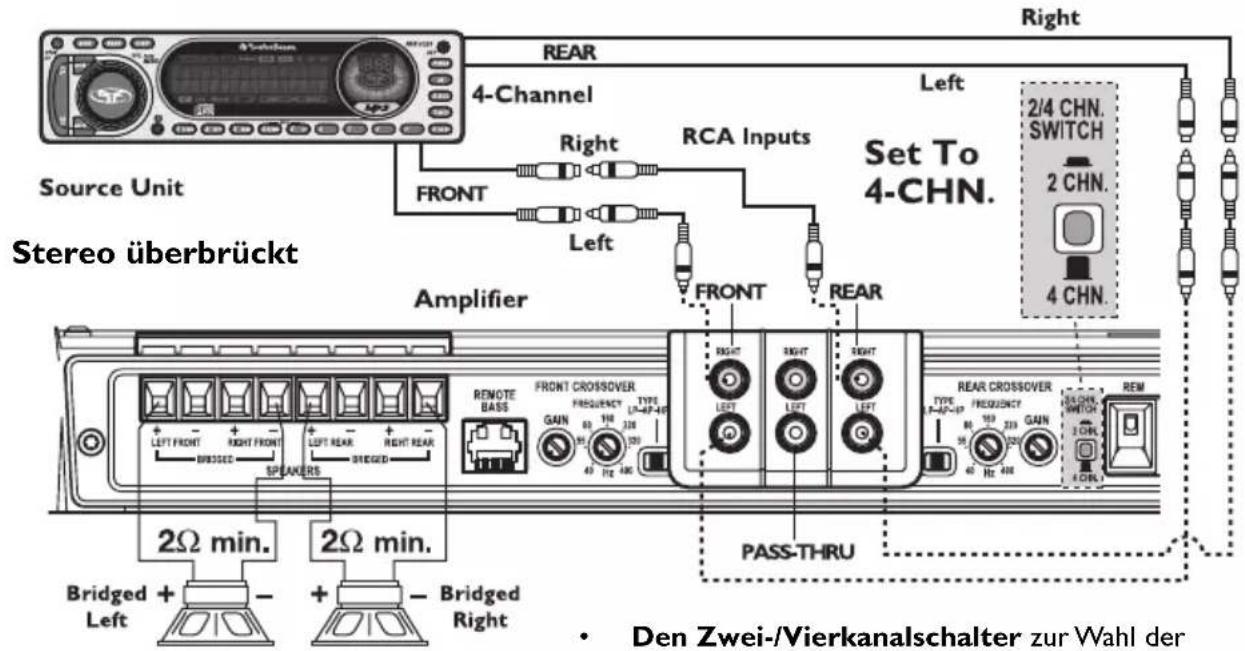

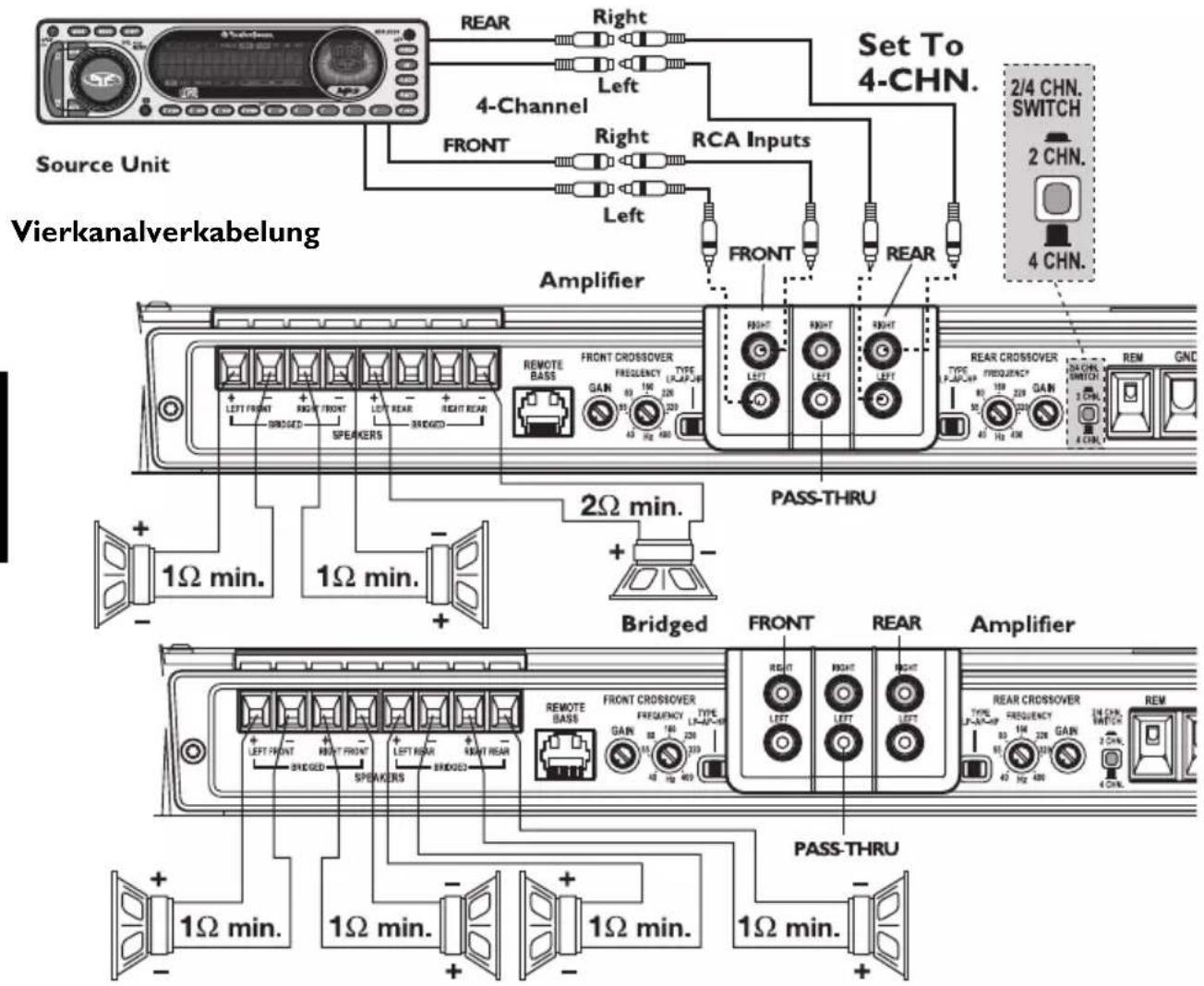

T4004

• Den Zwei-/Vierkanalschalter zur Wahl der Vierkanalfunktion herausdrücken.
  Lautstärke (vorn & hinten) – wird ja nach Anwendung unabhängig eingestellt.
  Crossover (vorn & hinten) - wird ja nach Anwendung unabhängig eingestellt.

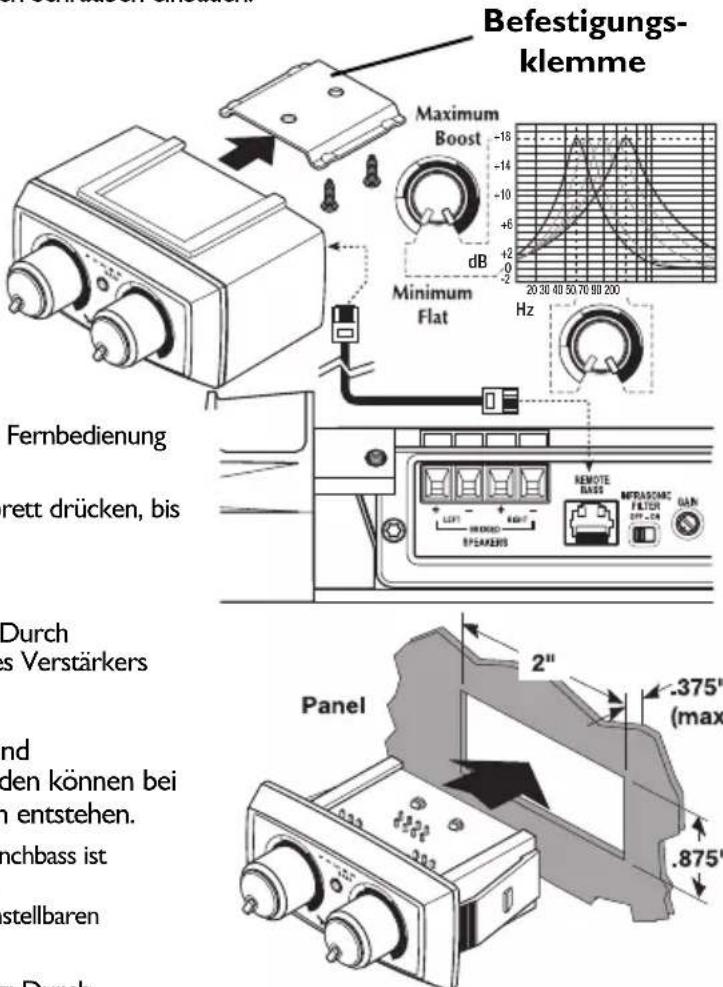

Befestigung und Einbau

I. Eine Stelle finden, an der die Fernbedienung leicht zugänglich ist.

HINWEIS: Dieses Gerät kann auf verschiedene Weisen befestigt werden. Das rückwärte Gehäuse mithilfe eines kleinen flachen Schraubenziehers im geschlitzen Loch auf der Rückseite abnehmer. Das Gehäuse kann mit nach oben oder unter gestelltem Befestigungsgriege eingebaut oder zum Einbau im Armaturenbrett wegelassen werden.

1. Das Kabel für die Fermbedienung verlegen und am Verträker anschließen.

Einbau außerhalb des Armaturenbretts

1. Die Befestigungsklème mithilfe der beiliegenden Schrauben einbauen.
2. Die Fernbedienung in die Befestigungsklemme einschieben, bis sie an ihrem Platz einrastet.
3. Das Kabel an der Fermbedienung anschließen.

Einbau im Armaturenbrett

1. Ein Loch von 5,1 cm x 2,2 cm in das Armaturen Brett schneiden. Das Armaturen Brett darf maximal I cm dick sein. Prufen, ob im Armaturen Brett genug Raum zum Anschlieben vorhanden ist.
2. Das Kabel durch das Loch verlegen und an der Fernbedienung anschließen.
3. Die Fernbedienung in das Loch im Armaturen Brett drücken, bis sie an ihrem Platz einrastet.

Funktion

1. Linker Regler - Regelung der Bassverständlung: Durch Rechtsdrehen werden die Bassfrequenzen des Verständkers angehoben..

VORSICHT: Übermäßige Auslenkung und nachfolgender Schaden konnen bei hohen Boost-Pegeln entstehen.

HINWEIS: Ein wahlweiser Fernbedienungs-Parapunchbass ist erhältlich, der einen einstellbaren Mittenfrequenzregler mit dem einstellbaren Boost-Regler hinzufugt.

1. Rechter Regler - Regelung der Mittenfrequenz: Durch Rechtsdrehen wird die gewünschte Mittenfrequenz gewählt (35-70 Hz).

LAUTSTARKE (GAIN) EINSTELLN

Folgendes für jeder Kanal einzeln durchfuhren.

Zur Einstellung der Lautstärke die Lautstärkeregler des Verstärkers ganz nach unten stellen (nach links drehen).Die Lautstärke des Source-Gerats erhöhen,bis eine Verzerrung hörbar ist,dann ein weniger verringgern,bis die Verzerrung nicht mehr hörbar ist.An den meisten Source-Geräten bedeutet dies ganz nach oben. Als Nächstes die Lautstärkeeinstellung des Verstärkers erhöhen,bis eine adäquate Lautstärke erreicht ist. Die Source-Geräte von Rockford Fosgate verzerren nicht, daß kann die Lautstärke in der Höchsteinstellung benutzt werden.

HINWEIS:

Der Beste Rauschabstand und Dynamikbereich werden bei einer auf das Minimum gestalten Lautstärke erreicht. Die meisten Benutzer finden, dass adäquate Lautstärke etwa in der Mitte des Einstellungenbereichs erzielt wird.

VORSICH:

Vermeiden Sie, die Verstärkerlautstärke sehr hoch einzustellen, da Gerausche und Verzerrung sich dadurch wesentlich erhöhen.

HINWEIS:

Kontaktieren Sie den technischen Kundendienst von Rockford für genaure Einstellungsverfahren.

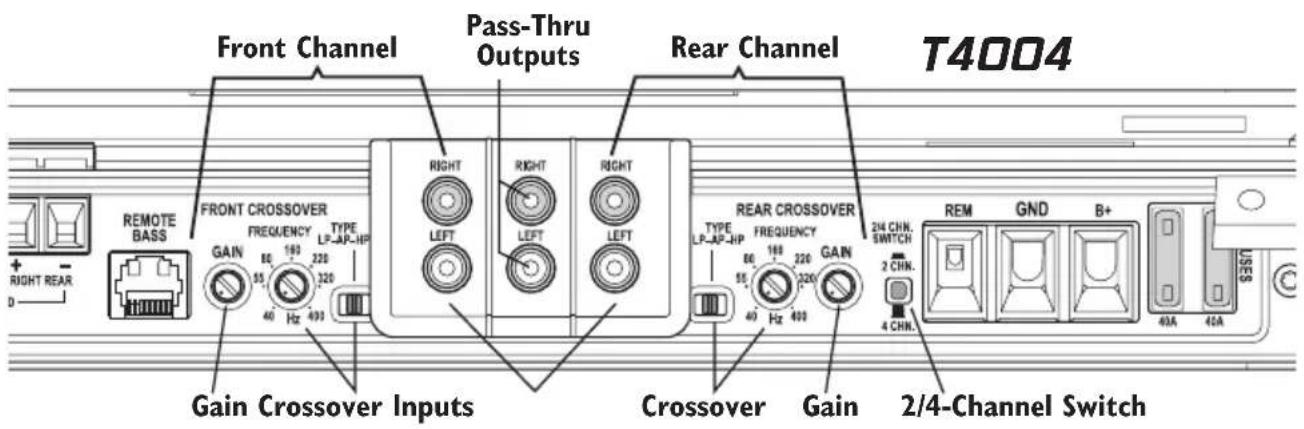

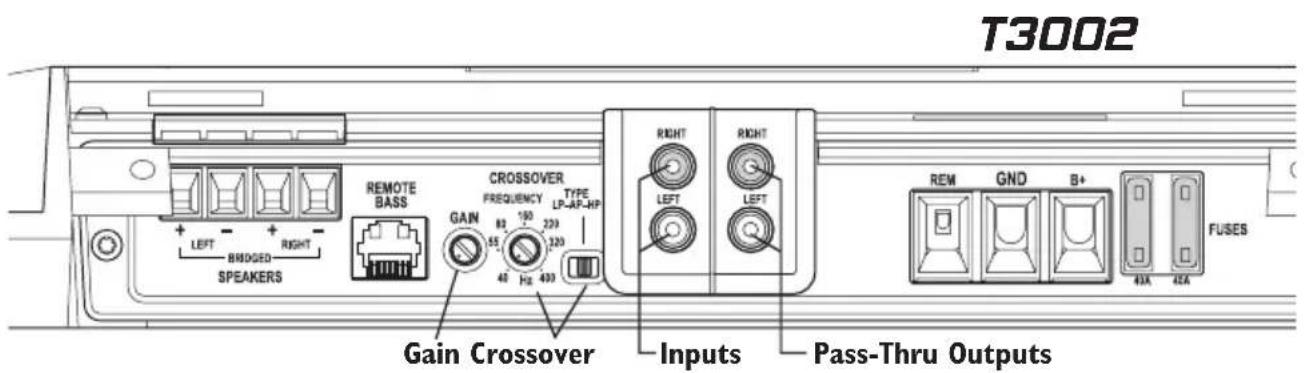

CROSSOVER-FREQUENZ EINSTELLLEN

Folgendes fur jedem Kanal einzeln durchfuhren.

Zur Wahl des Hochpassmodus den Schalter am Veränder in die HP-Position bringen. Dadurch werden Frenzen oberhalb des Grenzpunkts durchgelassen (kann zwischen 40 und 400Hz eingestellt werden).

Zur Wahl des Allpassmodus den Schalter am Veränder in die AP-Position bringen. Dadurch wird eine Anpassung des Crossovers verhindert und alle Frenzen werden durchgelassen.

Zur Wahl des Niedrigpassmodus den Schalter am Veränder in die LP-Position bringen. Dadurch werden Frenzen unterhalb des Grenzpunkts durchgelassen (kann zwischen 40 und 400Hz eingestellt werden).

Den Crossover-Regler vollständig abdrehen. Wahrend das System spiel, den Crossover-Regler langsam aufdrehen, bis der gewünschte Crossover-Punkt erreicht ist.

HINWEIS: Falls Sie nach dem Einbau Probleme haben, befolgen Sie die nachfolgenden Verfahren zur Fehlerbeseitigung;

Verfahren I:Den Verständner auf ordnungsgemäß Anschlüsse überprüfen.

Prifen, ob die BETRIEBS-LED aufleucht. Leuchtet die BETRIEBS-LED auf, bei Schritt 3 weitermachen, falls nicht, hier weitermachen.

1. Die Sicherung auf dem positiven Batteriekabel überprüfen und nach Bedarf ersetzen.
2. Die Sicherung(en) am Verstärker überprüfen und nach Bedarf ersetzen.
3. Überprüfen, ob der Erdungsanschluss an blankem Metall am Fahrgestell des Fahrzeugs angeschlossen ist. Nach Bedarf reparieren oder ersetzen.
4. Überprüfen, ob an der positiven Batterie und am Fernbedienungseinschaltkabel 10,5 bis 15,5Vot anliegen. Die Qualität der Anschlüsse für beide Kabel am Veränder, Stereosystem und Batterie- bzw. Sicherungshalter überprüfen. Nach Bedarf reparieren oder ersetzen.

Verfahren 2: Schutz- oder Thermallicht leuchtet auf.

I. Falls das Schutzlicht aufleucht, bedeutet dies, dass möglicherweise ein Kurzschluss in den Lautsprecheranschlüssen vorliegt. Überprüfen, ob die Lautsprecher ordernungsgemäß angeschlossen sind. Einen Widerstandsmesser benutzen, um auf möglichke Kurzschlüsse in der Lautsprecherverkabelung zu prufen. Eine zu niedrige Lautsprecherimpedanz kann ebenfalls dazu führren, dass das Schutzlicht aufleucht.
2. Falls das Thermallicht aufleucht, ist dies gewöhnlich ein Zeichen, dass der Verstärker auf sehr hohen Leistungspegen lauft, ohne dass adäquate Luftströmung um den Verstärker herum vorhanden ist. Das System ausschalten und abkühlen halten. Auf ordnungsgemäß Laufsprecherimpedanz prufen und nach Bedarf neu verkabeln. Niedrige Batteriespannung kann auch zum Aufleuchten des Thernallchts führen. Überprüfen, ob das Lodesystem des Fahrzeugs ordnungsgemäß Spannung aufrechterhalt. Falls die vorangegangenen Punkte das Problem nicht gelöst haben, kann ein Fehler im Verstärker vorliegen. Rufen Sie zur Unterstützung den Kundendienst an.

Verfahren 3:Den Veränderter auf Audioleistung überprüfen.

I. Gewährleisten Sie, dass gute RCA-Eingangsanschlüsse am Stereosystem und Verstärke vorliegen.Die gesamte Länge der Kabel auf Knicke,SpleiBe usw.überprüfen. Die RCA-Eingänge bei eingeschalteten Stereosystem auf Wechselspannung überprüfen.Nach Bedarf reparieren bzw.ersetzen.
2. Den RCA-Eingang vom Verstärker entfernen. Den RCA-Eingang vom Prüf-Stereosystem direkt an den Verstärkereingang anschließen.

Verfahren 4:Prufen,ob beim Anstellen des Verständerkers ein Knacken auftritt.

1. Das Eingangssignal zum Veränderer entfern und den Veränderer ein- und ausschalten.
2. Ist das Gerausch eliminiert, die FERNBEDIENJNGS-Ader des Verstärkers mit einem Verzögerungseinschaltmodul am Source-Gerat anschließen.

ODER

1. Eine andere 12 V Quelle für die FERNBEDIENUNS-Ader des Verstärkers (z.B.Batterie direkt) verwenden.
2. Falls das Gerausch elimiert ist, ein Relais zur Isolierung des Verstärkers von Anschaltgeräuschen verwenden.

Verfahren 5:Den Verständner auf übermäßige Motorengeräusche prüfen.

1. Alle signalübertragenden Kabel (RCA-, Lautsprecherkabel) von Strom- und Erdungskabeln entfern't verlegen.

ODER

1. Alle elektrischen Komponenten zwischen der Stereoanlage und dem/den Verstärker(n) umgeben.Die Stereoanlage direkt am Verstärkereingang anschließen.Falls das Gerauch eliminiert ist, ist das umgangene Gerät die Ursache des Gerauschs.

ODER

1. Die vorhandenen Erdungskabel aller elektrischen Komponenten entfernen. Die Kabel an anderen Stellen wieder erden. Prufen, ob die Erdungsstelle sauberes, glänzendes Metall ist, das frei von Farbe, Rost usw.ist.

ORER

1. Ein zweites Erdungskabel vom Negativpol der Batterie zum Fahrgestellsmetall oder Motorblock des Fahrzeugs hinzufugen.

ODER

1. Die Drehstromlichtmaschine und Batterieladung von ihrem Mechaniker prufen halten. Die ordnungsgemäß Funktion des elektrischen Systems am Fahrzeug prufen,undzar einschließlich des Verteilers, der Zündkerzen, der Zündkerzenkabel, des Spanningsreglers usw.

MODELL- POWER T3002 T4004

Kontinuierliche Nennleistung (Mittelwert) - Bei 14,4 Batterie-Volt gemessen

4 Belastung pro Kanal 50 Watt × 2 25 Watt × 4
2 Belastung pro Kanal 100 Watt × 2 50 Watt × 4
Belastung pro Kanal 150 Watt x 2 100 Watt x 4
4 Belastung überbruckt 200 Watt x | 100 Watt x 2
2 Belastung überbrücken 300 Watt x 1 200 Watt x 2

MaBe: Hohe 5,80 cm 5,80 cm

Breite 32,70 cm 32,70 cm

Lange 30,00 cm 41,50 cm

Bemessungsstrom der

Verstärkersicherung (Amp/Typ)

Bemessungsstrom der Batteriesicherung

(Amp) Extern (Liegt nicht bei)

Rauschabstand

Crossoversteilheit

Crossoverfrequency

Frequenzverhalten

Bandbreite

Anstiegsgeschwindigkeit

IM Verzerrung (IHF)

Einstellbarer Signalspannungsbereich

Schutz

(2) 40A / ATC

80A

(2) 40A / ATC

80A

80 dB A-bewertet bei 2Vrms

12 dB/Oktav Butterworth

von 40 bis 400Hz variabel

20 Hz bis 20 kHz ±0,5 dB

20 Hz bis 200 kHz ±3 dB

30 Volt/μS

<0.05%

Von 150mV bis 4V variabel (RCA-Eingang)

NOMAD - Interne Analog-Computer-Ausgangsschutzschaltung

beschränkt Stromzufuhr im Überlastungsfall und bietet

Schutz vor Kurzschlüssen. Thermaler Schalter schaltet

den Veränder im Überhitzungsfall ab.

Von 0 bis +18 dB bei 35 bis 70 Hz variabel

Entzerrung (Variablen Punchbass)

Eingangsimpedanz

10 k Ohm

These technischen Daten sind Amplifier Power Standard CEA-2006 normkonform

Rockford Corporation bietet fur Rockford Fosgate Produkte eine beschränkte Garantie zu folgenden Bedingungen:

Laufzeit der Garantie

Source-Geräte, Lautsprecher, Signalprozessoren und PUNCH-Verträger - 1 Jahr POWER-Verträger - 2 Jahre Type RF-Verträger - 3 Jahre

Alle workseitig aufgearbeiteten Produkte - 90 Tage (Quittung erforderlich)

Was gedeckt ist

These Garantie erstreckt sich nur auf Rockford Fosgate Produkte, die von Rockford Fosgates Vertragshändlern an Verbraucher in den Vereinigten Staaten von Amerika oder deren Besitzungen verkauft wurden. Produkte, die von Rockford Fosgates Vertragshändlern an Verbraucher in einem anderen Land verkauft wurden, sind nur durch den Handler in dem betreffenden Land, nicht jedoch durch die Rockford Corporation gedeckt.

Weristgedeckt

These Garantie deckt nur den ursprünglichen Käfer von Rockford Produktien, die von einem Rockford Fosgate Vertragshändler in den Vereinigten Staaten gekauft wurden. Um Leistungen in Anspruch zunehmen, muss der Käfer Rockford eine Kopie der Quittung vorlegen, die den Kundennamen, den Handlernamen, das Produkt und das Kaufdatum angibt.

Produkte, die sich während der Garantiezeit als defekt erweisen, werden nach Rockford Fosgates Ermessen repariert oder (mit einem Produkt, das als gleichwertig erachtet wird,) ersetzt.

Was nicht gedeckt ist

I. Durch Unfall, Missbrauch, unsachgemäß Betrieb, Wasser, Diebstahl oder Versand verursachte Schäden
2. Jegliche Kosten, die im Zusammenhang mit Ein- bzw.Ausbau des Produkts entstanden sind
3. Leistungen, die nicht von Rockford oder einem autorisierten Rockford Fosgate Servicecenter erbracht wurden
4. Produkte, an denen die Seriennummer unkenntlich gemacht, verändert oder entfernt wurde
5. Folgeschäden an anderen Komponenten
6. Produkte, die außerhalb der USA gekauft wurden
7. Produkte, die nicht von einem Rockford Fosgate Vertragshandler gekauft wurden

Einschränkung von implizierten Garantien

Implizierte Garantien, einschließlich von Garantien der Eignung für einen bestimmten Zweck und Marktgangigkeit, werden auf den Zeitraum der oberstehenden ausdrücklichen Garantie beschränkt. Manche Staaten erlauben Einschränkungen der Gültigkeit der implizierten Garantie nicht. Daher triffte diese Einschränkung nicht in allen Fälle zu.

Inanspruchnahme des Kundendienstes

Kontaktieren Sieitte den Rockford Fosgate Vertragshandler,bei dem Sie theseS Produkt gkauft haben. BenotigenSiezuszlicheHilfe,rufenSie den Kundendienst von Rockford unter1-800-669-9899an.Sie erhalten dann eine RA# (Rucksendungsautorisierungsummer),um jegliche Produkte an Rockford Fosgate zurückzusenden.SiedarfdieRucksendungdesProdukstanoRockfordverantwortlich.

EU-Garantie

Dieses Produkt entspricht den gultigen EU-Garantiebestimmungen. Sprechen Sie mit ihrem Vertragshandler über die Einzelheiten.
