BEDIENUNGSANLEITUNG KDCW312G KENWOOD

Vorder Inbetriebnahme 21

Grundlegend Betrieb 22

Allgemeine Funktionen

Tuner-Funktionen

Disc-Wiedergabefunktionen

Allgemeiner Betrieb 24

Klangeinstellung

Audio-Setup

Lautsprecher-Einstellung

Umschaltung der Display-Anzeige

Tuner-Betrieb 26

Auswahl der Programmart (PTY)

Speichern von Programmarten

Ändern der Sprache für die PTY-Funktion

Musik-Disc-/Audio-Datei-Betrieb 27

Ordnerauswahl

Menu-Betrieb 28

Menü-Steuerung

Manuelle Einstellung der Uhrzeit

Zusatzeingangs-Anzeigeeingstellung

Demonstrationsmodus

Anhang 30

Zubehör/Hinweise zum Einbau 32

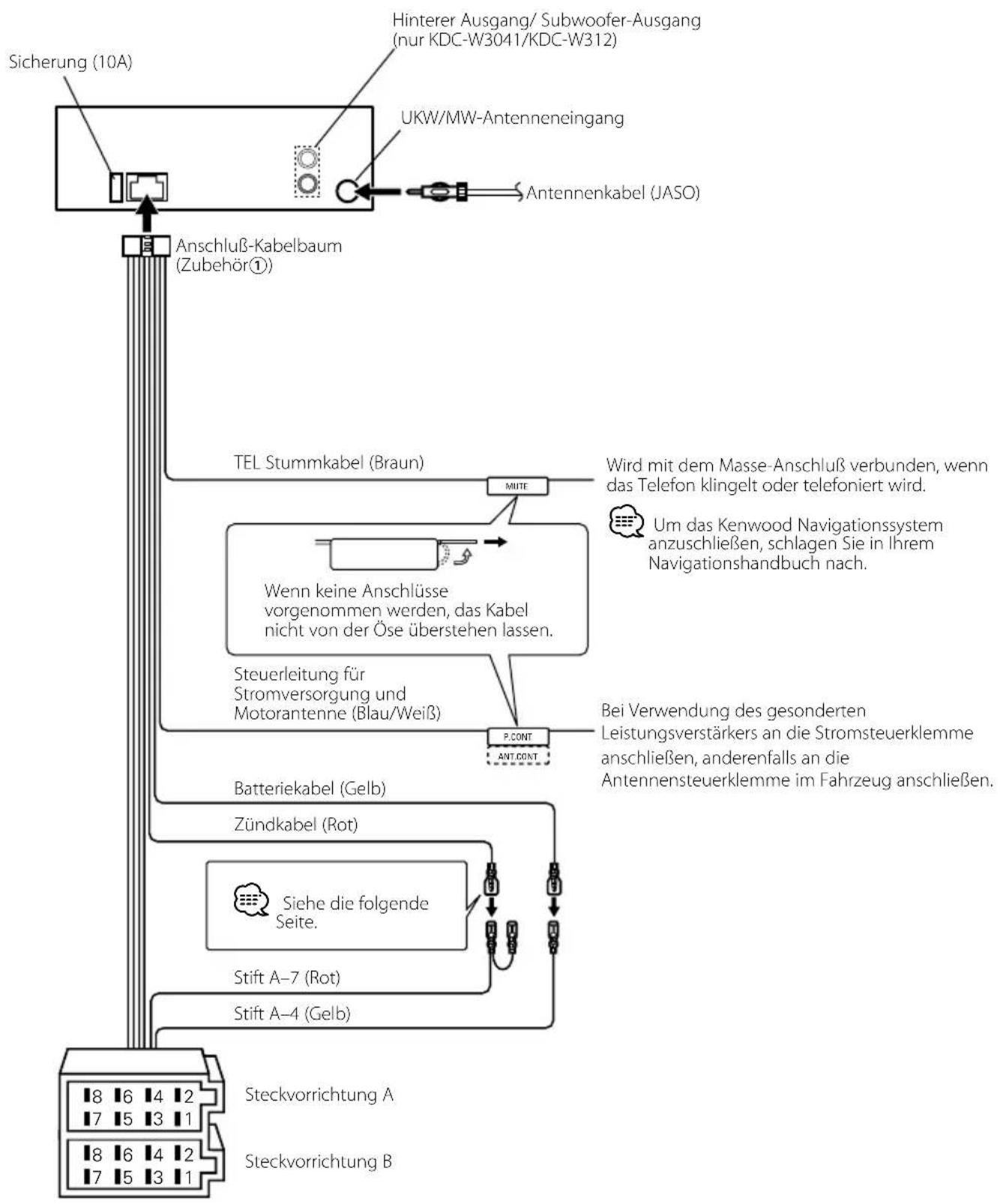

Anschlussdiagramm 33

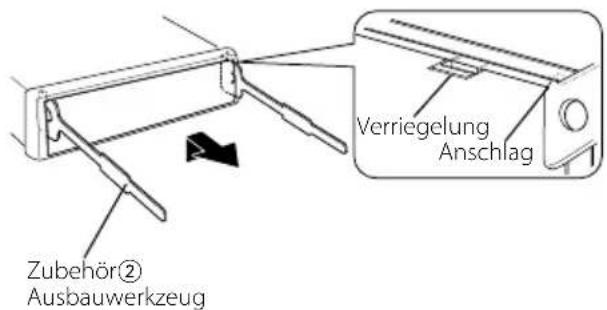

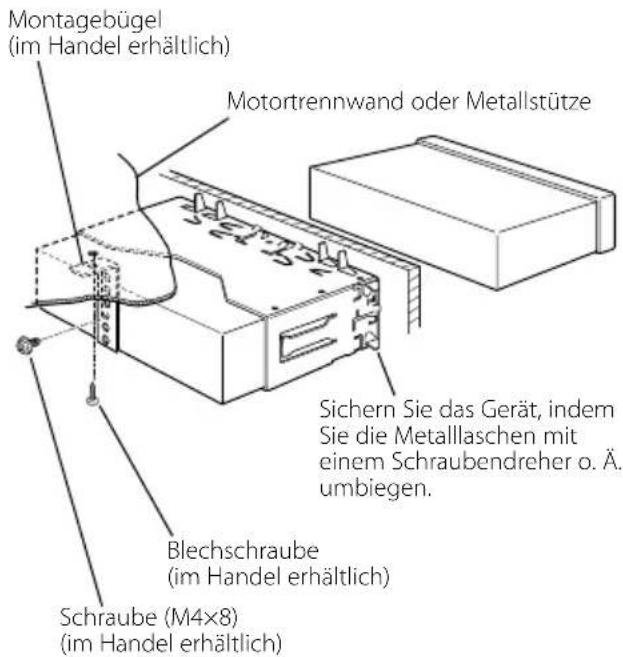

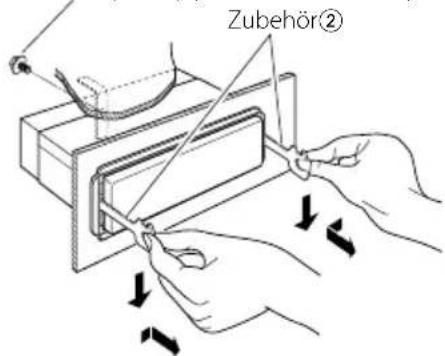

Einbau/Entfernen des Geräts 35

Fehlersuche 36

Technische Daten 37

Vorder Inbetriebnahme

WARNING

Zur Vermeidung von Bränden und Verletzungen beachten Sieitte die folgenden Hinweise:

• Stellen Sie sicher, dass keine Metallgegenstände (Münzen, Nadelin, Werkzeuge usw.) ins Innere des Geräts gelangen und Kurzschlüsse verursichen.

VordererstenVerwendungdesGeräts

Das Gerät ist anfänglich auf den Demonstrationsmodus eingestellt.

Schalten Sie die bei der ersten Verwendung dieser Geräts aus (Seite 29).

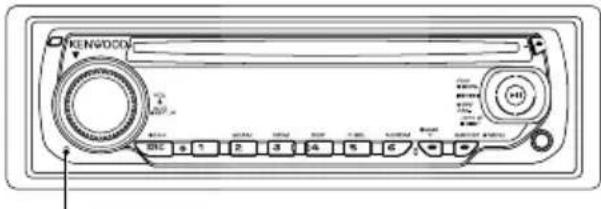

Wissenswertes über die Rückstellung Ihres Gerätes

• Falls Ihr Gerät nicht richtig zu Funktionieren scheint, drücken Sieitte die Rückstelltaste. Die Rückstelltaste löscht alle individuellen Eingaben und stellt das Gerät auf die werkseite Grundinstellung zurück.
• Falls der automatische Disc-Wechsler nicht Funktioniert, drücken Sieitte die Rückstelltaste. Nun sollte ein normaler Betrieb möglich sein.

Rückstelltaste

Reinigung des Geräts

Falls die Frontblende这点es Gerates verschmutzt sein sollte, wischen Sie sieitte mit einem trockenen und sauberen Tuch wie beispelsweise einem Silikontuch ab.

Falls die Frontblende extrem verschmutzt sein sollte, wischen Sie sieitte mit einem mit Neutralreiniger befeuchteten Tuch ab und anschließend mit einem sauberen und trockenen Tuch trocken.

• Das Auftragen von Spray direkt auf dem Gerät kann zu einer Beeinträchtigung der mechanischen Teile führen. Das Abwischen der Frontblende mit einem rauen Tuch oder die Verwendung fluchtiger Flüssigkeiten wie beispelseweise Verdünner oder Alkohol kann zu einem Verkratzen der Oberfläche oder zu einem Auslösen der Beschriftung führen.

Reinigung der Kontakte an der Frontblende

Reinigen Sie die Kontakte an der Rückseite der Frontblende und an der Front des Einschubs mit einem trockenen, weichen Tuch.

Beschlagen der Laserlinse

Bei kaltem Wetter kann die Laserlinse des CD-Players nach dem Einschalten der Fahrzeugheizung beschlagen. In einem solchen Fall von Kondensation lasst sich keine CD wiedergeben. Nehmen Sie die CD aus dem Gerät und warten Sie eine Zeit lang, bis die Kondensation getrocknet ist. Funktioniert der CD-Player nach einer bestimmten Zeit noch nicht richtig, wenden Sie sichitte an ihren Kenwood-Fachhandler.

• Sollten Sie Probleme bei der Installation des Geräts haben, halten Sie sichitte von Ihrem Kenwood-Fachhändler beraten.
• Lassen Sie sich beim Kauf von optionalem Zubehör von Ihrem Kenwood-Händler beraten um sicherzustellen, dass das Zubehör von Ihrem Modell und in Ihrem Bereich untersucht wird.

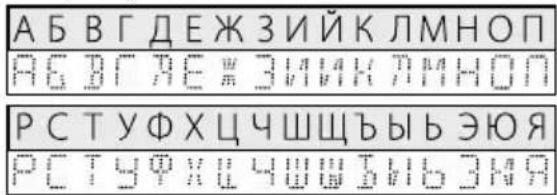

  Die Zeichen, die durch these Gerät angezeigt werden können, sind A-Z 0-9 @ " ' % & * + - =, / \ < > [ ] ( ) ; ^ {} | ~ .
  Die RDS-Funktion Funktioniert nur Dort, wo der Dienst durch einen Sender Unterstützung wird.
  Die in dieser Bedienungsanleitung dargestellen Abbildungen des Displays und der Frontblende dienen ledigious der Veranschaulichung der vielseitigen Einstellmöglichkeiten Ihres Gerats. Deshalb konnen sich geringfugige Abweichungen zwischen der Display-Darstellung Ihres Gerats und den Illustrationen in der Bedienungsanleitung ergeben.

Handhabung von CDs

• Berühren Sie nicht die Aufnahme-Oberfläche der CD.
• Kleben Sie keine Aufkleber oder ähnlichen auf eine CD. Verwenden Sie dem entsprechend auch keine CDs, auf denen sich bereits ein Aufkleber befindet.
• Verwenden Sie kein Zubehör für ihre Discs.
  Reinigen Sie CDs stets von der Mitte einer Disc nach außen hin.
• Wenn Sie CDs aus diesen Gerät entnehmer möchten, ziehen Sie sie stets in horizontaler Richtung heraus.
• Wenn das mittlere Loch oder der äußere Rand einer CD durch die Fertigung bedingte Grate aufweist, verwenden Sie diese CD erst, nachdem Sie diese Grate mit Hilfe eines Kugelschreibenbers o. Ä. entfernt haben.

CDs, die nicht verwendet werden konnen

• CDs, die nicht rund sind, können nicht verwendet werden.

• CDs, die auf der Aufnahme-Oberfläche eingefärbt oder verschmutzt sind, können nicht verwendet werden.
• Dieses Gerat kann nur CDs mit der Kennung wiedergegeben.

Discs ohne diese Kennung werden u. U. nicht ordnungsgemäß wiedergegeben.

• Eine CD-R oder CD-RW, die nicht abgeschlossen (finalisiert) wurde, kann nicht wiedergegeben werden. (Einzelheiten hinsichtlich der Finalisierung finden Sie in den Bedienungsanleitungen ihrer Brennsoftware sowie Ihres CD-R/CD-RW-Recorders.)

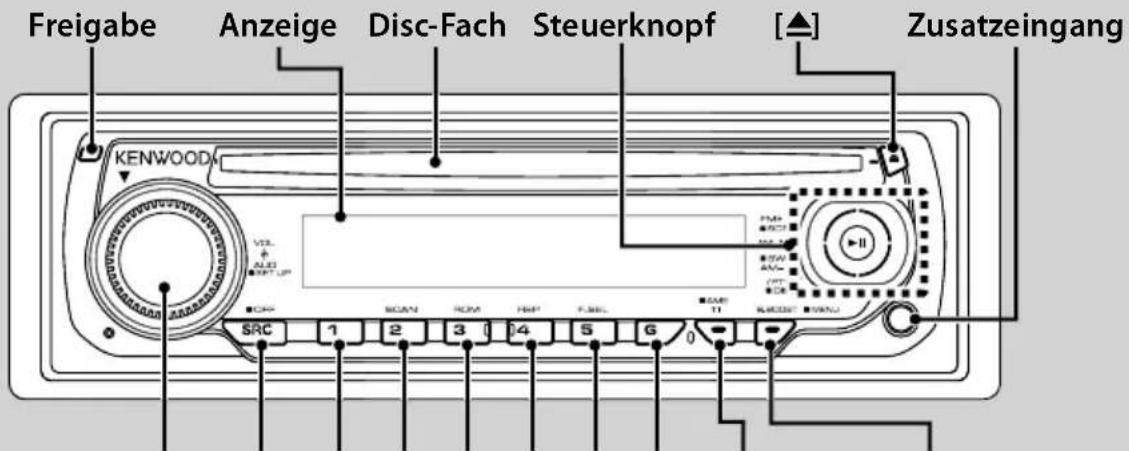

Grundlegender Betrieb

[VOL] [SRC] [1] [2] [3] [4] [5] [6] [TI]/[AUTO] [B.BOOST]

Allgemeine Funktionen

Netz-/Quellen-Ausbwahltaste

Zur Einschaltung der Stromversorgung. Bei eingeschalteter Stromversorgung wird die Quelle bei jedem Drucken dieser Taste zwischen Tuner ("TUNER"), CD ("CD"), Zusatzeingang ("AUX") und Standby ("STANDBY") umgeschaltet.Drucken Sie diese Taste mindestens 1 Sekunde, um die Stromversorgung auszuschalten.

Lautstärke-Regelung

Bass-Verstärkung

[B.BOOST]

Bei jedem Drücken dieser Taste wird zwischen Verstärkung 1 ("BB-L L1"), Verstärkung 2 ("BB-L L2") und ausgeschalteter Verstärkung ("BB-L OFF") umgeschaltet.

Freigabe der Frontblende

Freigabe

Hiermit wird die Frontblende frei gegeben, damit Sie sie abnehmer konnen.

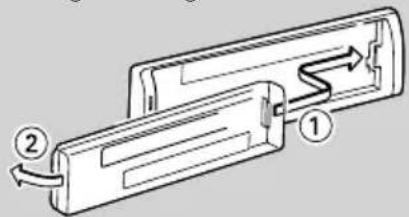

Sehen Sie sich zum erneuten Anbringen der Frontblende das folgende Diagramm an.

• Bei der Frontblende handelt es sich um ein Prazisionsbauteil, das durch Erschüttungen oder Stöbe beschädigt werden kann.
• Bewahren Sie die Frontblende in ihrem Etui auf, wenn sie abgenommen wurde.

• Setzen Sie die Frontblende (und das Frontblenden-Etui) keinerlei direktem Sonnenlicht oder übermaßiger Hitze oder Feuchtigkeit aus. Schützen Sie beides darüber hinaus vor Staub und Spritzwasser.

• Berühren Sie auf keinen Fall die Metallkontakte am Gerät oder an der abnehmbaren Frontblende, um eine Beeinträchtigung des Gerats zu vermeiden.

Zusatzeingang Zusatzeingang

Schlieben Sie hier mit einem Ministecker-Kabel (3,5) ein tragbares Audiogerät an.

• Verwenden Sie ein Ministecker-Kabel. Es übertragt Stereosignale und weist keinerlei Impedanz auf.

Stummschaltung der Lautstärke bei eingehendem Telefonanruf

Wenn ein Telefonanruf eingeht, wird "CALL" angezeigt und das Audiosystem wird stummgeschaltet.

Nach Abschluss des Telefonrufs wird "CALL" ausgebendet und das Audiosystem schaltet sich wieder ein.

Wenn Sie während des Telefonrufs [SRC] drucken, wird das Audiosystem auch bei einem Telefonruf wieder eingeschaltet.

Subwoofer-Ausgang (KDC-W3041/KDC-W312)

Steuerknopf

Hiermit wird bei jedem Drücken der Unterseite für mindestens 2 Sekunden zwischen ON ("SW ON") und OFF ("SW OFF") umgeschaltet.

Text-/Titel-Durchlauf (KDC-W3041/KDC-W312/

KDC-W241)

Steuerknopf

Hiermit wird beim Drücken der Oberseite für mindestens 2 Sekunden das CD-, Audio-Datei und Radiotext-Display durchgesch撰写.

Tuner-Funktionen

Wellenbereichs-Ausbahl

Hiermit wird bei jedem Drucken der Oberseite zwischen UKW1,UKW2 und UKW3 umgeschaltet.
Beim Drucken der Unterseite wird zu MW umgeschaltet.

Abstimmung

Steuerknopf

Hiermit wird beim Drücken der linken oder rechten Seite zwischen den Frenquen umgeschalttet.

• Wahrend des Empfangs von Stereo-Sendern leuchtet das "ST"-Symbol.

Verkehrsinformationen (KDC-W3041/KDC-W312/

KDC-241)

Hiermit wird die Verkehrsinformationen-Funktion einund ausgescheltet. Wenn die Funktion eingeschaltet ist, wird "TI" angezeigt.

Beim Starten einer Sendung mit Verkehrsinformationen bei eingeschalteter Funktion wird "TRAFFIC" angezeigt und die Verkehrsinformationen werden empfangen.

• Wenn die Lautstärke während des Empfangs von Verkehrsinformationen eingestellt wird, wird die eingestellte Lautstärke automatisch gespeichert. Die gespeicherte Lautstärke wird anschließend bei jedem Einschalten der Verkehrsinformationen-Funktion wieder eingestellt.

Abstimmmodus-Ausb Wahl (KDC-W241)

Hiermit wird bei jedem Drucken der Taste der Abstimmmodus umgeschaltet. Lesen Sie dazu den Abschnitt "AUTO1, AUTO2, MANUAL" im (Seite 30).

Voreinstellungsspeicher

Hiermit wird beim Drücken der Taste für mindestens 2 Sekunden der ausgewählte Radiosender gespeichert.

Auto-Speichereingabe

[TI]/[AUTO]

Hiermit werden beim Drücken der Taste für mindestens 2 Sekunden automatisch sechs Radiosender mit gutem Empfang gespeichert.

Voreinstellungsabstimmung

[1]

Hiermit werden die gespeicherten Radiosender wieder aufgerufen.

Disc-Wiedergabefunktionen

Disc-Wiedergabe

Hiermit wird die Wiedergabe beim Einlagen einer Disc gestartet.

Beim Einlagen einer Disc leuchtet die "IN"-Anzeige.

• 3-Zoll-CDs können nicht verwendet werden. Falls Sie dennoch versuchen, eine solche CD mit einem Adapter zu verwenden, kann es zu einer Fehlfunktion kommt.
• Hinsichtlich der Audio-Dateien, die von den einzelnen Modellen wiedergegeben werden konnen,lesen Sieitte den Abschnitt (Seite 30).

Pause und Wiedergabe

rknopf

Hiermit wird bei jedem Drücken der Mitte zwischen Pause und Wiedergabe umgeschaltet.

Disc-Auswurf

Die Disc kann nach dem Abstellen des Motors 10 Minuten lang ausgeworfen werden.

Musiksuche

Hiermit wird beim Drucken der linken oder rechten Seite zwischen den einzelnen Musiktiteln umgeschaltet. Beim Drucken auf die linke oder rechte Seite wird der Schnellrück- oder Schnellvorlauf eingestellt.

Ordnersuche (KDC-W3041/KDC-W312/KDC-W241)

Steuerknopf

Hiermit wird beim Drücken auf die Ober- oder Unterseite zwischen den einzelnen Ordnern mit Audio-Dateien umgeschaltet.

Spur-/Datei-/Ordner-Wiederholungswiedergabe

Hiermit wird die Spurwiederholung ("TRAC REP") beim Drücken während der Wiedergabe einer CD ein- und ausgeschaltet ("REP OFF").

Hiermit wird beim Drücken während der Wiedergabe einer Audio-Datei zwischen Datei-Wiederholung ("FILE REP"), Ordner-Wiederholung ("FOLD REP") und ausgeschaltetem Status ("REP OFF") umgeschaltet.

Scan-Wiedergabe

Hiermit wird nacheinander der Anfang eines jeder Musiktitels auf der Disc oder im Ordner wiedergegeben. Wahrend der Scan-Wiedergabe wird "TRAC SCN"/"FILE SCN" angezeigt.

Zufallswiedergabe

Hiermit werden die Musiktitel auf der Disc oder im Ordner in zufälliger Reihenfolge wiedergegeben.

Während der Zufallswiedergabe wird "DISC RDM"/"FOLD RDM" angezeigt.

Allgemeiner Betrieb

Klangeinstellung

1 Wahlen Sie die Quelle aus, für die Sie den Klang einstellen möchten Drucken Sie die [SRC]-Taste.
2 Aktivieren Sie die Klangeinstellung Drucken Sie den [VOL]-Knopf.
3 Wahlen Sie die gewünschte Klangeinstellung aus Drucken Sie den [VOL]-Knopf.

Einstellbereich Anzeige Bereich
Subwoofer-Pegel* "SW L" -15 — +15
System Q "NATURAL"/"ROCK"/"POPS"/"EASY"/"TOP40"/"JAZZ"/"USER"	Natuürlich/Rock/Pop/Easy/Top 40/Jazz/Benutzereinstellung
Basspegel "BAS L" -8 — +8
Mittenpegel "MID L" -8 — +8
Höhenpegel "TRE L" -8 — +8
Balance "BAL" links 15 — rechts 15
Fader "FAD" hinten 15 — vorne 15
Verlassen Sie die Klangeinstellung (Lautstärke-Steuermodus)

• Funktion des KDC-W3041/W312.

• "USER": Dies entscheid in bei der Anpassung von Basspegel, Mittenpegel und Höhenpegel. Bei der Auswahl von "USER" werden diese Pegel abgerufen.

4 Stellen Sie den gewünschten Wert ein Drehen Sie den [VOL]-Knopf.
5 Verlassen Sie die Klangeinstellung Drücken Sie eine beliebige Taste. Drucken Sie jeder beliebige Taste außer dem [VOL]-Knopf.

Audio-Setup

Einstellung des Soundsystems.

1 Wahlen Sie die Quelle aus, für die Sie den Klang einstellen möchten Drucken Sie die [SRC]-Taste.
2 Aktivieren Sie das Audio-Setup Drucken Sie den [VOL]-Knopf fur mindestens 1 Sekunde.
3 Wahlen Sie die gewünschte Einstellung aus Drücken Sie den [VOL]-Knopf.

Einstellbereich	Anzeige	Bereich
Tiefpass-Filter*	"LPF"	80/120/160/Durchgang Hz
Lautstärke-Anpassung	"V-OFF"	-8 — ±0 (AUX: -8 — +8)

• Funktion des KDC-W3041/W312.

• Lautstärke-Anpassung: Der Lautstärkepegel lasst sich für jeder Seite individuell einstellen, damit beim Umschalten keine Lautstärkesprünge aufreten.

4 Stellen Sie den gewünschten Wert ein Drehen Sie den [VOL]-Knopf.
5 Verlassen Sie das Audio-Setup Drücken Sie den [VOL]-Knopf für mindestens 1 Sekunde.

Lautsprecher-Einstellung

Damit der Q-Faktor für ihre Laufsprecher optimal eingestellt ist, sollte der richtige Laufsprechertype eingestellt werden.

1 Aktivieren Sie den Standby-Modus. Drucken Sie die [SRC]-Taste. Wahlen Sie die "STANDBY"-Anzeige aus.
2 Aktivieren Sie die Laufsprecher-Einstellung Drücken Sie den [VOL]-Knopf.
3 Wahlen Sie den Laufsprechertype aus Drehen Sie den [VOL]-Knopf.

Lautsprechertype	Anzeige
Aus	"SP OFF"
Für 5- und 4-Zoll-Lautsprecher "SP 5/4"
Für 6- und 6x9-Zoll-Lautsprecher	"SP 6*9/6"
Für OEM-Lautsprecher	"SP OEM"

4 Verlassen Sie die Laufsprecher-Einstellung Drücken Sie den [VOL]-Knopf.

Umschaltung der Display-Anzeige

Umschaltung der angezeigten Informationen.

1 Aktivieren Sie die Umschaltung der Display-Anzeige

Drücken Sie für mindestens 1 Sekunde auf die Mitte des Steuerknopfes.

"DISP SEL" wird angezeigt.

2 Wahlen Sie die gewülsen

Funktionsanzeigen aus Drucken Sie die rechte oder linke Seite des Steuerknopfes.

Im Tuner-Betrieb

Informationen Anzeige

Programmart oder Freqenz "FREQ"/"FRFQ/PS"

Radiotext, Programmart oder Freqenz* "R-TEXT"

Uhr"CLOCK

• Beim KDC-W241/KDC-241 wird dies nicht angezeigt.

Im CD-Betrieb

Informationen Anzeige

Disc-Titel* "D-TITLE"

Spurtite*T-TITLE

Wiedergabezeit und Spurnummer "P-TIME"

Uhr "CLOCK"

• Beim KDC-241 wird dies nicht angezeigt.

Bei Wiedergabe von Audio-Dateien

Informationen Anzeige

Musiktitel und Interpret "TITLE"

Albumname und Interpret "ALBUM"

Ordename "FOLDER"

Datumname "FILE"

Wiedergabezeit und Musiknummer "P-TIME"

Uhr"CLOCK

Standby/Zusatz-Eingangsquelle

Informationen Anzeige

Quellname "SRC NAME"

Uhr"CLOCK"

3 Verlassen Sie den Display

Umschaltungsmodus

Drucken Sie auf die Mitte des Steuerknopfes.

• Wenn die Uhrzeit-Anzeige ausgewählt wurde, wechselt die Display-Einstellung bei jeder Programmquelle zur Uhrzeit-Anzeige
• Bei WMA-Dateien kann der Albumname nicht angezeigt werden
• Wenn das gewähte Anzeigeelemente keine Informationen enthalt, werden alternative Informationen angezeigt.

Auswahl der Programmart (PTY)

Auswahl der Programmart und Suche nach einem Sender.

1 Aktivieren Sie den PTY-Modus Drücken Sie auf die Mitte des Steuerknopfes.

Bei aktiviertem PTY-Modus leuchtet die "PTY"-Anzeige.

• These Funktion steht während der Einblendung einer Verkehrsmeldung oder während des MW-Empfangs nicht zur Verfügung.

2 Wahlen Sie die Programmart aus Drücken Sie die Ober- oder Unterseite des Steuerknopfes.

Nr. Programmart Anzeige

1. Sprache "SPEECH"
2. Musik "MUSIC"
3. Nachrichten "NEWS"
4. Aktuelles "AFFAIRS"
5. Informationen "INFO"
6. Sport "SPORT"
7. Bildung "EDUCATE"
   8.Drama"DRAMA"

8. Kultur "CULTURE"

9. Wissenschaft "SCIENCE"

10. Verschiedenes "VARIED"
11. Popmusik "POP M"
12. Rockmusik "ROCK M"
13. Easy-Listening-Musik "EASY M"
14. Leichte Klassik "LIGHT M"
15. Anspruchsvolle Klassik "CLASSICS"
16. Andere Musik "OTHER M"
17. Wetter "WEATHER"
18. Finanzen "FINANCE"
19. Kinderprogramme "CHILDREN"
20. Gesellschaftliches "SOCIAL"
21. Religion "RELIGION"
22. Anrufsendungen "PHONE IN"
23. Reisen "TRAVEL"
24. Freizeit "LEISURE"
25. Jazz "JAZZ"
26. Country-Music "COUNTRY"
27. Nationale Musik "NATION M"
28. Oldies "OLDIES"
29. Volksmusik "FOLK M"
30. Dokumentationen "DOCUMENT"

• Sprache und Musik beinhalten die nachfolgenden Programmarten:

Musik: Nr.12 - 17, 26 - 30

Sprache: Nr.3 — 11, 18 — 25, 31

3 Suche nach dem ausgewählten Programmarten-Sender Drücken Sie die rechte oder linke Seite des Steuerknopfes.

• Wenn die ausgewählte Programmart nicht gefunden werden konne, wird "NO PTY" angezeigt. Wahlen Sie in einem solchen Fall eine andere Programmart aus.

4 Verlassen Sie den PTY-Modus Drücken Sie auf die Mitte des Steuerknopfes.

Speichern von Programmarten

Wenn Sie bevorzugt eine bestimmte Programmart horen, konnen Sie diese speichern und die entsprechenden Sender schneller abrufen.

Speichern der Programmart

1 Wahlen Sie die Programmart aus, die Sie speichern möchten

Lesen Sie dazu den Abschnitt .

2 Speichern Sie die Programmart Drücken Sie die gewünschte [1] — [6]-Taste für mindestens 2 Sekunden.

Abrufen der gespeicherten Programmart

1 Aktivieren Sie den PTY-Modus

Lesen Sie dazu den Abschnitt .

2 Rufen Sie die Programmart ab Drucken Sie die gewünschte [1] — [6]-Taste.

Musik-Disc-/Audio-Datei-Betrieb

Ändern der Sprache für die PTY-Funktion

Wahlen Sie eine Sprache für die Anzeige der Programmart aus.

1 Aktivieren Sie den PTY-Modus
Lesen Sie dazu den Abschnitt .
2 Aktivieren Sie den Modus zur Sprachänderung Drücken Sie die [TI]-Taste.
3 Wahlen Sie die Sprache aus

Drücken Sie die Ober- oder Unterseite des Steuerknopfes.

Sprache Anzeige

English "ENGLISH"

Französisch "FRENCH"

Deutsch "GERMAN"

4 Verlassen Sie den Modus zur Sprachänderung Drücken Sie auf die Mitte des Steuerknopfes.

Funktion des KDC-W3041/KDC-W312/KDC-W241 Funktionen fur Audio-Dateien

Ordnerauswahl

Hierdurch konnen Sie den Ordner, den Sie sich anhoren möchten, auswahlen.

1 Aktivieren Sie den Ordner-Ausbahlmodus Drucken Sie die [5]-Taste.

"FLD SEL" wird angezeigt.

Anzeige des aktuellen Ordnernamens

2 Wahlen Sie den Ordner aus

Operation	Funktion
Bewegung zwischen Ordern	Drücken Sie die rechte oder linke Seite des Steuerknopfes.
Auswahl eines Ordners Drücken	Drücken Sie auf die Oberseite des Steuerknopfes.
Rückkehr zum vorherigen Ordner	Drücken Sie auf die Unterseite des Steuerknopfes.
Rückkehr zur obersten Ordnerebene	Drücken Sie die [3]-Taste.

3 Bestimmen Sie den Ordner, der wiedergegeben werden soll

Drucken Sie auf die Mitte des Steuerknopfes.

Abbruch des Ordner-Ausb Wahlmodus

Drucken Sie die [5]-Taste.

Menu-Steuerung

Einstellung der entsprechenden Funktionen

1 Aktivieren Sie den Menu-Modus Drücken Sie die [B.BOOKT]-Taste für mindestens 1 Sekunde.

"MENU" wird angezeigt.

2 Wahlen Sie den gewünschten Menupunkt aus Drücken Sie die Ober- oder Unterseite des Steuerknopfes.

Anzeige Einstellung Einstellungsübersicht			Quelle
"CLK ADJ" Lesen Sie dazuSeite 29		Hiermit wird die Uhrzeiteingestellt.	SB
"SYNC"*1	ON*/OFF So synchronisieren Sie dieUhrzeit-Anzeige des Geräts mitden RDS-Senderzeitdaten.		SB
"DIM" ON/OFF* Hiermit wird die Helligeightdes Display entsprechendden Lichtverhältnissen derUmgebung eingestellt.
"SWPRE"*1*2	R*/SW Hiermit wird der Ausgang desVorausgangs eingestellt.		SB
"SPRM"*2	ON*/OFF Hiermit wird die Supreme-Funktion ein- und ausgescheltet.		AF
"NEWS"*1	OFF* - 90M Hiermit wird die automatischeEmpfangsfunktion fürNachrichtensendungenein- und ausgeschaltetund die Deaktivierungszeitzur Unterbrechung fürNachrichtensendungeneingestellt.		SB
"LO.S" ON/OFF* Bei der automatischenSenderabstimmung wird nurnach Sendern gesucht, diesehr gut empfangen werdenkonnen.			FM
"AUTO1"/ "AUTO2"/ "MANU"*1	"AUTO1"*1/ "AUTO2"/ "MANU"	Hiermit wird derAbstimmmodus des Radiosausgewählt.	TUN
"AF"*1	ON*/OFF Bei schlechtermpfang einesbestimmten Radiosenders wirdautomatisch zu einem Senderumgeschaltet, der dasselseProgramm über dasselse RDS-Netzwerk sendet.		FM
"REG"*1	ON*/OFF Hiermit wird eingestellt, obmit der "AF"-Steuerung einbestimmter Radiosender nurin einer bestimmen Regioneingestellt werden soll.		FM

Anzeige Einstellung Einstellungenübersicht			Quelle
"ATPS"	ON*/OFF Bei schlecht dem Empfang eines Verkehrsinformationen-Senders wird automatisch nach einem Radiosender gesucht, der better empfangen werden kann.		FM
"MONO" ON/OFF* Hiermit wird eine Stereo- sending im Mono-Modus empfangen.			FM
"NAME SET" Lesen Sie dazu Seite 29		Hiermit wird das Display bei Umschaltung zur AUX-Quelle eingestellt.	AUX
"RUS"*3	ON*/OFF Hiermit wird Russisch als Display-Sprache ausgewählt.		SB
"SCL"*2	AUTO/MANU* Hiermit wird eingestellt, ob der Text automatisch über das Display scrollen soll.
"AUX" OFF/ON1*/ ON2		Hiermit wird eingestellt, ob während der Quellenauswahl AUX angezeigt werden soll.	SB
"OFF" OFF - 60M Hiermit wird die Stromversorgung nach Verstreichen einer voreingestelltten Zeit im Standby-Modus ausgeschaltet.			SB
"CD READ"*2	1*/2 Hiermit wird der CD-Lesemodus eingestellt.		SB
"DEMO" Lesen Sie dazu Seite 29		Hiermit wird der Demonstrationsmodus aktiviert.	SB

• Werkseitige Einstellung
  ^1 Beim KDC-W241 wird dies nicht angezeigt.
  ^2 Beim KDC-241 wird dies nicht angezeigt.
  ^*3 Funktion des russischen Modells

SB: Kann im Standby-Modus eingestellt werden.
SB: Kann in jedem Modus außer im Standby-Modus eingestellt werden.
AF: Kann bei einer Audio-Dateique eingestellt werden.
TUN: Kann bei einer Tuner-Quelle eingestellt werden.
FM: Kann beim UKW-Empfang eingestellt werden.
AUX: Kann beim Zugriff auf eine AUX-Quelle eingestellt werden.

• Lesen Sie hinsichtlich weiterer Informationen über die Einstellung der einzelnen Punkte die jeweils angegebene Seite in der Bedienungsanleitung.
• Lesen Sie hinsichtlich weiterer Einzelheiten über die Menu-Punkte den (Seite 30).

3 Wahlen Sie die gewünschte Einstellung aus Drücken Sie die rechte oder linke Seite des Steuerknopfes.
4 Verlassen Sie den Menu-Modus Drücken Sie die [B.BOOST]-Taste.

Manuelle Einstellung der Uhrzeit

1 Wahlen Sie den Uhrzeit-Einstellmodus aus Drücken Sie die Ober- oder Unterseite des Steuerknopfes.

Wahlen Sie die "CLK ADJ"-Anzeige.

2 Aktivieren Sie den Uhrzeit-Einstellmodus Drucken Sie für mindestens 1 Sekunde auf die Mitte des Steuerknopfes. Das Uhr-Display blinkt.
3 Stellen Sie die Stunden ein Drücken Sie die Ober- oder Unterseite des Steuerknopfes.

Stellen Sie die Minuten ein Drücken Sie die rechte oder linke Seite des Steuerknopfes.

4 Verlassen Sie den Uhrzeit-Einstellmodus Drücken Sie die [B.BOOST]-Taste.

• Sie können diese Einstellung durchführten, wenn "SYNC" auf "OFF" gestellt wurde.

Zusatzeingangs-Anzeigeeinstellung

Zur Auswahr des Namens, der angezeigt wird, wenn auf den Zusammenhang umgeschaltet wird

1 Wahlen Sie die zusätzliche Eingangsquelle aus Drucken Sie die [SRC]-Taste.

Wahlen Sie die "AUX"-Anzeige aus.

2 Aktivieren Sie den Menu-Modus Drücken Sie die [B.BOOST]-Taste für mindestens 1 Sekunde.

"MENU" wird angezeigt.

3 Wahlen Sie das Menu zur Vergabe der Zusammenhangs-Bezeichnung aus Drücken Sie die Ober- oder Unterseite des Steuerknopfes.

Wahlen Sie die "NAME SET"-Anzeige aus.

4 Aktivieren Sie den Zusammenhangs-Anzeigeinstellmodus Drücken Sie für mindestens 1 Sekunde auf die Mitte des Steuerknopfes.

Der derzeit ausgewählte Zusammenhang wird angezeigt.

5 Wahlen Sie die Zusammenhangs-Anzeige aus Drücken Sie die rechte oder linke Seite des Steuerknopfes.

Bei jedem Drücken des Knopfes schaltet sich das Display wie unter dargestellt um.

"AUX"
"DVD"
- "PORTABLE"
"GAME"
"VIDEO"
·TV

6 Verlassen Sie den Einstellmodus für das Zusammenhangs-Anzeige Drücken Sie die [B.BOOST]-Taste.

• Wenn 10 Sekunden lang keine Eingabe gemacht wurde, wird der zu dem Zeitpunkt eingegebene Name registriert und der Namenseingabe Modus automatisch verlassen.

Demonstrationsmodus

Zur Ein- und Ausschaltung des Demonstrationsmodus.

1 Wahlen Sie den Demonstrationsmodus aus Drücken Sie die Ober- oder Unterseite des Steuerknopfes.

Wahlen Sie die "DEMO"-Anzeige aus.

2 Aktivieren Sie den Demonstrationsmodus. Drücken Sie für mindestens 2 Sekunden auf die Mitte des Steuerknopfes.

Bei jedem Drücken des Knopfes für mindestens 2 Sekunden schaltet sich der Demonstrationsmodus wie in der Tabelle unter dargestellt um.

Anzeige Einstellung

"DEMO ON" Der Demonstrationsmodus ist eingeschaltet.

"DEMO OFF" Der Demonstrationsmodus wird beendet (NormalModus).

Uber Audio-Dateien

• Modell, über das die Wiedergabe durchgeführt werden kann KDC-W3041, KDC-W312, KDC-W241
• Wiederzugebende Audio-Dateien MP3 (.mp3), WMA (.wma)
• Wiederzugebende Disc-Medien CD-R/RW/ROM
• Wiederzugebende Disc-Dateiformate ISO 9660 Level 1/2, Joliet, Romeo, Lange Dateinamen.

Obwohl die Audio-Dateien den oben aufgeführten Standards entsprechen, kann das Abspielen unter Umständen auf Grund von Typ oder Zustand der Medien bzw. Geräte nicht möglich sein.

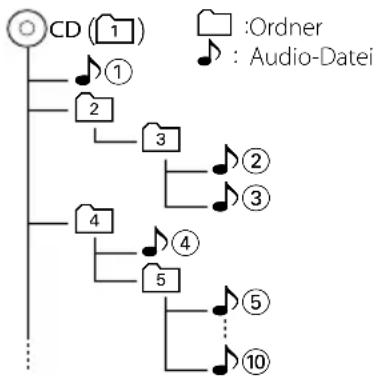

• Wiedergabereihenfolge der Audio-Dateien Bei dem in der folgenden Abbildung gezeigten Beispiel eines Ordner-/Dateibaums werden die Dateien in der Reihenfolge von ① nach ⑩ abgespielt.

Ein Online-Handbuch zu Audio-Dateien finden Sie auf der Website unter www.kenwood.com/audiofile/. Dieses Online-Handbuch enthalt ausführliche Informationen und Hinweise, die nicht in dieser Handbuch enthalten sind. Sie sollen den�试es Online-Handbuch ebenfalls durchlesen.

Menu-Glossar

• SWPRE (Vorausgangs-Umschaltung) Hiermit wird der Vorausgang zwischen dem hinteren Ausgang ("R") und dem Subwoofer-Ausgang ("SW") umgeschaltet.
• SPRM (Supreme)
  Hierbei handelt es sich um eine Technologie zur Hochrechnung und Ergänzung des Hochfrequenzbereichs, der normalerweise bei einer Verschlussung mit niedriger Bitrate ausgeblendet wird, durch einen geschützten Algorithmus. Die Ergänzung wird durch das Komprimierungsf格式 (MP3 oder WMA) optimiert und entsprechend der Bitrate verarbeitet. Bei mit hoher oder variabler Bitrate verschlusselter Musik oder bei Musik mit minimalem Hochfrequenzbereich ist die Wirkung unerheblich.

CD READ

Hiermit wird das Verfahren zum Lesen der CD eingestellt.
Wenn eine CD mit speziellem Format nicht wiederergegeben werden kann, stellen Sie diese FunktionIBE auf ^ 己 2 ^ 已 um die Wiedergabezwangsweise durchzufahren. Beachten Sieitte, dass eine Music-CDs selbst bei der Einstellung auf ^ 己 2 ^ 己 nicht wiederergegeben lessen werden konnen. Darüber hinaus konnen Audio-Dateien bei der Einstellung auf ^ 己 2 ^ 己 nicht wiederergegeben lessen werden. In den meisten fallen muss diese Funktion auf "1" gestellt werden.

1: Hiermit wird bei der Wiedergabe von CDs automatisch zwischen Discs mit Audio-Dateien und Musik-CDs unterschieden.
2: Hiermit wird die Wiedergabe zwangsweise als Musik-CD durchgeführt.

AUX

Beim Einschalten dieser Funktion kann die AUX-Quelle ausgewählt werden.

ON1: Hiermit wird der Ton des am AUX-Anschluss angeschlossenen externen Geräts wiedergegeben, wenn zuvor die AUX-Quelle aktiviert wurde.
ON2: Hiermit wird die Dämpfungsfunktion eingestellt, wenn zuvor die AUX-Quelle aktiviert wurde. Schalten Sie die Dämpfungsfunktion aus, wenn Sie die Tonausgabe eines externen Geräts horen möchten. Dadurch werden Störgeräuche verhindert, wenn kein externes Gerät an den AUX-Anschluss angeschlossen ist.
OFF: Hiermit wird die Auswahl der AUX-Quelle deaktiviert. Schalten Sie diese Funktion aus, wenn Sie den AUX-Anschluss nicht verwenden.

- NEWS (Nachrichtensendung mit Zeiteinstellung)

Hiermit werden Nachrichtensendungen automatisch empfangen, sobald diese beginnen. Stellen Sie die Zeit ein, während derer eine Unterbrechung nach dem Beginn einer weiteren Nachrichtensendung deaktiviert werden soll. Durch Umschaltung von "NEWS 00M" auf "NEWS 90M" wird diese Funktion eingeschaltet. Wenn die Funktion eingeschaltet ist, wird "NEWS" angezeigt. Beim Starten einer Nachrichtensendung bei eingeschalteter Funktion wird "TRAFFIC" angezeigt und die Nachrichten werden empfangen. Bei der Einstellung von 20M wird fur die Dauer von 20 Minuten keine weitere Nachrichtensendung empfangen.

• AUTO1, AUTO2, MANUAL (Abstimmmodus-Ausbahl)

Hiermit wird der Abstimmmodus des Radios ausgewählt.

Abstimmungsmodus Anzeige Funktion

Automatische Sueche "AUTO 1" Automatische Sueche nach einem Sender

Suche nach einem "AUTO 2" Suche nach den im Senderspeicher voreingestellten Sender abgelegten Sendern.

Manuell "MANUAL" Normale manuelle Senderabstimmung.

• AF (Alternative Frequenz)

Das Gerät schaltet automatisch auf eine andere Frequenz des eingestellen RDS-Senders um, wenn der Empfang schwächer wird.

RUS (russische Spracheinstellung)

Bei Einschaltung dieser Funktion werden die folgenden Zeichenabfolgen in Russisch angezeigt: Ordername/Dateiname/Titel des Musikstücks/Interpretenname/Albumname/CD-Text (interne CD-Quelle)

OFF (Stromversorgungs-Aus-Timer)

Wenn sich das Gerät langere Zeit im Standby-Modus befindet,lässt es sich mit dieser Funktion nach einer bestimmten Zeit automatisch ausschalten.

Dadurch wird die Fahrzeug-Batterie geschont.

Die automatische Ausschaltfunktion ist ausgeschaltet.

20M: Das Gerät wird nach 20 Minuten ausgeschaltet. (werkseitige Einstellung)
40M: Das Gerät wird nach 40 Minuten ausgeschaltet.
60M: Das Gerät wird nach 60 Minuten ausgeschaltet.

Dieses Produkt wird weder vom Hersteller eines Fahrzeugs während der Produktion noch von einem professionellen Importeur eines Fahrzeugs in einen EU-Mitgliedsstaat eingebaut.

Entsorgung von bebrauchten elektrischen und elektronischen Geräten (anzuwenden in den Ländern der Europäischen Union und anderen europäischen Ländern mit einem separaten Sammelsystem für solche Geräte)

Das Symbol (durchgestrichene Mülltonne) auf dem Produkt oder seiner Verpackung weist daraufhin, dass these Product nicht als normaler Haushaltsabfall behandelt werden darf, sondern an einer Annahmestelle für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch ihren Beitrag zur korrekten Entsorgung these Produkte schützen Sie die Umwelt und die Gesundheit ihrer Mitmenschen. Unsachgemäß oder falsche Entsorgung gefährden Umwelt und Gesundheit. Weitere Informationen über das Recycling these Produkte erhalten sie von ihrer Gemeinde oder den communalen Entsorgungsbetrieben.

Hinweis zur Entsorgung der Batterien :

Verbrauchte Batterien dürfen nach der Batterieverordnung nicht mehr mit dem Hausmüll entsorgt werden. Kenwood beteiligt sich daher am Gemeinsamen Rücknahmesystem Batterien" (GRS Batterien). Werfen Sie verbrauchte Batterien unentgeltlich in die beim Handel aufgestelltten Sammelbehälter. Auch bei Ihrrem Fachhändler finden Sie einen Sammelbehälter für verbrauchte Batterien. Auch Batterien, die in Geräten fest eingebaut sind, unterliegen diesen gesetzlichen Vorschriften.

Kennzeichnung von Geräten mit LaserAbtastern (gilt nicht für alle Gebiete)

Das Etikett ist am Chassis/Gehäuse angebracht und besagt, dass sich die Komponente Laserstrahlen bedient, die als Laserstrahlen der Klasse 1 klassifiziert wurden. Dies weist daraufhin, dass sich das Gerät Laserstrahlen bedient, die einer schwächeren Klasse angehören. Das bedeutet, dass durch den sehr schwachen Laserstrahl keine Gefahr durch gefährliche Strahlungen außerhalb des Geräts besteht.

Zubehör/Hinweise zum Einbau

Zubehör

①

1

②

2

Hinweise zum Einbau

1. Ziehen Sie den Zündschlüssel ab und trennen Sie den Minuspol von der Batterie ab, um Kurzschlüsse zu vermeiden.
2. Schlieben Sie die Ein- und Ausgangskabel der einzelnen Geräte an.
3. SchlieBen Sie alle Kabel am Kabelbaum an.
4. Schlieben Sie den Steckverbinder B des Kabelbaums am Lautsprecheranschluss Ihres Fahrzeugs an.
5. SchlieBen Sie den Steckverbinder A des Kabelbaums am externen Stromanschluss Ihres Fahrzeugs an.
6. Schlieben Sie den Kabelbaumanschluss am Gerät an.
7. Bauen Sie das Autoradio in Ihrlem Fahrzeug ein.
8. Schlieben Sie den Minuspol der Batterie an.
9. Drucken Sie die Rückstelltaste.

Die Montage sowie die Verkabelung these Gerätes macht besondere Fähigkeiten und Erfahrung erforderlich. Überlassen Sie die Arbeiten zur Montage und Verkabelung ausgewiesenem Fachpersonal.
- Betreiben Sie das Gerät ausschließlich mit 12-Volt-Gleichstrom und negativer Masseverbindung.
Schützen Sie das Gerät vor direkter Sonneneinzahlung, zu hohen Temperaturen, Feuchtigkeit, Spritzwasser und Staub.
- Verwenden Sie für den Einbau ausschließlich die mitgelieferten Schrauben. Zu lange oder zu dicke Schrauben konnten das Gerät beschädigen.
- Wenn die Stromversorgung nicht eingeschaltet wird ("PROTECT" wird angezeigt), liegt möglicherweise ein Kurzschluss im Laufsprecherkabel vor oder das Kabel hat das Fahrzeugchassis berührt und die Schutzfunktion wurde deswegen aktiviert. Überprüfen Sie aus thisem Grund das Laufsprecherkabel.
- Stellen Sie sicher, dass alle Kabelanschlüsse ordnungsgemäß durchgeführt wurden, indem Sie die Stecker bis zum vollkommenen Einrasten in die Buchsen einfahren.

• Falls das Zündschloss Ihr's Fahrzeugs über keine ACC-Stellung verfügt, oder falls das Zündkabel an eine Stromquelle mit Konstantspannung wie beispelsweise ein Batteriekabel angeschlossen ist, wird die Stromversorgung des Geräts nicht mit der Zündung verbunden (d. h. das Gerät wird nicht zusammen mit der Zündung ein- und ausgeschaltet). Wenn Sie die Stromversorgung des Geräts mit der Zündung verbinden wollen, schreiben Sie das Zündkabel an eine Stromquelle an, die mit dem Zündschlüssel ein- und ausgeschaltet werden kann.
• Verwenden Sie einen handelsüblichen Übergangsadapter, wenn der Stecker nicht zum Anschluss im Fahrzeug passt.
• Isolieren Sie nicht angeschlossene Kabel mit Vinylband oder ähnlichem Material. Um Kurzschlüsse zu verhindern, entfern den Sieittekeine Schutzhullen von den Kabelenden oder Verbindungssteckern.
• Wenn das Armaturenbrett eine Klappe hat, stellen Sie beim Einbau sicher, dass die Frontplatte beim Öffnen und Schließen nicht an die Klappe stöhrt.
• Wenn die Sicherung durchbrennt, überprüfen Sieitte zunachst die Kabel auf einen Kurzschluss. Ersetzen sie dann die defekte Sicherung durch eine neue Sicherung gleichen Werts.
• Schlieben Sie beide Pole der Laufsprecher an den Laufsprecherausgängen am Gerät an. Der Anschluss der Laufsprecher-Minuspole an die Karosserie des Fahrzeugs und/oder die Erdung derselben kann zu Betriebsstörungen führen oder die Elektronik beschädigten.
• Überprüfen Sie nach dem Einbau, ob Bremslichter, Blinker und Scheibenwischer ordnungsgemäß Funktionieren.
• Installieren Sie das Gerät so, dass der Montagewinkel 30^ oder weniger beträgt.

Anschlussdiagramm

Anschlussfunktionsanleitung

Stiftnummern für ISO-Anschlüsse	Kabelfarbe Funktionen
Externer StromanschlussA-4 gelb BatterieA-5 blau/weiß StromsteuerungA-7 rot Zündung (ACC)A-8 schwarz Erdungsanschluss	(Masse)
LoutsprecheranschlussB-1 lila Hintern rechts (+)B-2 lila/schwarz Hintern rechts (-)B-3 grau Vorne rechts (+)B-4 grau/schwarz Vorne rechts (-)B-5 weiß Vorne links (+)B-6 weiß/schwarz Vorne links (-)B-7 grün Hintern links (+)B-8 grün/schwarz Hintern links (-)

▲WARNUNG

Anschluss des ISO-Anschlusses

Die Stiftbelegung für die ISO-Anschlüsse hängt von der Art des von Ihnen verwendeten Fahrzeugs ab. Stellen Sie sicher, dass Sie die Anschlüsse zur Vermeidung einer Beschädigung des Gerats ordnungsgemäß durchführten.

Der Standardanschluss für den Kabelbaum wird unter unter

1 beschreiben.Falls die ISO-Anschlussstifte entsprechend
2 oder 3 beegt sind, führen Sie den Anschlussitte wie dargestellt durch.

Stellen Sieitte unbedingt sicherrass das Kabel wie unter 2 unten dargestellt wieder angeschlossen wird, um diese Gerät in Fahrzeugen von Volkswagen zu installmenten.

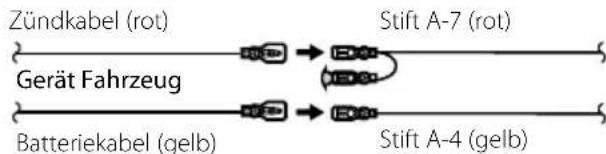

1 (Standard-Einstellung) Der Stift A-7 (rot) des ISO-Anschlusses am Fahrzeug ist mit der Zündung verbunden, während der Stift A-4 (gelb) mit der Konstantspannungsequelle verbunden ist.

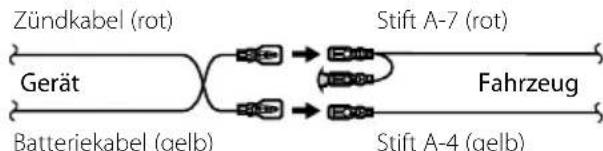

2 Der Stift A-7 (rot) des ISO-Anschlusses am Fahrzeug ist mit der Konstantspannungsquelle verbunden, während der Stift A-4 (gelb) mit der Zündung verbunden ist.

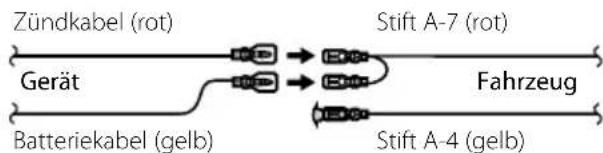

3 Der Stift A-4 (gelb) des ISO-Anschlusses am Fahrzeug ist mit nichts verbunden, während der Stift A-7 (rot) mit der Konstantspannungsquelle verbunden ist (oder Stift A-7 (rot) und Stift A-4 (gelb) sind mit der Konstantspannungsquelle verbunden).

• Wenn der Anschluss so durchgeführt wird, wie oben unter 3 beschreiben, ist die Stromversorgung des Geräts nicht mit dem Zündschloss gekoppelt. Denken Sie daher stets daran, das Gerät nach dem Ausschalten der Zündung auszuschalten.

Um die Stromversorgung des Geräts mit der Zündung zu koppeln, schlieben Sie das Zündkabel (ACC...rot) an eine Stromquelle an, die mit dem Zündschlüssel ein- und ausgeschaltet werden kann.

Einbau/Entfernen des Geräts

Einbau

• Stelen Sie sicher, dass das Gerät sichere eingebaut wurde. Wenn das Gerät nicht fest sitzt, können Fehlfunktionen (beispielsweise Klangbeeinträchtigungen) auftreten.

Entfernen des Hartgummirahmens

1 Lassen Sie die Arretierstifte am Ausbauwerkzeug ineinander greifen und entfernen Sie die zwei Verriegelungen im oberen Bereich. Heben Sie den Rahmen an undziehen Sie ihn wie in der Abbildung dargestellt nach vorne.

2 Entfernen Sie, wenn der obere Bereich entfernt ist, die unteren zwei Stellen.

• Der Rahmen kann auf die gleiche Art und Weise von der Unterseite abgenommen werden.

Entfernendes Geräts

1 Nehmen Sie den Hartgummirahmen entsprechend dem Abschnitt ab.
2 Entfernen Sie die Schraube (M4× 8) an der Rückseite des Gerats.
3 Setzen Sie die beiden Ausbauwerkzeuge wie dargestellt tief in die Schlitze auf den beiden Seiten ein.
4 Drücken Sie das Ausbauwerkzeug hinunter, während Sie es hineindrücken, undziehen Sie das Gerät halb hersus. Schraube (M4× 8) (im Handel erhältlich)

• Achten Sie darauf, dass Sie sich nicht an den Vorsprüngen des Ausbauwerkzeugs verletzen.
  5 Umfassen Sie das Gerät mit beiden Händen undziehen Sie es vorsichtig heraus, damit es nicht

Fehlersuche

Einige Gerätefunktionen können durch vorgenommene Einstellungen deaktiviert worden sein.

Der Benutzer des System Q kann nicht angezeigt werden.

(Seite 24) ist nicht gesetzt.

• Subwoofer kann nicht eingerichtet werden.
• Subwoofer gibt keinen Ton aus.

Tiefpassfilter kann nicht eingerichtet werden.

Vorverstärkerausgang ist nicht auf Subwoofer eingestellt. (Seite 28)

(Seite 22) ist nicht eingeschaltet.

! Anzeige kann nicht eingerichtet werden.

Die (Seite 29) ist nicht ausgestellt.

Manchmal faktioniert das Gerät nicht richtig, weil möglicherweise ein Bedienungsfehler oder eine falsche Verdraughtung vorliegt. Sehen Sie sich deshalbitte zuerst die nachfolgende Übersicht an, bevorsie Ihr Gerät zur Reparatur geben.

Tuner-Betrieb

? Der Radioempfang ist schlecht.

Die Fahrzeugantenne ist nicht herausgezogen. Ziehen Sie die Antenna vollständig hersa.

Disc-Quelle

? Statt der ausgewählten Disc wird eine andere wiedergegeben.

Die ausgewählte CD ist sehr verschmutzt. Reinigen Sie die CD.

Die Nummer des Disc-Fachs stimmt nicht mit der Nummer der ausgewählten Disc überein. Nehmen Sie das Magazin hereaus und überprüfen die Bestückung.

Die Disc ist beschädigt.
Tauschen Sie die Disc aus.

Audio-Datei

Bei der Wiedergabe einer Audio-Datei springt der Ton.

Das Medium ist verkratzt oder verschmutzt. Reinigen Sie das Medium undlesen Sie hierzuden Abschnitt (Seite 21).

Die Aufnahmebedingungen sind schlecht. Nehmen Sie das Medium erneut auf oder verwenden Sie ein andere Medium.

Die unten aufgeführten Meldungen zeigen den Zustand Ihres Systems an.

TOC ERR: Es befindet sich keine Disc im Magazin. Die CD ist zu verschmutzt, verkehr herum eingelegt oder beschädigt.

E-05: Die Disk kann nicht gelesen werden.

E-15: Es wurden Medien wiedergegeben, auf die keine Daten aufgenommen worden sind, die von diesen Gerät wiedergegeben werden konnen.

E-77: Das Gerät arbeitet aufgrund eines internen Fehlers nicht ordnungsgemäß.

Drücken Sie die Rückstell taste am Gerät. Erlischt die Anzeige "E-77" nicht, wenden Sie sichitte an ihren Kundendienst.

E-99: Es liegt eine Fehlfunktion des Disc-Magazines vor oder das Gerät hat einen Defekt.

Überprüfen Sie das Disc-Magazin. Drücken Sie ggf. die Rückstelltaste am Gerät. Erlischt die Anzeige "E-99" nicht, wenden Sie sichitte an ihren Kundendienst.

IN (Blinken): Der CD-Player Funktioniert nicht ordnungsgemäß.

Legen Sie die CD erneut ein. Wenn sich die CD nicht auswerfen lasst oder das Display weiterhin blinkt, schalten Sie das Gerätitte aus und wenden sich an ihren Kundendienst.

PROTECT: Das Lautsprecherkabel weist einen Kurzschluss auf oder berührt das Fahrzeugchassis; aufgrund dessen wird die Schutzfunktion aktiviert.

Verdrahten oder isolieren Sie das Laufsprecherkabel ordnungsgemäß und drücken Sie die Rückstelltaste. Erlischt die Anzeige "PROTECT" nicht, wenden Sie sichitte an ihren Kundendienst.

NA FILE: Es wird eine Audio-Datei wiedergegeben, deren Format von thisem Gerat nicht unterstutz wird.

COPY PRO: Eine kopiergeschützte Datei wird wiedergegeben.

Technische Daten

UKW-Tuner

Frequenzband (Abstimmschritte: 50 kHz)

: 87,5 MHz - 108,0 MHz

Empfindlichkeit (Rauschabstand = 26dB)

:0,7 V / 75

Empfindlichkeitssschwelle (Rauschabstand = 46dB)

1.6 V / 75

Frequenzgang (± 3,0 dB)

: 30 Hz - 15 kHz

Rauschabstand (MONO)

:65dB

Selektivität (DIN) (±400 kHz)

≥ 80 dB

Kanaltrennung (1 kHz)

:35dB

MW-Tuner

Frequenzband (Abstimmschritte: 9 kHz)

: 531 kHz - 1611 kHz

Empfindlichkeit (Rauschabstand = 20dB)

:25μV

LW-Tuner

Frequenzband

: 153 kHz - 281 kHz

Empfindlichkeit (Rauschabstand = 20dB)

: 45 μV

Disc-Abschnitt

Laserdiode

:GaAlAs

Digitalfilter (D/A)

: 8 cach-Oversampling

D/A-Wandler

:1Bit

Spindeldrehzahl

: Unterhalb der Meßgrenze

Frequenzgang (±1 dB)

: 20 Hz - 20 kHz

Gesamtklirgrad (1 kHz)

:0,01%

Rauschabstand (1 kHz)

KDC-W3041/W312/W241:105 dB

KDC-241:93dB

Dynamik

:93dB

MP3-Dekodierung (KDC-W3041/W312/W241)

: Entspricht MPEG-1/2 Audio Layer-3

WMA-Dekodierung (KDC-W3041/W312/W241)

: Entspricht Windows Media Audio

Veränderer

Max. Ausgangsleistung

KDC-W3041/W312/W241:50W×4

KDC-241:45W×4

Vollbereichsleistung (bei weniger als 1%

Kllrfaktor)

KDC-W3041/W312/W241:30W×4

KDC-241:28W×4

Laatsprecherimpedanz

:4-8Ω

Klangregler

BaB:100Hz±8dB

Mittel:1kHz±8dB

Hohen: 10kHz± 8 dB

Pegel und Impedanz des Vorstufenausgangs (CD)

(KDC-W3041/W312)

: 2000 mV/10 kΩ

Vorverträker-Impedanz (KDC-W3041/W312)

:≤600Ω

Zusatz-Eingang

Frequenzgang (± 3dB)

: 20Hz - 20kHz

Maximaler Spannungseingang

: 1200 mV

Eingangsimpedanz

: 100 kΩ

Allgemeines

Betriebsspannung (11 - 16V möglich)

:14,4V

Stromverbrauch

:10A

Einbaumaß

: 182× 53× 155mm

Gewicht

: 1,30 kg

Inhoud

Technische gegevens 55

CD's die nicht gebruikt können worden

Automatische geheugenopslag

[TI]/[AUTO]

Kan de subwoofer nicht instellen.

Kan Display nicht instellen.

Totale harmonische verrorming (1 kHz)

:0,01%

Hoge tonen: 10kHz± 8 dB

Vooruitgangsiveau/belasting (CD)

(KDC-W3041/W312)

: 2000 mV/10 kΩ

Konformitätserklung in Bezug auf die EMC-Vorschrift 2004/108/EG

Hersteller:

Kenwood Corporation

2967-3 Ishikawa-machi, Hachioji-shi, Tokyo, 192-8525 Japan

EU-Vertreter:

Kenwood Electronics Europe BV

Amsterdamseweg 37, 1422 AC UITHOORN, Niederlande
