BEDIENUNGSANLEITUNG ODL 32450W SAT OK

www.ok-online.com Imtron GmbH Wankelstraße 5 D-85046 Ingolstadt www.imtron.eu Exit MenuOkVersch.Einst. Bild Ton KanalEigenschaftEing. Beend.

Standard 16:9 BildmodusHelligkeitKontrastSchärfeFarbeFarbtonFabtemperaturBildseitenverhältnis Mild Zurück Bild

Exit MenuOkVersch.Einst. Bild Ton KanalEigenschaftEing. Beend.

Exit MenuOkVersch.Einst. Bild Ton KanalEigenschaftEing. Beend.ENTERENTER Aus 4 Stunden Aus ENTER Lock Sprache Zeit Abschalt-TimerAutom. AbschaltungHörbehindertCI InformationENTERZurückEigenschaft

Exit MenuOkVersch.Einst. Bild Ton KanalEigenschaftEing. Beend.ENTERENTER Aus 4 Stunden Aus ENTER Lock SpracheZeitAbschalt-TimerAutom. AbschaltungHörbehindertCI InformationENTERZurückEigenschaftKennwort Exit MenuOkVersch.Einst. Bild Ton KanalEigenschaftEing. Beend. Aus ENTERENTERLock ChannelJugendschutzPinnummer ändernHotelmodus Ein ZurückEigenschaft - Systemschloss

GEBRAUCHSANWEISUNG 3

Medien Eingang DTV ATV

Exit MenuOk Versch. Einst. Bild Ton Kanal Eigenschaft Eing. Beend. ENTER ENTER Aus 4 Stunden Aus ENTER Lock Sprache Zeit Abschalt-Timer Autom. Abschaltung Hörbehindert CI Information ENTER Zurück Eigenschaft Exit MenuOk Versch. Einst. Bild Ton Kanal Eigenschaft Eing. Beend. ENTER Deutschland Satellite ENTER ENTER ENTER ENTER Kanal-Management Lieblingsverwaltung Land TV Connection Autom. Suche Man. Suche digital Man. Suche analog Satellite System ENTER Zurück Kanal

Medien Eingang DTV ATV

0007 EUTELSAT W1 0008 BADR-2,3,4EURO 0009 EUTELSAT SES... Stärke : Qualität :

USBDVB-S2PC-IN VGA mini AV mini YPbPr COMMON INTERFACE

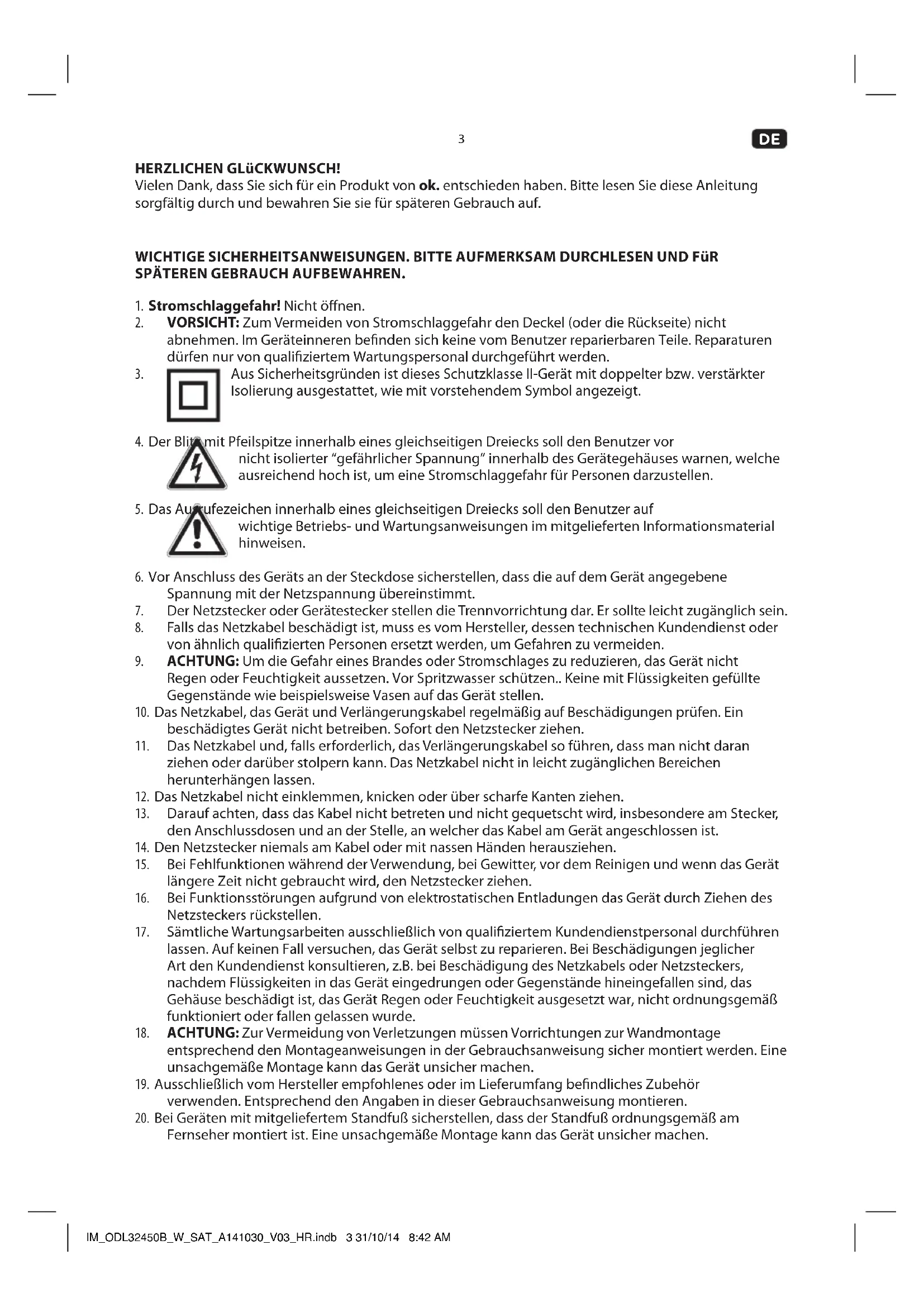

HERZLICHEN GLüCKWUNSCH! Vielen Dank, dass Sie sich für ein Produkt von ok. entschieden haben. Bitte lesen Sie diese Anleitung sorgfältig durch und bewahren Sie sie für späteren Gebrauch auf. WICHTIGE SICHERHEITSANWEISUNGEN. BITTE AUFMERKSAM DURCHLESEN UND FüR SPÄTEREN GEBRAUCH AUFBEWAHREN.

1. Stromschlaggefahr! Nicht önen.

2. VORSICHT: Zum Vermeiden von Stromschlaggefahr den Deckel (oder die Rückseite) nicht

abnehmen. Im Geräteinneren benden sich keine vom Benutzer reparierbaren Teile. Reparaturen dürfen nur von qualiziertem Wartungspersonal durchgeführt werden.

Aus Sicherheitsgründen ist dieses Schutzklasse II-Gerät mit doppelter bzw. verstärkter Isolierung ausgestattet, wie mit vorstehendem Symbol angezeigt.

4. Der Blitz mit Pfeilspitze innerhalb eines gleichseitigen Dreiecks soll den Benutzer vor

nicht isolierter “gefährlicher Spannung” innerhalb des Gerätegehäuses warnen, welche ausreichend hoch ist, um eine Stromschlaggefahr für Personen darzustellen.

5. Das Ausrufezeichen innerhalb eines gleichseitigen Dreiecks soll den Benutzer auf

wichtige Betriebs- und Wartungsanweisungen im mitgelieferten Informationsmaterial hinweisen.

6. Vor Anschluss des Geräts an der Steckdose sicherstellen, dass die auf dem Gerät angegebene

Spannung mit der Netzspannung übereinstimmt.

7. Der Netzstecker oder Gerätestecker stellen die Trennvorrichtung dar. Er sollte leicht zugänglich sein.

8. Falls das Netzkabel beschädigt ist, muss es vom Hersteller, dessen technischen Kundendienst oder

von ähnlich qualizierten Personen ersetzt werden, um Gefahren zu vermeiden.

9. ACHTUNG: Um die Gefahr eines Brandes oder Stromschlages zu reduzieren, das Gerät nicht

Regen oder Feuchtigkeit aussetzen. Vor Spritzwasser schützen.. Keine mit Flüssigkeiten gefüllte Gegenstände wie beispielsweise Vasen auf das Gerät stellen.

10. Das Netzkabel, das Gerät und Verlängerungskabel regelmäßig auf Beschädigungen prüfen. Ein

beschädigtes Gerät nicht betreiben. Sofort den Netzstecker ziehen.

11. Das Netzkabel und, falls erforderlich, das Verlängerungskabel so führen, dass man nicht daran

ziehen oder darüber stolpern kann. Das Netzkabel nicht in leicht zugänglichen Bereichen herunterhängen lassen.

12. Das Netzkabel nicht einklemmen, knicken oder über scharfe Kanten ziehen.

13. Darauf achten, dass das Kabel nicht betreten und nicht gequetscht wird, insbesondere am Stecker,

den Anschlussdosen und an der Stelle, an welcher das Kabel am Gerät angeschlossen ist.

14. Den Netzstecker niemals am Kabel oder mit nassen Händen herausziehen.

15. Bei Fehlfunktionen während der Verwendung, bei Gewitter, vor dem Reinigen und wenn das Gerät

längere Zeit nicht gebraucht wird, den Netzstecker ziehen.

16. Bei Funktionsstörungen aufgrund von elektrostatischen Entladungen das Gerät durch Ziehen des

Netzsteckers rückstellen.

17. Sämtliche Wartungsarbeiten ausschließlich von qualiziertem Kundendienstpersonal durchführen

lassen. Auf keinen Fall versuchen, das Gerät selbst zu reparieren. Bei Beschädigungen jeglicher Art den Kundendienst konsultieren, z.B. bei Beschädigung des Netzkabels oder Netzsteckers, nachdem Flüssigkeiten in das Gerät eingedrungen oder Gegenstände hineingefallen sind, das Gehäuse beschädigt ist, das Gerät Regen oder Feuchtigkeit ausgesetzt war, nicht ordnungsgemäß funktioniert oder fallen gelassen wurde.

18. ACHTUNG: Zur Vermeidung von Verletzungen müssen Vorrichtungen zur Wandmontage

entsprechend den Montageanweisungen in der Gebrauchsanweisung sicher montiert werden. Eine unsachgemäße Montage kann das Gerät unsicher machen.

19. Ausschließlich vom Hersteller empfohlenes oder im Lieferumfang bendliches Zubehör

verwenden. Entsprechend den Angaben in dieser Gebrauchsanweisung montieren.

20. Bei Geräten mit mitgeliefertem Standfuß sicherstellen, dass der Standfuß ordnungsgemäß am

Fernseher montiert ist. Eine unsachgemäße Montage kann das Gerät unsicher machen. IM_ODL32450B_W_SAT_A141030_V03_HR.indb 3 31/10/14 8:42 AM4

21. Beim Aufstellen des Gerätes ausreichend Platz für Luftzirkulation freilassen. Nicht in Bücherregalen,

Einbauschränken o.ä. aufstellen.

22. Die Lüftungsönungen nicht mit Gegenständen wie Zeitungen, Tischtüchern, Vorhängen usw.

abdecken, da dies die Luftzirkulation behindert. Keine Gegenstände in das Gerät einstecken.

23. Keine oenen Flammen wie z. B. brennende Kerzen auf das Gerät stellen.

24. Keine elektronischen Geräte oder Spielzeug auf das Gerät stellen. Solche Gegenstände können

herunterfallen und Sach- und/oder Personenschäden verursachen.

25. Nicht in der Nähe von Wärmequellen wie z.B. Heizkörpern, Heizregistern, Öfen oder anderen

wärmeerzeugenden Geräten (einschließlich Verstärker) aufstellen.

26. Keine übermäßige Kraft auf die Front oder Oberseite des Gerätes ausüben, da dadurch das Gerät

27. Das Gerät nicht verschieben oder bewegen, während es eingeschaltet ist.

28. Die Bildschirmoberäche nicht mit scharfen oder harten Gegenständen berühren, andrücken oder

29. Bei Temperaturwechseln kann es zu Kondensation kommen. Kondensation kann zur Beschädigung

des Bildschirmes und elektrischer Bauteile führen. Nach Abklingen der Kondensation werden auf dem Bildschirm Punkte oder Flecken zu sehen sein.

30. ACHTUNG: Explosionsgefahr bei nicht ordnungsgemäßem Austausch der Batterien. Nur durch

Batterien des gleichen Typs ersetzen. Alte und neue Batterien nicht zusammen verwenden.

31. Beim Einsetzen der Batterien auf richtige Polarisation entsprechend der Kennzeichnung (+ und -)

32. Die Batterien entnehmen, wenn das Gerät für längere Zeit nicht verwendet wird.

33. Batterien keiner übermäßigen Hitze durch Sonneneinstrahlung, Feuer o.ä. aussetzen.

34. Auslaufende Batterien entnehmen und das Batteriefach gründlich reinigen. Hautund Augenkontakt

35. Batterien außerhalb der Reichweite von Kindern aufbewahren. Wenn Batterien verschluckt wurden,

umgehend einen Arzt aufsuchen.

36. Batterien nicht auseinandernehmen oder aufschneiden; nicht ins Feuer werfen. Entsprechend den

Hinweisen der Gebrauchsanweisung entsorgen. Nicht mit dem Haushaltsmüll entsorgen.

37. Bei Funktionsstörungen im USB-Modus zum Rückstellen des USB-Gerätes dessen Netzstecker

38. Batterien (Batteriepackung oder eingelegte Batterien) keiner übermäßigen Hitze durch

Sonneneinstrahlung, Feuer o.ä. aussetzen.

39. Um eine Brandübertragung zu verhindern, Kerzen und andere oenen Feuerquellen stets vom

40. Schaubilder und Abbildungen in dieser Gebrauchsanweisung dienen nur zur Information und

können von der tatsächlichen Produkterscheinung abweichen. Änderungen an Produktausführung und technischen Daten ohne Mitteilung vorbehalten.

41. Übermäßiger Schalldruck von Ohr- und Kopfhörern kann zu Gehörschädigungen führen.

BESTIMMUNGSGEMÄSSE VERWENDUNG

Dieses Produkt dient zum Empfang und zur Wiedergabe von Audio-, Video- und Fernsehsignalen. Bitte verwenden Sie das Gerät ausschließlich unter Einhaltung dieser Anweisungen. Missbrauch des Gerätes ist gefährlich und führt zur sofortigen Aufhebung der Garantieansprüche. Beachten Sie alle Sicherheitshinweise! IM_ODL32450B_W_SAT_A141030_V03_HR.indb 4 31/10/14 8:42 AM5

BAUTEILE Hauptgerät A. Standfuß B. Betriebsanzeige C. Fernbedienungssensor D. Lautstärketaste (VOL +/–) E. Einschalttaste (Power) F. Senderauswahltaste (CH +/–) G. MENU Taste H. Eingangsquellen (INPUT)

J. CI-Karteneinschub K. DVB-S2 L. mini YPbPr M. mini AV N. VGA (PC Video-Eingang)

W. Netzkabel mit Stecker Nicht abgebildet Mini YPbPr-Adapter Mini AV- Adapter Fernbedienung

Taste TV ein- oder in den Standby Modus schalten. b 0-9 Zahlentasten Zur Direktwahl der Sender. Zahlen im Menü eingeben. c FAV Favoritensenderliste anzeigen. (ATV / DTV Modus) d DISPLAY Taste Anzeige der aktuellen Programminformation auf dem Bildschirm. (ATV / DTV Modus). Anzeige der aktuellen Eingangsquelle. (andere Modi)

Tasten Navigieren durch Menüoptionen. f MENU Taste Aufrufen des TV-Menüs. g VOL +/– Lautstärke einstellen h SUBTITLE Auswahl der Untertitel. i CANCEL Verlassen des Teletext-Menüs. (ATV Modus) j TV/TXT Ein- und ausschalten der Teletext-Funktion. (ATV / DTV Modus) k HOLD Taste Halten der Teletext-Seite l INDEX Taste Seitennummer des Teletext-Indexes auswählen

Taste Rückspulen (USB Modus) Taste Schnellvorlauf (USB Modus) Taste Wiedergabe starten und unterbrechen. Taste Wiedergabe stoppen. (USB / DTV Modus) n Farbtasten (Rot, Grün, Gelb, Blau) IM_ODL32450B_W_SAT_A141030_V03_HR.indb 5 31/10/14 8:42 AM6

Taste Zum Ein-/Ausschalten des Tons drücken. p PICTURE Taste Bild-Modus auswählen: Standard / Mild / Benutzer / Dynamisch. SOUND Taste Ton-Modus auswählen: Standard / Musik / Film / Sports / Benutzer. ASPECT Taste Bildformat auswählen: Auto / 4:3 / 16:9 / Zoom / Untertitel / Smart Zoom. SLEEP Taste Sleep Timer-Funktion einstellen: OFF / 10 / 20 / … / 180 / 240 min.

Taste Zu der letzten angeschaute Sendung. (ATV / DTV Modus) r INPUT Taste Auswahl zwischen verschiedenen Eingangsquellen: DTV / ATV / SCART / YpbPr / PC / HDMI / AV / USB s OK Taste Bestätigen der Eingabe. t EXIT Taste OSD-Menü verlassen. u CH +/– Taste Sender auswählen. v CH. LIST Taste Programmliste bearbeiten. (ATV / DTV Modus) w REVEAL Taste Anzeige verborgener Informationen der Teletext-Seiten, z.B. Antwort eines Ratespiels. (ATV Modus) x NICAM/A2 Taste Auswahl von Audio Nicam/A2 y SIZE Taste Vergrößern des Bildes auf der Teletextseite

• 1 x drücken: verdoppelt die Größe der oberen Bildschirmhälfte

• 2 x drücken: verdoppelt die Größe der unteren Bildschirmhälfte z SUBPAGE Taste Anzeige der Unterseite im Teletext. IM_ODL32450B_W_SAT_A141030_V03_HR.indb 6 31/10/14 8:42 AM7

Schrauben Sie die Bodenplatte fest. Befestigen Sie den Standfußadapter mit den Schrauben auf der Rückseite des Fernsehgerätes.

Schließen Sie die Antenne an den Fernseher an. Verbinden Sie den Netzstecker mit einer Wandsteckdose. Die Kontrollleuchte leuchtet rot und das Fernsehgerät bendet sich im Stand-by Modus.

Schalten Sie das Fernsehgerät ein und die Kontrollleuchte leuchtet grün.

EINLEGEN DER BATTERIEN IN DIE FERNBEDIENUNG

Entfernen Sie den Batteriefachdeckel auf der Fernbedienungsrückseite. Legen Sie 2 Batterien ein (LR03/ AAA, 1,5 V). Achten Sie dabei auf die im Batteriefach gekennzeichnete Polung von + und –. Schließen Sie nun den Batteriefachdeckel wieder.

GRUNDFUNKTIONEN DER BEDIENELEMENTE

Die Grundfunktionen des Fernsehers kann sowohl am Fernsehgerat oder auf der Fernbedienung ausgefuhrt werden.

• Zum Ein-/Ausschalten des Fernsehgerätes die Einschalttaste auf dem Hauptgerät oder auf der Fernbedienung drücken.

• Zum Wechseln der Sender: Drücken Sie die Taste CH+/– auf dem Fernsehgerät oder drücken Sie die Taste CH+/– oder geben Sie die Sendernummer mithilfe der Zahlentasten auf der Fernbedienung ein.

• Zum Einstellen der Lautstärke die Taste VOL +/– auf dem Fernsehgerät oder auf der Fernbedienung drücken.

• Zur Auswahl eines extern angeschlossenen Gerätes, die Taste INPUT auf der Fernbedienung oder am Fernseher drücken und das gewünschte Gerät wählen.

• Drücken Sie die Taste MENU, um das Menü aufzurufen

In dem Quellenmenü werden alle Geräte aufgeführt, die mit dem Fernseher verbunden sind. Vom Quellenmenü aus können Sie zu einem dieser Geräte wechseln. Drücken Sie die Taste INPUT auf der Fernbedienung oder am Fernseher und wählen Sie das gewünschte Gerät aus. ANSCHLüSSE ANT/RF Analoger Fernsehempfang. HDMI 1/2/3 Ein HDMI-Anschluss gewährleistet die beste Bild- und Tonqualität. Video- und Audiosignale sind in einem HDMI-Kabel kombiniert. Verwenden Sie HDMI-Anschlüsse für TV-Signale in High-Denition-Qualität (HD). SCART Mithilfe eines SCART-Kabels können Audio-und Videosignale übertragen werden. SCART-Anschlüsse können RGB-Videosignale übertragen, aber keine Fernsehsignale im HD-Format (High Denition). YPbPr Mit Component Video (Y Pb Pr) können ausschließlich Videosignale übertragen werden. Wenn Sie auch Tonsignale empfangen möchten, müssen Sie ein Audio L/R-Kabel anschließen. DTV Auswahl für digitales TV-Signal. ATV Auswahl für analoges TV-Signal. PC Auswahl für Videosignal vom PC. Media Auswahl für Medienwiedergabe durch USB-Schnittstelle. IM_ODL32450B_W_SAT_A141030_V03_HR.indb 7 31/10/14 8:42 AM8

Vorsicht! Schalten Sie den Fernseher aus, bevor Sie den Anschluss von Geräte vornehmen.

• Blu-ray- oder DVD-Player Via HDMI Via Component Video-Kabel (Y Pb Pr) und ein Audio L/R-Kabel

• Spielkonsole Via HDMI Via Component Video-Kabel (Y Pb Pr) und ein Audio L/R-Kabel

• Heimkino Via HDMI Via Component Video-Kabel (Y Pb Pr) und ein Audio L/R-Kabel Via SCART

• Digitalkamera Via USB Kabel Via HDMI Via Component Video-Kabel (Y Pb Pr) und ein Audio L/R-Kabel

• USB Speichergerät Via USB Kabel Via USB Flash Laufwerk

Schalten Sie den Fernseher ein.

1. Drücken Sie MENU, wählen Sie Sprache unter Eigenschaft aus. Wählen Sie die gewünschte

OSD-Sprache des Menüs aus und bestätigen mit OK.

2. Wählen Sie Kanal, und drücken Sie anschließend

3. Wählen Sie unter Land das entsprechende Land aus.

4. Wählen Sie unter TV CONNECTION die Antenne (DVB-T), Kabel (DVB-C) oder Satelliten (DVB-S2)

5. Wählen Sie im Kanal Menu Autom. Suche

> ALL > DTV > ATV Die Sendersuche kann einige Minuten dauern. Befolgen Sie die Anweisungen auf dem Bildschirm.

ANTENNEN DVBT ODER KABEL DVBCEMPFANG

Wenn sowohl DVB-T- als auch DVB-C-Empfang in Ihrem Land möglich ist, und der Fernseher für den DVB-T- und den DVB-C-Empfang in Ihrem Land ausgerüstet ist, dann können Sie bei der Einstellung der Sender einen der beiden Modi auswählen.

Wenn Sie die DVB-Einstellung ändern möchten, um eine neue Sendereinstellung zu starten, gehen Sie wie folgt vor:

1. Wählen Sie DTV unter INPUT aus.

2. Drücken Sie MENU, wählen Sie Kanal, und drücken Sie anschließend

3. Wählen Sie die gewünschte DBV-Einstellung aus.

4. Drücken Sie gegebenenfalls mehrmals MENU, um das Menü zu beenden.

Hinweis Wenn Sie einen DVB-T-Antenneneingang und auch einen DVB-C- Eingang verwenden, dann können Sie Ihren Fernseher für DVB- T und auch DVB-C einrichten. Installieren Sie beide Systeme nacheinander mit den notwendigen Einstellungen. SATELLITENEMPFANG

Dieser Fernseher verfügt über einen eingebauten DVB- S2-Satellitenempfänger. Schließen Sie das Kabel Ihrer Parabolantenne direkt an den Fernseher an. Verwenden Sie ein Koaxialkabel, das sich zum Anschluss einer Parabolantenne eignet. Stellen Sie vor der Installation sicher, dass die Parabolantenne korrekt ausgerichtet ist.

1. Wählen Sie DTV unter INPUT.

2. Drücken Sie MENU, wählen Sie Kanal, und drücken Sie anschließend

3. Wählen Sie unter TV CONNECTION Satellite aus und drücken Sie OK.

4. Wählen Sie Satellite System und drücken Sie OK.

5. Der Fernseher zeigt die aktuelle Installationseinstellung an. Wenn die aktuelle Einstellung

der gewünschten Satelliteninstallation entspricht, können Sie mit der Suche nach Satelliten beginnen. Wählen Sie Suchen aus, und drücken Sie OK.

6. Der Fernseher sucht nach innerhalb der Ausrichtung Ihrer Parabolantenne verfügbaren

Satelliten. Dies kann einige Minuten in Anspruch nehmen. Wenn ein Satellit gefunden wurde, werden sein Name und die Empfangsstärke auf dem Bildschirm angezeigt. Wenn ein Senderpaket für einen der gefundenen Satelliten verfügbar ist, können Sie das gewünschte Paket auswählen.

7. Um die Sender der gefundenen Satelliten zu installieren, befolgen Sie die Anweisungen auf dem

Bildschirm. Der Fernseher zeigt die Anzahl der gefundenen Sender und Radiosender an. IM_ODL32450B_W_SAT_A141030_V03_HR.indb 9 31/10/14 8:42 AM10

HAUPTMENÜ OSD Drücken Sie MENU und wählen Sie mit den Tasten den Menüpunkt in dem Sie Einstellungen vornehmen wollen. Zum Bestätigen drücken Sie die Taste OK. Die Einstellungen ändern Sie mit den Tasten . Um ins Übermenü zu gelangen drücken Sie die Taste MENU ggf. mehrmals. Um das Menü zu verlassen, drücken Sie die Taste EXIT. BILD

Hier können Sie verschiedene Bileinstellungen vornehmen. Drücken Sie MENU und wählen Sie das Bild Menü aus

• Bildmodus Einstellungen von Bildoptionen, Dynamisch, Standard, Sanft und Benutzer

• Helligkeit Einstellung der Helligkeit

• Kontrast Einstellung des Kontrasts

• Schärfe Einstellung der Schärfe. Nicht Verfügbar unter VGA/PC Modus

• Farbe Einstellung der Farbe

• Farbton Einstellunge des Farbtons. Nur in NTSC Modus

• Farbtemperatur Einstellung des Farbtons warm, cool oder standard

• Bildseitenverhältnis Einstellung des Bildschirmformats

• DNR (Digital Noise Reduction) Reduziert Bildrauschen. TON

Hier können Sie verschiedene Klangeinstellungen vornehmen. Drücken Sie MENU und wählen Sie das Sound Menü aus.

• Audiomodus Standard, Movie, Music, Speech und User.

• Tiefen Mit Bässe können Sie die Intensität der tiefen Töne festlegen.

• Höhen Mit Höhen können Sie den Pegel von hohen Tönen innerhalb des Klangs festlegen.

• Balance Einstellung des Klangausgleichs der Lautsprecher.

• Surround Im Surround-Modus können Sie den Soundeekt der Fernseherlautsprecher festlegen.

• Auto Volume Level (AVL) Diese Option dient dazu, plötzliche Erhöhungen der Lautstärke während eines Senderwechsels oder Werbepausen einzuschränken.

Hier können Sie verschiedene Sendereinstellungen vornehmen. Drücken Sie MENU und wählen Sie das Channel Menü aus.

• Kanal-Management Bearbeitung der eingestellten Sender, wie z.B. Löschen, Positionsänderungen oder Sperren von Sendern.

• Lieblingsverwaltung Hinzufügen/Entfernen von Sender zur/von Favoritenliste.

• Land (Country) Ländereinstellung.

• TV Connection Einstellung des Empfangstyp (DVB-T, DVB-C and DVB-S2).

• Autom. Suche Automatischer Suchlauf.

• Man. Suche digital Manuelle Sendersuche nach DTV-Kanäle.

• Man. Suche analog Manuelle Sendersuche nach ATV-Kanäle.

• Satellite System Auswahl von Satellitensystemen. Siehe Kapitel Satellitenempfang. EIGENSCHAFT

Hier können Sie verschiedene Optioneinstellungen vornehmen. Drücken Sie MENU und wählen Sie das Feature Menü aus.

• Lock Damit Kinder bestimmte Sender oder Sendungen nicht wiedergeben, können Sie Sender oder Sendungen mit Altersfreigabe sperren. Siehe Kapitel SPERRE.

• Sprache Einstellung der Bildschirmsprache (OSD).

• Zeit Einstellung von Datum und Uhrzeit.

• Abschalt-Timer (Sleep Timer) Die Sleep timer Funktion schaltet das Fernsehgerät nach Ablauf einer voreingestellten Zeit in den Stand-by.

• Autom. Abschaltung (Auto Power O) Automatische Ausschaltzeit des Bildschirms einstellen.

• Hörbehindert (Hearing Impaired) Einstellung für Hörgeschädigte.

• CI information Diese Option dient dem Pay-Fernsehen. Sie müssen eine CI-Karte in den CI-Karte-Schlitz einstecken. Es werden Informationen der an dem Fernseher angeschlossenen CI-Karte angezeigt. IM_ODL32450B_W_SAT_A141030_V03_HR.indb 11 31/10/14 8:42 AM12

EINSTELLUNG (EINST.)

Hier können Sie verschiedene Systemeinstellungen vornehmen. Drücken Sie MENU und wählen Sie das Setup Menü aus.

• OSD-Zeit Einstellung der Uhrzeit auf dem Bildschirm.

• Auto SCART Der Fernseher wechselt automatisch zur SCART, wenn ein externes Gerät an die SCART-Buchse angeschlossen wird.

• PC Setup Änderung der Einstellungen unter PC-Modus.

• Blue Screen Wechselt den Bildschirmhintergrund zwischen Blau und Schwarz, wenn keine Eingabe erfolgt.

• TV-einst. Rückst. Reset TV Setting Zurücksetzen der Werkseinstellungen.

• Software Upgrade Neue Firmensoftware steht von Zeit zur Zeit zur Verfügung, um die Performance des Fernsehers zu verbessern. Hier können Sie ein Software Upgrade durchführen. Weitere Informationen erhalten Sie mit der runtergeladener Software.

• Load Default Database Importiert die werkstelligen Satelitten und Sender, um eine direkte Wiedergabe der Programme zu ermöglichen. Sperre Wenn Sie nicht möchten, dass Kinder einen bestimmten Sender ansehen, können Sie diesen Sender sperren. Um einen gesperrten Sender wiederzugeben, müssen Sie den Kindersicherungscode eingeben.

Drücken Sie MENU und wählen Sie unter Eigenschaft das Menü Lock aus. Geben Sie das werkseitig eingestellte Kennwort 0000 ein. Wählen Sie die Option, die Sie einstellen möchten und bestätigen Sie mit OK. Befolgen Sie die Anweisungen auf dem Bildschirm.

• Lock Channel Schalten Sie das Sperrsystem ein, um ein unbefugten Zugri auf das Fersehgerät zu verhindern.

• Jugendschutz Damit Kinder keine Sendungen sehen, die für ihr Alter ungeeignet sind, können Sie eine Altersfreigabe festsetzen.

• Pinnummer ändern Hier legen Sie den Kindersicherungscode fest oder ändern den aktuellen Code. Das werkseitig eingestelltes Kennwort ist 0000.

• Hotelmodus Schalten Sie das Sperrsystem ein, um ein unbefugten Zugri auf die Einstellungen zu verhindern. EPG (ELEKTRONISCHE PROGRAMMZEITSCHRIFT) Drücken Sie EPG, um das EPG Menü aufzurufen. Befolgen Sie die Anweisungen auf dem Bildschirm.

• Zeitplan: Drücken Sie die rote Taste, um den Zeitplan (täglich, wöchentlich) Ihrer Einträge anzuzeigen.

• Erinnerung: Drücken Sie einmal die grüne Taste, um die Erinnerungseinstellung anzuzeigen. Drücken Sie nochmals die grüne Taste, um die Erinnerungseinstellung für die Aufnahme anzuzeigen.

• Info: Drücken Sie die gelbe/blaue Taste, um die vergangene oder zukünftige Programme anzuzeigen. IM_ODL32450B_W_SAT_A141030_V03_HR.indb 12 31/10/14 8:42 AM13

Sie können Ihre Fotos, Musik oder Videos von einem angeschlossenen USB-Flashlaufwerk oder eine USB-Festplatte wiedergeben.

1. Schließen Sie bei eingeschaltetem Fernseher ein USB-Flashlaufwerk oder eine USB-Festplatte an

den USB-Anschluß an.

2. Drücken Sie die INPUT-Taste und wählen Sie die Quelle Medien aus.

3. Navigieren Sie zur Menüleiste, und wählen Sie den Typ der Datei aus, die Sie wiedergeben

möchten. Wählen Sie Bild, Musik, Film oder e-Book aus. PHOTO

1. Das Gerät unterstützt die Formate: .jpg, .jpeg, .bmp and .png

Wählen Sie das anzuzeigende Foto mithilfe der Pfeiltasten / . Nach der Auswahl erscheint die Datei- Information und Bildansicht auf der rechten Seite. Starten oder Anhalten der Diashow. Stoppen der Diashow. Wiedergabe des vorherigen oder nächsten Datei. Bild drehen (0, 90, 180, 270). Vergrößern/Verkleinern des Bildes. Zeigt die Information des aktuellen Dateis an. Zeigt das Bildeinstellungsmenü zur Auswahl von Wiederholungsmodus, Hintergrundmusik, Ausgleitzeit, Eekt. Zeigt die Wiedergabeliste an. MUSIK

Das Gerät unterstützt die Formate: .mp3, .m4a and .aac.

2. Wählen Sie die gewünschte Datei mithilfe der Pfeiltasten / . Nach der Auswahl erscheint die Datei-Information

auf der linken Seite und die Wiedergabe startet automatisch.

3. Drücken Sie , um die Wiedergabe vom Anfang der Datei zu starten.

Starten oder Anhalten der Musikwiedergabe. Stoppen der Musikwiedergabe. Vorlauf und Rücklauf. Direkte Wiedergabe verheriger oder nächster Datei. Wiederholungsmodus der Musikwiedergabe. Wechselt die Anzeige zwischen “Information” und “Playlist”. Schaltet die Bildschirmanzeige aus. (BLaue Taste als Schnelltaste). Wiedereinschalten erfolgt durch Drücken der Power Taste. IM_ODL32450B_W_SAT_A141030_V03_HR.indb 13 31/10/14 8:42 AM14

2. Wählen Sie die gewünschte Datei mithilfe der Pfeiltasten / und starten Sie die Wiedergabe mit .

Starten oder Anhalten der Filmwiedergabe. Stoppt die Filmwiedergabe und verläßt die Vollbildwiedergabe. Schneller Vor- oder Rücklauf. Wiedergabe in Zeitlupe. Wiedergabe schrittweise. Einstellung der Wiederholungsmodus A-B. Direkte Wiedergabe verheriger oder nächster Datei. Zeigt die Wiedergabeliste an. Zeigt die Information des aktuellen Dateis an. Zeigt das Filmeinstellungsmenü an. (setup the programme, subtitle, audio, repeat mode) Goto -Modus, Zeiteingabe zur direkten Wiedergabe. E-BOOK

Drücken Sie die Pfeiltaste, um die gewünschte Datei auszuwählen.

2. Drücken Sie OK, um die Datei wiederzugeben.

Wechselt zu vorherige/nächste Seite. Rote Taste Hinzufügen oder entfernen von Bookmark. Grüne Taste Springt direkt zur gewählten Stelle. Gelbe Taste Anzeige der Bookmarkliste. Blaue Taste Anzeige der Wiedergabeliste. VIDEOTEXT

1. Wählen Sie einen TV-Sender mit einem Teletextsignal.

2. Drücken Sie die Taste TV/TXT, um den Teletextmodus aufzurufen.

3. Drücken Sie die Taste TV/TXT ein zweites Mal, um die Funktion Mix-Modus aufzurufen, die es Ihnen

ermöglicht, die Teletextseite im TV-Programm einzublenden.

4. Drücken Sie die Taste TV/TXT ein drittes Mal, um den normalen TV/DTV-Modus zu verlassen.

5. Um eine Seite direkt auszuwählen, geben Sie die Seitenzahl (drei Ziern) mithilfe der Zahlentasten

ein. Sollten Sie sich während der Eingabe geirrt haben, müssen Sie die dreistellige Zier vervollständigen und danach die richtige Seitenzahl eingeben.

6. Mit der Taste CH–/CH+ können Sie die vorherige bzw. nächste Seite wählen.

REINIGUNG UND PFLEGE

• Trennen Sie das Fernsehgerät vor dem Reinigen von der Stromversorgung.

• Reinigen Sie den Fernsehbildschirm und den Rahmen mit einem weichen Tuch. Bitte benutzen Sie niemals Substanzen wie z. B. Alkohol, Chemikalien oder Haushaltsreiniger auf dem Fernsehbildschirm.

• Beschädigungsgefahr des Bildschirms! Niemals den Bildschirm mit einem Gegenstand berühren, drücken, reiben oder antippen.

• Um Verformungen oder das Ausbleichen der Farbe zu vermeiden, wischen Sie so schnell wie möglich Wassertropfen weg. IM_ODL32450B_W_SAT_A141030_V03_HR.indb 14 31/10/14 8:42 AM15

FEHLERBEHEBUNG Symptom Mögliche Ursachen und Abhilfe Kein Bild und kein Ton • Prüfen Sie, ob der Hauptstecker mit einer Wandsteckdose verbunden ist.

• Prüfen Sie, ob Sie den EINSCHALTER unten auf dem Fernsehgerät gedrückt haben.

• Prüfen Sie die Kontrast- und Helligkeitseinstellungen Normales Bild, aber kein Ton

• Prüfen Sie die Einstellung der Lautstärke.

• Stummschaltung? Drücken Sie die Taste MUTE.

• Stellen Sie einen anderen Sender ein, vielleicht liegt es an der Übertragung.

• Sind alle Audiokabel richtig eingesteckt? Fernbedienung funktioniert nicht richtig

• Prüfen Sie, ob ein Gegenstand zwischen dem TV-Gerät und der Fernbedienung die Übertragung des Signals behindert.

• Wurden die Batterien mit der richtigen Polung (+ zu +, – zu –) eingelegt?

• Legen Sie neue Batterien ein. Das Gerät schaltet sich plötzlich aus

• Ist die Einschlafautomatik eingestellt?

• Prüfen Sie die Einstellungen der Stromversorgung.

• Strom ist ausgefallen.

• Kein Sender eingerichtet. Das Bild erscheint nach dem Einschalten nur langsam

• Dies ist normal, das Bild wird während des Einschaltvorgangs abgeschwächt. Bitte wenden Sie sich an den Kundendienst, wenn das Bild nach fünf Minuten nicht erschienen ist. Keine oder schwache Farbe oder schwaches Bild

• Stimmen Sie die Farbe im entsprechenden Menü ab.

• Halten Sie einen bestimmten Abstand zwischen dem Bildschirm und dem Videorekorder.

• Stellen Sie einen anderen Sender ein, vielleicht liegt es an der Übertragung.

• Sind alle VIDEO-Kabel richtig eingesteckt?

• Aktivieren Sie die entsprechenden Funktionen zum Wiederherstellen der Bildhelligkeit. Horizontale/vertikale Streifen oder Bildverzerrung

• Prüfen Sie, ob ein in der Nähe bendliches Elektrogerät oder Elektrowerkzeug Funkstörungen verursacht. Schlechter Empfang bei einigen Sendern

• Sender- oder Kabelübertragungsprobleme. Suchen Sie einen anderen Sender.

• Das Sendersignal ist schwach, drehen Sie die Antenne für einen besseren Empfang.

• Prüfen Sie nach möglichen Störquellen in der Nähe. Linien oder Streifen im Bild • Prüfen Sie die Antenne (Wechseln Sie die Antennenrichtung). Kein Ton aus den Lautsprechern zu hören

• Stimmen Sie den Ausgleich im entsprechenden Menü ab. Das Signal bendet sich außerhalb der Reichweite (PC Modus)

• Stimmen Sie die Auösung, horizontale Frequenz oder vertikale Frequenz der Eingangsquelle ab.

• Prüfen Sie, ob das Signalkabel angeschlossen oder lose ist.

• Prüfen Sie die Eingangsquelle. Vertikale Streifen im Hintergrund und horizontale Bildstörungen und falsche Position (PC Modus)

• Bedienen Sie sich der Funktion Auto-Konguration oder stellen Sie Uhr, Phase oder H/V-Position ein. Bildschirmfarbe ist unstabil oder nur einfarbig

• Prüfen Sie das Signalkabel.

TECHNISCHE DATEN Display-Merkmale Displaytyp : LED Bildschirmdiagonale : 31,5 inch Bildformat : 16:9 Aktiver Bereich : 697,7 (H) x 392,3 (V) Auösung des Bildschirms : 1366 x 768 Helligkeit : 220 cd/m

• Der Erp-Test wurde anhand EN 62087:2009 & EN 50564:2011 durchgeführt

• Siehe Website unten für detaillierte technische Informationen oder bitten Sie den Händler um ein technisches Datenblatt. www.ok-online.com IM_ODL32450B_W_SAT_A141030_V03_HR.indb 16 31/10/14 8:42 AM17

ENTSORGUNG Das Symbol „durchgestrichene Mülltonne” erfordert die separate Entsorgung von Elektro- und Elektronik-Altgeräten (WEEE). Elektrische und elektronische Geräte können gefährliche und umweltgefährdende Stoe enthalten. Dieses Gerät nicht im unsortierten Hausmüll entsorgen. An einer ausgewiesenen Sammelstelle für Elektro- und Elektronik-Altgeräte entsorgen. Dadurch tragen Sie zum Schutz der Ressourcen und der Umwelt bei. Für weitere Information wenden Sie sich bitte an Ihren Händler oder die örtlichen Behörden. IM_ODL32450B_W_SAT_A141030_V03_HR.indb 17 31/10/14 8:42 AM18

J. CI-Card slot K. DVB-S2 L. mini YPbPr M. mini AV N. VGA (PC Video-Input)

W. Powercord Not shown: mini YPbPr adaptor mini AV adaptor Remote control
