RLEDTV24 - Fernseher Ricatech - Kostenlose Bedienungsanleitung

Produkttyp	LCD-Fernseher 24 Zoll
Marke	Ricatech
Modell	RLEDTV24
Bildschirmgröße	24 Zoll (ca. 60 cm)
Bildschirmauflösung	Full HD 1920 × 1080 Pixel
Stromversorgung	100-240 V, 50/60 Hz
Anschlüsse	HDMI, VGA, USB, Scart, YPbPr (Komponente), Antenneneingang, Kopfhöreranschluss, CI-Slot
Hauptfunktionen	DVB-T (DTV), Videotext, EPG, PVR-Aufnahme über USB, USB-Medienplayer (Video, Musik, Fotos), Kindersicherung
PC-Kompatibilität	Auflösungen bis 1920×1080 (VGA, SVGA, XGA, WXGA)
Unterstützte USB-Formate	FAT/FAT32, Video MPG, Audio MP3, Fotos JPG
CI-Funktion	Optionales CI-Modul für Pay-TV
Bildeinstellungen	Bildmodi (Benutzerdefiniert, Standard usw.), Helligkeit, Kontrast, Farbe, Schärfe, Farbton, Farbtemperatur
Toneinstellungen	Klangmodi, Bass, Höhen, Balance, automatische Lautstärkeregelung (AVC)
OSD-Menüsprachen	Mehrsprachig (Französisch, Englisch, Deutsch usw.)
Ausschalt-Timer	Ja, einstellbar (SLEEP)
Fernbedienung	Inklusive Zifferntasten, Navigationstasten und Sonderfunktionen
Sicherheit	Gehäuse nicht öffnen, Stromschlaggefahr. Belüftung erforderlich. Nicht Feuchtigkeit aussetzen.
Pflege	Bildschirm mit einem weichen, trockenen Tuch reinigen. Keine chemischen Reinigungsmittel verwenden.
Reparierbarkeit	Keine vom Benutzer reparierbaren Teile. Wenden Sie sich an den autorisierten Kundendienst.
Kundendienst	E-Mail: [e-mail], Tel.: [phone], Web: www.ricatech.com

Häufig gestellte Fragen - RLEDTV24 Ricatech

Wie schalte ich den Ricatech RLEDTV24 Fernseher ein?

Schließen Sie das Netzkabel an eine Steckdose (100-240 V) an. Drücken Sie die POWER-Taste an der Vorderseite oder auf der Fernbedienung. Die Anzeige erlischt nach 30 Sekunden; wenn der Fernseher nicht angeht, überprüfen Sie die Batterien der Fernbedienung oder den Anschluss.

Wie suche ich Fernsehsender?

Bei der ersten Inbetriebnahme erscheint das Menü Erstinstallation. Wählen Sie Ihr Land und Ihre Sprache, dann wählen Sie 'Ja', um einen automatischen Suchlauf zu starten. Um die Suche erneut zu starten, gehen Sie ins Menü FERNSEHEN und dann Automatischer Suchlauf.

Warum gibt es keinen Ton?

Überprüfen Sie, ob die Lautstärke nicht auf Minimum oder stummgeschaltet ist (Taste MUTE). Stellen Sie sicher, dass die Audioquelle korrekt ausgewählt ist (TV, HDMI usw.). Wenn kein Ton zu hören ist, versuchen Sie, die Einstellungen im Menü TON anzupassen.

Wie schließe ich einen USB-Stick an den Fernseher an?

Stecken Sie den USB-Stick in den USB-Anschluss auf der Rückseite des Fernsehers. Drücken Sie die SOURCE-Taste auf der Fernbedienung, wählen Sie MEDIA, und navigieren Sie dann durch die Ordner, um Videos, Musik oder Fotos abzuspielen. Das unterstützte Format ist FAT/FAT32.

Wie nehme ich eine Sendung auf USB auf?

Schließen Sie einen USB-Stick an, der mit FAT32 formatiert ist. Im DTV-Modus drücken Sie die Rec-Taste auf der Fernbedienung (runder Kreis), um die Aufnahme zu starten. Drücken Sie erneut, um zu stoppen. Die Aufnahmen sind über Dateimanager im DTV-Menü zugänglich.

Was tun, wenn das Bild schlecht ist?

Überprüfen Sie den Antennen- oder Kabelanschluss. Versuchen Sie einen anderen Sender. Passen Sie die Einstellungen im Menü BILD an: Helligkeit, Kontrast, Farbe, Schärfe. Wenn Sie einen PC verwenden, nutzen Sie die Funktion AUTO, um die Anzeige zu optimieren.

Wie verwende ich die Tasten der Fernbedienung?

Die Fernbedienung ermöglicht die Navigation in den Menüs und die Steuerung aller Funktionen. Verwenden Sie die Pfeiltasten zur Navigation, ENTER zum Bestätigen, MENU für die Einstellungen, SOURCE zum Wechseln der Eingänge und die Zifferntasten für die Kanäle. Spezielle Tasten wie EPG oder SUBTITLE sind für DTV-Funktionen vorgesehen.

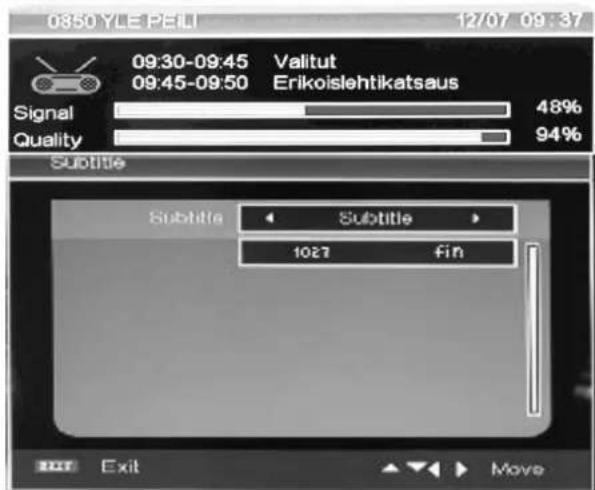

Wie aktiviere ich Untertitel auf einem digitalen Sender?

Im DTV-Modus drücken Sie die Taste SUBTITLE auf der Fernbedienung. Mit den Pfeiltasten links/rechts schalten Sie die Untertitel ein oder aus. Sie können die Untertitelsprache auswählen, falls mehrere verfügbar sind.

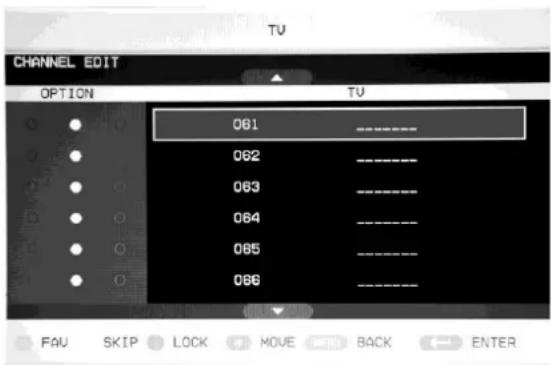

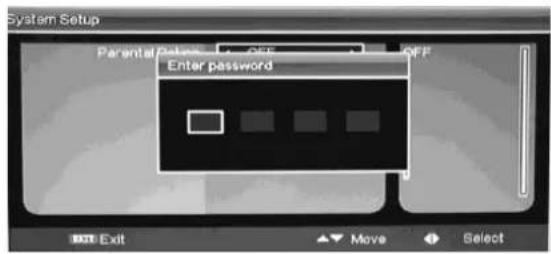

Wie sperre ich einen Sender für die Kindersicherung?

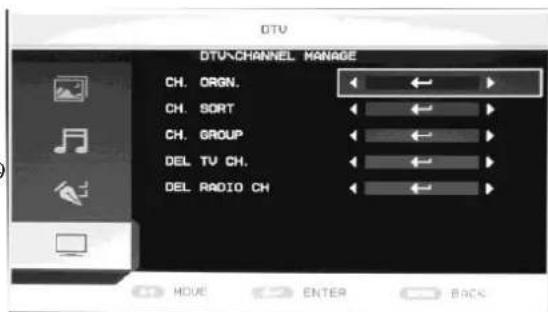

Gehen Sie ins Menü DTV dann Sender verwalten → Senderliste. Wählen Sie den zu sperrenden Sender aus und drücken Sie die blaue Taste CYAN. Geben Sie den Standard-PIN 0000 ein (Administratorcode: 8888). Der Sender wird dann passwortgeschützt.

Wie kontaktiere ich den Ricatech-Kundendienst?

Bei Fragen senden Sie eine E-Mail an [e-mail] (mit Modell- und Seriennummer) oder rufen Sie [phone] an. Besuchen Sie auch die Website www.ricatech.com für weitere Informationen.

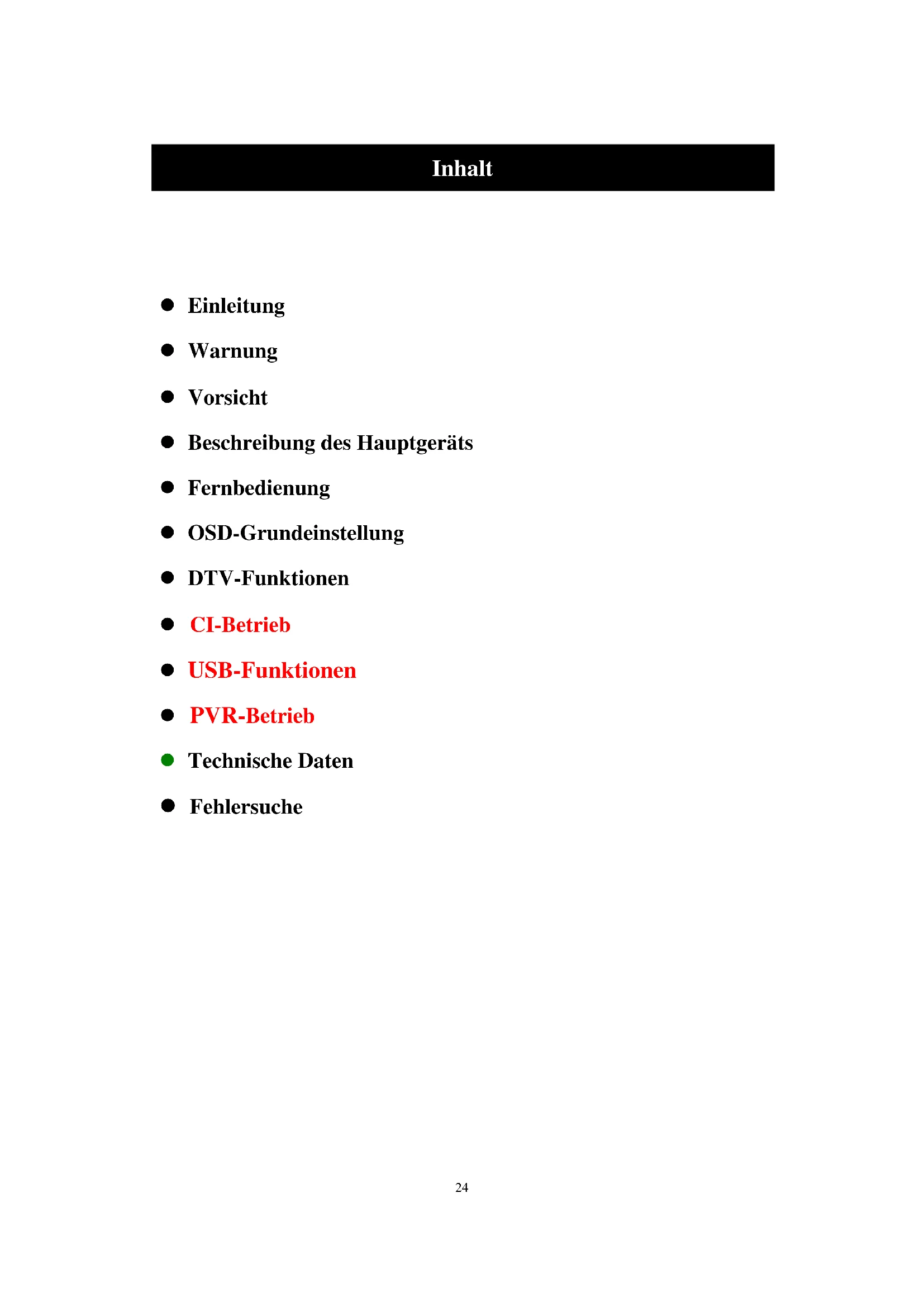

BEDIENUNGSANLEITUNG RLEDTV24 Ricatech

Electronische Programmagids EPG)

• Einleitung
• Warnung
  • Vorsicht
• Beschreibung des Hauptgeräts
• Fernbedienung
• OSD-Grundeinstellung
• DTV-Funktionen

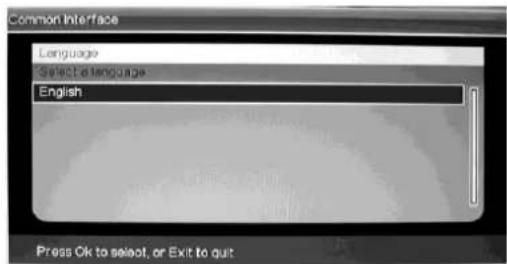

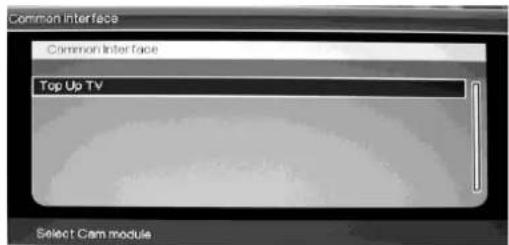

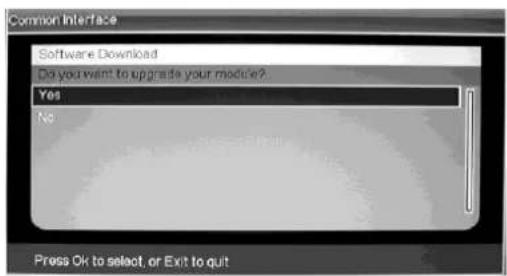

  • CI-Betrieb

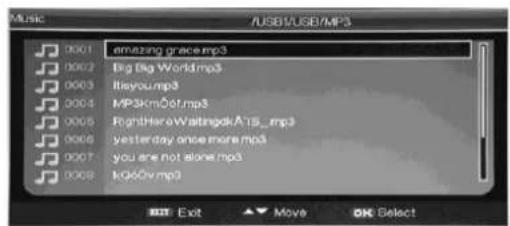

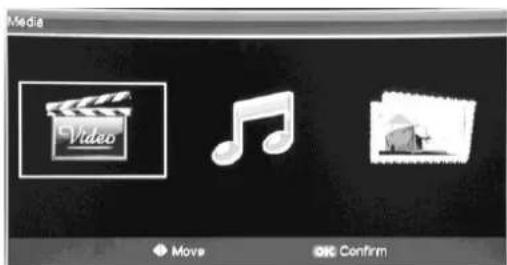

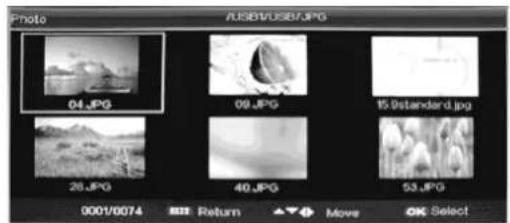

• USB-Funktionen

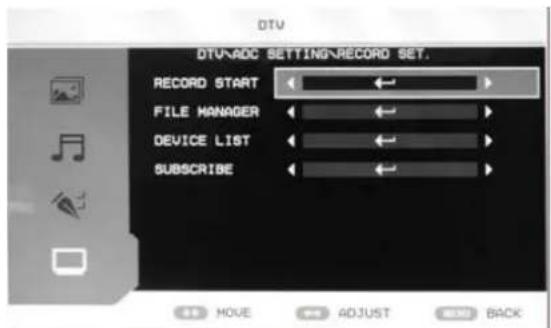

• PVR-Betrieb
• Technische Daten
• Fehlersuche

Einleitung

Vielen Dank für den Kauf unseres LCD-TV-Geräts. Er dient als ein normaler Farbfernseher und PC-Monitor. Lesen Sie dieses Handbuch sorgfältig durch und bewahren Sie es zum späteren Nachschlagen in der Nähe auf, damit Sie Ihr Set im vollen Umfang genießen können.

INSTALLATION

① Richten sie den Empfänger in einem Raum ein, in dem kein direktes Licht auf den Bildschirm trifft. Absolute Dunkelheit oder eine Reflektion im Bildschirm kann Augenschmerzen verursachen. Weiche und indirekte Beleuchtung wird für eine angenehme Betrachtung empfohlen.
② Lassen Sie zwischen dem Empfänger und der Wand genug Platz zur Lüftung.
③ Vermeiden Sie extrem warme Standorte, um mögliche Schäden am Gehäuse oder einen vorzeitigen Ausfall der Einzelteile zu verhindern.
④ Dieser TV-Empfänger kann nicht an AC100-240V 50/60HZ angeschlossen werden.
⑤ Installieren Sie den Empfänger nicht an einem Ort nahe einer Wärmequelle, wie eines Heizkörpers, Lüftungsrohren, direktem Sonnenlicht, oder an einer Stelle wie einem geschlossenen Fach und einem geschlossenen Bereich. Decken Sie die Lüftungsöffnungen nicht ab, wenn Sie das Set verwenden.
⑥ Nachdem der Strom abgeschaltet wurde benötigt die Kontrollleuchte etwa 30 Sekunden zum Erlöschen, während dieses Zeitraums können Sie das Gerät nicht wieder Einschalten bis die Kontrollleuchte erlischt. Vielen Dank für Ihre Aufmerksamkeit!

Warnung

VORSICHT GEFAHR EINES STROMSCHLAGS

VORSICHT: ZUR VERMEIDUNG DER GEFAHR EINES STROMSCHLAGS. ENTFERNEN SIE NICHT DIE ABDECKUNG (ODER DIE RÜCKVERKLEIDUNG). IM GERÄT BEFINDEN SICH KEINE VOM BENUTZER ZU WARTENDEN TEILE. ÜBERLASSEN SIE DIE WARTUNG QUALIFIZIERTEM KUNDENDIENSTPERSONAL.

a

Dieses Symbol ist dafür bestimmt, den Benutzer darauf chen, die Gefahr eines

Stromschlags zu vermeiden. Dieses Gerät darf von niemanden

auseinander genommen werden,

außer von qualifiziertem Kundendienstpersonal.

Vorhandensein von

Dieses Symbol ist dafür bestimmt, den Benutzer auf das

wichtigen Betriebs- und Wartungsanleitungen aufmerksam zu

machen, die

in der begleitenden Literatur des Geräts zu finden sind.

Vorsicht

Es werden Hochspannungen beim Betrieb dieses Produkts verwendet.

- Nehmen Sie nicht die Rückverkleidung m Set ab. Überlassen Sie die Wartung qualifiziertem Kundendienstpersonal.

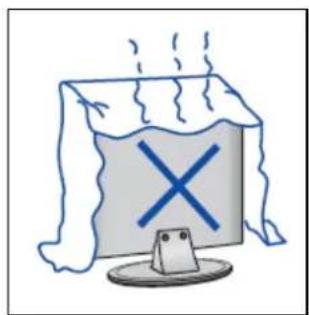

Um einen Brand oder die Gefahr eines Stromschlags zu vermeiden, das Hauptgerät keiner Feuchtigkeit aus.

Lassen Sie kein e Gegenstände in die Fernsehgehäuseschlitze odffnungen fallen oder stoßen Sie sie nicht hinein Verschütten Sie niemals irgendwelche Flüssigkeiten auf dem nsehempfänger.

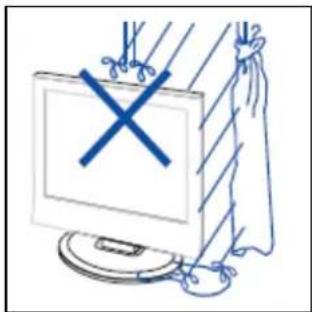

Vermeiden Sie es, das Hauptgerät direktem Sonnenlicht oder anderen

Wärmequellen auszusetzen. Stellen Sie den

Fernsehempfänger nicht

direkt auf andere Produkte, die Wärme abgeben. Z. B. Video-Kassettenspieler, Audioverstärker. Blockieren Sie nicht die

Lüftungslöcher in der Rückverkleidung. Die Lüftung ist notwendig,

um einen Ausfall der elektrischen Teile zu

vermeiden. Zerdrücken Sie nicht das Stromversorgungskabel unterhalb des Hauptgeräts.

Vorsicht

Stellen Sie sich niemals auf und

lehnen Sie sich nicht am Produkt

oder seinem Ständer an und stoßen Sie es nicht ruckartig an.

Sie sollten Kindern besondere Aufmerksamkeit schenken.

Stellen Sie das Hauptgerät nicht auf einem unebenen

Wagenständer,

Regal oder Tisch ab. Eine schwere Verletzung von Personen, und

Schäden am Fernseher können die Folge sein, wenn er fällt.

Wenn das Produkt für längere Zeit nicht verwendet wird

ist es ratsam, das Wechselstrom- kabel

von der Wechselstromsteckdose zu ziehen.

Der LCD-Bildschirm, der für dieses

Produkt verwendet wird, ist aus Glas.

Daher kann er zerbrechen, wenn das

Produkt fallen gelassen wird,

Beschreibung des Hauptgeräts

Tastenfunktion des Bedienfelds

VOL+ : Lautstärke hoch.

VOL- : Lautstärke runter.

CH+ : TV-Kanal hoch.

CH- : TV-Kanal runter.

MENU : Drücken Sie, um das Hauptmenü auszuwählen.

TV/AV : Wählen Sie das Eingangssignal aus.

POWER : Schalten Sie im Standby-Modus ein, oder wenn Sie in den

Standby-Modus übergehen.

1. USB-Eingangsanschluss.
2. HDMI-Eingangsanschluss.
3. VGA-Eingangsanschluss des Simulationssignals des Computers.
4. PC-AUDIO-Anschluss.
5. SCART-Eingangsanschluss.
6. KOPFHÖRER-Ausgangsanschluss.
7. Komponenten (YPpPr/YUV)-Eingangsanschluss.
8. Video-Eingangsanschluss.
9. AUDIO-Eingangsanschluss.
10. ATV-Antennen/Stromkreis-TV-Netzwerkanschluss oder
    DTV-Antennenanschluss.
    11.CI-Eingangsanschluss. (optional)

Netzeingangskonfiguration

AC STROM

Optionale Konfiguration wie unten:

Schließen Sie den USB an die USB-Buchse am Set an.

HINWEIS

• Es sind nur 500 mA MAX des Gleichstrom-Ausgangstroms vorhanden, wenn Sie mit einem USB-Stecker anschließen.
• Sie sollten die andere Stromversorgung für die Mobile HD verwenden, um sicherzustellen, dass die Mobile HD gut funktioniert. Und verwenden Sie den USB-Stecker nicht zur gleichen Zeit.
• Es unterstützt die Mobile HD, durch den Anschluss an die USB-Buchse. Die Partitionen der Mobile HD dürfen nicht mehr als 4 Partitionen sein. Die max. Größe der Partition beträgt 2TB. Es unterstützt das FAT/FAT32-Dokument. Das max. FAT-Dokument entspricht 4GB und das max. FAT32-Dokument 2TB.

USB

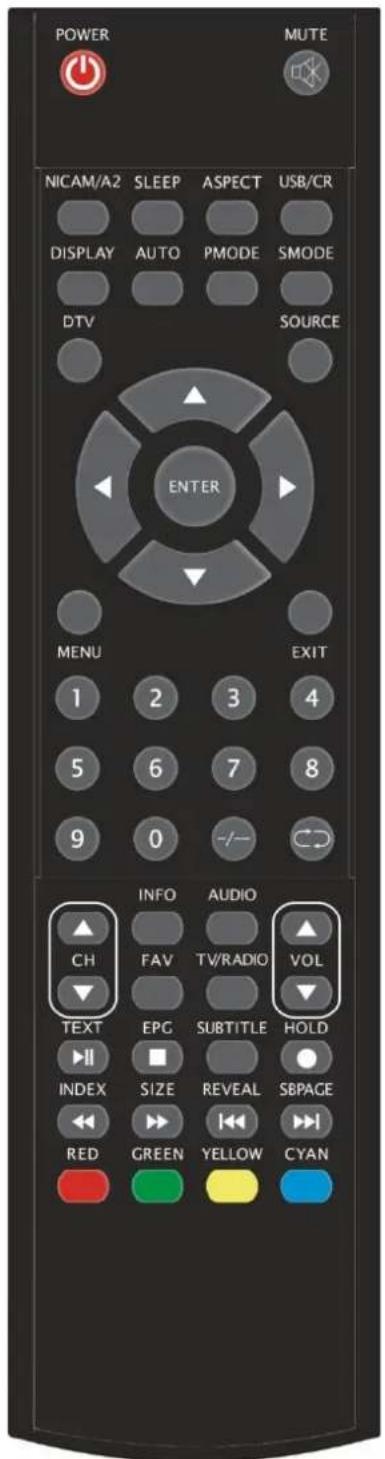

Fernbedienung

POWER : Drücken Sie diese Taste, um den Fernseher im Standby-Modus einzuschalten, oder um in den Standby-Modus zu gelangen.

MUTE: Drücken Sie diese Taste, um stumm zu schalten oder den Ton wieder herzustellen.

NICAM/A2: Drücken Sie im Fernsehzustand diese Taste, um den Stereo-Modus auszuwählen.

SLEEP: Stellen Sie den Sleep-Timer ein.

ASPECT: Drücken Sie, um eine andere Bildgröße auszuwählen.

USB/CR: Drücken Sie, um den MEDIA-Modus auszuwählen

DISPLAY: Zeigen Sie Fernsehinformationen auf dem LCD-Fernsehbildschirm an, wie z.B. Kanal und Kanalbezeichnung.

AUTO: Drücken Sie, um das Bild automatisch im PC-Modus einzustellen, frieren Sie das Bild im DTV-Modus ein

PMODE: Wählen Sie den Bildmodus aus.

SMODE: Wählen Sie den Tonmodus aus.

DTV: Drücken Sie, um zum DTV-Kanal zu gelangen.

SOURCE: Drücken Sie, um eine Signalquelle zu öffnen.

ENTER: Geben Sie die ausgewählte Option ein oder führen Sie die ausgewählte Funktion aus oder zeigen Sie die Liste der „Kanalgruppierung“ im DTV-Modus an.

MENU: Drücken Sie diese Taste, um zum Hauptmenü für verschieden optional einstellbare Einstellungen zu gelangen.

EXIT: Beenden Sie die OSD (Bildschirmanzeige).

0-9: Wählen Sie und wechseln Sie zu einem Kanal mithilfe von 0 – 9.

-/-: Wechseln Sie die Programmzahlen.

: Schalten Sie zwischen den aktuellen und den vorherigen Kanälen vor und zurück.

CH-/CH+: Ändern Sie den Kanal nach oben oder unten.

VOL-/VOL+: Stellen Sie die Lautstärke ein.

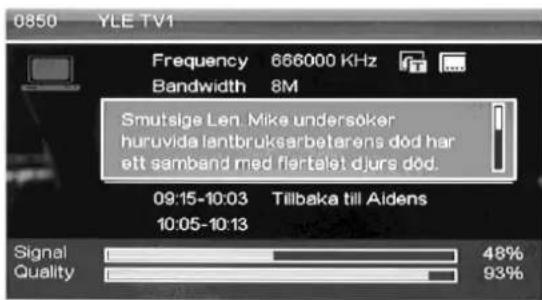

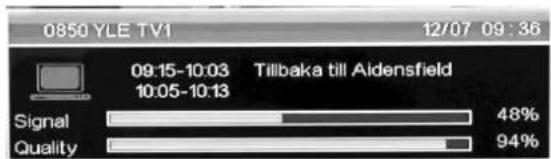

INFO: Zeigen Sie einige Informationen des aktuellen Programms im DTV-Modus an oder zeigen Sie den Aufnahmevorgang im MEDIA-Modus an.

(Wird nur für Modelle mit DTV-Funktion verwendet)

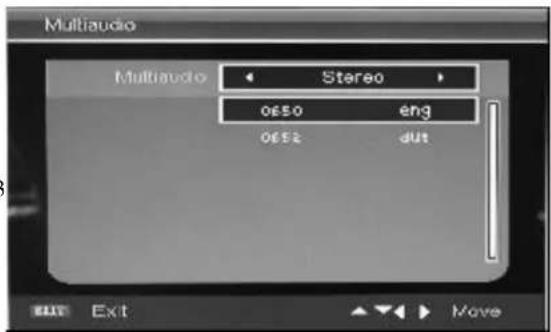

AUDIO: Drücken Sie, um DTV-Audio auszuwählen.

(Wird nur für Modelle mit DTV-Funktion verwendet)

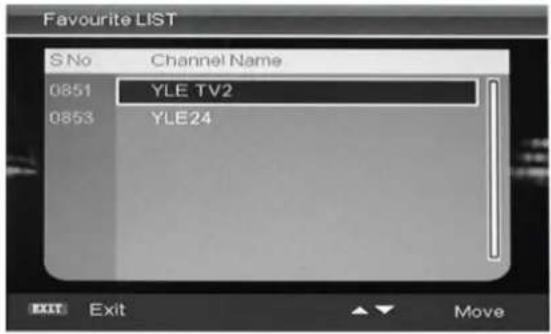

FAV: Wechseln Sie die Favoritenliste, wenn Kunden einen Favoritenkanal eingestellt haben (Wird nur für Modelle mit DTV-Funktion verwendet)

POWER NICAM/A2 SLEEP ASPECT USB/CR DISPLAY AUTO PMODE SMODE DTV SOURCE ENTER MENU EXIT 1 2 3 4 5 6 7 8 9 0 -/- INFO AUDIO CH FAV TV/RADIO VOL TEXT EPG SUBTITLE HOLD INDEX SIZE REVEAL SBPAGE RED GREEN YELLOW CYAN

TV/RADIO: Schalten Sie zwischen dem DTV-Programm und dem Radioprogramm um (nur Audio aber nicht das Bild). (Wird nur für Modelle mit DTV-Funktion verwendet)

EPG: Gelangen Sie zur elektronischen Programmübersicht. (Wird nur für Modelle mit DTV-Funktion verwendet)

☐: Beenden Sie den MEDIA-Modus oder beenden Sie die Aufnahme.

(Wird nur für Modelle mit MEDIA-Funktion verwendet)

SUBTITLE: Öffnen oder schließen Sie den Untertitel.

(Wird nur für Modelle mit DTV-Funktion verwendet)

TEXT: Drücken Sie, um in den Teletext-Modus zu gelangen oder ihn zu verlassen.

(Wird nur für die europäische Region verwendet)

Drücken Sie, um MEDIA zu starten oder anzuhalten (Wird nur für Modelle mit MEDIA-Funktion verwendet)

HOLD: Frieren Sie eine mehrseitige Textstelle auf dem Bildschirm im Teletext-Modus ein. (Wird nur für die europäische Region verwendet)

: Starten Sie die Aufnahme.

INDEX: Drücken Sie diese Taste, um zur Indexseite im Teletext zu gehen (Wird nur für die Europäische Region verwendet)

: Drücken Sie, um rückwärts abzuspielen.

(Wird nur für Modelle mit MEDIA-Funktion verwendet)

SIZE: Zeigen Sie die Oberseite, Unterseite oder die gesamte Seite an, um mühelos im Teletext-Modus zu lesen.

(Wird nur für die europäische Region verwendet)

: Drücken Sie, um vorwärts abzuspielen.

(Wird nur für Modelle mit MEDIA-Funktion verwendet)

REVEAL: Drücken Sie diese Taste, um die ausgeblendeten Informationen in der Teletextseite einzublenden. Drücken Sie erneut, um die Informationen auszublenden.

(Wird nur für die europäische Region verwendet)

: Springen Sie zum vorigen Kapitel

(Wird nur für Modelle mit MEDIA-Funktion verwendet)

SUBPAGE: Führen Sie die Funktion von SUBCODE (UNTERCODE) im Text aus, während Sie auf den Text-Anzeigemodus zugreifen.

(Wird nur für die europäische Region verwendet)

Springen Sie zum nächsten Kapitel

(Wird nur für Modelle mit USB/CR-Funktion verwendet)

RED, GREEN, YELLOW, BLUE: Entsprechen den

verschiedenfarbigen Themen.

OSD-Grundeinstellung

Installationsanweisung

Wenn Sie zum ersten Mal den Fernseher einschalten und keine Programme im Fernsehspeicher vorhanden sind, erscheint das Menü „first time Installation“ (erstmalige Installation) im Bildschirm.

a: Drücken Sie die „▲/▼“-Taste, um „COUNTRY“ auszuwählen und drücken Sie die „◀/▶“-Taste, um Ihr Land auszuwählen;

b: Drücken Sie die „▲/▼“-Taste, um das „LANGUAGE“-Menü auszuwählen und drücken Sie die „◀/▶“-Taste, um die örtliche Sprache auszuwählen.

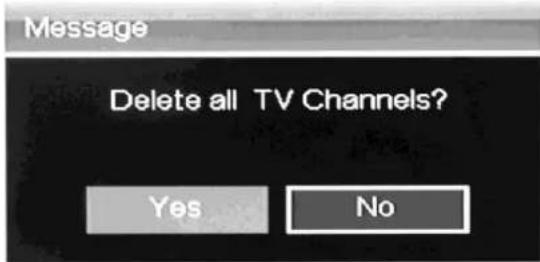

c: Drücken Sie die „▲/▼“-Taste, um „DELETE PROGRAM“ auszuwählen, drücken Sie anschließend die „◀/▶“-Taste, um „YES“ oder „NO“ auszuwählen.

d: Drücken Sie die „▲/▼“-Taste, um „SEARCH PROGRAM“ auszuwählen, drücken Sie anschließend die „◀/▶“-Taste, um „YES“ oder „NO“ auszuwählen.

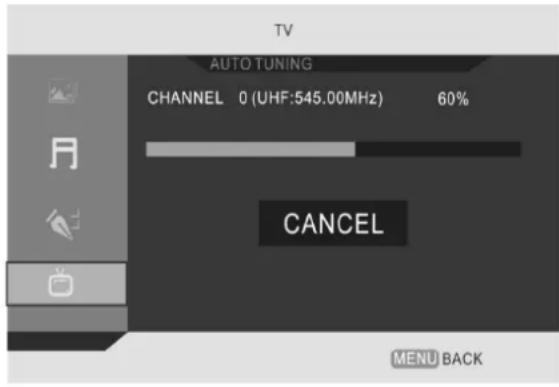

TV AUTO TUNING CHANNEL 0 (UHF:545.00MHz) 60% 月 CANCEL MENU BACK

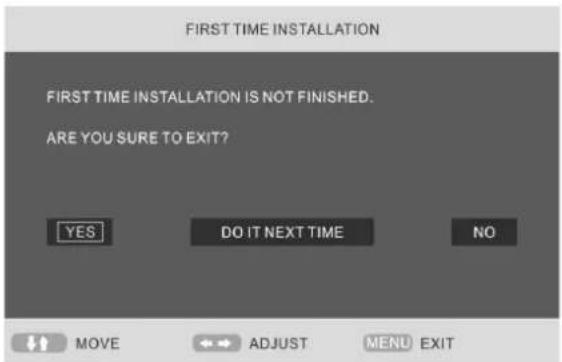

Drücken Sie die „◀/▶“-Taste, um „YES“ auszuwählen, drücken Sie anschließend die „ENTER“-Taste zu „AUTO TUNING“.

FIRST TIME INSTALLATION FIRST TIME INSTALLATION IS NOT FINISHED. ARE YOU SURE TO EXIT? YES DO IT NEXT TIME NO MOVE ADJUST MENU EXIT

Drücken Sie die „◀/▶“-Taste, um „NO“ auszuwählen, drücken Sie anschließend die „ENTER“-Taste zu Nach dem Einstellen der Punkte beim nächsten Mal


Sie können die Bildart auswählen, die am besten zu Ihrer Betrachtungsweise passt.

1. Drücken Sie die „MENU“-Taste, um zum OSD-Modus zu gelangen. Drücken Sie anschließend

die „▲/▼“-Taste, um das „PICTURE“-Menü auszuwählen. Gelangen Sie durch Drücken der „▶„-Taste in das „PICTURE“-Menü.

1. Drücken Sie die „▲/▼“-Taste, um „PICTURE MODE“ auszuwählen und drücken Sie die „◀/▶“-Taste, um den Bildmodus auszuwählen

2. Drücken Sie die „▲/▼“-Taste, um „BRIGHTNESS“ auszuwählen und drücken Sie die „◀/▶“-Taste, um zum

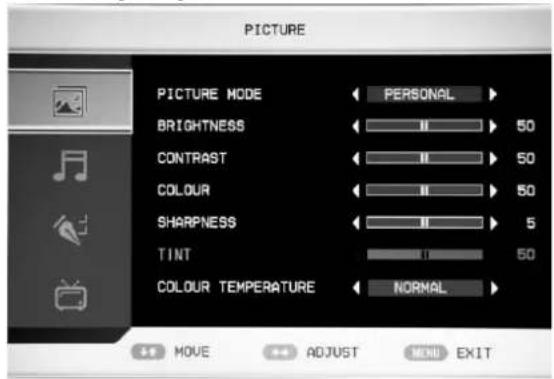

PICTURE PICTURE MODE BRIGHTNESS CONTRAST COLOUR SHARPNESS TINT COLOUR TEMPERATURE PERSONAL 50 50 50 5 50 NORMAL MOVE ADJUST MENU EXIT

Helligkeits-Einstellungsmenü zu gelangen, um die Helligkeit einzustellen.

1. Drücken Sie die „▲/▼“-Taste, um „CONTRAST“ auszuwählen und drücken Sie die „◀/▶„-Taste, um zum Kontrast-Einstellungsmenü zu gelangen, um den Kontrast einzustellen.

2. Drücken Sie die „▲/▼“-Taste, um „BRIGHTNESS“ auszuwählen und drücken Sie die „◀/▶„-Taste, um zum Farb-Einstellungsmenü zu gelangen, um die Sättigung einzustellen.

3. Drücken Sie die „▲/▼“-Taste, um „SHARPNESS“ auszuwählen und drücken Sie die „◀/▶“-Taste, um zum Schärfe-Einstellungsmenü zu gelangen, um die Schärfe einzustellen.

4. Drücken Sie die „▲/▼“-Taste, um „TINT“ auszuwählen und drücken Sie die „◀/▶“-Taste, um zum Farbton-Einstellungsmenü zu gelangen, um den Farbton einzustellen. Hinweis: Der Punkt "hue" (Nuance) ist nur für NTSC

5. Drücken Sie die „▲/▼“-Taste, um das Menü „COLOUR TEMPERATURE“ auszuwählen und

drücken Sie die „◀/▶“-Taste, um die Farbtemperatur auszuwählen.

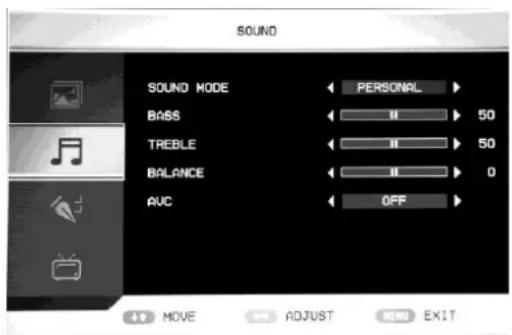

Ton

Sie können die Tonart auswählen, die am besten zu Ihrer Hörweise passt.

1. Drücken Sie die „MENU“-Taste, um zum OSD-Modus zu gelangen. Drücken Sie anschließend die „▲/▼“-Taste, um das „SOUND“-Menü auszuwählen. Gelangen Sie durch Drücken der „▶“-Taste in das „SOUND“-Menü.
2. Drücken Sie die „▲/▼“-Taste, um „SOUND

MODE“ auszuwählen und drücken Sie die „◀/▶“-Taste, um den Tonmodus auszuwählen.

1. Drücken Sie die „▲/▼“-Taste, um „BASS“ auszuwählen und drücken Sie die „◀/▶“-Taste, um zum Bass-Einstellungsmenü zu gelangen, um den Bass einzustellen.
2. Drücken Sie die „▲/▼“-Taste, um „TREBLE“ auszuwählen und drücken Sie die „◀/▶“-Taste, um zum Höhen-Einstellungsmenü zu gelangen, um die Höhe einzustellen.
3. Drücken Sie die „▲/▼“-Taste, um „BALANCE“ auszuwählen und drücken Sie die „◀/▶“-Taste, um zum Balance-Einstellungsmenü zu gelangen, um die Balance einzustellen.
4. Drücken Sie die „▲/▼“-Taste, um „AVC“ auszuwählen und drücken Sie die „◀/▶“-Taste, um die Auto-Lautstärke-Steuerungsfunktion auf „ON“ oder „OFF“ zu stellen.

SOUND SOUND MODE ← PERSONAL ► BASS ← 50 TREBLE ← 50 BALANCE ← 0 AVC ← OFF ► 41 MOVE ADJUST END EXIT

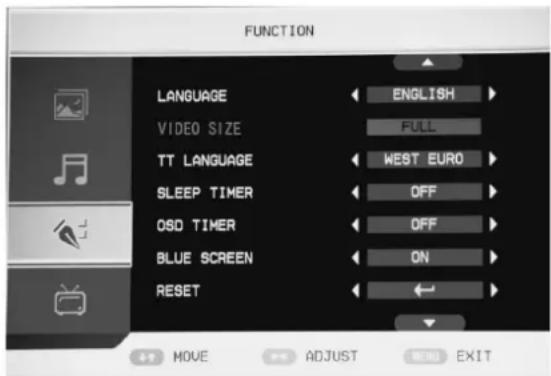

FUNKTION

Sie können die gewünschten Einstellungen im TV-Modus durchführen.

1. Drücken Sie die „MENU“-Taste, um zum OSD-Modus zu gelangen. Drücken Sie anschließend die „▲/▼“-Taste, um das „FUNCTION“-Menü auszuwählen. Gelangen Sie durch Drücken der „▶“-Taste in das „FUNCTION“-Menü.
2. Drücken Sie die „▲/▼“-Taste, um das

„LANGUAGE“-Menü auszuwählen und drücken Sie die „◀/▶“-Taste, um Ihre gewünschte OSD-Sprache auszuwählen.

1. Drücken Sie die „▲/▼“-Taste, um das „VIDEO SIZE“-Menü auszuwählen und drücken Sie die „◀/▶“-Taste, um die gewünschte Größe auszuwählen.
2. Drücken Sie die „▲/▼“-Taste, um das „TT LANGUAGE“-Menü auszuwählen und drücken Sie die „◀/▶“-Taste, um die örtliche TELETEXT LANGUAGE (Teletextsprache) auszuwählen.
3. Drücken Sie die „▲/▼“-Taste, um „SLEEP TIME“ auszuwählen und drücken Sie die

FUNCTION LANGUAGE ENGLISH VIDEO SIZE FULL TT LANGUAGE WEST EURO SLEEP TIMER OFF OSD TIMER OFF BLUE SCREEN ON RESET ← MOVE ADJUST CHANGE EXIT

„◀/▶“-Taste, um auszuwählen, nach welcher Zeit der Fernseher in den Standby-Modus schalten soll

1. Drücken Sie die „▲/▼“-Taste, um „OSD TIME“ auszuwählen und drücken Sie die „◀/▶“-Taste, um auszuwählen, wie lange OSD angezeigt werden soll.
2. Drücken Sie die „▲/▼“-Taste, um „BLUE SCREEN“ auszuwählen und drücken Sie die

„◀/▶“-Taste, um den blauen Hintergrund auf „ON“ oder „OFF“ einzustellen.

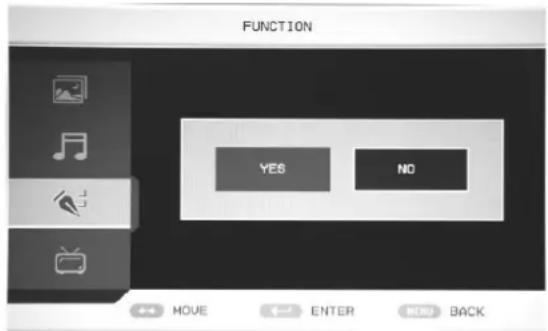

8. Drücken Sie die „▲/▼“-Taste, um „RESET“ auszuwählen, drücken Sie anschließend die „ENTER“-Taste um darauf zuzugreifen. Drücken Sie die „◀/▶“-Taste, um „YES“ oder „NO“ auszuwählen. Drücken Sie die „ENTER“-Taste, um zu bestätigen.
9. Drücken Sie die „▲/▼“-Taste, um

„INSTALLATION“ auszuwählen, drücken Sie anschließend die „ENTER“-Taste um zum Menü „first time Installation“ (erstmalige Installation) zu gelangen.

FUNCTION YES NO MOVE ENTER MENU BACK

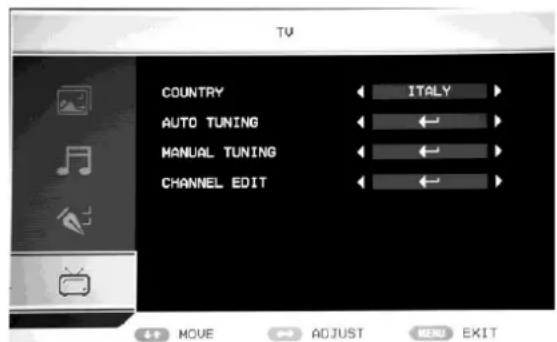

TV

1. Drücken Sie die „MENU“-Taste, um zum OSD-Modus zu gelangen. Drücken Sie anschließend die „▲/▼“-Taste, um das „TV“-Menü auszuwählen. Gelangen Sie durch Drücken der „▶“-Taste zum „TV“-Menü.
2. Drücken Sie die „▲/▼“-Taste, um „COUNTRY“ auszuwählen und drücken Sie die „◀/▶“-Taste, um Ihr Land auszuwählen.
3. Drücken Sie die „▲/▼“-Taste, um „AUTO TUNING“ auszuwählen, drücken Sie die „ENTER“ Taste, um darauf zuzugreifen. Drücken Sie die „◀/▶“-Taste, um „YES“ oder „NO“ auszuwählen.

Drücken Sie die „ENTER“-Taste, um zu bestätigen.

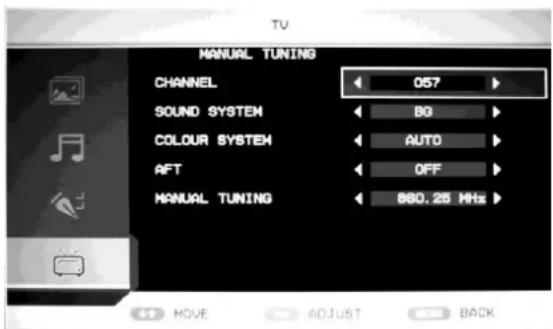

1. Drücken Sie die „▲/▼“-Taste, um „MANUAL TUNING“ auszuwählen, drücken Sie die „ENTER“ Taste, um darauf zuzugreifen. Drücken Sie die „◀/▶“-Taste, um „YES“ oder

„NO“ auszuwählen, drücken Sie die „ENTER“-Taste, um zu bestätigen.

MANUAL TUNING CHANNEL 057 SOUND SYSTEM BO COLOUR SYSTEM AUTO AFT OFF MANUAL TUNING 880.25 MHz MOVE ADJUST BACK

a. KANAL

Drücken Sie die „▲/▼“-Taste, um „CHANNEL“ auszuwählen und drücken Sie die „◀/▶“-Taste, um die verschiedenen Kanäle auszuwählen.

b. TONSYSTEM

Drücken Sie die „▲/▼“-Taste, um „SOUND SYSTEM“ auszuwählen und drücken Sie die „◀/▶“-Taste, um das örtliche Tonsystem auszuwählen.

c. FARBSYSTEM

Drücken Sie die „▲/▼“-Taste, um „COLOR SYSTEM“ auszuwählen und drücken Sie die „◀/▶“-Taste, um das örtliche Farbsystem auszuwählen.

d. AFT (automatische Feinabstimmung)

Drücken Sie die „▲/▼“-Taste, um „AFT“ auszuwählen und drücken Sie die „◀/▶“-Taste, um „ON“ oder „OFF“ auszuwählen.

e. MANUELLE ABSTIMMUNG

Drücken Sie die „▲/▼“-Taste, um „MANUAL TUNING“ auszuwählen und drücken Sie die „◀/▶“-Taste, um die Frequenz des Kanals auszuwählen.

1. Drücken Sie die „▲/▼“-Taste, um „CHANNEL EDIT“ auszuwählen, drücken Sie die „ENTER“ Taste, um darauf zuzugreifen

a. Drücken Sie die „▲/▼“-Taste, um den Kanal auszuwählen, den Sie bevorzugen und drücken Sie die „GREEN“- Taste, um ihn festzulegen.

b. Drücken Sie die „▲/▼“-Taste, um den Kanal auszuwählen und drücken Sie die „YELLOW“-Taste (Gelb), um zu dem Kanal zu springen, zu dem sie möchten.

c. Drücken Sie die „▲/▼“-Taste, um den Kanal auszuwählen, den Sie sperren möchten und drücken Sie die „CYAN“-Taste (Türkis), um ihn festzulegen.

d. Drücken Sie die „▲/▼“-Taste, um den Kanal in der Liste auszuwählen, drücken Sie die „ENTER“-Taste, um zum Fenster zu gelangen, in dem der Kanal umbenannt werden kann.

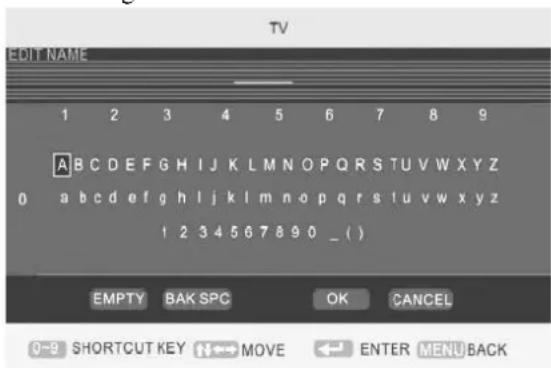

Geben Sie den Kanalnamen bei „____“ ein, drücken Sie die

„▲/▼◀/▶“-Taste, um den „Buchstaben“, die „Nummer“, „_“, „（“, “）“,

CHANNEL EDIT OPTION 061 062 063 064 065 066 TAU SKIP LOCK MOVE BACK ENTER

TV EDIT NAME 1 2 3 4 5 6 7 8 9 A B C D E F G H I J K L M N O P Q R S T U V W X Y Z 0 a b c d e f g h l j k l m n o p q r s t u v w x y z i 2 3 4 5 6 7 8 9 0 _ ( ) EMPTY BAK SPC OK CANCEL 0~9 SHORTCUT KEY N→MOVE ← ENTER MENU BACK

„EMPTY“ oder „BAK SPC“ auszuwählen, und drücken Sie die „ENTER“-Taste, um zu bestätigen.

Drücken Sie die „▲/▼◀/▶“-Taste, um „OK“ auszuwählen, um zu speichern und zum vorherigen Menü zurückzukehren.

Drücken Sie die „▲/▼◀/▶“-Taste, um „CANCEL“ auszuwählen, um zu beenden und zum vorherigen Menü zurückzukehren.

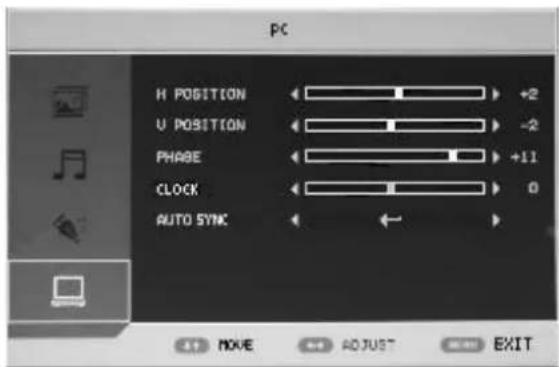

PC (Im PC-Modus)

1. Drücken Sie die „MENU“-Taste, um zum OSD-Modus zu gelangen. Drücken Sie anschließend die „▲/▼“-Taste, um das „PC“-Menü auszuwählen. Gelangen Sie durch Drücken der „▶“-Taste in das „PC“-Menü.
2. Drücken Sie die „▲/▼“-Taste, um das „H POSITION“-Menü auszuwählen und drücken Sie die „◀/▶“-Taste, um zum „H

Positions"-Einstellungsmenü zu gelangen, um die „H Position“ einzustellen.

PC H POSITION ← → +2 U POSITION ← → -2 PHASE ← → +11 CLOCK ← → 0 AUTO SYNC ← ← +1 MOVE +2 ADJUST EXIT

1. Drücken Sie die „▲/▼“-Taste, um das „V POSITION“-Menü auszuwählen und drücken Sie die „◀/▶“-Taste, um zum „V Positions“-Einstellungsmenü zu gelangen, um die „V Position“ einzustellen.
2. Drücken Sie die „▲/▼“-Taste, um das „PHASE“-Menü auszuwählen und drücken Sie die „◀/▶“-Taste, um zum Phasen-Einstellungsmenü zu gelangen, um die Phase einzustellen.
3. Drücken Sie die „▲/▼“-Taste, um das „CLOCK“-Menü auszuwählen und drücken Sie die „◀/▶“-Taste, um zum Uhren-Einstellungsmenü zu gelangen, um die Uhr einzustellen.
4. Drücken Sie die „▲/▼“-Taste, um das „AUTO SYNC“-Menü auszuwählen und drücken Sie die „ENTER“-Taste, um die automatische Einstellung durchzuführen.

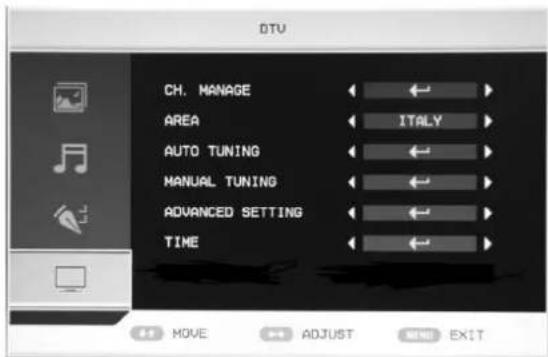

DTV ( Im DTV-Modus )

1. Drücken Sie die „MENU“-Taste, um zum OSD-Modus zu gelangen. Drücken Sie anschließend die „▲/▼“-Taste, um das „DTV“-Menü auszuwählen, wenn die aktuelle Signalquelle sich im DTV befindet. Gelangen Sie durch Drücken der „▶“-Taste in das „DTV“-Menü.

DTV CH. MANAGE AREA AUTO TUNING MANUAL TUNING ADVANCED SETTING TIME MOVE ADJUST EXIT

1. Drücken Sie die „▲/▼“-Taste, um

DTV DTV CHANNEL MANAGE CH. ORGN. CH. SORT CH. GROUP DEL TV CH. DEL RADIO CH MOVIE ENTER BACK

„CH.MANAGE“ auszuwählen, drücken Sie die „ENTER“ Taste um darauf zuzugreifen.

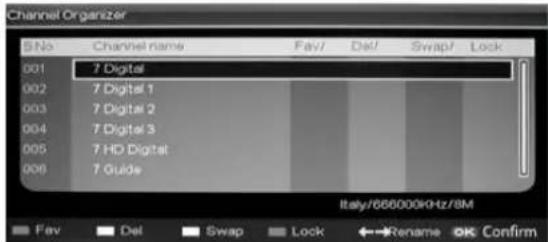

a. K.ORGN

Drücken Sie die „▲/▼“-Taste, um „CH.ORGN“ auszuwählen, drücken Sie die „ENTER“ Taste um darauf zuzugreifen. Drücken Sie die „▲/▼“-Taste, um den Kanal auszuwählen.

1). Drücken Sie die „RED“-Taste (Rot), um den Kanal für

die Favoritenkanäle festzulegen.

8) Drücken Sie die „GREEN“-Taste (Grün), um den Kanal zu löschen.

9) Drücken Sie die „YELLOW“-Taste (Gelb).

Channel Organizer S.No Channel name Fav/ Del/ Swap/ Lock 001 7 Digital 002 7 Digital 1 003 7 Digital 2 004 7 Digital 3 005 7 HD Digital 006 7 Guide Italy/666000KHz/8M Fav Del Swap Lock ↔Rename OK Confirm

um den Kanal zu überspringen, wenn Sie die „LCN“-Funktion für „ON“ auswählen. Drücken Sie die „YELLOW“-Taste (Gelb), um den Kanal zu tauschen, wenn Sie die „LCN“-Funktion für „OFF“ auswählen.

10) Drücken Sie die „CYAN“-Taste (Türkis), um den Kanal zu sperren und das Standardpasswort ist „0000“. Drücken Sie die „ENTER“-Taste, um zu speichern.

*Das Administrator-Password ist „8888“.

5) Drücken Sie die „◀/▶“-Taste, um den Kanal umzubenennen

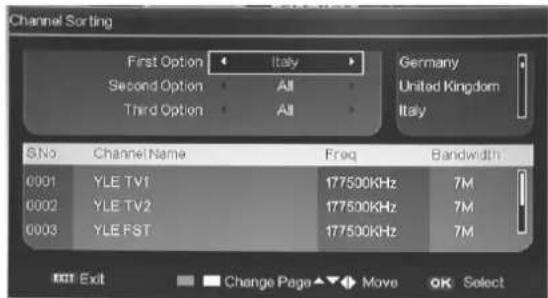

b. K.SORT

Drücken Sie die „▲/▼“-Taste, um

„CH.SORT“ auszuwählen und drücken Sie die „ENTER“-Taste, um die Sortierung des Kanals zu betrachten.

Drücken Sie die „▲/▼“-Taste, um „CH.GROUP“ auszuwählen, drücken Sie die „ENTER“ Taste, um zum Fenster CHANNEL.GROUPING (KANALGRUPPIERUNG) zu gelangen

Die linke Seite des Fensters CHANNEL.GROUPING (KANALGRUPPIERUNG) listet die Indexnummer und den Programmnamen auf. Überdies sind die Bezeichnungen

„FAVOURITE“ (FAVORITEN) und „GROUP NUMBER“ (GRUPPENNUMMER) ebenfalls aufgelistet. Alle Programme können als: 1 Keine; 2 Nachrichten; 3 Wissenschaft; 4 Sport; 5 Film; 6 Kinder; 7 Musik und 8 Mode gruppiert werden. Benutzer können den Cursor zum Programm bewegen und die Nummerntaste drücken, um die Gruppennummer einzustellen. Drücken Sie die „EXIT“-Taste, um zu beenden. Drücken Sie die „ENTER“-Taste, um die Einstellung zu speichern. Wenn die Einstellung erfolgreich ist, wird „Successfully updated...“ (Erfolgreich aktualisiert) auf dem Bildschirm angezeigt.

d. LÖS TV-K.

Drücken Sie die „▲/▼“-Taste, um „DEL TV CH“ auszuwählen, drücken Sie die

„ENTER“-Taste um darauf zuzugreifen.

Drücken Sie die „◀/▶“-Taste, um „YES“ oder

„NO“ auszuwählen, drücken Sie die „ENTER“-Taste, um alle TV-Kanäle zu löschen, wenn Sie „YES“ auswählen, drücken Sie die „ENTER“-Taste, um zum vorherigen Menü zurückzukehren, wenn Sie „NO“ auswählen.

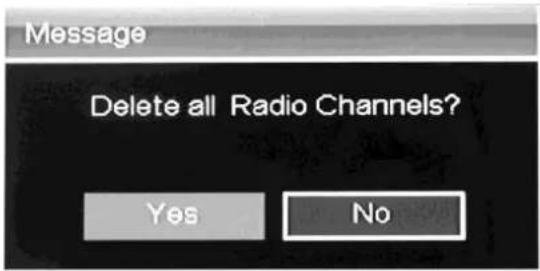

e. LÖS RADIOK.

Drücken Sie die „▲/▼“-Taste, um „DEL RADIO CH“ auszuwählen, drücken Sie die „ENTER“-Taste um darauf zuzugreifen. Drücken Sie die „◀/▶“-Taste, um „YES“ oder „NO“ auszuwählen, drücken Sie die „ENTER“-Taste, um alle Radiokanäle zu

löschen, wenn Sie „YES“ auswählen, drücken Sie die „ENTER“-Taste, um zum vorherigen Menü zurückzukehren, wenn Sie „NO“ auswählen.

1. Drücken Sie die „▲/▼“-Taste, um das „AREA“-Menü auszuwählen und drücken Sie die „◀/▶“ Taste, um Ihr Land auszuwählen.

2. Drücken Sie die „▲/▼“-Taste, um „AUTO SEARCH“ auszuwählen, drücken Sie die „ENTER“-Taste, um darauf zuzugreifen. Drücken Sie die „▲/▼/◄/►“-Taste, um „YES“ oder „NO“ auszuwählen, drücken Sie die „ENTER“-Taste, um eine automatische Suche durchzuführen, wenn Sie „YES“ auswählen, drücken Sie die „ENTER“-Taste, um zum vorherigen Menü zurückzukehren, wenn Sie „NO“ auswählen. Drücken Sie die „▲/▼/◄/►“-Taste, um „LCN“ auszuwählen und drücken Sie die „◄/►“-Taste, um die Funktion ein- oder auszuschalten.

3. Drücken Sie die „▲/▼“-Taste, um „MANUAL TUNING“ auszuwählen, drücken Sie die „ENTER“-Taste, um darauf zuzugreifen. Drücken Sie die „◀/▶“-Taste, um „YES“ oder „NO“ auszuwählen.

DTV YES NO MOVE ENTER BACK

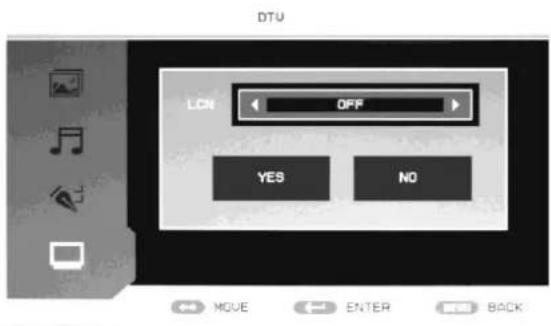

DTU LCN OFF YES NO MOVE ENTER BACK

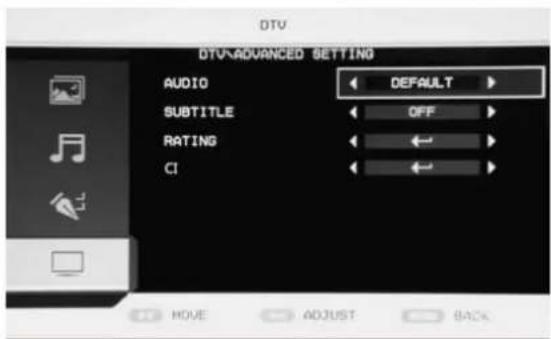

DTV DTV-ADVANCED SETTING AUDIO DEFAULT SUBTITLE OFF RATING CI HOVE ADJUST BACK

1. Drücken Sie die „▲/▼“-Taste, um „ADVANCED SETTING“ auszuwählen, drücken Sie die

„ENTER“-Taste, um darauf zuzugreifen.

a. AUDIO

Drücken Sie die „▲/▼“-Taste, um „AUDIO“ auszuwählen und drücken Sie die „◀/▶“-Taste, um das örtliche Audio auszuwählen

b. UNTERTITEL

Drücken Sie die „▲/▼“-Taste, um „SUBTITLE“ auszuwählen und drücken Sie die „◀/▶“-Taste, um den örtlichen Länderuntertitel auszuwählen

c. BEWERTUNG

Wenn der Benutzer die Bewertung des Programms ändern oder einstellen möchte, müssen Sie zunächst das richtige Passwort eingeben. Drücken Sie die „◀/▶“-Taste, um den Bewertungsbetrieb zu beenden oder darauf zuzugreifen und drücken Sie die „▲/▼“-Taste, um die Bewertung auszuwählen. Das Standardpasswort ist „0000“. Das Administrator-Passwort ist „8888“.

Drücken Sie die „▲/▼“-Taste, um „CI“ auszuwählen, drücken Sie die „ENTER“-Taste, um darauf zuzugreifen.

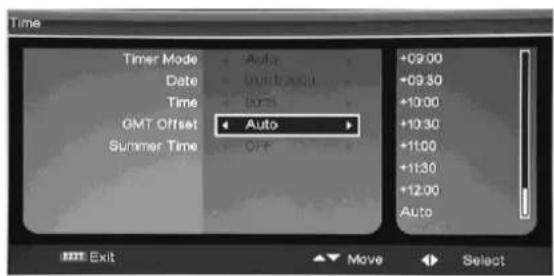

1. Drücken Sie die „▲/▼“-Taste, um „TIME“ auszuwählen, drücken Sie die „ENTER“-Taste, um darauf zuzugreifen.

Time Timer Mode Auto Date Uniftrast Time Time 100 GMT Offset Auto Summer Time OFF +09:00 +09:30 +10:00 +10:30 +11:00 +11:30 +12:00 Auto Exit Move Select

DTV-Funktionen

Favoritenliste

Wenn die Quelle für DTV ausgewählt wird, kann der Benutzer durch Drücken der „FAV“-Taste zur „FAVOURITE LIST“ gelangen. Das Fenster „Favourite LIST“ wird wie folgt dargestellt:

Favourite LIST S No Channel Name 0851 YLE TV2 0853 YLE24 EXIT Exit Move

Programminformationen

Wenn die Quelle als DTV ausgewählt wird, können Sie die „INFO“-Taste drücken, um die Informationen des Kanals anzuzeigen. Drücken Sie die „INFO“-Taste zweimal, um die Detailinformationen des Kanals anzuzeigen. Das Fenster „PROGRAM INFORMATION“ wird wie folgt dargestellt.

0850 YLE TV1 12/07 09:36 09:15-10:03 Tillbaka till Aidensfield 10:05-10:13 Signal 48% Quality 94%

0850 YLE TV1 Frequency 666000 KHz Bandwidth 8M Smutsige Len: Mike undersøker huruvida lantbruksarbetarens død har ett samband med flertalet djurs død. 09:15-10:03 Tillbaka till Aldens 10:05-10:13 Signal 48% Quality 93%

Audio

Wenn die Quelle für DTV

Multiaudio Multiaudio Stereo 0650 eng 065% dut Exit Move

ausgewählt wird, können die Benutzer durch Drücken der „AUDIO“-Taste zu „Multi audio“ gelangen. Das Fenster „Multi audio“ wird wie folgt dargestellt:

Drücken Sie die „◀/▶“-Taste, um „Sterco“ → „Left“ (Links) → „Right“ (Rechts) auszuwählen. Drücken Sie die „EXIT“-Taste, um das Fenster zu verlassen und die Einstellung zu speichern.

Elektronische Programmübersicht (EPG)

Die elektronische Programmübersicht bietet Programminformationen, die jetzt oder zukünftig übertragen werden. Das System zeigt durch Drücken der „EPG“-Taste das „EPG“-Fenster an. Die DATUMS- und UHRZEIT-Information wird oben rechts im Fenster angezeigt. Die linke Seite enthält alle Kanäle. Die rechte Seite enthält die Programme im Kanal. Das ausgewählte Programm wird auch unten links im Fenster angezeigt.

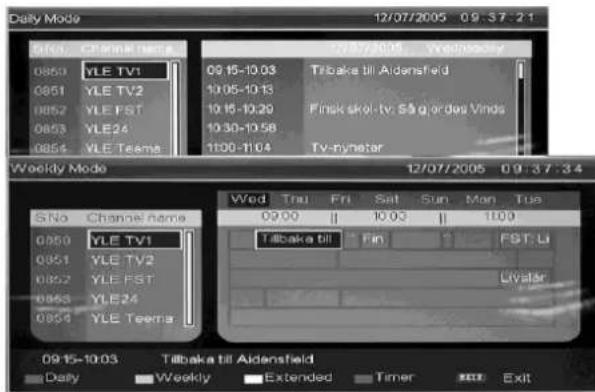

Täglicher Modus

Die „RED“-Taste (Rot) aktiviert den „DAILY MODE“, die Programmübersicht ist nach der täglichen Zeit aufgelistet und sortiert.

Wöchentlicher Modus:

Die „GREEN“-Taste (Grün) aktiviert den „WEEKLY MODE“, die Programmübersicht ist nach der wöchentlichen Zeit aufgelistet und sortiert.

Daily Mode 12/07/2005 09:37:21 S.No Channel name 0850 YLE TV1 0851 YLE TV2 0852 YLE FST 0853 YLE24 0854 YLE Teams 09:15-10:03 10:05-10:13 10:16-10:20 10:30-10:58 11:00-11:04 Tribake till Aldensfield Finsk skol-tv Så g or das Vinds Tv-rnyster Weekly Mode 12/07/2005 09:37:34 S.No Channel name 0850 YLE TV1 0851 YLE TV2 0852 YLE FST 0853 YLE24 0854 YLE Teams Wed Fri Sat Sun Mon Tua 09:00 || 10:00 || 11:00 Tilbake till Fin FST U Uivalar 09:15-10:03 Tilbake till Aldensfield Daily Weekly Extended Timer Exit

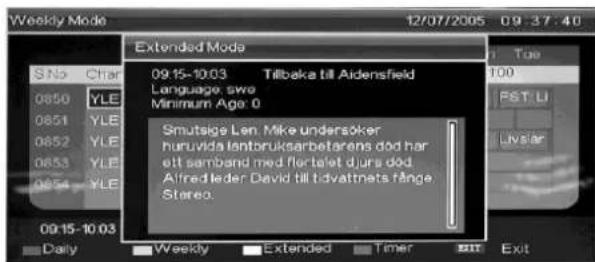

Erweiterter Modus:

Die „YELLOW“-Taste (Gelb) aktiviert den „EXTEND MODE“, die Programmübersicht enthält detaillierte Informationen über das Programm.

„EPG“ wird zum Zugreifen oder Schließen des „EPG“-Fensters verwendet.

Weekly Mode 12/07/2005 09:37:40 Extended Mode 09:15-10:03 Tilbaka till Aidensfield Language. swo Minimum Age. 0 Smutsige Len. Mike undersøker huruvida Isntoruksarbetarens død har ett samband med flertæt diurs død. Alfred leder David till Idvattnets fänge. Stereo. Daily Weekly Extended Timer Exit Exit Tue 100 PST U Livstar

DTV- / Radio-Wechsel

Die „TV / RADIO“-Taste wird zum Umschalten des DTV-Programms und -Radios verwendet.

Untertitel

0850 YLE PELI 12/07 09:37 09:30-09:45 Valutut 09:45-09:50 Erikoislehtikatsaus Signal 48% Quality 94% Subtitle Subtitle Subtitle 1027 fin Exit Move

Wenn die Quelle als DTV ausgewählt wird, können die Benutzer durch Drücken der „SUBTITLE“-Taste auf den Untertitel zugreifen. Das Untertitelfenster wird wie folgt dargestellt: Die „Untertitel“-Sprache kann durch Drücken der „◀/▶“-Taste EIN-/AUS-geschaltet werden.

CI Betrieb (Optional)

1. Wenn Sie in den CI-Status gelangen, wird das Fenster wie folgt dargestellt:

2. Drücken Sie die „ENTER“-Taste, um darauf zuzugreifen.

3. Drücken Sie die „▲/▼“-Taste, um „Module information“ (Modulinformationen) auszuwählen und drücken Sie die „ENTER“-Taste, um die Modulinformationen anzuzeigen. Drücken Sie die „MENU“-Taste, um zum vorigen Menü zurückzukehren. Drücken Sie die „EXIT“-Taste, um zu beenden.

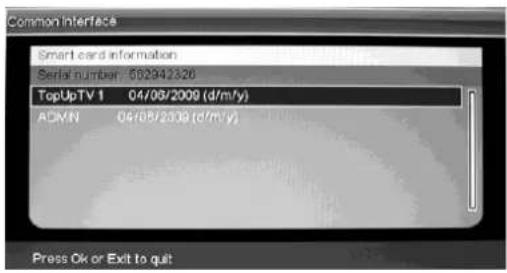

1. Drücken Sie die „▲/▼“-Taste, um „Smart card information“ (Smartcard-Information) auszuwählen und drücken Sie die „ENTER“-Taste, um die Informationen anzuzeigen.

1. Drücken Sie die „▲/▼“-Taste, um „Language“ (Sprache) auszuwählen, und drücken Sie die „▲/▼“-Taste, um sie auszuwählen.

1. Drücken Sie die „▲/▼“-Taste, um „Software Download“ auszuwählen, und drücken Sie die

„ENTER“-Taste, um darauf zuzugreifen. Drücken Sie die „▲/▼“-Taste, um „YES“ oder „NO“ auszuwählen, und drücken Sie die „ENTER“-Taste, um zu bestätigen.

Hinweis: Das Bild wird nur zur Referenz bereitgestellt, da die angezeigte Info sich entsprechend der unterschiedlichen CI-Karte unterscheidet

MEDIA-Funktionen

1. Drücken Sie die „SOURCE“-Taste, um zum „SOURCE“-Menü (Quellen) zu springen. Drücken Sie die „▲/▼“-Taste, um „MEDIA“ auszuwählen, drücken Sie die „ENTER“-Taste, um darauf zuzugreifen.

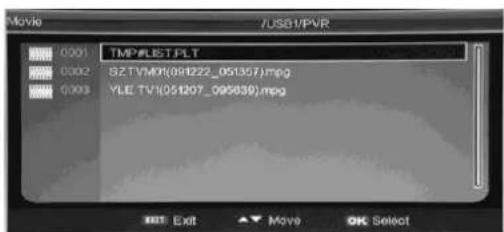

a. Drücken Sie die „◀/▶“-Taste, um „ “ auszuwählen, und drücken Sie die „ENTER“-Taste, um darauf zuzugreifen. Drücken Sie die „▲/▼“-Taste, um die Datei

Movie /USB1/PVR 0001 TMPFLST PLT 0002 SZTVMO(091222_051357)mpg 0003 YLE TV(051207_095839)mpg 退出 Move OK Select

auszuwählen, in der das Video gespeichert ist. Und drücken Sie die „▶“-Taste, um den Unterordner oder die Bilddatei auszuwählen, während Sie abspielen.

b. Drücken Sie die „◀/▶“-Taste, um „ “ auszuwählen,

und drücken Sie die „ENTER“-Taste, um darauf zuzugreifen.

Drücken Sie die „▲/▼“-Taste, um die Datei auszuwählen, in der die Musik gespeichert ist. Und drücken Sie die „▶“-Taste, um den Unterordner oder die Bilddatei auszuwählen, während Sie abspielen.

Music /USB1/USB2/MP3 0001 amazing grace.mp3 0002 Big Big World.mp3 0003 Ilesyou.mp3 0004 MP3Km06f.mp3 0005 RightHereWaitingofk A15.mp3 0006 yesterday once more.mp3 0007 you are not alone.mp3 0008 kQ6Gv.mp3 Exit Move OK Select

c. Drücken Sie die „◀/▶“-Taste, um „ “ auszuwählen,

und drücken Sie die „ENTER“-Taste, um darauf zuzugreifen.

Drücken Sie die „▲/▼“-Taste, um die Datei auszuwählen, in der das Foto gespeichert ist. Und

Photo /USB1/USB1/JPG 04.JPG 09.JPG 15.0standard.jpg 26.JPG 40.JPG 53.JPG 0001/0074 Return ▲→Move OK Select

drücken Sie die „▶“-Taste, um den Unterordner oder die Bilddatei auszuwählen, während Sie abspielen.

Hinweis: Die Bilder über die Funktion werden nur zur Referenz bereitgestellt, welche mit den genauen Verhältnissen übereinstimmen.

PVR-Betrieb (Optional)

Drücken Sie direkt auf , um das Menü aufzunehmen

(1) AUFNAHMESTART

Drücken Sie die „▲/▼“-Taste, um „RECORD START“ auszuwählen und drücken Sie die

DTV DTV\ADC SETTING\RECORD SET. RECORD START FILE MANAGER DEVICE LIST SUBSCRIBE MOVE ADJUST BACK

„ENTER“-Taste, um die Aufnahme zu starten, drücken Sie anschließend erneut ☐, um die Aufnahme anzuhalten

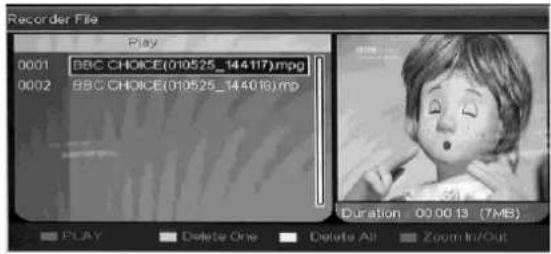

(2) DATEIMANAGER

Drücken Sie die „▲/▼“-Taste, um „FILE MANAGER“ auszuwählen, drücken Sie die

„ENTER“-Taste, um darauf zuzugreifen.

Drücken Sie die „▲/▼“-Taste, um die Aufnahme auszuwählen. Drücken Sie die „RED“-Taste (Rot), um abzuspielen. Drücken Sie die „GREEN“-Taste (Grün), um eine Aufnahme, die Sie ausgewählt haben zu löschen. Drücken Sie die „YELLOW“-Taste

Recorder File Play 0001 BBC CHOICE(010525_144117)mpg 0002 BBC CHOICE(010525_144018)mp Duration 00:00:13 (7MB) PLAY Delete One Delete All Zoom In/Out

(Gelb), um alle Aufnahmen zu löschen. Drücken Sie die „CYAN“-Taste (Türkis), um das Bild zu vergrößern oder zu verkleinern.

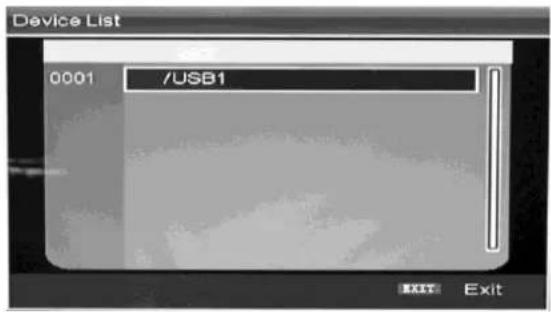

(3) GERÄTELISTE

Drücken Sie die „▲/▼“-Taste, um „DEVICE LIST“ auszuwählen und drücken Sie die „ENTER“-Taste, um die Liste des Geräts anzuzeigen.

Drücken Sie die „▲/▼“-Taste, um

„SUBSCRIBE“ auszuwählen, drücken Sie die „ENTER“-Taste, um darauf zuzugreifen. Drücken Sie die „▲/▼“-Taste, um „Timer NO“ auszuwählen und drücken Sie die „▶“-Taste, um den Cursor zur rechten Seite des Fensters zu bewegen. Drücken Sie die „▲/▼“-Taste, um die Nummer auszuwählen, und drücken Sie die „ENTER“-Taste, um zu bestätigen.

Drücken Sie die „▲/▼“-Taste, um „Timer Mode“ auszuwählen und drücken Sie die „◀/▶“-Taste, um den Timer-Modus wie z.B. Aus, Einmal, Täglich, Wöchentlich auszuwählen.

Technische Daten

RGB-EINGANG

Modell	Auflösung	HorizontaleFrequenz(KHz)	VertikaleFrequenz(HZ)
DOS	720x400	31,5	70
VGA	640x480	31,5	60
SVGA	800x600	37,9	60
XGA	1.024x768	48,4	60
WXGA	1.920 x 1.080	67,5	60

HDMI-EINGANG

Modell	Auflösung	Horizontale Frequenz (KHz)	Vertikale Frequenz (HZ)
VGA	640 x 480	31,47	59,94
480i	720 x480i	15,73	59,94/60
576i	720 x 576i	15,63	50
480p	720 x480p	31,47	59,94/60
576p	720 x 576p	31,26	50
720p	1.280 x 720p	37,50	50
		44,96	59,94/60
1.080i	1.920 x 1.080i	28,13	50
		33,75	59,94/60
1.080p	1.920 x 1.080p	56,25	50
		67,5	59,94/60

KOMPONENTEN-VIDEO (YPbPr)-EINGANG

Modell	Auflösung	Horizontale Frequenz (KHz)	Vertikale Frequenz (HZ)
480i	720 x480i	15,73	59,94/60
576i	720 x 576i	15,63	50
480p	720 x480p	31,47	59,94/60
576p	720 x 576p	31,26	50
720p	1280 x 720p	37,50	50
		44,96	59,94/60
1.080i	1.920 x 1.080i	28,13	50
		33,75	59,94/60
1.080p	1.920 x 1.080p	56,25	50
		67,5	59,94/60

Fehlersuche

Bevor Sie sich an das Kundendienstpersonal wenden, lesen Sie die folgende Tabelle durch, um nach möglichen Ursachen für Ihr Problem und einer Lösung zu suchen.

PROBLEM	LÖSUNG
Der Fernseher geht nicht an	●Vergewissern Sie sich, dass das Netzkabel eingesteckt ist.●Die Batterien in der Fernbedienung sind möglicherweise leer. Wechseln Sie die Batterien aus.
Kein Bild, kein Ton	●Überprüfen Sie das Schnittstellenkabel zwischen dem Fernseher und dem Antennen-/Kabelfernseher.●Drücken Sie die Einschalttaste auf der Fernbedienung.●Drücken Sie die SOURCE-Taste auf der Fernbedienung, drücken Sie anschließend wiederholt die „▲/▼“-Taste, um die TV-Quelle auszuwählen.
Schlechtes Bild, Ton OK	●Überprüfen Sie das Schnittstellenkabel zwischen dem Fernseher und dem Antennen-/Kabelfernseher.●Probieren Sie einen anderen Kanal aus, der Sender hat eventuell Übertragungsprobleme.●Stellen Sie die/den Helligkeit/Kontrast im Video-Menü ein.
Audiogeräusch	●Stellen Sie alle Infrarot-Geräte vom Fernseher weg.

Der TFT-LCD-Bildschirm verwendet einen Bildschirm, der aus Subpixeln besteht, der zur Produzierung eine fortgeschrittene Technologie benötigt. Es können jedoch ein paar helle oder dunkle Pixel auf dem Bildschirm erscheinen. Diese Pixel haben keinen Einfluss auf die Leistung des Produkts.

KUNDENBETREUUNG

Sollten Sie eine Frage haben oder ein Problem mit Ihrem Ricatech-Produkt auftauchen, können Sie den Ricatech-Kundenservice kontaktieren. Sie können uns per Telefon und E-Mail erreichen.

E-Mail

Senden Sie uns für die Kundenbetreuung per E-Mail bitte eine E-Mail an [e-mail]. Achten Sie bitte darauf, dass Sie Ihre Modellnummer und die Seriennummer des Produkts angeben, teilen Sie uns außerdem Ihren Namen & Ihre Adresse mit und beschreiben Sie Ihre Frage oder Problem deutlich.

Telefon

Für Kundenbetreuung per Telefon wählen Sie bitte [phone]. Ein Mitarbeiter aus unserem Serviceteam wird Ihnen gern behilflich sein.

Besuchen Sie für ein vollständiges Verfahren die Webseite von Ricatech unter: www.ricatech.com
