BEDIENUNGSANLEITUNG LE50M600SF HAIER

LCD-Fernseher mit LED-Hintergrundbeleuchtung

BEDIENUNGSCANLEITUNG

LE39M600SF

LE46M600SF

LE50M600SF

Bitte lessen Sie diese Bedienungsanleitung vor der Inbetriebnahme des

Geräts sorgfältig durch und bewahren Sie diese für späteres Nachschlagen auf.

Inhaltsverzeichnis

01 Sicherheits- und Warnhinweise

Willkommen 2
Wichtige Informationen 2
Sicherheitshinweise 3
Warnhinweise 4

02 Einleitung

Parameter. 5
StandfuB montieren 7
Wandmontage 8
Vorderes Bedienfeld 9
TV-Anschlussfeld 9
Fernseher anschlieben 11
Common Interface 14

03 Fernbedienung

Fernbedienung 15

VIDEOTEXT 16

04 Bedienungshinweise

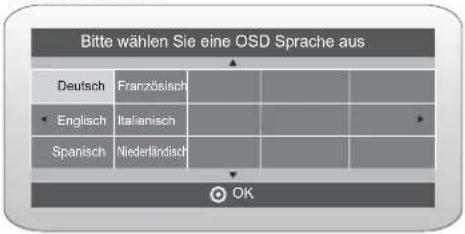

Installation 17

KANALMENU 18.

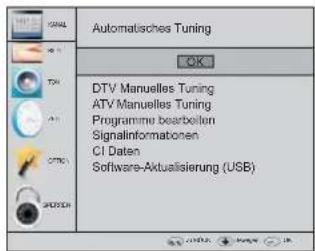

Automatischer Kanalsuchlauf (DVB-T) 18
Automatischer Kanalsuchlauf (DVB-C) 19.
Automatischer Kanalsuchlauf (DVB-S2) 19.

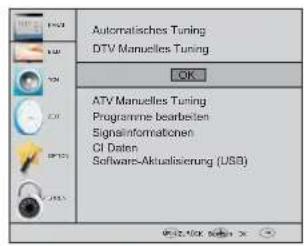

DTV Manueller Kanalsuchlauf (DVB-T) 20
DTV Manueller Kanalsuchlauf (DVB-C) 20
DVB-S2 20
Erste Installation 20
Satelliten 20
Kanalbearitung 22
Signalinformationen 22
CI-Informationen 22
EPG (elektronische Programmzeitschrift) 22

ATV Manueller Kanalsuchlauf 22
Kanal bearheiten 22
CI-Informationen 23

BILDMENU 23

TONMENU 23

ZEITMENU 23

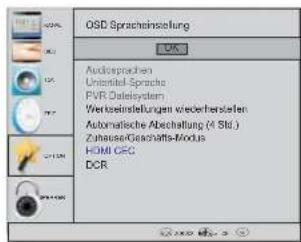

EINSTELLUNGSMENU 23

SPERRMENU 24

EPG-Menu (Elektronische Programmzeitschrift)....24

PVR-Funktion 25

Vorbereitung der Aufnahme 25
Programm aufzeichen 26
Aufnahme wiedergeben 26

TimeShift-Funktion 27

Vorbereitung der Aufnahme 27
USB-Laufwerk formatieren 27
Unterbrochenes DTV-Programm auf
USB-Gerat zwischenspeichern 27
Limitierungen der TimeShift-Funktion 28

USB-Media-Player 29
HOTEL-MODUS 30
Hinweise fur MHL-Benutzer 31

05 Störungserkennung

Störungserkennung 32

06 Spezifikationen

Spezifikationen 35

01 Sicherheits- und Warnhinweise

WILLKOMMEN

Vielen Dank, dass Sie sich für diesen 39'' / 46'' / 50'' Zoll LED LCD-Fernseher entschieden haben. Diese Anleitung hilft Ohnen bei der Einstellung und Bedienung Ihres Fernsehers. Vergewissem Siie sich zunachst, dass alle Zubehorteile mitgeliefert wurden:

De

39" Full HD 1080p Digitaler LED

LCD-Fernseher

2 x AAA-Batterien für Fernbedienung Benutzerhandbuch

Kurzanleitung

MHL-Kabel (optional)

MHL-Anschluss optional Standfuß

46" Full HD 1080p Digitaler LED

LCD-Fermseher

2 x AAA-Batterien für Fernbedienung Benutzerhandbuch

Kurzanleitung

MHL-Kabel ( )optional

MHL-Anschluss()optional

Standfuß

50" Full HD 1080p Digitaler LED

LCD-Fermseher

2 x AAA-Batterien für Fernbedierung Benutzerhandbuch

Kurzanleitung

MHL-Kabel ( )optional

MHL-Anschluss()optional

StandfuB

Nun können Sie beginn!

WICHTIGE INFORMATIONEN

LESEN SIE VOR DER VERWENDUNG DIE GESAMTE ANLEITUNG DURCH, UND BEWAHREN SIE SIE ZUR SPÄTEREN VERWENDUNG AUF.

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

STROMSCHLAGGEFAHR NICTOTFFNEN

ZUR VERMEIDUNG VON STROMSCHLAGEN ÖFFNEN SIE DAS GERÄTEGEHAUSE NICT. ES BEFINDEN SICH KEINE VOM VERBRAUCHER WARTBAREN TEILE IM INNEREN DES GERÄTS. WENDEN SIE SICH MIT PROBLEMEN UND FRAGEN ZUR WARTUNG AN DEN KUNDENDIENST. DER BLITZ IM GLEICHSEITIGEN DREIECK BEDEUTET, DASS IM GERÄT HOCHSPANNUNGSGEFAHR BESTEHT. DAS AUSRUFUNGSZEICHEN IM GLEICHSEITIGEN DREIECK BEDEUTET, DASS WICHTIGE WARTUNGS-UND BEDIENUNGSHINWEISE IN DER BEDIENUNGSCANLEITUNG GEFUNDEN WERDEN.

VORSICHT: ZUR VERMEIDUNG VON STROMSCHLAG UND FEUER SETZEN SIE DEN FERNSEHER KEINER FEUCHTIGKEIT AUS. REINIGEN SIE DAS GERÄT UND DEN BILDSCHIRM NICT MIT SCHEUERMITTELN; DAS FÜRHT ZU KRATZERN.

BITTE BEACHTEN SIE: REPARIEREN SIE DAS GERÄT NICT SELBST, DAS KANN ZU VERLETZUNGEN UND SCHÄDEN AM GERÄT FühREN. WENDEN SIE SICH MIT WARTUNGS-UND REPARATURARBEITEN STETS AN DEN AUTORISIERENT KUNDENDIENST.

SICHERHEITSHINWEISE

• Warning: Zur Vermeidung von Feuer und Stromschlag öffnen Sie nicht das Gerätegehause. Es befinden sich keine vom Verbraucher wartbaren Teile im Innern des Gerätes. Wenden Sie sich mit Wartungs- und Reparaturarbeiten stets an den autorisierten Kundendienst.
• Warning: Zur Vermeidung von Feuer und Stromschlag setzen Sie das Gerät nicht Regen oder Feuchtigkeit aus.
• Setzen Sie Netzteil und Gerät nicht Spritzwasser oder Tropfwasser aus und stellen Sie keine mit Wasser gefüllten Gegenstände (wie Vasen) auf dem Gerät ab.
  Schützen Sie das Gerät vor direkter Sonneneinzahlung und Hitze (Heizkörper, Herd).
• Blockieren Sie nicht die Ventilationsöffnungen, sie werden zur Belüfung benötigt. Stellen Sie das Gerät nicht auf einem Kissen, Sofa oder ähnlichen Flächen ab.
• Stellen Sie das Gerät nicht auf einem unstabilen
• Stellen Sie keine schweren oder scharfkantigen Gegenstände auf dem Gerät ab.
• Ziehen Sie nach der Benutzung den Netzstecker.
• Entsorgen Sie Batterien umweltgerecht.
• WARNUNG: Übermäßiger Schalldruck von Ohrhören oder Kopfhören kann zu Hörschäden führen.
• Achtung: Um Verletzungen vorzubeugen, stellen Sie immer sicher, dass der Fernseher mit dem kompletten Standfuß auf der Mitte der Oberfläche stehen.
  VORSICHT: Bei elektrostatischer Aufladung kann es zu Fehlfunktionen kommt und das Gerät muss zurückgesetzt werden.

Dieses Symbol gezigt an, dass das Gerät nicht mit dem Hausmull entsorgt werden auf. Zur Vermeidung von Gesundheits- und Umweltschäden durch unkontrollierte Entsorgung muss das Gerät recyelt werden. Geben Sie das Gerätitte an einer Sammelstelle für Elektroaltgeräte ab oder wenden Sie sich an ihren Fachhändler.

WARNHINWEISE

Warning

Dieser Fernseher wird mit Hochspannung betrieben. Öffnen Sie nicht das Gerätegehause. Wenden Sie sich mit Wartungs- und Reparaturarbeiten stets an den autorisierten Kundendienst.

Warning

Zur Vermeidung von Feuer und Stromschlag setzen Sie das Gerät nicht Regen oder Feuchtigkeit aus.

Warning

Führren Sie keine Fremdkörper in das Geräte ein, stoßen Sie es nicht stark an. Verschüttten Sie keine Flüssigkeiten auf ihrem Fernseher.

Vorsicht

Blockieren Sie nicht die Ventilationsöffnungen, sie werden zur Belüfung besteht.

Vorsicht

Klemmen Sie das Netzkabel nicht unter dem Fernseher ein.

Vorsicht

Stehen Sie nicht auf dem Fernseher, lehnen Sie sich nicht gegen den Fernseher, stoffen Sieihn nicht an. Achten Sie auch besonders auf Kinder. Der Fernseher kann schwere Verletzungen und Schäden verursachen, wenn er umfält.

Vorsicht

Stellen Sie das Gerät nicht auf einem unstabilen
Wagen, Aufsteller, Stativ, Tisch oder einer
Halterung ab. Es kann herunterfallen und
Verletzungen und Schäden verursachen.

Vorsicht

Bei längerer Nichtbentnung des Fernsehers ziehen Sieitte dasNetzkabel ab. Mindestabstande

Vorsicht

Wird der Fernseher eingebaut, so achten Sieitte auf die Mindestabstende. Hitzestau kann die Lebensdauer Ihres Fernsehers verkurzen und ist gefährlich.

02 Einleitung

ACHTUNG

Machen Sie sich nicht an Bauteilen im Fernsehgerät oder an irgendwelten anderen
Einstellungssteuergren zu schaffen, die nicht in thisem Handbuch beschrieben sind. Alle LED-Fernsehgeräte sind elektrische
Hochspannungsgeräte.
Wenn Sie Staub oder Wassertropfen von dem Bildschirm oder dem Gehäuse oder um die Knöpf oder Anschlüsse herum abwischen, sollte das Stromkabel aus der Steckdose aus gesteckt sein. Wischen Sie das Fernsehgerät mit einem weichen, trockenen, staubfrei Tuch ab.
Trennen Sie während Gewittern das Stromkabel und das Antennenkabel, um Schäden an Ihrem Fernsehgerät und anderen angeschlossenen Geräte zu vermeiden.
Alle Reparaturen sollenn nur von qualifizierten Fernsehgeräte Servicepersonal durchgeführt werden.

Ausstattungsmerkmale

① Nutzbar als Fernseher oder PC-Monitor

② Hohe Leuchtkraft, breiter Betrachtungswinkel
③ HDMI-und SCART-Anschluss

INSTALLATION

• Stellen Sie den Fernseher vor direkter Sonneneinstahrung geschützt auf.
  Dunkelheit und Reflektionen auf dem Bildschirm konnen zu einer Überforderung der Augen führen. Weiche und indirekte Beleuchtung wird für komfortables Fernsehen empfohlen.
• Lassen Sie auf der Rückseite des Fernsehers ausreichend Platz zur Ventilation.
• Vermeiden Sie entsprechenden warme Standorte, um einen Hitzestau im Gerät und vorzeitige Schäden zu vermeiden.
• Decken Sie die Luftungsöffnungen während des Betriebs nicht ab.

④ NICAM
⑤ TimeShift

Parameter

Bildschirm	39"	46"	50"
Spannungsversorgung	100-240V ~ 50/60Hz78W	100-240V ~ 50/60Hz100W	100-240V ~ 50/60Hz120W
Audio-Ausgangsleistung	2x10W
Kanalspeicher 5000(DVB-S2), S10 (DTV), 100 (ATV)
Anschlüsse	Analog RGB (PC) x1;High-Definition Multimedia Interface (HDMI) x 2/ MHL x 1Komposit-eingang x 1PC Audio-eingang x1YPbPr x 1SCART x 1CI x 1LNB (DVB-S2) x 1USB-Port x 1RF Co-Ax x 1Kopfhörerausgang x 1KOAXIAL x 1
Horizontale Auflösung(TV-Zeilen)	Komposit-Videoeingang>=350YPbPr >=400

PC

Unterstützte Auflösung

	Auflösung	V. Freq. (Hz) H. Freq. (kHz)
1 640x480		60	31.47
2	800x600	60	37.88
3	1024x768	60	48.36
4 136x768		60	47.7
5	1280x1024	60	63.98
6	1920x1080	60	66.64

De

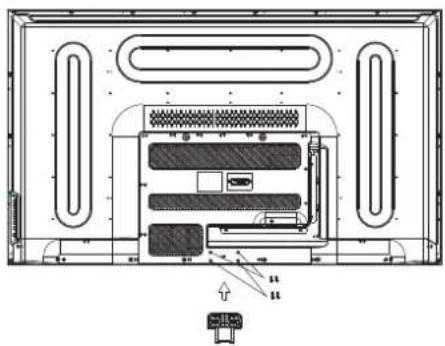

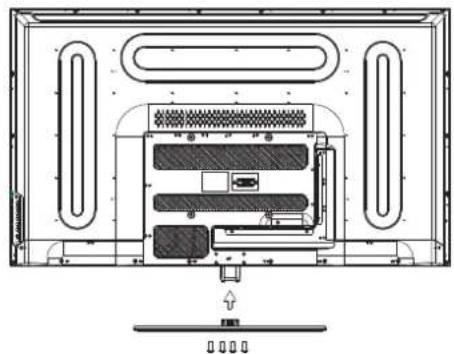

Montageanleitung für den Standfuß

1. Legen Sie den Fernseher mit dem Bildschirm auf eine flache Arbeitsfläche. Legen Sie ein Tuch unter, um den Bildschirm zu schützen. Setzen Sie den Standfuß unten am Fernseher an.

2. Schrauben Sie den Standfuß von unter mit der Schraube fest an.

HINWEISE ZUR INSTALLATION

Stellen Sie den Fernseher vor direkter Sonneneinstrahlung geschützt auf. Dunkelheit und Reflektionen auf dem Bildschirm können zu einer Überforderung der Augen führen. Weiche und indirekte Beleuchtung wird für komfortables Fernsehen empfohlen.

Lassen Sie auf der Rückseite des Fernsehers ausreichend Platz zur Ventilation.

Hinweis: Der TV-Standfuß ist nicht schwenkbar.

Vermeiden Sie besonderss warne Standorte, um einen Hitzeitau im Gerät und vorzeitige Schäden zu vermeiden.

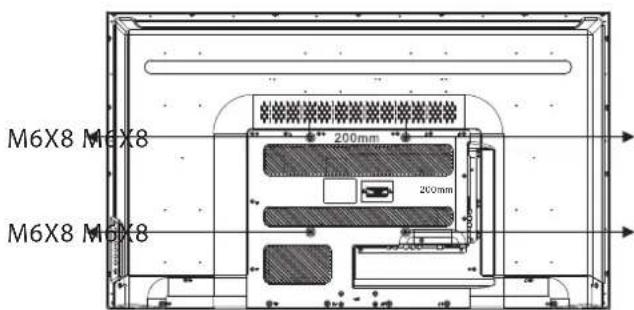

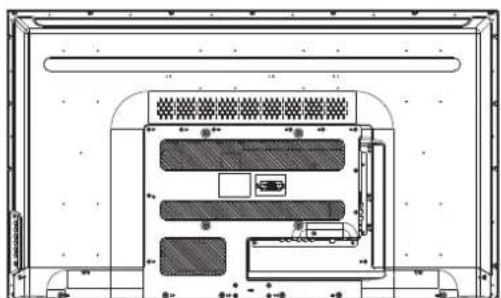

WANDMONTAGE

Dieser Fernseher kann wie folgt an der Wand montiert werden:

1.Legen Sie den Fernseher mit dem Bildschirm auf eine flache Arbeitsflache.Legen Sie ein Tuch unter, um den Bildschirm zu schützen.

De

2.Schrauben Sie den Fernseher mit vier vorgesehen Schrauben an eine VESA-Wandhalterung (beides nicht mitgeliefert).

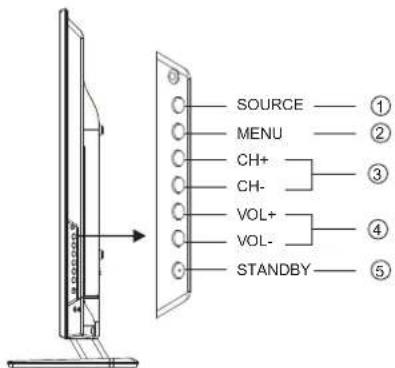

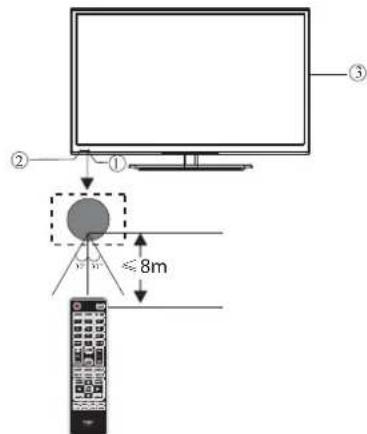

Vorderes Bedienfeld

1	Sensor für Fernbedienung
2	Status-LED:
	ROT: Stand-by-Modus
3	Funktionstaten

1	SOURCE	Alle Eingangssquellen anzeigen.
2	MENU	Hauptmenu anziegen.
3	CH+/CH-	Im TV-Modus schalten Sie mit CH+ oder CH-zwischen den Kanalen auf und ab. Im MENU wahren Sie mit CH+ oder CH- einen Menüpunkt.
4	VOL+/VOL-	Lautstärke einstehen. Im MENU stellen Sie den gewählten Menüpunkt ein.
5	STANDBY	Schaltet den Fernseher in den Standby-Betrieb.

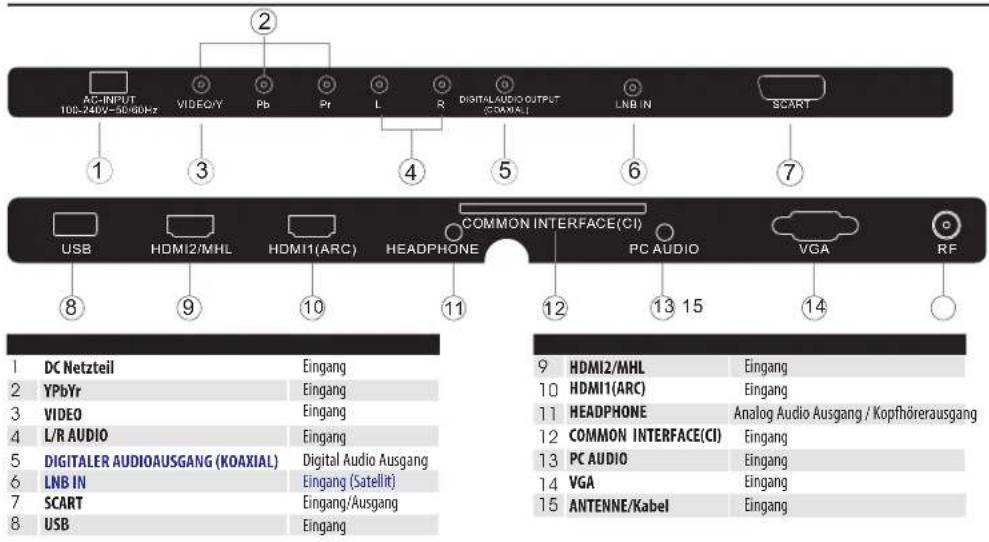

TV-Anschlussfeld(39",50")

DE-9 LCD-Fernseher mit LED-Hintergrundbeleuchtung

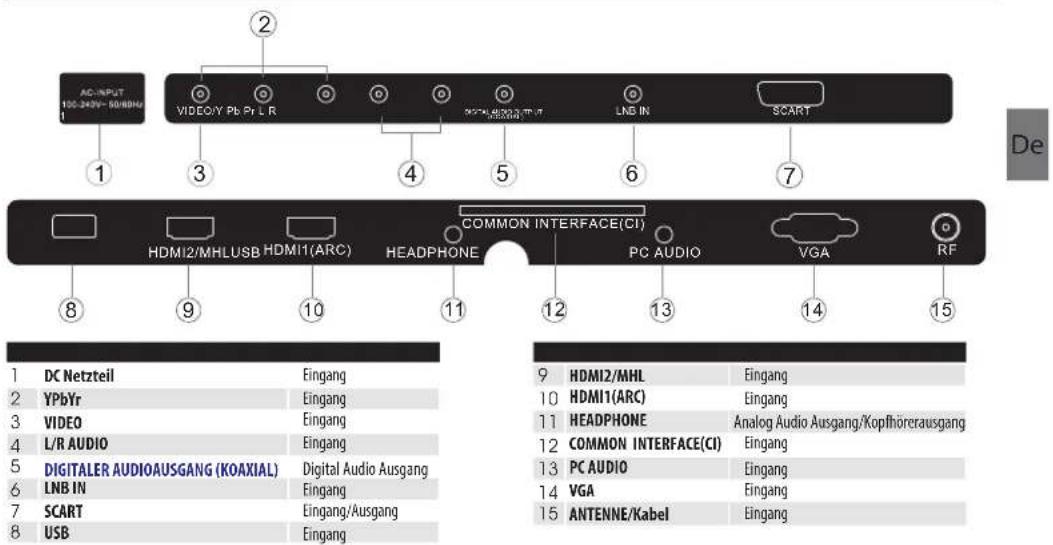

TV-Anschlussfeld(46")

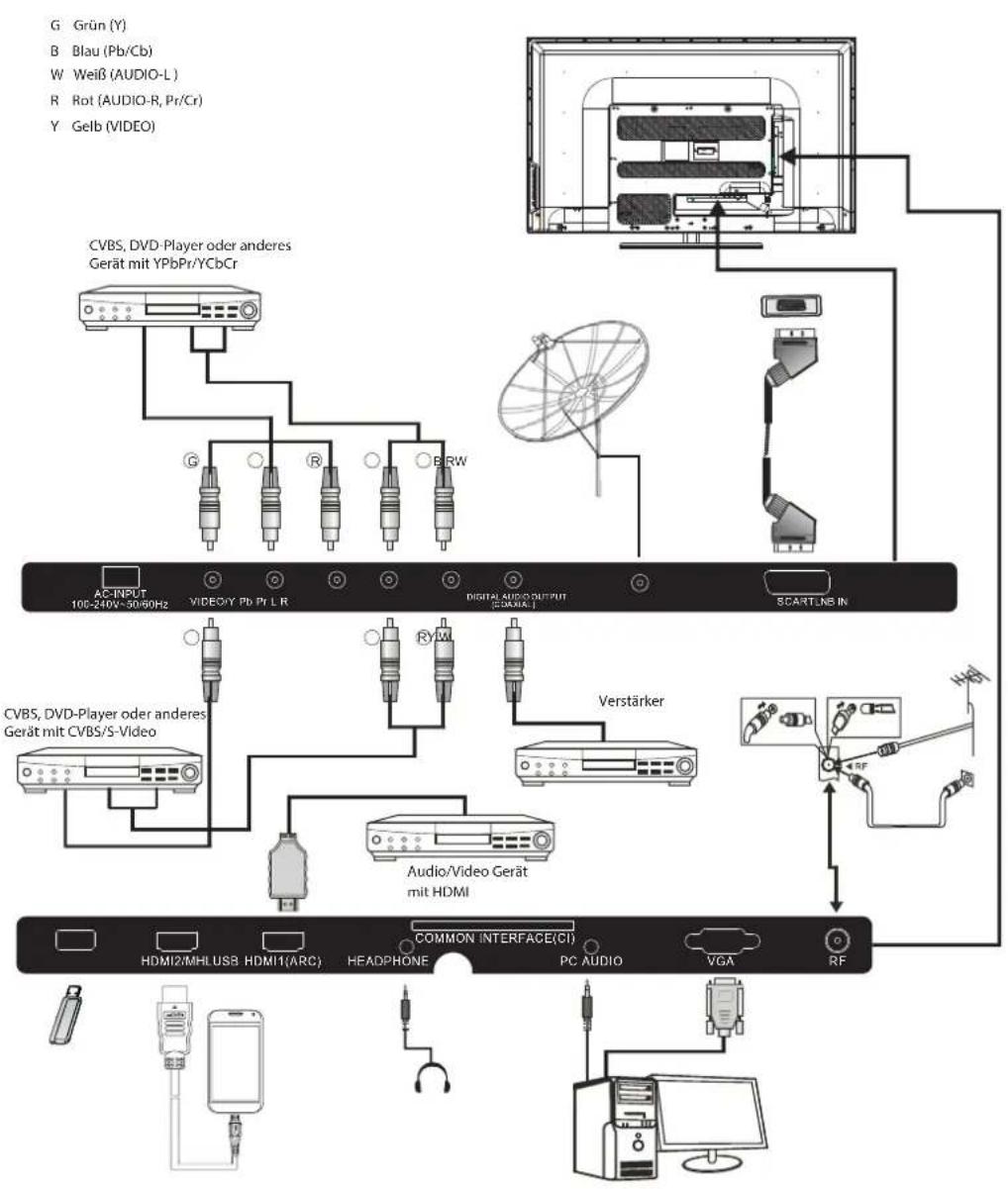

Anschließlich des Haier Fernsehers(39",50")

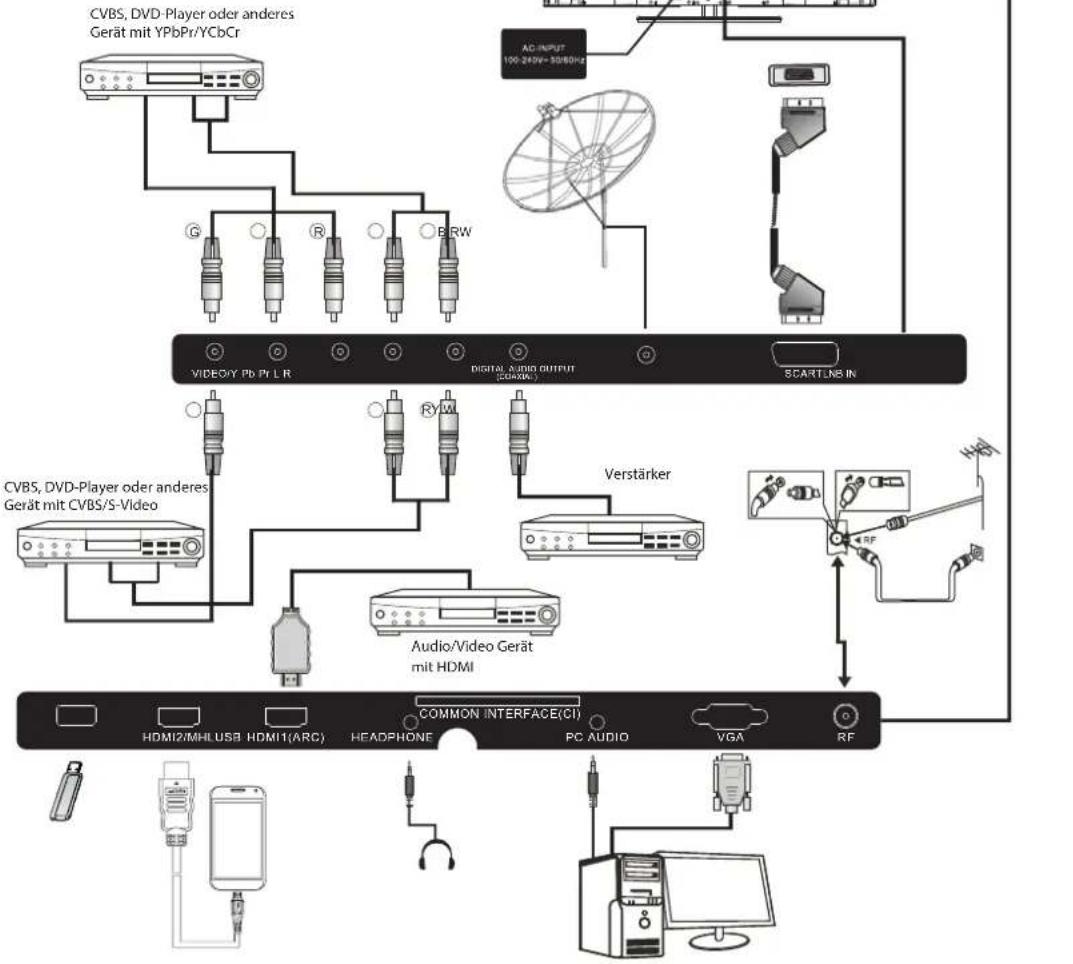

Anschlieben des Haier Fernsehers(46")

G Grun (Y)
B Blau (Pb/Cb)
W WeiB (AUDIO-L)
R Rot (AUDIO-R,Pr/Cr)
Y Gelb (VIDEO)

B Blau (Pb/Cb)

Einleitung

Anschlieben des Haier Fernsehers

Anschlieben eines DVD-Players / Satellites / Kabel-Set-Top-Box-Recelvers / einer Spielkonsole / eines PCs oder Laptops.

Es gibt mehrige Optionen zum Anschieden eines DVD-Players / Satelliten- oder Kabel-Set-Top-Box-Receivers / einer Spielkonsole / eines PCs oder Laptops an ihren Fernseher.

Option 1 SCART

Schlieben Sie ein SCART-Kabel (nicht mitgeliefert) über die SCART-Buchse des Fernsehers an den Kabel-DVD-Player, Set-Top-Box-Receiver oder die Spielkonsole an.
2 Um das mit dem SCART-Kabel angeschlossene Gerät auszuwahlen, drücken Sie die SOURCE-Taste auf der Fernbedienung und verwenden Sie die Tuten SCART auszuwahlen und die Taste OK zu drucken. Hinweis: Der Fernseher wird standardmäßig zum SCART-Anschluss, wenn der Fernseher eingeschaltet ist.

Option 2 HDMI

0 Wenn das Gerät, mit dem Sie eine Verbindung herstellen möchen, eingeschaltet ist, schalten Sie das Gerät zuerst aus.
8 SchlieBen Sie ein HDMI-Kabel (nicht mitgeliefert) über die HDMI-Buchse des Fernsehers an den DVD-Player, Kabel-Receiver oder die Spielkonsole an.
Schatten Sie das Gerät ein, das Sie sieben an den Fersehner angeschlossen haben.
Um das mit dem HDMI-Kabel angeschlossene Gerät auszuwahlen, drücken Sie die SOURCE-Taste auf der Fernb Mediunium und verwenden sie das Tasten HDMAs auszuwahlen und die Taste OK zu drucken.

Option 3 AV Audiovisuell (Gelb/Welf/Rot)

0 Stellen Sie sichere, dass sowohl der Fernseher als auch das Gerät vor dem Anschlieben ausgeschaltet sind.
SchlieBien Sie die AV-Kabel (nicht mitgeliefert) über die Video-(geltb) und Audio- (weiB, rot) Buchsen des Fernsehers an den DVD-Player oder die Spielkonsole usw. an.
Um das mit dem AV-Kabel angeschlossene Gerät auszuwahlen, drücken Sie die SOURCE-Taste auf der Fernbedienung und verwenden Sie die Tasten AV auszuwahlen und die Taste OK zu drücken.

Option 4 Component

(Grün/Blau/Rot) + (Weilß/Rot)

0 Stellen Sie sichere, dass sowohl der Fernseher als auch das Gerat vor dem Anschlieben ausgeschaltet sind.
SchlieBen Sie die Kabel (nicht mitgeliefert) über die COMPONENT-IN-Buchsen Y, Pb, Pr (grun, blau, rot) und L-Audio-R (weif, rot) des Fernsehers an den DVD-Player oder die Spielkonsole usw. an.
Ud das mit dem kroepchloestendKabel Gerat auszwahlen, drucken Sie die SOURCE-Taste auf der Fernbedienung und verwenden Sie die Tasten ,um YPbPr auszwahlen und die Taste OK zu drucken.

Option 5 VGA (15pin Sub-D)

Schlieben Sie ein VGA-Kabel (nicht mitgeliefert) über die VGA-Buchse des Fernsehers an den PC / Laptop an.
Um den mit dem VGA-Kabel angeschlossenen PC/ Laptop auszuwahlen, drucken Sie die SOURCE-Taste auf der Fernbediedung und verwenden Sie die Tastes um PC auszuwahlen und die Taste OK zu drucken. Hinweis: VGA dient nur zur Bildübertragung. Um den Ton Ihres PC/Laptops zu übertragen, müssen Sie ein separates Kabel vom PC-Audio (3,5mm Klinke) an die Kopfhörerbuchse Ihres PC / Laptop (3,5mm Klinke) anschließen.

Option 6 USB

Die meisten USB-Sticks und Digitalkameras sind mit Ihrem Fernseher kompatibel und können direkt angeschlossen werden.
2 Schlieben Sie einen USB-Stick (nicht mitgeliefert) oder ein USB-Kabel (nicht mitgeliefert) an den Fernseher an.
3 Um das an den Fernseher angeschlossene USB-Gerät auszuwahlen, drücken Sie die SOURCE-Taste auf der Fernbediention und verwenden Sie die Tasten um USB auszuwahlen und die Taste OK zu drucken.
Hinweis 1: Dieses Gerät ist kompatibel mit * jpg- und *.mp3-Dateien. Für andere Dateitypen kann keine Garantie übernommen werden.
Hinweis 2: iPhones und iPods von Apple sind mit ihrem Fernseher nicht kompatibel.
Hinweis 3: Wenn Sie ein beliebiges Gerät an den USB-Anschluss anschließen müssen, halten Sie die USB-Kabellänge so kurz wie möglich.

Option 7 KOPFHORERAUSGANG

Stecken Sie den Stecker des Kopfhörers in die Kopfhörberuchse des Fernsehers. Die Fernsehlautsprecher sind jetzt stummgeschaltet. Alternativ können Sie auch externe Lautsprecher bei Bedarf anschließen.

Option 8 DIGITALER AUDIOAUSGANG (KOAXIAL)

KOAXIAL ist ein digitaler Audio-Anschluss, der verwendt wird, um Audio-Geräte anzuschlieben, zum Beispiel Heimkinos und anderen digitalen HiFi-Systeme, über kurze Entfernungen anzuschlieben. Das Signal wird entweder über ein Koaxialkabel oder mit Cinch-Anschlüssen übertragen.

1 Stellen Sie sicher, dass sowohl der Ferneher als auch das Gerat vor dem Anschlieben ausgeschaltt sind.

Schlieben Sie die AV-Kabel (nicht mitgeliefert) über dieKaufdes Fernsehers an das Heimkino-Soundsystem oder digitale HiFi-Anlage uw.an.

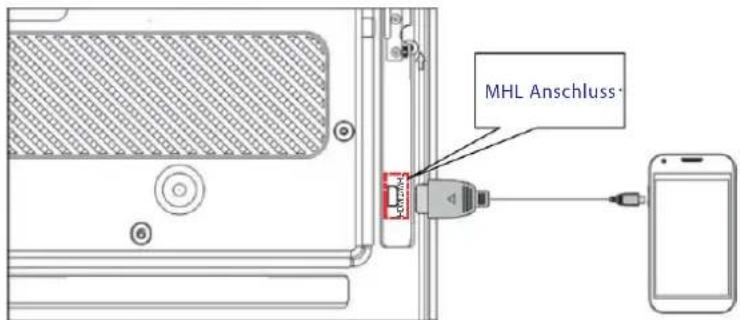

Option 9 MHL

Zum Anschluss von Geräten mit MHL-Funktion;
gleichzeitig als HDMI-Eingang zu verwenden.

Option 10 LNB EINGANG

Schlieben Sie das Satellitenkabel am LNB-Port auf der Geräterückseite an. Anschliebend schalten Sie das Gerät ein. Drücken Sie SOURCE zum Aufruften von DVB-S2 und starten Sie die Kanalsuche.

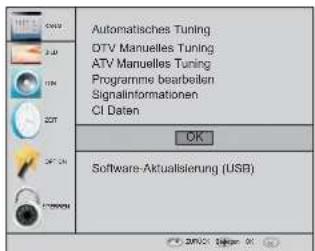

COMMON INTERFACE

Der Schacht Common Interface (CI) dient der Aufnahme des Conditional Access Modulus (CAM) und der SmartCard für Bezahlender.itte wenden Sie sich an ihren Dienstanzieter fur weitere Informationen.itte beachten Sie, dass CI-Module und SmartCards von uns nicht gefleiert werden.

Warnung

• Schalten Sie den Fernseher aus, bevor Sie das Modul in den Common Interface Schacht einschieben.

1 Setzen Sie zunachst das CI-Modul und dann die SmartCard im CI-Schacht an der Seite des Fernsehers ein.

Schalten Sie den Fernseher ein, die nachstehende Meldung wird angezeigt, wenn das CI-Modul errankn wird. Warten Sie einen Moment ab, bis die Karte aktiviert ist.

CI-Modul eingesteckt

Drucken Sie MENU und dann zur Anzeige der CI-Informationen.

Detaillierte Informationen zur benutzten CI-Karte werden angezeigt.
8 Drücken Sie OK, um das Kartenmenü aufzurufen. Finden Sie detailierte Anleitungen in der Bedienungsanleitung des Modus.
6 Nach dem Abziehen des Moduls wird die nachstehende Meldung angezeigt.

De

CI-Modul entfernt

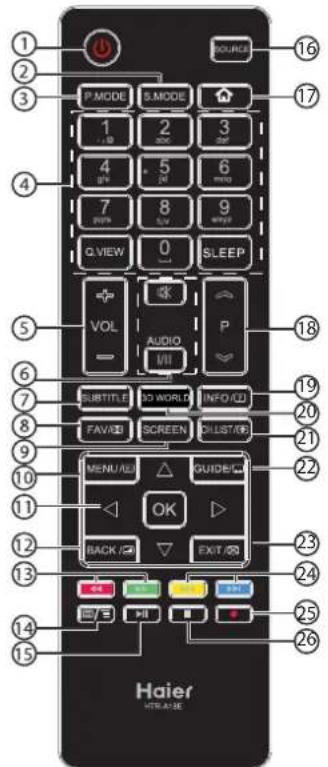

03 Fernbedienung

Taste Beschreibung
1	(Ein/Aus)	Fernseher ein- oder ausschalten.
2	S.MODE	Klangmodus wahren.
3	P.MODE	Bildmodus wahren.
4	0-9	Kanalnummer oder Kennwort eingeben.
	Q.VIEW	Rückkehr zum vorherigen Kanal.
	SLEEP	Sleptimer einstellen.
5	VOL +/-	Lautstärke einstellen.
6	(Stumm)	Ton ein- oder ausschalten.
	AUDIO(I/II)	MONO, Nicam Stereo für ATV-Kanal wahren. Audiosprache für DTV-Kanal einstellen.
7	SUBTITLE	Untertitel ein- oder ausschalten.
8	FAV/EB	Liste der Favoritenkanäle öffnen. Im Videotextmodus Seite halten (nicht umblättern).

9	SCREEN	Bildformat wechseln.
10	MENU/	Bildschirmmenü anzeigen. Im Videotextmodus Index-Seite öffnen.
11	▲▼▲	Navigation im Bildschirmmenü.
		Auswahl bestätigkeiten. OK

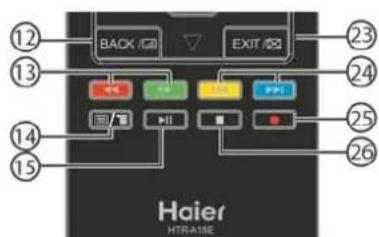

12	BACK/	Zum vorherigen Bildschirm wechseln. Im Videotextmodus Mischmodus aufrufen.
13	(Rücklauf)	Suchlauf (vorwärts/rückwärts). Multimedia-Wiedergabe starten.
	(Vorlauf)
14	/	Im Videotextmodus: Öffnen oder Schlieben einer Videotextseite. MHL-Modus: Hauptmenü aufrufen, z. B. APPs.
15	(Wiedergabe/Pause)	Wiedergabe/Pause (Multimedia-Modus).
16	SOURCE	Liste der Eingangsquellen anzeigen.
17		Starten des HDMI2/MHL-Modus.
18	P / /	Kanalwahl.
19	INFO/	Anzeige von Kanalinformationen. Videotextmodus: Ausgebrendeten Inhalt anzeigen.
20	3D WORLD	Keine 3D-Unterstützung bei diesen Modellen.
21	CH.List/	Kanalliste öffnen. Videotextmodus: Anzeigeposition wechseln (oben, unter, Vollbild).
22	GUIDE /	Elektronische Programmzeitschrift im TV-Modus anzeigen. Videotext-Unterseite aufrufen.
23	EXIT/	Bildschirmmenü schreiben. Im Videotextmodus Text verbergen.
24	(vorherige)(nachste)	Vorherige oder{nachste Datei wahren.
25	(REC)	Aktuelles Programm im DTV-Modus aufzeichnen.
26	(Stopp)	Multimedia-Wiedergabe anhalten.

Batterien in die Fernbedienung einsetzen

1. Offnen Sie das Batteriefach.
2. Setzen Sie 2 AAA 1,5-V-Batterien mit korrekter Polarität sie, so wie im Batteriefach angezeigt.
3. Schlieben Sie das Batteriefach wieder. Tauschen
   Sie die Batterien aus, wenn die Reichweite der Fernbededigung nachläst.
   Bitte beachten Sie:
   1) Benutzen Sie Alkali-Batterien.
   2) Bei längerer Nichtbenutzung oder wenn die Batterien erschöpf sind, entnehmen Sie sieitte aus der Fernbediedung.

VIDEOTEXT

Videotext ist ein Informationssystem, das von einigen Sendern übertragen wird und wie eine Zeitung aufgebaut ist. Hier haben Sie bereits Untertitel für Hörgeschädigte (Kabelnetzwerke, Satellitenkanäe usw.).

Drücken Sie:	Sie haben folgende Funktion:
TEXT	Mit dieser Taste rufen Sie den Videotext auf oder Sie verlassen him. Eine Listemit Menüpunkten wird angezeigt. Jede Seite hat eine 3-stellige Nummer. Wird kein Videotext übertragen, so wird die Zahl 100 angezeigt, ansonsten bleibt der Bildschirm leer (verlassen Sie diesen Kanal).
SEITE WÄHLEN	Mit 0 bis 9 und den Navigationstasten aufwärts/abwärts rufen Sie die Seite auf. Beispiel: Für Seite 120 geben Sie 1-2-0 ein. Die Nummer wird oben links im Bild angezeigt. Zum Aufrufen einer neuen Seite geben Sie die entsprchende Nummer ein. Ist die gewährte Seite nicht vorhanden, so lauft die Seitenzahl weiter.
UNTERSEITEN DIREKT AUFRUFEN	Die Farbstaten entsprechen den Farbmarkierungen unter auf der Seite und dienen als Schnelllasten zum Aufrufen. Der farbige Bereich blinkt, wenn die Seite noch nicht zur Verfügung stehen.
INDEX	Inhaltsverzeichnis aufrufen (gewöhnlich Seite 100).
SUB PAGE	Eine Seite haben Unterstellen, die nacheinander angezeigt werden. Mit dieser Taste blättern Sie um oder halten Sie die Unterseite. Die Seitenzahl wird oben links im Bild angezeigt.
HOLD	Mit dieser Taste halten Sie eine Seite, sie wird nicht umgeblättert.
REVEAL	Versteckte Informationen aneigen oder verbergen (Spielauflösungen).
MIX	Teletext, Programm und Bild gemeinsam aneigen.
EXIT	Den Teletext verlassen.
GRÜBE	Schriftgröße und Anzeige umschalten.

De

04 BEDIENUNGSHINWEISE

Installation

Der Installationsmodus erscheint nur beim ersten Start des Fernsehers oder nach Zurücksetzen des Fernsehers auf Werkseinstellungen.

1). Drucken Sie die Tasten, um im Menu zu navigieren und die Einstellungen zu ändern. Drucken Sie die OK Taste, um die Auswahl zu bestätigten. Wahlen sie die gewünschte Sprache aus, in der das Menu angezeigt werden soll und wahren Sie zwischen Zuhause-Modus oder Laden-Modus Achtung: Das voreingestelltte Password ist 0000.

Zuhause-Modus oder Laden-Modus

Beim ersten Einschalten des Geräts wird das Ersteinstellungsmenu angezeigt. Nach dem Einstellen der Bildschirmsprache wahren Sie zwischen „ und Laden-Modus „. Wird das Einstellungsmenu angezeigt und Zuhause-Modus "Zuhause-Modus" ist markiert, so drücken Sie zum Einstellen und OK zum Aufrufer des Menus.

Bei Auswahl von „ wird das folgende Laden-Modus Menü angezeigt.

Wahlen Sie OK" um das nachste Menu aufzurufen.

Im Zuhause-Modus hat das Gerät der hochsten Energieverbrauch. Weiter?

OK Abbrechen

Wahlen Sie „Abbrechen“, um in das Ersteinstellungenmen zurückzukehren; „bleibt markiert. Mit „Zuhause-Modus Auswah gelangen Sie in das nachste Menü, hier wahlen Sie das Land.
2). Drucken Sie▲▼die Tasten,um DVB-T/DVB-C/DVB-S2 auszuwahlen und drucken Sie dann die OK Taste, um zu bestätigten.

a. Wenn Sie DVB-T ausgewählten haben, wahren Sie im nachsten Schritt den Tuning Typ und das Land aus und drücken Sie dann die OK Taste, um mit dem Suchlauf zu beginnen.

b. Wenn Sie DVB-C ausgewählt haben, konfigurieren Sie im nachsten Schritt das DVB-C System, wie Such-Typ, Frequenz, Netzwerk ID, Symbol (KS/S) und drucken sie dann die OK Taste. Wahlen Sie im Anschluss den Tuning Typ und Ihr Land aus. (DTV (digital) / ATV (analog)) Bestätigten Sie mit OK, um mit dem Suchlauf zu beginnen.

c. Bei Auswahl von DVB-S2 wird die voreingestellte DVB-S2 Kanalliste geladen oder es kann mit einer neuen Kanalsuche begonnen werden.

3). Kanalsuchlauf beginnt. Dies kann einige Minuten dauern. In der Anzeige sehen Sie den Fortschritt und die Anzahl der gefundenen Kanäle.
4). Wenn Sie den ATV-Suchlauf überspringen möchen, drücken Sie die MENU Taste, um den Suchlauf während des Vorgangs zu unterbrechen. Ein Pop-Up Fenster wird angezeigt, drücken Sie die Taste, um OK auszuwahlen. Gehen Sie dann direkt weiter zum DTV-Suchlauf. Sie konnen den Schritt wiederholen, wenn Sie auch den DTV-Suchlauf überspringen möchen. Eine Installationserinnerung wird angezeigt, wenn Sie das{nachste Mal Ihr Fernsehgeber eingalten.
5). Nach dem der Suchlauf abgeschlossen ist, werden die Kanäle in einer vorab festgelegten Reihenfolge angeordnet. Wenn Sie Kanäle überspringen möhen,ändern Sie die Reihenfolge oder nennen Sie die Kanäle um, unter Kanalmenu "Programme bearbeiten".

6) Beenden Sie die Installation indem Sie mit OK auf Ihrer Fernbedienung bestätigen.

1.KANALMENU

1. 1) Automatischer Kanalsuchlauf (DVB-T)

1). Drucken Sie die MENU Taste und drucken Sie anschließend die ▲Tasten um das Menu KANAL auszuwahlen und drucken die OK Taste. Sie

2). Drucken Sie die Tasten, um den Automatischen Suchlauf auszuwahlen und drucken die OK Taste.Sie

3). Wahlen Sie DVB-T aus und bestätigten Sie mit OK.

4). Im Tuning Typ Menu drucken Sie die Tasten▶, um ATV, DTV oder DTV + ATV auszuwahlen. Drucken Sie die Taste und drucken Sie dann die Tasten▶▲, um das Land auszuwahlen in welchem das Fernsehgerat betrieben wird. Drucken Sie die OK Taste, um die Auswah zu bestätigen.

5). Dies kann Der Kanalsuchlauf beginnnt. einige Minuten dauern. In der Anzeuge siehen Sie den Fortschnitt und die Anzahl der gefundenen Kanäle.

1. Wenn Sie den ATV-Suchlauf überspringen möhen, drucken Sie die MENU Taste, um den Suchlauf während des Vorgangs zu unterbrechen. Ein Pop-Up Fenster wird angezeigt, drucken Sie die Taste, um OK auszuwahlen. Gehen Sie dann direkt weiter zum DTV-Suchlauf. Sie konnen den Schritt wiederholen, wenn Sie auch den DTV-Suchlauf überspringen möhen. Eine Installationserinnerung wird angezeigt, wenn Sie das nachste Mal Ihr Fernsehergerät einschalten. 7. Nachdem der Suchlauf abgeschlossen ist, werden die Kanäle in einer Reihenfolge angeordnet. vorab festgelegten Wenn Sie Kanäle überspringen möhen,ändern Sie die Reihenfolge oder nennen Sie die Kanäle um, unter Kanalmenu "Programme bearbeiten".

BEDIENUNGSHINWEISE

1.2) Automatischer Kanalsuchlauf (DVB-C)

1). Drucken Sie die MENU Taste und drucken Sie anschließend die ▲Tasten um das Menu Kanal auszuwahlen und drucken sie die OK Taste.
2). Drucken Sie die Aaten, um den Automatischen Suchlauf auszuwahlen und drucken die OK Taste.Sie

3).Wahlen Sie DVB-C aus und bestätigten Sie mit OK.

4). Drucken Sie die Tasten den Such-Typ, Frequenz, Netzwerk ID und Symbol (Ks/S) auszuwahlen und drucken Sie die OK Taste zum Bestätigen.

5).Im Tuning Typ Menu drucken Sie die Tasten um ATV, DTV oder DTV + ATV auszuwahlen. Drucken Sie die Taste und drucken Sie dann die Tasten , um das Land auszuwahlen in welchem das Fernsehgerat betrieben wird. Drucken Sie die OK Taste, um die Auswahl zu bestätigen.

6). Der Kanalsuchlauf beginn. Dies kann einige Minuten dauern. In der Anzeige sehen Sie den Fortschnitt und die Anzahl der gefundenen Kanäle. 7). Wenn Sie den ATV-Suchlauf übersprungen möften, drücken Sie die MENU Taste, um den Suchlauf während des Vorgangs zu unterbrenen. Ein Pop-Up Fenster wird angezeigt, drücken Sie die Taste, um OK auszuwahlen Gehen Sie dann direkt weiter zum DTV-Suchlauf. Sie konnen den Schritt wiederholen, wenn Sie auch den DTV-Suchlauf übersprungen möften. Eine Installationserinnerung wird angezeigt, wenn Sie das{nachste Mal Ihr Fernsehgeber einschalten.

8).Nach dem der Suchlauf abgeschlossen ist, werden die Kanäle in einer vorab festgelegten Reihenfolge angeordnet. Wenn Sie Kanäle überspringen möhen,ändern Sie die Reihenfolge oder nennen Sie die Kanäle um, unter Kanalmenu "Programmebearbeiten".

HINWEIS:

Alle Kanale inklusive ATV, DTV und Radio konnen
gleichzeitig durchsucht werden, wenn der Such-Typ
DTV+ATV ist.
Alle gespeicherten Kanale gehen nach dem
automatischen Suchlauf verloren.

Nach dem automatischen Suchlauf, springt der Kanal zum ersten DTV-Kanal.

1.3 Automatischer Kanalsuchlauf (DVB-S2)

1)Drucken Sie MENU und dann zur Auswahl des Menus Kanal, dann drucken Sie OK. 2Die Tanten drucken, um die Auto. Feineinstellung auszuwahlen und danach mit der Taste OK bestägten. 3Zur Auswahl von DVB-T/DVB-C/DVB-S2 die Tasten

drucken.DVB-S2 auswahlen und danach mit OK bestätigten.

4) Drücke Sie auf BLAU um die Suche nach neuen Kanalen zu starten. Wenn Sie die Kanalsuche überspringen möchten, drücken Sie die Taste Exit; eine vordefinierte Kanalliste wird geladen.

2.1) DTV Manueller Kanalsuchlauf (DVB-T)

1). Drucken Sie die MENU Taste und drucken Sie anschließlich die Auszubwahlen und drucken die OK Taste.Sie
2). Drücken Sie die Tasten, um den DTV Manuellen Suchlauf auszuwahlen und bestätigen Sie mit OK.

3). Der DTV Bildschirm für den manuellen Suchlauf wird angezeigt. Drücken Sie die Tasten, um den gewünschten UHF Kanal auszuwahlen und drucken Sie die OK Taste, um mit der Sueche nach thisem Kanal zu beginnen. Wenn das Signal gefunden wurde, wird das Bild und die Signalstarke auf dem Bildschrim angezeigt.
4). Drücken Sie die Taste MENU, um zum Hauptmenu zurückzukehren.
5). Drucken Sie die Taste EXIT, um das Menu zu verlassen.

2.2) DTV Manueller Kanalsuchlauf (DVB-C)

1). Drucken Sie die MENU-Taste und drucken Sie dann die

Tasten um, das Menu KANAL auszuwahlen und drücken Sie die OK Taste.
2). Drucken Sie die Tsen, um den CADTV Manuellen Suchlauf auszuwahlen und bestätigten Sie mit OK.

3). Der Bildschirm für den CADTV Manuellen Suchlauf wird angezeigt. Drücken Sie die Tasten ▲▼, um folgenden auszuwahlen (Frequenz, Symbol (Ks/S), QAM Type QAM16) und drücken die OK Taste, um dieSuche nach sie thisem Kanal zu starten. Wenn das Signal gefunden wurde, wird das Bild und die Signalstarke auf dem Bildschirm angezeigt.
4). Drücken Sie die Taste MENU, um zum Hauptmenu zurückzukehren.
5). Drucken Sie die Taste EXIT, um das Menu zu verlassen.

3).DVB-S2-Betrieb

3.1Erste Installation

Drucken Sie SOURCE zum Anzeigen aller Signalquellen, dann wahlen Sie mit den Pfeiltasten DVB-S2 und drucken Sie OK zur Bestätigung. Die Kanalliste für ASTRA ist bereits installiert. Sie konnen nun fernsehen.

Hinweis:

Möhlen Sie andere Satelliten auswahlen, folgen Sieitte der Anleitung unter dem Punkt Systemeinstellungen.

Haben Sie mehr als einen Satelliten eingestellt, somüssen Sieihn auf den korrekten DiSEqC-LNB fur ihre Satellinen installation einstehen.

3.2 Satelliten

Hiernehmen Sie die Einstellungen fur die Satelliten vor.
Satellinenlste: Drucken Sie / zur Auswahl eines Satelliten, dessen Einstellungen rechts angezeigt werden.

LNB-Typ: / OK drucken und es wird eine Liste der LNB-Typen, die als Frequenzen des Lokaloszillators darestellt werden, angezeigt. Sie konnen die Frequenz auch in Benutzer Single oder Benutzer Dual unter in der Liste eingeben.

LNB-Versorgung: Drucken Sie 一 / 一 , um LNB- Versorgung einzustellen.

22K: Drücken Sie zum Ein-oder Ausschalten von 22K; Einstellung auf Auto, wenn der LNB-Typ dualer lokaler Oscillator ist.

BEDIENUNGSHINWEISE

Toneburst: Tone	burst aktivieren oder deaktivieren.
DiSEqC1.0:	Wahlen Sie den korrekten Port (bis zu 4) für den LNB.
DiSEqC1.1:	Wahlen Sie den korrekten Port (bis zu 16) für den LNB.
Motor:	Drücken Sie die Pfeil taste LINKS/RECHTS zur Auswahl von DiSEqC1.2 oder DiSEqC1.3.Drücken Sie OK zum Aufrufen des Menüs zum Einstellen der Position.
DiSEqC1.2:	Bewegen Sie den Motor zum Arretieren des Signals.
DiSEqC1.3:	Bewegen Sie den Motor entsprechend Standort und Satellitenpositionen.
Motoreinstellungen:	Wahlen Sie DiSEqC und drücken Sie OK zum Aufrufen des Menüs.
Bewegung Auto:	Drücken Sie die Pfeil taste LINKS/RECHTS zur Bewegung in West/Ost-Richtung.Der Motor stoppt automatisch, wenn das Signal arretiert ist.
Bewegung kontinuierlich:	Drücken Sie die Pfeillasten LINKS/RECHTS zur Bewegung in West/Ost-Richtung.Der Motor bewegt sich solange, bis Sie die Pfeillasten loslassen.
Bewegung schrittweise [1]:	Drücken Sie die Pfeil taste LINKS/RECHTS für nur eine schrittweise Bewegung.
Position speichern:	Aktuelle Position des Motors speichern.
Zu Position gehen:	Drücken Sie die Pfeil taste LINKS/RECHTS, um zur gespeicherten Position zu gehen.
Zu Referenz gehen:	Alle Positionen zurückstellen.
Zu X gehen:	Zur Position gehen, die für den Standort und die Satellitenpositionen berechnet wurde.

3.2.1 Satelliteneinstellungen

Satelliten hinzufugen:ROT drucken, um einen neuen Satelliten hinzuzufugen. Dazu müssen Sie einen eindeutigen Langengrad eingeben und mit der Bildschirmastatur den Name des Satelliten bearbeiten.

Satelliten bearbeiten:GRUN drucken und den ausgerichteten Satelliten bearbeiten.

Satelliten loschen:GELB drucken und den Ausgerichteten loschen.

Mit OK bestätigten.

3.2.2 Transponder

GUIDE drucken und es wird die Liste der Transponder des ausgerichteten Satelliten angezeigt. Um wieder zur Satellitenliste zurückzukehren, können Sie GUIDE drucken.

Transponder hinzufugen: Um einen neuen Transponder hinzuzufugen, drücken Sie auf ROT. Ein bestehender Transponder kann nicht unter dem gleichen Satelliten gespeichert werden.

Transponder bearlehen:Um den ausgerichteten Transponder zu darbeiten, drucken Sie auf GRUN. Ein bestehender Transponder kann nicht unter dem gleichen Satelliten gespeichert werden.

Transponder loschen:UM den ausgerichteten Transponder zu loschen, drucken Sie GELB. Mit OK bestätigen.

Suche nach einem einzeln Transponder: BLAU drücken und es wird das Menu, Scan-Einstellungen aufgerufen. Nach der Konfiguration der Einstellungen drücken Sie OK, um die Suche zu starten.

Suche nach mehreren Transpondern:OK drucken, um die Transponder mit, auszuwahlen, danach BLAU drucken, um das Menu der Scan-Einstellungen aufzurufen. Nach der Konfiguration der Einstellungen drucken Sie OK, um die Suche nach mehreren Transpondern zu starten.

3.2.3 Kanalsuche

SuchenachneinemeinzelnSatelliten:

BLAU drucken, um das Menu „Scan-Einstellungen“ aufzurufen.

Suchmodus: Drucken Sie / zur Auswahl des Standards zum Scannen der eingebauten Standard

Transponder, Blinder Scan und Netzwerk, die mit NIT eingeschaltet gescannt werden.

Verschluss: Drucken Sie zur Auswahl von Alle Kanäle oder Frei empfangbare Kanäle;

Servicetype: Drücken Sie zur Auswahl von ALLE, DTV oder Radio. OK drucken, um mit den oben angeführten Einstellungen einen Scan durchzuführen.

SuchenachmehrerenSatelliten:

OK drücken, um Satelliten mit auszuwahlen, danach BLAU drücken, um das Menu Scan-Einstellungen aufzurufen. Nach dem Einzelsatelliten-Scans konfiguriert wurden, drücken Sie OK und beginnen mit dem Scan mehrerer Satellten.

3.3 Kanalbearbeitung

Zum Bearbeitern der Kanale (Uberspringen, Favoriten, Verschieben oder Löschen) rufen Sie das Kanalbearbeitungsmenu auf.

Fernseh- oder Radiokanal loschen

Programmwahl und danach die Schaltfläche ROT drücken, um den Kanal zu loschen.

Fernseh- oder Radiokanal verschieben

Das bevorzugte Programm auswahlen, danach die Schaltfläche GELB drücken. Drücken Sie / , um den Kanal zu verschiben. Nochmals GELB drücken, um zu bestätigen.

Fernseh- oder Radiokanal überspringen

Das zu überspringende Programm auswahlen und auf die Schaltfliche BLAU drücken. Das Symbol zum Überspringen wird angezeigt. Der Kanal wird entsprechend markiert.

Programme als Favoriten festlegen

Für die Programmwahl/▲ drucken, danach die Schaltfläche FAV betätigen, das Symbol♥ wird auf der rechten Seite angezeigt.Zum Löschen des Kanals in der Favoritenliste drucken Sie FAV, damit erlischt das Symbol.

3.4 Signalinformationen

Signalqualität und Signalstarke des gewählten Kanals werden angezeigt.

3.5 CI-Informationen

Informationen zur Cl-Karte des Fernsehers werden angezeigt.

3.6 EPG (elektronische Programmzeitschrift)

EPG ist ein Programmfuhrer, der geplante Programme je Kanal für sieben Tage anzeigt.

Um auf den EPG zuzugreifen, auf der Fernbedienung die Schaltfläche GUIDE betätigten. Eine Liste der aktuellen Programme wird angezeigt.

Wahlen Sie „Program Guide" und drücken Sie / um zwischen Zeit und Kanal umzuschalten.

Mit / wahlen Sie das gewünschte Programm.

Zelt: Ein Überblick der Sendungen des gewählten Tages wird angezeigt.

-Wahlen Sie „Date / Timer" und drücken Sie / , um das Datum zuändern.

Kanal: Ein Überblick der Sendungen des gewährten Kanals am zuvor gewährten Datum wird angezeigt.

Wahlen Sie die Programmanzeige und drucken Sie /> zum Umschalten des Kanals.

Erinnerung: Mit der BLAUENTaste rufen Sie das Erinnerungsmenu auf. Drucken Sie OK zur Bestätigung.

Die Einstellungen werden in Ihr Planungsliste gespeichert.

Aufnahme: Um die Aufnahmeeinstellungen zu öffnen, auf die Schaltfläche ROT drücken. Drücken Sie OK zur Bestätigung.

Die Einstellungen werden in ihrer Planungsliste gespeichert.

INFO: Um die Informationen über die ausgewählte Übertragung zu öffnen, die Schaltfläche GRUN betätigten.

Planung: Um die Programmliste aus ihren Aufzeinungen und Erinnerungseinstellungen zu öffnen, die

Schaltfläche GELB betätigten

Mit der Schaltfläche,ROT" konnen die ausgewählten Elemente gelöscht werden.

4) ATV Manueller Kanalsuchlauf:

Stellen Sie das Tonsystem zur诸如 nach Analogkanalen ein, dannephenemie die Feinabstimmung vor und speichern Sie den gewährten Kanal.

BITTE BEACHTENSIE:

Drücken Sie die rote Videotexttaste zum Speichern eines manuell geschufen Kanals.

5). Kanal bearbeiten:

Sie konnen Kanäle loschen, umbenennen, verschieben, überspringen und als Favoriten hinterlegen.

Löschen

Drucken Sie die rote Taste zum Löschen eines Kanals.

Umbenennen

Sie konnen nur ATV-Kanale umbenennen Navigieren Sie zu dem gewünschten Kanal und drucken Sie die grune Taste, um den Kanal umzubenen.Drucken Sie zur Auswahl der Schriftzeichen.Drucken Sie um zu navigieren.Drucken Sie MENU, um die Bearbeitung zu beenden und drucken Sie EXIT, um das Menu zu verlassen.itte beachten Sie: ATV-Kanale konnen bis zu 5 Schriftzeichen haben.

Verschieben

Mit den Navigationstasten wahlen Sie den zu verschiebenden Kanal, dann drücken Sie die gelbe Taste. Mit den Navigationstasten verschiben Sie den Kanal, mit OK bestätigten Sie die neue Position.

Uberspringen

Drucken Sie Auswahl des Kanals und drucken Sie die blaue Taste, um diesen Kanal zu uberspringen. Rechts vom Kanal wird angezeigt. Zur Anzeige des ubersprungen Kanals drucken Sie zunachst wieder die blaue Taste, um die Funktion aufzuheben. Das Symbol erlischt.

Favoriten

Drucken Sie Auswahl des Kanals und drucken Sie FAV, damit wird rechts vom Kanal das Symbol angezeigt. Zur Auswahl eines Favoritenkanals drucken Sie FAV. Zum Löschen des Kanals in der Favoritenliste drucken Sie FAV, damit erlischt das Symbol

Drucken Sie FAV zum Aufrufen ihrer Favoritenliste.

6).Cl-Informationen (optional)

In dieser Menupunkt konnen Sie nahe Informationen Ihrer Cl. Karte abrufen.

2.BILDMENU

Das zweite Menu ist das Bildmenu (PICTURE). Hier stellen Sie Kontrast, Helligkeit usw. ein. Mit OK bestätigte Sie ihre Einstellung.

BITTE BEACHTENSIE:

1).Tint Hautfarbe) haben Sie nur fur das NTSC-System. 2).Ihnen stehen vier Farbtemperatures (Color Temperature) zur Verfugung: mittel (medium),warm, kuhl cool) und benutzerdefiniert (user). 3.Die Option Bildschirm (Screen) steht Ihnen nur im PC Modus zur Verfugung, hier stellen sie die horizontale und vertikale Position, GroBe und Phase ein.

3.TONMENU

Das dritte Menu ist das Tonmenu (SOUND).
Hier stellen Sie die Klangeeffekte wie Höhen, Basse, Balance usw. ein.

Bitte beachten Sie:

Automatische Lautstärkeregelung (Auto Volume) stets Ihnern zur Verfügung, wenn die Lautstärke des Eingangssignals zu hoch oder das Signal verzerrt ist.

4.ZEITMENU

Das vierte Menu ist das Zeitmenu (TIME). Hier stellen Sie Uhrzeit, Ein- und Ausschaltzeit, SleepTimer usw. ein.

BITTE BEACHTEN SIE:

Bei Auto Sleep schaltet sich der Fernseher nach 15 Minuten automatisch ab, sofern kein Signal einght. Die Uhrzeit kann über den DTV-Kanal automatisch eingestellt werden.

5.EINSTALLUNGSMENU

Das fünte Menu ist das Einstellungsmenu (OPTION). Hier stellen Sie die OSUbprachutelteursprache usw. ein.

1. Wenn nach 4 Stunden nach dem Einschlten an dem TV Gerat keine Änderungen vorgenommen wurden, d.h. es wurde kein Kanal gewechselt oder keine Lautstärke geregelt, schaitet sich das Gerat automatisch in den Ruhemodus. Ein Informations-Fenster erscheint auf dem Bildschirm.

Sekunden bis zur automatischen Abschaltung

Blite drucken Si eine biebige Taste zum Abbrechen

Nach 150 Sekunden schaltet das Fernsehgerät automatisch in den Ruhermodus um. Um das automatische Abschalten zu verhindern, drucken Sie irgende Taste auf der Fernbedierung.

1. Um die automatische Abschaltung zu deaktivieren, wahren Sie die Automatische Abschaltung (4h) im Optionsnau aus und drücken Sie die OK Taste. Eine Info-Nachricht entscheid "Are you sure you want to enable automatic powerdown?" (Sind Sie sichar, dass die automatische Abschaltung aktiviert sein soll?)

Drucken Sie auf die rechte Pfeiltaste und wahren Sie Nein (NO) aus.

Der TV Bildschirm keht zum Optionsmenu zurück und die Option automatisches Abschalten (4h) wird angezeigt. Automatische Abschaltung (4h). AUS

Automatic power-down(4H) OFF Um zum automatischen Abschalten nach 4 Stunden zurückzukehren, wiederholen Sie den offen beschriebenen Vorgang, nur dass Sie die linke Pfeiltaste drücken, um JA (YES) auszuwahlen.

Im Menu PVR-Dateisystem (PVR File System) stellen Sie das USB-Laufwerk für die PVR-Aufnahme ein.

BITTE BEAuchtEN SIE:

Mit Zurücksetzen auf Werkseinstellung (Restore Factory Default) werden alle Kanäle und das Password gelöscht.

6.SPERRMENU

Das sechste Menu ist das Sperrmenü (LOCK). Hier sperren Sie das System, stellen Sie das Password ein, blockieren Sie Programme und stellen Sie die Kindersicherung ein. Nach Aktivierung der Sperre können Sie den Canal nicht mehr auswahlen.

BITTE BEACHTENSIE:

Das Standardpassword lautet 0000. Sollen Sie Ihr Password einmal vergessen, so benutzten Sie das Superpassword 9443. Kanal blockieren (Block Program): Drücken Sie▲▼ zur Auswahs des Kanals, dann drücken Sie die grüne Taste zur Blockierung. Zum Entsperren rufen Sie das Hauptmenu auf, geben Sie das Password ein und drucken Sie die grüne Taste erneut.

Kindersicherung (Parental Guidance): Drücken Sie zur Auswahl der Bewertungsstufe.

7.EPG-Menu (Elektronische Programmzeitschrift)

Das EPG-MENU dient der Anzeige der Programmvorschau für DTV- und Radiokanäe des Tages. Zum Aufrufen des EPG-Menü die GUIDE-Taste drucken. Es erscheint das folgende

1. INFO

Mit wahlen Sie den Kanal, Drucken Sie INFO, um die Programminformationen zu markieren.

2. Planung

Drucken Sie die gelbe Taste, um die Planungsliste (Schedule) anzuzeigen, drucken Sie auswahl der [(1) und drucken Sie die rote Taste zum Löschen der Planungsliste.

3. Aufnahme

Drücken Sie die rote Taste, um die Aufnahme des Programms einzustellen.

4. Erinnerung

Drucken Sie die blaue Taste und stellen Sie eine Erinnerungszeit ein. Der Fernseher schaltet dann automatisch auf das gewählte Programm um.

8.PVR-Funktion

1.Vorbereitung der Aufnahme

Die Aufnahme- und Time-Shift-Funktion Funktionieren nur bei digitalem Fernsehempfang (DVB-T, -C oder S2). Rufen Sie im Optionsmenu PVR-Dateisystem (PVR File System) auf, hier wahlen Sie „Prüfe PVR-Dateisystem" (Check PVR File System). Drucken Sie OK, bis „Prüfung lauf" (Checking) zu „Prüfung erfolgreich" (Success) umschaltet.

Bitte beachten Sie: Überprüfen Sie den Punkt Geschwindigkeit (Speed). Bei Einstellung auf "HD Support" steht ihren das USB-Speichermedium für TimeShift und Aufnahme zur Verfügung. Anderenfalls formatieren Sie bereits das Gerät. Das Freie Aufnahm limiti" (Free Record Limit) ist standardgemäß auf 6 Stücke eingestellt, sofern die Speicherkapazität ausreichend ist. Anderenfalls ist die Aufnahmezeit kürzer. Wahrend der Überprüfung gemäß Prufe PVR-Dateisystem" (Check PVR File System) drucken Sieitte keine weiteren Tasten.

Die Eingaben müssen im TV PVR System vorgenommen werden. Es kann nur auf demselben Fernsehgerat abgeschpielt werden und nicht auf irgendeinem anderen Gerät (Computer, DVD, usw.), das nicht mit dem.TS-Datei Format kompatibel ist.

Bitte bechten Sie, das Fernsehgerät wird Sie für die Aufnahme auffordern, das angeschlossene USB-Gerät vorher zu formatieren, um die Aufzeichnung abspeichern zu konnen.

WARNING WENN SIE FORMATIEREN GEHEN DIE DATEIEN UND INFORMATIONEN, DIE Auf DEM EXTERNEN USB GERAT GESEPICHERT SIND, VERLOREN.

AUF DEM GERAT SPEICHERN.

Das USB Dateisystem begrenzt die Gröbe der Speichergröbe.

Dateisystem NTFS bis zu 2TB

FAT32 mit bis zu 192GB

FAT16 mit bis zu 2GB

Rufen Sie das PVR-Dateisystem wie unter beschrieben vom Einstellungenmenu aus auf.

Laufwerk wahlen (Select Disk): Wahlen Sie das Laufwerk zur Aufnahme.

Prüfe PVR-Dateisystem (Check PVR File System): Vergewisser Sie sich, dass das PVR-Dateisystem richtig konfiguriert ist.

Format:

(Wir empfehlen, das Gerät mit „High Speed FS" zu formatieren, wodurch sich die Aufnahme beschleunigt.)

Nach Beendigung der Formatierung erhalten Sie nachstehendes Menu:

Bei Auswahl von Hi Speed FS" konnen Sie die TimeShift-GröBe einstellen:

2.Programm aufzeichen

Während der DTV/-Wiedergabe wahlen Sie den DVB-S2 gewürschten Kanal, dann drucken Sie „Aufnahme" (Record) zur Anzeige des Aufnahmemenus. Drucken Sie erneut „Aufnahme" (Record). Das Aufnahmemenü erlischt und „REC" wird oben links im Bild angezeigt. Das Symbol erlischt, nach dem Sie die Stoppaste drucken und damit die Aufnahme stoppen.

3.Aufnahme wiedergeben

Das auf dem USB-Gerät aufgezeichnete Programm wird im Ordner „_MSTPVR" auf dem Gerät gespeichert.
1. Die USB-Speichergröbe kann zwischen 128MB und 500GB liegen, aber für den praktischen Gebrauch wird eine Groß von 2GB bis 500GB empfohlen.
2. Videos erschreiben gepixel, wenn die Video Bitrate zu gering ist. Dies kann verursicht werden, wenn ein USB Veränderungskabel verwendet wird, anstatt das USB-Gerät direkt am Fernsehgerät anzuschlieben.
3. Nicht alle USB-Geräte sind kompatibel.
Im Folgenden finden Sie eine List der empfohlenen USB Festplatten.
Modelle die nicht unter aufgelistet sind, können kompatibel sein, aber es wird keine Garantie für deren Funktion übernommen.

9.TimeShift-Funktion

Vorbereitung der Aufnahme

Mit dieser Funktion konnen Sie das aktuelle Programm unterbrenen und auf einem USB-Speichermedium zwischen speichern. Sie konnen die Sendung zu einem späteren Zeitpunkt weitersehen. Die Wiedergabe startet zeitversetzt, ab der Unterbuchung.

BITTE BEACHTENSIE:

Das USB 2.0 Speichermedium muss formatiert sein. Erstellen Sie vor der Formatierung Sicherungskopien, da alle Daten von dem USB-Gerat gloscht werden. Die TimeShift-Funktion wird bei Analogsenden (ATV) nicht Unterstützung.

USB-Laufwerk formatieren

Wahlen Sie die Formatierung des USB-Speichermediums und ordnen Sie den Speicherplatz für die TimeShift-Funktion zu.

BITTE BEACHTENSIE:

Die Formatierung dauert etwa 2 Minuten. Schalten Sie das Gerät während dieser Zeitauros nicht aus und trennen Sie das USB-Speichermedium nicht vom Fernseher.
- Wahlend der Formatierung wird für das USB-Speichermedium ein Geschwindigkeitstest durchgeführt. Schlågt dieser fehl, so kann das USB-Speichermedium nicht für die TimeShift-Funktion benutzt werden.

Unterbrochenes DTV-Programm auf USB-Gerät zwischen speichern

1. Im DTV-Modus schlieBen Sie das USB-Speichermedium am USB-Port seitlich am Fernseher an.
2. Drucken Sie, Windtiegabe/Pause (15)
   TimeShift-Funktion zu starten. Das Fernsehprogramm wird angehalten. Das TimeShift-Menu wird angezeigt und die Sendung zeitversetzt aufgenommen.
3. Drucken Sie, SIOEeShift-Funktion zu beenden und die zeitversetzte Wiedergabe zu starten.

BITTE BEACHTENSIE:

Ziehen Sie das USB-Speichermedium während der aktivierten TimeShift-Funktion nicht ab.
4 GB Speicher puffern ca. 140 Minuten.

Limitierungen der TimeShift-Funktion:

1. Bei aktiviertier TimeShift-Funktion stehen Ohnen nur WIEDERGAB/PAUSE/STOPP/VORLAUF/RUCKLAUF/VOL+/VOL-/MUTE sowie einige allgemeine Funktionstaten (OK/EXIT/Navigation) zur Verfugung.
2. Die Videowiedergabe ist nicht gleichmäßig und kann suspenden, falls die USB-Aufnahmegeschwindigkeit nicht den Mindestanforderungen entspricht.
3. Ziehen Sie das USB-Speichermedium nicht ab, schalten Sie das Gerät während der TimeShift-Funktion nicht aus. Bei Verlust des Signals schaltet sich das Gerät aus.
4. Aändern Sie während der TimeShift-Funktion nicht die Signalquelle.
5. Schalten Sie nicht schnell zwischen WIEDERGABE/PAUSE/VORLAUF/RÜCKLAUF um.
6. Das Video kann verpixeln, falls die Bitrate zu niedrig eingestellt ist.
7. Nicht alle USB-Speichermedien sind kompatibel. Das USB-Laufwerk sollt < 500mA haben. Nachstehende Lieste mit empfohlenen USB-Laufwerken. Nicht aufgeführte Modelle sind möglichereweise kompatibel, das ist jedoch nicht garantiert.

SanDisk Extreme Contour USB Flash Drive - 8GB SDCZ8-8192-E75
- SanDisk Extreme° Contour™ USB Flash Drive -16GB SDCZ8-016G-A75
Kingston DataTraveler 410 USB 2.0 Flash Drive - 8GB DT410/8GB
Kingston DataTraveler 410 USB 2.0 Flash Drive -16GB DT410/16GB
OCZ Technology Rally2 USB 2.0 Flash Drive -4GB OCZUSBR2DC-4GB
OCZ Technology ATV USB 2.0 Flash Drive - 8GB OCZUSBATV-8GB
- OCZ Technology Rally2 USB 2.0 Flash Drive - 8GB OCZUSBR2DC-8GB
SAMSUNG-HM500JI-500G

1. Diese Funktion gilt nicht für alle digitalen Fernsehprogramme, wie verschlüsse oder reine Audiokanäle.

10.USB-Media-Player

Drucken Sie die SOURCE-Taste (Eingangsquellen) auf ihrer Fernbedierung um die Signalquellen anzuzeigen und wahren Sie „USB" aus. Drucken Sie dann OK, um das USB-MENU aufzurufen.

Ein USB-Speichermedium muss angeschlossen sein.
Wahlen Sie zwischen Foto, Musik, Film und Text. Nutzen
Sie die ^®Tasten zur Auswahl des mediums und
bestätigten mit OK.

Drucken Sie zur Auswahl des Laufwerks, dann drucken Sie OK zur Anzeige der Mediandateien und Orndner. Mit Zurück" (Return) kehren Sie zur Mediaenauwahl zurück.

Wahlen Sie mit ◆ oder ◆ gewünschte Datie aus. Das Vorschaufenster wird angezeigt. Drücken Sie ◆ um die Datie im Vollbildmodus wiederzugeben.Während der Wiedergabe (Foto, Film oder Text) drucken Sie OK oder INFO zur Anzeige der Steuerungsleiste.

Drucken Sie zur Auswahl der Funktion und OK zur Bestätigung.
Drucken Sie oder EXIT auf Ihrer Fernbedienung um die Steuerleiste zu verlassen. (Außer bei Musik.)

BITTE BEACHTENSIE:

Sie konnen den Audiotrack oder das Programm während der Videowiedergabe einstellen. Mit Info oder OK zeigen Sie das Infomenu an.

USB Wiedergabe wird Unterstützung für folgende Bildformate:

-JPEG (JPEG Format, Dateien mit der Endung "jpg")

-BMP (Dateien mit der Endung ".bmp")

-PNG (Dateien mit der Endung ".png")

USB Wiedergabe wird Unterstützung für folgende

Audioformate:

-MP3 (Dateien mit der Endung".mp3")

USB Wiedergabe wird Unterstützung für folgende Textformate:

TXT (Dateien mit der Endung ".txt")

USB Wiedergabe wird Unterstützung für folgende

Videoformate:

TS (MPEG2 & H.264)

11.Hotel-Modus:

Um in den Hotel-Modus zu gelangen, geben Sieitte die folgenden Tastenkombinationen auf ihrer Fernbedienung ein: Drucken Sie erst „Source" und geben auf dem Ziffernfeld „1001" ein.

HOTEL MENÜ
Hotelmodusbetrieb	Aus
Bedienfeldsperrung	Aus
Max. Lautstärke	100
Start Quelle	Aus
Start Kanal	-
Menüanzeige einrichten	Ja
Quelländerung eingeben	Ja
Auf USB Festplatte speichern
Laden...
Standardlautstärke	0

Hotelmodusbetrieb: Hier können Sie den Hotel-Modus aktivieren oder deaktivieren. Wenn der Hotel-Modus aktiviert ist, sind die nachfolgenden Funktionen für den Nutzer nicht verfügbar.

• Automatischer Kanalsuchlauf
  Farbtemperatur
• Ton-Balance
• Tonmodus
• Automatische Lautstärkenregelung
  Manueller Kanalsuchlauf
  Uhrzeit

Tastenfeld-Sperre: Wird diese Funktion auf „ein" geschalte,{lsst sich das Tastenfeld nicht mehr bedienen.

Max. Lautstärke: Die Einstellung maximale Lautstärke ist begrenzt. Damit können Sie den maximalen Lautstärkepegel einstehen.

Startsignal: Quelle auswahlen, die Optionen sind die Folgenden: DTV/ATV/SCART/YPbPr/PC/HDMI/AV/USB/DVB-S2, um die gewünschte Quelle auszuwahlen die Tasten oder drucken.

Standardprogramm: Im TV-Modus können Sie eine Kanalnummer voreinstellen.itte wahlen Sie mittels der Pfeile die gewünschte Kanalnummer aus.

Menüanzeige: Sie konnen den Menuaufruf für den Nutzer sperren, indem Sie diese Option auf Aus" stellen.

Signalquellen-Sperre: Sie konnen mit dieser Einstellung verhindern, dass der Nutzer die Signalquelle wechselt, indem Sie die Option auf Aus" stellen.

TV-Daten auf USB: Speichern Sie mit dieser Funktion die TV-Einstellungen auf einem USBGerat ab. (Name der Backup Datei: Database.bin)

USB-Daten auf TV: Übertragen Sie die auf dem USB-Gerät gespeicherten TV-Einstellungen auf einen Fernseher. Der Fernseher vollzieht einen Neustart nach abgeschlossenem Datentransfer.

Standardlaufstärke: Mit dieser Funktion lassst sich mittels der Pfeile die gewünschte Lautstärke voreinstellen.

BEDIENUNGSHINWEISE

12.Hinweise fur MHL-Benutzer:

1: TV einschalten und Telefon aktivieren.
2: MHL-Kabel mit dem MHL-Anschluss des TV verbinden.
3: Das andere Ende des MHL-Kabels mit dem Mini-USB-Anschluss des Mobiletelefons verbinden.

Beim Anschlieben des MHL-Kabels an Samsung GALSY SIII bzw. GALAXY NOTE II verwenden Sieitte den passenden Inverter fur diese Gerate.Gerate anderer Hersteller konnen uber ein MHL-Kabel direkt angeschlssen werden.

4: Drücken Sie auf der Fernbedienung, um den TV in den MHL-Modus zu schalten.

Wenn Ihr Telefon über die MHL-Funktion verfugt, wird auf dem TV-Bildschirm das Bild Ihres Mobilgerats angezeigt.

Anderenfalls erscheint die Aufforderung, ein Gerät mit MHL-Unterstützung anzuschlieben.

Bei erfolgreicher MHL-Verbindung konnen Sie Ihr Mobiltelefon über die Fernbedienung des TV steuern.

Dabei hängen die zu Verfugung stehenden Funktionen vom Typ des Mobiltelefons ab.

Sobald Fernseher und Telefon über MHL erfolgreich verbunden wurden, konnen Sie dieGPCaVelfalt

des Internets über ihren Fernseher abrufer

5: Eine Liste der MHL-zertifizierten Mobiletelefone finden Sie unter folgenden Link:

http://www.mhlconsortium.org/productlist/mobile-devices/

6: Auch andere Geräte mit MHL-Funktion werden unterstützen.

7: Dieses Produkt ist MHL-zertifiziert. Wenn Probleme bei der Verwendung von MHL auftreten,

wenden Sie sichitte an den Hersteller Ihres Mobittelefons.

05 Störungserkennung

Problem		Überprüfen
Bild Ton
	verschneit gestört	Antennenposition, -ausrichtung oder -anschluss
	Schatten	normaler Ton
	Störungen	gestört
	normales Bild stammgeschalte	Lautstärke (stummgeschalte oder Audioanschluss nicht korrekt)
	kein Bild	stummgeschalte
	keine Farbe normaler Ton-Farbe im Bildmodus überprüften	Klein Netzanschluss, Gerät ausgeschalte, Kontrast und Helligkeit/Lautstärke einstellungen. Drücken Sie STANDBY auf der Fernbedienung.
	Bild verschwindet	normaler Ton oder leise
	keine Farbe	gestört
	Sie sehen einen schwarzen Balken oben und unter.	normaler Ton

De

Fehlerbehebung

Mein Fernseher zeigt nicht das Bild auf meinem Laptop/PC, wenn er eingeschaltet ist.	Wenn mit einem VGA-Stecker (der blaue 15-polige Stecker auf ihrem PC oder Laptop) angeschlossen sind, bestehtig die ersten PCs und Laptops, dass Sie eineige Tasten auf ihrer Tastatur drücken, um ein Bild auf einem Fernseher oder einem anderen externen Display zu betrinnen. Dies ist normalerweise die F7 (Dell) oder F4 (HP / Samsung) oder F5 (Toshiba). Auf Laptops müssen Sie die "Fn"-Taste zur gleichen Zeit wie die "F".-Taste drücken.
Ich habe michen PC/Laptop an den Fernseher angeschlossen und empfange ein Bild, aber kein den Ton. Warum?	Das VGA-Kabel überträgt nur die Video- oder Bildinformationen. Sie müssen ein separates Kabel einschießen, das mit dem Kopfhöreranschluss (3,5mm Klinke) auf ihrem PC/Laptop und mit der 3,5m (PC Audio-IN) Buchse auf ihrem Fernseher verbunden ist. Sie müssen den "PC" auswählen, indem Sie die Source-Taste auf ihrer Fernbedienung verwenden. Alternativ schreiben Sie ihren PC/Laptop mit einem HDMI-Kabel an, wenn Ihr PC/Laptop einen HDMI-Anschluss hat. HDMI Ist sowohl Audio als auch Video.
Das Bild hat keine automatische Grüßenanpassung beim Senderwechsel.	Prüfen Sie, ob das Fernsehbild-Seitenverhältnis auf 'Auto' auf allen Eingängen ATV, DTV, SCART, HDMI 1, 2 usw. eingestellt ist. Um das Seitenverhältnis (Auto, 4:3 oder 16:9) einzustellen, drücken Sie die Taste Source, beginnend bei ATV, und wiederholen Sie die unter aufgeführte Reihenfolge für alle Eingangssquellen ATV, DTV, SCART, HDMI 1 und 2, da jeder Eingangssquelleeparat gesteuert wird. Drücken Sie die Fernseher-Menütaste. Drücken Sie Pfeil nach rechts, um auf Bild-Untermenü zuzugreifen. Drücken Sie Pfeil nach unten, um Bildformat zu halten. Wahlen Sie Auto. Drücken Sie Ende. Wiederholen Sie dies für alle Eingangsquellen.
Ich habe gerade an einen DVD-Player oder einen anderen Antikel in meinem Fernseher angeschlossen, und er Funktioniert nicht.	Dies gilt für jeder Antikel der Geräte, die an den Fernseher angeschlossen sind.1.Schalten Sie sowohl den Fernseher als auch DVD-Player aus (ziehen Sie den Stecker aus der Steckdose, kein Bereitschaftsmodus).2.Schalten Sie alle Geräte aus, die an die SCART-Buchse angeschlossen sind.3.Trennen Sie den SCART-Stecker von dem Fernseher.4.Schreiben Sie an und schalten Sie den Fernseher ein.5.Schreiben Sie an und schalten Sie den DVD-Player ein.6.Wahren Sie HDMI aus dem Source-Menü.7.Drucken Sie Wiedergabe auf dem DVD-Player und prüfen Sie, ob die Filme ordnungsgemäß wiedergegeben werden. HINWEIS: Die SCART-Buchse hat Priorität über HDMI, und es ist wichtig, dass die Geräte AUSGESCHALTET sind, die an die SCART-Buchse auf dem Fernseher angeschlossen sind (nicht im Bereitschaftsmodus).itte befolgen Sie diese Informationen. Wenn die Anzeige funktioniert, und der DVD-Player Funktioniert, ist der Fernseher OK und ein bisschen verwirt. Wahrscheinlich wurden die HDMI-Stecker entwickel und wieder eingesteckt, wenn das Fernseherigkeit eingeschaltet ist. Entfern den oder schreiben Sie niemals die HDMI-Kabel oder ein beliebiges Digitalgerät an das eingeschaltete Gerät an. Schalien Sie immer alle Geräte aus, wenn ein beliebiges Digitalgerät entfern oder angeschlossen wird.

Problembehandlung bei dem Digitalfernsehen und möglich Lösungen

Bild zerlegt sich in Pixel

Ein typisches Beispiel für ein Empfangsproblem stellt das Auseinanderbrenen von Bildern (Pixilation) oder das Einfrierten der Bilder dar, manchmal gibt es Klick- oder quetschende Gerausche oder der Ton fällt aus oder es gibt KEINEN Empfang. Ihr Bild kann in Pixel aufgrund des digitalen Videosignalausfalls brennen. Die Signaufnahme können entweder wegen der Probleme mit schwachen Signalen (siehe TV-Antennen) auftreten, oder wenn Sie per Kabel mit einem schwachen Kabel-Signal verbunden sind. Wenn das Problem schwacher Signale aufritt, verwenden Sie einen Veränder, um das Signal zu veränderk. Ein Kabel-Techniker kann Ihnen bei der Installation eines Inline-Veränderkors oder Voränderkors themselves. Dies wird ihre Signalsterke steigern und das Pixel-Problem lose.

Wenn Sie Ihr TV-Signal über Satellit empfangen, prüfen Sie, ob sie Ihr Schüssel nach starkem Wind bewegt wurde, oder aber das Signal durch Bäume blockiert wurde. Bäume konen ein Problem verursachen, da sich das TV-Signal je nach dem ändern kann, ob ein Baum zwischen den Satellitenschüssel und dem Satellit ohne Laub oder dicht belaucht ist.

Fehlende Kanäle

Viellecht stennen Sie feste, dass es Kanäle fehlen, oder dass Sie die Kanäle aus der falschen Region empfangen. Manchmal Funktionieren die interaktiven Dienste (rote taste) Nichte. Dies wird durch ein schwaches Signal verspfung, siehe TV-Antennen.

TV-Antennen

Digitales terrestrisches Fermsehen (DVB-T) kommt zu ihrem Fermsehgerat über eine Antenne; eine alte Antenne, die für analoges Fermsehen gut war, braucht eventuell eine Akidualisierung für digitales Fermsehen. Wenn Sie immer ein, aber nicht alle der digitalen Kanäle auf DTV (DVB-T) erhalten, zum Beispiel, Sie erhalten BBC1, BBC2, Kanal 4, aber nicht ITV oder Kanal 5, liegt die meistens davon, dass die Anteine ein schmaler Bandtyp ist, und muss mit einem breiten Bandtyp gewechselt werden.

Fehlerhafte Leitungen und Kabel

Überprüfen Sie ihren Fernsehser. Sind die Leitungen auf der Rückseite - an das Netz, die Antenne, die Set-Top-Box, den Video- oder DVD-Player oder Recorder richtig angeschlossen? SCART-Kabel sind darüber geknownt, dass sie mit der Zeit lockern und sowohl zu Audio- als auch Video-(Bild)-Problemen führen. Entwender lines oder rechts oder beiden Audios fehlen, und die Farben sieh amr um oder schlammig aus. Stecken sie den Scart-Stecker fert ein, dies soll das Problem beheben.

HDM-Stecker müssen fest eingesteck werden; es ist nur der letzte Millimeter, der die Kontakte knüpf. Typischerweise soll das Schwarze Plastikteil des HDM-Steckers sehr nahe dem Fernseher-Körder oder der Komponente sein oderihn/ sie berühren. Beim Einstecken der beliebigen HDM-Kabel konnen Probleme aufreten, falls die HDM-Kabel eingeisteck werden, wenn den Fernseher oder andere Komponente eingeschaltet ist. Schalten Sie immer sowohl den Fernseher als auch die Komponente aus, die Sie einstecken mögen. Wenn Sie die Stecker und Steckdosen überprüft haben, schalten Sie den Fernseher und alles, was Sie an den Fernseher angeschlossen haben, aus, und dann schalten Sie sie weiter ein.

Ich habe unseren PC an den Fernseher angeschlossen. Es gibt keinen Ton.

Wen Sie Ihr PC oder Laptop an den Fersheher uber ein VGA (15 Pin D-Sub)-Kabel anschlieben, und es gibt kein Audio, mussen Sie ein separates Audio-Kabel aus dem PC oder Laptop an den Fersheher anschlieben.

Unnatürliche Farben und Hautfarben

Unnaturliche Hauttöne und andere Farben konnten noch ein anderes Problem auch in einem neuen HDTV darstellen. Dies geschieht aufgrund der Fersehbildeinstellungen, die für die Umgebung eines Ausstellungsraums optimiert werden. Sie werden thisles Problem beheben, indem Sie den Bildmodus in den natürlichen Modus im Bildmenu üändern. Für mehr Präzisionephenmen Sie eine manuelle Einstellung der Farben-, Kontrast- und Helligkeit-Optionen im Bildmenu vor.

WeiBe Umrisse

Weiße Ränder um Objekte und Personen erscheinen in der Regel, wenn die Fernsehscharfe auf sehr hoch eingestellt ist, oder wenn Ihr Fernsehogerat verwendet eine Verarbeitungstechnologie der Kantenschäftung verwendet. Gehen Sie zum Bildmenu und passen Sie die Schäfte an, bis die weitere Umbrandung verschwindet. Wenn die Kantenschäftung aktiviert ist, versuchen Sie es, mit dem Service-Menu zu deaktivieren.

Video flackert

Zeitweise konne das Video flackern. Wenn dies der Fall ist, überprüfen Sie, ob das Signal stark genug ist. Wenn das Signal stark ist, liegt das Problem bei dem Kabelnetzbetreiber. Wenn die Signalstarke zu schwach ist, versuchen Sie, die Signalstarke mit Hilfe eines Verständers zu steigern.

Kein Vollbild auf dem Bildschirm

Beim Anschluss eines PCs oder Laptops an den Fernseher, fulld das Bild möglicherweise nicht den gesamtten Bildschirm aus. Überprüfen Sie die Displayeinstellungen auf ihrem PC oder Laptop (Windows > Start > Systemsteuerung > Darstellung und Anpassung > Displayeinstellungen) und wahren Sie die beste Auflösung,Wahlen Sie auf ihrem Fernseher:TV-MENU > Bild > Einstellungen, und dann versuchen Sie AUTO, ZOOM1 oder ZOOM2 fur die beste Anzeige.

USB-Anschluss

Der USB-Anschluss Funktioniert mit .jpg (Foto)- und .mp3 (Muskil)-Dateien.itte beachten Sie, dass der Fernseher das iPhone oder den iPod von Apple, die an den USB-Anschluss des Fernsehers angeschlossen sind, nicht erkennt. Der Fernseher kann andere Datenie wiedergeben, aber aufgrund der vielen verschiedenen Datenformaten, gibt es keine Garantie, dass diese anderen Datenformate Funktionieren.

06 Spezifikationen

39" Full HD 1080p Digitaler LED LCD-Fernseher

Bildqualität:	FULL HD Integriert digital. Bildschirmdiagonale: 99 cm Auflösung 1920x1080 Pixel 50 Hz.
DTV-Tuner Decoder	DVB-T, DVB-CDVB-S2 16/32/64/128/256 QAM Modulation MPEG2, MPEG4, H.264
Anschlüsse:	2 x HDMI/1 x MHL. 1 x SCART. PC-Eingang. Komponenten Video. Komposit. 1 x USB-Port. 1 x Kopfhörerbuchse. 1 x KOAXIAL. 1 x LNB(DVB-S2) Unterstützte Systeme: PAL+ SECAM Kanalspischer: S000(DVB-S2),S10 (DTV), 100 (ATV) TV (RF): 75 Ω asymmetrisch AV Videoeing: 75 Ω, 1 V-P, RCA AV Audioeing: 20 kΩ, 500 m RMS YPbPr/HDMI Videoeing: 480i, 480p, 576i, 576p, 720p, 1080i, 1080p
Klangqualität:	NICAM Stereo. 2 x 10 Watt RMS Ausgangsleistung.
Leistungsaufnahme Stand-by	≤0.50W
Digitale Funktionen:	Digital interaktiv. Digitaltext. Digital Video Broadcasting (DVB) Untertitel verfügbar. Automatische Installation. Automatische Kanalsuche. Elektronische Fernsehzeitschrift. 7 Tage Elektronische Fernsehzeitschrift (EPG). Top up TV-kompatibel. Cl-Schacht. Audiobefestigung kompatibel.
Zusätzliche Funktionen:	UHF/VHF Tuner; Sleeptimer; Kjeldalersinlabetextg Fernbedienung benötigt 2 x AAA Batterien (mitgeliefert). VESA-Befestigung: 200 mmx200mm Paketgröbe (BxHxT):1015x160x640mm Set-Gröbe (BxHxT) mit Standfuß:892.4x210x574 mm Set-Gröbe (BxHxT) ohne Standfuß:892.4x63x529mm Paketgewicht:1kg4 Set-Gewicht mit Standfuß: 8.8 kg Set-Gewicht ohne Standfuß: 7.9 kg

• Einige der Spezifikationen dieren nur als Referenz.
  Abweichungen vom tatsächlichen Gerät nicht ausgeschlossen.
  Änderungen im Design und Spezifikationen vorbehalten.
  Scart-Ausgang:
• Ist der Eingang ATV/AV/SCART, so ist das Signal am Scart-Ausgang ATV.
• Wenn der Eingang DTV ist, so ist das Signal am Scart-Ausgang DTV.
• Andere Quellen haben kein Scart-Ausgangssignal.

46" Full HD 1080p Digitaler LED LCD-Fernseher

Bildqualität:	FULL HD Integriert digital. Bildschirmdiagonale: 117 cm Auflösung 1920x1080 Pixel 50 Hz.
DTV-Tuner Decoder	DVB-T, DVB-CDVB-S2 16/32/64/128/256 QAM Modulation MPEG2, MPEG4, H.264
Anschlüsse:	2 x HDMI/1 x MHL. 1 x SCART. PC-Eingang. Komponenten Video. Komposit. 1 x USB-Port. 1 x Kopfhörerbuchse. 1 xKOAXIAL. 1 x LNB(DVB-S2) Unterstützte Systeme: PAL+ SECAM Kanalspeicher:5000(DVB-S2),510 (DTV), 100 (ATV) TV (RF): 75Ω asymmetrical AV Videoengang: 75Ω, 1 V-P, RCA AV Audioengang: 20 kΩ, 500 m RMS YPbPr/HDMI Videoengang: 480i, 480p, 576i, 576p, 720p, 1080i, 1080p
Klangqualität:	NICAM Stereo. 2 x 10 Watt RMS Ausgangsleistung.
Leistungsaufnahme Stand-by	≤0.50W
Digitale Funktionen:	Digital interaktiv. Digitaltext. Digital Video Broadcasting (DVB) Untertitel verfügbar. Automatische Installation. Automatische Kanalsuche. Elektronische Fernseh Zeitschrift. 7 Tage Elektronische Fernseh Zeitschrift (EPG). Top up TV-kompatibel. Cl-Schacht. Audiobeschreibung kompatibel.
Zusätzliche Funktionen:	UHF/VHF Tuner; Sleeptimer; Bilddurch Erträge Fernbedienung bestehtigt 2 x AAA Batterien (mitgeliefert). VESA-Befestigung: 200 mmx200mm Paketgröße (BxHxT):1220x170x770mm Set-Größe (BxHxT) mit Standfuß:1060x280x668mm Set-Größe (BxHxT) ohne Standfuß: 1060x65x625mm Paketgewicht: 16.6 kg Set-Gewicht mit Standfuß: 13.8 kg Set-Gewicht ohne Standfuß: 11.9 kg

• Einige der Spezifikationen dieren nur als Referenz.
  Abweichungen vom tatsächlichen Gerät nicht ausgeschlossen.
  Änderungen im Design und Spezifikationen vorbehalten.
  Scart-Ausgang:
• Ist der Eingang ATV/AV/SCART, so ist das Signal am Scart-Ausgang ATV.
• Wenn der Eingang DTV ist, so ist das Signal am Scart-Ausgang DTV.
• Andere Quellen haben kein Scart-Ausgangssignal.

50" Full HD 1080p Digitaler LED LCD-Fernseher

Bildqualität:	FULL HD Integriert digital. Bildschirmdiagonale: 127 cm Auflösung 1920x1080 Pixel 50 Hz.
DTV-Tuner Decoder	DVB-T, DVB-CDVB-S2 16/32/64/128/256 QAM Modulation MPEG2, MPEG4, H.264
Anschlüsse:	2 x HDMI/1 x MHL. 1 x SCART. PC-Eingang. Komponenten Video. Komposit. 1 x USB-Port. 1 x Kopfhöerbuchse. 1 x KOAXIAL. 1 x LNB(DVB-S2) Unterstützte Systeme: PAL+ SECAM Kanalspeicher:5000(DVB-S2),510 (DTV), 100 (ATV) TV (RF): 75 Ω asymmetrisch AV Videoeing: 75 Ω, 1 V-P, RCA AV Audioeing: 20 kΩ, 500 m RMS YPbPr/HDMI Videoeing: 480i, 480p, 576i, 576p, 720p, 1080i, 1080p
Klangqualität:	NICAM Stereo. 2 x 10 Watt RMS Ausgangsleistung.
Leistungsaufnahme Stand-by	≤0.50W
Digitale Funktionen:	Digital interaktiv. Digitaltext. Digital Video Broadcasting (DVB) Untertitel verfügbar. Automatische Installation. Automatische Kanalsuche. Elektronische Fernseh Zeitschrift. 7 Tage Elektronische Fernseh Zeitschrift (EPG). Top up TV-kompatibel. Cl-Schacht. Audiobeschreibung kompatibel.
Zusätzliche Funktionen:	UHF/VHF Tuner; Sleeptimer; Bildendetachung Fernbedienlung besteht 2 x AAA Batterien (mitgelliefert). VESA-Befestigung: 200 mmx200mm Paketgröbe (BxHxT): 1290x175x827mm Set-Gröbe (BxHxT) mit Standfuß:1136x280x709mm Set-Gröbe (BxHxT) ohne Standfuß:1136x71x666mm Paketgewicht: 18.1 kg Set-Gewicht mit Standfuß: 14.6 kg Set-Gewicht ohne Standfuß: 12.8 kg
* Einige der Spezifikationen davon nur als Referenz. Abweichungen vom tatsächlichen Gerät nicht ausgeschlossen. Änderungen im Design und Spezifikationen vorbehalten. Scart-Ausgang: 1. Ist der Eingang ATV/AV/SCART, so ist das Signal am Scart-Ausgang ATV. 2. Wenn der Eingang DTV ist, so ist das Signal am Scart-Ausgang DTV. 3. Andere Quellen haben kein Scart-Ausgangssignal.

Haier®

Batterien erschöpf sind, entnahmen Sie sieitte aus der Fernbediedung.

TELETEXTE

4).Drucken Sie die Tasten A den Such-Typ, Frequenz, Netzwerk ID und Symbol (Ks/S) auszuw and drucken Sie die OK Taste zum Bestätigen.

4. Reminder (Rappel)

LED-achtergrundverlichte platte TV

GEBRUIKSAANWIJZING

LE39M600SF

LE46M600SF

LE50M600SF

Automatisch afstemmen (DVB-S2) 20

DTV handmatig afstemmen (DVB-T) 20

DTV handmatig afstemmen (DVB-C) 20

DVB-S2. 20

EPG (Elektronische programmagids) 22

ATVhandmatig afstemmen 22

EPG-MENU (electronische programmagids) 24

PVR-FUNCTIE 25

1.3)Automatisch Afstemmen (DVB-S2)

3.6 EPG (Elektronische programmagids)

7. EPG-MENU (electronische programmagids)
