BEDIENUNGSANLEITUNG AXX204 Axxion

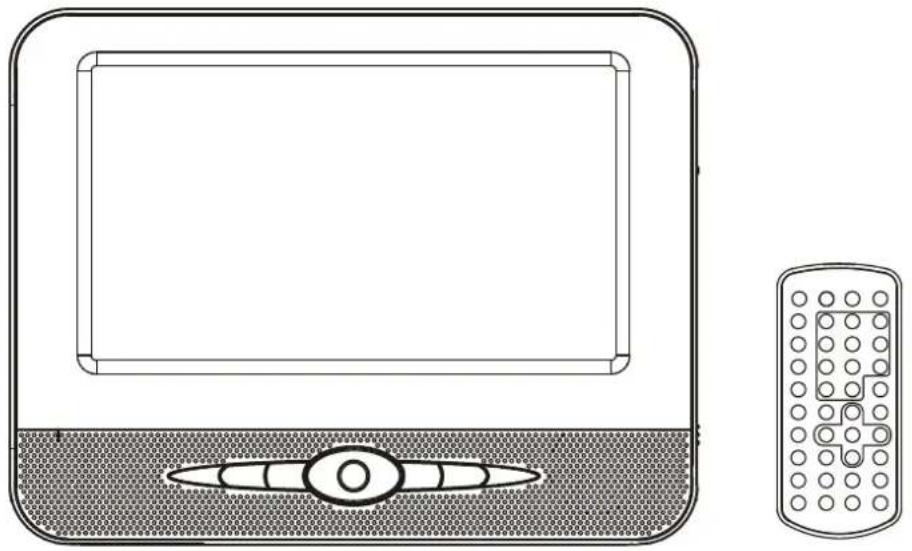

4Bedienungsanleitung TRAGBARER LCD-DVD-PLAYER Modell: AXX-204

LESEN SICH SICH DIE MITGELIEFERTEN ANWEISUNGEN IN DIESER BEDIENUNGSANLEITUNG SORGFÄLTIG DURCH BEVOR SIE DAS GERÄT ANSCHLIESSEN ODER BENUTZEN. BEWAHREN SIE DIESE ANLEITUNG FÜR DEN SPÄTEREN GEBRAUCH AUF. DIE IN DIESER ANLEITUNG ENTHALTENEN ABBILDUNGEN UND GRAFIKEN DIENEN LEDIGLICH ALS BEDIENUNGSHINWEISE UND SIND UNVERBINDLICH. Für weitere Information und Support besuchen Sie bitte die Webseite http://www.stl.nl/axxionDE-1 VERPACKUNGSINHALT Nach Öffnen der Verpackung sollten Sie die folgenden Artikel vorfinden:

Tragbarer DVD-Player / Bildschirmeinheit 1 Stk.

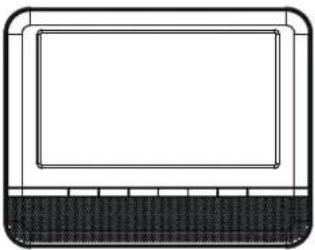

Zweitbildschirm 1 Stk.

Zigarettenanzünderadapter 1 Stk.

Anschlusskabel für Zweitbildschirm 1 Stk.

Fernbedienung (mit 1 CR2025 Batterie) 1 Stk.

Kopfstützenbefestigungsgurt 1 Stk.

Bedienungsanleitung 1 Stk. HINWEIS: DAS AXX-204 WIRD OHNE NETZADAPTER AUSGELIEFERT! Bitte bewahren Sie alle Verpackungsmaterialien auf, um das Produkt bei Bedarf sicher transportieren zu können.DE-2 ÜBERSICHT DES DVD-PLAYERS:

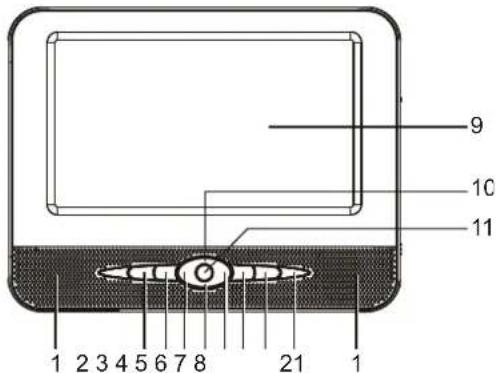

3. STOPP / USB / SPEICHERKARTE

4. LAUTSTÄRKE- / NAVIGATION LINKS

6. LAUTSTÄRKE+ / NAVIGATION RECHTS

7. ZURÜCK / SCHNELLRÜCKLAUF

8. VOR / SCHNELLVORLAUF

11. OK / EINSTELLUNGEN

18. SD/MMC-KARTENSTECKPLATZ

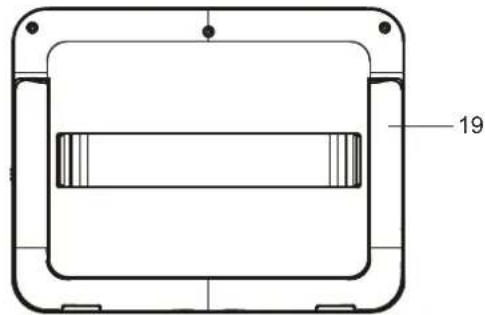

19. BEFESTIGUNGSHALTER

20. DISC-LADEFACH ÖFFNEN

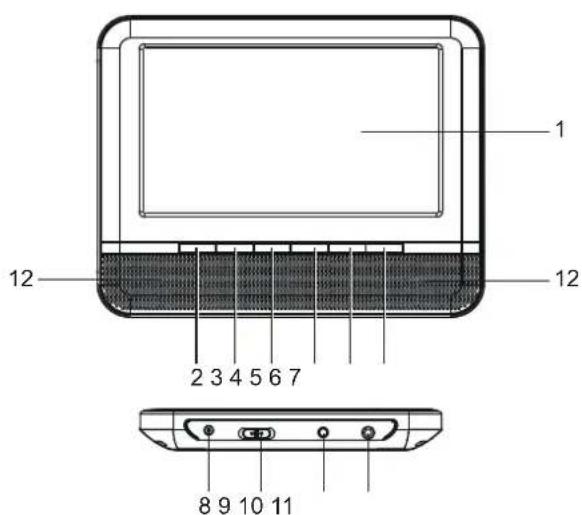

3. HELLIGKEIT ERHÖHEN

6. LAUTSTÄRKE VERRINGERN

7. LAUTSTÄRKE ERHÖHEN

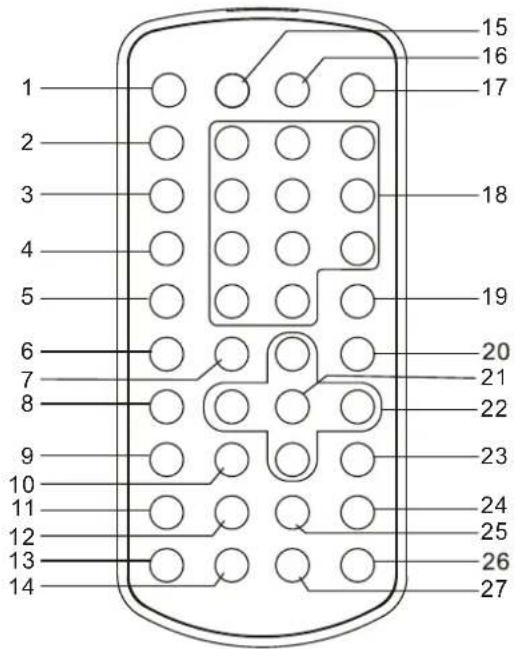

2. LAUTSTÄRKE ERHÖHEN

3. LAUTSTÄRKE VERRINGERN

4. WIEDERHOLUNG 1 / ALLE & A-B

10. PAUSE / EINZELBILD

14. BILDVERGRÖSSERUNG

17. TFT-EINSTELLUNGEN

22. NAVIGATIONSTASTEN

GRUNDLEGENDE ANSCHLÜSSE

• Es wird empfohlen, einen das Gerät mit einem Multisystem-Fernsehgerät zu verbinden.

• Vergewissern Sie sich, dass der Player und andere Geräte, die angeschlossen werden, ausgeschaltet sind und vom Stromnetz abgetrennt wurden.

• Achten Sie darauf, dass die Ventilationsöffnungen des Geräts nicht behindert werden, damit die Luft frei zirkulieren kann.

• Lesen Sie sich bitte alle Anweisungen vor dem Anschluss anderer Geräte vollständig durch.

• Vergewissern Sie sich, dass die Farbe der Anschlüsse und der Stecker übereinstimmen. Hinweis:

• Während der DVD-Wiedergabe kann die TV- Lautstärke auf ein niedrigeres Niveau gestellt werden als bei Fernsehsendungen üblich ist. Wenn dies der Fall ist, stellen Sie die Lautstärke auf das gewünschte Niveau.

• Wenn Sie den DVD/CD-Player über einen Videorekorder an Ihren Fernseher anschließen, kann es sein, dass das Bild bei manchen DVDs nicht richtig angezeigt werden kann.Wenn dies der Fall ist, schließen Sie den Player nicht über einen Videorekorder an.

• Das Hauptgerät des DVD-Players ist für die Benutzung in Innenräumen und in Fahrzeugen konzipiert. Der Zweitbildschirm ist hingegen nur für die Verwendung in Fahrzeugen gedacht. Anschluss an ein Stereo-Fernsehgerät

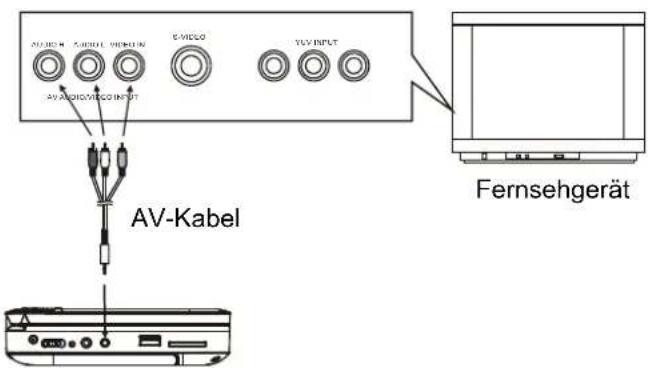

AUDIO RAV AUDIO/VIDEO INPUTAUDIO LVIDEO INS-VIDEOYUV INPUT Nachdem beide sicher verbunden sind, stecken Sie den Netzadapter (nicht im Lieferumfang enthalten) in eine Steckdose und schalten Sie den Player ein. Anschluss des Zweitbildschirms

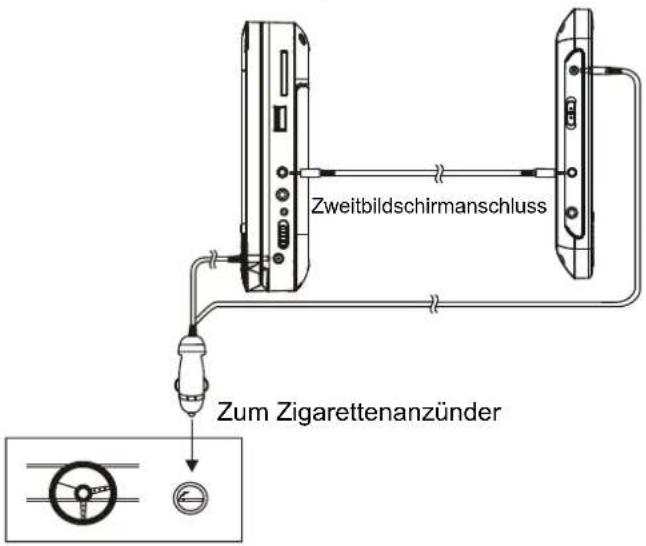

Dieses Gerät wird mit einem Zweitbildschirm ausgeliefert, den Sie am Hauptgerät anschließen und damit ein Programm gleichzeitig auf zwei Bildschirmen wiedergeben können. Der Anschluss des Zweitbildschirms wird im folgenden illustriert.

AV-Kabel Fernsehgerät Zweitbildschirmanschluss Zum ZigarettenanzünderDE-4

AUFLADEN DES EINGEBAUTEN AKKUS

Der Player ist mit einer wiederaufladbaren Lithium- Batterie ausgestattet. Bevor Sie den Akku benutzen, stellen Sie bitte sicher, dass er aufgeladen wurde. Sollte dies nicht der Fall sein, laden Sie ihn bitte zunächst auf. Schieben Sie den Netzschalter in die OFF-Position und schließen Sie dann das eine Ende des Netzadapters (nicht im Lieferumfang enthalten) an die Steckdose an und das andere Ende zum Aufladen des eingebauten Akkus am Gerät. Hinweis:

1. Der Akku kann nur im ausgeschalteten Zustand

2. Wenn das Gerät über einen längeren Zeitraum nicht

benutzt wird, ist es empfehlenswert den Akku jeweils alle drei Monate aufzuladen.

ANSCHLUSS AN EINEN KFZ-ADAPTER

Der KFZ-Adapter ist für die Benutzung mit Kraftfahrzeugen, die ein 12V-Stromversorgungssystem mit negativer Masse verwenden, gedacht. WARNUNG: Trennen Sie den KFZ-Adapter ab, wenn Sie das Gerät nicht benutzen. Nicht für die Benutzung in 24V- Fahrzeugen geeignet!

VORSICHTSMASSNAHMEN:

• Verwenden Sie das Gerät nur mit dem empfohlenen KFZ-Adapter. Die Benutzung anderer KFZ-Adapter kann zur Beschädigung des Geräts führen.

• Der empfohlene KFZ-Adapter ist für die Benutzung mit diesem Gerät gedacht. Verwenden Sie ihn nicht mit anderen Geräten.

• Im Interesse der Verkehrssicherheit, benutzen das Gerät nicht während des Fahrens eines Fahrzeugs.

• Achten Sie darauf das Gerät sicher zu befestigen, um zu verhindern, dass es sich während eines Unfalls loslöst.

• Wenn die Innenseite des Zigarettenanzünders durch Asche oder Staub verschmutzt ist, kann der Adapterstecker aufgrund des schlechten Kontakts heiß werden. Vergewissern Sie sich vor der Benutzung, dass der Zigarettenanzünderanschluss sauber ist.

• Ziehen Sie den Adapter nach der Benutzung aus dem Zigarettenanzünderanschluss heraus.

AUSTAUSCHEN DER SICHERUNG

POSITIVKONTAKT(+) HINWEIS: Entfernen Sie beim Auswechseln der Sicherung nicht die Positivkappe (+).

BEDIENUNG VORBEREITUNG Schalten Sie den Fernseher ein und wählen Sie den Videoeingangsmodus. Schalten Sie das Audiosystem, an dem der Player angeschlossen ist, ein. INBETRIEBNAHME

1. Benutzen Sie den POWER-Schalter zum

Einschalten des Players.

2. Öffnen Sie das Disc-Ladefach per Hand.

3. Legen Sie eine Disc in das Ladefach.

4. Schließen Sie das Ladefach per Hand und das

Gerät startet die Wiedergabe automatisch.

5. Wenn ein Menü auf dem Fernsehbildschirm

erscheint, benutzen Sie die Navigationstasten oder die Zifferntasten zur Auswahl der gewünschten Titelnummer und betätigen Sie die OK/ENTER- Taste zum Starten der Wiedergabe. Hinweis: Wenn innerhalb von vier Stunden Wiedergabe keine Tastenbetätigung erfolgt, wird das Gerät ausgeschaltet und geht automatisch in den Bereitschaftsmodus. Vor dem Ausschalten des Geräts, erscheint eine Warnmeldung auf dem Bildschirm. Betätigen Sie eine beliebige Taste, um den Betrieb fortzusetzen, wenn die Warnmeldung angezeigt wird. Wenn das Gerät automatisch ausgeschaltet wurde, müssen Sie zunächst den Netzschalter in die OFF- Position und dann zurück in die ON-Position schieben, um das Gerät wieder einzuschalten.

EINSTELLEN DER LAUTSTÄRKE

Benutzen Sie die Tasten VOLUME +/- auf der Fernbedienung oder halten Sie VOLUME +/- Taste auf dem Gerät gedrückt, um die Lautstärke zu erhöhen bzw. verringern. TON AUS Im eingeschalteten Zustand können Sie die Audioausgabe des Hauptgeräts unterbinden, indem Sie die MUTE-Taste betätigen. Betätigen Sie die Taste erneut, um mit der normalen Audioausgabe fortzufahren.

TITEL- UND KAPITELAUSWAHL

Betätigen Sie die ZURÜCK-Taste während der Wiedergabe, um zum vorigen Kapitel (DVD) bzw. Musiktitel (CD) zu springen. Betätigen Sie die VOR- Taste während der Wiedergabe, um zum nächsten Kapitel (DVD) bzw. Musiktitel (CD) zu springen.

FARB- UND HELLIGKEITSEINSTELLUNG (FÜR

DEN LCD-BILDSCHIRM) Betätigen Sie die TFT SET-Taste auf der Fernbedienung zum Einstellen der Farbintensität und Bildhelligkeit. Benutzen Sie die Navigationstasten Links/Rechts zum Einstellen eines neues Werts. Halten Sie diese Taste für einen Augenblick gedrückt, um den TFT-Bildschirm ein- bzw. auszuschalten. SCHNELLSUCHLAUF Halten Sie während der Wiedergabe die FF- oder FB- Taste am Gerät bzw. F.FWD oder F.BWD auf der Fernbedienung gedrückt, um die Disc vorwärts oder Zum ZigarettenanzünderDE-5 rückwärts mit 2facher, 4facher, 8facher und 20facher Geschwindigkeit zu durchsuchen. Betätigen Sie die WIEDERGABE-Taste, um mit der normalen Wiedergabe fortzufahren. PAUSE / EINZELBILD Betätigen Sie die PAUSE/EINZELBILD-Taste, um die Wiedergabe vorübergehend anzuhalten. In diesem Zustand können Sie mit jeder weiteren Betätigung der Taste ein Bild nach vorne gehen. Um mit der Wiedergabe fortzufahren, betätigen Sie bitte die WIEDERGABE-Taste. WIEDERGABESTOPP Betätigen Sie Sie die STOPP-Taste während der Wiedergabe, um die Wiedergabe zu stoppen. Der Player aktiviert daraufhin die Fortführungsfunktion. Wenn Sie danach die WIEDERGABE-Taste betätigen, beginnt die Wiedergabe an der Stelle, an der sie gestoppt wurde. Wenn Sie allerdings das Disc- Ladefach öffnen oder die STOPP-Taste ein weiteres Mal betätigen, wird der Wiedergabespeicher gelöscht. ZEITLUPE (DVD) Betätigen Sie die SLOW-Taste während der Wiedergabe der Disc, um die Wiedergabegeschwindigkeit zu halbieren. Jedes Mal diese Taste betätigt wird, verlangsamt sich die Geschwindigkeit (bis zu 1/7 der normalen Geschwindigkeit). Betätigen Sie die WIEDERGABE-Taste, um mit der normalen Wiedergabe fortzufahren. REPEAT Betätigen Sie während der Wiedergabe die Taste REPEAT 1/ALL&A-B und ein Kapitel, Titel bzw. die gesamte Disc (DVD) bzw. ein oder alle Musiktitel (CD) wird wiederholt. Die Taste dient ebenfalls zum Aktivieren der A-B-Abschnittswiederholung (A-B). ABSCHNITTSSUCHE

1. Betätigen Sie die SEARCH-Taste während der

Wiedergabe, um das Element (Titel, Kapitel oder Kapitelzeit), das wiedergegeben werden soll, mit den Navigationstasten zu markieren.

2. Geben Sie die gewünschte Nummer oder die

Abspielzeit über die Zifferntasten ein.

3. Betätigen Sie die OK/ENTER-Taste zur Bestätigung

und die Wiedergabe des jeweiligen Abschnitts beginnt.

4. Zum Verlassen des Suchmenüs, betätigen Sie die

SEARCH-Taste erneut. PROGRAMMWIEDERGABE (BIS ZU 16 SPEICHER)

1. Betätigen Sie die PROGRAM-Taste während der

Wiedergabe, um in das Programmmenü zu gelangen.

2. Wählen Sie die zu speichernden Positionen über die

Navigationstasten und geben Sie dann die gewünschten Titel/Kapitelnummern mithilfe der Zifferntasten ein. Beispiel: Zur Eingabe von Musiktitel 3, betätigen Sie die Taste 3. Zur Eingabe von Musiktitel 12, betätigen Sie bitte die Taste 10+ gefolgt von der Taste 2. Zur Eingabe von Musiktitel 21, betätigen Sie bitte zweimal die Taste 10+ gefolgt von der Taste 1.

3. Zum Starten der Programmwiedergabe wählen Sie

im Menü PLAY. Betätigen Sie die PROGRAM-Taste erneut, um den Programmmodus zu verlassen.

4. Um einen Programmeintrag zu löschen, gehen Sie

in das Programmmenü und dann auf den Eintrag, den Sie löschen möchten. Betätigen Sie dann die CLEAR-Taste auf der Fernbedienung, um den ausgewählten Eintrag zu löschen. Zum Löschen des gesamten Programminhalts wählen Sie im Menü <CLEAR> und betätigen Sie die OK-Taste auf der Fernbedienung.

5. Sie können den Programmmodus auch stoppen,

indem Sie alle Einträge im Programmmenü löschen. BILDVERGRÖSSERUNG Benutzen Sie die ZOOM-Taste, um das Bild auf die 2-, 3-, oder 4fache Größe zu vergrößern bzw. auf ein 1/2, 1/3 oder 1/4 der normalen Größe zu verkleinern. Um zur normalen Größe zurückzukehren, betätigen diese Taste ein weiteres Mal, wenn das Bild ein ¼ der normalen Größe erreicht hat. Benutzen Sie die Navigationstasten, um den Bildausschnitt zu bewegen. BILDSCHIRMANZEIGE Wenn der Player in Betrieb ist, betätigen Sie die DISPLAY-Taste mehrfach, um auf dem Bildschirm Wiedergabeinformationen (aktueller Disc-Typ, Titelnummer, Kapitelnummer, Abspielzeit, Audiosprache, Audiomodus, Untertitelsprache und Kameraperspektive) der Reihenfolge nach anzuzeigen. ÄNDERN DER AUDIOSPRACHE (DVD) Es ist möglich die Audiosprache auf eine Sprache zu stellen, die von der in den Einstellungen festgelegten Sprache abweicht (diese Funktion steht nur bei Discs zur Verfügung, die mit mehrfachen Audiospuren aufgenommen wurden). Betätigen Sie AUDIO-Taste während der DVD- Wiedergabe, um eine andere Audiosprache zu wählen. Die Sprachennummer wird auf dem Bildschirm angezeigt. HINWEIS: Wenn auf der Disc keine zusätzlichen Audiosprachen vorhanden sind, bleibt diese Taste wirkungslos. MEHRFACHE KAMERAPERSPEKTIVEN (NUR DVD) Betätigen Sie die ANGLE-Taste, um die gewünschte Kameraperspektive der jeweiligen Szene auszuwählen. Hinweis: nur DVDs, die mit mehrfachen Kameraperspektiven aufgenommen wurden, verfügen über diese Funktion. UNTERTITELSPRACHE WECHSELN (NUR DVD) Betätigen Sie die SUBTITLE-Taste mehrmals während der DVD-Wiedergabe und die Sprache der Untertitel wird verändert. Die ausgewählte Untertitelsprache erscheint entsprechend auf dem Bildschirm. Wenn die gewünschte Sprache erscheint, lassen Sie die Taste los, um die Untertitel in dieser Sprache anzuzeigen.DE-6 Hinweis: Diese Funktion funktioniert nur mit DVDs, die über mehrsprachige Untertitel verfügen.

ZURÜCK ZUM HAUPTMENÜ MIT

TITELWIEDERGABE (DVD) Betätigen Sie während der Wiedergabe die MENU- Taste, um zum Hauptmenü zurückzukehren. Betätigen Sie dann die TITLE-Taste, um den Titel abzuspielen.

MP3/MPEG4-WIEDERGABE

1. Legen Sie eine MP3/MPEG4-Disc in das Disc-

Ladefach. Das Medienmenü erscheint auf dem Bildschirm. Wählen Sie eine entsprechende Medientyp (Musik, Bilder, Video) zur Wiedergabe der Disc mit den Navigationstasten links/rechts und betätigen Sie die OK/ENTER-Taste zur Bestätigung. Dann werden auf dem Fernsehbildschirm die Verzeichnisse des ausgewählten Medientyps angezeigt.

2. Wählen Sie das gewünschte Wiedergabeverzeichnis

mithilfe der Navigationstasten und betätigen Sie die OK/ENTER-Taste zur Bestätigung.

3. Die Dateien in diesem Verzeichnis werden

angezeigt und Sie können mithilfe der Navigationstasten eine Datei wählen und dann die Wiedergabe durch Betätigung der OK-Taste starten.

4. Benutzen Sie die VOR/ZURÜCK-Tasten zur

direkten Auswahl des gewünschten Titels.

5. Benutzen Sie die REPEAT1/ALL&A-B-Taste zum

Wechseln des Wiedergabemodus. KODAK-PICTURE-CD/JPEG-CD-WIEDERGABE Legen Sie eine Kodak Picture CD / JPEG-CD in das Ladefach und wählen Sie dann die Bild-Option im Medienmenü, um die Disc mithilfe der Navigationtasten links / rechts zu wählen und die Auswahl dann mithilfe der OK/ENTER-Taste zu bestätigen. Eine Diashow der auf der Kodak-Picture-CD befindlichen Bilder beginnt automatisch. Die Verzeichnisse von JPEG-CDs werden auf dem Bildschirm angezeigt. Benutzen Sie die Navigationstasten auf der Fernbedienung zur Auswahl des gewünschten Verzeichnisses und betätigen Sie die OK/ENTER-Taste zur Bestätigung. Die Dateien in dem Verzeichnis werden angezeigt und Sie können mithilfe der Navigationstasten ein Bild wählen und dann die Wiedergabe durch Betätigung der OK/ENTER-Taste starten. Ein Vorschaubild zusammen mit Angaben zur Auflösung, Größe und Datum werden angezeigt, wenn Sie mit dem Cursor auf den jeweiligen Dateinamen gehen. KODAK-PICTURE-CD/JPEG-CD-BEDIENUNG

Benutzen Sie die Taste REPEAT 1/ALL & A-B-Taste, um den Wiedergabemodus zu wechseln. Betätigen Sie während der Wiedergabe die STOPP- Taste, um in den Vorschaumodus geben.

Betätigen Sie die VOR-Taste, um zum nächsten Bild zu springen und betätigen Sie die ZURÜCK-Taste, um zum vorigen Bild zu springen.

Benutzen Sie die Navigationstasten Rechts und Links, um das Bild in die gewünschte Richtung zu drehen.

Betätigen Sie die Navigationstaste Oben, um das Bild vertikal zu spiegeln. Betätigen Sie die Navigationstaste Unten, um das Bild horizontal zu spiegeln.

5. BILDVERGRÖSSERUNG

Benutzen Sie die ZOOM-Taste, um das Bild auf die 2, 3, oder 4fache Größe zu vergrößern bzw. auf ein 1/2, 1/3 oder 1/4 der normalen Größe zu verkleinern. Um zur normalen Größe zurückzukehren, betätigen diese Taste ein weiteres Mal, wenn das Bild ein ¼ der normalen Größe erreicht hat. Wenn das Bild vergrößert ist, können Sie den Bildausschnitt mithilfe der Navigationstasten in die anderen Bildbereiche bewegen.

Während der Diashow-Wiedergabe können Sie mithilfe der PROGRAM-Taste einen Übergangseffekt für den Bildwechsel der Diashow-Wiedergabe auswählen.

BENUTZUNG EXTERNER SPEICHERMEDIEN (USB

& SD/MMC-KARTEN) Vorbereitung des Player für die Benutzung externer Speichermedien:

1. Schieben Sie den Ein/Aus-Schalter auf die ON-

Position und stecken Sie einen USB-Data-Traveller mit Mediadateien in den USB-Port oder legen Sie eine SD/MMC-Speicherkarte in den Kartensteckplatz. Wenn das USB/SD/MMC- Speichermedium erfolgreich eingelesen wird, können Sie eine entsprechende Funktion mithilfe der Navigationstasten Rechts / Links wählen und durch Betätigung der OK/ENTER-Taste bestätigen. Die Verzeichnisse werden auf dem Bildschirm angezeigt und Sie können die Navigationstasten zur Auswahl des gewünschten Wiedergabeverzeichnisses bzw. -datei benutzen.

2. Betätigen Sie VOR- oder ZURÜCK-Taste, um nach

vorne oder zurück zu springen. Hinweis: Halten Sie die STOPP-Taste gedrückt, um das Medienmenü aufzurufen und wählen mithilfe der Navigationstasten Rechts/ Links USB, Speicherkarte oder Disc als Wiedergabemedium und betätigen Sie die OK/ENTER-Taste, um in den ausgewählten Modus zu gelangen. VORSICHT: Um eine Entladung statischer Elektrizität zu vermeiden, berühren Sie während der Wiedergabe nicht den USB-Anschluss und den Kartensteckplatz. KONFIGURATION Mit der Konfigurationsseite können Sie Grundeinstellungen für Ihren Player vornehmen. Nachdem diese Einstellungen fertiggestellt sind, bleiben sie solange im Speicher des Geräts vorhanden bis erneut verändern werden.

ALLGEMEINE VORGEHENSWEISE ZUR

KONFIGURATION DES GERÄTS

1. Betätigen Sie die SETUP-Taste auf der

Fernbedienung oder halten Sie die OK/SETUP-DE-7 Taste am Gerät gedrückt, um das Einstellungsmenü aufzurufen.

2. Benutzen Sie die Navigationstasten, um die Option,

die Sie ändern möchten, auszuwählen. Eine Einstellungsseite mit weiteren Optionen wird auf dem Fernsehbildschirm angezeigt. Verwenden Sie erneut die Navigationstasten, um Änderungen vorzunehmen. Betätigen Sie die OK/ENTER-Taste, um die gemachten Änderungen zu bestätigen.

3. Benutzen Sie die Navigationstasten, um zu einer

anderen Einstellungsseite im Hauptmenü zu wechseln.

4. Betätigen Sie die SETUP-Taste auf der

Fernbedienung oder halten Sie die OK/SETUP- Taste am Gerät gedrückt, um die Haupteinstellungsseite zu verlassen.

1. SYSTEMEINSTELLUNGEN

1.1 TV SYSTEM - Auswahl des Farbsystems.

Bitte konfigurieren Sie diese Option entsprechend den Einstellungen Ihres Fernsehers.

1.2 SCREEN SAVER - Wenn der Player für mehr als 5

Minuten nicht benutzt wird, erscheint ein DVD-Logo, dass sich über den Bildschirm bewegt und die Röhre Ihres CRT-Fernsehers schützt. Optionen: Ein: Bildschirmschoner wird aktiviert Aus: Bildschirmschoner wird deaktiviert

1.3 TV TYPE - Einstellung des Bildformats. Einstellung

erfolgt entsprechend den Spezifikationen Ihres Fernsehers. Optionen: 4:3PS: Normaler Pan & Scan-Modus 4:3LB: Normaler Letterbox-Modus 16:9: 16:9-Breitbildmodus

1.4 PASSWORD - Passworteingabe zum Freischalten

des Systems.Gehen Sie auf folgende Weise vor:

1.4.1 Gehen Sie ins Systemeinstellungsmenü und

wählen Sie mithilfe der Navigationstasten die PASSWORD-Option. Betätigen Sie dann die Navigationstaste Rechts und ein Eingabefeld erscheint.

1.4.2 Geben Sie das Benutzerpasswort "0000" zur

Freigabe ein und ein weiteres Eingabefeld erscheint. Sie können dann vier Ziffern als neues Passwort eingeben und durch Betätigung der OK/ENTER-Taste bestätigen. Wenn das Passwort verändert wurde, müssen Sie das neue Passwort zum Freischalten des Systems eingeben.

1.4.3 Sollten Sie Ihre Benutzerpasswort vergessen,

können Sie das System mithilfe des Administratorpassworts "8200" freischalten. HINWEIS: Wenn das falsche Passwort eingeben wird, bleibt das System gesperrt.

1.5 RATING - Einstellen der gewünschten

Altersfreigabe für diesen Player. Wenn Sie die Altersstufe ändern wollen, müssen Sie den Player zunächst mit dem Benutzerpasswort freischalten. Optionen: 1 KINDERSICHER / 2 G / 3 PG / 4 PG 13 / 5 PG-R / 6 R / 7 NC-17 / 8 NUR FÜR ERWACHSENE

1.6 DEFAULT - Zurücksetzen des Geräts auf die

ursprünglichen Werkseinstellungen. Optionen: WIEDERHERSTELLEN

2. SPRACHEINSTELLUNGEN

2.1 OSD LANGUAGE - Auswahl der Anzeigesprache

für verschiedene Benutzer.

2.2 AUDIO LANG - Einstellung der bevorzugten

Audiosprache. (Nur für DVD, benötigt Disc-Unterstützung)

2.3 SUBTITLE LANG - Einstellung der bevorzugten

Untertitelsprache. (Nur für DVD, benötigt Disc-Unterstützung)

2.4 MENU LANG - Einstellung der bevorzugten

Discmenüsprache. (Nur für DVD, benötigt Disc-Unterstützung)

3. VIDEOEINSTELLUNGEN

3.1 BRIGHTNESS - Einstellung der

Bildschirmhelligkeit. Optionen: 0/2/4/6/8/10/12

3.2 CONTRAST - Einstellung der Bildkontrasts.

Optionen: 0/2/4/6/8/10/12

3.3 HUE - Einstellung des Farbtons.

Optionen: -6/-4/-2/0/+2/+4/+6

3.4 SATURATION - Einstellen der Bildsättigung.

Optionen: 0/2/4/6/8/10/12

4. LAUTSPRECHEREINSTELLUNGEN

Optionen: LT/RT - Links/Rechts Mix-Modus STEREO - Wählen Sie diese Option, wenn Sie nicht über einen 2.1-Kanal-Verstärker verfügen.DE-8

HANDHABUNG DER DISCS

• Halten Sie die Disc an den Kanten fest, um zu vermeiden, das die Oberfläche mit Fingerabdrücken beschmutzt wird. Fingerabdrücke, Schmutz und Kratzer können zu Sprüngen und Verzerrungen führen.

• Beschriften Sie die Oberfläche der Disc nicht mit Kugelschreibern oder anderen Schreibutensilien.

• Benutzen Sie kein Benzin, Verdünner oder Antistatik-Sprays zu Reinigung der Discs.

• Achten Sie darauf, dass die Discs nicht herunterfallen oder verbogen werden.

• Legen Sie jeweils nur eine Disc in das Ladefach.

• Versuchen Sie nicht das Ladefach zu schließen, wenn die Disc nicht richtig eingelegt wurde.

• Vergewissern Sie sich, dass die Disc in ihrer Schutzhülle aufbewahrt wird, wenn Sie nicht benutzt wird. FEHLERBEHEBUNG Wenn Ihr DVD-Player nicht richtig funktionieren zu scheint, überprüfen Sie die Situation bitte mit der unten stehenden Liste, bevor Sie sich an den Kundenservice wenden. Erscheinungsbild Überprüfen Das Gerät kann nicht eingeschaltet werden oder schaltet sich plötzlich aus.

• Vergewissern Sie sich, dass der Netzadapter richtig angeschlossen ist.

• Schalten Sie das Gerät aus und dann wieder ein. Das Akkupack ist angeschlossen, aber das Gerät schaltet sich nicht ein oder schaltet sich plötzlich aus.

• Überprüfen Sie, ob der Akku aufgeladen ist. Falls nicht, laden Sie ihn bitte auf. Die Fernbedienung funktioniert nicht.

• Überprüfen Sie, ob eine Batterie eingelegt wurde und ob die Polarität stimmt.

• Die Batterie ist eventuell leer. Legen Sie eine neue Batterie ein.

• Überprüfen Sie, ob die Fernbedienung direkt auf den Fernbedienungssensor gerichtet wird.

• Entfernen Sie das Hindernis zwischen der Fernbedienung und Fernbedienungssensor. Kein Bild oder Ton.

• Vergewissern Sie sich, dass die AV-Kabel richtig angeschlossen wurden.

• Überprüfen Sie, ob es sich um eine DVD, DVD-RW oder AUDIO-CD handelt.

• Verwenden Sie keine verschmutzten oder zerkratzen Discs.

• Überprüfen Sie, ob die Disc mit der beschrifteten Seite nach oben eingelegt wurde.

• Der Lesekopf des DVD-Players ist möglicherweise verschmutzt. Wenden Sie sich an den Kundenservice zur Reinigung der Laserlinse.

• Überprüfen Sie, ob der eventuell angeschlossene Fernseher auf den VIDEO- bzw. AV-Kanal gestellt wurde. Kein Bild.

• Überprüfen Sie, ob der LCD-Bildschirm eingeschaltet ist. Kein Ton.

• Überprüfen Sie die Lautstärkeeinstellung. Wenn die Lautstärke auf Null gestellt wurde, erhöhen Sie sie.

• Überprüfen Sie, ob Kopfhörer am Kopfhörerausgang angeschlossen sind. Die Lautsprecher sind deaktiviert, wenn Kopfhörer angeschlossen sind. Kein Bild, kein Ton.

• Überprüfen Sie, ob der Akku richtig eingelegt bzw. der Netzadapter richtig angeschlossen wurde. Verzerrtes Videobild oder Ton.

• Verwenden Sie eine Disc ohne Kratzer oder Verformungen.

WICHTIGE SICHERHEITSHINWEISE

• Dieses Gerät darf keinen Wassertropfen und -spritzern ausgesetzt werden. Gegenstände, die mit Flüssigkeiten gefüllt sind, sollten nicht auf das Gerät gestellt werden.

• Wenn der Netzadapter als Trennvorrichtung verwendet wird, achten Sie darauf, dass er jederzeit zugänglich bleibt. Um das Gerät vollständig von der Stromversorgung abzutrennen, ziehen Sie den Netzadapter vollständig aus der Steckdose heraus.

• Gegenstände mit offenen Flammen, wie z. B. Kerzen, dürfen niemals auf das Gerät gestellt werden.

• Vergewissern Sie sich, dass ein Minimalabstand (2 cm) um den Apparat herum eingehalten wird, um ausreichende Ventilation zu gewährleisten. Vergewissern Sie sich, dass keine der Ventilationsöffnungen durch Gegenstände wie z. B. Zeitungen, Tischtücher, Vorhänge o. Ä. abgedeckt ist.

• Das Gerät ist geeignet für die Benutzung in tropischen und gemäßigten Klimazonen.

• Achten Sie beim Entsorgen von Batterien und Akkus auf die Umwelt.DE-9

• ACHTUNG: Bei falsch eingelegten Batterien besteht Explosionsgefahr! Benutzen Sie nur Batterien des gleichen Typs.

• Die Batterien dürfen niemals starker Hitze, wie z. B. Sonnenlicht, Feuer o. Ä. ausgesetzt werden.

• Übermäßiger Schalldruck von Kopfhörern kann zu Hörschäden führen.

• Das Typenschild befindet Sie auf der Rückseite des Geräts.

TECHNISCHE DATEN Stromversorgung: Netzadapter 9 V (nicht im Lieferumfang enthalten) Autoadapter 12 V Stromverbrauch: 9,5 W (Hauptgerät) 16,5 W (Hauptgerät & Zweitbildschirm) Unterstützte TV-Systeme: PAL / NTSC / AUTO Betriebstemperatur: +5 °C bis +35 °C Wiedergabedauer: 120 Minuten Abmessungen: 200,4 (L) x 156,2 (B) x 39 (H) mm (Hauptgerät) 200 (L) x 156 (W) x 21 (H) mm (Zweitbildschirm) Betriebsluftfeuchtigkeit: 10% bis 75% Fernbedienungsbatterie: CR2025, 3 V Unterstützte Discs:

12 cm, einzelseitig, einschichtig 12 cm, einzelseitig, doppelschichtig 12 cm, doppelseitig, einschichtig 8 cm, einzelseitig, einschichtig 8 cm, einzelseitig, doppelschichtig 8 cm, doppelseitig, einschichtig

2. CD-DA, CD-R/RW, MP3-CD, MP4

12-cm-Discs 8-cm-Discs Audiosignal-Ausgang:

1. DVD (lineares Audio)

(1) Frequenzbereich: 20 Hz - 20 kHz (48 kHz Abtastrate) und 20 Hz - 20 kHz (96 kHz) (2) Rauschabstand: > 45 dB (3) Dynamikbereich: 90 dB

(1) Frequenzbereich: 20 Hz - 20 kHz (2) Rauschabstand: > 45 dB (3) Dynamikbereich: 90 dB Änderungen der technischen Daten vorbehalten.

Sollten sind irgendwann das Gerät nicht mehr benutzen, bedenken Sie bei der Entsorgung bitte, dass Altgeräte niemals mit dem normalen Hausmüll entsorgt werden sollten. Bitte geben Sie das Gerät zur Wiederverwertung ab, wenn entsprechende Einrichtungen existieren. Erkundigen Sie sich bei Ihrer örtlichen Behörde oder Ihrem Händler über die sachgerechte Entsorgung des Geräts. (WEEE-Richtlinie - Waste Electrical and Electronic Equipment Directive)DE-10 EINBAU DES TRAGBAREN DVD-PLAYERS IN EINEM KRAFTFAHRZEUG Im Lieferumfang befindet sich ein Riemen mit Kunststoffschnallen.

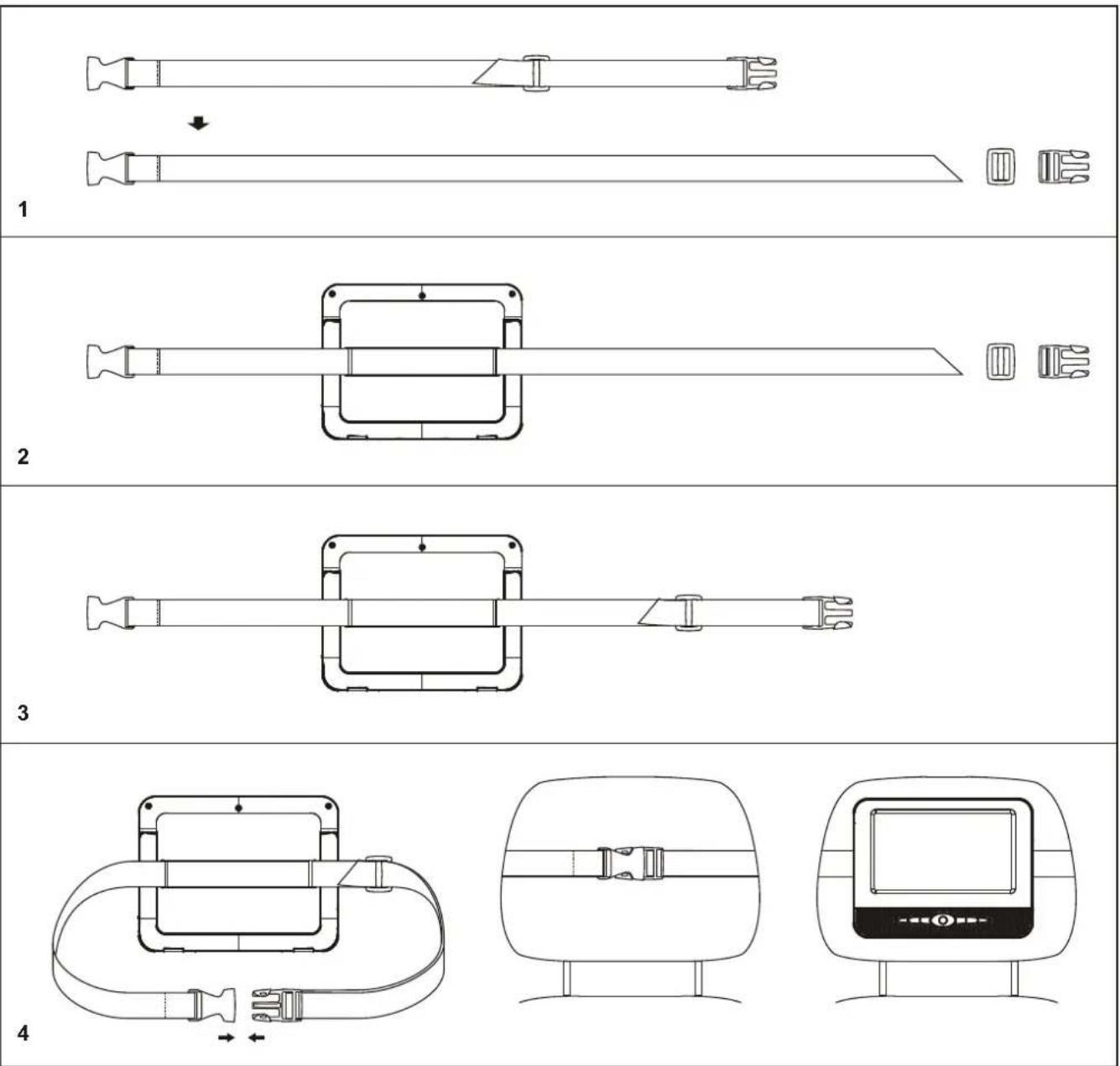

1. Entfernen Sie die Schnallen vom Riemen, wie in der Zeichnung dargestellt.

2. Drehen Sie das Gerät herum und führen Sie den Riemen durch die Metallstangen hindurch.

3. Führen Sie den Riemen durch die Schnalle hindurch. Führen Sie den Riemen erneut durch die Schnalle

hindurch und ziehen Sie ihn in die entgegengesetzte Richtung.

4. Ziehen Sie die beiden Enden des Riemens fest und stellen Sie die Länge ein, um das Gerät an der Kopfstütze

4. AFBEELDING SPIEGELEN EN DRAAIEN
