BEDIENUNGSANLEITUNG MK 2600 E EINHELL

Art.-Nr.: 23.603.51 I.-Nr.: 11016

Art.-Nr.: 23.603.61 I.-Nr.: 11016

Art.-Nr.: 23.603.71 I.-Nr.: 11016

D

Inhaltsverzeichnis

1. Sicherheitshinweise
2. Gerätebeschreibung und Lieferumfang
3. Bestimmungsgemäß Verwendung
4. Vor Inbetriebnahme
5. Bedienung
6. Reinigungsrarbeiten durch den Endverbraucher, Wartung, Ersatzteilbestellung
7. Entsorgung und Wiederverwertung
8. Technische Daten
9. Hinweise zur Fehlerbeseitigung

D

Gefahr!

Beim Benutzen von Geräten müssen einige Sicherheitsvorkehrungen eingehalten werden, um Verletzungen und Schäden zu verhindern. Lesen Sie diese Bedienungsanleitung / Sicherheitshinweise deshalb sorgfältig durch. Bewahren Sie diese gut auf, damit ihren die Informationen jederzeit zur Verfügung stehen. Falls Sie das Gerät an andere Personen übergeben sollenen, händigen Sie diese Bedienungsanleitung / Sicherheitshinweiseitte mit aus. Wir übernehmen keine Haftung für Unfälle oder Schäden, die durch Nichtbeachten dieser Anleitung und den Sicherheitshinweisen entstehen.

1. Sicherheitshinweise

Gefahr!

Lesen Sie alle Sicherheitshinweise und Anweisungen. Versaumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen konnen elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen fur die Zukunft auf.

• Lesen Sie die zu befolgenden Sicherheitshinweise vor dem Gebrauch des Gerätes.
• Nach dem Lesen bewahren Sie die Betriebsanleitung gut auf und geben Sie die Anleitung an Dritte weiter, die die Klimaanlage bereits bedienden.
  Das Gerat so aufstellen, dass der Netzstecker jederzeit zuganglich ist.
  Die Netzleitung muss regelmäß auf Defekte oder Beschädigungen geprüft werden. Eine beschadigte Netzleitung darf nur vom Elektrofachmann oder der ISC GmbH unter Berücksichtigung der einschlagigen Bestimmungen ausgetaucht werden.
  Das Gerat ist nicht für gewerbliche Zwecke geeignet.
  Das Gerat darf nicht im Bad verwendet werden.
• Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die darauf resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät

spielen. Reinigung und Benutzer-Wartung)dürfen nicht von Kindern ohne Beaufsichtigung durchgefuhrt werden.
Die Klimaanlage ist nur zur Raumklimatisierung kleiner bis mittelgroßer Räume geeignet. Verwendten Sie sie nicht fur spezielle Zwecke wie Aufbewährung von Lebensmittel, Prazisionsinstrumente, Pflanzen, Tiere, Farben oder Kunstwerken, da diese Objekte Schaden sehen können.
- Stellen Sie sichere, dass die vorhandene Netzspannung und die Angabe der Netzspannung auf dem Datenchild den gleichen Wert haben.
Das Gerätarf nur an einer ordnungsgemäß geerdete Schutzkontaktsteckdose betriebenen werden.
Installieren Sie zur elektrischen Sicherheit einen Fehlerstromschutzschalter (FI - Schutzschalter).
- Achtung! Verlangern Sie nicht das Netzkabel und benützen Sie keine Mehrfachstecker. Die elektrische Sicherheit kann ansonsten nicht mehr gegeben sein.
- Ziehen Sie nie bei laufendem Gerät den Netzstecker aus der Steckdose.
Schalten Siesofar das Gerat ab undziehen Sie den Netzstecker,sofern Sie einen anormalen Betriebszustand (z.B.Brandgeruch) feststellen.Wird das Gerat Weiterbetriebenkonnen z.B.Defekte an der Anlage,elektrische Schlage und Brandschaden die Folgen sein.
- Ziehen Sie den Netzstecker nicht am Kabel aus der Steckdose. Halten Sie den Netzstecker fest umihn aus der Steckdose zu ziehen. Ansonsten konnte das Netzkabel beschädigt werden.
- Betätigen Sie keine Schalter mit nassen Händen. Ansonsten besteht die Gefahr eines elektrischen Schlages.
- Lassen Sie sich von der kühlen Luft nicht direkt anblasen und setzen Sie die Luft im Raum nicht zu kalt werden. Unwohlsein und Gesundheitsschäden können hervorgerufen werden.
- Platzieren Sie keine Pflanzen oder Tiere direkt in den kühlen Luftstrom. Die Tiere und Pflanzen können unter dem kühlen Luftstrom leiden.
- Stecken Sie niemals Finger oder Gegenstände in die Luftausstrittsöffnungen. Der rotierende Lüfter kann zu Verletzungen führen.
- Reparieren oder Warten Sie die Klimaanlage nicht selbst. Unsachgemäße Reparaturen

D

und Wartungsarbeiten konnen das Gerät beschädigten, Brände oder Kondenswasserschäden verursachen.
Vor Reinigung des Gerätes schalten Sie es aus undziehen Sie den Netzstecker. Ansonsten besteht Verletzungsgefahr.
- Reinigen Sie das Klimagerät nicht mit Wasser. Stromschlag oder Brand konnten die Folge sein.
- Verwenden Sie keine brennbare Reinigungsmittel. Feuer und Verformungen am Gehäuse können entstehen.
- Berühren Sie keine Metallteile des Innengerates während der Herausnahme des Luftfilters. Sie können sich verletzen.
- Wenn das Klimagerät längerere Zeit verwendet wird, muss der Raum von Zeit zu Zeit geluftet werden. Ansonsten kann ein Sauerstoffman-gel eintreten.
Installieren Sie das Gerät nicht in einem Raum, in dem brennbare Gase ausstromen konnen. Ausgetretenes Gas kann sich ansmeln und eine Explosion verursachen.
- Halten Sie keine brennenden Gegenstände in der Höhe der Anlage, die von der austretenden Luft direkt angeblasen werden können. Es konnte eine unvollständige Verbrennung hervorgerufen werden.
- Ziehen Sie den Netzstecker, wenn das Gerät langere Zeit nicht benutzt wird.
Schalten Sie während eines Gewitters das Gerät aus undziehen Sie den Netzstecker. Elektrische Teile konnten evtl. durch Überspannung beschädigt werden.
- Bei Undchtigkeiten im Kaltemittelkreislauf schalten Sie das Gerat sofort ab und verstandigen Sieitte Ihren Servicepartner.
- Tritt Kätemittel in einem Raum aus, kann der Kontakt mit einer Flamine ein gesundheitsschädliches Gas erzeugen. Schalten Sie das Gerät sofort ab.
Um elektromagnetische Störungen zu vermeiden halten Sie das Gerät von Fernsehund Radiogeräten fern.
- Stellen Sie das transportable Gerät stets auf einen stabilen waagerechten Untergrund.
Das Gerät muss immer in senkrechter Position aufbewahrt und betrieben werden.
- Wahrend des Betriebes darf das Gerät niemals abgedeckt werden, da dadurch der Luft einlass bzw. der Luftauslass verhindert und das Gerät beschädigt wird.

Verpackung:

Das Gerät befindet sich in einer Verpackung um Transportschäden zu verhindern. Heben Sie die Verpackung zur späteren Lagerung (z.B. im Winter) des Gerätes auf. Sollen Sie die Verpackung dennoch entsorgen ist diese Rohstoff und somit wiederverwendbar oder kann dem Rohstoff kreislauf zurückgeführrt werden.

2. Gerätebeschreibung und Lieferumfang

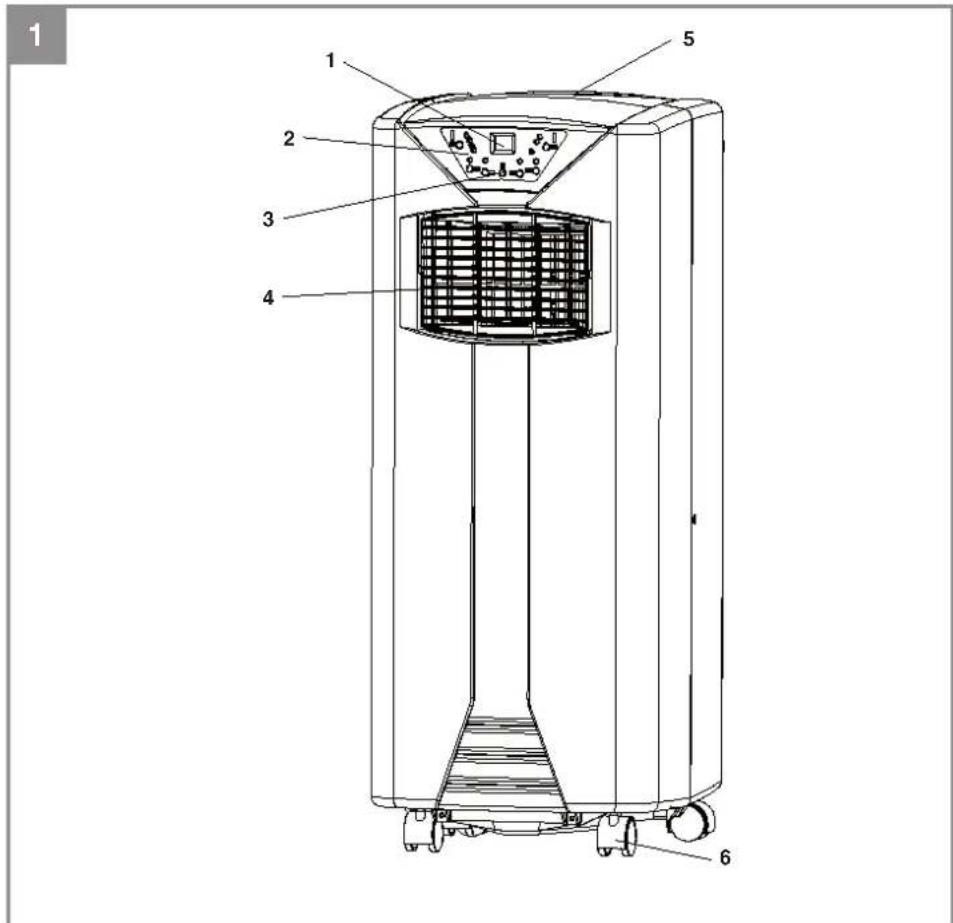

Vorderseite (Abb.1)

1. LED - Display
2. Bedienfeld
3. Funktionstaster
4. Luftauslassgitter
5. Griff
6. Lenkrollen

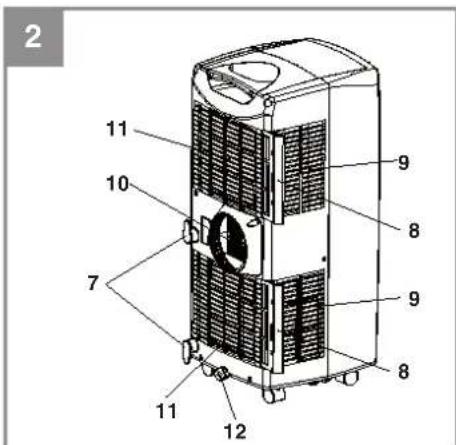

Rückseite (Abb. 2)

1. Netzleitungsaufhängung
2. Luftfilter
3. Lufteinlass
4. Anschlussöffnung für Abluftschlauch
5. Lufteinlass
   12 Anschluss fur ständigen Kondenswasserablauf

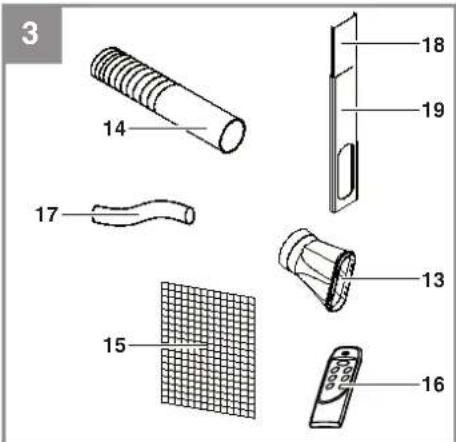

Zubehör (Abb. 3)

1. Fensterabluftadapter
2. Abluftschlauch
3. Aktivkohlefilter
4. Fernbedienung
5. Wasserablaufschlauch
6. Fensteradapter ohne Öffnung
7. Fensteradapter mit Öffnung

2.2 Lieferumfang

Bitte überprüfen Sie die Vollständigkeit des Artikels anhand des beschriebenen Lieferumfangs. Bei Fehlteilen wenden Sie sichitte spätestens innerhalb von 5 Arbeitstagen nach Kauf des Artikels unter Vorlage eines gultigen Kaufbeleges an unser Service Center oder an die Verkaufstelle, bei der Sie das Gerät erworben haben.itte beachten Sie hierzu die Gewährleistungstabelle in den Service-Informationen am Ende der Anleitung.

• Öffnen Sie die Verpackung undnehmen Sie das Gerät vorsichtig aus der Verpackung.
• Entfernen Sie das Verpackungsmaterial sowie Verpackungs-/ und Transportsicherungen

D

(falls vorhanden).

• Überprüfen Sie, ob der Lieferumfang vollständig ist.
• Kontrollieren Sie das Gerät und die Zubehörsteile auf Transportschäden.
  Bewahren Sie die Verpackung nach Mochlichkeit bis zum Ablauf der Garantiezeit auf.

Gefahr!

Gerat und Verpackungsmaterial sind kein Kinderspielzeug! Kinder dürfen nicht mit Kunststoff beuteln, Folien und Kleinteilen spielien! Es besteht Verschluckungs- und Erstickungsgefahr!

Originalbetriebsanleitung

3. Bestimmungsgemäß Verwendung

Die Klimaanlage ist nur zur Klimatisierung von trockenen Räumen geeignet. Die Raumgroße ist abhängig von den ortlichen Gegebenheiten. Durch große Fensterflächen, zusätzliche Wärmequellen (PC, Fernseher, Personen usw.), mangelnde Isolierung der Wände usw. verringiert sich diese Raumgroße.

Das Gerat darf nur nach seiner Bestimmung verwendet werden. Jede weitere darüber hinausgehende Verwendung ist nicht bestimmungsgemäß. Für daraus hervogerufene Schaden oder Verletzungen aller Art haftet der Benutzer/Bediener und nicht der Hersteller.

Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert wurden. Wir übernehmen keine Gewährleistung, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird.

4. Vor Inbetriebnahme

• Überzeugen Sie sich vor dem Anschlieben, dass die Daten auf dem Typenschild mit den Netzdaten übereinstimmen.

• Stellen Sie das transportable Gerät stets auf einen stabilen waagerechten Untergrund.
  Das Gerat muss immer in senkrechter Position sein.

• Kippen Sie das Gerät nie um mehr als 45^ ! Nach Transport (Schragstellen) das Gerät mindestens 1 Stunde nicht an die Steckdose anschließen.

• Bei Kühlfunktion muss die warme Abluft über den Abluftschlauch nach aussen geleitet werden. Eine Öffnung in der Wand oder im Fenster ist damit vorzusehen.
• Beachten Sie, dass der Mindestabstand vom Gerat zur Wand seitlich 50 cm und nach hinten 50 cm betragen muss. Der Mindestabstand zu Gegenständen nach vorne muss 2m betragen.

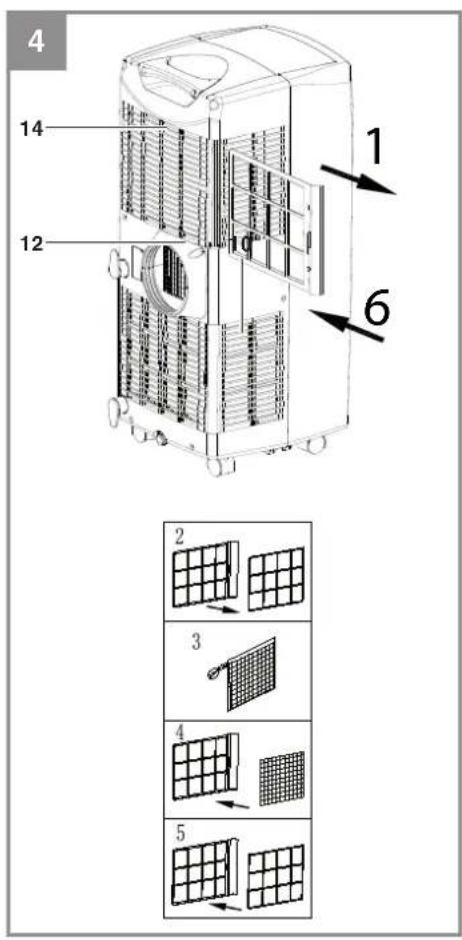

4.1 Aktivkohlefilter montieren (Abb. 4)

1. Filterrahmen entnehmen
2. Filterhalter von Filterrahmen entfernen
3. Kohlefilter aus der Tüte gehmen
4. Kohlefilter in Filterrahmen legen
5. Filter mit Filterhalter befestigen
6. Filterrahmen einschieben

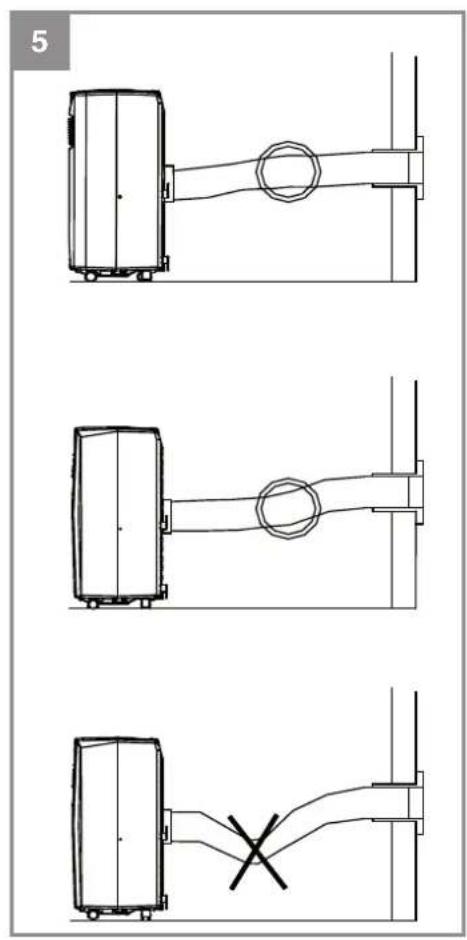

4.2 Montage des Abluftschlauches (Abb. 5)

Verwenden Sie nur den mitgelieferten Ablutschlauch. Die Länge des Ablutschlauches kann von 500 mm bis 1500 mm variiert werden. Die Beste Kühleistung erhalten Sie mit der kürzesten Ablutschlauchlänge. Knicke oder starke Krümmungen des Ablutschlauches sollen vermieden werden, damit die Abluft ungehindert nach außen stromen kann. Wenn dies nicht beachtet wird, kann es zu Überhitzungen des ganzen Gerätes kommt und das Gerät abschalten. Das Gerät könnte dadurch beschädigt werden.

Achtung!

Die Länge des Abluftschlauches ist auf die technische Spezifikation des Gerätes abgestimmt. Verlangern Sie nicht den Schlauch, dies können zu Störungen am Gerät führen.

Unter Umständen kann es zu einem Unterdruck im Raum kommt, wodurch die Kühlleistung des Gerätes verminderiert wird. Um dies zu verhindern muss für Luftzuführ (Zimmertür einen Spalt offen halten) gesorgt werden.

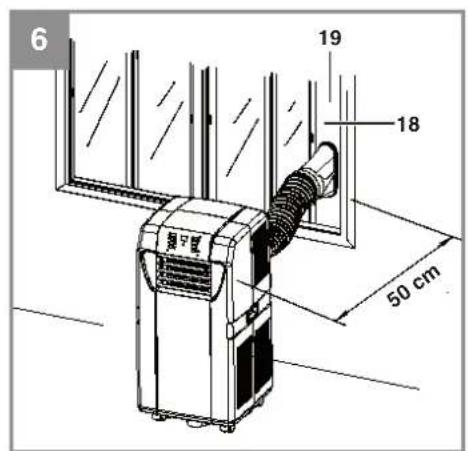

Montage des Abluftschlauches durchs offene Fenster (Abb.6)

Befestigen Sie den Abluftschauch durch Rechtsdrehung an der Anschlussöffnung fur den Abluftschauch.

Verwenden Sie den Fensterabluftadapter und langenverstellbaren Fensteradapter.

D

Befestigen Sie durch Rechtsdrehung den Fensterabluftadapter am Abluftschlauch.
Klemmen Sie den Fensteradapter in das einen Spalt geöffnete Fenster. Sichern Sie das Fenster, sodass der Fensteradapter zuverlüssig halt.
Steen Sie den Fensterabluftadapter in die damit vorgesehene Öffnung des Fensteradapters.

Sonderzubehor: Hot Air Stop Art.-Nr.: 23.651.50

Hinweis: Treffen Sie Vorkehrungen gegen unbefugtes Eindringen durch das Fenster.

Montage des Abluftschlauches durch die Wand

Wir empfehlen die Verwendung eines passenden Teleskopkanals mit selbständiger Verschlusskappe und Wandanschluss (z.B. aus dem Baumarkt) an dem Sie den Schlauch ohne Verwendung des Fensterabluftadapters aufstecken.

5. Bedienung

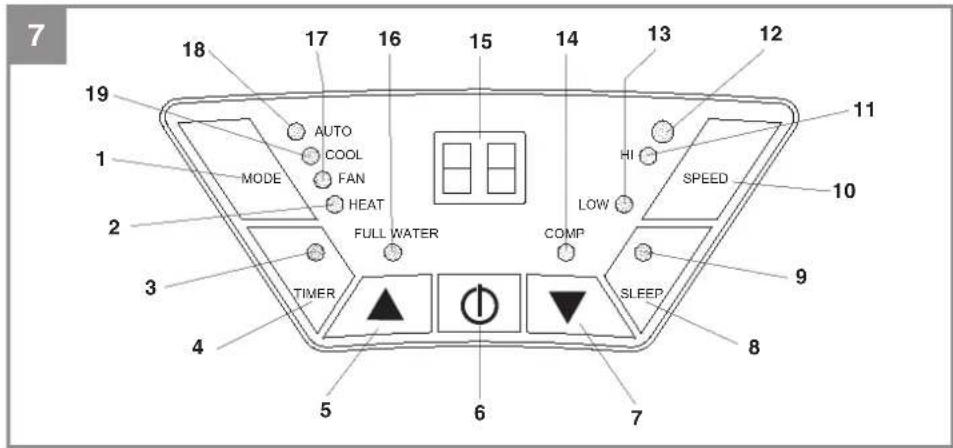

5.1 Beschreibung der Betriebselemente (Abb.7)

1. Schalter, MODE - Funktion
2. Unbelegt
3. LED, TIMER* Zeitschaltuhr ein
4. Schalter, TIMER" - Zeitschaltuhr
5. Schalter „UP“ – Höher
6. Schalter, ON/OFF4 - Ein/Aus
7. Wahlschalter, DOWN" - niedriger
8. Schalter „Sleep“ - Schlaffunktion
9. LED „Schaffunktion eingestellt"
10. Schalter, "SPEED" - Ventilatorgeschwindigkeit
11. LED „Ventilator Schnell"
12. Fernbedienungssensor
13. LED „Ventilator langsam"
14. LED "COMP" Kompressor lauft
15. LED-Anzeigefeld
16. LED, F.W. “- Kondensatauffangschale voll
17. LED „Ventilatorfunktion eingestellt“
18. LED „Automatikfunktion eingestellt"
19. LED „Kuhlfunktion eingestellt"

5.2 Gerät Ein- und Ausschalten

Drucken Sie den Ein-/Ausschalter (ON/ OFF). Das Gerät startet automatisch. Ist die Umgebungstemperatur:

Höher als 23^ arbeitet das Gerät in der

Kuhlfungtion
- Zwischen 20^ und 23^ (PC erarbeitet das Gerät in der Ventilatorfung. tion.

Entspruchend der Funktion in der das Gerät arbeitet, leucht den LED's (s. Bedienfeld).

Hinweis: Das LED Anzeigefeld zeigt die aktuelle Raumtemperatur an. (0 - 50^)

Um das Gerät auszuschalten, drücken Sie nochmals den Ein-/Ausschalter.

Achtung!

Nach dem Ausschalten des Gerätes müssen Sie mindestens 3 Minuten warten, bevör sie es wieder einschalten. Dadurch wird der Kompressor vor Überlastung geschützt und dessen Lebensdauer erheblich verlangert.

Das Kuhlsystem schaltet sich aus, wenn die Zimmertemperatur niedriger als der eingestellte Wert am Thermostat ist. Die Luftumwälzung - Ventilation lauft wie eingestellt weiter. Wenn die Raumtemperatur wieder ansteigt, schaltet sich die Kuhlung wieder ein.

5.3 Funktion auswahlen

Drucken Sie den Wahlschalter „ Funktion" (MODE) in der Reihenfolge „Automatik“, „Kühlen“, „Ventilator”. Die der gewährten Funktion entsprechende LED leuchtet (s. Bedienfeld).

5.4 Soll-Temperatur einstellen

Drucken Sie den Wahlschalter, Warmer" (UP) oder, Kuhler" (DOWN) um die von Ihnen gewünschte Solltemperatur einzustellen. Beim Drucken des Wahlschalters, Warmer" oder, Kuhler" wird im LED - Anzeigefeld die von Ihnen gewünschte Solltemperatur angezeigt. Ansonsten zeigt das LED - Anzeigefeld immer die aktuelle Raumtemperatur an.

5.5 Ventilatorgeschwindigkeit auswahlen

Drucken Sie den Wahlschalter "Ventilatorgeschwindigkeit" um die gewünschte Ventilatorgeschwindigkeit einzustellen. Die der gewährten Funktion entsprechende LED leuchtet. (s. Bedienfeld).

Ist das Gerät in „Automatkunft“ (AUTO) wird die Ventilatörgeschwindigkeit abhängig von der Raumtemperatur automatisch vom Gerät ausgewählt. Die entsprechende LED leuchtet. Der Wahlschalter „Ventilatorgeschwindigkeit“ ist deaktiviert.

D

5.6 Zeitschaltuhr einstellen

Drucken Sie den Schalter für „Zeitschaltuhr" (TIMER) um die gewünschte Betriebsdauer (1 - 12 h) festzulegen. Die LED „Zeitschaltuhr betatigt" (TIMER) leuchtet. Ist die Zeitschaltuhr eingestellt, schaltet das Gerät automatisch ab. Beim Drucken des Schalters „Zeitschaltuhr" wird im LED Anzeugefeld die von Ihnen eingestellte Zeit angezeigt. Ist die Zeitschaltuhr nicht eingeschaltet, lauft das Gerät ständig.

Ist das Gerät an der Spanningsversorgung
angeschlossen und Sie drücken den Schalter für „Zeitschaltuhr" (TIMER) können Sie die Einschaltzeit des Geräts festlegen.
Steu t.z.B. die Zeitschaltuhr auf „2" schaltet das Gerät nach Ablauf von 2 Stunden automatisch ein.

5.7 Schlaffunktion einschalten (nur im Kuhlbetrieb möglich)

Drucken Sie die Taste "Sleep" um die Schlaf-funktion einzuschalten. Um eine Unterkuhlung zu vermeiden steigt die eingestellte Raumtemperatur in der ersten Stunde um 1^ bzw. innerhalb zwei Stunden um 2^ . Beim Ausschalten der Schlaffunktion sinkt die Raumtemperatur wieder auf den eingestellten Wert. Nach 12 Stunden Einschaltzeit in der Schlaffunktion schaltet das Gerat automatisch aus.

Ist die Schlaffunktion eingeschaltet lauft der Ventilator automatisch mit langsamer Geschwindigkeit. Die Geschwindigkeit kann nicht verändert werden.

5.8 Fernbedienung

Alle Funktionen können auch mit der mitgelieferten Fernbedienung eingestellt werden.

• Verwenden Sie 2 St. Alkali - Batterien Typ R03 AAA (1,5 V) (nicht im Lieferumfang).
  Benutzen Sie niemals neue und gebrauchte Batterien gleichzeitig.
  Benutzen Sie niemals einen anderen als den angegebenen Batterietyp.
• Wird die Fernbedienung langere Zeit nicht benutzt entnahmen Sieitte die Batterien um ein Auslaufen zuverhinden.
• Entsorgen Sie verbrauchte Batterienen ordnungsgemäß.
• Halten Sie die Fernbedienung in die Richtung der Klimaanlage. Die Reichweite beträgt max. 5 Meter.
• Direkte Sonneneinstrahlung und Gegenstände können den Aktionsradius der Fernbedie

nung erheblich beeinträchtigen.

Behandeln Sie die Fernbedienung sorgfältig. Lassen Sie sie nicht fallen, vermeiden Sie Hitze und Feuchtigkeit.

Batterien einsetzen:

1. Offnen Sie den Batteriefachdeckel.
2. Setzen Sie zwei neue Batterien ein. Beachten Sie unbedingt die richtige Polarität. (+ / - ) der Batterien.
3. SchlieBen Sie den Batteriefachdeckel.

5.9 Einstellung der Luftrichtung

Die vertikale Richtung der Luftströmung wird durch die vertikalen Lüftungsgitter bestimmt. Sie müssen per Hand eingestellt werden.

Die horizontale Richtung der Luftströmung wird durch die horizontalen Lüftungsgitter bestimmt. Sie müssen per Hand eingestellt werden.

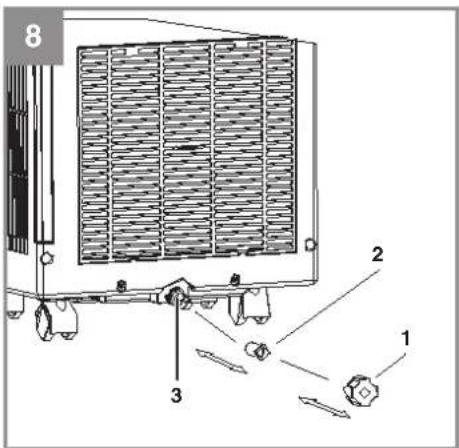

5.10 Ablassen des Kondensats in der Kondensatauffangschale (Abb. 8)

Das Gerat ist im Kuhlbetrieb mit einer Kondensatruckführung ausgestattet. Das Kondensat wird während des Kuhlbetriebs in einer im Gerat integrierten Auffangschale (ca. 0,85 ttr. Inhalt) gesammelt, über den Verflüssiger verdampft und über den Abluftschlauch nach außen gefuhrt.

Hinweis:

Sollte die Luftfeuchtigkeit des Raumes mehr als 85% (RH) betragen, ist der Anschluss eines Kondensatablassschlauches (siehe Abschnitt 5.11 unbedingt notwendig.

DAS GESAMTE KONDENSAT MULLS VOR AUSSERBETRIEBNAHME ODER UMSTELLUNG ABGELASSEN WERDEN!

Hinweis

Wenn die Kondensatauffangschale voll ist, schalten Kompressor und Ventilatormotor ab. Die LED "F.W." blinkt und ein Signal erntont. Durch Drücken einer beliebigen Taste wird der Signalton abgeschelt. AnschlieBend ist das Gerat vollständig abgeschelt. In thisem Fall entleeren Sie den Behalter wie unter beschrieben:

1. Schalten Sie das Gerät aus, ziehen Sie den Netzstecker und bewegen Sie das Gerät nicht mehr.
2. Schieben Sie einen Behälter unter die Ablassschraube (1).

D

1. Schrauben Sie die Ablasssschraube (1) ab.
2. Entfernen Sie den Gummistopfen (2) von der Ablassoftnung (3).
3. Das Kondensat lauf in den Behälter. Soltte der Behälter kleiner als die Kondensatauffangschale sein, verschlieben Sie die Ablass-öffnung (3) mit dem Gummistopfen (2) und entleeren Sie den Behälter. Wiederholen Sie den Vorgang ab Punkt 4.
4. Nachdem die Kondensatauffangschale komplett entleert ist, montieren Sie Stopfen (2) und Ablassschraube (1) wieder.
5. Das Gerät kann wieder in Betrieb genommen werden, LED „F.W.” blinking nicht.

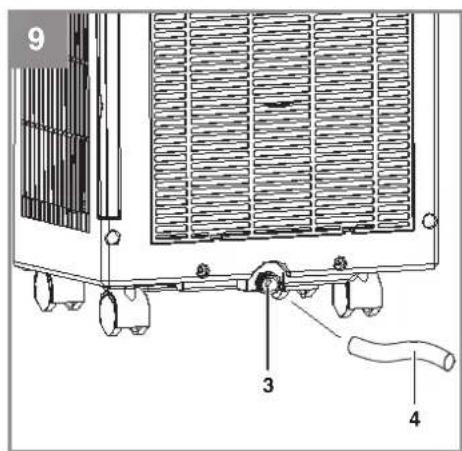

5.11 Ablassen des Kondensats mit Schlauch (Abb. 8-10)

BEVOR SIE MIT DEM NACHFOLGEND BESCHRIEBEN VORGANG BEGINNEN, MUSS DAS GESAMTE KONDENSAT ABGELASSEN SEIN!

1. Schalten Sie das Gerät aus undziehen Sie den Netzstecker.
2. Schrauben Sie die Ablassschraube (1) ab
3. Entfernen Sie den Gummistopfen (2) von der Ablassöffnung (3)

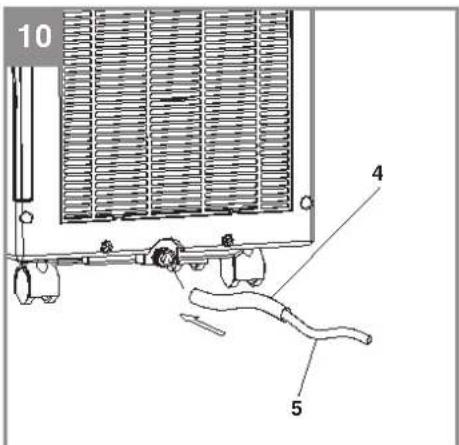

4. Stecken Sie den Kondensatablassschlauch (4) auf und sichern Sieihn mit einer Schelle
5. Der Ablaufschlauch kann mit einem 018mm Schlauch (5) verlangert werden. Verwenden Sie dazu ein passendes Verbindungsstück.

Hinweis:

Der Ablaufschlauch muss leicht abfallend nach außen verlaufen. Die „Kondensatauffangschale voll" Anzeige ist außer Betrieb.

6. Reinigungsrarbeiten durch den Endverbraucher, Wartung, Ersatzteilbestellung

Vor allen Reinigungsrarbeiten ziehen Sie den Netzstecker, um einen Stromschlag oder Feuergefahren zu vermeiden.

6.1 Luftfilter reinigen

Die Klimaanlage ist mit 2 Filter ausgestattet:

1. Staubfilter (engmaschiges Filternetz)
2. Aktivkohlefilter (bindet Partikel in der Luft und verhindert das Entstehen von Bakterien)

Achtung:Betreiben Sie das Gerät nie ohne Luftfilter.

1) Staubfilter

Entnehmen Sie die Filterdeckel (Abb. 2/Pos. 8-9), in dem Sie diese seitlich und nach hinten wegziehen.
Entfernen Sie anschliebend den Aktivkohlefilter. Verwendten Sie einen Staubsauger oder klopfen Sie den Staubfiltericht aus. Ist der Filter sehr verschmutzt, waschen sie hin mit warmem Wasser vorsichtig aus. Anschliebend gut trocknen halten.

2) Aktivkohlefilter

Der Aktivkohlefilter befindet sich hinter dem oberen Staubfilter und ist nicht waschbar. Seine Lebensdauer ist abhängig von den Betriebsbedingungen.

Der Filter solte geprüft und falls nötig ersetzt werden. Der Filterdeckel mit Aktivkohlefilter wird anschließend wieder am Gerät eingesetzt.

6.2 Gehausereinigung

Verwenden Sie nur milde Reinigungsmittel und ein weiches Tuch, um das Gehäuse zu reinigen. Verwenden Sie niemals aggressive Mittel, Benzin, Alkohol oder Verdünnung zur Reinigung. Setzen Sie den Filter erst wieder ein, wenn er trocken ist.

6.3 Zum Saisonende

Am Ende der Saisonleen Sie das Gerät etwa 3 Stunden in der Ventilatorfungtion laufen.
AnschlieBend rollen Sie das Netzkabel auf, und wickeln es um die Aufhangung (Abb. 2/Pos.7) auf der Geraterückseite.
- Stellen Sie ein geeignetes Gefäß unter den Kondensatablass und entfernen Sie den Stopfen. Die Auffangschale wird entleert (s.

D

Kapitel 5.10).

• Stecken Sie den Stopfen wieder in den Kondensatablass.

Achtung: Ein fehlender oder nicht richtig aufgeleckter Stopfen fuhrt zu Wasseraustritt bei Wiederinbetriebnahme.

Reinigen Sie die Filter und das Gehäuse.
- Setzen Sie die Filter, wenn trocken, wieder ein.
- Packen Sie das Gerät zur aufrechten Lagerung an einem staubfrei, trockenen Ort am besten in den Originalkarton.

6.4 Wartung

Im Geräteinneren befinden sich keine weiteren zu wartenden Teile.

6.5 Ersatzteilbestellung:

Bei der Ersatzteilbestellung sollen folgende Angaben gemacht werden;

Typ des Gerätes
- Artikelnummer des Gerätes
- Ident-Nummer des Gerätes
- Ersatzteilnummer des erforderlichen Ersatzteils

Aktuelle Preis und Info fnden Sie unter www.isc-gmbh.info

7. Entsorgung und Wiederverwertung

Das Gerät befindet sich in einer Verpackung um Transportschäden zu verhindern. Diese Verpackung ist Rohstoff und ist somit wieder verwendbar oder kann dem Rohstoff kreislauf zurückgeführrt werden. Das Gerät und dessen Zubehorbestehen aus verschiedene Materialien, wie

z.B. Metall und Kunststoff e. Defekte Geräte gehören nicht in den Hausmüll. Zur fachgerechten Entsorgung sollte das Gerät an einer geeigneten Sammelstellen abgegeben werden. Wenn Ihnen keine Sammelstelle bereits ist, sollenn Sie bei der Gemeindeverwaltung nachfragen.

8. Technische Daten

	MK 2100 E MK 2300 E MK 2600 E
Netzspannung 220 - 240V ~ 50Hz 220 - 240V ~ 50Hz 220 - 240V ~ 50Hz
Kältemittel R410A R410A R410A
Kältemittelgruppe L1 L1 L1
Kältemittelfūllmenge 350g	(0,73 t CO2 Åq.)	390g (0,81 t CO2 Åq.)
Nenn-Kühlleistung P (rated) in kW 2,1	2,3	2,6
Empfohlene max. Raumgroße in m3	50 65 80
Nenn-Leistungsaufnahme (PEER) in kW	0,805	0,88
Nennleistungszahl Kühlen (EERd) in kW	2,61	2,61
Energieeffizienzklasse	A	A
Leistungsaufnahme (PTO) in W	123	102,3
Leistungsaufnahme (PSB) in W	0,95	0,95
Einsatzbereich Raumtemperatur	18 - 32 °C	18 - 32 °C
Druck max. (MPA)	4,2	4,2
Entfeuchterleistung max. l/h (30°C / 80% RH)	0,8	1,0
Ventilatorgeschwindigkeitsstufen	2 + Automatik	2 + Automatik
Zeitschaltuhr (in h)	1-12	1-12
Luftdurchsatz max. (m3/h)	370	355
Nennstromaufnahme (A)	3,5	4,1
Kompresssortyp	Drehkolben	Drehkolben
Kompressoranlaufstrom RLA max. (A)	18 19 20
Schallleistungspegel db(A)	65 65 65
Treibhauspotenzial (GWP, kg CO2 Åq.)	2088	2088
Abluftschlauch (Ø x L in mm)	127x1500	127x1500
GehäusemaBe BxTxH in cm	30,5x38,3x75,2	30,5x38,3x75,2

D

9. Hinweise zur Fehlerbeseitigung

Wenn das Gerät richtig betrieben wird, durften keine Störungen auftreten. Bei Störungen prüfen Sie die folgenden Möglichkeit, bevor Sie den Kundendienst verständigen.

Störung Mögliche Ursache Behebung
Gerät arbeitert nicht oder schaltet selbstständig ab	Stromausfall	Spannung prüfen, ggf. auf Wieder-einschalten warten.
	Netzleitung oder Netzstecker beschädigt?	Instandsetzung durch Fachbetrieb
	Kondensatauffangwanne voll	Kondensatauffangwanne entleeren
	Die Umgebungstemperatur liegt au-Berhalb des Arbeitsbereiches	Gerät nicht außerhalb des Arbeits-bereiches betreiben
Gerät kühlt nicht oder nicht zufriedenstellend	Abluftschlauch abgekniect, nach unten geführt, verlängert, verstopft	Für freienweg der Abluft sorgen
	Filter verunreinigt, Öffnungen durch Fremdkörper blockiert	Filter reinigen, Fremdkörper ent-fernen
	Mindestabstände zu Klein	Mindestabstände einhalten
	Unterdruck im Aufstellungsraum bei Betrieb mit Wanddurchbruch	Druckausgleich durch Öffnen von Tür/Fenster schaffen
	Betriebsmodus “Kühlen” nicht ein-gestellt	Betriebsmodus “Kühlen” einstellen
	Gerät wird mit Einschaltverzögerung betrieben	Gerät einschalten
	Solltemperatur zu hoch eingestellt	Solltemperatur reduzieren
	Überspannung durch Blitzchläge	Gerät ausschalten, Netzsteckerziehen, nach 5 Minuten Wartezeit neu einschalten
Kondenswasser-austritt am Gerät	Gerät steht schräg	Gerät senkrecht stellen, auf sicheren Stand achten
	Stopfen der beiden Kondensat-Ab-läufe sind nicht korrekt aufgesteckt oder beschädigt	Stopfen korrekt anbringen oder ggf. ersetzen

Nach längerem Gebrauch solte das Gerät durch eine Fachfirmä überprüft werden.

D

Nur für EU-Länder

Werfen Sie Elektrowerkzeuge nicht in den Hausmull!

Gemäß europäischer Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht mussen verbrauchte Elektrowerkzeuge getrennt gesammelt werden und einer umwelt-gerechten Wiederverwertung zugeführten werden.

Recycling-Alternative zur Rücksendeauff ordierung:

Der Eigentümer des Elektrogerätes ist alternativ anstelle Rücksendsung zur Mitwirkung bei der sachgerechten Verwertung im Falle der Eigentumsaufgabe verpflichtet. Das Algerät kann hierfür auch einer Rücknahmestelle überlassen werden, die eine Beseitigung im Sinne der nationalen Kreislaufwirtschaft- und Abfallgesetze durchfuhlrt. Nicht betroften sind den Altgeräten beigeufige Zubehörteile und Hilfsmittel ohne Elektrobestandteile.

Der Nachdruck oder sonstige Vervielfaltigung von Dokumentation und Begleitpapieren der Produkte, auch auszugsweise, ist nur mit ausdrücklicher Zustimmung der ISC GmbH zulässig.

Technische Änderungen vorbehalten

D

Garantieurkunde

Sehr geehrte Kundin, sehr geehrter Kunde, unsere Produkte unterliegen einer strengen Qualitätskontrolle. Soltte diese Gerät dennoch einmal nicht einwandfrei Funktionieren, bedauern wir thissehr und bitten Sie, sich an unseren Servicdienst unter der auf dieser Garantiekarte angegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch telefonisch über die angegebene Servicerufnummer zur Verfugung. Für die Geltendmachung von Garantiansprüchen gilt folgenden:

1. These Garantiebedingungen richten sich ausschließlich an Verbraucher, d. h. tatsächliche Personen, die these Produkt weder im Rahmen ihrer gewerblichen noch anderen selbständigen Tätigkeit nutzen wollen. These Garantiebedingungen regeln zusätzliche Garantieleistungen, die der u. g. Hersteller zusätzlich zur gesetzlichen Gewährleistung Käufen seiner Neugeräte verspricht. Ihr gesetzlichen Gewährleistungsansprüche werden von dieser Garantie nicht berührt. Unsere Garantieleistung ist für Sie kostenlos.
2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel an einem von Ohnen erworbenen neuen Gerät des u. g. Herstellers, die auf einem Material- oder Herstellungsfehler berufen und ist nach unserer Wahl auf die Behebung solcher Mängel am Gerät oder den Austausch des Gerätes beschränkt.itte beachten Si, dass oursere Geräte bestimmungsgemäß nicht fur den gewerblichen handwerklichen oder beruflichen Einsatz konstruiert werden. Ein Garantievertrag kommt daher nicht zustande, wenn das Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebetrieben verwendet wurde oder einer gleichzusetzenden Beanspruchung ausgesetzt war.

3. Von unserer Garantie ausgenommen sind:

4. Schaden am Gerät, die durch Nichtbeachtung der Montageanleitung oder aufgrund nicht fachgerechter Installation, Nichtbeachtung der Gebrauchsanleitung (wie durch z.B. Anschluss an eine falsche Netzspannung oder Stromart) oder Nichtbeachtung der Wartungs- und Sicherheitsbestimmungen oder durch Aussetzen des Geräts an anomale Umweltbedingungen oder durch mangelnde Pflüge und Wartung entstanden sind.

5. Schaden am Gerat, die durch missbrauchliche oder unsachgemäß Anwendungen (wie z.B. Überlastung des Gerätes oder Verwendung von nicht zugelassenen Einsatzwerkzeugen oder Zubehör), Eindringen von Fremdkörpm in das Gerät (wie z.B. Sand, Steine oder Staub, Transportschäden), Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schaden durch Herunterfallen) entstandens sind.

6. Schaden am Gerät oder an Teilen des Geräts, die auf einen gebrauchsgemänen, üblichen oder sonstigen natürlichen Verschleib zurückzuführen sind.

7. Die Garantiezeit beträgt 24 Monate und beginnnt mit dem Kaufdatum des Gerätes. Garantieansprüche sind vor Ablauf der Garantiezeit innerhalb von zwei Wochen, nach dem Sie den Defekt erkann haben, geltend zu machen. Die Geltendmachung von Garantieansprüchen nach Ablauf der Garantiezeit ist ausgeschlssen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer Veränderung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät oder für etwa eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort-Services.

8. Für die Geltendmachung Ihres Garantieanspruches melden Sieitte das defekte Gerat an unter: www.isc-gmbh.info. Halten Sieitte den Kaufbeleg oder andere Nachweise Ihres Kaufs des Neugerats bereit. Gerate, die ohne entsprechende Nachweise oder ohne Typenschild eingesendet werden, sind von der Garantieleistung aufgrund mangelnder Zuordnungsmglichkeit ausgeschlossen. Ist der Defekt des Gerates von unserer Garantieleistung erfasst, erhalten Sie umgehend ein repa-riertes oder neues Gerat zurück.

Selbstverständlich beheben wir gegen Erstattung der Kosten auch freme Defekte am Gerät, die vom Garantieumfang nicht oder nicht mehr erfasst sind. Dazu senden Sie das Gerätitte an unsere Service-adresse.

Für Verschleib-, Verbrauchs- und Fehlteile verweisen wir auf die Einschränkungen dieser Garantie gemäß den Service-Informationen dieser Bedienungsanleitung.

iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)

D

Sehr geehrte Kundin, sehr geehrter Kunde, um Ihnen noch mehr Service zu bieten, haben Sie die Möglichkeit auf unserem Onlineportal weitere Informationen abzurufen.

Sollten einmal Probleme oder Fragen zu ihrem Produkt auftreten, können Sie schnell und einfach unter www.isc-gmbh.info weitere Aktionen durchführren. Hier eine Beispiele:

Ersatzteile bestellen
Aktuelle Preisauskunft
Verfugbarkeiten der Ersatzteile
Servicestellen Vorort fur Benzingeräte
Defekte Geräte anmelden
Garantieverlängerungen (nur bei bestimmten Geräten)
Bestellverfolgung

Wir freu den auf Ihren Besuch online unter www.isc-gmbh.info!

Telefon: 09951 / 95 920 00 Telefax: 09951/95 917 00

E-Mail: [e-mail] · Internet: www.isc-gmbh.info

iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)

GB

Table of contents

Hot Air Stop Art.-Nr.: 23.651.50

Accessoires: Hot Air Stop Art.-Nr.: 23.651.50

Hot Air Stop Art.-Nr.: 23.651.50

Hot Air Stop Art.-Nr.: 23.651.50

E
