Vermont - Fernseher SEG - Kostenlose Bedienungsanleitung

Produkttyp	LED-Fernseher
Marke	SEG
Modell	Vermont
Bildschirmgröße	32 Zoll (Diagonale 81,28 cm)
Auflösung	1920 x 1080 Pixel (Full HD)
TV-System	PAL/BG/DK/I
Audiosystem	BG/DK/I
Audioleistung	2 x 6 W
Stromversorgung	100-240 V, 50/60 Hz
Stromverbrauch	110 W
Standby-Verbrauch	< 1 W
Gewicht	9,20 kg
Anschlüsse	3x HDMI, VGA, Scart (SCART), USB, CI, YPbPr, Audioausgang RCA, Koaxialausgang, Kopfhöreranschluss
Wandmontage	VESA-Norm 200 x 100 mm (Kit nicht im Lieferumfang)
Multimedia-Funktionen	Wiedergabe von Fotos, Musik und Videos über USB
Elektronischer Programmführer (EPG)	Ja
Kindersicherung	Ja (Standardcode 0000)
Bildmodi	Standard, Dynamisch, Benutzer, Mittel
Tonmodi	Standard, Musik, Video, Sport, Benutzer
Rauschunterdrückung	Aus, Niedrig, Mittel, Hoch, Standard
Herstellergarantie	2 Jahre (Schweiz)
Reinigung	Weiches, trockenes Tuch; Lösungsmittel vermeiden

Häufig gestellte Fragen - Vermont SEG

Wie schließe ich meinen Computer an den Fernseher an?

Verwenden Sie ein VGA- oder HDMI-Kabel. Schließen Sie das VGA-Kabel an den VGA-Anschluss des Fernsehers und an Ihren Computer an, und wählen Sie dann die Quelle PC/VGA aus. Bei HDMI schließen Sie direkt an und wählen die HDMI-Quelle. Wenn Sie ein HDMI-zu-DVI-Kabel verwenden, schließen Sie auch das PC-Audiokabel an.

Was tun, wenn kein Bild angezeigt wird?

Überprüfen Sie, ob der Fernseher eingeschaltet und das Netzkabel richtig angeschlossen ist. Stellen Sie sicher, dass die Antennenkabel oder externen Quellen korrekt verbunden sind. Drücken Sie die SOURCE-Taste, um die Eingangsquelle zu wechseln.

Wie starte ich den automatischen Sendersuchlauf?

Gehen Sie ins Kanal-Menü (MENÜ) und wählen Sie 'Automatische Einstellung'. Wählen Sie Sprache und Land aus, und drücken Sie OK, um den Suchlauf zu starten. Analoge und digitale Sender werden automatisch gespeichert.

Wie kann ich eine Mediendatei über USB abspielen?

Stecken Sie einen USB-Stick ein, drücken Sie SOURCE und wählen Sie MEDIA. Verwenden Sie die Pfeiltasten, um den Dateityp (FOTO, MUSIK, FILM oder TEXT) auszuwählen, und navigieren Sie durch die Ordner. Drücken Sie OK, um die Wiedergabe zu starten.

Was bedeutet die Standby-Leuchte?

Wenn der Fernseher im Standby ist, leuchtet die Anzeige rot. Wenn er eingeschaltet ist, leuchtet sie grün. Im Standby-Modus beträgt der Verbrauch weniger als 1 W.

Wie kann ich bestimmte Sender sperren?

Gehen Sie ins Menü SPERREN (Standardeinstellung 0000). Aktivieren Sie 'System sperren', und wählen Sie 'Programm sperren'. Wählen Sie den zu sperrenden Sender aus und drücken Sie die GRÜNE Taste. Um einen gesperrten Sender anzusehen, geben Sie das Passwort ein.

Kann der Fernseher an der Wand montiert werden?

Ja, der Fernseher ist mit einer VESA-Wandhalterung (200 x 100 mm) kompatibel. Entfernen Sie zuerst den Standfuß, und befestigen Sie die Wandhalterung (nicht im Lieferumfang) mit M6 x 15 Schrauben an der Rückseite des Fernsehers.

Wie hoch ist der Standby-Verbrauch?

Der Standby-Verbrauch beträgt weniger als 1 W. Trennen Sie den Fernseher vom Netz, wenn Sie ihn längere Zeit nicht nutzen, um Energie zu sparen.

Wie reinige ich den Bildschirm?

Verwenden Sie ein weiches, trockenes Tuch. Bei hartnäckigen Flecken befeuchten Sie das Tuch leicht mit einem verdünnten Reinigungsmittel. Verwenden Sie niemals Lösungsmittel oder erdölbasierte Flüssigkeiten.

Was tun, wenn die Fernbedienung nicht funktioniert?

Überprüfen Sie die Batterien: Legen Sie neue AAA 1,5 V Batterien ein und achten Sie auf die Polarität. Stellen Sie sicher, dass kein Hindernis das Signal zwischen Fernbedienung und Fernseher blockiert. Verwenden Sie die Fernbedienung innerhalb von 6 Metern und in einem Winkel von weniger als 30°.

BEDIENUNGSANLEITUNG Vermont SEG

SICHERHEITSHINWEISE 3

Vorsicht bei Verwendung von Kopfhörern 4
Aufstellungsord 4
LCD-Bildschirm. 4

Gerät und Zubehör 5

Erste Schritte 5

Ansicht von vorn 5

Fernbedienung 6

Funktionen der Fernbedienungstasten 6
Batterien in die Fernbedienung einlagen 9
Handhabung der Fernbedienung 9

Antenne anschlieben 9

Fernsehantenne anschlieben 9

Externe Geräte anschlieben 9

HDMI-Kabel 9
SCART-Kabel. 9
VGA-Kabel 9
ANSCHLUSSE 11
PC-Verbindung 11
PC-Verbindung über VGA- bzw. HDMI-Kabel 11
Videokamera und Videorecorder anschließen 12
Mit einer Stereoanlage verbinden 12

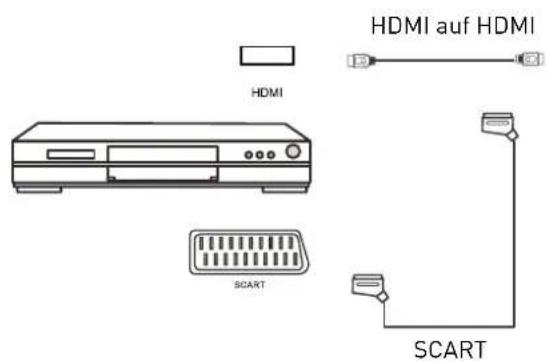

DVD-Player anschlieben 12

Common-Interface-Einschub 13

COMMON-INTERFACE-EINSCHUB VERWENDEN 13

Automatische Installation 13

LED-TV ein-/ausschalten 13

Menu Signalquelle 14

Menüeinstellungen 14

SENDERMENU 14

BILDMENU 14

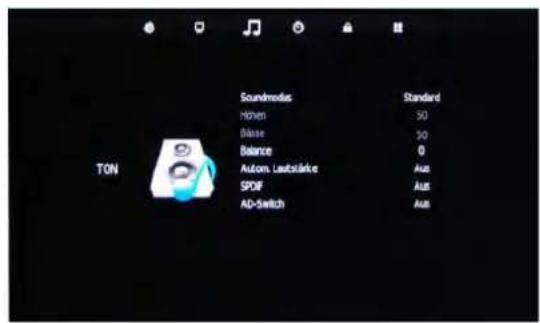

TONMENU 14

UHRZEITMENU 15

SCHUTZMENU 15

EINRICHUNGSMENU 15

SENDERMENU. 15

Menu Bild 16

Menu Ton 17

Menu Uhrzeit 17

Menu Schutz 17

Menu Einrichten 17

Multimediafunktionen 18

Foto 18

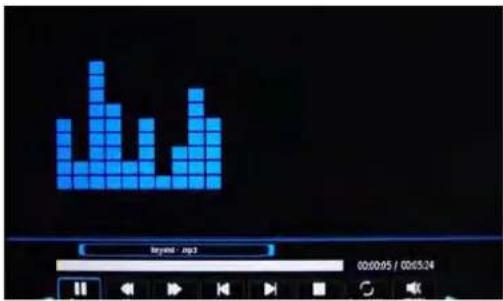

Musik 19
Film 19

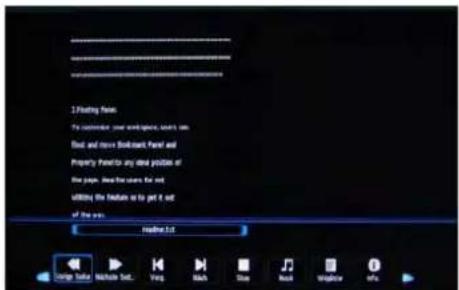

Text 19

EPG 20

Fehler eingrenzen und beheben 21

Technische Daten 21

Technische Spezifikationen des Fernsehgerätes 21

Wandmontage 22

Entsorgung von Altgeräten 22

Richtige Entsorgung des Produktes 22

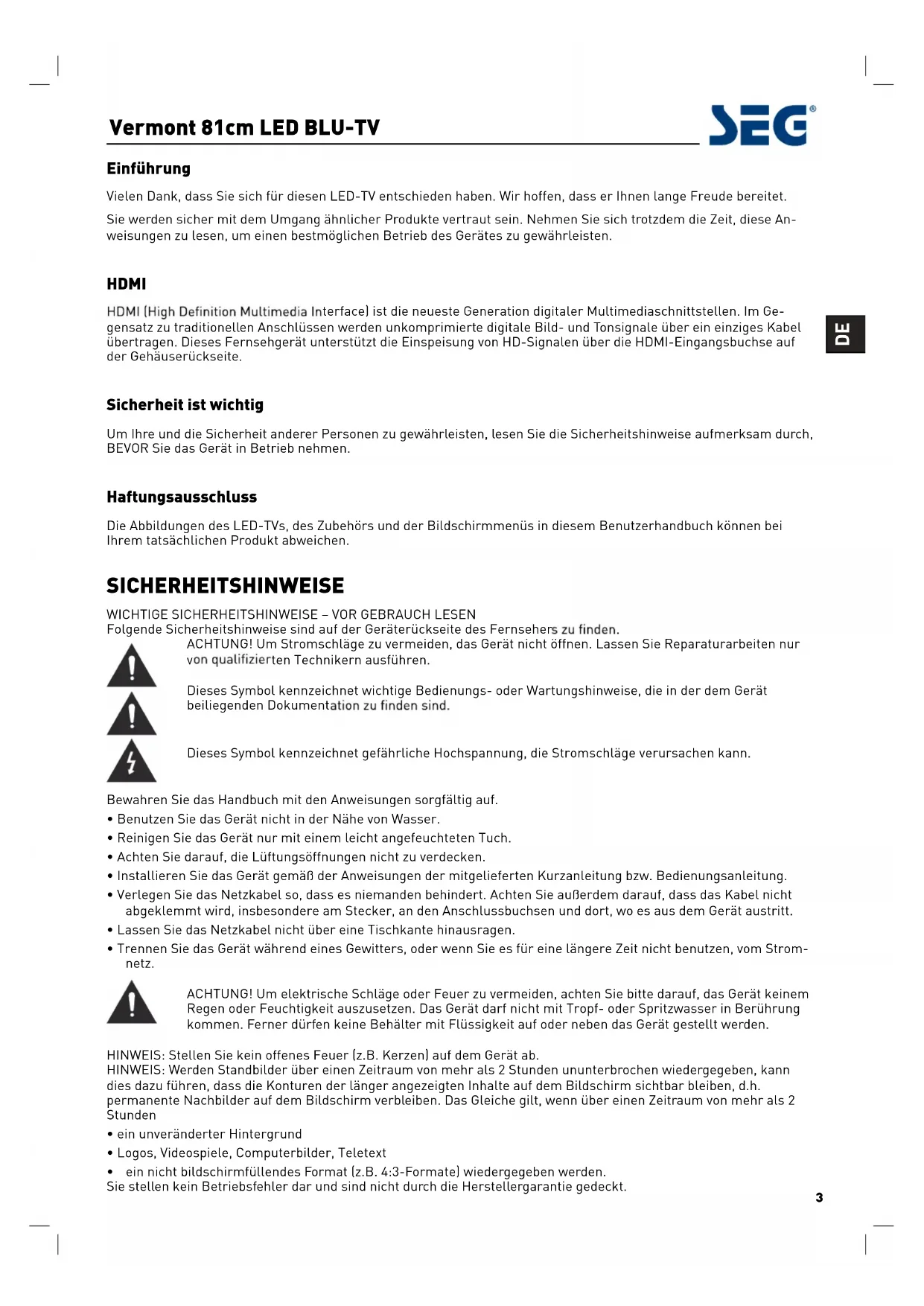

Einführung

Vielen Dank, dass Sie sich für diesen LED-TV entschieden haben. Wir hoffen, dass er Ihnen lange Freude bereitet.

Sie werden sicher mit dem Umgang ähnlicher Produkte vertraut sein. Nehmen Sie sich trotzdem die Zeit, diese Anweisungen zu lesen, um einen bestmöglichen Betrieb des Gerätes zu gewährleisten.

HDMI

HDMI (High Definition Multimedia Interface) ist die neueste Generation digitaler Multimediachnittstellen. Im Gegensatz zu traditionellen Anschlüssen werden unkomprimierte digitale Bild- und Tonsignale über ein einziges Kabel übertragen. Dieses Fernsehgerat unterstützt die Einspeisung von HD-Signalen über die HDMI-Eingangsbuchse auf der Gehäuserückseite.

Sicherheit ist wichtig

Um ihre und die Sicherheit anderer Personen zu gewährleisten, lessen Sie die Sicherheitshinweise aufmerksam durch, BEVOR Sie das Gerät in Betriebnehmen.

Haftungsausschluss

Die Abbildungen des LED-TVs, des Zubehörs und der Bildschirmmenü in thism Benutzerhandbuch konnen bei. Ihrem tatsächlichen Produkt abweichen.

SICHERHEITSHINWEISE

WICHTIG SICHERHEITSHINWEISE - VOR GEBRAUCH LESEN

Folgende Sicherheitshinweise sind auf der Geräterückseite des Fernsehers zu finden.

ACHTUNG! Um Stromschläge zu vermeiden, das Gerät nicht öffnen. Lassen Sie Reparaturarbeiten nur von qualifizierten Technikern ausführten.

Dieses Symbol kennzeichnet wichtige Bedienungs- oder Wartungshinweise, die in der dem Gerä beiliegenden Dokumentation zu finden sind.

Dieses Symbol kennzeichnet gefährliche Hochspannung, die Stromschläge verursachen kann.

Bewahren Sie das Handbuch mit den Anweisungen sorgfältig auf.

• Benutzen Sie das Gerät nicht in der Nähe von Wasser.
• Reinigen Sie das Gerät nur mit einem leicht angefeuchteten Tuch.
• Achten Sie darauf, die Lüftungsöffnungen nicht zu verdecken.
• Installieren Sie das Gerät gemäß der Anweisungen der mitgelieferten Kurzanleitung bzw. Bedienungsanleitung.
• Verlegen Sie das Netzkabel so, dass es niemanden behindert. Achten Sie außerdem darauf, dass das Kabel nicht abgeklemmt wird, insbesondere am Stecker, an den Anschlussbuchsen und Dort, wo es aus dem Gerät austritt.
• Lassen Sie das Netzkabel nicht über eine Tischkante hinausragen.
• Trennen Sie das Gerät während eines Gewitters, oder wenn Sie es für eine längerere Zeit nicht benutzen, vom Strom-netz.

ACHTUNG! Um elektrische Schläge oder Feuer zu vermeiden, achten Sieitte daraufuf, das Gerat keinem Regen oder Feuchtigkeit auszusetzen. Das Gerat darft nicht mit Tropf- oder Spritzwasser in Berührung kommt. Ferner durren keine Behalter mit Flüssigkeit auf oder neben das Gerat gestellt werden.

HINWEIS: Stellen Sie kein offenes Feuer (z.B. Kerzen) auf dem Gerät ab.

HINWEIS: Werden Standbilder über einen Zeitraum von mehr als 2 Stunden ununterbrochen wiedergegeben, kann dies dazu führen, dass die Konturen der länger angezeigten Inhalte auf dem Bildschirm sightbar bleiben, d.h. permanente Nachbilder auf dem Bildschirm verbleiben. Das Gleiche gilt, wenn über einen Zeitraum von mehr als 2 Stunden

ein unveränderter Hintergrund
- Logos, Videospiele, Computerbilder, Teletext
- ein nicht bildschirmfullendes Format (z.B. 4:3-Formate) wiedergegeben werden.

Sie stellen kein Betriebsfehler dar und sind nicht durch die Herstellergarantie gedeckt.

Dieses Gerät wurde unter Berücksichtigung aller gegenüber zu erfällenden Sicherheitsbestimmungen hergestellt. Folgende Sicherheitshinweise dieren zum Schutz gegen fahrlässigen Gebrauch und Folgeschäden.

• Ihr Fernsehgerät wurde vor dem Verlassen der Fertigungsstätte einer sorgfälligen Qualitätprüfung unterzogen. Dennoch konnen immer Fehler auftreten. Falls Sie Rauch, starke Hitzeentwicklung oder andere unerwartete Vorgänge wahrnehmen, trennen Sie das Gerät sofort vom Stromnetz.
• Stellen Sie stets sicher, dass das Gerät ausreichend beluftet ist. Stellen Sie es nie in der Nähe oder gar hinter einer Gardine auf.
• Das Gerät ist nach dem Ausschalten nicht stromlos. Um es vollständig stromlos zu machen,ziehen Sie den Netzstecker aus der Steckdose.
• Schlieben Sie das Gerät nur an ein Stromnetz an, das die Spezifikationen erfüllt, die auf der Plakette auf der Gehäuserückseite aufgedrucht sind.
  Die Steckdose muss sich in der Naze des Gerätes befinden und leicht zugänglich sein.
• Um eine Netzüberlastung zu vermeiden, schlieben Sie nicht mehrere Verbraucher gleichzeitig an dieselbe Steckdose an.
• Geräte der Schutzklasse 1 müssen an eine Wechselstromsteckdose mit Erdleiter angeschlossen werden.
• Halten Sie das Gerät von Nagetieren fern. Nagetiere beifen wurde Elektroleitungen durch.
• Halten Sie das Netzkabel immer am Stecker und niemals am Kabel, wenn Sie es aus der Steckdoseziehen.
• Stellen Sie das Gerät so auf, dass niemand über das Netzkabel stolpern oder darauf treten kann.
• Stellen Sie keine schweren Gegenstände auf die Kabel. Anderenfalls konnten sie beschädigt werden.
• Achten Sie darauf, dass sich die Kabel außerhalb der Reichweite von Kindern befinden. Es besteht Verletzungsgefahr.
• Stellen Sie das Gerät nicht in der Nähe von Wärmequellen auf. Durch Hitze kann die Gehäuseoberfläche bzw. das Netzkabel beschädigt werden.
• Der Bildschirm ist aus Kunststoff und kann leicht beschädigt werden. Seien Sie beim Aufheben gebrochener Kunststoffe vorsichtig, um sich nicht zu verletzen.
• Stell en Sie das Gerät nicht auf Oberflächen, die Vibrationen oder Erschüttierungen ausgesetzt sind.
• Trennen Sie das Gerät während eines Gewitters vom Stromnetz, undziehen Sie auch den Antennenstecker ab. Achtung! Berühren Sie den Antennenstecker nicht.
• Falls Sie das Gerät über einen längeren Zeitraum nicht verwenden,ziehen Sie zur Sicherheit das Netz-kabel aus der Steckdose.
• Das Gerät wird während des Betriebs warm. Decken Sie es nicht mit einer Decke oder Ähnlichem ab, um eine Überhitzung zu vermeiden. Die Luftungsschlitze)dürfen nicht verdeckt werden. Stellen Sie das Gerät nicht in die Nähe von Heizgeräten. Stellen Sie das Produkt nicht in direktes Sonnenlicht. Beim Aufstellen in einem Regal,lassen Sie mindestens 5 cm Abstand zu allen Seiten.
• Das Fernsehgeratarf nicht mit Wasser oder Feuchtigkeit in Berührungkommen. Gebrauchen Sie

deses Produkt NICHT in Feuchträumen wie Badezimmern, Kuchen oder in der Nähe von Schwimmbecken.

• Schalten Sie das Gerät aus, wenn Sie vermuten, dass Kondensflüssigkeit entstehen kann.
• Reparaturen dürfen nur von qualifizierten Technikern durchgeführt werden.
• Öffnen Sie das Gehäuse nicht. Eigenhändige Reparaturen können lebensgefährlich sein und Brände verursachen.
• Das Eindringen von Flüssigkeit in das Gerät kann schwere Schäden zur Folge haben. Schalten Sie das Gerät AUS, und trennen Sie es umgehend vom Stromnetz. Wenden Sie sich sofort an einen qualifizierten Techniker, bevör Sie das Produkt wieder gebrauchen.
• Entfernen Sie NICHT die Gehäuseabdeckungen. Im Gehäuseinnern befinden sich keine Bauteile, die eine Wartung Ihrseits erfordern. Außen dem verlieren Sie dadurch ihren Gewährleistungsanspruch. Das Öffnen des Gerätesarf nur durch Fachpersonal erfolgen.
• Kippen oder schütteln Sie das Gerät nicht. Anderenfalls können die internen Schaltkreise beschädigt werden. Handhaben und pflegen Sie die Fernbedienung sorgfältig, lessen Sie sie nicht fallen.
• Legen Sie keineheiten Gegenstände oder gar offense. Feuer auf oder in die Naze des Fernsehgerätes.
• Hohe Temperaturen können Kunststoffe schmelzen und Brand verursachen.
• Reinigen Sie das Fernsehgerät nur mit einem weichen und trockenen Tuch. Verwenden Sie NIEMALS Lösungsmittel oder Ole. Zum Reinigen von starken Verschmutzungen können Sie ein weiches Tuch verwenden, das leicht mit einem in Wasser verdünnten Reinigungsmittel angefeucht ist.

Vorsicht bei Verwendung von Kopfhörern

Laute Musik kann dauerhafte Gehorschaden verursachen. Verwenden Sie beim Horen des Tons über Kopfhörer keine hohen Lautstärkepegel, insbesondere, wenn Sie die Kopfhörer für eine längerere Zeit aufsetzen.

Aufstellungsord

Stellen Sie das Fernsehgerät entfernt von direkter Sonneneinstrahlung und starken Lichtquellen auf. Eine indirekte Beleuchtung wird für ein für die Augen angenehmes Fernsehen empfohlen. Mit Gardinen oder Rollos können Sie direkten Sonneneinfall auf den Bildschirm verhindern. Stellen Sie den Fernseher auf eine ebene und stabile Oberfläche. So schützen Sieihn davor, umzufallen.

Stellen Sie den Fernseher dort auf, wo er von anderen Gegenständen nicht umgestoßen werden kann, da er durch Stöße zerbrechen und der Bildschirm beschädigt werden kann. Achten Sie ebenso daraufuf, dass keine kleinen Fremdkörper durch die Lüftungsschlitze oder Gehäuseöffnungen in das Gerät gelangen können.

LED-Bildschirm

Trotz hoher Qualitätskontrollen kann es vorkommen, dass bei der Auslieferung des Bildschirms einzeln Bildpunkte nicht oder dauerhaft leuchten bzw. fehlerhaft angezeigt werden. Dabei handelt es sich nicht um eine Fehlfunktion.

Gerät und Zubehör

Fernseher

Fernbedienung Batterien für Fernbedienung

Video-Adapterkabel furYPbPr

Benutzerhandbuch

Das Verpackungsmaterial ist kein Kinderspielzeug! Halten Sie es außerhalb der Reichweite von Kindern. Kunststofffolien und -tuten können zu Erstickung führen!

Erste Schritte

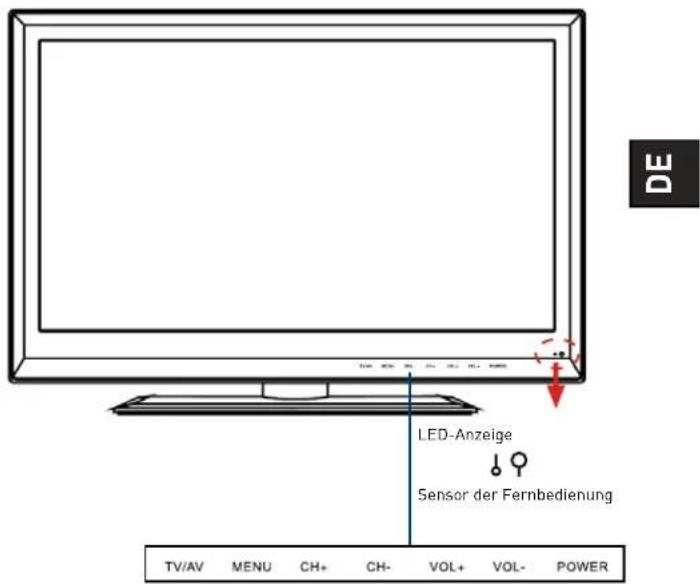

Ansicht von vorn

Fernbedienung

Das Aussehen der hier abgebildeten Fernbedienung kann von Ihr demodell abweichen.

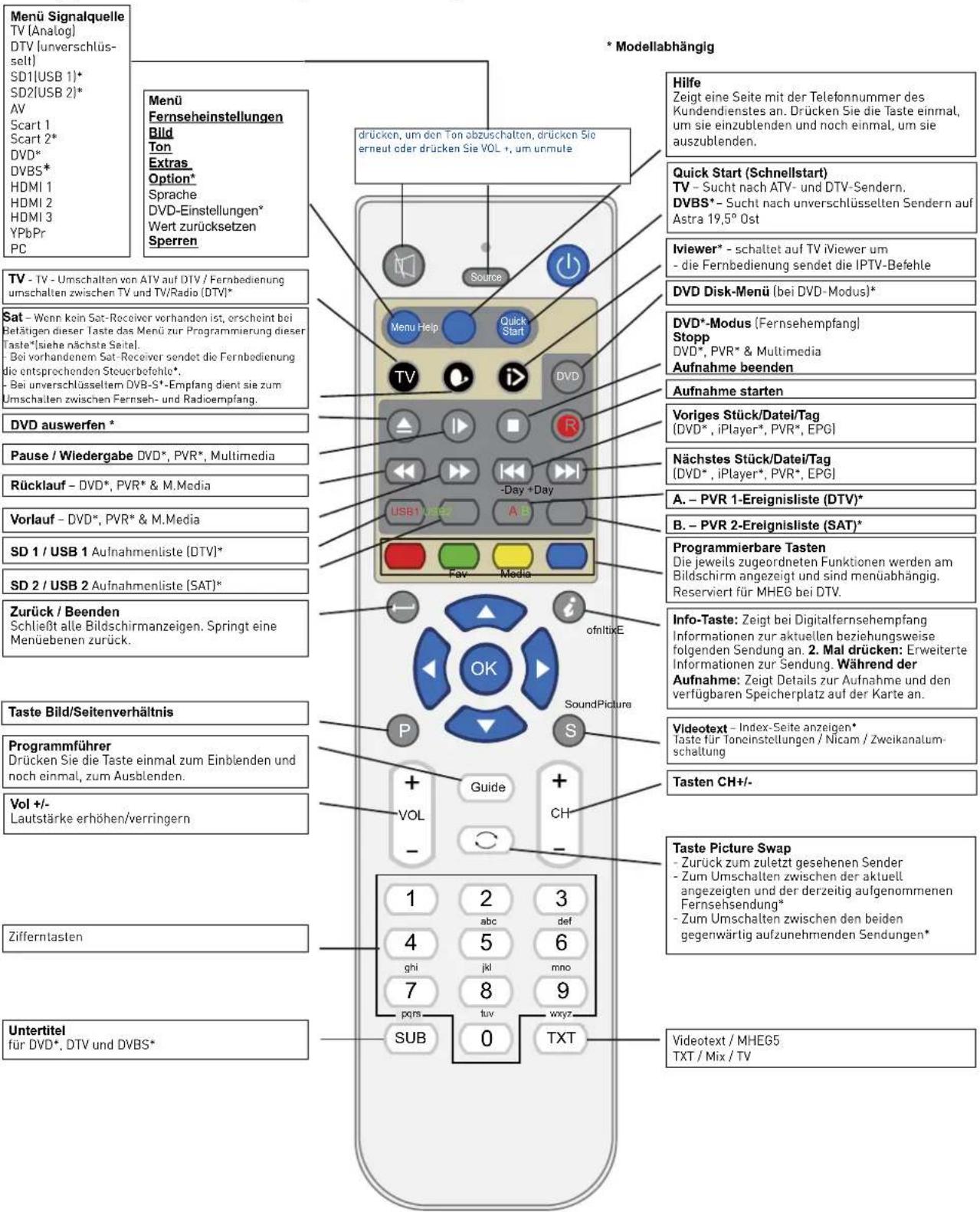

Funktionen der Fernbedienungstasten

Abhängig vom Modell Ihres Fernsehgerätes haben einige Tasten keine Funktion

Fernbedienung

Funktionen der Fernbedienungstasten

Abhängig vom Modell Ihres Fernsehgerätes haben einige Tasten keine Funktion

Fernbedienung (Fortsetzung)

Abhängig vom Modell Ihres Fernsehgerätes haben einige Tasten keine Funktion.

• Modellabhängig

These Taste dient zum Steuern des Fernsehgerätes.

These Taste dient zum Steuern eines Satellitenreceivers.

• Es stehen zahlreiche Betriebsarten zur Verfügung. Für Details, siehe unten.

These Taste dient zum Steuern des Internet Players.

• Nur für einige Fernsehgeräte und Digital Decoder verfügbar.

So programmieren Sie die Betriebsartentaste für einen Satellitenreceiver:

Die Sat-Taste O der Fernbedienung lasst sich folgendermaBen programmieren:

Programmierung, wenn Sie keinen Satellitenreceiver verwenden:

Drücken Sie die Taste und gleichzeitig 0.

Wenn Sie einen Satellitenreceiver mit Recorder besitzen: Drücken Sie die Taste und gemeinschaftig 1.

Wenn Sie einen High Definition-Satellitenreceiver besitzen (auch als .HD" bezeichnet):

Drucken Sie die Taste und gleichzeitig 2.

Wenn Sie einen digitalen Satellitenreceiver verwenden: Drücken Sie die Taste und gleichzeitig 3.

Wenn Sie diese Taste verwenden möchten, um das DVBS* Empfangsteil des Gerätes einzuschalten: *

Drücken Sie die Taste und gleichzeitig 4.

• Nicht alle Modelle besitzen ein DVBS Empfangsteil.

O + 0 ohne Satellitenreceiver
O + 1 Satellitenreceiver mit Recorder
O + 2 HD-Satellitenreceiver
O + 3 Digitaler Satellitenreceiver
O + 4 DVBS unverschlusselt

Batterien in die Fernbedienung einlagen

1. Offnen Sie die Batteriefachabdeckung auf der Rückseite der Fernbedienung. Schieben Sie den Riegel dazu vorwärts, und haben Sie die Abdeckung an.
2. Legen Sie die mitgelieferten Batterien unter Bechtung der Polarität (siehe Markierungen im Batteriefach) ein.
3. Setzen Sie die Abdeckung des Batteriefachs wieder ein.

Antenne anschließen

ACHTUNG! Trennen Sie den Fernseher und alle hieran angeschlossenen Geräte vom Stromnetz, bevor Sie Kabel anschließen oder abziehen.

Fernsehantenne anschlieben

Schlieben Sie das 75-Ohm-Koaxialkabel Ihrer Antennemit an die Antenneneingangsbuchse an. Wir empfehlen die Verwendung einer Außenantenne mit hohem Gewinn.

• In Gebieten mit schlechtem Empfang sollen den Sie einen Signalversteller verwenden.
• Wenn Sie die Antenna für mehrere Fernsehgeräte einsetzen möchten, müssen Sie eine Weiche einbauen (nicht im Lieferumfang enthalten).

Handhabung der Fernbedienung

Wenn Sie die Fernbedienung verwenden,richten Sie sie auf den Fernseher,und drucken Sie die gewünschten Tasten.Die maximale Reichweite betragt 6 Meter,and Si müssen sich innerhalb eines Winkels von 30^ von der Mitte des Fernsehgerates befinden.

HINWEIS: Sonneneinstrahlung oder starker Lichteinfall können die Signalübertragung von der Fernbedienung beeinträchtigen. Drehen Sie den Fernseher in einem solchen Fall von der Lichtquelle weg.

ACHTUNG! Lassen Sie die Batterien nicht dauerhaft in der Fernbedienung eingelegt. Sie konnen auslaufen und die Fernbedienung beschädigen. Überprüfen Sie sie von Zeit zu Zeit, und tauschen Sie sie ggf. aus.

ACHTUNG! Verwenden Sie keine entsprechenden Batterien gleichzeitig. Tauschen Sie immer alle Batterien gleichzeitig aus. Verwenden Sie stets zwei Batterien mit gleichem Ladestand.

ACHTUNG! Leere Batterien müssen behutsam gehandhabt und gemäß der geltenden Bestimmungen entsorgt werden. Batterien gehoren nicht in den Hausmull, und werfen Sie sie auch nicht ins Feuer.

ACHTUNG! Setzen Sie die Batterien keiner Hitze (z.B. Sonneneinstrahlung, Feuer o.ä.) aus.

External Geräte anschließen

These Bedienungsanleitung zeigt Ihnen, wie Sie ihren Fernseher am einfachsten und bestmöglich an externe Zusatzgeräte anschließen können. Die verschiedene Vorgehensweisen sind im Folgenden aufgelistet.

HDMI-Kabel

Sie konnen ihren Fernseher über ein HDMI-Kabel mit einem kompatiblen Gerät verbinden. Dadurch erhalten Sie die bestmögliche Bildqualität.

Schlieben Sie das Kabel an das HDMI-Gerät und an die HDMI-Buchse Ihres Fernsehgerätes an.

SCART-Kabel

Sie können ihren Fernseher über ein SCART-Kabel mit einem kompatiblen Gerät verbinden. Dabei wird das Bild-signal nach Komponenten übertragen, d.h. die Signale für rot, grün und blau (RGB) werden als getrennte Signale übertragen.

VGA-Kabel

Sie konnen ihren Fernseher als PC-Monitorenetzen. Dazu benotigen Sie ein VGA-Kabel. Ebenso konnen Sie den vom Personal Computer erzeugten Ton über die Lautsprecher Ihres Fernsehers abspielen.

Externe Geräte anschließen (Fortsetzung)

Externe Geräte anschlieben (Fortsetzung)

ANSCHLUSSE

Name Funktion	beschreibung
AC POWER IN Ar	schluss an das Wechselstromnetz
HDMI 1, 2, 3	Verbinden Sie diese Buchse mit dem HDMI-Anschluss Ihres DVD-Players oder Satellitenreceivers.
VGA	Verbinden Sie diese Buchse mit dem VGA-Ausgang der Grafikkarte Ihres PCs.
PC-IN PC-Audioeingang
mini YPbPr	Verbinden Sie diese Buchse mit dem YPbPr-Ausgang des externen Geräts.
RCA audio out Audioausgang für Audioverständ	Zum Anschlieben eines USB-Gerätes für die Wiedergabe von Multimedia-dateien
USB	Diese Buchse können Sie mit dem Scart-Ein- bzw.-Ausgang externer Geräte verbinden.
SCART	Anschluss für Antennenkabel bzw. Kabelfernsehen
RF	Hier schließen Sie die Kopfhörer an.
Ω Headphone	Hier schließen Sie die Kopfhörer an.
CI CI-Einschubfach (für Pay-TV-Karten)
Coax Ausgang für Audioverständ	ker

PC-Verbindung über VGA-bzw. HDMI-Kabel

Verwenden Sie ein VGA-Kabel (nicht im Lieferumfang enthalten), und verbinden Sie ihren Fernseher mit dem PC. Oder verwenden Sie anstelle ein HDMI-Kabel (sofern Ihr PC einen HDMI-Ausgang besitzt). Wenn Sie das HDMI-Kabel verwenden, müssen Sie keine zusätzliche Verbindung zur Übertragung des Tonsignals vom PC herstellen. Wenn Sie ein HDMI-auf-DVI-Kabel verwenden, müssen Sie hierzu allerdings das Audiokabel vom PC anschließen. Verbinden Sie alle Kabel vorsichtig, und achten Sie daraufauf, dass keine Stifte der Anschlussstecker verbogen werden.

Bei Verwendung eines VGA-Kabels

• Schalten Sie den Fernseher ein.
• Schalten Sie den PC ein.
• Wahlen Sie die Signalquelle PC/VGA. Bei Verwendung eines HDMI-Kabels
• Wahlen Sie die Signalquelle HDMI aus.

(Die abgebildeten Kabel gehoren nicht zum Lieferumfang)

Achtung!

Bevor Sie externe Geräte anschließen:

• Trennen Sie zuerst alle anzuschliebenden Geräte vom Stromnetz, um mögliche Schäden zu vermeiden.
• Stellen Sie sicher, dass Sie das richtige Kabel mit den wichtigen Buchsen verbinden.
• Stellen Sie sicher, daß alle Stec ker fest angeschlossen sind, bevor Sie die Geräte wieder an das Stromnetz anschließen.

PC-Verbindung

Eventuell muesse Sire Auflösung der G afikkar PCs auf eine kompatibltesaltusudnirtdas Bild rightig angezeigt wird. Schalten Sie ihren PC ein (zunachst mit Ihrem alten Monitor), und stellen Sie eine geeignete Bildschirmauflosung und eine Bildwiederholfrequency von 60 Hz ein. Schalten Sie ihren PC aus, und verbinden Sie ihn mit Ihrem Fernseher. Lassen Sie damit beide Geräte zunachst ausgeschaltet.

Videokamera und Videorecorder anschließen Videokamera

• Schlieben Sie das AV-Kabel an den Fernseher und an die Videokamera an.
• Schalten Sie die Videokamera und das Fernsehgeräte ein.
  Wahlen Sie die Signalquelle AV/CVBS aus.
  Daraufhin erscheint das von der Videokamera ausgesendete Bild. Hinweis:
• Wenn Sie die Videokamera über ein anderes Kabel anschlieben möchten,lesen Sie die Bedienungsanleitung ihrer Videokamera.

Videorecorder

• Schlieben Sie das Scart-Kabel an den Fernseher und an den Videorecorder an.
• Schalten Sie den Videorecorder und das Fernsehgeräte ein.
  Wahlen Sie die Signalquelle Scart aus.
• Daraufhin erscheint das vom Videorecorder ausgesende Bild

Hinweis:

• Wenn Sie den Videorecorder über ein anderes Kabel anschließen möchten,lesen Sie die Bedienungsanleitung Ihr's Videorecorders.

Verwenden Sie ein Scart-Kabel

(Die abgebildeten Kabel gehoren nicht zum Lieferumfang)

Mit einer Stereoganlage verbinden

Sie konnen den Ton des Fernsehgerätes auf ihre Stereoanlage (A) übertragen. Dazu verwenden Sie die Scart-Buchse. Für diese Anschlussart ist ein spezielles SCARTauf-RCA-Kabel erforderlich. [Lesen Sie auch die Hinweise in der Bedienungsanleitung zu ihrer Stereoanlage.] Wenn Sie einen Verträker bzw. Decoder mit Surround-Sound (B) verwenden möchten, verwenden Sie ein Scart- oder Scart-auf-RCA-Kabel.

{Die abgebildeten Kabel gehoren nicht zum Lieferumfang}

DVD-Player anschlieben

Sie können ihren DVD-Player wahlweise über ein SCART-oder ein HDMI-Kabel anschließen (nur, wenn das externe Gerät HDMI Unterstützung).

Die abgebildeten Kabel gehoren nicht zum Lieferumfang) Bei Verwendung eines SCART-Kabels

Schalten Sie den Fernseher ein.
- Schalten Sie den DVD-Player ein.
- Wahlen Sie die Signalquelle SCART aus. Bei Verwendung eines HDMI-Kabels
Wahlen Sie die Signalquelle HDMI aus.

Common-Interface-Einschub

COMMON-INTERFACE-EINSCHUB VERWEN-DEN

Common-Interface

Der Common-Interface-Einschub (Cl) dient zur Aufnahme von CA-Modulen und einer Smart-Card für Pay-TV und Zusatzdienste. Wenden Sie sich an ihren Pay-TV-Anbieter, um weitere Informationen über die Module und Abonnements zu erhalten.

HINWEIS: CA-Module und Smart-Cards gehören nicht zum Lieferumfang.

ACHTUNG! Schalten Sie Ihr Fernsehgerät aus, bevor Sie ein Modul in den Cl-Einschub stecken, und setzen Sie die Smart-Card in das CA-Modul ein.

1. Schalten Sie den Fernseher ein, und wahlen Sie die Signalquelle „DTV" aus.
2. Wird das CA-Modul erkannt, erscheint folgende Nachricht: „Common Interface Module inserted". Warten Sie einen Moment, bis die Karte aktiviert wird.
3. Wahlen Sie den gewünschten digitalen Pay-TV-Sender aus.
4. Daraufhin werden Detailinformationen zur Verwendung der Smart-Card angezeigt.
5. Betätigen Sie die Taste OK, um das Kartenmenu anzuzeigen. Weitere Informationen entnahmen Sieitte Ihrhem Handbuch zum betreffenden Modul.
6. Wenn Sie das Modul entnehmer, erscheint die folgenden Nachricht. "Common Interface module removed".

Automatische Installation

LED-TV ein-/ausschalten

LED-TV einschalten

Drücken Sie den Ein-/Ausschalter am LED-TV beziehungsweise die Taste auf der Fernbedienung. Daraufhin leuchtet die Standby-Anzeige grün auf.

LED-TV ausschalten

Drücken Sie den Ein-/Ausschalter am LED-TV beziehungsweise die Taste auf der Fernbedienung. Daraufhin leuchtet die Standby-Anzeige rot auf.

Wenn Sie ihren LED-TV zum ersten Mal einschalten, erscheidt der Assistant zur Erstinstallation (siehe folgende Abbildung):

Stellen Sie sicher, dass Sie die Antenne an Ihr Fernsehgerät angeschlossen haben und dass sich ihre Fernbedienung in der Betriebsart TV befindet [drücken Sie dazu die Taste ], und schalten Sie das Fernsehgerät ein, indem Sie die Taste drucken. Daraufhin entscheidt der Assistenz zur Erstinstallation.

Drücken Sie die Taste OK auf der Fernbedienung, um die Sendersuche zu starten. Dabei werden alle verfügbaren Analog- und Digitalsender gesucht und abgespeichert.

Um den Assistenten zur Erstinflation zu einem späteren Zeitpunkt erneut aufzurufen, drücken Sie die Taste Quick Start.

Menu Signalquelle

Drücken Sie die Taste Source auf der Fernbedienung oder die Taste TV/AV am LED-TV, um die Signalquelle zu wahlen.

Drucken Sie die Taste Source der Fernbedienung.

Drücken Sie die Tasten , um die gewünschte Signal-elle hervorzuheben.

Drucken Sie OK, um sie auszuwahlen.

Menüeinstellungen

1. Schalten Sie Ihrn LED-TV ein.
2. Drucken Sie die Taste MENU auf der Fernbedienung.
3. Mithilfe der Tasten und konnen Sie durch das Menu blättern.
4. Drücken Sie die Taste EXIT, um das Menu zu verlassen.

SENDERMENU

Hier konnen Sie nach verfügbaren Sendern suchen und eine Reihe senderspezifischer Optionen einstehen. (Wahlen Sie z.B. die Signalquelle DTV aus)

BILDMENU

Über这意味着 Menu können Sie die Bildparameter einstellen.

(Wahlen Sie z.B. die Signalquelle DTV aus)

TONMENU

Hier können Sie die Einstellungen für den Ton und besondere Effekte vornehmen. (Wahlen Sie z.B. die Signalquelte DTV aus)

UHRZEITMENU

Hier konnen Sie zahlreiche Optionen zur Uhrzeit einstellen. (Wahlen Sie z.B. die Signalquelle DTV aus)

SCHUTZMENU

Hier können Sie zahlreiche Optionen zum Sperren bestimmter Funktionen einstellen. (Wahlen Sie z.B. die Signalquelle DTV aus)

EINRICHUNGSMENU

Hier konnen Sie zahlreiche Optionen einstellen. (Wahlen Sie z.B. die Signalquelle DTV aus)

SENDERMENU

Drücken Sie die Tastes und das Menu SENDER auszuwahlen (siehe nachfolgende Abbildung), und drucken Sie die Tastes, um es zu öffnen.

Das Menu SENDER enthalt die folgenden Optionen:

Automatische Abstimmung

Drücken Sie die Taste OK, um das Sprachmenu zu öffnen, und drücken Sie die Tasten «▶», um die gewünschte Abstimmung auszuwahlen. Drücken Sie anschließend die Taste▼, und wahren Sie mit den Tasten▲▼▲▶ Ihr Land aus. Drücken Sie die Taste OK, um die automatische Sendersuche zu starten.

DTV-Manuelle Abstimmung

Uber diese Funktion konnen Sie einen Digitalsender manuell abstimmen.

ATV-Manuelle Abstimmung

Über diese Funktion konnen Sie einen Analogsender manuell abstimmen.

Drücken Sie die Taste OK, um das Menu „ATV - Manuelle Abstimmung" zu öffnen.

Aktueller Sender: Wahlen Sie einen Speicherplatz aus, unter dem Sie den Sender speichern möchten.

Fernsehnorm: Wahlen Sie zwischen PAL, AUTO und SECAM.

Tonübertragung: Wahlen Sie zwischen I, BG und DK.

Suchen: Drücken Sie die Tasten um die manuelle.
Suche durchzufahren.

Feinabstimmung: Drücken Sie die Tasten um eine Feinabstimmung durchzufahren.

AFC: Automatische Freqenznachregelung ein/aus

schalten von Sendern mithilfe der Tasten CH + / - ubersprungen.

Sender bearbeiten	Öffnet das Fenster „Sender bearbeit- ten“, in dem Sie ihre Sender verwalten [löschen, umbenennen, verschieben usw.] können.
Signalinfor- mation	Blendet Informationen zur Signalstär- ke und -qualität ein (nur bei Digital- fernsehen).
CI- Informationen	Blendet Informationen über die einge- legte CI-Karte ein (sofern vorhanden).

Sender bearbeiten

Drucken Sie die Taste OK, um das Menu „Sender bearbeit

ten" zu öffnen [siehe folgende Abbildung].

Löschen: Wahlen Sie einen Sender aus, und drücken Sie die ROTE Taste.

Umbenennen: Wahlen Sie den gewünschten Analgsender aus, und drucken Sie die GRÜNE Taste, umihn umzubenennen.

Verschieben: Wahlen Sie einen Sender, und drücken Sie die GELBE Taste. Daraufhin können Sie mithilfe der Tasten "arrow up" "arrow down" den Sender auf die gewünschte Position verschiben und mit der GELBEN Taste die Funktion beenden und die aktuellen Einstellungen speichern.

Überspringen: Wahlen Sie einen Sender aus, und drükken Sie die BLAUE Taste, umihn zu markieren. Ist der Sender zum Überspringen markiert, wird er beim Um-

Menu Bild

Bildmodus: Wahlen der Optionen Standard, Dynamisch, Individuell und Mild.

Hinweis: Die Optionen Kontrast, Helligkeit, Farbe und Scharfe sind nur verfügbar und einstellbar, sofern Sie den benutzerteirdemodus verwenden.

Kontrast: Zum Einstellen des Unterschieds zwischen den hellsten und dunkelsten Bildbereichen.

Helligkeit: Zum Einstellen der globalen Bildhelligkeit.

Farbe: Zum Einstellen der Farbe.

Scharfe: Erhöhen Sie diesen Wert, um scharfe Kanten und Ränder zu erhalten; verringern Sieihn, um weiche Ränder zu erhalten

Farbton: Hierüber stellen Sie die Fernsehnorm NTSC bzw. NTSC Playback).

Farbtemperatur: Wahlen Sie eine der Optionen Kalt, Normal und Warm.

Rauschunterrückung: Wahlen Sie eine Rauschunterdrückung: Aus, Niedrig, Mittel, Hoch und Standard.

Menu Ton

Soundmodus: Wahlen Sie eine der Optionen Standard, Musik, Film, Sport und Individuell. Hinweis: Die Hohen, Basse und Balance können nur individuell eingestellt werden, wenn Sie den benutzerdefinierten Soundmodus gewählt haben.

Hohen: Zum Einstellen der relativen Intensitäten der hoheren Frenzen.

Basse: Zum Einstellen der relativen Intensitäten der tieferen Frenquenzen.

Balance: Stellen Sie das Lautstärkeverhältnis zwischen dem linken und dem rechten Laatsprecher ein.

Autom. Lautstärke: Wahlen Sie EIN, damit die Lautstärke automatisch geregelt wird.

SPDIP-Modus: Wahlen Sie für die Ausgabe des digitalen coaxialen Tonausgangs zwischen den Einstellungen AUS/PCN und AUTO aus.

AD-Switch (Audio Descriptor): Wahlen Sie zwischen AUS und Ein [Ton für sehbehinderte, bei Digitalfern-sehen und nur wenn angeboten]. Bei Auswahl EIN kann die AD-Lautstärke wie gewünscht eingestellt werden.

Menu Uhrzeit

Uhr: Zeigt die Uhrzeit und das Datum an, wenn der TV Sender diese Funktion untersucht (Autofunktion, nicht anwähl- oder einstellbar).

Zeitzone: Wahlen Sie die Zeitzone Ihres Standortes aus.

Einschlaf-Timer: Wahlen Sie eine Countdown-Zeit, nach der sich das Gerät automatisch ausschaltet: 10min, 20min, 30min, 60min, 90min, 120min, 180min, 240min und Aus

Auto-Standby: Wahlen Sie für die automatische Standby-Funktion AUS oder Sie können die automatische Abschaltung nach 3, 4 oder 5 Stunden erfolgen setzen.

OSD-Dauer: Hier legen Sie fest, wie lange das Bildschirmenu eingeblendet bleiben soll.

Menu Schutz

System sperren: Schaltet die Systemsperre ein bzw. aus.

Hinweis: Sie müssen den Code eingeben, um diese Menu bedienen zu können (voreingestellter Code: 0000).

Kennwort festlegen: Wenn Sie den Code bereits geändert haben, müssen Sie den aktuellen Code eingeben.

Neu: Geben Sie das neue Kennwort ein.

Bestätigen: Geben Sie das neue Kennwort ein.

Sender sperren: Wahlen Sie mithilfe der Tasten ▲▼ den gewünschten Sender aus, und drücken Sie die GRÜNE Taste auf der Fernbedienung, umihn zu sperren.

Hinweis: Um gesperste Sender führen zu können, müssen Sie Ihr Kennwort eingeben.

Jugendschutz: Hierüber konnen Sie die Kindersicherung einstellen (Digitalfernsehsender muss Funktion unterstützen).

Tastensperre: Wenn Sie diese Funktion aktivieren, werden die Tasten am Fernsehgerät gespert.

Menu Einrichten

OSD-Sprache: Hier stellen Sie die Menüsprache ein.

VT-Sprache: Hier können Sie den notwendigen Zeichensatz für eine lesbare Darstellung auswahlen.

Gehörlosenhilfe: Schaltet die Gehörlosenhilfe ein bzw. aus [Digitalfernsehen muss Funktion untersätzen].

Seitenverhältnis: AUTO, 4:3, 16:9 Zoom1, Zoom2, Original (nicht für alle Betriebsarten verfügbar) und PointToPoint (nicht für alle Betriebsarten verfügbar).

Blauer Bildschirm: Schaltet den blauen Bildschirm bei fehlenden Eingangssignal ein bzw. aus.

Erstinstallation: Öffnet den Installationsassistenten.

Werkseinstellungen wiederherstellen: Wahlen Sie JA oder NEIN, um die werksseitig voreingestellten Standardwerte wiederherzustellen.

Multimediafunktionen

Drücken Sie die Taste Source, um das Menu zur Auswahl der Signalquelle einzublenden. Wahlen Sie die Option MEDIA, und drücken Sie die Taste OK, um das Multimediae einzublenden (siehe Abbildung oben).

Schlieben Sie das USB-Gerät an, und wahlen Sie den Dateotyp, den Sie abspielen möchten: FOTO, MUSIK, FILM oder TEXT. Drücken Sie anschließend die Taste OK, um das Menu zu öffnen und den Ordner auszuwahlen, in dem sich die gewürschten Dateien befinden.

Exit - kehrt zum vorgen Ordner bzw. Menu zurück

Drücken Sie die Taste Wiedergabe/Pause, um eine Dateivorschau zu erhalten.

Drücken Sie die Tasten auf/ab/links/rechts zur Auswahr, und drücken Sie die Taste OK, um die Wiedergabe zu starten bzw. um den Ordner zu öffnen. Drücken Sie die Taste OK, um die Dateien in Vollbildansicht abzuspielen. Drücken Sie während der Vollbildansicht die Taste OK, um das Navigationsmenü unter am Bildschirm einblenden, oder drücken Sie die Taste Stopp, um zur Daten-iste zurückzukehren.

Hinweis: Drücken Sie die ROTE Taste, um Dateien zu Löschen.

Foto

Fotos detrachten

Drücken Sie die Tasten ↓ in die gewünschte Option im Navigationsmenu zu wahlen, und drücken Sie die Taste OK, um sie auszufahren.

Pause: Foto-Wiedergabe vorübergehend anhalten bzw. wieder fortsetzen.

Voriges/Nachstes: Zeigt das vorge bzw. nächste Foto an.

Stopp: Beendet die Foto-Wiedergabe.

Wiederholen: Wahlen Sie eine der Wiederholfunktionen REPEAT ALL (Alles wiederholen), REPEAT 1 (Aktuelles wiederholen) und OFF (Aus).

Musik: Zum abspielen bzw. vorübergehenden Anhalten der Musikwiedergabe.

Wiedergabeliste: Zeigt die Wiedergabeliste an.

Info: Zeigt Informationen zur aktuellen Datei an.

Drehen: Zum Drehen des Fotos im oder gegen den Uhrzeigersinn.

Zoom: Vergroßert bzw. verkleinert die Ansicht.

Ansicht verschieben: Verschiebt den vergroßerten Bild-ausschnitt.

Musik

Musik abspielenden

Drücken Sie die Tasten, im die gewünschte Option im Menu zu wahlen, und drücken Sie die Taste OK, um sie auszufahren.

Pause: Zum Abspielen bzw. vorübergehenden Anhaltend der Musikwiedergabe.

SR/SV: Schneller Rücklauf bzw. Vorlauf

Voriges/Nachstes:Vorige bzwnachste Datei abspielen.

Stopp: Beendet die Musikwiedergabe.

Wiederholen: Wahlen Sie eine der Wiederholfunktionen REPEAT ALL (Alles wiederholen), REPEAT 1 (Aktuelles wiederholen) und OFF (Aus).

Stumm: Ton stumm schalten

Wiedergabeliste: Zeigt die Wiedergabeliste an.

Zeitsuche: Spielt die Musik bzw. das Hörspiel ab der festgelegten Spielzeit ab.

Film

Film abspielen

Drücken Sie die Tasten, die gewünschte Option im Menu zu wahlen, und drücken Sie die Taste OK, um sie auszufahren.

Pause: Filmwiedergabe vorübergehend anhalten bzw. fortsetzen.

SR/SV: Schneller Rücklauf bzw. Vorlauf

Voriges/Nachstes:Vorige bzw.nachste Datei abspielen.

Stopp: Stoppt die Filmwiedergabe.

Pkt A-B: Legen Sie einen Abschnitt innerhalb des Films fest. Punkt Å ist der Anfang des Abschnitts, Punkt B das Ende. Drücken Sie OK zum Abbrechen.

Wiedergabeliste: Zeigt die Wiedergabeliste an.

Zeitlupe vor: Gibt den Film in Zeitlupe wieder. Drücken Siell amihn wieder mit normaler Geschwindigkeit abzuspielen.

Einzelbild: Springen Sie mit dieser Option schnell durch den Film.

Zeitsuche: Spiel den Film ab der festgelegten Spielzeit ab.

Zoom: Vergroßert bzw. verkleinert die Ansicht.

Seitenverhältnis: Wahlen Sie die Grübe der Bildschirm-anzeige.:

Ansicht verschieben: Verschiebt den vergroßerten Bild-ausschnitt.

Text

Textdateien anzeigen

Vorige/nachste Seite: Springt zur vorgen bzw. nachsten Seite.

Voriges/Nachstes: Springt zur vorgen bzw. nachsten Datei.

Musik: Zum Abspielen bzw. vorübergehenden Anhaltend der Musikwiedergabe.

Wiedergabeliste: Zeigt die Wiedergabeliste an.

Info: Zeigt Informationen zur aktuellen Datei an.

Stopp: Beendet die Textanzeige.

EPG

Drucken Sie die Taste GUIDE, um den elektronischen Programmführer einzublenden.

Drücken Sie die Tasten , um die Sendung auszuwahlen, die Sie über den Programmführer aufzeichnen möchten.

Display: Drücken Sie die GRÜNE Taste, um Informationen zur Sendung einzublenden.

Erinnerung: Drücken Sie die BLAUE Taste, um das Menu „Erinnerung" einzublenden. Zu Beginn der Sendung schaltet das Fernsehgerät automatisch auf den betreffenden Sender um.

Fehler eingrenzen und beheben

Auftretende Probleme konnen Sie anhand der folgenden Tabelle eingrenzen und lose:

	GNUSÖLMOTPMYS
Kein Bild, kein Ton Stellen Sie sichher, dass der Fernseher richtig angeschlossen ist. ÜberprüfenSie, ob der Fernseher mit einer Funktionierenden Steckdose verbunden ist.Vergewissern Sie sich, dass die Stromversorgung eingeschaltet ist.
Kein Bild	Schalten Sie den Fernseher ein. Überprüfen Sie alle Kabelverbindungen. Stellen Sie sicher, dass die Antenne bzw. die externen Zusatzgeräte richtig angeschlossen sind. Drücken Sie die Taste SOURCE, um eine andere Signalquelle auszuwahlen.Schalten Sie den Fernseher ein- oder aus.
Keine Tonwiedergabe	Drücken Sie die Taste MUTE, um die Stummschaltung ggf. zu deaktivieren.Schalten Sie auf einen anderen Sender um, um zu sehen, ob das Problem fort-besteht. Drücken Sie die Taste V+, um den Ton lauter zu stellen.
Kein Bild bei bestimmenSendern	Stellen Sie sicher, dass Sie den richtigen Sender eingestellt haben. Richten Sie die Antenne aus.
Keine Farbe bei bestimmenSendern	Sehen Sie nach, ob das Problem bei anderen Sendern ebenfalls besteht. Wahlen Sie die geeignete Fernsehnorm, und überprüfen Sie die Bildeinstellungen.
Verschneites Bild, Geisterbilderr	Stellen Sie sicher, dass die Antenne richtig angeschlossen ist. Stellen Sie sicher, dass die Antenne intakt ist. Versuchen Sie, die Antenne anders auszurichten oder an einem anderen Ort aufzustellen.

Falls keiner der o.a. Lösungsansätze Hilfe verschafft, schalten Sie den Fernseher aus und anschließend wieder ein. Sollte dies auch nicht halten, wenden Sie sich an unseren Kundendienst.

HINWEIS: Wartungs- und Reparaturarbeiten dürfen nur von qualifizierten Servicetechnikern durchgeführt werden. Öffnen Sie niemals das Gehäuse des Fernsehgerätes, da im Gehäuseinnern lebensgefährliche Hochspannung zu finden ist, die u.U. auch Brände verursichen kann.

Technische Daten

Die technischen Daten Ihres Fernsehgerätes konnen von den hier beschriebenen abweichen, da wir uns im Rahmen technischer Verbesserungen und Weiterentwicklung vorbehalten, sie zuändern.

Technische Spezifikationen des Fernsehers

Fernsehnorm	PAL/SECAM/BG/DK/I
Tonübertragungsnorm	BG/DK/I
Bildschirmgroße	32" [Bildschirmdiago-nale]
Auflösung	1920 x1080 Pixel (RGB)
Antenneneingang	75 Ohm (unsymme-trisch)
Audio-Ausgangsleistung	2 x 6 W
Stromversorgung	100 - 240 V-, 50/60 Hz
Leistungsaufnahme	< 110 W
Stromverbrauch bei Standby	< 1 W
Gewicht	9.20 kg

Technische Daten der Fernbedienung

Typ Infrarot
Reichweite 5m
Empfangswinkel 30°(horizontal)
Batterien 2 Stück 1,5	V, Grüße AAA
Abmessungen 48 x 193 x 20 mm
Gewicht 120 Gramm(ohne Batterien)

Wandmontage

1. Zuerst mussen Sie den Standfuß abmontieren. Legen Sie den Fernseher flach auf eine gepolsterede Unterlage.
2. Entfernen Sie die fünf Schrauben auf der Rückseite des Fernsehers, um das noch befestigte Teil des Standfußes zu losen.
3. Entfernen Sie den Standfuß und die Schrauben, und verwahren Sie alles an einem sicheren Ort.
4. Montieren Sie den Fernseher mit vier Schrauben auf die VESA-Halterung.

Dieses Gerät ist VESA-kompatibel und kann mit einem VESA-Wandmontagekit mit einer Aufnahme von 200 x 100 mm befestigt werden. Befestigen Sie das Gerät gemäß der Anweisungen des Wandmontagekits (optionales Zubehor).

4 Bohrungen, Schraubengröhe MB6 x 15

Entsorgung von Altgeräten

Richtige Entsorgung des Produktes

Dieses Symbol bedeutet, dass这点es Produkt nicht über den Hausmull entsorgt werden darf. Sie sind fur das Recycling und die getrennte Entsorgung von Altgeräten verantwortlich. Geben Sie Altgeräte an die dafür eingerichteten Sammelstellen zurück. Um

herauszufinden, wo Sie das Produkt recyceiln konnen, wenden Sie sich an ihre ortliche Müllabfuhr oder die Umweltbehörde.

Der durchgestrichene Abfalleimer bedeutet, dass Batterien bzw. Akkus nicht über den Hausmull entsorgt und an damit eingerichteten Sammelstellen abgegeben werden mues

Hg Cd Pb

Pb

Falls die Batterie bzw. der Akku einen hoheren als laut Batterieverordnung 2006/66/EC zulässigen Anteil Blei (Pb), Quecksilber (Hg) und/oder Cadmium (Cd) enthalt, müssen unter dem durchgestruichen Abfalleimer die chemischen Symbole für Blei (Pb), Quecksilber (Hg) und Cadmium (Cd) abgedruckt werden.

Durch die umweltgerechte Entsorgung der Batterien tragen Sie aktiv zum Umweltschutz bei und halten, dass unser Planet und die Menschheit gesund bleiben.

Für Detailinformationen zur umweltgerechten Entsorgung und Recycling wenden Sie sich an ihre Müllabfuhr, die städtischen Recycling-Stellen oder an ihren Fachhändler.

Dieses Gerät entspricht den Europäischen Richtlinien hinsichtlich Sicherheit und Störfestigkeit.

Es erfüllt die folgenden EU-Richtlinien:

En55013:2001+A1:2003+A2:2006

EN55020: 2007

EN61000-3-2: 2006 EN61000-3-3:1995+A1:2001+A2:2005

EN55022:2006[CLASS-A]

EN55024:1998+A1:2001+A2:2003

Hersteller:

Schmid Electronics GmbH

In Durrfeldslach 3

D-66780 Rehlingen-Siersburg (Deutschland)

Fon: +49[0]6835 92350-0

Fax: [phone]

Herstellergarantie

Wir freuen uns, dass Sie sich für den Kauf eines modernen Gerätes unseres Houses entschieden haben und wünschen Ihnen viel Spaß mit diesen Produkt. Die Fertigung von solchen Geräten ist ein komplexer Vorgang, den wir durch ständige Qualitätskontrollen begleiten. Dadurch können wir die hohe Qualität unserer Produkte gewährleisten. Für den Fall, dass Sie dennoch eine berechtigte Beanstandung haben, gewährren wir eine Garantie für die Dauer von 2 Jahren ab Kaufdatum nach den nachfolgenden Bedingungen:

1. These Garantie berührt nicht ihre gesetzlichen Gewährleistungsansprüche als Verbraucher gegenüber dem Verkauf der Gewährte werden durch diese von uns gewährte Herstellergarantie nicht eingeschrankt.
2. Die von uns gewährte Herstellergarantie hat nur Gültigkeit für den privaten Gebrauch des Gerätes und innerhalb der Bundesrepublik Deutschland.
3. Die Garantiedauer beträgt 2 Jahre ab Kaufdatum.
4. Wahrend der Garantiedauer umfasst die kostenlose Leistung nach unserer Wahl die Instandsetzung Ihres Gerätes oder den Austausch gegen ein gleichwertiges Gerät, die bei uns anfallenden Arbeitslöne, sowie Materialkosten und Transportkosten des Gerätes innerhalb der Bundesrepublik Deutschland.
5. Mochten Sie eine Beanstandung geltend machen, so empfehlen wir Ihnen grundsatzlich, sich zunachst mit unserer Hotline in Verbindung zu setzen. Zur Instandsetzung des Gerätes senden Sie diese bitte mit beiliegender Retourenkarte an unser Servicecenter. Eine kurze Beschreibung ihrer Beanstandung ware sehr hilfreich und unterstützt die rasche Serviceabwicklung (Reparatur und Rücklieferung) des Gerätes.

Unsere Hotline erreichen Sie unter der folgenden Servicenummer

0180 / 3 73 40 00

(Festnetzpreis: 0,09 Euro / Min., Mobilfunkpreis max. 0,42 Euro, as-id.de)

oder per E-mail:

oder schreiben Sie uns:

Sertronics GmbH

Ostring 60

D-66740 Saarlouis-Fraulautern

1. Die Retourenkarte füllen Sieitte wie folgt aus:

Im Feld „Absender" tragen Sieitte Ihren kompletten Namen mit Anschrift und Postleitzahl ein. Die Empfängeranschrift ist schon auf dem Retourenaufkleber vorgedruckt. Kleben sie den Retourenaufkleber gut sightbar auf dem Paket auf. Das verpackte Gerät übergeben Sieitte einem Paketzusteller „Deutsche Post" bzw. einer Abgabestelle „Deutsche Post". Um das Produkt auf dem Transport optimal zu schützen, solten Sie möglichst die Originalverpackung nutzen, Erkennbar nicht transportsicher verpackte Geräte konnen wir leider nicht annehmen. Mit dem Retourenaufkleber ist die Einsendung fur Sie kostenlos. Die Kosten fur die Rücklieferung des Gerätes übernehmen wir fur Sie.

7.itte erbringen Sie den Kaufnachweis. Hierzu genugt das Original des Kassenzettels, welches Sie dem Gerät bei der Einsendung beifugen. Ohne Kaufnachweis konnen wir leider keine kostenlosten Garantieleistungen erbringen. Geht uns ein Gerät ohne Kaufnachweis zu, erhalten Sie von uns einen Kostenvoranschlag fur die Reparatur. Entscheiden Sie sich gegen eine Reparatur, so liefern wir das Gerät an Sie zurück. Fur den Transport und die Ausarbeitung des Kostenvoranschlags müssen wir Ihnen in thisem Falle eine Pauschale in Rechnung stellen.

1. Ausgetauschte Teile verbleiben in unserem Servicezentrum und werden nach unserem Ermessen vernichtet.

2. Die Garantie erlischt, wenn das Gerät von Ihnen oder einem nicht von uns autorisierten Dritten geöffnet und/oder Veränderungen an dem Gerät vorgenommen worden sind.

3. Kein Garantieanspruch besteht:

■ bei unsachgemäßer Behandlung
■ bei mechanischer Beschädigung des Gerätes von außen
■ bei Transportschäden
■ bei Bedienungsfehlern
- bei Aufstellung des Gerätes in Feuchträumen oder im Freien
- bei Verschleif (z.B. Batterien, Akku, u.a.)
■ bei Schäden, die auf höhere Gewalt, Wasser, Blitzschlag, Überspannung zusückzuführren sind
- bei übermäßiger Nutzung, insbesondere bei anderer als privater Nutzung
■ bei Missachtung der Bedienungsanleitung
■ wenn das Gerät keinen technischen Defekt aufweist
- bei Pixelfehlern die innerhalb der in der ISO Norm 13406-2 (Pixelfehlerklasse II) festgelegten Toleranzen liegen.
- wenn Typenschild und / oder Seriennummer entfernt wurden.

1. Zur Verifizierung Ihres Anspruches und, um eine zeitnahe Bearbeitung zu gewährleisten, senden Sie unsitte in jeder Fall den gesamten Verpackungsinhalt inklusive aller Zubehörteile zu. (z.B. Fernbedienung, Ständer, Wandhalterungen, A/V-Kabel usw.)
2. Die Garantie umfasst keine weitergehende Haftung unserersects, insbesondere keine Haftung für Schäden, die nicht am Gerät selbst entstanden sind oder die durch den Ausfall des Gerätes bis zur Instandsetzung entstehen (z.B. Wegekosten, Handlingkosten, etc.). Notre gesetzliche Haftung, insbesondere nach dem Produktthaftungsgesetz, wird hierdurch nicht eingeschrankt oder ausgeschlossen.
3. Von uns erbrachte Garantieleistungen verlangern die Garantiefrist von 2 Jahren ab Kaufdatum nicht, auch nicht hinsichtlich eventuell ausgetauschter Komponenten.

Herstellergarantie

eenschlichen haben und wirschen ihren viel Spal mit demseim Produkt. Die Fertigung von den Fall, dass Sie democh eine aerechtigte Beemanstangung haben, gewinnen wir eine Garantie für die Dauer von 2 Jahren ab Kaufdatum nach den nachfolgenden Bedingungen

1. Deas Garantie berdurt nicht ihre gesetzlichen Gewährleistungsansprüche als Verbrauchere gegenüber dem Verkauf der Rechte werden durch das von uns

Unsre Hotline erreichen Sie unter der folgenden Servicenummer

m : x = 1 或 3x + 4y + 1 = 0

eunsenrnnnns nss, aes sse fprn der Kauf eines moderner Gerabies unsneses henscienen haben und wirschen them viel Spas mit dems Prdkt. Die Fertigung von den Fall, dass Si democh eine berechtigte Beanstandung haben, gewahren wir eine darlte fur die Dauer von 2 Jahren an Kauftdatum nach den nachfolgenden Bedhugungen:

1. Derse Garantie berührt nicht ihre gesetzlichen Gewährleistungsansprüche als Verbraucher gegenüber dem Verkauf der. These Rechte werden durch das von uns gewährende Herstellunggarantie nicht eingeschraftet.

3 3
3. Die Garantietdauer beräg 2 Jahre ab Kaukdatum
4.6.3 4.7.1 4.7.2 4.7.3 4.7.4 4.7.5 4.7.6 4.7.7 4.7.8 4.7.9 4.7.10 4.7.11 4.7.12 4.7.13 4.7.14 4.7.15 4.7.16 4.7.17 4.7.18 4.7.19 4.7.20 4.7.21 4.7.22 4.7.23 4.7.24 4.7.25 4.7.26 4.7.27 4.7.28 4.7.29 4.7.30 4.7.31 4.7.32 4.7.33 4.7.34 4.7.35 4.7.36 4.7.37 4.7.38 4.7.39 4.7.40 4.7.41 4.7.42 4.7.43 4.7.44 4.7.45 4.7.46 4.7.47 4.7.48 4.7.49 4.7.50 4.7.51 4.7.52 4.7.53 4.7.54 4.7.55 4.7.56 4.7.57 4.7.58 4.7.59 4.7.60 4.7.61 4.7.62 4.7.63 4.7.64 4.7.65 4.7.66 4.7.67 4.7.68 4.7.69 4.7.70
mnnnne nnnnne nnnnne nnnnne nnnnne nnnnne nnnnne nnnnne nnnnne nnnnne nnnnne nnnnne nnnnne nnnnne nnnnne nnnnne nnnnne nnnnne nnnnne nnnnne nnnnne nnnnne nnnnne nnnnne nnnnne nnnnne

#

043 5080107

der schreiben Sie uns

Sertronic AG

CH-8957 Spreitenbach

2 : x^ ( x) = y^ ( x) : 2 : x^ ( x) = y^ ( x) : y = 10( x)

1. Bitt erbringen Si den Kaufnachweis. Heryzu genugt das Original des Kassen- zettels welches Si dem Gerat bei der Einendung beitugen. Ohne Kaufnachweis konnen wir laeder keine kostenlosen Garantieleungen erbringen. Gehn uns ein Gerarre. Eschieren Si sich aen den Reparatur, so liefern wir das Gerat an Die Sereuruck. Fur den Transport und die Ausarbeitung des Kostenvoranschlags messen wir lmen in thisem Faite une Pauschale in Rechnung stellen.

2. Ausgelausche Teile verbleibten in unserem Servicezentrum und werden nach un-
   serrum Ernssenen vernichtet.

3. Die Garantie eritscht, wenn das Gerät von lnen oder einem nicht von uns auto risierten Dritten geifnet und/oder Veränderungen an dem Gerät vorgenommen worden sind.

4. Kein Garantiante pruch bestehlt bei unschachgemasser Beschandlung

beiTransportsschaden

aetnne nnnnne ennnnne nee eae

bei Schaden, die auf hohere Gewalt Wasser, Blitzschlag. Über

1. Die Garantie umfasst keine wertgehande Haftung unsererSeits,insbesondere Kei

nnd Austal des Geraies bis zur Instandsetzung enstehen 12 B. Wegekosten, Hand- ingkosten, etc.) Unere gesetzliche Haftung, insbesondere nach dem Produktihalfungsgeeiz, wird hierdurch nicht eingeschränkt oder ausgeschlitten.
12. Von uns erbrachte Garantieleistungen verlängern die Garantierfrist von 2 Jahren ab Kaudefdatum nicht, auch nicht hinschlich eventuell ausgelauchter Komponenten.

-

Contents

Schmid Electronics GmbH

In Durrfeldslach 3

Schmid Electronics GmbH

In Durrfeldslach 3

D-66780 Rehlingen-Siersburg [Allemagne]

Tél: +49{0}6835 92350-0

Fax:[phone]

Garantie du fabricant

CH - 8957 Spreitenbach

Schmid Electronics GmbH

In Durrfeldslach 3

D-66780 Rehlingen-Siersburg (Germania)

CH - 8957 Spreitenbach
