Produkttyp	Tragbares CD-Radio
Marke	Sony
Modell	ZS-YN7L (ZSYN7L)
Abmessungen (B x H x T)	Ca. 455 × 214 × 180 mm
Netzbetrieb	230 V AC, 50 Hz
Batteriebetrieb	6 Batterien R14 (C) (nicht enthalten)
Stromverbrauch	16 W
Kompatible CD-Formate	Audio-CD (CDDA), ATRAC-CD (ATRAC3/ATRAC3plus), MP3-CD
Radio	FM, MW und LW – 40 Senderspeicher
CD-Wiedergabefunktionen	Programmierung (20 Titel), Zufallswiedergabe, Wiederholung, Lesezeichen, Gruppenwiedergabe, m3u-Playlist
Schlaffunktion	Einstellbare Abschaltautomatik (10, 20, 30, 60, 90, 120 Min.)
Audioverstärker	Klangfeldauswahl (4 Modi) + MEGA BASS Bassverstärkung
Max. Ausgangsleistung	4,6 W
Lautsprecher	2 × 8 cm, 3,2 Ω
Anschlüsse (ZS-YN7L)	Line-Eingang (Stereoklinke), optischer Digitalausgang (CD)
Kopfhöreranschluss	Kopfhörer (Stereoklinke)
Pflege und Reinigung	Reinigen Sie die Linse mit einem Gebläse; Gehäuse mit einem weichen, leicht mit Seifenwasser befeuchteten Tuch
Sicherheit	Nicht Regen oder Feuchtigkeit aussetzen; Laserstrahlung gefährlich für die Augen; Gehäuse nicht öffnen
Reparatur	Nur von einem qualifizierten Fachmann durchführen lassen
Mitgeliefertes Zubehör	Netzkabel, Fernbedienung, SonicStage-CD-ROM, Installationsanleitung

Häufig gestellte Fragen - ZSYN7L SONY

Wie spiele ich eine Audio-CD auf dem Sony ZSYN7L ab?

Öffnen Sie den Deckel des CD-Fachs durch Drücken von OPEN. Legen Sie die CD mit dem Etikett nach oben ein, schließen Sie den Deckel durch Drücken von PUSH CLOSE. Drücken Sie ▶II (oder ▶ auf der Fernbedienung), um die Wiedergabe zu starten.

Wie höre ich Radio?

Drücken Sie RADIO•BAND•AUTO PRESET, um das Band auszuwählen (FM, MW oder LW). Halten Sie die Taste TUNE + oder - gedrückt, um automatisch zu suchen. Für manuelle Abstimmung drücken Sie wiederholt TUNE + oder -.

Wie stelle ich den Sleep-Timer ein?

Drücken Sie während der Wiedergabe mehrmals SLEEP, um eine Dauer zu wählen: 10, 20, 30, 60, 90 oder 120 Minuten. Das Gerät schaltet sich nach Ablauf der Zeit automatisch aus.

Wie programmiere ich die Wiedergabereihenfolge der Titel?

Drücken Sie im Stoppmodus MODE, bis PGM angezeigt wird. Drehen Sie das Multifunktionsrad, um einen Titel auszuwählen, und drücken Sie ENTER/MEMORY. Wiederholen Sie dies für bis zu 20 Titel. Drücken Sie ▶II, um die programmierte Wiedergabe zu starten.

Wie füge ich einem Titel ein Lesezeichen hinzu?

Halten Sie während der Wiedergabe des Titels die Taste ▶II (oder BOOKMARK auf der Fernbedienung) gedrückt, bis Bookmark Set erscheint. Um alle markierten Titel abzuspielen, wählen Sie im Stoppmodus mit der Taste MODE den Modus Bookmark.

Warum ist kein Ton zu hören?

Überprüfen Sie, ob die Lautstärke eingestellt ist (VOLUME + oder -). Wenn Sie Kopfhörer verwenden, trennen Sie diese, um über die Lautsprecher zu hören. Stellen Sie sicher, dass die Quelle (CD oder Radio) korrekt ausgewählt ist.

Wie verbessere ich den Radioempfang?

Richten Sie für FM die Teleskopantenne aus. Für MW/LW richten Sie das Gerät selbst aus. Halten Sie das Gerät von Fernsehern oder Mobiltelefonen fern. Wenn bei FM weiterhin Störungen auftreten, drücken Sie MODE, bis Mono angezeigt wird.

Was tun, wenn die CD nicht gelesen wird und 'No disc' angezeigt wird?

Überprüfen Sie, ob die CD mit dem Etikett nach oben eingelegt ist. Reinigen Sie die Disc mit einem weichen Tuch von der Mitte nach außen. Wenn es sich um eine CD-R/RW handelt, stellen Sie sicher, dass sie finalisiert wurde. Bei Kondensation warten Sie etwa eine Stunde.

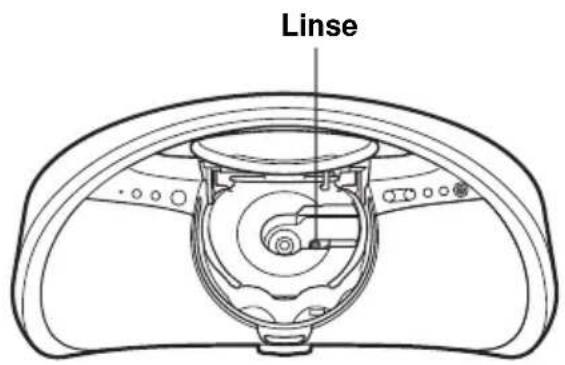

Wie reinige ich das Gerät?

Verwenden Sie zur Reinigung der CD-Linse ein Gebläse (im Handel erhältlich). Für das Gehäuse und die Bedienelemente verwenden Sie ein weiches, leicht mit einer milden Reinigungslösung befeuchtetes Tuch. Verwenden Sie keine Lösungsmittel wie Alkohol oder Benzin.

Kann ich ein externes Gerät an den ZSYN7L anschließen?

Ja, das Modell ZS-YN7L verfügt über einen LINE IN-Anschluss (Stereoklinke) zum Abspielen von Fernsehern, Videorecordern oder MiniDisc-Playern. Es verfügt auch über einen OPTICAL DIGITAL OUT-Ausgang zum Aufnehmen einer Audio-CD auf einen MiniDisc- oder DAT-Recorder.

BEDIENUNGSANLEITUNG ZSYN7L SONY

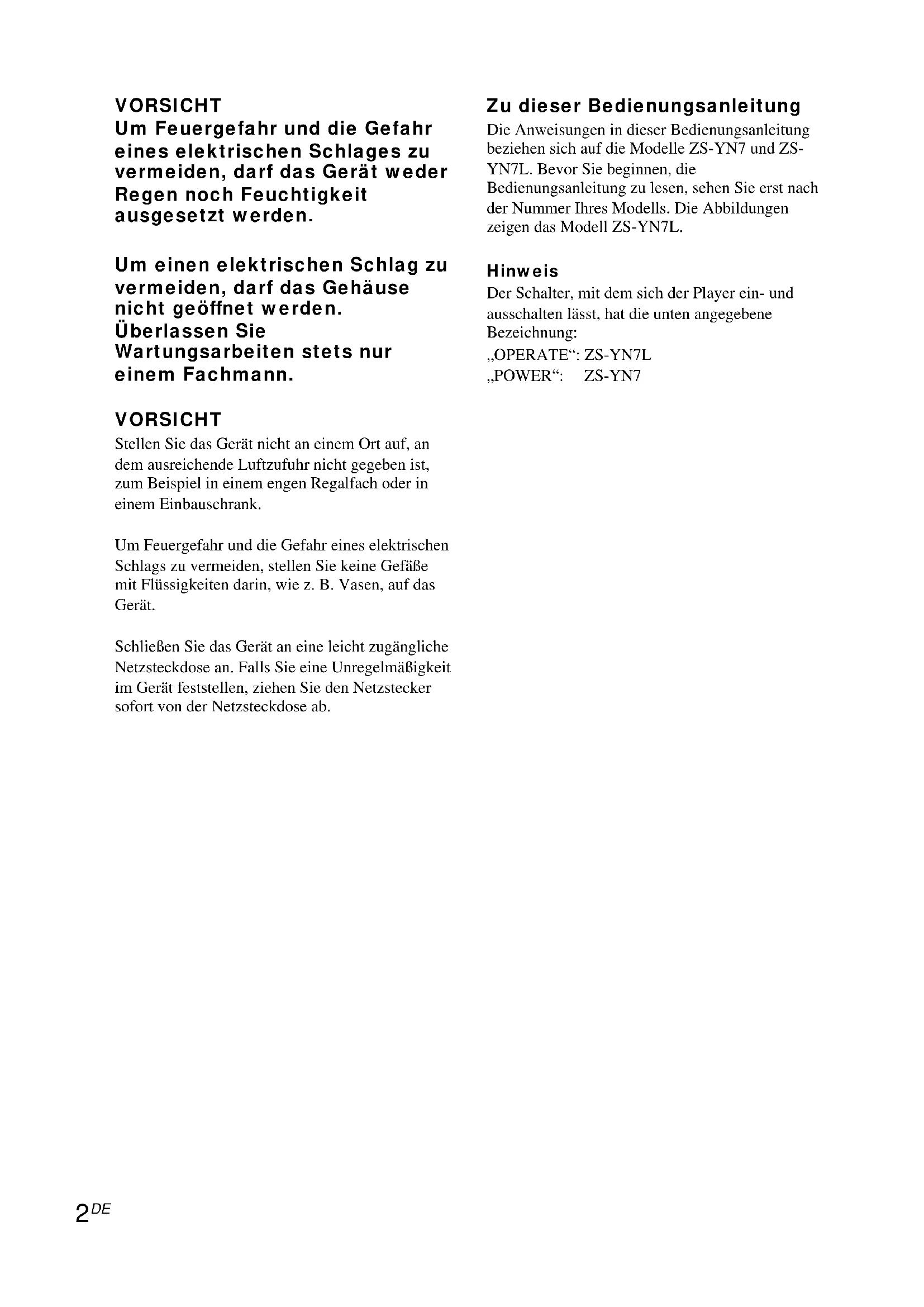

Bedienungsanleitung Seite 2 ^DE

In diesem Handbuch wird beschrieben, wie Sie den Player verwenden. Informationen zur mitgelieferten Software SonicStage finden Sie im „Installations- und Bedienungshandbuch.“

Atrac3plus

ZS-YN7

ZS-YN7L

FR

DE

AVERTISSEMENT

Um Feuergefahr und die Gefahr eines elektrischen Schlages zu vermeiden, darf das Gerät weder Regen noch Feuchtigkeit ausgesetzt werden.

Um einen elektrischen Schlag zu vermeiden, darf das Gehäuse nicht geöffnet werden. Überlassen Sie Wartungsarbeiten stets nur einem Fachmann.

VORSICHT

Stellen Sie das Gerät nicht an einem Ort auf, an dem ausreichende Luftzufuhr nicht gegeben ist, zum Beispiel in einem engen Regalfach oder in einem Einbauschrank.

Um Feuergefahr und die Gefahr eines elektrischen Schlags zu vermeiden, stellen Sie keine Gefäße mit Flüssigkeiten darin, wie z. B. Vasen, auf das Gerät.

Schließen Sie das Gerät an eine leicht zugängliche Netzsteckdose an. Falls Sie eine Unregelmäßigkeit im Gerät feststellen, ziehen Sie den Netzstecker sofort von der Netzsteckdose ab.

Zu dieser Bedienungsanleitung

Die Anweisungen in dieser Bedienungsanleitung beziehen sich auf die Modelle ZS-YN7 und ZS-YN7L. Bevor Sie beginnen, die Bedienungsanleitung zu lesen, sehen Sie erst nach der Nummer Ihres Modells. Die Abbildungen zeigen das Modell ZS-YN7L.

Hinweis

Der Schalter, mit dem sich der Player ein- und ausschalten lässt, hat die unten angegebene Bezeichnung:

„OPERATE“: ZS-YN7L

„POWER“: ZS-YN7

Inhalt

Wiedergeben vieler Musiktitel auf einer selbst erstellten CD 4

Grundfunktionen

Wiedergeben einer CD 6

Radioempfang 10

Der CD-Player

Das Display 12

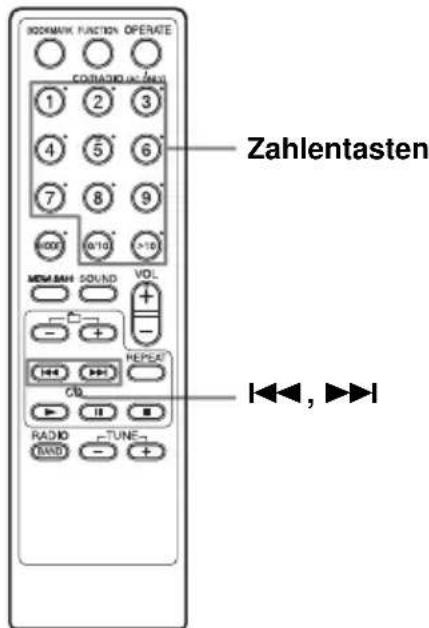

Ansteuern eines bestimmten Titels...... 13

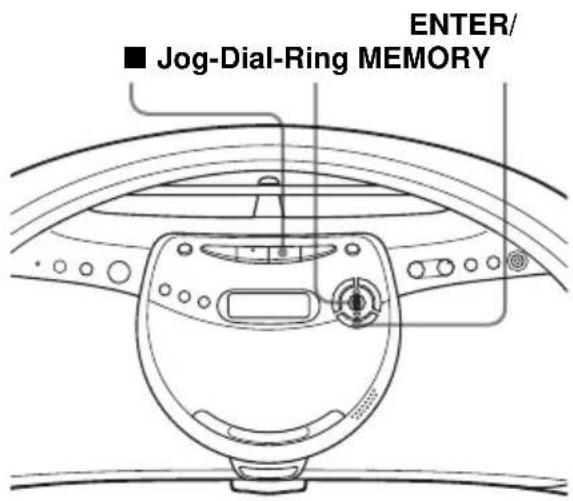

Suchen nach den gewünschten Titeln/Dateien 14

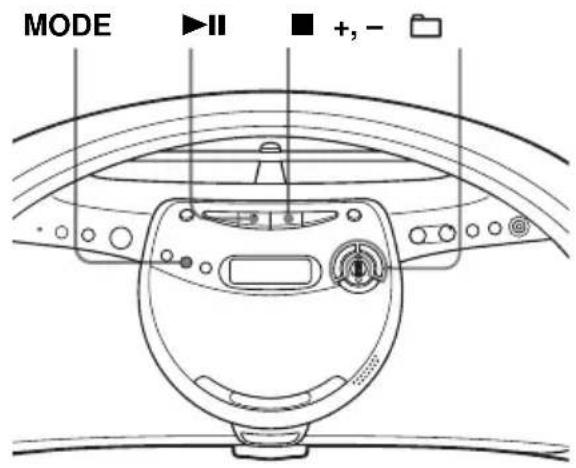

Wiedergeben einer bestimmten Gruppe (nur ATRAC-CDs/MP3-CDs) 15

Wiedergabe eines einzelnen Titels (Einzeltitelwiedergabe)...... 16

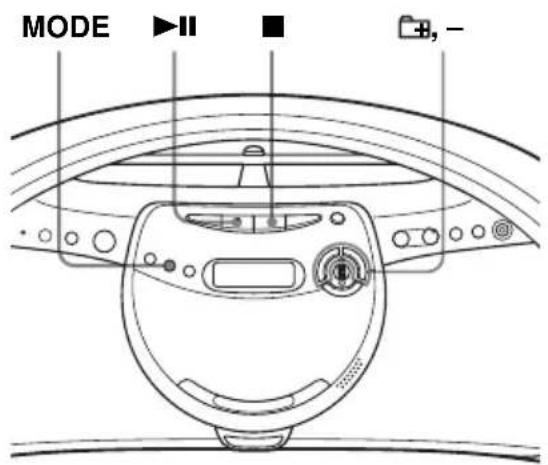

Wiedergabe von Titeln in willkürlicher Reihenfolge (Shuffle Play) 16

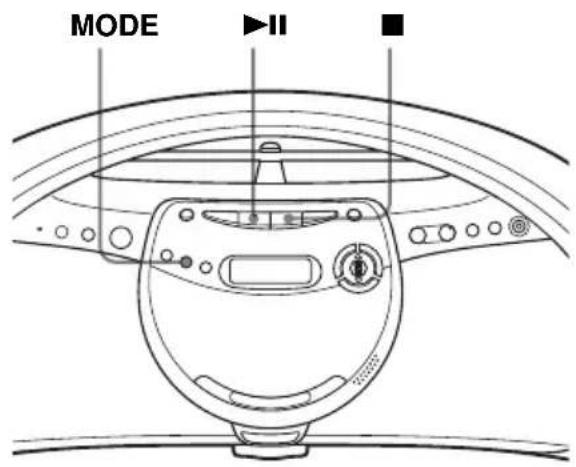

Wiedergabe von Titeln unter Verwendung von Lesezeichen (Bookmark Track Play) 17

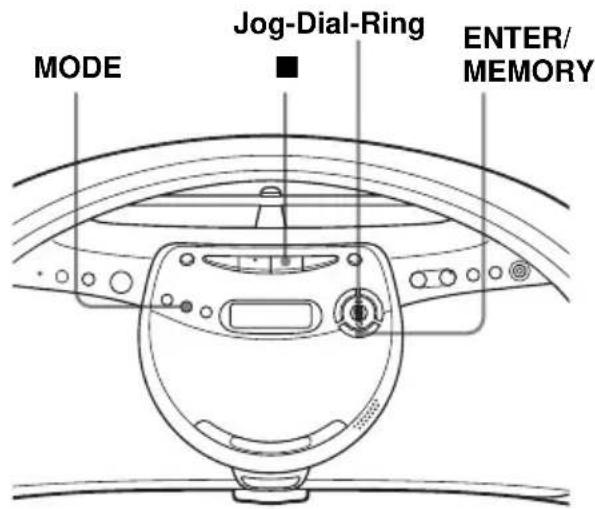

Wiedergabe bestimmter Wiedergabelisten (M3u Play List Play) (nur MP3-CDs) ..... 18

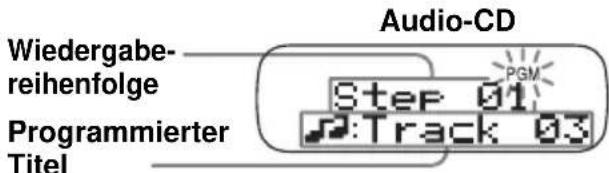

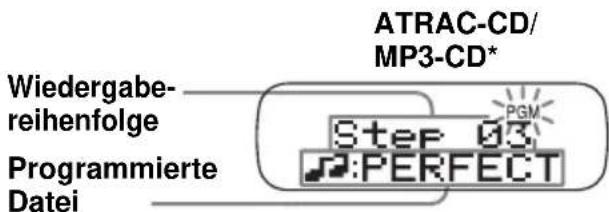

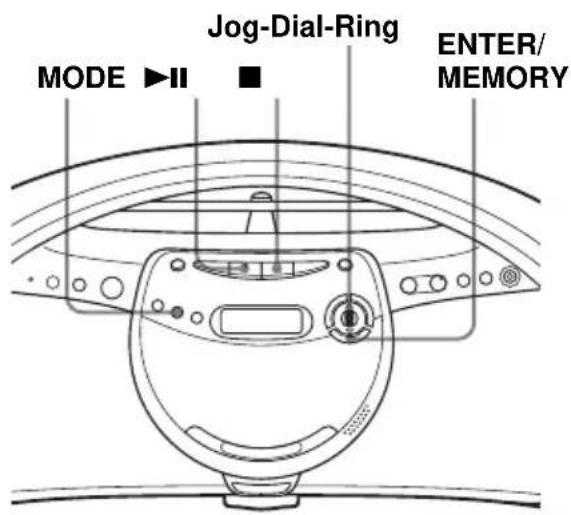

Zusammenstellen eines eigenen Programms (Programme Play) ...... 19

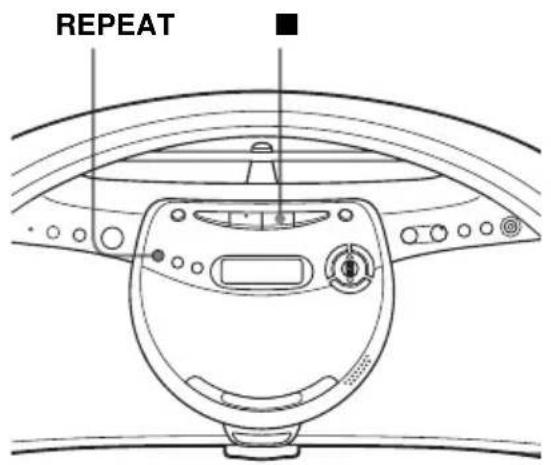

Wiederholte Wiedergabe von Titeln (Repeat Play) 20

Das Radio

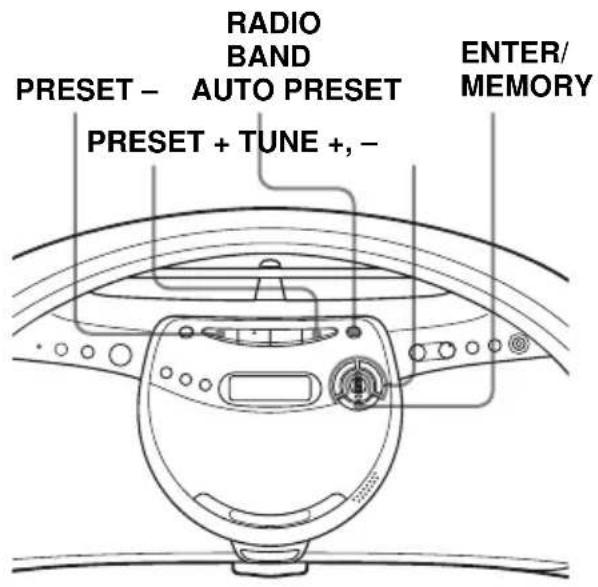

Speichern von Radiosendern 21

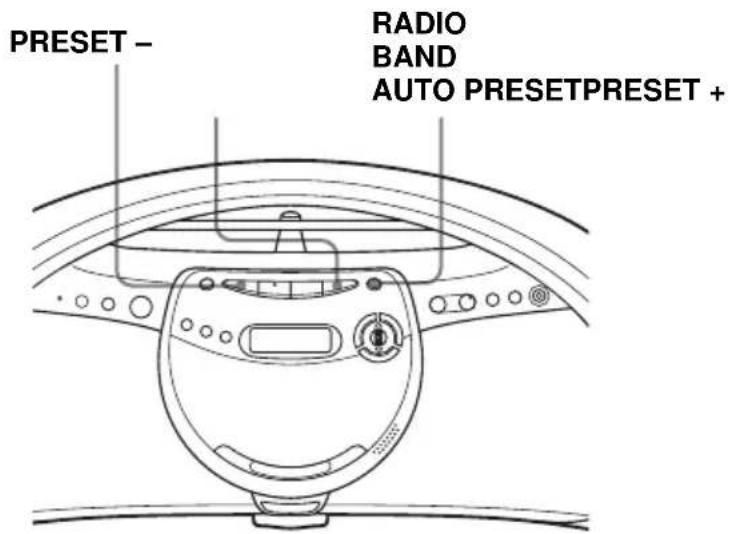

Wiedergeben gespeicherter Radiosender ..... 22

Die Klangbetonung

Auswählen der Klangbetonung 23

Der Timer

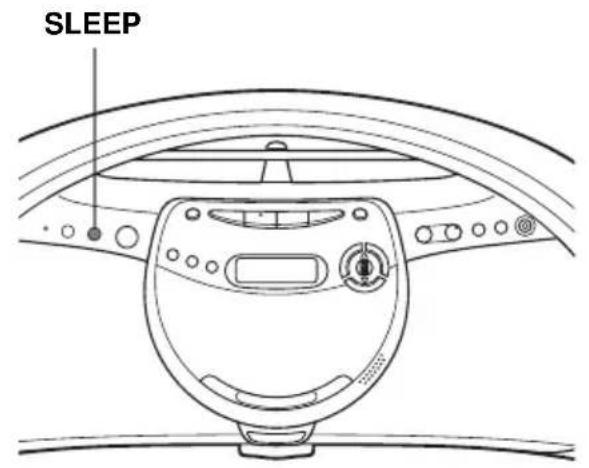

Einschlafen mit Musik.... 24

Vorbereitungen

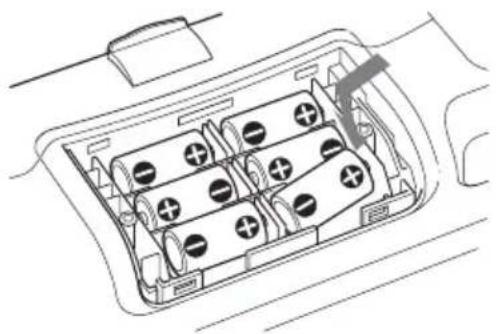

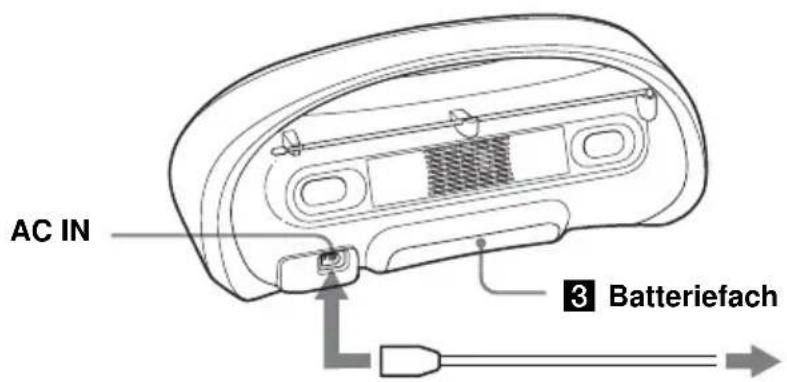

Auswählen der Stromquellen 25

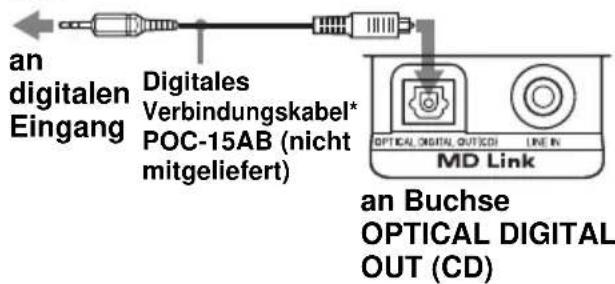

Anschließen zusätzlicher Komponenten (nur ZS-YN7L) 26

Zusätzliche Informationen

Sicherheitsmaßnahmen 28

Störungsbehebung 29

Wartung 31

Technische Daten 32

Index 33

Wiedergeben vieler Musiktitel auf einer selbst erstellten CD

Neben den herkömmlichen Audio-CDs können Sie auch so genannte „ATRAC-CDs“ wiedergeben. Das sind CDs, die Sie mit der mitgelieferten Software SonicStage selbst erstellen. Mithilfe von SonicStage können Sie etwa 30 Audio-CDs* auf einer CD-R oder CD-RW aufzeichnen. Im Folgenden sehen Sie eine kurze Übersicht zum Wiedergeben von Musik auf einer ATRAC-CD.

Installieren Sie SonicStage auf Ihrem Computer.

SonicStage ist eine Software, mit deren Hilfe Sie CDs selbst erstellen, und zwar aus Musiktiteln, die Sie von Audio-CDs und dem Internet auf den Computer heruntergeladen haben. Sie können die Software von der mitgelieferten CD-ROM installieren.

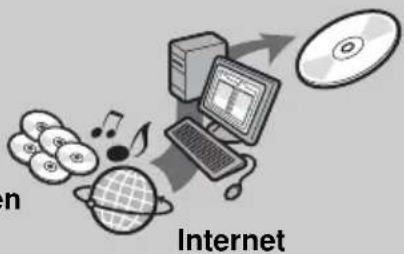

Erstellen Sie eine ATRAC-CD.

Wählen Sie die gewünschten Musiktitel aus den auf dem Computer gespeicherten Titeln aus und nehmen Sie sie mit SonicStage auf einer CD-R/CD-RW auf.

Audio-CDs MP3-Dateien

ATRAC-CD

Lassen Sie die Titel mit diesem CD-Player wiedergeben.

Auf einer selbst erstellten CD können Sie viele Musiktitel speichern und wiedergeben lassen.

Schlagen Sie bitte in der mitgelieferten „Installations- und Bedienungshandbuch“ nach, wie Sie SonicStage installieren und ATRAC-CDs erstellen.

Welche CDs können Sie mit diesem CD-Player wiedergeben?

Audio-CDs: CDs im CDDA-Format

CDDA (Compact Disc Digital Audio) ist ein Aufnahmestandard für Audio-CDs.

ATRAC-CDs: CD-Rs/CD-RWs, auf die im ATRAC3plus- und/oder ATRAC3- Format komprimierte Audiodaten aufgezeichnet wurden\*

ATRAC3 (Adaptive Transform Acoustic Coding3) ist eine Komprimierungstechnologie für Tonsignale, die eine hohe Tonqualität ermöglicht und zugleich eine sehr starke Komprimierung erlaubt. ATRAC3plus ist eine auf dem ATRAC3-Format basierende Komprimierungstechnologie für Tonsignale, mit der Audiodateien bei 64 Kbps auf etwa 1/20 ihrer ursprünglichen Größe komprimiert werden.

Sie können mit SonicStage eine ATRAC-CD erstellen.

MP3-CDs: CD-Rs/CD-RWs, auf die im MP3-Format komprimierte Audiodaten aufgezeichnet wurden\*

MP3 (MPEG-1 Audio Layer3) ist eine Komprimierungstechnologie für Tonsignale, mit der Audiodateien auf etwa 1/10 ihrer ursprünglichen Größe komprimiert werden.

Sie können auch CD-Rs/CD-RWs wiedergeben lassen, auf denen mit einer anderen Software als SonicStage im ATRAC3plus-/ATRAC3- oder MP3-Format komprimierte Audiodaten gemischt aufgezeichnet wurden.

Mit SonicStage können Sie keine CD mit gemischten Audiodaten erstellen.

* Nur CDs nach ISO 9660, Stufe 1/2, und im erweiterten Joliet-Format können wiedergegeben werden.

Hinweis

Im Folgenden sind die Zeichen aufgeführt, die mit diesem CD-Player angezeigt werden können.

-A bis Z

-a bis z

-0 bis 9

$$ -! \text {"} # \% \& ^ {\prime} () * +, -. /:; < = >? @ [ \backslash ] ^ {\wedge} _ {-} ^ {\prime} {\mid } \sim $$

Wenn Sie mit einer Software wie SonicStage auf dem Computer andere Zeichen verwenden, werden diese auf diesem CD-Player als „–“ angezeigt.

Musik-CDs mit Urheberrechtsschutzcodierung

Dieses Produkt ist auf die Wiedergabe von CDs ausgelegt, die dem Compact Disc-Standard (CD) entsprechen. Seit neuestem bringen einige Schallplattenfirmen Musik-CDs mit Kopierschutztechnologien auf den Markt. Beachten Sie bitte, dass einige dieser CDs nicht dem CD-Standard entsprechen und mit diesem Produkt möglicherweise nicht wiedergegeben werden können.

ATRAC, ATRAC3, ATRAC3plus, SonicStage und die entsprechenden Logos sind Warenzeichen der Sony Corporation.

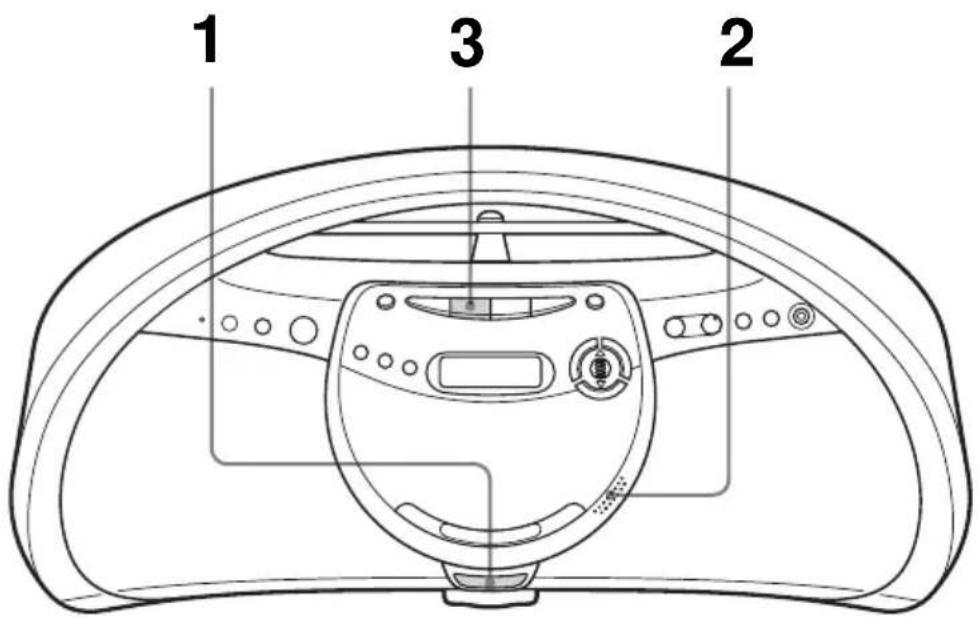

Wiedergeben einer CD

Schließen Sie das mitgelieferte Netzkabel an (siehe Seite 25).

1 Drücken Sie OPEN, um den Deckel

des CD-Fachs zu öffnen (Direkteinschaltfunktion), und legen Sie eine CD in das CD-Fach ein.

Hinweis

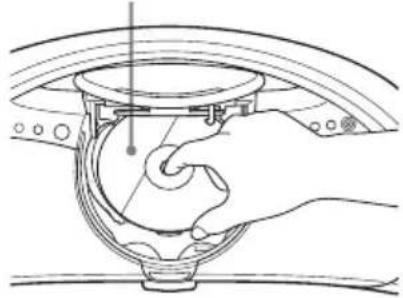

Achten Sie darauf, die CD korrekt in das CD-Fach einzulegen. Die CD darf nicht unter das CD-Fach geraten.

Mit der beschrifteten Seite nach oben

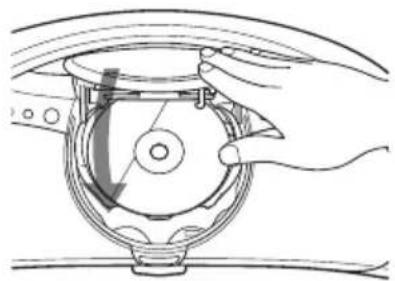

2 Schließen Sie den Deckel des CD-

Fachs mit PUSH CLOSE.

Drücken Sie ▶II (bzw. ▶ auf der Fernbedienung).

Der Player gibt alle Titel einmal wieder.

* Bei der Wiedergabe einer MP3-CD erscheint „MP3“ im Display.

Hinweis

Bevor die Wiedergabe einer ATRAC-CD/MP3-CD beginnt, liest der Player alle Datei- und Gruppeninformationen auf der CD ein. Je nach Dateistruktur kann das Einlesen länger als 1 Minute dauern. Während dieser Zeit wird „Reading“ angezeigt.

Tipps

• Wenn Sie über Kopfhörer Musik hören wollen, schließen Sie die Kopfhörer an die Kopfhörerbuchse an.
  • Die Wiedergabe startet mit dem Titel, an dem beim letzten Mal gestoppt wurde (Resume Play). Im Stoppmodus wird die Nummer des wiederzugebenden Titels angezeigt. Wenn Sie Resume Play abbrechen und die Wiedergabe am Anfang des ersten Titels starten wollen, drücken Sie im Stoppmodus ■.

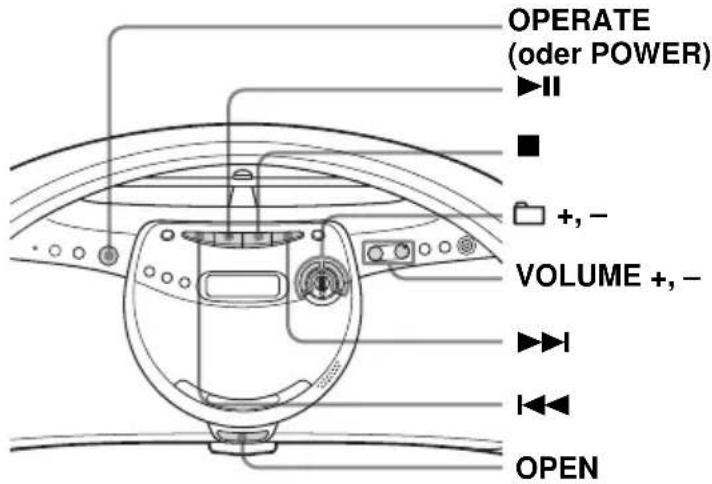

Folgende Tasten stehen für weitere Funktionen zur Verfügung:

Funktion Taste

Einstellen der Lautstärke VOLUME +*1, - (bzw. VOL +*1, - auf der Fernbedienung)

Stoppen der Wiedergabe ■

Unterbrechen der Wiedergabe ▶II*	1 (bzw. III auf der Fernbedienung)
	Drücken Sie die Taste erneut, um die Wiedergabe nach einer Pause fortzusetzen.

Weiterschalten zum nächsten Titel

▶▶▶

Zurückschalten zumvorhergehenden Titel

*1 Diese Taste ist mit einem fühlbaren Punkt gekennzeichnet.

Hinweise

• Befinden sich auf einer CD Dateien im ATRAC3plus-/ATRAC3- und im MP3-Format, gibt dieser CD-Player nur die ATRAC3plus-/ATRAC3-Dateien wieder.
• Ob eine CD mit diesem CD-Player wiedergegeben werden kann, hängt von der Qualität der CD und dem Zustand des Aufnahmegeräts ab.
• Im Folgenden sind die Zeichen aufgeführt, die mit diesem CD-Player angezeigt werden können.

$$ - \mathrm{A} \text { bis } Z $$

$$ - a \text { bis } z $$

$$ - 0 \text { bis } 9 $$

$$ -!" # \% \& ^ {\prime} () * +, -. / $$

$$ ; < = >? @ [ \backslash ] ^ {\wedge} _ {-} ^ {\prime} {\mid } $$

Wenn Sie mit einer Software wie SonicStage auf dem Computer andere Zeichen verwenden, werden diese auf diesem CD-Player als „–“ angezeigt.

- Speichern Sie auf einer CD mit ATRAC3plus-/ATRAC3-/MP3-Dateien keine Dateien in einem anderen Format und erstellen Sie keine unnötigen Gruppen.

Funktion Taste
Auswählen einer Gruppe*2	+ (vorwärts) und –(rückwärts)
Auswählen einer Datei*2	▶▶l (vorwärts) und ◀◀◀(rückwärts)
Herausnehmen der CD OPEN*	3
Ein-/Ausschalten des Players OPERATE (oder POWER,siehe Seite 2)

*2 Diese Funktion steht während der Wiedergabe von ATRAC-CDs/MP3-CDs zur Verfügung.

*3 Wenn Sie das CD-Fach öffnen, beginnt die Wiedergabe wieder am Anfang des ersten Titels.

Der Aufbau von ATRAC-CDs/MP3-CDs

ATRAC-CDs/MP3-CDs bestehen aus Dateien und Gruppen. Eine Datei entspricht einem Titel auf einer Audio-CD. Eine Gruppe ist ein Satz von Dateien und entspricht einem Album.

Bei MP3-CDs erkennt dieser CD-Player einen MP3-Ordner als eine Gruppe, so dass ATRAC-CDs und MP3-CDs auf dieselbe Weise abgespielt werden können.

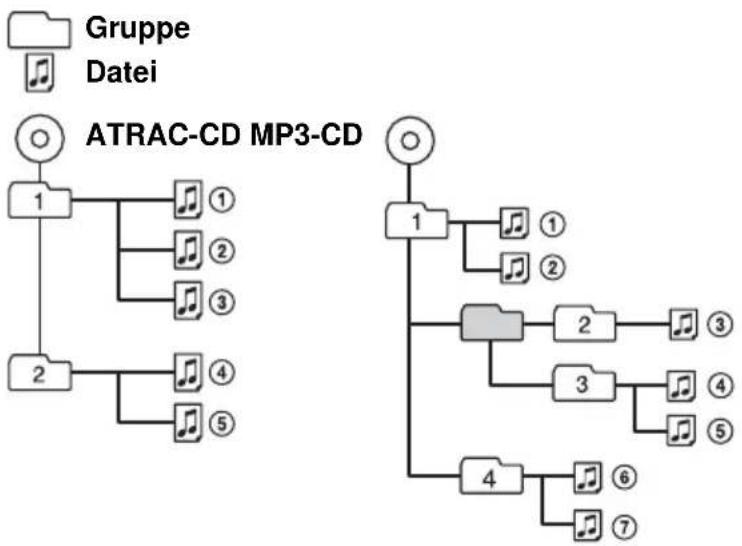

Wiedergabereihenfolge von ATRAC-CDs und MP3-CDs

Bei ATRAC-CDs werden die Dateien in der mit SonicStage ausgewählten Reihenfolge wiedergegeben. Bei MP3-CDs kann die Wiedergabereihenfolge je nach dem Verfahren, mit dem MP3-Dateien auf der CD aufgezeichnet wurden, variieren. Im folgenden Beispiel werden die Dateien in der Reihenfolge ① bis ⑦ abgespielt.

Hinweise zu ATRAC-CDs

• Höchstzahl an Gruppen: 255
Höchstzahl an Dateien: 999
- Im ATRAC3plus-/ATRAC3-Format bespielte CD-Rs/CD-RWs können nicht am Computer wiedergegeben werden.

Hinweise zu MP3-CDs

• Höchstzahl an Gruppen: 100
Höchstzahl an Dateien: 400
Höchstzahl an Verzeichnisebenen: 8
- Eine Gruppe, die keine MP3-Datei enthält, wird übersprungen.
- Fügen Sie unbedingt die Dateierweiterung „mp3“ zum Dateinamen hinzu. Wenn Sie die Dateierweiterung „mp3“ jedoch einer anderen als einer MP3-Datei zuweisen, kann der Player die Datei nicht richtig erkennen.
- Mit diesem Player können Dateien mit Bitraten von 16 bis 320 Kbps und Abtastfrequenzen von 32/44,1/48 kHz wiedergegeben werden. Auch VBR-Dateien (VBR = Variable Bit Rate) können wiedergegeben werden.
- Zum Komprimieren von Audiodaten in einer MP3-Datei empfiehlt es sich, die Komprimierungsparameter auf „44,1 kHz“, „128 Kbps“ und „Constant Bit Rate“ einzustellen.
- Um mit der maximalen Kapazität aufzunehmen, stellen Sie bei der Schreibsoftware „halting of writing“ ein.
- Wenn Sie auf einem Datenträger, auf dem nichts aufgezeichnet ist, auf einmal bis zur maximalen Kapazität aufnehmen wollen, stellen Sie bei der Schreibsoftware „Disc at Once“ ein.

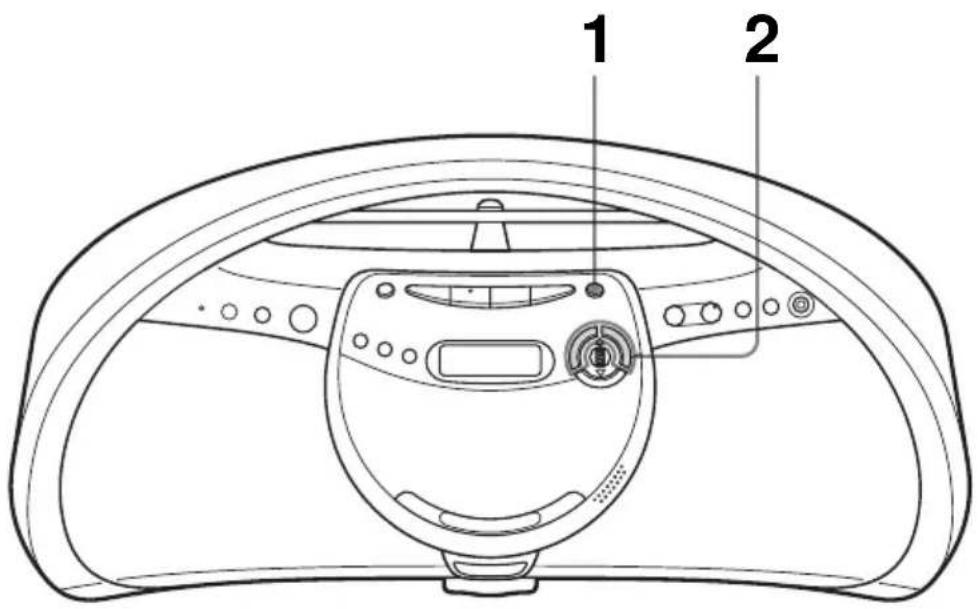

Radioempfang

Schließen Sie das mitgelieferte Netzkabel an (siehe Seite 25).

1 Drijcken Sie RADIO•BAND•AUTO AUTO PRESET

PRESET so oft, bis der gewünschte Frequenzbereich im Display erscheint (Direkteinschaltfunktion).

ZS-YN7: „FM“ → „AM“

ZS-YN7L: ,,FM (UKW)“ → ,,MW“ → ,,LW“

Display

FM 87.60

2 Drücken Sie TUNE + oder – und

halten Sie die Taste gedrückt, bis die Frequenzziffern im Display durchlaufen.

Das Gerät durchsucht automatisch die Radiofrequenzen und stoppt, wenn ein Sender klar empfangen wird.

Wenn sich ein Sender nicht einstellen lässt, drücken Sie TUNE + oder – immer wieder, so dass die Frequenzen Schritt für Schritt wechseln.

Zeigt einen UKW- Stereosender an

Tipps

• Sind beim UKW-Empfang Störgeräusche zu hören, drücken Sie MODE, bis im Display „Mono“ erscheint. Der Empfang ist monaural (Mono).
• Wenn Sie das AM/MW-Empfangsintervall ändern müssen, schlagen Sie auf Seite 25 nach.

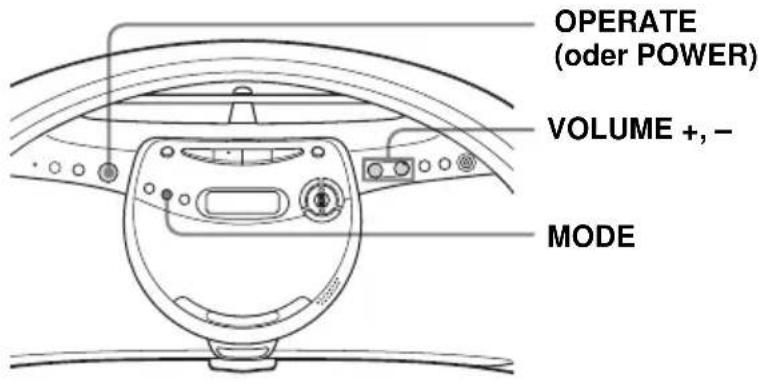

Folgende Tasten stehen für weitere Funktionen zur Verfügung:

Um Drücken Sie

die Lautstärke einzustellen VOLUME +*, - (bzw. VOL +*, - auf der Fernbedienung)

das Radio ein-/auszuschalten OPERATE (oder POWER, siehe Seite 2)

* Diese Taste ist mit einem fühlbaren Punkt gekennzeichnet.

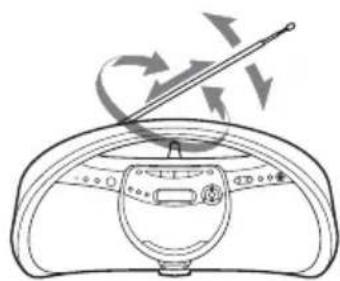

So verbessern Sie den Radioempfang

Richten Sie für den UKW-Empfang die Antenne aus. Für verbesserten AM- oder MW/LW-Empfang drehen Sie das Gerät selbst.

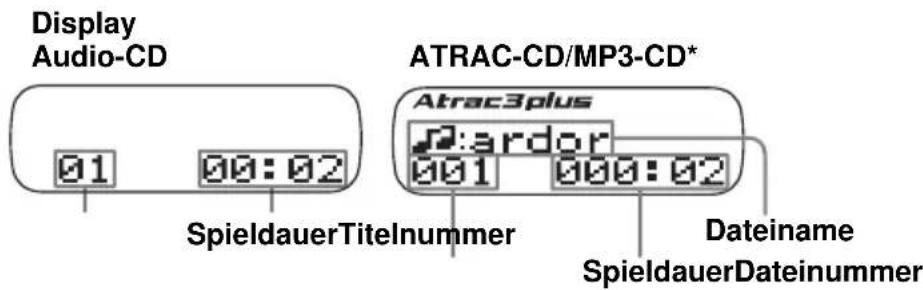

Über das Display können Sie Informationen über die CD abrufen.

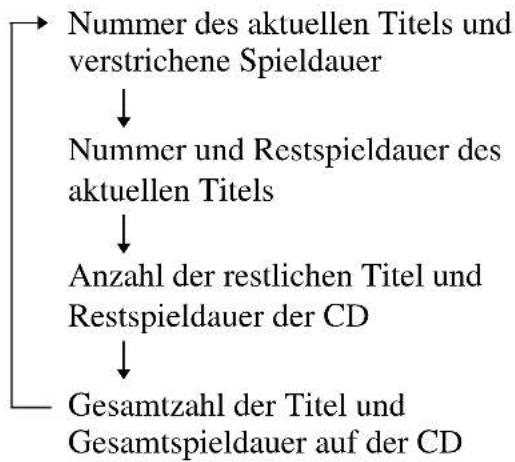

Anzeigen der Informationen einer Audio-CD

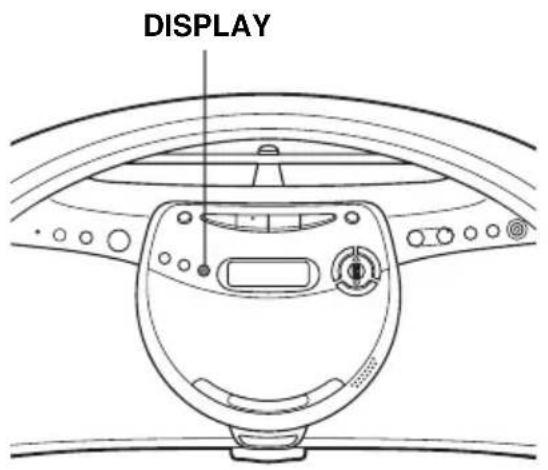

Drücken Sie DISPLAY. Die Anzeige wechselt folgendermaßen:

Tipp

Bei der Wiedergabe einer Audio-CD, die Textinformationen wie z. B. CD-TEXT enthält, werden diese Informationen angezeigt.

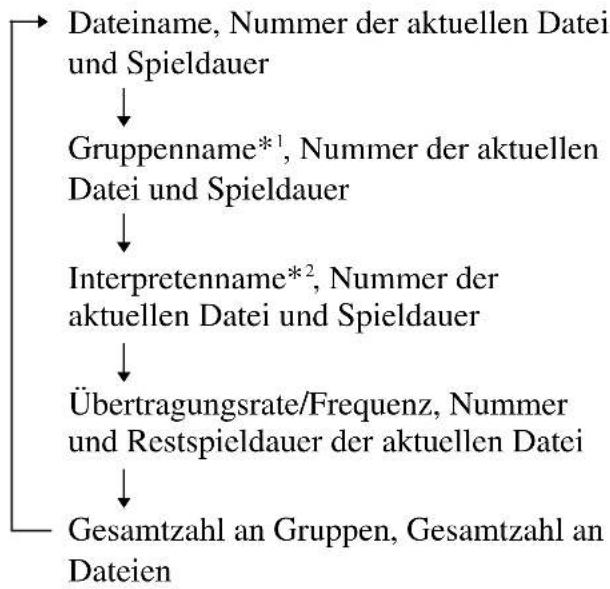

Anzeigen der Informationen auf einer ATRAC-CD/MP3-CD

Drücken Sie DISPLAY. Die Anzeige wechselt folgendermaßen:

Bei der Wiedergabe einer MP3-CD, die Dateien mit ID3-Tags* enthält, werden die ID3-Tag-Informationen angezeigt.

* Das ID3-Tag ist ein Format zum Hinzufügen bestimmter Informationen (Titelname, Albumname, Interpretenname usw.) zu MP3-Dateien. Dieser Player entspricht Version 1.0/1.1/2.3 des ID3-Tag-Formats (nur für MP3-Dateien).

*1 Wenn die Datei zu keiner Gruppe gehört, wird „Root“ als Gruppenname angezeigt.

*2 Wenn für die Datei kein Interpretenname vorhanden ist, wird „----“ angezeigt.

Ansteuern eines bestimmten Titels

Mit den Zahlentasten auf der Fernbedienung können Sie einen beliebigen Titel auf einer CD mühelos ansteuern.

Außerdem können Sie während der Wiedergabe einer CD eine bestimmte Stelle in einem Titel ansteuern.

Ansteuern Vorgehen

eines bestimmten Drücken Sie die Zahlentaste Titels direkt für den gewünschten Titel.

einer bestimmten Drücken Sie während der Passage während Wiedergabe ▶▶▶ (vorwärts) der bzw. ◀◀◀ (rückwärts) und

Tonwiedergabe halten Sie die Taste gedrückt, bis Sie die Stelle gefunden haben.

einer bestimmten Drücken Sie im Pausemodus Passage mithilfe ▶▶▶ (vorwärts) bzw. ◀◀◀ des Displays (rückwärts) und halten Sie die

Taste gedrückt, bis Sie die Stelle gefunden haben.

Hinweise

• Das Ansteuern eines bestimmten Titels mithilfe der Zahlentasten ist nur für die Titel in der ausgewählten Gruppe möglich.
• Sie können keinen bestimmten Titel ansteuern, wenn „SHUF“, „,”, „“der „PGM“ im Display leuchtet. Blenden Sie die Anzeige mit aus.
• Wenn Sie während der Wiedergabe von ATRAC3plus-/ATRAC3-/MP3-Dateien eine bestimmte Passage in einer Datei suchen, ist der Ton unter Umständen einige Sekunden lang nicht zu hören.

Tipps

• Wenn Sie einen Titel mit einer Nummer über 10 ansteuern wollen, drücken Sie zuerst die Taste >10 und dann die entsprechenden Zahlentasten. Beispiel: Zum Wiedergeben von Titelnummer 23 drücken Sie zunächst >10 und danach 2 und 3.
• Zum Auswählen eines Titels mit einer Nummer über 100 drücken Sie zweimal >10 und dann die entsprechenden Zahlentasten.

Suchen nach den gewünschten Titeln/ Dateien

Suchen nach einem Titel auf einer Audio-CD

1 Drücken Sie ■.

„CD“ erscheint im Display.

2 Drehen Sie den Jog-Dial-Ring in

Richtung ▲ oder ▼, um den gewünschten Titel auszuwählen, und drücken Sie ENTER/MEMORY.

Die Wiedergabe startet ab dem ausgewählten Titel.

So beenden Sie die Titelsuche

Drehen Sie den Jog-Dial-Ring, bis „CANCEL“ erscheint, und drücken Sie dann ENTER/MEMORY.

Suchen nach einer Datei auf einer ATRAC-CD/MP3-CD

1 Drücken Sie ■.

„CD“ erscheint im Display.

2 Drehen Sie den Jog-Dial-Ring im

Stoppmodus in Richtung ▲ oder ▼, um die gewünschte Gruppe auszuwählen, und drücken Sie ENTER/MEMORY.

3 Drehen Sie den Jog-Dial-Ring in

Richtung ▲ oder ▼, um die gewünschte Datei auszuwählen, und drücken Sie ENTER/MEMORY.

Die Wiedergabe startet ab der ausgewählten Datei.

So beenden Sie die Dateisuche

1 Drehen Sie den Jog-Dial-Ring in Richtung ▲ oder ▼, bis „☐:“ erscheint, und drücken Sie dann ENTER/MEMORY.

2 Drehen Sie den Jog-Dial-Ring, bis „CANCEL“ erscheint, und drücken Sie dann ENTER/MEMORY.

Tipp

Sie können eine Datei auch während der Wiedergabe einer ATRAC-CD/MP3-CD suchen. Wenn Sie den Jog-Dial-Ring während der Wiedergabe drehen, wird die Dateiliste der Gruppe angezeigt, in der sich die aktuelle Datei befindet. Wenn Sie eine Datei in einer anderen Gruppe auswählen wollen, drehen Sie den Jog-Dial-Ring in Richtung ▲ oder ▼, bis „☐:“ angezeigt wird. Wählen Sie mit der Taste ENTER/MEMORY zuerst die Gruppe aus und wählen Sie dann durch Drehen des Jog-Dial-Rings die gewünschte Datei aus.

Hinweis

Bei einer ATRAC-CD können bis zu 400 Dateinamen oder bis zu 100 Gruppennamen angezeigt werden. Wenn mehr Dateien bzw. Gruppen vorhanden sind, wird ein Dateiname wie z. B. „401 ---“ bzw. eine Gruppenname wie z. B. „101 ---“ statt des Namens angezeigt.

Wiedergeben einer bestimmten Gruppe

(nur ATRAC-CDs/MP3-CDs)

Sie können alle Dateien in einer bestimmten Gruppe wiedergeben lassen. Nach der Wiedergabe stoppt der Player automatisch.

1 Drücken Sie ■. „CD“ erscheint im Display.
2 Drücken Sie MODE im Stoppmodus so oft, bis „☐“ im Display erscheint.
3 Wählen Sie mit €oder – die gewünschte Gruppe aus.
4 Drücken Sie ▶II.

So beenden Sie die Gruppenwiedergabe

Stoppen Sie zunächst die Wiedergabe. Drücken Sie danach MODE so oft, bis „☐“ im Display ausgeblendet wird.

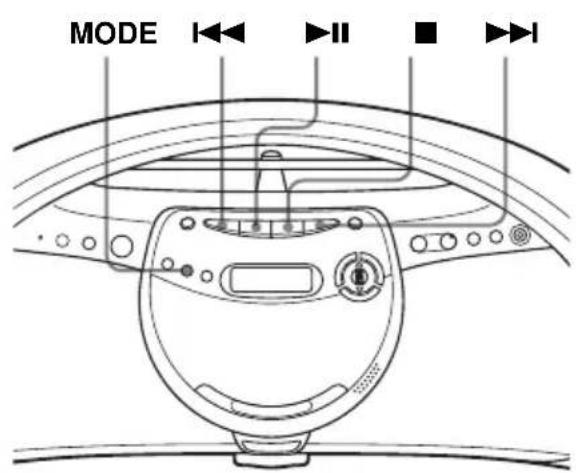

Wiedergabe eines einzelnen Titels

(Einzeltitelwiedergabe)

Sie können einen einzelnen Titel wiedergeben und dann den Player automatisch stoppen lassen.

1 Drücken Sie ■.
„CD“ erscheint im Display.
2 Drücken Sie MODE im Stoppmodus so oft, bis „1“ im Display erscheint.
3 Wählen Sie mit ◀◀◀ oder ▶▶▶ den wiederzugebenden Titel aus.
4 Drücken Sie ▶II.

So beenden Sie die Einzeltitelwiedergabe

Stoppen Sie zunächst die Wiedergabe. Drücken Sie danach MODE so oft, bis „1“ im Display ausgeblendet wird.

Auf der Fernbedienung

1 Drücken Sie ■.
2 Drücken Sie MODE im Stoppmodus so oft, bis „1“ im Display erscheint.
3 Wählen Sie mit den Zahlentasten den gewünschten Titel aus.

Wiedergabe von Titeln in willkürlicher Reihenfolge (Shuffle Play)

Sie können Titel in willkürlicher Reihenfolge wiedergeben lassen.

Wiedergeben aller Titel auf einer CD in willkürlicher Reihenfolge

1 Drücken Sie ■.
„CD“ erscheint im Display.
2 Drücken Sie MODE im Stoppmodus so oft, bis „SHUF“ im Display erscheint.
3 Starten Sie mit ▶II Shuffle Play.

Widergabe aller Dateien in der ausgewählten Gruppe in willkürlicher Reihenfolge (nur ATRAC-CDs/MP3-CDs)

1 Drücken Sie ■. „CD“ erscheint im Display.
2 Drücken Sie MODE im Stoppmodus so oft, bis „☐ SHUF“ im Display erscheint.
3 Wählen Sie mit Eoder – die gewünschte Gruppe aus.
4 Starten Sie mit ▶II Shuffle Play.

So beenden Sie Shuffle Play

Stoppen Sie zunächst die Wiedergabe. Drücken Sie danach MODE so oft, bis „SHUF“ oder „☐ SHUF“ im Display ausgeblendet wird.

Tipp

Während Shuffle Play können Sie vorhergehende Titel nicht mit der Taste ◀◀◀ auswählen.

Wiedergabe von Titeln unter Verwendung von Lesezeichen (Bookmark Track Play)

Sie können bei Audio-CDs für bis zu 99 Titel, bei ATRAC-CDs für bis zu 999 Dateien und bei MP3-CDs für bis zu 400 Dateien pro CD Lesezeichen setzen. Wenn Sie das CD-Fach öffnen, werden alle gespeicherten Lesezeichen gelöscht.

Setzen von Lesezeichen

1 Lassen Sie den Titel wiedergeben, für den Sie ein Lesezeichen setzen möchten. Halten Sie dann ▶Ⅱ gedrückt, bis „Bookmark Set“ im Display erscheint. Sobald das Lesezeichen gesetzt wurde, blinkt „” langsamer.
2 Setzen Sie wie in Schritt 1 erläutert gegebenenfalls Lesezeichen für weitere Titel.

Auf der Fernbedienung

Drücken Sie BOOKMARK statt ▶II.

Fortsetzung

Wiedergabe von Titeln unter Verwendung von Lesezeichen (Bookmark Track Play) (Fortsetzung)

Wiedergabe von Titeln mit Lesezeichen

1 Drücken Sie ■.

„CD“ erscheint im Display.

2 Drücken Sie MODE im Stoppmodus so oft, bis „“ und „Bookmark“ im Display erscheinen.

3 Drücken Sie ▶II.

Die Wiedergabe der Titel mit Lesezeichen beginnt.

So löschen Sie Lesezeichen

Halten Sie während der Wiedergabe eines Titels mit Lesezeichen ▶II (bzw. BOOKMARK auf der Fernbedienung) gedrückt, bis „Bookmark Cancel“ im Display erscheint.

So sehen Sie, für welche Titel Lesezeichen gesetzt sind

Bei der Wiedergabe von Titeln mit Lesezeichen blinkt „√“ langsam im Display.

Hinweise

• Titel mit Lesezeichen werden in der Reihenfolge der Titelnummern wiedergegeben, nicht in der Reihenfolge, in der die Lesezeichen gesetzt wurden.
• Wenn Sie das CD-Fach öffnen, werden alle gespeicherten Lesezeichen gelöscht.
• Sie können einen Titel mit einem Lesezeichen nicht direkt mit den Zahlentasten auf der Fernbedienung auswählen.

Wiedergabe bestimmter Wiedergabelisten (M3u Play

List Play) (nur MP3-CDs)

Sie können bestimmte M3u-Wiedergabelisten* wiedergeben lassen.

* Eine M3u-Wiedergabeliste ist eine Datei, in der die Wiedergabereihenfolge von MP3-Dateien codiert wurde. Für die Wiedergabelistenfunktion müssen Sie MP3-Dateien mit einer Codiersoftware, die das M3u-Format unterstützt, auf einer CD-R/CD-RW aufzeichnen.

1 Drücken Sie ■.

„CD“ erscheint im Display.

2 Drücken Sie MODE im Stoppmodus so oft, bis „■“ im Display erscheint.

3 Drehen Sie den Jog-Dial-Ring in Richtung ▲ oder ▼, um die gewünschte Wiedergabeliste auszuwählen, und drücken Sie ENTER/MEMORY.

Auf der Fernbedienung

1 Drücken Sie ■.

2 Drücken Sie MODE im Stoppmodus so oft, bis „■im Display erscheint.

3 Wählen Sie mit ◀◀◀ oder ▶▶▶ die gewünschte Wiedergabeliste und drücken Sie ▶.

Hinweis

Falls mehrere Wiedergabelisten gespeichert wurden, können Sie nur die oberen zwei wiedergeben lassen.

Zusammenstellen eines eigenen Programms

(Programme Play)

Sie können die Wiedergabereihenfolge von bis zu 20 Titeln oder Dateien einer CD festlegen.

1 Drücken Sie ■.

„CD“ erscheint im Display.

2 Drücken Sie MODE im Stoppmodus so oft, bis „PGM“ im Display erscheint.
3 Zum Programmieren von Titeln oder Dateien in der gewünschten Reihenfolge drehen Sie den Jog-Dial-Ring jeweils in Richtung ▲ oder ▼ und drücken ENTER/MEMORY.

*Sie können durch Drücken von ☐ bzw. – auch eine andere Gruppe auswählen.

4 Starten Sie mit ▶II die Programmwiedergabe.

So beenden Sie die Programmwiedergabe

Stoppen Sie zunächst die Wiedergabe. Drücken Sie MODE danach so oft, bis „PGM“ im Display ausgeblendet wird.

So überprüfen Sie vor der Wiedergabe die Titelreihenfolge

Drücken Sie während des Programmierens ENTER/MEMORY.

Mit jedem Tastendruck erscheinen die Titel- oder Dateinummern in der programmierten Reihenfolge.

So ändern Sie das aktuelle Programm

Drücken Sie während des Programmierens einmal ■. Das aktuelle Programm wird gelöscht. Stellen Sie nun wie weiter oben beschrieben ein neues Programm zusammen.

Tipp

Sie können dasselbe Programm erneut abspielen lassen, da das Programm gespeichert bleibt, bis Sie das CD-Fach öffnen.

Auf der Fernbedienung

1 Drücken Sie ■.
2 Drücken Sie MODE so oft, bis „PGM“ im Display erscheint.
3 Drücken Sie die Zahlentasten für die Titel oder Dateien, die Sie in Ihr Programm aufnehmen wollen, in der gewünschten Reihenfolge.
4 Drücken Sie ▶.

Wiederholte Wiedergabe von Titeln (Repeat Play)

Die wiederholte Wiedergabe ist im normalen Wiedergabemodus und in anderen Wiedergabemodi möglich.

1 Drücken Sie ■.

„CD“ erscheint im Display.

2 Starten Sie die Wiedergabe der CD. Die wiederholte Wiedergabe ist im normalen Wiedergabemodus und in anderen Wiedergabemodi möglich (siehe Seite 15-19).
3 Drücken Sie REPEAT, bis „im Display erscheint.

So beenden Sie die wiederholte Wiedergabe

Drücken Sie REPEAT so oft, bis „“ im Display ausgeblendet wird.

Das Radio

Speichern von Radiosendern

Sie können Radiosender im Gerät speichern. Beim ZS-YN7 können Sie 30 Radiosender, 20 für UKW und 10 für AM, oder beim ZS-YN7L 40 Radiosender, 20 für UKW und je 10 für MW und LW, in beliebiger Reihenfolge speichern.

1 Wählen Sie mit RADIO•BAND•AUTO PRESET den gewünschten Frequenzbereich aus.
2 Halten Sie RADIO•BAND•AUTO PRESET gedrückt, bis „Auto Preset“ im Display blinkt.
3 Drücken Sie ENTER/MEMORY. Die Sender werden in der Reihenfolge ihrer Frequenzen gespeichert, und zwar angefangen mit dem Sender mit der niedrigsten Frequenz.

Wenn ein Sender nicht automatisch gespeichert werden kann

Wenn das Sendesignal schwach ist, müssen Sie den Sender von Hand einstellen und speichern.

1 Wählen Sie mit RADIO•BAND•AUTO PRESET den gewünschten Frequenzbereich aus.
2 Stellen Sie mit TUNE + oder – den gewünschten Sender ein.
3 Halten Sie ENTER/MEMORY ca. 2 Sekunden lang gedrückt.
4 Drücken Sie PRESET + oder PRESET –, bis die gewünschte Speichernummer für den Sender blinkt.
5 Drücken Sie ENTER/MEMORY. Ein zuvor gespeicherter Sender wird durch den neuen Sender ersetzt.

Auf der Fernbedienung

1 Drücken Sie RADIO•BAND so oft, bis der gewünschte Frequenzbereich im Display erscheint.
2 Drücken Sie TUNE + oder –, bis Sie den gewünschten Sender empfangen.
3 Halten Sie die Zahlentaste, unter der Sie den neuen Sender speichern möchten, 2 Sekunden lang gedrückt.
Wenn Sie eine Speichernnummer über 10 auswählen wollen, drücken Sie zuerst die Taste >10 und dann die entsprechenden Zahlentasten. Zum Eingeben müssen Sie die letzte Zahlentaste etwa 2 Sekunden lang gedrückt halten. Beispiel: Zum Auswählen von 12 drücken Sie zunächst >10 und 1 und halten dann 2 etwa 2 Sekunden lang gedrückt.

Wiedergeben gespeicherter Radiosender

Wenn Sie die Sender gespeichert haben, können Sie sie mit der Taste PRESET + oder PRESET – am Gerät oder mit den Zahlentasten auf der Fernbedienung einstellen.

1 Wählen Sie mit RADIO•BAND•AUTO PRESET den gewünschten Frequenzbereich aus.

2 Stellen Sie mit PRESET + oder PRESET – den gespeicherten Sender ein.

Auf der Fernbedienung

1 Drücken Sie RADIO•BAND so oft, bis der gewünschte Frequenzbereich im Display erscheint.
2 Drücken Sie die Zahlentaste, unter der der Sender gespeichert ist, den Sie hören möchten. Wenn Sie einen Sender mit einer Speichernnummer über 10 einstellen wollen, drücken Sie zuerst die Taste >10 und dann die entsprechenden Zahlentasten. Beispiel: Zum Einstellen des gespeicherten Senders 12 drücken Sie zunächst >10 und 1 und dann 2.

Die Klangbetonung

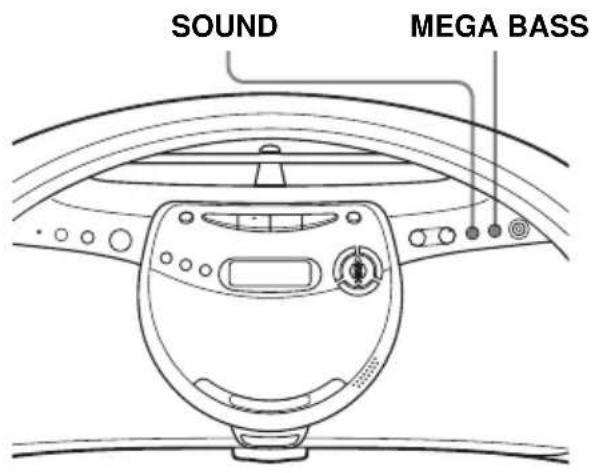

Auswählen der Klangbetonung

Sie können für die Tonwiedergabe die Klangbetonung einstellen.

Auswählen der Klangeigenschaften

Drücken Sie mehrmals SOUND, um die gewünschte Klangbetonung auszuwählen.

Option Funktion
	Kräftige, klare Klänge mit Betonung des unteren und oberen Klangspektrums
	Helle, klare Töne mit Betonung des hohen und mittleren Klangspektrums
	Perkussive Klänge mit Betonung der Bässe
	Hervorhebung der Gesangsstimmen mit Betonung des mittleren Klangspektrums
	Wiedergabe des gesamten Dynamikbereichs für Musik, geeignet für klassische Musik

Verstärken der Bässe

Drücken Sie MEGA BASS, so dass

„MEGABASS“ angezeigt wird.

Wenn Sie wieder den normalen Klang hören möchten, drücken Sie die Taste erneut, so dass „MEGABASS“ im Display ausgeblendet wird.

Der Timer

Einschlafen mit Musik

Sie können das Gerät so einstellen, dass es sich automatisch nach 10, 20, 30, 60, 90 oder 120 Minuten ausschaltet. Auf diese Weise können Sie beim Einschlafen Musik hören.

1 Starten Sie die Wiedergabe der gewünschten Tonquelle.
2 Drücken Sie SLEEP, so dass „SLEEP“ angezeigt wird.
3 Stellen Sie mit SLEEP ein, nach wie vielen Minuten das Gerät die Wiedergabe automatisch stoppen soll. Mit jedem Tastendruck wechselt die Anzeige folgendermaßen:

$$ , 6 0 ^ {\prime \prime} \rightarrow ,, 9 0 ^ {\prime \prime} \rightarrow ,, 1 2 0 ^ {\prime \prime} \rightarrow ,, O F F ^ {\prime \prime} \rightarrow $$

$$ , 1 0 ^ {\prime \prime} \rightarrow ,, 2 0 ^ {\prime \prime} \rightarrow ,, 3 0 ^ {\prime \prime}. $$

Wenn nach dem Drücken von SLEEP 4 Sekunden vergangen sind, wird die Minutenzahl gespeichert.

Nach der voreingestellten Zeit schaltet sich das Gerät automatisch aus.

So deaktivieren Sie den Sleep-Timer

Schalten Sie das Gerät mit der Taste OPERATE (oder POWER) aus.

Tipp

Die Hintergrundbeleuchtung im Display bleibt ausgeschaltet, solange der Sleep-Timer aktiviert ist.

Auswählen der Stromquellen

Sie können das Gerät an den Netzstrom anschließen oder es über Batterien betreiben.

1 an eine Netzsteckdose

1 Anschließen des Netzkabels Verbinden Sie ein Ende des mitgelieferten Netzkabels mit der Buchse AC IN an der Rückseite des Geräts und das andere Ende mit einer Netzsteckdose.

Ändern des AM/MW-Empfangsintervalls

Das AM/MW-Empfangsintervall ist werkseitig auf 9 kHz eingestellt.

Wenn Sie das AM/MW-Empfangsintervall ändern müssen, gehen Sie folgendermaßen vor:

1 Drücken Sie RADIO•BAND•AUTO PRESET, bis „AM“ oder „MW“ angezeigt wird.
2 Drücken Sie 2 Sekunden lang ENTER/MEMORY.
3 Drücken Sie 2 Sekunden lang RADIO•BAND•AUTO PRESET. „AM 9k“ „MW 9k“ oder „AM 10k“ „MW 10k“ blinkt.

4 Drücken Sie ◀◀◀ oder ▶▶▶, um „AM 9k“ „MW 9k“ (9-kHz-Intervall) bzw. „AM 10k“ „MW 10k“ (10-kHz-Intervall) auszuwählen.

5 Drücken Sie ENTER/MEMORY.

Nach dem Ändern des Empfangsintervalls müssen Sie die AM/MW-Radiosender erneut einstellen und speichern.

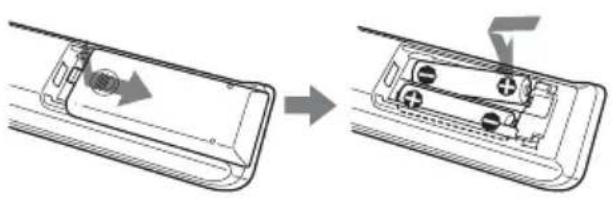

2 Einlegen von Batterien in die Fernbedienung

Legen Sie zwei R03-Batterien der Größe AAA (nicht mitgeliefert) ein.

Austauschen der Batterien

Unter normalen Bedingungen halten die Batterien etwa sechs Monate. Wenn sich das Gerät nicht mehr mit der Fernbedienung steuern lässt, ersetzen Sie beide Batterien durch neue.

Fortsetzung

Auswählen der Stromquellen (Fortsetzung)

3 Betrieb des Geräts mit Batterien

Legen Sie sechs R14-Batterien (Größe C) (nicht mitgeliefert) in das Batteriefach ein.

Wollen Sie das Gerät mit Batteriestrom betreiben, lösen Sie das Netzkabel vom Player.

Austauschen der Batterien

Wechseln Sie die Batterien aus, wenn die Anzeige OPR/BATT schwächer wird oder das Gerät nicht mehr betrieben werden kann. Ersetzen Sie immer alle Batterien durch neue.

Hinweise

• Die Hintergrundbeleuchtung im Display schaltet sich ein, wenn Sie den Player einschalten.
- Wenn Sie das Gerät mit Batterien betreiben, können Sie es nicht mit der Fernbedienung einschalten.

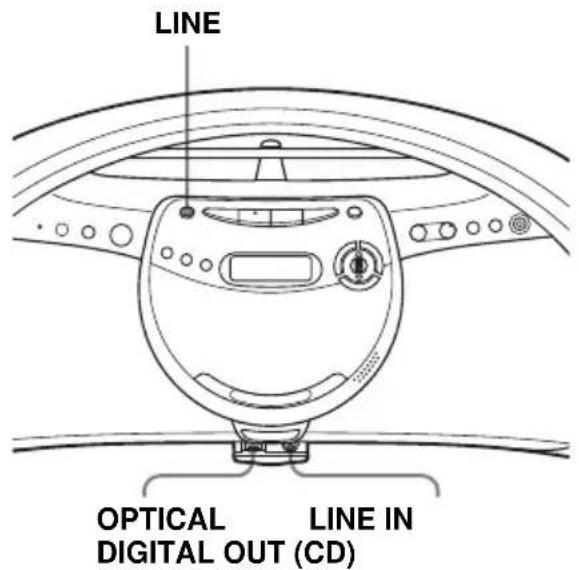

Anschließen zusätzlicher Komponenten (nur ZS-YN7L)

Sie können eine Audio-CD auf MD aufnehmen oder den Ton von einem Videorecorder, Fernsehgerät oder MD-Player/-Recorder über die Lautsprecher dieses Players wiedergeben lassen.

Achten Sie darauf, alle Komponenten vor dem Anschließen auszuschalten.

Einzelheiten dazu finden Sie in der Bedienungsanleitung zu den anzuschließenden Geräten.

Aufnehmen einer Audio-CD auf einem MD- oder DAT-Recorder

MD-Recorder, DAT-Recorder usw.

* Wählen Sie das Verbindungskabel je nach Typ der digitalen Eingangsbuchse des anzuschließenden Recorders aus. Einzelheiten dazu finden Sie in der Bedienungsanleitung zu den anzuschließenden Geräten. Die Buchse OPTICAL DIGITAL OUT (CD) an diesem Gerät ist eine quadratische Buchse.

Typ der Buchse an deranzuschließenden desKomponente

ModellnummerVerbindungskabels

Optischer Ministecker POC-15AB (MD-Recorder usw.)

Quadratischer optischer POC-15A Anschluss (MD-Recorder, DAT-Recorder usw.)

1 Öffnen Sie die Abdeckung der Buchsen MD Link dieses Players und verbinden Sie die Buchse OPTICAL DIGITAL OUT (CD) über ein digitales Verbindungskabel (nicht mitgeliefert) mit dem digitalen Eingang des MD-Recorders oder eines anderen Geräts.
2 Schalten Sie diesen Player und die angeschlossene Komponente ein.
3 Bereiten Sie die angeschlossene Komponente für die Aufnahme vor.
4 Starten Sie die Wiedergabe einer Audio-CD an diesem Player.

Hinweis

Eine ATRAC-CD/MP3-CD können Sie nicht aufnehmen.

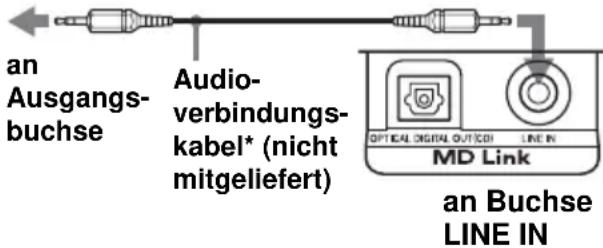

Anschließen von Fernsehgerät, Videorecorder oder MD-Player/-Recorder zur Tonwiedergabe

Fernsehgerät, Videorecorder, MD-Player/ –Recorder usw.

* Für MD-Recorder: Kabel mit einem Stereoministecker an beiden Enden. Für Fernsehgerät, Videorecorder: Kabel mit einem Stereoministecker an einem Ende und zwei Cinchsteckern am anderen Ende.
1 Öffnen Sie die Abdeckung der Buchsen MD Link dieses Players und verbinden Sie die Buchse LINE IN über ein Audioverbindungskabel (nicht mitgeliefert) mit der Ausgangsbuchse des MD-Players oder eines anderen Geräts.
2 Schalten Sie diesen Player und die angeschlossene Komponente ein.
3 Drücken Sie LINE und starten Sie die Tonwiedergabe an der angeschlossenen Komponente. Der Ton von der angeschlossenen Komponente wird über die Lautsprecher wiedergegeben.

Hinweis

Schließen Sie die Kabel fest an. Andernfalls kann es zu Fehlfunktionen kommen.

Zusätzliche Informationen

Sicherheitsmaßnahmen

Sicherheit

• Der Laser-Strahl, den dieses Gerät generiert, schädigt die Augen. Versuchen Sie daher nicht, das Gehäuse zu öffnen. Überlassen Sie Wartungsarbeiten stets nur qualifiziertem Fachpersonal.
• Sollten Fremdkörper oder Flüssigkeiten in das Gerät gelangen, trennen Sie es von der Netzsteckdose und lassen Sie es von qualifiziertem Fachpersonal überprüfen, bevor Sie es wieder benutzen.
• CDs mit ungewöhnlichen Formen, zum Beispiel herz- oder sternförmige oder quadratische CDs, können Sie mit diesem Player nicht abspielen. Falls Sie es doch versuchen, kann der Player beschädigt werden. Verwenden Sie solche CDs nicht.

Stromquellen

• Bei Wechselstrombetrieb überprüfen Sie bitte, ob die Betriebsspannung des Geräts mit der lokalen Stromversorgung übereinstimmt (siehe „Technische Daten“), und verwenden Sie ausschließlich das mitgelieferte Netzkabel. Andere Netzkabel sind nicht geeignet.
• Das Gerät bleibt auch in ausgeschaltetem Zustand mit dem Stromnetz verbunden, solange das Netzkabel mit der Netzsteckdose verbunden ist.
• Bei Batteriebetrieb verwenden Sie sechs R14-Batterien (Größe C).
• Wenn das Gerät nicht über Batterien betrieben werden soll, nehmen Sie die Batterien heraus, damit nicht durch auslaufende oder korrodierende Batterien Schäden entstehen.
• Das Typenschild mit Angaben zur Betriebsspannung, Leistungsaufnahme etc. befindet sich an der Geräteunterseite.

Aufstellort

- Stellen Sie das Gerät nicht in der Nähe von Wärmequellen oder an einem Ort auf, an dem es direkter Sonneneinstrahlung, übermäßiger Staubentwicklung oder mechanischen Stößen ausgesetzt ist.

• Stellen Sie das Gerät nicht auf eine geneigte oder instabile Oberfläche.
• Lassen Sie seitlich am Gerät 10 mm frei. Die Ventilationsöffnungen dürfen nicht blockiert werden. Andernfalls können Betriebsstörungen auftreten und die Lebensdauer der Komponenten kann sich verringern.
• Wenn Sie das Gerät in einem in der Sonne geparkten Wagen lassen, stellen Sie es an einen Platz, an dem es nicht direkter Sonneneinstrahlung ausgesetzt ist.
• Da die Lautsprecher mit einem starken Magneten arbeiten, müssen Kreditkarten mit Magnetstreifen und Uhren mit Federwerk ferngehalten werden, da sie sonst beschädigt werden können.

Betrieb

- Wird das Gerät direkt von einem kalten in einen warmen Raum gebracht oder in einem sehr feuchten Raum aufgestellt, kann sich auf der Linse im CD-Player Feuchtigkeit niederschlagen. In diesem Fall funktioniert der CD-Player unter Umständen nicht mehr richtig. Nehmen Sie die CD heraus und lassen Sie das Gerät etwa eine Stunde lang stehen, bis die Feuchtigkeit verdunstet ist.

Hinweise zu CDs

- Vor der Wiedergabe reinigen Sie die CDs mit einem Reinigungstuch. Wischen Sie dabei von der Mitte nach außen.

• Verwenden Sie keine Lösungsmittel wie Benzin, Verdünner, handelsübliche Reinigungsmittel oder Antistatikspray für Schallplatten.

• Setzen Sie CDs nicht direktem Sonnenlicht oder Wärmequellen wie Warmluftauslässen aus. Lassen Sie sie auch nicht in einem in der Sonne geparkten Wagen, da die Temperaturen im Wageninneren stark ansteigen können.

• Kleben Sie kein Papier und keine Aufkleber auf die CD und zerkratzen Sie die Oberfläche der CD nicht.

• Legen Sie die CDs nach der Wiedergabe immer in ihre Hülle zurück.

Befinden sich auf der Oberfläche einer CD Kratzer, Schmutz oder Fingerabdrücke, kann es zu Fehlern bei der Spurführung kommen.

Hinweise zu CD-Rs/CD-RWs

Mit diesem CD-Player lassen sich CD-Rs/CD-RWs wiedergeben, die im ATRAC3plus-/ATRAC3-, MP3- oder CDDA-Format* aufgezeichnet wurden, aber die Wiedergabemöglichkeiten hängen von der Qualität der CD und dem Zustand des Aufnahmegeräts ab.

* CDDA steht für Compact Disc Digital Audio. Es handelt sich dabei um einen Aufnahmestandard für Audio-CDs.

Wenn Sie Fragen zum Player haben oder Probleme damit auftreten, wenden Sie sich bitte an Ihren Sony-Händler.

Störungsbehebung

Allgemeines

Das Gerät lässt sich nicht einschalten.

• Schließen Sie das Netzkabel fest an die Netzsteckdose an.
• Achten Sie darauf, dass die Batterien richtig eingelegt sind.
• Tauschen Sie alle Batterien gegen neue aus, wenn sie zu schwach sind.
• Sie können den Player nicht mit der Fernbedienung einschalten, wenn Sie ihn mit Batterien betreiben.

Es ist kein Ton zu hören.

• Stellen Sie die Lautstärke ein.
• Lösen Sie die Kopfhörer vom Gerät, wenn Sie über Lautsprecher hören möchten.

Störrauschen ist zu hören.

• In der Nähe des Players wird ein Mobiltelefon oder ein anderes Gerät, das Radiowellen aussendet, benutzt.
  →Entfernen Sie das Mobiltelefon usw. vom Player.

CD-Player

„No disc“ leuchtet im Display, obwohl eine CD eingelegt ist.

• Legen Sie eine CD mit beschrifteter Seite nach oben ein.
  • Die CD-R/CD-RW wurde nicht abgeschlossen. Schließen Sie die CD-R/CD-RW mit dem Aufnahmegerät ab.
• Es liegt ein Problem mit der Qualität der CD-R/CD-RW, dem Aufnahmegerät oder der Anwendungssoftware vor.
  • Die CD-R/CD-RW ist leer.
• Wenn die Batterien schwach sind, ersetzen Sie alle Batterien durch neue.

Es wird keine CD abgespielt.

• Legen Sie die CD mit der Beschriftung nach oben ein.
• Reinigen Sie die CD.
• Nehmen Sie die CD heraus und lassen Sie das CD-Fach etwa eine Stunde geöffnet, damit Feuchtigkeit verdunsten kann.

Störungsbehebung (Fortsetzung)

Der Ton setzt aus.

• Verringern Sie die Lautstärke.
- Reinigen Sie die CD oder ersetzen Sie sie, wenn sie stark beschädigt ist.
- Stellen Sie das Gerät an einem vor Vibrationen geschützten Ort auf.
- Reinigen Sie die Linse mit einem handelsüblichen Staubbläser.
- Der Ton setzt möglicherweise aus und Störgeräusche können zu hören sein, wenn Sie CD-Rs/CD-RWs von schlechter Qualität verwenden oder wenn ein Problem mit dem Aufnahmegerät oder der Anwendungssoftware vorliegt.

„No File“ wird angezeigt.

- Sie haben versucht, eine CD-R/CD-RW wiederzugeben, die keine ATRAC- oder MP3-Datei enthält (Seite 4).

Der Deckel des CD-Fachs lässt sich nicht öffnen.

• Die Batterien sind zu schwach. Tauschen Sie alle Batterien gegen neue aus. Wenn Sie den Deckel des CD-Fachs vor dem Austauschen der Batterien öffnen müssen, verschieben Sie den Schalter CD LID OPEN an der Unterseite des Players mit einem spitzen Gegenstand oder Werkzeug.

Radio

Der Ton ist schwach oder von schlechter Qualität.

• Wenn die Batterien schwach sind, ersetzen Sie alle Batterien durch neue.
• Stellen Sie das Gerät weiter vom Fernsehgerät entfernt auf.

Das Fernsehbild ist instabil.

- Beim UKW-Empfang kann diese Störung auftreten, wenn das Gerät in der Nähe eines Fernsehgeräts mit Zimmerantenne aufgestellt ist. Stellen Sie das Gerät weiter vom Fernsehgerät entfernt auf.

Fernbedienung

Die Fernbedienung funktioniert nicht.

• Tauschen Sie alle Batterien in der Fernbedienung gegen neue aus, wenn sie zu schwach sind.
• Achten Sie darauf, die Fernbedienung auf den Fernbedienungssensor am Player zu richten.
• Entfernen Sie Hindernisse zwischen der Fernbedienung und dem Player.
• Der Fernbedienungssensor darf keiner starken Lichtquelle wie z. B. direktem Sonnenlicht oder Licht von Leuchtstoffröhren ausgesetzt sein.
• Gehen Sie näher an den Player heran, wenn Sie die Fernbedienung benutzen.

Wenn sich ein Problem anhand dieser Liste nicht beheben lässt, lösen Sie das Netzkabel und entnehmen Sie alle Batterien. Nachdem alle Anzeigen im Display erloschen sind, schließen Sie das Netzkabel wieder an und legen die Batterien wieder ein. Lässt sich das Problem auch dadurch nicht beheben, wenden Sie sich bitte an Ihren Sony-Händler.

Wartung

Reinigen der Linse

Wenn die Linse schmutzig wird, kann es bei der Wiedergabe einer CD zu Tonaussetzern kommen. Reinigen Sie die Linse mit einem handelsüblichen Staubbläser.

Reinigen des Gehäuses

Reinigen Sie Gehäuse, Bedienfeldabdeckung und Bedienelemente mit einem weichen, leicht mit einer milden Reinigungslösung angefeuchteten Tuch. Verwenden Sie keine Scheuerschwämme, kein Scheuerpulver und keine Lösungsmittel wie Alkohol oder Benzin.

Technische Daten

CD-Player

System

Digitales CD-Audiosystem

Eigenschaften der Laserdiode

Material: GaAlAs

Wellenlänge: 780 nm

Emissionsdauer: kontinuierlich

Laser-Emission: unter 44,6 μW

(gemessen im Abstand von ca. 200 mm von der

Linsenoberfläche am optischen Sensorblock mit einer

Öffnung von 7 mm)

Rotationsgeschwindigkeit

400 U/min bis 1 000 U/min (CLV)

Anzahl der Kanäle

2

Frequenzgang

20 - 20 000 Hz +0/-1 dB

Gleichlaufschwankungen

Unterhalb der Messgrenze

Radio

Frequenzbereich

ZS-YN7

UKW 87,5 - 108 MHz

AM 531 - 1 611 kHz (9-kHz-Empfangsintervall)

530 - 1 610 kHz (10-kHz-Empfangsintervall)

ZS-YN7L

UKW 87,5 - 108 MHz

MW 531 - 1 611 kHz (9-kHz-Empfangsintervall)

530 - 1 610 kHz (10-kHz-Empfangsintervall)

LW 153 - 279 kHz

IF

UKW: 10,7 MHz

AM/MW/LW: 450 kHz

Antennen

UKW: Teleskopantenne

AM/MW/LW: Eingebaute Ferritstabantenne

Allgemeines

Lautsprecher

Breitbandlautsprecher: 8 cm Durchmesser,

3,2 Ω, Konus (2)

Eingang

Buchse LINE IN (Stereominibuchse) (nur ZS-YN7L):

Mindesteingangsleistung 330 mV

Ausgänge

Kopfhörerbuchse (Stereominibuchse):

Für Kopfhörer mit einer Impedanz von 16 - 64 Ω

OPTICAL DIGITAL OUT (CD) (optische

Ausgangsbuchse) (nur ZS-YN7L):

Wellenlänge 630 - 690 nm

Maximale Ausgangsleistung

4,6 W

Betriebsspannung

Player:

Modell für Korea: 220 V Wechselstrom, 60 Hz

Andere Modelle: 230 V Wechselstrom, 50 Hz

9 V Gleichstrom, 6 R14-Batterien (Größe C)

Fernbedienung:

3 V Gleichstrom, 2 R03-Batterien (Größe AAA)

Leistungsaufnahme

16 W

Lebensdauer der Batterien

Player:

CD-Wiedergabe

Sony R14P: ca. 1,5 Std.

LR14-Alkalibatterien von Sony: ca. 8 Std.

Radioempfang

Sony R14P: ca. 6 Std.

LR14-Alkalibatterien von Sony: ca. 20 Std.

Abmessungen

(einschl. vorstehender Teile)

Gewicht

ca. 3,5 kg (einschl. Batterien)

Mitgeliefertes Zubehör

Netzkabel (1)

Fernbedienung (1)

CD-ROM (SonicStage) (1)

Installations- und Bedienungshandbuch zu SonicStage (1)

US-amerikanische Patente und Patente anderer Länder lizenziert von Dolby Laboratories.

Änderungen, die dem technischen Fortschritt dienen, bleiben vorbehalten.

Zusätzlich erhältliches Zubehör

MDR-Kopfhörerserie von Sony

Index

A

Anschließen

Netzkabel 25

zusätzliche Komponenten 26

Ansteuern eines bestimmten

Titels 13

ATRAC-CD

Display 12

Erläuterungen zu ATRAC- CD 5

Wiedergabereihenfolge 8

Auswählen

Klangbetonung 23

Titel 13

Auswählen der Stromquellen 25

B

Batterien

für Gerät 26

Bookmark Track Play 17

C

CDDA-Format 5

CD-Player 6

CD-ROM (SonicStage) 4

D

Display 12

E, F, G, H

Einschlafen mit Musik 24

I, J

ID3-Tag 12

K, L

Klangbetonung 23

M, N, O

M3u Play List Play 18

MEGA BASS 23

MP3

Display 12

Erläuterungen zu MP3 5

Wiedergabereihenfolge 8

P, Q

Program Play 19

R

Radioempfang 10

Radiosender

speichern 21

wiedergeben 22

Reinigen

Gehäuse 31

Linse 31

Repeat Play 20

S

Shuffle Play 16

Sicherheitzmaßnahmen 28

SonicStage 4

Speichern von Radiosendern 21

Störungsbehebung 29

Stromquellen 25

Suchen 14

T, U

Technischen Daten 32

Timer 24

V

Verbessern des Radioempfangs 11

Vorbereitungen 25

W, X, Y

Wartung 31

Wiedergeben

einer CD 6

gespeicherter

Radiosender 21

Ton von Fernsehgerät,

Videorecorder oder MD-

Player 27

von Titeln in willkürlicher

Reihenfolge 16

von Titeln wiederholen 20

Z

Zusammenstellen eines eigenen Programms 19
