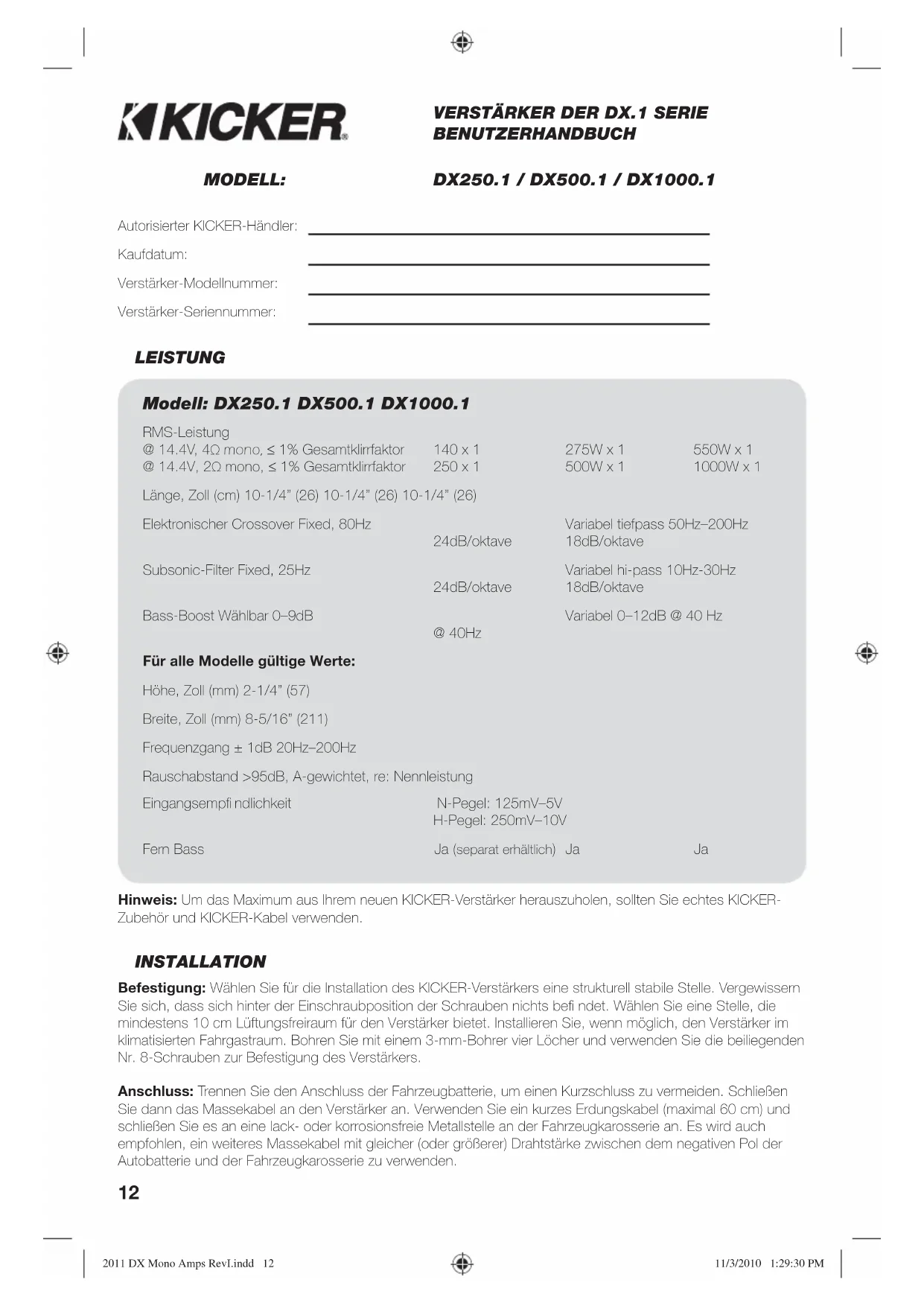

BEDIENUNGSANLEITUNG DX500.1 KICKER

Verstärker der DX.1-Serie

Version Francaise

Autorisierter KICKER-Händler:

Kaufdatum:

Verstärker-Modellnummer:

Verstärker-Seriennummer:

LEISTUNG

Modell: DX250.1 DX500.1 DX1000.1

RMS-Leistung
@ 14.4V, 4Ω mono, ≤ 1% Gesamtklinfaktor	140 x 1	275W x 1	550W x 1
@ 14.4V, 2Ω mono, ≤ 1% Gesamtklinfaktor	250 x 1	500W x 1	1000W x 1
Länge, Zoll (cm) 10-1/4" (26) 10-1/4" (26) 10-1/4" (26)
Elektronischer Crossover Fixed, 80Hz	24dB/oktave	Variabel tiefpass 50Hz-200Hz
		18dB/oktave
Subsonic-Filter Fixed, 25Hz	24dB/oktave	Variabel hi-pass 10Hz-30Hz
		18dB/oktave
Bass-Boost Wählbar 0-9dB	@ 40Hz	Variabel 0-12dB @ 40 Hz

Für alle Modelle gültige Werte:

Höhe, Zoll (mm) 2-1/4" (57)
Breite, Zoll (mm) 8-5/16" (211)
Frequenzgang ± 1dB 20Hz–200Hz
Rauschabstand >95dB, A-gewichtet, re: Nennleistung
Eingangsempfindlichkeit	N-Pegel: 125mV–5V
	H-Pegel: 250mV–10V
Fern Bass	Ja (separat erhältlich) Ja Ja

Hinweis: Um das Maximum aus Ihrem neuen KICKER-Verstärker herauszuholen, sollten Sie echtes KICKER-Zubehör und KICKER-Kabel verwenden.

INSTALLATION

Befestigung: Wählen Sie für die Installation des KICKER-Verstärkers eine strukturell stabile Stelle. Vergewissern Sie sich, dass sich hinter der Einschrauboposition der Schrauben nichts bei ndet. Wählen Sie eine Stelle, die mindestens 10 cm Lüftungsfreiraum für den Verstärker bietet. Installieren Sie, wenn möglich, den Verstärker im klimatisierten Fahrgastraum. Bohren Sie mit einem 3-mm-Bohrer vier Löcher und verwenden Sie die beiliegenden Nr. 8-Schrauben zur Befestigung des Verstärkers.

Anschluss: Trennen Sie den Anschluss der Fahrzeugbatterie, um einen Kurzschluss zu vermeiden. Schließen Sie dann das Massekabel an den Verstärker an. Verwenden Sie ein kurzes Erdungskabel (maximal 60 cm) und schließen Sie es an eine lack- oder korrosionsfreie Metallstelle an der Fahrzeugkarosserie an. Es wird auch empfohlen, ein weiteres Massekabel mit gleicher (oder größerer) Drahtstärke zwischen dem negativen Pol der Autobatterie und der Fahrzeugkarosserie zu verwenden.

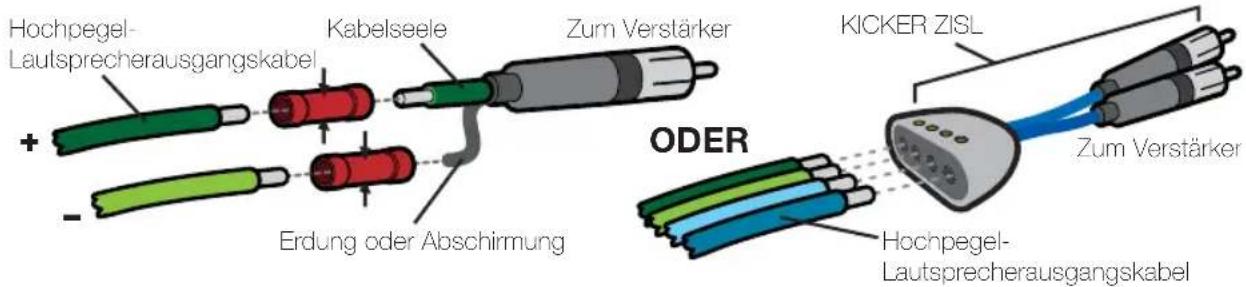

Der DX-Verstärker hat zwei RCA-Eingänge mit Eingangsempf ndlichkeits-Differential, die entweder Hoch- oder Niedrigpegelsignale vom Autoradio empfangen. Kann das Signal mit den Hochpegel-Lautsprecherausgängen am Autoradio an den Verstärker übertragen werden. Stellen Sie den Eingangspegelschalter an der Endplatte des Verstärkers auf „HI“. Crimpen und löten Sie die RCA-Stecker an das Ende des Lautsprecherkabels von den Hochpegel-Lautsprecherausgängen am Autoradio und verbinden Sie das Kabel mit den RCA-Eingängen an der Endplatte des Verstärkers, oder Vereinfachung der Installation, indem Sie ein KICKER ZISL wie unten gezeigt. Alternativ können Sie Ihre Quelle Einheit Cinch-Ausgänge zum DX Verstärker Cinch-Eingänge anschließen. Stellen Sie den Eingangspegelschalter an der Endplatte des Verstärkers auf „LO“. Beide Anschlussmethoden bieten ein N-Pegel-Ausgangssignal am RCA-Ausgang, der das Audiosignal effektiv an andere Verstärker oder Komponenten überträgt. Achten Sie beim Verlegen dieser Audiokabel darauf, dass sie Werks-Kabelbäume und andere Stromkabel nicht berühren. Wenn Sie die Kabel überkreuzen müssen, tun Sie dies in einem 90-Grad-Winkel.

Hochpegel- Lautsprecherausgangskabel Kabelseele Zum Verstärker + - Erdung oder Abschirmung ODER KICKER ZISL Zum Verstärker Hochpegel- Lautsprecherausgangskabel

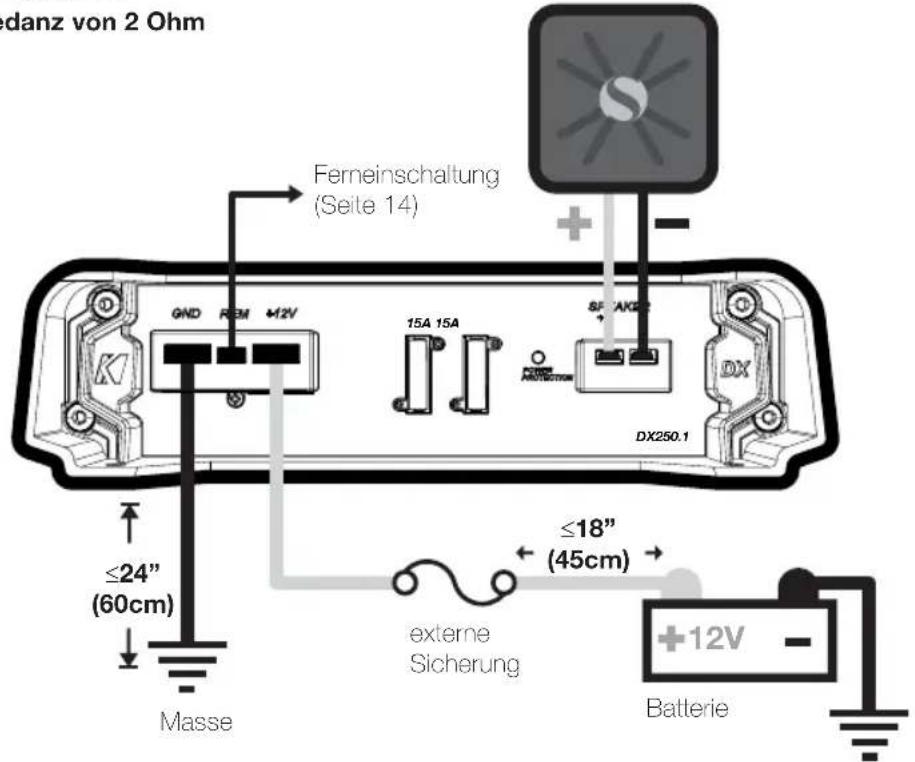

Installieren Sie in maximal 45 cm Entfernung von der Batterie eine Sicherung in Reihe mit dem Stromkabel zum Verstärker. Wenn Sie je den Verstärker nach der Installation aus dem Fahrzeug ausbauen müssen, sollte die Masseleitung als letzte vom Verstärker getrennt werden, genau in der umgekehrten Reihenfolge wie bei der Installation.

Modell Externe Sicherung (nicht inbegriffen)

Massekabel KICKER Verkabelungssatz

Minimalimpedanz von 2 Ohm

danz von 2 Ohm Femeinschaltung (Seite 14) GND REM +12V 15A 15A SF 1AKS DX250.1 ≤24" (60cm) Masse ≤18" (45cm) externe Sicherung Batterie +12V

BETRIEB

Alle Modelle außer dem DX250.1

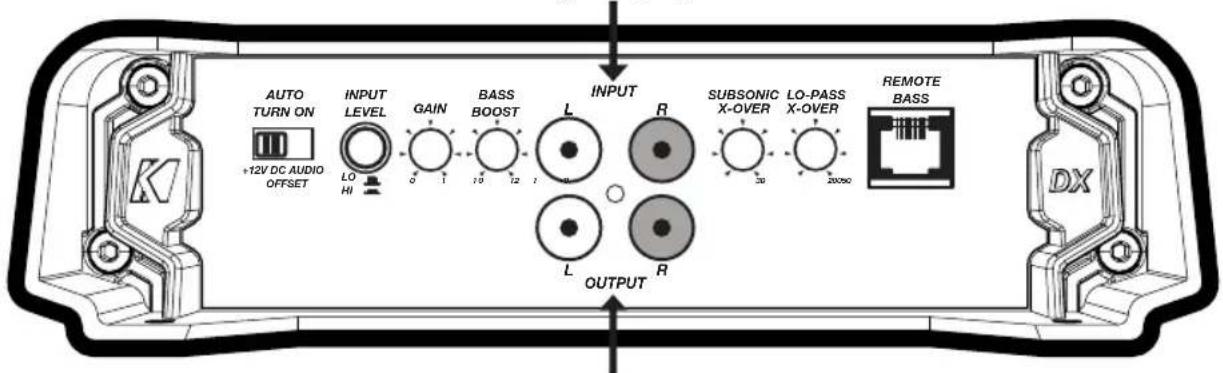

Signaleingang

AUTO TURN ON +12V DC AUDIO OFFSET INPUT LEVEL LO HI GAIN 0 1 BASS BOOST 10 12 L R INPUT SUBSONIC X-OVER 30 LO-PASS X-OVER 20000 REMOTE BASS OUTPUT DX

Signalausgang

Automatische Einschaltung: Die DX-Serie bietet drei verschiedene automatische Einschaltmethoden, die an der Endplatte gewählt werden können: +12V, DC Offset und Audio. Wenn Sie „DC Offset“ oder „Audio“ verwenden, wird am REM-Terminal +12V für das Einschalten weiterer Verstärker bereit gestellt.

• Remote Turn-On (Ferneinschaltung): Stellen Sie den Schalter auf +12V, um das vom Autoradio kommende Ferneinschaltungskabel zu verwenden. Verlegen Sie 18 GA-Kabel von der Ferneinschaltung an Ihrem Autoradio zum REM-Terminal zwischen den positiven und negativen Stromanschlüssen des Verstärkers. Das ist die bevorzugte automatische Einschaltungsmethode.
• DC Offset-Einschaltung: Wenn die Ferneinschaltung nicht möglich ist, wäre die nächstbeste Einstellung DC Offset. Der DC Offset-Modus entdeckt nach Einschalten des Autoradios einen 6-Volt-Anstieg an den Hochpegel-Lautsprecherausgängen.
• Signal Sense-Einschaltung: Die Einstellung Audio ist die letzte Alternative für die automatische Einschaltung. Bei dieser Methode wird ein vom Autoradio eintreffendes Audiosignal entdeckt und der Verstärker dann automatisch eingeschaltet. Wenn der Eingangsverstärkungsregler nicht korrekt eingestellt ist, funktioniert diese Methode nicht richtig.

Eingangspegel: Die RCA-Eingänge an KICKER DX-Verstärkern können entweder Hoch- oder Niedrigpegelsignale vom Autoradio empfangen. Wenn nur ein H-Pegel-Signal vom Autoradio verfügbar ist, drücken Sie einfach den Schalter „Input Level“ am Verstärker. Weitere Hinweise finden Sie im Abschnitt „Anschluss“.

Crossover-Regler: Die variable Crossover-Einheit an der Oberseite des Verstärkers ermöglicht es Ihnen, die Tiefpass Crossover-Frequenz zwischen 50 und 200 Hz einzustellen, und die Hochpass Crossover-Frequenz zwischen 10 und 30 Hz einzustellen. Die Einstellung für diesen Regler ist subjektiv, aber 80 Hz wäre ein guter Ausgangspunkt für die Tielpass Crossover, 20 Hz für die Hochpass Crossover.

Eingangsverstärkungsregler: Der Eingangsverstärkungsregler ist kein Lautstärkeregler. Er passt den Ausgang des Autoradios an den Eingangspegel am Verstärker an. Stellen Sie das Autoradio auf etwa 3/4 der Lautstärke ein (wenn es also bis 30 geht, wählen Sie 25). Drehen Sie dann langsam den Verstärkungsregler am Verstärker (im Uhrzeigersinn), bis Sie eine hörbare Verzerrung feststellen. Drehen Sie ihn dann wieder etwas zurück.

Bass-Boost-Regler: Der variable Bass-Boost-Regler an der Oberseite des Verstärkers ermöglicht einen verstärkten Bass von 0–12 dB bei 40 Hz (wählbar 0–9dB bei 40Hz mit DX250.1). Die Einstellung dieses Reglers erfolgt nach subjektivem Geschmack. Wenn Sie ihn höher einstellen, müssen Sie zurückgehen und den Eingangsverstärkungsregler anpassen, um ein Clipping zu vermeiden.

Basspegel-Fernbedienung-ZXRC (Nicht mit inbegriffen DX250.1): Mit der Basspegel-Fernbedienung können Sie den Ausgangspegel des Verstärkers per Fernbedienung kontrollieren. Um die Basspegel-Fernbedienung zu befestigen, schrauben Sie einfach die Metallhalterung am gewünschten Installationsort ein. Schieben Sie dann das Gehäuse in die Halterung, bis es einrastet. Stocken Sie das Kabel von der Fernbedienung in die „Remote Bass“-Buchse am Verstärkergehäuse (Seite 15).

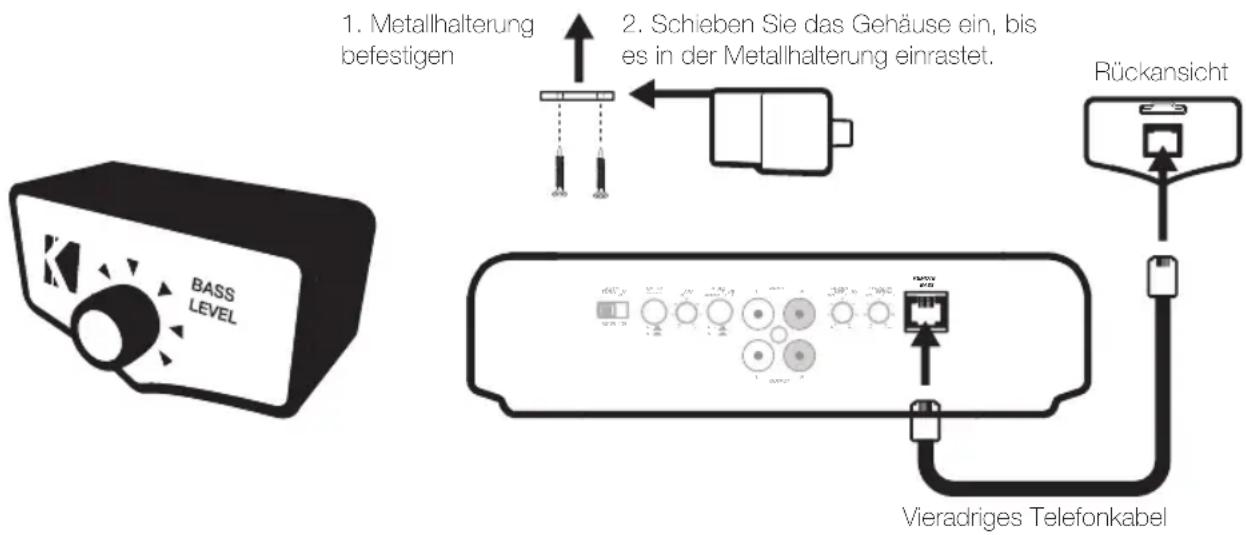

ZXRC BASSPEGEL-FERNBEDIENUNG INSTALLATION

1. Metallhalterung befestigen 2. Schieben Sie das Gehäuse ein, bis es in der Metallhalterung einrastet. BASS LEVEL Rückansicht Vieradriges Telefonkabel

PROBLEMBEHEBUNG

Wenn der Verstärker nicht zu funktionieren scheint, sollten Sie zuerst offensichtliche Faktoren prüfen, wie durchgebrannte Sicherungen, schlechte oder fehlerhafte Verkabelung, inkorrekte Einstellung des Crossover-Schalters und der Verstärkungsregler etc. An der Seite Ihres Verstärkers der Kicker DX-Serie befindet sich eine Stromschutz-LED. Je nach Betriebsstatus Ihres Verstärkers und des Ladesystems des Fahrzeugs leuchtet die LED rot oder grün auf. Wenn die grüne LED aufl euchtet, zeigt dies, dass der Verstärker eingeschaltet ist und fehlerfrei läuft.

Grüne LED aus, keine Ausgabe? Testen Sie mit einem Volt-Ohm-Messgerät (VOM) Folgendes: ① +12 Volt Stromanschluss (Wert sollte +12V bis +16V sein) ② Ferneinschaltung (Wert sollte +12V bis +16V sein) ③ Prüfen, ob Netz- und Masseanschlüsse falsch gepolt sind. ④ Masseanschluss, auf korrekte Leitfähigkeit. ⑤ Prüfen, ob Sicherungen durchgebrannt sind.

Grüne LED an, keine Ausgabe? Prüfen Sie Folgendes: ① RCA-Anschlüsse ② Lautsprecheranschlüsse mit „gulem“ Lautsprecher testen. ③ Autoradio durch ein „gutes“ Autoradio ersetzen. ④ Prüfen Sie mit dem VOM-Messgerät, das auf Wechselspannung eingestellt ist, die RCA-Zuleitung des Verstärkers auf ein Signal.

Schutz-LED blinkt bei lauter Musik? Die rote LED zeigt eine niedrige Batteriespannung an. Prüfen Sie alle Verbindungen im Ladesystem Ihres Fahrzeugs. Sie müssen eventuell die Fahrzeugbatterie aufl aden oder ersetzen oder die Lichtmaschine auswechseln.

Schutz-LED an, keine Ausgabe? ① Der Verstärker ist sehr heiß = Der Überhitzungsschutz ist aktiviert. Testen Sie den Widerstand an den Lautsprecheranschlüssen mit einem VOM-Messgerät (die Diagramme in dieser Anleitung zeigen die empfohlenen Mindestwiderstände und Vorschläge für den Anschluss mehrerer Lautsprecher). Prüfen Sie auch, ob der Verstärker ausreichende Lüftung hat. ② Der Verstärker schaltet sich nur während der Fahrt aus = Der Spannungsschutz ist aktiviert. Die Spannung am Verstärker liegt außerhalb des Betriebsbereichs von 10–16 Volt. Lassen Sie das Lade- und Elektriksystem des Fahrzeugs inspizieren. ③ Der Verstärker erzeugt nur geringe Lautstärke = Die Kurzschluss-Sicherung ist aktiviert. Prüfen Sie, ob Lautsprecherkabel miteinander oder mit der Karosserie Kurzschlüsse erzeugen. Prüfen Sie, ob beschädigte oder unterhalb des Mindestwiderstands funktionierende Lautsprecher vorliegen.

Keine Ausgabe aus einem Kanal? ① Prüfen Sie den Balanceregler am Autoradio. ② Prüfen Sie die RCA- oder Lautsprechereingangskabel und -ausgänge für den Kanal.

Lichtmaschine erzeugt bei steigender Motordrehzahl heulendes Geräusch? ① Prüfen Sie, ob das RCA- oder Lautsprechereingangskabel defekt ist. ② Prüfen Sie den Verlauf des RCA- oder Lautsprechereingangskabels. ③ Prüfen Sie, ob das Autoradio richtig geerdet ist. ④ Prüfen Sie die Verstärkungseinstellungen und reduzieren Sie diese ggf.

Verringerte Basswiedergabe? Wechseln Sie einen Lautsprecheranschluss an den Stereo-/Subwooferkanälen von Positiv zu Negativ; wenn der Bass nun besser klingt, war der Lautsprecher phasenverschoben.

Störung durch Erdung? KICKER-Verstärker sind mit den Autoradios aller Hersteller kompatibel. Manche Autoradios erfordern eventuell weitere Erdung, um Störungen am Audiosignal zu verhindern. Wenn Sie Probleme mit dem Autoradio haben, reicht es meist, ein Massekabel von den RCA-Ausgängen am Autoradio zur Karosserie zu verlegen.

Hinweis: Moderne Hochleistungslautsprecher haben einen geringeren Gleichstrom-Widerstand, als dies früher der Fall war. Die KICKER Koaxial- und Komponentenlautsprecher haben eine Impedanz von 4 Ohm (manche Gleichspannungs-Widerstände können auch nur 3 Ohm betragen) und können mit jedem Verstärker zusammenarbeiten, der auf 4 Ohm ausgelegt ist. Wenn Sie zwei KICKER Koaxial- oder Komponentenlautsprecher an einem Kanal Ihres Lautsprechers verwenden wollen, müssen Sie diese in Reihe schalten. Dies verbessert die Soundqualität, verringert den Klirrfaktor und verringert die Wärmeobelastung am Verstärker. Dies kann verhindern, dass sich der Verstärker aufgrund einer Überlastschaltung ausschaltet.

ACHTUNG: Wenn Sie das Auto mit Starthifekabel starten, müssen Sie sicherstellen, dass die Kabel korekt angeschlossen sind. Falsche Anschlüsse können zu einem Durchbrennen der Verstärkersicherung und einem Ausfall anderer wichtiger Systeme im Fahrzeug führen.

Wenn Sie weitere Fragen zur Installation oder zum Betrieb Ihres neuen KICKER-Produkts haben, setzen Sie sich bitte mit Ihrem autorisierten KICKER-Fachhändler in Verbindung. Weitere Installationshinweise finden Sie, indem Sie auf der KICKER-Startseite (www.kicker.com) auf die Registerkarte SUPPORT klicken. Wählen Sie das Register TECHNICAL SUPPORT und dann das gewünschte Thema, um die entsprechenden Informationen anzuzeigen oder herunterzuladen. Wenn Sie spezifi sche oder nicht beantwortete Fragen haben, erreichen Sie den Kundendienst unter [e-mail] oder telefonisch unter [phone].

Rauschabstand -75dB CFA-2006 (ref: 1W, A-gewichtet)

DX500.1

275 x 1 @ 4 ohms, 14,4V GS, 1% Klirrfaktor, CEA 2006 (Watts)

Rauschabstand -75dB CEA-2006 (ref: 1W, A-gewichtet)

DX1000.1

500 x 1 @ 4 ohms, 14,4V GS, 1% Klinrfaktor, CEA-2006 (Watts)

Rauschabstand -75dB CEA-2006 (ref: 1W, A-gewichtet)

KKICKER®

AMPLIFICATEUR SÉRIE DX.1 MANUEL D'UTILISATION

MODÈLE:

DX250.1 / DX500.1 / DX1000.1

Nehmen Sie mit Ihren internationalen KICKER-Fachhändler oder Vertrieb Kontakt auf, um Details über die Garantieleistungen in Ihrem Land zu erfahren.

WARNUNG: KICKER-Treiber können einen Schallpegel erzeugen, der zu permanenten Gehörschäden führen kann! Wenn Sie ein System auf einen Pegel stellen, der hörbare Verzerrungen erzeugt, schadet das Ihren Ohren mehr, als ein nicht verzertes System auf dem gleichen Lautstärkepegel. Die Schmerzschwelle ist immer eine Anzeige dafür, dass der Schallpegel zu laut ist und zu permanenten Gehörschäden führen kann. Seien Sie bei der Lautstärkeeinstellung bitte vernünftig!
